Как сделать двухскатную крышу дома – пошаговая инструкция

Другие статьи

Монтаж натяжного ПВХ потолка в каркасном потолок стал уже привычным и для слуха и практически. Многие из нас знакомы с ним, так как он установлен в вашем жилище. Монтируется он и в каркасном доме. Он практичен, удобен, ли гражданам России строить дома самостоятельно? недовольны уровнем качества индивидуальных домов, возведенных хозспособом. И хотят запретить такое строительство гражданам для фасада фибросайдинга Дековер для монтажа на фасады домов в Севастополе и Крыму. Долговечный стойкий цвет и вид вашего дома даже под воздействием УФ-лучей, активного крымского солнца. О сай…

Основы геометрии

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Проект крыши и ее монтаж

Прежде, чем заняться строительством дома и крыши необходимо разработать проект, продумать в нем все детали и уделить особое внимание каждой мелочи. На этапе формирования проекта нужно выбрать тип крыши, решить вопросы по дизайну, а также выбрать материал, что будет использоваться для строительства крыши, ее кровли

Конечный результат должен удачно сочетаться, гармонировать, создавая единую картину, устраивающую как внешне, так и функционально. При выборе материалов нужно ориентироваться не только на их внешние данные, но и на функциональные возможности, особенно монтажа. Кровельный материал должен быть не только привлекательным, но и надежным, ведь в этом доме нужно жить.

Проводить работы можно самостоятельно, однако можно привлечь профессионалов, гарантирующих качество работы и надежность конструкции

Это будет стоять дороже, но и результат наверняка будет хорошим, что очень важно при строительстве дома.

Установка двускатной крыши с наслонными стропилами

1. На внешние стены по длинной стороне здания укладывают мауэрлат – брус сечением 100х100 или 150х150 мм. Мауэрлат крепят к стене на анкерные болты, выравнивая брус по внутренней стороне стены. Под брус обязательно кладут двойной слой рубероида или другой рулонной гидроизоляции. На внутреннюю несущую стену аналогичным образом кладут лежень – брус такого же сечения, как мауэрлат, параллельный ему.
2. На мауэрлат и лежень укладывают балки перекрытия из доски 50х150 мм с шагом, равным расчетному шагу стропил – от 60 до 120 см. На балки настилают временный черновой пол из любых досок, достаточно прочных, чтобы по ним можно было ходить. Доски для безопасности передвижения закрепляют обычными гвоздями.
3. На лежень устанавливают опоры из бруса 100х150 мм стойки, с шагом 1,5-2 метра. Их выравнивают с помощью уровня и отвеса и временно закрепляют укосинами – любыми подходящими досками. Укосины ставят под углом в двух направлениях, так, чтобы стойки были надежно закреплены. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.
4. На стойки укладывают коньковый брус, или прогон, сечением 100х150 мм. Его закрепляют аналогичным образом: на гвозди и уголки. Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

   Установка конькового бруса

5. Из доски толщиной не менее 50 мм делают стропила. Сначала выполняют шаблон: прикладывают доску к коньковому брусу на уровне крайней стойки и к мауэрлату, размечают и выпиливают запилы. Глубина запила не должна превышать 1/3 ширины доски. Если позволяет длина стропил, оставляют свесы крыши не менее 0,3 м. Полученный шаблон прикладывают к обоим скатам крыши на уровне всех балок перекрытия, и если не требуется корректировка размеров, сразу выпиливают необходимое количество стропил.
6. Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.

   Схема крепления стропил

7. При ширине крыши более 8 метров необходимо установить подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

   Установка подкосов для крыши

8. Если длина стропил не позволяет обеспечить свесы крыши, к стропилам крепят кобылки – доски, продолжающие их и выступающие за края крыши. С торцевых сторон делают карнизные кобылки, перпендикулярные стропилам. Кобылки изготавливают из такой же доски, как и стропила, крепят их на гвозди 100-150 мм. Подравнивают их по необходимости и прибивают карнизные и ветровые планки, после чего приступают к выполнению обрешетки.

   Варианты выполнения обрешетки под кровельные покрытия

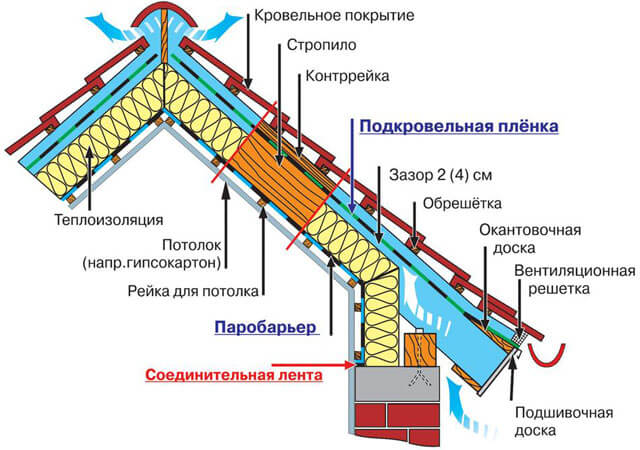

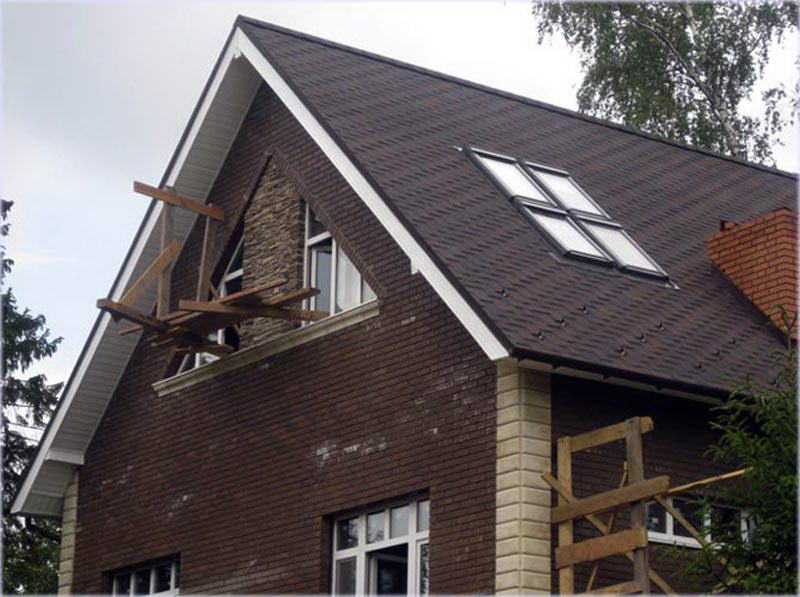

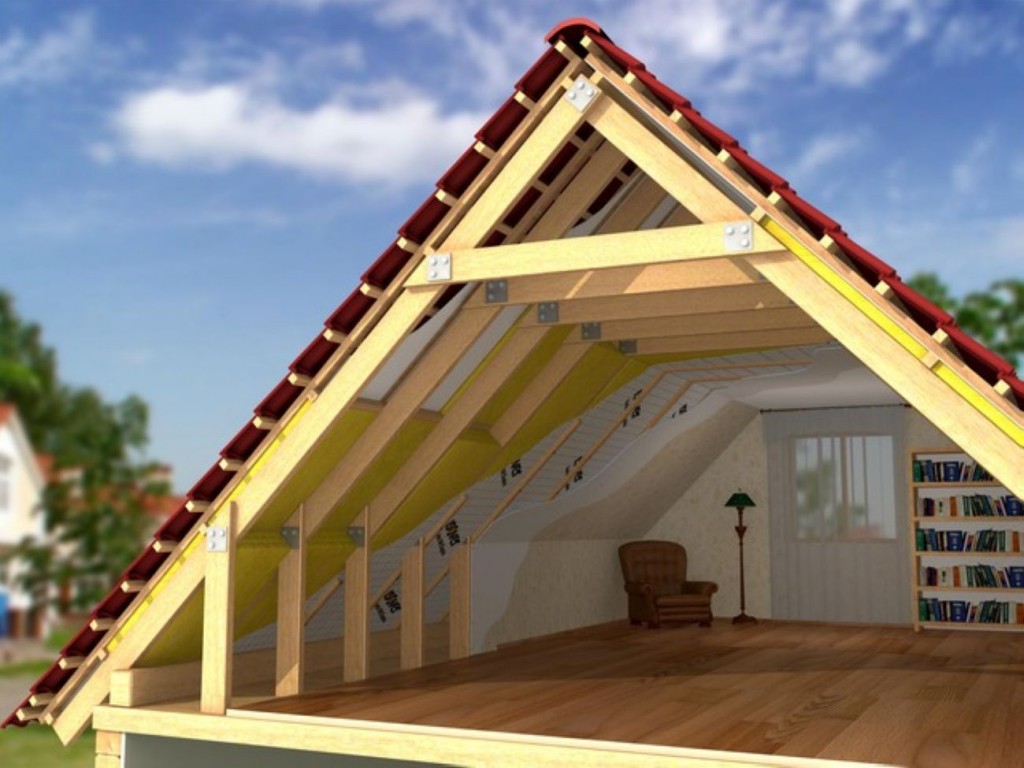

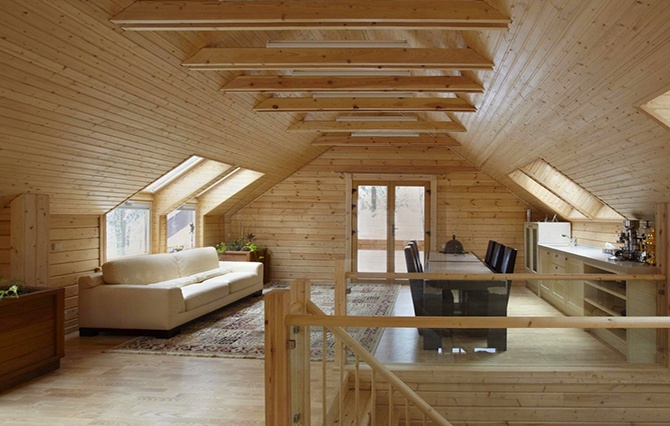

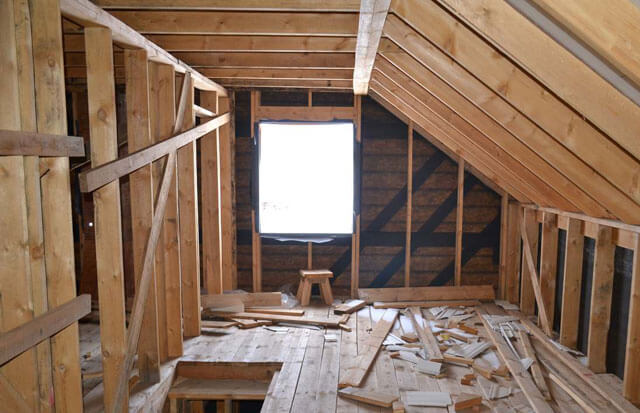

Сложности и особенности обустройства мансардной кровли

Ключевое требование к мансарде – герметичность. Тщательная укладка кровельного «пирога» предотвратит возможные проблемы в будущей эксплуатации помещения, исключив возможность проникновения холодного воздуха с улицы и сезонную «оттепель» кровли (отсутствие утеплителя, гидро- и теплоизоляции провоцирует образование конденсата с внутренней стороны крыши).

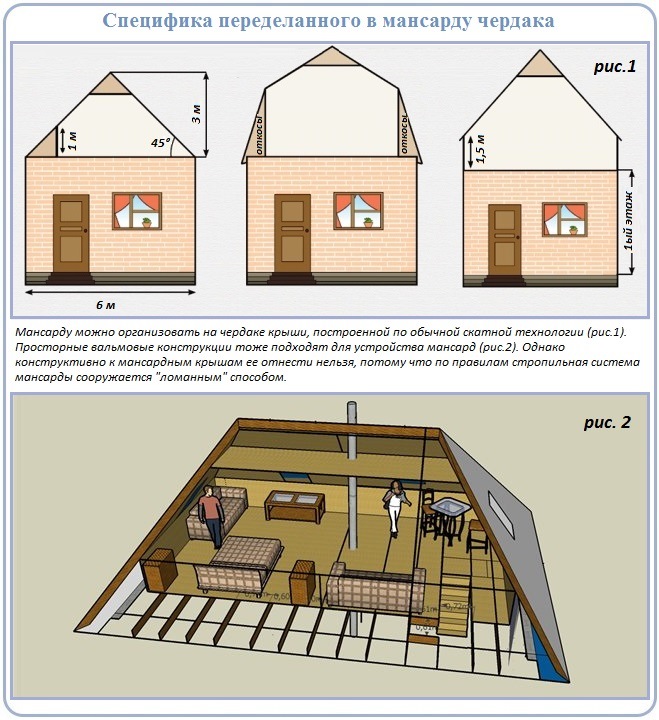

Чтобы сделать из чердака мансарду, комфортную для проживания или работы, важно учесть следующие пункты:

• выбирать только качественный расходный материал. Впоследствии это избавит от дополнительных расходов на ремонт или переделку;
• особое внимание уделить монтажу окон, расположенных в кровле. Здесь необходимо позаботиться о максимальной защите от снега и дождя, поскольку проемы выступают уязвимым звеном в конструкции;
• деревянные каркасы обрабатывают антисептиком, чтобы продлить эффективный срок службы материала.

Тип кровли для мансардной крыши выбирайте на этапе проектирования, поскольку от веса этого материала зависит итоговая нагрузка на фундамент, стропила и несущие стены. Правильный и грамотный расчет для возведения мансарды, где учтены особенности конкретной конструкции, станет залогом успешного завершения стройки.

Особенности строительства крыш с углом

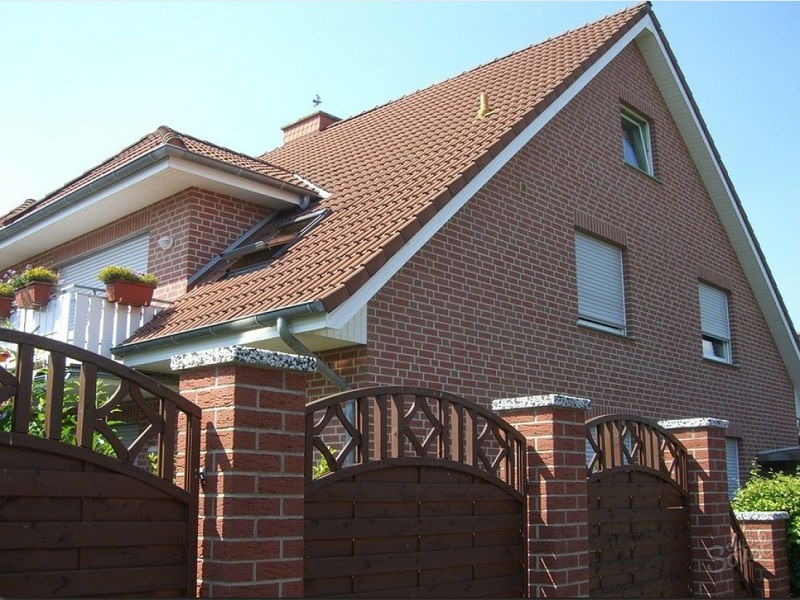

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки. Подробней про устройство всех видов крыш, про кровлю читайте в соответствующем разделе перейдя по ссылке. Также рекомендуем прочитать статью про односкатную крышу и уже после решить, какой вид подходит вам под вашу постройку.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

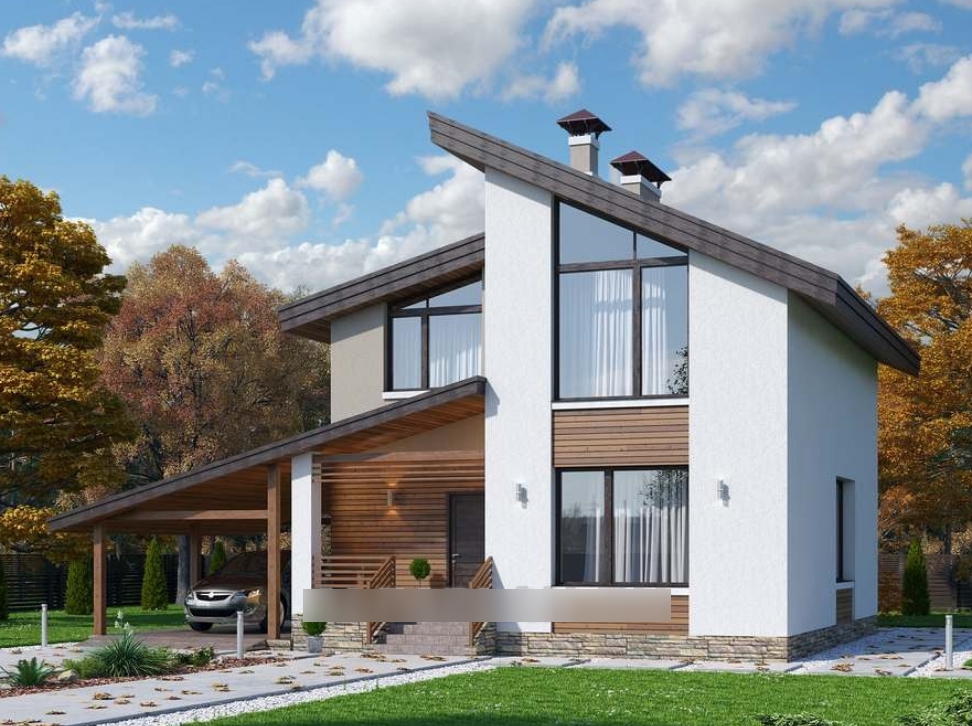

Разноуровневые кровли

Разноуровневые двускатные кровлиИсточник

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Пошаговая инструкция по монтажным работам

Сразу следует оговориться, что возможные ошибки при сооружении кровли своими руками исправить будет сложно. Поэтому важно четко продумать последовательность действий и проверять качество исполнения каждого узла.

Изначально нужно выполнить следующее:

• Сделать армопояс, который увеличивает жесткость и прочность здания. Сооружается он по периметру строения и особенно актуален для домов из легких бетонов и поризованных блоков. При его устройстве нужно предусмотреть установку шпилек для последующего крепления мауэрлата.

• Определить длину стропил. Для этого следует подготовить 2 длинные доски (стандартная длина 6 м) и временно закрепить их к вертикальным опорам на двух противоположных стенах. Затем путем их подъема и опускания можно найти подходящее положение и высоту будущей стропильной конструкции. Лучше всего если длина стропил будет до 6 м, поскольку более длинных пиломатериалов в свободной продаже нет – их придется наращивать самостоятельно.

Технология устройства стропильной системы кровли предполагает необходимость неукоснительного соблюдения последовательности действий и всех рекомендаций. Это обеспечит надежность и долговечность не только самой крыши, но и здания в целом.

Установка мауэрлата

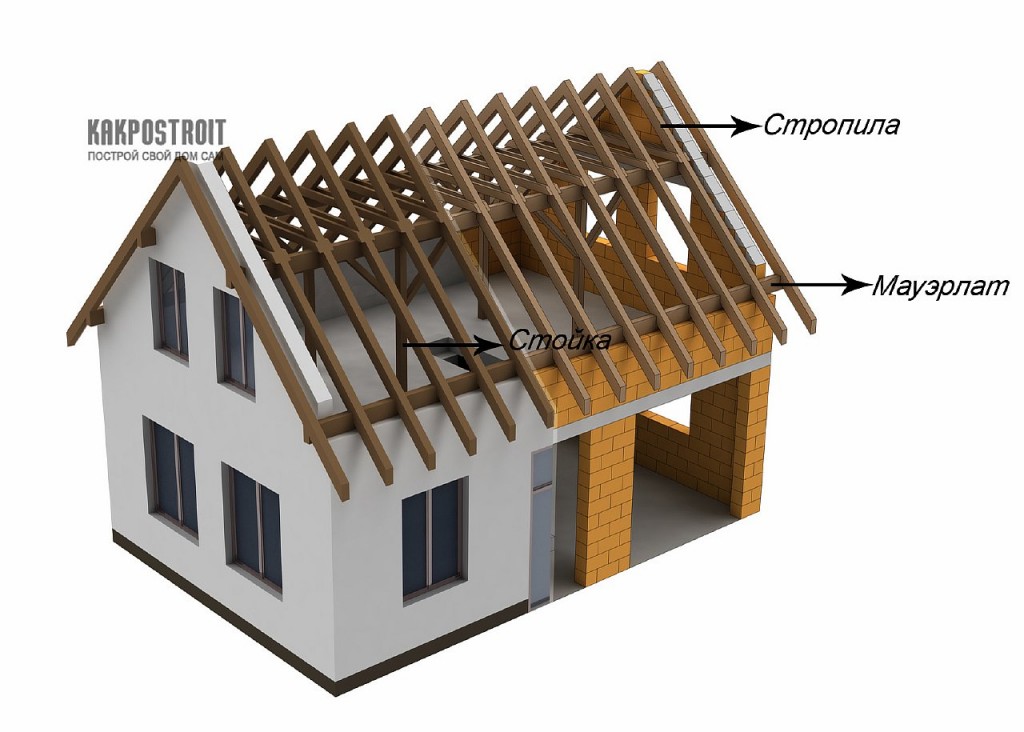

Мауэрлат представляет собой деревянный брус, который выступает в качестве крайней нижней опоры для стропил и укладывается сверху по периметру наружных стен. Основная его функция – распределение сосредоточенных нагрузок от точек опирания стропильных ног по все площади верхней части стеновой конструкции. Также он служит для привязки крыши к несущим стенам здания.

При устройстве покрытия кровли учитывайте, что в деревянных и каркасных домах установка мауэрлата не требуется. В брусовых и бревенчатых зданиях в качестве этого элемента выступает верхний венец. Однако и техника крепления в этом случае более сложная – применяются специальные скользящие опоры. Это необходимо для обеспечения возможности небольшого смещения стропильной системы без деформации и разрушения при усадке стеновых конструкций.

Рисунок 11. Крепление стропил с помощью скользящего крепежа

В каркасных строениях мауэрлатом служит верхняя обвязка, которая фиксируется к вертикальным опорам каркаса с запилом специальными перфорированными углами, скобами или гвоздями.

Рисунок 12. Варианты крепления стропил к верхней обвязке в каркасном строении

Монтаж мауэрлата на кирпичные стены может выполняться с помощью шпилек, анкерных болтов и скоб. При использовании скоб один их край крепится к мауэрлату, а второй к деревянному бруску, который закладывается с внутренней стороны стены в кладку на высоте 3-4 рядов от верхней обвязки.

При креплении мауэрлата шпильками и анкерами используется крепеж диаметром не менее 10 мм.

Последовательность монтажа стропильной конструкции

Алгоритм построения простой двускатной крыши следующий:

1. стена обвязывается мауэрлатом;
2. изготавливаются две треугольные фермы, которые состоят из двух стропил по бокам и затяжки между ними;
3. эти две конструкции крепят к временным опорам на фронтальных стенах;
4. проверяют их по вертикальному уровню и натягивают между ними шпагат;
5. устанавливают промежуточные фермы, которые временно могут скрепляться друг с другом досками;
6. устанавливается конёк;
7. для усиления могут быть установлены стойки, подкосы, ригеля; делается обрешётка.

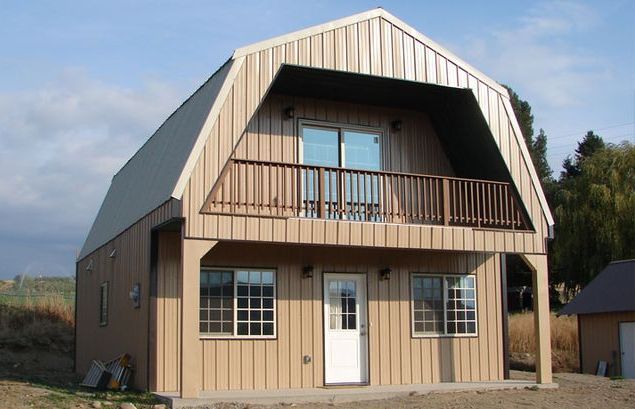

Двускатную ломаную крышу монтировать несколько сложнее:

• с необходимым шагом кладутся и закрепляются балки перекрытия;
• в некоторых случаях стена обвязывается мауэрлатом;
• на каждой из балок сооружается конструкция в виде четырёхугольника – будущий контур мансардной комнаты – по бокам прогоны, а сверху затяжка;
• нижние стропила торцами прикрепляются к балке перекрытия и прогонам;
• верхний треугольник может быть собран по типу висячих или наклонных систем;
• в зависимости от потребностей конструкция двускатной ломаной крыши может быть усилена стойками или подкосами.

Выбор кровельных материалов

Из всех возможных вариантов кровельного покрытия самыми распространёнными на сегодняшний день являются материалы искусственного происхождения. В таблице ниже даны сравнительные характеристики основных покрытий, представленных на строительном рынке.

Таблица: свойства кровельных материалов

Кроме этого, при сооружении крыш иногда применяются такие нестандартные виды покрытий, как солома, камыш или дёрн. Но это явление скорее можно назвать исключением из правил и данью старинным традициям, массового применения эти материалы не имеют.

Укладка кровли из камыша требует большого и кропотливого труда и относится скорее к экзотическим вариантам

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Балки, горизонтально расположенные между стропилами, осуществляют усиление и стягивание стропильных ног. Возле конька крыши устанавливают дополнительные элементы из прочного бруса – ригели. Они выполняют функцию компенсации растягивающих воздействий.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

• глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
• для надежного соединения в каждом узле лучше применять 2 способа крепежа;
• не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

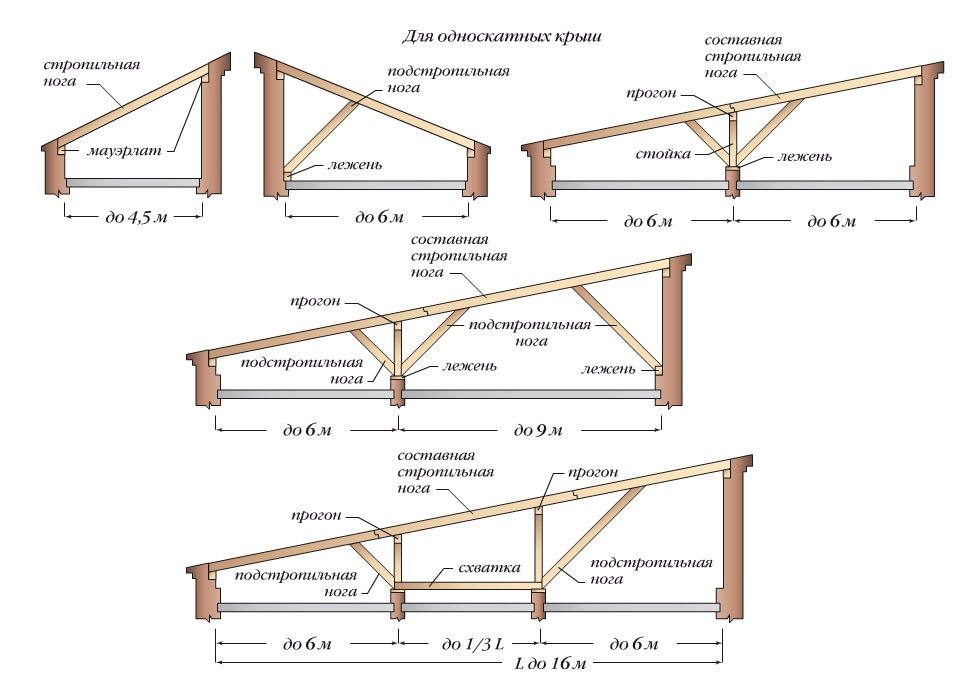

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

• безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
• распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Возможно использование гибридных конструкций, объединяющих наслонные и висячие.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

• ДВП;
• ДСП;
• ОСП;
• фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.

Преимущества и недостатки

• дом с мансардой в строительстве обойдется дешевле, чем полноценные 2 этажа;
• в отличие от двухэтажного строительства, уменьшается нагрузка на фундамент, что позволяет сэкономить;
• дом выглядит эстетично и оригинально;
• при правильном обустройстве на мансардном этаже будет очень уютно находиться;
• мансарда заметно расширяет жилую площадь;
• в сооружении конструкция не сложная, все работы можно выполнить собственноручно;
• в процессе монтажа обязательно выполняется утепление мансардной крыши, благодаря чему значительно улучшаются теплоизоляционные характеристики дома.

• потолки имеют скошенную конфигурацию, поэтому стены низкие, что влечет сложности при подборе мебели;
• необходимо применять качественные тепло- и гидроизоляционные материалы, стоимость которых относительно высока;
• построить мансарду несколько тяжелее, нежели традиционную двухскатную крышу.

Двускатная крыша с наслонными стропилами

При стропильной системе с наслонными стропилами, стены не испытывают такой нагрузки. Наслонные стропила устанавливаются так, как показано на рисунке ниже:

Цифрами на рисунке обозначены:1 – стропильная нога; 2 – накладка; 3 – коньковый прогон; 4 – подкос; 5 – стойка; 6 – лежень; 7 – подкос; 8 – видите, часть нагрузки наслонных стропил передается на промежуточную опору в центральной части. Этой опорой может быть внутренняя стена или специально смонтированная опорная между стропильными ногами является постоянной величиной, при его определении ориентируются на климатические условия местности — ветровые и снеговые нагрузки, а также на особенности кровельного материала (более тяжелый кровельный материал требует более частой установки стропил с меньшим расстоянием между ними).Средние показатели этого расстояния колеблются в промежутке от 0,8 метра до 1,2 метра. При расчете шага между стропилами для утепляемой кровли нужно учесть ширину теплоизоляционного материала, который будет укладываться в межстропильное пространство. Это позволит меньше обрезать утеплитель. Стропила четко подгоняются по размеру, чтобы каждая стропильная нога плотно прилегала к мауэрлату. Металлическими скобами или планками они прочно закрепляются. Крепление стропила к мауэрлату показано на рисунке ниже:

Завершающим этапом работы над стропильной системой двускатной крыши является окончательное закрепление всех элементов и устройство кровельного покрытия.

Расчет площади покрытия мансарды

На самом деле очень редко мансарды устраивают под простыми двухскатными крышами.

Обычно кровля представляет собой сложную ломаную поверхность. При первом взгляде на план, перспектива расчета площади кровли вызывает ужас.

Но на самом деле все делается намного проще.

Просто следует разбить условно всю площадь на несколько отдельных простых геометрических фигур: прямоугольники, треугольники и пр.

Еще из школьного курса геометрии нам известны формулы вычисления площадей геометрических фигур.

Затем суммируются все полученные площади, чтобы получить площадь общую.

Для того чтобы расчет вальмовой мансардной кровли был выполнен правильно, необходимо обязательно учитывать следующее:

• размер окна и размер дымоходной трубы;
• длину ската (между коньком и карнизом);
• детали, которые в кровельное покрытие не входят (свесы, парапеты и пр.);
• при выполнении расчета не учитывают примыкания кровельных плит, брусчатые выступы, стоячие фальцы.

Расчет площади вальмовой крыши состоит в нахождении площади двух торцевых треугольников и двух трапеций.

В любом случае, если вальмовая кровля имеет сложную форму, ее разбивают на несколько простых фигур, и площадь каждой из них считают в отдельности.

А затем суммируют.

Особенности конструкции мансарды в деревянном доме

Собственно, принцип устройства мансарды в доме, стены которого деревянные (сруб или клееный брус), особенно не отличается от системы, устанавливаемой на каменные стены.

Основной особенностью является отсутствие мауэрлата.

Ведь деревянный брус поверх стены не требуется, если стены деревянные.

К ним можно без проблем крепить стропильные ноги.

Хотя, иногда и в деревянных домах поверх стен прибивают мауэрлат.

Поскольку в деревянных домах нет бетонных перекрытий, то низ балок, которые устанавливаются на стены, являются основой пола мансарды и потолком нижнего этажа.

Видео о конструкции стропильной системы мансардной крыши

Что еще почитать по теме?Понравилась статья? Поделись с друзьями в социальных сетях: Facebook Twitter Вконтакте Одноклассники Google+

Обрешетка кровли

После монтажа утеплителя создается обрешетка, которая необходима для закрепления кровельного материала. Для ее создания могут использоваться доски или стальной профиль.

Укладка материала зависит от типа покрытия. Если будет происходить укладка рубероида, битумной черепицы и других подобных материалов, создается сплошная обрешетка. Интервалы между ее элементами должны составлять не более полутора сантиметров.

Если используется шифер или металлопрофиль, создается обрешетка, расстояние между элементами которой должно составлять около полутора метров. Между элементами обрешетки оставляется около 30-40 см.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

• доска строганая, устанавливаемая встык или внахлёст;
• вагонка шпунтованная;
• вагонка блок-хаус;
• листовой пластик;
• листовой профилированный или гладкий металл;
• готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Способы соединения стропил

Качественное возведение двухскатной крыши своими руками заключается в грамотном закреплении деталей конструкции между собой. Чтобы эффективно закрепить диагональные конструкции можно использовать пазовый способ соединения деталей. Как правило, такой способ используется при соединении деталей, расположенных перпендикулярно относительно друг друга.

Второй способ соединения — использование металлических уголков, пластин и прочих деталей. Такой способ имеет свои недостатки. В угловых местах, где нагрузка на конструкцию особо высока, шурупы могут быть вывернуты из деревянного основания.

Наиболее эффективным считается смешанный способ. При таком способе крепления учитывается направление нагрузок на детали.

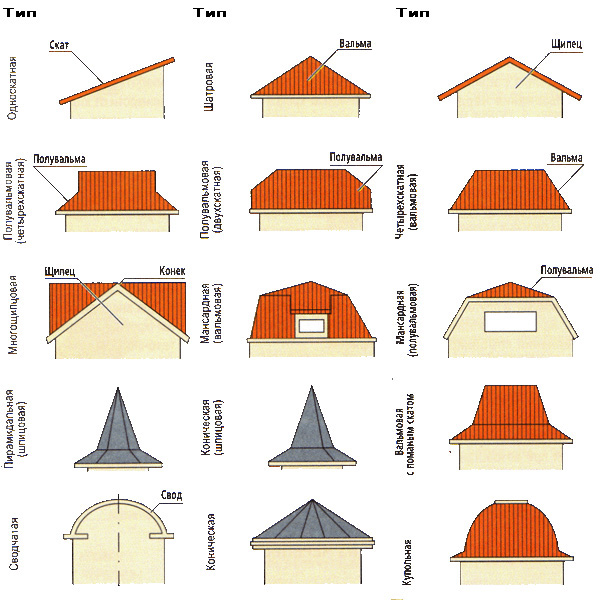

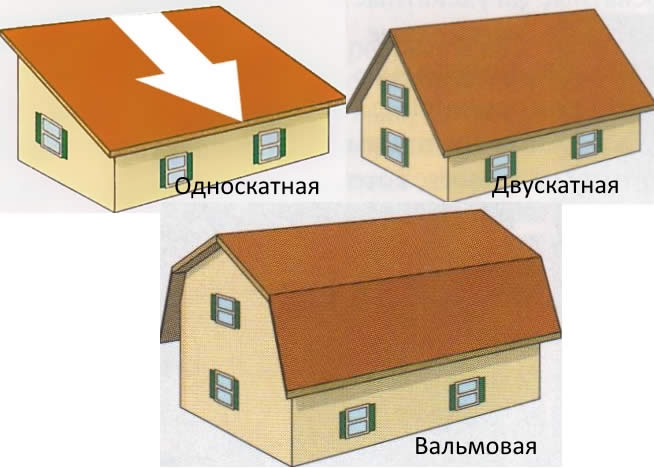

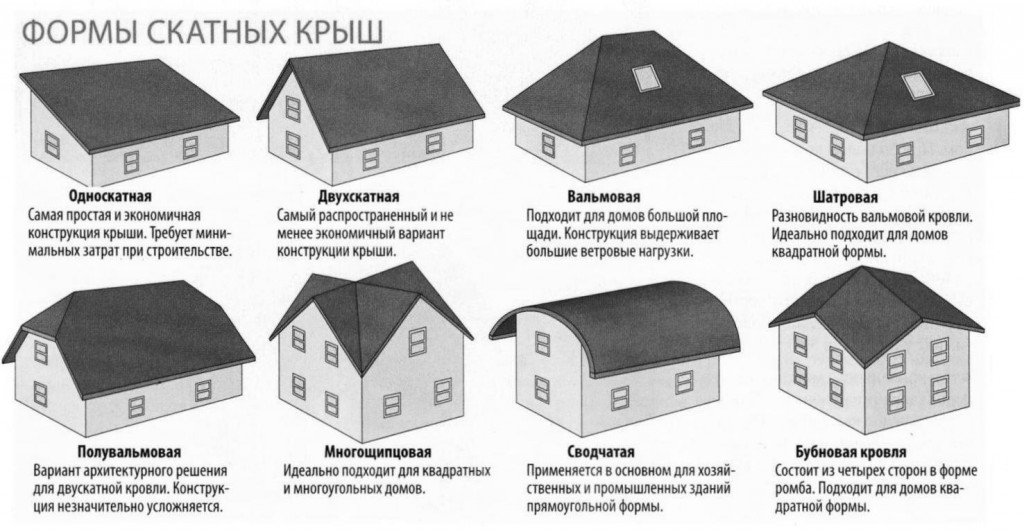

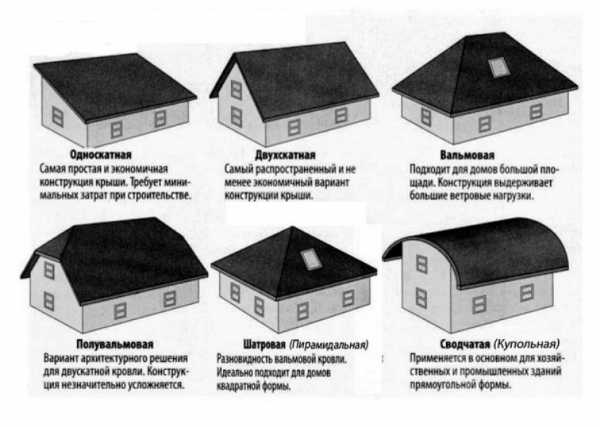

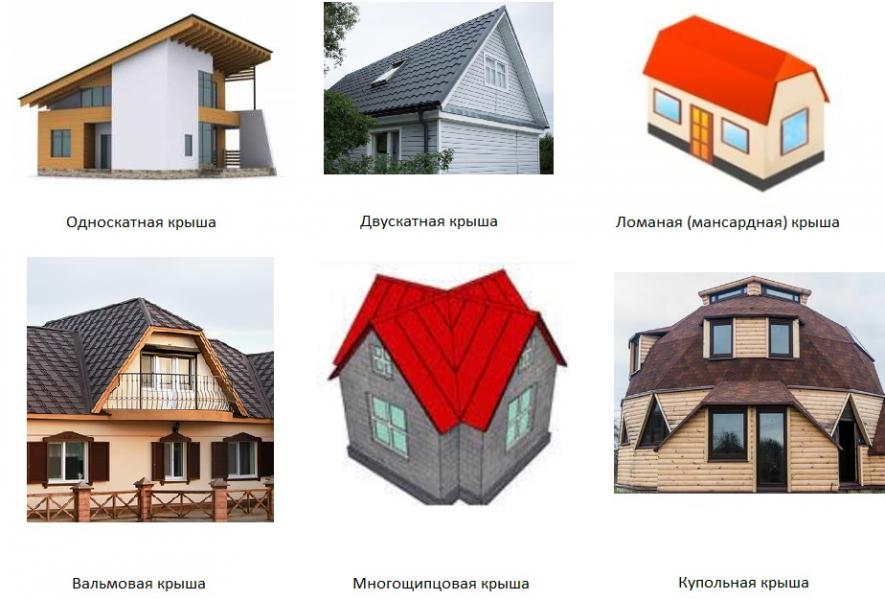

Типы крыш в зависимости от уклона

Второй признак, который делит все крыши на две группы, — это угол наклона скатов. Кровля, угол наклона которой не превышает 12° считается плоской, а с большим уклоном — скатной.

Плоская крыша

Обычно плоской кровлей завершают строительство общественных, промышленных, офисных и многоэтажных жилых зданий. На частных домах до недавнего времени плоскую крышу практически не делали. Но с ростом популярности современных архитектурных стилей, вроде минимализма, хай-тека, индастриала и лофта, частные дома с плоской кровлей стали встречаться все чаще. Особенно у зданий, построенных в городской черте в районах с плотной застройкой. Это связано с важным преимуществом плоской кровли — возможностью сделать на ней зону отдыха. При этом обустраивать террасу сразу не обязательно — все типы плоских крыш можно переоборудовать под зону отдыха в любой момент.

К слову, о видах плоских крыш. У плоской кровли может быть целых пять вариантов кровельного пирога:

1. Стандартная плоская крыша. Базовый вариант кровельного пирога, в котором бетон закрывают пароизоляцией, поверх нее укладывают утеплитель и защищают его гидроизоляционным слоем.
2. Инверсионная плоская крыша. Старые виды плоских крыш иногда начинали протекать из-за разрушения гидроизоляционных материалов под воздействием ультрафиолетовых лучей. Чтобы избежать этого, гидроизоляцию стали стелить прямо на бетон, укладывая утеплитель уже поверх нее. Естественно, для такой конструкции можно использовать только непоглощающие влагу виды теплоизоляционных материалов: пенопласт, экструдированный пенополистирол.
3. Дышащая плоская крыша. Даже в качественно сделанный кровельный пирог плоской крыши может попадать влага. У обычной плоской кровли попадание влаги приводит к пузырению и растрескиванию. Чтобы вывести влагу из кровельного пирога, крышу делают дышащей. Для этого в толще кровельного пирога устанавливают аэраторы, заполненные сыпучим негигроскопичным утеплителем, например, керамзитом. Один аэратор обеспечивает вентиляцию 50 м2 крыши.
4. Эксплуатируемая плоская кровля. Этот тип плоской крыши дома как бы двуслойный: сначала делают стандартный кровельный пирог, только в качестве гидроизоляции используют не битумные материалы, а нетканые мембраны, а поверх него уже укладывают террасное покрытие. Это могут быть деревянные доски, керамическая или тротуарная плитка, гравийная посыпка.
5. Зеленая крыша. На плоской кровле можно сделать настоящий газон или даже посадить сад. Для этого укладывают базовый кровельный пирог, но гидрозащиту делают в несколько слоев из битумных и нетканых материалов. Поверх гидроизоляции делают дренаж, насыпают землю и высаживают растения. Чем крупнее растения, тем толще должен быть слой грунта.

Кроме возможности обустройства террасы, плоская крыша дает еще одно существенное преимущество: она вообще не уменьшает жилую площадь этажа под ней. Даже сложные мансардные крыши частных домов срезают часть площади скатами.

Скатная кровля

Хотя частные дома с плоской крышей сейчас строят чаще, чем раньше, все равно речь идет о долях процентов. Большинство кровель — скатные, то есть с заметным наклоном конструкции. Они проще и дешевле в монтаже, еще и служат дольше, поскольку влага, попавшая на скаты, быстро стекает со свесов в водосточную систему.

В отличие от воды, снег на скатной крыше с уклоном меньше 60° задерживается. Но не так, как на плоском покрытии, где выпавший снежный покров лежит мертвым грузом всю зиму, если его не чистить регулярно. Поэтому нагрузка на все виды скатных крыш частных домов в несколько раз меньше, чем на плоскую кровлю. Следовательно, и несущая способность фундамента со стенами может быть намного ниже, что заметно снижает стоимость строительства дома.

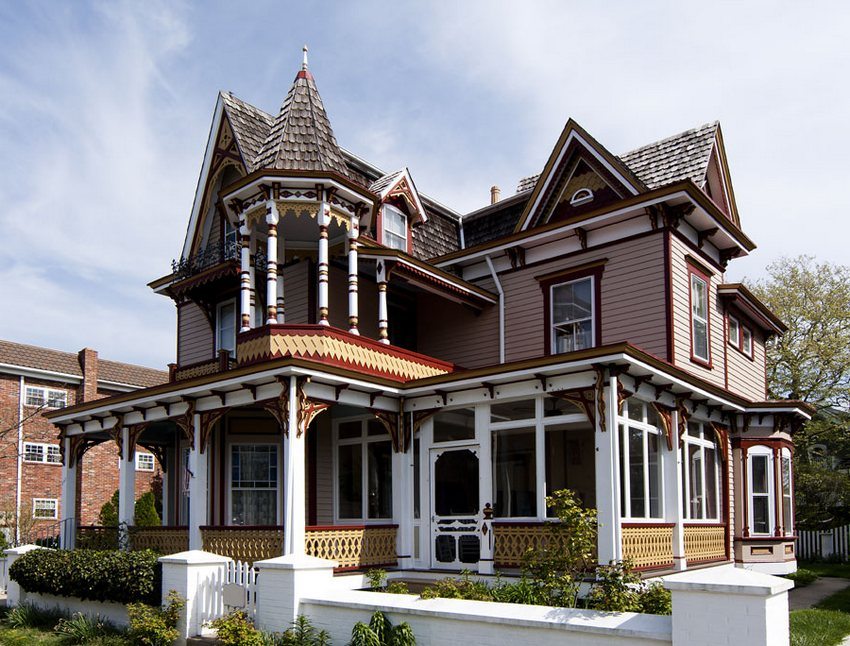

Кроме того, скатная кровля — это классика. Если дом выполнен в любом из традиционных стилей, то его нужно перекрывать скатной крышей. Плоская кровля на таком здании будет смотреться инородно и попросту некрасиво.

Организация пространства

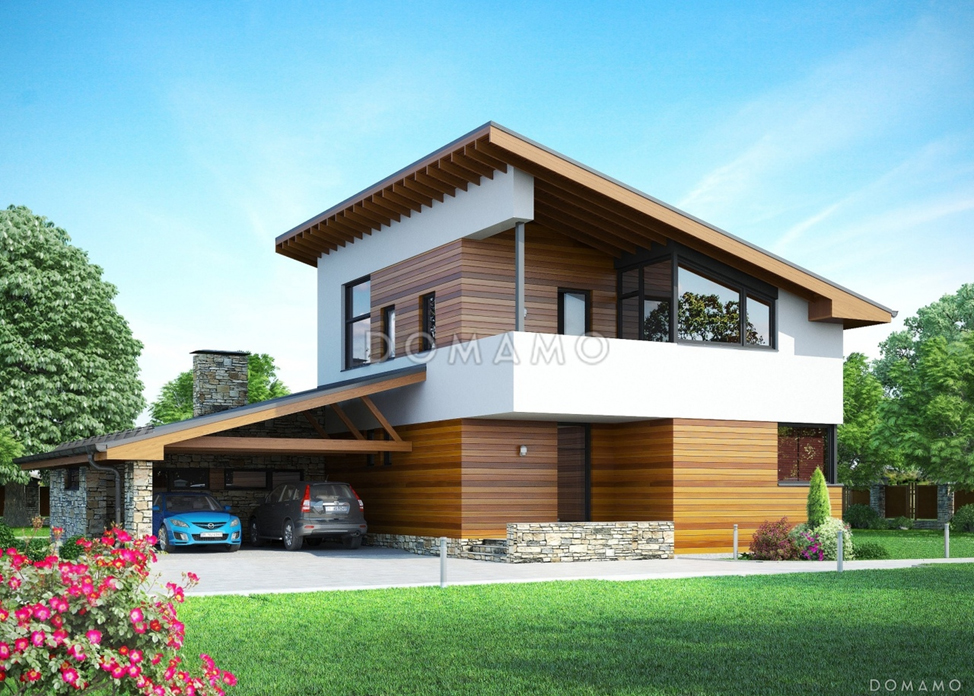

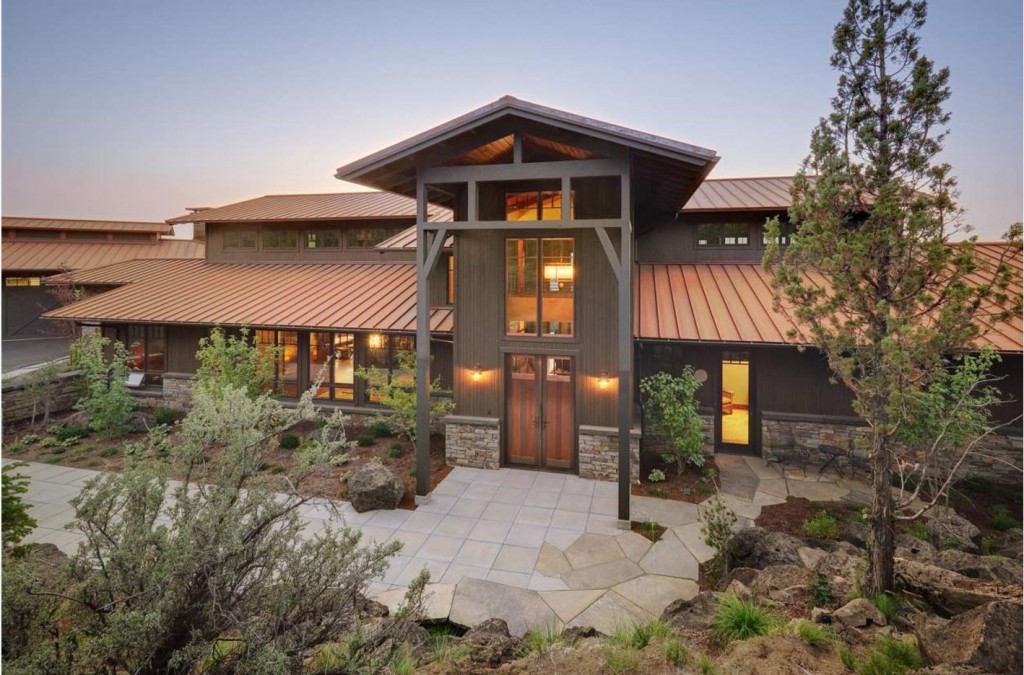

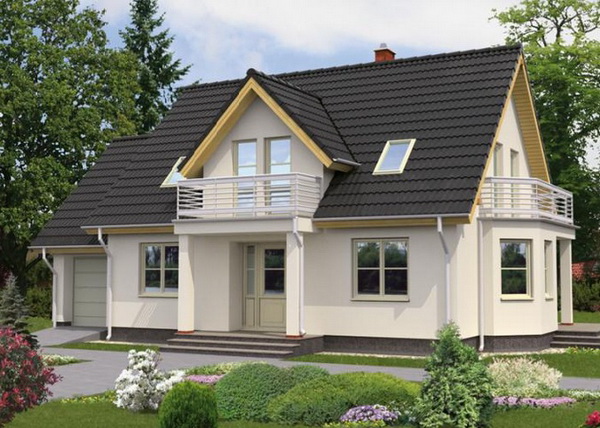

Увеличение уклона кровли позволяет выгодно использовать место на чердаке. С таким подходом под крышей можно устроить вместительную кладовую, удобную комнату или просторную мансарду. Нередко одна кровельная поверхность перекрывает сразу два этажных пролета. Это как раз тот случай, когда скаты очевидно различаются по длине. Также, становится возможным обустройство террасы, козырьком которой будет продолжение одного из скатов.

К распространенным методам увеличения площади относится применение ломаных конструкций, когда один из скатов, не доходя до основания, меняет угол наклона. Однозначно, такие изощрения несут в себе затраты на дополнительные стройматериалы и выполнение сложных работ.

Выбор типа кровельной системы

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками. Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома.

Ее можно возвести своими руками, используя следующие материалы:

• доска обрезная 50Х150 мм
• брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

• Стропильный ног.
• Прогонов.
• Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку. Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансордное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм.

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени. Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.
