Парапет кровли: что это такое и как он устроен?

Парапет кровли: что это такое, устройство, технические требования к обустройству

Если вы твердо решили строить свой дом с модной и функциональной плоской крышей, тогда самое время хорошо продумать ее ограждение! Так открытая площадка на высоте будет безопасной, удобной и пригодной даже для детских игр. Причем парапет кровли одновременно будет выполнять важную эстетическую роль, придавая экстерьеру постройки завершенный, логичный и стильный вид.

Вы удивитесь, узнав как много видов парапетов существует, какие дизайнерские шедевры из них делают и какой именно вариант больше всего подходит именно вам!

Основные положения

• В зависимости от вида крыши конструкция парапета может выполняться по всему периметру крыши или по ее торцам, на фронтоне здания, если конструкция крыши шатровая.
• Толщина парапетной стены имеет тот же размер, что и  наружная стена здания или несколько меньше.
• Следует уделить пристальное внимание и соблюсти всю технологическую цепочку при устройстве примыкания кровли к парапету. Место примыкания не допускает никаких протечек влаги. Для этого проектная организация разрабатывает узлы примыкания или дает ссылку на типовой альбом.
• Расскажу вам из своей практики то, как это делается в натуре. Место примыкания парапета и кровли оформляется падугой – это плавный переход от стяжки кровли к парапету из раствора. Падуга заходит на парапет на высоту 200 — 300мм. В самой конструкции парапета со стороны кровли выполняется потай (канавка) по всей длине парапета, в которую заводится по падуге рулонный ковер. Чаще всего следующим шагом является заделка в канавку деревянного бруска, к которому крепится фартук из оцинкованной стали. Все это делается для создания герметичности узла примыкания.
• Следующим этапом является защита конструкции верха парапета от атмосферных воздействий. Для этого верх парапетной стенки покрывают  изготовленными заготовками из оцинкованного железа. Существует несколько вариантов крепления оцинковки к конструкции парапетов. Один из них предусматривает покрытие оцинкованной сталью верха парапета с загибом кромок шириной 100мм на вертикальную часть стены. Крепление конструкции производим к вкладышам, заложенным в кладку.
• Лучшим вариантом все же является покрытие верха парапета специальными железобетонными парапетными плитами. Они монтируются на раствор марки 100 и имеют вылет в каждую сторону ориентировочно по 100мм. Конструкция плит хороша еще и тем, что имеет уклоны для стока воды в обе стороны. В обеих вариантах все стыки обрабатываем герметиком.
• По требованиям СНиП 31-06-2009, если высота здания превышает 10 метров до верхней отметки парапета, карниза, и с уклоном кровли 12% или при высоте строения более 7 метров при уклоне кровли больше 12% необходимо выполнять дополнительно ограждение согласно ГОСТу 25772.

Мы рассмотрели общие моменты устройства парапета. Более детально к проектированию его конструкции подходит проектная организация, которая в своих расчетах пользуется нормативной документацией.

Парапет крыши и виды его конструкций

При строительстве здания большое внимание уделяется конструкции крыши. Имеется в виду не только её декоративное оформление, но и функциональные особенности. Парапет крыши – это конструкция по краю крыши, которая сооружается в целях безопасности строителей. Он нужен для плоских или скатных крыш. В зависимости от целей, можно использовать разные методы монтажа парапета.

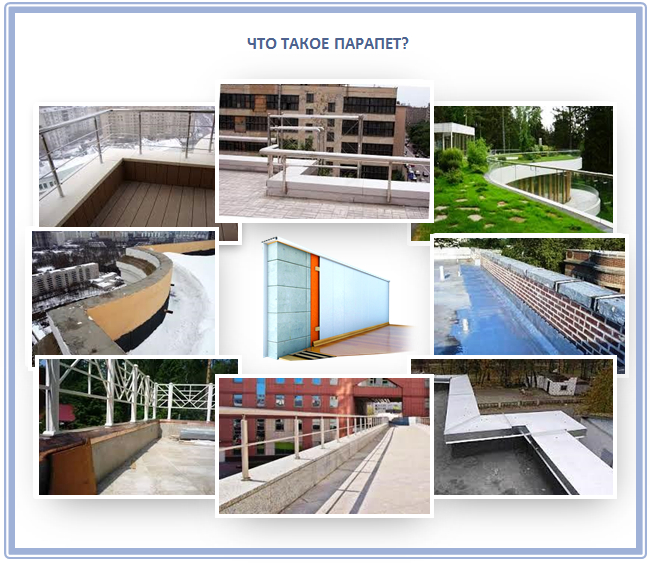

Что такое парапет для крыши

Бывают разные виды конструкций:

Фигурный внешне напоминает перила для крыши, он имеет сложные линии и изгибы. Простой состоит из двух скатов. Что касается сложного, то его капельники находятся под козырьком, а водосточная система с двух сторон.

Плоский имеет капельники с разных сторон. И последний вариант в виде конька имеет прикрытый козырёк, то есть нижнее крепление.

Если здание высокое, например жилая многоэтажка или офисный центр, то не обойтись без фартука от осадков, который обычно изготавливается из металлопрофиля, стальных листов, медных колпаков и бетонных плит.

Парапет может изготавливаться из разных материалов. Часто он строится из кирпича. Его можно ставить прямо сверху покрытия крыши. Минимальная высота конструкции – полметра, максимальная неограниченная. Внутри находится кровельный ковёр, который накрывается прижимной планкой.

Также парапет для крыши изготавливается из следующих материалов:

• бетонные блоки,
• металл,
• монолитный железобетон.

Чтобы он был более прочным и прослужил дольше, можно дополнить конструкцию металлическими или деревянными армирующими деталями.

Обязательно при строительстве установить металлические поручни. Они придадут ещё большей высоты, и в сумме общая высота составит не менее 1 метра.

Подготовка к монтажу

Металлическое приспособление установить легче всего. Понадобится всего два элемента: основная часть, которая называется полка, и отгибы (прямые или фигурные). Установка монтируется под углом в 90 градусов.

Перед тем как приступить к выполнению работ, нужно приготовить все материалы и инструменты. Для монтажа понадобятся:

• кирпичи и раствор для укладки,
• прижимные планки,
• арматура,
• инструменты для крепежа,
• металлические колпаки,
• фартук для прикрытия узла парапета.

Парапет для крыши нужно установить по всем правилам, чтобы он смог выполнять свои защитные функции. Парапет должен быть не ниже 1,2 метра. Если здание низкое, то достаточно установить металлическую оградку. Приспособление для безопасности обязательно, если высота здания выше 10 метров.

Если конструкция примыкает к мягкой кровле, то в этом месте необходимо проложить водоизоляционный ковёр. Закрепляется материал специальными костылями. Также дополнительный водоизоляционный ковёр нужен, если крыша покрыта ПВХ-материалом. Он будет удерживать капельник.

Делая конструкцию из оцинкованной стали, высотой более, чем 0,5 метра, нужен защитный фартук. Сверху фартука устанавливается металлическая рейка, она закрепляется саморезами, затем все швы герметизируются.

Выполнение работ

Парапет устанавливается в самом конце строительных работ, когда крыша будет полностью покрыта и установлены перекрытия . Каждый ряд парапета армируется, высота каждого прута должна равняться 0,5 метра и выше. В противном случае понадобится ещё одно ограждение.

Чтобы он хорошо держался, нужно выполнить крепкое примыкание. Это место нуждается в гидроизоляции.

Ориентироваться нужно на следующие принципы:

1. Кровля и парапет соединяются плавно под углом в 45 градусов.
2. Для соединения используется цементно-песчаный раствор.
3. Сверху обязательно делается гидроизоляция.
4. Гидроизоляция состоит из двух слоёв рубероида и битумной мастики.
5. Слой изоляции нужно зафиксировать металлическим фартуком или прижимной планкой.

В последнее время вместо рубероида дли изоляции используются полимерные мембраны. Они лучше справляются со своей функцией и являются более долговечными.

Почему не стоит заниматься установкой самостоятельно? Если допустить ошибку при монтаже, например, будет некачественно выполнено примыкание, то парапет может быстро расшататься. В таком виде он не сможет выполнять свою основную защитную функцию.

Большое внимание уделяется выбору материала. В случае с некачественными материалами, они могут быть разрушены коррозией. Специалисты должны оценить норму осадков в этом регионе, нагрузку воды на крышу, просчитать площадь.

При установке парапета на крышу более, чем 3-этажного дома требуется альпинистское оборудование. Оно есть у команды профессиональных монтажников, покупать же его для самостоятельного строительства совсем невыгодно.

Если форма кровли сложная, то проблемой становится скрепление отливов. Если одновременно нужно скрепить и горизонтальную, и наклонную часть, то отлив изготавливается под заказ единым полотном. То же самое происходит и при других необычных формах.

Парапет крыши Какие бывают разновидности парапетов, какие они выполняют функции. Какие материалы понадобятся для установки и последовательность выполнения работ.

Как устроен узел парапета на крыше

Парапет — зона особого риска: неправильная заделка стыка приводит к протечкам, а за ними идет ухудшение микроклимата в доме, плесень, грибок и повышенные счета за отопление. Устройство парапета во многом зависит от конструкции, материала и угла наклона крыши. В статье приводятся наиболее распространенные схемы устройства примыкания кровли из разных материалов к парапету.

Больше информации читайте на нашем сайте про устройство кровли и выбора материала покрытия клик

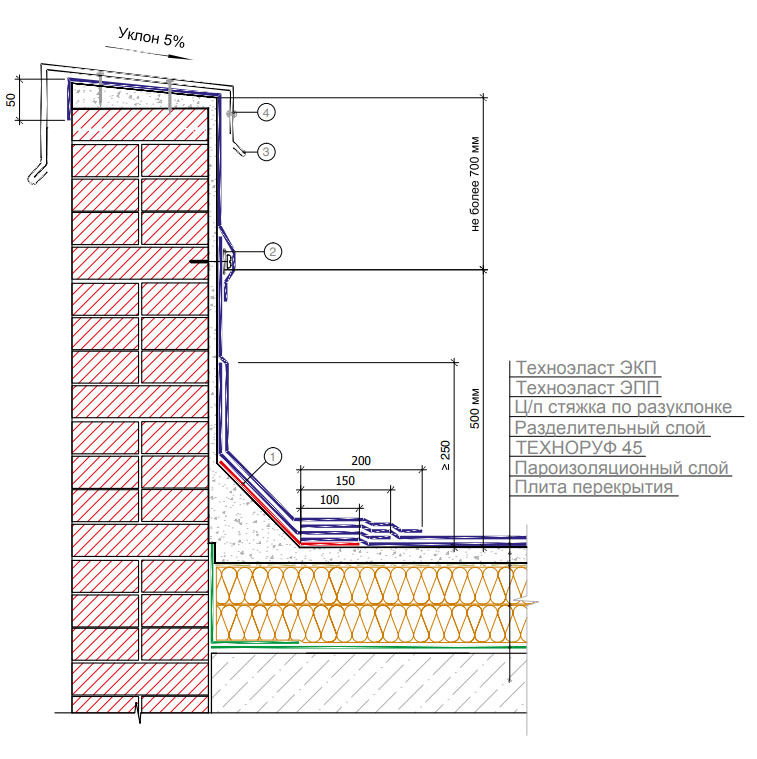

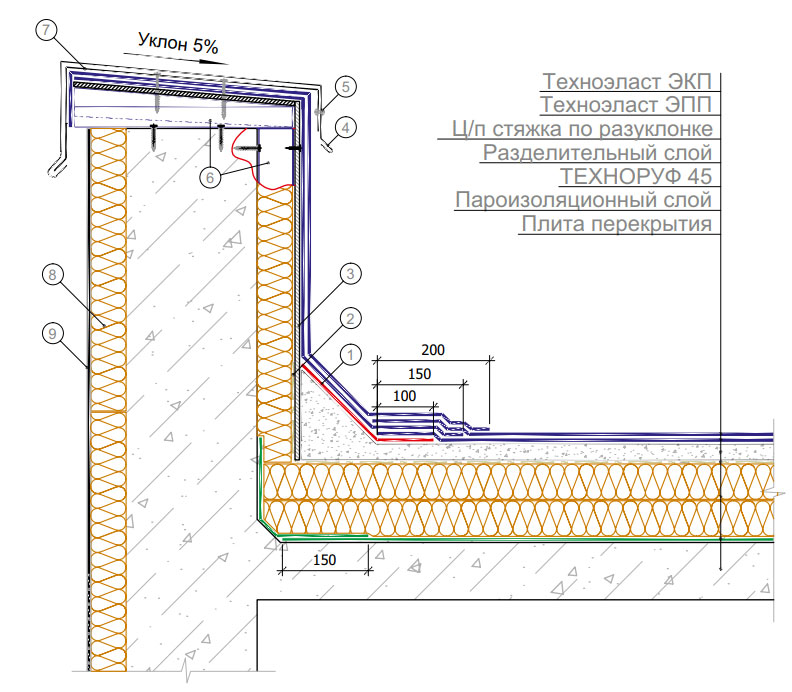

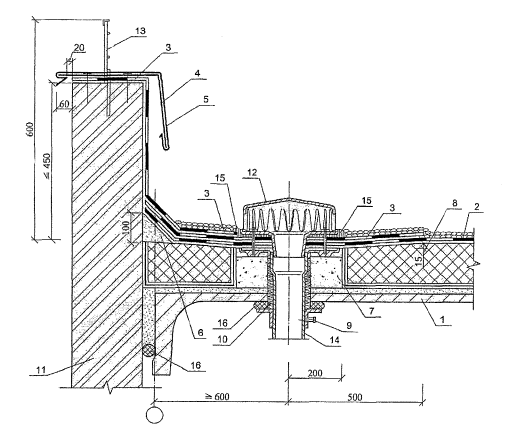

Узел парапета на крыше

Парапет может быть низким или высоким.

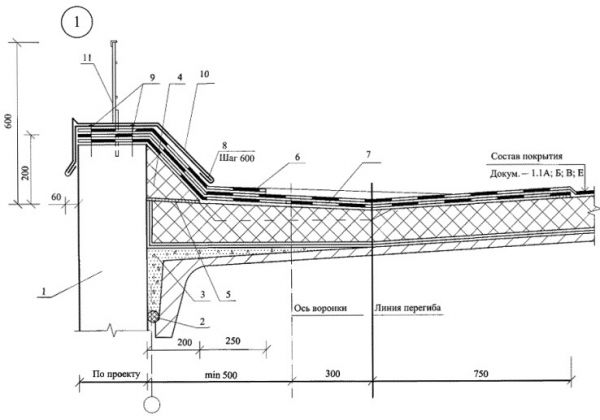

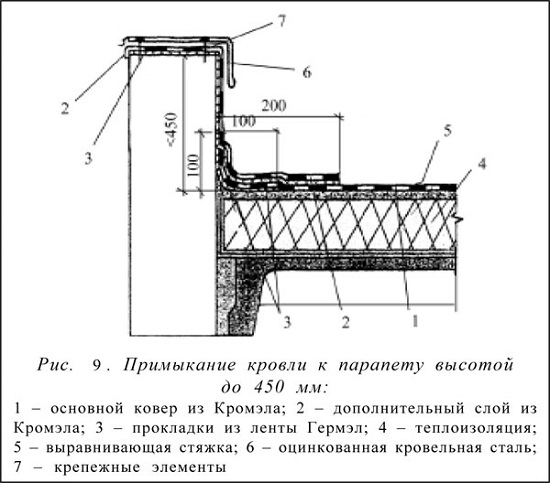

Низкие парапеты высотой до 60 см чаще всего применяют в одноэтажных промышленных зданиях с плоской кровлей и водоизоляционным ковром из наплавляемых битумно-полимерных материалов, при этом верхний дополнительный слой ковра заводят на горизонтальную грань парапета и накрывают защитным фартуком из оцинкованной кровельной стали или парапетными плитами. До высоты 0,6 м дополняют решетчатым ограждением, если высота здания более 6 м.

• Ж. -б. плита покрытия
• Праймер
• Пароизоляция
• Утеплитель
• Геотекстиль или мембрана
• Стяжка из цементно-песчаного раствора
• Основной водоизоляционный ковер из рулонного или мастичного материала
• Фартук примыкания
• Ограждение
• Держатель ограждения
• Костыль из оцинкованной кровельной стали
• Накрывка парапета
• Стена

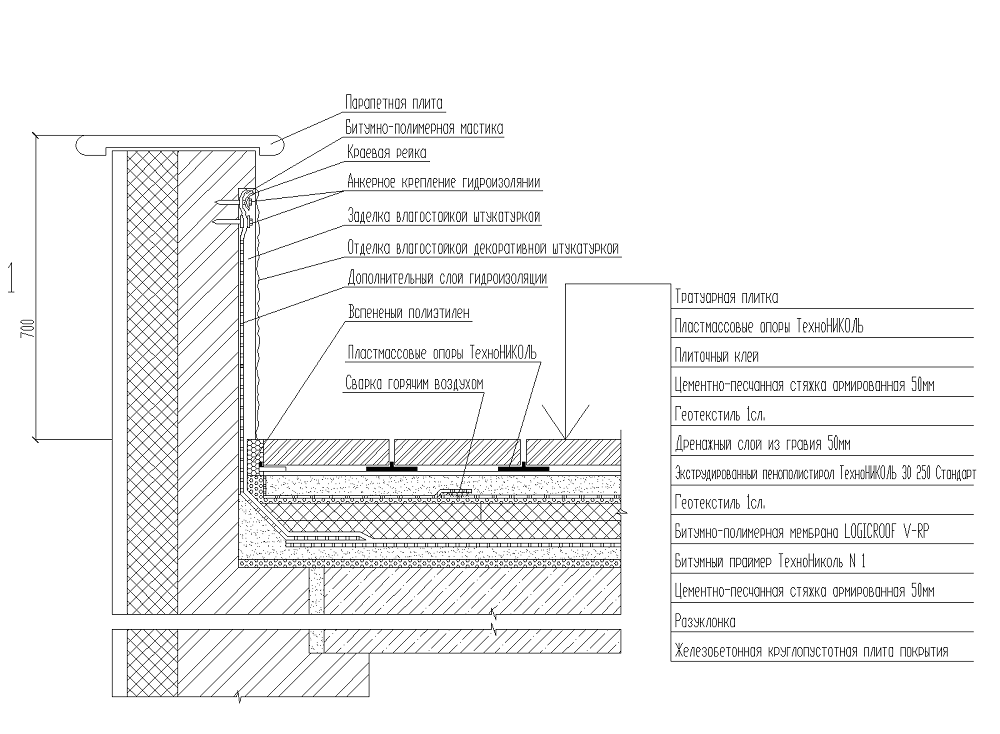

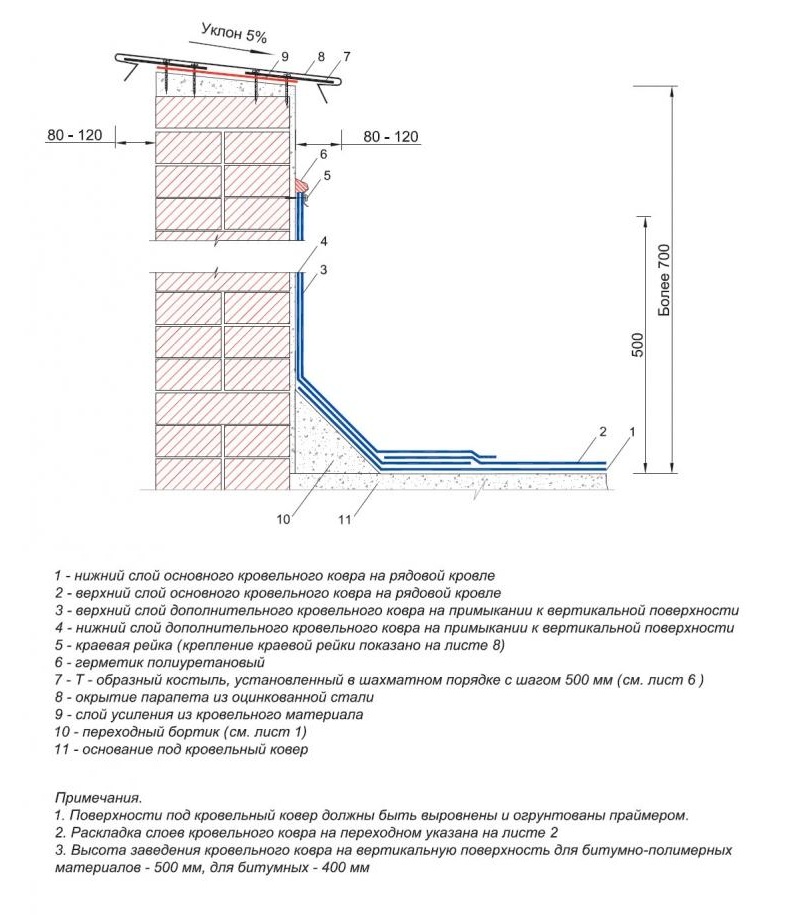

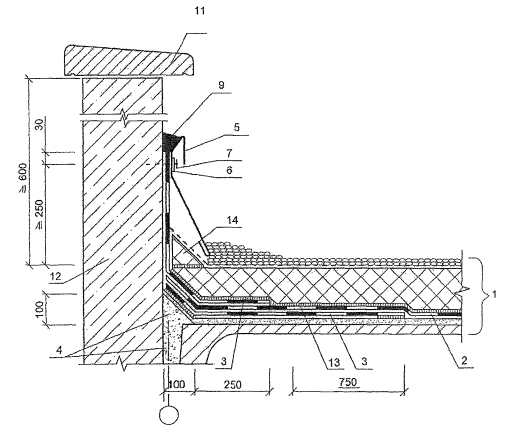

На парапетах высотой от 60 см дополнительные слои водоизоляционного ковра не заводят под накрывку, а заделывают под планку примыкания с герметизацией стыков.

Технические нормы

Нормативные требования к узлам крыш прописаны в СП «Кровли» и «Несущие и ограждающие конструкции».

Наибольшее количество требований предъявляется к кирпичным парапетам, как наиболее долговечным конструкциям.

Кладку парапетных частей здания, возвышающихся над несущими конструкциями кровли, необходимо выполнять из отборного полнотелого кирпича марки по морозостойкости не ниже F50 с защитой от увлажнения.

При этом внутреннюю часть парапетной стенки необходимо оштукатурить цементно-песчаным раствором М 100.

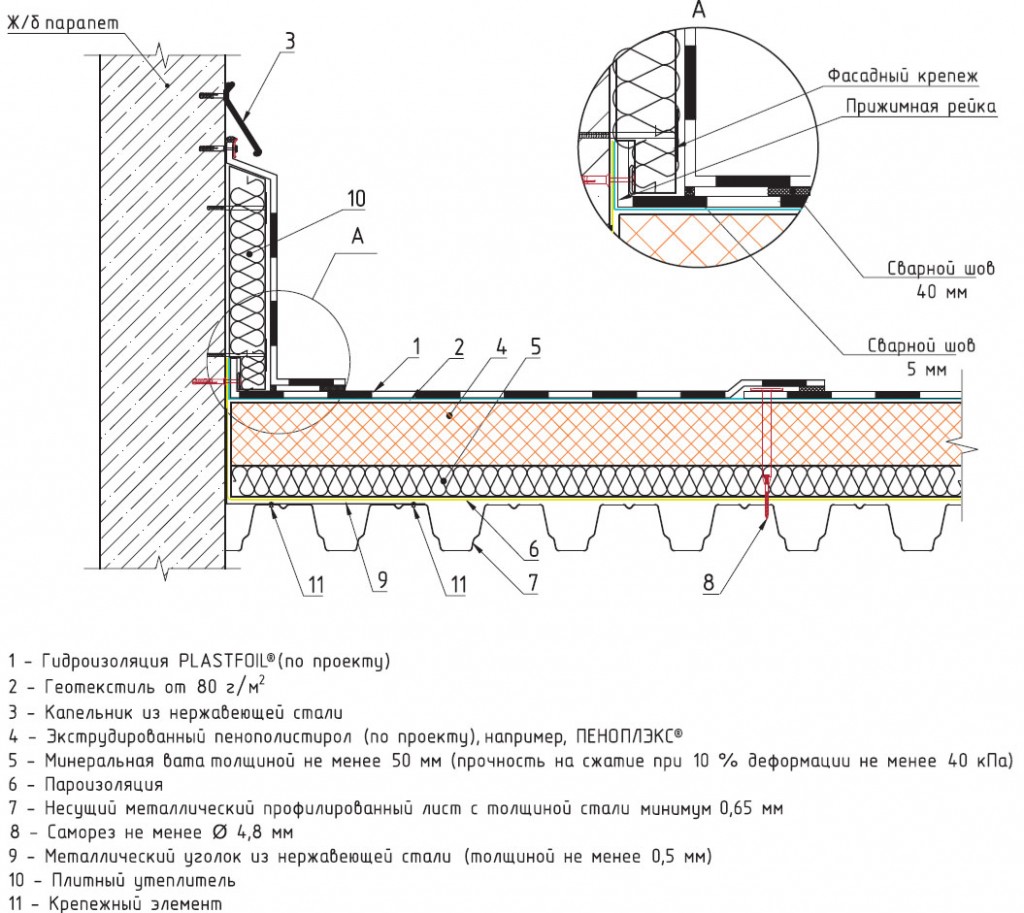

При строительстве из железобетонных элементов или металлических сэндвич-панелей также необходима защита от увлажнения гидроизолирующими мастиками или наплавляемыми парапеты зданий высотой от 6 м в целях безопасности обслуживания должны дополняться до высоты 0,6 м от уровня кровли решетчатым ограждением.

Из чего делают узел парапета

Узел парапета крыши из мелкоштучных материалов (различные виды черепицы), металлических профилированных листов, металлочерепицы, сэндвич-панелей оформляют при помощи фирменных фартуков или используя фартуки из металла построечного исполнения.

Защитные фартуки в зависимости от кровельного материала могут изготавливаться из:

• меди;
• алюминия;
• оцинкованной кровельной стали с покраской эмалями или порошковыми красками под цветовое решение фасада здания.

ВАЖНО! Для выполнения парапетного узла не годятся кладочные материалы, обладающие высокой степенью влагоемкости: ячеистобетонные блоки из керамзита, газосиликата, пенобетона.

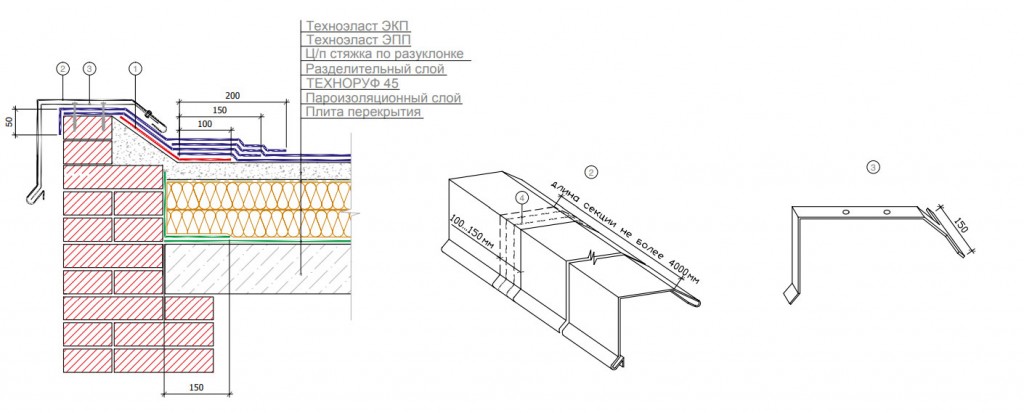

Варианты парапетного фартука

Форма и заделка парапетного фартука зависит от высоты самого парапета. Наиболее распространенный вариант — крепление к металлическому костылю или рейке с герметизацией стыка.

Самый надежный вариант — заведение фартука в специальную выемку в кладке с последующим замоноличиванием мелкозернистым бетоном или цементно-песчаным раствором.

При плоской кровле из наплавляемых рулонных или мастичных материалов фартук можно закрепить к костылю верхней грани парапета.

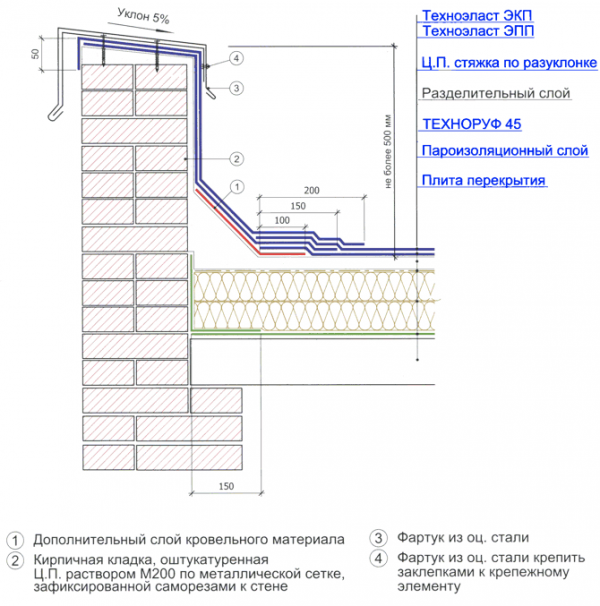

Кирпичный парапет на крыше

При устройстве узла примыкания к парапету на плоской кровле в месте стыка выполняют наклонный бортик под 45° из бетона, цементно-песчаного раствора или деревянных реек с пропиткой антисептиком.

Этот элемент необходим для более плотного примыкания рулонных материалов, препятствует повреждению кровли при ремонте, очистки от снега, а также появлению трещин на материале при отрицательных температурах.

Организация места примыкания

На кровлях из плиточных или волнистых материалов на ширину не менее 0,35 м устраивается сплошной настил из влагостойких ДСП, ОСП или ЦСП.

На настил и парапетную стенку на высоту не менее 350 мм наклеивается гидроизоляционный материал или укладывается фирменный элемент стыка, поверх него укладывается основной кровельный материал, затем крепится на планку или в специальную выемку на стенке парапета защитный фартук, повторяющий профиль кровельного материала. Стык фартука со стеной герметизируется.

Возможный ремонт вблизи узла

Если все же обнаружилась протечка, кровля требует ремонта. Если кровельный фартук заведен под парапетную плиту или накывку из металла, то придется демонтировать всю конструкцию.

Когда фартук заведен в канавку достаточно осторожно отогнуть металлический лист. Далее на место стыка необходимо наклеить или наплавить дополнительные слои водоизоляционного ковра шириной не менее 500 мм.

Нижний слой начинается от верхнего угла треугольного бортика и опускается на кровлю, второй слой наклеивают на стенку парапета под фартук, опускают на бортик и частично на кровлю.

Защитный фартук отгибают в исходное положение.

Если место протечки — плохо загерметизированный стык фартука с вертикальной поверхностью, достаточно очистить металл от герметика и обработать место заново.

ВАЖНО! При кровельных работах необходимо использовать материалы высокой марки морозостойкости — не менее F 50 и прочность — от М 150. У наплавляемых кровельных битумно-полимерных материалов показатель гибкости на брусе должен быть не менее -25°С. Все герметики должны быть предназначены для наружных работ, с защитой от УФ-излучения.

Заключение

проблема парапетного узла — надежная защита стыка вертикальных и горизонтальных плоскостей. В кровлях из плиток и волнистых листов для заделок лучше использовать рекомендации и фирменные элементы производителя, но плоских кровлях следовать требованиям норм.

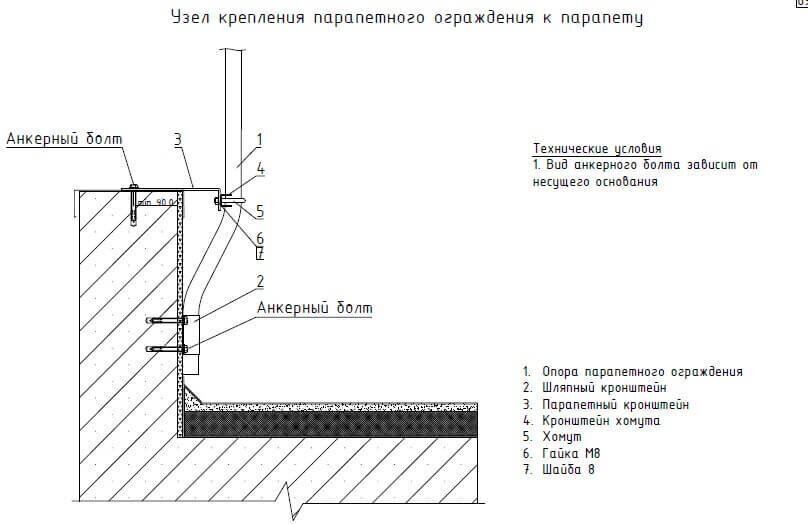

Ограждение эксплуатируемой крыши

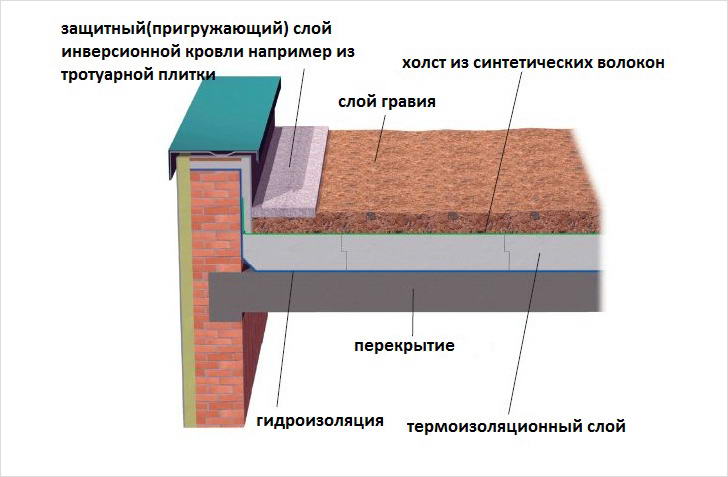

Наверняка вам известно, что эксплуатируемая кровля подразумевает под собой правильно уложенные слои кровельного пирога, в результате чего по поверхности можно ходить и даже устраивать на ней дополнительные элементы. В странах Европы очень распространена тема с озеленением, и жильцы частных домов используют свои крыши в качества места, где можно это осуществлять.

• Когда высота здания не превышает 30 метров, ограждающая конструкция должна иметь высоту более 110 сантиметров, а если первое значение больше, то минимум поднимается до 120 сантиметров. Стоит отметить, что минимальная высота парапета на плоской кровле составляет 45 сантиметров, а максимально возможная 120, поэтому в некоторых случаях вполне можно обойтись и без использования металлических оград
• При устройстве ограждения допускается его уменьшение на величину парапета
• Любые ограждения, кроме стальных систем решетчатого типа могут оборудоваться специальным экраном, как правило, он производится из стекла
• В системе ограждений существуют вертикальные и горизонтальные детали. Между ними должно быть определенное расстояние. Для первых это 10 сантиметров, а для вторых – не больше 30

Данные требования были взяты не из воздуха, а из вполне конкретного источника, в частности из ГОСТ 25772-83.

Серьезной отличительной чертой эксплуатируемых кровель является наличие жесткого и качественно укрытого основания. Кровельный пирог, укладываемый поверх него должен включать в себя только проверенные материалы, обладающие хорошей гидроизоляцией. Что касается плит утеплителя, то они также должны быть из твердого материала, например, минеральной ваты. Именно благодаря такому сочетанию продуктов крышу можно подвергать серьезным нагрузкам.

Металлический парапет

Это наиболее востребованный материал у строителей, в котором отлично сочетаются защитные качества и эстетичность конструкции. Устанавливаются они гораздо быстрее, если сравнивать с другими строительными материалами. Кроме того, металл для этих целей более популярен среди производителей, поэтому на рынке присутствует широкий ассортимент и приличный ценовой выбор. Подходящим материалом может служить металлопрофиль, оцинковка или алюминий.

Исходное сырье имеет три миллиметра толщину. Важно использовать защитные покрытия, поскольку изделие будет подвергаться действию климатических факторов. Если изначально на его поверхность не наносились защитные составы, например, полимеры, алюминий или цинк, то для защиты от коррозии следует нанести хотя бы краску.

Как устанавливается парапет из металла?

Главное крепление осуществляется посредством отгибов, которыми комплектуются подкосы. Отгибы чаще фиксируют к обрешетке. Два соседних элемента ограждения соединяются посредством фальцевания. Также применяется и способ укладки внахлест или с помощью реек.

В процессе укладки рекомендуется брать крепления под цвет конструкции. После проведения монтажных работ отверстия скрываются заглушками, а потом еще заделываются герметиком.

Что представляет собой парапет на крыше плоской кровли и какова его высота по СНиП

Одно из важнейших условий для достойной жизни человека – это гарантия безопасности в рабочей зоне, на улице и в помещении.

Сотрудники строительных фирм, ремонтные рабочие, находящиеся на плоской кровле не могут чувствовать там себя в полной безопасности.

Парапеты играют огромную роль, они активно используются в различных строительных процессах, тем самым защищая здания, территории, обеспечивая их максимальную безопасность и целостность.

Затем чтобы оградить по периметру крышу отдельно взятого здания, обустраивают парапет.

Парапет кровли — предназначение

Парапет – это своеобразный бортик, который размещается по кромке кровельного пирога. Данная конструкция, как правило, сооружается после постройки стен, монтажа перекрытия, а так же после выполнения термоизоляционных и гидроизоляционных работ для кровли.

Фактически это сооружение представляет некое продолжение имеющейся стены. Именно по этой причине, парапет на крыше в большинстве случаев делают из кирпича. Изредка заграждение может быть из металла, каменным, из бетонных панелей или цельных железобетонных конструкций.

На некоторых постройках, возведенных в своеобразной манере исполнения, ограждающие перила делают из нержавейки, стекла, или из комбинации двух-трех материалов.

Функции, которые выполняет данная конструкция:

• Главное предназначение парапета – гарантия защищенности людей.
• Перила способны задержать единовременное схождение большого количества осадков и снежного покрова с крыши.
• Украшает сооружение.
• Маскирует малопривлекательные коммуникационные системы, расположенные на кровле.
• Оказывает активное противодействие сильным порывам ветра. Шквальный ветер может нарушить герметичность кровельного пирога.
• Наличие парапета позволяет создавать на кровле кафе или смотровые площадки.
• Ограждающие перила защищают боковые поверхности крыши, а это в свою очередь улучшает гидроизоляцию кровли.

Изначально парапеты начали применять при строительстве зданий во Франции еще во второй половине 15 века н.э. Немного позднее данным замыслом воспользовались строители Греции, Испании и Италии.

С 1950 года в Советском Союзе зодчие в своих проектах в обязательном порядке предусматривают данную составную часть страховки на плоских или скатных крышах зданий и сооружений повышенной этажности.

Этих канонов, установленных в строительстве, придерживаются и до сих пор.

Подвидом парапетов считаются и перила, их, как водится, используют на балконах и мостах.

Что представляет собой парапет на крыше плоской кровли и какова его высота по СНиПВ данной статье вы узнаете что представляет из себя парапет кровли, какова его минимальная высота и ширина по СНиП, а так же узнаете всё о устройстве узла примыкания парапета из оцинкованной стали к крыше из мягкой кровли и как производится демонтаж парапета.

Этапы работы

Процесс кладки ограждения заканчивается его стяжкой.

1. Начинать стоит с углов. Неопытному строителю необходимо проложить угол на 3—4 ряда.
2. Далее проверяется высота угла с помощью рейки с маркерами, так называемым шаблоном. Отметка должна находится параллельно с верхней гранью кирпича, тогда углы будут равны.
3. Во время работы нужно постоянно следить за горизонтальностью и вертикалью уложения кирпича.
4. Нужно обращать внимание на угол, чтобы он был прямой. Для этого есть угольник.
5. По первому ряду кладки углов натягивается шнур, и укладывается кирпич между углов «ложком».
6. Так кладется три ряда, а затем заполняется тыльная сторона.
7. Конструкция парапета предусматривает специальные канавки, которые нужно сделать на небольшом расстоянии от основания. В них будет помещен край кровельного ковра. На парапетах минимальной высоты эти углубления не делаются, а ковер крепится сверху.
8. Как правило, парапет из кирпича толщиной получается 25 см, таким образом толщина кладки соответствует длине одного целого кирпича. По этой причине четвертый ряд нужно укладывать «тычком» — на лицевую сторону стенки кирпич ложиться торцевой стороной. Таким способом скрепляется парапет.
9. Три ряда «ложком» + четвертый «тычком» кладется до нужной высоты. Если парапет будет высотой до 0,5 м, то лучше улаживать через ряд.
10. Верх тянется стяжкой.

СНиП и ГОСТ ограждений кровли и лестниц

Ограждения должны быть установлены согласно нормативам СНиП и ГОСТ

Любой вид ремонтных или строительных работ не обходится без ссылок на нормы (СНиП) и правила (ГОСТ).

Мало найдётся людей, которые смогли бы усомниться в исключительной значимости этих аббревиатур. Сфера ремонта и строительства буквально пропитана рекомендациями и ссылками на них.

Устройство лестниц и кровли невозможно без строгого соблюдения СНиП для ограждений. Как ни странно, но Нормы и ГОСТ заботятся о нас и о нашем здоровье.

Прежде всего, давайте выясним значение СНиП и ГОСТ при установке ограждений на крышах, площадках, возвышениях или лестницах.

Когда одни люди выполняют строительные работу по заказу других людей и пользуются материалами или услугами третьих людей, то крайний всегда в отпуске. Свод чётких правил – это арбитр.

Какими бы скучными ни казались его пункты и параграфы, в них содержится очень много ценного. Ведь они, учитывая размеры человека, создают условия для нашей безопасности. Именно строительные нормы всегда ходят в паре с Государственным общесоюзным стандартом. Хотя в последние десятилетия чаще звучит «общероссийский», суть остаётся одна – свод правил и нормативных требований к безопасности и соблюдению технологии.

Основные требования к ограждениям и перилам

Не стоит думать, что чем большим периметром перил мы себя оградим, тем меньше будут риски для жизни.

На ровной поверхности в этом нет необходимости, если только это не крыша. Но об этом – позже. Все наши серьёзные риски начинаются с высоты 0,6 м.

Например, для лестницы из 3 ступеней перила не нужны, а из 4 ступеней – обязательны.

Для лестниц выше 0,6 м ограждение обязательно

Задача любых ограждений на лестницах и крышах – предотвратить возможность случайного падения.

Если поручень будет находиться на высоте 0,9 м, то передвижение по лестницам и пребывание на возвышении будет безопасным.

А вот для балконов и разнообразных площадок, расположенных на высоте от 1,8 м и выше, такой ограничитель должен находиться не ниже, чем на 1,07 м от уровня пола.

Если ограничители внешних размеров лестниц и возвышений выполнены из штучных элементов, например, ковка, ригели, деревянные балясины, то максимальное расстояние между ними в 0,15 м не позволит ни одной детской головке пролезть между ними.

Чтобы обезопасить ребенка от травм, в ограждении должны отсутствовать промежутки более 15 см

Если эти ограничители выполнены из листовых материалов, то их прочность и безопасность не должны вызывать сомнений. Например, калёное стекло. Можно постараться его разбить, но его мелкие крошки не поранят вас.

Ограждения из закаленного стекла

Строительные нормы и правила были разработаны ещё в СССР.

Соблюдение их требований позволит не только правильно изготовить или установить любые ограждения. Ввод в эксплуатацию всего объекта не составит затруднений.

А пользование переходами, площадками, балконами будет безопасным.

Нормы и правила ограждений

В строительных нормах и правилах содержатся принципы, определяющие внешние параметры, правильность и необходимость монтажа ограждающих конструкций. В основном это сухие перечни и таблицы, изобилующие терминами и цифрами.

К сожалению, многие параметры, относящиеся к одной группе ограждений, разбросаны по разным документам.

Чтобы сложить единое представление обо всех требованиях к ограждениям внутри зданий и на крыше, необходимо изучить и проанализировать большой объём информации.

Целью этой статьи является ознакомление не с перечнем документов, а с их содержанием. Скорее с обобщёнными выводами, сделанными после ознакомления с разными документами.

Разберём предметно

ГОСТ 25772-83 был принят в последней редакции в 1983 г. Он определяет материалы, допуски и стандарты для промышленного изготовления ограждений для всех типов лестниц, балконов, площадок и крыш.

Важно!Эти требования продиктованы опытом и трезвым расчётом. Они должны применяться повсеместно.

В частности, внутри здания поручни как верхняя граница перил, должны находиться на высоте 0,8 м и выше от уровня наклонной линии ступеней. Тогда, стоя на ступеньке, человек будет опираться рукой на поручень, на высоте не менее 0,9 м.

Ограждение лестницы внутри помещения

Для лестниц снаружи зданий применяются минимальные значения высот соответственно 1,1 м и 1,2 м. Эти правила основаны из соображений безопасности.

Ограждения наружной лестницы

Поскольку на ровных площадках лестниц, балконах, горизонтальных галереях нет наклонного уровня ступеней, то высота ограждения от уровня пола должна иметь такие стандарты:

• внутри помещений – 0,9 м;

Ограждения площадки лестницы внутри помещения

• снаружи помещений – 1,2 м;
• для балконов 10-ти этажного дома (до 30 м от земли) – 1,0 м;
• для балконов домов большей этажности (свыше 30 м от земли) – 1,1 м.

• для детских дошкольных и образовательных заведений поручни на лестницах, площадках, галереях, переходах должны быть на высоте 1,18 м от поверхности ступени или пола. На всех балконах в этих учреждениях поручни должны завершать перила на высоте 1,2 м.

Монтаж

Металлическое ограждения для крыши является аналогом металлического забора. Оно представляет собой вертикально расположенные стойки, расположенные на расстоянии 50 см друг от друга, соединенные между собой горизонтальными перемычками. Материалом изготовления для такого парапета является нержавеющая или оцинкованная сталь.

Краску следует выбирать с включениями полимеров для осуществления более качественной защиты от воздействия влаги.

При выполнении монтажных работ в соответствии с инструкцией не возникает сложностей и проблем в возведении парапета.

1. При выполнении работ следует выполнять все требования техники безопасности при осуществлении работ на высоте. В качестве средства индивидуальной защиты рекомендуется применять монтажный пояс.
2. Для крепления проектируемого ограждения к кровле нужно установить отгибы из прочного материала.
3. Прикрепить вертикальные стойки к отгибам посредством выполнения сварочных работ или просто на болты.
4. Соединение вертикальных стоек с горизонтальными перемычками. Способ соединения применяется аналогично методу, применяемому при работе с вертикальными стойками.
5. Осуществление монтажа подкосов.
6. Крепление отдельных элементов парапета ботами или саморезами для надежности крепления применяемые материалы должны быть оборудованы уплотнительной шайбой.
7. Составом для антикоррозионной обработки следует защитить от воздействия вредных факторов окружающей среды сварочные швы и места соединений.

Пошаговая инструкция

Для качественного и полнофункционального монтирования парапета необходимо выполнять строительные и проектные рекомендации:

1. Ограждение для крыши устанавливается после окончания установки перекрытий и проведения кровельных работ.
2. Каждый ряд ограждающего элемента необходимо армировать металлическим прутом, минимальная длина которого должна быть 0,5 метра. При невыполнении этого правила необходимо будет возводить еще одно ограждение.
3. Для надежности крепления применяют метод крепкого примыкания.
4. Места примыкания обеспечить гидроизоляционным слоем.
5. Кровельный материал крыши следует вправить в специальный желобок, который изготавливается и накладывается на поверхность полки заранее.

В случае если кровля примыкает к крышному ограждению необходимо проведение гидроизоляционных работ, которые проводятся в несколько этапов:

1. Между крышным ограждением и кровлей устанавливается борт под углом в 45 градусов. Такой элемент обычно возводится из раствора, состоящего из цемента и песка. Такая смесь позволит упростить процесс приклеивания слоя гидроизоляции.
2. Популярным гидроизоляционным материалом является рубероид. Приклеивание его осуществляется к основанию кровли к краю ограждения с помощью горячей битумной мастики.
3. Продолжать приклеивать следующий слой можно только после полного остывания предыдущего.
4. Для эффективности проведения работ по водоотталкиванию, верхний слой рубероида следует завести в кирпичную кладку. Если конструкция не предполагает выполнение вышеперечисленных мероприятий, то рубероид крепится планкой, изготовленной из металла, к которой впоследствии будет происходить крепление фартука.
5. Все дополнительные элементы ограждения крепятся к поверхности при помощи дюбелей с последующей обработкой герметиком.
6. Допускается проведение покрасочных работ.

Особенности кровельных ограждений

В большинстве регионов страны существует статистика смертности по вине падения льда с поверхности крыш. Конечно, это касается высоких зданий и сооружений, но замерзшая вода вполне может нанести травму, упав и с небольшой высоты, особенно будет обидно, если при этом пострадает ребенок. Кровельные ограждения создавались для того, чтобы избавить людей от этой проблемы. Стоит понимать, что оградительные конструкции и приспособления имеют различные функции, формы и размеры, поэтому не стоит приобретать продукт, не узнав об его прямом назначении.

Деление снежного покрова на части и его плавный сход могут обеспечить некоторые из снегодержателей, также у них в арсенате имеются виды, полностью блокирующие пласт снега. В случае установки снегоупора в снежных регионах страны возникает необходимость очистки кровли от осадков, и для обеспечения безопасности понадобятся дополнительные ограждения.

Во время эксплуатации кровельная поверхность и ее элементы нуждаются в профилактических осмотрах, а чтобы этот процесс протекал максимально безопасно, были придуманы кровельные ограждения. Именно поэтому в СНиП написано, что все работы по их обустройству должны быть завершены еще до окончания основного строительства.

Несмотря на то, что нормы строительства дают четкие рамки устройства ограждений, например, монтаж защитных конструкций обязателен при высоте объекта свыше 10 метров с кровельным уклоном до 12 градусов, иногда необходимо выходить за них и ограждать крышу строения и при меньших высотах.

Помимо периметра скатной крыши ограждающие конструкции могут устраиваться на:

• Плоских эксплуатируемых крышах.
• Открытых лоджиях.
• Открытых наружных галереях.
• Внешних лестницах.

Несмотря на свою простоту, в некоторых случаях монтаж ограждения – довольно проблематичное занятие. Взять к примеру, многощипцовую разновидность крыши. Ее поверхность обладает множеством скатов и для каждой необходимо установить защиту. Помимо данных работ, следует произвести правильные расчеты, чтобы при воздействии дополнительных нагрузок, которые будут возрастать со скоплением снега на поверхности, она не провалилась.

Что касается мансардного типа, то монтаж ограждения на ней просто невозможно. Это связано с округлым строением стропильной системы.

Одним из главных плюсов плоской крыши считается ее простота. Плоская поверхность позволяет легко проводить монтажные работы и обслуживание. Следовательно, установка ограждений тоже не трудное дело. Если рассматривать эксплуатируемые крыши, то их ограждения будут полностью выполнять свои функции, а в случае неэксплуатируемых они являются лишь защитной системой, чтобы в процессе обслуживания рабочий не смог упасть.

Кирпичный парапет

Ограждающая конструкция на крыше, выполненная из кирпича обычно представляет собой продолжение кирпичной стены здания, которое выполняется после монтажа перекрытий. На этапе проектирования рекомендуется определить требуемую высоту кирпичного «бортика», чтобы при кладке предусмотреть обустройство специальной канавки, которая необходима, чтобы выполнить примыкание кровли к парапету.

Канавка выполняется, если конструкция имеет высоту, превышающую 50 см. В других случаях рулонный кровельный ковер заводится на его верхнюю плоскость с последующим монтажом защитного фартука.

Способы монтажа

Парапеты на плоской кровле сооружаются во время возведения крыши, поэтому этой задачей занимаются профессиональные кровельщики, имеющие допуск к высотным работам, знакомые с правилами техники безопасности. Во время монтажа заградительных элементов используется страховка. После завершения кирпичной кладки, нужно герметично оборудовать узел примыкания кровельного материала. Это можно сделать двумя способами:

Обратите внимание! Главная сложность установки парапета – обеспечение герметичности в месте примыкания к кровельному покрытию. Чтобы обеспечить защиту от протечек и порчи покрытия, в угол между бордюром и крышей вставляют кровельный клин или отливают его из бетона.

Как сделать парапет кровли своими руками

Справиться с этой работой не так сложно, как может показаться. Лучше всего использовать для этого кирпич.

Для начала нужно составить чертеж парапета – в первую очередь следует определиться с его размерами. Например, если вам нужно ограждение высотой в 60 сантиметров, и вы хотите использовать металлические перила, то вовсе не обязательно возводить кирпичную стенку такой высоты. Вполне достаточно кладки из кирпича высотой 20 см и 40 см металлических перил.

Для выполнения работы вам потребуются следующие материалы:

• кирпич;
• арматура диаметром 3-4 миллиметра (металлическая или стеклопластиковая);
• цемент, песок и вода для приготовления нужного количества раствора;
• гидроизоляционный материал (мастика или рубероид);
• оцинкованная жесть.

Когда схема готова и необходимые материалы закуплены, можно приступать к работе:

1. Прочное основание (обычно бетонное) густо смазывается цементно-песчаным раствором.
2. На раствор укладывается первый ряд кирпичей, которые промазывают также между собой для придания конструкции монолитности.
3. На каждый ряд укладывается тонкая арматура (например, базальтовая сетка кладочная) – она вдавливается в раствор, и в результате готовое ограждение сможет выдерживать значительные боковые нагрузки.
4. Когда высота кладки достигнет требуемой, нужно позаботиться о надежной гидроизоляции. Для этого стык между ограждением и крышей оборудуется клином. Можно вырезать подходящий из древесины или же залить форму из бетона.
5. После того, как клин будет готов, применяется рубероид или мастика – стык надежно защищается от влаги.
6. Завершающий этап – установка фартука парапета. Для этого подойдет любой лист оцинкованной жести. Из него изготавливается фартук (форма может быть разнообразной), который устанавливается поверх ограждения. Фиксируется он при помощи дюбелей.

Важно! Каждый узел ограждения на парапете надежно герметизируется.

Сами видите, при наличии всех требуемых материалов и самых простых инструментов, справиться с такой работой можно без особых трудностей.

Водоотвод с кровли и снегозадержание

9.1 Для удаления воды с кровель предусматривается внутренний или наружный организованный водоотвод.

В соответствии с СНиП 31-06 допускается предусматривать неорганизованный водоотвод с крыш 1 — 2-этажных зданий при условии устройств козырьков над входами.

9.2 Водосточные воронки внутреннего организованного водоотвода должны располагаться равномерно по площади кровли на пониженных участках, на самом низком участке при необходимости предусматривают аварийный водоотвод при помощи парапетной воронки (приложение Ж). Число воронок в зависимости от ее пропускной способности, площади кровли и района строительства определяют по СП и СП

9.3 При неорганизованном водоотводе вынос карниза от плоскости стены должен составлять не менее 600 мм.

9.4 Присоединение воронок, установленных по обеим сторонам деформационного шва, к одному стояку или к общей подвесной линии допускается предусматривать при условии обязательного устройства компенсационных стыков.

9.5 На крышах с чердаком и в покрытиях с вентилируемыми воздушными каналами приемные патрубки водосточных воронок и охлаждаемые участки водостоков должны быть теплоизолированы и обогреваемы.

9.6 В покрытиях с несущим настилом из профилированного листа для установки водосточных воронок должны быть предусмотрены поддоны.

9.7 При наружном организованном отводе воды с кровли расстояние между водосточными трубами должно приниматься не более 24 м, площадь поперечного сечения водосточных труб должна приниматься из расчета 1,5 см2 на 1 м2 площади кровли.

9.8 Соединение водоизоляционного ковра с воронкой может быть предусмотрено при помощи съемного или несъемного фланца либо интегрированного соединительного фартука, при этом последний должен быть совместимым с материалом водоизоляционного ковра.

9.9 Водостоки должны быть защищены от засорения листво- или гравиеуловителями, а на эксплуатируемых кровлях-террасах над воронками и лотками предусматривают съемные дренажные (ревизионные) решетки.

Высота примыкания кровли у дверей выхода на покрытие (крышу) должна быть не менее 150 мм от поверхности водоизоляционного ковра, защитных слоев или грунта озелененной кровли.

В местах перепада высот (при каскадном водоотводе) на пониженных участках кровель следует предусматривать ее усиление защитными слоями в соответствии с настоящих норм,

На кровлях зданий с уклоном 5 % (~ 3°) и более и наружным неорганизованным и организованным водостоком следует предусматривать снегозадерживающие устройства, которые должны быть закреплены к фальцам кровли (не нарушая их целостности), обрешетке, прогонам или к несущим конструкциям покрытия. Снегозадерживающие устройства устанавливают на карнизном участке над несущей стеной (0,6 — 1,0 м от карнизного свеса), выше мансардных окон, а также, при необходимости, на других участках крыши.

При применении трубчатых снегозадержателей под ними предусматривают сплошную обрешетку. Расстояние между опорными кронштейнами определяют в зависимости от снеговой нагрузки в районе строительства и уклона кровли.

При применении локальных снегозадерживающих элементов схема их расположения зависит от типа и уклона кровли, которая должна быть предоставлена изготовителем этих элементов

Для предотвращения образования ледяных пробок и сосулек в водосточной системе кровли, а также скопления снега и наледей в водоотводящих желобах и на карнизном участке следует предусматривать установку на кровле кабельной системы противообледенения.
