Ограждение котлована на строительной площадке СНИП

Крепления котлованов

Мы выбираем оптимальную технологию устройства распорной системы (распорное устройство) котлованов с учетом конкретных задач и индивидуальных условий строительства. По всему периметру выполняется монтаж железобетонных обвязочных поясов (обвязочные балки) на основе профильного металлопроката, используемых в качестве несущей конструкции распорной системы. Обвязочные балки устанавливаются для компенсации внешних нагрузок и равномерного рассредоточения усилий по всему периметру. Для крепления котлованов предназначена распорная система из труб (распорное устройство), упирающихся в обвязочные пояса (обвязочные балки).

В результате проводимых работ обеспечивается:

• Одновременное возведение фундамента и стен;
• Устройство качественного заслона, защищающего от грунтовых вод и обрушений;
• Минимизация влияния строительных процессов на рядом расположенную застройку;
• Сокращение сроков возведения строительного объекта;
• Повышение общей безопасности выполняемых работ.

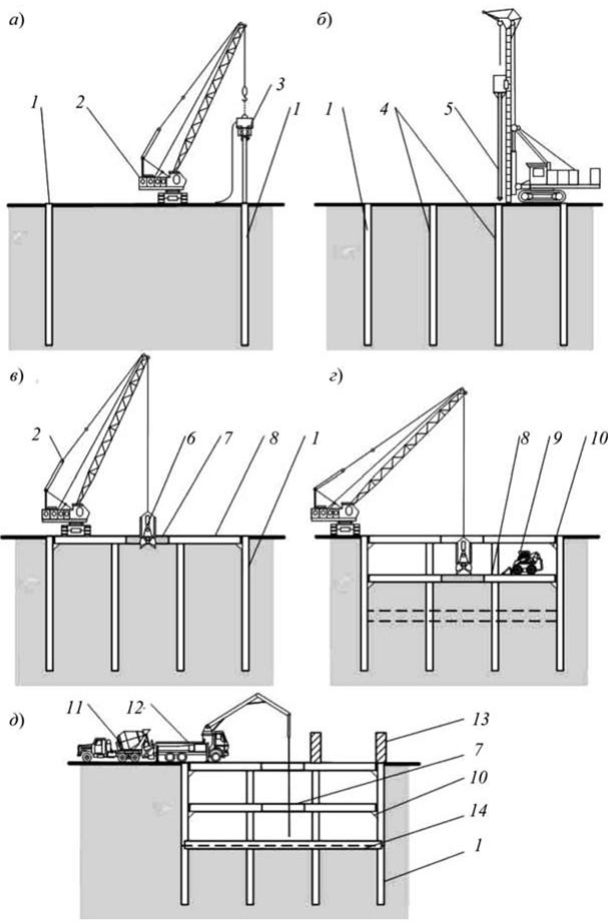

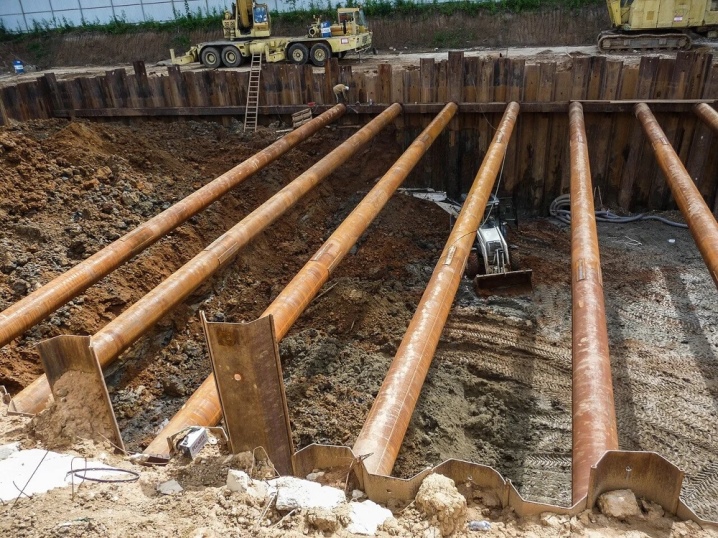

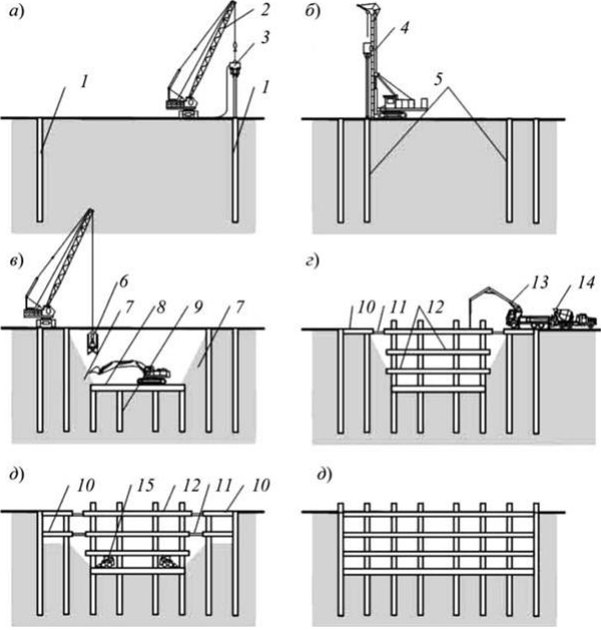

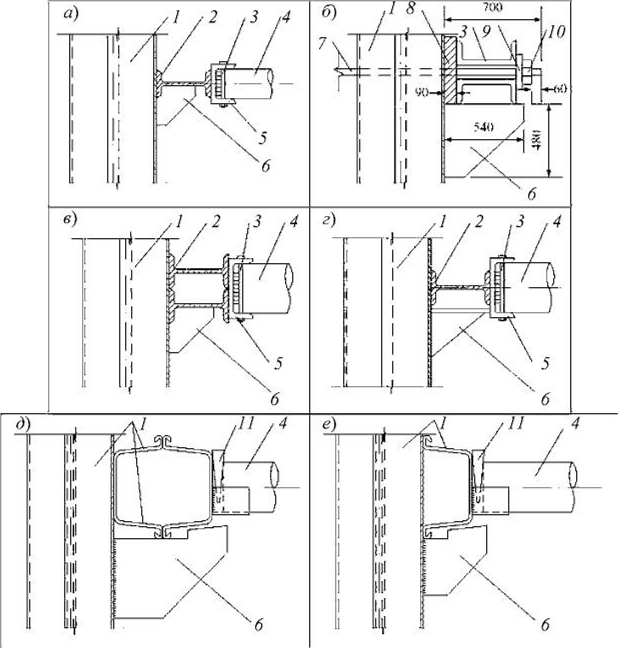

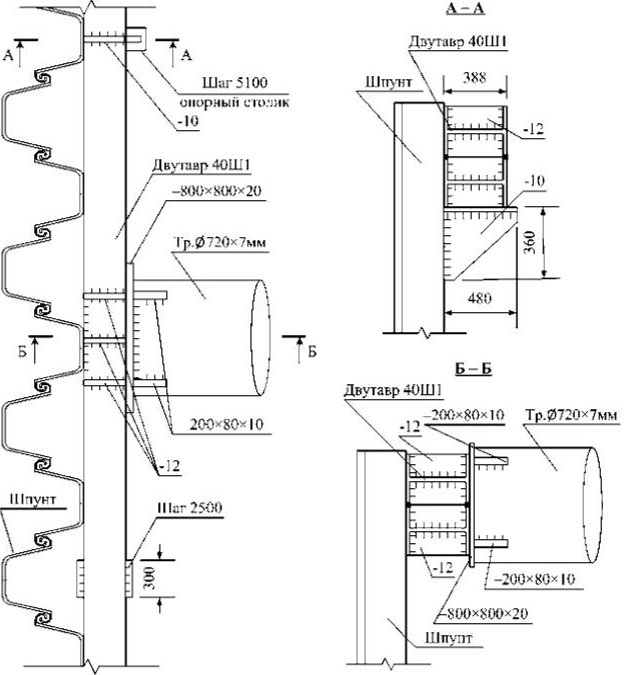

Распорная система преимущественно создается из труб диаметром 219-830 мм, один конец их фиксируется в распределительных балках, а другой — закрепляется в грунте либо на противоположном участке обвязочной конструкции (обвязочные балки).

Ограждение котлована

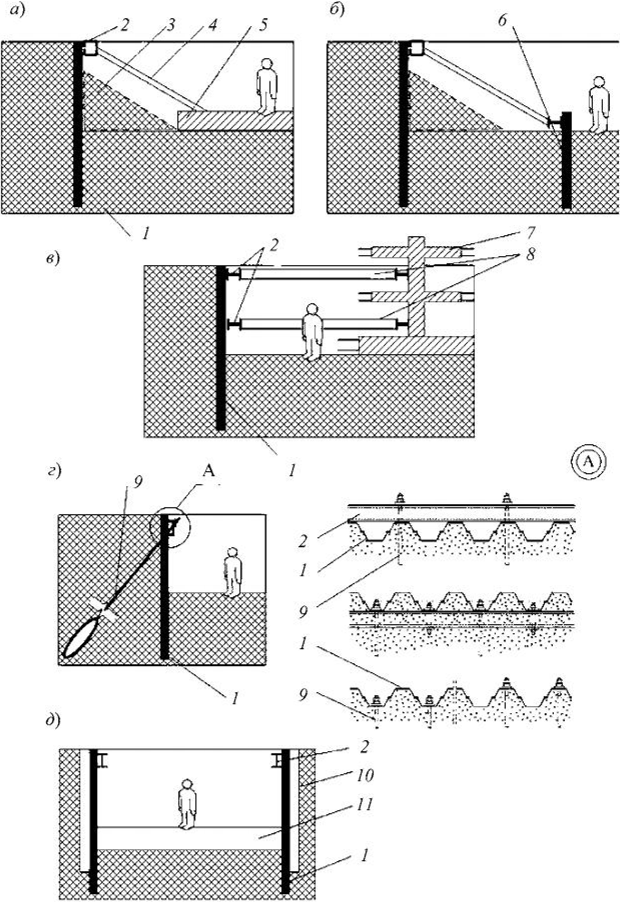

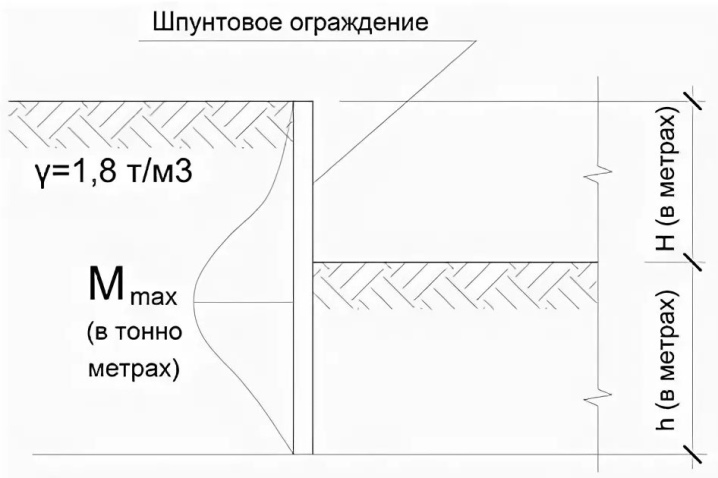

Ограждение котлована, отрываемого на слабых грунтах, насыщенных подземными водами, плывунами и пр., имеет вид вертикальной стенки, расположенной по периметру всего котлована. Обычно ее строят из готовых элементов (металлопроката, труб, свай, специальных конструкций – шпунтовых элементов и т. п.), забиваемых или вдавливаемых в грунт. Стены могут дополняться элементами жесткости, распорными балками и даже целыми распорными системами, забирками – элементами стены, предотвращающими прохождение грунта между сваями, и т. д.

Основное назначение ограждающих стен котлована:

• предотвращение осыпания стен котлована или подземного сооружения, а также обеспечение их устойчивости;
• уменьшение количества грунта, удаляемого при разработке котлована;
• уменьшение или полное предотвращение отрицательного влияния устроенного котлована на близстоящие сооружения, здания (как соседние здания, так и подземные тоннели, и другие сооружения);
• полная защита от поступления грунтовых подземных вод в котлован или значительное их уменьшение.

Классификация шпунтовых сооружений

Для работы необходимо точно знать, с какой целью производится рытье котлована, его размеры и свойства почвы, от этих параметров зависит применение разных вариантов свайных рядов. Шпунты могут быть изготовлены из металла, дерева или железобетона. У каждого вида есть свои положительные стороны и свои минусы.

Деревянные – их изготавливают из отдельных брусочков или составляют из досок, которые соединяют с помощью гвоздей. Неудобство состоит в том, что их нельзя использовать повторно. Постоянное применение новых шпунтовых ограждений делает строительство экономически невыгодным.

Металлические могут быть выполнены из стали. Чаще всего для их производства используют трубы, диаметр которых может варьироваться от 219 до 530 мм. Тип металлических свай зависит от того, насколько глубоким будет котлован, и от особенностей грунта. Шпунты из металла удобнее деревянных, поскольку могут быть использованы несколько раз. После извлечения их осматривают, если образовались какие-то дефекты, то их нужно устранить, и после этого можно применять изделие повторно.

Железобетонные шпунты забивают в землю с помощью специального молотка. Вокруг сваи, опущенной в землю, грунт становится более плотным, это создает трудности для погружения соседних. Поскольку вставлять их нужно очень близко другу к другу, а процесс этот достаточно трудоемкий, применяют такой вид шпунтового ограждения только в том случае, если это вызвано необходимостью, и сами шпунты становятся частью фундамента. В основном их используют для строительства мостов или при берегоукрепительных работах, сооружении дамб.

Выбрать вид шпунтового ограждения можно после того, как определено назначение будущего объекта и исследованы особенности грунта. Наиболее удобными, долговечными и экономически выгодными являются металлические сваи.

Шпунтовое ограждение котлована в Москве от «БУРЭКС»: с нами легко строить!

Шпунтовое ограждение прослужит долго и обеспечит надежную защиту только в том случае, если проведение предварительных расчетов и буровых работ были доверены профессионалам. «БУРЭКС» имеет необходимые сертификаты и лицензии для проведения буровых работ и установки шпунтов как в черте города, так и за его пределами. Мы тщательно контролируем весь процесс установки металлических труб для создания сплошного шпунтового ограждения, при этом минимизируя вибрационные нагрузки на грунт или расположенные поблизости здания. Стоимость шпунтования составляет от 150 до 1000 рублей за метр: важно учитывать диаметр и глубину скважины, а также объем и сложность работы. Оформить заказ или получить консультацию специалиста можно прямо на сайте. Достаточно оставить заявку и мы свяжемся с вами для уточнения всех вопросов.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии. ТТК предназначена для использования при разработке Проекта производства работ (ППР) строительными подразделениями и является его составной частью согласно МДС

1.2. В настоящей ТТК приведены указания по организации и технологии производства работ при укреплении стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки, определен состав производственных операций, требования к контролю качества и приемке работ, плановая трудоемкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.

1.3. Нормативной базой для разработки технологических карт являются:

— типовые чертежи;

— строительные нормы и правила (СНиП, СН, СП);

— заводские инструкции и технические условия (ТУ);

— нормы и расценки на строительно-монтажных работы (ГЭСН-2001 ЕНиР);

— производственные нормы расхода материалов (НПРМ);

— местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТК — описание решений по организации и технологии производства работ по укреплению стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки, с целью обеспечения их высокого качества, а также:

— снижение себестоимости работ;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организации ритмичной работы;

— рациональное использование трудовых ресурсов и машин;

— унификации технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов работ по укреплению стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки.

Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.

1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объемов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.

Порядок привязки ТТК к местным условиям:

— рассмотрение материалов карты и выбор искомого варианта;

— проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;

— корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;

— пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;

— оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.

1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы в III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по укреплению стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки с применением наиболее современных средств механизации, прогрессивных конструкций и материалов, способов выполнения работ.

Технологическая карта разработана на следующие объёмы работ:

— площадь укрепления котлована (13,0х5,0х4,5 м)

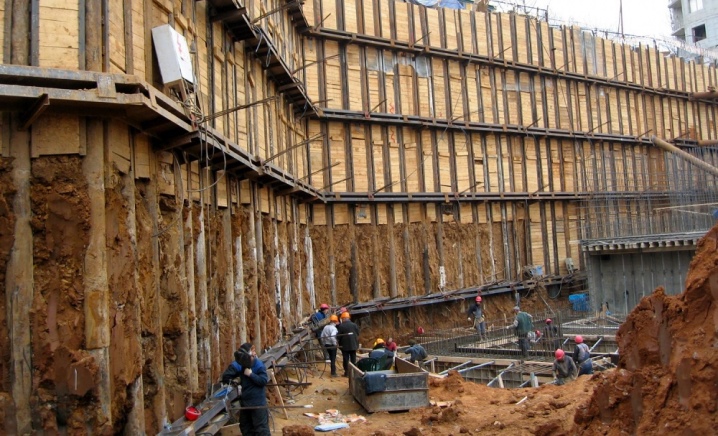

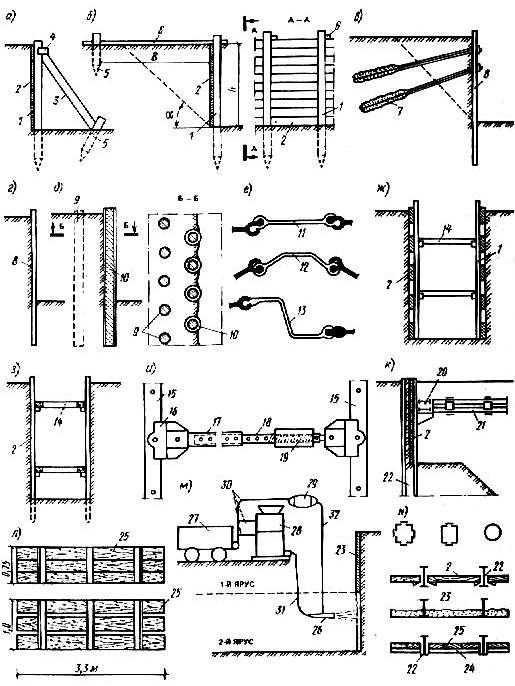

Крепления котлованов сваями с деревянной заборкой между ними

Крепление котлованов сваями с деревянно заборкой применяется при слабых грунтах, не допускающих рытья котлована на полную глубину. Кроме того часто устройство поперечных распорок при креплении котлована нежелательно, так как затрудняет производство работ в котловане. При большой ширине котлована или сложной его форме распорки вообще невозможно поставить. Поэтому во всех таких случаях прибегают к устройству крепления сваями с деревянной забивкой между ними. Этот тип креплений состоит в следующем: до начала рытья забивают в грунт деревянные, а иногда и стальные (железные) сваи, так называемые маячные сваи, на расстоянии 1,5-2 м друг от друга в зависимости от глубины котлована (рис. 43); между этими сваями по мере углубления выемки со стороны откоса укладываются отдельные доски крепления. Сваи забиваются на глубину, несколько большую глубины котлована, с таким расчетом, чтобы до окончания рытья котлована свая оставалась бы достаточно устойчивой. Для усиления устойчивости маячных свай их верхние концы заякоривают в откосе или подпирают подкосами, упирая последние в забитые на дне котлована свайки.

Крепления котлованов сваями с заборкой могут устраиваться и в предварительно вырытых котлованах, если в котловане нежелатльно иметь распорок, а грунт допускает рытье без предварительно установленных креплений.

Ограждение котлована на строительной площадке СНиП

• СНиП на строительные работы
• Временные строительные ограждения
• Ограждение котлована и траншей
• Особенности временных строительных ограждений
• Ограждения из металла

СНиП на строительные работы

Организация и производство работ в строительстве и реконструкции любого вида здания или сооружения относится к строительным процессам исключительной важности.

На период производство работ разрабатывается проект организации и производства работ, который становится основным документом для проведения всех видов строительных и монтажных работ.

Строительное производство, как правило, производится согласно нормам и правилам СНиП «Организация строительного производства» и делится на три основных периода, которые классифицируются как:

1. Подготовительный;
2. Основной;
3. Заключительный.

Согласно положений этого документа все работы по строительству, реконструкции и ремонту относятся к строительному производству, способному вызвать опасные ситуации, связанные с жизнедеятельностью рабочих и посторонних лиц, оказавшихся в районе, где производятся работы. Требования, приведенные в этом документе должны соблюдаться в обязательном порядке, как небольшими организациями, так и крупными корпорациями.

По требованиям СНиП 12-03, ПБ 10-382 и других нормативных правовых актов все строительные площадки, на которых производятся строительные, монтажные или ремонтные работы должны быть ограждены, чтобы обеспечить безопасное проведение работ, а также и безопасность жизнедеятельности рабочих и посторонних лиц, которые могут оказаться вблизи строительной площадки.

Строительная площадка относится к опасной зоне, в которой степень опасности зависит от работ как строительных, так и монтажных, поэтому она ограждается временными ограждениями. Это требование условий производства работ, которые напрямую связаны с требованиями техники безопасности. При ограждении определяются границы зоны.

Временные строительные ограждения

В подготовительный период проводятся все виды работ по установке временных ограждений, предусмотренных проектом организации работ.

Установка временных ограждений вызывается в первую очередь необходимостью обеспечением безопасности, а тип ограждения и способ определяются условиями самой строительной площадки и характером строительного процесса. Этим вопросом на стройплощадке занимается ответственное лицо из числа руководителей. Он несет ответственность за безопасность жизнедеятельности и проведение работ.

Временные строительные ограждения устанавливаются на всех действующих площадках, где непосредственно ведутся строительно-монтажные работы. Обязательно их установления также на объектах, на которых находятся здания и сооружения в аварийном состоянии, подлежащее сносу либо реконструкции.

В этом случае временные ограждения служат для защиты прохожих от падения разрушившихся элементов здания.

Кроме того здание, находясь в аварийном состоянии, возможно начало разрушаться, и некоторые конструктивные элементы могут при малейшем воздействии на них обрушиться, что может привести к плачевным последствиям и человеческим жертвам.

Здание или сооружение в аварийном состоянии является большой угрозой и относится к объектам повышенной опасности.

Человек, не имеющий отношение к строительным работам, не всегда обращает внимание на плакаты с предостережениями, которые находятся на территории площадки: «Окрашено!», «Высокое напряжение!» или «Осторожно, открытый люк!», поэтому временное ограждение стройплощадок будет как нельзя кстати. Оно визуально обозначает строительную площадку.

Ограждение котлована и траншей

Земляные работы относятся к основному периоду производства работ.

В этот период проводятся работы первого цикла, заключенные в подготовке подземной части здания или сооружения и проведение инженерных коммуникаций.

Но их невозможно провести без котлована, поэтому любое строительство начинается именно с разработки котлована.

При производстве земляных работ, связанных с разработкой котлована или траншей под инженерные коммуникации участок должен быть обязательно отгорожен. Также необходимо повесить предупредительные знаки.

Временное ограждение котлована и траншей устраивается до окончания земляных работ, в которые входит и устройство обратной засыпки. Связано это с тем, что при разработке котлована участвуют в работе много механизмов, таких как экскаватор, бульдозер и автосамосвалы.

Также есть вероятность того, что могут обрушиться откосы выемок. А в темное время суток постороннее лицо, который окажется на строительной площадке может наехать или провалиться в котлован или траншею.

Применяют для ограждения участка шпунтовые фермы, которые выглядят как сплошная водонепроницаемая стена. Технология сборки шпунтовых ферм включает в себя установку свай, на которые монтируются сборно-монолитные конструкции стен.

Также временные ограждения устанавливаются в местах проведения следующих видов работ:

• Ремонтных;
• Дорожных;
• На аварийных участках дорог;
• В водопроводных и канализационных системах.

Временное ограждение строительной площадки производится с целью обеспечения техники безопасности при выполнении строительно-монтажных работ.

Также ограждение предназначено для охраны от проникновения на строительную площадку посторонних лиц, обеспечения целостности и сохранности оборудования и механизмов, которые находятся на территории.

Шпунтовое ограждение котлована из труб

Бурокасательные сваи – технология устройстваУкрепление фундамента буроинъекционными сваями

Компания оказывает услуги по устройству шпунтового ограждения строительного котлована. У нас работают опытные профессионалы, в нашем распоряжении есть необходимая спецтехника, мы имеем большой опыт успешного решения подобных задач. Все это дает возможность выполнять заказы различной степени сложности качественно и точно в сроки, указанные в договоре.

Виды ограждений

Шпунтовое ограждение котлована представляет собой стенку, выполненную из металлических или железобетонных элементов. В некоторых случаях применяются деревянные столбы или сочетание металлических столбов и деревянных перемычек; но такие конструкции недолговечны, и если и используются, то, как правило, в качестве временных. Существует несколько типов ограждений, разница между которыми заключаются, в первую очередь, в том, какие элементы применяются для их создания:

• шпунт Ларсена;
• обычные железные шпунты;
• металлические трубы;
• железобетонные сваи.

У каждого из перечисленных вариантов есть свои достоинства. Так, шпунт Ларсена, характерные особенности которого – желобообразная форма и наличие пазов или замков, дает возможность быстро создавать прочную стену, в которой все элементы соединены друг с другом. Но его цена сравнительно высока, поэтому в ряде случаев выгоднее использовать ограждения из металлических труб различного диаметра. Железобетонные сваи стоят несколько дороже, но их можно не извлекать из почвы, а использовать как часть фундамента будущей постройки – такая технология часто применяется при возведении многоэтажных домов.

Если вы не уверены, какое ограждение подойдет для вашего котлована, обратитесь к специалистам компании “Строймастер”, и они предложат оптимальный вариант с учетом таких критериев, как цена, надежность и продолжительность работ по установке.

Особенности устройства

Элементы, из которых состоит шпунтовое ограждение, устанавливаются в почву различными способами. Выбор конкретного метода определяется множеством факторов, среди которых:

• тип конструкции;
• характер грунта;
• особенности участка, на котором производятся работы, – размеры, возможности для подъезда техники;
• пожелания заказчика.

Основные технологии, применяемые при создании шпунтовых стен, – это:

• забивка – элементы забиваются при помощи коперного оборудования, наносящего мощные удары по их верхней части;
• вдавливание – шпунты или сваи вдавливаются в почву под воздействием большой давящей массы;
• вибропогружение – на конструктивные элементы воздействует вибрация, передаваемая на грунт и способствующая его разрыхлению.

Также технологии могут комбинироваться. Например, в ряде случаев имеет смысл использовать вибровдавливание: обычное вдавливание сочетается с вибрационным воздействием, разрыхляющим грунт и упрощающим погружение столба в почву.

Вибропогружение особенно хорошо подходит для сухих песчаных грунтов, а вдавливание чаще применяют при погружении конструктивных элементов в глинистую почву. Забивка – универсальный метод, он нередко применяется, когда грунт чрезвычайно плотный.

Какая техника используется?

При ограждении строительного котлована используется разнообразная колесная или гусеничная техника. Выбор конкретной машины зависит от того, какая технология используется. Например, под сваи необходимо предварительно бурить скважины, а для погружения шпунтов в почву вдавливающим методом используются установки статического вдавливания.

Широко применяется навесное оборудование. Так, на обычный экскаватор можно установить гидромолот, дающий возможность производить забивку, или вибропогружатель.

Какую технику выбрать – колесную или гусеничную? Как правило, гусеничные модели имеют отличную проходимость, превосходят колесные машины по производительности и отлично подходят для работы на неровных участках. Но у них есть определенный недостаток – низкая скорость передвижения. К тому же при перемещении по асфальтовым дорогам они портят покрытие. Следовательно, при использовании гусеничной техники для создания ограждения строительного котлована необходимо будет доплачивать за ее доставку.

Колесная спецтехника может добраться к месту проведения работ своим ходом. В данном случае важно выбрать оборудование, по производительности оптимально соответствующее задаче, которую необходимо решить.

Где используются шпунтовые ограждения

Как правило, такие конструкции применяются при создании строительного котлована. Они используются для укрепления его стенок и обеспечивают дополнительную защиту от грунтовых и дождевых вод. Но есть и другие способы их применения, например, для укрепления:

• береговой линии;
• стенок прудов и других искусственных водоемов;
• разнообразных насыпей, например, тех, что создаются при прокладке автотрасс.

Выполним работу быстро, качественно, недорого

Если вам необходимы услуги по созданию шпунтового ограждения, обращайтесь в компанию “Строймастер”! Мы:

Гарантируем высокое качество и выгодную стоимость услуг.

У вас есть вопросы? Звоните по указанному на сайте телефону, и опытные специалисты предоставят необходимые консультации.

Технология монтажа шпунтов вокруг котлована

Технология обустройства шпунтового ограждения котлована практически не имеет отличий при реализации ударного либо вибрационного метода погружения. Разница заключается лишь в принципе работы навесного оборудования копровой установки, тогда как подготовительные работы, стропирование и последовательность погружения полностью идентичны.

Рис. 1.8: Захваты для стропирования шпунта

Рассмотрим основные этапы монтажа шпунтового ограждения котлована:

• Производится поставка шпунта на объект. При длине металлопроката до 10 метров для этого используются тягачи с низкорамными полуприцепами;
• С помощью стрелового крана шпунт разгружается и складируется по периметру котлована так, чтобы обеспечивался максимально оптимизированный режим работы копровой установки;
• Выполняется разметка контура ограждения, после чего начинает работать сваебойный агрегат;
• С помощью установленной на копр лебедки, оборудованной стальными тросами, производится стропирование шпунта и его перемещение к месту забивки;
• На шпунт одевается наголовник дизель молота либо вибропогружателя и шпунтина устанавливается на месте забивки;
• Выверяется положение шпунта относительно вертикали и производится направляющее погружение на несколько десятков сантиметров;
• Выполняется демонтаж строповки и шпунтина забивается на проектную глубину.

Аналогичным образом погружается весь последующий шпунт до тех пор, пока не будет сформировано замкнутое ограждение, опоясывающее весь периметр котлована.

Рис. 1.9: Процесс обустройства ограждения из шпунта Ларсена

Шпунт Ларсена ГОСТ

• ТУ №14-2-879-89 «Прокат металлический горячекатаный шпунтовой Ларсен»;
• ТУ №14-102-147-93 «Шпунт Ларсена Л5 корытообразного типа».

Важно : требования к стали, из которой изготавливается шпунтовый профиль, приведены в ГОСТ №27772 «Прокат для строительных металлических конструкций», согласно которому для производства шпунта может использоваться сталь, обладающая классом прочности 320, 270 и 240.

Маркировка шпунта, технология отбора образцов для химического анализа металла и правила его приемки указаны в ГОСТ №7566 «Металлопродукция».

Проверка устойчивости шпунта к растягивающему давление осуществляется согласно ГОСТ №1497, к сгибающему давлению — по ГОСТ №14019, к ударным нагрузкам на изгиб — по ГОСТ №9454.

Рис
