Обвязка свайного фундамента: брусом и швеллером своими руками

Роль обвязки

При заделке этой основы дома нельзя обойтись без такого важного этапа, как обвязка свайного фундамента. Когда установлены все опоры, то их обязательно требуется скрепить между собой балками, чтобы в результате получился цельный каркас. Это и называется обвязка дома, или ростверк. Делая обвязку, преследуют несколько целей:

• объединение всех опор в цельную жесткую конструкцию;
• равномерное распределение на каждую сваю общей нагрузки на фундамент;
• выравнивание огрех (в горизонтальном положении здания) при установке свай, в особенности когда стройка выполняется своими руками;
• защита стен дома от соприкосновения с грунтом и негативного воздействия на них.

Свайный фундамент набирает почитателей

Фундамент и нижняя обвязка две базовые составляющие каркасного дома. Ошибки либо дефекты каждой из этих частей приведут к плачевным последствиям. Быстровозводимое жильё хочется поставить на такой же безусадочный и скорый в изготовлении фундамент. Не счесть предложений по относительно новому типу опоры строительных объектов. История фундамента на винтовых сваях коротка – 100 лет. В Советском Союзе они появились 50 лет назад. Стали предлагаться массово только несколько лет. Безответственные люди, не разобравшиеся в сути технологии, привыкшие делать на глазок, создали незаслуженную антирекламу перспективному направлению быстровозводимых, относительно недорогим, экологичным фундаментам.

Отечественные буровые установки «Сваебур» (Svaibur–S1) или Сваекрут «Торсион» в течение одного рабочего дня способны установить потребное количество винтовых опор для каркасного дома большой площади с любой геометрией рельефа без предварительного выравнивания и уплотнения грунта. Представьте, какой объём земляных и бетонных работ проходят мимо. Приплюсуйте затраты времени, стоимость труда и материалов… Экономически целесообразнее отказаться от трудоёмкого бетона.

Зачем нужна обвязка свайного фундамента

Ростверк — это конструкция, соединяющая столбы установленных в землю свай по периметру основания а также по контуру расположения внутренних стен дома.

Если установить дом непосредственно на отдельно стоящие сваи, укомплектованные оголовками, конструкция фундамента, по сути, не будет является единой системой — на каждую сваю будет оказываться разная внешняя нагрузка, в результате чего такой фундамент очень быстро «поведет».

Совет эксперта! Наиболее экономичной и простой в обустройстве является обвязка брусом, наиболее прочной и надежной — обвязка железобетонной лентой.

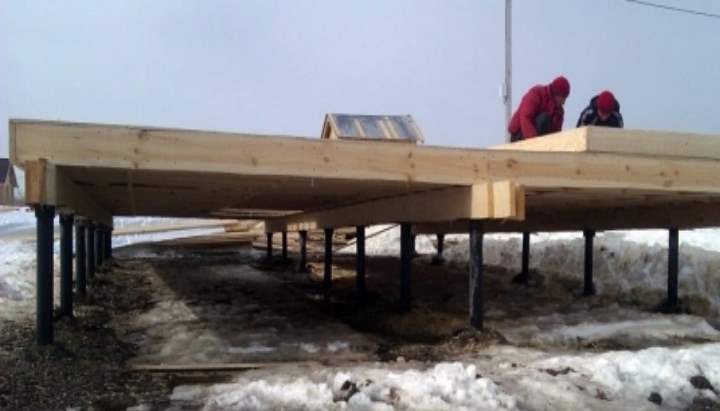

Рис 1.2: Дом на фундаменте из забивных ЖБ свай с ростверком из бруса

Благодаря наличию ростверка, жестко связывающего сваи в единую конструкцию, расположенные в земле столбы получают дополнительную устойчивость к негативному воздействию грунта. Они становятся невосприимчивыми к сдвигам почвы, сезонному пучению и выталкивающим нагрузкам.

Выполнив обвязку свайного фундамента вы получаете гарантию того, что основание вашего дома будет прочным и надежным, а качественный фундамент, как известно, является основным условием, определяющим долговечность любого строения.

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Как правильно обвязать свайный фундамент | Город свай

Фундамент свайно-винтовой с обвязкой брусом может сочетаться с металлическим швеллером. Обвязка нужна, чтобы правильно зафиксировать свайный фундамент, надежно зафиксировав его в проектном положении. Фундамент свайно-винтовой с обвязкой брусом предотвращает смещение фундамента под воздействием внешних сил.

Правильно обвязанный свайный фундамент позволяет равномерно распределить нагрузку на все сваи. Чтобы узнать чем и как правильно обвязать свайный фундамент или винтовые сваи, нужно провести расчет нужного объема свай для фундамента. Чем их больше, тем меньшим сечением у фундамента свайно-винтового с обвязкой брусом. Также верно и обратное.

Основные типы обвязки свай своими руками

Свайно-винтовой фундамент, с обвязкой брусом или швеллером, обеспечивает прочное основание зданию. Обвязка часто применяется в современном строительстве. Винтовые фундаменты позволяют возводить здания на неустойчивых грунтах. Применение свайно-винтовых фундаментов можно посоветовать на этапе возведения новой постройки или для укрепления готового фундамента. Дополнительное применение свайно-винтовых конструкций поможет в ремонте или реконструкции частного дома, при повышении веса здания.

Для проведения работы своими руками, понадобятся следующие материалы и инструменты:

• брус;
• швеллер;
• уровень;
• сварочный аппарат;
• закладные шпильки;
• электропила.

Для удержания свай в пазах, необходимо надежно их укрепить. В частном строительстве домов обвязку делают брусом, укрепленным швеллером. Для правильной обвязки свайного фундамента, это требование не является обязательным. Сверху на сваи можно прикрепить специальные оголовки. Но если высота винтовых свай более 60 см, то сделать их обвязку необходимо.

Рекомендации по обвязке свай швеллером

Соединяя опоры швеллером важно правильно состыковать обе балки. Надежным методом соединения швеллеров принято считать соединение в накладку. Делается укрепление продольными балками, затем они закрепляются на выровненных по высоте винтовых сваях. Если длина балки превышает 4 метра, стыковка выполняется на промежуточной опоре. Прочность конструкции от этого не страдает, поскольку ослабленный швеллер имеет надежную опору — винтовые сваи. При таком способе нагрузка распределяется равномерно.

Для увеличения жесткости конструкции можно обвязать ее металлическим швеллером. Чаще всего используют швеллер шириной 160 мм. В случае, когда диаметр свай 108 мм, можно обойтись швеллером шириной 140 мм. Обвязка большого фундамента обычно требует применения спецтехники. В индивидуальном строительстве редко есть такая возможность, а потому укрепление швеллером применяется редко.

При соединении швеллерных балок можно применять сварочный шов или болтовое соединение. Для укрепления конструкции металлическим материалом, необходимо предварительно защитить его от коррозии. Защиты от коррозии можно добиться антисептиками или креозотом.

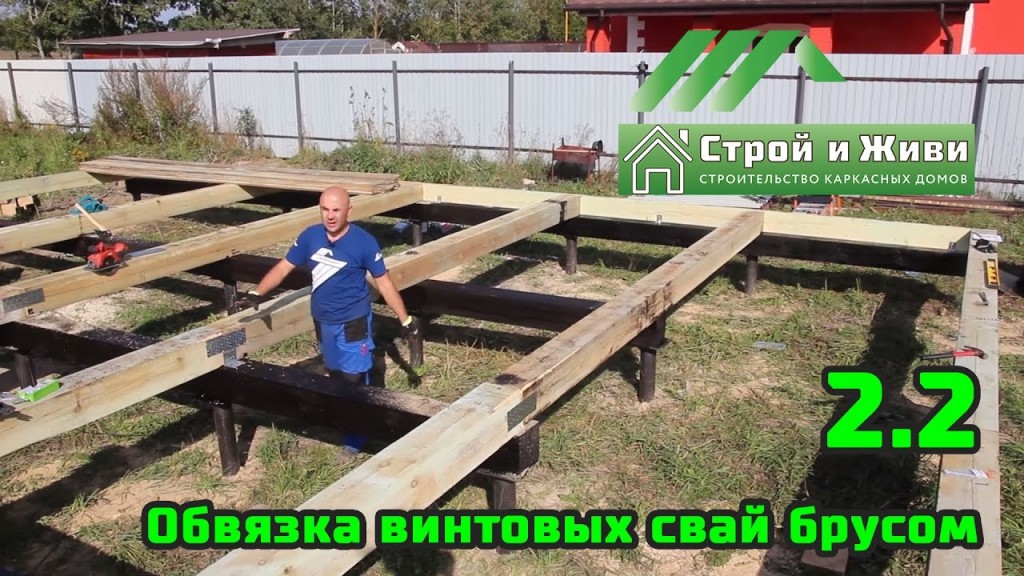

Советы по выполнению обвязки свай брусом

Обвязка свайно-винтового фундамента деревянным брусом оптимально подходит для деревянных конструкций. При этом важно тщательно выровнять все опоры, чтобы предотвратить перекосы бруса. Также допустимо выравнивать конструкцию пропилом на необходимую глубину в местах соединения. Для состыковки брусков, на них выполняются распилы, чтобы сложить их под прямым углом, а затем скрепить джутом.

Такую работу выполняют одновременно несколько человек, в одиночку провести состыковку не выйдет. Для увеличения срока службы фундамента брус, как и металлические элементы, обрабатывают антисептиком. В данном случае, он предотвращает гниение. Также, между брусьями рекомендуется уложить прокладки из рубероида.

При возведении деревянного сруба, роль обвязки играют его нижние балки. Если при проведении работ на бруске появилась трещина, он нуждается в замене. Качество каждого бруса влияет на прочность конструкции в целом.

Рекомендации выполнения обвязки фундамента

Для усиления основание дома, можно укрепить его уголком по диагонали или залить стяжку опор бетоном. Для крепления швеллера при установке свай, к обвязке приваривают арматуру. Для конструкции из деревянного бруса, крепление делается проволокой или шпильками, диаметром не менее М12.

Процесс установки винтовых свай в грунт

Технология строительства свайного фундамента включает в себя несколько этапов.

1. Самое первое, на что необходимо обратить внимание, это расчет необходимой длины сваи. Во внимание необходимо брать следующие значения:

• тип почвы, которая преобладает в данном регионе или местности;
• глубина промерзания грунта.

Определяем тип грунта.

Рассчитываются параметры длины трубы или стержня исходя из следующей калькуляции.

Прежде всего, учитывается особенность земли. В нашей стране в основном преобладают пучинистые почвы, которые вспучиваются под воздействием различных атмосферных факторов (дождь, паводки, замерзание и оттаивание). Но основным критерием является фактор промерзания. Поэтому такой фундамент должен входить в почву на большую глубину, чем промерзает грунт (если промерзание 1-1,5 метра, то винтовая свая забуривается на глубину 1,7-2 метра).

2. Следующий этап состоит в приобретении необходимых материалов. В частности, купить сваи необходимой длины и приспособления для их погружения в землю.

3. Когда все готово, можно приступать к следующему этапу, который заключается в подготовке площадки и самих свай к погружению в грунт. Поверхность, где будет стоять дом из бруса, размечается под будущий фундамент. Определяются места, где будут располагаться винтовые сваи. После этого в установленных точках выкапываются лунки, после чего можно приступать к процессу создания фундамента.

4. Берется специальное оборудование или лом, по краям которого насаживаются две металлические трубы. Таким образом создается рычаг. Свая ставится в лунку и начинает вкручиваться в землю с помощью двух человек, которые, держась за трубы, ходят по кругу. Это делается до тех пор, пока она не войдет на необходимую глубину. Еще один человек в это время, должен контролировать строгую вертикальность свай. Когда все установлено, можно приступать к строительству самого дома из бруса.

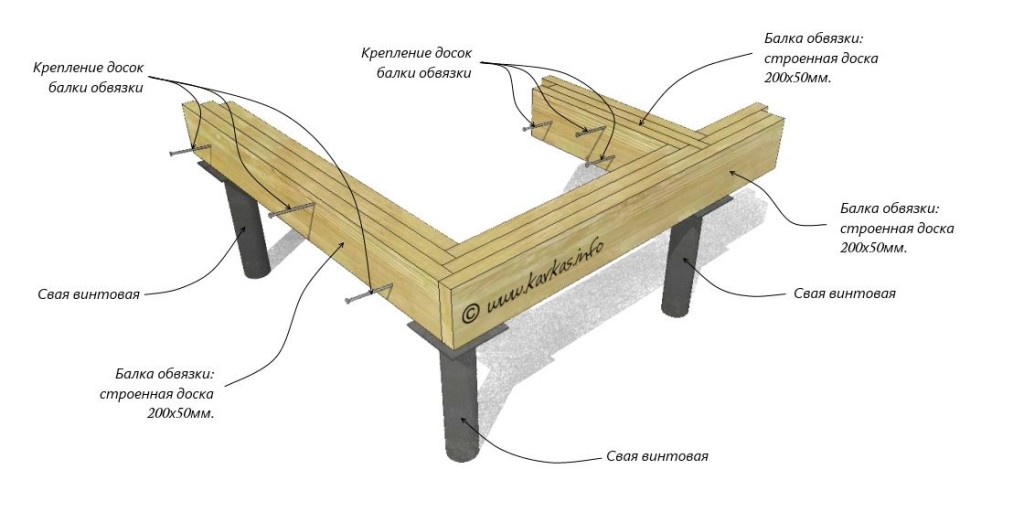

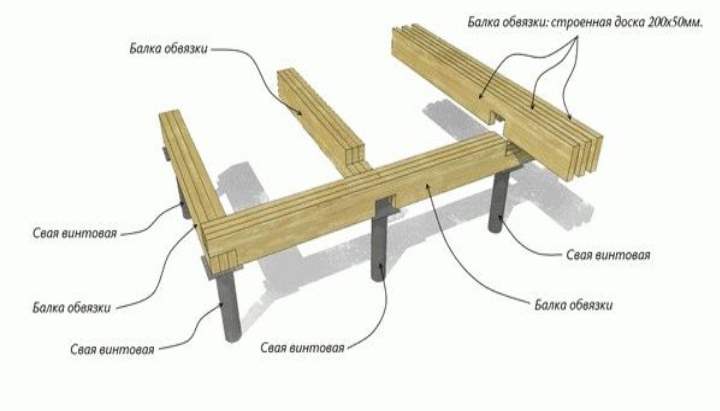

Сборная балка из досок

Для свайно-винтового фундамента используется доска толщиной 50 мм. При высоте ростверка над отмосткой не более 0,4 м, усиливать конструкцию не надо, если же наблюдается уровень в 0,7 м, необходима обвязка профильной трубой. При превышении этого размера такая процедура проводится через промежутки в 60 см.

Монтаж проходит следующим образом:

• на опорах заготавливаются площадки;
• первая доска кладётся широкой стороной вниз, фиксируется болтами с шайбами;
• на уже закреплённое дерево стоймя закрепляются ещё 4 доски, плотно друг к другу, крепёж осуществляется саморезами, прикручивать метизы надо с нижней стороны;
• профессионалы рекомендуют перед фиксацией промазать каждый стык клеевым составом;
• после закрепления к нижней доске конструкцию крепят болтами насквозь;
• сверху размещают ещё одну доску, закрепив её гвоздями и саморезами.

Многих интересует, каким составом защитить ростверк из досок. Лучше всего для этих целей подходит антисептик для древесины «Сенеж» или «Пинотекс Ультра», что касается гидроизоляционных составов, это вполне может быть жидкая резина или аналогичные герметики.

Выполнение расчетов нагрузки

Во время установки фундамента свайного типа на винтовые опоры придется работать с основанием для небольшой нагрузки. Данная схема отлично подойдет для сарайчиков малого размера, а также для бань, гаражей, сделанных из бруса. Несильная опора отлично компенсируется скорость возведения и небольшими затратами. Фундамента на обвязке винтовых свай брусом спроектирован из опор, которые установлены вертикально, а также горизонтально расположенных обвязок. На такую систему обычно используют 4 опоры, но можно использовать и больше.

В этом случае обвязка представлена ростверком. Его делаю из материала, который подойдет для изготовления балки. Это может быть дерево, металл, бетон. Древесину укладывают в основе бруса, из металла делают уголок, а из бетона изготовляют блоки. Обвязка помогает соединить балки с ростверком и между собой. То, сколько будет длиться процесс, напрямую зависит от того, насколько тщательно вы соблюдаете все требования инструкции по укладыванию и монтажным работам.

Оголовки у свай во что бы то ни стало должны быть на единой линии горизонта, и это легко проконтролировать при погружении опор в землю. Ширина бруса обязательно должна быть больше, чем диаметр свай раза в 1,5. Еще одним обязательным условием является то, что по центру опор ось обязательно должна проходить лишь через центр бруса. Обвязка помогает соединить балки и опоры при помощи резьбового соединения или на хомуты, или на сварку.

Обвязка железобетонным ростверком

Ленточный ростверк из железобетона применяется для обвязки буронабивных и забивных свай. Он пригоден для строительства тяжелых кирпичных и пенобетонных зданий высотой 1-3 этажа. В плане обустройства это наиболее трудоемкий вариант обвязки, однако его стоимость ниже, чем у ростверка из двутавра.

Для сборки каркаса применяются рифленые стержни диаметром от 12 до 18 мм. Тело ростверка создается из бетона марки М300-М400 с заполнителем из гранитного щебня.

Технология обвязки железобетонным ростверком:

• Стволы бетонных свай выравниваются по нулевому уровню с помощью болгарки с алмазным кругом, молота либо специального гидравлического отбойника — сваерезки. Разрушается лишь бетон свай, при этом выступы оставляются нетронутыми;
• По периметру свай обустраивается подсыпка из песка (до уровня стволов), поверх которой укладывается нижняя стенка опалубки. Далее устанавливаются боковые стенки, после чего конструкция укрепляется упорами и перемычками, стягивающими стенки по верхнему контуру;
• Опалубка изнутри устилается гидроизоляцией;

• Выполняется сборка каркаса — арматура стыкуется посредством сварки или проволоки. Готовый каркас на специальных подставках-грибках устанавливается внутрь опалубки и приваривается к выступающим из свай стержням;
• Ростверк бетонируется, после заливки бетон уплотняется вибрированием либо штыковкой арматурными прутьями.

На набор проектной прочности ростверку необходимо 25-30 дней, после чего можно приступать к поднятию стен дома.

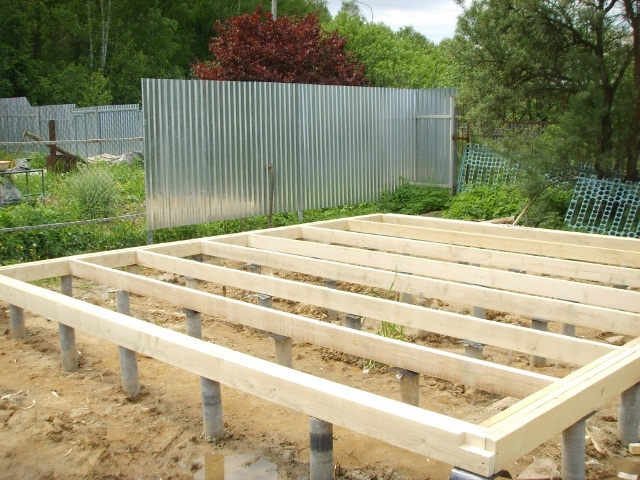

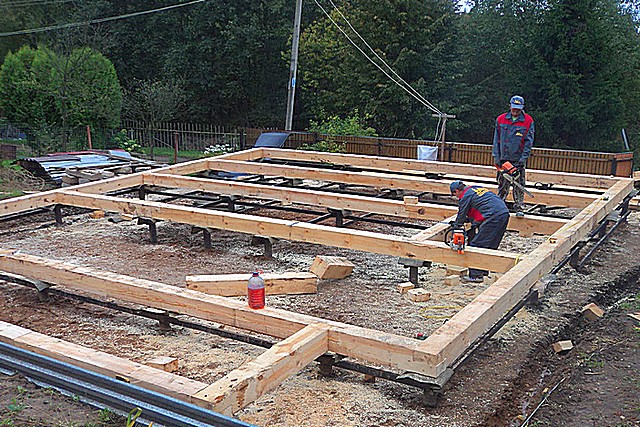

Обвязка фундамента из бруса

Если вы строите небольшое здание из легких материалов — каркасное либо щитовое, и при этом финансовые средства на реализацию проекта сильно ограничены, лучшим выбором будет обвязка свай брусом.

Ростверк из бруса, как правило, устанавливается на основания из винтовых и буронабивных свай. Это отличный вариант для строительства фундаментов под бани, хозяйственные постройки и одноэтажные деревянные здания.

Для обустройства обвязки чаще всего используются брус из дерева хвойных пород с сечением 150*150 либо 200*200 мм, его стоимость на порядок меньше бруса из лиственных деревьев, а в плане эксплуатационных свойств и продолжительности срока службы какие-либо отличия отсутствуют.

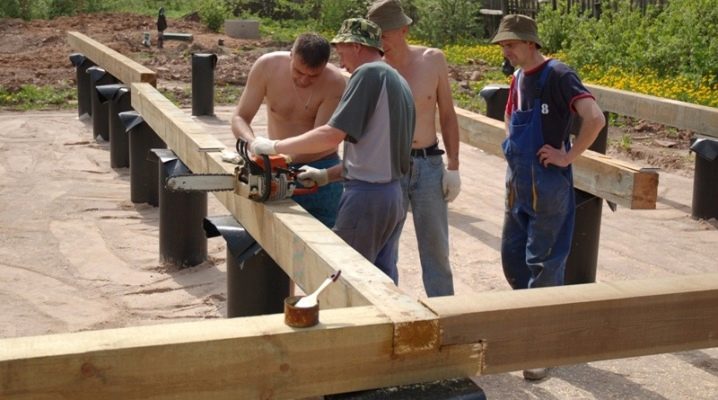

Рис 1.4: Строительство ростверка из бруса

Перед монтажом ростверка брус обязательно покрывается антисептическими составами, предупреждающими гниение дерева, и слоем битумной гидроизоляции, который необходим для приданию брусу гидрофобных свойств.

Последовательность монтажа обвязки из бруса следующая:

• После монтажа свай столбы выравниваются по одному уровню;
• На сваи устанавливаются оголовки;
• Выполняется гидроизоляция материала;
• На стыкующемся в углах дома брусе выпиливаются пазовые соединения;

Рис 1.5: Варианты стыковки ростверка из бруса

• Брус укладывается на оголовки свай по контуру фундамента, так, чтобы стыки отдельных элементов ростверка соединялись на оголовках, сами стыки, при этом, уплотняются джутом;
• Проверяется прямота углов и уровень ростверка;
• Брус фиксируется на оголовках свай с помощью саморезов.

Так же смотрите

Усиление фундаментов

Опалубка для фундамента

Арматурный каркас для фундамента

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Обратите внимание: При наварке лопастей на трубы важно проследить за качеством образующегося сварочного соединения в зоне их прикрепления. В случае ненадёжного шва в особо плотных грунтах соединение может не выдержать оказываемой на него нагрузки.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

Важно! Для удобства проведения земляных работ желательно привлечь к этим операциям 2-3-х помощников.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

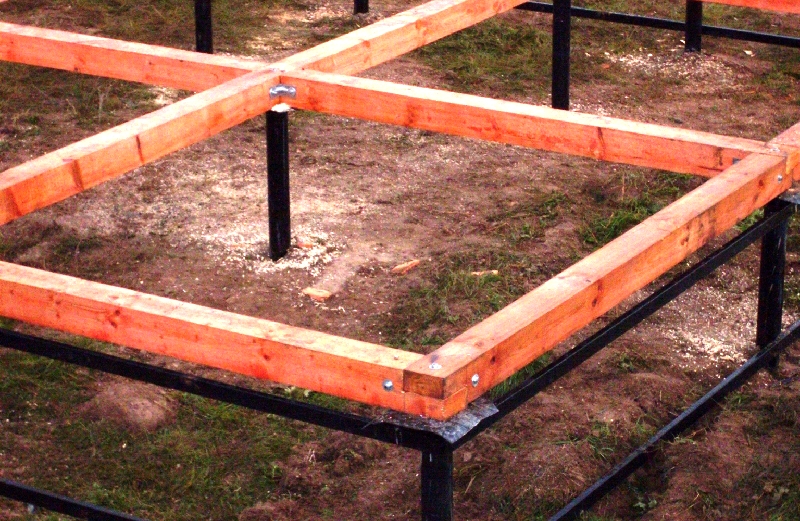

Укладка обвязки на свайный (винтовой) фундамент

Сначала нужно проверить горизонтальность фундамента. Если какие-то сваи оказались выше уровня их заглубляют или отрезают лишнее. При небольшой разнице проще сделать вырез в брусе. На низкие опоры в процессе монтажа подкладываются прокладки. Протянув между сваями бечёвку, проверяется ровность их установки и прямоугольность фундамента.

Затем подготавливаются оголовки. Если сваи выступают над землёй более чем на 0,5 м, к ним привариваются металлические пластины с отверстиями для крепления бруса. При низком расположении опор применяются оголовки, изготовленные из отрезков трубы с большим, чем у свай диаметром. К ним привариваются пластины усиленные косынками.

На прямых участках удобней использовать П-образные оголовки, сделанные из швеллера. Брус укладывается внутрь и крепится саморезами через отверстия в боковых стенках. Однако на угловых опорах придётся установить пластинчатые оголовки или приварить согнутые под прямым углом пластины. Ставить их нужно снаружи обвязки.

В зависимости от способа соединения брусьев подготавливаются их концы. После укладки гидроизоляции обвязка свайного фундамента брусом начинается с угла:

• укладывают два смежных бруса, затем остальные;
• после соединения всех элементов ещё раз проверяется горизонтальность и прямоугольность обвязки, при необходимости производится корректировка;
• закрепляют брусья на оголовках, сначала по углам.

В стыки желательно подкладывать джутовую ленту. Это избавит от скрипов при усадке фундамента и температурном расширении материала. При креплении саморезами их нужно располагать по продольной оси бруса. Иначе распределение нагрузки будет неравномерным, что может вызвать поломку обвязки. При необходимости сращивания двух брусьев по длине, место соединения должно находиться на опоре.

Для чего необходима обвязка

Так как дома, предназначены для проживания, они имеют большой вес, поэтому фундамент должен быть надежным, монолитным, не смотря на то, что изготовлен из отдельных свай.

Обвязка нужна для того, чтобы равномерно распределить вес по всему будущему строению. Если выбирать надежную сцепку, то можно собрать отдельные сваи в один крепкий фундамент. Также обвязка дает возможность выровнять линию сверху и создать целосную горизонтальную плоскость. Этот момент очень важен, так как в итоге мы получаем устойчивую конструкцию.

Важно помнить, что такое основание хорошо подходит для домов из брусьев, бревен, а также для каркасных домиков, так как он экологичный, легкий, дешевый, быстро делается. Специалистами доказано, что такой фундамент намного эффективнее и рациональнее для одноэтажных построек.

Делать обвязку на фундаменте из свай обязательно. Трубы, которые находятся над поверхностью, не надежные в одиночку, но если их соединить с другими – то нагрузка, которую они могут выдержать, увеличивается в сотни раз. На верхнем конце свай делаются технологические отверстия. Они необходимы, чтобы сделать монтаж прослоек между сваей и строением – это и будет обвязка. Также она защищает стены от земли.

Обвязка делается с применением разных материалов, но наиболее подходящим является брус.

Он имеет прямоугольную форму, что делает монтажные работы, связанные с созданием ротверка, а также укладкой стен, более легкими. При выборе материала, все же, основное внимание надо обращать на проекты будущих построек. В них указаны нагрузки, которые будут оказываться на помещение. Очень сложно рассчитать это самому. Человек, который не имеет специальных знаний, может только свести на нет все последующие работы, рассчитав критерии нагрузки.

Создание ростверка из бруса признали наиболее эффективным среди других материалов. Стоит он намного дешевле, деревянные брусья могут удерживать тепло, что, тоже, очень важно.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

• устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
• продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;
• приемлемая стоимость материалов и работ;
• простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Деревянный фундамент из лиственницы

Качественный деревянный фундамент можно выполнять из древесины определенных пород: это могут быть лиственные или хвойные деревья. Если есть возможность применить лиственницу для материала деревянных столбов и свай, то это будет самым лучшим идеальным решением.

Брус из лиственницы – лучший материал устройства надежного и прочного деревянного фундамента

Фундамент из лиственницы способен выдержать любую нагрузку и обладает замечательной бактериальной стойкостью. Кроме того, в составе клетчатки этой замечательно породы древесины имеется множество эфирных смол, которые сами по себе являются природными консервантами.

Древесина лиственницы имеет большую плотность, что делает ее обработку затруднительным и требующим значительного времени.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

• устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
• продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;
• приемлемая стоимость материалов и работ;
• простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Обвязка столбчатого фундамента брусом

После строительства столбчатого фундамента, начинаю следующий этап – это обвязка столбчатого фундамента брусом. Для этого буду использовать свежераспиленный брус размером 150х150 мм из сосны. Такой размер был обусловлен тем, что локальные нагрузки на отдельные участки от оборудования будет весьма большие. Например, буферная емкость будет создавать нагрузку порядка 1 тонны на квадратный метр, что бы ее распределить равномерно был использован брус именно такого размера.

На ближайшей пилораме заказал пиломатериалы с доставкой на объект. Куб дерева мне обошелся в 3500 грн, плюс доставка 700 грн.

Работу начинаю с подготовки бруса, то есть торцую его и подрезаю по нужному мне размеру. Что бы отрезать такой большой брус использую циркулярную пилу и ножовку по дереву. Сначала делаю разметку карандашом и угольником, потом прохожусь циркулярной пилой с каждой стороны и дорезаю ручной пилой. Сырой брус очень тяжелый, поэтому желательно пригласить помощника, так будет проще и быстрее.

Укладываем продольный брус на фундамент из шлакоблоков. Он будет основным несущим элементом. Поперечный брус будет размером поменьше 150х100 мм и его основная задача поддерживать в проектном положении основной несущий брус.

Обязательно пиломатериал нужно защитить от гниения и вредителей. Делать это буду с помощью антисептика Impregnat 1:10 concentrate antiseptic производителя Bionic House. Данный препарат нужно развести водой в пропорции 1 к 10. Желательно его еще и подкрасить красителем, так как он прозрачный и его плохо будет видно на древесине. Этот антисептик можно наносить на свежераспиленное дерево. Хочу предостеречь вас, что не каждый препарат для этого предназначен, читаем инструкцию.

Брус очищаю с помощью веника, обязательно нужно убрать мелкие опилки, которые будут мешать пропитыванию дерева. Наношу антисептик валиком со средним ворсом. Даю ему высохнуть.

Поверх блоков фундамент делаю гидроизоляцию с помощью специальной гидроизоляционной пленки в два слоя.

Соединяю продольный и поперечный брус. Для этого делаю вырезы в обоих брусках и соединяю. Места, где делал вырезы, пропитываю антисептиком.

Теперь можно соединять брус между собой. Сначала закручиваю по одному саморезу в каждый угол, ровняю диагонали, пробиваю гвоздями и прокручиваю винтами по дереву. Саморезы и гвозди использую длиной 120 мм.

Внутренние поперечные бруски креплю с помощью металлических усиленных уголков, глухарей (винт по дереву) и гвоздей. Не стал делать врезку поперечных брусков из-за того, что бы не уменьшать сечение несущих балок и, следовательно, не уменьшать несущую способность.

Обвязка столбчатого фундамента брусом готова. Потратил я на данное мероприятие следующие средства:

• Брус 150х150х6 – м3 – 1435 грн / 3726 р / $
• Брус 100х150х6 – м3 – 630 грн / 1636 р / $
• Крепеж – 838 грн / 2176 р / $
• Антисептик – 141 грн / 366 р / $
• Итого: 3044 грн / 7904 р / $.

Весь процесс строительства я показываю в данном видеоролике:

Как крепить обвязку

Прежде, чем приступать к обвязке свайного основания, следует выбрать способ сборки и крепления ростверка, а также выбрать соответствующие стройматериалы.

К сваям деревянный, металлический и железобетонный ростверк крепят следующим образом:

1. На резьбовые метизы – болты, винты, шпильки;
2. На сварку;
3. На хомуты или скобы.

Материал для ростверка

Часто для ростверка винтовых свай в ходе строительства зданий малой этажности применяют следующие материалы (список по возрастанию прочности):

1. Деревянный брус (поперечного сечения 20х20, 15х20 см)
2. Пакет располагаемых перпендикулярно оголовку обрезных досок (сечения 5х20 см, пакет может выполняться из 3, 4 досок)
3. Стальной П-образный швеллер (толщина листа 15, 20 мм)
4. Стальная двутавровая балка (толщина аналогична швеллеру)

Выбор зависит от строения — чем оно массивнее, тем более прочный материал нужно использовать.

Установка на саморезы

Способ крепления бруса, пакета досок к оголовку сваи получил широкое распространение. Причина — технологичность, доступность расходных материалов. В основе крепления — сантехнический болт, саморез с шестигранной головкой.

Общий вид метиза представлен на одной из приводимых здесь иллюстраций. Средняя длина — около 8-10 см. Головка шестигранная под гаечный ключ. Завинчивать можно шуруповертом, гайковертом. Применять ручные ключи непрактично. Для крепления к одному оголовку нужно 4 сантехнических болта.

Использование скобы, хомутов

Способ ростверка комбинируется с классическим на саморезы. Отличие — к оголовкам свай крепятся отрезки бруса 50-60 см длиной, на них монтируется брус, пакет из расположенных на ребре досок. В угловых, перекрестных соединениях крепеж дополняется металлическими скобами, вбиваемыми в форме ромба (на перекрестье обвязки), наклоненной в правую («/»), левую («») сторону линии.

Сварное соединение

Для двутавровых балок и швеллеров лучший метод соединения — сварка. Для последних можно использовать анкера, но этот вариант требует специальных навыков металлообработки.

Для данного способа монтажа гидроизоляция не предусматривается ввиду аналогичного состава материалов. Полка двутавра укладывается на оголовки свай и приваривается. На углах балки подводятся вплотную друг другу или подрезается под углом, после чего накладывается шов.

Посадка на резьбовое соединение

Рациональнее использовать представленный метод в случае размещения винтовых свай с П-образной формой. Для монтажа обвязки фундамента своими руками необходимо выполнить следующие действия:

1. Установить балку ростверка в проем между стойками сваи. Перед укладкой балочного элемента в П-образный фланец укладываем изоляционный слой рубероида, обработанный олифой.
2. Выполняем фиксацию связующих элементов. С боков выполняем крепление балки к оголовку посредством саморезов, а непосредственно к свае – анкерами или сквозными шпильками.

Рекомендуем посмотреть видео, как производится крепление бруса с помощью крепежных элементов.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

• выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
• по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
• места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
• каждая канавка и отверстие обрабатываются антисептическими составами;
• начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
• в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Проверка горизонтальности конструкции

Когда обвязка брусом винтовых свай завершена, проводят проверку готовой конструкции на горизонтальность. Для этого используют водяной или строительный уровень. Допустимый перепад по диагонали между противоположными углами – не более 5 мм. Все параметры готовой обвязки должны в точности соответствовать указаниям в проектной документации. Замеченные погрешности необходимо учесть во время возведения стеновых конструкций.

Проверка горизонтальности обязательный этап, обойдя его мимо можно в дальнейшем получить много проблем с домом Источник

Виды установки

Метод определяют, ориентируясь на показатели геологических исследований и особенностей конструкции планируемого сооружения. С целью адекватного разделения тяжести, ж/б опоры на фундамент опускаются до уровня расположения твердого стабильного слоя. Допускается следующие разновидности установки:

Забивной. Наиболее часто используемый метод. Опоры устанавливаются с использованием устройства с гидро- или пневмомолотом.

• Методом вдавливания(применяется постоянное давление).
• Вибрационным заглублением. Вместо извлеченного слоя земли располагаются пустотелые опоры-оболочки, вливается бетон.

Железобетонные сваи для строительства заливают с использованием следующих методик:

• Буронабивной. В предварительно просверленное отверстие устанавливается опалубка, помещаются металлические пруты, бетон.
• Буроинъекционной. Заключается в подаче бетона под напором в пробуренное отверстие с последующим монтажом металлических стержней.
• Грунтоцементной.В пробуренное отверстие заливается микс цемента и почвы. Вместимость цемента и надежность такой опоры в 2 раза ниже, чем у цементнобетонной.
