Обратная засыпка фундамента внутри и снаружи – основные правила

КОГДА ПРОВОДИТЬ РАБОТЫ

На заключительном этапе работ многие допускают ошибки из-за желания сдать проект поскорее. Однако сразу приступать к засыпке не стоит, необходимо дождаться полного окончания технологических процессов. Например, для траншей с трубами водоснабжения и канализации сначала проводят тестовый запуск систем.

Если же засыпать требуется котлован под фундамент, сначала дожидаются полноценного застывания цементного раствора. На это в солнечную погоду уходит от недели до двадцати дней. Иначе боковая нагрузка грунта может оказаться чрезмерной и привести к деформации конструкции.

Для проведения работ зимой верхний слой рекомендуют размораживать при помощи горячего песка. Толщина слоя должна быть 10–15 сантиметров.

Когда следует проводить

Многие владельцы будущего дома стараются сократить время, отведенное на постройку. Профессионалы не рекомендуют этого делать и проводить обратную засыпку пазух фундамента раньше положенного срока:

1. Нужно подождать, пока бетонный раствор полностью примет твердую форму и приобретет нужные технические характеристики.
2. Рекомендуется завершить цокольные мероприятия основания.

Если погода стоит солнечная, средний срок застывания фундамента составляет около недели. В это время основание приобретает технические показатели, при которых целесообразно выполнять обратную засыпку. При спешке, существует угроза образования высокой давления на боковые стенки основания, что негативно сказывается на его прочности. Также рекомендуется подумать над использованием бетонной смеси, которая застывает на протяжении 3-х недель.

Чем сделать обратную засыпку

Чаще всего для обратной засыпки используется один из следующих материалов:

• песок;
• глина;
• грунт, который изначально был на месте котлована.

У всех перечисленных вариантов есть свои «за» и «против»:

• Обратная засыпка пазух фундамента песком имеет несомненные преимущества, песок, опционально смешанный с гравием, довольно сильно пропускает воду. Следовательно, использование этого материала позволяет свести к минимуму предстоящее воздействие сил морозного пучения. Но водопроницаемость имеет и недостатки, именно из-за нее все воды из близлежащего грунта будут стекать в вашу засыпку. В результате образуется лишняя нагрузка на гидроизоляцию, а несущая способность почв под основанием постройки значительно снизится.

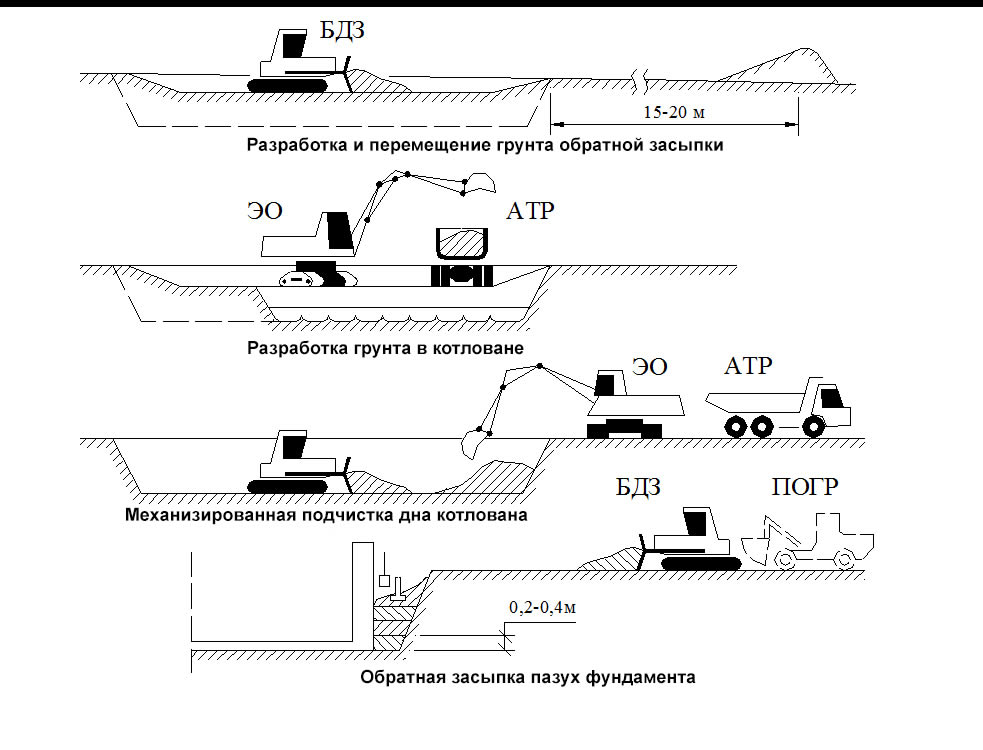

Обратная засыпка пазух фундамента

Отчасти подобная проблема решится с помощью отмостки. Установленная вокруг фундамента водонепроницаемая полоса защищает его от влаги и предохраняет грунт от воздействия дождей и паводковых вод. Отмостку легко сделать самостоятельно, используя для этого гидроизоляцию и подстилающий слой, но стоит учесть, что обеспечение ее совершенной герметичности маловероятно. Кроме того, стекающие по отмостке воды также необходимо отводить, поэтому предпочтительнее сделать и дренаж.

• Такой материал, как глина, создаст для вод более серьезный барьер, то есть позволит сделать своеобразный глиняный замок. Необязательно использовать чистую глину, хорошо подойдут суглинок и супесь, если они будут обладать меньшей водопроницаемостью, чем окружающий грунт.

Но нужно учесть, что глина представляет собой пучинистый материал, поэтому при влиянии факторов, способствующих намоканию, она впитает в себя воду.

• Грунт обратной засыпки фундамента, находившийся на месте вырытого котлована, изначально выгоден тем, что его использование не требует грунта, который извлекли в процессе строительства, и вы избежите расходов на вывоз. В то же время у вас будет возможность складировать его неподалеку от площадки, где проходит строительство. Остатки, например, верхний слой почвы, вы позже эффективно примените, занимаясь обустройством ландшафта.

Инструкция к калькулятору

Исходные данные

Длина траншеи (L) — длина одной траншеи или сумма разных отрезков. Например, для рисунков L = L1 + L2 + L3 + L4/

Глубина (Н) и высоты (Н1, Н2 и Н3) — толщины засыпки для соответствующей ширины.

Ширина (A, B, C, D, E, F, G, I) — ширина засыпки до ее изменения.

Площадь (S) — площадь засыпки во внутренней плоскости котлована.

Цена 1 т песка — затраты на покупку 1 т песка.

Результат

Объем засыпки — объем, который нужно заполнить уплотненным песком.

Масса песка — количество песка, которое требуется привести на стройплощадку.

Требуемый объем песка — объем песка в рыхлом состоянии, который необходимо привести.

Стоимость — общие затраты на покупку песка.

Засыпаем фундамент

Обычно неспециалист, читая инструкции о строительстве фундамента, считает, что его изготовление заканчивается, как только затвердел бетон. В действительности же это не совсем так. Для того чтобы основание было максимально надежным, необходимо правильно заполнить пустоты в траншее или котловане после удаления опалубки.

Этот этап работ называется обратная засыпка фундамента. Если ее не провести, основание не будет достаточно устойчивым, а также станет сильнее подвергаться воздействию негативных атмосферных факторов.

Работы следует производить максимально грамотно, и потому важно знать тонкости этого дела. В том случае, когда все строительство проводит фирма, она должна непременно предоставить заказчику акт на обратную засыпку фундамента. Если вдруг возникает вопрос, нужно ли делать обратную засыпку фундамента, ответ может будет только один – конечно нужно.

Материалы для засыпки

Первое, что требуется для начала работ, – это правильно выбрать грунт для обратной засыпки фундамента. Неподходящий материал может оказаться хорошим накопителем воды, которая, собираясь под основанием, понизит его устойчивость.

В первую очередь следует выяснить, какой грунт непригоден для засыпки. Категорически не допускается использовать с этой целью:

•         торф;
•         щебень;
•         песчано-гравийная смесь;
•         чернозем;
•         пучинистый грунт.

Для обратной засыпки фундамента нужно применять один из трех видов материала:

•         песок;
•         глину;
•         качественный не пучинистый грунт.

В этом случае никаких дальнейших сложностей в процессе эксплуатации фундамента не возникает. Естественно, при правильном проведении всех работ.

Засыпка песком

СНиП обратной засыпки фундамента предусматривает использование песка. Этот материал достаточно часто применяется при засыпке. Тут только важно соблюсти технологию этого процесса.

В первую очередь песок требуется просеять, для того чтобы избавиться от излишне крупных частиц и мусора. Когда эта часть работ закончена, переходят к самой засыпке.

Ее производят слоями, которые хорошо утрамбовывают. Применяя такой вид грунта для обратной засыпки пазух фундамента, надо следить за тем, чтобы толщина одного слоя не превышала тридцати сантиметров.

В противном случае качественно уплотнить песок не удастся.

Трамбовке уделяется особое внимание. Если она окажется недостаточной, со временем может произойти осадка, после которой нарушится распределение веса основания и, как результат, произойдет его порча.

Обратная засыпка основания песком удобна в тех случаях, когда из-за высокого уровня грунтовых вод основанию необходим дополнительный дренаж. Проведение таких работ не отличается сложностью, и выполнить их можно самостоятельно.

Засыпка глиной

Обратная засыпка фундамента глиной проводится по определенным правилам, нарушение которых приведет к ошибке. Как и песок, глина должна быть чистой и без крупных частиц. Содержащий строительный мусор грунт не удастся равномерно утрамбовать, и это приведет к проседанию различных его участков.

Кроме того, недопустимо и наличие в глине примесей другого грунта. После качественного трамбования глина служит дополнительной гидроизоляцией (но только в том случае, если влажность грунта не чрезмерная, а находится в нормальных пределах).

Засыпают глиной также послойно. Если используют специальную технику, то вполне можно насыпать слой толщиной в полметра. Более мощный трамбующая машина не обработает должным образом. При уплотнении грунта вручную его слой не должен превышать тридцати сантиметров.

Для качественной обратной засыпки пазух фундамента важно производить ручную утрамбовку в определенной последовательности: начинают ее от стены основания, продвигаясь к краю котлована или траншеи. Некоторую сложность доставляют места входа в постройку коммуникаций, так как проводить трамбовать там требуется особенно аккуратно.

Выполненная по всем правилам обратная засыпка основания дома с использованием глины обеспечит надежность основания на длительный срок.

Засыпка грунтом

Обратная засыпка ленточного или монолитного фундамента грунтом является наиболее бюджетной, так как, если грунт на строительном участке не пучинистый, его, извлеченный в процессе рытья котлована или траншей, можно использовать для засыпки. Очень важно, чтобы перед началом работ почву избавили от органических компонентов. Если этого не сделать, то после их разложения этот грунт (даже хорошо утрамбованный) даст осадку, которая отрицательно скажется на надежности основания.

Засыпку грунтом производят так же, как песком и глиной, – слоями по тридцать сантиметров с их утрамбовкой перед последующим. В итоге плотность получается максимальной.

При обратной засыпке пазух фундамента необходимо ориентироваться на СНиП, так как в этом случае без лишних сложностей можно выдержать все нормы и избежать ошибок с материалами. Чем качественнее будут проведены работы, тем дольше прослужит фундамент.

Всех непременно волнует цена выполнения строительных работ, не является исключением и обратная засыпка.

Тут стоимость зависит от того, необходимо покупать грунт или нет, а также проводятся работы самостоятельно или с привлечением специалистов.

Обычно лишь для засыпки мастеров не привлекают, так как эта работа не сложная и, если человек сам выстроил фундамент, засыпать его по всем нормам он сможет.

Чаще всего проведение таких работ профессионалами происходит, когда они возводят полностью дом или хотя бы фундамент. В этом случае в предоставляемом ими акте работы по засыпке должны быть выделены и подробно расписаны.

Расчет объемов земельных работ по обратной засыпке выемок сбоку от периметра фундаментов

Объем земляных работ по обратной засыпке выемок (засыпка пазух) при послойном уплотнении грунта равен геометрическому объему полостей засыпки. Геометрический объем определяется по формулам известным из геометрии. Объемы сложных геометрических фигур при расчетах разбивают на более простые, которые по окончанию вычислений суммируются в общий объем.

Рис.1. Схемы определения объемов земляных работ и расположения элементов строящегося здания в котловане

1- откос котлована, 2- дно котлована, 3- условная линия границы верхней плоскости грунта недобора, 4- свая, 5- монолитный ростверк, 6- стена подвала

В промышленном и гражданском строительстве приходится в основном рассчитывать объемы котлованов, траншей, выемок и насыпей при вертикальной планировке площадок.

Объёмы земляных масс подсчитывают многократно: в процессе проектирования — по чертежам, при выполнении строительных процессов — по натуральным замерам.

В состав земляных работ обычно входят: вертикальная планировка площадок;

Вертикальную планировку выполняют для выравнивания естественного рельефа площадок, отведённых под строительство различных зданий и сооружений, а также для благоустройства территорий. Земляные работы по вертикальной планировке включают выемку грунта на одних участках площадки, перемещение, отсыпку и уплотнение его на других участках (в зоне насыпи).

Вертикальную планировку площадок на участке выемок осуществляют до устройства в них коммуникаций и фундаментов, а на участке насыпей — после устройства этих сооружений.

Объёмы работ по вертикальной планировке площадок измеряются квадратными метрами поверхности.

Подсчёт объёмов разрабатываемого грунта сводится к определению объёмов различных геометрических фигур, определяющих форму того или иного земляного сооружения. При этом допускается, что объём грунта ограничен плоскостями, и отдельные неровности не влияют на точность расчёта.

Объём грунта измеряют кубическими метрами плотного тела.

Объём котлована вычисляют по формуле:

Vк = Н/6 [(2а + а1) b + (2a1 + а) b1],(17)

где Н — глубина котлована, м;

а, b — длины сторон котлована у основания, м;

а1, b1 — длины сторон котлована поверху (а1=а+2Нm; b1=b+2Нm);

m — коэффициент откоса.

а1 = а + 2Н m = 32 + 220,25 = 33 м

b1= b + 2Н m = 47 + 220,25 = 48 м

Vк = Н/6 [(2а + а1) b + (2a1 + а) b1] = 2/6 [(232 + 33) 48 + (233 + 32) 47] =2/6 [(64 + 33) 48 + (66 + 32) 47] = 2/6 [97 48 + 98 47] =

2/6 [4656 + 4606] =2/6 9262 = 3056 м3

Рис.3 Геометрическая схема определения объёма котлована

При отрывке ям под отдельно стоящие фундаменты иногда используют формулу:

Vк = Н/3 (Fн + Fв + vFн+Fв),(18)

где Fн и Fв — соответственно площади котлована по дну и поверху, м2.

При расчёте объёмов траншей и других линейно протяжённых сооружений их продольные профили делят на участки между точками перелома. Для каждого такого участка объём траншеи вычисляют отдельно, после чего их суммируют. Так, объём траншеи на участке между пунктами 1 и 2:

V1 — 2 = [Fср + m (H1 — H2)2/12] L1-2

Или (19)

V1 — 2 = [F1/2 + F2/2 — m (H1 — H2)2/6] L1-2

Рис.4 Геометрическая схема определения объёма траншеи

Рис.5 Разрез котлована: обратная засыпка грунта

С — сооружение, О — обратная засыпка

Для определения объёма обратной засыпки пазух котлована (траншеи), когда объём его (её) известен, нужно из объёма котлована (траншеи) вычесть объём подземной части сооружения (объём фундамента):

Vоб.з = Vк — а2 b2 H ,(20)

где а2 , b2 — размеры здания в плане.

Vоб.з = 2775- 45*30*2 = 75 м3

Земляные работы должны выполняться с комплексной механизацией всех процессов и применением рациональных способов производства работ. Выбор землеройных машин для производства земляных работ зависит от вида грунта, рельефа местности, объёма и глубины земляных выработок, условий выполнения работы (в отвал, на транспорт), транспортных средств и дальности перемещения грунтов.

К основным землеройным машинам относятся одноковшовые и многоковшовые экскаваторы.

В строительстве благодаря высокой производительности при разработке грунтов различных категорий наибольшее распространение получили одноковшовые экскаваторы. В зависимости от производственных условий в качестве сменного оборудования экскаваторов применяют прямые и обратные лопаты, драглайны, грейферы.

таблица 1

Какими видами грунтов производится?

Определение необходимого грунта для проведения строительно-монтажных работ используется в соответствии с ГОСТом 25100-95.

В разделах данного документа – «Грунты, классификация» дана характеристика материала и указана плотность, которая должна составлять (г/м) для:

• глины – 1,5;
• супеси – 1,65;
• суглинок – 1,6;
• мелкого песка – 1,7.

Проводить работу можно разными материалами, относящимися к тяжелым или легким.

Используют:

1. гравийно-песчаные смеси;
2. песок;
3. суглинки;
4. глину.

Для засыпки запрещено лишь применять плодородные слои почвы, так как они склонны к перегниванию и образованию грибка.

Естественная влажность грунтов определяется по ГОСТу 5180-84.

Грунт, который изъяли при копке

Такой материал используют чаще всего, так как это удобно и очень экономично. К тому же, согласно требованиям СНиП, засыпаемый в пазухи грунт должен соответствовать земляному покрову, который расположен вокруг строящегося объекта. Данный способ подойдет небольшим постройкам.

Песок

По мнению экспертов, для засыпки пазух этот материал считается лучшим. Самый предпочтительный из всех видов – овражный песок средней зернистости, который хорошо очищен и увлажнен.

Он хорошо дренирует воду и избавляет пространство вокруг фундамента от излишней влаги, а после уплотнения не разрыхляется. К плюсам данного материала стоит отнести также тот факт, что с течением времени, он склонен к увеличению плотности крупинок, благодаря чему обеспечится надежная фиксация любой постройки.

Для глинистых почв специалисты рекомендуют использовать засыпку именно песком. Для этого работу проводят с привозным, а не выкопанным на месте песком.

Глина

Данный материал выручает в тех случаях, когда нет возможности подъехать к строительному объекту. Разрешается использовать глинистый грунт добытый на месте. Но, если он плохо трамбуется и является тощим, его рекомендуют разбавить специальной глиной жирных сортов в пределах 5%. Плюсом такого грунта является водонепроницаемость и хорошая пластичность.

Укладывать слои при засыпке лучше всего постепенно, после того, как затвердеет и просохнет предыдущий слой (всего, их, примерно, нужно 4). Толщина укладки одного слоя не должна быть больше 20 см.

Суглинки

Данный вид еще называют супесью, так он является смесью глины и песка. Суглинки хорошо дренируют и укрепляют стенки котлована, но уступают песку.

Такой материал чаще всего используется в регионах, где суглинки являются основой ландшафта. Суглинки хорошо дренируют и одновременно укрепляют фундамент по краям.

Материал отлично подходит для ручной засыпки и трамбовки небольших ям и котлованов.

Песчано-гравийная смесь

Ее готовят искусственным путем. Она отличается хорошей плотностью, достаточной массой и исключительными дренажными свойствами.

Состав смеси – это 40 % гравия средней зернистости и 60% песка. Доставляется смесь на самосвалах.

Плюс ПГС – это хорошая проницаемость и постепенное уплотнение гранул, за счет песка.

Независимо от того, какой грунт использовался для отсыпки, сам процесс представляет собой довольно ответственную задачу, так правильность ее выполнения способна увеличить прочность возводимой постройки и продлить срок службы основы – фундамента.

Засыпка углублений минеральным грунтом из карьера, проверенного лабораторией и оформленного специальным Актом пригодности, является предпочтительнее самостоятельных альтернативных поисков смесей. Такие услуги предлагают многие частные компании, профессионально занимающиеся доставкой строительных материалов, напрямую сотрудничающие с производителями.

Любой неорганический грунт, наиболее подходящий для объекта по принятому проекту, требует постепенного и тщательного уплотнения.

Заполнение дна котлована

Технология обратной засыпки фундамента состоит из нескольких этапов. На первом необходимо поместить используемый материал на дно котлована. Это может быть песок или земля. Толщина слоев может изменяться в пределах от 0,3 до 0,5 м. Слои при необходимости сбрызгиваются цементным молочком и хорошо утрамбовываются. Использовать во время проведения таких манипуляций не разрешается плодородную почву, ведь в ней много органики. Со временем она начнёт разлагаться, что станет причиной усадки.

Некоторые акценты по обратной засыпке фундамента

Засыпка должно производиться с соблюдением всех технологических этапов

• При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
• Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
• На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса. При этом над трубами уплотнение грунта выполняется с особой осторожностью.
• Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита. Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
• Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
• Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
• При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.
