Навесные вентилируемые фасады особенности системы монтаж

Монтаж системы НВФ

Монтаж навесного вентфасада – это очень ответственная работа, требующая тщательной подготовки. Вначале производится замер поверхности наружных стен, подбираются материалы и только после этого составляется проект. По составленному проекту делается соответствующая разметка. Можно ознакомиться с материалом о навесных вентилируемых фасадах.

Подсистема фасада (каркас) из оцинкованной стали способна выдерживать значительные нагрузки

Сам монтаж системы производится в несколько этапов:

1. Строго по разметке к стене крепятся кронштейны на расстоянии, соответствующем размеру облицовочных плит.
2. Далее производится утепление наружных стен здания. В качестве утеплительного материала чаще всего применяется минвата или базальтовые плиты. Применение пенополистирола или пенопласта встречается реже. Утеплитель может приклеиваться или крепиться к стене при помощи зонтичных дюбелей с крупными шляпками. Для максимальной плотности прилегания, часто применяются оба способа крепления. Следует помнить о том, что утеплителем должна быть покрыта вся поверхность стен, без зазоров и отслоений, так как это может привести к образованию мостиков холода. В местах соприкосновения с кронштейнами материал аккуратно прорезается, и кронштейн выводится наружу: на него потом будет крепиться обрешетка. В зависимости от выбранного утеплительного материала, очень часто возникает необходимость в его защите от попадания влаги. Некоторые утеплительные плиты выпускаются водонепроницаемыми, но стоимость их значительно превышает привычные материалы, поэтому используются они в редких случаях. Слой утеплителя покрывается влагозащитной мембраной, обеспечивающей паропроницаемость стен изнутри. Сверху и снизу пленка подворачивается под утеплительные плиты, в местах соприкосновения с кронштейнами аккуратно прорезается. Процесс монтажа влагозащитной пленки требует особо тщательного подхода, так как малейшее попадание влаги на утеплитель со временем способствует его разрушению. Если в минеральной вате накапливается влага, то утеплитель теряет свои теплозащитные качества, а после замерзания – разрушается.
3. Следующим этапом идет монтаж подконструкции. Для обрешетки можно использовать деревянный брус или металлический профиль. Лучше для этих целей использовать метал, так как он более долговечен. Профиль крепится строго вертикально, на установленные раннее кронштейны, в строгом соответствии уровню. В зависимости от веса выбранного облицовочного материала, каркасная подсистема может иметь некоторые отличия между собой: для тяжелых плит применяется более мощный профиль и обрешетка укрепляется поперечинами, которые крепятся на расстоянии, строго соответствующем размеру плит. Если в качестве облицовки планируется использование винилового сайдинга, то для каркаса будет достаточно обычного профиля для гипсокартона. Следует учитывать, что толщина обрешетки определяет ширину воздушного зазора.
4. Этап облицовки начинается с установки подготовленных заранее откосов оконных и дверных проемов, затем крепятся облицовочные плиты. Монтаж плит следует начинать по направлению снизу вверх, справа налево, строго по уровню. Малейшее отклонение в конечном итоге может привести к искажению всей системы. Система крепления наружной облицовки напрямую зависит от выбранного материала. Некоторые материалы предусматривают скрытый способ крепежа при помощи заклепок, но в основном применяются специальные зажимы. Сайдинг и композиты могут крепиться специальными саморезами через материал. Но каждый облицовочный материал, как правило, имеет свою технологию монтажа на каркас, которую нарушать не стоит.

Воздушный зазор позволяет воздуху циркулировать, что предотвращает скопление конденсата

Фасадная подсистема: разновидности

Существуют
разные варианты подконструкций, для создания которых используют алюминий,
оцинкованную или нержавеющую сталь.

Металлические виды подсистем более надежные и отличаются продолжительным сроком службы. Вариант из алюминия больше других нравится покупателям, поэтому он дороже оцинкованной стали.

Алюминий как основа для подсистемы

Одним из распространенных элементов обустройства фасада считается алюминиевая подконструкция. Для ее изготовления используют сверхнадежный и прочный материал, устойчивый к коррозии. Небольшой вес системы позволяет избежать перегрузки основания. Поэтому этот вариант подходит для старых построек.

Чтобы
повысить устойчивость материала к агрессивной среде, его подвергают
анодированию или окрашивают. Первый способ можно использовать только в
заводских условиях.

Срок
эксплуатации системы из алюминия составляет до 50 лет.

Подконструкция из оцинкованной или нержавеющей стали

Система из оцинкованных профилей отличается положительными эксплуатационными свойствами и демократичной стоимостью. Она прочная, поэтому выдержит самый тяжелый отделочный материал. На нее можно устанавливать даже плиты из керамогранита.

Такие
каркасы устойчивы к возгоранию, имеют высокую температуру плавления. Их
изготовление осуществляется с соблюдением всех норм пожарной безопасности.

Чтобы
продлить срок эксплуатации изделий, систему обрабатывают полимерным покрытием
или окрашивают специальными составами. Стальные подсистемы не предполагают
использование компенсаторов термического расширения.

Главный
недостаток оцинкованной стадии в невысокой устойчивости к  коррозии и сопротивлении разрыву. Поэтому в
регионах, где уровень влажности превышает норму, этот материал использовать не
рекомендуется.

Системы из нержавеющей стали также часто используют в процессе обустройства вентилируемого фасада. Такой профиль отличается долговечностью, так как устойчив к гниению. Среди всех видов подобных конструкций, системы из нержавейки служат дольше.

Такие каркасы подходят даже для межэтажного строительства. Они и комплектующие к ним отличаются хорошей жесткостью, прочностью и продолжительным сроком службы. Их можно использовать для тяжелой облицовки. Но есть некоторые недостатки материала:

1. Цена за м2 гораздо выше, чем у аналогичных систем.
2. Огромный вес стали делает невозможным ее использование для старых построек со слабой несущей способностью.

Производители в России предлагают покупателям различные типы подконструкций. Выбрать подходящий вариант между моделями из оцинкованной и нержавеющей стали очень сложно, особенно, людям, не разбирающимся в подобных вопросах. Поэтому предварительно стоит обсудить все вопросы со специалистом, который поможет сделать выбор с учетом архитектурных особенностей определенного здания, подберет крепежи, проведет расчет необходимого количества материала, поможет разобраться в технологической карте конструкции.

В
связи с завышенными требованиями к профилям, каждый производитель пытается
создать максимально надежные изделия, чтобы повысить их привлекательность для
покупателей.

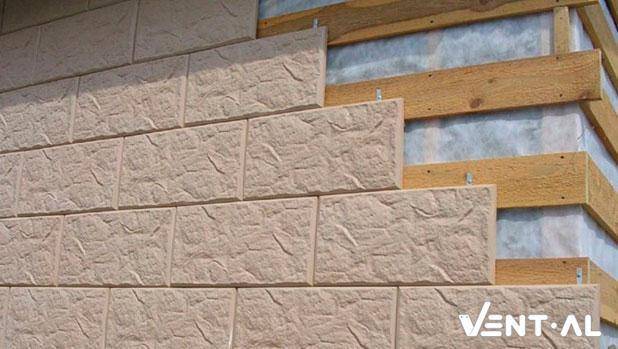

Деревянный каркас

Также
существует вариант каркаса из дерева. Он гораздо дешевле, чем сложные
металлические конструкции, но и срок эксплуатации меньше. Системы выполняют из
деревянных брусков. Их устанавливают друг на друга в перпендикулярном положении
и создают зазор для циркуляции воздуха. Такие элементы используют при
строительстве коттеджей.

Назначение и область применения

Эти
полноценные конструкции используются для навесного фасада, в котором есть
воздушный зазор, обеспечивающий циркуляцию воздуха между поверхностью внешней
стены и облицовочным материалом. Это позволяет избежать образования плесени,
разрушения здания под воздействием влаги.

С
помощью фасадной конструкции облицовывают и утепляют здания. Есть разные
подвиды продукции компании «Диат», отличающиеся конструктивными особенностями и
подходящие под суровые условия климата России.

Основные
преимущества материала заключаются в следующем:

1. Продукт
   проходит проверки.
2. Конструкция имеет небольшой вес. Фасада
   весит не более пятидесяти килограмм. В эту сумму входит вес подсистемы,
   утеплителя и плит отделки. Поэтому конструкция не перегружает основание дома.
3. Просто устанавливаются. Монтировать
   навесной фасад гораздо проще, чем выполнить разнообразные виды отделки. Поэтому
   благодаря подсистемам удается получить не только красивое здание, а и сэкономить
   на строительных работах. Установка выполняется и самостоятельно.
4. Обладает высоким уровнем пожарной
   безопасности. В составе системы только негорючие материалы, что обеспечивает
   безопасность во время пожара. Фасад делают с учетом возможных температурных
   нагрузок. Он не препятствует тушению в случае возгорания. Не нежно проводить
   дополнительные мероприятия во время установки, чтобы обеспечить дополнительную
   безопасность. Не нужны противопожарные отсечки, стальные экраны, оконные
   обрамления и прочие элементы.
5. Конструкции для облицовки изготовляют из
   керамогранита, деревянных реек, софтпласта, титаноцинка и других.
6. Отличаются
   длительным сроком службы. После установки конструкции прослшужат в течение
   пятидесяти лет. Такими эксплуатационными характеристиками не может похвастаться
   ни одна продукция.

Вентилируемые фасады Диат обладают массой положительных свойств, чем и обусловлена их популярность.

Фасады: что такое навесной вентилируемый фасад

Воздушная вентиляционная прослойка

воздушная прокладка

Расстояние между защитным экраном и теплоизоляцией должно составлять как минимум 30 мм, поскольку при наличии воздушного зазора меньшей ширины влага просто не будет выводиться, что приведёт к намоканию теплоизоляции, повышению влажности внутри помещения, увеличению потери тепла, утяжелению используемых в конструкции теплоизоляционных материалов и их дальнейшему обрушению.

При выполнении монтажа навесного вентилируемого фасада необходимо обязательно проследить за обеспечением свободного движения потоков воздуха между защитным и теплоизоляционным слоем. Для свободной циркуляции воздуха используют специальные перфорированные элементы из металла, которые устанавливают в нижней и верхней части конструкции.

Защитная мембрана

Внешний экран вентилируемого фасада предназначен для уменьшения негативного воздействия окружающей среды и монтируется поверх утепляющего слоя. От выбранного материала для установки защитной мембраны зависит как внешний вид сооружения, так и качество всей конструкции. Именно поэтому к выбору строительного материала на этом этапе следует подходить с особой тщательностью. Внешний экран должен обеспечивать теплоизоляционному слою качественную защиту от всевозможных механических повреждений, влаги, ветра и ультрафиолета.

Каждый материал отличается своими уникальными параметрами, которые обуславливают разные особенности монтажа вентилируемого фасада, его эксплуатационные качества и внешний вид. Оптимальными вариантами для защитного экрана фасада считаются следующие облицовочные материалы:

• объёмные панели и кассеты, изготовленные из металла;
• цементно-волокнистые плиты;
• искусственный или натуральный камень;
• профнастил;
• сайдинг.

Наружная облицовка

Для финишной отделки навесной вентилируемой фасадной системы используются различные строительные материалы. В качестве облицовки этой конструкции чаще всего применяют плиты из фиброцемента, керамогранита, металла и других современных композитных материалов, однако рынок предлагает широчайший ассортимент фасадных изделий из эксклюзивных и совершенно неожиданных для потенциального покупателя материалов. Благодаря невероятному разнообразию продукции даже чрезмерно требовательный владелец помещения сможет реализовать самые изощрённые дизайнерские решения.

Обрешётка и система крепежей

При невидимом креплении облицовочные элементы размещают на внутренней стороне специальными пазами. Этот способ крепления считается надёжным и аккуратным, но при этом относительно дорогим.

Видимый метод крепления обойдётся владельцу помещения в гораздо меньшую сумму, однако при необходимости будет крайне сложно заменить один из облицовочных фрагментов.

Опытные строители рекомендуют комбинировать эти два метода, на нижних этажах используя способ невидимого крепления облицовочных элементов, а на верхних – видимого.

Для эффекта внешней завершённости навесного вентилируемого фасада на углах и с торцов конструкцию закрывают, используя всевозможные уголки и вставки.

Система крепежей включает в себя дюбели, шурупы и всевозможные соединительные элементы (например, кронштейны и профили), осуществляющие контроль расстояния между направляющими облицовочной системы и стеной. Благодаря наличию современной и качественной системы крепежей предварительная обработка внешней поверхности сооружения не требуется для установки навесного вентилируемого фасада.

Теплоизоляционный слой

Теплоизоляционный слой представляет собой самый обычный утеплитель. Чаще всего в такого рода конструкциях используются двойные плиты, наполненные несколькими слоями минеральной ваты. Этот материал отличается не только великолепными параметрами теплоизоляции, но и долговечностью, простотой устройства и хорошей звукоизоляцией.

Устройство

Фасадные системы призваны защищать конструкцию здания от негативных факторов внешней среды, тем самым продлевая срок их службы. Современные фасады имеют многообразный и привлекательный внешний вид. При относительно доступной стоимости они способны точно имитировать дорогостоящую наружную отделку из камня, древесины.

В зависимости от способа фасадные системы бывают 2 видов:

Мокрые. Мокрый фасад выполняется с использованием строительных смесей. Наиболее распространенным вариантом считается оформление наружных стен декоративной штукатуркой.

В зависимости от того, оставляется ли между стеной и фасадным материалом воздушная прослойка, фасады бывают 2 типов:

вентилируемые;

Вентилируемые фасады организуются путем установки каркаса, который крепится к стене здания. Каркас обшивается отделочными материалами. Между каркасом и стеной остается пространство для свободной циркуляции воздуха.

Нередко можно услышать такую классификацию фасадных систем, как деление их на мокрые и вентилируемые. Однако такой подход неправильный, поскольку в основу классификации положены разные критерии. Среди мокрых фасадов встречаются вентилируемые. Аналогично, как и навесные системы могут быть сплошными (например, фасады из стекла).

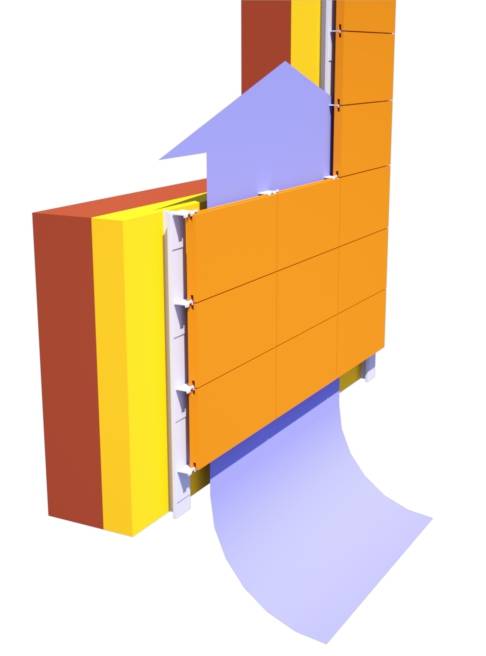

Конструкция системы с воздушным зазором

Схематично, слой за слоем, вентилируемый фасад состоит из:

• несущей стены;
• самой подконструкции;
• теплозвукоизоляционного слоя;
• паропроницаемой пленки;
• воздушного зазора;
• облицовки.

Каждый из них выполняет определенную функцию. Несущая стена является опорой для всей системы. При конструировании навесного фасада необходимо учитывать «заваленные» углы и степень отклонения стены по горизонтали и вертикали. Эти параметры определяются в ходе геодезической съемки.

Элементы подконструкции для вентилируемых фасадов включают в себя:  несущие профиля и кронштейны, закрепленные между собой заклепками, и анкером к стене, а также элемент крепления облицовки, каким бы он ни был. Элементом крепления облицовки может быть и салазка с иклей (чтобы закрепить фасадные кассеты) и кляммер (для керамогранита) и заклепка (для фибрцемента) и другие элементы крепления.

Вместе элементы поконструкции образуют единую каркасную систему, на которую монтируются облицовочные материалы. Назначением подконструкции является надежное закрепление облицовочных элементов таким образом, чтобы между отделочной панелью и теплоизоляцией остался вентиляционный зазор. Все соединения должны быть механическими. Использование клея и других «мокрых» соединителей не санкционировано (кроме крепления тонкого керамогранита).

Функция теплоизоляционного слоя – защита стены от переменного замерзания и оттаивания. За счет этого выравниваются температурные колебания, исключается появление деформаций, которые пагубным образом влияют на многоэтажные здания. Такая особенность обеспечивает долговечность и надежность всей конструкции. Кроме того, качественная теплоизоляция препятствует проникновению лишних звуков из внешней среды, что положительным образом влияет на комфорт жильцов.

Паропроницаемая пленка препятствует проникновению влаги на поверхность материала теплоизоляции. При этом сохраняется эффективность испарения конденсата в окружающую среду. Современный рынок предлагает потребителям качественную паропроницаемую пленку, которая не поддерживает горение и не распространяет пламени по стене.

Воздушный зазор работает по принципу вытяжной трубы. Благодаря этому, влага изнутри и снаружи, попадая в зазор, практически мгновенно высушивается. Воздушный буфер, кроме этой функции, снижает потерю тепла во всем здании.

Облицовка выполняет декоративную и защитную функции. Она эффективно защищает систему вентилируемого фасада и несущую стену дома от всевозможных повреждений механического характера, а также от пагубного воздействия процессов, происходящих в атмосфере. Правильно подобранные по стилю и техническим нюансам облицовочные материалы создают внешний вид здания, формирует его облик и служат его визитной карточкой.

Конструкции и разновидности

Применяемые навесные материалы бывают следующих видов:

Светопрозрачные. Основа таких панелей – каленое высокопрочное стекло или стеклопакеты.

Если говорить о каркасе, на который крепятся фасадные материалы, то они изготавливается из следующих материалов:

Алюминий. Алюминиевый каркас демонстрирует оптимальное сочетание прочности и небольшого веса. Кроме того, материал не подвержен коррозии, что существенно продлевает срок службы фасадной системы.

В зависимости от типа сборки каркасные подсистемы могут быть такими, как:

Стоечно-ригельный. Это самая простая конструкция, представляющая собой каркас по всему фасаду здания, состоящий из тонких (до 5 см шириной) стоек и ригелей. Подобные конструкции обычно используют под светопрозрачные панели, поскольку данная технология позволяет добиться максимальной прозрачности фасада, воздушности. Визуально готовый фасад имеет вид стеклянной поверхности, разделенной через равные промежутки линиями (вертикальными и горизонтальными).

Преимущество данного метода – оперативность и простота сборки. Кроме того, некоторые производители выпускают подсистему под определенные виды навесных покрытий. Это обеспечивает 100% совместимость каркаса и отделочного материала. Пользователю не нужно подбирать и приобретать фиксирующие элементы – они также входят в комплект.

В зависимости от направления элементов каркаса, он может иметь следующий вид:

• вертикальный (обычно монтируется под профлист, керамогранит, сайдинг, облицовочные кассеты);
• горизонтальный (также подходит для облицовки профилированным листом или при оформлении стен линеарными панелями);
• перекрестный (применяется для дальнейшей облицовкой керамогранитом или кассетами).

Торговая марка «ТехноНИКОЛЬ» выпускают максимально безопасные с точки зрения возгорания и плавления вентилируемые фасады. Структурно они состоят из базальтового гранулята (лицевая защитно-декоративная сторона), битума (обеспечивает антисептическую защиту и влагопрочность системы), стеклохолст (выступает в качестве армирования, аккумулирует инфракрасное тепло) и кварцевый песок (способствует повышению прочности плит и их огнестойкости, примыкает к декоративному слою).

Компания производит не только фасадные, но и кровельные гидроизоляционные материалы. В ее ассортименте имеются готовые модульные системы, отличающиеся надежностью, долговечностью и наличием гарантийного срока эксплуатации до нескольких десятилетий.

Плюсы и минусы

Навесные системы позволяют отказаться от финишной декоративной отделки стен, что существенно снижает размер сметы на строительство или ремонт. Кроме того, использование обрешетки позволяет скрыть неровности и прочие дефекты поверхностей.

Немаловажно, что подобные фасады отличаются универсальностью. Они могут монтироваться на стены из строительных блоков и кирпича, дерева, на стены быстровозводимых каркасных конструкций

Навесные фасады могут монтироваться как на недавно построенное здание, так и на эксплуатируемое строение, которому потребовался ремонт или реконструкция.

Материалы для навесной системы могут монтироваться даже при отрицательных температурах, что позволяет говорить о возможности круглогодичного монтажа. Важный момент – фасады на основе ПВХ имеют склонность к расширению и сужению при смене температур, что необходимо учитывать в процессе работы. Например, виниловые сайдинговые панели при монтаже в холодное время года перед установкой следует выдержать не менее суток в комнатных условиях.

Большинство навесных фасадов сегодня – это многослойные «пироги», одним из элементов которых является утеплитель. Более того, в продаже появились модели отделочных панелей, на которые методом горячего прессования нанесен слой утеплителя.

Навесная система позволяет качественно организовать вентилируемые фасады. Их преимущество обусловлено наличием воздушного пространства между стенами и обрешеткой. Его наличие позволяет отводить лишнюю влагу и пары из помещения, предотвращая их проникновение в толщу утеплителя и фасадного материала. При соблюдении технологий монтажа навесные системы отличаются биостойкостью – на их поверхности не образуется плесень, грибки, они не покрываются мхом.

При правильном монтаже и выборе материала с высокими показателями влагонепроницаемости удается создавать морозостойкие фасады. Показатели морозостойкости некоторых моделей превосходят 300 циклов. Такие материалы оптимальны для северных регионов.

Подобные фасадные решения позволяют добиться высоких тепло- и звукоизоляционных показателей, надежно защищают поверхность стен, чем обуславливают их долговечность. Меняя угол наклона или направление материала для отделки, можно достигать оригинальности в оформлении фасада, создавать декоративные архитектурные элементы.

Среди недостатков некоторые отмечают высокую стоимость организации системы навесного фасада. В среднем 1 м2 конструкции обходится в 2000 рублей (с учетом материалов для обрешетки, утеплителя, гидро- и пароизоляционных материалов, наружных панелей). Однако любой монтажник скажет, что подобная конструкция окупится уже через 5-7 лет эксплуатации.

Наличие воздушных карманов повышает риск быстрого распространения огня в случае пожара. Избежать этого можно только путем использования негорючих (или относительно безопасных с точки зрения пожароопасности) материалов, а также обработке антипиренами всех горючих элементов (например, деревянного каркаса). Справедливо замечание специалистов, что относительная новизна системы пока не позволяет добиться достойной ее противопожарной защиты.

Виды вентилируемых фасадов

Одной из распространенной классификации является классификация по материалу, применяемому для отделки, выбор которого влияет также на используемые подсистемы, а также способ проведения монтажных работ.

Отдавая предпочтение одному материалу перед другими, следует учитывать не только цену изделия и стоимость монтажных работ, но и архитектурные требования как самого строения, так и окружающей среды.

Навесной вентилируемый фасад из керамогранита

Данный материал является одним из самых распространенных для отделки зданий, который применяется как в частном домостроении, так и при облицовке общественных и жилых высотных домов.

Благодаря высоким прочностным характеристикам и сравнительно невысокой стоимости часто используется для облицовки нижних уровней здания и цоколя.

Внимание! Перед использование керамогранита следует подумать о том, способны ли несущие конструкции здания выдержать дополнительную нагрузку. Основные характеристики керамогранита:

Основные характеристики керамогранита:

• высокая прочность и износостойкость;
• морозоустойчивость;
• долговечность;
• экологичность и пожаробезопасность;
• многообразие цветов и размеров плитки;
• цветоустойчивость под воздействием ультрафиолетового излучения.

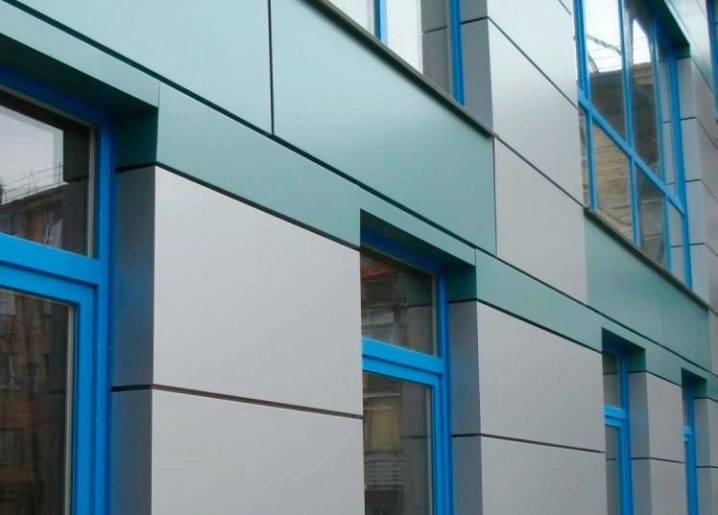

Вентилируемые фасады из фиброцементных плит

Фиброцементная плита имеет привлекательный вид, сохраняющая его на протяжении всего срока эксплуатации.

Существует недостаток при монтаже материала — доступен только один способ, при котором крепежные элементы располагаются с внешней стороны (не сильно влияет на эстетичный вид фасада).

Другие виды навесного фасада

Металлокассеты — это изделия из оцинкованной стали с цветным полимерным покрытием, характерной особенностью которых являются скругленные углы. Данные изделия устойчивы к механическим, температурным и агрессивным природным воздействиям.

На всем протяжении эксплуатации сохраняют презентабельный вид, который поддерживается за счет способности к самоочищению: во время осадков, грязь органического происхождения и пыль просто смываются с поверхности облицовки.

Натуральный камень также нередко применяется в системах вентилируемых фасадов, хотя имеет больший вес, чем другие материалы. По сути он не имеет недостатков. Из объективных минусов данного материала является его высокая цена

Стоит обратить внимание на агломератную плитку, представляющую собой материал, изготовленный на основе цемента и каменной крошки

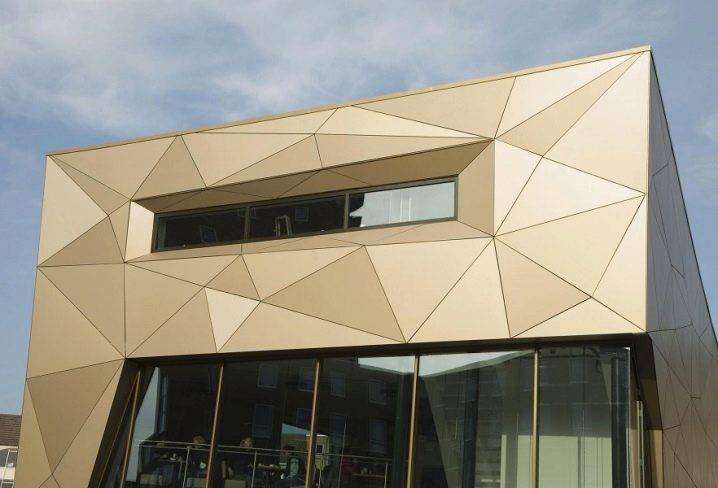

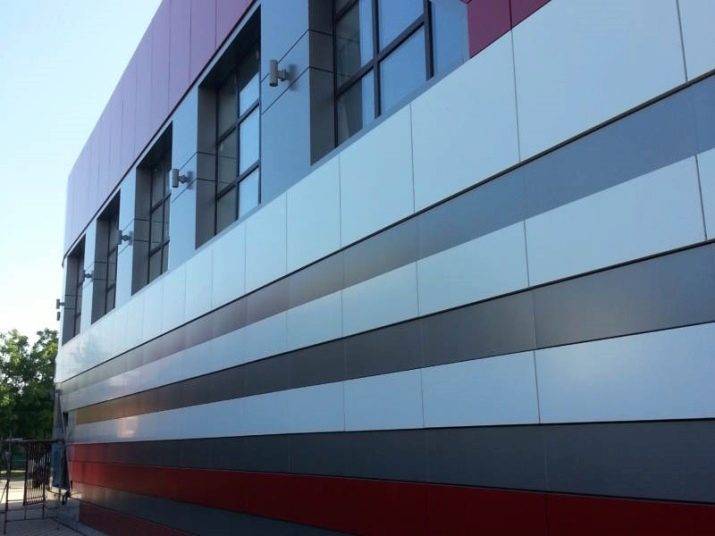

Алюминиевые композитные панели — это кассетное изделие из двух листов металла и полимерного слоя между ними. Материал имеет своеобразный способ крепления с обязательным оформлением межпанельного стыка, который обеспечивает защиту от влаги.

Конечно, разнообразие данного вида сказывается и на стоимости, которая зависит от многих факторов: толщины материала, качества и степени огнестойкости.

HPL панели (ламинат высокого давления) – новинка на отечественном рынке с высокими эксплуатационными характеристиками, красивым эстетичным видом и небольшим весом.

Могут применяться не только на стенах, но и на горизонтальных поверхностях, что позволяет использовать их в качестве материала для оформления потолочных конструкций. Производятся из бумаги и древесного волокна методом прессования и могут иметь толщину от 0,5 до 25 мм.

Композитные панели отличаются высокими тепло- и звукоизолирующими способностями, имеют богатые цветовые решения. Относятся к самоочищающимся материалам, поэтому использование их в качестве облицовки высотных зданий является рациональным.

Стекло также может использоваться в системах навесных фасадов в виде панелей из ударопрочного материала с дополнительным армированием. Является достаточно дорогим видом отделки и могут возникнуть объективные сложности производства монтажных работ.

Виды конструкций

Схема установки простого каркаса

Главное технологическое различие одной системы от другой – это направление и положение направляющих профилей. В большинстве случаев, положение задается исходя из размеров и особенностей облицовочного материала. Возможно вертикальное, горизонтальное или перекрестный способ с образованием ячеек.

Крепление вентилируемого фасада может выполняться разными методами, но в большинстве случаев, принято использовать следующие два способа:

• монтаж фасадных кронштейнов к стене и фасаду здания – самый распространенный способ крепления подсистемы, обладающих надежным сцепление с поверхностью и простотой обустройства. Рекомендуется применять в том случае, если надежность несущих стен не вызывает опасений и проверена специалистами. Шаг между кронштейнами напрямую зависит от используемых фасадных панелей;
• монтаж к межэтажным перекрытиям – данный способ применяется, если предыдущий вариант не подходит в силу конструктивных особенностей. Как правило, это рыхлость и хрупкость несущих стен. Для крепления подсистемы используют усиленные кронштейны с большей толщиной металла, которые монтируются на перекрытиях и балках здания.

Крепеж элементов отделки и облицовочных панелей, в свою очередь, также зависит от типа материала облицовки.

Кляммер

По виду крепежных элементов, подсистемы для вентилируемого фасада бывают со следующим способом навеса облицовочных панелей:

1. Открытый кляммерный способ – применяется для монтажа плит из керамогранита. Кляммер представляет собой пластину с выгнутым зажимами, которые надежно держат керамогранитную плиту. Изготавливаются из нержавеющей или оцинкованной стали. После монтажа открытые части обрабатываются порошковым способом, в цвет фасадного керамогранита.
2. Скрытый кляммерный способ – в отличие от предыдущего вида, зажим вставляется в торец фасадной плиты. Более дорогой метод крепежа, так как требует дополнительных затрат на торцевые пропилы.

Монтаж крепежной планкой – используется для крепления керамогранита и природного камня. Для фиксации планки, в плитах пропиливают торцевые пазы, которые обрабатываются силиконовым герметиком. За счет большого количества брака в процессе подготовки плит, данный метод применяется довольно редко и только если другие крепежные способы осуществить не удалось.
Крепление на крючки – применяется для установки металлокассет. Крючок располагается в металлической профиле и надежно удерживает облицовочную плиту.

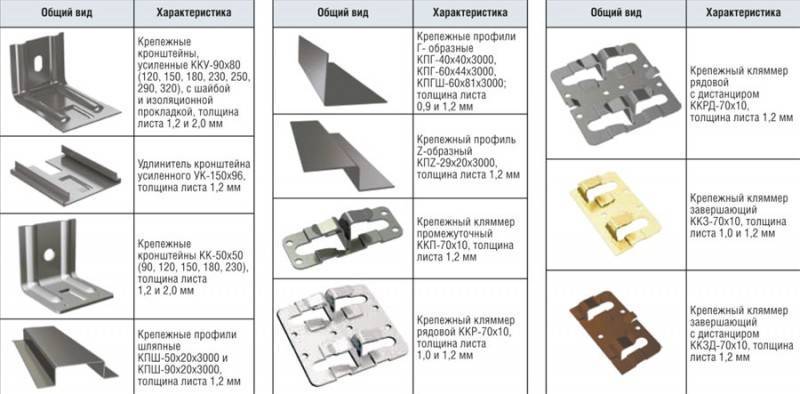

Основные составные элементы подсистемы

Заклепочный способ – используются для монтажа фиброцементных, композитных, оцинкованных и других типов плит. Для этого в направляющих и отделочных плитах сверлятся отверстия, после чего плотно закрепляется заклепкой. Несмотря на простоту монтажа, данный способ немного портит внешний вид фасада большим количеством заклепок.
Анкерный способ – самый сложный и затратный вариант установки вентилируемого фасада, так как требует специального оборудования, для просверливания конусных отверстий под анкеры. За счет крепления с обратной стороны плиты, обеспечивает наиболее качественный и презентабельный вид фасада.

Виды кронштейнов для вентфасада

От материала подвесов для вентилируемых фасадов напрямую зависят их эксплуатационные характеристики, в частности, термическое расширение, поэтому кронштейны делятся на несущие и опорные.

Алюминиевый фасадный кронштейн

Несущие алюминиевые подвесы должны быть равны высоте этажа. Основная ошибка неопытных строителей состоит в том, что они крепят кронштейн на всю заводскую шестиметровую длину к стене.

Алюминиевый фасадный кронштейн

Также стоит обратить внимание на отверстие в несущем кронштейне — крепёж выполняется только в круглые отверстия — в этом случае можно говорить о жесткой фиксации. Что касается овальных отверстий, то для несущих подвесов они не потребуются

Выбирая такой элемент, необходимо обратить внимание на габариты алюминиевого изделия — оцениваем высоту, толщину, ширину пятки. Это необходимо для расчета статических нагрузок. Если основание подвеса узкое, то он не подходит для крепления тяжелых материалов.

Опорные кронштейны из алюминия носят название «ветровые», поскольку удерживают облицовку на месте при порывах ветра. Воздух, проходящий через вентилируемый фасад, создаёт соответствующее давление, которое нивелируется опорными подвесами. Дополнительно они выполняют и несущую функцию.

Крепятся опорные кронштейны в середину овального отверстия, что обеспечивает возможность «хождения» профиля. Если крепеж выполняется в край овального отверстия, то заклепку может просто срезать из-за мощной силы термического расширения металлического профиля.

Оцинкованный фасадный кронштейн

Фасадный оцинкованный кронштейн

Такой кронштейн является несущим в любом случае. Сталь тоже подвержена термическому расширению, но его масштабы в разы меньше, чем у алюминия. Поэтому алюминиевые системы подразумевает наличие компенсатора, тогда как у стальных кронштейнов овальных отверстий нет. Это приводит к возникновению напряжение в конструкции — в этом случае заклепка может быть срезана при деформации металлической кассеты.

Виды и функции профилей для вентилируемых фасадов

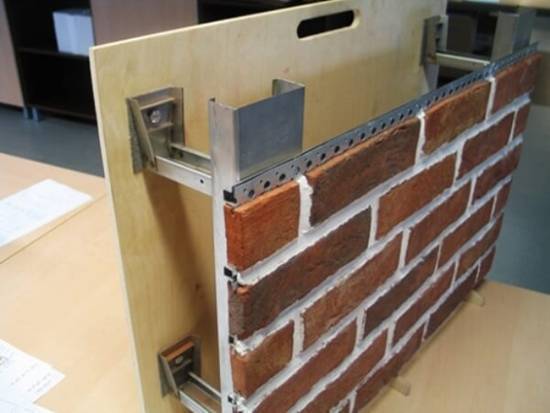

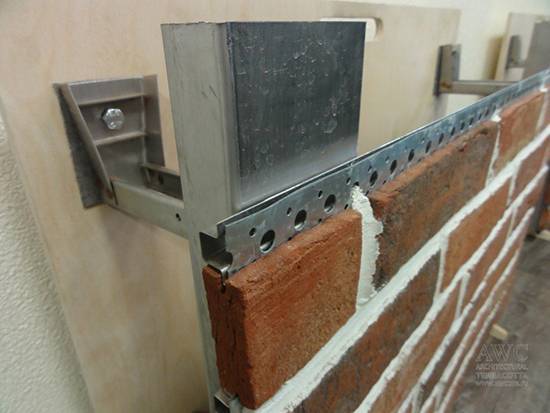

Для обустройства вентилируемого фасада используются разные конструкции металлические и элементы крепежные. Г-образный и шляпный профиль – это основные элементы конструкции, которые применяются для создания обрешетки и в качестве направляющих элементов. При облицовке фасадов используются:

• П-образный профиль. Монтируется в
  вертикальном положении на кронштейны. Используется для обустройства
  вертикально-горизонтальной конструкции.
• Z-образный профиль. Используется для создания обрешетки на внешних углах
  строения.
• С-образный. Применяется в сложных
  схемах обустройства фасада.

Для обустройства системы применяются крепежные элементы – анкера, дюбеля, заклепки, саморезы. Анкерами крепятся кронштейны, дюбелями – утеплитель, заклепками – элементы каркаса. Саморезами, которые имеют резиновую подкладку, скрепляются разные элементы конструкции. Фасадные плиты и керамогранит прикрепляются на кляммеры.

Горизонтально-вертикальная

Горизонтально-вертикальную систему крепления используют для всех видов облицовки. При обустройстве вентфасада направляющие профиля располагаются в вертикальном и горизонтальном положении, что обеспечивает равномерное распределение нагрузки. В конструкции используются угловые анкера для вентилируемых фасадов, крепеж которых к стене проводится саморезами или стальными заклепками.

Вертикальная

Для монтажа вентилируемого фасада используется вертикальный профиль Г-образной формы. Для его монтажа используются несущие кронштейны. Металлическая обрешетка в вертикальной системе создается со шляпного профиля. П-образный профиль монтируется в вертикальном положении и способен выдерживать большие нагрузки.

Межэтажная

Крепление профилей в межэтажной системе проводится при необходимости перекрытия стен большой площади, которые располагаются вертикально или перекрестно. Для монтажа профилей используется оцинкованный кронштейн для вентилируемого фасада, который способен выдерживать нагрузки и устойчив к коррозии.

Для монтажа системы используются комплектующие правильной конструктивной формы. Для навесного фасада рекомендовано использовать несущие или сдвоенные кронштейны и усиленные направляющие. Усиленный L-образный профиль крепится к межэтажному перекрытию. Его используют для оформления уголка вентфасада в оконных и дверных проемах.
