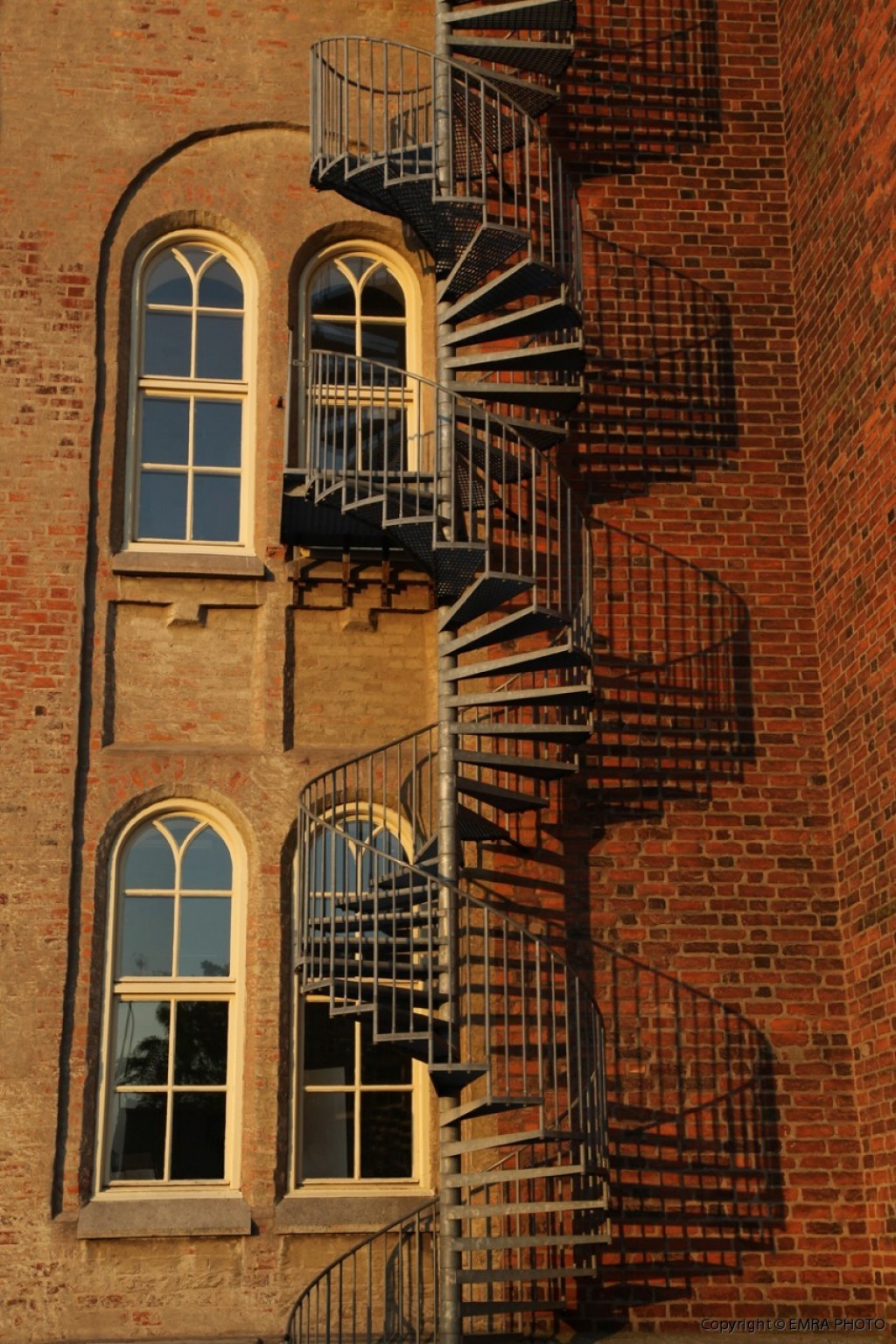

Металлическая лестница: определение, типы, назначение и нормативы

В заключение несколько слов о регламентирующих документах:

ГОСТ 23120-78 – отражает общие требования для металлических лестниц

1. материал для изготовления – углеродистая сталь класса С38/23
2. сварные соединения – выполняются механизированным способом
3. угол наклона не менее 45° и не более 60°
4. параметры нагрузки: от 200 до 400 кгс/см2
5. типы ступеней: сплошные и решетчатые (при ширине проступи и высоте шага от 12 до 25 см)
6. обязательно наличие окантовочных элементов на лестничных площадках
7. высота лестничного ограждения (от площадки): 90 см (для конструкций внутри здания), 120 (для наружных лестниц)
8. эксплуатация в температурных условиях до – 65°

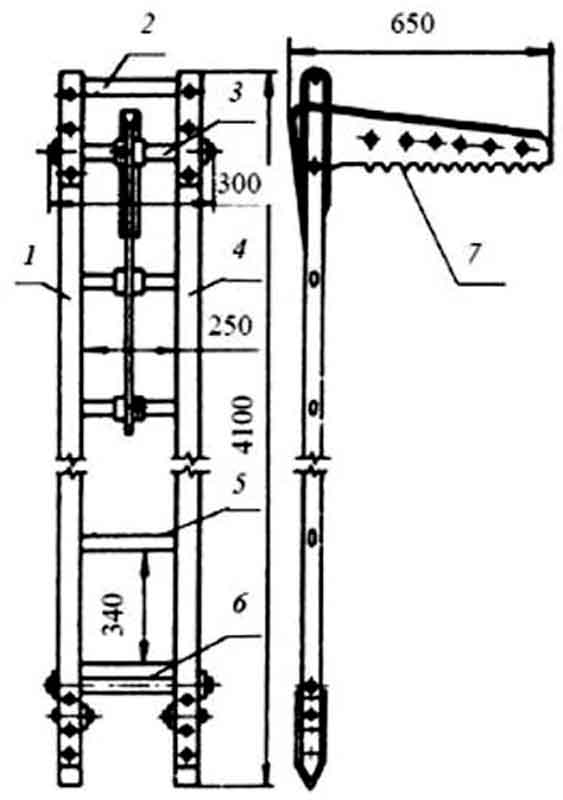

ГОСТ 26887-86 – разработан для мобильных и приставных моделей

1. материал — алюминиевые сплавов (марки ВСт3пс6) и сталь (09Г2С12)
2. опорные концы конструкции снабжают накладками из нескользящего материала
3. высота ступеней – до 0, 34 м
4. высота перильного ограждения – не менее 1 м, бортового – от 0,1 м
5. обязательно наличие страховочного ограждения (дугового либо канатного)

ГОСТ 25772-83 – описывает технические стандарты ограждений для лестниц:

1. высота – не менее 900 мм
2. отсутствие острых кромок на элементах конструкции
3. допустимая нагрузка – 30 кгс/м.

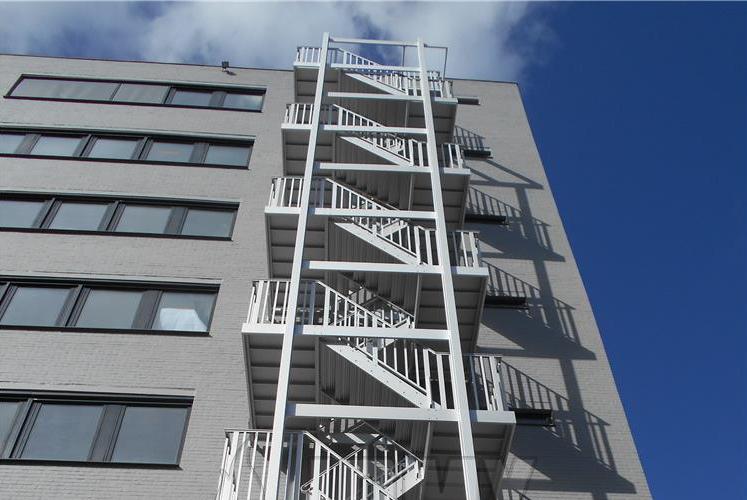

ГОСТ Р 53254-2009 – требования к пожарным и эвакуационным лестницам

1. расположение – не ближе 1 метра от оконных проемов
2. наличие зазоров (75 мм) между узлами конструкции для прокладки пожарного рукава
3. минимальная ширина: общая – 0, 9 м, ступеней – 0, 25 м, ограждений – 1, 2 м

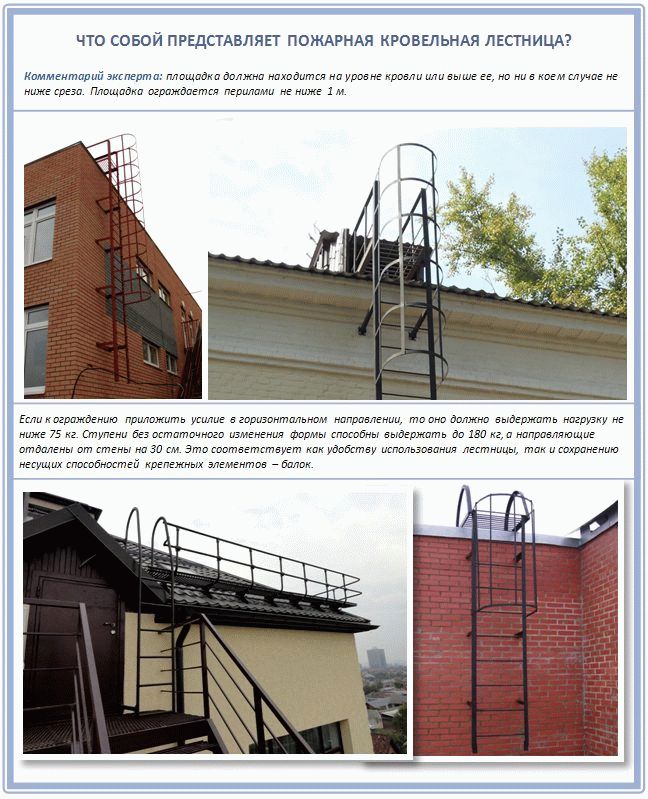

4. длина площадки, ведущей на кровлю – 0, 8 м
5. отсутствие ограждения в месте прохода на крышу
6. испытательная нагрузка на ступени – 1, 8 кг/ступень, на ограждение – 0, 54 кг/ступень
7. сварные швы узлов выполняются в соответствии с ГОСТ 5264
8. окрашивание поверхностей по ГОСТ (с применением негорючих ЛКМ)

Библиография

Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание М.: Стандартинформ, 2009

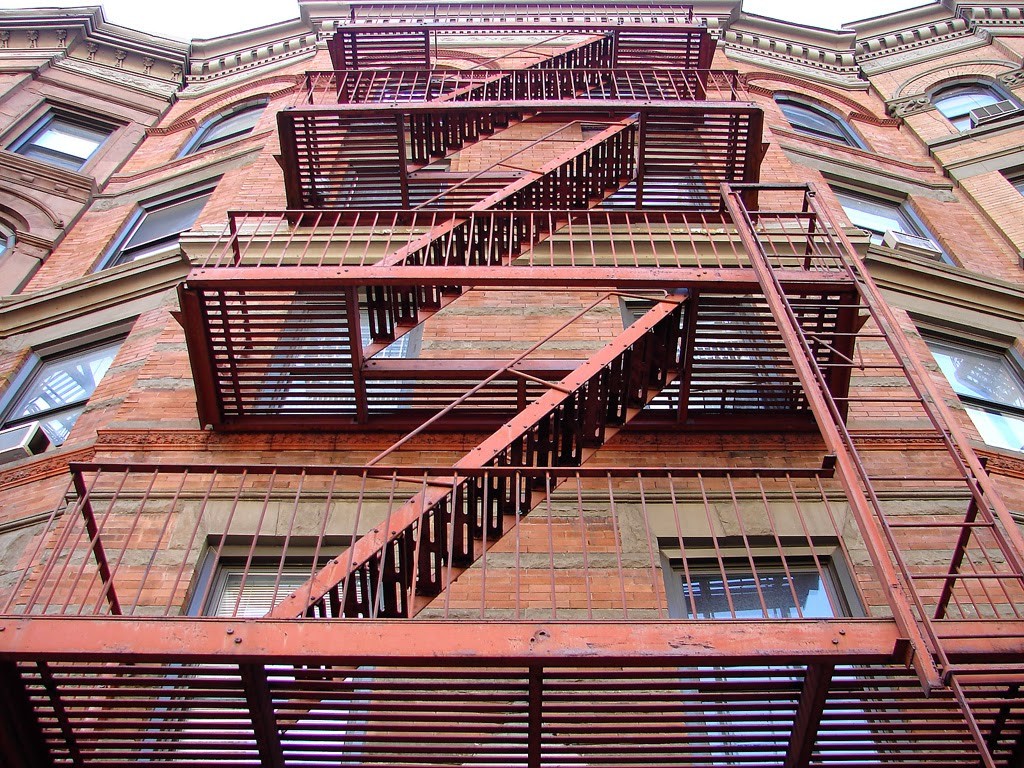

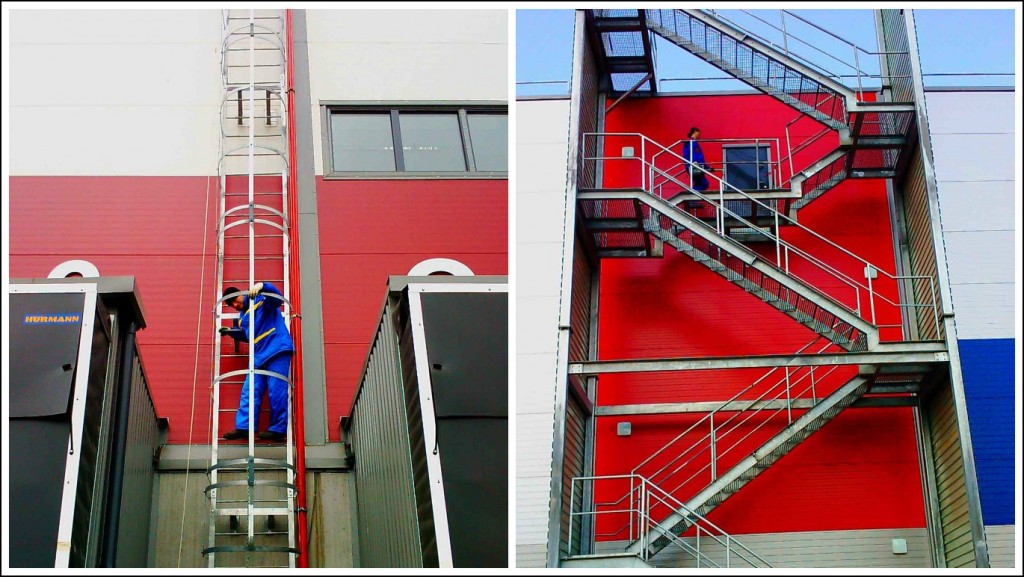

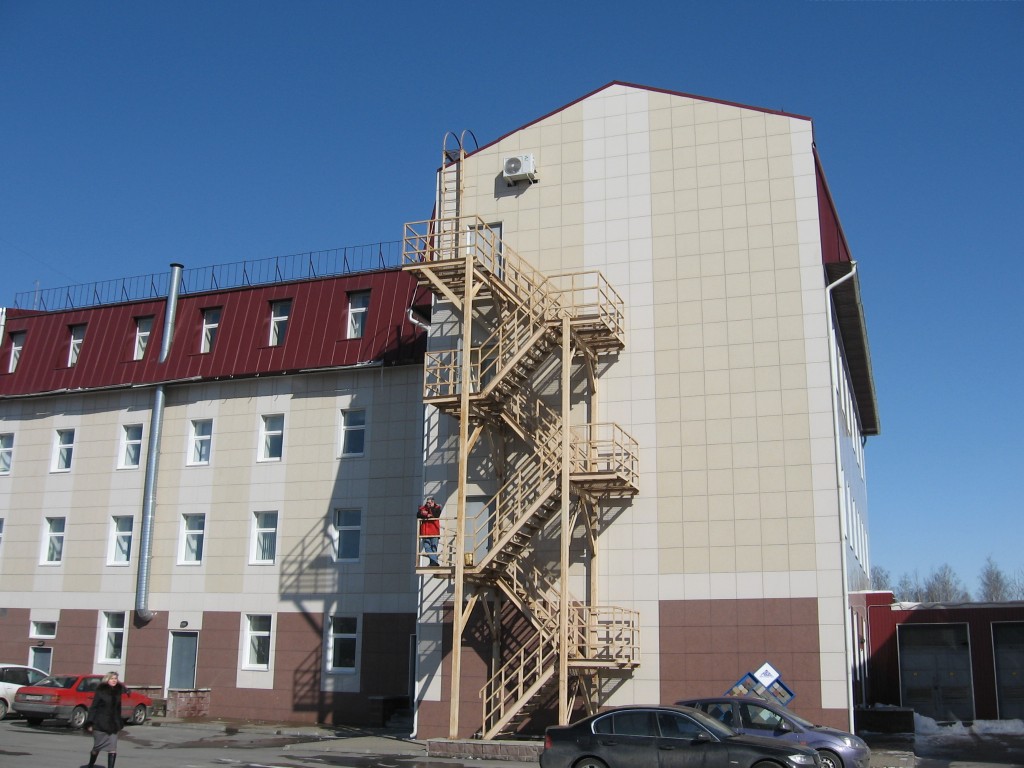

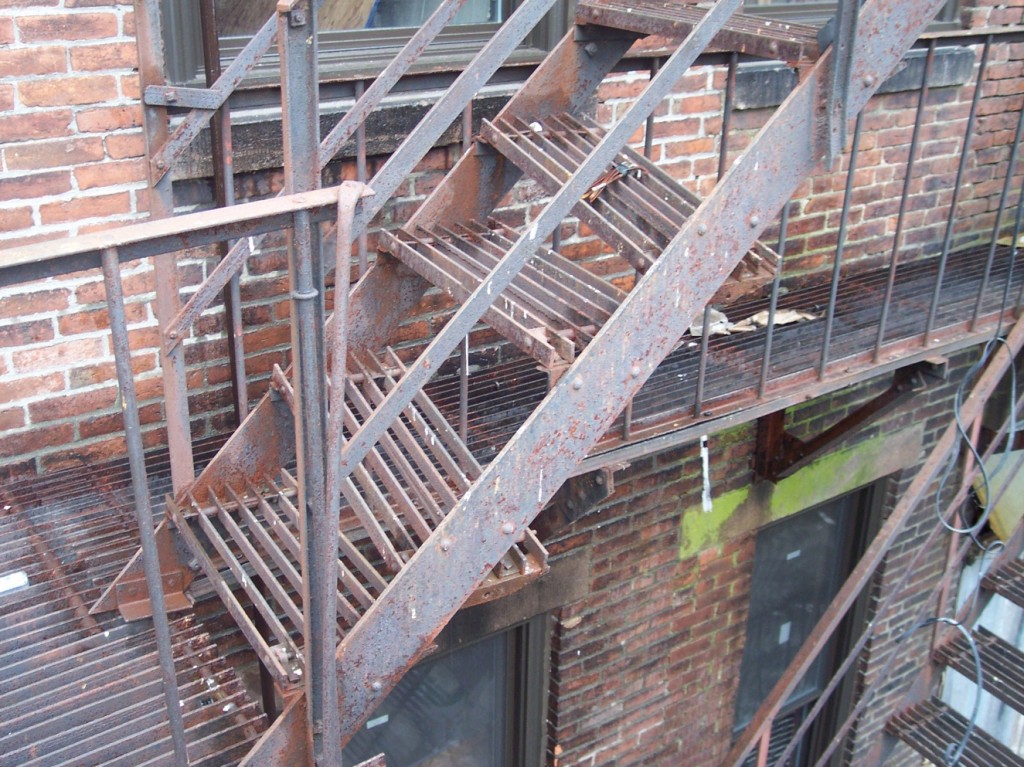

Наружные лестницы Пи их ключевые особенности

Если конструкции 1 типа представляют вертикальные изделия компактных размеров, то П2 относится к стальным маршевым лестницам. Для них характерен монтаж на высоте более 2,5 метров от земли. Каждый пролет обязательно оборудуется площадкой. При этом расстояние между ними не должно превышать 8 метров. Лестницы П1 полностью отличаются от П2. Однако на производстве используются практически идентичные сплавы металлов, проходящие специальную обработку. К основным параметрам также относятся:

ширина ступеней – не менее 25 см; высота ограждения – больше 120 см; ширина марша (длина ступени) – не меньше 90 см.

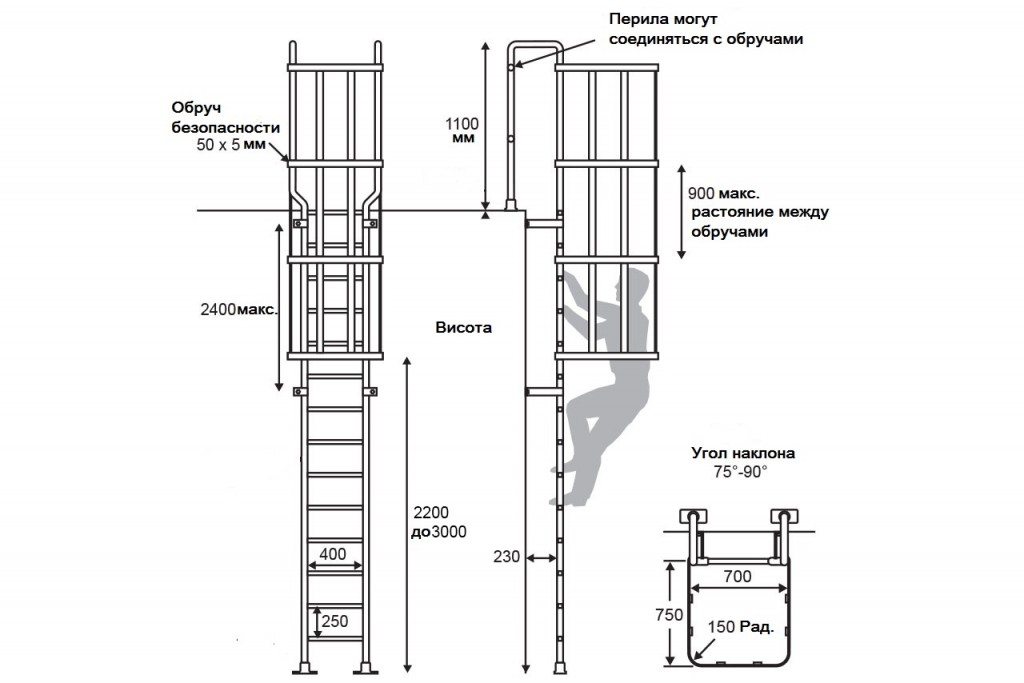

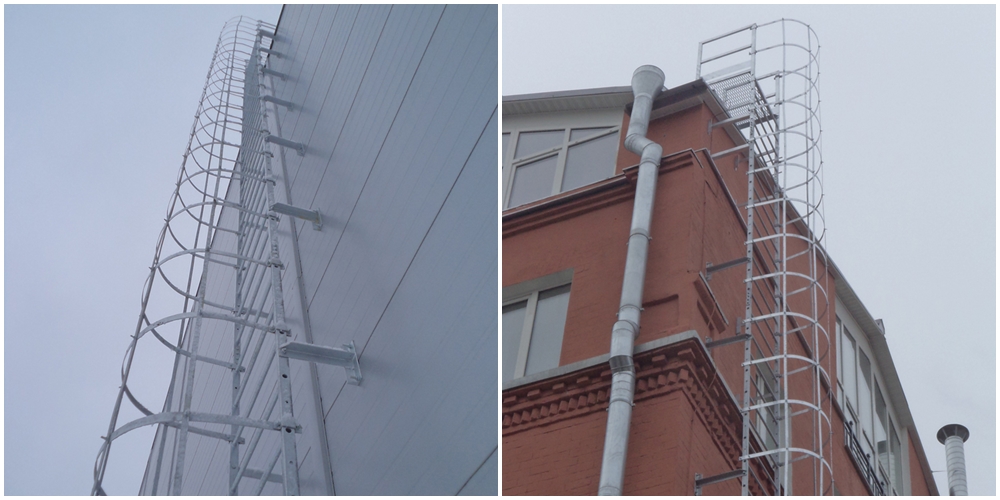

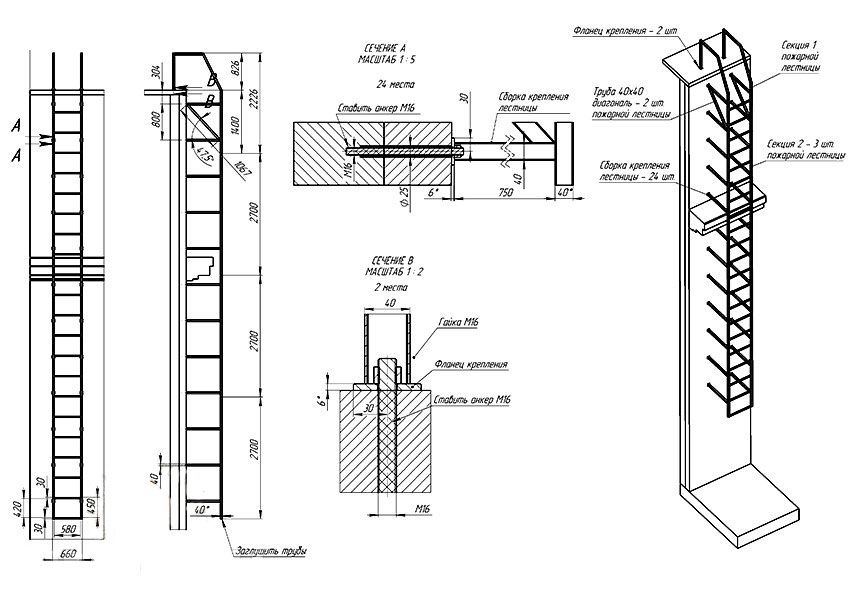

Данные характеристики являются базовыми. Вертикальная пожарная лестница П2 имеет несколько другие параметры. На заводе осуществляется изготовление металлоконструкций различного типа в соответствии с нормативными требованиями и государственными стандартами.

Вертикальные металлические лестницы для эвакуации людей необходимо закреплять на определенном расстоянии с использованием специальных инструментов и деталей. Добиться максимальной надежности позволит опыт квалифицированных специалистов.

Требования согласно ГОСТ лестницы наружные пожарные – основные предписания стандарта

Основные правила использования противопожарного оборудования строго регулируется нормами законов. Все требования к установке, эксплуатации и проверке прописанные в ГОСТ53254 – 2009 и СНиП-23-81.

Ознакомиться с основными нормами и требованиями можно в специальных нормативных актах

Каждая часть конструкции должна соответствовать определенным правилам:

1. Интервал между ступенями – от 25 см;
2. Высота ограждения (как самих ступеней, так и площадок) – от 1 м 20 см;
3. Размеры эвакуационного оборудования зависят от ширины – от 90 см до 2.4 м;
4. Длина площадок – от 80 см;
5. Важная составляющая безопасности – место выхода из площадок не должны пересекаться с ограждениями кровли;
6. На одном пролете лестницы должно быть от 3 до 16 ступеней, а в конструкциях с одним пролетом допускается 18 ступеней;
7. Ширина площадки должна соответствовать ширине лестницы;
8. Интервал между землей и первой ступеней должен соответствовать расстоянию между ступенями.

Установка эвакуационного оборудования должна соответствовать всем предписаниям ГОСТа. Швы соединения не должны содержать острых частей и выступов. Все детали лестницы должны прочно крепиться между собой и стеной. Правила стандарта не допускают наличия любых повреждения и разрывов.

Каждая ступень эвакуационной конструкции должна выдержать 190 кг. Вес крепят на середину ступени. При этом ограждения лестницы проверяются весом в 60 кг.

Материал изготовления не должен быть воспламеняемым. Лучше всего подходит металл, но не полированная сталь. Сами ступени не должны быть скользкими, а также задерживать грязь. Поэтому используют решетчатое нескользящее покрытие. После установки оборудование необходимо покрасить и обработать грунтовыми растворами. ГОСТ прописывает обязательную оцинковку или покраску краской стойкой к воздействию огня по VII классу.

Согласно правилам эксплуатации эвакуационное оборудование должно выходить на улицу или в специальный коридор, отделенный от дома. Подход к пожарной лестнице должен быть свободным.

Запрещено нагромождение балкона, если противопожарная лестница находится непосредственно на нем. Несоблюдение этих правил может стоить человеческих жизней.

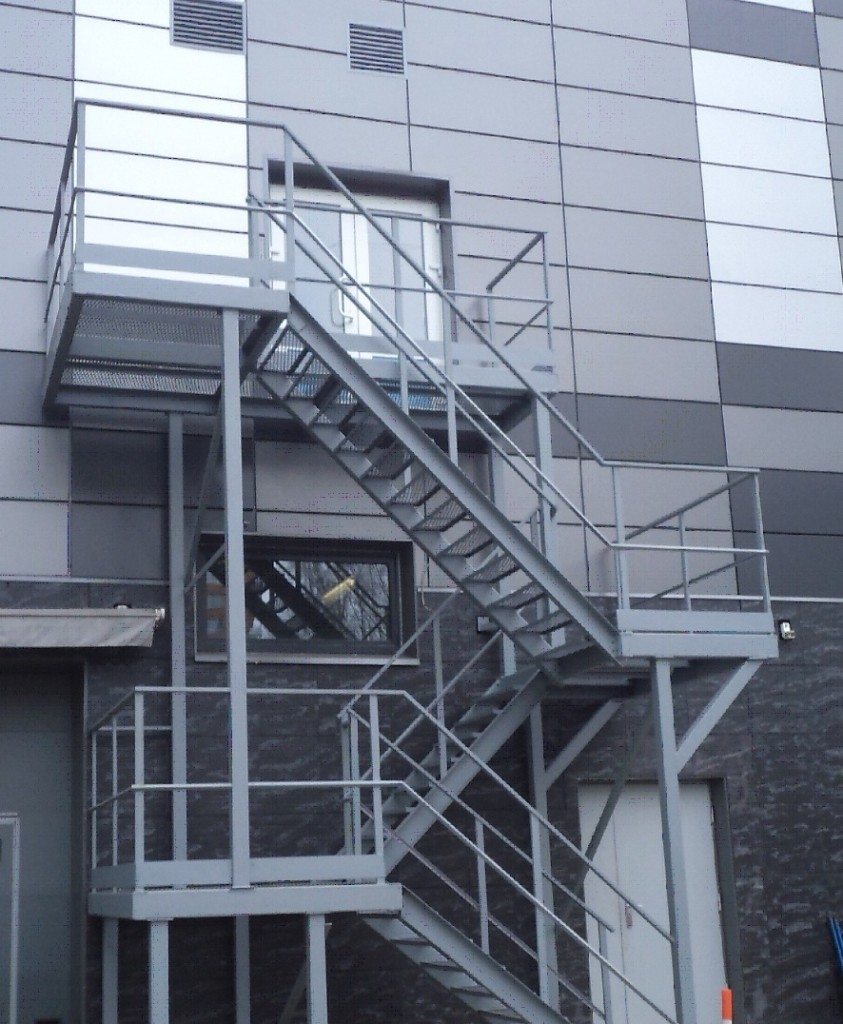

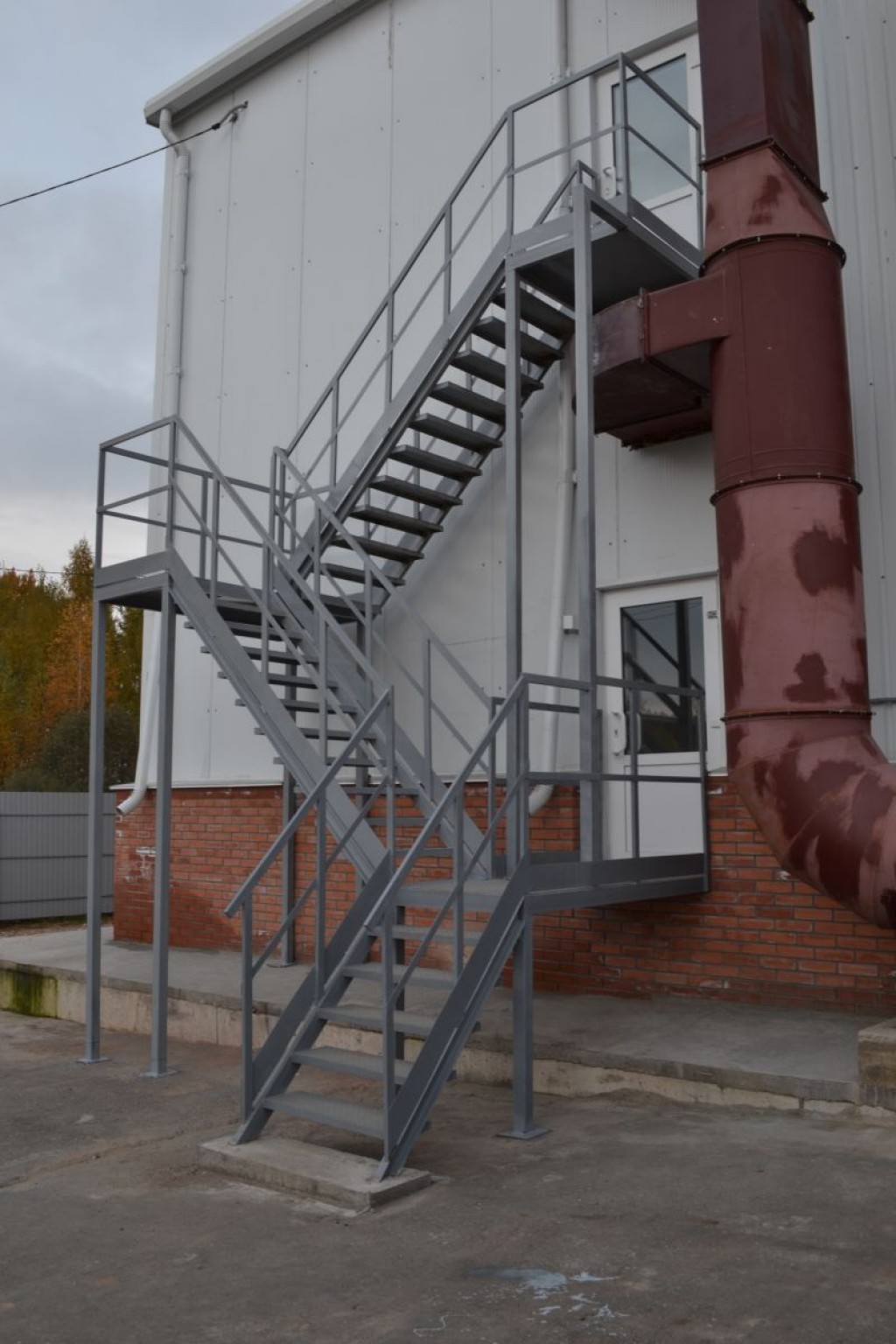

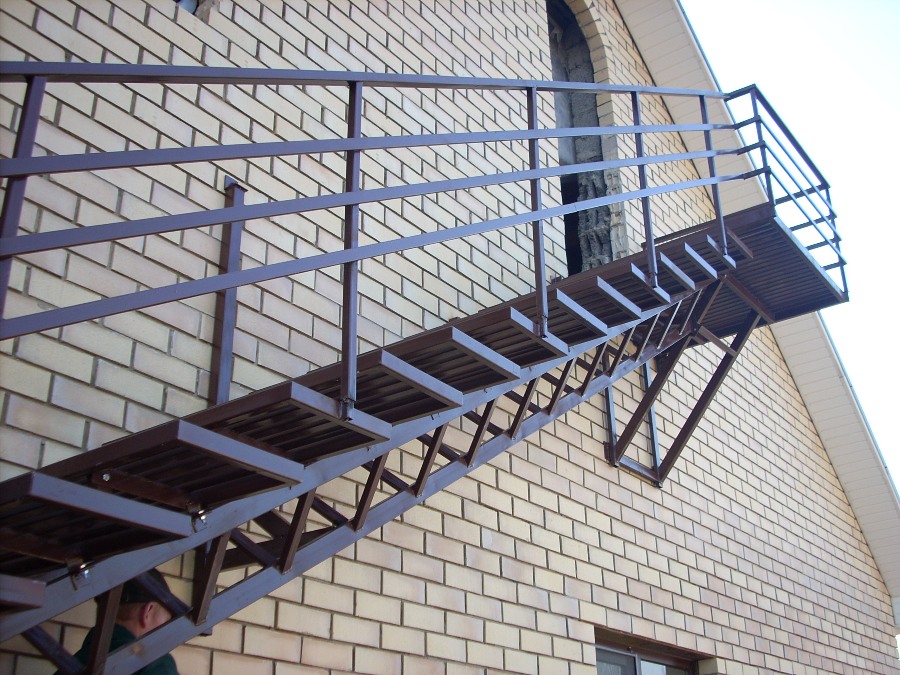

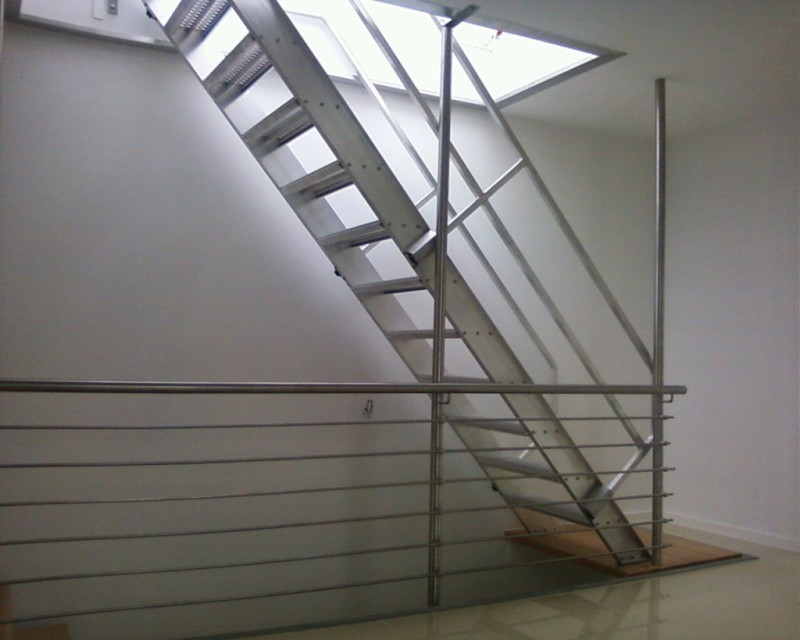

Требования для маршевых лестниц

В ГОСТах оговорены стандарты, которые актуальны обычно только в многоквартирных домах. А вот в СНиП даже для домашнего мастера, планирующего монтаж перехода между уровня своими руками, можно найти массу полезной информации. Так для жилых помещений уклон выдерживается не менее 27 градусов и не более 38 градусов для многоквартирных и 45 градусов для одноквартирных домов. При этом если насчитывается более трех ступеней – необходимо ограждения. Прочность определяется не ниже 180-220 кг на квадратный сантиметр для маршей и площадок и 100 кг – для перил.

Угол наклона лестницы и ее ширина должны соблюдаться на всей протяженности.

Пожарные лестницы должны создаваться с особым вниманием к безопасности пути

СНиПом рекомендовано в марше делать от 3 до 18 ступеней, при этом рекомендуется делать нечетное число. Человеку гораздо удобнее делать первый и последний шаг при подъеме или спуске с одной ноги. Оптимальной считается конструкция, когда все марши равной длины и с одинаковым количеством ступеней.

Также важно организовать достаточное освещение и вентиляцию. При устройстве межэтажных лестниц необходимо соблюдать и требования противопожарной безопасности.

Требования к ограждению лестниц в зависимости от типа здания

Специфика лестничных ограждений также определяется в зависимости от типа здания, где они установлены:

• Детские сады и другие дошкольные заведения. В данном случае поручни должны устанавливаться на высоте 50 см от уровня ступеней. Если проходимость слишком высокая, то дополнительно могут оборудоваться поручни для взрослых на высоте в 90 см.
• Школы. В соответствии с требованиями ГОСТ в школах поручни должны устанавливаться на высоте 120 см. Это обусловлено тем, что они будут выполнять не только опорную, но и заграждающую функцию, исключая вероятность случайных падений между пролетами. В школах специального назначения, где обучаются дети с умственными отклонениями, ограждения могут достигать 150-180 см с панцирным заграждением.
• Пожарные и эвакуационные лестницы. Такими сооружениями оборудуются все общественные и жилые здания, имеющее более 1 этажа. Ограждения их маршей и клеток должно составлять 100 см.

Стоит отметить, что к ограждениям лестниц на промышленных и производственных участках применяются более сложные требования. Они могут варьироваться в зависимости от специфик объекта.

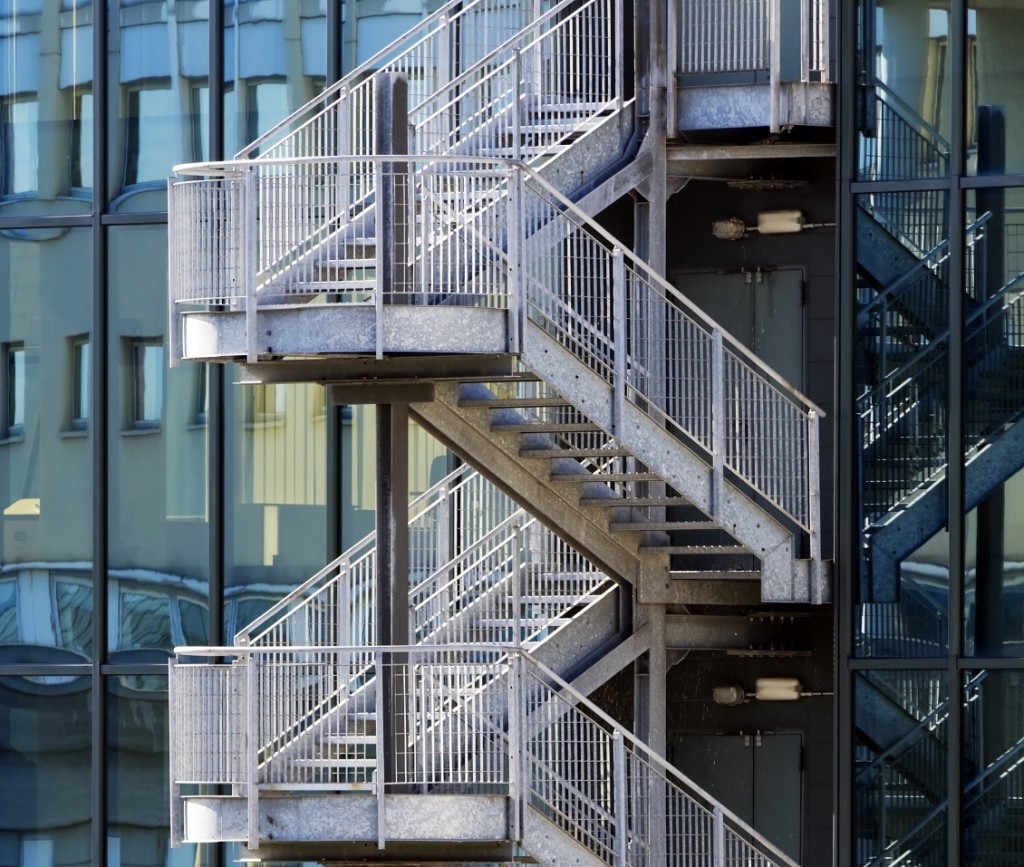

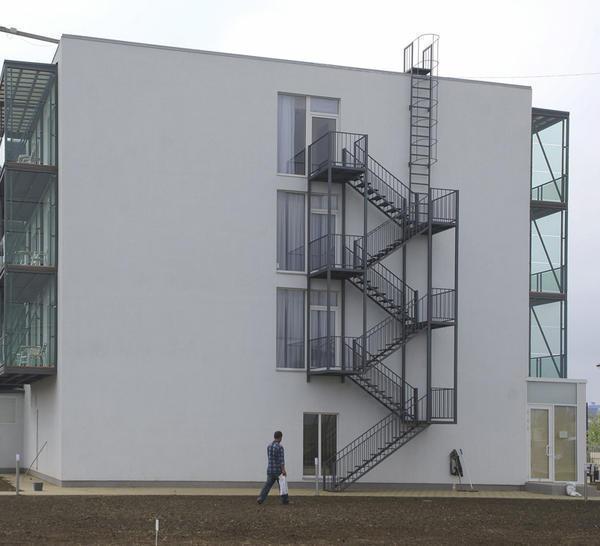

Маршевые конструкции

Основные требования:

• Высота и ширина ступеней должны быть одинаковыми на протяжении всей лестницы.
• Ширина проступи составляет не менее 25 см, высота — не более 22 см.
• Лестничные ограждения должны иметь высоту, как минимум, 120 см.
• Лестница навесная спасательная пожарная устанавливается на расстоянии от оконного проема, равном не более чем 1м.
• Стандарт рекомендует устанавливать спасательные лестницы с маршами, имеющими нечетное число ступенек.

Ширина лестницы может быть разной:

• Если учреждение предполагает нахождение на одном этаже более 200 человек — от 135 см.
• Общественные здания с меньшим числом посетителей должны быть снабжены эвакуационными лестницами шириной от 120 см.
• Другие здания — 90 см и более.

Все основные размеры, предусмотренные стандартами, вы можете найти в таблицах и рисунках, расположенных ниже.

Марши и огражденияНастилы, расположенные на площадках и ступенях

Лестничные клетки типа Л1, Л2, Н1, Н2: основные особенности и главные требования к ним

При возведении лестниц в многоуровневых помещениях строители должны принимать во внимание тот факт, что в случае возникновения пожара именно ступенчатая конструкция может стать единственным путем к выходу на воздух и спасению людей.

В зависимости от того, насколько приспособлена система к эвакуации находящихся в здании лиц, лестничные клетки принято подразделять на типы Н1, Н2, Л1 и Л2.

Перед тем, как приступить к проектированию многоуровневого здания, архитектор должен уделить особое внимание разработке эскизов лестничных клеток

Что из себя представляет лестничная клетка

Перед тем, как начнется сооружение лестницы, в здании для нее проектируется специальный вертикальный проем – лестничная клетка.

Лестничная клетка – это совокупность всех элементов ступенчатой конструкции, а также стен, потолка, пола, оконных и дверных проемов

Далее, после того, как конструкция будет возведена, лестничная клетка будет включать в себя такие элементы:

• ступенчатые марши;
• площадки;
• ограждения;
• стенки с дверными и оконными проемами;
• перекрытия и полы.

Типы ступенчатых площадок квалифицируются в зависимости от их пожарной безопасности и степени задымляемости при возникновении очага возгорания

Основным критерием, по которому происходит подразделение лестничных клеток на типы является пожарная безопасность и беспрепятственная эвакуация людей в случае возникновения очага возгорания и задымленности.

При пожаре именно лестница может являться единственным путем для эвакуации людей из здания

Обычные лестничные площадки

На данном чертеже схематично продемонстрированы два типа обычных лестничных систем – Л1 и Л2

Тип Л1

Ступенчатая площадка Л1 характеризуется наличием на каждом этаже застекленных окон, расположенных в несущей стене здания, через которые в помещение поступает естественный свет. В некоторых случаях эти просветы в стене могут быть не застеклены.

На каждом уровне лестничной клетки, относящейся к типу Л1, должны находиться застекленные оконные проемы

Тип Л2

Тип Л2 характеризуется наличием естественного освещения, поступающего на клетку через стенные  застекленные либо открытые просветы

Незадымляемые лестничные клетки

Основными требованиями, предъявляемыми к данному типу систем, являются:

• наличие специальных шлюзов для поступления на ступенчатую клетку воздушных потоков из чистой от дыма зоны;
• присутствие эвакуационных ходов, позволяющих людям покинуть опасное помещение в момент возгорания.

Незадымляемые конструкции также имеют свое подразделение – это типы Н1, Н2 и Н3. Разберем их более детально.

Во многих многоэтажных зданиях применяют лестничные клетки незадымляемого типа, которые более безопасны для эксплуатации в экстремальных условиях

Тип Н1

Данный тип лестничных клеток имеет вход с этажей строения через уличную часть постройки по открытому переходу, свободному от дыма. Такой вид конструкции часто применяется в административных, общественных и учебных заведениях, чья высота превышает 30 метров. Он считается наиболее приспособленным для проведения эвакуации людей из здания, охваченного дымом.

Отличительной особенностью ступенчатой клетки типа Н1 является наличия выхода с лестницы прямо на улицу

Тип Н2

Тип Н2 оснащен специальным подпором для подачи чистого воздушного потока при пожаре

Тип Н3

Незадымляемая ступенчатая клетка вида Н3 оснащена входом с этажа через тамбур, а также кислородным подпором с возможностью многократной подачи воздуха людям в случае возгорания в помещении.

Если речь идет о невысоких зданиях, то здесь чаще применяют обычные лестницы типа Л1 и Л2, в высотках же необходимо возводить системы, относящиеся к типам Н1, Н2 и Н3

Мы рассмотрели основные типы лестничных клеток, согласно стандартам СНиП. Однако вышеперечисленная классификация не касается хозяйственных ступенчатых конструкций, установленных в дачных жилищах для перехода между двумя-тремя уровнями.

Уклон

Наиболее приемлемым считается уклон марша в пожарной лестнице равный 45 градусам. При проектировании лестниц инженеры используют формулу наклона, учитывающую высоту лестничного пролета и его длину. При этом стандарты пожарной безопасности настаивают на соблюдении следующего соотношения:

• Уклон на основных эвакуационных путях должен быть равен 1:1;
• Уклон маршей лестничных пролётов не более 1:2;
• Вспомогательные пожарные лестницы в том числе для прохода пожарных расчетов могут иметь уклон 2:1.

Кроме требований к углу уклона марша, государственные стандарты для основных эвакуационных выходов определяют, что все ступени маршей всех типов пожарно-спасательных лестниц должны быть одинаковыми по высоте. Размер подступенка 22 см, ширина проступи 25 см. Высота расположения поручней ограждения не должна быть менее 90 см.

При проектировании и изготовлении лестниц, предназначенных для эвакуации при пожарах или аварийных ситуациях недопустимо отступать от требований, установленных государством.

При нарушении стандартов, к примеру, неверно выбранный угол наклона конструкции или неодинаковая высота ступеней могут возникнуть опасные ситуации.

Требования по эксплуатации

Среди требований по эксплуатации выделяют следующие:

• Лестницы используются только по прямому назначению;
• Стационарные пожарные конструкции на пожарной машине плотно укладываются и крепко фиксируются;
• При работе с ручной лестницей, нужно обязательно одевать форму и защитные перчатки;
• Занятия с пожарными конструкциями проводятся только под присмотром инструктора;
• После занятий, лестницы нужно чистить от грязи и воды;
• Запрещено грубо кидать на землю, это может привести к внутренним деформациям;
• Прилеплять лестницу можно к крыше, только тогда, когда пожарный полностью уверен в безопасности.

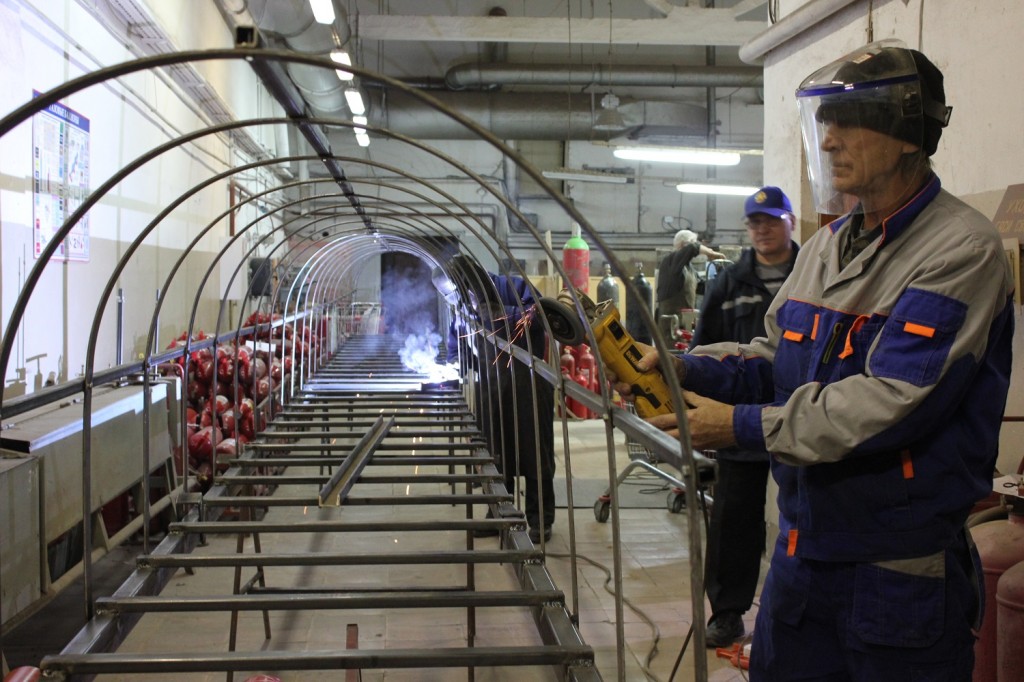

Изготовление лестницы

Размеры ограждений

Существует довольно большое количество разнообразных лестничных конструкций, а также площадок и балконов. Неудивительно, что и перил существует довольно много. Причем стандарт предлагает не только ограничения, но и чертежи конструкций всех видов. Стальные ограждения балконов и крыш по ГОСТ 25772-83 должны быть следующими.

• Исключение составляет лестничная конструкция в школах и интернатах: высота перил здесь в любом случае не менее 120 см. Заполнение допускается решетчатое из вертикальных балясин, но с малым промежутком между ними – 10 см.
• Перила в дошкольном учреждении всегда 120 см. Заполнение только из вертикальных балясин, поскольку горизонтальные прутки легко превращаются в ступеньки для малышей. Расстояние между вертикальными прутками – не более 10 см, так как в противном случае велик риск застревания. В дошкольных и школьных учреждениях для умственно неполноценных детей высота перил увеличивается до 180 см. Горизонтальные прутки, как и экранное заполнение исключены.

Наружное лестничное сооружение должно иметь перила. Лучше всего из металла на высоте 120 см.

Лестничные площадки ограждаются согласно той же классификации:

• внутренняя – высота перил достигает 90 см;
• внешняя – высота составляет 120 см;
• в дошкольных упреждениях перила также располагаются на высоте в 120 см.

Ограждения балконов и лестниц по ГОСТ 25772-83 выполняются в соответствии с высотой здания:

• при высоте дома менее 30 м перила располагаются на дистанции 100 см от пола;
• при высоте дома более 30 м эта дистанция увеличивается до 110 см;
• в дошкольных учреждениях согласно инструкции перила балконов должно быть не менее 120 см. То же самое касается незадымленных лестничных площадок.

Чертежи ограждения лестниц ГОСТ 25772-83 предлагает подробные и с учетом всех нюансов.

Общие требования

Согласно стандарту в установке перил нуждается лестничная конструкция, состоящая из трех ступенек

Кроме того, необходимо обращать внимание не только на соответствие чертежам ГОСТ 25772-83, но и учитывать другие требования

• Уровень нагрузки, который должны выдерживать перила, составляет 30 кг/кв. см. Это не такое уж большое значение, поэтому изготовление и балясин, и поручней, и заполнения возможно из многих материалов: дерева, металла, бетона. В многоквартирных зданиях чаще всего используют стальные стойки, в общественных зданиях устанавливают бетонные.
• Стальные конструкции выполняются в соответствии с СНиПII-23-84. Изготавливаются только сварным методом.

• Балконное заполнение, исключая лишь детские сады и интернаты, должно быть экранным.
• В конструкции перил на лестницах детских садов, а также частных домов, где проживают дети маленького возраста, должны отсутствовать горизонтальные и наклонные элементы заполнения.
• Внешний вид и качество покрытия должны соответствовать образцу: заусеницы, ржавчина окалина и прочее не допускаются.
