Актуальные ГОСТы для деревянных лестниц в частном жилье

Монолитная лестница по косоурам – инструкция изготовления

Изготовление лестниц задача непростая, но решаемая. К одной из самых востребованных, огнеустойчивых и долговечных лестничных конструкций относится монолитная лестница по косоурам. Особенность конструкции монолитной лестнице по металлическим косоурам заключается в сплошном стыке косоура и ступеньки, превращающееся в единым звено.

Узел монолитной железобетонной лестницы с косоурами состоит из:

• Ступенек из бетона.
• Бетонной поверхности соединяющей ступеньки.

Монолитная лестница

Все элементы должны соответствовать ГОСТу на железобетонные лестничные объекты.

С чего начать

I.     Подбор типа лестницы: маршевого, винтового.

II.     Определение места: снаружи или внутри дома.

Обратите внимание! Изготовление монолитной лестницы необходимо начинать непосредственно на месте предполагаемой установки.

III.     Ознакомление с условиями подбора материала:

• Материал (бетон) для уличных лестниц и внутридомовых (дома не выше 5 этажей) марки В25.
• Рекомендовано применять тяжелый бетон, допускается легкий плотного состава.
  • Стержни для армирования класс А1, А3, проволока Вр-1 ГОСТ

Важно! При установке лестницы во влажности (порог 60%) стальные элементы, применяемые для армирования и устанавливаемые снаружи лестницы, должны быть обработаны против коррозии.

• Ступени из легкого бетона необходимо дополнительно покрыть 15 мм слоем тяжелого бетона или его синтетического аналога.

IV.     Требования к конструкции лестницы:

• От ступени до потолка – не менее 2000 мм.
• Угол наклона 45°, допустим 30°.

Углы наклона

• Ширина не менее 800 мм.
• Установка перил для лестниц выше трех ступеней.
• Высота предохранительного ограждения не менее 900 мм или выше.
• Ступени лестницы должны соответствовать общепринятому правилу: 2Н+А=0,64 м, где Н– высота ступени, А– ширина ступени.

Высота подсупенков 150÷160 мм. Ступени не менее 280 мм.

Требования к ступеням

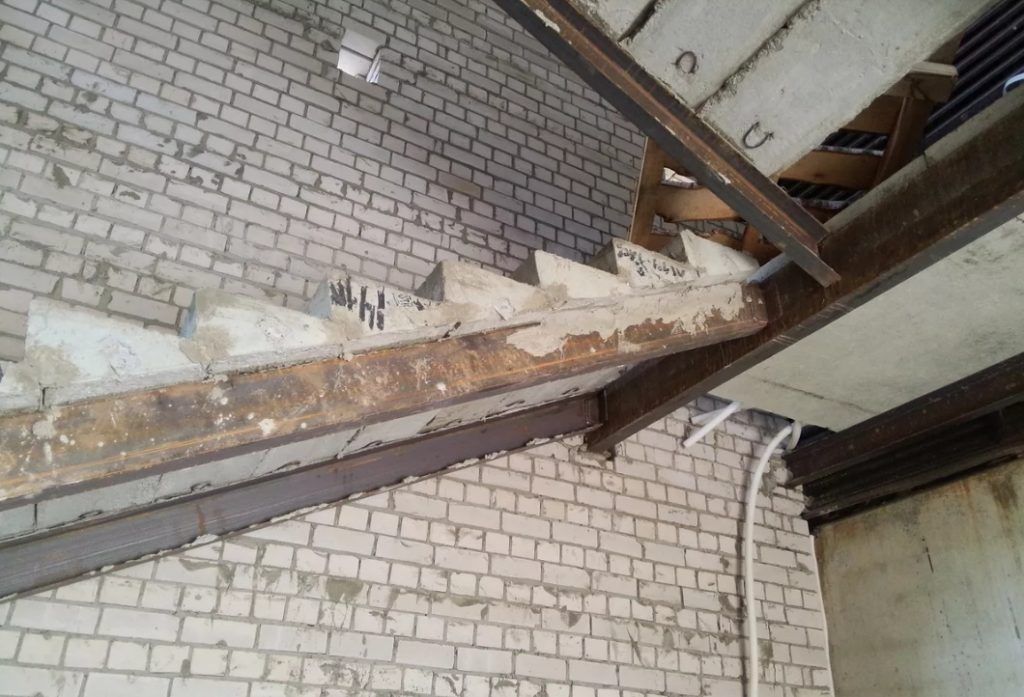

V.     Лестница по стальным косоурам с монолитными площадками опирается на балки, называемые лобовыми. Так как лестница может быть в пределах 2 тонн, расчет несущей способности балки обязателен и должен быть включен в проект.

Важно! В случае использования для лестницы металлического косоура собственного изготовления потребуется выполнение сложных расчетов на предельно допустимую нагрузку, по результатам которых подбираются базовые материалы.

Изготовление

I.     Монолитная лестница с боковым косоуром для изготовления потребует:

• Балки для опоры 50 х 50 мм,
• Доски и фанера для образования опалубка. Вместо фанеры может быть применен полиэтилен.
• Косоур может быть изготовлен из металла (сваренный из швеллеров и уголков), или деревянной доски.
  • Арматура А 400 С диаметром от 12÷14 мм.
  • Бетонная смесь: бетон М400 1часть /2 частям песка/4части щебня/ пластификатор и вода
    • Саморезы.
    • Бетономешалка, мастерок.
    • Шлифовальная машинка, с диском для шлифовки бетона.
    • Деревянная опорная лестница для перемещения по ступеням в процессе их заливки.

II.     Установить наклонную палубу из фанеры и подпереть опорными столбами из брусьев. Опоры необходимо размещать во все критические точки, для предотвращения провала фанеры под тяжестью бетона. Опоры скрепить с помощью саморезов и металлических уголков.

Установка ополубки

III.     Установить косоуры, которые могут быть выполнены как часть опалубки из досок, или установить металлические косоуры и закрепить их временно болтами. После снятия болтов выполнить соединение косоуров с балкой площадки с помощью сварного соединения. Сварка выполняется по торцевому шву и по периметру монтажного уголка.

IV.     Если лестница пристенная, закрепить боковой косоур к стене.

V.     Установить доску в нижней части лестницы под первую ступень и надежно ее закрепить саморезами.

VI.     Установить арматуру. Прутки необходимо установить вдоль и поперек конструкции, в два слоя. Закрепить с помощью проволоки + крючок или сварки. Расстояние между стержнями не менее 200 мм, на площадке, устанавливаемой к стене шаг установки арматуры сделать чаще 150 мм. Поперечные концы арматуры должны врезаться в стену.

Армирование

Для придания жесткости конструкции, не имеющей опору в виде стены, вдоль опалубки по бокам и посередине, вертикально установить короткие прутки и скрепить сваркой их с основной армирующей сеткой.

VII.     Для минимизации перепады на поверхностях ступенек, места стыков фанеры необходимо зашпаклевать или состыковываться с последующей шлифовкой.

VIII.     Установить отбортовку, для формирования ступеней и закрепить к доскам косоуров с помощью саморезов и уголков.

IX.     Уложить по центру лестницы в вертикальном положении брус и закрепить. Брус и отбортовку ступени распереть короткими брусками, надежно закрепить.

Готовая опалубка

X.     По торцам установить специальные трубки/пробки в которые будут устанавливаться опоры для перил.

Важно! Бетонную смесь с щебнем залить в опалубку, начинаю с низа лестницы.

XI.     Выполнить уплотнение бетона электрическим уплотнителем. Заливка бетоном всей конструкции ступени делается за один раз.

XII.     После заливки ступени, пройтись по смеси стамеской и вибрирующим приспособлением для выхода скопившегося воздуха и профилактики образования полостей.

XIII.     С помощью мастерка сформировать ступень, убрать потеки и выровнять поверхность.

XIV.     После высыхания и затвердения бетона (около 14 дней), произвести съем деревянной опалубки.

Съем опалубки

XV.     В случае если были установлены металлические косоуры, они оборачиваются строительной сеткой и подлежат оштукатуриванию.

XVI.     Произвести шлифовку поверхности лестницы.

Шлифовка

XVII.     Установка ограждения.

Изготовление монолитной лестницы потребует от человека кропотливого труда и старания, но при тщательном соблюдении процесса заливки и применения качественного материала полученный результат порадует в течение долгих лет.

Изготовление бетонных лестниц – технология

Изготовление лестниц из бетона производится в определенной последовательности, предусматривающей следующие этапы:

• проектирование. На проектном этапе выполняется расчет элементов, разрабатывается чертеж с указанием угла наклона, геометрических размеров марша и опорных ступеней;
• изготовление опалубки. Это ответственный этап работ, связанный со сборкой каркаса. Затем опалубка надежно устанавливается;
• армирование. Осуществляется из стальных прутков, размер которых соответствует расчетам. Заготовки соединяются вязальной проволокой;
• бетонирование. Чтобы залить лестницу из бетонной смеси можно использовать покупной раствор или самостоятельно приготовить состав для заливки в бетономешалке;
• демонтаж опалубки. Производится после завершения процессов гидратации, приобретения бетоном эксплуатационных характеристик;
• отделочные мероприятия. Позволяют придать товарный вид бетонной конструкции с помощью различных материалов.

Остановимся детально на каждом этапе. Разберемся, как сделать лестницу из бетона.

Перед тем, как начинать строительные работы, следует вымерять пространство под лестницу, начертить схему конструкции, поставить требуемые размеры бетонной лестницы

Требования к обустройству лестницами общественных зданий

Дизайнеры, разрабатывающие внешний вид с учетом практичности конструктивных элементов внутри помещения, а также строители двухуровневых квартир, разноуровневых этажей в офисах, должны еще до начала работ учитывать размещение лестниц, их вид и тип, чтобы рассчитать правильно все нагрузки и выполнить проект с учетом всех деталей. Здесь нужно заранее просчитать способы крепления лестниц к стенам или другим несущим конструкциям, сделать верные размеры проемов и определить местоположение их в перекрытиях между этажами. Сюда же входят основные требования по нормативным документам, касающиеся уклона, параметров ширины маршей, соединительных площадок, числа ступеней в одном марше.

Всевозможные требования к лестницам и площадкам включают нормативы по расчету нагрузок, позволяющих эксплуатировать лестницу, и средств, повышающих безопасность и комфорт пользования лестницей: поручни, поручни для детей, достаточно высокие ограждения и гладкие перила, неширокие расстояния между планками заполнителя в ограждении лестницы.

Как это делается

Определить планируемый тип лестницы легко. Для чего предназначено будущее здание, и где лестница должна быть расположена, подскажет эскиз. Когда она еще в стадии проектирования, следует обратить внимание на следующие детали: какая интенсивность движения людской массы будет проходить на лестнице, какая планируется разность уровней, между которыми она будет установлена; какого размера, формы предполагается иметь пространство для ее размещения, по какой технологии будет строиться, будут ли и где расположены опоры; какие предполагаются максимальные нагрузки в ходе эксплуатации, и, разумеется, ее внешняя презентабельность. Последний нюанс зависит в целом от назначения проектируемой лестницы, но и самые простые варианты можно построить со вкусом, чтобы ансамбль здания и его всех элементов в целом гармонировал и соответствовал эстетическим требованиям. Когда тип лестницы выбран, нужно заняться ее параметрами. Следует просчитать количество маршей, их размеры длины и ширины, размеры межэтажных площадок, их форму, и количество.

Красивая лестница с удобными перилами

Количество ступеней и параметры по СНиП

СНиП требуют, чтобы в жилых зданиях количество подъемов внутри одного лестничного марша было от 3 до 18, что касается правил СНиП для общественных зданий и сооружений, они ограничивают количество подъемов внутри одного лестничного марша от 3 до 16. Недопустимы лестничные марши в общественных зданиях с элементами винтовых лестниц, забежных ступеней, прочие декоративные элементы, если использование этого лестничного марша подразумевает его эвакуационное назначение. Согласно этим правилам, нужно учитывать и размеры ступеней. Нормативы говорят о том, что ширина не должна превышать 0,25 м, а высота – 0,22 м. Размеры недопустимо делать различными, в противном случае травмоопасность лестницы повышается.

Расчет уклона лестничного марша по требованиям СНиП

Если лестница в одноэтажном здании может производиться с уклоном 1:1,5, то в зданиях выше двух этажей (включительно) уклон марша должен составлять 1:1,75. Эвакуационные и пожарные лестницы допускают больший угол, максимальный уклон таких лестниц 1:1,25. Значения уклона меняются в зависимости от ширины и высоты ступеней на лестнице. Чем шире ступени, тем меньше угол наклона, то есть подъем получается более пологий, а чем уже ступени, тем круче угол уклона лестницы.

В среднем угол уклона для вспомогательных лестниц (пожарных, эвакуационных, пожарных) допускается до 45 градусов, лестница в жилых помещениях может быть наклонена от 30 до 45 градусов, лестницы в общественных местах – от 20 до 30 градусов, уличные – от 5 до 20 градусов.

Въезды для людей с ограниченной подвижностью

По нормативам множество магазинов, торговых маркетов, аптек должны быть оборудованы пандусами. Угол уклона пандуса должен не превышать 5 градусов. Этот момент регулирует СНиП 35-01-2001, который обозначает обеспечение доступности в общественные здания для пожилых людей, для инвалидов, передвигающихся на инвалидной коляске и с тростью, для людей с ограниченной подвижностью. Размеры пандуса должны обеспечить передвижение и, в частности, эвакуацию людей в безопасном виде, поэтому конструкция пандусов должна отвечать следующим нормам:

• Ширина — 1,35 м и шире (если пандус широкий, более 2,5 метра, нужна установка разделительных поручней, если он односторонний, допустима ширина 1 м),
• Ступени лестничного марша строго одинакового размера,
• Высота ступеней максимум 15 сантиметров и ширина проступи не меньше 30 см,
• Скругленные ребра ступеней, наличие бортика по краю не менее 2 см высотой.

Только после главных расчетов, утвержденных в эскизе, можно приступать к выбору стиля и материала исполнения основного каркаса. Затем выбираются вспомогательные элементы. Это и материал (стекло, дерево, металл), и цвет, и фурнитура для отделки, и т.п. Тогда и эстетическое решение будет соответствовать конструкциям, отвечающим требованиям удобства, безопасности, красоты, долговечности и экономической целесообразности.

Широкий пандус с перилами

Основные СНиПы и ГОСТы на лестницы в жилых и общественных зданиях

Где бы ни располагалась лестница, к какому бы типу не принадлежала и из каких бы материалов не была изготовлена, одно остается неизменным – конструкция должна строго соответствовать существующим нормам и требованиям СНиП и ГОСТ.

Именно от соблюдения данных стандартов зависит безопасность ступенчатой системы, ее комфорт, удобство и функциональность. О том какие требования предъявляются сегодня к деревянным, металлическим, пожарным и другим лестницам, расположенным в частных жилых домах (квартирах) и общественных зданиях, и поговорим далее.

Красивую, удобную и безопасную лестницу невозможно построить без соблюдения норм СНиП

Нормативные документы

Возведение лестничных систем регламентируется требованиями и стандартами, записанными в таких нормативных законодательных актах, как ГОСТ и СНиП. Разберем данные стандарты относительно:

1. Лестниц для жилых помещений.
2. Лестниц в общественных зданиях.

Перед сооружением любой лестничной конструкции для ее безопасности и удобства обязательно изучите все существующие требования, предъявляемые к данным системам

Лестницы в жилых домах

От того, насколько полностью и точно соблюдены все нормативные требования СНиП и ГОСТ, зависит безопасность лестничных систем, расположенных внутри жилого дома.

Лестницы в жилых помещениях могут быть самого разнообразного типа, единственное что их объединяет – это нормативы СНиП и ГОСТ

Как известно, по материалу изготовления конструкции подразделяются на:

• Деревянные.
• Металлические.
• Пожарные.
• Железобетонные.
• Каменные.
• Комбинированные.
• Прочие системы.

Все элементы конструкции должны быть тщательнейшим образом просчитаны в соответствии с нормативной документацией

Поскольку наиболее распространенными являются первые три варианта, рассмотрим нормативные требования к ним более подробно.

Нормы СНиП для деревянных систем

Для деревянных лестниц в жилых домах предусмотрено два основных нормативных документа, касающихся требованиям к их возведению – это:

• СНиП II-25-80 – непосредственно регламентирует изготовление конструкций из дерева.
• Санитарные нормы № – устанавливают общие правила для возведения жилых помещений.

Самыми популярными в частных домах являются деревянные системы, но и их сооружение должно осуществляться при строгом соблюдении установленных норм

Рассмотрим наиболее значимые положения данных актов:

• Площадки деревянных систем должны быть оборудованы таким образом, чтобы на конструкцию попадал естественный свет.
• Число ступенек в одном марше – от 3 до 18.
• Ширина марша – не менее 0, 9 метра.
• Высота ограждения – не менее 90 см.
• Уклон должен быть не круче 40 градусов.
• Для лестниц из дерева рекомендовано применение хвойных пород древа.
• Применяемые в строительстве лестницы доски, должны быть ровные, без сучков и заусенец, с максимальной влажностью 12%.

Согласно существующим требованиям, самыми лучшими породами для изготовления лестницы для дома являются ель, и сосна

Кроме вышеперечисленных требований, применяемая для строительства лестницы древесина, во избежание гниения должна быть обработана специальным антисептическим раствором.

СНиП к металлическим конструкциям

СНиП на лестничные системы, возводимые в жилых домах, был утвержден еще в 1981 году, его номер II-23-81. Рассмотрим основные положения данного нормативного акта:

• Соединение отдельных составляющих металлических конструкций должно осуществляться двумя способами – при помощи сварки и элементы металлических ступенчатых систем, в соответствии со СНиП, должны быть соединены либо болтами либо при помощи сварки
• Опорные части металлической лестницы должны быть изготовлены из углеродистых сталей или чугуна.
• Все элементы конструкции необходимо обработать специальным антикоррозийным средством либо краской для защищены изделия от поражения ржавчиной.

Конструкцию из металла обязательно необходимо покрасить либо обработать антикоррозийной смесью

Также в СНиП описаны методики расчета крепости конструкций и даны советы по применению марок стали и чугуна в разных климатических зонах.

Требования к пожарным лестницам

Все общественные здания по инструкции должны быть оснащены специальными пожарными лестницами для эвакуации людей в случае возникновения огнеопасной ситуации.

Ни один многоквартирный дом либо общественное здание не допустят к эксплуатации, если они не имеют пожарной эвакуационной лестницы

СНиП на данные системы не регламентирует их размещение, объемы и другие свойства. Все эти моменты обозначены в другом нормативном документе – ГОСТ Р 53254-2009. Именно в нем описаны стационарные внешние пожарные лестницы и требования, к ним предъявляемые.

Строительство пожарных конструкций должно осуществляться при строгом соблюдении ГОСТ Р 53254-2009

• Пожарные ступенчатые конструкции подразделяются на маршевые и вертикальные. Для маршевых обязательно должно быть предусмотрено специальное ограждение, для вертикальных же систем оно нужно только при высоте лестницы 6 метров и более.
• Ежели строение имеет высоту более 20 метров, применяются исключительно маршевые изделия.
• Материалом для изготовления пожарных лестниц в общественных зданиях должен быть исключительно лестница – необходимый атрибут любого здания, магазина, офиса, склада, производственного помещения и так далее
• Ступеньки системы обязаны выдерживать вертикальную нагрузку около 180 кг и горизонтальную – более 54 кг.
• Ржавчина, перекосы, трещины и заусенцы в конструкции недопустимы.
• Ширина вертикальной лестницы с огораживанием не должна быть меньше 0, 8 метров, а без огораживания – 0, 6 метров.
• Маршевая конструкция не должна быть уже 60 сантиметров.
• Ограждение маршевой пожарной лестницы должно составлять 1 метр.

Особенности лестничных конструкций согласно ГОСТ 23120-(общий стандарт)

• Угол наклона в среднем должен равняться 30-35 градусов. Для небольшой площади помещения можно сделать исключение в виде наклона, увеличенного до 45 градусов. Больший угол не позволит нормально эксплуатировать лестницу, она превратится в опасную, неудобную конструкцию.
• Ширина лестничной клетки должна быть не менее 80 см, проема – от 80 до 90 см.
• Один лестничный пролет не может состоять из более семнадцати ступенек.
• Все ступени конструкции должны быть изготовлены в едином размере. Отступлением от правил является первая ступень, которая может отличаться от остальных.
• Наиболее оптимальной высотой подъемника считается 12-22 см, а глубина проступи – от 25 до 32 см.
• Если конструкция состоит из более трех ступеней, то подразумевается производство дополнительных перил с высотой не менее 90 см.
• Промежуток между соседними колоннами — не более 15 см.
• При проживании в доме маленьких детей, лестничная конструкция должна иметь дополнительное оборудование в виде поручней, которые могут прикрепляться к стене или к основному изделию.
• Оптимальная высота от лестницы до потолка – не менее 200 см.
• Дистанция между любой дверью и началом деревянной лестницы не должны быть меньше 1 метра.

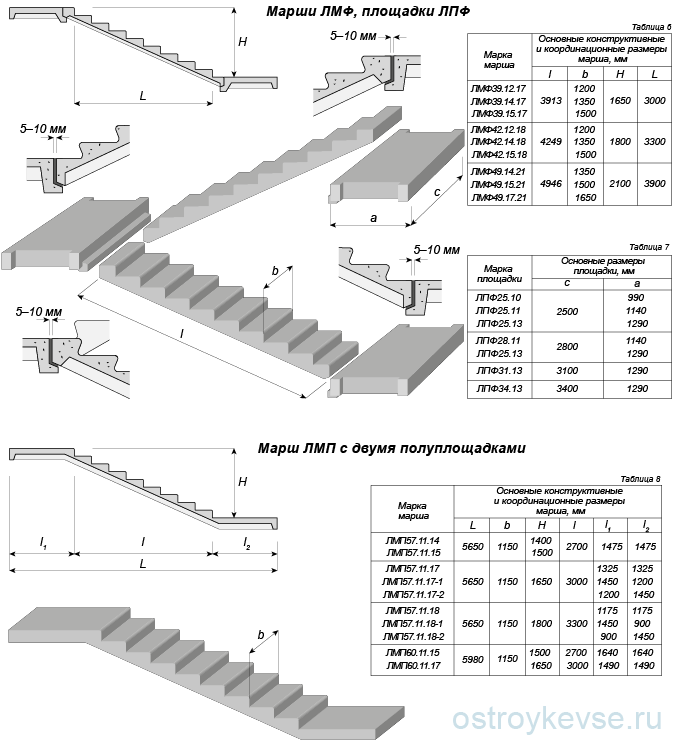

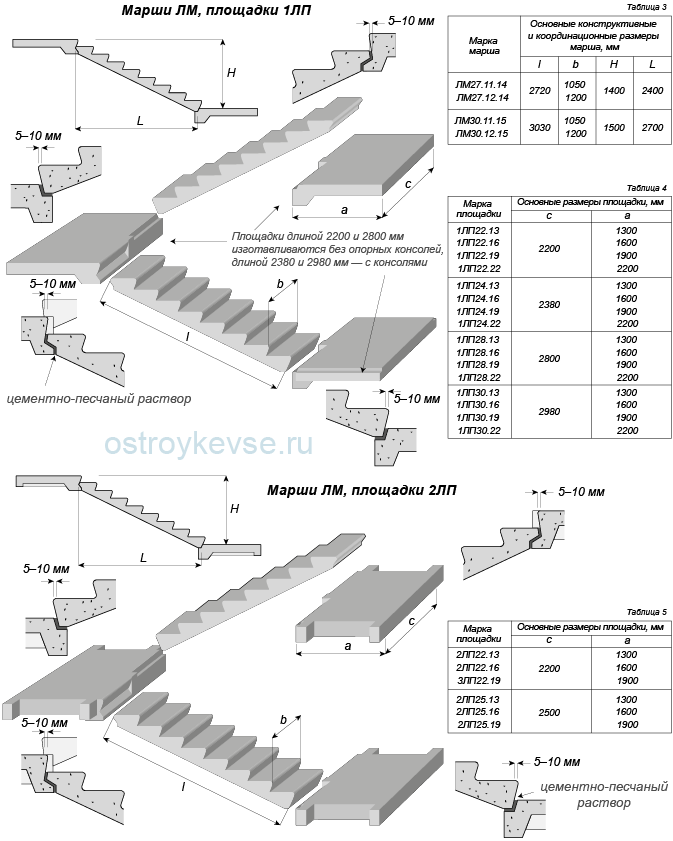

Размеры лестничных маршей

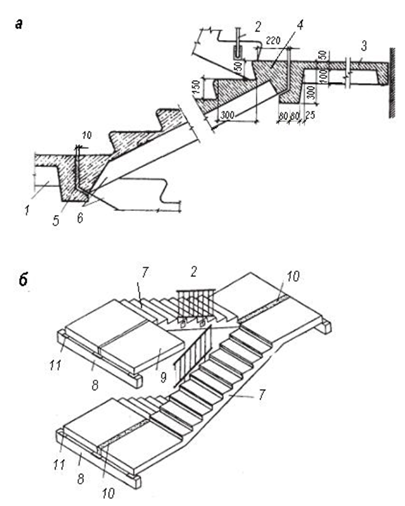

Основными размерами железобетонного лестничного марша являются его длина, высота наклонной проекции и ширина. В соответствии с ГОСТ выпускаются конструкции стандартных размеров, делать самостоятельно предварительный расчет нет необходимости, если используются монолитные ЖБИ. Даже в случае со сборной конструкцией, готовые ступени и балки тоже имеют стандартные размеры, которые отличаются для лестниц разного назначения.

В зависимости от вида сооружения и высоты этажа:

• длина лестничного марша — от 1670 мм до 6960 мм ;
• стандартная ширина — 900- 1100 мм , на практике варьируется от 667 мм до 1800 мм , при улучшенной планировке – от 1500 мм ;
• стандартное количество ступеней – 16 шт.;
• стандартная ширина ступеней – 280- 320 мм по размеру человеческой стопы, меньшая ширина используется, например, для спуска в подвальное помещение;
• высота ступени – 150 мм ;
• нависание проступи над нижней ступенью – 50 мм (при необходимости конструкции с забежными ступенями или для обеспечения ширины проступи);
• высота наклонной проекции — от 250 мм до 2400 мм.

Угол наклона железобетонных лестничных маршей составляет:

• 25 — 40° для жилых зданий, в которых главный критерий – удобство перемещения;
• 45- 70° для промышленных зданий, где важна экономия полезной площади.

Производители выпускают достаточно моделей ЖБИ, чтобы без проблем можно было установить готовые лестничные марши и площадки в здания с помещениями стандартной высоты, но ситуации бывают разные. Обычно некоторый излишек высоты лестничного марша убирают за счет нижней фризовой ступени, утопив ее в бетонное основание. А вот делать нижнюю ступеньку выше остальных нельзя, это чревато травмами, особенно при недостатке освещения. В этом случае нижнюю площадку можно выполнить под небольшим углом в несколько градусов. Такой уклон при эксплуатации незаметен, а излишек высоты компенсирует. Если марша по длине не хватает, меняют форму верхней плиты, и фриз верхней ступени опирается не на верхний ее край, а на выступ на нижнем.

В малоэтажном индивидуальном строительстве при недостатке места железобетонные конструкции приходится заказывать, исходя из существующих реалий. При этом самым главным размером остается высота ступени. Причем, если на ней планируется покрытие заметной толщины, то этот размер учитывается в общей высоте (максимум 160 мм ). При ширине ступени 200- 250 мм по ней придется перемещаться боком, так как стопа взрослого человека полностью на ступеньку не поместится в обычном положении. В этом случае нужно предусмотреть надежные поручни. Делать ступени шире 325 мм тоже не стоит, потому что человек со стандартной шириной шага 600 мм непременно собьется с шага.

Вид лестничного марша, размеры и нагрузки можно определить по маркировке на боковой поверхности. Например, если на ЖБИ стоит маркировка , то это означает, что лестничный марш:

• ребристый с фризовыми ступенями;
• его длина 4 900 мм (49 дециметров);
• его ширина 1500 мм (15 дециметров);
• высота вертикальной поверхности 2100 мм (21 дециметр);
• расчетная временная нагрузка 480 кг/ кв.м.

Готовые лестничные марши по своей универсальности и полезным свойствам стоят на одном из первых мест по использованию ЖБИ. Они ускоряют строительство здания и удешевляют его. А что касается непрезентабельного внешнего вида, то отделка по вкусу и финансовым возможностям может полностью изменить внешний вид лестницы. Покраска, мраморная крошка, плитка, кафель, натуральный и искусственный камень — далеко не все варианты отделки железобетонной лестницы.

Требования к изготовлению площадок и маршей

Подъемные лестничные, маршевые конструкции из железобетона производятся изготовителями с финишной отделкой лицевых поверхностей. В отдельных вариантах изделий, используемых в общественных местах, на ступенях могут присутствовать накладки из натурального камня, подчеркивающие эстетическую составляющую, а также повышая их долговечность и устойчивость к износу. Допускается вариант с монтажом и укладкой накладок поставляемых со ступенями по месту строительства. Детали для сооружения лестничных конструкций производятся на базе легкого и тяжелого бетона, со значением прочности не ниже:

• 70% в зависимости от марки бетона при воздействии на сжатие в нормальных климатических условиях;
• 85% и 80% при отпуске маршевых секций и площадок, проступи и плит в холодном климате.
