Выбор типа конструкции

Обычно для соединения этажей строятся деревянные поворотные лестницы. Разработанная технология позволяет конструировать безопасные изделия, по которым могут ходить и дети.

В зависимости от планировки дома и наличия свободного пространства лестницы, ведущие на второй этаж, имеют следующие разновидности:

1. Маршевые. Количество маршей бывает различное. На повороте между ними располагаются площадки или устанавливаются забежные ступени. Бывают косоурные конструкции или применяется система на тетивах.
2. Винтовые. Не занимают много места. В качестве опоры используется несущая стойка.
3. На больцах. В таких изделиях отсутствуют косоуры. Крепеж ступеней ведется к стене, а между ними располагаются больцы.
4. Комбинированные. Конструкция объединяет в себе разные системы.

Поворот 90° и 180°

Выбор конфигурации и количества пролетов конструкции зависит от пожелания хозяев и от параметров лестничной шахты.

Ограничение места для установки, остаётся распространённой проблемой.  Для решения этой задачи, дизайнеры и архитекторы предлагают поворотную лестницу 90° или 180°.

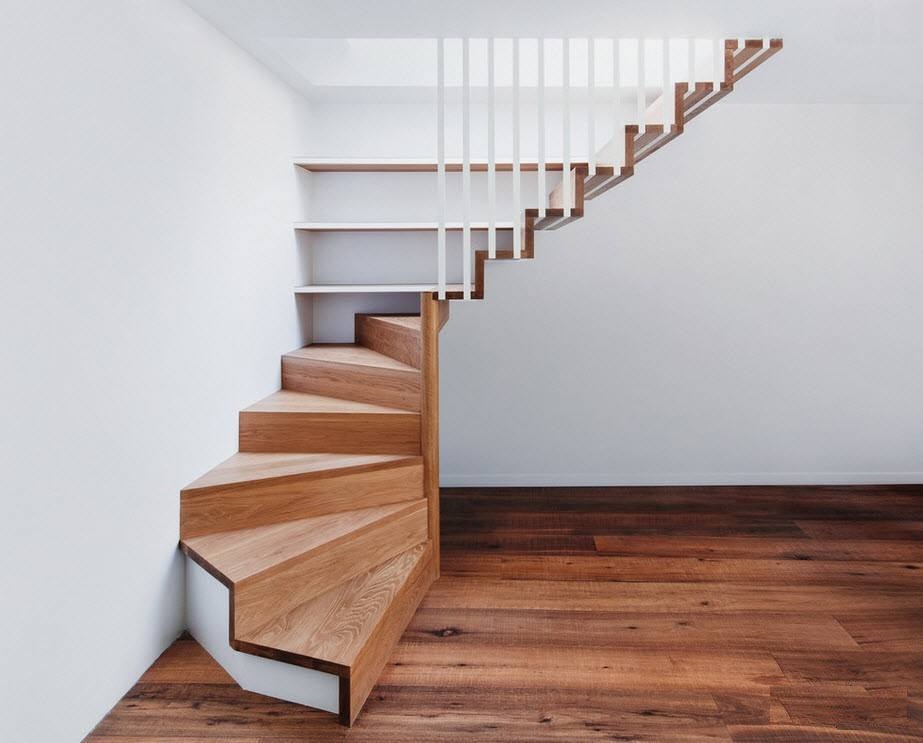

Это изящный вид конструкции восхищает и притягивает взгляды, а компактные размеры позволяют увеличить свободное пространство. Особенностью забежных лестниц является клиновидная ступень, внешне схожих на трапецию или треугольник. Все ступени монтируются к одной опоре.

По форме, поворотные марши могут быть:

• Винтовые – -На центральный стержень крепятся ступени, образуя форму спирали. Такая лестница ограничена по габаритам, состоит только из забежных ступеней. Преимущество — универсальность, она подойдет, как для современного, так и для классического интерьера, став его изюминкой. Необходимо учитывать, что такие лестницы опасны и неудобны для детей младшего возраста и людей преклонного возраста. Подъём объемных предметов и предметов мебели по этой лестнице невозможен.

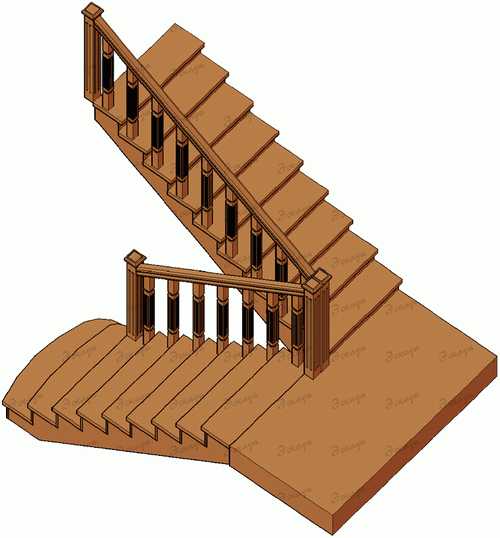

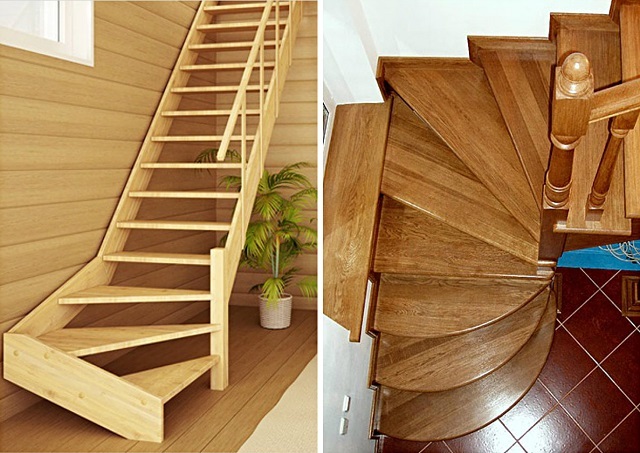

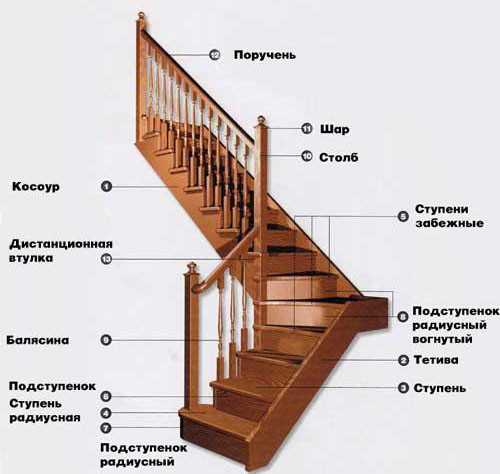

• С поворотом 90 градусов— лестницы, где вместо переходных площадок устанавливаются забежные ступени.  Подобный вариант расположения используются, когда поворот Г- образный.
• С поворотом 180 градусов –сооружения П-образной формы, без применения промежуточных площадок, что позволяет совмещать в себе достоинства прямых маршевых и винтовых лестниц.  Разворот 180 экономит площадь, делая спуск комфортным и более пологим.

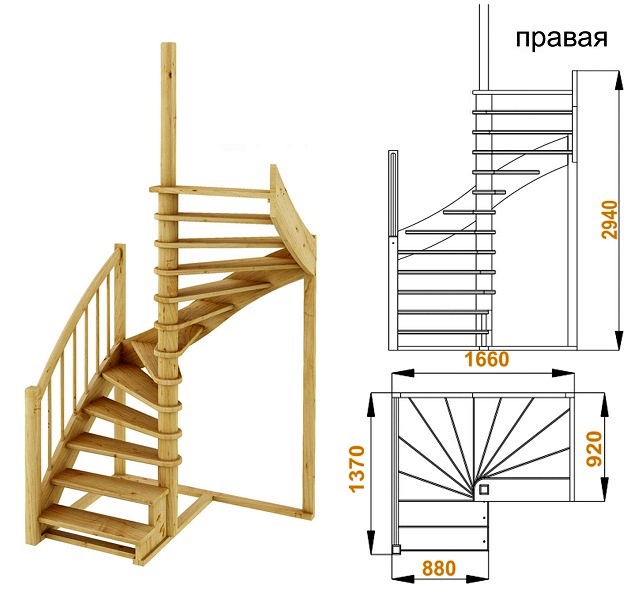

• В случаях, когда нижняя маршевая и верхняя спиральная лестницы соединяются между собой забежными ступенями,  конструкции называются смешанными.

Как сделать поворотную лестницу своими руками — пошаговая схема

Шаг 1: Проводим расчеты

Для расчета требуемого количества ступеней нужно исходить из высоты. Практика показывает, что оптимальной высотой является около 15-20 см и не более 30 см, поскольку более высокие либо низкие ступени делают подъем опасным. Нужно продумать ширину: необходимо, чтобы она могла гарантировать полную опору для ног – от 20 до 30 см. Важна и ширина самой лестницы – нежелательно делать ее менее 1,2 м. К слову, расчет лестницы для многих считается самым сложным шагом, а потому попробуйте просто найти устраивающую вас схему в интернете.

Шаг 2: Установка проступей и подступенок

Для закрепления таких элементов, как проступи и подступени, следует выпилить уступы на тетивах, в которых вставляем шипы ступеней. Если «гнезда» (уступы) находятся на нижней части тетивы, то ее сначала ставим на место, а следом снизу монтируем сами ступени. Тетивы могут быть установлены на балки площадки разнообразными методами. К самому надежному относят крепление с использованием тетивы с торцевыми шипами.

Есть еще вариант использования скоб, однако в таком случае не следует говорить о практичности постройки. К слову, можете воспользоваться вместо тетивы болтами, поскольку такие крепежи сегодня считаются наиболее эффективными. Несмотря на то, что конструкция по внешнему виду будет очень хрупкой, такие крепежные элементы очень прочные и надежные – если использовать болты, ваша лестница сможет выдерживать нагрузки до 1500 кг.

Шаг 3: Учет усадки стен

Чаще всего, лестницы изготавливают при постройке нового дома, если и вы столкнулись с таким вопросом, то должны учитывать усадку здания. Для этого центральные балки подпираются крепкими временными стойками (главное, сделать их прочными), закрепляем их скобами, и на концах балок, которые будут установлены около стен, оставляем маленький зазор. После процесса усадки, стойки нужно убрать, а в гнезда, где будут расположены балки, монтируем прокладки требуемого размера.

Шаг 4: Делаем ограждение

К созданию ограждения мы приступаем только тогда, когда закрепили тетивы и вставили ступени, то есть, когда лестница практически собрана. Стойки ограждений вставляем в уже подготовленные выемки, следом устанавливаем поручни.

Шаг 5: Оформление лестницы

Последний наш этап – декорирование сооружения. Поскольку в работе мы использовали дерево, нужно, чтобы применяемый нами материал не только украсил древесину, но и стал своеобразной защитой. А потому лучше всего приобрести полупрозрачную краску или простой лак. При этом проводить работы по покраске желательно в теплую погоду, а само дерево должно быть сухим. Покраску лестницы осуществляют валиком либо кистями сверху вниз, прокрашивая на каждом уровне ограждение и ступени. Среднее время высыхания материала составляет около трех суток.

К слову, чтобы дерево прослужило вам как можно дольше, его необходимо на несколько дней хранить в помещении, где будет осуществляться ремонт, чтобы разница в температуре не повлияла на структуру и качество древесины. Таким образом, поворотные лестницы на второй этаж являются хоть и достаточно сложными для самостоятельного создания, но и наиболее практичными конструкциями. Экономия места, возможность установки и около стен, и по центру помещения – это не единственные плюсы!

Расчет лестницы на второй этаж с поворотом на 180

Попробуем произвести расчет лестницы на второй этаж с поворотом на 180 градусов. Сложности вполне закономерны, если вы – новичок, но это не значит, что пробовать не нужно. Любые недочеты можно убрать грамотным монтажом.

В чем особенность конструкции

Поворотный марш – это удобно. Так вы экономите пространство и заодно гарантируете себе плавный и комфортный подъем на второй этаж дома. Ранее мы уже писали в статьях на нашем сайте , что существует 2 основных типа поворотных конструкций маршевой лестницы:

• Г-образная с поворотом на 90 градусов (о ней и о ее корректном расчете вы можете почитать в отдельной статье);

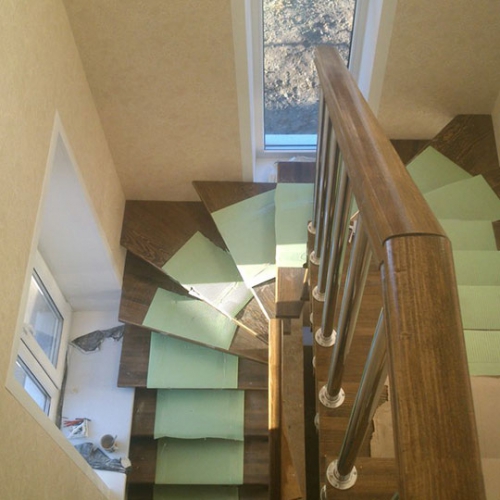

• П-образная лестница с поворотом на 180 градусов. Визуально это выглядит так, что сначала вы поднимаетесь вперед, а при повороте вверх поднимаетесь уже в совершенно противоположную сторону. Об этом читайте ниже.

Как и для Г-образных маршевых лестниц, забег может быть выполнен:

• с помощью площадки (небольшого островка между маршами);
• с помощью забежных ступеней.

Каждый из вариантов со своими плюсами и минусами, но в целом расчет производится одинаково. Он даже мало отличается от расчета лестницы с поворотом в 90 градусов. Главное – безопасность и эргономика.

Как и чем рассчитывать

Расчетов для лестничной конструкции масса. Все они подходят, но со своими оговорками. Например, проще всего расчет сделать в специальной проектной программе, но с ней еще нужно уметь работать. Если нет навыков, то многие отказываются.

Можно отдать проект в руки профессионалов, но это стоит денег и может съесть серьезную долю бюджета. Но думать о самостоятельных расчетах можно только в том случае, если вы чувствуете в себе силы произвести все замеры самостоятельно. Если совсем нет опыта и представления, лучше не экономить – неправильные расчеты только приведут к бессмысленной трате материалов, сил и времени.

Дальше план расчетов приводится только для ознакомления, чтобы вы представляли, с чем придется столкнуться. С одной стороны, ничего сложного, но с другой — опыта лучше поднабраться, если хочется все сделать своими руками.

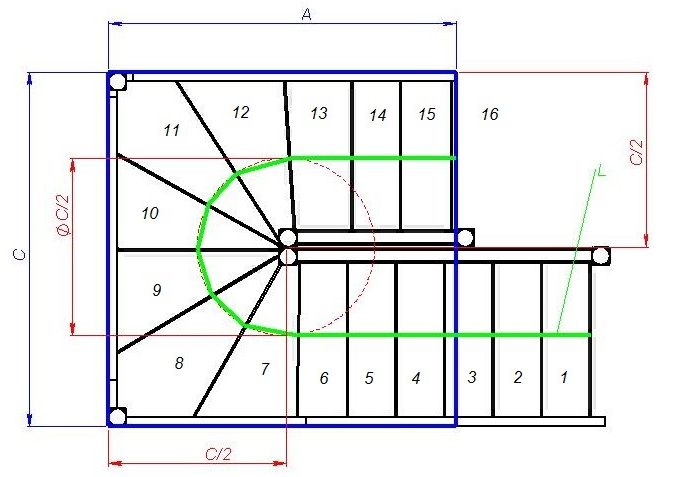

Итак, допустим, вы решили спроектировать П-образную лестницу с забежными ступеньками:

1. Начертите на ватмане планировку дома 1:10, можно наметить только коробку и направление балок. Отметьте, где планируется установка лестницы.
2. Начертите линию по центру изгиба марша. Это будет центр поворота.
3. Наметьте, где будет начинаться лестница, и где заканчиваться.
4. Обозначьте центр или так называемое место для опоры, от которых потом будут распределяться забежные ступени.
5. Основываясь на центральной линии, рассчитайте глубину проступи.

Проделав эти шаги, вы сможете обозначать границы каждой отдельной забежной ступени. Заметьте, что забежные ступени должны быть массивнее на фоне прямых, учитывая их суженный край.

Чтобы послушать советы профессионалов, посмотрите очень полезное для вас видео. Оно вам поможет сориентироваться в ключевых моментах.

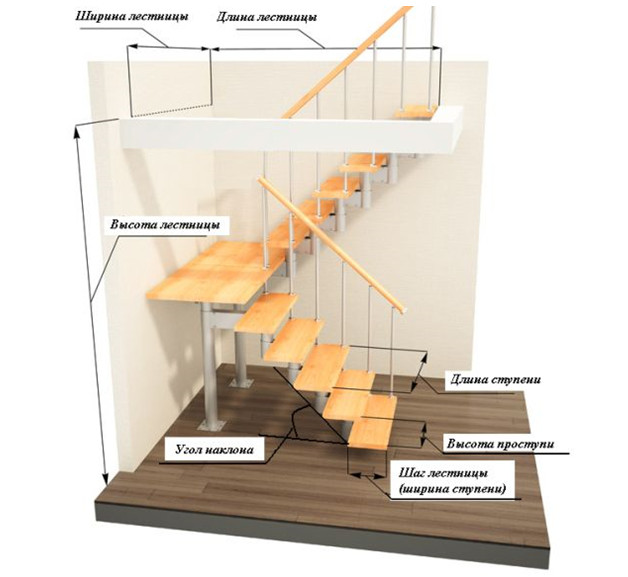

Как рассчитывается длина лестницы

Чтобы правильно высчитать длину лестницы, вам нужно взять высоту своего помещения. Например, 3000 мм. Прибавим к нему ширину перекрытия потолка, равную 200 мм. В итоге наши 3200 мм нужно разделить на 160 мм, что является рекомендуемой высотой подступенька. У нас выходит 20. Это количество ступеней для вашей лестницы.

Ширину ступени рекомендуют брать в 300 мм. Если длина лестницы при этом будет составлять 6000 мм. Если ступеньку немного вынести, например, на 50 мм, то длина уже будет составлять 5000 мм.

Как высчитывают ширину проема для лестницы

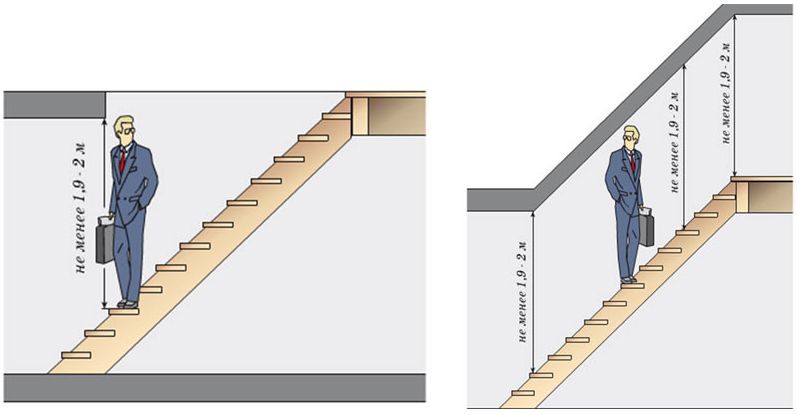

Мы будем исходить из высоты помещения в 3000 мм. Рекомендованный просвет – 1900 мм. Нам нужно вычесть из 3000 мм этот просвет (- 1900 мм). Полученное значение 1100 мм разделим на высоту ступени (160 мм) и получим приблизительно 7 ступеней, над которыми у нас будет перекрытие.

Из 20 ступеней у нас остались еще 13. Именно они должны быть там, где нет перекрытия, иначе ходить совсем не получится.

Если ширина ступеньки 300 мм, то ширина проема составит 3900 мм (мы умножили 300 мм на 13 ступеней).

Важно

Сделаем проверку подсчетов: ширина нашего перекрытия 1100 мм прибавляется к ширине проема в 3900 мм. У нас выходит 6000 мм, что и составляет длину лестницы.

Лестница в 6 или даже в 5 метров – это вариант далеко не для всех. Чтобы изменить немного длину, попробуйте поменять ширину ступеньки или высоту проступи. Чем сложнее конструкция, тем сложнее и сам расчет, но в результате получается оптимальный для вашего дома вариант.

Какими программами вы сможете воспользоваться

Самостоятельно чертить – дело неблагодарное. Можно попробовать, конечно, для проработки деталей и проверки самого себя, но все же остановитесь или на выборе профессиональной помощи, или на компьютерной программе.

Из чего вы можете выбрать:

• Компас. Самая простая и удобная для новичков программа. В ней чаще всего работают и при необходимости вы можете поискать подсказки у других умельцев.
• SolidWorks. Программа подходит для создания любых инженерных конструкций, включая лестницы.
• Consultec Staircon. Благодаря этой программе, вы не только лестницу рассчитаете, то и будете иметь готовую смету на строительство.

Основные моменты в вопросе расчет лестницы на второй этаж с поворотом на 180 градусов мы раскрыли. Если у вас остались вопросы, пишите нам в комментариях.

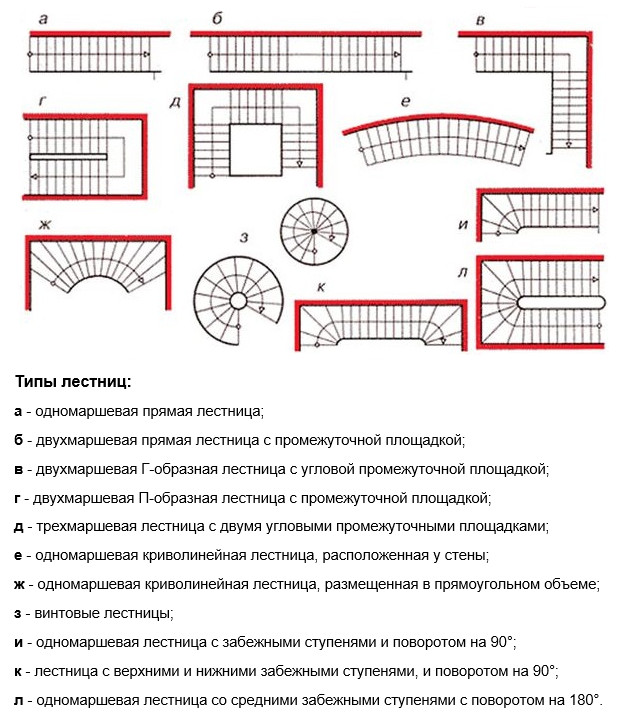

Основные виды лестничных конструкций

Многообразию лестничных конструкций можно порадоваться. Основные их типы учитывают в программах для расчёта лестниц. Удобство маршевых заключается в их практичности, винтовых лестниц — в их изысканности и изяществе, а также экономии полезной площади. Преимущество комбинированных конструкций состоит в удачном сочетании элементов всех других конструкций и максимального уровня интерьерного решения.

Маршевая лестница Винтовая конструкция Комбинация элементов всех конструкций

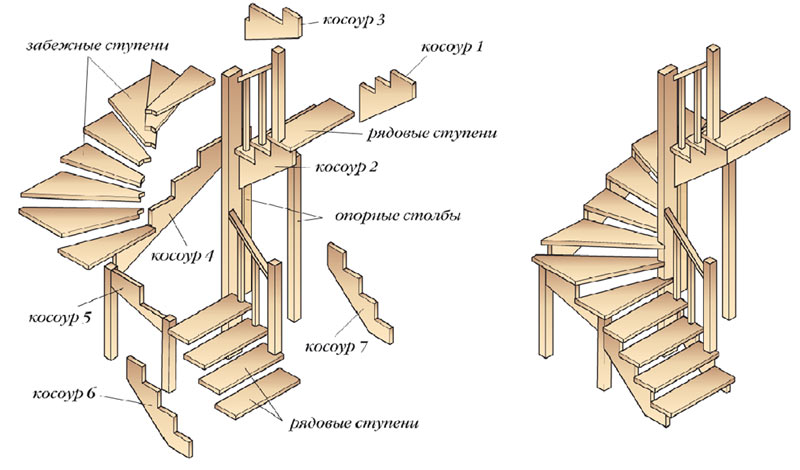

Лестничные конструкции учитывают несущие элементы, а именно косоуры, которых может быть один или два, тетивы, больцы, комбинацию элементов. Расчёт лестницы на второй этаж своими руками может стать трудной задачей при проектировании сложных конструкций. Важно помнить, что любые расчёты должны опираться на строительные нормативы для вашего удобства и безопасности.

Лестница с поворотом на градусов (п-образная)

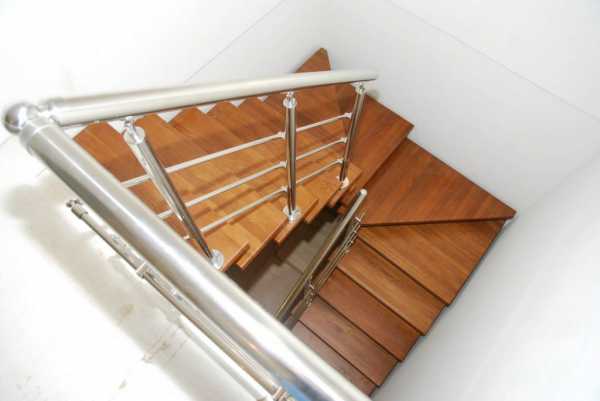

Такой же эффектной и оригинальной является модульная лестница с поворотом на 180 градусов, при установке которой также образуется подлестничное пространство, активно использующееся, как для размещения вещей, так и создания уютных, укромных мест каркасной лестницы может стать центральной фигурой интерьера, ее не обязательно прятать, а лучше продумать наиболее подходящий материал изготовления и достойное оформление. Лестница с поворотом на 180 градусов — п-образная, так же выполняется либо с поворотными площадками, либо с забежными ступенями.

Для обустройства модульной лестницы с площадкой необходимо много свободного пространства, но если оно имеется, с эстетической точки зрения помещение будет выглядеть стильным и своеобразным. Так же по лестнице с поворотом на 180 градусов с промежуточными площадками ходить удобнее, чем по конструкции с забежными ступенями. С другой стороны, для каркасной лестницы с забежными ступенями свободного места требуется гораздо меньше. Оно экономится за счет отсутствия промежуточных площадок, замещаемых, в данном случае, поворотными ступенями. Этот вариант идеален при ограниченном пространстве.

• Поворотная на 180 Поворотная на 180
• Поворотная с деревом Поворотная с деревом
• Поворотная комбинированная Поворотная комбинированная

View the embedded image gallery online at: #sigProIdef2e2c5f90

Ступени для таких лестниц могут производиться из разных пород дерева:

Так же ступени могут быть тонированными или лакированными, первого или второго сортов.

Металлокаркас лестницы можно приобрести отдельно, без ступеней и ограждений. Выходя с нашего производства он будет огрунтован, хорошо упакован и отправлен Вам.

Варианты поворотных лестничных изделий

Маршевые лестницы на второй этаж, выполненные своими руками из дерева, с поворотом на 90 могут отличаться размещением деталей и общим видом. Подъемный механизм монтируется на косоуры или тетивы. Устройство бывает открытым или закрытым. Марш для подъема делается прямым или поворотным.

Поворотные конструкции делятся на разновидности:

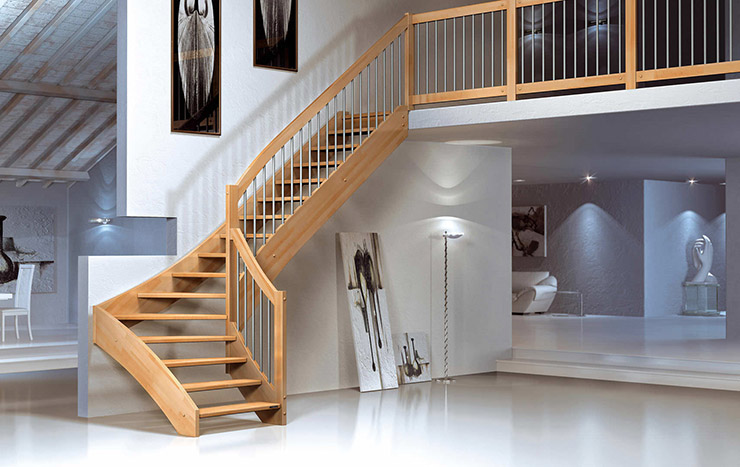

• Г-образная имеет схему, когда два пролета размещаются под 90 градусов друг к другу.

Г-образный вариант

• П-образная отличается поворотом на 180 градусов. Пролеты размещаются в параллельном положении друг к другу. Расстояние, соединяющее их, представляет собой площадку и обладает выходом на этаж или между ярусами.

П-образная модель

К сведению! В некоторых случаях в одной модели используется несколько базовых конструкций. Подобные изделия называются комбинированными.

Статья по теме:

Лестницы на второй этаж в частном доме. Подробный обзор существующих видов лестниц и практическое руководство по монтажу в отдельном материале.

Материалы

После того как расчеты выполнены, проект подготовлен, следует определиться с сортом древесины, из которой будет возводиться лестница. Для таких конструкций лучше всего использовать твердые породы, способные выдерживать большие нагрузки, к таким относится дуб, ясень, орех и бук.

Они все примерно в одной категории плотности, но отличаются по цене и подверженности гниению. Так, орех не обладает достаточной стойкостью и имеет среднюю стоимость. Ясень же отличается устойчивостью к разрушению, но и на порядок выше в цене. Сосна также подходит, но требует более тщательной обработки.

Калькулятор расчета прямой лестницы

Инструкция для онлайн калькулятора расчета прямой лестницы

Указываем все требуемые параметры

Y — Высота проема.

X — Ширина проема.

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Ширина марша

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

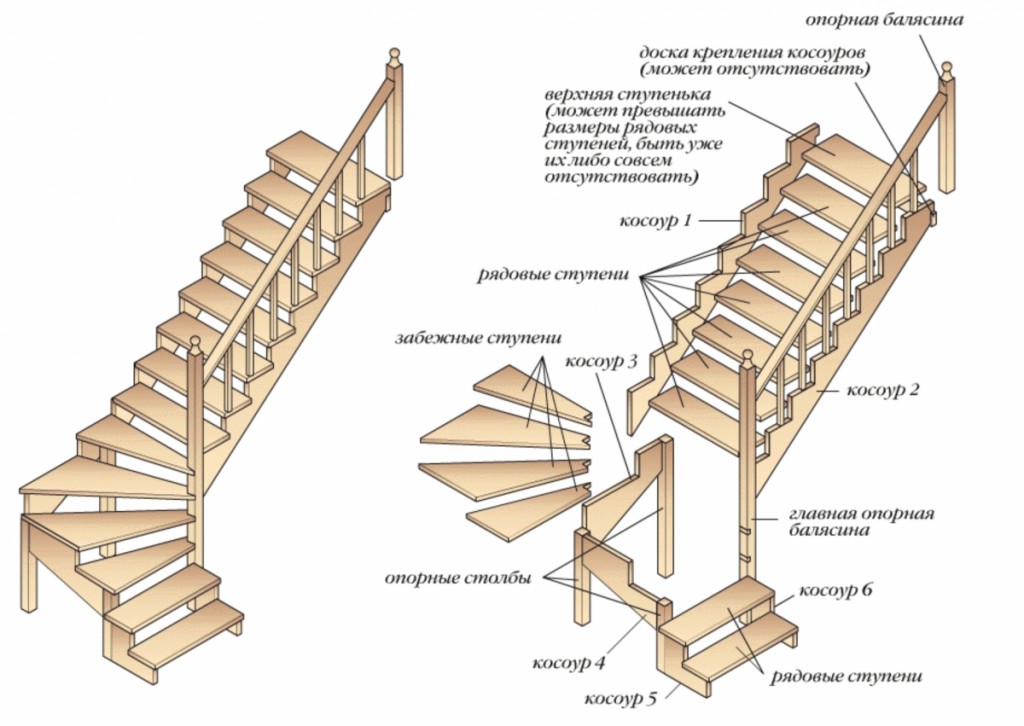

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Монтируем ступени

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.
