Лестница пожарная трехколенная: особенности конструкции

Подбор СИЗ органов дыхания

Полумаски/респираторы Размеры полумасок

Эффективность респираторов

Лестница пожарная трехколенная ттх Лестница пожарная трехколенная … Лестница пожарная трехколенная … Маски/противогазы Размеры лицевых частей Шлем-маска ШМП (Бриз-4302)

Маска МГП/МГП-ВМ (Бриз-4303/Бриз-4304)

Панорамная маска ППМ (Бриз-4301/Бриз-4301М)

Существующие требования для выдвижных лестниц

1. Выдвигание должно происходить без рывков, плавно, под действием собственного веса, а усилие не должно превышать 400 Н.
2. Конструкция должна содержать ограничители выдвигания.
3. В местах, где одно колено переходит на другое, должен совпадать шаг ступенек.
4. Должен быть предусмотрен механизм остановки и фиксации выдвижных колен на всей длине.
5. Остаточная деформация тетив у выдвижной лестницы, поставленной горизонтально, не должна превышать 1% от длины при воздействии в середине ее длины статической предварительной нагрузки в 490,5 Н и статической контрольной нагрузки в 1569,6 Н.
6. Остаточная деформация тетив у выдвижной лестницы, когда она находится на ребре, не должна превышать 1% от длины при воздействии на середину нижней тетивы статической нагрузки в 588,6 Н.
7. Остаточная деформация неопертого конца одной из тетив у стоящей горизонтально выдвижной лестницы при воздействии на середину неопертой тетивы статической нагрузки в 294,3Н не должна быть больше 1% от длины.
8. При воздействии статической нагрузки в 3531,6 Н на середину ступеньки остаточная деформация не должна быть больше 2% от длины.
9. Ступенька лестницы без деформации должна выдерживать статическую нагрузку не менее 3531,6 Н, когда та приложена вплотную к одной из тетив.
10. Циклический крутящий момент, который должна выдерживать ступенька, должен быть не менее 50 Нм.
11. В рабочем положении выдвижная лестница должна выдерживать комбинированную статическую нагрузку не менее 4708,8 Н без деформации, создаваемую тремя грузами не легче 160 кг, которые подвешены к тетивам всех колен на уровне верхних ступенек.
12. Вероятность беспроблемной работы выдвижной лестницы не должна быть меньше 0,98, а количество циклов сдвигания и выдвигания не меньше 3000.

Ознакомиться с трехколенными лестницами Вы можете в нашем каталоге.

С этим товаром смотрят гидранты пожарные подземные. ЗАО «Огнеборец», г. Екатеринбург.

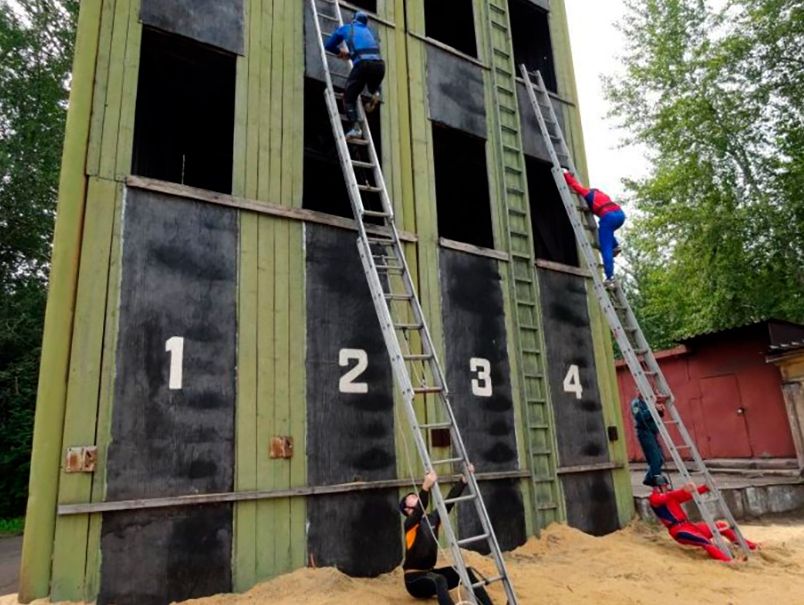

Тренировки и обучение: приобретаемые навыки

С целью эффективного использования оборудования курсанты соответствующих ВУЗов, а также сотрудники пожарных подразделений упражняются с ручными пожарными лестницами и автолестницами. Установлен ряд команд, по которым группа спасателей должна установить или демонтировать лестницу. Также в зависимости от типа изделия, тренируются в снятии снаряжения с машины, ношении ее, доставки к месту непосредственного применения.

Лестница-палка переносится на плече в наклонном положении или просто вертикально, тренируются ее раскладывать. C этой моделью может справиться один человек, как и в случае применения штурмовой лестницы. Здесь во время упражнений ставится задача: научиться закреплять лестницу на втором, третьем этаже здания, зацепившись крюками.

Будущие специалисты в ходе подготовки изучают подробно каждый шаг спуска или подъема по лестнице. В упражнение входит обязательно правильная последовательность постановки рук и ног на соответствующие номера ступеней при условии использования ее выше, чем первый этаж.

Выдвижная лестница перемещается при участии двух лиц. При этом каждому из них присваивается обязательный номер 1 или 2. От этого зависят их действия во время выполнения упражнений. Здесь также отрабатываются навыки применения механизмов раскладывания, закрепления у стены и подъема на верхние этажи.

В процессе всего выполнения комплекса упражнений пожарные не только учатся быстро и грамотно привлекать к работе оборудование, но также преодолевают страх высоты, отрабатывают скоростные навыки.

Выполнение упражнений также касается стационарных и автолестниц. Тренируются все участники тушения пожаров, водители в том числе. Ведь именно они направляют стрелу автолестницы. Также моделируются ситуации реальных пожаров, когда необходимо комбинирование применение лестниц.

Термины и определения

3.1 лестница ручная пожарная: Переносная лестница, входящая в состав пожарно-технического вооружения пожарной машины и предназначенная для обеспечения боевых действий при тушении пожаров и проведения аварийно-спасательных работ на высотах.

3.2 лестница выдвижная: Лестница ручная пожарная, конструктивно состоящая из нескольких параллельно связанных колен и оборудованная механическим устройством перемещения их относительно друг друга в осевом направлении с целью регулирования ее длины. Отсчет колен ведется с верхнего.

3.3 лестница штурмовая: Лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных ступенек, и оборудованная крюком для подвески на опорную поверхность.

3.4 лестница-палка: Лестница ручная пожарная складная, конструктивно состоящая из двух параллельных тетив, шарнирно соединенных поперечными ступеньками.

3.5 лестница комбинированная: Лестница с конструктивно изменяющейся формой и сочетающая в себе несколько функциональных признаков различных типов лестниц.

3.6 длина лестницы ручной пожарной: Максимальное расстояние от нижнего до верхнего конца тетивы лестницы ручной пожарной, приведенной в рабочее состояние (выдвинутой на полную длину).

3.7 колено: Элемент конструкции выдвижной лестницы, состоящий из двух параллельных тетив, жестко соединенных поперечными опорными ступеньками.

3.8 ширина лестницы в свету: Минимальное расстояние между внутренними поверхностями тетив лестницы.

3.9 шаг ступенек: Расстояние между осевыми линиями двух соседних ступенек лестницы. Внешнее воздействие, которое не вызывает ускорений деформируемых масс и сил инерции.

остаточная деформация: Расстояние между контрольной точкой на испытываемом образце, находящемся в исходном состоянии, и этой же точкой на том же образце после снятия нагрузки.

контрольная точка: Начало координат, образованное пересечением плоскости поверхности лестницы с осью действия нагрузки.

базовая горизонтальная поверхность: Плоскость, относительно которой производятся замеры для определения остаточной деформации лестниц.

Назначение, устройство и область применения ручных пожарных лестниц

Ручные пожарные лестницы используются сотрудниками МЧС при необходимости подняться на верхние этажи домов. На место спасательных работ их доставляют пожарные автомобили. Они применяются как часть стандартного оборудования и приводятся в действие вручную.

Классификация назначение и устройство ручных пожарных лестниц

Подъемное пожарное оборудование классифицируется по нескольким параметрам: правила пользования, виды, использование вручную-механически, области назначения, устройство, применение, размеры и материал изготовления.

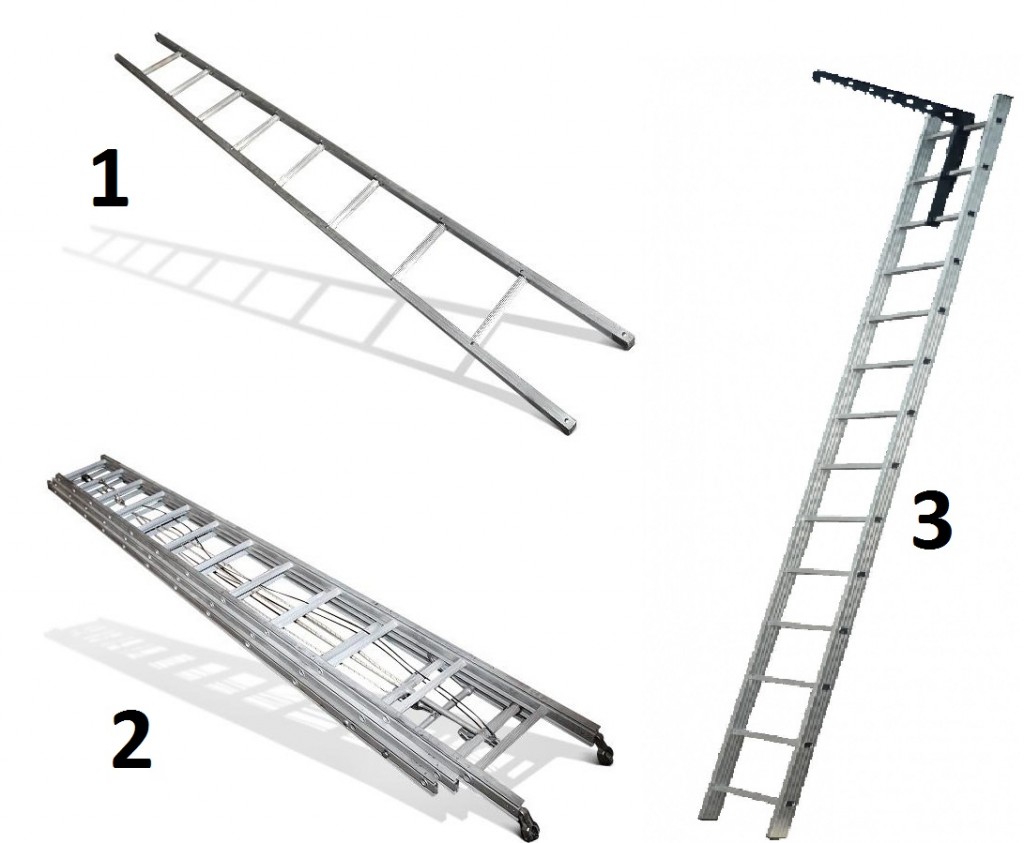

Изначально используемые в чрезвычайных ситуациях ручные лестницы разделяют на 3 вида: палка, штурмовая и выдвижная трехколенная.

Лестница-палка применяется для поднятия на высоту первого этажа. Она может использоваться в качестве тарана для выбивания окон и дверей, как носилки для транспортировки пострадавших. Длина лестницы чуть превышает длину в 3 м, ширина просвета — 25 см.

Изделие представляет собой 2 несущие опоры-тетивы с 8 ступенями, которые соединены между собой при помощи шарниров. При перевозке тетивы стыкуются вплотную друг к другу. Для раскладывания достаточно потянуть одну из них в сторону и вниз, зафиксировать.

Материалом изготовления чаще всего является металл. Реже встречаются деревянные конструкции. Сравнительно недавно появились модели из фибергласса. На концах тетив должны быть установлены заостренные шпоры или нескользящие накладки.

Лестница-штурмовая представляет собой 2 тетивы с 13 опорными ступеньками и прикрепленным к ней крюком в верхней части. Для повышения степени прочности модель в 5 местах оборудована металлическими стяжками. Крюк надежно скреплен с 3 верхними ступеньками. Каждая тетива оснащена башмаками внизу и наконечниками вверху. Материал изготовления — нержавеющая сталь, алюминий и дерево.

Используется для подъема на верхние этажи домов путем крепления к подоконникам и для работ на крутых крышах в качестве трапа или помоста. При спасении людей такая конструкция практически бесполезна.

Сегодня изделия в основном используют на соревнованиях и показательных выступлениях сотрудников пожарной безопасности. Этот факт не освобождает от знаний о правилах ее использования.

Специальные службы обязаны периодически проводить испытание штурмовой лестницы, состоящей на балансе в пожарной части.

Выдвижная трехколенная лестница помогает подняться на второй или третий этаж, а также на крышу здания. Модель состоит из колен, соединенных между собой упорами и роликовым механизмом, зафиксированным в специальных направляющих пазах соседнего элемента. Благодаря упорам 2 смежных колена остаются параллельными друг другу даже после полного выдвижения второго и третьего элемента лестницы.

Управление конструкцией осуществляется двумя людьми. Один человек удерживает ее за тетивы третьей части, а второй тянет на пеньковый канат, благодаря которому происходит выкатывание второго и первого колена на необходимую длину.

Для фиксации в раскрытом положении на каждой трети установлены крюки, на которые садят нижнюю ступень верхней части лестницы.

Так как второе и третье колено выдвигаются одновременно, посадка ступеней в остановочные крюки осуществляется тоже синхронно, с дальнейшим привязыванием пенькового каната.

Независимо от типа лестницы на поверхности тетивы должны быть указаны следующие технические характеристики: классификация, товарный знак изготовителя с порядковым номером, дата производства. Маркировка должна сохраняться на протяжении всей эксплуатации. Информацию следует отображать на понятном для страны пользователя языке.

Послеэксплуатационное обслуживание

Каждое использование раздвижной лестницы – в процессе тушения пожара или для проведения тренировки – должно заканчиваться грамотным консервированием оборудования. Для этого следует:

• отчистить лестницу от грязи и, если они есть, продуктов горения;
• подвижные части механизма выдвигания (блоки с канатами) тщательно смазать;
• лестницу убрать в место хранения в сложенном состоянии.

Если оборудование какое-то время не эксплуатируется, его следует раз в месяц обследовать, проверяя, в рабочем ли состоянии находится лестница. Проверке подлежат следующие параметры.

• Целостность обеих .
• Исправность всех ступеней в каждом из колен.
• Прочность фиксации ступеней в отведенных им отверстиях.
• Степень затяжки в болтовых соединениях.
• Исправность каждого из элементов выдвижного механизма.

Канат полагается проверять по всей его длине: истертость в любом его месте не позволит разложить выдвижную лестницу с достаточной скоростью. А это может стоить жизни людям, ожидающим помощи от пожарных.

Схема проверки трехколенной лестницы

Лестницы пожарные спасательные

Оформить заявку Посмотреть цены на продукцию

Лестница штурмовая металлическая пожарная — предназначена для подъема пожарных по наружной стене на этажи зданий и сооружений, для обеспечения работ при вскрытии кровли на крутых крышах, а также для учебно-тренировочных занятий и соревнований. Наиболее успешно штурмовую лестницу применяют в сочетании с трехколенной выдвижной лестницей или автолестницей.

Штурмовая лестница состоит из двух параллельных тетив, жестко соединенных тринадцатью поперечными опорными ступеньками, крюком с зубьями для подвески на опорную поверхность (подоконники, проемы и выступы зданий и сооружений), трех стальных стяжек (для ЛШ с деревянными ступеньками, на концах и посередине тетив).

Нижние концы тетив заострены и снабжены металлическими башмаками. Тетивы и ступени металлической штурмовой лестницы изготавливают из алюминиевого сплава. Ступени закреплены в отверстиях тетив путем развальцовки.

Требования к штурмовым лестницам согласно НПБ 171-98

• Остаточная деформация тетив горизонтально установленной штурмовой лестницы после воздействия посредине ее длины предварительной статической нагрузки 490,5 Н (50 кгс) и контрольной статической нагрузки 1569,6 Н (160 кгс) не должна превышать 1 % от длины лестницы.
• Остаточная деформация тетив штурмовой лестницы, установленной на ребро, после воздействия посредине длины нижней тетивы статической нагрузки 588,6 Н (60 кгс) не должна превышать 1 % от длины лестницы.

• Остаточная деформация неопертого конца одной из тетив горизонтально установленной штурмовой лестницы после воздействия посредине длины неопертой тетивы статической нагрузки 294,3 Н (30 кгс) не должна превышать 1 % от длины лестницы.
• Ступенька штурмовой лестницы должна выдерживать без деформации статическую нагрузку не менее 3531,6 Н (360 кгс), приложенную вплотную к одной из тетив.
• Ступенька штурмовой лестницы должна выдерживать циклический крутящий момент не менее 50 Нм.

• Штурмовая лестница в рабочем положении должна выдерживать без деформации статическую нагрузку не менее 3531,6 Н (360 кгс).
• Штурмовая лестница, подвешенная за концевой зуб крюка, должна без деформации выдерживать статическую нагрузку не менее 1569,6 Н (160 кгс).
• Техническое освидетельствование лестницы проводить перед постановкой на вооружение и затем не реже одного раза в год.

Подробнее о товаре

Назначение лестницы трехколенной

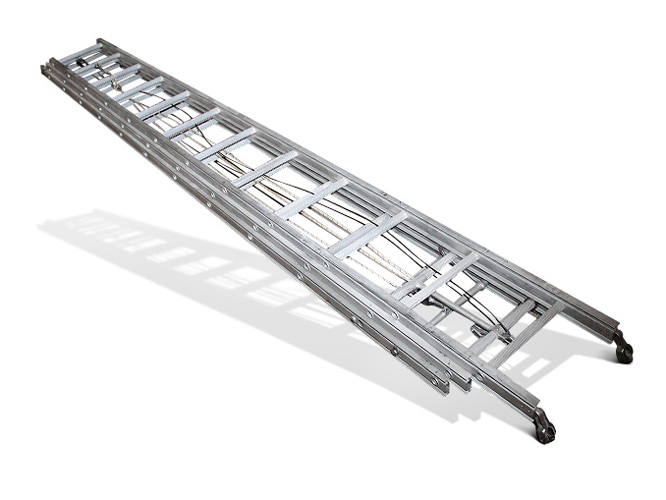

Лестница трёхколенка (выдвижная) ручная металлическая (Л-КЗ) — переносная конструкция входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах.

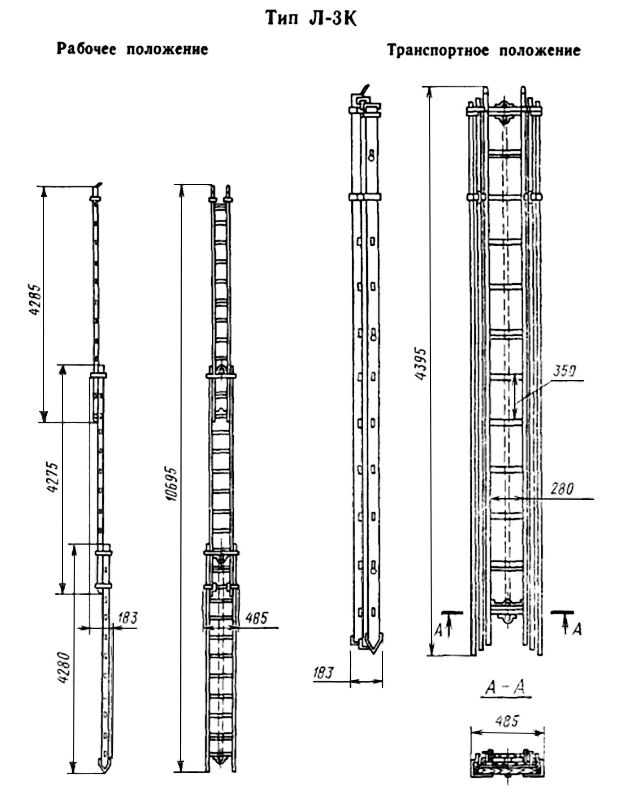

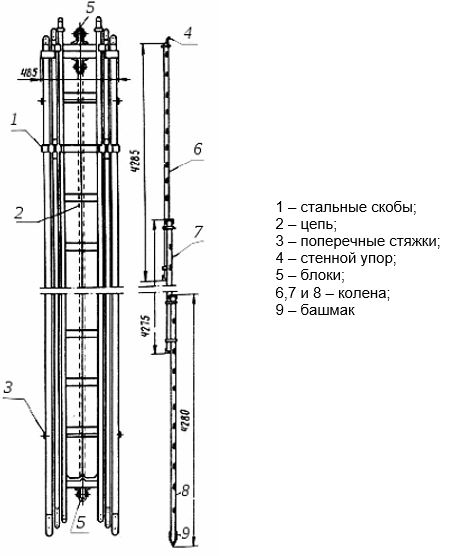

Устройство трехколенной лестницы

Лестница состоит из трех телескопически сдвигающихся колен, из однотипных профилей и деталей.

Принцип выдвигания колен — ручной с помощью канатов и блоков. У лестницы имеется подвижной блок 1, установленный на втором колене 2. Первое колено 3 подвешено на стальном канате 4 диаметром 4,8 мм, второе выдвигается с помощью пенькового каната 5 диаметром 12 мм.

Верхний конец пенькового каната закреплен на верхней ступени 6 третьего колена 7, который проходит через подвижной блок 1 второго колена и далее — на неподвижный блок 8 третьего колена, связанный тягой 9, с вилкой 10 останова, закрепленном на третьем колене. Далее канат идет к нижней ступени 11 третьего колена, на ней и закрепляется его второй конец.

Конец пеньковой веревки должен быть заплетен и надежно закреплен на длине не менее 50 мм.

Подробнее о товаре

Назначение лестницы палки

Лестница палка — служит средством подъёма пожарных на высоту первого этажа, а также для пробивания перегородок и отбивания штукатурки.

Подробнее о товаре

Назначение веревочной лестницы

Лестница веревочная спасательная — предназначена для экстренной эвакуации людей с промышленных и жилых объектов в случае наступления чрезвычайной ситуации.

Согласно технике противопожарной безопасности в любом здании, предназначенном для проживания людей (гостиницы и мотели, общежития и тому подобные), высота которого пять этажей и более, обязательно должны быть веревочные спасательные лестницы из расчета одна лестница на 30 человек. Но в связи с последними событиями произошедшими в стране, разумно будет иметь несколько ЛВС в любых зданиях (административных, промышленных, жилых), высота которых от двух этажей и более.

У нас Вы можете заказать веревочные спасательные лестницы любой длинны от 5-ти до 30-ти метров с бесплатной доставкой по Москве и Московской области, а также до любых транспортных компаний.

Подробнее о товаре

Посмотреть цены на продукцию

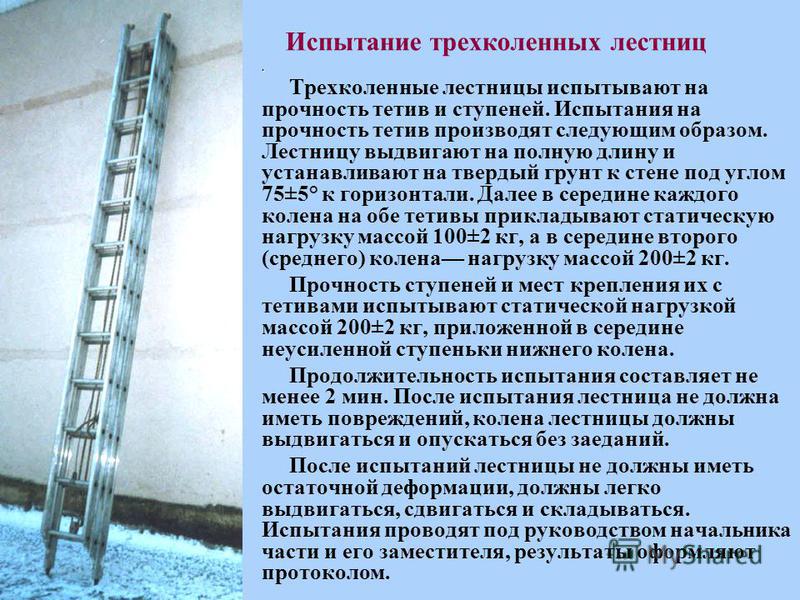

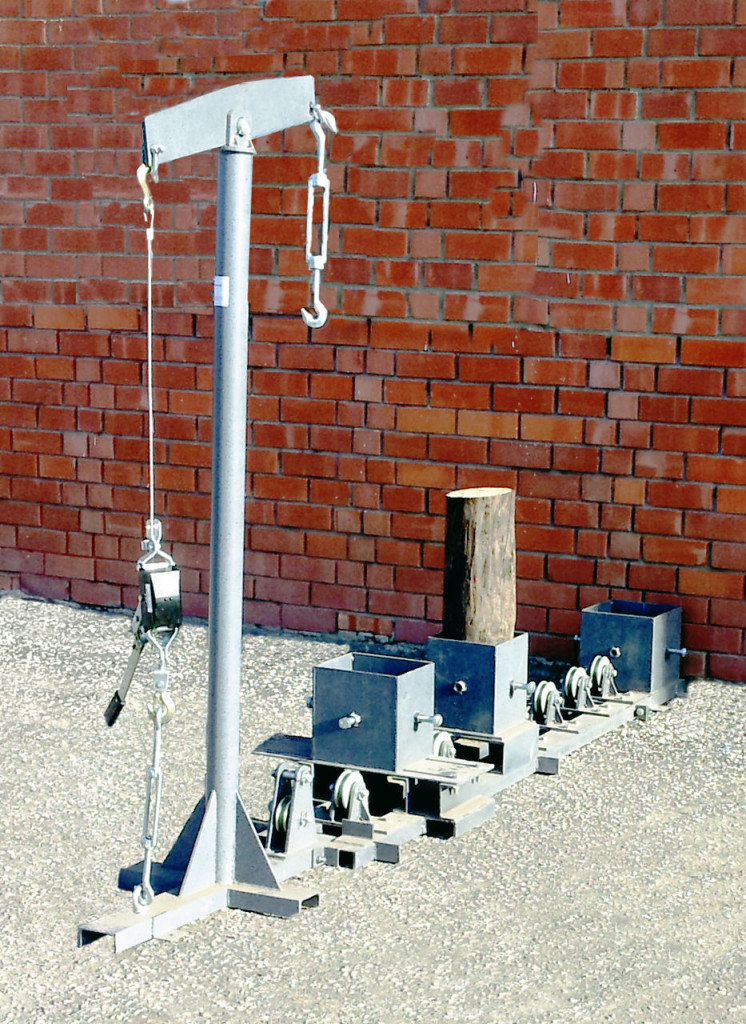

Испытание трехколенной пожарной лестницы

Контролю подвергается: тетива, ступени, степень фиксации арматуры, троса и многое другое. Поверхность конструкции должна быть чистой, без ржавчин, сколов, вмятин. Контроль пригодности конструкции проходит в 2 этапа:

1. Проверяется устройство, отвечающее за выдвижение и фиксацию колен. Оно должно хорошо «скользить», без каких-либо рывков. Если фиксирующее оборудование надежно закрепляет колени конструкции на любой высоте, то элемент проходит испытание.
2. Контроль на прочность: установка размещается на твердой поверхности и полностью раскладывается, приклонившись к стене. Веревка должна сохранить свои первоначальные характеристики, то есть, не повредиться и не деформироваться после натяжения в 200 кг.

Порядок и сроки испытания ручной пожарной трехколенной лестницы прописываются в специальной документации.

Виды ручных пожарных лестниц

Ручные пожарные лестницы есть в комплекте любой пожарной машины, выезжающей по вызову. Эти конструкции помогают обеспечить доступ на верхние этажи для проведения аварийно-спасательных работ. При этом, они не требуют источников электрической энергии для работы. Все возможные варианты ручных лестниц максимально простые и надежные по своей конструкции, достаточно легкие, обладают повышенной прочностью для того, чтобы обеспечить высокую скорость и безопасность действий сотрудников пожарной службы. Существует три типа ручных пожарных лестниц: палка, штурмовая, и выдвижная пожарная лестница.

Лестница-палка

Это невысокая простая конструкция из восьми ступеней. Палкой её назвали из-за того, что в складном виде она являет собой прямую металлическую палку с закругленными, окольцованными концами. Из-за небольшой высоты может сложиться впечатление, что она мало где может пригодиться, но на самом деле палка может выполнять множество разнообразных функций.

Ее можно использовать:

• для подъема к окнам первых этажей.

• как таран для открывания дверей.

• как приставную для проведения аварийно-спасательных работ внутри помещений

• в качестве носилок для пострадавших.

• Если ее сложить, палка может использоваться как простейший инструмент – для отбивания штукатурки и других подобных задач в процессе проведения аварийно-спасательных работ.

Использование лестницы-палки в качестве носилок

Штурмовая

Используя штурмовку можно осуществить подъем на верхние этажи дома, без ограничения по высоте по наружной стене, перебираясь и переставляя ее от окна к окну. Она справится там, где не помогут первые два типа пожарных лестниц. Лестница-штурмовка используется в пожарно-прикладном спорте.

Особенности конструкции:

• Конструкция штурмовки представляет собой 13 ступеней на двух опорных тетивах и стальной крюк, который крепится на 10-ой и 12-ой ступенях.
• Крюк укреплен ребрами жесткости, а также снабжен 4 зубьями, обеспечивающими ему надежную сцепку с подоконником.
• Крюк сужается к концу, но он равномерно прочный по всей длине.
• Лестница по периметру укреплена стальными страховочными тросами, уложенными в пазы с обратной стороны несущих опор.
• Нижние концы тетив заострены и укреплены «башмаками» – они предотвращают скольжение в процессе эксплуатации, а также защищают конструкцию от повреждений.
• Для большей надежности на уровне 1ой, 7ой, 12ой ступени имеются металлические стяжки.

Подъем на 22 этаж “вслепую” при помощи штурмовой лестницы

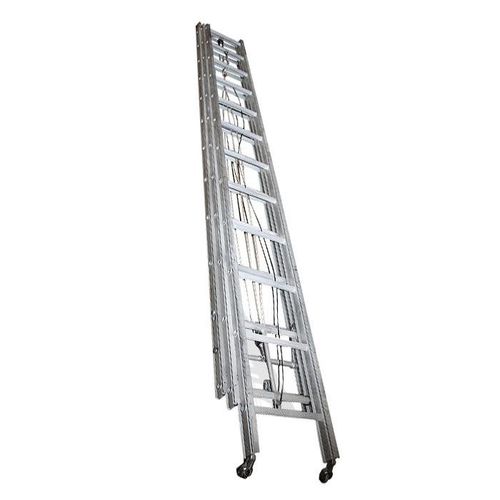

Трехколенная пожарная лестница (выдвижная)

С ее помощью можно поднять на крышу двухэтажного дома или на третий этаж все необходимое оборудование для тушения пожара, а также пожарных. В ее конструкцию входят три металлических профиля одного типа, механизм раскладывания, фиксации и сложения. Каждый профиль состоит из двенадцати ступеней, и имеет возможность двигаться между тетивами предыдущего. У нижних и верхних концов лестничных тетив есть стеновые опоры.

Вот что может случится, если не страховать трехколенку с земли

Принцип работы – ручной, с помощью блоков и каната, который передвигается через поперечный и подвижный блоки лестницы. Чтобы ее разложить, нужно потянуть за канат, перебирая его руками. Для сложения канат постепенно ослабляют. Работа с трехколенкой на соревнованиях

Это важная часть оборудования пожарных машин, использующаяся в экстренных ситуациях, поэтому она должна соответствовать высокому уровню надежности. Не меньше одного раза в пять лет эти конструкции проходят испытания и проверку на наличие повреждений, а также способности выдерживать требуемую нагрузку. Испытания для каждого вида конструкций строго регламентированы. При обнаружении неисправностей, повреждений или не прохождения испытаний по параметрам прочности, лестница изымается из использования для проведения ремонта. А при его невозможности изымается из эксплуатации.
