3 главных размера листа профнастила для крыши: маркировка и форма

Профлисты в зависимости от сферы применения

1. Профнастил для изготовления ограждений. Вес профлиста позволяет выполнять заборы без устройства прочных фундаментов. Прочность при сопротивлении ветровой нагрузке обеспечивают ребра жесткости. Большое разнообразие цветов позволяет выполнить ограждение в соответствии с выбранным экстерьером двора и предохранить имущество от посторонних.
2. Для отделки фасадов профлист применяется чаще всего. В настоящее время разработаны и созданы виды профнастила, имитирующие природный камень и разные породы древесины. Визуально получаются деревянные дома с каменным цоколем, что очень интересно сточки зрения дизайнера.
3. Профлист применяют и для ограждения стен временных рабочих площадок, разделения больших хозяйственных построек на различные секции, складов, ангаров, мастерских и летних помещений. Учитывая, сколько весит профнастил, не требуется массивных оснований для их устройства, что существенно экономит средства.
4. Использование профлиста в отделке кровли позволяет получить законченное красивое здание с приятным эстетическим видом. Материал легко монтируется, режется в размер. Маленький вес м2 профнастила позволяет не утяжелять конструкцию кровли. Длина листа до 6 м, что позволяет избежать поперечных стыков при монтаже кровли.
5. Профлист без покрытия применяют как опалубку при бетонировании фундаментов, что гарантирует дополнительную защиту стен основания от агрессивного воздействия грунтовых вод.

Таблица весов профнастила

Вес профлиста является важной его характеристикой, и не потому, что нужно рассчитывать возможности перевозки, а, в первую очередь, чтобы быть уверенным, что здание или строительная конструкция выдержит заданное количество профилированных листов.

В данной таблице профнастила приведены значения весов самых популярных марок профлиста относительно квадратного и погонного метров материала (ширина заготовки полагается равной 1250 мм). Поскольку каждый артикул профнастила может быть изготовлен из нескольких разновидностей стали, его масса также может варьироваться.

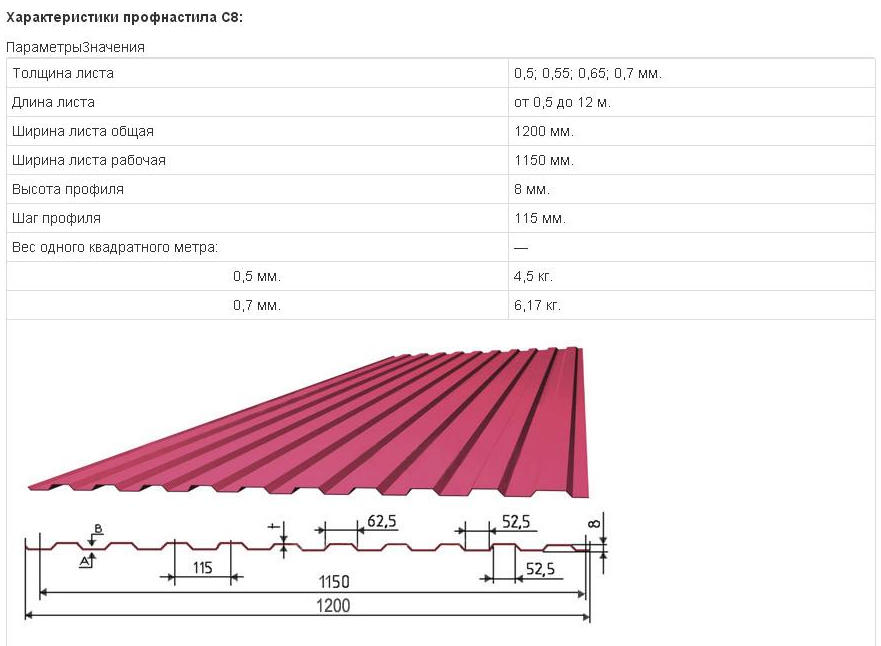

Полную характеристику профнастила С8 можно узнать, посмотрев следующее видео:

Монтаж

Комплектующие для стенового профнастила очень важны.

Понадобятся:

• углы внутренние накладные;

• начальные планки;

• планки под горизонтальные швы;

• аквилоны;

• наличники;

• соединяющие рейки;

• стыковочные планки;

• простые внутренние уголки;

• верхние и оконные водоотливы.

Часто профлист на стену крепят с целью утепления. Тогда сначала монтируют кронштейны, и уже после этого фиксируют сам материал за счет полиамидных дюбелей тарельчатого типа.

Кронштейны дополняют направляющими в виде буквы П; их крепление с помощью заклепок позволяет выровнять стены и обеспечить переток воздуха. Следующий шаг — присоединение к направляющим горизонтальных профилей, также в виде буквы П.

Монтаж стенового профнастила на фасад обычно выполняется с помощью саморезов, дополненных уплотняющими прокладками из резины. Внутреннюю и наружную облицовку по утепленной изначально панели выкладывают иначе. Начинают с оформления двумя слоями рубероида гидроизоляции фундамента по горизонтали. Далее анкерными шурупами универсального типа фиксируют нижний направляющий профиль. В него монтируют по вертикали и фиксируют стойки, что позволяет создать каркас.

Размеры профиля и качество кровли

Крыша обеспечивает комфорт всего дома. При подборе ее покрытия нельзя допустить ошибки. Что понимают под правильным выбором кровельного материала:

• размер профлиста для кровли обеспечивает минимальное количество поперечных и боковых стыков;
• вес листов не создает дополнительную нагрузку, требующую усиления фундамента;
• вид гофры соответствует типу обрешетки, форме крыши;
• технические, эксплуатационные характеристики профиля являются оптимальными для условий климата и предполагаемых нагрузок на крышу;
• внешний вид покрытия органично вписывается в дизайн строения, общий ансамбль участка.

Всем этим пунктам удовлетворяет кровля из профнастила. Этот кровельный материал характеризуют такие качества:

• небольшой вес;
• декоративное, вместе с тем, защитное внешнее покрытие профилей металлических;
• простота монтажа и возможность проведения «латочного» ремонта;
• широкий выбор размеров и расцветок.

Профлисты бывают разных расцветок и размеров Источник Смотрите также: Каталог строительных компаний, которые предлагают услуги проектирования и ремонта кровли.

Основные характеристики

Металлический профиль, имеет три основных вида, каждый из которых, применяется для определенных строительных и отделочных работ. Маркируют их следующим образом:

• Марка С — стеновой, с его помощью выполняют облицовочные работы, а также возводят ограждения;
• Н — кровельный, Марка предназначен для выполнения кровельных работ любой сложности, обладает высокой устойчивостью к различным нагрузкам;
• Марка НС — универсальный, как правило, применяется для выполнения любых строительных работ.

Для информации! Благодаря высоким техническим и эксплуатационным характеристикам, профлист широко используют в промышленных и частных комплексах.

Размеры профнастила для крыши либо ограждения отличаются не только параметрами, но и техническими свойствами. Каждое изделие изготавливается согласно ГОСТа, имеет различную высоту волн, длину и ширину. Для изготовления настила используют стальной прокат, с нанесенным оцинкованным, полимерным или лакокрасочным покрытием, толщина его составляет 0,4-1,5 мм. Как правило, в автоматизированном производстве используют два варианта профилирования:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• последовательный — поэтапный процесс, который начинается с середины листа;
• одновременный — процесс загибания волн (гофры) происходит сразу по всей площади листа.

Технические характеристики и размеры

Профнастил С8, предназначенный для кровли, может иметь шероховатости на лицевой стороне, потертости и повреждения, не имеющие большого влияния на целостность защитного покрытия.

Характеристики и размеры материала могут быть разными, иметь небольшие отклонения от нормы (ширина ± 8 мм, высота ± 1 мм и длина листа ± 10 мм).

Для забора профнастил С8 должен иметь серповидность не более 1 мм на 1 м длины профиля, при этом длина листа должна быть до 6 м. А при длине свыше 6 м — не более 1,5 мм.

Волнистость листа на плоских поверхностях должна быть свыше1,5 мм и 3 мм на отгибах его кромки.

Оцинкованный профлист С8 маркируется в соответствии с требованиями ГОСТа. Понятие «Профлист С-8−1150−0,5» можно расшифровать так:

• С — стеновой;
• 8 (мм) — высота трапеции профиля;
• 1 150 — рабочая ширина;
• 0,5 — толщина металла заготовки из рулонной стали.

Профлист С8 широко используется в строительстве. Изделия отличаются размерами профиля, видом, внешним покрытием и другими техническими характеристиками.

Прокатный лист С8 имеет широкую цветовую гамму. Выбирая материал, можно попросить продавца-консультанта показать каталог и уточнить цвет. Коричневая гамма обладает различными оттенками. При монтаже листа на забор или на крышу выбирают темные и нейтральные цвета.

Достоинства профильного листа

К достоинствам профнастила С8 относятся:

• легкая масса;
• удобство монтажа;
• широкая область применения.

Благодаря небольшому весу возможна установка на каркас из дерева. Можно крепить заклепками, шурупами, саморезами. Удобная и простая схема крепления. Профнастил С8 имеет огнестойкие свойства, его часто используют для обивки стен горячего цеха или дымохода.

Разновидности профнастила

Различают данный стройматериал по типу применения и по полимерному материалу которым покрывается лист. В маркировке используют буквенные обозначения, указывающие основную область применения: «С» — стеновой, «Н» — несущий, и «НС» — несуще-стеновой. Стеновой профилированный лист используется для облицовки фасадов зданий и строений, возведения заборов и как кровельное покрытие. Небольшая толщина металла облегчает и ускоряет монтаж. Несущий профнастил применяют в качестве облицовки пола и потолка и межэтажного покрытия и при устройстве перекрытий. Этот лист часто применяют в строительстве гаражей, ангаров, быстровозводимых производственных помещений. Несуще-стеновой можно назвать универсальным материалом, он выдерживает нагрузки выше чем настил других марок и его применяют во всех перечисленных случаях.

Примеры использования

Размеры

Широкое разнообразие размеров также послужило причиной, по которой профнастил завоевал своих пользователей. Благодаря особой технологии изготовления появилась возможность подбирать кровельный материал под конкретную конфигурацию стропильной системы. При выборе конкретного вида материала опираются на несколько показателей. Это ширина и длина изделия, также учитывается толщина металла, который служит основой для конкретного вида. Еще одним показателем, который важно учитывать является параметр волны – ее высота и ширина. Если говорить о стеновом варианте материала, то изделие с маркировкой С8 имеет максимальную ширину в 120 см. При этом высота волны остается минимальной, а ее ширина составляет 5,2 см.

Высота волны у стенового варианта материала с маркировкой С8 составляет 8 мм. Этого достаточно для правильной и практически бесшовной стыковки материала во время отделки. В таблице ниже видно, что профнастил С10 обладает полезной шириной в 110 см, при этом высота волны у него на 2 мм больше, чем у предыдущего материала. Для этих двух разновидностей толщина металла может колебаться от половины до 0,7 мм.

Важным параметром является длина материала. Если говорить просто, то здесь ограничение заключается только в количестве материала, которое есть в смотке. Ограничение налагает оборудование, которое используются производители. Наибольшую длину, которую готовы предоставить компании, выпускающие профнастил, составляет 14 м. Такие длинные листы используются довольно редко, большее распространение получил материал с длиной в 6 метров, это связано с ограничениями транспорта, которым осуществляется доставка.

Ширина изделия более ограничена, чем его длина. Вопрос опять же связан с используемым оборудованием. Кроме того, рулоны изначально имеют ширину в 125 см. Часть уходит на обрезку в процессе производства, поэтому полезная ширина получается меньшей. Для некоторых вариантов профнастила она составляет всего 84,5 см, например, для Н60. Для любого из видов материала у производителя используются одинаковые рулоны с металлом, это означает, что толщина металла будет одинаковой. Большая несущая способность и жесткость объясняются увеличением размера волны. Максимальная толщина металла, которая используется в производстве составляет 1,2 мм. Срок службы у такого материала в несколько раз больше, чем у обычного стенового.

Виды и классификации профнастила

На строительном рынке существует много видов профнастила, которые отличаются друг от друга формой желобов, высотой ребер, материалом, используемым для производства, качеством и свойствами. В зависимости от того, из чего изготавливался металлопрофиль, различают следующие его типы:

• лист из стали, не имеющий защитного покрытия;
• лист из меди, алюминия или стали хромникелевой;
• лист, подвергающийся горячей оцинковке;
• лист горячеоцинкованный с дополнительным защитным покрытием;
• особые листы, имеющие определенное назначение – перфорированные, с тиснением, гнутые и т. д.

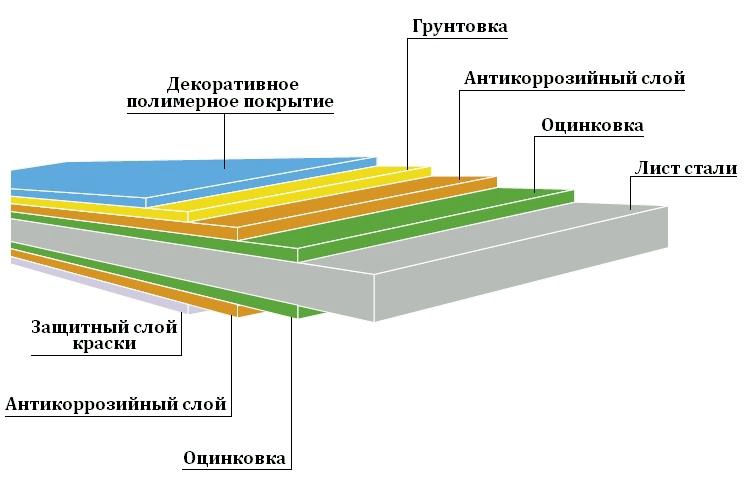

Профнастил (профилированный лист) кровельный — структура

На заметку! Среди всех видов профлистов самые неустойчивые к коррозии – это стальные. Самые дорогие – хромированные, алюминиевые, медные.

Также все виды профлистов можно классифицировать по нескольким категориям:

• в зависимости от ширины профиля;
• по форме гофры и ее высоте;
• в зависимости от толщины листов;
• по ширине материала.

Покрытие с минимальным значением подходит только для стен. Для крыши лучше выбрать профнастил с максимальной толщиной

На заметку! Листы, предназначенные для оформления стен, имеют высоту гофры 8-21 мм, для настила кровли применяются листы с высотой до 44 мм. А вот материал с гофрой свыше 57 см – для создания несъемной опалубки.

Материал может иметь и различное покрытие, выполняющее защитные функции. Это могут быть полимерные вещества, лакокрасочные составы. Полимерные защитные покрытия бывают акриловые, полиуретановые, полиэстеровые и т. д.

Профнастил с полимерным покрытием — варианты цветов

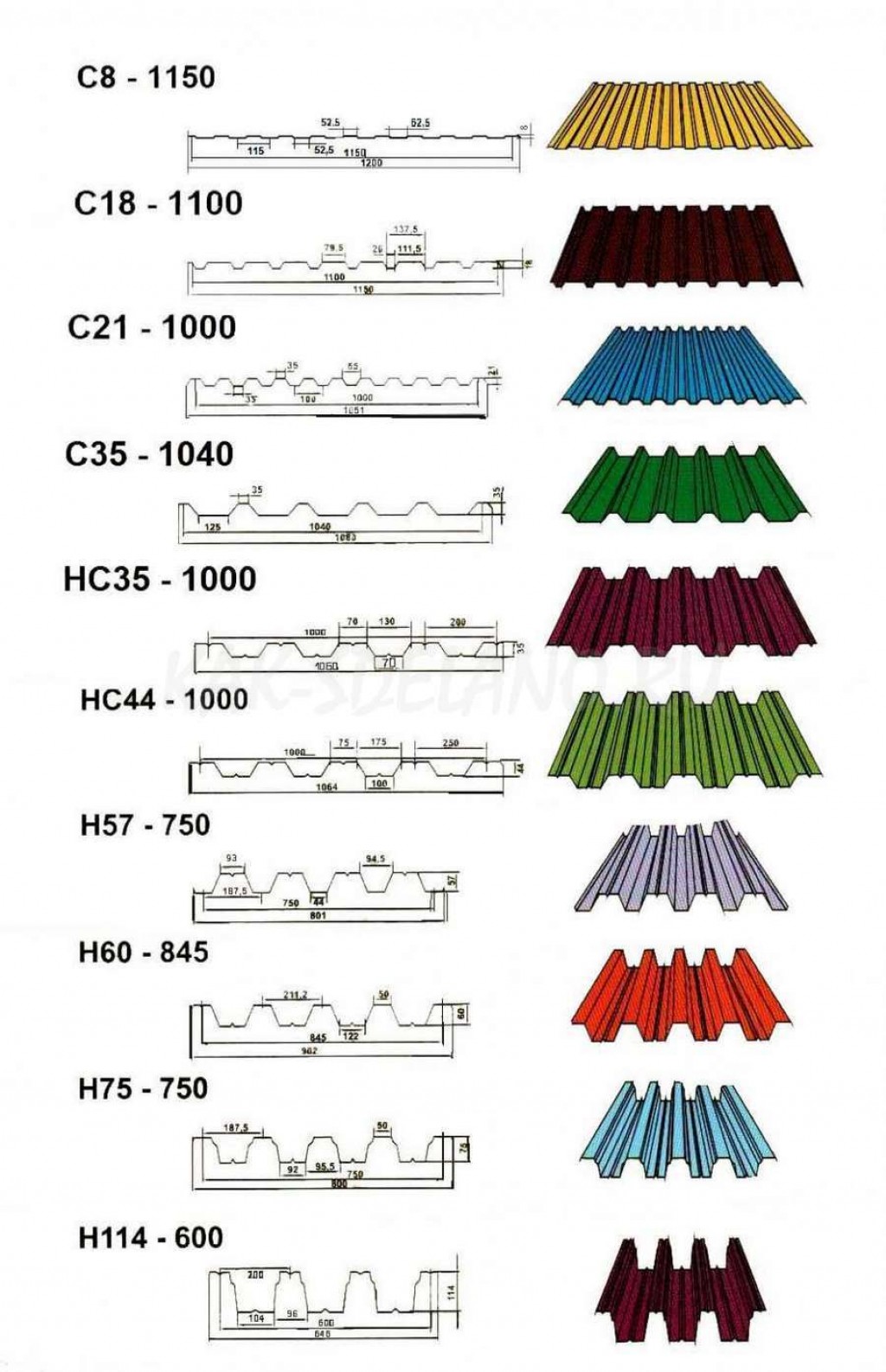

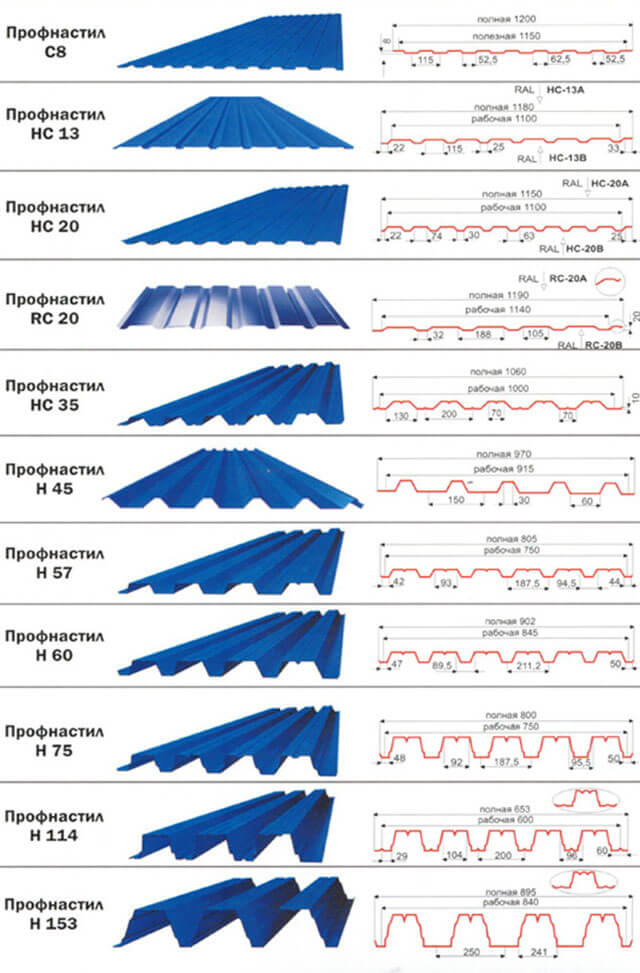

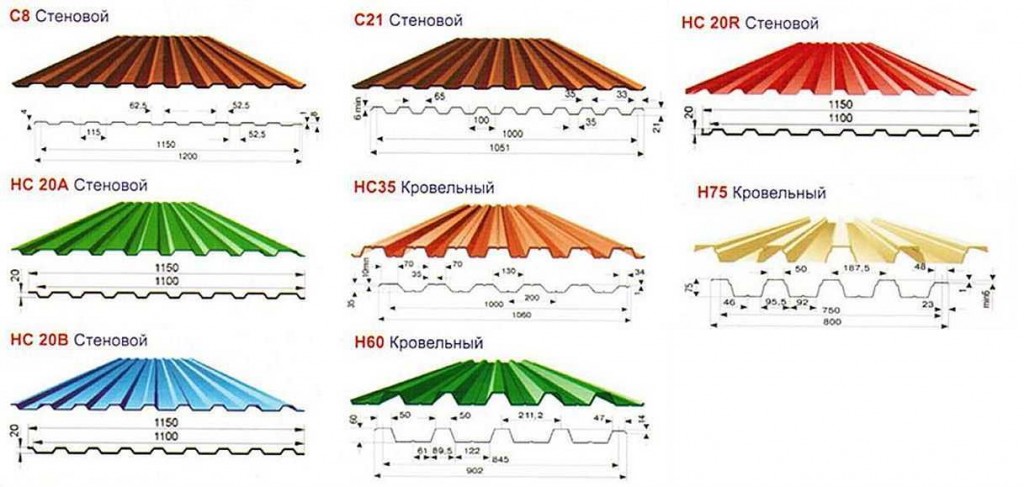

Таблица. Марки профнастила.

Виды профнастила

На рынке стройматериалов представлен разный профлист для кровли. В основном различные виды листов отличаются между собой толщиной основы, высотой профиля и разновидностью защитно-декоративного покрытия. Маркируются они в зависимости от высоты волны (гофры), влияющей на жесткость покрытия, и других геометрических размеров.

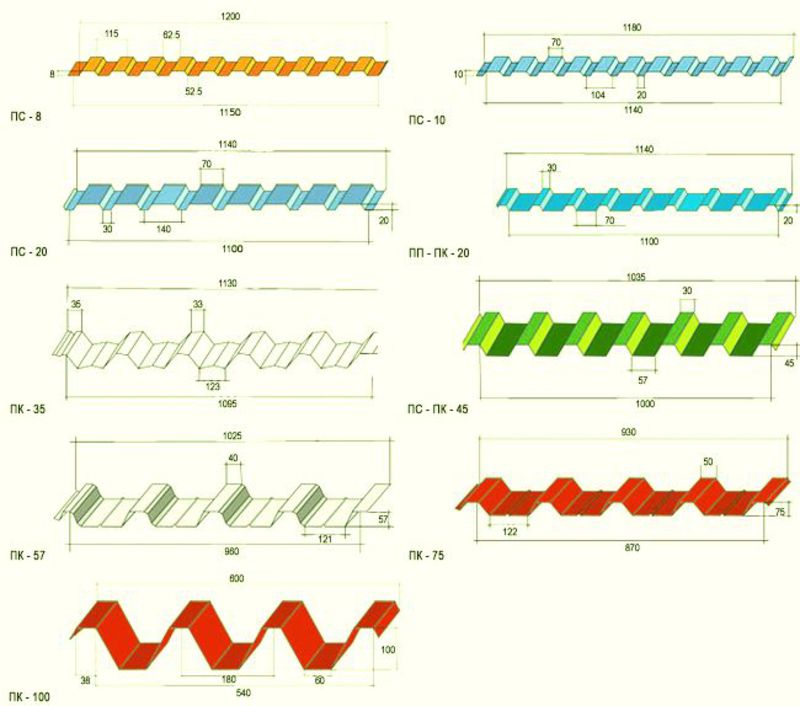

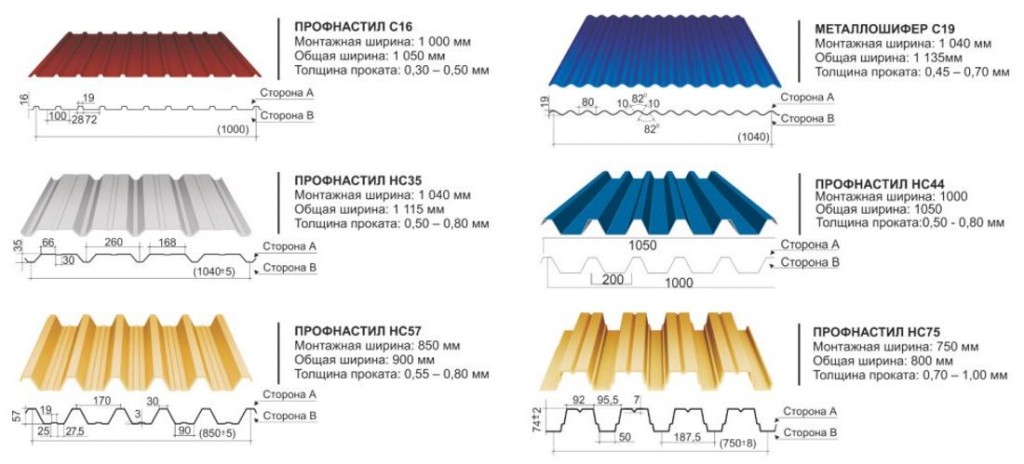

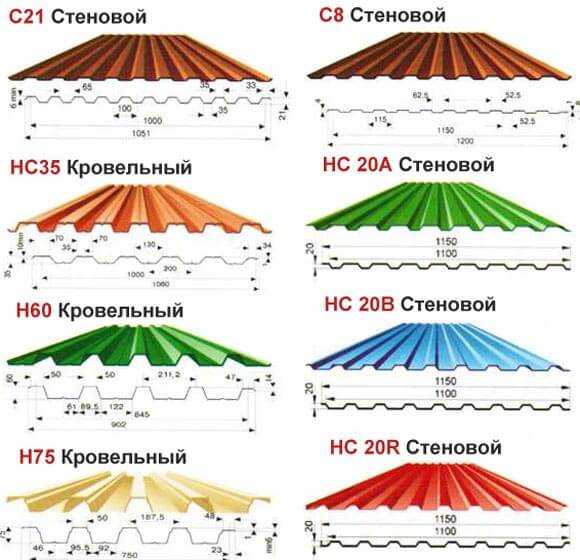

Рисунок 3 – картинки с профнастилом разных видов по высоте и форме профиля

Классический кровельный профнастил можно отличить по наличию капиллярной канавки. Однако на практике для укрытия крыш применяются листы разных марок, начиная с С10. Материал типа С8 применяется в очень редких случаях – из-за низкой жесткости его монтаж эксперты рекомендуют выполнять исключительно на сплошную обрешетку, что удорожает строительство.

Рисунок 4. Капиллярная канавка на профлисте

Буквы в маркировке

Листы профнастила для укрытия крыши обычно маркируются сокращенно (например, С20, НС35, Н60). Полная маркировка содержит еще и другие данные: пример обозначения С10-1100-0,5, Н60-845-0,7.

Буквы в маркировке профилированных листов обозначают следующее:

• С – стеновой материал. Рекомендован к применению при отделке фасадов поверх теплоизоляционного слоя, возведении хозяйственных построек, строительстве заборов, изготовлении калиток, ворот и других конструкций. Отличается самой низкой ценой, небольшой высотой гофры и, соответственно, более низкими показателями несущей способности по сравнению с другими видами профлиста. Несмотря на это, владельцы частных домов успешно применяют его и для укрытия кровель.

• НС – несуще-стеновой профилированный лист. Позиционируется в качестве универсального материала, который можно использовать практически для любых целей – от обшивки каркасов быстровозводимых зданий до укрытия крыш с большим магом обрешетки. Обладает большей жесткостью по сравнению со стеновым, но и стоит дороже.

• Н – несущий профлист. Этот материал характеризуется большой высотой профиля и повышенной несущей способностью. Он является самонесущим и предназначен для устройства эксплуатируемых крыш на промышленных объектах.

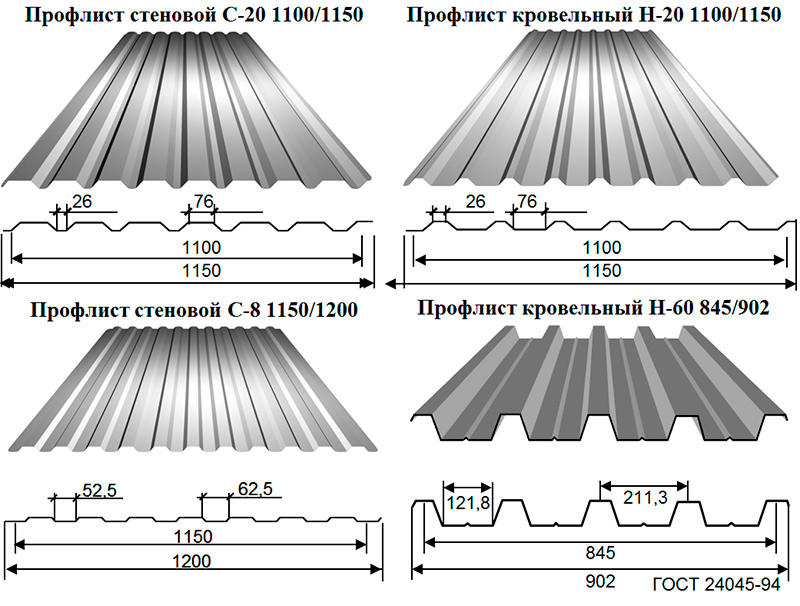

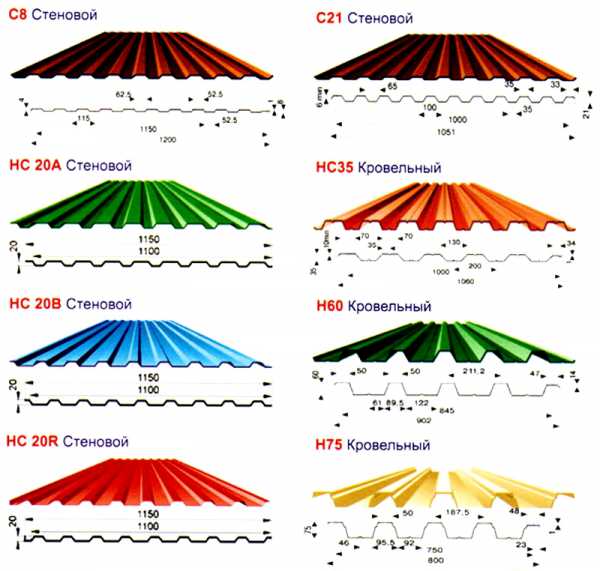

Рисунок 5. Внешний вид стенового, несущего и несуще-стенового профнастила

Цифры в маркировке

Цифры в маркировке обозначают габариты и основные размеры профлиста для кровли:

• Первая группа (10, 20, 21, 35, 60, 75) – высота гофры, в мм.

• Вторая группа (1100, 845 и др.) – полезная ширина, в мм. Ее используют для расчетов количества необходимого материала для укрытия крыши определенных размеров, поскольку этот параметр указан с учетом нахлеста волн при монтаже покрытия. Фактическая ширина больше на 30-50 мм (в зависимости от типа профиля), чем полезная.

• Третья группа – толщина стального листа, в мм.

Длина профилированных листов, как правило, не отражается в маркировке, так как может быть разной, определяется требованиями клиента и возможностями производителя.

Геометрические параметры

Профнастил для крыши имеет стандартные размеры листа, но ширина материала зависит от его марки. С увеличением высоты профиля уменьшается ширина изделия, поскольку их производят из стандартизированного листового проката.

В технических характеристиках на профлист указывается 2 значения ширины:

• Общая – это фактическая ширина, которая является габаритным размером.

• Полезная (рабочая) – дополнительный параметр, который был введен для удобства расчета количества материала. Это обусловлено тем, что при продольном соединении листов одна волна накладывается на другую и происходит частичное «поглощение» ширины, а значит, по факту расход увеличивается. Поэтому полезная ширина всегда меньше общей и соответствует размеру нахлеста одного элемента на другой.

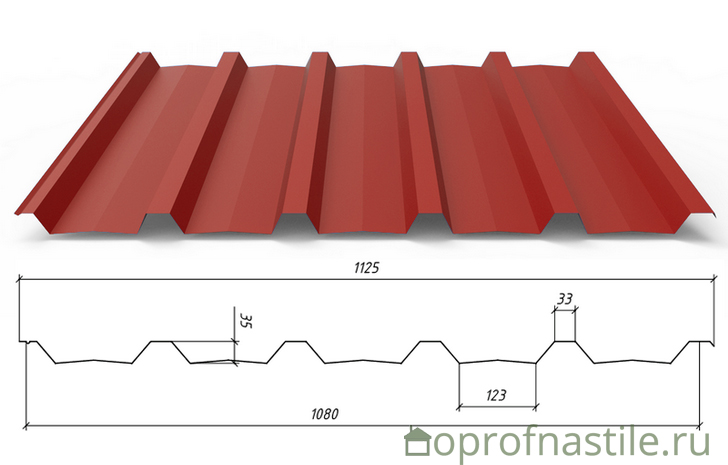

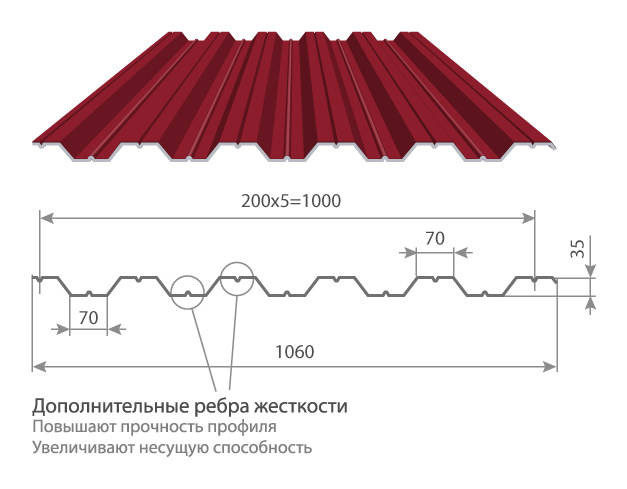

Рисунок 7. Полезная и общая ширина на примере профнастила НС35

Стандартная толщина разных видов профнастила для крыши может составлять от 0,5 до 0,9 мм и зависит в основном от разновидности материала. Более подробные данные указаны в таблице 1.

Профилированные листы для укрытия кровли выпускаются разной длины. Обычно при заказе производители режут изделия любой необходимой заказчику длины – вплоть до 12 м. Однако на практике листы более 4-5 м не применяются, так как их сложно монтировать и перевозить.

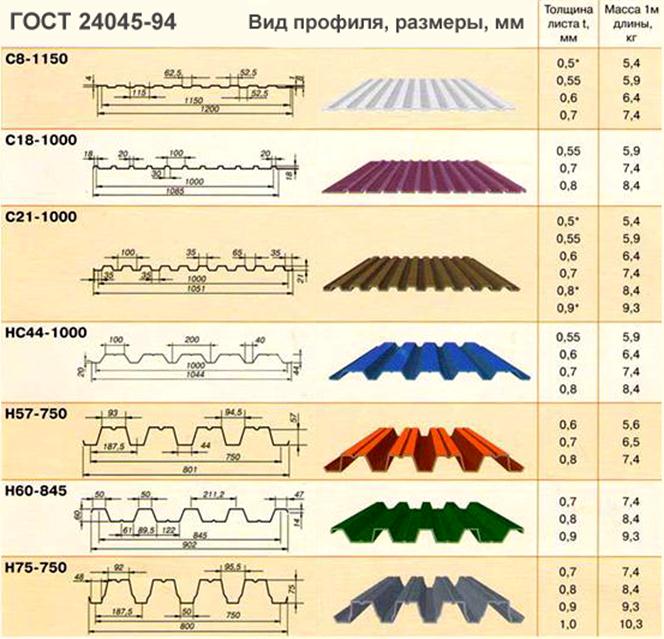

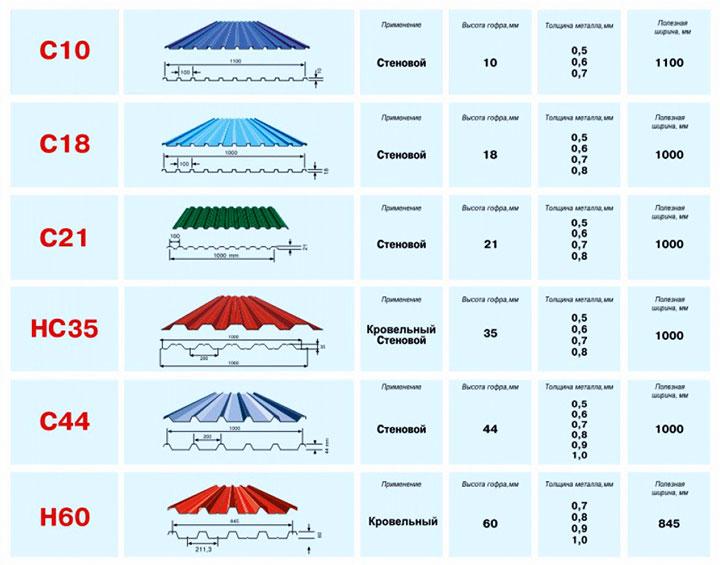

Таблица 1. Размеры разных марок профнастила для крыши

Чтобы подобрать походящий профнастил кровельный, нужно учитывать все его размеры при выборе. Это позволит безошибочно рассчитать необходимое количество материала, определить оптимальную толщину и длину листов.

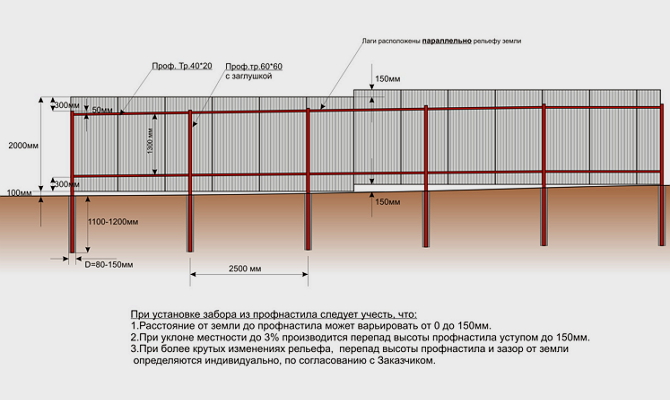

Размеры листов профнастила и профлиста для забора

Профилированный лист является одним из наиболее распространенных строительных материалов, применяемых для кровельных и отделочных работ, для возведения ограждений и строительства каркасных конструкций. Это гофрированные листы оцинкованного металла, которые могут иметь полимерное покрытие или обходиться без него. Зная размеры профнастила для забора, можно подобрать оптимальный вариант для конкретного вида работы.

Профлист — универсальный материал с широкой гаммой расцветок

Различные виды металлопрофиля отличаются многими параметрами. Обычно указываются такие размеры: высота гофры, общая ширина листа, рабочая ширина, толщина металлического листа.

Маркировка профлиста

Все виды профнастила подразделяются на 3 категории, в зависимости от предназначения. Они обозначаются разными буквами:

• С — профлист стеновой, предназначенный для всех видов облицовочных работ, а также для возведения ограждений. Отличается доступной стоимостью и надежностью. Волна приподнята на 4-44 миллиметра.
• Н -профлист кровельный. Способен выдерживать значительные давящие нагрузки. Высота гофры — более 44 миллиметра.
• НС — профлист универсальный, который можно применять для любых работ. Гофра может иметь подъем 35-44 миллиметров.

В качестве примеров разберем наиболее популярные и доступные типы металлического профиля, такие, как С8, С10, С20, С21, указав их особенности и размеры.

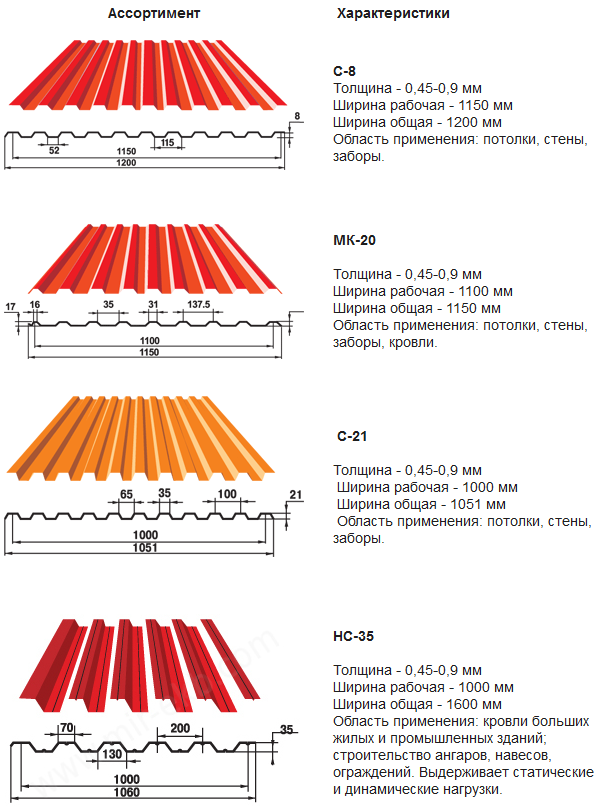

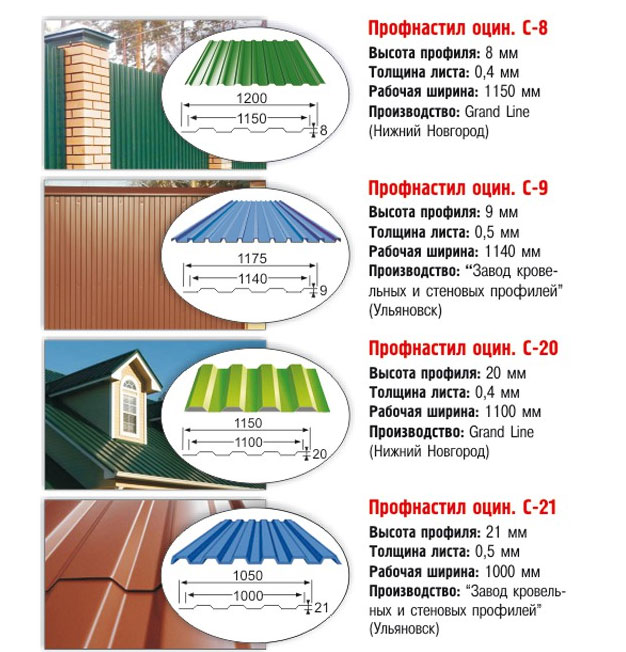

Размеры профнастила марки С8

Одним из наиболее экономичных вариантов считается С8. Он широко применяется для возведения временных конструкций, ограждений, обшивки стеновых поверхностей. Благодаря малой высоте гофры, С8 можно использовать для подшивки подвесных потолков. Листы не забирают пространство у внутреннего объема помещения. Небольшой вес листа С8 дает возможность использовать для его монтажа легкие деревянные каркасы. Тем самым уменьшается себестоимость строительства.

Для кровельных работ профилированный настил С8 не рекомендуется применять ввиду его недостаточной жесткости.

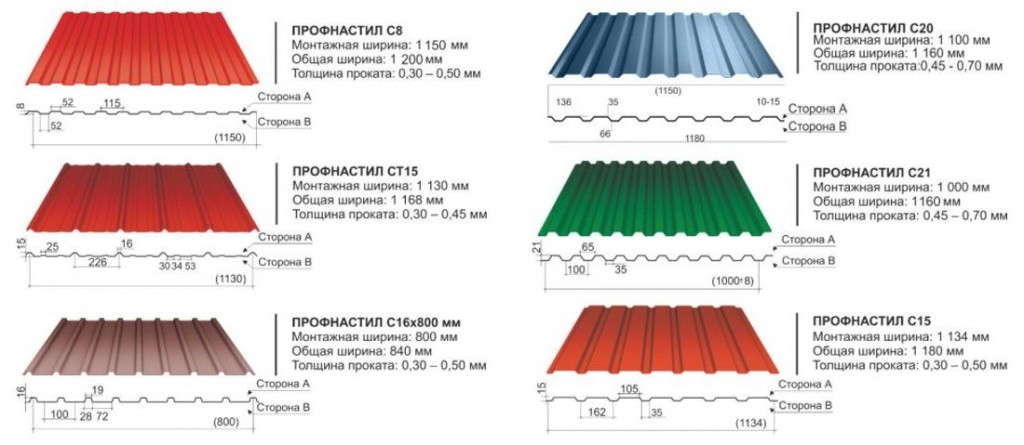

Размеры листа С8:

• Общая ширина — 1,2 метра;
• полезная (рабочая) ширина — 115 см;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 8 мм;
• шаг волны между соседними ребрами — 115 мм.

Другие виды стенового профнастила допустимо использовать для кровли при соблюдении определенных условий.

Размер профлиста для забора марки С10

Это оцинкованный лист с небольшой высотой волны, позволяющий создавать сложные конструкторские и дизайнерские решения.

Сферы применения профильного листа С10:

• Отделочные работы на стеновых конструкциях.
• Материалом С10 обшивают здания внутри, изготавливают подвесные потолки.
• В качестве временных ограждений на стройплощадках и прочих объектах.
• Листы С10 используются для строительства заборов.

Если применять лист С10 в качестве элемента кровли, то необходимо обеспечить значительный угол наклона крыши. Это необходимо для того, чтобы избежать возможных весовых нагрузок в виде снега, которые могли бы продавить металлопрофиль.

Размер профлиста для забора С10

Размеры С10:

• Общая ширина — 1,16 метра;
• полезная (рабочая) ширина — 110 см;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 10 мм;
• шаг волны между соседними ребрами — 100 мм.

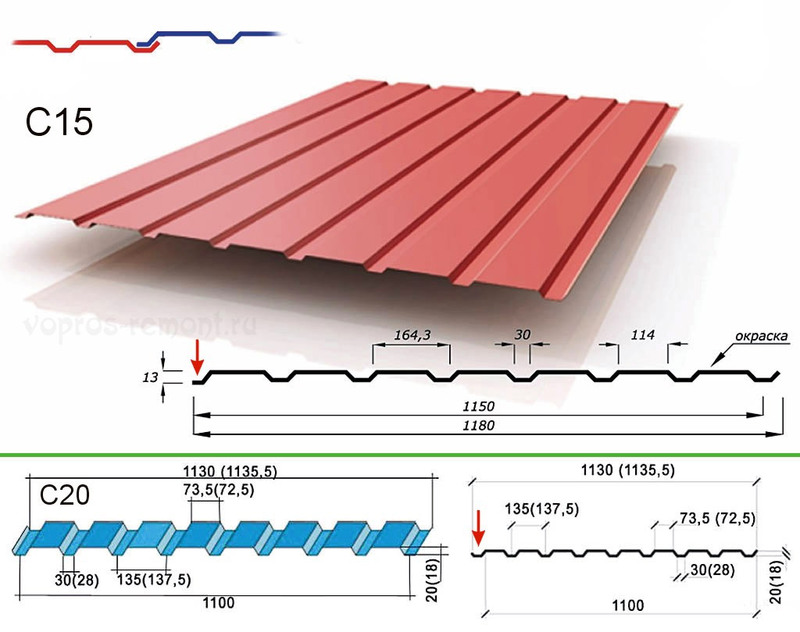

Размеры профлиста марки С20

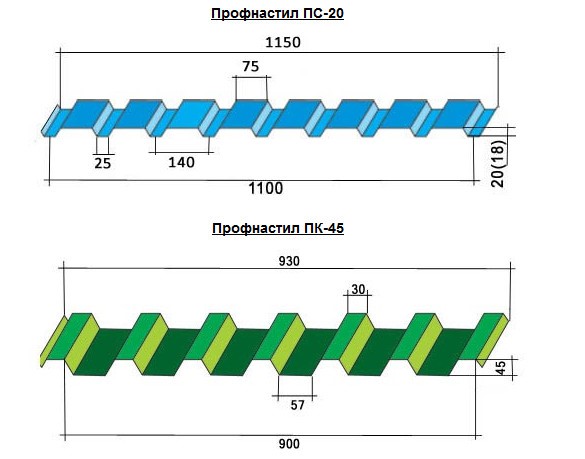

Размеры профнастила С-20

Это прочные листы оцинкованного металла, в разрезе имеющие форму трапеции или волны. Применяется в самых различных областях строительства:

• Для кровельных работ. Шаг обрешетки при использовании С20 должен быть не более 40 см.
• С20 применяется для изготовления сэндвич-панелей.
• Изготовление жестких конструкций. В качестве основы, для монтажа С20, должен использоваться усиленный профиль.
• Обшивка стен зданий, гаражей, ангаров, мастерских и прочих построек.
• Обустройство перегородок внутри зданий.
• С20 применяется для изготовления надежных заборов.

Размеры листа С20:

• Общая ширина — 1,15 метра;
• полезная (рабочая) ширина — 110 см;
• толщина металлического профиля — 0,45-0,7 мм;
• высота гофры — 18-20 мм;
• шаг волны между соседними ребрами — 137,5 мм.

Размеры профлиста С21

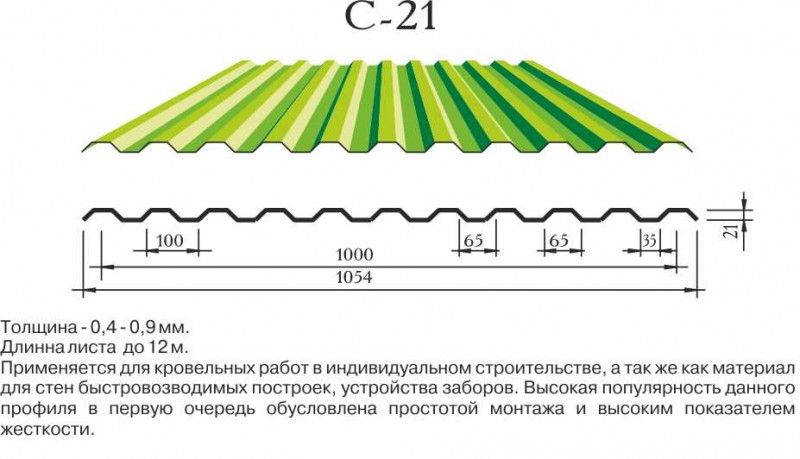

Размеры профнастила C21

Это листы трапецевидного профиля. Стандартные длины листов составляют 6, 3 и 2 метра. Несмотря на то, что данный профлист относится к категории стеновых материалов, области его применения гораздо шире:

• Облицовка стен и фасадов зданий.
• Строительство заборов из С21 позволяет создавать долговечные и жесткие конструкции.
• С21 позволяет возводить легкие здания по бескаркасной технологии.
• Монтаж кровли, имеющей разреженную обрешетку. Панели С21 имеют высокую гофру, поэтому обладают повышенной несущей способностью. Используется для любых уклонов кровли.
• Из листов С21 изготавливают качественные сэндвич-панели.
• Обшивка деревянных сооружений, павильонов, гаражей, хозпостроек.
• Из С21 возводят красивые и прочные заборы, в том числе ограждения для промышленных предприятий.

Размеры листа С21:

• Общая ширина — 1,051 метра;
• полезная (рабочая) ширина — 100 см;
• толщина металлического профиля — 0,4-0,8 мм;
• высота гофры — 21 мм;
• шаг волны между соседними ребрами — 100 мм.

По маркировке встречают…

Для выбора той или иной марки профлиста, расчёта его количества, необходимого для того или иного объекта, полезно знать отличия между ними. По стандартной маркировке профлиста можно сразу определить его «специализацию». Буква С обозначает то, что это стеновой профнастил. Цифры рядом с ней указывают на высоту волны, которая может быть от восьми до двадцати одного миллиметра и больше. Используемый для облицовки стен, профнастил этой марки применяют и для строительства заборов и оград. Профлисты с маркировкой НС означают несуще-стеновой. Это универсальный материал с дополнительными рёбрами жёсткости. Высота волны у него от двух до шести сантиметров. Буква Н указывает на то, что это несущий профнастил, повышенная жёсткость которого позволяет использовать его в качестве строительного каркаса: высота гофра – от шести до двенадцати сантиметров. Для кровли частного жилого дома самый ходовой профлист марки НС35. Там, где снеговая и ветровая нагрузка выше, то можно и нужно применить материал с более высокой волной – до четырёх с лишним сантиметров. Вообще размеры профлиста в качестве кровельного материала могут изменяться. Всё зависит от предназначения того или иного жилого строения, а также предпочтений и желания домовладельца.

Где может применяться профнастил?

Строители давно и с успехом используют материал для различных нужд.

Он может служить для:

1. Изготовления кровли любого размера и конфигурации.
2. Используется при изготовлении стен магазинов, гаражей, складов, ангаров различного назначения.
3. Служит каркасом при изготовлении промышленных и административных зданий.
4. Прекрасно зарекомендовал себя при использовании в виде ограждения.
5. Если возникает необходимость быстро изготовить несъемную опалубку, листы профилированного металла помогут быстро провести работы.
6. Широко применяется промышленностью при изготовлении сэндвич панелей- трехслойный материал: первый слой профлист, второй утеплитель и третий профлист.

Где применяется профнастил

Как выбрать профлист

Разные виды профнастила имеют разную прочность и жесткость. Чем выше гребень профиля и чем чаще он повторяется — тем больше жесткость изделия. Большую роль играет форма гребня, и наличие в нем дополнительных усиливающих элементов.

С увеличением высоты профиля одновременно увеличивается количество материала, а вместе с ним и стоимость профнастила. Поэтому совершенно нерационально использовать прочный лист профнастила марки «Н» для постройки забора или ограды. В свою очередь, для использования в качестве кровли крыши лучше всего подходят листы марок «Н» и «НС».

При использовании для строительства заборов самая важная характеристика — длина профлиста

Чтобы было удобно транспортировать профнастил на крышу, размеры листа по длине обычно ограничивают 3-4 метрами. Но при поставке непосредственно с производства можно договориться, чтобы длина профлиста устраивала вас по технологическим соображениям и удобству монтажа. Ширина профнастила варьируется в очень широких пределах.

Для точного предварительного расчета необходимого количества материала потребуется также знать так называемую монтажную ширину. Она равняется ширине изделия, уменьшенной на ширину нахлеста соседних листов. По ширине листа нахлест берется равным шагу профиля. Величина нахлеста вдоль листа составляет от 200 до 300 мм.

Профлист — размеры листа стенового и кровельного материала

С точки зрения экономичности и целесообразности размеры профнастила для крыши лучше выбирать крупные. При этом будет меньше стыков и меньший расход материала. Но профлист кровельный, размеры которого велики, имеет большую массу, для их укладки может потребоваться применение механических приспособлений, лебедок или подъемного крана. Все эти вопросы следует решить на этапе проектирования и составления плана ведения работ.

Рассчитывая какой нужен размер листа профнастила, важно учесть и качество защитного покрытия. Современные полимеры обеспечивают достаточно высокий уровень защиты и большой срок службы этого материала.

Основные характеристики

Профнастил С20К

Имеет ширину в 1150 мм, высоту профиля – 18 мм и толщину – 04 – 0,8 мм. Сфера применения достаточно обширна – для быстровозводимых конструкций, в качестве облицовки и кровельного материала. Имеет высокую прочность и долгий срок службы.

Имеют привлекательный внешний вид, возможно покрытие лакокрасочными материалами. Маркировка «К» означает наличие канавок, которые способствуют отводу лишнего конденсата, предотвращая попадание жидкости на теплоизоляционный материал.

Профнастил МП18

Имеет ширину 1115 мм, высоту профиля – 18 мм и толщину – 0,4 – 0,8 мм. Изготавливается в виде волнового профлиста, очень похожего на шифер. Это материал высокого качества. Прочный и устойчивый к механическим повреждениям.

Профнастил Н57

Имеет ширину 902 мм, высоту профиля – 57 мм, толщину металла – 0,7 – 0,9 мм. Используется как для крыш, так и в качестве несущего материала. Очень прочный и качественный.

Профнастил Н60

Имеет ширину 902 мм, высоту профиля – 60 мм, толщину – 0,5 – 1,0 мм. Из-за повышенной прочности используется в качестве покрытия для крыши.

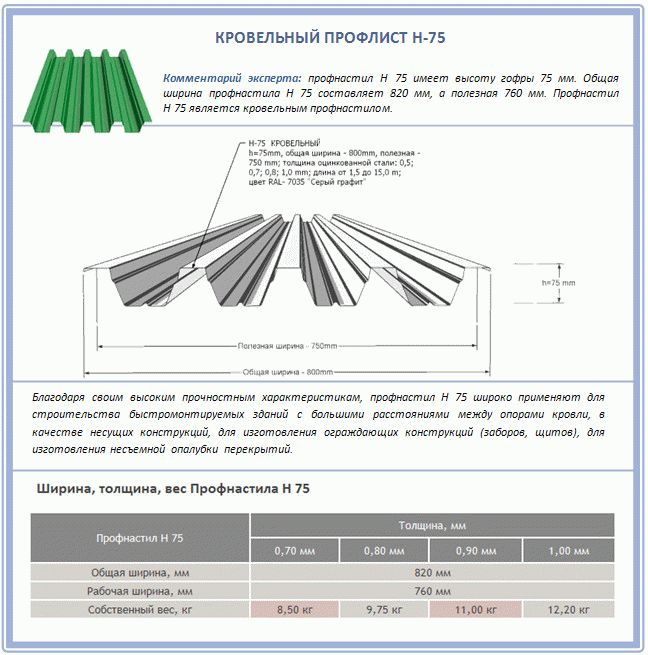

Профнастил Н75

Имеет ширину 800 мм, высоту профиля – 75 мм, толщину металла – 0,7 – 1,2 мм. Производится из оцинкованной стали с полимерным покрытием. Устойчив к атмосферным воздействиям, имеет высокую прочность и внешнюю привлекательность. Применяется в качестве кровельного покрытия.

Профнастил Н114

Имеет ширину 646 мм, высоту профиля – 114 мм, толщину металла – 0,7 – 1,2 мм. Актуален для кровель домов, расположенных в районах с сильными снеговыми и ветровыми нагрузками. Также может служить надежной основой для опалубки.

Профнастил НС35

Имеет ширину 1100 мм, высоту профиля – 35 мм, толщину металла – 0,5 – 1,0 мм. Применяется для монтажа крыш промышленных зданий.

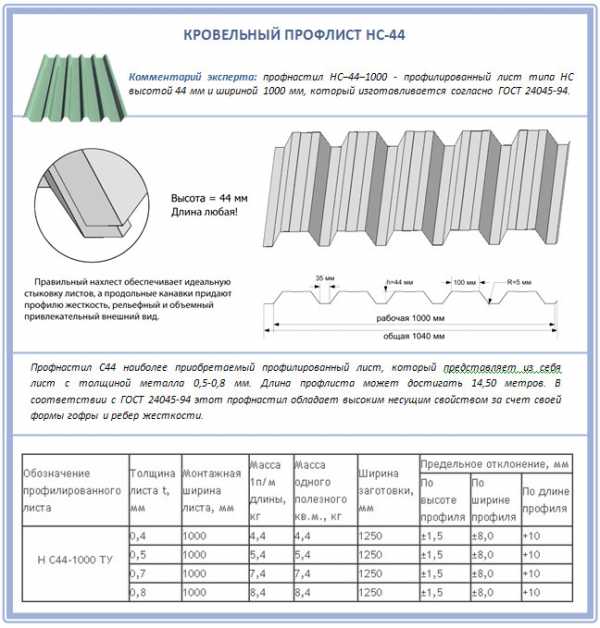

Профнастил HC44

Имеет ширину 1050 мм, высоту профиля – 20 мм, толщину металла – 0,4 – 0,8 мм. Имеет высокие прочностные качества и популярен в создании крыш повышенных эксплуатационных характеристик.

Как рассчитать необходимое количество?

Посчитать профнастил для крыши очень просто. Так как скатная крыша имеет форму треугольника либо трапеции, для подсчета площади пользуются соответствующими геометрическими формулами.

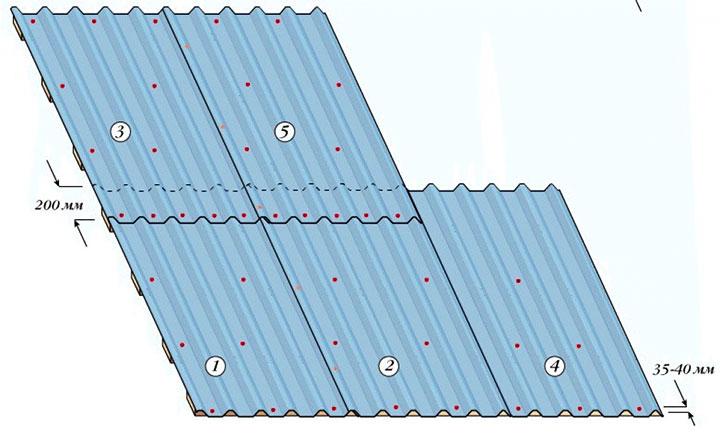

Для простоты расчета также используют другой способ: длину кровли делят на полезную ширину материала. Таким образом высчитывается количество листов по длине. Обязательно учитывается нахлест в 80 мм. Подобным способом пользуются для подсчета количества листов по высоте крыши.

Несущий профнастил

Что касается профлиста с маркировкой «Н» (несущий), то именно этот материал является узкоспециализированым и нецелесообразен для установки кровель в сфере индивидуального жилищного строительства. Хотя он находит применение в качестве не снимаемой опалубки фундаментов и межэтажных железобетонных перекрытий при строительстве домов частного сектора. Толщина листа, в этом случае, зависит от размеров перекрытий, свободных пролетов, крепления краев плиты и, в среднем, составляет 0,7 мм – 1,00 мм.

Учитывая самое высокое значение толщины профлиста марки «Н», его основная сфера применения – это обустройство несущих конструкций или же плоской кровли с небольшим наклоном на зданиях производственно-промышленного масштаба. В таких случаях рекомендуется выбирать лист марки Н75, не меньше, который способен выдержать не только снеговую нагрузку, но и персонал, который будет заниматься очищением крыши от снега и льда.

Исходя из всего вышесказанного, каждый покупатель имеет возможность заранее определить выбор толщины, а вместе с ней и других параметров материала, и подсчитать будущие расходы, но при любых сомнениях, специалисты компании «Газметаллпроект» готовы прийти на помощь и выбрать именно тот вид материала, которые наиболее целесообразен для решения конкретной задачи.

Советы по монтажу

Производить укладку профнастила следует по строго определенной инструкции:

1. Резка листов с подгонкой размеров.

2. Подъем материала на крышу.

3. Крепление.

4. Оформление фронтонного среза.

5. Крепление конька и снегозадержателей.

Всегда удобнее приобретать листы, подходящие по размеру. Но если придется резать – выполнить эту работу можно обычной болгаркой с диском по металлу. Можно воспользоваться ножницами по металлу на стальной основе. Все срезы нуждаются в обработке антикоррозийными составами.

Поднимать листы на крышу нужно с помощью лаг, которые не позволят испортить материал и помогут работникам при минимальных физических усилиях поднять на крышу профнастил.

Крепление производится с помощью шестигранных саморезов, длина которых составляет 80 мм. Для хорошей фиксации необходимы уплотнительные прокладки, препятствующие проникновению в щели воды. Листы крепятся в нижней части волн, а в коньковых элементах саморезы закручиваются в месте нахлеста.

Начинать укладку профнастила следует с торца ската. Фронтовые части следует защитить ветровыми накладками, защищающими от задувания и разрушения кровли.

Что нужно знать, если делать своими руками

Чем резать

Материал прекрасно разрезается обычными ножницами по металлу, электро или ручным лобзиком, ножовкой по металлу, болгаркой.

В случае с последней срез получится грубее. И в работе следует быть предельно осторожным, настоятельно рекомендуем хотя бы по диагонали пробежать глазами следующий текст >>>

Инструмент для прокалывания отверстий

Всегда можно что то наколхозить с помощью молотка и подручных приспособлений. Но тот кто хотя бы раз держал в руках специализированный инструмент едва ли от него откажется. Вашему вниманию сециальные клещи пробивающие отверстия Ø 10,5 мм в листе толщиной до 1,2 мм под кронштейны вентиляции, водостока и пр.

Этот удобный в работе инструмент облегчает монтаж благодаря ширине раскрытия и регулируемой глубине захвата. Обычно клещи имеют набор сменных пуансонов.

Уплотнители для профилированного листа

На их изготовление идет древесно-полимерный композит, пенополиэтилен и пенополиуретан. Они копируют волну листа и не дают влаге, пыли и насекомым попасть в щели.

Поскольку уплотнитель имеет пористую структуру, он не мешает циркуляции воздуха и удалению влаги из-под кровли, а также оседанию конденсата снизу покрытия.

Различают уплотнители:

• самоклеящиеся универсальные (мягкие) – подходят для всех типов изделий с волной до 20 мм;
• специальные виды, используемые под данный тип листа.

Чем лучше крепить?

Саморезами

Для крепления листов к обрешетке используют пневматическую или электрическую дрель. Cаморезы закручивают соблюдая момент затяжки. Средний их расход на монтаж настила – 5 – 6 шт/м2.

О саморезах на все случае жизни, в том числе и о кровельных мы давали исчерпывающую информацию. Узнайте больше >>>

Заклепками

Как видно из сравнительной картинки, крепление заклепками с помощью строительного пистолета выглядит эстетичнее.

Настил крепят специальными заклепками для этих изделий, поскольку применение других заклепок приводит к некачественному креплению и сокращает срок эксплуатации.

Диаметр заклепок (3,2 – 6,5 мм) подбирается по толщине листа. На изготовление этого крепежа идет особый алюминий и оцинкованная сталь.

Для конструкции из профилированного листа, где важен дизайн, можно использовать цветной крепеж.

Прочностные характеристики кровли из профнастила

Кровельный материал должен быть прочным, то есть выдерживать нагрузку в определённых условиях эксплуатации, не разрушаясь и не деформируясь. Профнастил намного прочнее, чем плоский лист металла одинаковой с ним толщины. Происходит это за счёт наличия у этого материала определённого профиля. Профиль с большей высотой способен выдержать большие нагрузки. К примеру, для стенового профнастила С10–1200–0,6 с шагом опор 1 метр допустимая нагрузка составляет 86 кг/м 2 , а для листа НС44–1000–0,7 с расстоянием между опорами 3,5 метра — 182 кг/м 2 . Профлист Н75 даёт возможность сделать промежуток между опорами уже 5–7 метров и не имеет ограничений по снеговой нагрузке. Уменьшение количества опор позволяет сэкономить материал на их обустройство и облегчить стропильную систему. Однако листы с большой высотой профиля делаются из металла большей толщины, поэтому они тяжелее.

Предельно допустимые нагрузки

Существует 4 варианта постройки опор профнастила: одно-, двух-, трёх- и четырёхпролётный. Ширина опоры в месте контакта с профлистом должна быть не менее 40 мм.

При устройстве кровель могут применяться разные схемы крепления профнастила с количеством попорных точек от одной до четырёх

Таблица: прочностные характеристики листов профнастила разных марок

Расчёт прочности кровельного покрытия и выбор марки профлиста

Общая нагрузка на профлист состоит из давления снега и ветра, а также веса самого настила.

Для примера возьмём следующие данные:

• двускатная кровля;
• угол наклона составляет 35 о;
• размер проекции ската на горизонтальную поверхность равен 6 м;
• вес квадратного метра профнастила равен 7,4 кг (это показатель листа С21–1000–0,7). По нагрузке на стропильную систему и несущие стены, а также по цене он нам вполне подходит, а вот его прочность предстоит выяснить;
• строительство ведётся в Московской области.

Удельная снеговая нагрузка определяется по специальной карте, которую выпускает гидрометцентр. Вся территория нашей страны поделена на 8 снеговых регионов. В каждом из них нормативная снеговая нагрузка считается одинаковой.

Карта снеговых нагрузок позволяет определить давление снега на кровлю в различных районах России

Таблица: значение нормативных снеговых нагрузок по регионам

Место строительства находится в третьем снеговом районе. Удельная снеговая нагрузка здесь составляет 180 кг/м 2 . С учётом типа крыши и угла наклона расчёт нагрузки производится по формуле 180 ∙ (60 о — a)/a, где a — угол наклона нашей кровли. Получается 180 ∙ 25/35 = 128,6 кг/м 2 .

Удельная ветровая нагрузка на кровлю определяется аналогичным образом. Для этого существует другая карта, которая также делит территорию Россию на 8 регионов.

Карта снеговых нагрузок позволяет определить давление ветра на кровлю в различных районах России

Таблица: значение нормативных ветровых нагрузок по регионам

По ветровой нагрузке Московская область находится в первом ветровом районе, где нормативное значение равно 32 кг/м 2 . С учётом наклона кровли коэффициент аэродинамического сопротивления будет равен 0,3. Таким образом, ветровая нагрузка на рассматриваемую кровлю равна 32 кг/м 2 ∙ 0,3 = 9,6 кг/м 2 .

Считаем полную нагрузку на кровлю. Она равна сумме веса материалов кровельного пирога, ветровой и снеговой нагрузки: W = 7,4 + 128,6 + 9,6 = 145,6 кг/м 2 . По приведённой выше таблице прочностных характеристик можно увидеть, что для рассматриваемой крыши вполне подходит профлист С21–1000–0,6 с показателем предельной нагрузки 195 кг/м 2 . Однако мы не рекомендуем применять профлист с минимально допустимыми характеристиками, а делать больший запас прочности, так как бывают ситуации, когда снега выпадает значительно больше, чем обычно, а ветра имеют силу, значительно превышающую нормативные значения.

Видео: расчёт снеговой и ветровой нагрузки на кровлю

Рассмотренная в статье методика расчёта количества листов профнастила позволяет экономно использовать материал и снизить расходы на обустройство крыши. Характеристики различных марок профлиста дают возможность подобрать именно то, что необходимо именно для вашего здания. Расчёт веса кровли и её прочности сделают вашу крышу надёжной и безопасной на долгие годы.

Поделитесь с друзьями!

Достоинства кровли из профнастила

Профнастил в качестве кровельного строительного материала обладает большим числом положительных характеристик, среди которых можно выделить следующие:

• Длительный срок службы, составляющий в зависимости от типа изделия до 20-35 лет.
• Антикоррозионная устойчивость, достигаемая благодаря оцинковке и использованию специальных покрытий.
• Лёгкий вес, позволяющий поднимать изделия на крышу без использования специальной техники.
• Простота монтажных работ.
• Устойчивость по отношению к перепадам температур и солнечному излучению, отсутствие процессов выгорания.
• Огнеустойчивость и пожарная безопасность.
• Эстетичный внешний вид.
• Широта цветового ассортимента.
• Отсутствие необходимости в регулярном специфическом уходе.
• Экологическая безопасность.
• Доступная цена.
