Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Конструктивные особенности свайного фундамента с монолитным ростверком

Существует два варианта исполнения монолитного ростверка:

• плитный – ростверк, связывающий в единую систему все сваи;
• ленточный – ростверк, соединяющий сваи последовательно.

Плитный ростверк устраивается под всей площадью здания, ленточный – только под несущими стенами.

Наиболее распространенным в частном строительстве является ленточный монолитный ростверк, так как особо тяжелых построек в индивидуальном хозяйстве не возводится, а материалоемкость плитного ростверка в несколько раз выше ленточного.

В свою очередь, ленточный ростверк также делится на несколько разновидностей, характеризующих его положение относительно грунта:

• висячий (высокий) – размещается выше поверхности земли. Расстояние от его подошвы до грунта – не менее 10-15 сантиметров. Данный вид ростверка целесообразно применять на пучинистых грунтах;
• наземный – ростверк, подошва которого лежит на уровне поверхности земли на подушке (песчано-гравийной или песчаной). Такая конструкция приемлема только на непучинистых или слабопучинистых грунтах. Грунты, подверженные пучению в период морозов способны оторвать ростверк от свай;
• низкий – заглубленный ростверк. В пучинистых грунтах он заглубляется на глубину промерзания, на грунтах более благополучных глубина погружения ростверка в грунт может составлять всего 200-400 мм.

Из всех видов ростверков наиболее распространенными в индивидуальном строительстве являются висячие: они достаточно прочные, чтобы служить надежной опорой легким постройкам. Их устройство не требует проведения земляных работ.

Большинство построек (дач, бань и пр.) возводятся с использованием фундамента на буронабивных сваях с монолитным ростверком – самого дешевого и не требующего больших трудозатрат варианта.

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения. Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

• по месту обустройства;
• по используемым стройматериалам;
• по конструктивному решению.

По месту расположения:

• Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Мелкозаглубленный ростверк

• Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

• Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

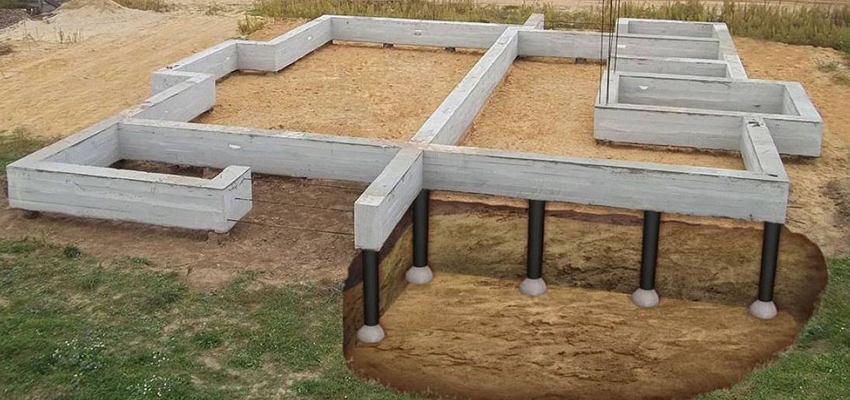

Висящий тип

По конструктивному решению:

• Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.

Так выглядит цельнолитой железобетонный пояс

• Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборная конструкция из металла

• Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Что такое ростверк, его виды и особенности?

Если Вы столкнулись с таким действием, как возведение свайного фундамента, то обязательно Вам встретится слово “ростверк”. Прочитайте эту статью и Вы узнаете о том, что это такое и для чего он нужен, какие виды ростверков бывают, его особенностях, конструкции и применении.

Ростверк – это часть конструкции столбчатого (свайного) фундамента. Он представляет собой горизонтально расположенный элемент основания, который принимает и передает нагрузку от самого строения на столбы. Также ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания.

Какими преимуществами обладает основание с ростверком

Фундамент с ростверком имеет следующие достоинства:

• если грунтовые воды залегают довольно высоко, то при возведении такой конструкции не нужно делать дополнительные отводы, так как основание, можно сказать, находиться в воздухе;

• нет необходимости в рытье огромных котлованов под фундамент;

• ростверк со сваями может стать основанием для здания из какого угодно материала;

• возможность возведения фундамента даже в сложных местах;

• экономия времени, денег и сил на строительство основания.

Виды ростверков

Ростверки могут различаться как по конструкции, так и своему расположению и материалу, из которого они изготовлены.

По исполнению они бывают:

По положению ростверки делятся на:

По материалу изготовления они могут быть:

• деревянными;
• металлическими;
• бетонными;
• железобетонными.

Разделение ростверков в зависимости от их конструкции

Это разделение актуально для бетонных, металлических и железобетонных конструкций. Деревянный ростверк бывает лишь один по своему исполнению – сборный.

Монолитно-литой

Такой тип ростверка является цельной конструкцией:

• из бетона, который заливается непосредственно во время строительства;
• из железобетона;
• из металлических балок, свариваемых во время возведения основания.

При таком типе плиту делают высокой, а лента может быть любой. Эта конструкция отличается хорошей прочностью и идеально подходит для возведения малоэтажных зданий.

Процесс возведения монолитного ростверка трудоемкий и дорогой, но качественные характеристики у такой конструкции будут выше, чем у других типов ростверков, также она отличается повышенной долговечностью.

Сборный

Ростверк этого типа может быть выполнен из металла или дерева. В первом случае элементами конструкции являются швеллеры или двутавры, которые во время возведения фундамента свариваются между собой.

Сборной тип имеет несколько существенных недостатков, а именно:

• сложность монтажа – элементы конструкции довольно тяжелые, поэтому уложить их непросто;

• невысокая прочность в отдельных местах ростверка, например, на стыках и поврежденных от коррозии местах (в том случае, если применяются металлические балки);

• недолговечность – металл может поржаветь, дерево сгнить.

Ростверки сборного типа укладываются просто так на оголовки свай, они не требуют замоноличивания.

Это такая своеобразная смесь между двумя предыдущими видами. Такие ростверки наибольшую популярность обрели в промышленном строительстве, например, при возведении многоэтажных построек.

Монолитно-сборной ростверк представляет собой сборную конструкцию, состоящую из заранее изготовленных деталей, которые связываются между собой шпоночными соединениями.

Во время строительства основания элементы укладываются, затем соединяются между собой и вся конструкция омоноличивается.

Этот тип довольно дорогостоящий, он требует наличие спецтехники, а также соблюдение точности во время возведения ростверка. Поэтому монолитно-сборные конструкции непопулярны в частном строительстве.

Виды ростверков в зависимости от положения ленты

• а) Заглубленный
• б) Повышенный
• в) Высокий

Определяющими факторами в выборе ростверка по положению являются климат и ландшафт.

Этот ростверк поднимается выше 15 сантиметров над землей и считается самым рациональным. Благодаря такой конструкции грунт при морозах, когда поднимается вдоль свай, не сможет давить на ленту (в противном случае грунт может вырвать сваи или оторвать ростверк от них).

В средней полосе “голый” высокий ростверк возводить нельзя, так как пустое пространство между землей и основанием является незагерметизированным. В результате пол получается неутепленным, дом продувается, что повышает затраты на обогрев и дополнительное утепление. Иногда из положения можно выйти путем создания специальных щитов, которые нужно будет опускать на зиму, тем самым герметизируя пространство под жилищем.

В тех местах, где царит субтропический климат, а также при возведении деревянных домов, просвет между грунтом и нижней частью дома пойдет на пользу. Продуваемость уменьшает уровень влажности в жилище и летом поспособствует лучшему охлаждению помещений.

Плюсы свайно-ростверкового фундамента

Как и любое другое основание, рассматриваемый вид, имеет ряд особенностей, в том числе и преимуществ, а именно:

• Высокий уровень устойчивости, что является неотъемлемым требованием при возведении сооружения на подвижных и неустойчивых почвах. Возводимая конструкция останется неподвижной даже в случае землетрясений (когда происходит движение грунта).
• Максимальная нагрузка, которую может удержать рассматриваемый фундамент, составляет 5 тонн, этот показатель является рекордным по сравнению с аналогичной способностью других видов фундамента.
• Плюс ко всему такое основание является идеальным вариантом для строительства несложных сооружений, даже если они возводятся на достаточно сложных по своей структуре грунтах (к примеру, в гористой местности, где большую часть грунта составляют камни, меньшую – сыпучий слой).
• Возможность возводить фундамент на неровных поверхностях (склонах), благодаря использованию свай различной высоты.
• Такой вид считается дешевой разновидностью, что дает возможность изрядно сэкономить в процессе строительства.
• Невозможность воздействия на свайно-ростверковый фундамент вод из грунтов. К тому же поверхность основания никак не контактирует с грунтом, на котором он возведен, а значит, грызуны в данном случае не страшны.
• Возможно возведения без использования какой-либо сложной техники для строительства.
• Отсутствие необходимости проведения выравнивания грунта, чистки территории, на которой будет возводиться конструкция.

Шаг Подготовка основания

На любом участке существует верхний, зеленеющий травкой, растительный слой. При устройстве подземной части здания он, как правило, снимается и складируется в любом свободном месте. Конечно, если вам не жаль червячков и прочих козявок, а также собственных денег, то его можно не снимать и устраивать фундамент прямо по нем. Я рекомендую все же растительный слой снять и заменить его песком, так как куб растительного слоя стоит в шесть раз дороже куба песка и в песке не имеют свойства заводится микроорганизмы, способные изнутри подтачивать ваш дом. Ну и прежде всего, органика в растительном слое сгниёт и фундамент может остаться без опоры. Конечно, это в большей степени относится к ленточному, так как буронабивные сваи с ростверком опираются на заглублённые непучинистые слои грунта.

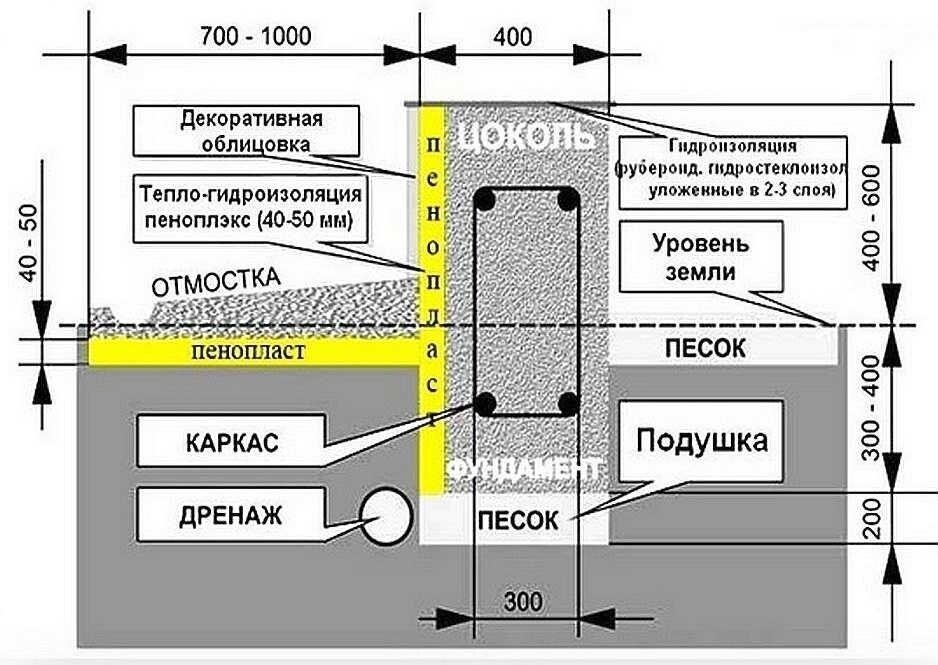

Для оптимального положения будущей постройки на глиняных грунтах, необходимо выполнить качественную “подушку” из песчано-гравийной смеси или песка толщиной не менее 250 мм. Это обусловлено таким свойством глин, как пучинистость. Осенью глина переходит в крайне водонасыщенное состояние. Зимой капиллярная вода в глине замерзает и ввиду того, что вода в замерзшем состоянии расширяется на 7%, глиняный пласт также начинает свое негативное движение хаотично в разные стороны. По заверению моего соседа, песчаная “подушка” сработает как компенсатор и не даст фундаменту возможности повторять движение грунтов основания. По науке, песчанная подушка ничто иное, как дренаж, её тоже надо расчитывать и делать по уму. Снимать растительный грунт можно и вручную, но я делал это механизировано, так как бригада землекопов вряд ли обойдется дешевле.

Что такое свайный фундамент с ростверком?

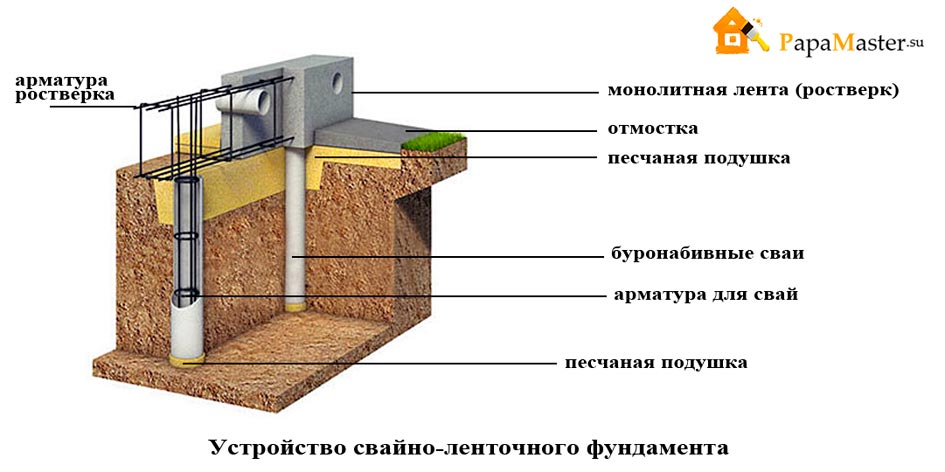

Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

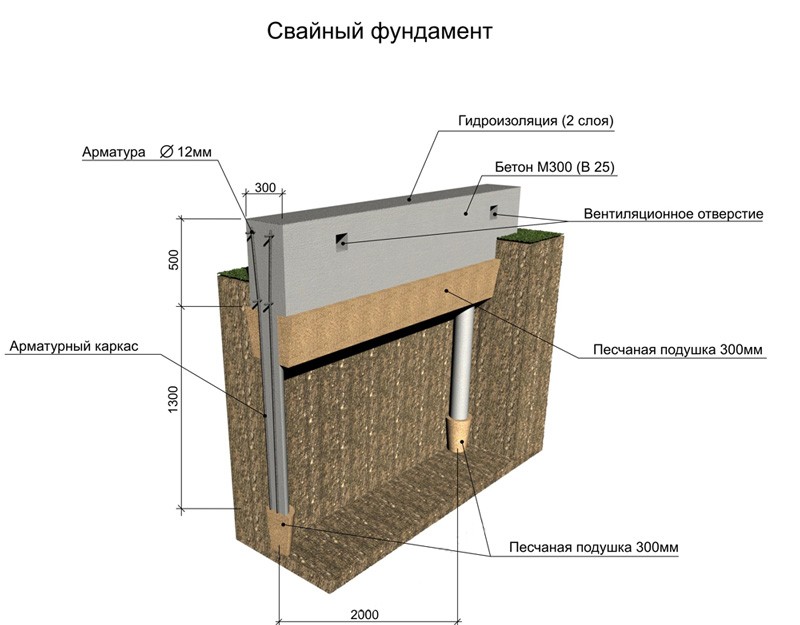

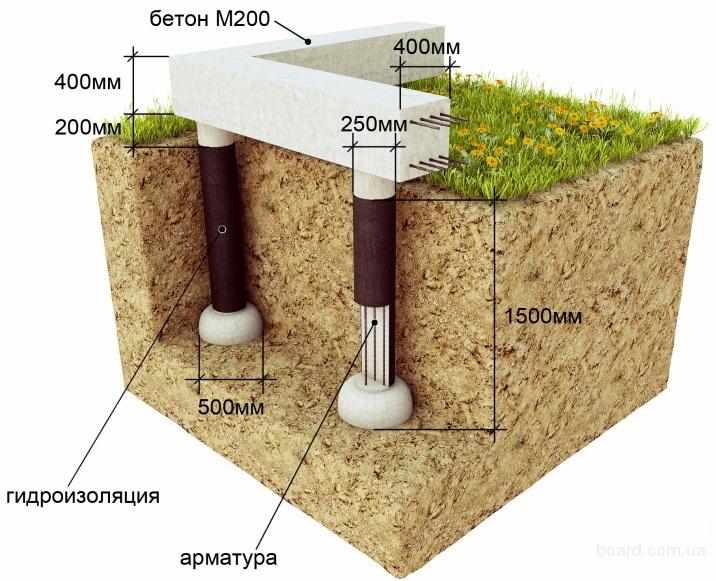

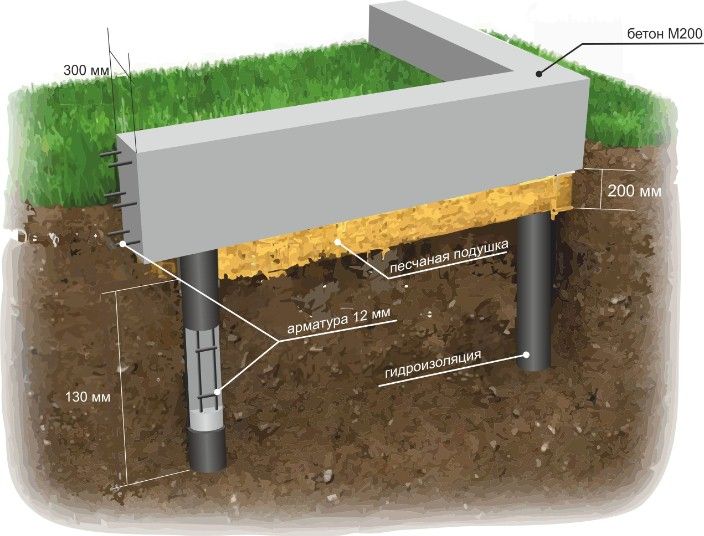

Схема фундамента

Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.

Требуется ли учитывать выдёргивающие нагрузки

При проектировании свайных фундаментов под дом одним из ключевых моментов расчёта несущей способности опор является учёт деформаций. Они влияют не только на устойчивость конструкции основания, а и на возможность образования проседаний.

Особенно это актуально при выполнении строительных работ на рыхлых, скалистых, сейсмически-активных и промерзающих грунтах. То есть такой расчёт требуется проводить в тех случаях, когда расчётная схема устойчивости свай существенно отличается от стандартной.

При строительстве достаточно часто применяют сваи диаметром 108 мм, которых хватает для строительства одноэтажных объектов из древесины или пеноблоков. Опоры обладают высокой прочностью и при этом имеют оптимальную стоимость. Согласно действующим стандартам они способны выдерживать нагрузки в пределах 4-5 т и эффективно справляться с поперечными и продольными сдвигающими силами.

Использование лопастей в конструкции позволяет эффективно справляться с выдёргивающими напряжениями в результате пучения грунта. Однако же сваи 108 мм, несмотря на это, требуют обязательного просчёта на выдёргивание, особенно если требуется возвести двухэтажный дом.

Для чего необходима бетонная подготовка под будущий фундамент?

Перед строительством фундамента, кроме предварительных расчётов, нужно подготовить строительную площадку. Так называемая бетонная подготовка под фундамент нужна в первую очередь. Она заключается в возведении подушки под основание.

Перед строительством фундамента, кроме предварительных расчётов, нужно подготовить строительную площадку. Так называемая бетонная подготовка под фундаментнужна в первую очередь. Она заключается в возведении подушки под основанием.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки. Перечень основных норм и требований предфундаментной подготовки изложен в СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004. В них на тему, которая нас интересует, содержится много информации. В основном, роль фундаментной подготовки сводится к следующему.

Основные функции подбетонки

Если основание планируют заливать по месту, а не возводить из готовых блоков, подготовка под фундамент поможет:

• Защитить бетонную массу от протечек жидкого цементного раствора. Это ускорит набор фундаментом нужного объёма и общее улучшение его качественных показателей.
• Нивелировать силовые воздействия, возникающие под давлением грунта. Бетонная подготовка перераспределяет силы, возникающие в грунте, и ослабляет их негативное влияние на фундамент.
• Обеспечить комфортные условия для подготовки арматурного каркаса основания, который можно будет монтировать на ровной поверхности.

Виды предварительных работ

СогласноСНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень, тощий бетон (в нём малое содержание вяжущих веществ, соответственно, невысокая марка — от М50) или профильные мембраны.

Щебень с битумом

Подготовки из щебня применяют для снижения общей стоимости фундамента и уменьшения расхода цемента. Толщина щебёночного слоя должна быть от 20-ти см. После тщательного уплотнения щебень заливают битумом. Щебёночную подготовку используют в тех случаях, когда нужно залить битумом основание котлована до максимального насыщения грунта или образования битумной плёнки.

Использование щебневой подготовки фундамента не может обеспечить достаточной жесткости подложки. Кроме того, возводить основание на подложке из щебня не совсем удобно. Поэтому её применяют при строительстве вспомогательных подсобных и технических построек для максимального снижения затрат.

Бетонная подготовка

Она нужна для обеспечения правильного процесса возведения бетонного фундамента и исключения просадок грунта. Тощий бетон – отнюдь не дешёвый вариант, тем не менее, применяется он довольно часто. В таком бетоне не больше 6% цемента, остальное щебень и гравий. Толщина слоя бетонной подготовки должна соответствовать 50 – 100 мм. Она зависит от веса будущего здания, уровня подземных вод и вида грунта.

Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций. Это обусловлено особенностями технологического процесса, который предусматривает жёсткую установку каркасов и стальных сеток в тело будущего фундамента перед его заливкой бетонной смесью. Кроме того, на бетоне возводить фундамент намного проще, особенно в зимний период.

Профильные мембраны

Современный способ подготовки фундамента, который может заменить щебёночную и бетонную подготовку. При их укладке исключаются «мокрые» виды работ, экономятся средства, и ускоряется строительный процесс.

Как обустроить бетонную подготовку

Работы надо производить в следующей последовательности:

• Сначала под устройство фундамента надо сделать разметку строительной площадки.

• Участок нужно выровнять и засыпать щебёнкой слоем в 10 см.
• С помощью виброплиты утрамбовать подушку.

• Разметить периметр и смонтировать опалубку высотой не более 30-ти см. Высота её будет зависеть от толщины слоя бетона.
• Под верхний край опалубки необходимо залить бетонную смесь.
• С помощью армирования подушку усиливают, используя прутки сечением не меньше 8-ми см.
• Бетон нужно утрамбовать, используя виброплиту.
• После заливки участка бетонным раствором в него нужно установить прутки арматуры, задача которых скрепить фундамент с подушкой. Выступать над бетоном они должны примерно на 20-30 см.

С каждой стороны периметра надо отступить за пределы фундаментной плиты на 10-15 см, тем самым увеличив размеры участка бетонной подготовки. Для основания, выполненного методом бетонной заливки нет ограничений в применении. Он считается настолько надёжным, что его армирование делать не обязательно. На практике оба варианта зарекомендовали себя с самой положительной стороны. Единственное их отличие – не армированная бетонная подушка имеет ограниченные размеры.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см. Это позволяет оптимально размещать сетку для армирования. Сетка нужна для укрепления нижней части бетонной подушки, которая испытывает силы растяжения. Они передаются от фундамента, испытывающего весовую нагрузку всего сооружения.

Чтобы понять, для чего нужна бетонная подготовка под фундамент, надо внимательно изучить действующие нормативные документы. В них сказано, что любой вариант бетонной подготовки лучше, чем его отсутствие. Она обеспечит зданию наилучшую прочность и устойчивость, помогая фундаменту длительное время поддерживать всю конструкцию в нормальном состоянии.

Плюсы и минусы столбчато-ростверковых фундаментов

Ростверк из металлических пластин.

За счет своей универсальности и экономичности, СРФ приобретает все большую популярность среди частных застройщиков. Несмотря на имеющиеся недостатки, этот тип основания обладает значительными преимуществами.

9 основных плюсов СРФ

1. Относительная простота монтажа. Все работы по подготовке, заливке/завинчиванию свай и ростверка можно выполнить самостоятельно без привлечения большого количества людей и дорогостоящей техники.
2. Универсальность. Можно возводить на любых грунтах, в том числе тех, где нет возможности использовать другие виды фундаментов.
3. Малые теплопотери. Фундамент располагается на некотором расстоянии от земли, что позволяет сохранять тепло в зимний период.
4. Снижение вибрации. Ростверковое соединение столбов позволяет избежать вибрации здания, расположенного даже около железной дороги.
5. Экономичность. Малые затраты на подготовительные работы, нет необходимости в дорогостоящей технике (исключение – фундамент на забивных сваях), для частного строительства ЖБИ-фундамента достаточно бригады в несколько человек и бетононасоса для заливки столбов и ростверка.
6. Идеально подходит для участков с высоким уровнем грунтовых вод.
7. Нет необходимости в сложных земляных работах, таких, например, как рытье траншей и котлованов.
8. Долговечность. Фундамент на железобетонных или металлических сваях прослужит длительный срок.
9. Хорошая несущая способность.

Пример бетонированного ростверка.

Минусы свайно-ростверковых фундаментов

1. В домах со свайно-ростверковым фундаментом сложно сделать цокольный этаж, так как придется заполнять расстояние между свайными столбами, а это требует значительных материальных и трудозатрат.
2. Сложности при определении характеристик грунта. Так как сваи погружаются на определенную глубину без удаления верхних слоев грунта, возможность изучить особенности опорного слоя почвы затрудняется. При самостоятельном возведении фундамента геодезические исследования следует в обязательном порядке предоставлять профессионалам и при расчетах учитывать тот факт, что несущая способность опорного слоя почвы может оказаться ниже предполагаемой.
3. При сильном промерзании почвы, если сваи установлены недостаточно глубоко, может произойти разрыв основания, что приведет к повреждению здания.
4. Недостаточная стойкость к опрокидыванию. Поэтому возможно, но не рекомендуется возводить СРФ на интенсивно набухающих и просадочных грунтах.
5. Монтаж фундамента невозможен при минусовых температурах.
6. Возможность неравномерного проседания СРФ. Несмотря на то, что теоретически нагрузки должны распределяться равномерно, на практике часто выходит перевес той или иной части дома, что может привести к перекосу и даже разрушению здания. Ростверк частично сглаживает неравномерность, но при неправильном расчете нагрузок, фундамент может прийти в негодность.
7. Пространство между полом и земляным пластом идеальное место для мелких животных – котов, собак, грызунов, змей. В летний период там прохладно, зимой относительно тепло – это идеально место для разнообразной живности. Чтобы обезопасить жилище от подобных соседей, необходимо еще на стадии возведения установить преграды на глубину от 0.5 метра.

О всех плюсах и минусах свайных фундаментов читайте в отдельной статье.

Виды ростверков

Ростверк — это верхня часть фундамента соеденяющая сваиили столбы, распределяющая нагрузку равномерно.

• по конструкции
• по материалу
• по степени заглубления

Конструкции ростверков

1. Ленточный ростверк. Связывает один ряд свай, устанавливается под стены сооружений. Особенность: в отличие от кустовых и многорядных ростверков при забивке свай отклонения недопустимы. При отклонении в 5 см часть сечения выступает за ростверк, требуется установка специального выступа. При монолитном ростверке это сделать невозможно.

2. Секционный ростверк. Соединяет сваи по всей площади фундамента. Допустимы несущественные отклонения. Недостатки – трудоемкость и дороговизна.

Материал из которых делают ростверк

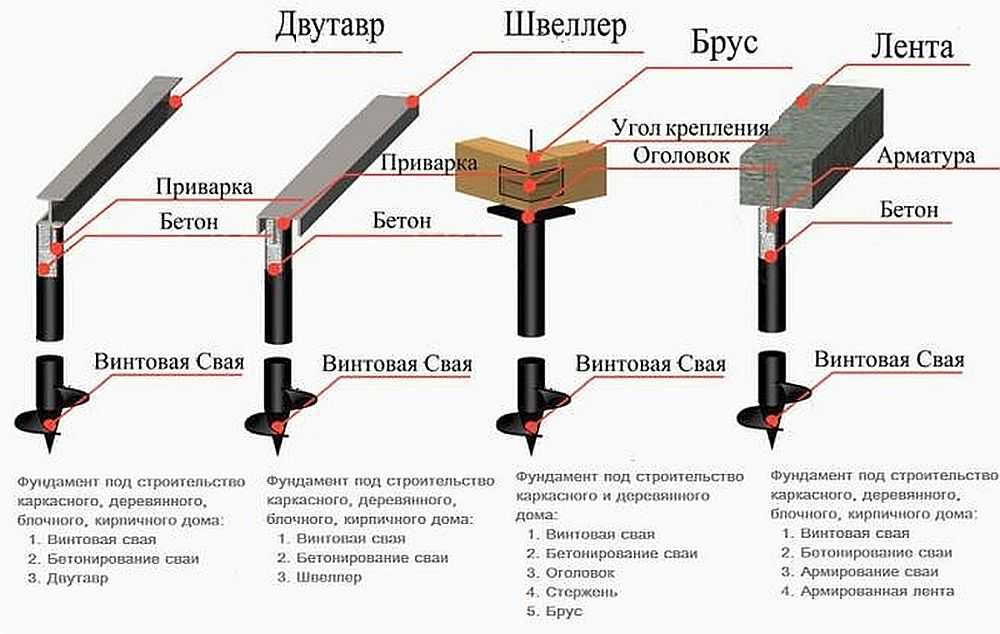

1. Деревянный ростверк – брус Используется при строительстве деревянных домов. Фиксируется на сваях стальными прутками. Иногда ростверком служит нижний венец постройки (например, нижний венец бани).

Обычно данный тип ростверка делают для винтовых свай.

Кстати технология установки винтовых свай описана на этой странице

2. Стальной профиль, используется на Ж/Б и винтовых сваях. Ростверк фиксируется на сваях арматурными прутками и приваривается сваркой. Оптимальны для использования на вспучивающихся грунтах.

3. Железобетонный (бетонный) ростверк. Бетонные плиты, наличие арматуры. Используется при строительстве типовых многоэтажных зданий, реже – для загородных домов.

Виды бетонных ростверков

Бетонные (железобетонные) ростверки бывают сборные и монолитные.

• Необходимость тяжелой техники.
• Возможность коррозии впоследствии.
• Последовательность установки монолитного ростверка

Процесс строительства бетонного ростверка

Монтаж опалубки -деревянной или сборной металлической.

При строительстве загородных коттеджей для опалубки можно использовать экструдированный пенополистирол. Несъемный вариант, впоследствии будет обеспечивать теплоизоляцию.

Установка арматуры

В плановом строительстве – сталь AI, AII, AIII). Независимо от конструкции ростверка используется двойное армирование. Продольные арматурные прутья 10-12 мм толщиной, поперечные – 6-8 (они не принимают на себя нагрузку, служат для соединения каркаса воедино). Каркас располагается в 3-5 см от обеих поверхностей плиты. Чтобы он не опускался на дно при заполнении бетоном, под него подкладывают бруски, во избежание смещения крепят к опалубке.

Заливка бетоном

Бетонная смесь подается бетононасосом, уплотняется глубинным вибратором. Когда бетон схватится на 25 %, опалубку убирают. Нагружать ростверк можно по достижении 70 % прочности. Монолитные ростверки, как правило, выполняются низкими. Недостатки метода: энергоемкость и дороговизна.

Степень заглубления

1. Заглубленный (низкий) ростверк.

Плита опущена ниже уровня грунта. Способ противопоказан на вспучивающихся грунтах, т.к. грунт, поднимаясь, будет выдавливать ростверк из земли, возможно разрушение соединений со сваями.

2. Низкий (повышенный) ростверк.

Оголовки свай расположены заподлицо с грунтом, плита лежит на его поверхности. Грунт, который может вспучиваться, из-под плиты удаляют, на его место подсыпают не подверженный вспучиванию – щебень, крупнозернистый песок.

3. Высокий ростверк.

Плита располагается на 10-15 см выше грунта. Подходит для вспучивающихся грунтов. Недостаток: такой фундамент требует утепления.

Наши услуги

Компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

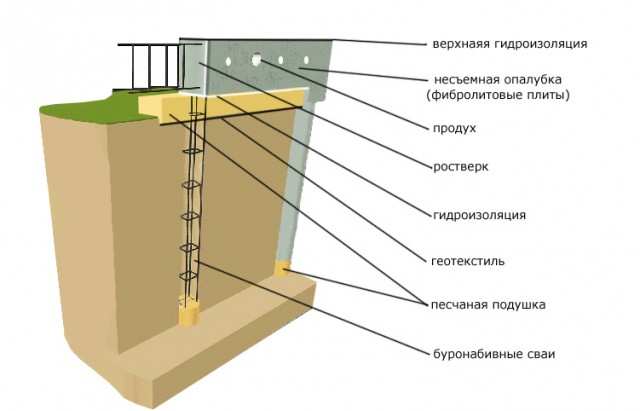

Расчет буронабивного фундамента с ростверком

В ходе разработки проектного задания выполняются расчетные действия по определению точного числа опорных свай и их размещение. Сваи выставляются рядами в соответствии с разметкой объекта, на его угловых участках, в точках пересечения стен и между этими местами.

Расстояние между опорами определяется общей массой строящегося объекта: чем он тяжелее, тем больше столбов потребуется, и расстояние установки будет меньше.

Следует учесть минимально разрешенные расстояния – не меньше трех свайных диаметров. Причина заключается в том, что на слишком часто расположенные опоры снижаются несущие способности.

Устанавливая сваи собственными силами рекомендуется проверять по уровню оголовки, которые должны возвышаться над поверхностью на одной высоте.

Рассмотрим, как выполняется расчет несущей способности буронабивного фундамента с ростверком.

Чтобы определить необходимое количество опорных элементов, потребуется два исходных показателя – масса объекта и несущие возможности отдельного элемента. Определение прочности одной сваи зависит от марки применяемой бетонной смеси. Если используется М100, то опора выдержит до ста килограмм на квадратный сантиметр. Сечение сваи 200 на 200 мм создает площадь опоры в 400 см. кв. Значит, опорный столб выдержит нагрузку в сорок тонн.

Следовательно, несущие возможности почвы значительно ниже, чем свайные. Получается, что определение потребности в сваях и их несущих характеристик будет недостоверным, если не учесть показатель прочности грунтового состава.

Ростверк объединяет всю конструкцию и повышает устойчивость основы. Если буронабивной фундамент устраивается без ростверка, следует выполнить расчеты, гарантирующие установку всех опор на необходимую глубину, гарантирующую, что сооружение не просядет и не «выдавится» морозным пучением.

Подготовка

Прочное основание под дом можно построить своими руками, имея необходимые материалы, инструменты, свободное время и минимум опыта. Поскольку сооружение ростверка на буронабивных сваях не требует особых навыков.

1. В начале работ выполняются необходимые геологические замеры, исследуются свойства грунта, определяется расположение грунтовых вод. Чтобы исследовать геологические особенности территории под застройку, применяются скважины. Почва разрабатывается на глубину ниже, чем будет подошва основания. Знание геологических особенностей почвы на территории позволяет определить нужный шаг и выполнить укрепление конструкции без ошибок.
2. Устройство буронабивных свай включает обязательное армирование арматурными стержнями. Для строительства понадобятся: песок, рубероид, арматура, бетон, пластиковые трубы.
3. При возведении конструкции учитывают параметры сечения ростверка, расстояние между столбами, глубину закладывания свай. Как сделать фундамент правильно — можно посмотреть на видео.

Основная характеристика буронабивной сваи – несущая способность.

При возведении свайного фундамента, нужно обязательно учитывать несущую способность каждой опоры, от этого зависит количество расходуемого материала и количество столбов для крепкой опоры сооружения.

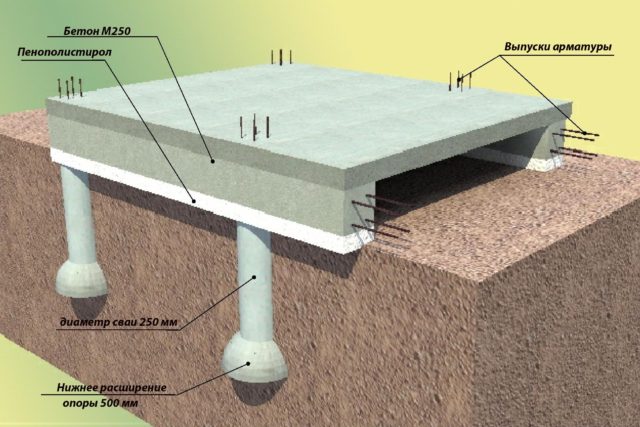

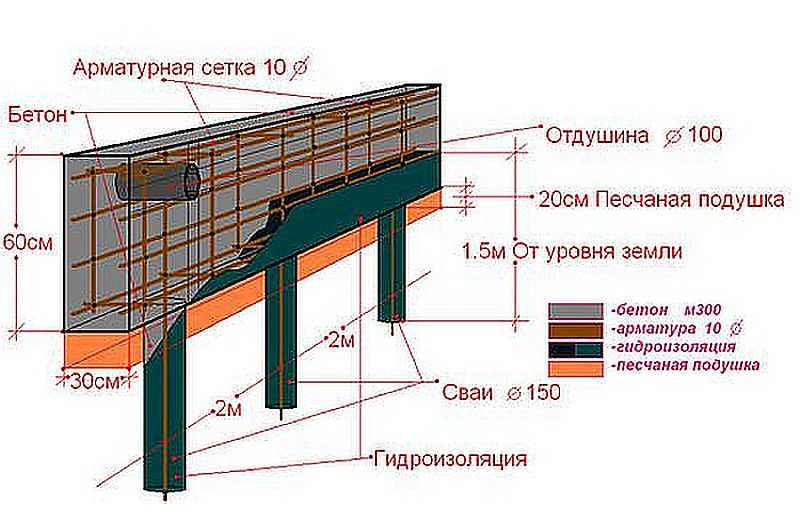

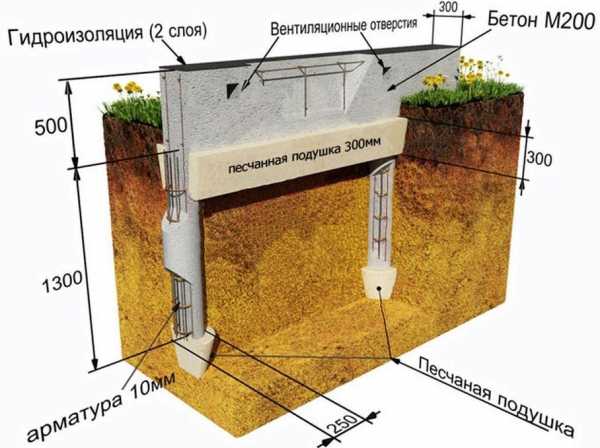

Схема фундамента из буронабивных свай

Размеры столба влияют на несущую способность. Например, свая Ø 300 мм выдерживает нагрузку 1.7 тонн, а свая Ø 500 мм выдержит 5 тонн. Отсюда можно сделать вывод, что при небольшой разнице в размере сваи, нагрузка сильно отличается. Для надежного фундамента из буронабивных свай нужно правильно рассчитать опоры. Также от этой характеристики зависит колличество свай и нужного материала для их изготовления.

Рассчитываем несущую способность свай

Эта характеристика определяет вертикальную нагрузку на сваи, зависит от сопротивления грунтов и самого материала, из которого делают сваи. Основным значением берут наименьшее.

Несущую способность рассчитывают по формуле:P=ko*Rn*F+U*kp*Fin*Li, Р – несущая способность сваи; ko – коэффициент однородности подстилающего грунта; Rn – нормативное сопротивление грунта основанию опоры; F -площадь свайного основания, см²; U – периметр основания, м; kp – коэффициент рабочих условий; Fin -нормативное сопротивление грунта боковым граням столба; Li – толщина грунта, который соприкасается с боковой поверхностью столба, сопротивления грунтов и коэффициенты можно найти в приложении СНиП «Свайные фундаменты».

Если подстилающая почва неоднородная и включает в себя много слоев, то нормативное сопротивление почвы боковым граням определяется для каждого слоя отдельно и складывается. Также в нагрузку при расчете включайте вес буронабивных свай и нужно определить общее количество всех буронабивных свай для фундамента. Учитывайте, что максимальное расстояние между соседними сваями должны быть 2 м, а минимальное – 3 Ø вычисления количества и размеров столбов, нужно сделать их заливку.

Устройство монолитного ростверка

Чтобы выбрать оптимальный тип фундамента, надо тщательно изучить основные характеристики каждого из них.

На земельных участках со сложной и непрочной поверхностью почв рекомендуется использовать свайное основание. Оно служит передатчиком нагрузки тяжести и давления здания от свай к земной поверхности.

Сваи фундамента обеспечивают сжатие оказываемого давления и существенно снижают его.

Для улучшения основных характеристик фундамента применяется ростверк – усиление верхней части основания. Также можно использовать устройство и в нижней части, увеличивая тем самым силу нагрузки.

Чтобы изготовить монолитный ростверковый фундамент, потребуется выполнить несколько этапов работ.

1. Установка опалубки.
2. Армирование ростверка.
3. Бетонирование.
4. Распалубка.
5. Гидроизоляция ленты.

Установка опалубки

Опалубку необходимо установить строго под углом 90 градусов Ростверковый фундамент изготавливается висячим или заглубленным в грунте. От его формы напрямую зависит и конструкция опалубки.

Вне зависимости от конструкции боковые стены опалубки должны быть собраны в строго вертикальном уровне, а углы соответствовать 90°, если проектом не предусмотрено другое исполнение.

При изготовлении ленты в земле можно использовать грунт вместо опалубки, как опору для будущего фундамента. Выше уровня земли собирается опалубка чаще всего из досок или фанеры. Она сколачивается или стягивается таким образом, чтобы бетон не выдавил доски и не растёкся в процессе его укладки. Та часть фундамента, которая выступает над землёй, будет ограждена такой конструкцией.

Если выбран висячий вариант устройства ростверка, тогда необходимо предусмотреть в опалубке качественное основание. Его требуется рассчитать, исходя из нагрузки, которую оно должно выдержать. Нагрузка определяется массой бетона и арматуры. Также необходимо учесть механические воздействия на конструкцию от вибрирования бетона в процессе его заливки.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

• опоры должны быть установлены во всех углах возводимого строения;
• сваи монтируются в точках пересечения стен здания;
• согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

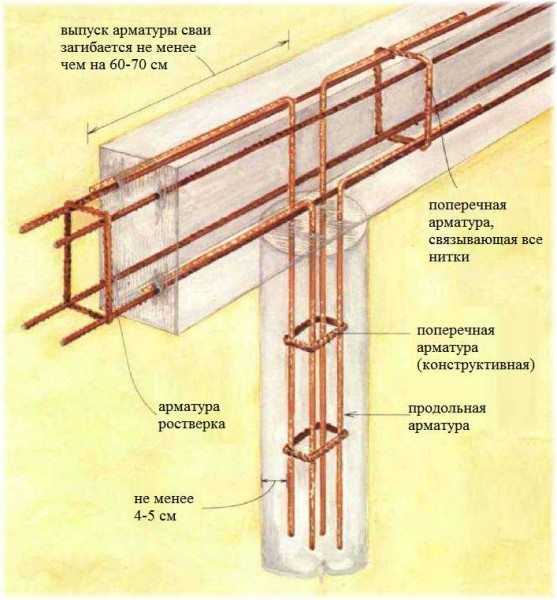

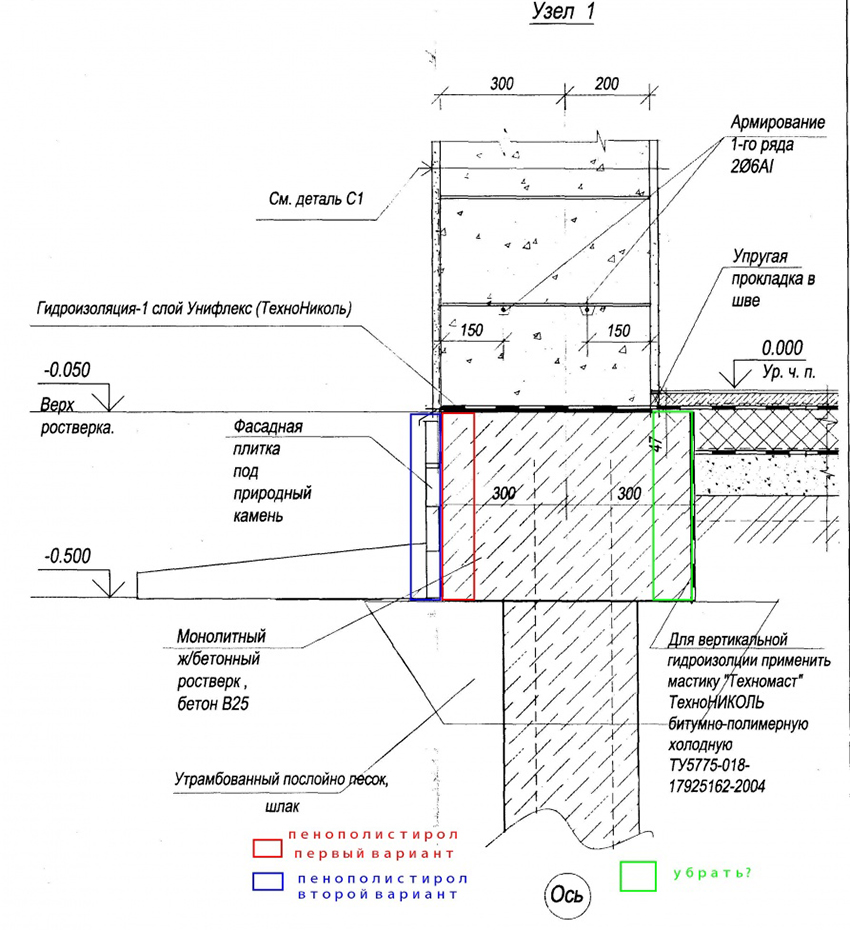

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

• устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
• на опоры оказываются горизонтальные нагрузки;
• в основании установлены комбинированные или наклонные опоры;
• опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

• Площадь опоры, м2 3,14*0,52/4 = 0,196
• Периметр, м — 2*3,14*0,5 = 3,14
• Масса ростверка, кг — 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
• Масса опор, кг — 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
• Масса здания, т — Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину — 400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

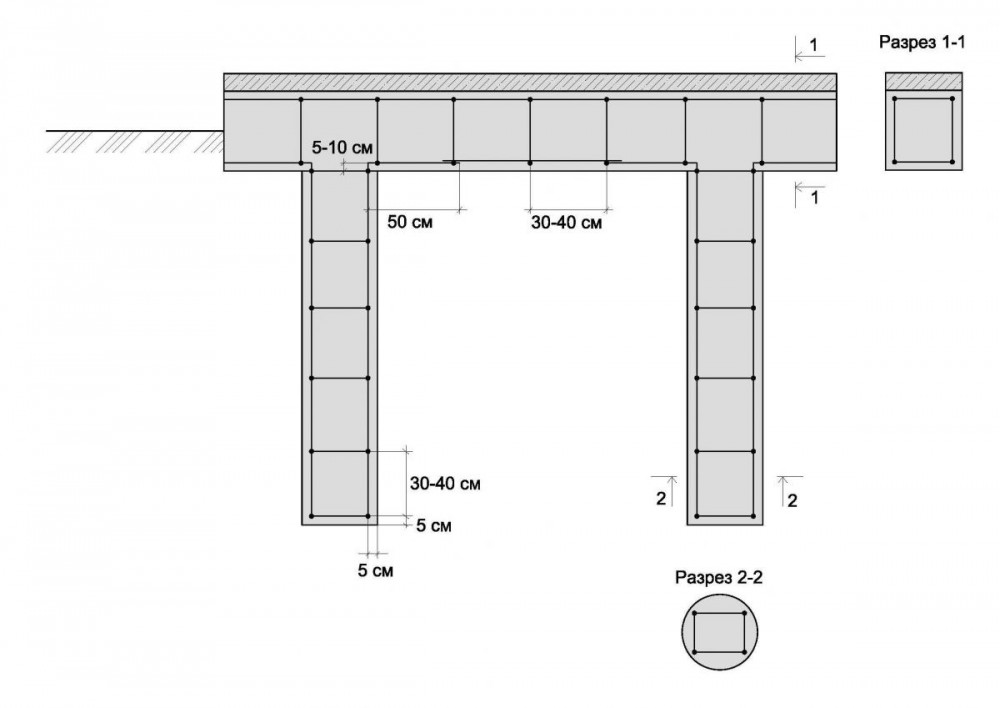

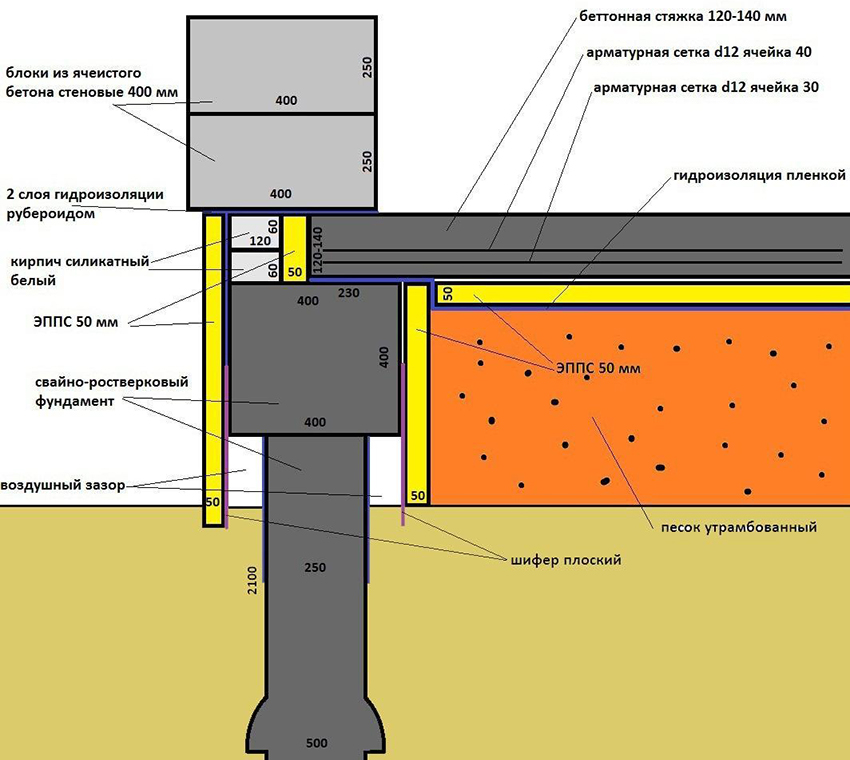

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

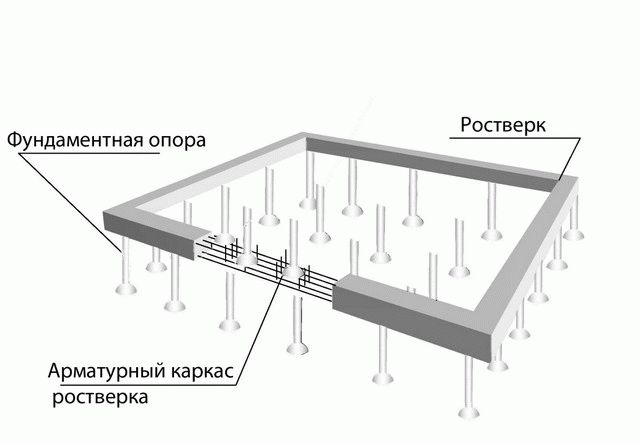

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:
