Правильное армирование углов ленточного фундамента

Как устроено ленточное основание

Такая основа, по сути, является железобетонной полосой, проходящей по внешней части здания и под несущими стенами внутри.

При сжатиях бетонные конструкции могут выдерживать в 50 раз больше, чем при растяжениях. И верхняя, и нижняя часть конструкции испытывает перегрузки, поэтому необходимо выполнять армирование обоих частей. На среднюю часть ничто почти не оказывает нагрузок. Металлическая арматура помогает решить эти проблемы.

Для обеспечения прочности, надёжности, долговечности здания, любое основание надо армировать. Ведь фундамент подвергается различным нагрузкам. Это и вес всего дома, и различные подвижки почвы. Схема армирования ленточного фундамента напоминает скелет конструкции, который собирается из стальных прутов. Для того, чтобы выбрать необходимую схему для него, надо понимать, что оно собой представляет.

Армирование ленточного фундамента можно легко выполнить своими руками, не привлекая специалистов. Важно, прежде всего, правильно подобрать необходимый диаметр арматуры

Расчет арматуры для ленточного фундамента частного дома

На сегодняшний день ни одна строительная площадка, будь то малоэтажное строительство или небоскреб, не обходится без использования арматуры. А для фундаментов одно- двухэтажных частных домов она вообще не заменима.

Но, к сожалению, не все знают, как правильно рассчитать и экономично использовать арматуру при заложении фундамента для дома.

Для того чтобы Ваш будущий дом прослужил вам долгие годы, необходимо чтобы фундамент этого дома был достаточно прочным и долговечным, а огромную роль в этом играет правильный расчет арматуры для фундамента.

В этой статье мы будем проводить расчет металлической арматуры, если Вам необходимо подсчитать стеклопластиковую арматуру, то необходимо будет учитывать ее особенности.

Расчет арматуры для ленточного фундамента частного дома не так сложен, как кажется на первый взгляд, и сводится всего лишь к определению необходимого диаметра арматуры и ее количества.

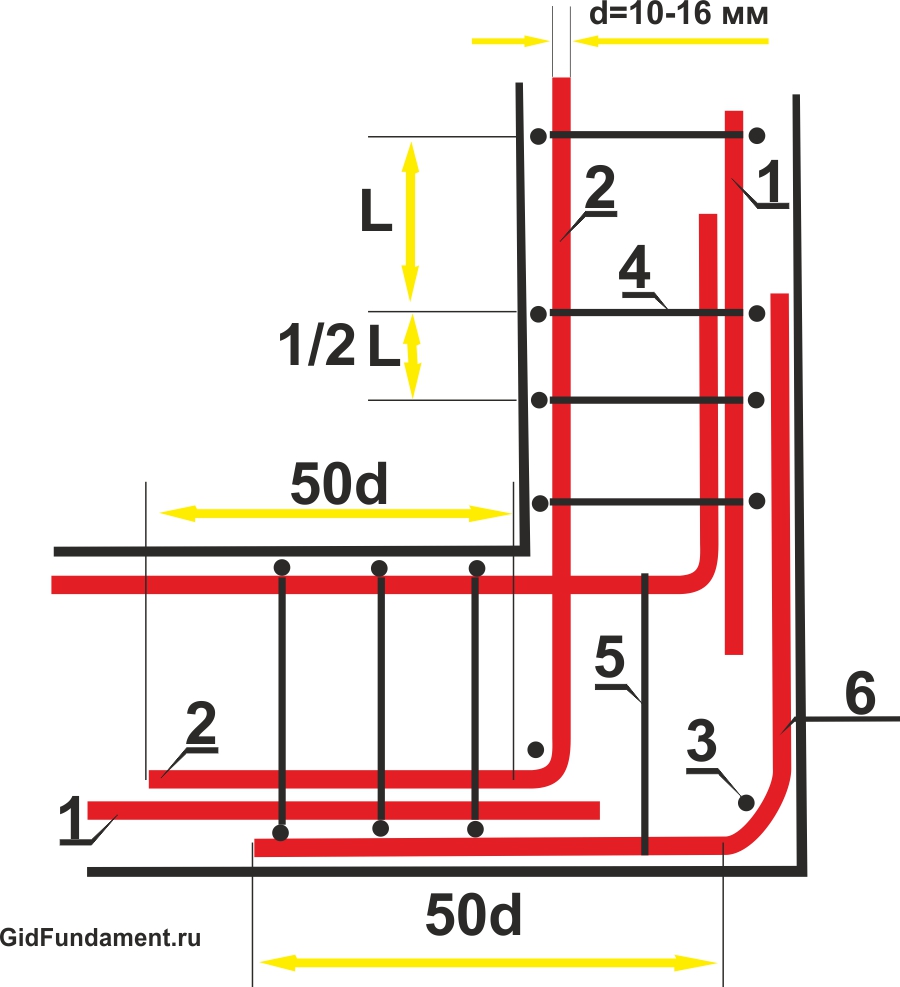

Армирование углов ленточного фундамента

Процесс армирования углов ленточного фундамента начинается сразу же после создания опалубки. Арматура, диаметр которой 10-14 миллиметров, укладывается в двух направлениях. Её соединение происходит вязальной проволокой.

Сварку использовать для армирования фундамента нельзя, только проволоку. Данный процесс проводят для укрепления фундамента.

Армирование углов ленточного фундамента происходит в таком порядке:

1.  На каждом углу строения происходит монтаж загнутых прутов (без стыков);
2.  После этого необходимо обеспечить вентиляцию.

При этом стоит учитывать, что армирование углов без соблюдения технологии может привести к расхождению арматуры в результате давления массы дома. По этой причине такой каркас имеет вид цельной жёсткой рамы.

Основной ошибкой при армировании углов является соединение арматуры обычным перекрёстным наложением, отчего фундамент получается слабый, что приводит впоследствии к его растрескиванию.

Имеется два вида армирования фундамента. В первом случае применяется дополнительная сетка. Также происходит установка поперечной и угловой арматуры. Благодаря этому фундамент армируется ячейками, что повышает его прочность. Данная сетка соединяется вертикально установленными прутьями арматуры.

Как правильно вязать арматуру в углах ленточного фундамента

Во втором случае применяются отдельные пруты арматуры. С их помощью происходит:

•  Анкеровка прутьев арматуры;
•  Прочная связка фундамента и стен строения.

В данном случае соединение производится с нахлёстом. Соединение может быть прямым или в виде петлеобразного загиба. Армирование углов ленточного фундамента происходит с помощью изогнутых концов. В этом случае связываются лишь внешние углы, внутренняя арматура имеет свободное пересечение. Установка поперечного армирования на углах должна происходить гораздо чаще, чем по периметру здания.

Ни в коем случае нельзя песчаную подушку проливать водой. Слой песка нужно просто хорошо уплотнить. Если налить на него сверху воды, то основание получится неконтролируемое и вовсе ненадежное. Кроме этого, почва становится не достаточно прочной из-за заливки воды и приобретает более жидкий вид.

Технология армирования углов ленточного фундамента очень важный шаг перед заливкой опалубки бетонным раствором. От того, насколько правильно и без ошибок будет выполнено армирование фундамента дома, зависит в первую очередь его долговечность и отсутствие в будущем трещин на стенах, перекосов и многих других дефектов.

Оценить статью и поделиться ссылкой:

Требования СНиП к монтажу арматуры

Общие схемы и требования к возведению конструкций с использованием бетона (железобетона) определены в СНиП 52−01−2003. Данный документ содержит правила расчета склонности железобетона к деформациям, его способности к образованию трещин, показателей прочности, требования к размерам и формам конструкции:

• при возведении фундаментов можно использовать только арматуру, соответствующую стандартам, с сертификатом качества, определенную в проектной документации;
• прутья сцепляются так, чтобы полностью исключить возможность их смещения во время заливки бетона;
• если для армирования ленточного фундамента используются сварные каркасы или сетки, то при их изготовлении разрешается применять такой способ сварки, который не допускает деформирования;
• радиус изгиба арматурных прутьев должен соответствовать затребованному в проекте;
• механические стыки арматуры по прочности не должны уступать прочности основного материала;
• расстояние между вертикальными стержнями зависит от их диаметра, вида заполнителя бетонной смеси, расположения в каркасе, метода заливки бетона, но не допускается шаг меньше, чем 25 см;
• расстояние между продольными прутьями не должно превышать 40 см;
• расстояние между прутьями, установленными поперечно, не должно превышать 30 см.

Для вертикального армирования используются прутья с диаметром 10−12 мм с ребристой поверхностью. Для продольного расположения диаметр арматуры не должен быть меньше, чем 10 мм и больше, чем 32 мм. Для поперечного размещения используется арматура с диаметром от 6 до 8 мм.

Материалы

Самая большая нагрузка приходится на продольную часть каркаса. Для его изготовления применяются профильные арматурные прутки.

Вязка арматуры проволокой

Диаметр — 13-21 миллиметров, в зависимости от планируемой нагрузки на фундамент, материала стен, веса, количества этажей, типа кровли.

Основные инструменты, материалы:

• болгарка, которая работает по металлу. Легко заменяется армировочным резаком;
• гладкий анкер диаметром – от 7 мм до 1,3 см – зависит от высоты, веса стен фундамента;
• проволока для обвязывания анкера. Диаметр — 0,6-1,2 миллиметра;
• «звездочки». Обеспечивают зазор в 5 см между армирующим каркасом и опалубкой;
• шаблоны для обвязки каркасных деталей. Обычно используется толстая фанера, разрешено применение досок;
• детали, которые называются «лягушатами» для поднятия армирующего пояса на 5 сантиметров от нижнего края гидроизоляционного слоя. Разрешено применение кусков кирпичей нужных размеров;
• крючки. Легко заменяются пистолетом – оборудование для вязки;
• приспособление для угловых загибов арматуры, изготовления прямоугольных хомутов (вертикальных). Трубы, швеллеры, металлические уголки;
• элементы для укрепления фундамента.

Схема армирования

Ленточный фундамент подвержен действию пары главных сил: во время мороза снизу монолит вздувается от замерзающей влаги, а сверху на него давит масса постройки. Средняя часть бетонной конструкции почти не подвергается воздействию внешних факторов.

Компенсация воздействия осуществляется путем монтажа пары поясов арматурного каркаса, расположенных в верхней и нижней части ленточного фундамента. В монолитах глубокого залегания, высотой свыше 1 м, делают армирование в 3 пояса, располагая один в середине.

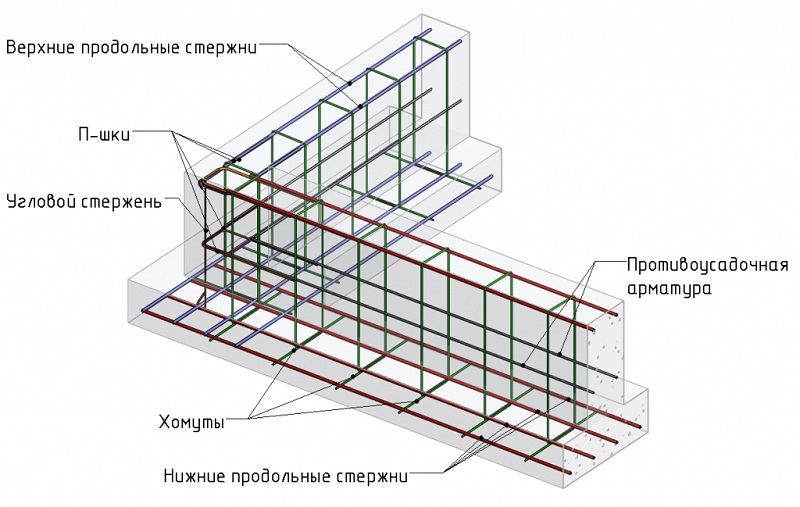

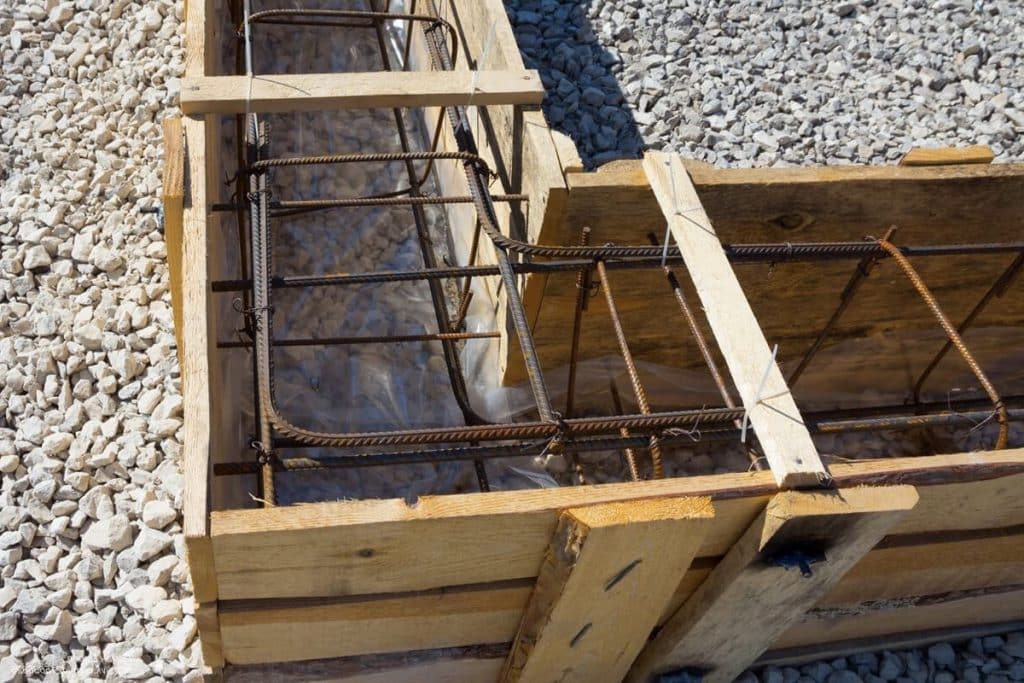

Пример армирования ленточного фундамента

Основное усиление создают продольные прутья, они же рабочие. Для их удержания применяют конструкционные распорки. Называются они так потому, что осуществляют не армирование ленточного фундамента, а только участвуют в создании конструкции каркаса. Чаще всего распорки выполняют из одного отрезка гладкой арматуры, сгибая ее в прямоугольник.

Но схема армирования ленточного фундамента может выглядеть несколько иначе: делают не замкнутые поперечные контуры, а используют отрезки для распорок.

Анкеровка при перевязке

Выбор анкеровки зависит от типа арматуры и участка конструкции. Сгибание арматуры выполняется при помощи тисков, либо специального станка. Все виды анкеровки арматуры и их специфика применения в углах:

1. Наименее желательна в угловых соединениях – прямая. Только для арматуры периодического профиля. Это простое наложение прутов внахлест и перевязка. Но если перевязка выполнена качественно, то для небольших строений она допустима. Важно добиться полной жесткости конструкции, если при заливке бетона очевидны сдвиги, то укладка арматуры выполнена некачественно.
2. Лапка – конец прута сгибается в виде прямого угла.
3. Крюк – сгиб на 180°. Таким образом, конец прилегает к основной части прута.
4. Петля – стержень складывают вдвое, петля располагается в углу.
5. Приварка поперечин.
6. Дополнительно используется шайба или уголок из стали.

Последние два способа подходят только для арматуры, годной для сварки, а прямая анкеровка и лапка — только для стержней разного диаметра.

Виды анкеровки арматуры

Способ вязки

Существует большое количество схем вязки арматуры, где одним из простых является обычная скрутка двойной проволокой. Ее часто используют, когда проводят сборку армокаркаса своими руками. Для процесса потребуется специальный инструмент – крючок. Его сделают самостоятельно из толстой проволоки или тонкой арматуры или покупают готовое приспособление, благо они продаются в строительных магазинах.

1. Отрезается кусок проволоки длиною 25-30 см.
2. Он складывается вдвое.
3. Обворачивается вокруг двух соединяемых прутьев.
4. В петлю вставляется крючок.
5. Делается два оборота.
6. Вставляется один свободный конец проволоки.
7. Делается еще два оборота.
8. Вставляется второй конец.
9. И еще два-три оборота.

Крючок для вязки

Важно не перекрутить проволоку. Надо оставить связку арматур немного в свободном положении. Это благоприятно скажется во время заливки бетонного раствора и при его усадке. То есть, остается возможность смещаться стержням относительно друг друга, что уменьшит давление на стык.

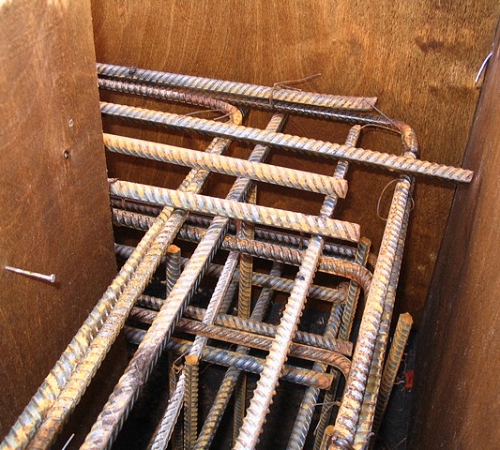

Армирование углов ленточного фундамента

Армирование углов – весьма сложная задача. Углы являются местом сконцентрированного напряжения, местом, которое испытывает направленные в разные стороны разной силы и типа нагрузки. Неверное армирование углов ленточного фундамента может привести к тому, что уложенный в бетон металл просто не будет работать, что в результате приведет к появлению трещин на фундаменте, а также отслоению части фундамента. Притом чаще всего отслоение фундамента будет идти с внутренней стороны угла, то есть под зданием, и обнаружить его будет весьма проблематично.

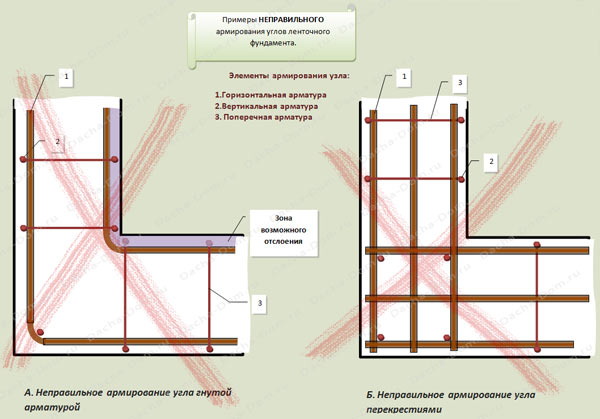

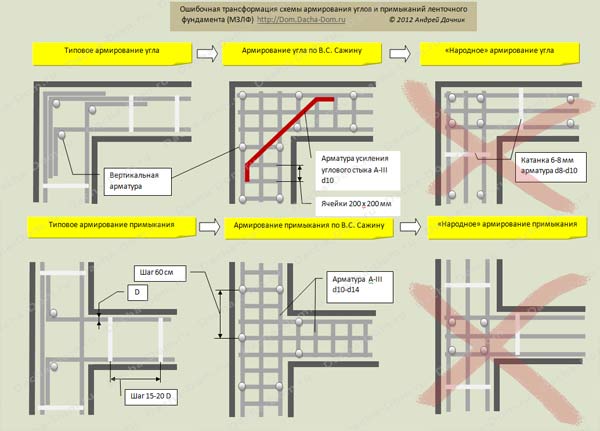

Типичные ошибки при армировании углов

Нанятые на Авито строители, как правильно, сильно не заморачиваются относительно правильности армирования углов. Они либо просто допускают простое перекрестие прутов связанной вязальной проволокой арматуры, либо просто гнут рабочую арматуру под углом. Подобное халтурное армирование приведет к тому, что фундамент уже во время высыхания начнет откалываться, в фундаменте начнут образовываться трещины.

Притом многие строители, которые будут защищать подобный тип армирования, будут ссылаться на книгу профессора Сажина, который якобы допускает подобный тип армирования. На самом деле, Сажин говорил об армировании металлическими сетками; то есть армировании сварных соединений. При этом в схеме армирования Сажина говориться об угловом дополнительном элементе, который располагается диагонально по отношению к углу. Этот элемент многие строители просто не кладут; при этом им не мешает утверждать то, что они делают фундамент «по Сажину».

С армированием примыканий ситуация схожа. Сажин также продолжает говорить о армировании сварной сеткой. С народ такая версия ушла уже трансформированной в виде связанной сетки с дополнительными вертикальными прутами конструктивной арматуры. Естественно, подобное армирование примыканий ошибочно, также приводит к образованию сколов на внутренней части углов и обнажению арматуры даже под действием минимальных нагрузок.

Спецификации и стандарты

Чтобы убедиться в правильности сказанного выше, достаточно просто изучить СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры», в частности, пункт , где описывается способы соединения арматуры. Там говориться о стыках внахлест, а также о сварных и механических соединения. Как видно, связанная перекрестием арматура не является допустимым способом соединения, и относится к разрыву арматуры.

СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений», пункт 8.9, Четко предусматривает, что «Сборно-монолитные и монолитные фундамента всех стен должен быть жестко связаны между собой и объединены в систему перекрестных плит».  Не нужно быть гением конструктивных искусств, чтобы понять, что вязальная проволока не обеспечивает должного уровня связи всех элементов. В пункте ACI 318-05 «Структурная целостность» предъявляется как минимум двух сплошных контуров армирования в нижнем ряду арматуры.

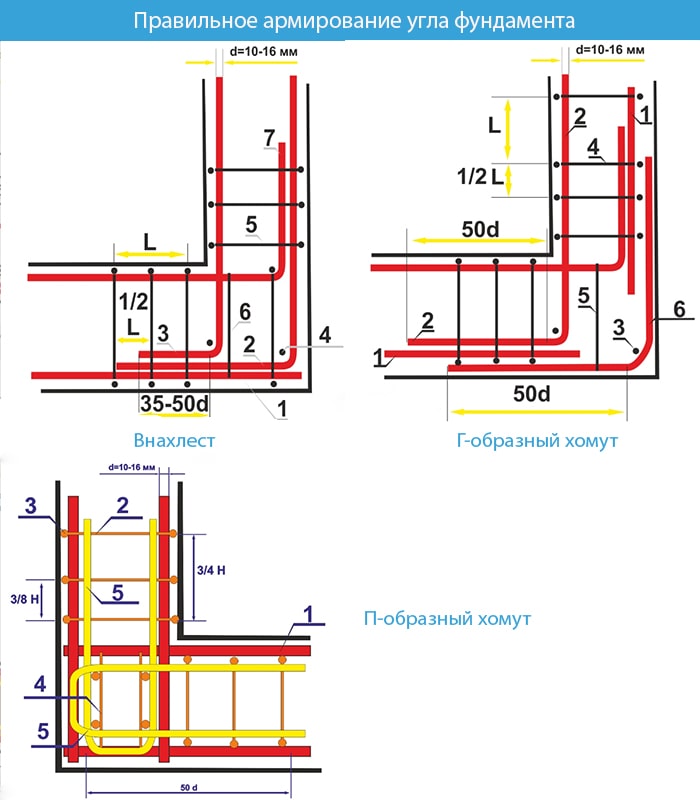

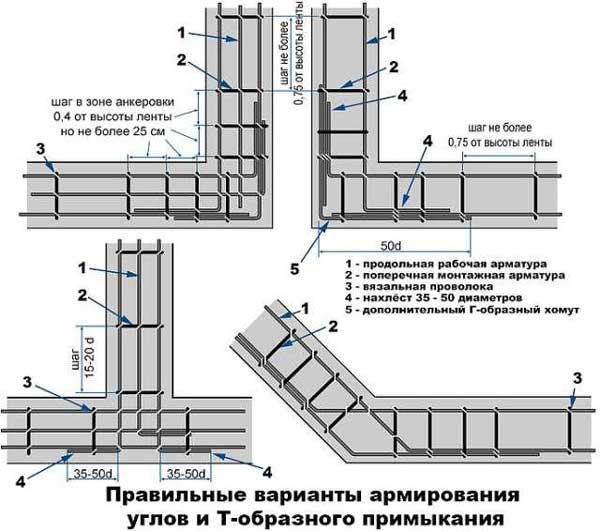

И как же правильно армировать углы?

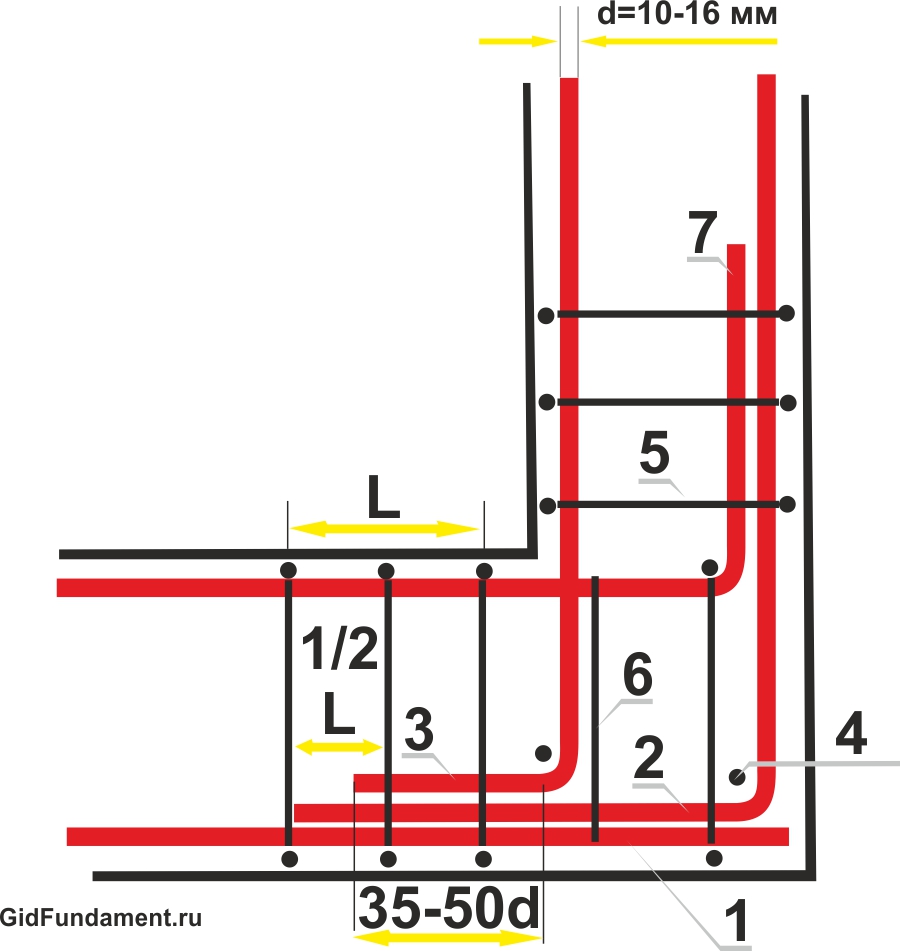

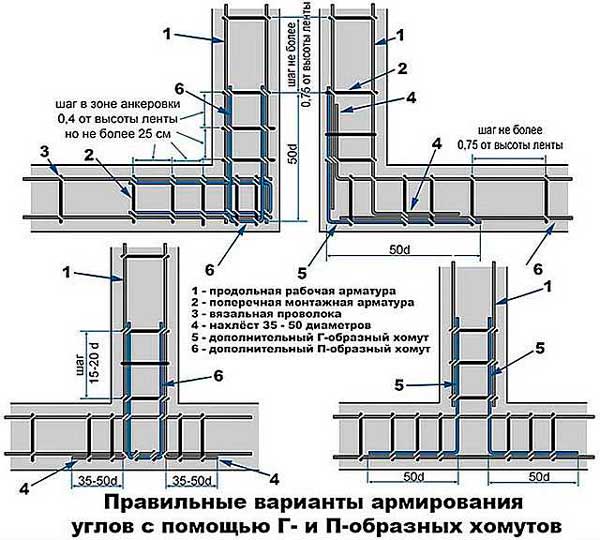

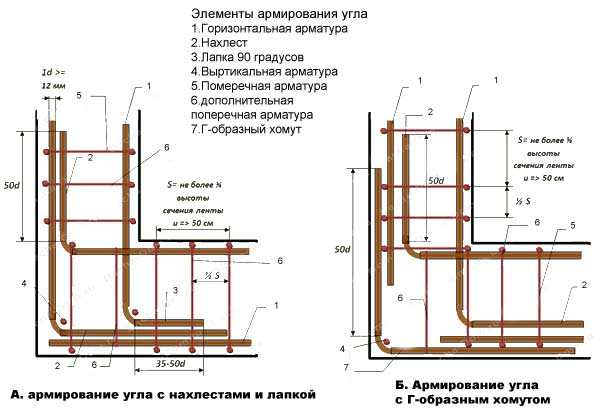

Правильное армирование углов подразумевает использование пару либо Г-образных, либо П-образных закладных в углах, а также изгиб рабочей арматуры под 90 градусов.

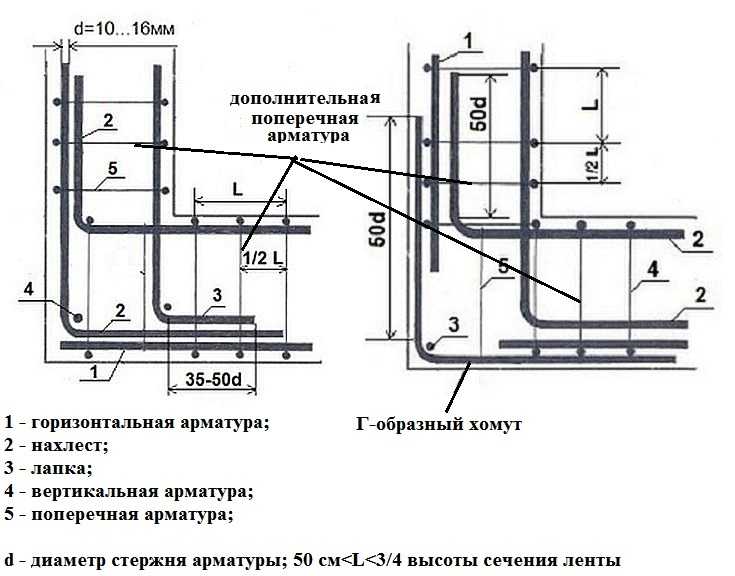

Г-образные закладные используются в том случае, если фундамент будет испытывать только наружные нагрузки (которые как бы сжимают угол, делая его острее. Г-образные накладные укладываются в угол, его внешнюю сторону,  в соответствии с рисунками ниже (правый рисунок):

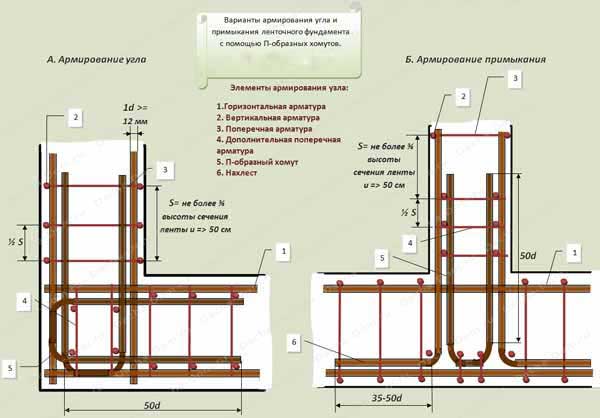

Использование П-образных закладных («хомутов») подразумевает установку пары хомутов «головками» внутрь угла, снаружи конструктивных прутов вертикальной арматуры. Соединение с рабочей арматурой стены осуществляется внахлест; длина лапок должна быть не менее 50-ти диаметров рабочей арматуры (т.е. при использовании в качество рабочей арматуры прутья в 14-мм диаметром хвостики закладных должны быть не менее 14*50=700 миллиметров).

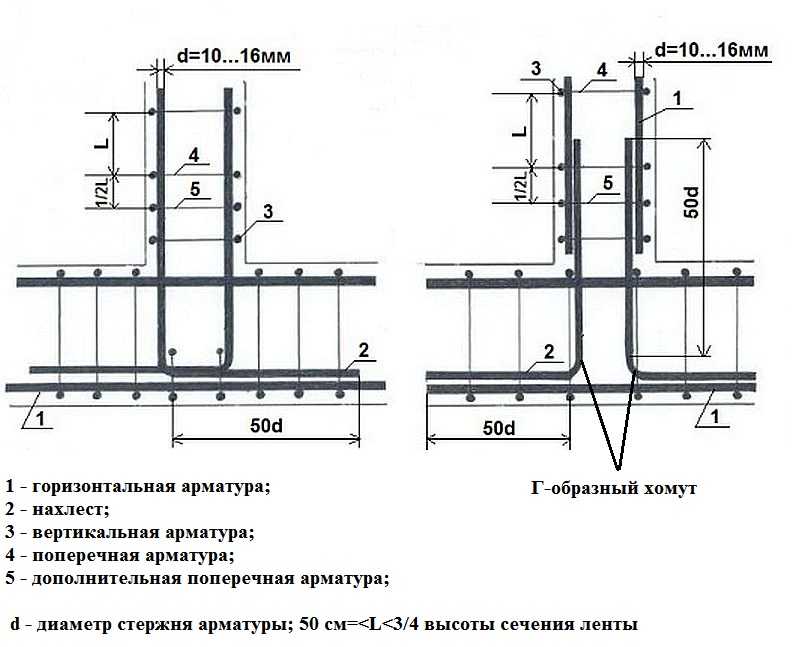

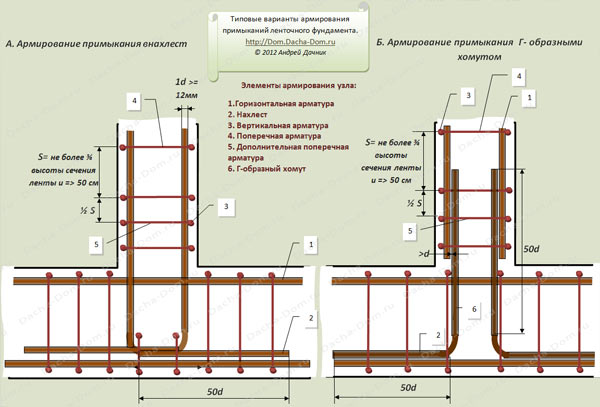

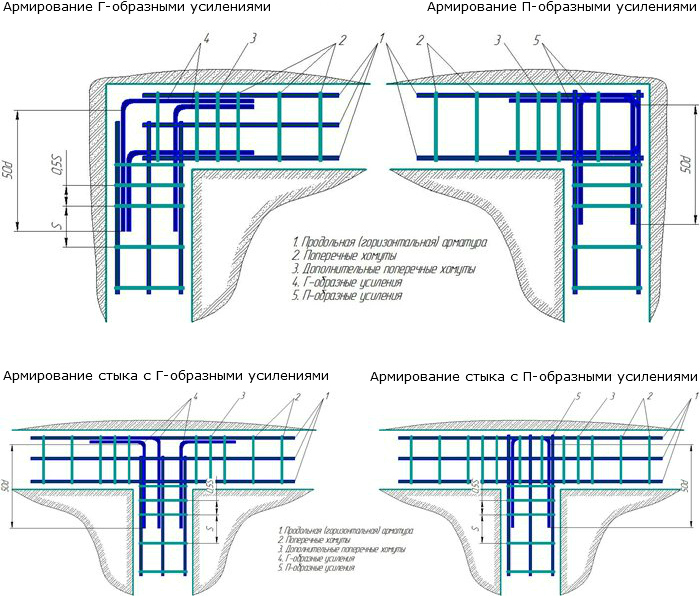

Армирование примыканий ленточного фундамента

Правильное армирование примыканий аналогично армированию углов: здесь также можно использовать П-образные  и Г-образные закладные. Длина ножек у закладных подчиняется тем же правилам, что и при создании армирования углов ленточного фундамента.

Армирование углов ленточного фундамента — как производится?!

Фундамент – это основание любого здания, к которому предъявляются повышенные требования. Если технология его обустройства не будет соблюдена, то ухудшается прочность строения – оно может полностью разрушиться. При армирование углов ленточного фундамента его технические характеристики улучшаются.

Причины, по которым необходимо производить армирование углов ленточного фундамента

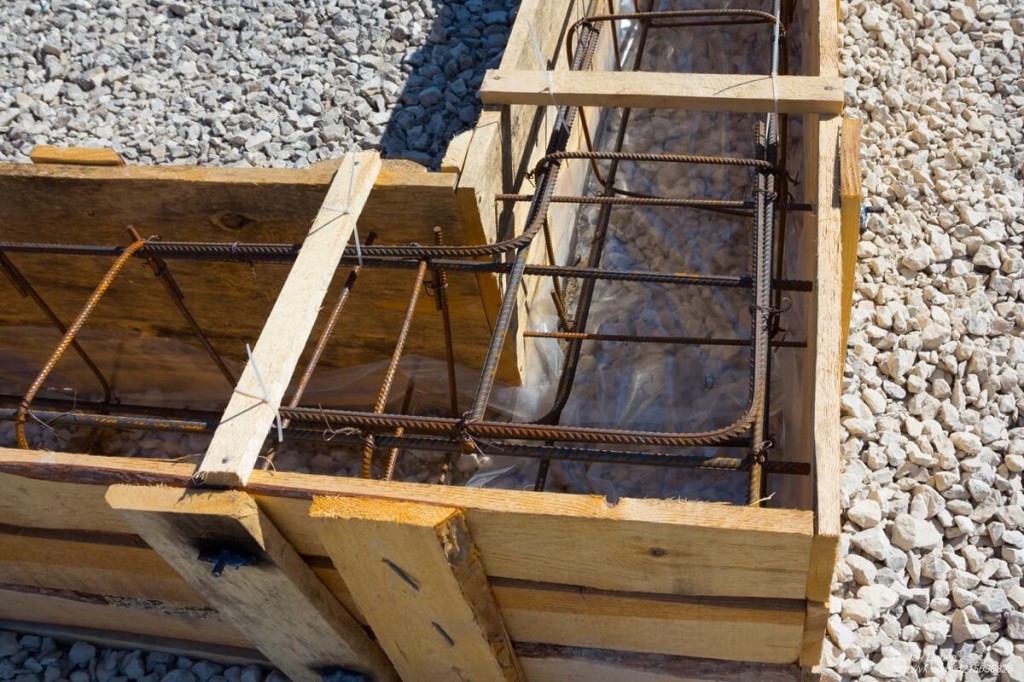

Рисунок 1. Армирование углов ленточного фундамента

Арматура на углах позволяет увеличить прочностной запас ленточного фундамента, предупреждает его деформацию, деструктивные процессы под влиянием негативных факторов окружающей среды и нагрузок разного типа. Именно в этих местах давление на основание максимальное, поэтому вязка должна выполняться с соблюдением всех технологических нюансов.

Вязка арматуры в ленточном фундаменте позволяет решить такие проблемы:

• предупредить растрескивание основание под воздействием тяжести сооружения;
• нивелировать нагрузки, которая приходится на углы.

Важно! Производится армирование и на обычной почве, и на суглинке. Бетон после застывания не имеет достаточного уровня пластичности, чтобы выдерживать нагрузки вследствие растяжения, пучения грунта, температурных перепадов.

Виды углов

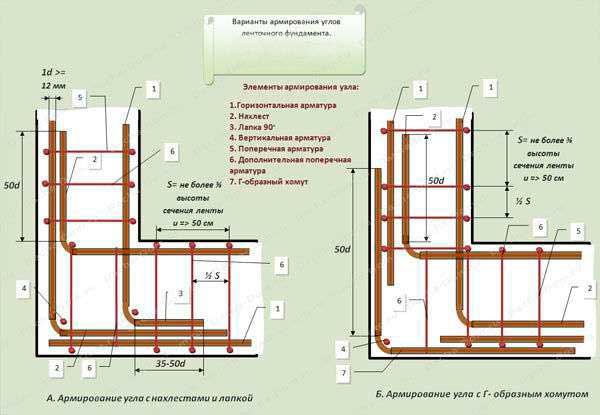

Рисунок 2. Варианты армирования ленточных углов

Схема вязки арматуры на ленточном фундаменте зависит нескольких факторов: общего веса сооружения, типа грунта и используемых при строительстве материалов. Углы конструкции бывают такими:

1. Прямой. Он является самым распространенным. Такой угол имеет Т-образную или Г-образную форму.
2. Тупой. Если он развернут на 160 градусов, то трудностей с его укреплением не возникнет. В этом случае подойдет любая схема армирования углов. При этом линии проводятся от внешней стороны фундамента у внутренней. Если же угол находится в пределах 90-160 градусов, то требуется дополнительный монтаж вертикальных прутьев.
3. Эркер (произвольный). Используется для возведения строений сложной формы.

Важно! Острые углы иногда тоже присутствуют в ленточных фундаментах, но применяются они редко.

Возможные ошибки

Начинающие мастера при армировании ленточного основания могут допустить ошибки, делающие конструкцию менее прочной и устойчивой. Погрешности могут быть такими:

1. Простое скрещивание арматуры в углах ленточного фундамента. Иногда мастера просто загибают стержни без дополнительного усиления.
2. Использование только одного контура обвязки. Их должно быть как минимум 2: внешний и внутренний.
3. Применение сварки для соединения элементов в углах. В таком случае прочность конструкции ухудшается.
4. Отсутствие соединения между конструкцией и подошвой основания.
5. Использование стержней малого диаметра.
6. Некачественная вязка элементов.
7. Воздействие воздуха на металл после заливки бетоном (если слой раствора не покрывает полностью весь каркас).

Проблем с армированием ленточного фундамента возникнуть не должно, если схема подобрана правильно, а все технологические нюансы соблюдены. Самостоятельное выполнение работ позволит сэкономить средства на строительстве сооружения. Но неправильная укладка арматуре способствует быстрому разрушению основания и всего дома в целом.

Техника процедуры

Как и любая другая косметологическая или пластическая процедура, армирование лица проводится по строго определенной схеме. Оно выполняется пошагово и состоит из таких этапов:

1. Обезболивание. Делается локальная анестезия. Чаще всего в качестве анестетика применяется крем, который наносят за полчаса до начала вмешательства.
2. Разметка векторов. С помощью специального маркера врач намечает ромбы, продвигаясь от центральной части лица к его периферийным зонам.
3. Обеззараживание. Часть кожи, которая будет подвергаться подтяжке, обрабатывается раствором антисептика.
4. Армирование. Выполняются подкожные инъекции гелевым филлером. Вводят его строго по заранее намеченным линиям – по каждой стороне ромба. Альтернативный вариант предполагает внедрение нитей из разных современных материалов для создания естественного каркаса.

Армирование лица волюмайзером «Радиесс», гиалуронкой и другими биогелями производится при помощи гибкой канюли. Это длинная игла с тупым концом и круглым отверстием для введения препарата.

Результат становится очевидным почти моментально. Но чтобы достичь наивысшей эффективности, процедуру рекомендуется повторить 3 или 4 раза. Перерыв между сеансами должен составлять от 3 до 4 недель.

Если все сделать правильно и не ограничиться одним разом, получится очень прочный каркас. Он способен надолго задержать признаки возрастных изменений.

Схема армирования

Ее различные варианты можно найти в интернете. Порой даже все необходимые расчеты выполнены. Вот пример такой схемы:

Как правильно армировать ленточный фундамент, Вы можете узнать из видео ниже:

Как правильно сделать мелкозаглубленный ленточный фундамент своими руками: этапы строительства, пошаговая видео-инструкция

Как правильно залить ленточный фундамент своими руками: технология, ошибки, видео-инструкция

Ленточный фундамент своими руками — пошаговая инструкция

Как сделать столбчато-ленточный фундамент своими руками: устройство, этапы работ, пошаговое видео-руководство

Инструкция по армированию углов

Рисунок 5. Инструкция по армированию углов ленточного фундамента Для вязки углов в ленточном основании нужны такие инструменты:

• болгарка;
• измерительная лента или рулетка;
• кусачки или специальный пистолет закручивания проволоки (так как вязать арматуру голыми руками не получится, нужно применять специальный крючок);
• деревянные фрагменты, которые подкладываются под прутья для сохранения их пространственного положения;
• кусачки, плоскогубцы, молоток;
• приспособление для гибки металлических стержней.

Итак, армирование углов ленточного фундамента предполагает выполнение таких работ:

1. Подготовить траншею для основания. На дно укладывается слой кирпича, высота которого составляет 5 см. Он обеспечивает небольшое расстояние между грунтом и армирующим каркасом. Под основание также укладывается песчано-гравийная подушка.
2. Нарезать металлические стержни для вертикального армирования. Их длина определяется путем выбора высоты фундамента, учитывая, что стальные части не должно доходить до его верха на 10 см.
3. Монтировать продольную арматуру.
4. Установить и зафиксировать проволокой поперечные перемычки. Расстояние между ними составляет 50 см.
5. Закрепить вертикальные элементы на углы получившихся ячеек. Они устанавливаются по всему периметру конструкции.
6. Выполнить верхнюю обвязку каркаса. Тут все действия повторяются.

Перед укладкой арматуры в углах необходимо предварительно нарисовать схем у расположения стальных стержней с указанием всех размерных параметров.

Армирование эркеров и выступов

Часто для красоты будущего здания в проекте предусмотрены выступы под веранду или так называемый эркер. Под него также заливается фундамент, сопряженный с ленточным.

В этом случае необходимо использовать также технологию сгибания прута в форме тупого угла.

Технология армирования будет выглядеть так:

• Согнутая сталь размещается на выступе фундамента, а её края заводятся к внешним продольным элементам;
• Теперь внутренние пруты продольного расположения пропускают через согнутый каркас и соединяют их вместе;
• Затем наружные продольные элементы каркаса также сгибают после места соединения их с изогнутым элементом и подводят к внутренним;
• А для усиления конструкции используют изогнутые в форме Г пруты и достаточное количество хомутов.

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Необходимые инструменты и приспособления:

• Специальный резак для арматуры (либо болгарка с дисками для резки металла).
• Приспособление (может быть изготовлено из обрезков металлических уголков, швеллера и труб подходящего диаметра) для угловых загибов арматуры и изготовления вертикальных прямоугольных хомутов; Г-образных и П-образных армирующих элементов. При желании данное приспособление в заводском исполнении можно приобрести в строительном магазине.
• Крючок, с помощью которого вяжут арматуру проволокой, или специальный вязальный аккумуляторный пистолет (можно взять на прокат – это значительно сэкономит время).

• Специальные «стульчики» или «лягушки» для поднятия армирующего пояса на 50 мм от нижнего края гидроизоляционного слоя (можно использовать куски кирпичей подходящих размеров).
• «Звездочки» для обеспечения зазора в 50 мм между опалубкой и армирующим каркасом.

• Шаблоны с отверстиями для продольных частей арматуры, которые служат для удобства обвязки частей будущего каркаса (легко изготовить из досок или толстой фанеры).
