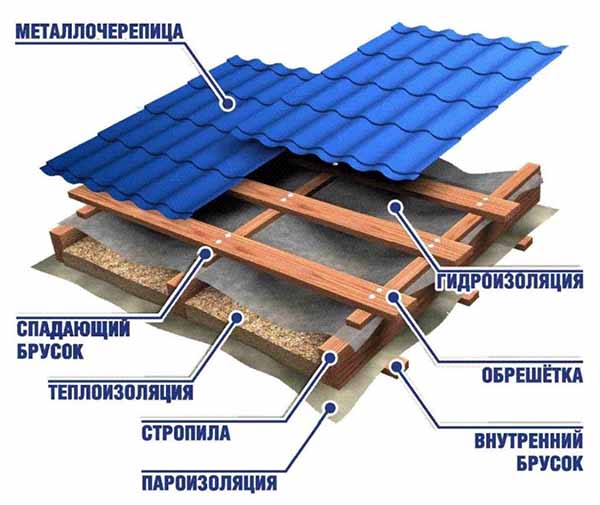

Конструкция и узлы устройства кровли из металлочерепицы

Устройство кровли из металлочерепицы

Производитель уже позаботился о защите металлочерепицы, создав многослойную структуру кровельного покрытия (см. рисунок).

Как видим, наличие нескольких слоев защитного покрытия позволяет утверждать, что черепица изготовлена из качественного материала. Поэтому чтобы крыша под таким покрытием служила долго, нужно придерживаться технологии монтажа металлочерепицы.

А еще раньше, правильно выбрать, рассчитать и сохранить листы до начала монтажа. Но, обо всем по порядку.

Основы выбора — параметры металлочерепицы:

• Толщина металлочерепицы. Металлическая черепица изготавливается из тонколистовой стали. Толщина листа металлочерепицы составляет 0,5-0,7 мм, это отмечено в СНиП II-26-76 «Кровли».

Совет. Толщина металла в пределах одного листа может меняться. Допустимое изменение +/- 5%.

Обратите внимание, некачественный металл гнется при сильном нажиме.

• Толщина покрытия металлочерепицы зависит от типа (вида) покрытия.

• Геометрия листа. Здесь важно обратить внимание на то, чтобы листы были не просто ровно отрезаны, а еще и не имели изгибов вдоль накрывной стороны.

При плохой геометрии, листа результат будет заметен визуально. В лучшем случае место стыка будет некрасивым. В худшем – под лист будет затекать вода. И даже не надейтесь затянуть такой край саморезами.

• Цвет металлочерепицы. Играет большую роль в случае постепенной застройки. Т.е., тогда, когда нужно подбирать оттенок. В принципе есть две системы кодирования цветов, и, зная свой цвет, можно будет подобрать соответствующий.

Виды покрытий металлочерепицы

• РЕ (полиэстер) наносится толщиной 20-25 мкм. Его недостаток в быстром, но равномерном выгорании. А также в том, что снег не задерживается на гладкой поверхности листа.

• PEMA (полиэстер матовый). Его слой равен 35 мкм. Он более устойчив к выгоранию, и к механическим повреждениям. Шершавая поверхность не дает снегу сползти вниз быстро. В принципе, матовые покрытия, практически устраняют потребность в снегодержателях.

• PU (пурал) и PUMA (Pural matt — матовый пурал). Толщина покрытия 50 мкм. Такое покрытие может быть использовано в регионах с агрессивной средой.

• PVC (Пластизол). В металлочерепице с таким покрытием наиболее защищенная сердцевина металла, поскольку слой составляет от 100 до 200 мкм.

Нюанс. Тон будет отличаться. Скорость выгорания цвета зависит от покрытия металла.

Как покрыть крышу металлочерепицей своими руками

Помните, что все негативные последствия могут сразу и не проявиться. О нарушениях в технологии монтажа кровельного пирога вы можете узнать уже в процессе эксплуатации крыши по наличию протечек.

Металлочерепица очень красиво выглядит и надёжно защищает крышу, но при её укладке требуется строгое соблюдение технологии для всех слоёв кровельного пирога

Необходимые инструменты

Чаще всего металлочерепица монтируется на двускатную крышу. Для этого нужно подготовить:

• ножовку и ножницы для резки металла;
• электрическую дрель;
• электрическую пилу с твердосплавными зубцами;
• кровельные саморезы;
• шуруповёрт.

Использовать болгарку для работы с металлочерепицей категорически запрещено. Это связано с нагреванием материала, в результате чего защитный слой будет разрушаться или покрытие кровли перестанет выполнять свои функции.

Подготовка крыши под металлочерепицу

Перед укладкой металлочерепицы следует смонтировать все остальные слои кровельного пирога. В случае обустройства холодной кровли это обрешётка и гидроизоляция. Эти элементы защищают конструкцию кровли от попадания внутрь влаги, которая способна губительно воздействовать на все деревянные части крыши. Монтаж гидроизоляции необходимо проводить в следующей последовательности:

1. Разложить подкровельный материал на стропилах. Укладывать его нужно горизонтально. Работу начинают снизу, постепенно двигаясь вверх. Материал укладывают с нахлёстом минимум в 15 см. Полотна не должны быть сильно натянуты, допускается провис в 2–4 см.

   Плёнка гидроизоляции укладывается параллельно карнизному скату с нахлёстом между полотнами не менее 15 см

2. Крепить материал проще всего степлером. Места стыков можно дополнительно загерметизировать специальной соединительной лентой.
3. Зафиксировать плёнку брусками сечением 50х50 мм, прибитыми вдоль стропил. Эти бруски называются контробрешёткой и служат для создания вентиляционного зазора между гидроизоляцией и кровельным покрытием.

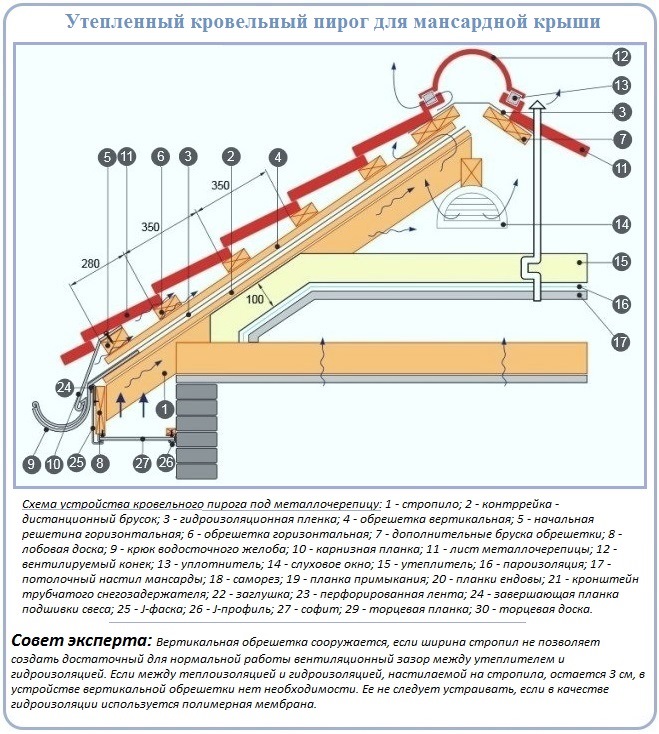

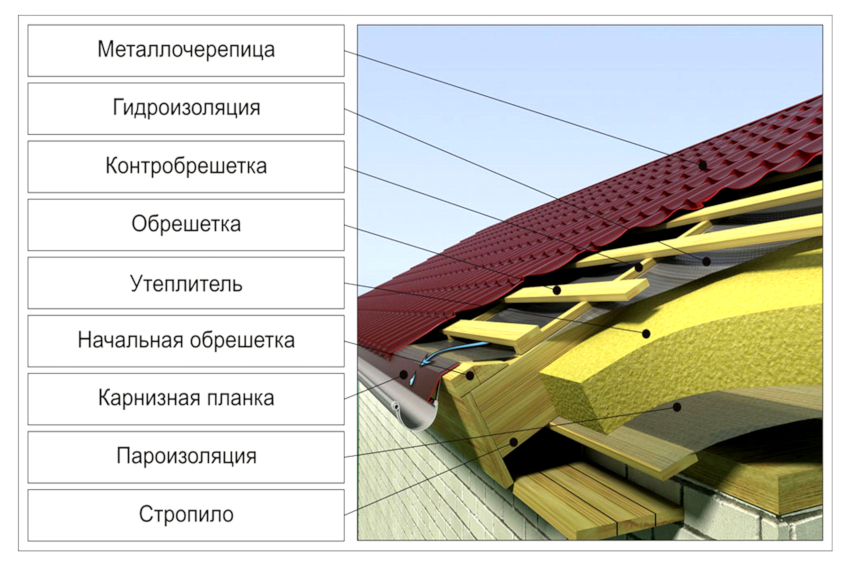

Если вы планируете обустроить тёплую кровлю, монтируется классическая конструкция кровельного пирога, которая помимо прочих включает в себя слои тепло- и пароизоляции. При использовании диффузной плёнки вентиляционный зазор можно не устраивать, во всех остальных случаях необходимо позаботиться о наличии зазора в 5 см между плёнкой гидроизоляции и кровельным покрытием.

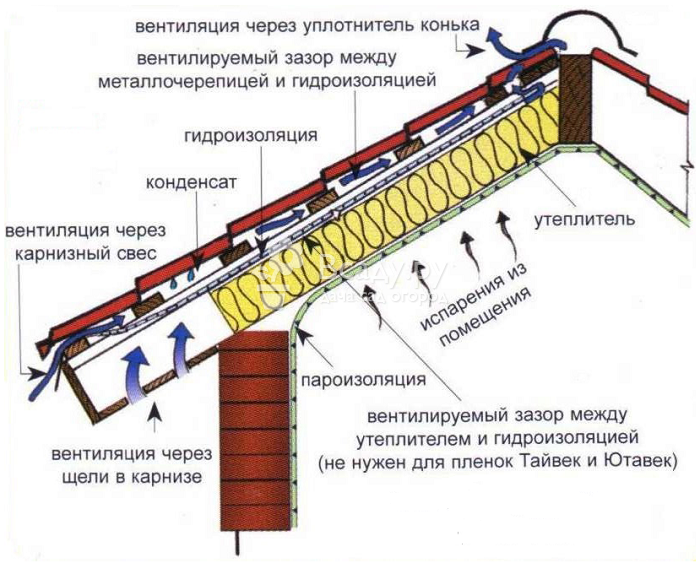

В конструкции тёплой кровли обязательно предусматривается вентиляционный зазор между гидроизоляцией и финишным покрытием, который способствует своевременному удалению конденсата с нижней поверхности металлочерепицы

Видео: пирог утепления крыши — как правильно

Монтаж обрешётки

Металлочерепица должна монтироваться на обрешётку, которую нужно правильно обустроить. Требуется заранее подготовить необходимое количество досок сечением 100*25 мм и несколько досок шириной на 15 см больше — с тем расчётом, чтобы их хватило для устройства карнизной планки на всю длину скатов. Обрешётка крепится к брускам контробрешётки в следующей последовательности:

1. Первой монтируется самая широкая доска. Она является карнизной планкой для металлочерепицы.
2. Далее крепятся другие доски обрешётки. Шаг между ними должен выбираться в зависимости от поперечного шага профиля металлочерепицы. Стандартными считаются значения в 35 или 40 см. Расстояние между карнизной планкой и следующей доской должно быть на 5 см меньше выбранного шага. Фиксировать планки обрешётки можно гвоздями или саморезами.

Конструкцию обрешётки рекомендуется усилить у дымохода, конька и в ендовах. В этих местах нужно делать сплошной настил.

Перед использованием деревянных деталей их нужно тщательно просушить и обработать специальными антисептическими средствами, которые предупреждают гниение.

Видео: шаблон для монтажа обрешётки под металлочерепицу

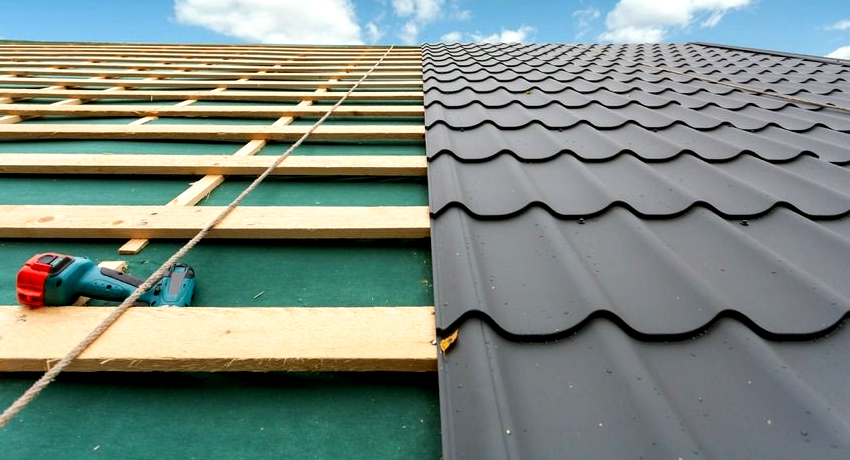

Монтаж металлочерепицы: пошаговая инструкция

К самой последней доске каркаса нужно закрепить все карнизные планки. Только после этого можно переходить к монтажу непосредственно металлочерепицы. Делать это нужно согласно следующей инструкции:

1. Начинать работы нужно нижнего угла. Первый лист фиксируют одним саморезом.

   Первым укладывается самый нижний лист, расположенный на одном из фронтонных скатов

2. Листы нужно укладывать с нахлёстом в одну волну, причём их нижние края должны образовывать прямую линию. Стык необходимо фиксировать по верхней кромке. Следите, чтобы саморезы не попадали мимо досок обрешётки. Если листы были уложены неровно, то верхний лист нужно немного приподнять и отрегулировать положение.

   Листы металлочерепицы укладываются с горизонтальным нахлёстом в одну волну

3. При обустройстве шатровой крыши листы нужно укладывать сверху, двигаясь сразу в двух направлениях.
4. Нижний край металлочерепицы должен свисать с карниза на 5 см.

   Металлочерепица располагается на обрешётке и укладывается с небольшим свесом относительно карниза, чтобы потоки воды, стекающие с крыши, попадали точно в водосточные желоба

5. Фиксировать листы черепицы можно лишь после того, как они все будут уложены.

Видео: правильный стык листов металлочерепицы

Покрытие крыши металлочерепицей

Поднятие на крышу

Для более удобного подъема листов черепицы на крышу обустраивают специальные лаги. В некоторых случаях, поверхность крыши имеет большие размеры, а на земле нет места для хранения металлочерепицы, или есть еще какая-нибудь причина, по которой подавать листы черепицы с земли очень неудобно, с этой целью на крыше устанавливают специальные стеллажи. Они служат для временного хранения строительного материала. Для того, чтобы покрытие листов не повредилось, их укладывают на рейки, при этом отделяя друг от друга. Защитную пленку с черепицы необходимо удалить сразу после ее укладки.

Чтобы металлочерепица не повредилась, ходите по ней очень осторожно. Если вам приходится передвигаться вдоль покрытия, ступайте строго в промежуток между волнами.

Если вам нужно будет пройти поперек, то шагайте строго по складке. В любых случаях, производите монтаж только в мягкой обуви, чтобы не повредить листы.

Во время дождя в местах наложения друг на друга листов вода может просачиваться, и подняться выше сточного уровня. Так называют капиллярный эффект – это когда влага начинает выдавливаться между плотно прижатыми листами металлочерепицы.

Чтобы избежать данного эффекта, на листах металлочерепицы есть специальные канавки, за счет которых вся вода не просачивается под лист, а спокойно стекает. Есть разные типы металлочерепицы, где канавка идет с двух сторон листа, но обычно она идет только с правой стороны. Во время установки покрытия необходимо следить, чтобы капиллярная канавка предыдущего листа черепицы была перекрыта последующим.

Порядок укладки металлочерепицы

Начинать установку покрытия нужно с укладки первого листа черепицы, класть последующие можно в любые стороны. Выбирайте направление как вам удобнее.  Но, в любом случае, начинайте с той стороны, где будут отсутствовать срезы и скосы, а также не будет требоваться обрезка листов. Укладка необходимо продолжать по направлению к последующему скату – либо к косому коньку.

Если установка листов идет справа налево, то следующие листы металлочерепицы должны ложиться на крайнюю волну предыдущих. Капиллярный паз при таком расположении закрывается слева.

Если кровельный строительный материал устанавливается слева направо, для покрытия капиллярного паза край следующего листа необходимо поместить под волну уложенного ранее листа. Устанавливать металлочерепицу данным образом гораздо легче, чем предыдущим вариантом, потому что один лист закрепляется другим, и это полностью исключает его неожиданный сдвиг. Но при таком варианте есть риск повреждения полимерного покрытия черепицы.

Важный момент, при укладке все листы необходимо выровнять параллельно по линии карниза в строго горизонтальном направлении.

Рассмотрим несколько способов покрытия крыши металлочерепицей.

Монтаж крыши дома из металлочерепицы в один ряд

Крепление саморезами

При укладке металлочерепицы справа налево листы подлежат выравниванию по торцу и карнизу, после чего крепяться по центру на время саморезом.

Следующие листы накладывают с захватом одной волны сверху и выравнивают по положению первого листа, и только после этого скрепляют друг с другом.

Данным образом можно выложить не больше четырех листов, соединяя их все вместе по очереди.

Многорядная установка металлочерепицы

Данный способ установки подразумевает укладку всех листов следующим образом: уложенный справа налево первый лист черепицы, выравнивают по торцу и карнизу. С наложением над первым крепится саморезом второй лист. После этого они ровняются и крепятся между собой с помощью саморезов для металлочерепицы. Третий лист, как правило, устанавливают с левой стороны от первого, также крепят их друг с другом. Аналогично первому и второму листу, над третьим устанавливают последующий лист. Готовый блок нужно выравнивать по торцу и карнизу, и только после этого окончательно закрепить их на обрешетке.

Металлочерепица на скатах

Перед установкой металлочерепицы на треугольном скате, сделайте разметку по его центру и проведите через него осевую линию. По листу черепицы проведите такую же линию, после их совмещения прикрепите лист у конька при помощи самореза. Установка последующих листов происходит в обе стороны от первого.

Когда черепица устанавливается на косых хребтах и на треугольных скатах, все листы обрезают. Выполняют обрезку прямо на крыше. Разметку металлочерепицы можно осуществить на специальном приспособлении – «чертке». Выполняется это следующим образом: беруться две параллельные доски, другие две укладываются на них перпендикулярно и скрепляются. Ширина досок не менее 100мм. При этом расстояние от левой доски до правой ровняется 1100мм.

Обрезка металлочерепицы

Основные моменты при укладке металлочерепицы

•  Крепление листов металлочерепицы происходит в местах ее соединения с обрешеткой
• Нижние листы устанавливаются к начальной обрешетке через волну над ступенькой
• Листы металлоцерепицы последующих рядов скрепляются на меньшем расстоянии к ступеньке
• От торцевой доски листы металлочерепицы скрепляются в каждую волну
• Листы металлочерепицы необходимо притягивать к обрешетке
• В местах вертикального нахлеста металлочерепицу привинчивают при помощи саморезов в спад волны

Разобравшись детально, как правильно покрывать крышу дома металлочерепицей, необходимо с вниманием отнестись к некоторым деталям обработки листов. Например:

• При резке металлочерепицы запрещено использовать болгарки – можно прожечь защитное покрытие, и это приведет к дальнейшей коррозии материала, тут и гидроизоляция не поможет.
• Разрезайте металлочерепицу при помощи  вырубных электроножниц, ножовкой по металлу либо электролобзиком со специальным полотном по металлу. Различные повреждения полимерного защитного покрытия обработайте краской.

Подготовка основания

Чтобы материал качественно, надежно выполнял заявленные функции, рекомендуется тщательно подготовить стропильную систему, правильно разложить инструмент и все детали конструкции. Срок эксплуатации кровли и несущей системы будет соответствовать заявленному, если изначально обработать все деревянные части антисептическими веществами. Сборка любой кровли начинается с подготовки основания.

Монтаж композитной черепицы должен осуществляться в соответствии с подготовленным проектом, чертежами и СНиПами. В расчете учитываются все особенности местных климатических условий (осадки, ветер, снег, температура в холодный и жаркий период года).

Минимальное значение уклона ската составляет 12 градусов. Если это значение меньше, то нужно обеспечить гидроизоляцию для препятствия проникновения влаги между стыками.

Изначально вертикально запиливаются торцы стропил. Непосредственно на них крепится гидроизоляция, которую укладывают горизонтальными листами от нижнего к верхнему краю карниза. Располагаются они внахлест: вертикально от 150 мм, горизонтально от 100 мм. Между опорами пленка должна немного провисать (в пределах 1–2 см). Соединение частей рекомендуется выполнять на стропиле. Начальный кусок должен быть опущен на 10 см от края. До вершины ската пленка не доводится на 10 см, выполнение этого условия обеспечивает вентиляцию пространства.

По завершении расположения гидроизоляции на стропилах следует приступить к установке контробрешетки – брусков с размерами 50х50 мм в разрезе, служащими для обеспечения достаточного пространства для вентиляции под кровлей, закрепления пленки. Нижний торец требуется запилить вертикально и свесить на длину 4 см за край стропил.

Важно! Вентиляционные каналы необходимы для нормального функционирования кровли.

Если в строительную систему входит ендова, то сначала выполняется монтаж ендовых звеньев, а укладка гидроизоляции контробрешетки производится после.

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Установка крыши из металлочерепицы и расчет материалов

Любите рисовать? Нет? А придется. Выполнить эту работу можно с помощью ручки и одного листа бумаги, уйдет примерно 30 минут для того чтобы рассчитать крепление металлочерепицы и все расходные материалы. Стоит учитывать, что рабочая площадь листов будет на 8-12% меньше, чем полная, поэтому сразу необходимо добавить к расчетам это количество материала.

Сначала надо измерить длину ската кровли, от самого низа и до конька, учитывать еще надо навес (10-15 сантиметров). Здесь все просто, записываем количество необходимых целых листов металлочерепицы и отнимаем небольшие перекрытия (10 сантиметров достаточно). Количество рядов также легко высчитать. Длину крыши делим на ширину рабочей площади листа, то есть, отнимаем от нее 15 сантиметров перекрытия. Если у вас крыша не слишком большая и можно обойтись 1 листом металлочерепицы на скате, тогда перекрытие не учитывается, конечно же.

Рассчитать точное количество листов металлочерепицы теперь не составит труда. Размер строительного материала может быть разным, от 60 см до 10-12 метров, поэтому лучше подбирать максимально подходящую длину, чтобы избежать больших остатков. Не забывайте еще добавить в общую стоимость и список всю «фурнитуру», к которой относится конек, водосборник по всему периметру, ендовы и держатели снега.

Помимо этого, вам потребуются: деревянные бруски 50х50 мм, доски 50х100 мм, доска 50х100 мм на периметр карниза, короткие и длинные саморезы, пароизоляционная пленка, гидроизоляция и выбранный вами утеплитель (рассмотрим на примере минеральной ваты).

Подготовка поверхности к монтажу металлочерепицы

Важным условием крепления металлочерепицы является правильный расчёт стропильной системы и шага обрешётки.

Если расстояние между стропилами стандартное 60–80 см, то для решётки используют доски толщиной 25 мм и шириной 100–150 мм. В случаях, когда стропила располагаются на больших удалениях, то для каркаса выбирают пиломатериалы толщиной 32 или 50 мм.

Шаг укладки досок выбирают исходя из длины волны металлочерепицы. Для стандартных листов необходимые расстояния собраны в таблицу.

Верхнюю планку прибивают «по месту», ориентируясь на полученные расстояния.

Пошаговая инструкция монтажа обрешётки

Для крепления обрешетки не рекомендуют использовать гвозди

Монтировать доски обрешётки необходимо на уложенную мембрану гидроизоляции. Материал прибивают степлером к стропилам.

Работы проводят в следующей последовательности:

1. Прикручивать саморезами нижнюю планку нужно строго по уровню стропил, она не должна выступать за свес.
2. Вторую доску крепят на расстоянии согласно второму столбцу таблицы.
3. Далее шаг выбирают ровно совпадающий с размерами волны.
4. За 30–40 см до верха конька двухскатной крыши доски укладывают вплотную, усиливая таким образом каркас.
5. Сплошную решётку следует выполнять в местах расположение ендов, окон, примыканий, свесов.

Нежелательно использовать для крепления обрешётки гвозди, так как из-за температурной деформации, которая разная у дерева и металла, крепёж будет постепенно выступать из досок и повредит металлочерепицу.

После того как обрешётка уложена, проверяют плоскость, если отмечены недостатки, проводят исправление, путём прокладки между доской и стропилами отрезка дерева необходимой толщины.

Шаг обрешетки под металлочерепицу

Металлочерепица очень прочна на разрыв при относительно небольшом весе. Сильному ветру достаточно оторвать от обрешетки один небольшой участок кровельного ската для того, чтобы за несколько часов разобрать по листу всю кровлю.

Такого никогда не случится, если обрешетка (то, к чему непосредственно крепятся листы металлочерепицы) была собрана правильно.

Прочитав эту статью, вы сможете проконтролировать правильность подготовки обрешетки под монтаж металлочерепицы и избежать дорогостоящих ошибок.

Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы

При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.

Любой, даже абсолютно белый пиломатериал следует обработать огнебиозащитой на 2 раза, это обеспечит его прочность и долговечность в составе вашей кровли.

Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.

Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из  подкровельного пространства.

«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.

Вид и шаг обрешетки под металлочерепицу

В зависимости от уклона кровли применяется шаговая либо сплошная обрешетка:

• Сплошная обрешетка применяется на уклонах от 14 до 20°. В процессе усушки между досками образуются зазоры до 15 мм, это нормально.
• Шаговая обрешетка применяется на уклонах более 20°. Шаг обрешетки должен быть равен длине волны черепицы, остановимся на этом подробнее. Шаговая обрешетка Сплошная обрешетка

Лист металлочерепицы своим волнообразным рельефом имитирует внешний вид уложенных рядов штучной керамической черепицы. Точка крепления листа саморезом повторяется на этом рельефе через равные промежутки. Если раскладка обрешетки рассчитана правильно, саморез должен войти ровно в середину доски.

Несмотря на разнообразие дизайнов металлочерепицы, существует 2 длины волны и 2 основных шага обрешетки. Это 350 и 400 мм между центрами досок.

Схема раскладки обрешетки для металлочерепицы

Важный нюанс: расстояние от первой (самой нижней) до второй доски обрешетки берется на 50 мм меньше. Это связано с тем, что металлочерепица крепится не заподлицо с лобовой доской, а с выпуском на 50 мм.

Рекомендуемый шаг обрешетки и другую справочную информацию по монтажу металлочерепицы предоставляет производитель.

Расчет количества доски

Зная шаг обрешетки, а также длину и ширину скатов, легко можно рассчитать необходимое количество пиломатериала. Криволинейные участки и трапеции лучше считать как прямоугольники по большей стороне, небольшой запас обойдется дешевле, чем лишняя доставка.

Пример. Возьмем для расчета двухскатную крышу, где длина ее по коньку будет 7 м, а скаты по 3,5 м. При укладке металлочерепицы с длинной волны 35 см, получится, 3,5 м / 0,35 м = потребуется 10+1 шагов обрешетки по 7 метров для одного ската, т.е. на 2 ската 22 шага. 22х7 м= 154 м доски нам нужно. Добавляем еще пару досок  для отделки дымохода и готово.

Устройство и монтаж деревянной обрешетки

Независимо от уклона, на определенных участках и узлах кровли необходимо выполнить сплошную обрешетку.

Что это за участки и узлы:

• Примыкание кровли к дымоходу, вентканалу или стене;
• Вокруг мансардных окон;
• Места крепления снегозадержателей и лестниц;
• Хребты и ендовы (так называются внешние и внутренние изломы кровли);
• Конек;

Сплошная обрешетка здесь нужна для надежного крепления доборных элементов, выполненных из листовой стали. Они не имеют достаточной жесткости и нуждаются в прочном и стабильном основании.

Общие рекомендации:

• Для крепления обрешетки к брусу контробрешетки лучше использовать оцинкованные ершеные гвозди. Использование саморезов, особенно черных, нежелательно, т.к. они изготавливаются из очень хрупкого металла и легко ломаются при нагрузках.
• При ширине ската более 6 м стыковать доски обрешетки нужно по центру бруска контробрешетки, соединение досок на весу не допускается.

Для удобства укладки обрешетки обычно изготавливается шаблон из деревянного бруска. До начала работ желательно приложить шаблон к листу металлочерепицы и убедиться, что точки крепления саморезов действительно приходят в середину 100 мм доски обрешетки. Не исключено, что это шаблон с предыдущего объекта, на котором монтировали совсем другую черепицу.

 Монтаж обрешетки под металлочерепицу

Что еще потребуется для сборки металлочерепичной кровли

На этом этапе основное покрытие уже готово к эксплуатации, то есть постройка надежно защищена от любых погодных капризов. Можно привести кровлю в порядок (убрать мусор, стружку, подкрасить сколы и царапины декоративного покрытия) и временно о ней забыть. Так поступают, если по каким-либо причинам приходится приостановить строительные работы до следующего сезона, а иногда и дольше.

Важно! Полный монтаж металлочерепицы под ключ еще предусматривает установку элементов безопасности и водостока, что желательно не откладывать в долгий ящик. Об осуществлении этих этапов работ читайте здесь.

Преимущества использования металлочерепицы

Выбирая металлочерепицу в качестве основного материала покрытия вашей крыши, необходимо учитывать, что это современный покрывной материал, обладающий огромным перечнем достоинств.

Технические характеристики, а также высокие эксплуатационные свойства позволяют удерживать высокий уровень потребительского спроса на рынке отечественных покрывных материалов. Сегодня можно подобрать небходимый покрывной материал для любого вида скатных крыш, соответствующий различным требованиям. Строительные магазины готовы предложить покупателю продукцию различных торговых марок и производителей.

Для принятия окончательного решения при выборе данного материала следует более подробно рассмотреть его преимущества и недостатки.

Преимущества кровли из металлочерепицы:

• по сравнению с другими покрывными материалами (керамическая черепица и шифер);
• простота и легкость проведения монтажных работ по устройству кровли  (возможность установки при определенных навыках);
• широкий ассортимент цветовой палитры (свыше 40 оттенокв);
• наличие ребер жесткости, что обеспечивает высокую прочность материала;
• высокие технические свойства и эксплуатационные характеристики;
• соответствие современным требованиям;
• экологичность.

Одним из рассмотренных нами недостатков является шум при ударах града и дождя. Кроме этого при самостоятельном раскрое кровли остается большой объем отходов профилированного материала.

При грамотном анализе основных преимуществ и недостатков данного материала вывод становится очевиден даже не специалисту. Покрытие из металлочерепицы довольно прочное и красивое.

При соблюдении всех рассмотренных конструкционных особенностей такой кровли и моментах проведения монтажных работ крыша из металлочерепицы гарантировано простоит около 50 лет.

Однако следует помнить, что плоские кровли профилированным металлическим листом не кроются. Уклон крыши под покрытие металлочерепицей составляет от 1,5-2 до 11 градусов.

Надеемся, что рассмотренные советы и рекомендации помогут определить конструкцию вашей крыши, основные ее узловые элементы, особенности комплектации и устройства.

Устройство кровли из металлочерепицы: технология и выбор конструкции

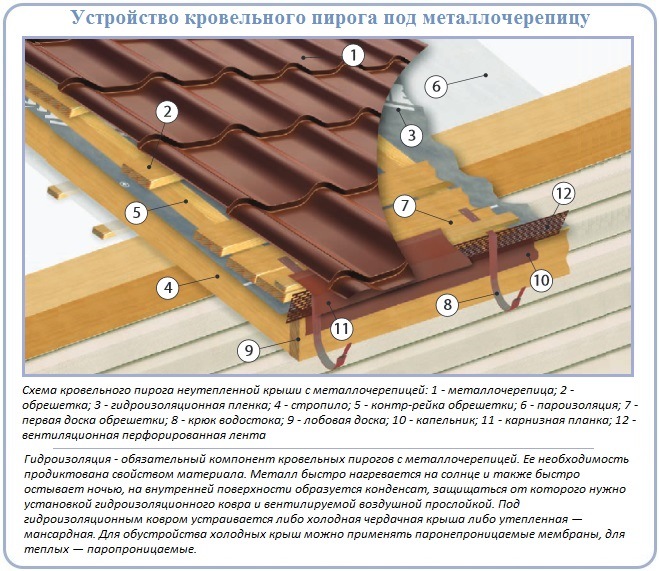

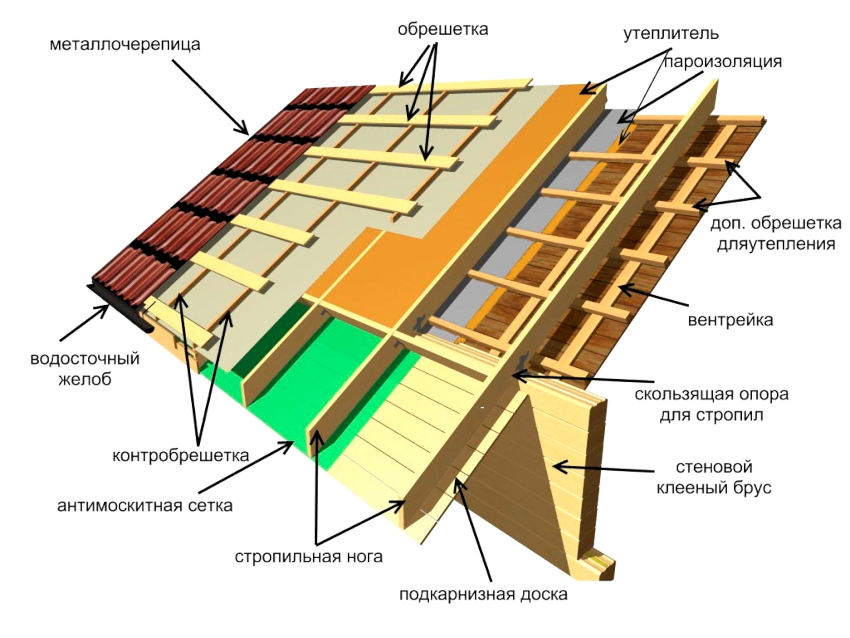

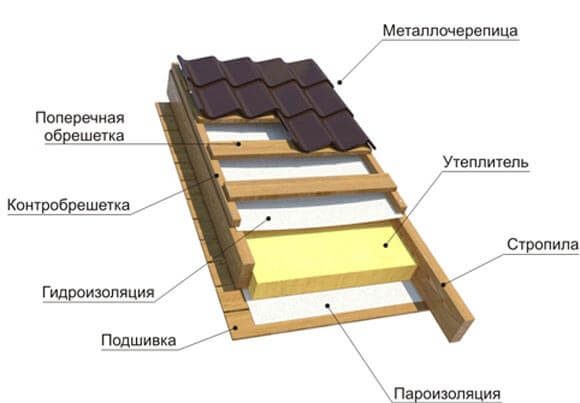

Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.

Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.

Конструкция холодной кровли

Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.

Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.

Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.

Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.

Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.

Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):

• Гидроизоляция.
• Контробрешетка.
• Обрешетка.
• Металлочерепица.

Устройство холодной крыши

Пирог теплой кровли содержит большее количество слоев.

Устройство мансардной кровли

Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.

Теплоизоляция укладывается в пространства решеток, образуемых стропилами.

К числу наиболее распространенных материалов для утепления относятся:

1. экструдированный пенополистерол;
2. пенопласт;
3. стекловата;
4. базальт;
5. керамзит.

Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.

Пароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.

Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.

Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.

Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:

• Пароизоляция.
• Нижняя обрешетка (изолирует пароизоляцию от теплоизоляции).
• Утеплитель.
• Гидроизоляция.
• Контробрешетка.
• Обрешетка.
• Металлочерепица.

Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.

Кровля из металлочерепицы: технология создания утепленной крыши

Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.

ВАЖНО! Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.. Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.

Этап Монтаж черепицы. Основные правила

1. Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
2. В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
3. Саморезы до6ны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
4. В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Обход трубы дымохода

Схема обхода трубы металлочерепицей

Чтобы качественно произвести работы по обходу трубы необходимо, чтобы дымоход был оштукатурен, и к его бокам плотно прилегала гидроизоляция. Листы металлочерепицы, находящиеся по бокам от трубы обрезаются по линии штамповки, при этом расстояние от листов до трубы не должно превышать 15 см. Далее производится установка фартуков, сначала боковых, а затем нижнего и верхнего. Для боковых фартуков обязательное условие, чтобы они перекрывали хотя бы один гребень волны, поэтому сторона, прилегающая к кровле должна быть не менее 20 см.

Инструкция по монтажу металлочерепицы (Монтеррей и ее аналогов)

Инструменты и оборудование

Монтаж металлочерепицы Монтеррей и ее аналогов необходимо начинать с подготовки необходимого инструмента. Вам понадобятся:

1. Ручные ножницы по металлу.2. Ножовка по металлу (с мелкими зубьями).3. Просечные ножницы по металлу.4. Специальная насадку на дрель для резки металла.5. Электрические высечные ножницы.6. Электролобзик.7. Дисковая пила.8. Болгарка с абразивным кругом.

• инструмент для резки листов металлочерепицы (МЧ);
• шуруповерт (лучше аккумуляторный);
• молоток средних размеров;
• длинная ровная рейка или правило;
• маркер.

• ножницы по металлу (ручные и электрические);
• ножовку или электрическую сабельную пилу с соответствующими полотнами;
• электрические просечные ножницы;
• электролобзик;
• дисковую пилу с победитовыми зубьями.

По окончании работ тщательно удалите металлические опилки, иначе они, ржавея, испортят полимерное покрытие МЧ.

Внимание! Ни в коем случае не разрезайте металлочерепицу инструментами с абразивными кругами («болгаркой»). Иначе под воздействием высоких температур разрушится не только слой полимера, но и цинковое покрытие. Результат будет неутешительный: начнется бурный процесс ржавления, на вашей кровле появятся ржавые потеки.
