Конек для металлочерепицы. Монтаж, уплотнитель для конька

Установка конька на металлочерепицу

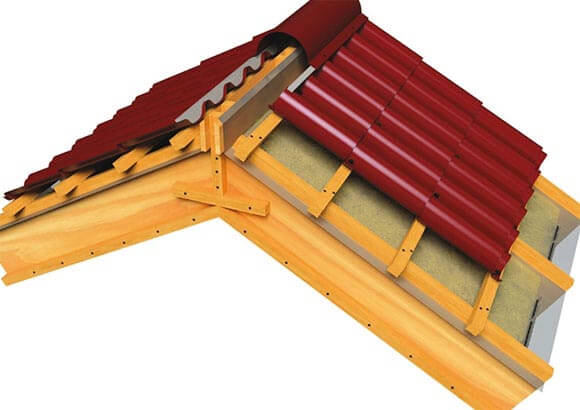

Монтаж конька – заключительный этап кровельных работ при устройстве двускатной крыши. Назначение этой детали – перекрытие зазора между скатами крыши в верхнем ее ребре.

Результатом правильной установки конька будет не только отсутствие протечек, но и качественная вентиляция чердачного помещения и подкровельного пространства.

А это, как известно, — залог прочности и долговечности деревянных элементов стропильной конструкции.

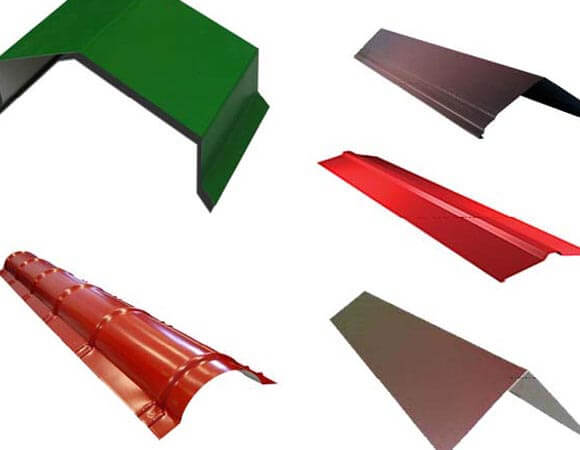

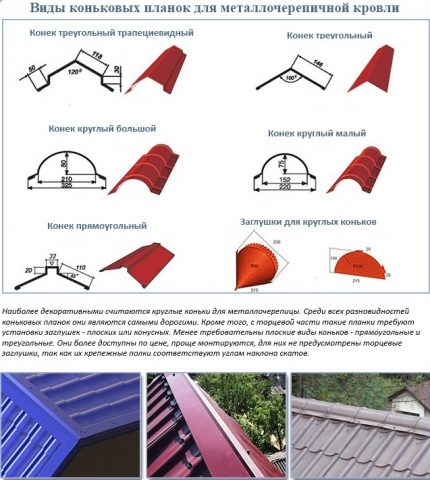

Виды конька

На сегодняшний день любой вид металлочерепицы комплектуется коньковыми деталями соответствующей фактуры и расцветки. Наибольшее распространение получили такие виды конька:

1. Полукруглый. Наиболее привлекательный с точки зрения эстетики вариант. Торцы такого конька закрываются специальными заглушками.

2. Прямоугольный (коньковая планка). Этот вид конька обходится дешевле, чем полукруглый; при этом заглушки для его монтажа не требуются.

3. Декоративный конек. Имеет узкий профиль, выполняет сугубо эстетические задачи. Встречается реже, чем два вышеописанных типа, поскольку применяется для отделки крыш шатрового типа, а также беседок и шпилей.

При покупке конька обращайте внимание на ширину его полок (это та самая часть, которая лежит непосредственно на скатах). Если производитель решил сэкономить и сделал полки уже, чем 150 мм – скорее всего под такой конек ветром будет задувать снег.

Еще одна немаловажная деталь – обортовка конька. Этот элемент делает элементы конька более жесткими, а также улучшает их внешний вид.

Установка конька на металлочерепицу инструкция

При покупке конька учитывайте, что его детали монтируются с нахлестом в 50 мм. Перед началом монтажных работ необходимо закрепить трап для удобства перемещения вдоль верхнего ребра кровли. Вот, что вам понадобится для выполнения работ:

— строительный шнур;

— электродрель с насадкой для ввинчивания саморезов или шуруповерт.

Хорошо, если у вас будут помощники (оптимальное количество – два человека). Делать такую работу в одиночку непросто – много сил отнимает перемещение вдоль конька.

Монтаж конька осуществляют в такой последовательности

Как установить конек для … Конек для крыши из металлочерепицы: как … Установка конька на металлочерепицу, видео

1. Убедитесь, что скаты крыши пересекаются по прямой линии. Максимально допустимое отклонение – 20 мм. Более существенные дефекты необходимо выправить.

2. В коньковые пазы уложите тонкий слой стекловаты (слишком толстая прослойка ухудшит циркуляцию воздуха). По желанию заказчика конек может комплектоваться заводскими уплотнительными деталями. В зависимости от материала они могут быть:

• саморасширяющимися (пенополиуретан, пропитанный акрилом или другим полимером);
• профильными (специальный вид вспененного полиэтилена);
• универсальными (полиуретановая пенка). Эти детали отличаются надежностью и удобством монтажа, но стоят они гораздо дороже, чем стекловата.

Уплотнять коньковый паз следует даже при широких полках конька, если этого не сделать, снег будет задуваться под крышу.

3. Находясь на трапе, попросите ваших помощников подать вам два противоположных коньковых уголка.

4. Уложите металлочерепицу-конек на наружную кромку конька крыши так, чтобы он был вровень с крайними листами покрытия. Следите при этом, чтобы вертикальный зазор не был слишком широким и смотрелся пропорционально. Один из помощников на противоположной стороне крыши должен наблюдать за тем, чтобы внутренний край доборного элемента устанавливался без перекосов и не съезжал.

5. Если детали уложены правильно – прикрутите внешний край конька к кровле.

6. Аналогичным способом смонтируйте следующий элемент.

7. Концы шнура закрепите на нулевой точке (ребре) коньков любым удобным способом.

8. По линии шнура выровняйте и закрепите внутренние стороны коньковых уголков.

9. Таким же образом, ориентируясь на линию шнура, необходимо установить оставшиеся детали.

Общие указания по креплению

1. Саморезы необходимо вкручивать с таким шагом, чтобы уголки не издавали хлопающих звуков. Иначе в ветреную погоду конек будет вести себя слишком шумно.

2. Саморезы ввинчивают в гребень волны металлочерепицы. При этом необходимо использовать уплотняющие прокладки, которые поставляются в комплекте с деталями конька.

3. Закрепив последнюю деталь, попросите вашего помощника с противоположной стороны удостовериться визуально, что все коньковые детали уложены и зафиксированы правильно.

Как видно, работы по монтажу конька не отличаются большой сложностью. Залог вашего успеха – внимательность, точность и аккуратность. В этом случае металлочерепичная крыша прослужит вам очень долго без протечек и ремонта.

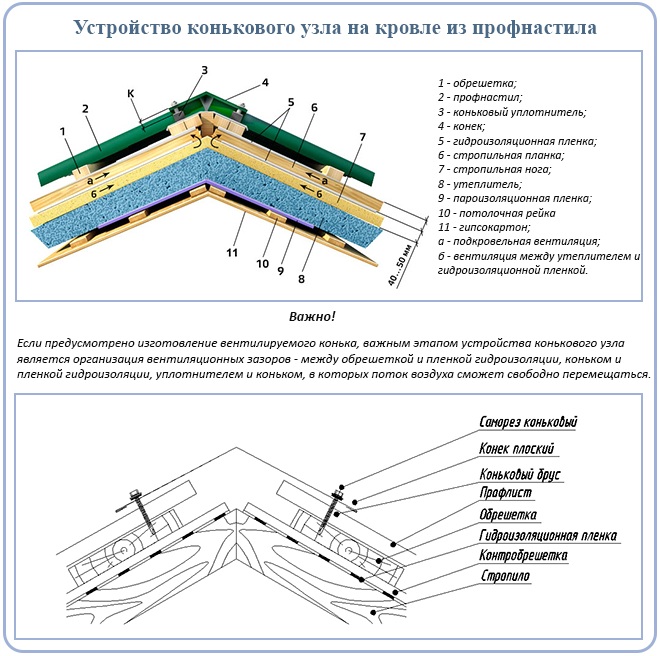

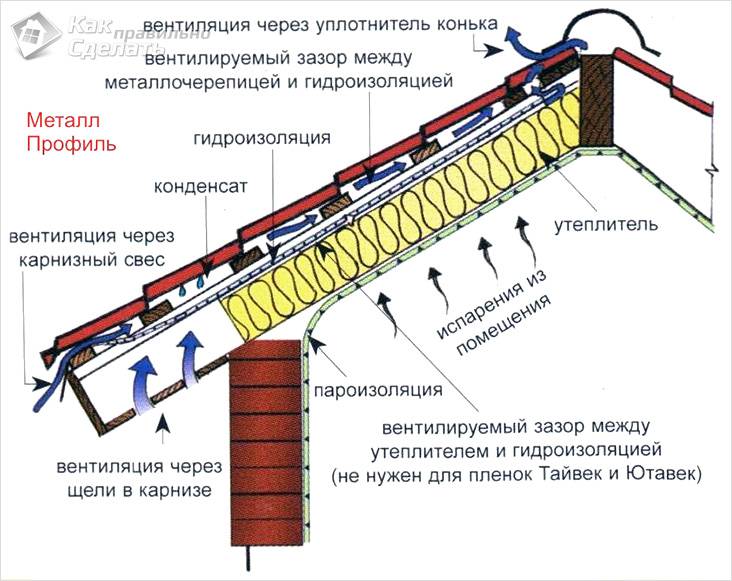

Устройство конька для металлочерепицы

Коньки для металлочерепицы состоят из следующих компонентов :

• коньковая планка для вентиляции;
• коньковый уплотнитель.

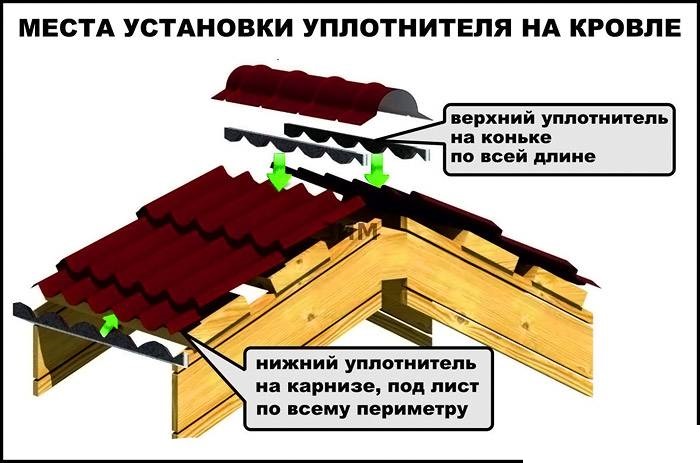

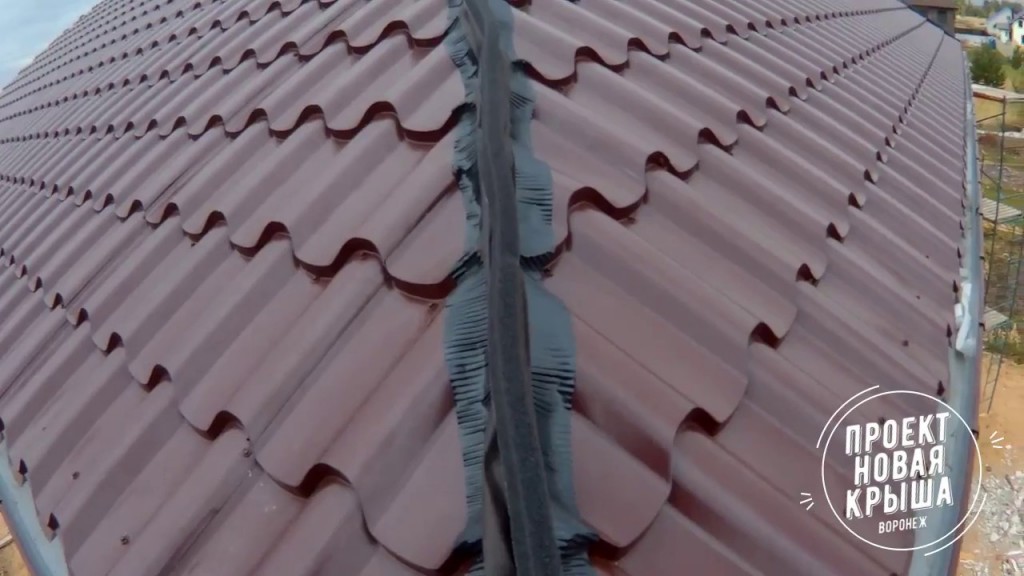

Уплотнитель под конек на металлочерепицу выполняет одну из самых важных функций – защищает внутреннее пространство крыши от попадания атмосферных осадков, пыли и мусора. В случае его деформации протечки крыши не избежать, что негативно отразится на её эксплуатации и общем состоянии. Довольно часто причиной таких проблем является некачественный монтаж крыши, который выполнялся с нарушением технологии строительства или применением заведомо некачественных материалов. По этой причине экономить на приобретении уплотнителя не рекомендуется, потому что это может снизить срок эксплуатации теплоизоляционного слоя материала и стропильной системы. Сегодня на рынке представлено несколько разновидностей уплотнителя под конек :

• универсальный;
• саморасширяющийся;
• профильный.

Профильный уплотнитель изготовлен из вспененного полиэтилена, который не пропускает влагу, но отлично пропускает воздух, что дает основание использовать его для системы вентиляции кровли. Характерной особенностью профильного уплотнителя является повторение конфигурации формы кровли, что обеспечивает хорошую надежность герметизации.

Универсальные уплотнители изготавливают из полиуретановой пленки, которая выступает в качестве обычного фильтра от пыли и мусора, при этом не препятствует проникновению воздуха в подкровельную область. Универсальный уплотнитель абсолютно безвреден для человека и имеет самоклеющееся основание, которое надежно крепит его на любой поверхности. Помимо этого универсальный уплотнитель не поддерживает горение, что значительно расширяет сферу его применения.

Саморасширяющийся уплотнитель выполняется из пенополиуретана, пропитанного полимерным веществом (в большинстве случаев это акрил). Одно из основных назначений конька для металочерепицы – это закрыть верхние кромки листов кровельного материала и надежно закрепить скаты крыши между собой.

Обратите внимание, что крепить конёк под металлочерепицу с шириной менее 15 сантиметров не рекомендуется, так как это стает причиной попадания атмосферных осадков на чердак.

Устройство конька для металлочерепицы

Коньки для металлочерепицы состоят из следующих компонентов:

• коньковая планка для вентиляции;
• коньковый уплотнитель.

Уплотнитель под конек на металлочерепицу выполняет одну из самых важных функций – защищает внутреннее пространство крыши от попадания атмосферных осадков, пыли и мусора. В случае его деформации протечки крыши не избежать, что негативно отразится на её эксплуатации и общем состоянии. Довольно часто причиной таких проблем является некачественный монтаж крыши, который выполнялся с нарушением технологии строительства или применением заведомо некачественных материалов. По этой причине экономить на приобретении уплотнителя не рекомендуется, потому что это может снизить срок эксплуатации теплоизоляционного слоя материала и стропильной системы. Сегодня на рынке представлено несколько разновидностей уплотнителя под конек:

• универсальный;
• саморасширяющийся;
• профильный.

Профильный уплотнитель изготовлен из вспененного полиэтилена, который не пропускает влагу, но отлично пропускает воздух, что дает основание использовать его для системы вентиляции кровли. Характерной особенностью профильного уплотнителя является повторение конфигурации формы кровли, что обеспечивает хорошую надежность герметизации.

Универсальные уплотнители изготавливают из полиуретановой пленки, которая выступает в качестве обычного фильтра от пыли и мусора, при этом не препятствует проникновению воздуха в подкровельную область. Универсальный уплотнитель абсолютно безвреден для человека и имеет самоклеющееся основание, которое надежно крепит его на любой поверхности. Помимо этого универсальный уплотнитель не поддерживает горение, что значительно расширяет сферу его применения.

Саморасширяющийся уплотнитель выполняется из пенополиуретана, пропитанного полимерным веществом (в большинстве случаев это акрил). Одно из основных назначений конька для металочерепицы – это закрыть верхние кромки листов кровельного материала и надежно закрепить скаты крыши между собой.

Обратите внимание, что крепить конёк под металлочерепицу с шириной менее 15 сантиметров не рекомендуется, так как это стает причиной попадания атмосферных осадков на чердак.

Этапы проведения работы

Работа начинается с проверки готовой кровли. Верхние части скатов должны быть ровными, лежать на одной горизонтальной прямой. Допускаются расхождения в 2 см.

От одного фронтона до другого необходимо натянуть шнурку. Желательно, чтобы у вас был помощник. Без него будет достаточно сложно справиться с данным видом кровельных работ. Шнурка выравнивается с помощью уровня и временно крепится саморезами на противоположных углах крыши. При необходимости ее позже можно будет поднять повыше.

На край профнастила происходит крепление полосы уплотнителя или коньковой вентиляционной ленты, соответствующие вашему виду листов.

Первый элемент укладывается с противоположной стороны от ветров и дождей. Он прикручивается кровельными саморезами на расстоянии 200-300 мм (в зависимости от рисунка профнастила) через верхнюю гофру к заранее прикрепленным под профнастил брускам, идущим параллельно оси конька.

Чтобы выполнить максимально качественный монтаж такого материала, как профнастил, не нужно вкручивать все саморезы сразу. Желательно наживить элементы на 2-4 метиза каждый. Крепление последующих происходит с нахлестом 100-200 мм. После этого нужно еще раз проверить по шнурке и с помощью уровня и только тогда докрутить остальные крепежные элементы. Лишние дырки вашей кровле ни к чему.

Если устройство вашей крыши имеет полукруглый вид, то для того чтобы завершить монтаж, необходимо крепить заглушки с торцов конькового элемента.

Крепление профнастила на крышу необходимо выполнять качественно. Правильно установленный конек и гарантирует сухость и долговечность крыши, а как следствие, теплую и комфортную обстановку в вашем доме.

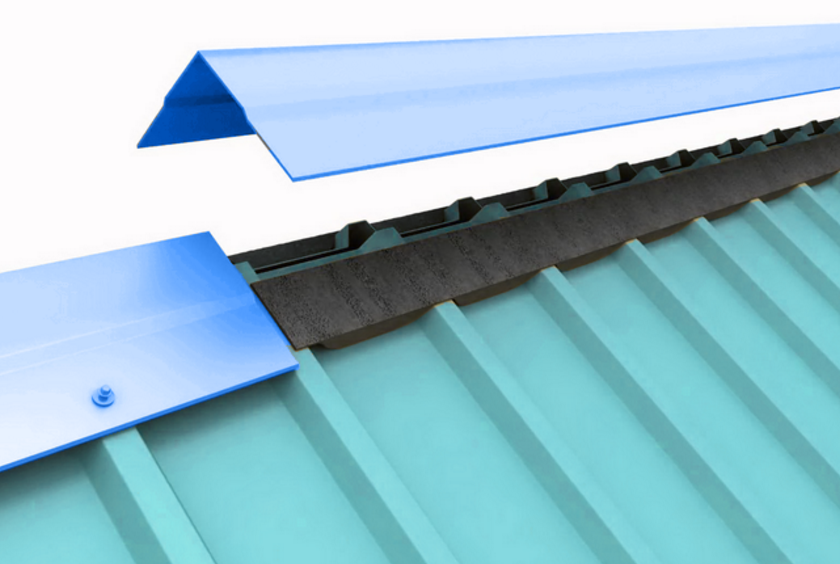

Установка кровельного конька с уплотнителем

Перед тем как приступить к монтажу доборного конька, следует убедиться в прямолинейности коньковой оси кровли.

Сделать это можно, закрепив бечевку на одной из сторон крыши и протянув ее к другой стороне по линии смыкания кровельных элементов.

Максимальное отклонение плит материала от воображаемой прямой оси не должно превышать двадцати миллиметров.

При отсутствии выявленных проблем можно переходить к подготовке доборной детали и уплотнителя.

В ходе процедур, предваряющих установку кровельного конька, особое внимание следует уделить его планке или «подошве»: углы ее сгибов следует подогнать к углам соединения скатов кровли.

Чтобы осуществить данный процесс, следует либо согнуть, либо, наоборот, разогнуть планку таким образом, чтобы ее крепежные элементы могли плотно прилегать к кровельному материалу в соответствии с углом наклона скатов.

В ходе проведения данных работ форма стандартных, треугольных кровельных коньков, почти не меняется, чего нельзя сказать о круглых коньках.

Они могут значительно деформироваться и потерять привлекательный внешний вид.

Поэтому последние следует подбирать с особой тщательностью, стараясь еще в магазине найти ту модель, крепежная ниша которой будет максимально соответствовать углу, образованному в процессе стыка верхних кровельных плит.

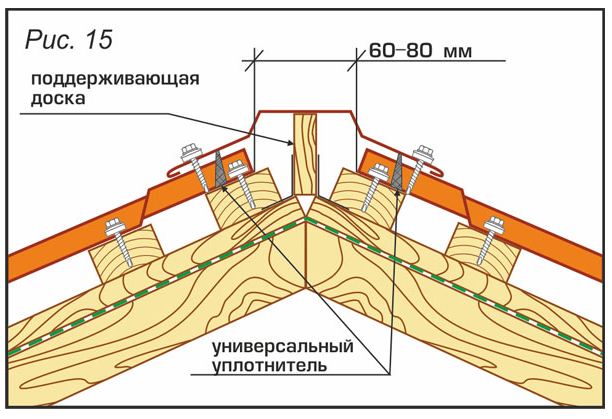

Кровельный конек следует монтировать поверх торцевой планки кровли, защищенной уплотнителем, не встык, а внахлест, следя за тем, чтобы его внешние края выступали за пределы крыши на двадцать или тридцать миллиметров.

В ходе установки доборного элемента, состоящего из нескольких звеньев, последовательно соединяющихся друг с другом в процессе монтажа, важно следить за правильной стыковкой всех швов.

Видео:

Информация о правильной стыковке сборных деталей содержится в инструкции по эксплуатации, вложенной в комплект.

В некоторых случаях элементы достаточно установить внахлест и закрепить при помощи саморезов и специальных резиновых прокладок, в других – в ходе данного процесса придется задействовать не только болты, но и самоотвердевающие смеси, повышающие герметичность образующихся «швов».

Дополнительно повысить герметичность верхнего шва крыши можно, сформировав слой уплотнителя, проложенного под рельефной частью устанавливаемого доборного элемента.

Именно уплотнитель сможет стать надежным промежуточным звеном, которое не только убережет места стыка доборной детали и кровельных элементов от быстрого ржавления, но и защитит внутреннее пространство мансардного помещения от негативного влияния погодных факторов.

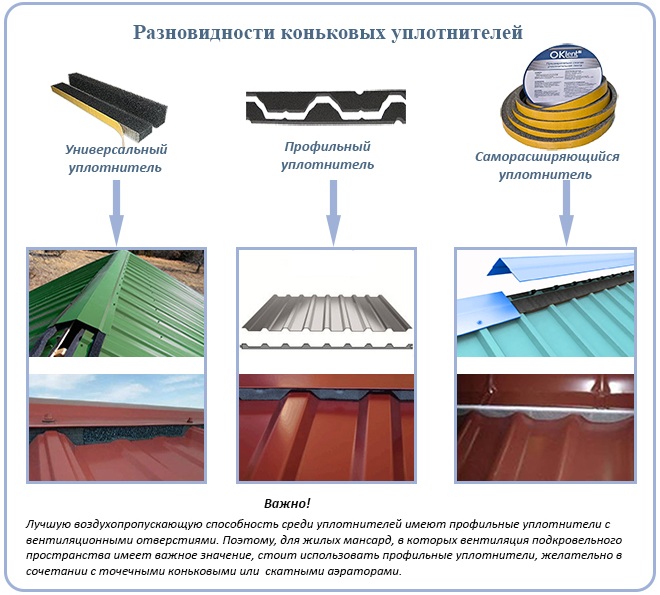

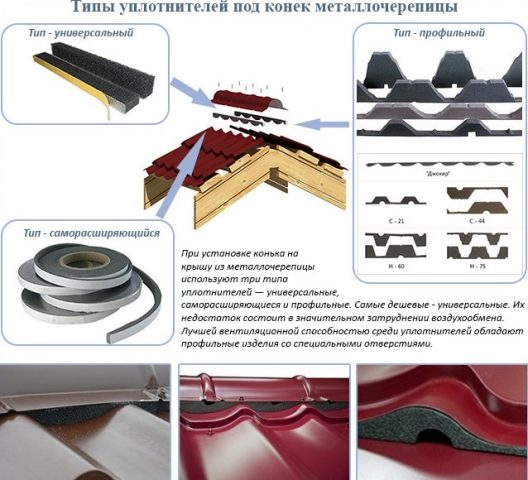

Выбор уплотнителей для коньковых планок

Перед тем, как крепить конек на металлочерепицу, нужно внимательно осмотреть коньковое соединение. При правильном проведении монтажных работ максимальный зазор не будет превышать 20 мм. Если же имеющиеся зазоры превышают указанную величину, то конструкцию придется дополнить уплотнителем.

Существуют следующие виды уплотнителей:

1. Саморасширяющиеся. Данная категория уплотнителей изготавливается на основе пенополиуретана и полимерных добавок, которые обеспечивают защиту материала от влаги. Такой материал наносится при помощи специального пистолета и практически моментально расширяется, заполняя все свободные полости. На полное застывание уходит несколько часов. Саморасширяющиеся уплотнители дешево обходятся и быстро наносятся.
2. Профильные. Для изготовления профильных уплотнителей используется ячеистый вспененный полиэтилен. Изделия данного вида идеально подходят для монтажа кровли из металлочерепицы благодаря своей форме, которая полностью повторяет форму краев листового покрытия. Такое уплотнение обходится немного дороже предыдущего, но взамен появляется нормальная вентиляция конька крыши под металлочерепицу.
3. Универсальные.

   Универсальные уплотнители вполне заслуживают своего названия – они подходят для обработки любого конькового соединения. В качестве уплотнительного материала в данном случае выступает минеральная вата, стекловата или льноволокно. Конечно, работать с такими материалами сложнее, но в результате получается достаточно надежная конструкция.

Использовать коньковые уплотнители желательно даже в том случае, если коньковое соединение на первый взгляд кажется надежным – лучше заблаговременно обеспечить кровле дополнительную защиту, чем потом тратиться на дорогостоящий ремонт.

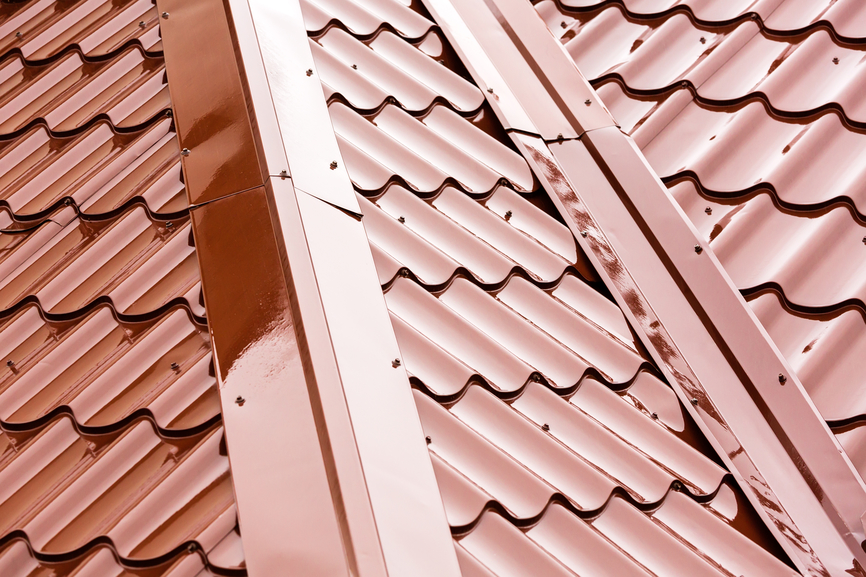

Установка конька

Установочная схема полукруглого конька

Конек-металлочерепица имеет только одно назначение: замкнуть собой верхние кромки листов покрытия для кровли и прочно связать этим скаты вашей кровли.

Стоит обратить внимание! Рекомендуется выбирать ширину полок конькового уголка не менее 15 см. В другом случае, крепкие зимние ветра могут намести снег в помещение чердака.

Плюс к этому, следует упомянуть, что коньки, которые не имеют обортовку, владеют плохой жесткостью и после того как провели монтажные работы плохо смотрятся снизу.

Сперва вам нужно приобрести набор железных коньков, высчитанный по длине крыши. Не забывайте при этом учитывать необходимый нахлест их друг на друга не меньше 5 см.

Перед кровельными работами приготовьте трап и страховку. Из инструментов вам непременно потребуются ремонтный шнур, саморезы и электрическая дрель с насадкой под них или шуруповерт.

Лучше всего работу делать вместе, а самый лучший вариант втроем с напарниками, так как перемещения туда-сюда по верхнему коньковому ребру крыши весьма затруднительны.

Помощники сделают легче вам задачу.

1. Первое, что вам нужно будет выполнить – удостовериться, что коньковая ось идеальная (это участок, где смыкаются все верхние края кровли). Маленькая степень кривизны (меньше 2 см) не может отобразиться на монтируемом коньке. Но более важные отклонения потребуется по максимуму поправить.
2. Даже если вы приобрели доборные детали с шириной полок больше 20 см, не забывайте положить в коньковые пазы лёгкую прослойку стекловаты. Не перестарайтесь с уплотнением, в другом случае можно нарушить вентиляцию. Данная мера отведет опасность крышу от ветра, заметающего снег под волны листов крыши.
3. Можете применять и промышленные уплотнители, говоря иначе «филеры», какие уже были описаны нами выше. Следует сразу предупреждать, что они очень дороги.
4. Дальше ваш подающий помощник обязан подцепить один коньковый уголок, примите его. Ваш второй напарник на находящейся напротив стороне крыши обязан выполнить тоже.
5. Потом металлочерепица-конек обязана быть вами положена на внешнюю кромку конька кровли, наравне с крайними из листов покрытия. Непременно исполняйте пропорции и постарайтесь не позволить избыточного отвесного зазора.
6. Ваш помощник, сейчас, на находящейся напротив стороне кровли обязан смотреть за тем, чтобы внутренний край доборного компонента  кровли не съезжал, или не перекашивался, относительно оси.
7. Если прошло все хорошо, закрепите внешний край конька к крыша дюбелями. Тоже нужно выполнить и с другим компонентом. После этого настает очередь шнура. Его кончики зафиксируйте на ребре, нулевой точке железных коньков, любым удобным для вас способом. Чуточку приподнявшись над шнуром, взгляните на линию конька.
8. По данному ориентиру разровняйте и закрепите внутренние стороны коньковых уголков.
9. После этого можете устанавливать оставшиеся планки, наблюдая за их положением, относительно шнура.
10. Про то, как крепить конек на металлическую черепицу. Саморезы вкручивайте часто и редко. Просто, иногда, контролируйте уголки, чтобы они не хлопали. В другом случае, при крепком ветре вы станете слышать раздражающие звуки.

Когда зафиксируйте дюбелями, по гребням волн черепицы, все коньковые уголки, спросите у стоящего снизу помощника: все ли хорошо? Если услышите утвердительный ответ, нужно собрать шнур и опускайтесь на землю – ваша работа завершена.

Конструкция коньков для металлочерепицы

Основными конструктивными элементами коньков под металлочерепицу являются:

Рисунок 2. Коэффициент уклона.

• вентиляционная планка;
• вентиляционная лента;
• уплотнитель;
• крепежные элементы.

Подобное устройство конька крыши из металлочерепицы позволяет надежно закрепить изделие к металлическим листам и обеспечить его высокую функциональность. Одним из самых важных элементов водосточной системы кровли является уплотнитель. Именно он защищает стропильную систему и чердачное пространство от атмосферных осадков и различного мусора. Уплотнитель монтируется между коньковой планкой и металлическими листами (рис. 3).

Уплотнители бывают нескольких типов:

1. Профильный. Изготавливается из вспененного полиэтилена. Данный материал характеризуется прекрасной влагозащищенностью и воздухопроницаемостью, благодаря чему кровля из металлочерепицы сохраняет естественную вентиляцию воздуха. Еще одним преимуществом полиэтилена является способность принимать форму кровельных листов, тем самым обеспечивая отличную гидроизоляцию.
2. Универсальный. Производится из полиуретановой пленки. Надежно защищает внутреннее пространство от пыли и влаги.
3. Саморасширяющийся. Изготавливается из пропитанного акрилом пенополиуретана. Крепится к основанию с помощью самоклеящейся пленки.

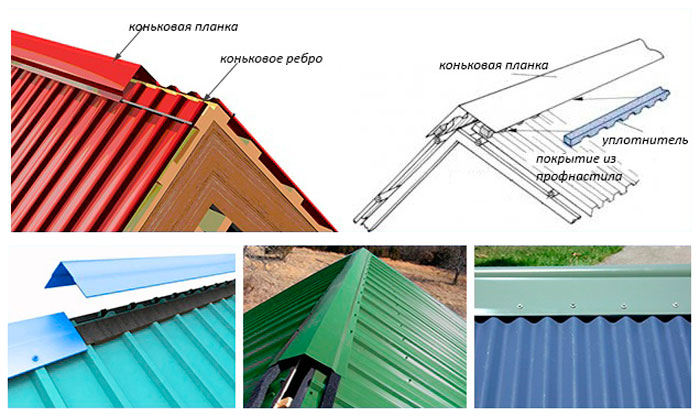

Уплотнитель для конька на кровлю из профлиста

Наличие дополнительного уплотнительного материала создает небольшое сопротивление потокам воздуха и уменьшает эффективность системы вентиляции, но без него не обойтись.

• Во-первых, тонкая стальная полоска конька будет промерзать насквозь, а значит, водяные пары будут замерзать на деревянном коньке крыши.

• Во-вторых, уплотнитель препятствует попаданию под накладку насекомых, грызунов и даже мелких птиц, которым очень нравится делать гнезда в утеплителе.

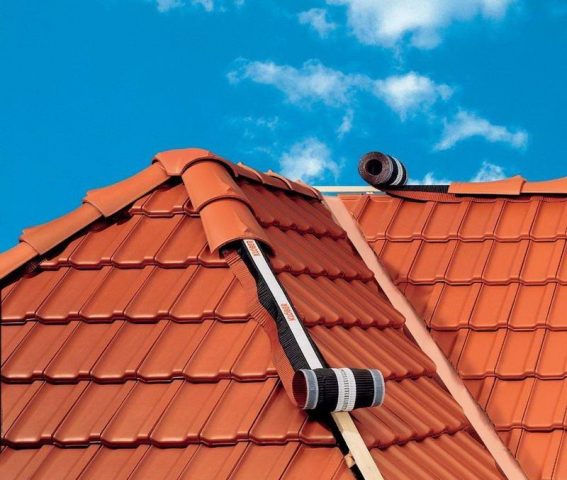

Стандартный утеплитель представляет собой сложенную гармошкой ленту из геотекстильного полотна, с пришитыми на краях алюминиевыми полосками. Для крепления на алюминий нанесен толстый слой бутилкаучука, очень хорошо прилипающий к металлической поверхности профнастила.

Как закрепить коньковый профиль для поликарбоната?

При монтаже следует учитывать некоторые особенности, что обусловлено тем, что специализированный коньковый профиль удобен, не дорог, имеет хороший внешний вид, но не всегда долговечен. Время эксплуатации серьезно сокращается при условии, что технические правила установки не соблюдаются.

Среди особенностей, которые необходимо принимать во внимание:

• поликарбонатные панели нельзя монтировать впритык к краю конька, потому что профиль обладает широким пространством между листами – оно составляет не менее 40 мм;
• если панели монтируются без учета представленного зазора, профиль некуда будет вставить;
• ближайшие к коньку края листов необходимо оставить свободными, без креплений.

Сам конек необходимо устанавливать последним, после того, как все остальные материалы уже были установлены. По краю листов закрепляется перфорированная лента. Она предназначена для задерживания пыли и пропуска влаги. Для закрепления каркаса используются кровельные саморезы, которые пробивают материал насквозь и закрепляют его к несущей конструкции.

Профиль рекомендуется крепить таким образом, чтобы средняя зона, которая свободна от листов, не контактировала с несущей конструкцией. Это создается для обеспечения возможности термического сужения и расширения профиля. Если подобная возможность будет присутствовать, то в локациях соприкосновения с несущей конструкцией не будет возникать трения, изгибов и различных деформаций. Ниже рассмотрим пошаговую инструкцию, которая научит установить конек поликарбоната.

Ассортимент наборных коньков

Если раньше приходилось думать, как оборудовать внешний угол между скатами крыши, то сейчас достаточно прийти в строительный магазин и подобрать готовый конек в цвет металлочерепицы приглянувшейся формы. Производители предлагают следующие варианты:

1. Полукруглые модели. Металл, которому с помощью прессовки придают полукруглую форму. С торцевых сторон на наборный конек такой формы необходимо крепить заглушки, чтобы закрыть пустоты, в которые может попасть снег, вода или ветер. Самый дорогостоящий из всего ассортимента коньков.
2. Прямые модели. Выполнены в форме прямоугольника, его используют для вальмовых, двухскатных, трехскатных типов крыш для оформления конька. Крепление прямоугольного профиля обойдется дешевле, чем полукруглого, однако выглядеть такое соединение будет незамысловато.
3. Треугольные модели. Полностью повторяют геометрию угла между скатами, поэтому их монтаж не подразумевает использование заглушек. Самый дешевый способ закончить кровельные работы на крыше из металлочерепицы.
4. Декоративные модели. От остальных видов конька они отличаются своим назначение. Крепление декоративных элементов с узкими полочками не решает проблем с гидроизоляцией щели между стыками, а просто придает аккуратный вид.

При выборе металлического конькового соединения нужно обращать внимание на ширину полочек и наличие обортовки. Модели без обортовки не обладают достаточное жесткостью, чтобы оставаться ровными, если крепить их саморезами. А узкие полки, ширина которых меньше 150-200 мм не способны эффективно защищать от проникновения воды и снега.

Что такое конек на металлочерепицу?

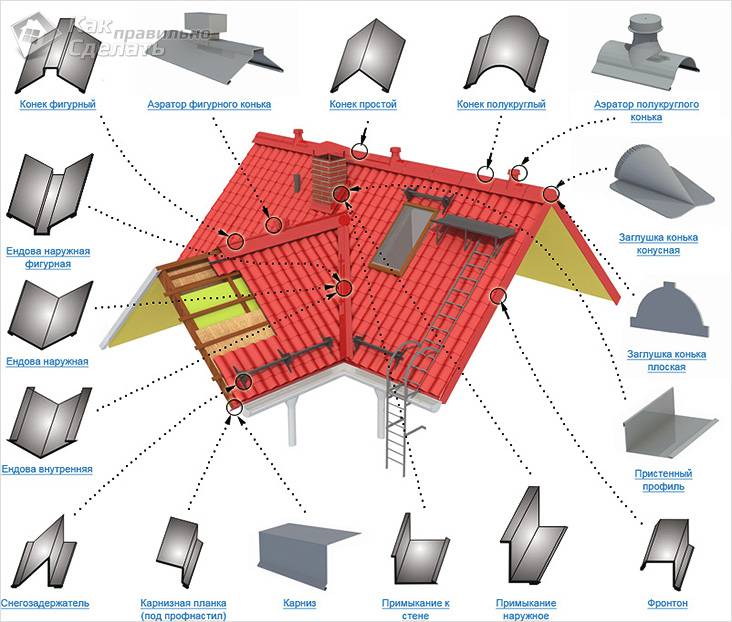

В комплектацию к коньку входят дополнительные изделия и аксессуары, среди которых имеются крепежные детали и уплотняющие шайбы, благодаря чему обеспечивается герметичность, и кровельное покрытие не пропускает влагу.

Комплектующие элементы изготавливают из того же материала, из которого выполняется устройство конька крыши из металлочерепицы с учетом его цвета. Устанавливают его на скатных крышах для оформления верхнего ребра вне зависимости от и назначения здания – это может быть промышленное строение, жилой дом, дача и т.д. Поскольку крыши отличаются по форме и сложности обустройства кровли, то также подразделяют.

Видео про устройство конька

– это оптимальный вариант строительства надежной и долговечной кровли. Конструкция такой крыши предполагает использование листов металлочерепицы и дополнительных аксессуаров. Конёк для металлочерепицы является неотъемлемой составляющей крыши, которая обеспечивает нормальные условия эксплуатации и является основным вентиляционным каналом всей кровельной конструкции. Он прекрасно справляется с этой задачей, пропуская всю влагу из подкровельного пространства и задерживая мусор и пыль с улицы.
