Классификация и строительные свойства грунтов

Строительные свойства грунтов

Особенности грунтов обусловлены составом, взаимоотношением и взаимодействием составляющих породы. Характеризовать грунты можно по физико-механическим признакам, магнитным, электрическим, водным и др. Нас интересуют строительные свойства грунтов, а это в большей степени физико-механические особенности: полагаясь на них, специалисты производят все расчеты при строительно-монтажных работах, выбирают технологию разработки почвы. Эти характеристики грунта определяют физическое состояние почвы и состояния, которые возникают в результате каких-либо воздействий на грунт. Итак, строительные свойства грунтов:

• плотность;
• влажность;
• сцепление;
• разрыхляемость;
• угол естественного откоса;
• удельное сопротивление резанию;
• водоудерживающая способность.

Читайте Правила проведения землеройных работ. Безопасность труда

Плотность — масса единицы объема грунта, выражается в кг/м3 или т/м3. Плотность несцементированных пород может достигать 2,1 т/м3, скальных — 3,1 т/м3.

Влажность характеризуется отношением массы воды в почве к массе сухой почвы. Если процент влажности не превышает 5%, такой грунт называют сухим, от 5 до 15% — маловлажным, от 15 до 30% -влажным, выше 30% — мокрым. Чем выше влажность грунта, тем труднее его разрабатывать. Исключение — глина, т.к. ее обрабатывать в сухом виде наоборот сложнее, но при большой влажности этот процесс затрудняется из-за липкости.

Еще одно важное свойство грунтов — сцепление. Оно характеризует структурные связи и то, как грунт сопротивляется сдвигу. Сила сцепления песчаных пород составляет 0,03-0,05 МПа, глинистых — 0,05-0,3 МПа. Для мерзлых почв характерно значительно большее сцепление.

Читайте Определение объемов земляных работ

Когда разрабатывают породу, она увеличивается в объеме, это строительное свойство грунта называется разрыхляемостью. Различают первоначальную разрыхляемость Кp и остаточную Кор (показывает, насколько грунт уменьшается в объеме после уплотнения). Показатели разрыхления приведены в таблице 2. Следует помнить, что естественное уплотнение протекает неравномерно, из-за чего могут появиться просадки. Чтобы избежать таких изъянов, грунт нужно утрамбовывать спецмашинами.

Согласно требованиям техники безопасности рыть котлованы и траншеи в большинстве случаев нужно с откосами и креплениями. Угол внутреннего трения, сила сцепления и давление почв, которые лежат сверху, влияют на величину углаестественного откоса. Если сила сцепления отсутствует, предельный угол совпадает с углом трения. Крутизна откоса обусловлена углом естественного откоса а (при условии, что грунт находится в предельном равновесии) (рис.1).

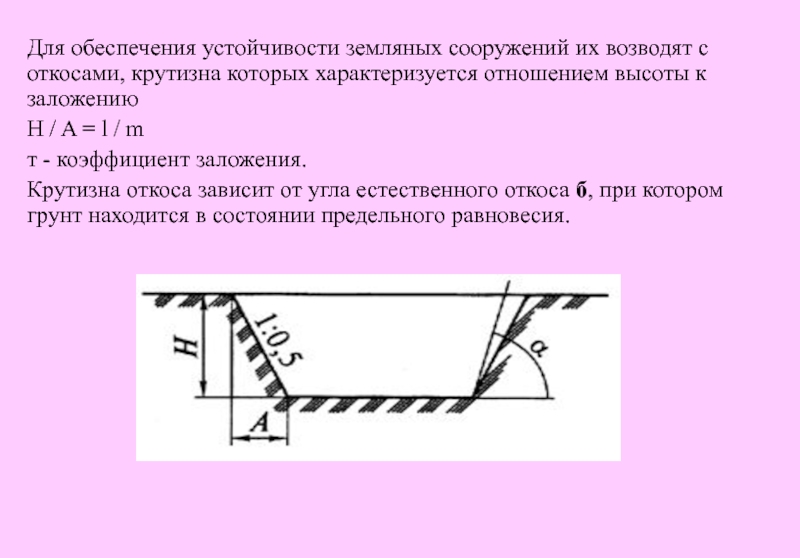

H/A=l/т, где т — коэффициент заложения.

Рис.1. Крутизна откоса

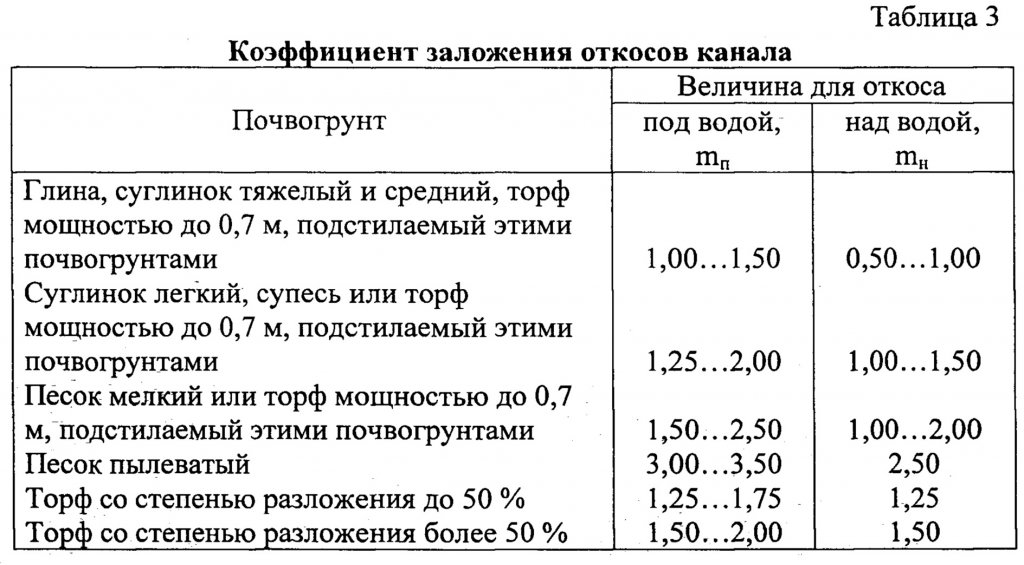

В табл. 3 можно ознакомиться с величинами крутизны откосов для временных земляных сооружений. Когда глубина выемки достигает 5 и более метров, крутизну откосов устанавливают проектом.

Классификация грунтов по удельному сопротивлению резаниюпредставлена в ЕНиР 2-1-1. Она основывается на свойствах грунтов и особенностях землеройной и землеройно-транспортной техники, которая участвует в разработке почвы. Выделяют 6 групп для экскаваторов с одним ковшом, 2 группы — для многоковшовых экскаваторов и скреперов, 3 группы — для грейдеров и бульдозеров, 7 групп — для разработки почвы без применения техники. Грунты первых четырех групп с легкостью обрабатываются как вручную, так и благодаря машинам, а грунты из последующих групп необходимо предварительно рыхлить иногда даже с применением взрывного способа.

Смотрите Каталог компаний, оказывающих услуги по земляным работам

Немаловажное свойство грунта, которое влияет на процесс обработки почвы, — этоводоудерживающая способность (способность грунта удерживать в своем составе воду). Для глины характерна высокая сопротивляемость прониканию воды (недренирующий грунт), для песка — низкая (дренирующий грунт). Водоудерживающаяспособность характеризуется коэффициентом фильтрации К, это значение может колебаться от 1 до 150м/сут.

Виды земляных сооружений

Строительство зданий и коммуникационных сооружений сопряжено с проведением трудоемких земляных работ. Под ними подразумевают разработку грунта при рытье котлованов и траншей, его транспортировку, складирование.

Земляными сооружениями являются насыпи, выемки. Они могут быть постоянного типа и временного. Первые делают для продолжительной эксплуатации. К ним относятся:

• каналы;
• плотины;
• водохранилища;
• дамбы и прочие сооружения.

Временные выемки – это траншеи и котлованы. Они предназначены для проведения последующих строительных работ.

Котлован — это выемка, ширина и длина которой практически не отличаются заметно по размерам. Они необходимы для сооружения фундаментов под постройки.

Траншея же представляет собой борозду большой протяженности по сравнению со своим поперечным сечением. Предназначена она для монтажа коммуникационных систем.

По требованиям ГОСТ 23407-78 рытье котлованов, траншей в населенных пунктах, местах движения транспорта, либо людей, должно сопровождаться созданием защитных ограждений. Их устанавливают по периметру рабочего участка. На них размещают предупреждающие знаки и надписи, а ночью задействуют даже сигнальное освещение. Также специально оборудуют мостики для движения людей.

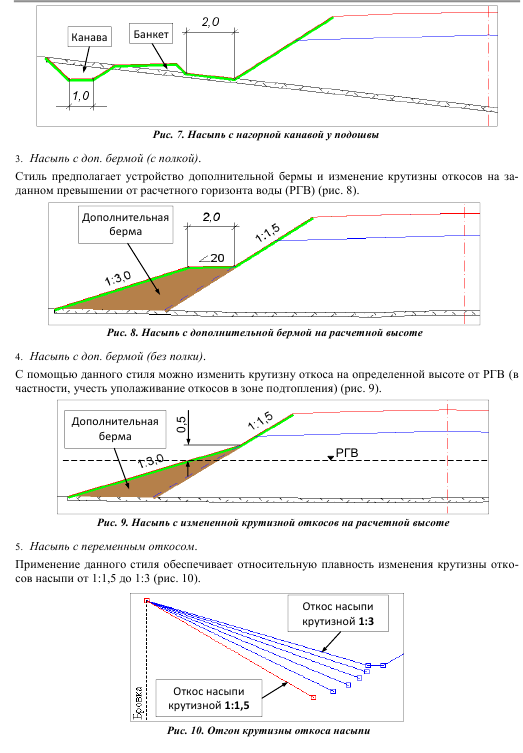

Откосы – это наклонные боковые стенки выемок или насыпей. Важной характеристикой их является уклон (крутизна). Окружающие откосы горизонтальные поверхности называются бермами.

Под дном выемки понимают ее нижнюю, плоскую часть. Бровка является верхней кромкой созданного откоса, а подошва – нижней частью.

При эксплуатации земляных сооружений они не должны:

• изменять своих очертаний и линейных размеров;
• просаживаться;
• размываться водой или поддаваться действию осадков.

Прокладка водопроводов, подземных линий электропитания, канализации, строительство фундаментов под здания не обходятся без рытья траншей, либо котлованов. В строительстве приняты специальные определения для обозначения элементов конструкций данного типа. Все работы обязательно должны проводиться со строгим соблюдением правил безопасности, чтобы свести к минимуму возможность возникновения несчастных случаев.

Разновидности котлованов

Рытье выемок под основание сооружения – это ответственное дело, требующее больших временных, денежных, трудовых затрат. Котлованы принято разделять сегодня по следующим признакам:

• наличию откосов;
• применению креплений, предназначенных для предотвращения осыпей грунта;
• типу боковых поверхностей (стенок).

Стенки котлованов могут быть:

• вертикальные;
• наклонные;

• ступенчатые.

Чтобы земляные работы выполнить правильно, вначале проводят исследования на стройплощадке. Эти мероприятия включают такие операции:

• анализ свойств грунта: установление его группы и вида;
• определение нагрузок от возводимой постройки;
• вычисление глубины выемки;
• установление наличия старых коммуникаций;
• определение глубины залегания подземных вод;
• анализ погодных условий местности.

Выбор способа проведения работ определяется в зависимости от следующих факторов:

• типа и габаритов строимой конструкции;
• глубины заложения фундамента;
• объема предстоящей деятельности.

Если планируется сооружение мелкозаглубленного основания ленточного, либо столбчатого типа, то грунт можно разрабатывать без привлечения техники, вручную. Когда необходимо построить дом, имеющий подвал, либо цокольный этаж, тогда в работах понадобится задействовать землеройные механизмы.

Для извлечения основной массы грунта из выемки часто используют экскаваторы различных видов, оснащенные обратной, либо прямой лопатой. Работы, связанные с рытьем котлована, следует выполнять, не нарушая при этом плотность грунта на дне фундамента. Это требование реализуется на практике путем его недобора, величина которого составляет от 5 до 20 см.

Зачистку земли с боков и со дна выемки до плановой отметки производят вручную рабочие. При этом следует обязательно следить за укреплением ее стен с помощью откосов, либо за счет монтажа специальных конструкций. Выпадение осадков и подъем грунтовых вод весной, летом, воздействие морозов зимой – все это способствует разрушению котлована.

Грунт из котлована сразу же должен быть вывезен или размещен на стройплощадке не ближе, чем через 1 м от его края. Для отвода почвенных вод создают дренажную систему.

Важным моментом при рытье котлованов является создание рабочего пространства нужных по правилам размеров. Оно должно занимать не менее полуметра от фундаментной опалубки до подошвы уклона. Крутизну откосов котлована выбирают по таблицам или графикам, приведенным в СНиП

Расчет шпунтового ограждения котлована СНИП — Пожарная безопасность

СК «Богатырь» занимается обустройством шпунтовых ограждений и укреплением откосов котлованов. Мы готовы в минимальные сроки смонтировать шпунтовую стенку с помощью высокопродуктивных копровых установок — УСА, УГМК-12, БМ-811. Для сотрудничества с компанией заполните форму «Отправить заявку», расположенную в нижней части сайта.

На странице представлена информация о технологии расчетов шпунтового ограждения. Мы рассмотрим последовательность выполнения расчетов, используемые формулы и требования действующих СНиП к процессу проектирования.

Расчет шпунтового ограждения — это вычисления, посредством которых определяется:

• какого размера должен быть шпунт
• на какую глубину он должен забиваться
• нужны ли дополнительные меры по его укреплению

«ООО Богатырь», кроме погружения свай, производит и устройство шпунтовых ограждений. Главной особенностью нашей работы является высокая оперативность и мобильность, благодаря применению сваебойных установок на колесах.

Расчет границ откосов котлована

При возведении фундамента под частный дом большое значение имеет крутизна откосов котлована и траншей.

Устройство котлована

При выборе способа выполнения земляных работ учитывают:

• тип конструкции,
• глубину заложения,
• объем работ.

При сооружении ленточного и столбчатого мелкозаглубленного фундамента грунты могут разрабатываться вручную. При строительстве дома с подвалом или цокольным этажом работы должны быть механизированы.

Выемку основного объема грунта выполняет экскаватор с прямой или обратной лопатой. При этом котлован необходимо отрывать без нарушения плотности грунта в основании фундамента. Чтобы соблюсти данное требование, предусматривают недобор грунта в пределах 5-20 см. Зачистку откосов и выемку грунта с основания до проектной отметки выполняют вручную разнорабочие.

Выбираемый грунт должен сразу же вывозиться или размещаться на строительной площадке на расстоянии более 1 м от края котлована.

Выбор техники зависит от типа грунта, глубины котлована и объема работ. При строительстве частного дома шириной не более 15 м, можно задействовать экскаватор с обратной лопатой с объемом ковша до 1,4 м3 на колесном или гусеничном шасси.

Значение проектирования откосов

Любой грунт, ограниченный откосами, под действием силы тяжести стремится сдвинуться в сторону откоса, что может привести к неконтролируемому обрушению стенок котлована.

Из-за обрушения грунтовых масс могут пострадать рабочие, находящиеся на дне котлована. К тому же это приведет к увеличению объема работ и несоблюдению календарного графика.

Так как нужно будет восстанавливать проектный контур котлована, и выполнять обратную засыпку фундамента в большем объеме.

Чтобы избежать травм и не нести убытки, необходимо еще на этапе проектирования рассчитать крутизну откосов котлована и траншей, в соответствии со СНиП 111-4-80.

Нормативные данные для проектирования откосов

Устройство котлована с вертикальными без крепления стенками допускается, только при разработке:

• насыпных, песчаных или гравелистых грунтов на глубину не более 1м,
• супесчаных и суглинистых – не более чем на 1,25м,
• глинистых – на 1,5 м,
• особо плотных – на 2 м.

Если же требуется устройство котлована большей глубины, необходимо принять крутизну откосов, рекомендуемую СНиП с учетом типа грунта и глубины заложения. При этом если глубина котлована или траншеи превышает 5 м, то для определения устойчивости земляных масс выполняют расчет.

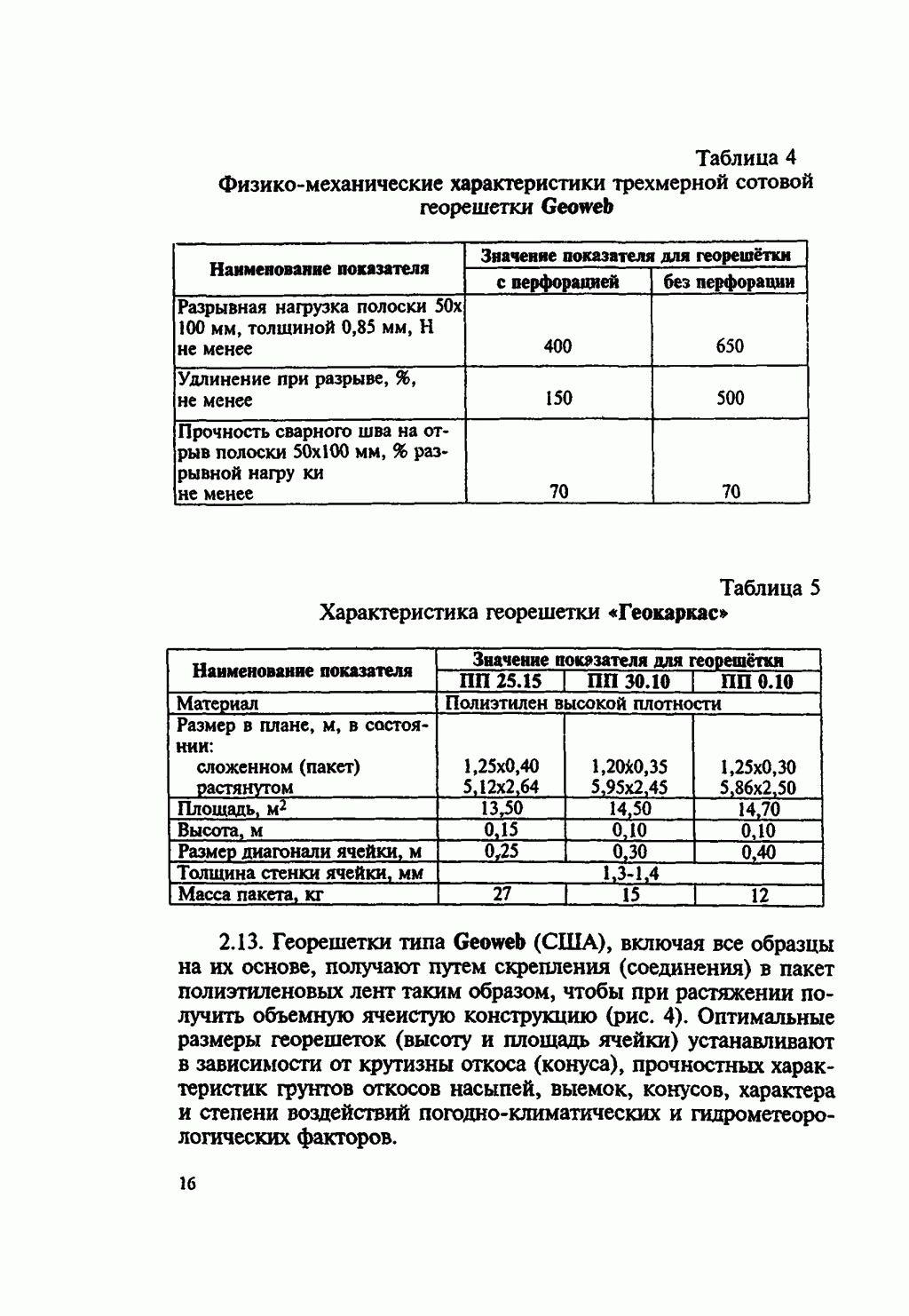

Крепление стенок котлована глубиной 2-3 м должно выполняться строго по типовому проекту.

В нормативной литературе крутизна откосов котлована и траншей измеряется как угол откоса (ɑ) или отношение высоты откоса к заложению (1:m). В СНиП эти данные приводятся в табличной форме отдельно для каждого типа грунта с учетом глубины выемки.

Если на участке присутствует несколько видов грунта, то крутизну откосов принимают, ориентируясь на самые неустойчивые слои.

В связи с тем, что даже при разработке котлована с откосами не исключена вероятность обрушения грунта под тяжестью машин, необходимо соблюдать требуемое в СНиП расстояние от подошвы откоса до места стояния техники.

Рассчитывая объем земляных работ, учитывают величину откосов, которые увеличивают ширину котлована на b=m*h.

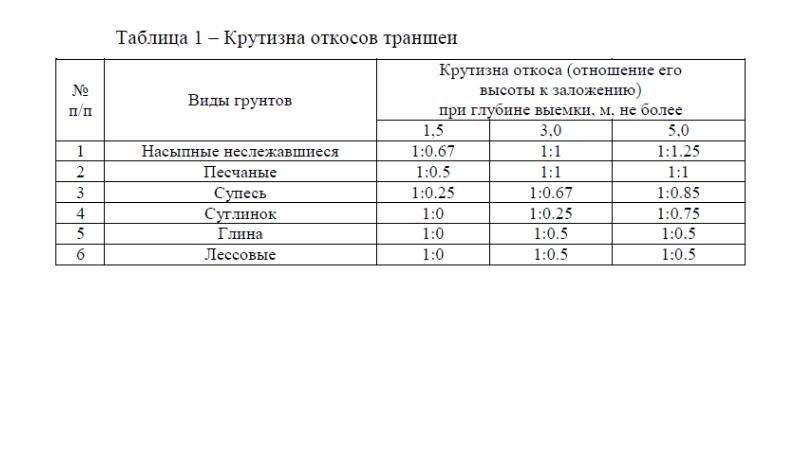

Крутизна откосов котлована и траншей Крутизна откосов котлована и траншей при строительстве фундамента дома или других подземных сооружений. Таблица. СНиП.

где Н1 – фактическая отметка, соответствующая точке пересечения ос­новных осей, определяемая по топографическому плану,

Нк – проектная отметка дна котлована,

iф – фактический уклон поверхности земли в нап­равлении основной оси сооружения,

iпр – проектный уклон откоса котлована,

d – ширина откоса.

Рис. 65 Схема для расчета ширины откоса котлована

Приравняв правые части приведенных формул получим:

Для примера предположим, что Н1 = м, Нк = м, iф = , iпр =

Тогда, d = ( – ) / (1.0 – 0.1) = 4.4 м.

Аналогично выполняют расчеты ширины (расстояния в плане между ниж­ней и верхней бровками) откоса по всем направлениям, совпадающим с ос­новными осями и параллельным им, через 6. 12 м.

Вычисления и получен­ные значения оформляют в специальной ведомости и на разбивочном черте­же.

При этом дополнительно учитывают ширину пазух (расстояние от на­ружной грани фундамента до нижней бровки откоса котлована) и расстоя­ние от осей до наружной грани фундамента.

На местности контуры верхней бровки и основания откосов закрепля­ют колышками через 6. 12 м, а также на углах повората. Затем выполня­ют рабочую съемку, устанавливают колья-маяки для зачистки дна и отко­сов, подсчитывают объемы земляных масс. В котлован переносят не менее двух рабочих реперов.

Передачу осей в котлован осуществляют построением створов по со­ответствующим точкам на обноске с помощью струн и нитяного отвеса или теодолита с закрепленных створных знаков.

Завершающей стадией при работах нулевого цикла считается вынесе­ние осей наружных и внутренних стен на цоколь здания. При этом выпол­няют исполнительную съемку и составляют схему, на которой показывают положение и отклонение осей от проектных значений, действительное расстояние между осями и фактические отметки поверхности перекрытий.

Калькулятор расчета котлована и объема земляных работ

Представляем Вам онлайн калькулятор, который осуществляет расчет и определение объёмов земляных работ для котлована.

Все параметры указываем в метрах

X — Ширина котлована.

B — Глубина.

Y — Длина.

Весь процесс включает в себя рытье ямы-котлована для фундамента дома, канализации коттеджа, водоема или бассейна, водоснабжения или дренажа виллы.

Во время подготовки и производства главным этапом является – правильная оценка количества выработанной почвы.

Проектирование и стоимость земляных работ

Полная оценка будет состоять из рытья ямы и вывоза  объёма вынимаемого грунта.

Рекомендуется тщательно спланировать, куда будет перемещаться плодородные слои почвы, которые можно применять для приусадебного участка.

Неплодородную землю, можно использовать для подсыпки фундамента, спланировать сад, огород или просто вывезти за его пределы. Следует заранее найти места, куда будет вывозиться выкопанный или отработанный грунт.

Вывоз почвы – зачастую дополнительная статья расходов. Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком.

Перед монтажом опалубки для заливки фундамента необходимо учесть запас по размеру котлована.

Вызвать технику или выкопать самостоятельно?

Перед тем, как определиться, каким способом рыть яму, рассмотрим достоинства и недостатки каждого метода.

Если процесс будет выполняться ручным способом, то Вы получаете аккуратную и точно подогнанную по размеру яму.

Если объемы земли относительно маленькие и при доступной рабочей силе, то итоговая цена выполняемых вручную работ будет гораздо дешевле, чем при аренде специальной техники или экскаватора. Также данный метод позволяет проще осуществлять контроль геометрии и параметров будущей траншеи под фундамент.

В том случае если планируются выкопать большой объем почвы, то по производительности и в целях сохранения времени будет предпочтительней заказать экскаватор. Но в любом случае, выбор остается за Вами.

Поэтапный процесс

Вначале выполняем разметку под будущий котлован. Лучше всего это сделать при помощи колышек, которые нужно воткнуть по периметру участка, и соединить их тонким цветным шнуром, обозначив место проведения работ. Чтобы проконтролировать геометрию будущей ямы, необходимо будет замерять две диагонали, которые обязательно должны совпадать.

Данный метод не является профессиональным и лучше всего подойдет относительно ровных земельных участков.

Если Вам нужно более точная разметка запланированных земляных работ, то правильней всего использовать следующую методику.

На небольшом расстоянии от котлована нужно будет вкопать деревянные столбики или металлические прутья группами по 2 штуки (обноски). На этих столбиках будут фиксировать доски в горизонтальном положении, на которые натягиваем шнуры. Старайтесь зафиксировать доски относительно друг друга на одном уровне.

При помощи перемещения шнуров, Вы сможете добиться идеальной разметки. Оставшиеся обноски можно применять при установке опалубки под ленточный фундамент.

Если есть лазерный уровень, теодолит, нивелир, то они значительно облегчат Вам работу.

Выполняем контроль геометрии

Чтобы получить точный угол равный 90° используем хитрый метод. Берем треугольник, у которого стороны имеют соотношение 3:4:5 метра с одним углом в 90°. На одной из сторон откладываем от угла 3 метра, а на другой стороне 4 метра, при этом между этими точками расстояние должно быть равным 5 метрам.

Копаем котлован

Если планируется сильно углубиться или же в районе проведения работ находится слабый грунт, то в первую очередь необходимо обеспечить безопасность. Лучше всего делать стенки траншеи с небольшим уклоном, что предотвратит осыпание грунта.

Для контроля дна и стенок можно использовать уровень и рейки достаточной длины.

Общие рекомендации по проведению работ

При устройстве любого котлована существуют общие правила проведения подобных работ. Они включают такие обязательные этапы:

1. Исследования и анализ. Без получения достоверных данных по составу грунта, его подвижности, пучинистости, уровню грунтовых вод и промерзания или паводковой обстановке рыть котлован и возводить заглубленный фундамент очень опасно. На первом этапе необходимо проведение геолого-изыскательских мероприятий, анализа климатических наблюдений, оценки сейсмической обстановки.
2. Проведение расчетов, разработка проекта. На этой стадии нужно выбрать тип конструкции и параметры фундамента.
3. Подготовительный этап. От него во многом зависит качество всего строительства. Площадка должна быть тщательно выравнена с использованием нивелира. Растительность необходимо полностью удалить, а корни деревьев выкорчевать. Снятие плодородного слоя производится на глубину до 30 см.
4. Рытье котлована. Прежде всего, исходя из финансовых и физических возможностей, определяется способ проведения работ. Конечно механизация процесса облегчает труд и ускоряет строительство, но она требует значительных затрат, а также организации подъездных путей. Важно особое внимание уделить технике безопасности. При значительной глубине обрушение стенок может привести к травмам, поэтому их укрепление становится необходимым этапом.
5. Избавление от лишнего грунта. Объем обратной засыпки легко оценить уже на стадии проектирования. Весь остальной грунт нужно куда-то утилизировать. Обычно приходится его вывозить, для чего следует заранее проработать подъезд и маршрут специальной техники.

С учетом всех этапов подготовки котлована следует реально оценить свои силы. Если нет возможности все сделать своими руками, то можно нанять специализированную организацию. Примерная стоимость земельных работ составляет 550-600 руб/м³. Следует также приплюсовать затраты на вывоз земли — в среднем 200-300 руб/м³.

Рытье котлована под фундамент только кажется простым мероприятием. Этот этап строительства требует внимательного подхода, анализа условий и проведения необходимых расчетов. Только правильное осуществление работ с учетом действующих норм и правил обеспечит возведение надежного основания для любого сооружения.

Правила копки фундамента

В случае самостоятельного копания траншеи для фундамента рекомендуется четко следовать всем правилам проведения работ. Среди основных принципов нужно уделить внимание следующим нюансам:

• фундамент любого типа должен быть оборудован гидроизоляцией, в целях защиты от жидкостей на большой глубине;
• все работы по обустройству фундамента, включая копание и засыпку траншеи, должны проводиться без остановки;
• работы по копке необходимо проводить в полном соответствии с предварительно составленным проектом (это касается как методов копания, так и размеров).

Также важно воздержаться от каких-либо изменений проекта в целях упрощения проведения копания фундамента. Лучше выбрать сложный и относительно дорогостоящий проект, гарантирующий долговечность и надежность, чем облегченную версию, неспособную прослужить и 10 лет.
