Нормы проектирования лестниц: СНиП

1. Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
2. Высота от ступени до перекрытия — 2 м по всему пролету.

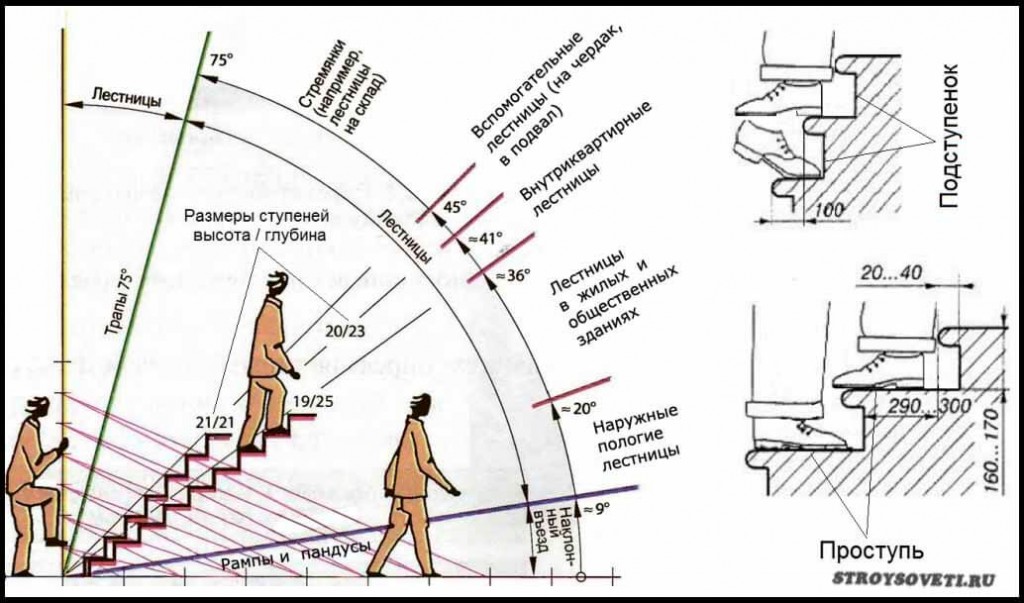

3. Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
4. Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
5. Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
6. Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
7. Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

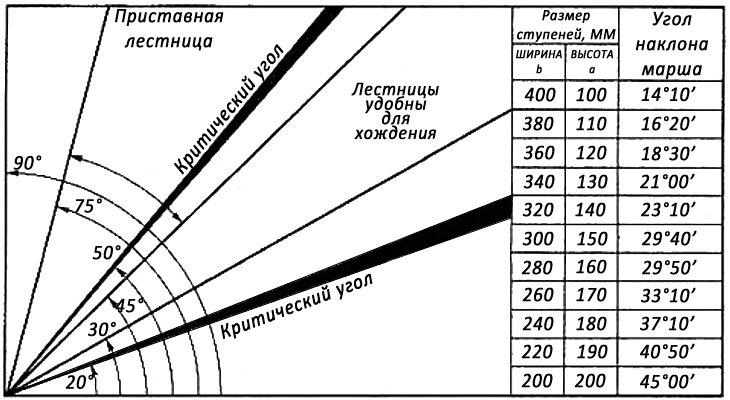

Как самостоятельно рассчитать угол наклона лестницы

Чтобы избежать лишних затрат и не прибегать к помощи проектировщика, вполне можно самостоятельно провести необходимые расчеты. Необходимо взять лист бумаги и начертить прямоугольный треугольник, где один катет – это расстояние, отведенное под будущую лестницу, вертикальная – это высота от пола до верхнего этажа, где будет заканчиваться лестница, а длиной самой лестницы будет являться гипотенуза. Нижний острый угол и будет углом подъема лестницы. Выше мы выяснили, что комфортный угол наклона лестницы на второй этаж в частном доме составляет 40°, но не более 45°. Если такой угол у Вас и получился, то можно уже рассчитывать количество ступеней. Расчет можно произвести с помощью формулы: 2A+ В=60-64, в которой А – высота подступенка, В – ширина ступени, а показатель 60-64 – средний шаг человека.

По нормам идеальная высота подступенка (А) – 15 см, но допускается от 14 см до 17 см. Тогда ширину ступени (В) считаем по формуле: B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см. Далее высчитываем количество ступеней, для этого высоту от пола до потолка делим на высоту подступенок. Если число не получается целым, то можно просто первую лестницу сделать нестандартного размера либо и изменить угол наклона.

Правила при расчетах:

1. Необходим лестничный пролет при наличии более двух этажей;
2. Марш состоит из 3-17 ступеней;
3. Ширина для прохода одного жильца должна составлять 80 см, для двух – от 100 см;
4. Угол более 45° является не совсем комфортным для детей и лиц пожилого возраста, что значит, что должен быть оптимальный уклон лестницы 1:1, 1:2, где 1:1 – 45°, а 1:2 – 26-40°.

Расчет угла наклона крыши: калькулятор

Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

ВАЖНО!

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

• Расчет односкатной крыши,
• Расчет двускатной крыши.

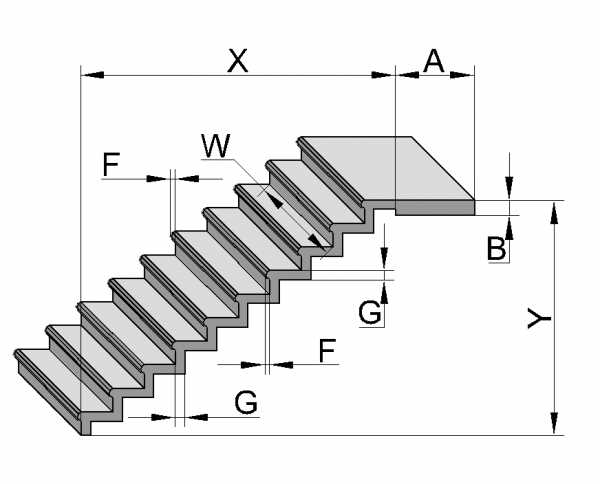

Обозначения полей в калькуляторе

Регион снеговой нагрузки

Расшифровка полей калькулятора

Требования СНиП, способы расчета

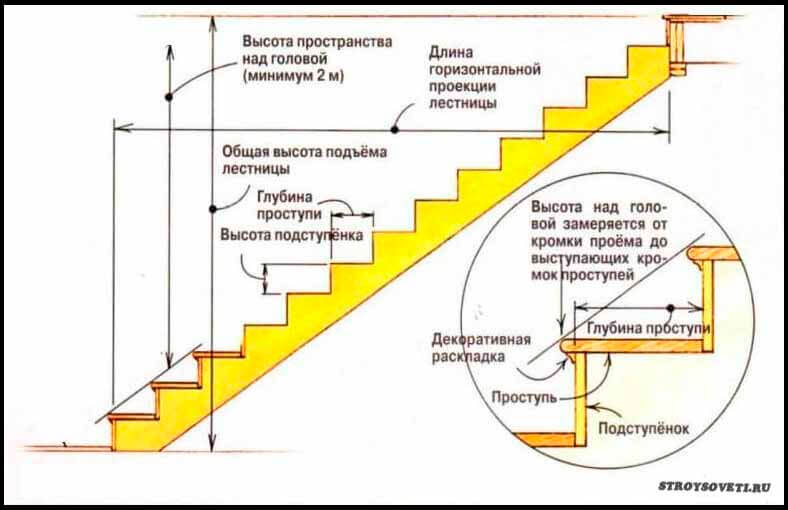

Как рассчитать ступени лестницы на второй этаж? Строительные нормы устанавливают обязательные параметры безопасности:

• ширины пролета — основные марши — 0,9-1м (чтобы было, где развернуться двоим идущим, перемещать габаритные предметы), в парадных и входных группах — 1,2-1,5 м, в подсобные помещения — минимум 0,6 м;
• ширины проступи — рядовой — 25-30 см (средний размер стопы взрослого человека), забежной — не меньше 10 см в узкой части, 14 — посередине. Расчеты делают для каждого конкретного случая, исходя из угла наклона, габаритов лестницы;
• высоты подступенков — расстояние между верхними плоскостями двух последовательно идущих проступей. Подъем по лестнице будет комфортным, когда вы не напрягаете мышцы, поэтому оптимальное значение в межэтажных конструкциях — 14-15 см.

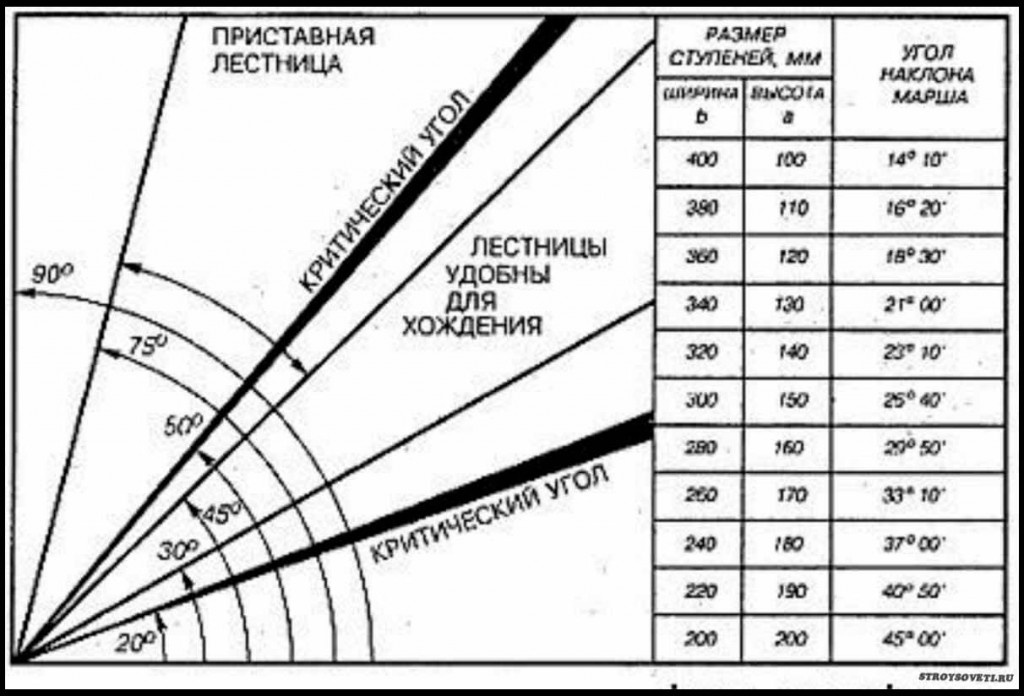

Размеры проступей и подступенков определяют уклон лестницы. Корректируя эти параметры, можно рассчитать оптимальный угол ее наклона — 26-35 градусов. При этом нужно оставлять расстояние между ступенями и перекрытием по всей длине марша на 10-20 см больше роста самого высокого члена семьи.

Для расчета:

1. Измеряем расстояние между полом первого и второго этажа с учетом перекрытия, напольного покрытия.
2. Разделив полученный параметр на рекомендуемую СНиП высоту подступенка, посчитаем общее количество ступеней (дробное число округляем до целого в большую сторону). Просчитываем точную высоту подступенка обратными вычислениями. Идеально, если все значения не выходят за рамки размеров, установленных СНиП.
3. Вычисляем удобную ширину проступи по формуле — длина пролета/количество ступеней.

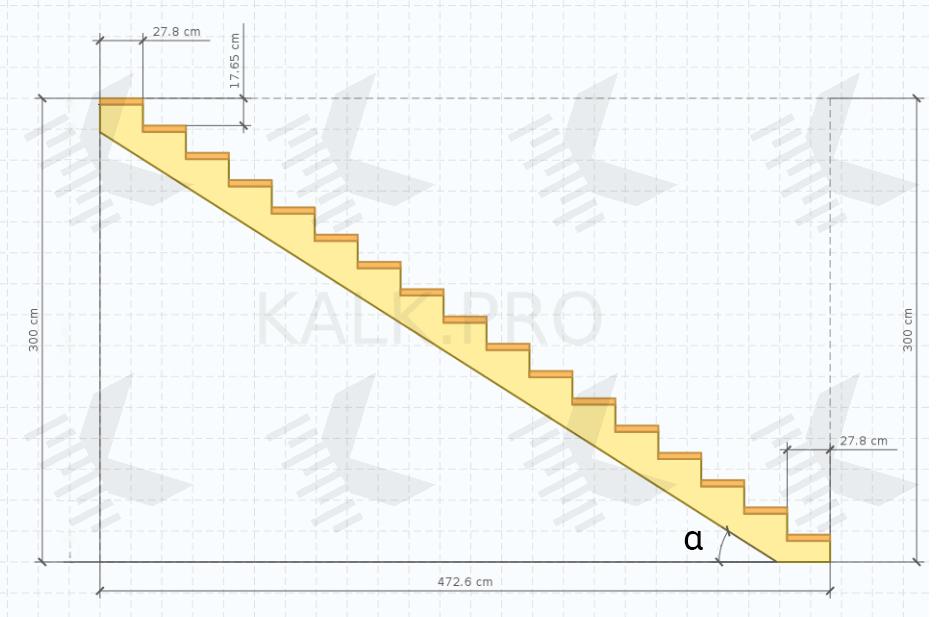

Прямую одномаршевую лестницу еще можно рассчитать графическим способом. Для этого чертим на миллиметровой бумаге ось координат, на которой на оси X отмеряем в масштабе длину шага (60-70 см), на оси Y — высоту подступенка (15 см). Соединяем точки и чертим линию наклона. Рисуем ступеньки и рассчитываем их габариты с поправкой на масштаб. Для проверки результата находим сумму всех значений — она должна быть равна общему прогону. Если нет, корректируем параметры в большую или меньшую сторону, пользуясь формулами удобства b – h = 12 и безопасности b + h = 46 см, где b — ширина проступи, h — высота подступенка.

Для правильных расчетов рекомендуем пользоваться онлайн калькулятором. Программа посчитает и найдет оптимальные размеры лестницы, отвечающие требованиям СНиП.

Выполнение расчёта

Чтобы понять, как рассчитать лестницу на крыльцо самому, нужно сделать чертёж. Для этого сначала рисуется прямоугольный треугольник, катеты которого равны высоте и длине конструкции. Угол между нижним катетом и гипотенузой – это наклон лестницы.

Определение параметров площадки

При конструировании крыльца, ведущего к входной двери, необходимо отвести место для верхней площадки. Её размеры определяются так:

• ширина – не меньше ширины лестничного марша;
• глубина – не менее ширины открывающейся наружу двери плюс 50-60 см на удобство распахивания дверного полотна.

Такое крыльцо неудобно и небезопасно, т.к. открывать дверь приходится, отступая назад и вниз по ступенькамИсточник

Определение количества, высоты и глубины ступеней

После того, как размеры площадки установлены, можно переходить к решению основной задачи: как рассчитать ступеньки для крыльца – сколько их будет, с какими параметрами высоты и глубины. Для этого и понадобятся определённые ранее общие размеры высоты и длины лестницы.

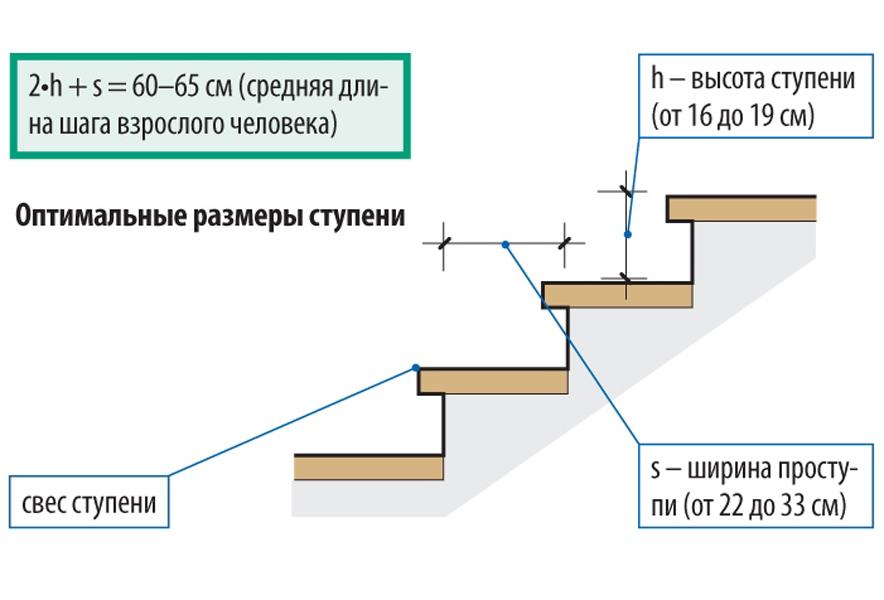

Лестница получится удобной, если параметры ступеней будут соответствовать средней длине шага человека, которая составляет 60-64 см. Для их определения выведены специальные формулы.

а – высота ступени, b – её глубинаИсточник

Чтобы лестница имела допустимый уклон, достаточно сделать глубину и высоту ступеней одинаковыми, например, по 20 см. Но лучше, чтобы высота была меньше. Оптимальные значения:

• а – 14-18 см;
• b – 22-32 см.

Диапазон достаточный, чтобы можно было подобрать параметры под свои размеры и уложиться в формулу. Но именно для уличных лестниц желательно принимать наименьшие значения высоты и наибольшие – глубины. По той простой причине, что по крыльцу мы ходим в обуви, что увеличивает необходимую площадь опирания стопы, а ступени на улице могут быть влажными или скользкими, поэтому лучше, чтобы они были глубокими и невысокими.

Приведём пример, как рассчитать ступени крыльца, если высота лестницы составляет 80 см, а длина 120 см.

Примем а = 15 см. Тогда количество ступеней будет 80 : 15 = 5,33. Целого числа не получилось, поэтому подбираем высоту от обратного:

80 : 5 = 16 см

80 : 6 = 13,3 см.

Тут нужно учесть, что 5 или 6 – это количество подступенков, тогда как количество ступеней будет на 1 меньше: роль верхней ступени исполняет площадка перед дверью. То есть, их будет 4 или 5. Чтобы выбрать тот или иной вариант, делим общую длину лестницы на количество ступеней:

120 : 4 = 30 см

120 : 5 = 24 см.

Подставляем полученные данные в формулу для проверки:

2х16 + 30 = 62 см

2х13,3 + 24 = 50,6 см.

Нам подходит вариант с 4 ступенями высотой 16 см и глубиной 30 см.

И снова вспоминаем о том, чем они будут облицованы. В случае с плиткой 33х33 см её придётся обрезать на 3 см для укладки на ступени и делить ровно пополам для подступенков. Если же взять плитку 30х30 см, при облицовке подступенков получится много отходов. Избежать их можно, пересчитав лестницу на высоту ступени 15 см и приподняв нижнюю опорную площадку, сделав самую первую ступень выше остальных, либо добавив ещё одну невысокую, если позволяет место.

Сделав первую ступень ниже остальных, удалось минимизировать отходы облицовочной плиткиИсточник

Расчет лестницы на второй этаж

При расчете конструкции, ведущей на следующий этаж, сначала, надо определить ее местоположением относительно стен. Различают три способа расположения таких лестниц:

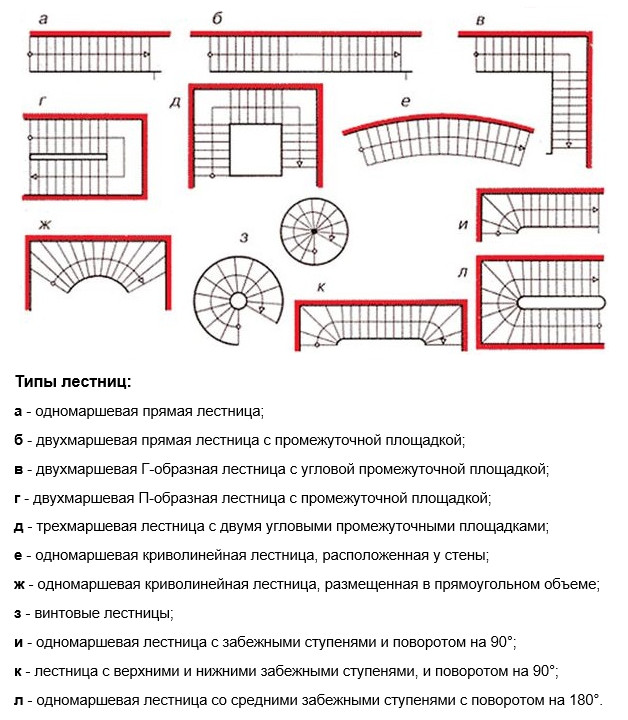

Угловое расположение, при котором вход на лестницу осуществляется лицом к стене вдоль одного из углов, а продолжение после поворота идет вдоль стены, лицом к которой осуществлялся вход на лестницу; При прямом расположении вдоль стены вход на лестничный проем производится в свободном пространстве, а второй марш идет вдоль стены. Если конструкция одномаршевая, вход на лестничный проем и выход с него осуществляется параллельно стене; Свободное расположение лестницы производится центрировано относительно общего пространства помещения и лестница при таком положении не прилегает к вертикальным плоскостям. Бывает так, что пространство помещения, в котором необходимо установить лестницу, очень ограничено. В этих случаях спасением является винтовая конструкция лестницы. При небольшой ширине проема это недостаточно комфортный, но оптимальный вариант. Расчет лестницы на второй этаж производится с учетом тех же параметров, что и для лестниц других видов предназначения. Но главным образом надо обратить внимание на вычисление размеров и конфигурации перил. При расчете винтовой лестницы калькулятор запросит диаметр несущей конструкции, ведь именно от его показателей зависит ширина ступеней. Чем прочнее ось, тем большую нагрузку на нее можно дать.

Как рассчитать металлическую лестницу на этаж?

Произвести расчет каркаса металлической лестницы на второй этаж прямой или поворотной легко. Перед тем, как начать работу с программой, необходимо замерить пространство для создания каркаса нужного размера. В процессе расчета металлического каркаса лестницы используются следующие инструменты:

• Рулетка.
• Измеритель уровня.
• Фломастер или специальный карандаш для создания отметок на поверхности.

Такого перечня принадлежностей достаточно, чтобы осуществить все манипуляции.

Особенности расчета на онлайн-калькуляторе

Это наиболее простой метод вычислений размеров лестницы, поскольку калькулятор – это программа, позволяющая самостоятельно рассчитывать важные для проектирования параметры. При использовании онлайн-калькулятора для расчета лестницы в подвал вам не требуются специальные навыки и знания, а некоторые из них даже могут предоставить готовый чертеж лестницы с указанием всех необходимых параметров. Такую схему легко распечатать и сохранить.

Еще одно преимущество применения этого метода для изготовления ступеней своими руками — возможность произведения расчетов не только простой одномаршевой лестницы, но и винтовой конструкции, устройства с зарубежными ступенями. Вычисления будут проводиться с разными исходными параметрами, в одном случае достаточно будет высоты и площади помещения, в другом потребуется высота ступенек и угол наклона устройства.

Большинство онлайн-версий имеют визуальные подсказки, которые с помощью картинок помогают определить нужные величины для расчета подвальной лестницы.

Требования к устройству

Основные требования содержатся в СНиП –89. Ширина маршевых подножек должна быть равномерной, для обеспечения безопасности передвижения. Человек делает равномерные шаги, поэтому разный уровень или ширина может привести к травмам.

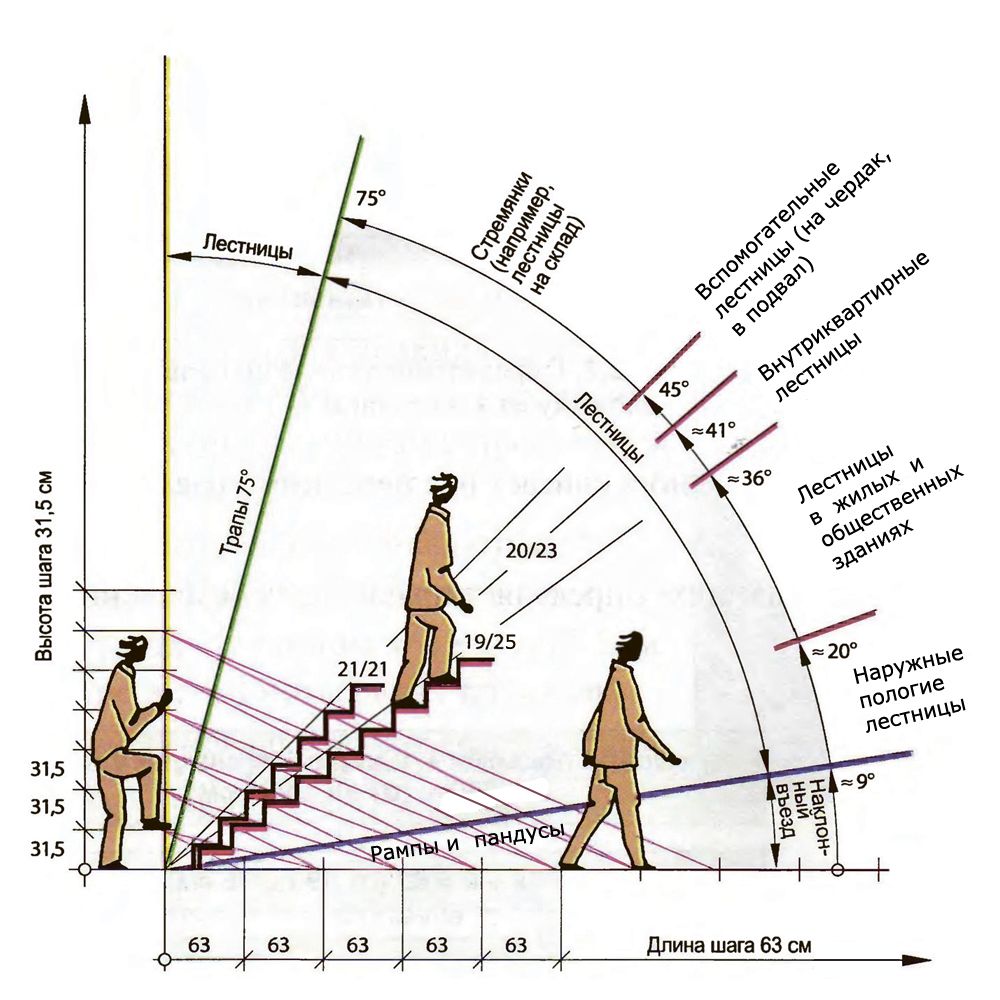

Оптимальный угол наклона маршевой, должен находиться в пределе от 30 до 45 градусов, если это значение меньше, то нужно строить пандус, если больше, то требуется многомаршевая или винтовая лесенка.

Шаг человека в среднем равен 60 см, а протяженность ступни 25-31 мм. Для комфортного пользования, проступь должна быть глубина в половину шага, а высотой от 160 до 200 мм.

Для двухэтажного дома обязательно следует создать перила, выдерживающие от 100 кг нагрузки, с шагом балясин в 10-15 см. Стандартная высота поручней 90 см, но если в доме проживают очень высокие или очень низкие люди, следует озаботиться дополнительными перилами, или создавать с другим уровнем.

Важно! Поручни должны быть минимум 120 см, если в доме есть дети. Также лучше устанавливать заграждающие экраны, вместо столбиков.

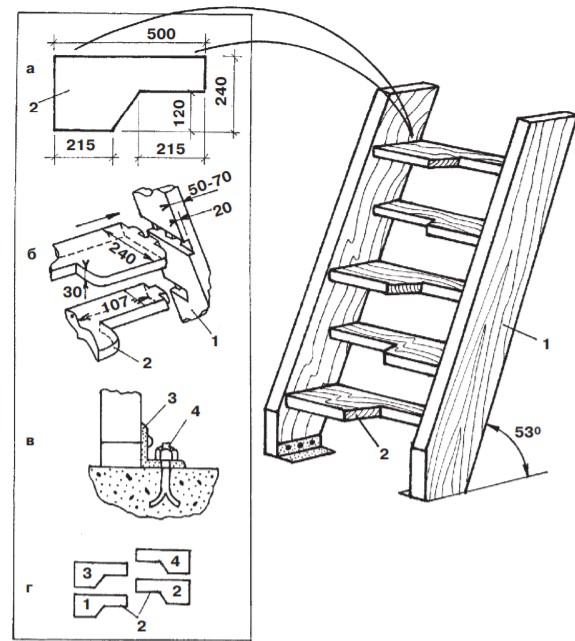

Расчет лестницы на косоурах – Онлайн-калькуляторы с чертежами

Лестницы на косоурах – это разновидность лестничной конструкции с несущим элементом в виде балки с зубчатым контуром, в выемки которой устанавливаются ступени с открытыми наружу торцами. Косоуры позволяют использовать имеющейся проем более эффективно, поскольку в случае тетивы – к общей ширине лестницы требуется добавлять двойную ширину балки, что критично при узких проемах.

Наши онлайн-калькуляторы расчета лестницы на косоурах, позволяют грамотно рассчитать конструкцию и создать готовый проект лестницы своими руками, в котором будет находится: отчет с количеством материалов на изготовление, комплект чертежей всех элементов и адаптивная 3D-модель сооружения. Программа способна значительно сэкономить время на подготовительных этапах строительства и поможет избежать случайных ошибок в ходе вычислений.

Все расчеты сохраняются доступны в личном кабинете и по ссылке. Также вы можете в любое время экспортировать результаты в форматах PDF (отчет), PNG (чертежи), OBJ (3D-модель), отправить на электронную почту или в социальные сети.

Качественные профессиональные инструменты от будут одинаково полезны, как для начинающих умельцев, занимающихся строительством в первый раз, так для мастеров с большим опытом работы.

Функциональные возможности калькулятора

• лестницы на косоуре прямые
• лестницы на косоуре с забежными ступенями
• лестницы на косоуре с площадкой
• лестницы одномаршевые на косоуре
• лестницы двухмаршевые на косоуре
• лестницы трехмаршевые на косоуре

• Г-образные лестницы на косоурах (90°)
• П-образные лестницы на косоурах (180°)
• лестницы на монокосоуре
• лестницы на ломаном косоуре
• лестницы на произвольном количестве косоуров

Вы можете произвести расчет косоура для лестницы любой конструкции с погрешностью до десятых долей миллиметра – перейдите на страницу соответствующего калькулятора и выберите необходимую конфигурацию во вкладе интерфейса. Обратите внимание, расчет монокосоура доступен только для забежных двухмаршевых лестниц на 90° и 180°. Аналогичная ситуация, если вы хотите рассчитать лестницу с произвольным количеством косоуров.

Результатом расчета станет комплексная смета с оптимальным расходов материалов и подробными характеристиками каждого элемента конструкции: косоура, ступеней, подступенков, балясин и т. д. Также, на основании значений угла наклона, высоты ступеней, ширины проступи и ширины лестницы, будет произведена оценка сооружения на показатель «удобства», что немало важно, если в семье есть дети и пожилые люди.

Калькулятор лестницы на косоуре – незаменимый помощник для любого строителя, поскольку позволяет наглядно оценить конструкцию, найти ее недостатки и исправить до начала возведения.

Как рассчитать лестницу на косоуре по своим параметрам?

Для того чтобы рассчитать лестницу на косоуре на нашем конструкторе и получить наиболее достоверный результат, необходимо заполнить все поля в интерфейсе в соответствии с реальными параметрами проема без погрешностей. Также вам потребуется ввести предполагаемые габариты лестничной конструкции и ее составных компонентов – чтобы сделать это правильно, самостоятельно ознакомьтесь с положениями соответствующих ГОСТ, СНиП, ТУ.

Основные требования перечислены в: СНиП IV-14-84 «Сборники укрупненных сметных норм. Конструкции и виды работ производственного строительства», СНиП 21-01-97 (СП ) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП ) «Дома жилые одноквартирные», СНиП «Жилые здания», СНиП (СП ) «Общественные здания и сооружения», СНиП (СП ) «Нагрузки и воздействия», ГОСТ 20850-2014 «Конструкции деревянные клееные несущие», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные».

Если у вас все равно остались вопросы по заполнению полей калькулятора, рекомендуем прочитать наши информативные статьи – установка лестницы и оптимальный угол наклона лестницы.

Лестница на косоурах – чертежи

Онлайн-конструктор 3d расчета

Разработать 3d модель лестницы своей мечты под силу каждому. Для этого в интернете существуют онлайн-сервисы.

Работают они достаточно просто. Пользователь должен задать следующие параметры:

• тип лестницы;
• длину марша;
• ширину и высоту ступени;
• материал конструкции.

Дополнительно можно из предложенного списка выбрать цвет тонировки и декоративное оформление конструкции.

Конструирование ж/б лестницы

Подобные программы можно встретить на сайтах производителей лестниц. В этом случае можно не только посмотреть воочию на созданную своими силами лестницу, но и узнать в какую сумму обойдется ее изготовление у конкретного производителя.
