Какой должна быть по норме ширина ступеней лестницы

Пожарные и эвакуационные лестницы

В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.

Эвакуационные лестницы — лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.

Пожарные лестницы — лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье Требования к эвакуационным лестницам

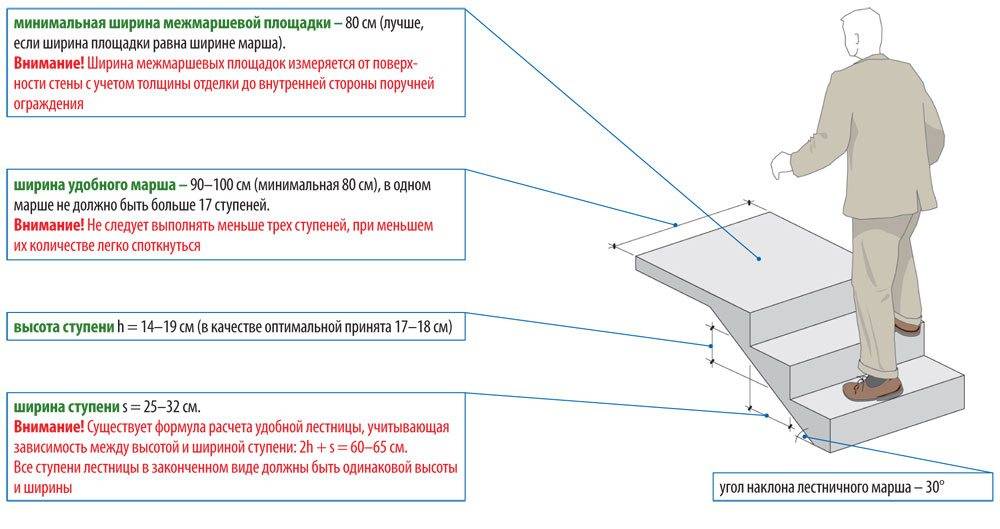

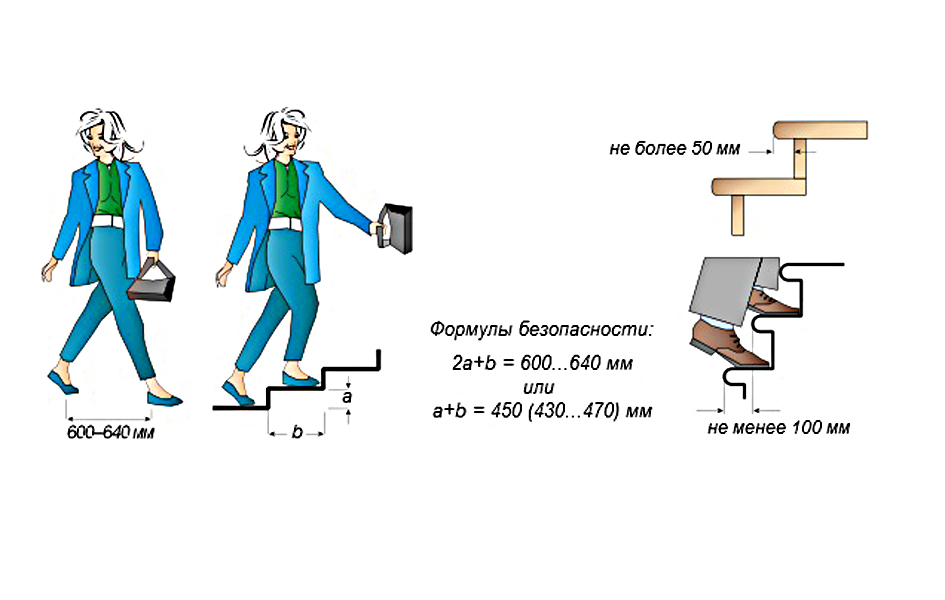

От чего зависят размеры ступеней лестницы

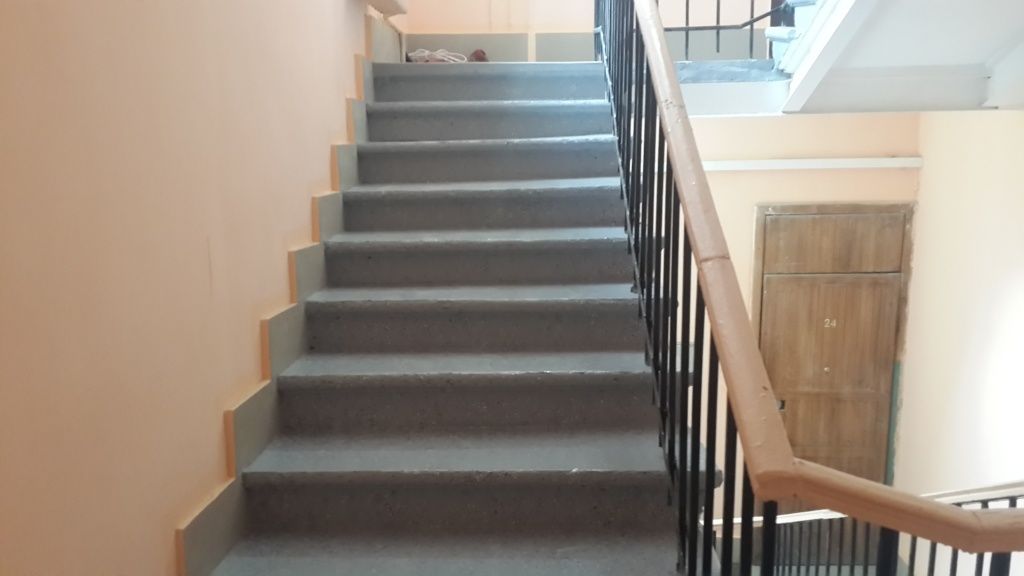

Ступень лестницы – это твердая основа, на которую становится человек при подъеме наверх. Несколько ступенек, расположенных друг над другом, называется лестницей.

Размеры ступеней лестницы завися от типа постройки, ее социальной принадлежности, и контингента людей, которых обслуживает это здание.

От правильного расчета ступеней во многом зависит удобство лестницы

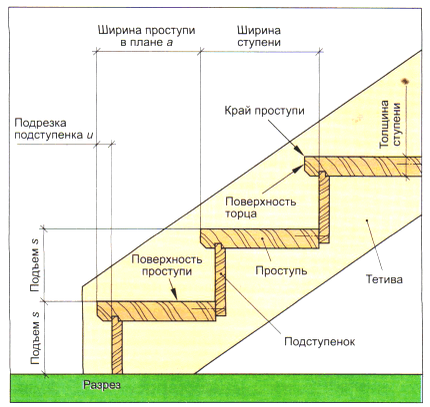

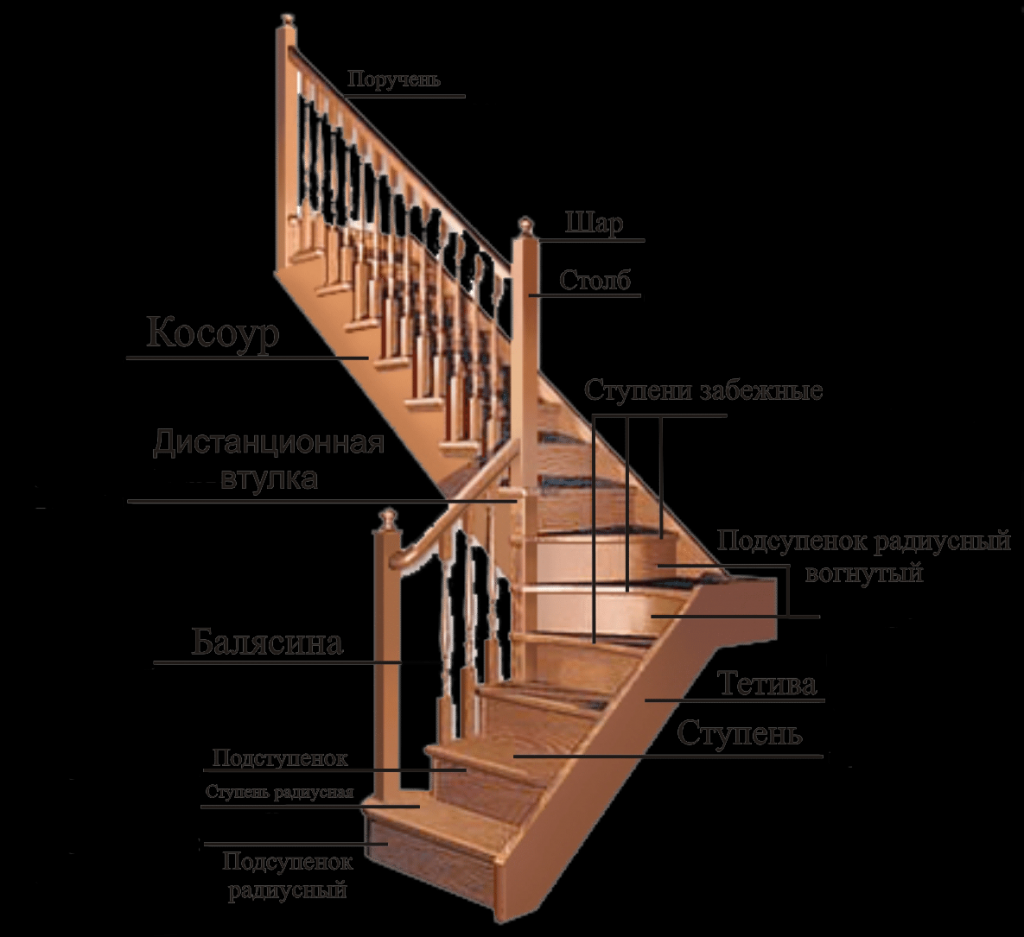

Ступеньки бывают нижние фризовые – те, которые следуют сразу после площадки, верхние фризовые – примыкающие к площадкам вверху, и рядовые – следующие одна за другой в промежутке между нижней фризовой и верхней фризовой ступенью. Количество рядовых ступеней зависит от длины лестницы и высоты здания. Ширина ступеней зависит от типа постройки.

Типы зданий с лестницами:

• Общественные здания – магазины, учебные учреждения, офисные здания, общежития, больницы и т.д.;
• Производственные здания – цеха предприятий, склады, корпуса ИТР, подсобные помещения, котельные, гаражи и.т.п.;
• Жилые помещения – частные дома, квартиры, многоквартирные дома, гостиницы, отели.

Для каждого из этих типов зданий существуют разные нормы размеров ступеней лестниц.

Проектирование и монтаж пожарных лестниц

Компания «Центр противопожарных услуг» оказывает услуги по проектированию и установке различных металлоконструкций для обеспечения пожарной безопасности и эвакуации в случае пожара, изготавливает ограждения для кровли и пожарные лестницы по индивидуальному заказу.

Мы предлагаем:

• Установка пожарных лестниц;
• Проектирование и изготовление наружных лестниц и металлических кровельных ограждений;
• Поставка и монтаж вышеуказанных металлоконструкций и стационарных пожарных лестниц различных видов;
• Монтаж лестниц и установка ограждений кровли;
• Испытание пожарных лестниц;
• А также изготовление и монтаж противопожарных дверей.

Пожарная лестница позволит облегчить проведение аварийно-спасательных работ при возникновении очагов пожара. С ней Вы будете чувствовать себя в безопасности, независимо от времени года, особенно в помещениях с повышенной опасностью.

К тому же установка пожарной лестницы не просто объективная необходимость, это — требование действующего законодательства, которое обязательно к выполнению для любого типа здания.

Типы пожарных лестниц

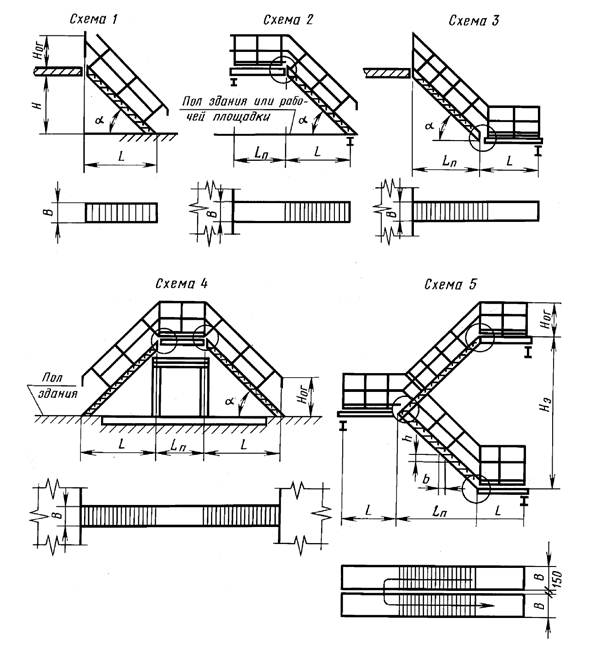

В зависимости от условий исполнения, эксплуатации, назначения лестниц, настилы площадок, ограждения и ступени лестничных маршей разделяются на:

• Вертикальные лестницы П1-1 – без ограждения (высота менее 6 м)П1-2 – с ограждением (высота больше 6 м)

• Противопожарные наружные лестницы П1 – вертикальная лестницаП2 – маршевая лестница

• Ограждения МН – используются для лестничных маршей ПН – используются для лестничных площадокВН – используются для вертикальных лестниц

Проектирование пожарных лестниц

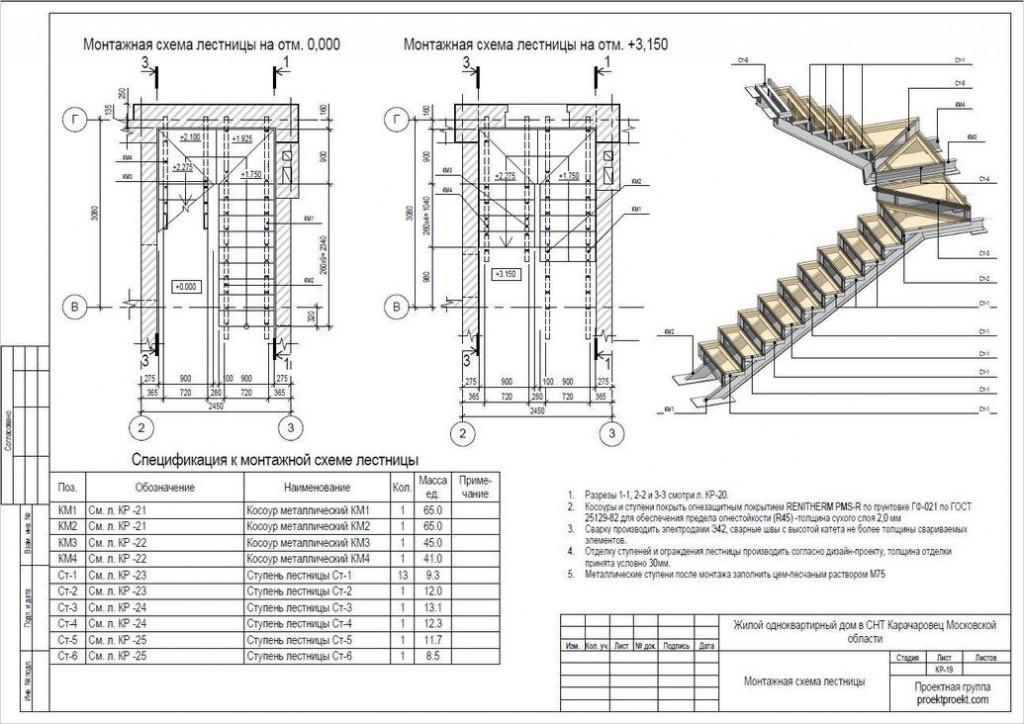

В проект лестницы входят: разработка эскиза, конструктивные расчеты с учетом всех требований строительного проектирования. Государственные нормативные акты задают нормы проектирования. В зданиях, этажностью более двух, основные лестницы, связывающие этажи, должны иметь один общий пролет.

Использование трансформируемых лестниц в качестве основных, соединяющих жилые этажи, не допускается. Они применимы только для доступа в чердачные или подвальные помещения.

Лестничные ограждения должны выдерживать боковую нагрузку порядка 100 кг для того, чтобы взрослый человек мог на них опереться. При расчете лестницы необходимо учитывать высоту между ступенями и потолком (краем перекрытия, балками, и т.п.). Безопасность металлической лестницы зависит также и от материала, из которого сделаны ступени.

Документы, регламентирующие стандарты при изготовлении и монтаже металлических лестниц (нормативы при проектировании лестниц):

1. ГОСТ 23120-78 — Лестницы маршевые, площадки и ограждения стальные. Технические условия;
2. ГОСТ Р 53254-2009 — Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний;
3. ГОСТ 25772-83 — Ограждения лестниц, балконов и крыш стальные. Общие технические условия;
4. ГОСТ Р 53276-2009 — Техника пожарная. Лестницы навесные спасательные пожарные. Общие технические требования. Методы испытаний;
5. СНиП IV-14-84 — Сборник 1-14 Лестницы;
6. СНиП IV-14-84 — Сборник 2-10 Лестницы;
7. СНиП — Жилые здания.

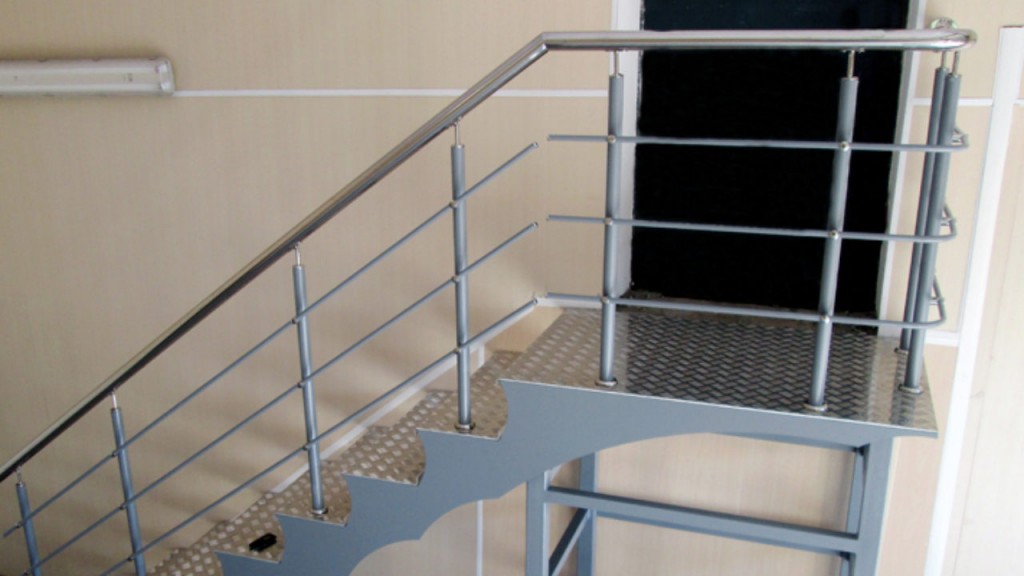

Материал для пожарных лестниц

Пожарные лестницы общественных зданий изготавливают из надежного и прочного материала, устойчивого к коррозии под действием внешних факторов, в том числе и погодных условий. Для этого отлично подходят жароустойчивые материалы: металлический профиль, уголки, полосы, арматурная сталь, швеллеры и стальные листы.

При изготовлении ступеней и перил рекомендуется выбирать арматурную сталь, просечно-вытяжной лист или прессованный решетчатый настил. Данные материалы предотвратят скольжение, скапливание снега или обледенение.

Не рекомендуем использовать гладкую сталь для изготовления лестницы, так как она обладает высоким уровнем скольжения и ее применение может привести к травмам.

Наружные пожарные лестницы представляют из себя облегченные металлические конструкции, установленные стационарно снаружи здания. Такие лестницы обязательно покрываются антикоррозийными составами. Изготовление и монтаж пожарных лестниц выполняется квалифицированными рабочими под контролем инженера-конструктора.

Наружные пожарные лестницы должны содержаться в исправном состоянии. Обследование конструкции на целостность нужно проводить не менее раза в год. По результатам проверки составляется акт. При нарушении целостности конструкции производится наружная лестница при приемке объекта в эксплуатацию должна пройти испытание. Затем испытания необходимо проводить не реже 1 раза каждые пять лет.

Качественное изготовление пожарных лестниц

В компании «Центр противопожарных услуг» каждый может заказать металлическую пожарную лестницу для жилого, административного или промышленного помещения. Высокое качество изделий и тщательное проектирование с учетом действующих норм и стандартов позволит Вам заказать и установить надежную лестницу, которая прослужит долгое время.

Вы можете заказать пожарную лестницу или противопожарные двери, а также задать любой вопрос по производству и проектированию по телефонам: 8 (8162) 782-003, 8 (906) 205-54-00. Мы производим качественные эвакуационные лестницы в минимальные сроки.

Пожарная металлическая лестница может быть выполнена по готовым стандартным проектам или по вашим эскизам. В процессе проектирования мы обязательно учитываем санитарные и нормативные требования, особенности эксплуатации лестницы, а также все Ваши пожелания.

Надежная пожарная лестница — это залог Вашей безопасности!

Примеры наших работ

 Замеры и материалы при конструировании

Для проведения замеров при условии, что лестницу придется делать уже в период отделочных работ, вам понадобится уровень, рулетка и еще одна пара рук. Неплохо обзавестись длинной прямой рейкой и угольником.

Для проверки перпендикулярности стен используем угольник. Меряем высоту потолка, толщину перекрытия, после выполнения замеров на миллиметровке рисуется план и разрез помещения, на котором следует отобразить не только замеры пола и проемы, но и двери, окна, прочее.

Хороший инженер должен быть и хорошим экономистом, в том смысле, что его работа не должна нести за собой излишних затрат. Создавая эскиз лестницы, стоит учесть, что стандартные изделия из дерева гораздо дешевле созданных на заказ, так что лучше постараться спроектировать интересный дизайн, используя более дешевые материалы. Производство стандартных лестничных деталей — широко распространенная практика, в основном, их создают для фирм, занимающихся монтажом лестниц.

В США, к примеру, практика самостоятельного создания лестниц настолько широка, что фирмы по созданию стандартных элементов переориентировались на частных лиц. В России стандарт заготовок у разных фирм аналогичен. Большие детали желательно заказывать в сборном виде, так как возможности в выборе могут быть ограничены исходя из размеров транспорта для перевозки. Качество же дерева-основы напрямую зависит от условий эксплуатации.

Испытания пожарных лестниц

Убедиться в том, что лестница соответствует установленным нормам, помогают специальные испытания. Их необходимо проводить раз в 5 лет. Раз в год осуществляется визуальный осмотр в ходе которого проверяется физическое состояние лестницы с составлением акта по результатам проверки . При обнаружении отклонений контролируемых параметров от ГОСТ Р 53254 необходимо сразу же их устранить.

При проведении испытаний контролируют следующие параметры:

• Проверка основных размеров
• Проверка предельных отклонений размеров и форм
• Визуальная проверка целостности конструкций и их креплений
• Проверка качества сварных швов
• Проверка качества защитных покрытий
• Проверка требований к размещению лестниц
• Испытания ступени лестницы на прочность
• Испытания балок крепления лестницы на прочность
• Испытания площадок и маршей лестниц на прочность
• Испытания ограждений лестниц на прочность
• Испытания ограждений кровли зданий на прочность

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

При проведении статических испытаний на прочность конструкции минимальная нагрузка  на ступени в 180 кгс прикладывается вертикально к середине ступеньки, на ограждение горизонтальной нагрузкой в 54 кгс в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей высоте лестницы, нагрузка на лестничный марш и площадку рассчитывается по формуле 2 и 3 ГОСТ Р 53254.

При испытаниях проверяют каждую 5-ую ступеньку, все марши, площадки и ограждения.

Испытание успешно пройдено, если все параметры пожарной лестницы соответствуют  ГОСТ Р 53254.

Еще одно важное условие – это качественное освещение при проведении испытаний. Испытания должны проводится в дневное время. Все пролеты должны быть хорошо видны.

Для обеспечения безопасности рекомендуем приобретать полностью сертифицированную продукцию, большой выбор лестниц представлен на сайте завода ДИРС. («реклама»)

Примечание: необходимо разделять понятия эвакуационных и пожарных лестниц.

• Эвакуационные лестницы — это лестницы, предназначенные для эвакуации людей из зданий и сооружений при пожаре
• Пожарные лестницы — это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ

Ознакомится с требованиями предъявляемым к эвакуационным лестницам.

Пожарные лестницы и ограждения

Прямая функция наружных пожарных лестниц – содействие спасателям во время тушения пожара и вывода из горящего здания людей. Представьте ситуацию: в многоквартирном доме на нижних этажах обнаруживается источник возгорания, коридоры сильно задымлены, а жители верхних этажей оказываются в ловушке. В такой ситуации пожарная лестница может спасти не одну жизнь.

Именно поэтому их наличие обязательно для зданий высотой более 10 метров.

Для пожарных лестниц и ограждений разработаны строгие стандарты, несоблюдение которых влечет наложение административных штрафов, ведь они явлются необходимым и обязательным условием успешной эвакуации людей. Такие лестницы всегда должны находиться в рабочем состоянии, их исправность должна тщательно и систематично проверяться.

Наша группа компаний «Комплекс безопасности» осуществляет свою деятельность в Санкт-Петербурге и Ленинградской области. Одни из многочисленных услуг в сфере пожарной безопасности, которые мы предоставляем:

• изготовление пожарных лестниц и ограждений;
• монтаж пожарных лестниц и ограждений;
• испытание пожарных лестниц и ограждений крыши.

Проектирование и изготовление пожарных лестниц

Сотрудничество с нами начинается с консультации специалиста, во время которой обсуждаются все нюансы. А именно: будущее месторасположение наружной лестницы, необходимое количество и типы металлических конструкций.

Все изделия производятся в соответствии с Государственными стандартами, из легированной стали с высоким уровнем жароустойчивости (стальных листов различной толщины, арматурной стали, металлических профилей и труб).

Надёжность лестниц обеспечивается качественными сварочными швами, безупречной работой механизмов фиксации, изготовлением высокоточных деталей.

Существует множество типов пожарных лестниц, критериями для их классификации служат особенности назначения и использования, разновидности ограждающих конструкций и ступеней, которые идут в комплекте. Вот самая обобщённая классификация:

• Наружные пожарные лестницы: П1 (вертикальные) и П2 (маршевые). Ширина стальных конструкций П1 составляет 60 см., имеется площадка возле выхода на кровлю. П2 крепятся на высоте двух с половиной метров над землей, обязательно имеются площадки на расстоянии каждых 8 метров и поручни. Такие лестницы должны прикрепляться к стене очень надёжно, поэтому анкерные болты прикручиваются каждые 2 метра, а максимально допустимая длина марша составляет 10 метров (защитные ограждения ставятся в обязательном порядке). П1 используют для поднятия на высоту до 20 м., если понадобится подъем выше, используют П2.
• Вертикальные лестницы: П1-1(высотой до 6 м. и без ограждений, минимальная ширина 60 см.), П1-2 (высота более шести метров, с отвесными металлическими ограждениями, и минимальной шириной 80 сантиметров).

Монтаж пожарных лестниц, консультирование по вопросам эксплуатации

Установка лестниц проходит без применения грузоподъёмной техники, поскольку на объект мы доставляем уже готовые и лёгкие по своей массе модули. Процесс монтажа будет быстрым, поскольку не нужно выполнять сварочные работы, модули прикрепляются болтовыми соединениями.

Если элементы стены фасада имеют неровности или угловой нащельник на вентиляционном фасаде, мы можем снабдить пожарную лестницу плавающим кронштейном. Благодаря этому мы можем выбрать самое надёжное для крепления место на стене (расстояние между кронштейнами регулируется в пределах 25-60 см.)

После установки работники по вашему желанию могут проконсультировать вас по всем вопросам пользования пожарными лестницами (правила использования, проверка исправности и т.д.)

Основные требования к пожарным лестницам: параметры и материалы

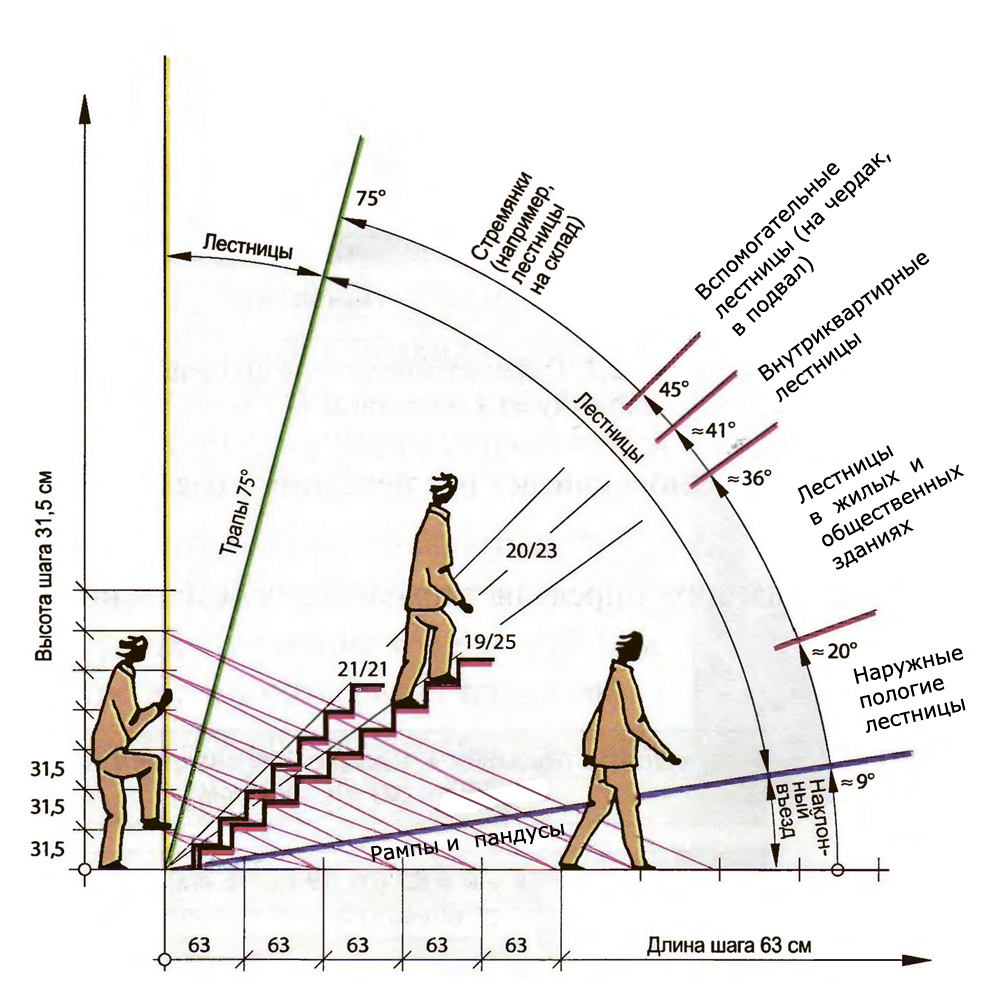

В зависимости от целевого назначения здания, его этажности и эксплуатационных условий угол наклона маршей лестницы может варьироваться.

ПРИЛОЖЕНИЕ И. АКТ о соответствии выполненных внеплощадочных и внутриплощадочных подготовительных работ требованиям безопасности труда и готовности объекта _________ ________________к началу строительства

ПРИЛОЖЕНИЕ И

Форма

«___» ___________200___г.

Комиссия в составе:

Решение комиссии

Работы выполнены в объемах, предусмотренных проектом и в соответствии с требованиями норм и правил безопасности труда. На основании изложенного разрешается производство основных строительных, монтажных и специальных строительных работ на объекте.

Примечание — Руководитель генподрядной организации заранее информирует представителя Федеральной инспекции труда о дате и месте работы комиссии. При необходимости к участию в работе комиссии привлекаются органы государственного надзора или специализированные организации.

Особенности обустройства лестничных пожарных конструкций

Мы уже отмечали тот факт, что для максимальной полезности и в целях обеспечения безопасности людей во время чрезвычайных ситуаций конструкция пожарной лестницы должна строго соответствовать СНиПам и ГОСТам, в частности ГОСТу Р53254. Также с соблюдением всех строительных и пожарных норм производится монтаж ступенчатого сооружения.

Проектные чертежи ступенчатого лестничного оборудования чаще всего подразумевают для лестницы два типа обустройства:

Вне зависимости от модели пожарная лестница должна оснащаться следующими элементами:

1. Защитное заграждение. Ограждение пожарных лестниц призвано уменьшать риск падения человека с высоты при спуске или подъеме. Чаще всего выполняется в виде полукруглых дуг (поручней) по обеим сторонам ступенчатого сооружения.
2. Уровень входа – специальная площадка, от которой начинается подъем по сооружению. Располагается на уровне 2-х метров от земли.
3. Уровень схода – место завершения подъема. Поскольку данная площадка располагается обычно на значительной высоте — она обязательно должна быть иметь ограждение.
4. Промежуточные площадки и площадки для отдыха монтируются на пожарных лестницах с нестандартной конфигурацией, а также на высотных зданиях. На чертеже можно увидеть, как выглядит такое устройство в деталях.
5. Также ступенчатые конструкции пожарного назначения могут дополнительно оснащаться люками и площадками для доступа.

Естественно, что элементы и сама лестница изготавливаются с соблюдением целого ряда норм.
