Как лестничные марши и площадки учитываются при расчете площади этажа

Учет площади лестничных маршей при заказе отделочных материалов

В большинстве крупнопанельных и кирпичных многоэтажных домов массовой застройки в лестничных клетках отделываются стены, окрашиваются ограждения и нижняя поверхность маршей.

Однако в жилье повышенной комфортности, индивидуальных жилых домах, административных и общественных зданиях лестничные марши и площадки облицовываются керамической плиткой или в качестве покрытия используются полимерные составы.

В этом случае, в ведомости отделочных работ, которая является составной частью рабочей документации на любой объект нового строительства, реконструкции или капитального ремонта, должна быть указана площадь лестницы, подлежащая отделке. На основании проектных данных производится заказ материалов и определяется стоимость работ, поэтому расчет объемов крайне важен строителям.

Объем материалов, необходимых для того чтобы отделать лестничные марши и площадки определяется довольно простым расчетом. Количеств керамической плитки, необходимой для облицовки маршей и площадок складывается из:

• площади этажных и промежуточных лестничных площадок;
• площади маршей, состоящей из суммы площадей проступей и подступенков.

Кроме этого, при заказе необходимо учесть дополнительный объем на подрезку плитки и ее бой.

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

Расчет размера и количества ступеней лестничного марша

На первом этапе требуется правильно подсчитать определить высоту подъемной конструкции. Этот момент является базовым в расчетах оптимальной площади лестничного марша.

Нужно измерять высоту между этажами. Это сделать просто с помощью метра или вертикально спущенной веревки. Ее нужно зафиксировать на верхнем этаже. За точку отсчета обязательно брать уровень чистого пола. Нижний конец под прямым углом нужно закрепить на нижнем этаже. Внизу наметить точку, которая будет началом лестничного марша. Провести 2 прямые образовывающие катеты прямоугольного треугольника. Гипотенузой в нем будет длина лестницы.

Чтобы рассчитать правильные пропорции конструкции, нужно учитывать угол наклона лестницы. Слишком крутая будет некрасиво смотреться, приносить дискомфорт, поскольку человеку тяжело подыматься резко вверх.

Покладистая конструкция занимает много места, требует затрат при строительстве. Оптимальный вариант наклона лестничных маршей в домах находится в диапазоне 25-45 градусов.

Исходя из параметров образовавшегося треугольника, можно посчитать количество ступеней, их высоту и глубину. Рекомендовано просмотреть ряд возможных вариантов, чтобы понять, какой из них лучше в конкретном случае.

Расчет размеров и количества ступеней

При правильном подсчете габаритов ступенек нужно учитывать величину лестничного шага. Этот показатель равен 60-65. Такое расстояние имеет обычный шаг взрослого человека при обычной ходьбе. Если показатель уменьшить, поднятие вверх упрощается за счет лишних ступенек.

Комфортными должны быть высота ступеньки и проступь. Ширина должна помещать взрослого человека, поэтому не стоит ее делать меньше 80-100 см. При подсчетах, нужно учесть, что все ступени должны иметь одинаковые габариты на всем марше. У человека присутствует мышечная память, когда он шагает лестницей. Перемена параметров становится опасной, особенно в затемненных участках. Здесь важно учитывать:

• глубину проступи (не меньше 25-30 см, чтобы поместилась ступня взрослого человека);
• высоту ступеньки.

Количество ступеней подсчитывается за формулой:

N=L\hшага, где

• N –количество ступеней;
• L – длина подъема лестничного марша;
• h шага – высота шага.

Дроби округляются в большую сторону.

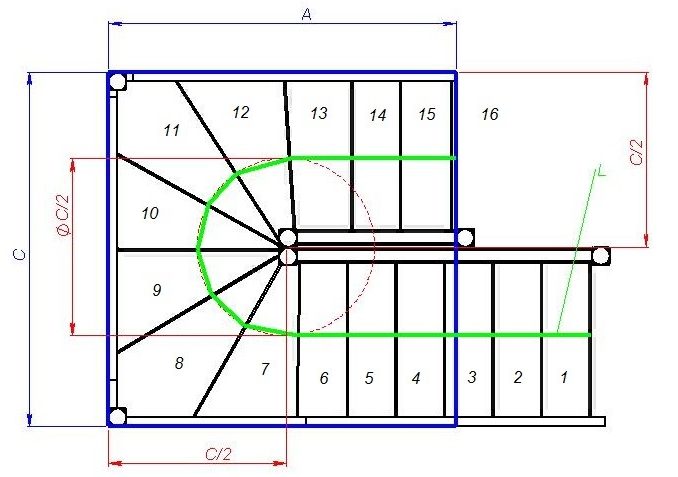

При ограниченности пространства конструируют сложные марши. Их конфигурации многообразны. Самые распространенные П и Г-образные. Независимо от сложности конструкции принципы расчетов остаются аналогичными.

Итоговые расчеты

На выходе математических подсчетов нужно иметь минимальную и максимальную длину марша. Первое значение получается путем умножения количества ступенек на минимальный шаг. Этот показатель на практике нельзя занижать – конструкция получится некомфортной для передвижения.

Если проступи умножить на величину максимального шага, то получится максимально удобная конструкция. Имея эти показатели, нужно выбрать наиболее подходящий вариант в конкретном случае.

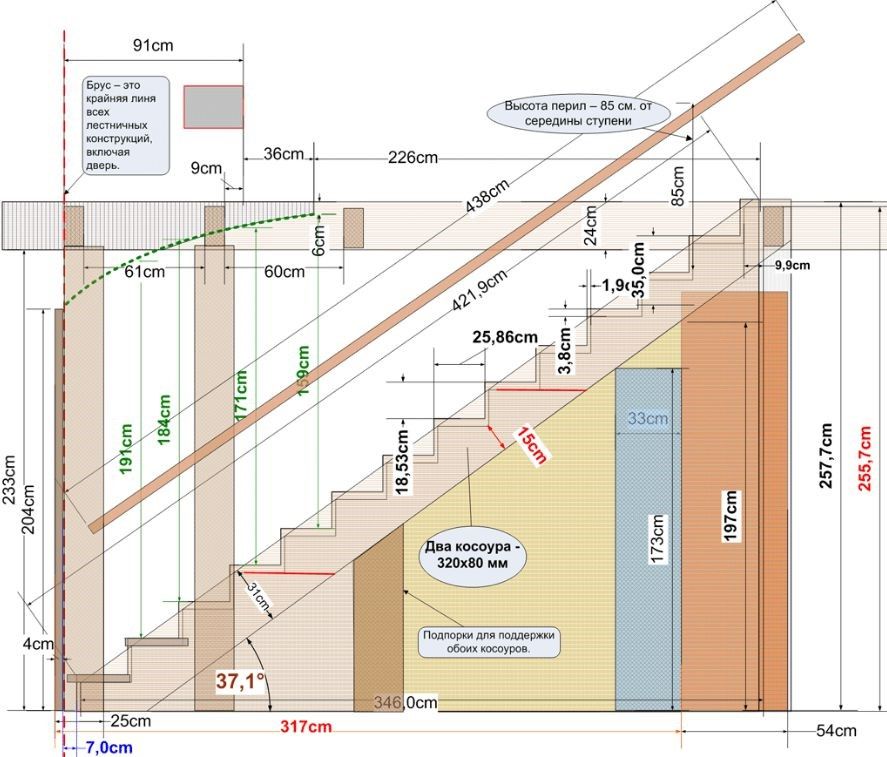

Графический метод проектирования

Проще всего считать габариты на схеме. Графическое изображение позволяет оценить вид будущего сооружения наглядно. График строится следующим образом.

1. Разбить на бумаге ось координат и обозначить верхний и нижний уровень.
2. Начертить линию уклона марша, используя транспортир, для соблюдения угла.
3. На осях отметить отрезки длины шага и высоты подъема ноги.
4. Соединить точки попарно.
5. Разделяя каждый промежуток на 2 части, прорисовать положение ступенек. Важно придерживаться масштаба для ясной картины будущего сооружения.

Эти действия можно произвести вручную. Сейчас есть много компьютерных программ, делающих графики и расчеты без вас.

Как правильно рассчитать лестничный марш

Чтобы правильно рассчитать лестничный марш, нужно определиться с высотой и длиной конструкции. Если ступеней получается много, следует делить марш на части и соединять их площадкой. Оптимальное количество ступеней в марше – 16.

Рассчитывать лестничный марш следует из положений:

• уклон марша лестницы должен иметь соотношение 1:2;
• от уклона зависят габариты ступенек;
• разделите высоту лестницы на высоту ступени, получается количество ступеней;
• ширина лестничного марша вычисляется умножением количества ступенек на ее ширину.

Правильный расчет позволит сократить объем трат, связанных с дальнейшим строительством. Конструкция получится визуально правильной, удобной и безопасной.

Как рассчитать лестницу: основы

При строительстве лестницы своими руками важно придерживаться основных требований к конструкциям для избегания ошибок и опасных ситуаций. Следует изучить стандарты ГОСТ и технические требования к данным конструкциям. Базовыми знаниями для строительства лестниц и площадок являются:

• наклон и число ступенек;
• вычисление допустимой нагрузки на лестничный марш;

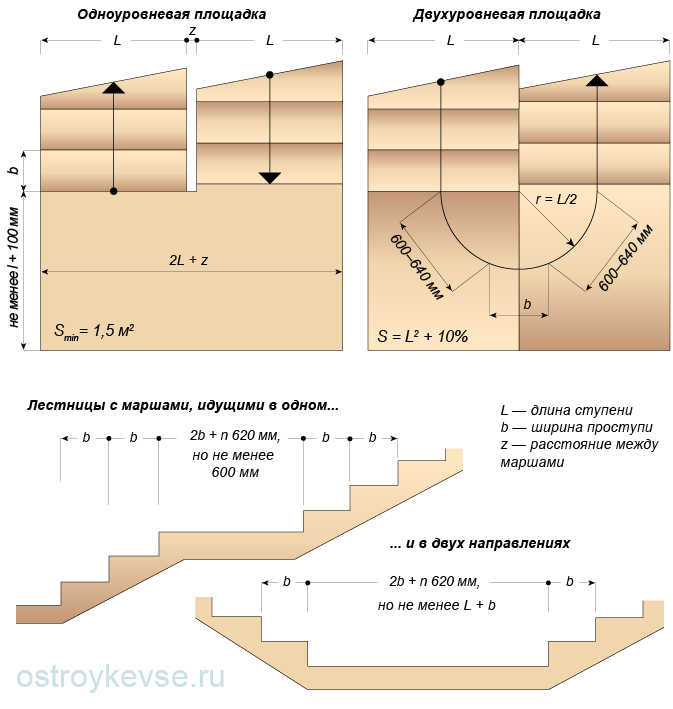

• потребность установки и параметры площадки;
• высота подступенка;
• ширина проступи;
• правильное соотношение подступенка и проступи;
• ширина лестницы.

Придерживаясь технических рекомендаций, можно самостоятельно оборудовать подъем на верхний этаж.

Размер проступи должен быть оптимальным. Слишком маленькая площадь приведет к дополнительному напряжению, когда пятка свисает. Перебор с площадью тянет увеличение ширины шага и силы при передвижении по лестнице. Оптимальный размер – 28-32см.

Как рассчитать лестницу: правила

Определив угол наклона и количество ступенек, нужно подобрать требуемые параметры для ступенек. Здесь следует учитывать 2 правила, основными показателями для которых являются высота подступенка и ширина проступи.

• Правило 1. Разница в длине высоты подступенка и ширины проступи должна равняться примерно 120 мм. Этим обеспечивается удобство подъема.
• Правило 2. Сумма этих двух показателей должна быть близка к 45 см. Это правило безопасности. При нарушении параметров человек испытывает трудности, ноги могут путаться или цепляться друг за друга.

Найти дополнительную информацию о строительстве лестниц и площадок можно на нашем сайте или просмотрев видео.

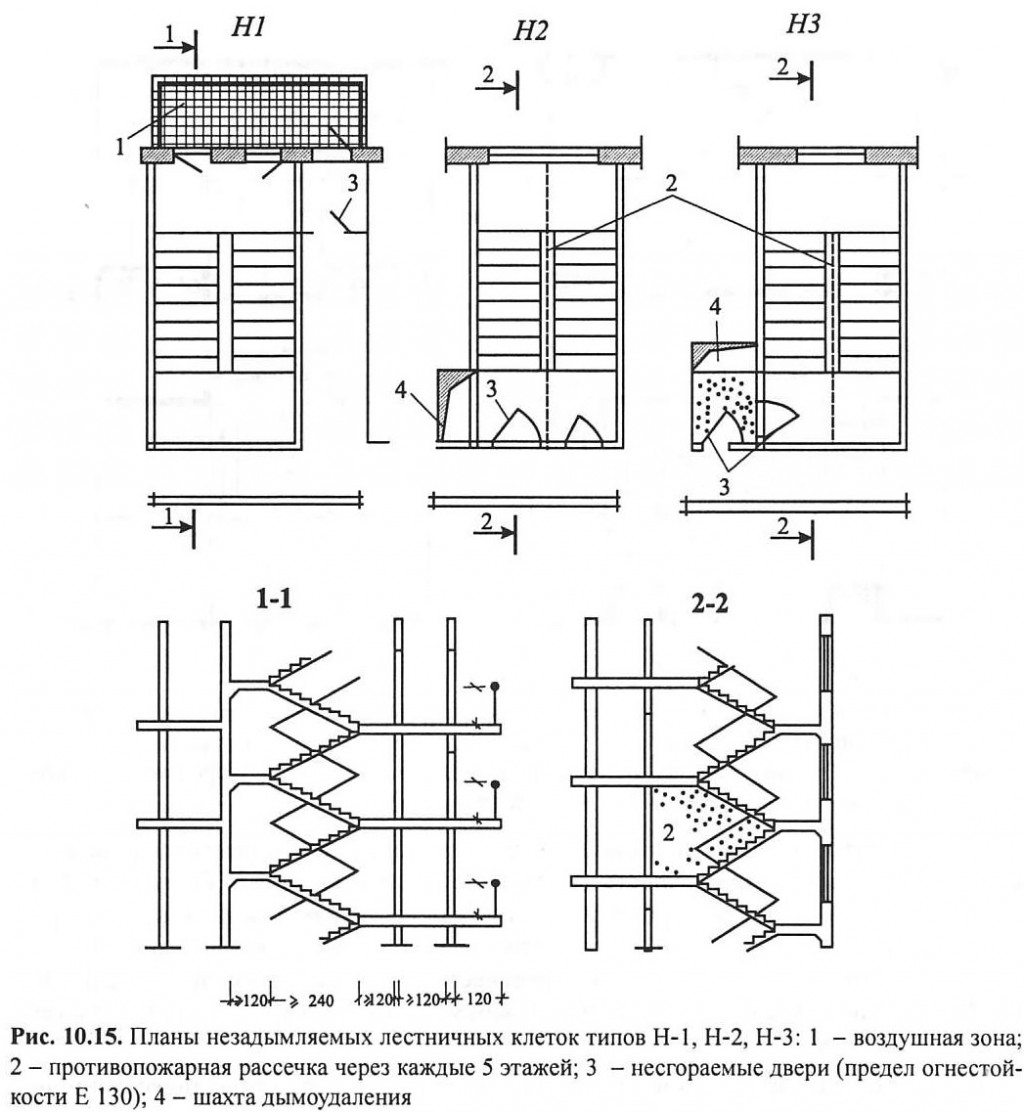

Требования

Пожарные лестницы, установленные на зданиях, маршевая, а особенно вертикальная, ведущие на крышу (кровлю) или покрытие строений, не предназначены для эвакуации людей; а служат для подъема сотрудников пожарной охраны для действий по разведке места возникновения очага возгорания и ликвидации пожара.

Проектирование всех типов эвакуационных лестниц ведется на основании нормативно-технической документации. Определения, общие требования, конкретные нормы размещения, конструирования, перечни допустимых размеров элементов изложены в следующих документах:

• СНиП 21-01-97* – о пожарной безопасности строений.
• СП *, СП , СП – об общественных зданиях; жилых многоквартирных домах; многофункциональных комплексах соответственно.
• СП – об эвакуационных путях, выходах.
• ГОСТ 25772-83 – об условиях изготовления, установки ограждений лестниц из стали.

Основные параметры внутренних, наружных эвакуационных лестниц:

• Число эвакуационных выходов, количество эвакуационных лестниц из зданий должно быть не меньше двух с этажа, если на нем расположено помещение, в котором должно иметься два выхода для эвакуации людей; а также из цокольных, подвальных этажей зданий, если их площадь больше 300 м2, или они предназначены для одномоментного нахождения в них больше 15 человек.
• При необходимости наличия двух и более эвакуационных выходов они должны быть расположены рассредоточено согласно формулы, приведенной в п. СП
• Максимальное количество ступеней в марше эвакуационных лестниц в общественных зданиях между площадками должно не превышать 16, но в лестницах с одним маршем, или в одном марше 2–3 маршевых лестниц первого этажа здания может быть увеличено до 18 ступеней.
• Максимальная высота ступени эвакуационной лестницы должна быть не больше 0,22 м, а ширина ступени не меньше 0,25 м, которую допустимо уменьшить до 0,22 м в узкой части криволинейных парадных открытых лестниц; а ширину ступени лестницы, ведущей к помещению с числом работников не больше 15 человек – до 0,12 м.
• Освещение эвакуационных лестниц должно проектироваться, выполняться в соответствии с требованиями СП (СНиП 23-05-95*) о естественном/искусственном освещении зданий.

Устройство эвакуационных лестниц при их проектировании, конструировании должно иметь по требованиям противопожарных норм следующие типовые размеры, их определенное соотношение между собой:

• Уклон эвакуационных лестниц проектируется, как правило, не больше, чем 1:1. Допускается увеличивать угол наклона до 2:1 для открытых лестниц, ведущих к рабочим местам, рассчитанным на одного человека.
• Ширина марша эвакуационной лестницы, в том числе размещенной в лестничной клетке, обязана быть не меньше проектной, определяемой расчетом в зависимости от количества людей, находящихся на этажах здания. Или быть не меньше ширины любого выхода для эвакуации; двери, ведущей на нее из помещения, коридора, и быть, как правило, не меньше 1,35 м в зданиях детских дошкольных учреждений, больниц, спальных корпусах интернатов, социальных учреждений для инвалидов, престарелых граждан; 1,2 м в зданиях с числом людей, которые могут находиться на любом этаже, больше 200; 0,7 м у лестниц, ведущих рабочим местам, рассчитанным на одного человека; 0,9 м – ширина лестницы эвакуационного выхода во всех остальных случаях.
• Соответственно, минимальная ширина эвакуационной лестницы составляет 0,9 м. В основном лестницы с такой шириной являются наружными, предназначенными для эвакуации с этажей зданий, отметок общественных, производственных сооружений.
• Ширина площадки эвакуационной лестницы проектируется не меньше ширины ее марша, а перед входом в лифты, оснащенные распашными дверями, не меньше суммы ширины марша и половины ширины дверного полотна лифта, но не меньше 1,6 м; а все промежуточные площадки в прямых маршах эвакуационных лестниц должны быть длиной не меньше 1 м.
• Все двери, выходящие на лестницы, предназначенные для эвакуации, будучи полностью открыты, не должны уменьшать ширину как лестничных площадок, так и маршей.
• Ширина тамбура должна быть не меньше ширины эвакуационного выхода из здания.
• Ограждения эвакуационных лестниц зданий выполняются из стальных конструкций.
• Дверь на эвакуационную лестницу по высоте в свету должна быть не менее 1,9 м, а ширина дверей клеток эвакуационных лестниц быть равной ширине марша такой лестницы; или в общественных зданиях, с большим количеством посетителей, определяться расчетом на стадии проектирования.
• Во всех конкретных ситуациях ширина двери, ведущей на эвакуационную лестницу, должна позволять без препятствий проносить через нее носилки с человеком, лежащим на них.

Существуют требования противопожарных норм, превышающие в отдельных случаях параметры, размеры, определенные СНиП 21-01-97*. Так, ширину маршей эвакуационных лестниц в учебных, лекционных, лабораторных корпусах высших образовательных учреждений, где на каждом этаже присутствует не меньше 200 студентов, принимают не меньше 1,5 м.

Этот пример ясно показывает, что нельзя считать общие параметры требований противопожарных норм к внутренним, наружным эвакуационным лестницам за незыблемый канон; а следует при проектировании каждого конкретного здания ориентироваться как на них, так и на нормативные установки для того типа, высоты, степени стойкости к огню, функциональному назначению зданий, к которому оно относится.

Как работает калькулятор лестницы онлайн

Если представить это в виде формулы, то получится 2h b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

• «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
• «формула безопасности»: b h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

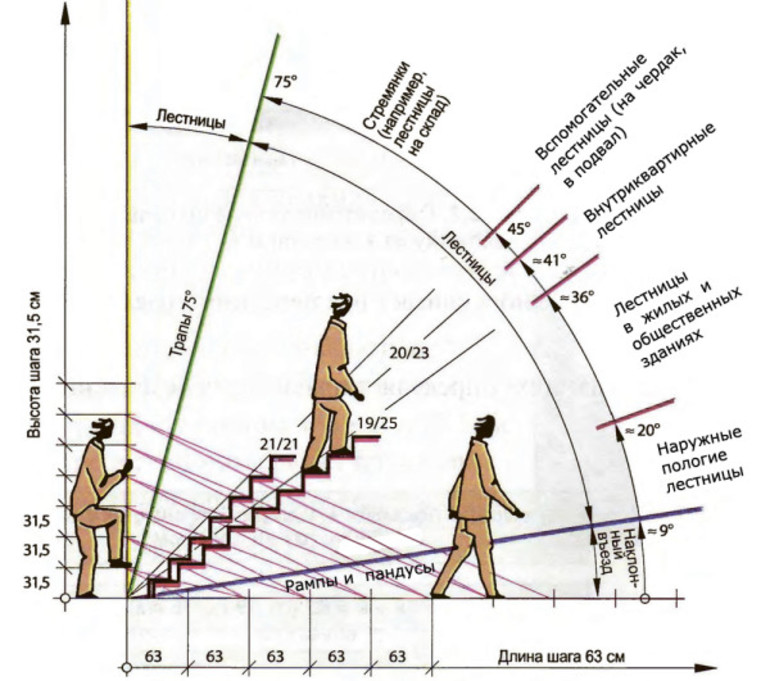

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Лестница – это важный, практичный элемент, позволяющий свободно передвигаться между уровнями здания. От уклона, высоты, длины лестницы и параметров ступеней зависит комфорт идущего. Неправильно сконструированные лестницы могут привести к тяжелым травмам и ушибам. Поэтому, моделирование лестниц должно включать начальный этап проведения точнейших вычислений. Как рассчитать параметры лестницы самостоятельно – читайте в статье.

Калькулятор – это программа, позволяющая самому вычислить наиболее важные величины для проектирования комфортной и безопасной лестницы.

Предлагаем ознакомиться Как варить тыкву и сколько времени — правильный способ простыми словами

Пользоваться калькулятором онлайн достаточно просто: для произведения точных расчетов, необходимо выбрать нужный вид лестницы (прямая, П-образная, Г-образная и т.д.) и ввести исходные характеристики помещения.

Для расчета понадобится указать следующие обязательные параметры:

• Высоту и длину проема;
• Количество ступеней;
• Желаемую конфигурацию ступеней (ширину проступи, размер нависания, высоту подступенка).

Кроме того, в зависимости от выбранного типа лестницы, может понадобиться ввести и дополнительные данные. Например, для винтовой лестницы придется обозначить угол поворота, внешний и внутренний диаметр лестницы, а для конструкции с поворотом на 180 градусов – ширину лестницы, общее и количество нижних ступеней.

Пролеты хозяйственного назначения

Для лестничных маршей, используемых для различных хозяйственных нужд, допускаются отклонения по ширине и другим параметрам. Хотя спуск в подвальное помещение, находящееся под жилым зданием, придется сделать достаточно широким и удобным, если там расположена котельная либо мастерская. Опять же в подвале зачастую хранятся разные припасы, которые нужно переносить вверх и вниз по лестнице. В остальных случаях поперечный габарит марша можно сократить до технологической ширины прохода — 600 мм.

В данном видео рассказывается о правилах изготовлении лестницы в частном доме.

Лестничные подъемы на чердак допускается устраивать под углом до 75°, учитывая, что данные сооружения используются гораздо реже внутренних межэтажных переходов. Такой же подход применяется и для строительства других малоиспользуемых лестниц, находящихся на улице. Перила не являются непременным атрибутом раскладываемых и переносных подъемных приспособлений, а вот стационарные лестницы должны быть оборудованы поручнями.

Особенности обустройства лестничных пожарных конструкций

Мы уже отмечали тот факт, что для максимальной полезности и в целях обеспечения безопасности людей во время чрезвычайных ситуаций конструкция пожарной лестницы должна строго соответствовать СНиПам и ГОСТам, в частности ГОСТу Р53254. Также с соблюдением всех строительных и пожарных норм производится монтаж ступенчатого сооружения.

Проектные чертежи ступенчатого лестничного оборудования чаще всего подразумевают для лестницы два типа обустройства:

Вне зависимости от модели пожарная лестница должна оснащаться следующими элементами:

1. Защитное заграждение. Ограждение пожарных лестниц призвано уменьшать риск падения человека с высоты при спуске или подъеме. Чаще всего выполняется в виде полукруглых дуг (поручней) по обеим сторонам ступенчатого сооружения.
2. Уровень входа – специальная площадка, от которой начинается подъем по сооружению. Располагается на уровне 2-х метров от земли.
3. Уровень схода – место завершения подъема. Поскольку данная площадка располагается обычно на значительной высоте — она обязательно должна быть иметь ограждение.
4. Промежуточные площадки и площадки для отдыха монтируются на пожарных лестницах с нестандартной конфигурацией, а также на высотных зданиях. На чертеже можно увидеть, как выглядит такое устройство в деталях.
5. Также ступенчатые конструкции пожарного назначения могут дополнительно оснащаться люками и площадками для доступа.

Естественно, что элементы и сама лестница изготавливаются с соблюдением целого ряда норм.

Высота ступеней лестницы в своем доме: правильный расчет

В соответствии с ГОСТ, установлена стандартная высота для ступенек лестничной конструкции, она варьируется в пределах от 12 см, максимальная цифра – 25 см. Оптимальная, комфортная высота для ступеней определяется расчетами и должна соотноситься с проступью.

Наиболее подходящими отношениями являются:

1. 2: ,5;
2. 1,2:1 и 1:1 (подвальный и чердачный марш).

Исходя из этого, максимальная граница высоты ступеньки устанавливается на уровне 25 см, глубина поступи при этом 25 см. Чтобы было удобнее, обычно берут 15 или 17 см для маршей на улице. Для лестничной конструкции в своем доме площадь под строительство нужно уменьшить, следовательно, требуется установить немного большее значение, от 17 до 22 см.

Если стандарт будет искажен, по такой лестнице будет очень сложно и некомфортно передвигаться. Кстати, от правильного расположения и монтажа зависит, и безопасность, и расход энергии.

Обязательно должна хорошо просматриваться каждая следующая ступень при спускании вниз, иначе повысится риск оступиться и травмироваться. Что же касается подъема, на низкие ступени уйдет большое количество времени и усилий. На очень высокие энергии потратится еще больше. Если ситуация такова, то надо устроить промежуточные площадки, на которых можно будет отдохнуть.
