Делаем фундамент на винтовых сваях своими руками

• брус;
• сплоченная доска;
• бревно.

Каждый из указанных способов имеет свои плюсы, определяющие выбор того или иного метода.

Так, брус имеет четкие размеры, прямоугольное (квадратное) сечение, что облегчает установку и обеспечивает плотную и прочную опору. При этом возможные нагрузки в толще древесины вызывают образование трещин или коробление.

Когда делается нижняя обвязка каркасного дома из досок, такие дефекты в значительной мере предотвращаются. При сборной обвязке из обрезной сплоченной доски общая форма сохраняется, а нагрузки от усушки разделяются на количество досок в пачке, компенсируя друг друга.

Применение бревен объясняется дешевизной, отсутствием разрушающей волокна обработки, сохранением всех естественных слоев ствола дерева. Бревно как материал значительно прочнее и лучше держит нагрузки, хоть и не имеет четкой геометрии и требует более прочного, неподвижного закрепления на фундаменте.

Когда используют?

Принцип монтажа винтовой металлической опоры заключается в том, что она закручивается на определенную глубину, как правило, до твердых пород почвы и удерживается там при помощи своей клиновидной конструкции и лопастей. Отсюда можно сделать вывод для каких почв лучше использовать фундамент на винтовых сваях. Как правило, его применяют для пучинистых грунтов либо болотистой местности. Допускается применение и для обычной почвы. Ввиду невысокой стоимости этого вида фундамента, он применяется практически повсеместно.

Фундамент на сваях для частного дома имеет ограничение по весу постройки, для которой он может применяться. Как правило, его используют для быстрого монтажа каркасных построек, еще используют  фундамент на винтовых сваях для дома из пеноблоков , домов из сип-панелей или сложенных из калиброванного или обычного бруса. Удобно применять свайно-винтовой фундамент и для постройки на его основе бань. Возможна реконструкция и ремонт  фундамента винтовыми сваями при дефектах и разрушении ленточного фундамента.

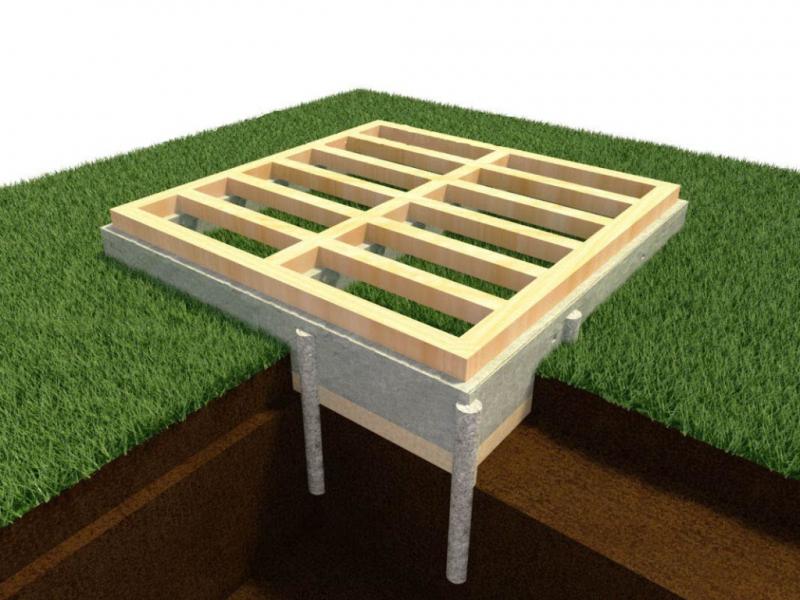

Что такое свайно-ленточное основание

Прежде всего нужно разобраться с особенностями конструкции.

Ленточно-свайный фундамент состоит из опор, находящихся в земле ниже точки промерзания, и ростверка. Лента позволяет равномерно распределять нагрузку. Заглубленная часть системы не дает металлическому каркасу сдвигаться под воздействием грунтовых вод.

Классическая конструкция с винтовыми сваями проигрывает в плане распределения продольных нагрузок. Лента остается устойчивой при поднятии или опускании опорных балок. Кроме того, эта система менее затратная.

↑ Постройка на сваях – это миф или реальность?

Встречаются опытные строители, которые категорически не советуют использовать сваи при возведении жилого дома. Они советуют использовать свайное основание только для построек хозяйственного назначения или для небольших дачных домов.

Возникает вопрос: а как тогда российские (и не только) города, в которых десятки тысяч домов построены на сваях и до сих эксплуатируются? Причём дома в несколько этажей, а не просто одноэтажные постройки.

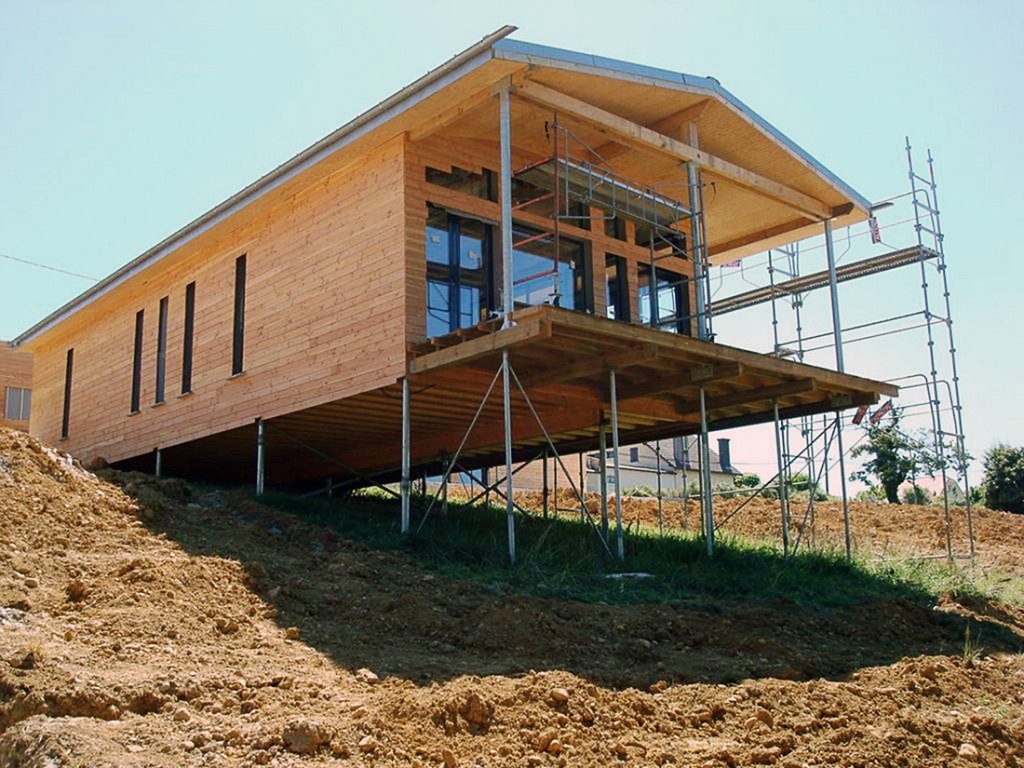

В некоторых случаях фундаменты на сваях являются единственной возможностью построить на участке дом, так как грунт не позволяет использовать, например, ленточный фундамент.

Если местность под строительство всегда залита весенними паводками или грунтовые воды практически у поверхности – то спасают именно винтовые сваи.

Например, если дом нужно поднять или перенести, или реставрировать, то обустраивают именно свайное основание. Такой вариант часто используют во время ремонта деревянных построек прошлого века, когда в те годы дома редко возводили с фундаментом.

В пользу использования свайной конструкции говорят и те факты, что такие варианты основания были реализованы в строительстве очень давно. Только вместо свай были задействованы брёвна, забиваемые в землю.

А свайный метод установки изобрели лишь в начале XIX века.

В первом десятилетии XX века возведение построек на свайных фундаментах получило «второе дыхание» благодаря изобретению новой техники, позволявшая точно и глубоко вбивать сваи. А это значительно убыстряло работу по строительству фундамента для дальнейшего возведения зданий.

Основные виды фундаментов

Каркасный дом представляет собой легкое сооружение, которое может размещаться в местности с любым типом грунта. Песчаная почва, голые скалы, замерзающий грунт (в северных широтах) – все эти условия подходят для возведения каркасного дома.

Схема возведения свайного фундамента.

Как и для любого жилого строения, особую роль играет создание надежного основания. И хотя фундамент под каркасный дом не требует огромной прочности и устройства монолитной конструкции, при его закладке следует соблюдать ряд требований.

Стоит отметить, что существует такие фундаменты для каркасного дома:

• столбчатый;
• из монолитных труб;
• ленточный;
• свайный.

Каждый из них обладает достоинствами и недостатками. В большинстве случаев для строительства каркасного дома применяется свайный или ленточный фундамент.

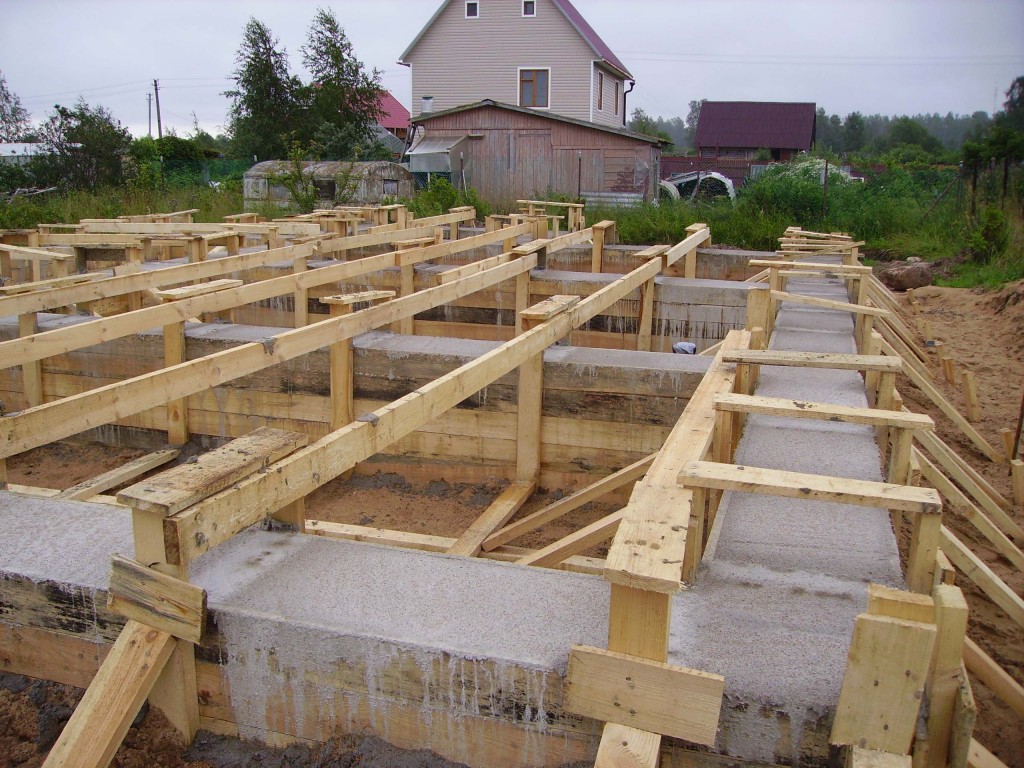

Ленточная несущая конструкция подразделяется на следующие разновидности:

• монолитную;
• сборную;
• мелкозаглубленную.

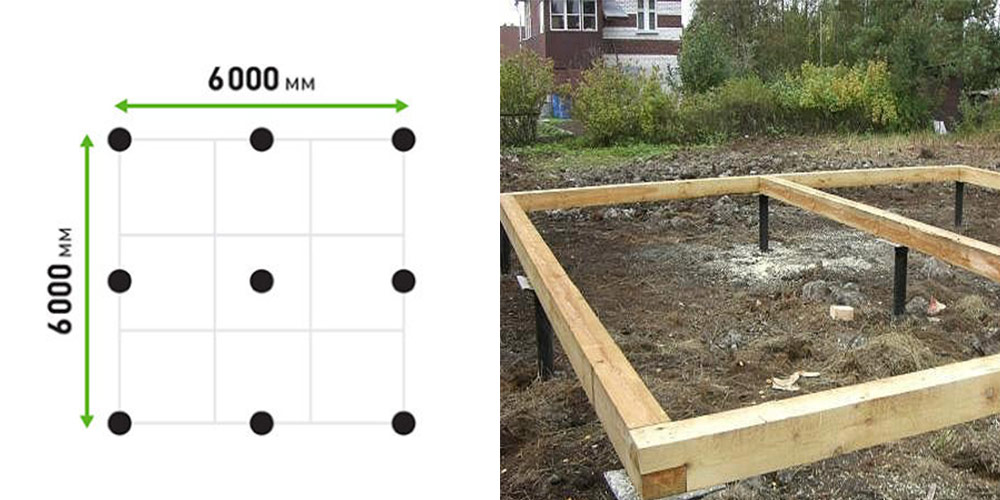

Схемы свайного фундамента.

Независимо от вида закладываемого основания, возводимый дом будет надежным и устойчивым, выдерживая любые нагрузки. Он не сдвинется с места даже в случае размещения на подвижных типах грунта. Ленточный фундамент закладывается в почву приблизительно на 0,5-0,6 м, а над поверхностью земли он “выглядывает” на 0,2-0,3 м.

Недостатками такого основания являются:

• невозможность осуществления перепланировки;
• довольно высокая себестоимость.

Данные “минусы” являются причиной проведения самых точных расчетов. Только так можно избежать в будущем проблем, связанных с ремонтными работами.

Установка столбов

Далее переходим к установке столбов, которых может быть три вида:

• монолитные, изготовляемые промышленным способом;
• из асбестовых труб;
• наливные, изготовляемые своими руками при помощи опалубки.

В первом случае они устанавливаются на не успевший затвердеть подушечный бетонный слой, а по краям засыпаются гравием, который затем утрамбовывается. Для надежности можно скрепить все это жидким цементно-песочным раствором.

Во втором случае в асбестовые трубы необходимо будет заливать бетон, поэтому труба после установки на влажную цементную подложку сразу начинает заливаться бетоном. Пространство вокруг засыпается щебнем мелкой фракции, который также трамбуется, и глиной, для большей надежности.

В третьем случае делается опалубка. Если выбор падает на деревянную, то доски нужно смочить водой, чтоб они не тянули жидкость из бетона, тем самым ослабляя его. Если опалубка сделана из металла, то ничего смачивать не нужно.

Таким образом будут делаться все столбы указанного фундамента. В целом ничего сложного нет. Не забудьте про утепление столбчатого основания, чтобы предотвратить выдавливание столбов пучением грунта.

Видео: утепление пеноплексом столбчатого фундамента веранды бани.

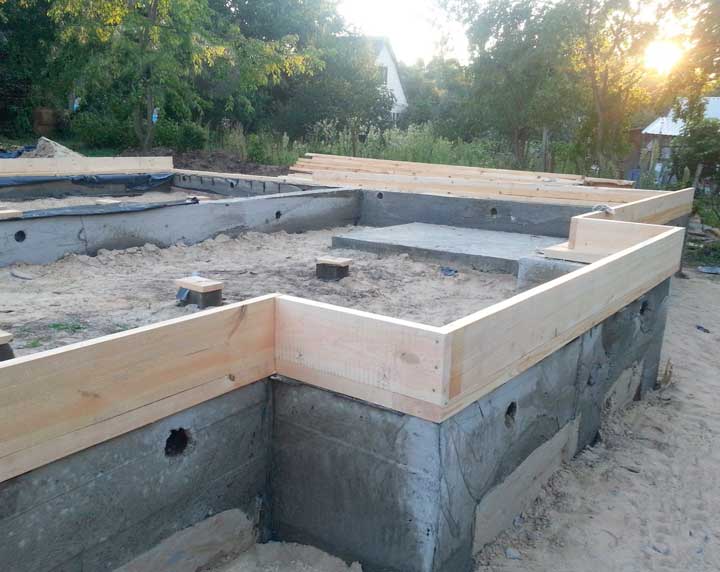

Ленточный фундамент под баню

Зачастую, ленточный фундамент это оптимальный выбор и для строительства деревянной бани. Кроме надежности конструкции этот вариант можно рассматривать и со стороны эстетики – сыграть на контрасте материалов.

Для устройства бани рекомендуется мелкозаглубленный ленточный фундамент – его вполне хватит для того, чтобы держать не слишком тяжелую конструкцию. Если почва пучинистая, и промерзание глубокое (свыше 1,5 м), придется остановить выбор на глубокозаглубленном ленточном фундаменте.

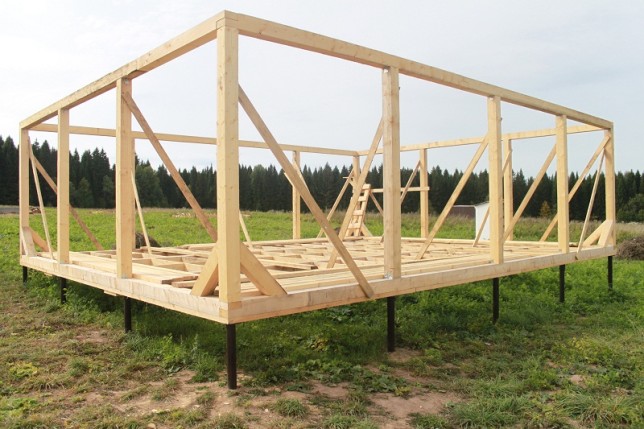

Винтовой свайный фундамент для каркасного дома. Этапы возведения

Все строительные работы должны выполняться в строгом соответствии со СНиП –85.

Проектирование фундамента дома. Важный этап, от грамотности выполнения которого зависит безопасность и надежность будущего строения. Начинается все с осмотра участка, где планируется устанавливать фундамент. Проводятся тщательные инженерно-геологические, гидрометеорологические и геодезические исследования. Главной целью подобных изысканий является определение особенностей грунта: плотности, глубины промерзания, уровня грунтовых вод и так далее. На основании полученных данных выполняется подбор свай для будущего фундамента. В частности, вычисляется требуемая длина и диаметр свай. Для фундаментов домов каркасного типа обычно используют сваи диаметром 108 мм. Кроме того, рассчитывается количество и шаг свай (расстояние между соседними опорами, как правило составляет от 1.5 до 3 метров), а также их распределение по периметру здания и под внутренними несущими стенами.

Монтаж угловой сваи. Установка свайного фундамента начинается с вкручивания базовой угловой сваи. Ее завинчивание может осуществляться как вручную, так и с использованием специальной техники. Все зависит от диаметра устанавливаемых под фундамент свай и твердости грунта. Глубина вкручивания также зависит от несущих способностей грунта и варьируется от 1,8 до 3,5 метров, но не менее уровня глубины промерзания.

Установка остальных свай. После того, как базовая свая установлена, осуществляется монтаж остальных опор, формирующих фундамент. В обязательном порядке сваи должны быть установлены по периметру дома, а также в местах примыкания внутренних стен к внешним. Сваи для винтового фундамента дома должны иметь строго вертикальную ориентацию. Нельзя превышать отклонение от вертикали более двух градусов.

Обрезка и бетонирование свай. Далее при помощи нивелира все винтовые сваи обрезаются под один уровень по горизонтали. После чего, для вытеснения воздуха (кислорода), в полость свай заливается пескоцементная смесь (М150). Это защищает внутреннюю часть сваи от коррозии.

Установка оголовков. При необходимости на сваи устанавливаются оголовки для последующего монтажа обвязочного материала (бруса, бревна и т.д.).

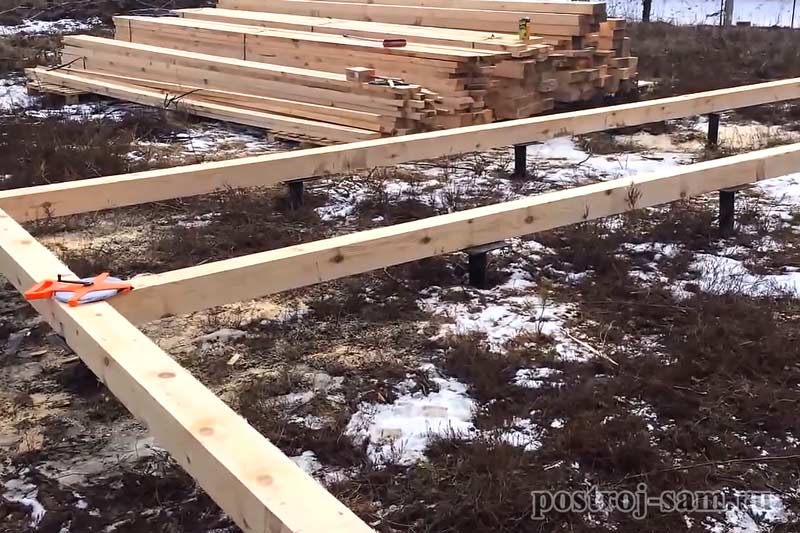

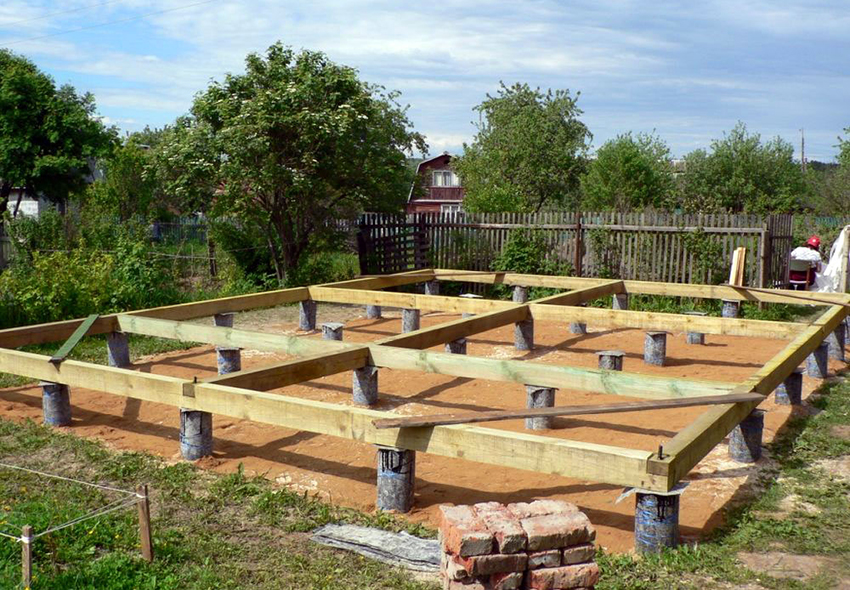

Обвязка фундамента дома каркасного типа. Последний этап обустройства– это обвязка свай. Фундаменты такого типа можно обвязывать швеллером, деревянным брусом или бревном. Для этого данные элементы крепятся посредством сварки, анкерных болтов или прутков к оголовкам свай. При этом предварительно необходимо гидроизолировать фундамент дома посредством укладки слоя рубероида.

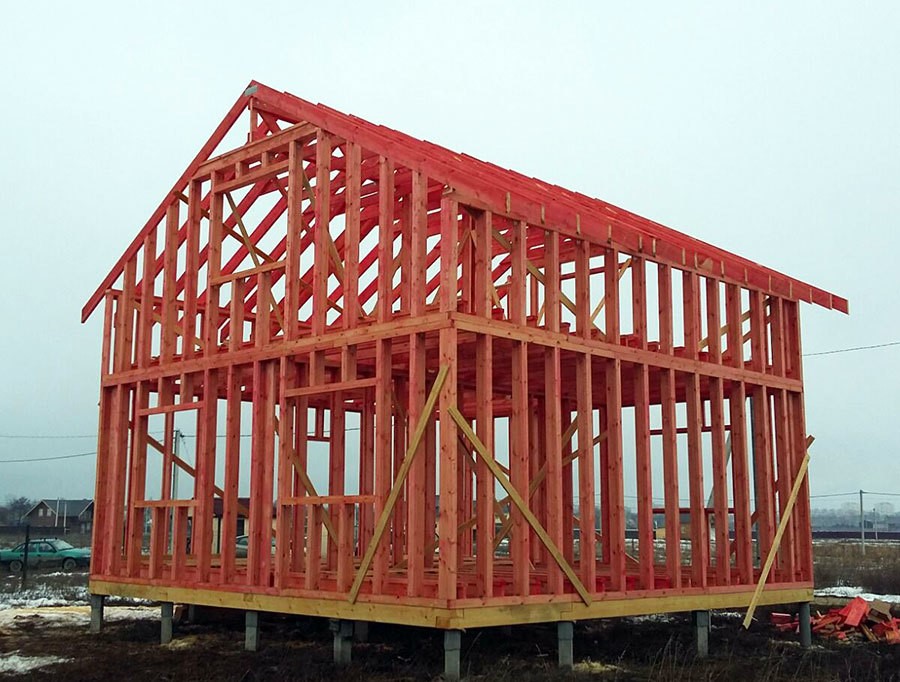

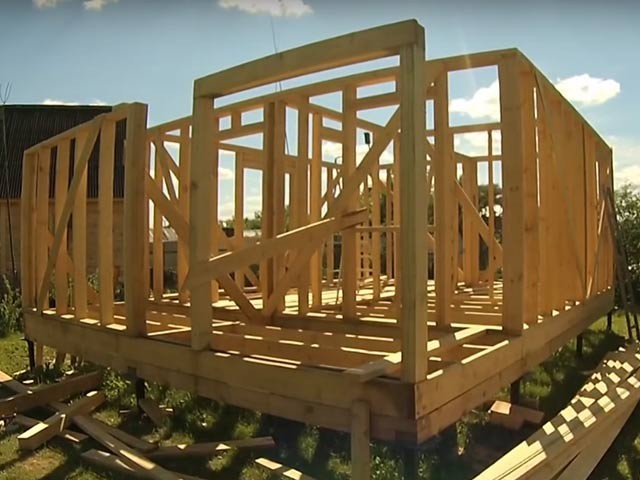

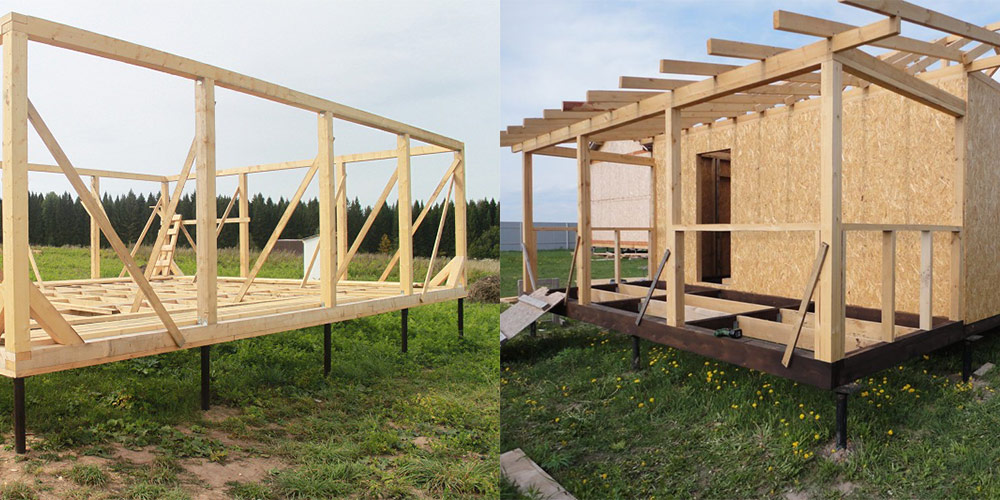

Возведение каркаса. После того, как фундамент установлен, можно сразу строить сам дом. К основанию крепится каркас здания, обшиваются стены, монтируется кровля. Затем проводятся инженерные коммуникации и осуществляется внешняя и внутренняя отделка таких домов.

Для каркасных домов фундамент на сваях – это современная технология, позволяющая сэкономить от 30% до 70% от стоимости строительства по классической технологии с возведением ленточного фундамента. А благодаря высокой скорости монтажа и особенностям технологии формирование основания может быть завершено в течение всего одного дня .

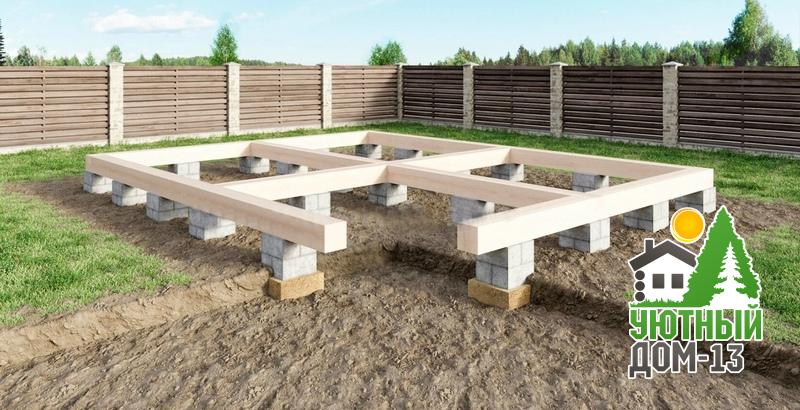

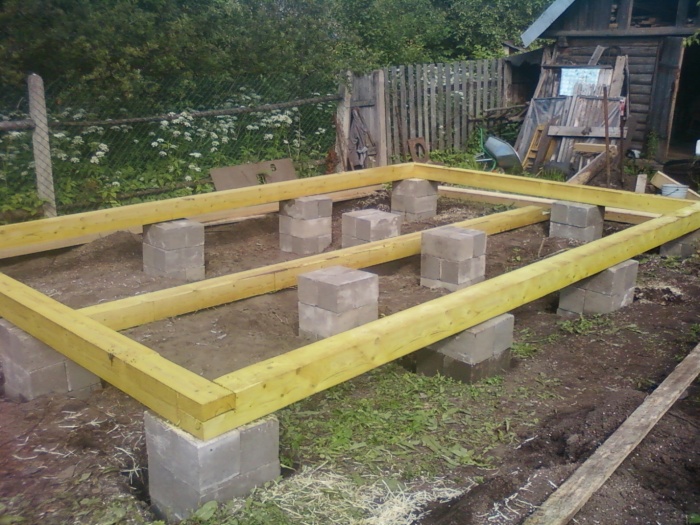

Столбчатый фундамент своими руками для каркасного дома

Каркасные дома в последнее время набирают большую популярность у населения, поскольку являются надежными конструкциями, не имеющими большого веса, и обладающие другими преимуществами. Но любое здание, даже каркасное, должно иметь под собой правильно возведенный и надежный фундамент.

Особенно если его можно сделать своими руками и сэкономить на этом значительные средства. Если исходить из таких соображений, то идеальным вариантом будет столбчатый фундамент, который не только прослужит долго, но и его можно легко ремонтировать без особого труда.

Преимущества столбчатого фундамента

Несмотря на то, что столбчатый фундамент для каркасного дома, не предусматривает сплошную заливку бетоном всего периметра основания дома, он обладает рядом достоинств, который делает всю конструкцию долговечной и надежной, а его преимущества состоят в следующем:

1. Он не требует длительного высыхания, поэтому может быть смонтирован своими руками за один сезон.
2. Для его сооружения не нужна специальная габаритная техника, и большое количество строителей.
3. Экономит значительное количество финансовых средств.
4. Столбчатый фундамент, под любое здание можно сооружать в любое время года, и даже зимой.
5. Его легко ремонтировать и даже производить замену некоторых элементов.

Именно эти преимущества, и подталкивают владельцев будущих каркасных домов, останавливать свой выбор на столбчатом фундаменте, который можно легко соорудить своими руками, не привлекая много работников, и экономя на этом деньги.

На что необходимо обратить внимание перед расчетом

Кроме этого, перед тем, как начать производить какие либо расчеты будущего каркасного здания, его этажности и площади, нужно знать дополнительную полезную информацию о правильности планирования такого типа фундаментов.

• Столбы такого фундамента должны находиться не только под каждым углом периметра здания, но и в тех местах, где будет происходить пересечение несущих стен и внутренних перекрытий. Нарушение этого правила, может привести к непредсказуемым последствиям, поэтому при расчете количества столбов это нужно учитывать;
• Расстояние между столбами по расчету, должно не превышать 2 – 3 метра, и не зависит от количества этажей сооружаемого каркасного здания;
• Идеальным вариантом для каркасного дома будет сборный столбчатый фундамент, изготовленный своими руками из готовых столбов, либо заливной монолитный, также сооруженный самостоятельно. Эти две разновидности обладают повышенной прочностью, и выдержат любую каркасную конструкцию, даже если она будет в несколько этажей;
• Если каркасный дом будет иметь легкий вес, то можно обойтись незаглубленным столбчатым фундаментом, где сваи сооружаются на глубине не более 40 – 50 сантиметров, либо малого заложения, где бетонные столбы вкапываются на глубину 70 сантиметров, не зависимо от расчета свойства почвы и глубины ее промерзания;
• Оптимальным решением для столбчатого фундамента своими руками будут монолитные столбы сечением 400 х 400 миллиметров, либо бетонные блоки имеющие габариты 200 х 200 х 400 миллиметров.

Разобравшись в технических характеристиках столбчатого фундамента, и его особенностей, можно переходить к процессу его расчета и последующего сооружения своими руками.

Подготовка территории под столбчатый фундамент своими руками

Самое первое, с чего нужно начинать, это конечно с подготовки участка под сооружение фундамента своими руками, и расчета периметра будущего здания. Условно это можно разделить на несколько этапов.

Заливка фундамента

Теперь приступаем к заливке фундамента. Бетонный раствор смешивают из цемента (марки М-500), мелкого гравия, песка и воды.

Поскольку заливка фундамента требует большого количество раствора, то необходимо использовать бетономешалку.

Для приготовления порции бетонной смеси идеальными пропорциями компонентов являются следующие:

• песок – 75 кг
• цемент – 25 кг (половина мешка)
• гравий – 125 кг
• вода – 13 л (может меняться в зависимости от уровня влажности песка и цемента).

Хорошенько вымешав бетонную смесь, ведрами заливаем ее в подготовленную траншею, слегка утрамбовываем.

Важно знать!

Объем готовой бетонной смеси должен быть рассчитан так, чтоб весь раствор был использован в один день. В противном случае, когда останется неиспользованный бетон, вы зря потратите материалы, т.к. раствор к следующему дню застынет.

На следующем этапе строительства каркасного здания приступают к расчету материалов для возведения стен.

Видео. Какой выбрать фундамент под каркасник

Видео. Винтовые сваи плюсы и минусы

Статьи про фундамент

• Типы фундаментов
• Столбчатый фундамент из дерева
• Столбчатый фундамент из кирпича
• Столбчатый фундамент из буронабивных свай
• Сплошной плитный фундамент
• Столбчатый фундамент
• Винтовой фундамент
• Ленточно-столбчатый фундамент
• Влияние типа грунта на выбор конструкции фундамента
• Выбираем материал для фундамента дома
• Строительство фундамента для каменного дома
• Строительство каркасного дома
• назад в раздел «Строительство дома своими руками»

(function(w, n) { w[n] = w[n] || []; w[n].push(function() { ({ blockId: «R-A-86981-2», renderTo: «yandex_rtb_R-A-86981-2″, async: false }); }); (»); })(this, «yandexContextSyncCallbacks»);

Как крепить каркасный дом к фундаменту?

Формально каркасный дом крепится не к фундаменту, а к нижнему брусу. А вот уже он крепится к основанию, при чем в зависимости от типа по-разному. Хотя в любом случае брус должен дополнительно обрабатываться антисептическим составом, который позволит избежать его гниения. Для изоляции фундамента от обвязки или наоборот используют прослойку из гидроизолятора. Им в основном выступает рубероид или битум.

Одним из надежных способов крепления бруса к фундаменту можно назвать использование анкерных болтов. Для этого нижняя обвязка выкладывается на основание на слой гидроизоляции. При помощи дрели в брусе высверливаются отверстия, через которые и будет проводиться крепление, после, такое же по диаметру отверстие просверливается и в фундаменте (подобный способ подходит для заливных оснований). Далее вставляется анкерный болт и затягивается.

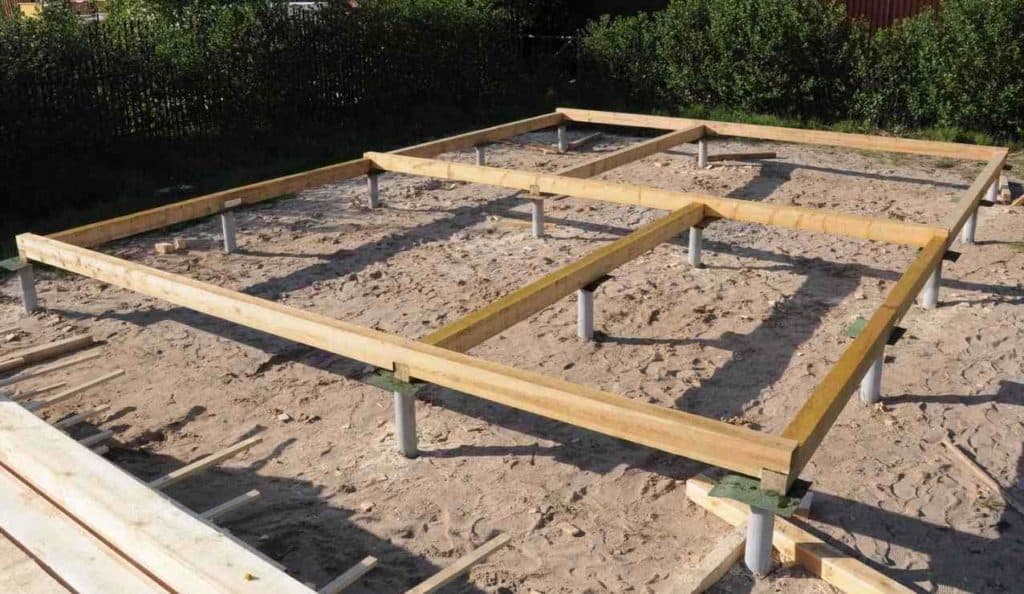

С винтовыми сваями ситуация другая. Брус прикручивается к ним при помощи саморезов, хотя можно использовать и болты, но это в большинстве случаев нецелесообразно. Между собой обвязка скрепляется несколькими способами. При горизонтальном используются металлические накладки, а при угловом как и те же пластины, так и соединения «в лапу» или «в пол деревева», а также вырубка.

Вам, конечно, не обязательно полностью разбираться во всех нюансах стройки, если вы доверяете строительство своего дома профессионалам. Именно таких бригадиров и монтажников мы и подбираем в наши бригады, также не стоит забывать о том, что каждый этап нашей стройки проходит проверку нашим отделом технического качества.

Утепленная шведская плита – тепло в доме и никакого пучения

Относительно новый тип фундамента – УШП, становится все популярнее. Его преимущества довольно многочисленны:

• за счет прослойки из ЭППС и утепленной отмостки решается проблема с пучением грунта – он просто не замерзает;
• эта же прослойка служит отличной теплоизоляцией, поэтому при организации теплых полов все тепло остается в доме;
• все коммуникации скрыты в фундаменте, не нужно думать, куда спрятать трубы;
• идеально ровный черновой пол позволяет сразу же положить плитку, ламинат или любое другое напольное покрытие.

Решая, какой фундамент выбрать для каркасного дома, можно остановиться и на УШП. Но для его самостоятельного устройства потребуется большое количество техники, которую можно или купить, или арендовать. Расчет толщины плиты лучше доверить специалистам. Нужно учесть нагрузку на фундамент, количество ребер жесткости и их расположение, типовое сечение и схему армирования.

Сам процесс устройства шведской плиты также требует усилий:

1. На дно вырытого котлована укладывается геотекстиль, высыпается песок и тщательно трамбуется. Используется специальная трамбовочная машина. Перепады площади не должны превышать 2 см.
2. Канализационные трубы укладываются поверх утрамбованного песка. При необходимости делается дренаж и ливневка.
3. Сооружается опалубка и укладывается пенопласт на техническую пленку. По периметру укладываются L-блоки, а внутри – обычные плиты. Сверху плиты ЭППС также укрываются пленкой.
4. После этого производится разводка труб под теплые полы.
5. Собирается и укладывается арматурная сетка. Рекомендуется сетку не варить, а связывать, что довольно сложно. Существенно проще это делать реверсивным крючком для вязки арматуры.
6. Важный этап – расчет количества бетона. Его придется заказать, так как нужного количества и высокого качества самостоятельно изготовить не получится. Заливается и выравнивается бетон за один раз.
7. После заливки убираются пузырьки воздуха специальной вибротрамбовкой.
8. Как только бетон схватится, но еще не затвердеет окончательно, необходимо его выровнять затирочной машиной – «вертолетом».

Общий принцип устройства УШП показан на видео:

Вам понравится

• Как обшить сайдингом деревянный дом
• Монтаж фундамента стаканного типа
• Ошибки при строительстве фундамента
• Фундамент под веранду своими руками

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

• Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

• Высокая скорость и предельная простота работ при самостоятельном их выполнении;

• Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

• Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

• Сложность проведения расчетов при проектировании;

• Возможность применения только для легких зданий;

• Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Какой утеплитель выбрать

Вопрос утепления при каркасном строительстве — один из самых важных, особенно в регионах с суровым климатом. Утеплитель не нужен, только если для строительства выбран проект с использованием СИП-панелей. В остальных случаях можно смело выбирать любой минераловатный материал.

Для теплоизоляции крыши и стен подойдут:

• рулонный мягкий материал (например, «Изовер»);
• целлюлоза гранулированная;
• жесткие плиты (например, «Роквул»).

Выбирая подходящую теплоизоляцию, стоит подумать и о надежной паро- и гидроизоляции. Она должна сочетаться с утеплителем и дополнять его. Обзор доступных утеплителей представлен в видео.

Частые ошибки и советы, как их избежать

Ключевые моменты, которые упускают из внимания начинающие строители:

Отказ от геологии участка. Справочники и другие источники не дают достоверную информацию об особенностях грунта на конкретном участке.

Для сокращения финансовых затрат можно провести исследование своими руками, копая шурфы в нескольких местах на участке и визуально определяя почвенный состав.

1. Отказ от армирования. Стальной силовой каркас обеспечивает устойчивость опорного элемента по отношению деформирующих сил, возникающих в почве. Бетонные неармированные сваи уступают ж/б элементам по прочности и сроку службы.
2. Расчет фундамента только компьютерными программами. Открытый доступ к сервисам для расчета параметров свайного основания привлекателен для начинающих конструкторов, но никакой калькулятор не учтет всех нюансов строительства в конкретных условиях. Если инженерные расчеты слишком сложны для строителя, лучше заказать проектирование у профессионалов.

Видео по теме статьи

Свайный фундамент из пластиковых труб своими руками, видео-инструкция:

Расчет столбчатого фундамента каркасного дома

Исходные параметры для расчета столбчатого фундамента:

1. тип грунта и перепад высот в месте будущего строительства;
2. глубина залегания подземных вод;
3. уровень промерзания грунта;
4. проект дома (расположение несущих и внутренних стен).

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.

Приближенные значения удельного веса для отдельных элементов конструкции

После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

где 1,3 — коэффициент запаса надёжности;

       Р — общий вес дома вместе с фундаментом, кг;

       Rо — расчётное сопротивление несущего грунта, кг/см².

Значение Rо

Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:

   Примечание:

    Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.

Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения.

Расчет столбчатого мелкозаглубленного фундамента на опорных подошвах для моего каркасного дома

Итак, спроектированный мной каркасный дом с мансардой имеет размеры 8 на 8 м, высота потолков 1-го этажа 2.5 м, площадь крыши 108 м2, стены толщиной 200 мм с утеплением пенопластом или минватой (окончательное решение еще не принято).

Для расчета нагрузки возьму следующие параметры массы 1 м2 конструкций:

1. цокольное перекрытие 75 кг;
2. чердачное 75 кг;
3. стены 70 кг;
4. кровля 30 кг;
5. снеговая нагрузка 190 кг;
6. полезная нагрузка помещений (мебель и люди) 210 кг;
7. фундамент 2500 кг/м3;

При расчете массы стен просуммировал площадь всех стен, включая внутренние перегородки, получив следующий результат: площадь стен первого этажа 121.5 м2, площадь внутренних стен мансарды 41.5 м2. Таким образом, масса всех стен дома равна (121.5 + 41.5)*70 = 11 410 кг.

Площадь перекрытий (цокольного и первого этажа): 8 * 8 = 64 м2. Масса перекрытий 64*2*75 = 9 600 кг.

Полезная нагрузка помещений: 64 * 210 = 13 440 кг.

Масса чердачного перекрытия (мансарда с утеплением): 108 * 200 = 21 600 кг.

Масса снеговой нагрузки (при самых худших условиях): 108 * 190 = 20 520 кг.

Общая масса дома равна примерно 77 тонн.

Масса фундамента (22 опоры): 4 м3 * 2500 = 10 000 кг.

Итого, масса дома с фундаментом составляет около 87 тонн.

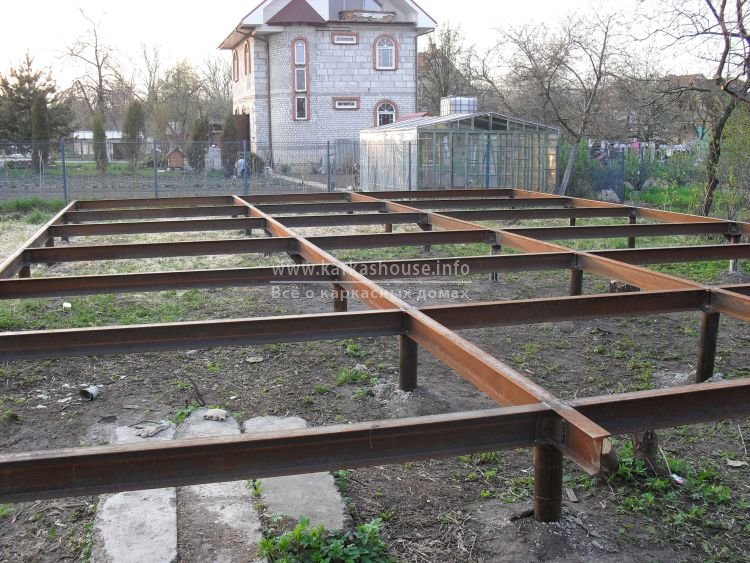

Так как по проекту у меня запланирована установка 22 столбов-опор, теперь необходимо определить потребную площадь их основания (грунт: 50 см плодородный слой, далее — супесь, грунтовые воды расположены ниже 2 м).

Минимально необходимая суммарная площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

S = 1.3 * 87 000 (кг) / 3,5 = 32 314 см2

Теперь находим потребную площадь одной опоры: 32 314 / 22 = 1 468 см2, что соответствует квадрату со сторонами 38 см.

Если принять размер опоры 0.6 м х 0.6 м (площадь основания 3600 см2 или м2), то суммарная площадь основания всех опор будет равна 7,92 м2, а нагрузка на грунт составит не более 1,3 * 87 000/79200 = 1,42 кг/см2, что обеспечивает необходимую несущую способность фундамента (ведь под подошвами опор у моего фундамента будет насыпной грунт с уплотнением, т.е. R должно быть не более 1,5 кг/см2).
