Как закрутить винтовые сваи своими руками

Подготовительные работы

Перед тем, как сделать свайный фундамент своими руками, необходимо тщательно спланировать размещение его на участке и определить необходимое количество опор.

Важно определиться с основным материалом постройки дома, так как чем больше будет конструктивный вес здания, тем меньше допускаются промежутки между опорами. Обычно сваи монтируют в 1,5-2,5 метрах одна от другой. От массивности строения также будет зависеть расчет толщины свай. Диаметр винтовых свай от 57 до 133 мм. Далее, располагая исходными данными, определяют глубину заглубления. Она может быть различной для каждой отдельной сваи, и зависеть от особенностей грунта, месторасположения дома, климатических особенностей региона и других факторов. Для строительства малоэтажных домов обычно используют сваи от 1650 до 3500 мм.

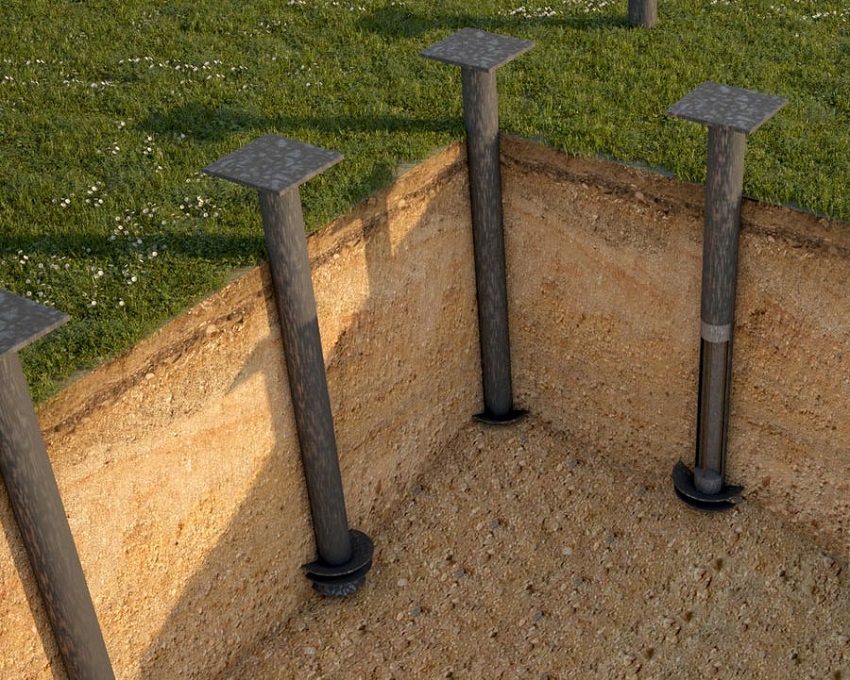

Конструкция винтового фундамента

Габариты свай и воспринимаемая нагрузка

Свайные изделия отличаются по диаметру, количеству и размеру лопастей. Эти особенности напрямую определяют степень нагрузки, которую может выдержать опора. С габаритами определяются, исходя из размеров и веса самого дома.

Диаметр ствола укладывается в пределы от 57 до 133 мм. Опоры отличаются также размерами лопастей: чем они мощнее, тем более значительную нагрузку сможет выдержать конструкция. Так, например, сваи диаметром 57 мм и лопастями 150 мм выдерживают всего лишь до 800 кг. В то время как трубчатые изделия с максимальным диаметром 133 мм и лопастями 350 мм считаются самими прочными, так как выдерживают нагрузку до 14 тонн.

Для частных строений в большинстве случаев используют винтовые сваи длиной 3 метра и диаметром 108 мм. Они обеспечивают необходимую глубину установки.

Срок службы винтовых свай

Длительность эксплуатации свай и фундамента в целом – это важный вопрос при выборе винтовой основы для дома. Как правило, гарантия на такие конструкции составляет 50 лет. Более точный срок зависит от условий, в которых расположен дом, качества самих винтовых свай, грамотности их установки. Реальный временной промежуток, в течение которого металлические опоры сохраняют свою прочность, может быть гораздо больше полувека.

Как возвести СФ своими руками?

Перед началом строительства необходимо провести подготовительные работы:

1. Организовать доставку винтовых свай и стройматериала на участок.
2. Убрать остатки старого фундамента (если есть).
3. Расчистить территорию от строительного мусора, валунов и других предметов, мешающим монтажу.
4. Организовать подачу воды для замешивания раствора и электроэнергии для работы оборудования.
5. Подготовить приспособления для вкручивания стержней в грунт.

Этапы строительства:

Особенности изготовления ростверка

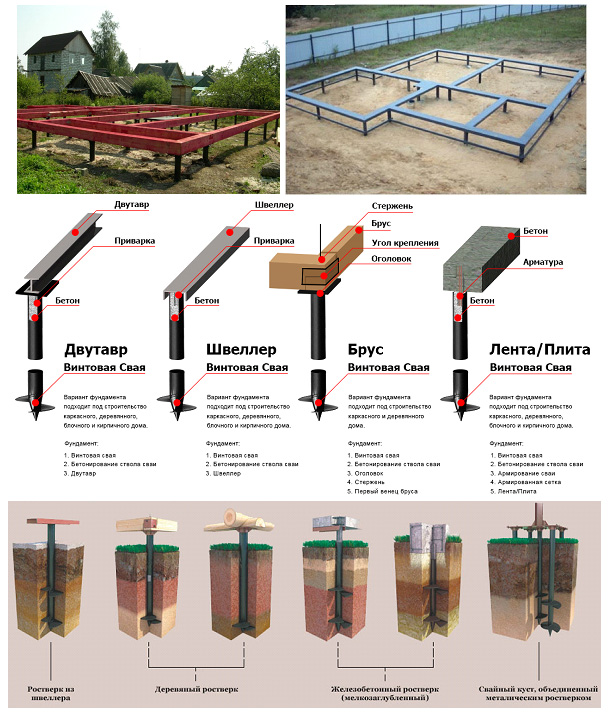

Типы обвязки для винтовых свай различают по материалу изготовления:

• металлические;
• деревянные;
• бетонные.

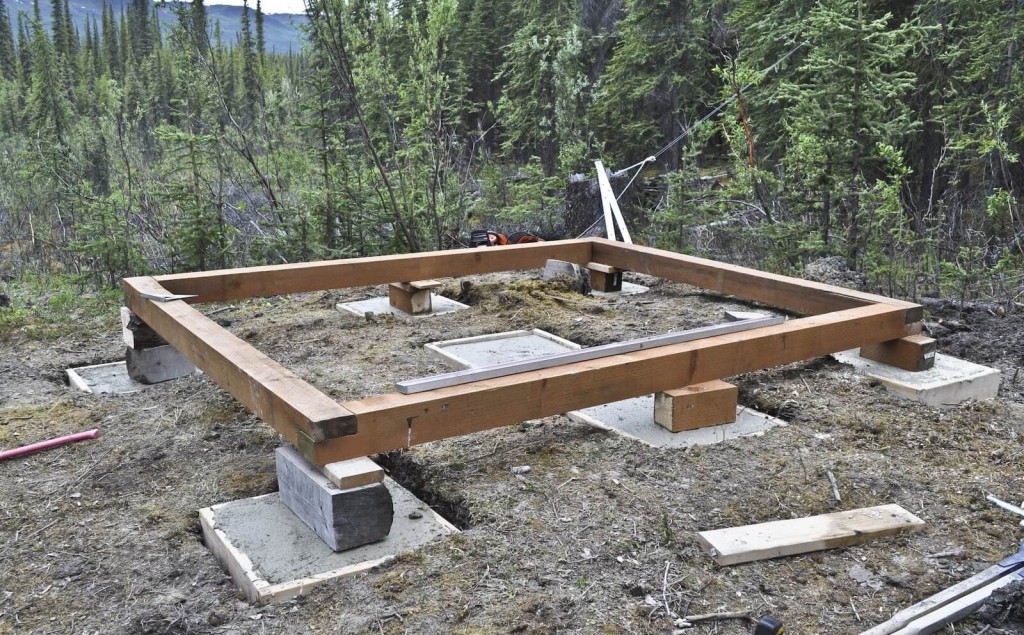

Ростверк используют для сооружений, стены из которого изготовлены из дерева. Обязательные этапы монтажа:

1. Пропитка брусьев гидрофобным составом, антисептиком и антипиреном.
2. Устройство гидроизоляционной прокладки между оголовками и деревянными элементами.
3. Прикручивают балки к оголовкам через заранее подготовленные технологические отверстия.
4. По углам конструкции устанавливают укрепляющие уголки.

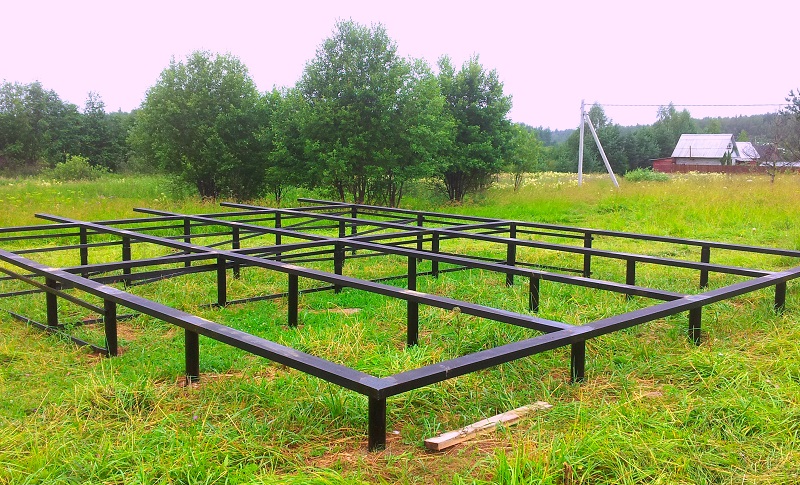

Особенности монтажа металлического ростверка под каркасное сооружение:

• для обвязки используют двутавровые балки или швеллера;
• помимо сваривания каркаса, углы необходимо стянуть болтами;
• металлическую конструкцию обмазывают гидрофобным составом, уделяя особое внимания сварным швам.

Калькулятор расчета стоимости

Для чего необходимо подробнее рассмотреть все значимые факторы:

• Важность характеристик грунта. Перед возведением конструкции из пеноблоков следует определить вид почвы, ее особенности. По причине дороговизны проведения специалистами геологических исследований, сделать эти работы можно самостоятельно. Применив бур и получив скважины глубиной около 2,5 метров, следует взять пробы для определения их состава. Полученный результат облегчит выбор фундамента.
• Необходимо брать в расчет глубину промерзания грунта. Она зависит от конкретной местности.
• Значимое влияние оказывает уровень грунтовых вод. Его близость к поверхности вынуждает делать монолитный фундамент.
• Если жилье из газобетона предполагает наличие подвального помещения, то необходимо сделать свайно-ленточное основание.
• Сроки возведения жилья также влияют на выбор его фундамента.

Если строительство жилья из газобетона (пеноблоков) проводится на местности со сложным рельефом или на обводненном грунте, наиболее приемлемым считается свайно-ленточный вариант. Плюсы его в том, что он прекрасно противостоит пучению и сезонным подвижкам грунта.

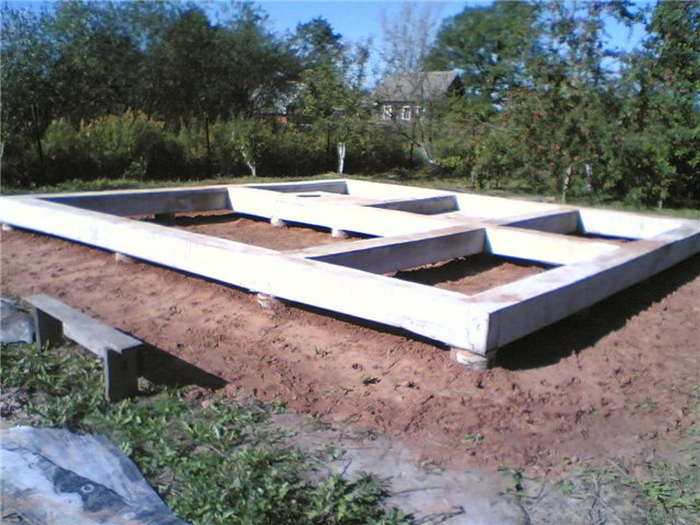

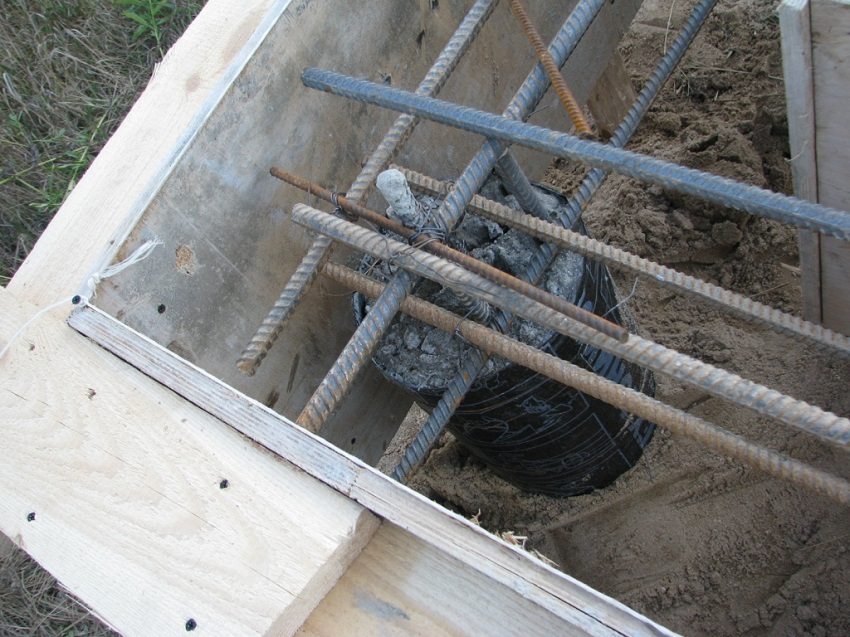

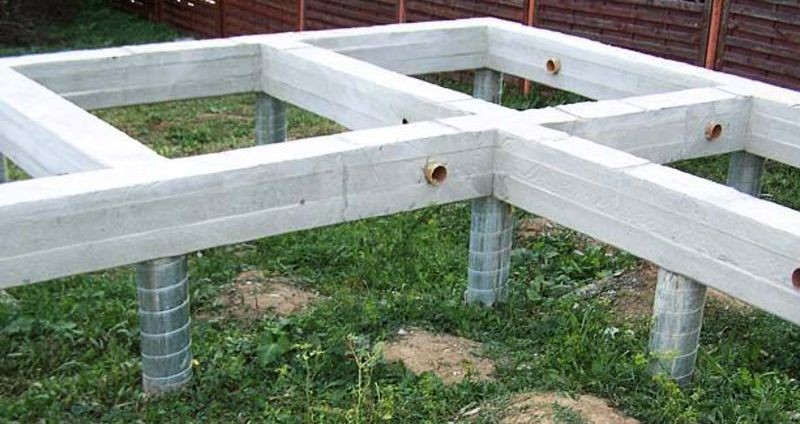

В основе конструкции такого основания бетонная лента (ростверк), расположенная на вбитых в землю сваях. Технология создания основания довольно проста. Свайно-ленточный фундамент своими руками обойдется гораздо дешевле работы строителей по его возведению. Более того, он менее материальнозатратен, чем его заглубленный аналог.

Тематический материал:

• Фундамент из покрышек
• Инструкция по возведению ленточного фундамента

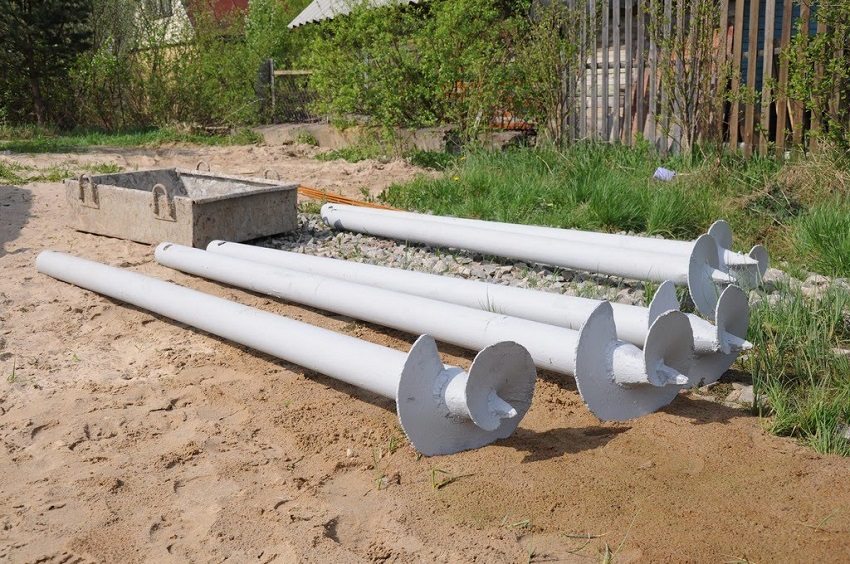

Свайно-ленточные основания по характеру опор разделяют на виды: винтовые и буронабивные. Винтовые представляют собой трубу из металла с лопастями на заостренном конце. Лопасти дают возможность закрутить трубу в почву.

Это можно сделать, применив специальный ворот. Винтовые опоры углубляют ниже слоя промерзания. Они очень удобны для строительства. Основные их минусы – это высокие цены.

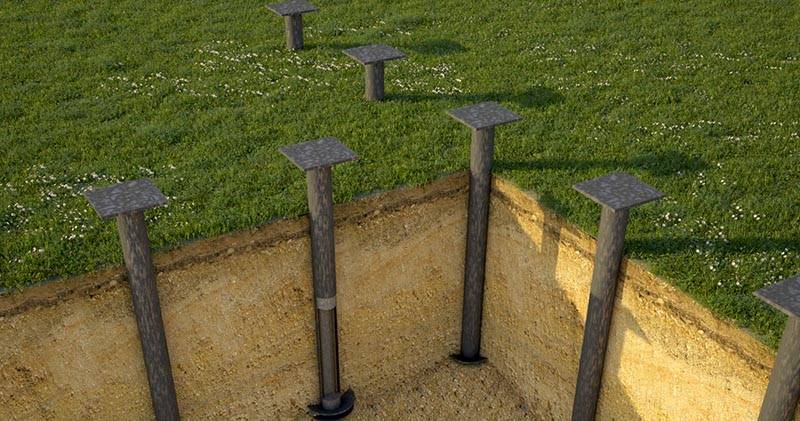

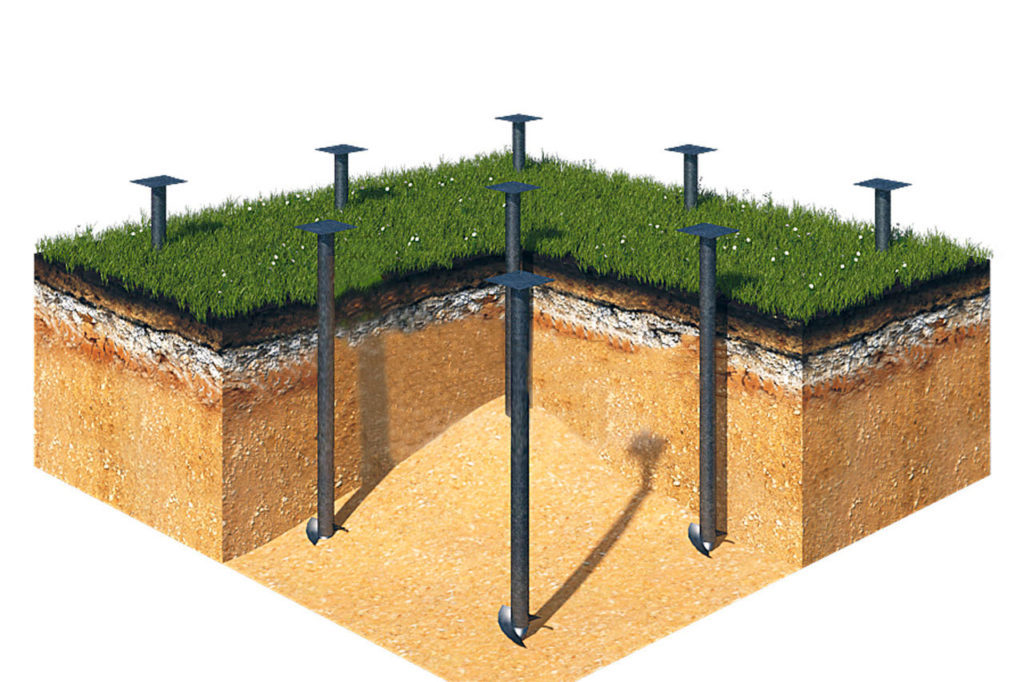

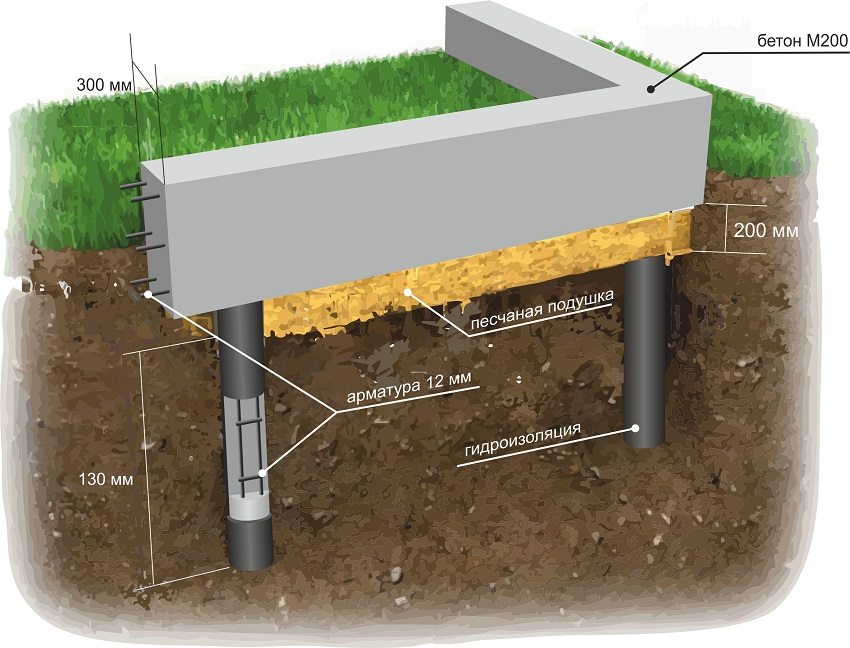

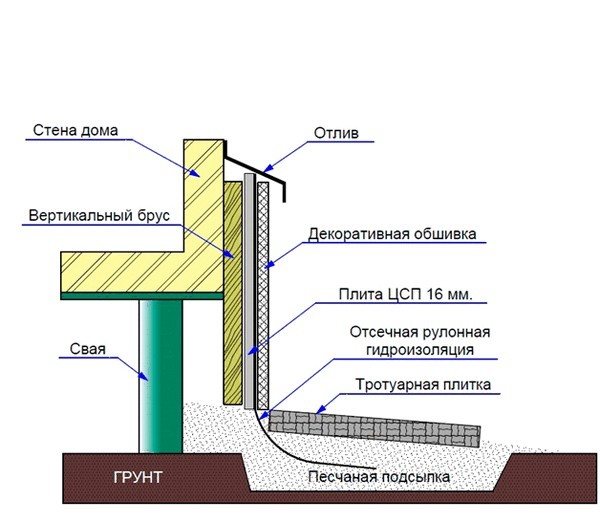

Свайный фундамент в разрезе

Виды свайно-ленточного фундамента

Свайный-ростверк — комбинация двух основания, свайного и ленточного. Поэтому вид фундамента зависит от сочетания, типа сваи и заглубленности ленты ниже уровня земли.

Типы свай

По типу сваи делятся на три вида:

1. Винтовые — изготавливаются из металла. Заострённые трубы с лопастями в нижней части. Погружаются в землю методом шурупа, завинчиваясь в грунт. Для этого не понадобиться специальная техника, можно вкручивать вручную.

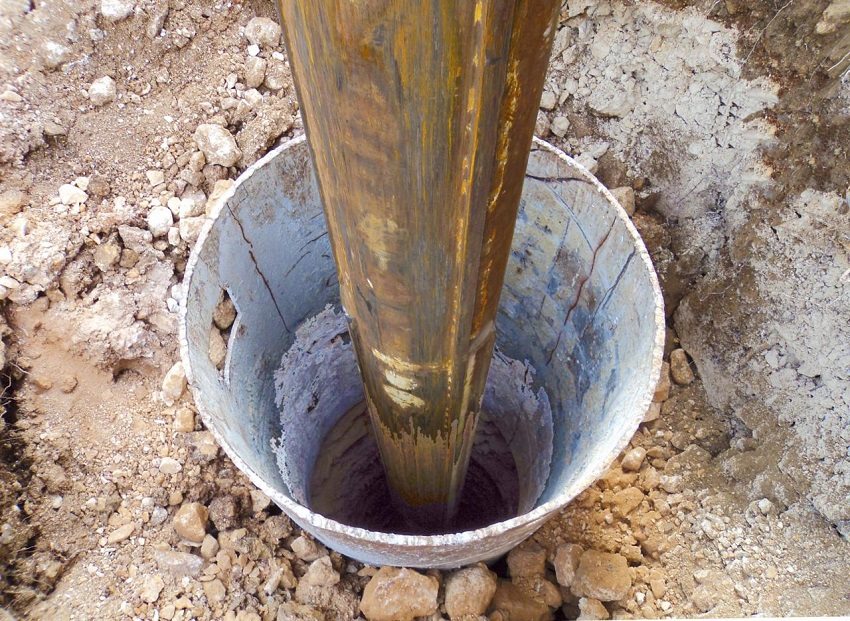

2. Буронабивные — изготавливаются из бетонна на строительной площадке, заливая раствор в заранее подготовленную скважину. Перед заливкой вяжется арматурный каркас и сооружается опалубка с гидроизоляцией из полиэтиленовой или асбоцементной трубы. Чаще в качестве опалубки используют стены скважины.
3. Погружные — готовые железобетонные сваи. Для монтажа на нужную глубину используют строительный копёр. Этот вариант требует возможности подхода спец. техники на участок. Поэтому существуют ограничения по степени близости с рядом стоящими строениями.

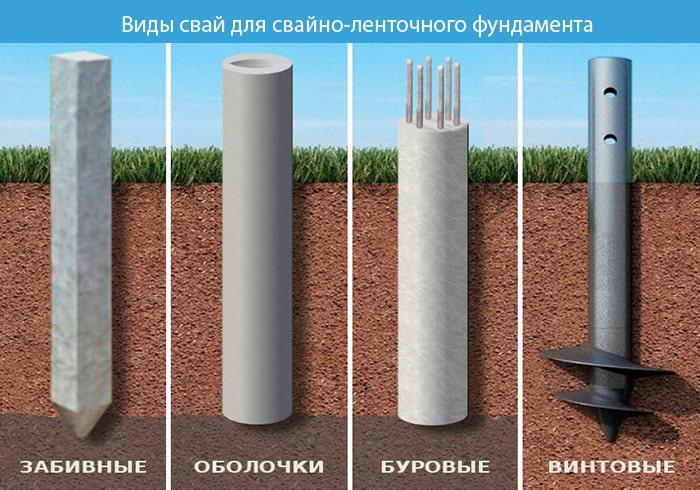

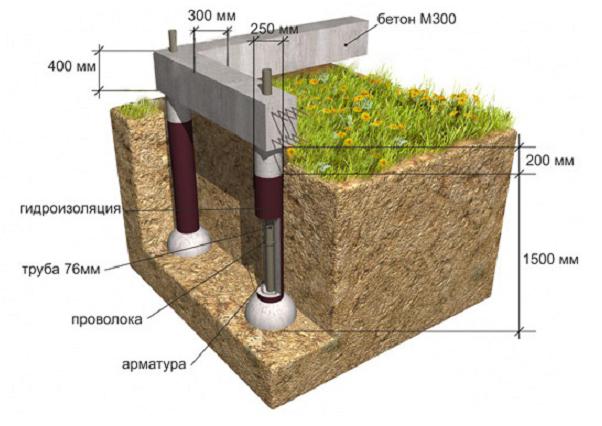

Виды свай для фундамента

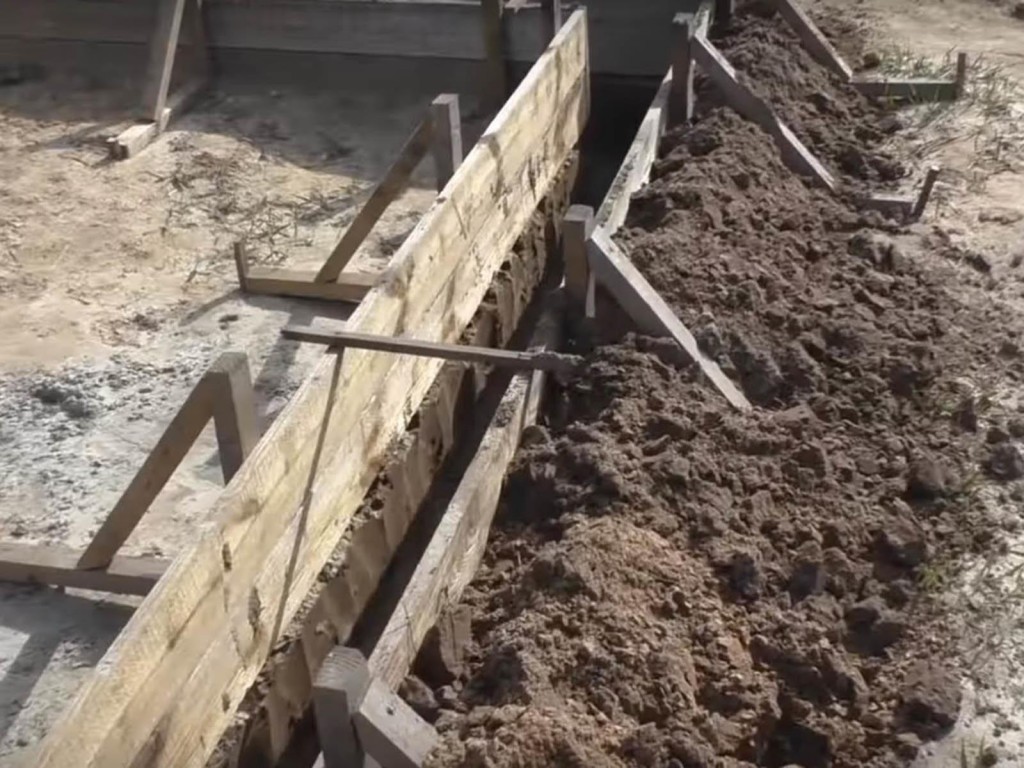

Уровень заглублённости ленты основания

Ростверк перераспределяет нагрузку сооружения на сваи и грунт. От степени залегания ленты зависит прочность основания.

По заглублённости ростверк делится на три вида:

1. Незаглубленный (НЗФЛ) — лента основания совпадает с нулевым уровнем грунта или ниже не более 0,1 м.
2. Мелкозаглубленный (МЗФЛ) — лента возводится ниже нулевого уровня грунта на 0,3 – 0,7 м сверху свай.
3. Заглублённый (ЗФЛ) — возводится ниже уровня промерзания грунта на расстояние 1 – 3 м.

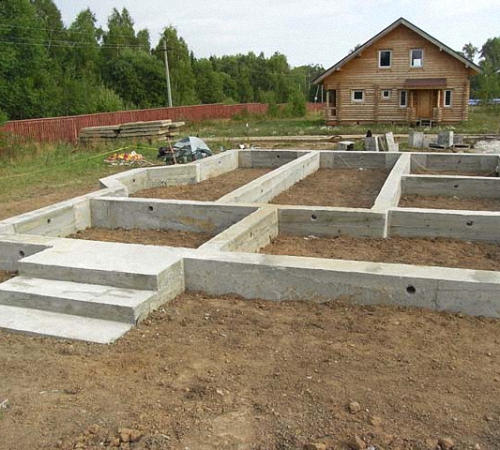

Виды ленточного фундамента по заглубленности

Наиболее распространённым является мелкозаглубленный тип, так как не требуется привлекать спец. технику и специалистов, а земляные работы сведены до минимума.

Нюансы технологии установки

Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).

И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.

Если производить строительные работы для дома зимой, то производить надо правильно.

Основные шаги

Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:

• следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
• следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
• следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;
• далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.

Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.

Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.

Способ для деревянных сооружений

Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.

Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.

Второй шаг это непосредственно завинчивание свай.

Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.

Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).

Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.

Конструкция

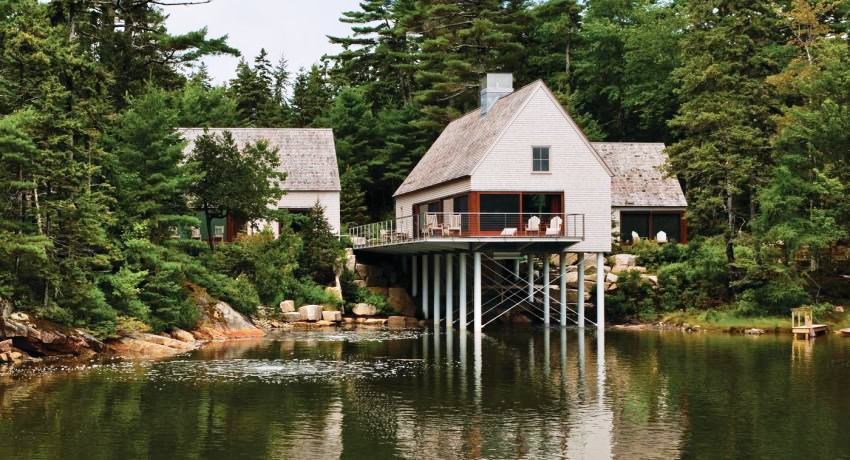

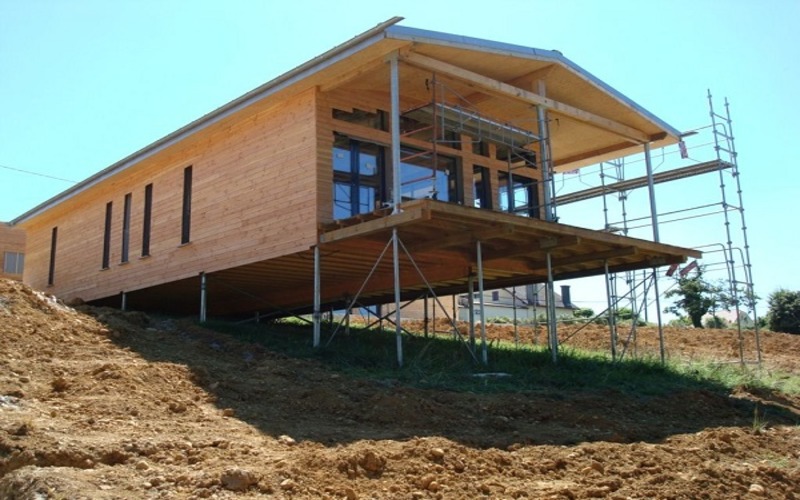

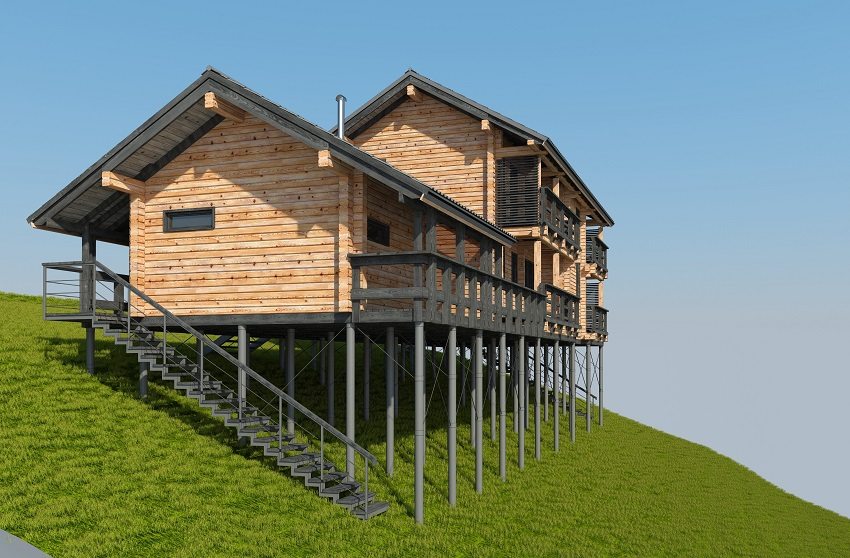

В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом углу здания, а также поддерживали стены и перегородки. Это и был свайный фундамент. Использовали для свай твердые породы дерева, которые долго могли сопротивляться воздействию воды. Самая лучшая древесина для этого у лиственницы, ведь от воды она становится только прочнее. На стволах лиственницы уже несколько веков стоят дворцы и дома Венеции.

Сегодня деревянные сваи используются очень редко, хотя получается самый дешевый, но при этом надежный фундамент. Причем, даже там, где лиственница — не редкость.

Виды свай

Всего строители различают двенадцать видов свай. Но в малоэтажном строительстве используют только три:

• забивные железобетонные;
• винтовые металлические;
• буронабивные.Разница между буронабивными и забивными сваями из бетона

Железобетонные колонны редко используют для строительства бани или дачи: необходима техника, которая будет вколачивать их в грунт. Но основание получается прочным.

Винтовые железные сваи хороши тем, что их вкручивать можно даже вручную. Их минус в том, что сталь — отличный проводник тепла. При неутепленном подполе они отбирают тепло, пол под ногами всегда остается холодным.

Если свайный фундамент делают своими руками, то в большинстве случаев опоры делают буронабивными. Хотя он и требует самых больших затрат труда, но позволяет сэкономить на материалах.

Расположение

Опоры обязательно должны стоять в ключевых местах: под углами, в местах соединения с простенками. Между этими узлами потом устанавливают промежуточные сваи. Расстояние выбирается исходя из типа грунтов и планируемых нагрузок, но оно не может быть больше 2 метров. Должны быть опоры по периметру стен, а также под всеми простенками.

Сваи располагаются под углами, в местах отвода простенков, а также в промежутках между этими положениями

Размеры

Самый распространенный диметр свай — 20 см. Меньше делать их нежелательно, так как несушая способность их становится намного меньше. Больше диаметр — больше несущая способность, но также увеличивается площадь, к которой будут прилагаться силы зимнего пучения (на пучнистых грунтах). Есть два варианта определения требуемой глубины свай:

• ниже уровня промерзания на склонных к пучению грунтах,
• до уровня несущего слоя на сыпучих и нестабильных почвах.

Диаметр труб может быть разный

В каждой местности и даже на каждом участке глубина будет своей. Если уровень промерзания определяют по региону, то плотные слои располагаться могут как угодно. При необходимости рядом проводят пробное бурение, ниже достигнутого уровня, чтобы убедиться, что внизу нет полостей и карманов и опора будет надежной.

С ростверком и без

Сваи могут сверху объединяться бетонной, деревянной или стальной обвязкой. Называется эта обвязка ростверк

Рекомендации

Перед тем, как сделать свайный фундамент своими руками, необходимо провести сбор и обобщение необходимых данных. Т.е. заранее нужно подготовиться к самому монтажному процессу, чтобы в дальнейшем не отвлекаться на различные мелочи.

Непосредственное строительство свайного фундамента своими руками начинается с составления чертежа, выбора места, разметки, подготовки необходимых материалов и инструментов.

Наличие чертежа облегчает процесс работы, помогает избежать ошибок и не забыть какие-либо нюансы. Если у вас нет необходимых познаний, чертеж и проект можно заказать у строительной фирмы.

Если делать все самостоятельно, во время составления чертежа необходимо учесть следующие нюансы:

1. Полный вес конструкции дома.

1. Толщину грунта, глубину его промерзания и уровень грунтовых вод. Для установления этих данных необходимо заказать глубинную экспертизу в квалифицированной организации.

1. Количество свай.

Для облегчения процесса самостоятельного подсчета свай и предотвращения ошибки в расчете лучше также воспользоваться услугами специалистов либо специализированными программами.

А вот выбор места постройки дома в основном уже происходит на заключении экспертизы самой почвы.

Разметка свай, когда планируется фундамент свайный своими руками, проводиться на существовании некоторых факторов:

• на столбы должна приходиться полная нагрузка дома, поэтому ширина основания сваи должно быть не мене 50 см;

• промежуток между столбами должен быть не более 2 м.

Установка свайного фундамента предусматривает и наличие инструмента:

• бур садовый с удлинителем и расширением внизу;

• лопата;

• бетономешалка;

• мастерки;

• ведро

и другие приспособления, которые могут понадобиться в процессе работы (например, рулетка, карандаш, нить и т.д.).

Приминение

Свайные фундаменты применяются в промышленном и частном строительстве. Без него не обойтись на слабых грунтах, а именно:

• пучинистых;
• перегнойных/торфяных;
• песчано-глинистых плывунах;
• пластичных глинистых/суглинистых почвах;
• лессовидных почвах, которые теряют устойчивость при промокании.

Свайный фундамент переносит нагрузку массы сооружения на более твердые нижележащие слои грунта.

Данный фундамент на плотных почвах значительно уменьшает объем земляных работ, поэтому его нередко выбирают и в этих условиях. Согласитесь, легче пробурить скважины под сваи нежели рыть котлован. В этом случае вам будет нужно затратить меньше средств и сил на вывоз лишнего грунта.

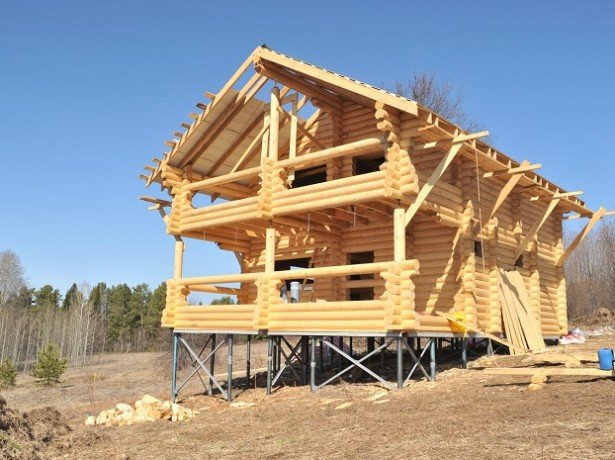

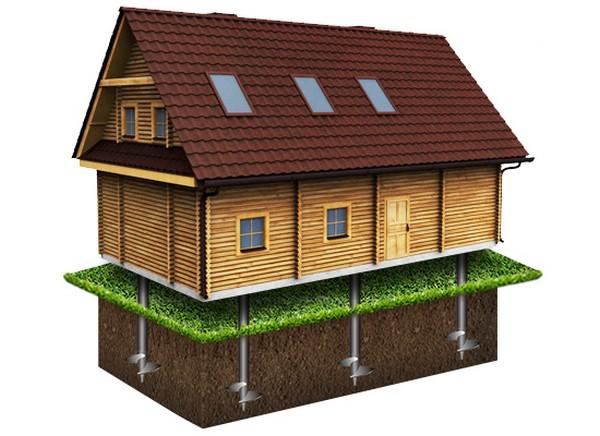

Винтовые сваи для фундамента дома

Процесс изготовление винтовой сваи для строительства основания здания подобен вышеописанному. Но при малейшей неуверенности в качественном изготовлении и сомнениях в правильности расчетов несущей способности в соответствии с видами грунтов и нагрузкой, специалисты не рекомендуют использовать самодельные изделия для обустройства фундаментов. То есть для производства винтовых свай необходимо обладать опытом и соответствующими знаниями.

ВНИМАНИЕ! Для строительства фундамента рекомендуется приобретать готовые сваи у известных производителей, так как изделия, изготовленные в заводских условиях, имеют в любом случае более длительный срок службы.

Видео-обзор: Установка свайно-винтового фундамента

Установка свайно-винтового фундамента

Если все-таки принято решение изготавливать винтовые сваи своими руками для фундамента, то следует ответственно отнестись к выбору диаметра труб:

• Для строительства легких сооружений, типа беседок или террас, подойдут трубы с диаметром 89 мм.
• Каркасно-щитовые и рубленые строения, а также ангары и подобные сооружения должны возводиться на основаниях из винтовых свай диаметром 108 мм.
• Дома из кирпича, камня или блоков строятся на фундаментах, обустроенных с помощью винтовых свай с диаметром 133 мм.

Несмотря на кажущуюся простоту производства винтовых свай, следует помнить о следующем:

• Самостоятельно изготовить можно только сваи небольшого диаметра, так как подобрать комплектующие для массивных образцов и качественно их соединить в домашних условиях очень сложно.
• Любая ошибка или погрешность при выборе шага и диаметра лопасти, а также неправильно подобранный угол наклона к плоскости увеличит усилие закручивания винтовой сваи, а в некоторых случаях приведет к невозможности монтажа в целом.
• Самостоятельное производство винтовых свай – трудоемкий процесс, который занимает много времени.

Исходя из вышесказанного, важно понимать, что изготовить винтовые сваи своими руками несложно и вполне возможно, но вряд ли экономически целесообразно. При этом следует учитывать то, что, как правило, производители винтовых свай оказывают комплексные услуги по разработке проекта основания здания.

Установка свай винтового типа, как правило, проводится с помощью специальной техники. Но в случае, если было принято решение изготавливать данные изделия самостоятельно с целью экономии средств, то более рационально будет использовать простые приспособления для ручного монтажа. Для этого в верхней части сваи делаются специальные отверстия, в которые вставляются специальные рычаги. Как правило, для вкручивания винтовой сваи требуется усилия 2-4 человек. При монтаже следует строго отслеживать вертикальный уровень погружения винтовых свай в грунт.

• Буронабивные сваи своими руками

Собственноручное изготовление свай

Каждую сваю составляют 3 части:

• труба с диаметром как минимум 86 мм – несущий элемент сваи;
• винт, приваренный к заостренному концу трубы;
• оголовок, к которому прикрепляется брус или обвязка.

Для создания сваи берется труба с подходящим диаметром. В случае отсутствия литого наконечника нужной формы его можно смонтировать: окончания труб режутся на сектора по лекалу на нужные размеры. Потом их варят в конус с последующей рихтовкой швов. Чтобы сделать винт, используются уже отработанные диски или нарезаются новые, из стали 5-6 мм толщиной, с использованием шаблона.

Определять, каким будет внешний диаметр, нужно, учитывая расчеты особенности почвы. Чем глубже в грунт будет погружаться свая, тем меньшим нужно сделать винт. С помощью тисков зажимается заготовка винта и растягивается. Иными словами, нужный размер попросту выколачивается.

После этого его приваривают к трубе сваи. Потом свая красится или покрывается антикоррозийным средством. Для свай выполняется оголовок. Он выполняет роль основания для последующего закрепления балки или швеллера. Лопасти нужно делать более широкими, чем диаметр трубы, на 30 мм как минимум.

Этапы выполнения работ

Разберемся, как выполняется строительство свайного основания под каркасный дом.

Предварительный этап

В первую очередь выполняется расчет количества винтовых свай, необходимых для обустройства фундамента каркасного дома. Эту работы вполне возможно выполнить, не выходя на улицу.

Необходимо уточнить начальные параметры – количество угловых участков и стыков несущих стен и перегородок. Под этими местами следует располагать свайные опоры. Кроме того, столбы устанавливаются по всему периметру, и шаг опор свайного фундамента не должен быть более трех метров. Если в перспективе планируется установка камина, то с учетом добавления массы, в этом месте устанавливают до четырех дополнительных свайных опор.

Чтобы расчеты получились правильными, есть возможность использовать специальные калькуляторы, которые найдете в интернете на строительных сайтах. От вас понадобится только в определенные поля вписать требуемые сведения:

• параметры длины объекта;
• тип сооружения по предназначению;
• этажность;
• материал для строительства стен;
• тип почвенного состава на строительной площадке;
• количество угловых участков;
• высоту цоколя свайного фундамента каркасного дома;
• планы по установке камина или печки.

Такие расчеты имеют примерный характер, но могут использоваться в качестве основы.

Разметка участка

Предположим, что все необходимые расчеты составлены, определено количество свай, их диаметр, глубина свайного фундамента, шаг установки опорных элементов. Для того, чтобы удостовериться в результатах исследования почвенного состава, выполнено пробное забуривание. Остается только подготовить строительную площадку к началу работ.

Главное достоинство винтовых опор заключается в том, что их ввинчивают в любых погодных условиях. В связи с этим в летний сезон с поверхности земли удаляется растительность вместе с плодородным слоем, зимой площадка просто очищается от снежных сугробов и прочего мусора. Размечаются места, по которым будут прокладываться коммуникационные сети.

В соответствии с проектным решением в местах установки свайных опор вбиваются колышки. Можно сразу на небольшую глубину закручивать сваи.

Установка свайных опор

В каждом месте, где предстоит вкручивать сваю, в почве устраивают углубления до тридцати сантиметров. В приямок устанавливается свая, которая погружается в грунт методом завинчивания. На протяжении всего процесса установки выполняется контроль вертикального положения столба. Очень важно не ошибиться с глубиной установки опор. Как правило, наконечник каждой сваи должен находиться на тридцать сантиметров ниже отметки, определяющей глубину промерзания почвенного состава. Будет лучше, если сваи достигнут плотных грунтовых слоев, что определяется по затрудненному ввинчиванию опоры.

Заключительным этапом расстановки свай является их выравнивание по горизонтальному уровню, потому что вкручивание такого количества столбов невозможно выполнить на одинаковую глубину с точностью до миллиметра. Как правило, над уровнем поверхности земли оставляют верхние части свай высотой от пятидесяти до шестидесяти сантиметров.

Бетонирование

Остается заполнить полости свай бетонным раствором. Данная мера увеличит показатель их прочности, надежно защитит от образования коррозии изнутри. Бетонная масса заливается тонкой струей, чтобы из сваи максимально выдавливался воздух. Для придания сваям надежности одновременно с бетоном подают раствор с антиморозными присадками, что предотвратит порывы столбов.

Выполняем нижнюю обвязку

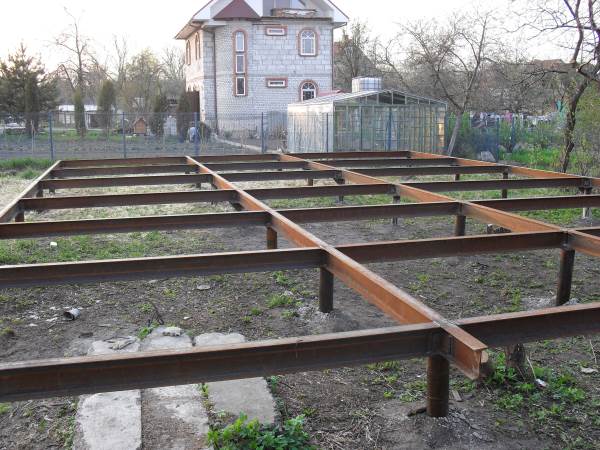

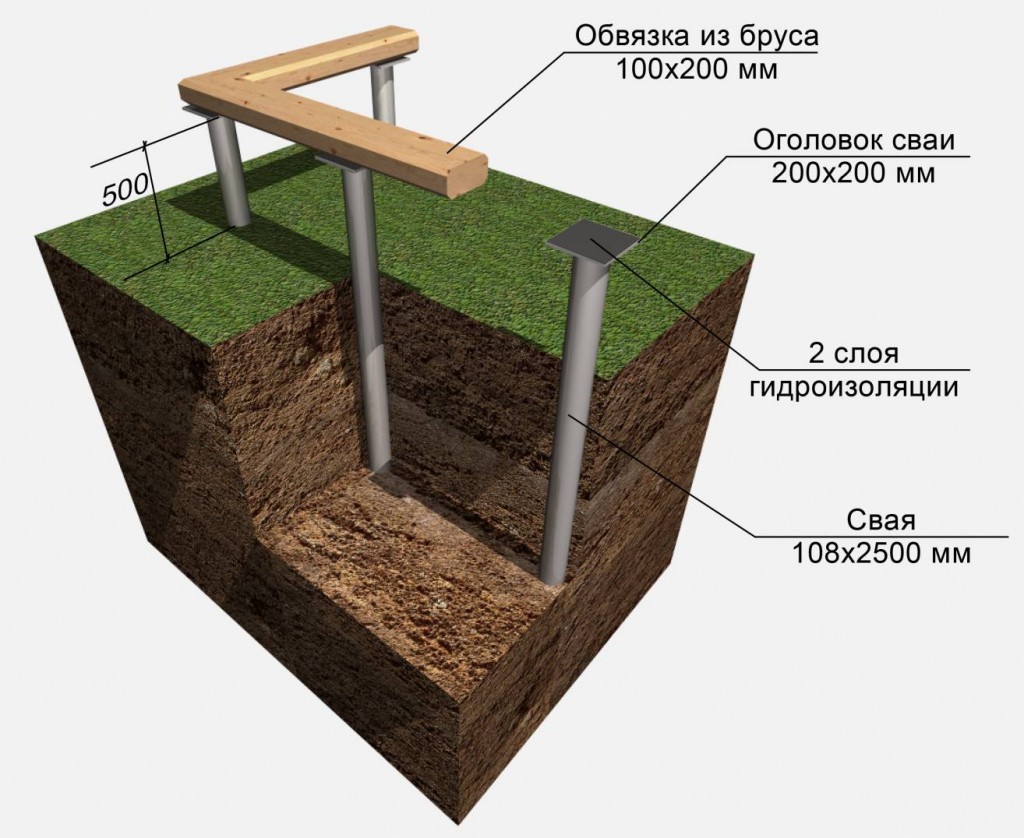

С помощью ростверка мы соединим свайные опоры в общую конструкцию и создадим условия для равномерного перераспределения нагрузочных усилий. В этой работе придется соблюдать определенную последовательность действий:

• на каждую опору наваривается стальной оголовок. Если обвязка выполняется металлическим швеллером, его фиксируют к оголовку. Под обвязку брусом предусматриваются фланцы из металла, формой напоминающие букву «П» и имеющие предварительно просверленные отверстия под крепежные элементы;

• брус применяется чаще. Перед его установкой каждый элемент обрабатывается антисептическим составом, предотвращающим появление плесени или грибка, и антиперином, чтобы понизить процент воспламеняемости древесины. В брусьях устраиваются специальные пазы для выполнения соединений;
• чтобы создать защищенность от воздействия влажной среды, на оголовки накладываются куски рубероида в два слоя или плотный полиэтиленовый материал. Изоляционная прослойка устраивается во всех местах, где предполагается контакт древесины и металла.
• процесс обвязки начинается от одного из угловых участков, где соединяются первые смежные брусья. Для контроля ровности угла используют обычный треугольник, брусья крепятся саморезами, гвозди для этих целей применять запрещается. Для соединения двух брусьев применяются стальные пластины или скобы;
• иногда обвязка выполняется двойным методом. В таком случае выкладывается ряд брусьев размером 200 мм в сечении, а для следующего ряда используют древесный материал размерами 100 на 150 мм. Укладка второго ряда выполняется на узкий край.

В качестве материала для обвязки рекомендуется использовать хвойные сорта древесины, лучшим из которых является лиственница. Особенность такого дерева в том, что при впитывании влаги оно становится более прочным.

Пока выполняются работы по обвязке свайных опор, следует решить, чем закрыть свайный фундамент снаружи.

Основные ошибки при самостоятельном монтаже свайного фундамента. Возможные сложности

На первый взгляд, самостоятельное закручивание свай выглядит простым занятием, однако у неквалифицированных работников часто наблюдаются следующие ошибки:

1. Отсутствие предварительного изучения грунта. В таких случаях существует высокий риск установки фундамента на недостаточную глубину. Это напрямую влияет на его устойчивость.
2. Отклонение от вертикали. Со временем это приводит к перекосу фундамента.
3. Рытье глубоких ям перед установкой опор. В этом случае нарушается процесс уплотнения грунта, что влияет на крепость фундамента.
4. Неправильная обрезка свай.

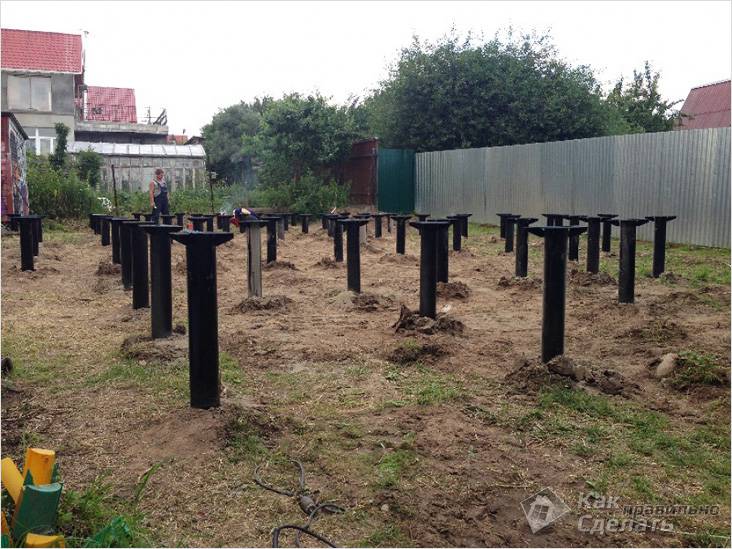

Установка винтовых свай своими руками

Сваи закручивают, применяя рычаги либо технические средства

Сваи закручивают при помощи труб, используя их как рычаги. Вставляют в трубу лом и с его помощью надевают рычаги из трубы с большим диаметром. Нужно сказать, что это очень трудозатратная операция, которую лучше делать с сильными помощниками. Или воспользоваться услугами техники.

Использовать ли бур для того, чтобы установить сваи? На этот вопрос существуют разные мнения. Иногда делают лидерные отверстия буром, что облегчает ее последующее забивание, но нарушает плотность почвы. Когда свая непосредственно вкручивается в землю, то грунт возле нее уплотняется за счет того, что свая его вытесняет. Характеристики уплотненного грунта повышаются, особенно по сравнению с рыхлым. Вероятность того, что в ствол шахты проникнет вода, становится меньше.

Иногда сваи выравнивают подручными средствами: ломом, распорками. Расхождение не более 2 см. можно устранить с помощью винтового домкрата.

Этапы выполнения требуемых работ

По причине того, что для возведения фундамента требуется довольно много свай, нецелесообразно будет размечать каждую из них с использованием циркуля. Благоразумнее потратить некоторое время для изготовления требуемых шаблонов.

Необходимо создать 2 шаблона:

1. Большой круг, который будет иметь диаметр, равный наружному диаметру винта;
2. Малый круг с диаметром, равным наружному диаметру трубы.

На шаблоны целесообразно нанести центральные оси. Благодаря этому Вам будет легче ориентировать их на стальной полосе в процессе разметки.

После выполнения шаблонов можно приступать к следующему этапу.

Расчет винтовых свай для фундамента каркасного дома

Перед тем, как закупать необходимые материалы и начинать монтаж свай, нужно произвести все технологически необходимые расчеты. Они достаточно сложны, нужно сделать замеры и, исходя из этого, рассчитать количество и вид материала, учесть нюансы возведения сооружения. Для этого следует пригласить специалиста, или сделать все работы под контролем специалиста.

Перед началом работ следует просчитать следующие показатели.— какой грунт на участке и его особенности;— уровень грунтовых вод и диапазон сезонных колебаний;— уровень промерзания почвы;— вес всего строения;— увеличение сезонных нагрузок (снег, ветер);— ветровые нагрузки.

Первые три показателя определит геолог и сделает необходимые расчеты. Вес дома с начинкой, а также уровень нагрузки на сваи, вы можете просчитать самостоятельно либо с помощью профессионального строителя. Чтобы рассчитать вес конструкции, нужно иметь четкий план строения и информацию о материалах, которые будут применены. Дополнительно стоит учесть и потенциальную нагрузку, возможно, вы отойдете от плана и впоследствии будете модернизировать дом.

Винтовые сваи располагаются таким образом, чтобы нагрузка строения распределилась равномерно на все опоры. Поэтому нужен план строения уже на этапе проектирования. Набросайте рисунок будущего дома, чтобы сметчик имел представление, что именно просчитывать. В процессе расчетов в план будут вноситься корректировки, чтобы оптимизировать проект.

Следует заметить, что сваи располагаются под несущими само строение конструкциями (ложе фундамента) и уходят в почву глубже, чем уровень ее промерзания. И тут кроется один нюанс. Как правило, мягкие почвы промерзают сильней и в процессе оттаивания могут значительно смещаться. Это естественный процесс.

Смещаясь, почва может как проседать, так и вспучиваться. Эти процессы смещают сваи. Поэтому вес сооружения обязательно должен распределяться по сваям равномерно, создавая возможность опорам адаптироваться к естественным процессам в почве. Тогда все эти сезонные изменения пройдут без ущерба для фундамента.

Если не соблюдать эти требования, дом может завалиться из-за разницы нагрузки, или оттаивающая почва попросту вытолкнет сваи, что приведет к обрушению всего строения. Эти все моменты также следует учесть при проектировании и учете длины конструкций.

Кстати, еще один тип часто используемого для такого типа строений фундамент – ленточный – монтируется по этому принципу. Основание заливается строго с учетом расположения несущих конструкций. Однако сама технологическая карта заливки ленточного фундамента куда сложней, поэтому, если позволяет тип почвы, лучше использовать винтовой фундамент. Его преимущество в том, что на зафиксированные сваи сразу крепятся связующие элементы.

Перед тем, как начать устанавливать сваи, нужно выполнить так называемую обвязку (армирование). Его суть заключается в том, что выкладывается основание (подойдут рельсы), соединяются воедино и на них выкладывается патрубок из дерева (первый венец крепиться именно к обвязке).

Обычно сваи устанавливаются, согласно технической документации процесса, на расстоянии 3-4 метра. Однако особенности почвы могут быть таковы, что шаг придется уменьшить до метра. Если есть риск смещения почвы, лучше перестраховаться и использовать больше свай. Закручивать их до конца также не следует.

Для окончательного расчета следует учесть тип почвы и вес материалов, а также форму и толщину свай. Можно рассчитать эти показатели самостоятельно, а затем прибавить к получившимся значениям в среднем 20%. Помочь рассчитать свайный фундамент самостоятельно, вам может один из наших строительных калькуляторов (ссылка откроется в отдельном окне).

Однако все показатели, которые участвуют в расчетах, могут изменяться в зависимости от разных условий. Все эти нюансы может учесть лишь профессионал. Закажите расчеты и план у специалиста, если не уверены в своих силах и знаниях.

Армирование буроинъекционных опор

Технология устройства буроинъекционных свай похожа на монтаж буронабивных опор. Меняется только последовательность при заливке и монтаже армирования.

При монтаже буроинъекционных опор сначала отверстие заливают цементным раствором, сразу пока он не застыл внутрь опускают предварительно смонтированный армированный каркас.

Буроинъекционное строительство включает в себя метод нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Таким способом устанавливают опоры сечением до 25 см.

Общие этапы работ

После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки Устанавливать винтовые сваи, монтаж которых может занять от 4 до 10 дней, в целом можно выполнить самостоятельно. Полный процесс создания такого фундамента можно разделить условно на несколько основных этапов:

• Разметка. Изначально производится разметка участка при помощи колышек и верёвки согласно заранее подготовленному проекту и с выдержкой всех размеров. В среднем расстояние между трубами составляет от 2 до 3 метров, в зависимости от диаметра сваи и ее типа.

Важно. Если строительство проводится в густонаселённой местности, то существует риск повреждения скрытых коммуникаций при ввёртывании трубы. Для этого рекомендуется обследовать участок металлоискателем перед началом работ.

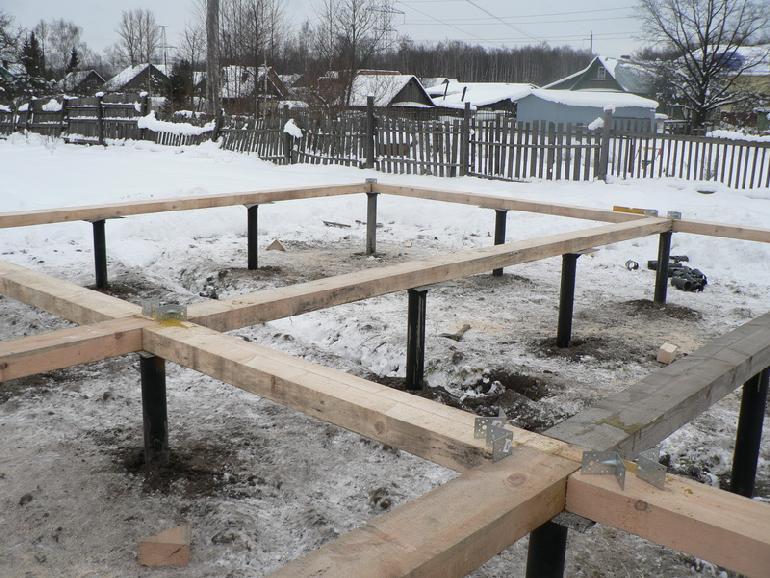

• Монтаж свай. Первым делом производится установка угловых свай, а затем и всех остальных. Важно не допускать отклонений трубы, поскольку она должна быть точно по центру закладного бруса или профиля основания.
• Обрезка. На этом этапе лишние участки труб обрезают болгаркой под одну высоту.
• Заливка бетона. При использовании сварных труб, на этом этапе в них заливают бетонную смесь.
• Установка оголовка. После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки. Сварочный шов обязательно зачищают и покрывают слоем краски.
• Установка обвязки. Это завершающий этап строительства фундамента. Тут происходит установка нижней обвязки, в качестве которой применяется закладной брус или металлический швеллер.

На этом изготовление свайного фундамента можно считать оконченным. Более подробно узнать как установить сваи винтовые своими руками можно на видео в конце статьи.

Как сделать свайный фундамент своими руками. Свайно-ленточный и свайно-винтовой фундамент своими руками

Свайный фундамент достаточно широко применяется в гражданском и промышленном строительстве. Конструкция может сооружаться на слабом грунте под здание в несколько этажей. Многие владельцы земельных участков, решая возвести дом, осуществляют устройство свайного фундамента своими руками. Далее подробнее разберем разновидности конструкций. В статье также будет рассказано о том, как происходит установка свайного фундамента своими руками.

Изготовление ростверка

Совет . Если дом выполнен из бруса, в качестве обвязки может использоваться первый ряд стены.

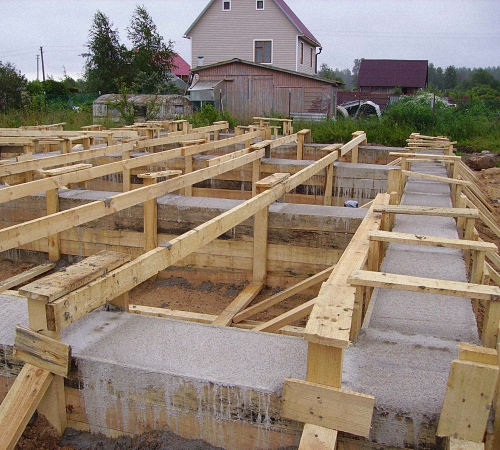

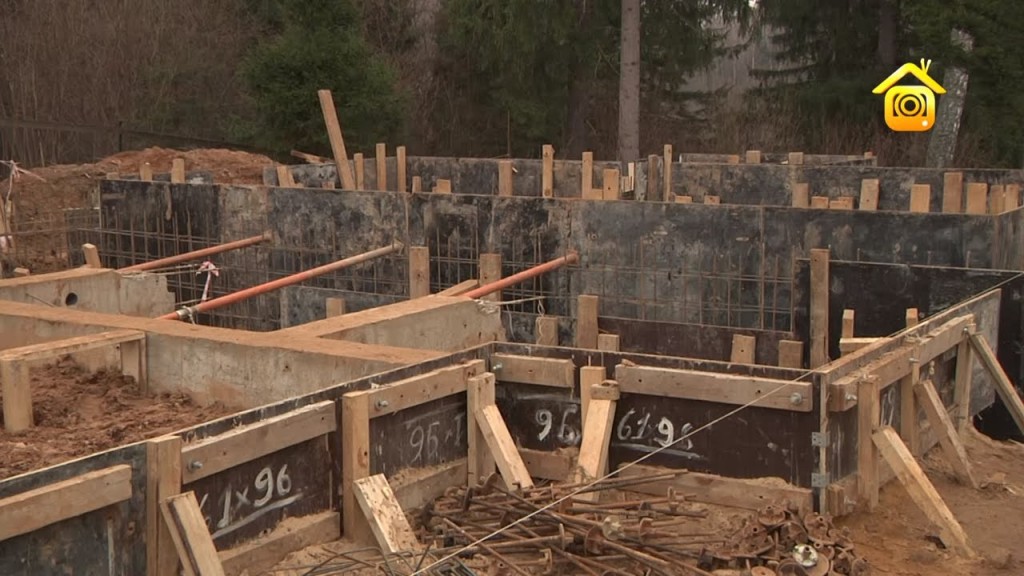

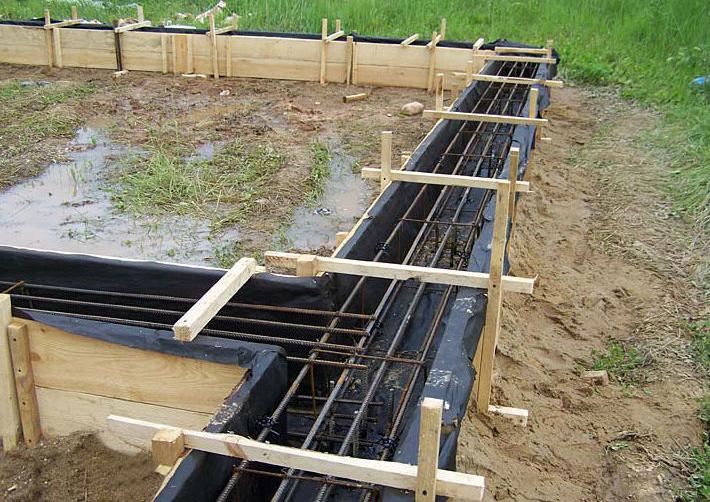

При устройстве бетонного ростверка по верху свай готовится опалубка, устанавливается арматурный пояс и заливается раствор. Швеллер, двутавр и уголок свариваются. Деревянный ростверк собирается на болтах.

Виды ростверка

При наличии материалов, электроинструмента можно сконструировать винтовые сваи своими руками , немного снизив бюджет строительства. Экономия составляет 15 – 20%, однако домашний мастер может быть уверен, что СВС будет иметь максимальный ресурс. Многие недобросовестные производители для снижения себестоимости изделий используют шовную трубу, допускают брак при центровке наконечника, что снижает характеристики фундамента многократно.
