Как закрепить стропила на двухскатной крыше?

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

• мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Опора для крыши

Двухскатная крыша может опираться как на балки верхнего перекрытия, так и поверх надежно зафиксированного мауэрлата, установленного с обеих сторон конструкции. Чаще всего мауэрлат устанавливается на кирпичных, пенно- или газобетонных стенах. Балки верхнего перекрытия деревянной бани монтируются в предварительно созданных выемках, которые должны четко подходить под габариты опор.

В случае с односкатной крышей все будет выглядеть немного проще. Опорами для каркаса из балок будут стены, а фиксация стропильной системы будет осуществляться за счет стропильных брусков и прогонов.

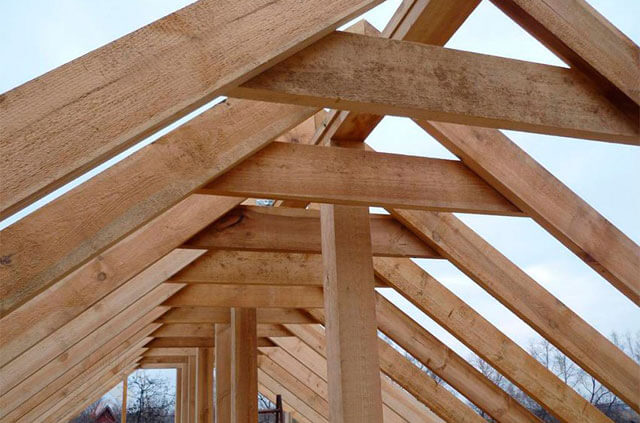

Конструкция стропильной системы двухскатной крыши

Стропильная система состоит из нескольких деталей, каждая из которых играет важную роль.

Кроме того, стропильная система двухскатной крыши может иметь дополнительные элементы, необходимые для укрепления конструкции:

• подкосы – брусья, расположенные под углом между стропилами и затяжкой;
• бабки – балки, установленные вертикально по центру стропильной системы (необходимы для крыш, ширина которых в пределах 6,0 – 7,5 м);
• ригель – устанавливаемая параллельно затяжке балка, стягивающая стропильные ноги (применяется для кровель шириной до 6 м).

Основные виды крыш по конструктивному исполнению

Перед установкой нужно выбрать оптимально подходящую стропильную систему для кровли. Наибольшим спросом среди частных застройщиков пользуются скатные конструкции следующих видов по форме:

• 1-скатные;

• 2-скатные;

• мансардные (ломаные двускатные);

• шатровые;

• вальмовые;

• полувальмовые.

Рисунок 1. Основные виды крыш по конфигурации

Наиболее простыми по конструкции являются односкатные кровельные системы. При этом они требуют минимум финансовых и трудовых вложений на устройство. Однако учитывайте, что в здании с такой крышей невозможно обустроить полноценный чердак или, тем более, мансардный этаж.

Одни из самых популярных на сегодня крыш – двускатные и мансардные. Это обусловлено возможностью обустроить просторный чердак или большую мансарду. На такие конструкции расходуется меньше кровельного покрытия, однако требуется возведение фронтонов по торцевым сторонам дома. Также привлекает минимальная сложность монтажа.

Рисунок 3. Внешний вид двускатной (сверху) и мансардной крыши (снизу)

Шатровые кровли, как правило, имеют 4 ската в виде равнобедренных треугольников, сходящихся в одной точке сверху. Гармонично смотрятся на одноэтажных домах в классическом стиле. Характеризуются сложной стропильной системой, но повышенной устойчивость к ветровым нагрузкам.

Вальмовые и полувальмовые кровли тоже отличаются сложностью устройства, большим количеством конструктивных элементов в стропильной системе. Требует профессионального подхода к монтажу, без наличия определенных навыков самостоятельно построить качественную и надежную конструкцию будет очень сложно.

Рисунок 6. Полувальмовая крыша

Мауэрлат

Рекомендуем к прочтению:Установка и крепление стропил к мауэрлату на двухскатной крыше

Сборка стропил двухскатной крыши начинается с установки мауэрлата. Выставлять его нужно строго горизонтально, поэтому перед началом монтажа необходимо тщательно проверить горизонталь стены, к которой он будет крепиться, и выровнять ее при необходимости цементным раствором. Продолжить следующие работы можно тогда, когда раствор хотя бы наполовину затвердеет.

Мауэрлат крепится к верху кладки стены. В деревянных домах это будет верхний венец. В домах из легких строительных блоков их жесткости будет недостаточно для распределения нагрузки. В этом случае сверху последнего ряда кладки создают армированный железобетонный пояс, а в него вмуровывают закладной крепеж —шпильки либо проволоку. На этот крепеж потом насаживается доска или брус.

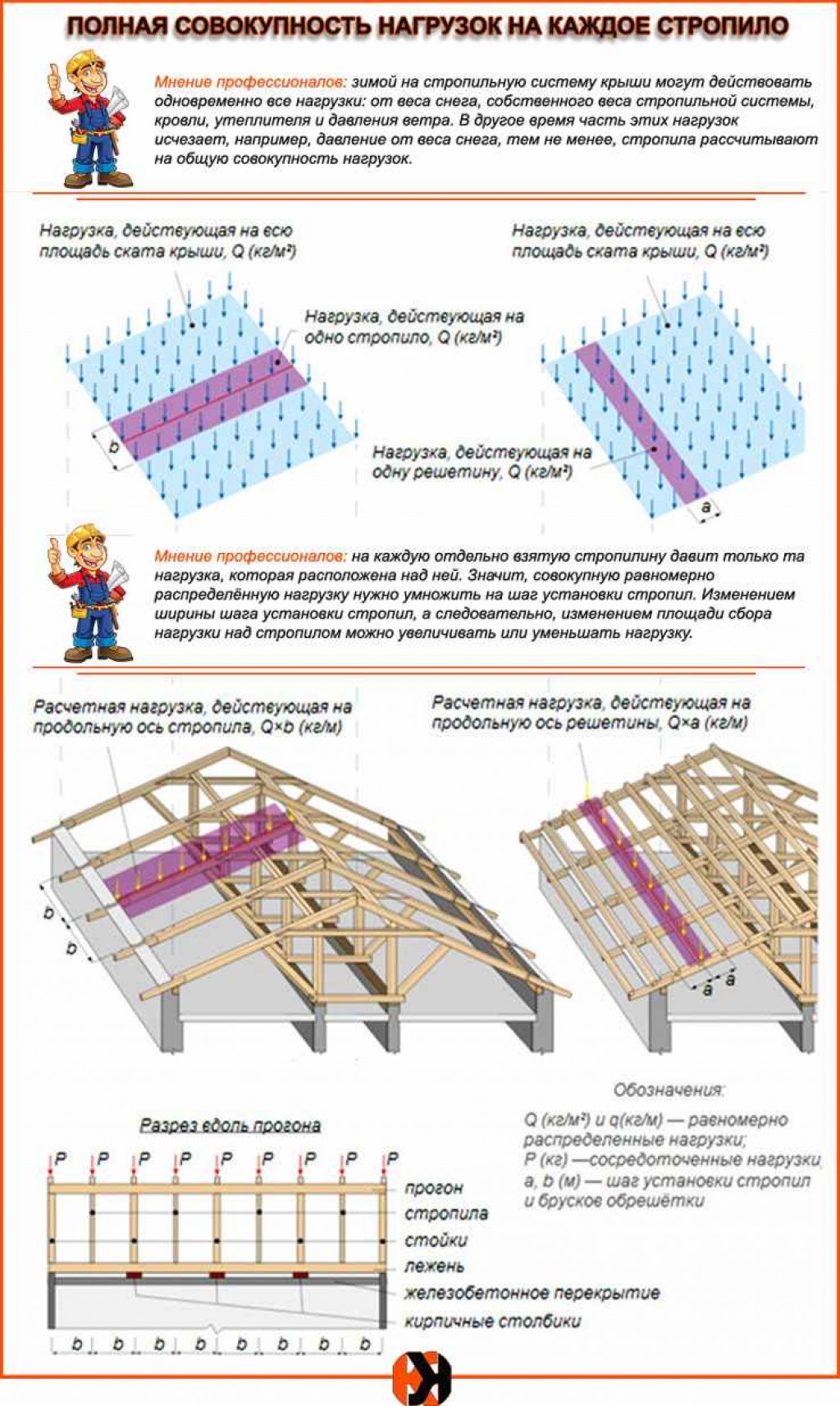

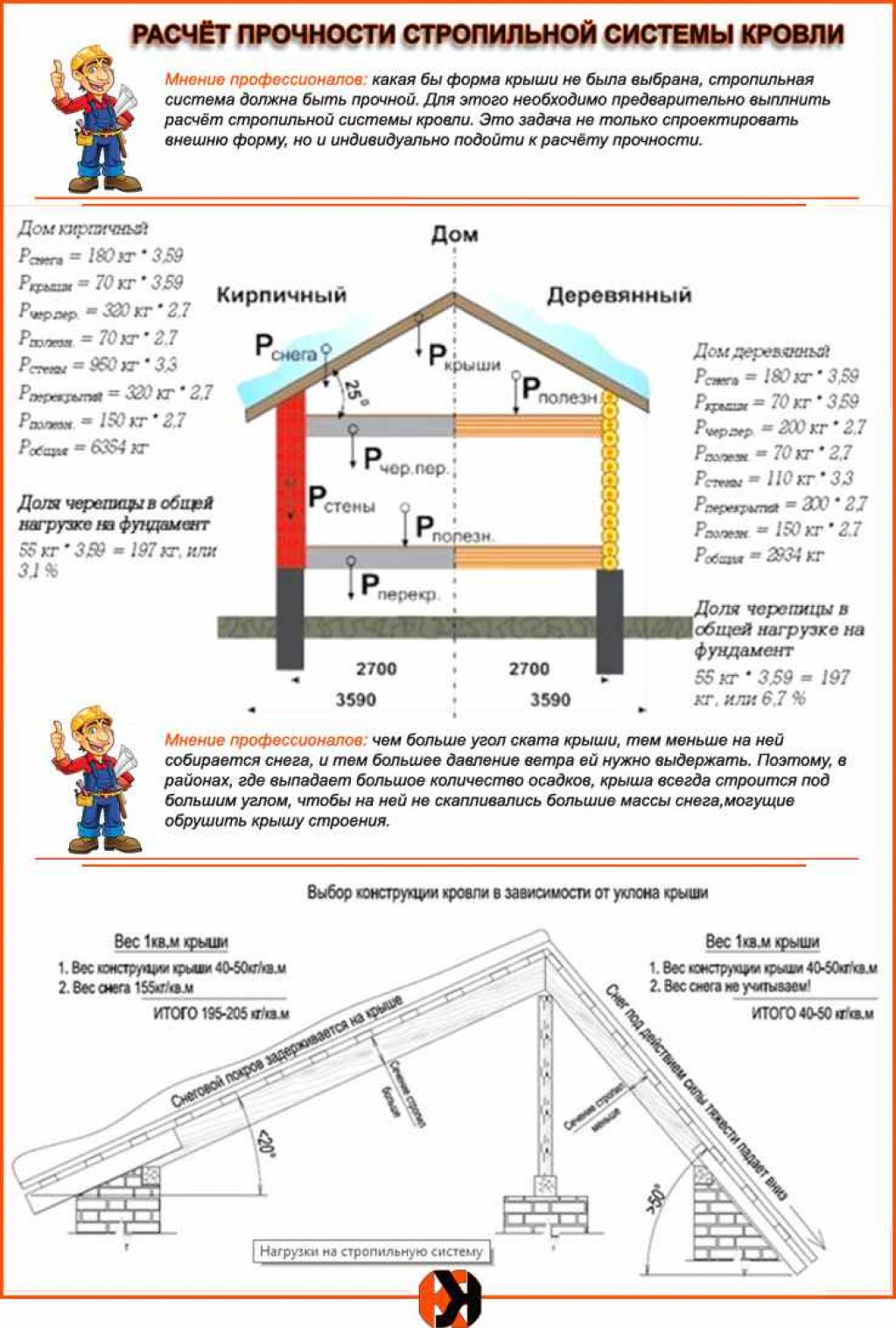

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

• нагрузка на квадратный метр крыши;
• конструктивные особенности кровельного материала;
• длина пролета между опорами;
• угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

• веса стропил,
• веса обрешетки,
• веса кровельного материала и утеплителя,
• снеговой нагрузки (справочная информация, уникальная для каждого региона),
• ветровой нагрузки (тоже справочная информация),
• веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).

Особенность конструкции двускатной кровли для беседки

Чтобы понять, из чего состоит стропильная система и как ее сделать, нужно насмотреть основные элементы конструкции:

• стропильные ноги. Они устанавливаются по очереди или же сразу собираются в стропильную ферму, после чего перемещаются на крышу и фиксируются на своем месте;
• мауэрлатом называется опорная доска или брус, к которому крепится нижний край каждой стропильной ноги;
• затяжка служит для придания конструкции двускатной крыши жесткости и дополнительной прочности;
• погон, стойка и лежень. Именно на эти элементы опираются другие конструктивные элементы конструкции двускатной крыши. Но, для беседок они не нужны, так как служат для наслонных стропил;
• подкос, ригель и бабка используются именно в нашем случае для беседки на висячих стропилах. Наличие и количество подкоса, ригеля или бабки зависит от длины пролета.

Теперь, когда нам известны все конструктивные элементы, можно перейти к практике и рассмотреть, как сделать двухскатную крышу для беседки своими руками.

Виды стропильных систем

Существует 2 разновидности конструкций, применяемых для строительства двускатных крыш на зданиях прямоугольной формы:

• висячие системы, опирающиеся только на 2 наружных стены дома;
• наслонные каркасы имеют одну или несколько дополнительных точек опоры в виде капитальных межкомнатных перегородок верхнего этажа.

Примечание. В кирпичных, брусовых и бревенчатых зданиях кровля зачастую опирается еще и на фронтоны.

Изображенная на схеме простейшая двускатная крыша, собранная своими руками из висячих ферм с двумя подкосами и ригелем, не рассчитана на серьезные нагрузки. Подойдет для пролетов не более 6 м, какие бывают в небольших дачных домиках, сараях, гаражах и беседках. Если расстояние между стенами достигает 9 м, то следует применить ферму с четырьмя ребрами жесткости (нижнее изображение на схеме).

Для сооружений с шириной пролета более 8 м изготовление висячих систем нецелесообразно по 2 причинам:

1. Из-за увеличенного сечения балок и количества подкосов с ригелями цена готового изделия и его сборки значительно вырастет.
2. В больших домах и дачах всегда есть межкомнатные перегородки, одну из которых можно усилить и использовать как несущую для установки дополнительной вертикальной опоры. Она позволит разгрузить остальные детали фермы и уменьшить их сечение.

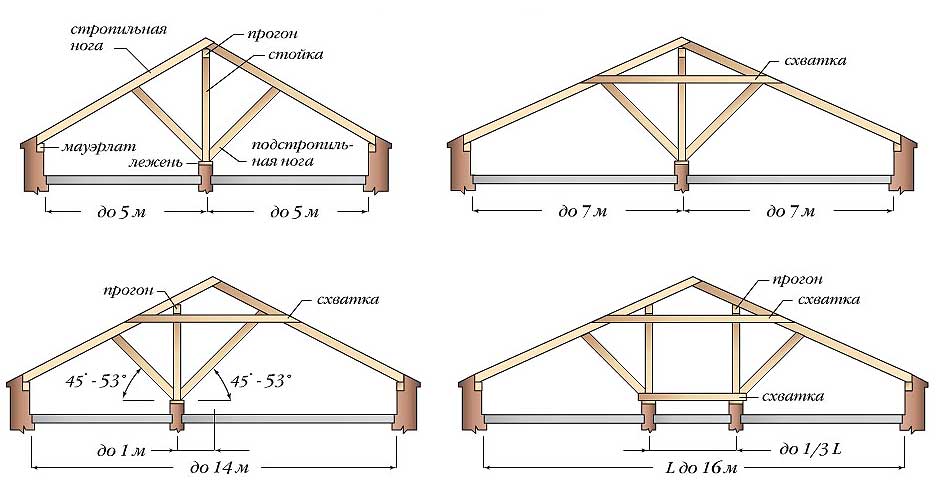

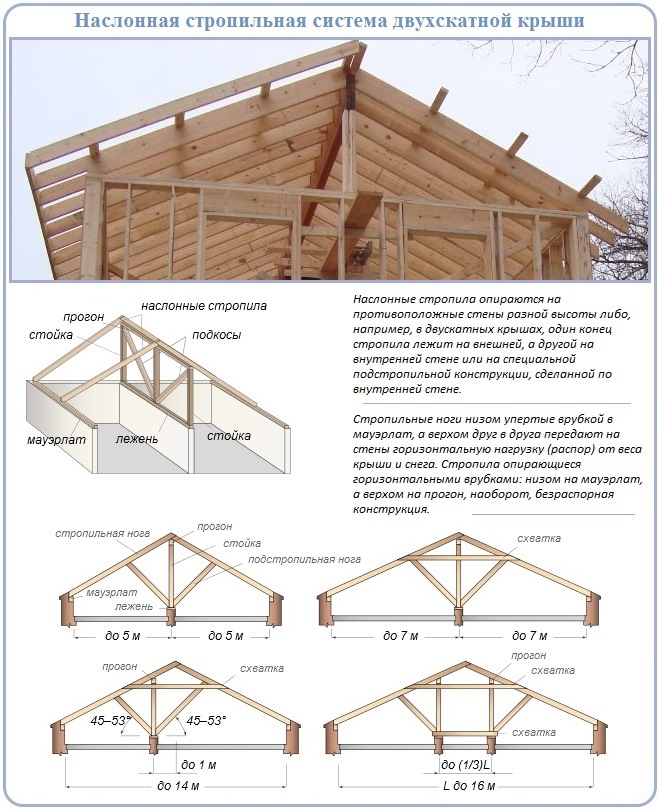

Наслонная система, показанная на картинке, за счет средней опоры способна перекрыть проем до 14 м. На нее монтируется вертикальная стойка, подпирающая конек, и 2 ребра жесткости. Чтобы стропила не провисали, между ними надо поставить горизонтальную затяжку.

Если на чердаке одноэтажного дома необходимо обустроить мансарду, то выбирайте стропильную систему наслонного типа с двумя стойками, опирающимися на продольные лежни. Придется увеличить угол наклона скатов минимум до 45°, а стойки сместить ближе к краю, дабы освободить чердачное пространство.

Особенности двухскатной крыши

Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

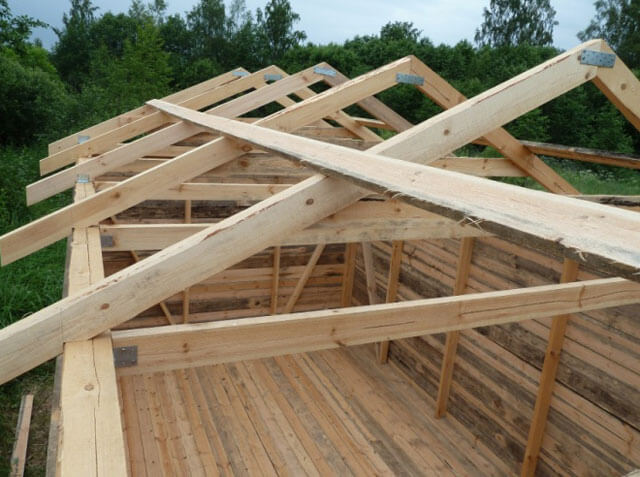

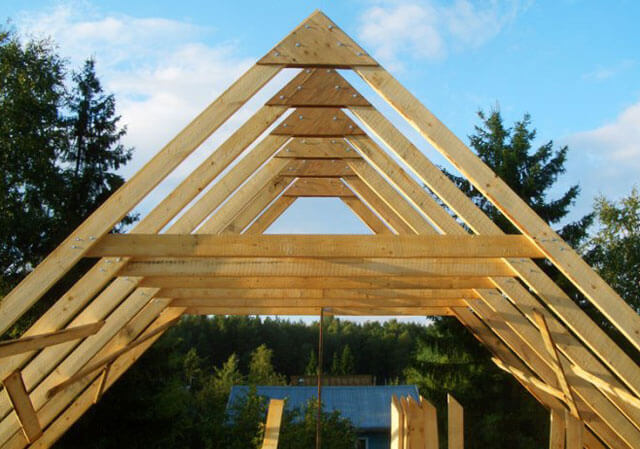

Установка висячих стропил

На стены укладывается гидроизоляция (обычно рубероид) и анкерным соединением монтируется мауэрлат. Можно сделать сразу напольное перекрытие, чтобы иметь площадку для монтажа крыши. Обычно (но не всегда, иногда применяются так называемые “скользячки” – это особенно актуально для домов из бруса) в стропилах делается выемка (врезка) для стыковки с мауэрлатом. Для креплений используют болты, ригели и металлические пластины.

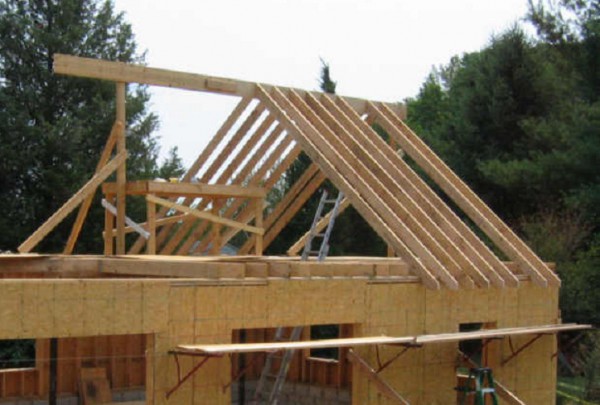

Необходимо сначала выставить первые два стропила, затем сделать по образцу шаблон и подготовить остальной материал. Вторую пару стропил устанавливают по другому фронтону крыши. Две пары стропильных ног соединяют бечевкой. Это будет ориентир для других элементов. Снизу стропил монтируют коньковый брус. Приготовленные по шаблону стропила поднимаются на каркас и укрепляются к мауэрлату и коньку.

Когда вся система стропил будет выставлена и проверена правильность вертикалей и горизонталей, можно затягивать крепления до конца, устанавливать подкосы, стойки и делать обрешетку. Все элементы кровельного каркаса укрепляются не только саморезами или гвоздями, но и металлическими накладками.

При подготовке стропильных ног необходимо помнить, что они должны выступать за стену на 30 см. Хотя это расстояние может быть и больше, если мы хотим получить лучшую защиту стены от намокания, только надо не забывать что это также увеличивает парусность крыши. Это избавит вас от лишних работ по наращиванию стропил (с помощью кобылок), которые выполняются из такого же деревянного бруса.

После установки каркаса на крышу укладывают гидроизоляцию, утеплитель и финишный настил. Если все расчеты выполнены правильно, а все элементы кровли укреплены надежно, то крыша устоит перед любой непогодой. Раз в год необходимо проверять состояние кровли и проводить при необходимости ремонтные работы с кровлей.

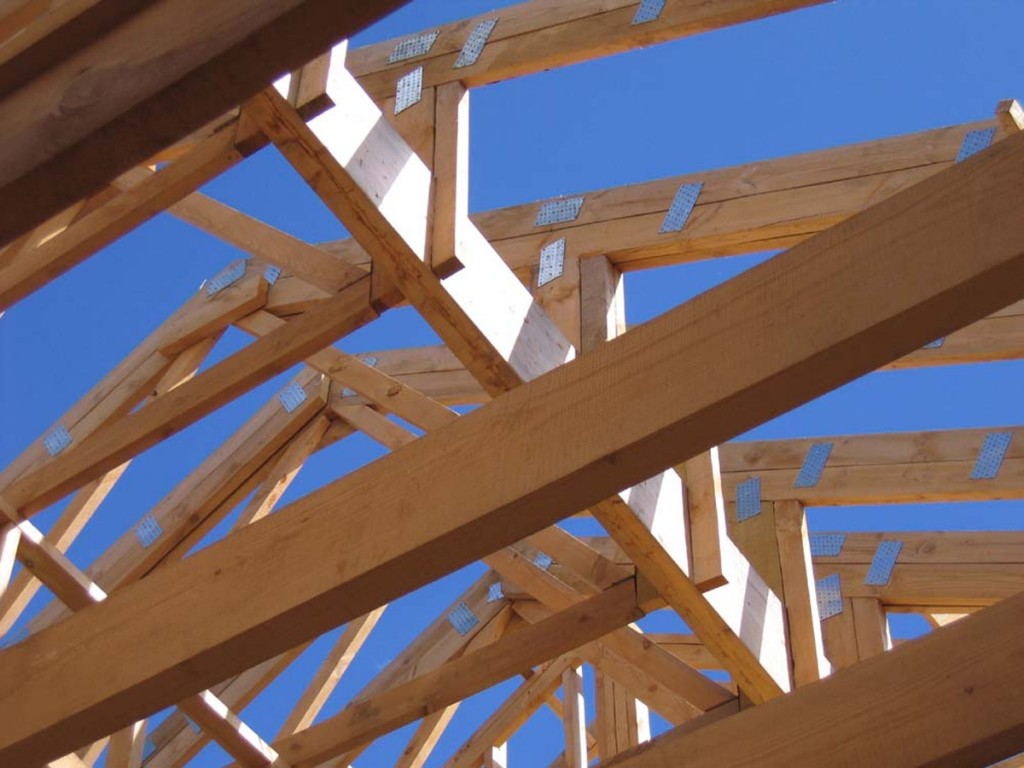

Основные части деревянной стропильной системы

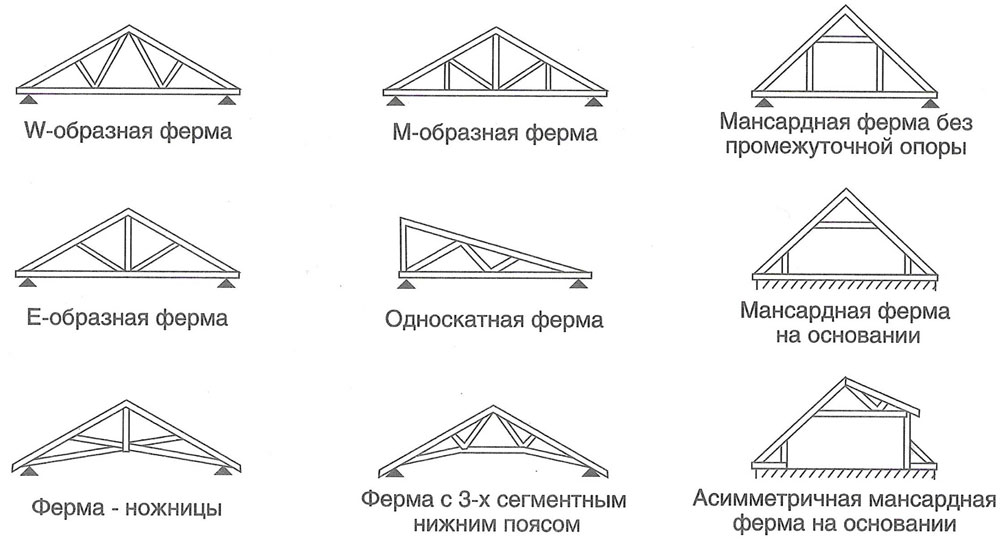

Основной составляющей единицей деревянной стропильной системы является ферма – плоская треугольная конструкция. Стороны «треугольника» образуют стропильные ноги, соединенные сверху под углом. Для соединения стропил по горизонтали используются затяжки, ригели, схватки.

Стропильную систему составляют из нескольких ферм, выставленных на мауэрлат, и скрепленных между собой прогонами.

Чтобы лучше понять специфику фермы, определимся с ее элементами. Их состав и количество в одной конструкции зависит от типа крыши, ее габаритов и вида примененных стропил.

Итак, составные части могут быть такими:

• Стропильная нога – это непосредственно сами стропила, на которые набивают обрешетку и укладывают кровельный материал. Ферма состоит из двух стропилин (балок), соединенных сверху в коньке в виде треугольника. Угол их наклона равен углу наклона кровельных скатов.
• Затяжка – перекладина, скрепляющая стропильные ноги по горизонтали и не позволяющая им при нагрузке разъехаться в разные стороны. Используется в системе висячих стропил.
• Ригель – балка, похожая на затяжку, но работающая по иному принципу. В системе она сжимается, а не растягивается. Скрепляет стропильные балки в их верхней части.
• Схватка – также горизонтальная перекладина, соединяющая стропильные балки и повышающая устойчивость фермы. Используется в системе наслонных стропил.
• Стойка – горизонтальная балка, служащая дополнительным упором для фиксации стропильных ног.
• Подкос – элемент, монтируемый под углом к горизонтали, дающий стропилам дополнительную устойчивость.
• Кобылки – применяются для удлинения стропильных ног при необходимости создания свесов.

Также в стропильную систему можно отнести детали, не относящиеся непосредственно к фермам, но использующиеся для их монтажа и сборки. Они такие:

• Прогон – балка, идущая вдоль скатов, соединяющая стропильные ноги ферм. Частный случай – коньковый прогон, который устанавливают вдоль скатов кровли в ее наивысшей точке (коньке).
• Обрешетка – состоит из брусьев или досок, набиваемых на стропильные ноги сверху вдоль скатов крыши. На обрешетку монтируют кровельный материал.
• Мауэрлат – брус или доски, укладываемые по периметру наружных (капитальных) стен здания. Наличие мауэрлата предусмотрено для закрепления на нем нижних концов стропилин.
• Лежень – элемент, похожий на мауэрлат, но укладываемый вдоль внутренней стены здания. На лежне закрепляют вертикальные стойки.

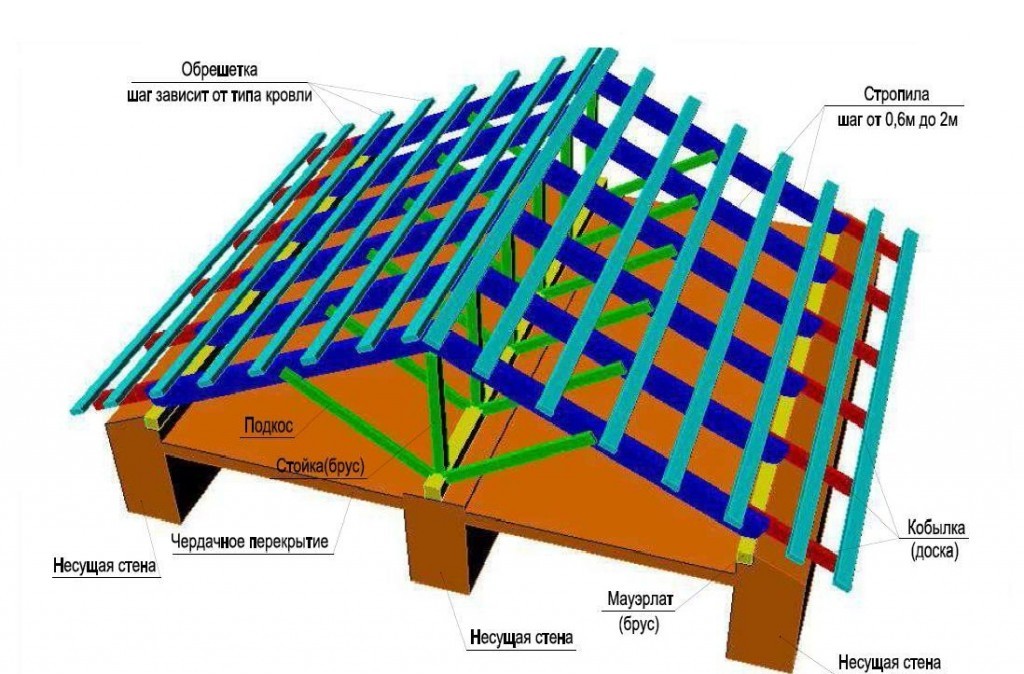

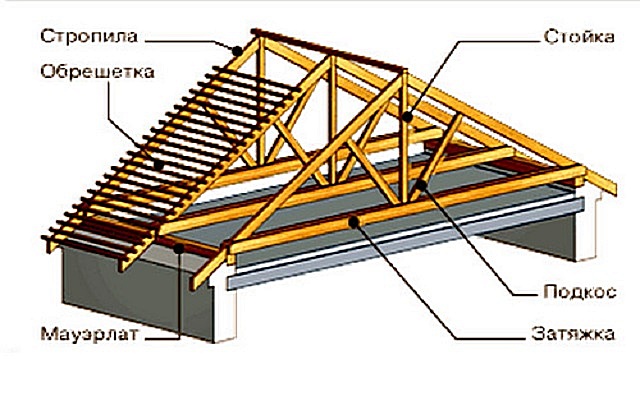

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

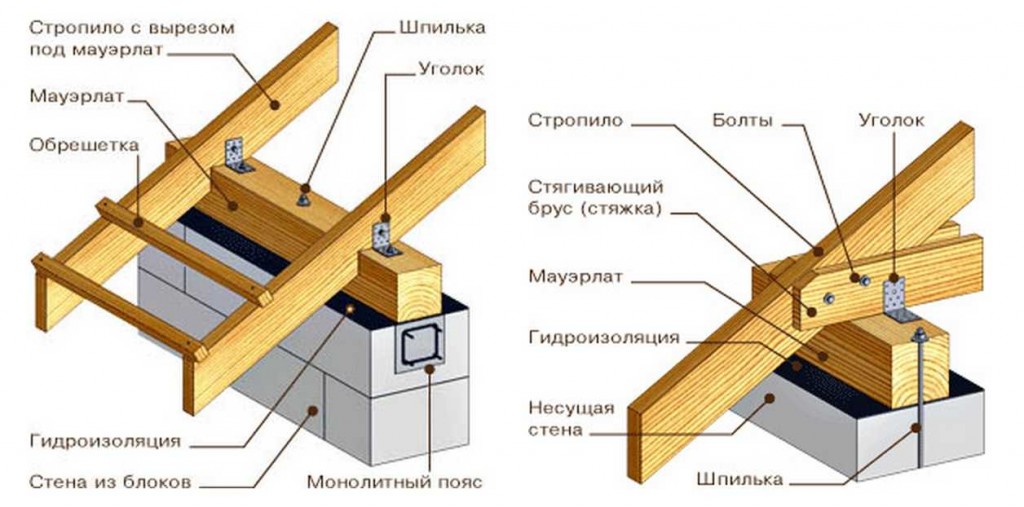

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

При этом, не забываем, про не менее важный момент – гидроизоляция. Для этих целей, в местах соединения, бетона или кирпича с деревом, укладываем рубероид, линокром или гидроизол. Это поможет избежать гниения древесины, при контакте со стройматериалом, стен здания.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Чтобы иметь более полную, расширенную информацию, о стропильной системе двухскатной, кровельной конструкции, рекомендуем прочитать, также, информационную статью: «Двухскатная крыша своими руками».

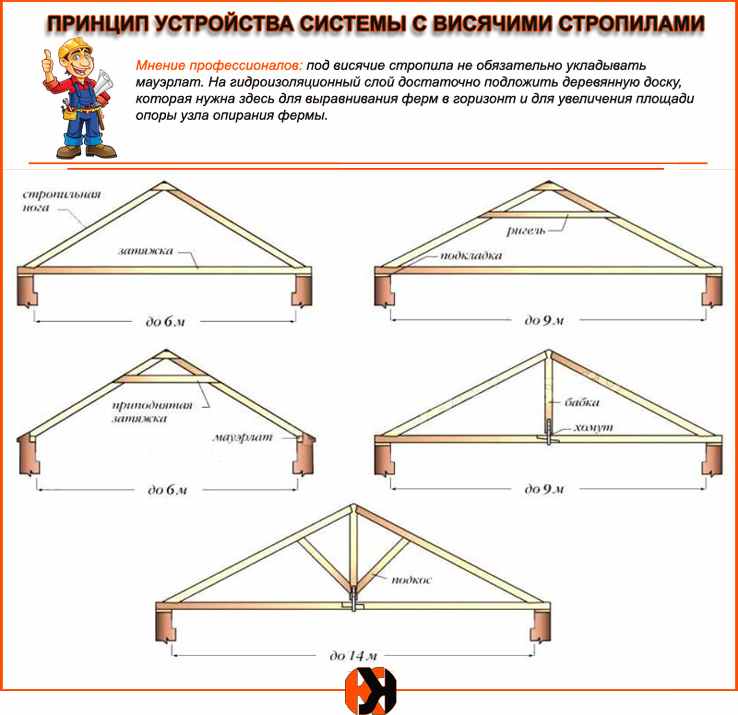

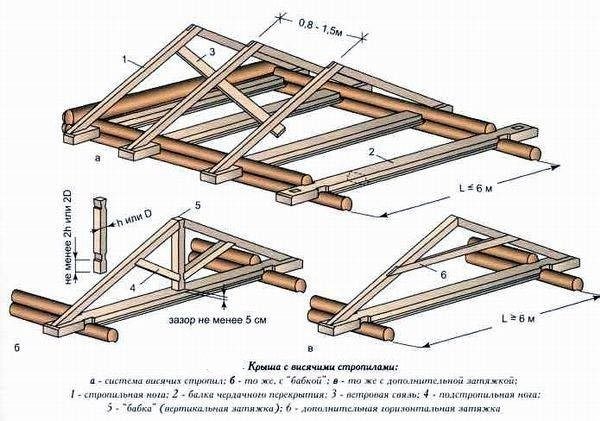

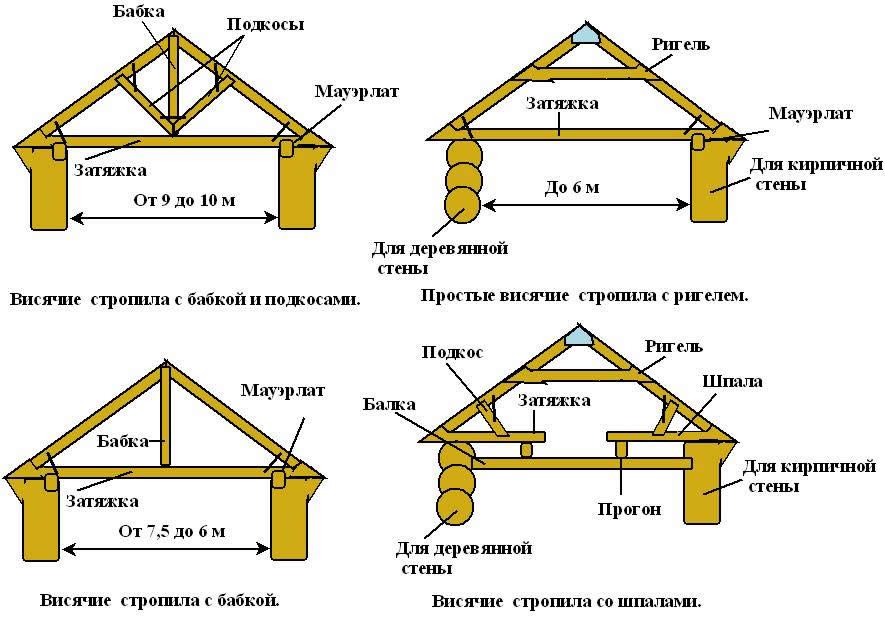

Двускатная крыша с висячими стропилами

Двускатная крыша может быть с наслонными или висячими стропилами. При наличии промежуточной опоры в районе конька стропила называют висячими, так как они нависают без средней опоры. Крыши с висячими стропилами используют при расстоянии между стенами, на которые опираются стропила, до 7 метров. Несколько различных решений устройства двускатной крыши с висячими стропилами показаны на рисунке ниже:

Как видите, висячие стропила упираются друг на друга в коньке, а в нижней части – устанавливаются в распор стен. Из-за такой конструкции стропильной системы с висячими стропилами на стены действует сила, старающаяся их опрокинуть наружу. Частично эта нагрузка компенсируется системой ригелей, затяжек и подкосов.

Как закрепить мауэрлат на стенах правильно

Монтаж мауэрлата отличается для деревянных и кирпичных домов. В деревянных постройках функцию мауэрлата могут выполнять верхние балки. Чтобы установить стропила на брёвна, достаточно в балках вырезать углубления. Пазы должны быть вырезаны точно под размер.

Для кирпичных домов технология немного усложняется:

Мауэрлат крепится следующим образом:

При монтаже важно, чтобы брусья складывались в треугольник правильной формы. Также следите, чтобы брусья располагались в одной плоскости по горизонтали. Если так сделать, то это существенно облегчит дальнейшие работы, а также придаст конструкции достаточную прочность. Далее нужно на брусьях разметить место, где будут располагаться стропила. Пазы следует вырезать по толщине бруса.

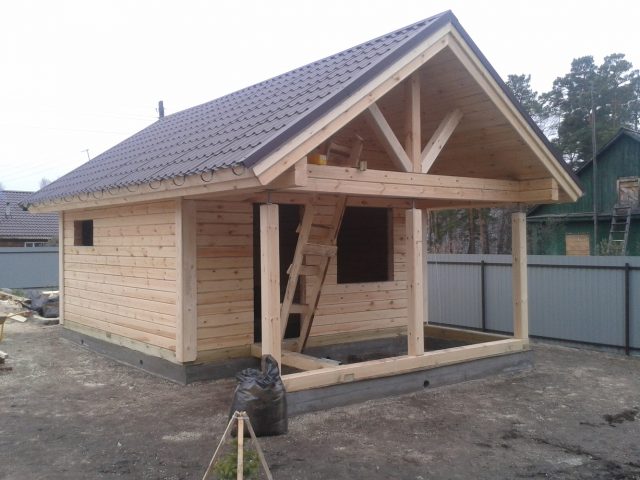

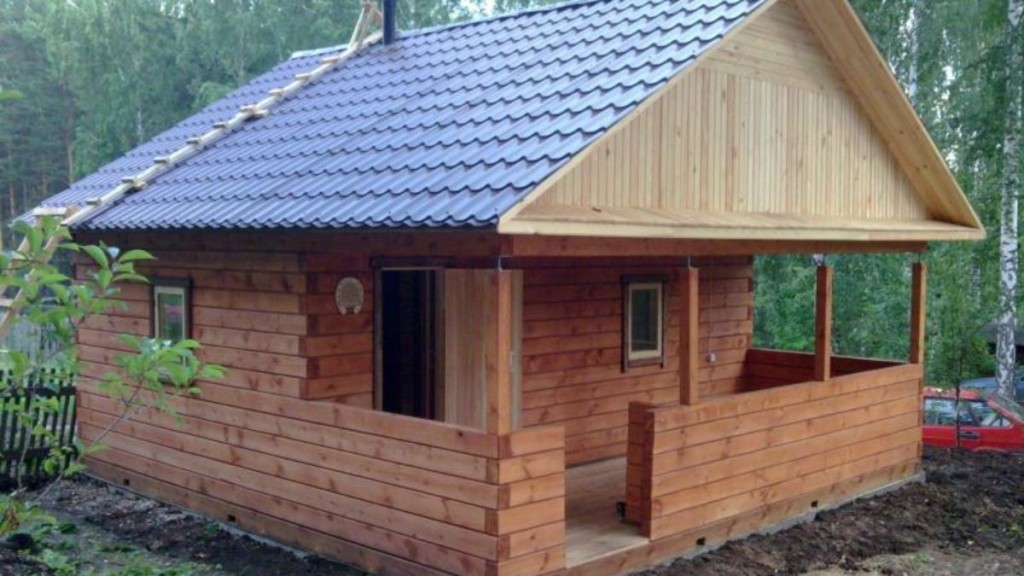

Двухскатная крыша для бани

Сегодня двухскатная конструкция крыши является наиболее популярной при возведении частных домов, в том числе и бань. Она обладает следующими преимуществами:

• оптимальное соотношение расхода стройматериалов к получаемому объёму чердачного помещения;
• визуально такая кровля наиболее гармонично выглядит;
• относительная простота возведения, все операции можно сделать своими руками;
• большое количество вариаций готовой крыши: от угла наклона до кровельного материала.

Требуемый стройматериал и инструмент

В первую очередь нужно определится сколько пиломатериалов и какого типа нужно для крыши.

Большая их часть пойдёт на стропильную систему двухскатной крыши для бани, которая будет служить каркасом для обрешётки, паро-, теплоизоляции и непосредственного кровельного покрытия.

Стоит не забывать, что пиломатериалы должны иметь влажность не более 18-20% и обработаны био- и огнеупорным раствором.

Для мауэрлата — основы всей конструкции, который обеспечивает её стабильность благодаря креплению к несущим стенам бани, достаточно бруса сечением 150 на 150 мм. На сами стропила, откосы и ригеля можно брать пиломатериалы второго сорта. Их рекомендуемые размеры представлены на рисунке.

Для создания обрешётки достаточно обрезных досок размеров 19 на 75 мм.

Сам кровельный материал (черепица, шифер, профнастил) стоит брать с запасом, учитывая, что крыша должна выходить за стены бани на 20-40 см, чтобы защитить их от воздействия атмосферных осадков.

Также при покупке пароизоляционных материалов в виде плёнок стоит учитывать, что они будут иметь нахлест в 10-15 см при установке. При строительстве наиболее необходимыми инструментами будут такие:

• ножовка, а ещё лучше бензопила;
• нож, топор и молоток;
• гвозди или специальные саморезы для кровли;
• карандаш или мел для разметки пиломатериалов;
• степлер и скобы к нему для крепления пароизоляции;
• строительный уровень и отвес.

Проектирование двухскатной крыши для бани

Ключевым моментом на этапе планирования является угол наклона кровли. От этого параметра будет зависеть и высота конька двухскатной крыши для бани. Здесь необходимо помнить, что увеличение угла приводит к таким последствиям:

• возрастает расход материалов и объём чердачного помещения;
• снег и вода намного быстрее будут покидать поверхность крыши, что уменьшает нагрузку на её каркас;
• увеличивается парусность здания, особенно с подветренной стороны, что требует усиления конструкции.

Соответственно уменьшения угла наклона вызывает противоположные эффекты. Поэтому, чтобы двускатная крыша для бани, сделанная своими руками, прослужила максимально долго, то стоит проконсультироваться с экспертами касательно этого параметры будущей крыши.

Установка стропильной системы

Непосредственные работы по строительству крыши начинаются с крепления мауэрлата к несущим стенам. В случае деревянного сруба можно обойтись без мауэрлата и крепить стропила сразу к последнему бревну стены. В противном случае использование мауэрлата обязательно, между стеной и ним должен располагаться слой гидроизоляции. Мауэрлат надёжно крепится к стенам при помощи анкерных болтов.

Следующим этапом будет монтаж стропил. Если ширина пролёта бани не больше 6 м, то можно делать двухскатную крышу без подкосов. В прочих случаях обязательно нужно предусмотреть ригеля и подпорки для стабильности конструкции под максимальной нагрузкой.

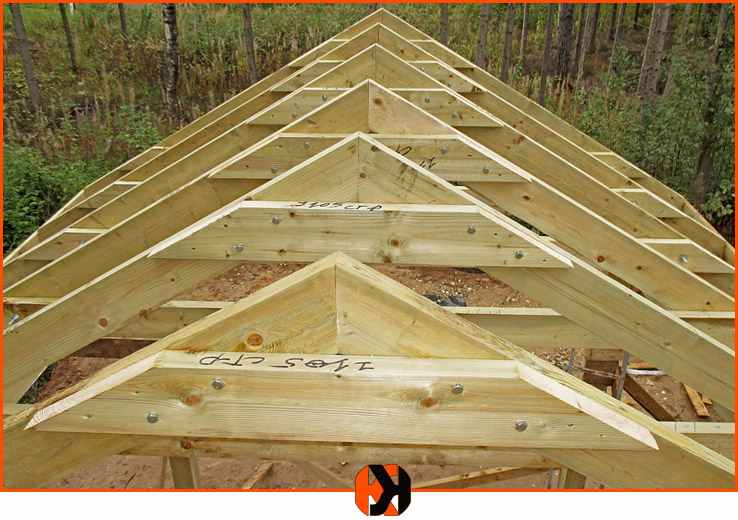

Рациональней всего собрать одну эталонную стропильную ферму и уже по ней создавать все другие. При этом сама сборка может происходить как на чердачном помещении, так и на земле.

Важно соблюдать геометрическую точность при креплении стропил к мауэрлату и их связке между собой.

Наиболее популярным методом крепления стропил к мауэрлату является использование двух металлических скоб, которые прибиваются в противоположных сторонах доски.

Настилка кровельного покрытия

Перед монтажом самого покрытия следует определиться, есть ли необходимость в специальной теплоизоляции крыши для бани. Специальная пароизоляционная плёнка сегодня является непременным атрибутом любой крыши, а вот теплоизоляция уже относится к опции, которая не многим и нужна. В любом случае изоляционный материал должен использоваться с нахлестом в 10-15 см и надёжно крепиться.

Обрешётка из небольших досок или брусьев не только окончательно закрепит изоляцию крыши, но и значительно облегчит монтаж кровельного материала. При этом саму кровлю необходимо класть снизу вверх.

Конёк для бани крыши может быть как сделан самостоятельно из подручных материалов, так и куплен в специализированном магазине.

Также обязательно на этом этапе нужно задуматься о необходимом уровне безопасности труда, поскольку монтаж кровельного покрытия относится к небезопасным видам работ.

Если грамотно и со знанием дела подойти к возведению двухскатной крыши для бани, то эта процедура не станет обременительной, а сама кровля будет надёжно защищать здание в течение многих лет.

Стропила на баню как крепить

Стропильная система крыши для бани не зависит от ее материала. Строение можно изготовить из пеноблоков, бревна или кирпича. Выбор материала зависит лишь от сметы на строительство. Вне зависимости от материала стен, крышу чаще всего возводят из бруса и досок. Легче всего надежно закрепить их на бане из бревен или бруса. Разберемся, как сделать крепкие стропила на баню.

Выбор типа крыши

Перед началом строительства необходимо выбрать тип крыши. Для начала рассмотрите преимущества и особенности каждого варианта:

1. Для небольшой бани, которая будет использоваться только летом, хватает и односкатной кровли. Чердак при таком варианте нельзя использовать в качестве места для отдыха, но его площади будет достаточно для хранения веников и банных принадлежностей. Она просто монтируется и не требует больших финансовых вложений. Недостатком можно назвать низкие теплоизоляционные характеристики, необходимость правильно рассчитывать угол наклона.
2. Двускатная крыша дает возможность оборудовать чердачное помещение, в котором вам удастся не только просушивать веники, но и отдыхать. Для удобства неплохо сделать скаты ломаными, это позволяет использовать баню круглый год. Высокие теплоизоляционные характеристики позволяют сделать баню пригодной для отдыха и морозным днем.

Эти особенности крыш могут иметь исключения. Так, баня способна иметь легкую двускатную крышу или теплую конструкцию с одним скатом. Важно правильно рассчитать ее уклон, и создать стропильную систему.

Как опереть стропила на баню

Как правило, коробка собирают на месте из штучных материалов. Можно использовать сделанные заранее промаркированные бревна. Сразу после ее возведения стоит приступать к строительству стропильной системы. Перед монтажом рекомендуется обработать пиломатериалы специальным огнеупорным лаком.

Стропильная система возводится исходя из типа крыши. В ее основе лежит мауэрлат или балки перекрытия. Если баня изготовлена из бруса, то функции мауэрлата выполняет верхний венец. На верхнем крае стен конструкции из кирпича закрепляют мауэрлат. Для него берут брус, уложенный по верхнему краю коробки. Он необходим для равномерного распределения нагрузки от крыши на стены.

1. Для большой кирпичной бани по краю необходимо выполнить железобетонный пояс со шпильками для мауэрлата.
2. На небольшом строении можно закрепить крышу при помощи прочной стальной катаной проволоки, устойчивой к деформации.
3. Еще один способ крепления мауэрлата – на длинные анкеры.

Перед установкой стропильной системы исправьте погрешности верхнего венца крыши. Он должен быть строго горизонтальным. Установка балок перекрытия происходит одним из способов:

• врезкой торцов в верхний венец;
• укладкой поверх стен с выходом за их пределы, чтобы стать опорой для стропильных ног;
• использование вместо традиционных балок стропильных ферм висячего вида.

Части стропильной системы изготавливаются непосредственно на строительной площадке. Дополнительные элементы придают конструкции жесткость, поэтому стоит делать крышу максимально тщательно.

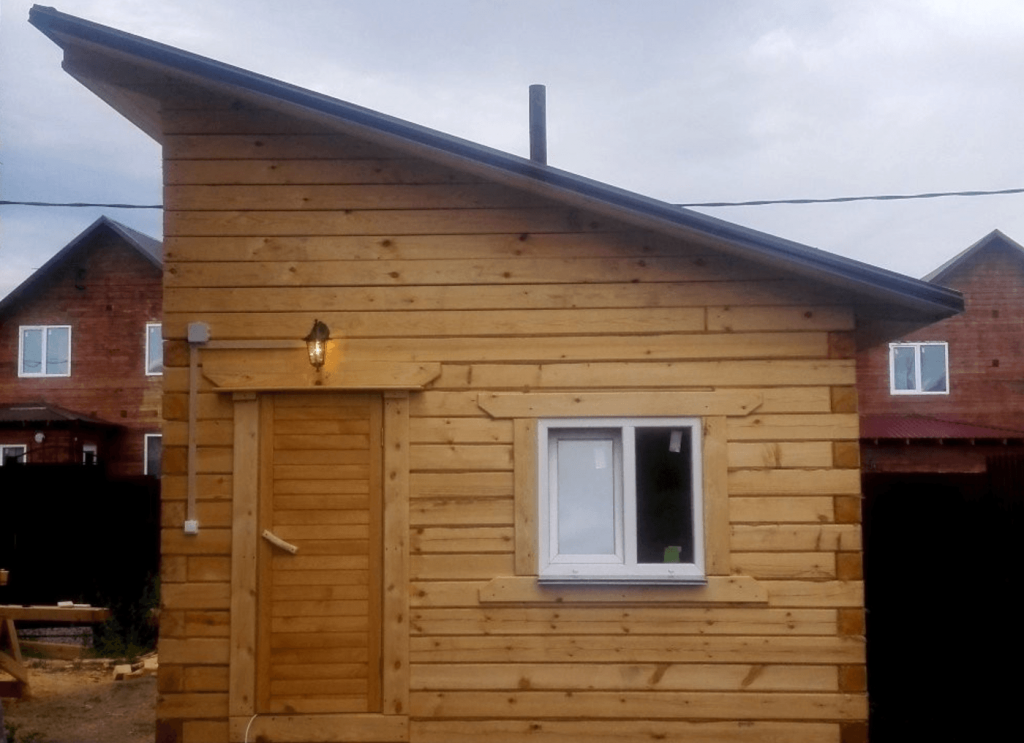

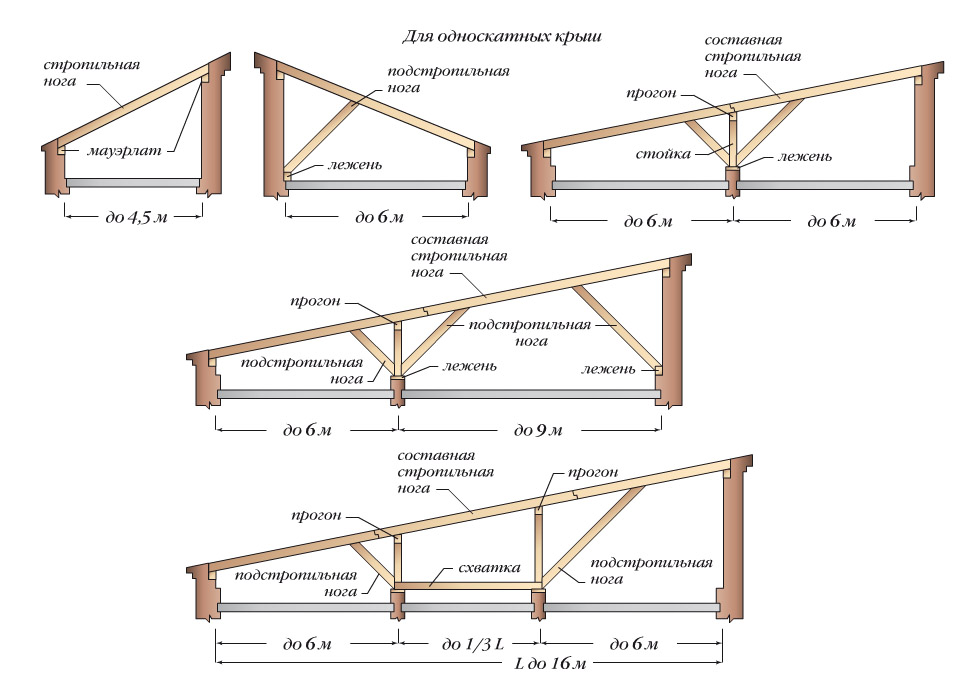

Особенности монтажа односкатной крыши

Прежде всего, необходимо рассчитать правильный уклон для крыши. Он должен быть таким, чтобы с нее легко скатывались осадки:

• минимальное значение – 20 градусов;
• оптимальное – 35 градусов;
• для снежных районов рекомендовано 45 градусов.

Перепад высот для устройства кровли можно получить следующим образом:

• сделать одну стену выше другой;
• смонтировать опорную конструкцию на одной из стен.

Более устойчивым является первый вариант, но его чаще всего используют. Если баня сделана из пеноблоков или кирпича. Второй вариант более практичный, при нем вы получите фронтон, который нужно зашить досками. Для опоры стропил используется прогон, крепящийся к стойкам.

Стропилами здание перекрывается по длине. Под них не нужно использовать подпорки, если длина пролета не достигает 4,5 метра. В противном случае необходимо устанавливать подкосы.

Шаг между стропилами должен быть не более 60 сантиметров. Верхним и нижним концом части стропильной системы крепятся к опорам при помощи металлических пластин и саморезов.

Можно использовать метод выпила, тогда основа для крыши будет жестче.

Особенности монтажа двускатной крыши

В ерхние концы стропильных ног при наслонном монтаже крепятся к коньковому прогону. Он устанавливается на опорах, которые строго выверены по высоте. Сначала стойки устанавливают на фронтальных стенах, а потом добавляются элементы между ними. Высоту замеряйте шнуром. К коньку стропила крепят гвоздями, а к верхнему венцу или мауэрлату при помощи врезок и пластин.

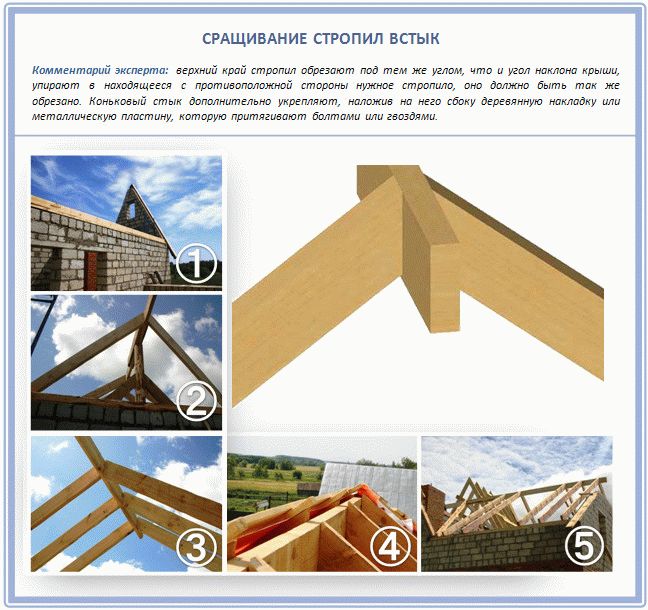

Для изготовления висячей системы используются стропильные фермы, которые закрепляются на мауэрлате и для жесткости дополняются перемычками – затяжками и ригелями. В коньке они соединяются между собой встык.

Если баня представляет собой свежий сруб, то крепление в коньке должно быть шарнирным, чтобы при усадке кровля не деформировалась.

Легче всего понять, как возвести двускатную крышу, если обратиться к видеоинструкции и схемам готовой стропильной системы.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Недостатки

Несмотря на очевидные достоинства, металлические стропильные системы – не самое популярное конструктивное решение в частном домостроении. Даже большой шаг между стропилами и разреженная обрешетка при высокой стоимости метала не могут сделать конструкцию дешевле деревянной. Недостатками металлических стропил считают:

1. Высокая теплопроводность. Металл обладает высоким коэффициентом теплопроводности, поэтому стропила и образуют мостики холодна. С точки зрения энергоэффектвности, каркас из металлопрофиля – не лучшее решение.
2. Проблематичность транспортировки и монтажа. Выбирая металлическую стропильную систему, принимайте в расчет, что перевозить, поднимать на высоту и осуществлять крепление длинных и тяжелых элементов сложнее, чем стропила пиломатериалов стандартной длины.
3. Сложность монтажа. Для подъема на высоту и фиксации ферм используется специальная техника, аренда или покупка которой обходится дорого.
4. Деформация под действием высокой температуры. Хотя металл считают негорючим материалов, во время пожара он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить имеет ли смысл использовать более дорогие стропильные элементы из металлопрофиля, нужно выполнить расчет каркаса крыши. Если длина ската превышает 10 метров, а нагрузка более 450-600 кг, то монтаж металлического каркаса экономически целесообразен.

Как рассчитать площадь крыши

Важным моментом при составлении сметы строительства здания является грамотный расчет площади двускатной крыши. В некоторых случаях расчеты могут усложняться по причине сложной формы кровли, наличия множества элементов — например, мансарды.

При вычислении площади не следует принимать в расчет дымоходные трубы, вентиляционные отверстия, кровельные и мансардные окна. Также необходимо с точностью установить длину ската крыши от края карниза до низа конька.

Надо учитывать такие детали, как парапеты, свесы, брандмауэрные стены.

При расчетах следует учесть также тип кровельного материала.

Важный момент, о котором нужно знать: для черепицы и рулонных материалов длина скатов на 70 см меньше.

Монтаж обрешетки

После того как стропильная система из бруса для крыши готова можно приступать к монтажу обрешетки. Для обрешетки выбирается брус 50х50 и сухие доски толщиной 3 см и длиной 20-35 см. Перед обрешеткой стропила застилаются гидроизоляцией. Материал настилается с напусками не менее 10 см и крепится строительным скотчем.

Шаг обрешетки зависит от того, какой кровельный материал был выбран для покрытия и уклона крыши. Шаг обрешетки под профнастил и ондулин можно определить по таблице:

Для металлочерепицы и фальцевой кровли выполняется сплошная обрешетка (для крыш с наклоном более 20 градусов) или разряженная (при наклоне менее 20 градусов). Сплошная обрешетка выполняется с минимальными зазорами — не более 5 см. Оптимальный вариант: выполнять обрешетку в соответствии с рекомендациями изготовителя выбранной кровельной продукции.

Независимо от типа кровельного покрытия и рассчитанного шага обрешетка сплошным способом монтируется вокруг мансардных окон, в местах изломов сложных крыш и в тех местах, где будут устанавливаться тяжелые элементы водосточной и снегозадержательной системы.

Под мягкую кровлю обрешетка делается из щитовых материалов: фанеры или ОСП. Листы крепятся на стропильные ноги встык с помощью саморезов, образуя ровную поверхность, на которую затем устанавливается битумная черепица.
