Как закрепить лестницу на второй этаж своими руками

Параметры металлической лестницы

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
• B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
• H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
• D — размер — расстояние, на  которое ступень будет свисать за опору по направлению подъёма
• U — угол наклона опоры к вертикали
• C — количество ступеней — за сколько шагов Вам будет комфортнее всего переместиться с этажа на этаж

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 2 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома. Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить).

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 4 Вид лестниц с разными направдениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Создание проекта лестницы

Рекомендуемая ширина поворотных изделий составляет не менее 70-80 см, но шире 1,1 м ее обычно не делают. Поскольку в этом случае пропадает возможность экономии пространства и сама целесообразность устройства поворота. Средняя высота ступеней должна стремиться к 14-18 см. Так подниматься будет комфортно. Желательно, чтобы подступенок имел высоту более 13 см, в противном случае конструкция неоправданно утяжелится. Ширина каждой ступени стандартна, она немного больше размера ноги среднего мужчины, не менее 27 см. Оптимальный уклон лестницы составляет 30-35 °.

Совет. Желательно, чтобы верхняя проступь нависала над нижней на 3 см. Эта оптимальная, выверенная специалистами величина.

Начать проектирование нужно с измерения высоты от пола до потолка для вычисления длины лестницы. Потом размеры переносят на бумагу, рассчитывают число ступеней, разделив длину всей конструкции на нужную высоту проступи.

Для проектирования забежных ступеней нужно придерживаться определенных значений. Их глубина в самой узкой части не должна быть меньше 10 см. Широкая сторона не превышает 40 см. Желательно, чтобы середина поворотных ступеней имела ширину более 23 см, самое минимальное значение – 20 см.

Схема: детали металлической лестницы

Лестница будет удобной, если при вычитании из глубины ступени высоты подступенка, получится 12 см. Для безопасности используют следующий простой расчет: глубина ступени прибавить высоту подступенка, результат 46 см. Комфортно шагать по лестнице, соответствующей следующей формуле: 2 высоты подступенка плюс глубина ступени, должна получиться величина в пределах 57-64 см.

Совет. Число ступеней должно быть не четным. Удобно заходить и выходить с лестницы с одной и той же ноги.

Вооружившись этими знаниями, нужно построить чертеж, желательно на миллиметровой бумаге. Вычерчиваются прямоугольники лестничных маршей. Их должно быть 2 в случае конструкции с площадкой, или 1, если строят лестницу с забежными ступенями. Прочерчивается линия, обозначающая середину маршей. Элементы соединяются дугой окружности. Далее выполняется равномерная раскладка забежных ступеней.

различных конструкций из металла и нержавеющей стали следующих типов и назначений:

• Лестница из металла металлическое крыльцо металлокаркас
• Лестница в дом на второй этаж
• Наружная лестница на мансарду
• Уличная лестница и крыльцо из террасной доски на металлическом каркасе
• Перила и поручни из нержавеющей стали
• Перила и ограждения из металла
• Разного рода изделия из нержавейки – баки и емкости, столы и шкафы
• Производим сварку алюминия аргоном (ремонт и восстановление, производство изделий из алюминия)
• Мебель из металла (лофт, хайтек )
• Лазерная резка металла и цветных сплавов
• Гидроабразивная резка всего, что только можно представить

Более полную и точную информацию о наших услугах и возможностях вы можете просмотреть в меню, в разделе

Товары и услуги

(смотреть подробнее)

Работаем с клиентами тщательно, творчески, профессионально!

Обсуждаем с заказчиком все детали, мелочей для нас не бывает! Работаем вместе с клиентом , который видит все промежуточные этапы проектирования, которые всегда с вами согласовываются.  Вы не удивитесь и тем более не разочаруетесь при встрече с вашим изделием – весь процесс создания вы все наглядно увидите в эскизах, чертежах и картинках.

примеры взаимодействия с клиентами на нашем канале на

Варианты крепления лестничных конструкций

Основанием для отделки служит ЖБ конструкция

Строение лестницы предполагает комбинацию нескольких способов фиксации, выбираемых сообразно особенностям конструкции.

К полу

Любую лестницу, кроме приставной, потребуется прибивать к полу. Выбор крепежных деталей при этом зависит от материалов, из которых выполнены покрытие и сама конструкция.

К плите или балке верхнего этажа

Крепление лестницы к перекрытию на второй этаж также является обязательным моментом. Чаще всего фиксация производится к плите из железобетона либо к перекрытию, обустроенному с использованием балок из дерева.  Балки из стали в частном секторе встречаются нечасто. Простую одномаршевую конструкцию крепят снизу к полу, а сверху к перекрытию.

К межмаршевым площадкам

Межмаршевые площадки необходимо крепить в стену дома

Этот вариант практикуют, если лестница включает больше одного марша либо представляет собой сложную конфигурацию, состоящую из нескольких областей подъема, соединенных площадками. При проектировании последних важно правильно рассчитывать их габариты.

К стенам

Такое крепление используется как дополнение к соединению с полом и перекрытием. Опорная стена должна быть достаточно толстой (минимум 0,25 м) и выполненной из прочного материала – кирпича, железобетона или качественного бруса. Ни в коем случае нельзя крепить конструкцию к гипсокартонной или асбестоцементной стене. Также не подойдет кладка в один кирпич. Фиксации к стене обязательно требуют винтовые сооружения, даже если они снабжены лишь одним поворотом. Если же их два, помимо соединений с полом, перекрытием и стеной потребуется и дополнительная опора в виде столба.

Монтаж

1. Расчет габаритов лестницы. Измерьте расстояние между полами первого второго этажей вместе с перекрытием. Таким образом, вы определите высоту конструкции. Ступенька должна иметь высоту 18–20 см. Далее поделив высоту лестницы на высоту ступенек, вы получите общее число ступеней.
2. Проекция размеров на поверхность пола. Чтобы спроектировать конструкцию необходимо определить ширину ступенек (примерно 30 см), после чего их количество надо умножить на их ширину. В итоге вы получите проекционный размер.
3. Изготовление элементов лестницы. Чтобы сделать косоур вам потребуется брус размером 14×16, ступени – доски 4 см, подступенники – доски 2,5 см. Вы самостоятельно определите длину ступени, помните при этом, что чем она больше, тем лучше.
4. Предварительная примерка. Если в ходе предварительной примерки деталей все подошло, обработайте каждый элемент шлифовальной машиной и соберите конструкцию. Чтобы зафиксировать детали лестницы между собой все места соприкосновения их друг с другом промажьте клеем (ПВА или столярный) и дополнительно закрепите шурупами.
5. Морилка и лаковое покрытие. Сначала нанесите на поверхности морилку, а дождавшись ее высыхания, покройте несколькими слоями лака.

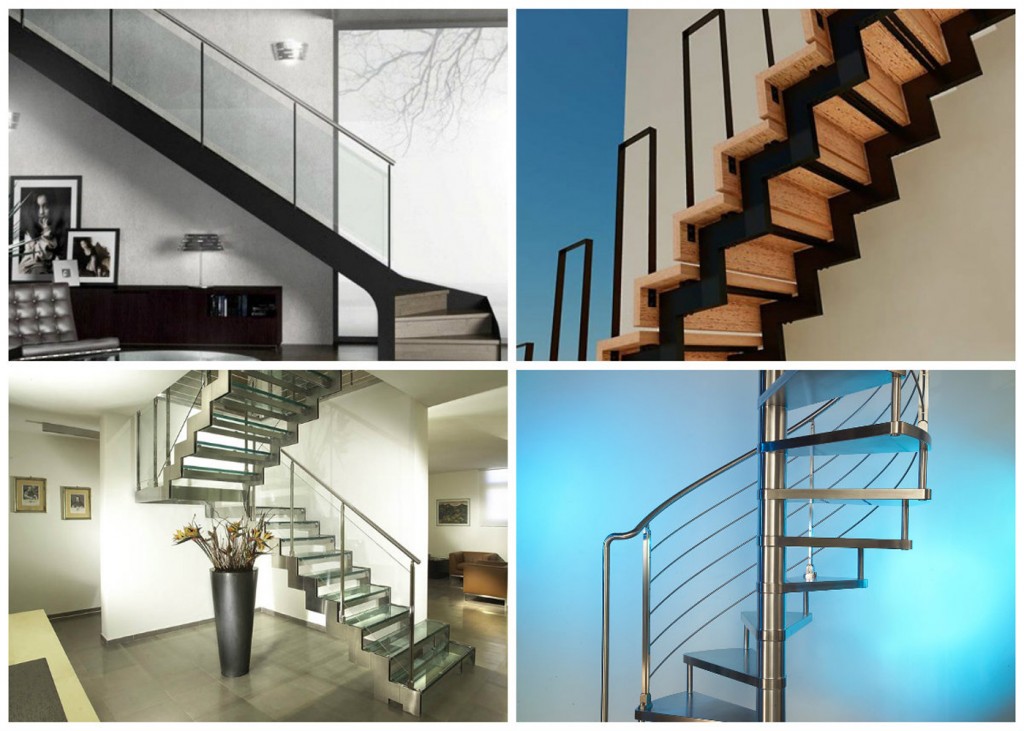

Разновидности

Лестницы из профильной трубы могут иметь различное назначение.

Маршевая лестница из профильной трубы

Конструкция может состоять из одного или нескольких пролетов (маршей), для их соединения между собой монтируются забежные ступени или горизонтальные переходные площадки. Переходные площадки, используемые при монтаже лестницы из нескольких маршей, обеспечивают дополнительную прочность каркаса, а забежные ступени позволяют сэкономить площадь, но увеличивают вероятность травматизма.

Одномаршевые конструкции обычно монтируются при возведении крыльца, внутри помещения для обустройства таких конструкций необходима большая площадь. Небольшая одномаршевая лестница внутри дома дает возможность обустройства под ней помещения хозяйственного назначения или шкафа, иногда там монтируют санузел или устраивают уголок для домашнего питомца. Чтобы уменьшить необходимую площадь, ее можно сделать более крутой, однако, это не всегда удобно для обитателей дома.

Винтовая

Это, конечно, интересное интерьерное решение, позволяющее сэкономить площадь в помещении, однако по ней практически невозможно поднять мебель и не очень удобно подниматься или спускаться с занятыми руками. Винтовая лестница изготавливается с использованием трубы в качестве опоры. Ступени вокруг опорного столба монтируются веером. Расчет такой конструкции несколько сложнее, чем маршевой.

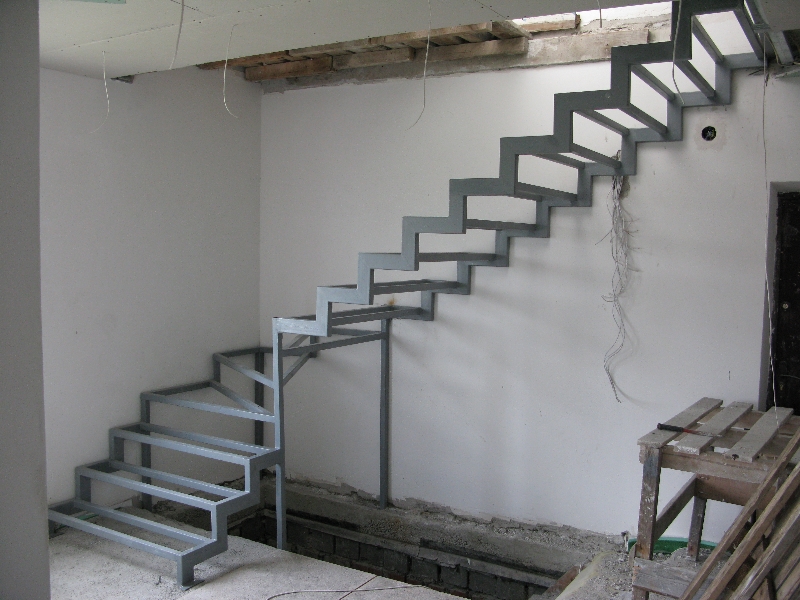

Очень красиво смотрится в доме поворотная лестница.

Она отличается большим радиусом поворота и сочетает лучшие качества маршевых и винтовых конструкций, кроме того, такая конструкция значительно более удобна в эксплуатации. Однако самостоятельно изготовить и выполнить ее практически невозможно без специальных знаний и навыков.

Приставная лестница

Это самая простая в изготовлении конструкция из профильной трубы, которая обязательно найдет применение в частном доме. Такая лестница тяжелее деревянной, но гораздо прочнее и долговечнее. Ее не следует делать слишком длинной, смонтировав 2,5-3-метровую конструкцию и надев на ножки лестницы резиновые или пластиковые наконечники, можно получить устойчивую конструкцию, необходимую в саду или при проведении ремонтных работ.

Для данной лестницы хватит 2 опоры

Она изготавливается из двух металлических опор, к которым на расстоянии около 35 см привариваются поперечные ступеньки. Оптимальной является ширина в 40-60 сантиметров.

Стремянка

Устойчивая и прочная лестница-стремянка из профильной трубы позволяет произвести огромное количество хозяйственных работ. Ее легко сделать своими руками. Кроме профильной трубы, в этом случае необходимо наличие специального шарнирного механизма. Стремянку дополнительно можно оборудовать откидной площадкой. В случае монтажа поперечной планки между опорами ее элементов конструкция приобретает форму буквы А и становится более безопасной.

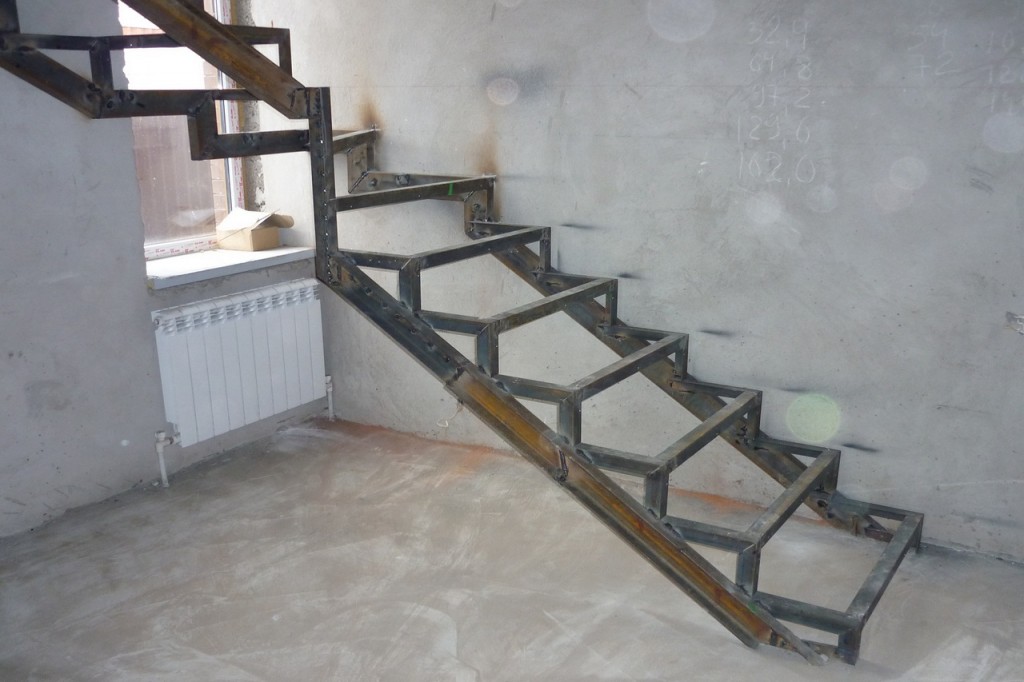

Этапы изготовления металлокаркасной лестницы

Как правильно выбрать место расположения металлической лестницы

Лестница, какая бы она ни была, деревянная или металлическая, однозначно занимает ни мало места в доме. Считается, что самая удобная лестница – это та, у которой ширина горизонтальной части ступени (так называемой проступи) не менее 30 сантиметров, а высота вертикальной (так называемого подступенка) – не более 17 сантиметров. Другими словами, угол наклона лестничного марша должен находиться в пределах от 30 до 40 градусов. Также существует ряд правил, которых следует придерживаться при выборе места расположения лестницы в доме:

• желательно расположение лестницы в нежилой части помещения;
• соблюдение геометрического правила, а именно – если потолки имеют высоту три метра, а уклон лестницы составляет 30 см, то и длина проема в таком случае должна составлять 6 метров (катет, находящийся против угла, равного 30 градусам, должен равняться половине гипотенузы);
• наличие свободных подступов к лестнице

Также хочется дать совет относительно винтовой лестницы, которую все же следует рассматривать в последнюю очередь в связи с тем, что она крайне неудобна в случаях, когда необходимо что-то поднять, несмотря на то, что практически не занимает места в помещении.

Открытые лестницы лучше размещать в местах, где массивные конструкции крайне нежелательны с целью незагромождения пространства в то время, как встроенные располагаются там, где в планы входит использование свободного пространства под лестницей (вариантов для этого целое множество).

Прямая лестница из бетона

Если ваш дом достаточно просторный, а межэтажное перекрытиев нем выполнено из бетона, то вы вполне можете построить бетонную лестницу. Как правило, люди зачастую сооружают один из двух вариантов конструкции:

монолитная; комбинированного типа (здесь только косоур выполнен из бетона).

Заметим, что вариант №2 выглядит куда привлекательнее. Тем не менее, для лестницы из бетона в любом случае требуется опалубка, а также достаточно прочное основание, способное выдержать такой вес.

Для начала подготовьте все необходимое, в частности:

влагостойкую фанеру (можно заменить обрезной доской, обитой ПЭТ пленкой); бетон; прочные брусья 10х10 сантиметров в сечении; саморезы; арматуру или же специальную вязальную проволоку.

Обратите внимание! Толщина доски для сооружения опалубки должна составлять 3 сантиметра, а фанеры – как минимум 1,8 сантиметра. Все необходимые размеры рассчитывайте таким же образом, как и для конструкции из предыдущего пункта статьи, однако прочностные характеристики основания требуются максимальные.

Работу начинайте с сооружения опалубки: возьмите фанеру либо доски, сбейте их в соответствии с заранее составленным чертежом, избегая появления трещин и соблюдая требуемый наклон.

Когда опалубка будет готова, установите ее между этажами и зафиксируйте теми же брусками. Затем разложите внутри опалубка пруты арматуры, свяжите их с помощью стальной проволоки. Там, где будут устанавливаться перила, закрепите деревянные пробки, и только после этого залейте весь короб приготовленным бетонным раствором. Важно, чтобы опалубка была заполнена сразу, за один заход, в противном случае монолитность будущей конструкции нарушится.

После того как бетон схватится, демонтируйте короб, а сформировавшиеся ступени время от времени увлажняйте водой, иначе их поверхность может растрескаться. Отделку же начинайте только тогда, когда бетон наберет прочность и высохнет окончательно. При строительстве лестницы комбинированного типа косоуры заливаются аналогичным образом, а опалубка должна быть более узкой (что характерно, здесь должен учитываться монтаж ступенек).

Готовую монолитную конструкцию можете отделать камнем, деревом, декоративной плиткой и иными отделочными материалами. Перед тем как приступить непосредственно к облицовке, учтите вес – к примеру, та же плитка окажет гораздо большую нагрузку на фундамент, нежели древесина. Ступеньки к бетонным косоурам можете крепить любые, но особенно привлекательно они будут выглядеть с деревом.

Руководство по сборке самодельной маршевой лестницы

В самостоятельной сборке металлической лестницы нет ничего сверхсложного. От вас требуется лишь во всем следовать инструкции и основательно продумывать каждое свое дальнейшее действие.

Подготовка

Перед началом работы подготовьте все необходимые для этого приспособления. Прежде всего, вам понадобится аппарат для сварки. Новички быстрее всего осваивают аппараты инверторного типа – они наиболее просты в обращении. При соответствующем опыте работы, можете использовать любой другой аппарат, подходящий для сварки используемого вами металла.

Сварочный аппарат DWM 161

Также подготовьте механическую пилу, болгарку и наждачный круг. Если вы будете делать деревянные ступени, дополнительно подготовьте струбцины, электродрель с набором сверл, саморезы, циркулярную пилу.

Предварительно подготовьте проект будущей лестницы. Можете сделать его самостоятельно, заказать в специализированной компании либо же найти подходящие чертежи в открытых источниках. Таких источников довольно много, так что вы сможете безо всяких проблем подобрать вариант лестницы, оптимально подходящий конкретно для вашей ситуации.

Схема устройства простой металлической лестницы: 1 Швеллер. 2 Рифленые металлические ступени. 3 Стальные кобылки. 4 Места сварки. 5 Кронштейны крепления ступеней.

По проекту вы сможете рассчитать необходимое количество арматурной стали, листового металла, труб, металлопрофиля и прочих используемых материалов.

Схема лестницы

Угол наклона и размер ступеней

Перед началом работы настоятельно рекомендуется потренироваться в сварке сторонних металлических заготовок. Приступайте к чистовой работе лишь после освоения основных приемов выполнения сварки.

Простейшая лестница

Простейшая лестница

В основе простейшей металлической лестницы будет лежать поставленный на ребро швеллер размерами 8-10. Если вы планируете выполнять финишную обшивку лестницы, подготовьте для этого предпочитаемый материал, к примеру, деревянные доски либо листовой металл.

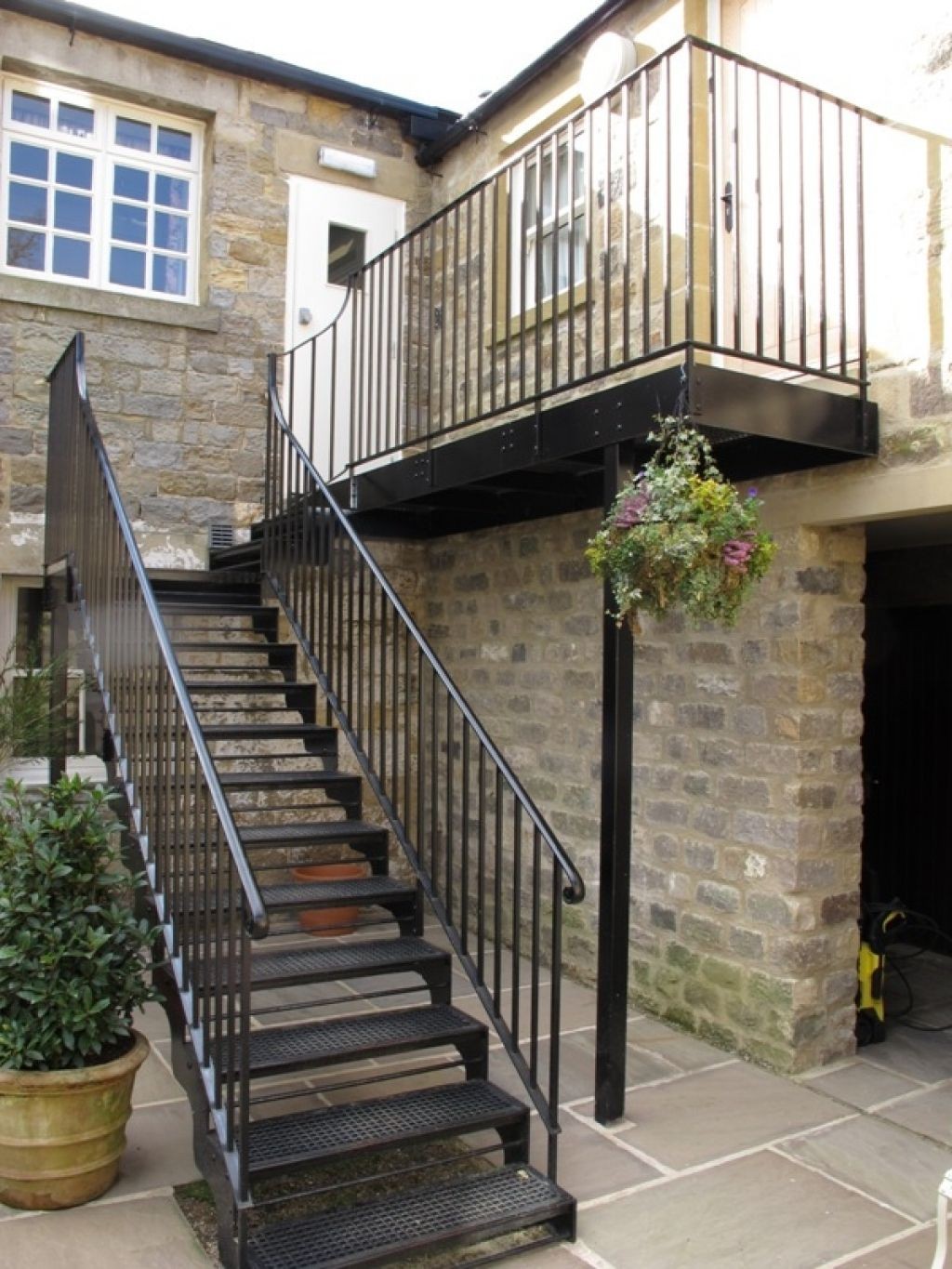

Ступени наружной лестницы лучше всего обшивать рифлеными металлическими листами либо другим нескользящим материалом.

Ограждения будут изготавливаться из угловой стали. Для создания опор под проступи подготовьте арматуру.

Первый шаг. Нарежьте арматуру на кобылки. Это специальные опорные приспособления, размещаемые на балке. Размеры и необходимое количество кобылок подбирайте в соответствии с условиями проектной документации для вашей лестницы.

Второй шаг. К стороне кобылки, на которой в дальнейшем будет «лежать» ступенька, приварите крепежные кронштейны.

Сборка лестницы из металла

Третий шаг. Приварите кобылки к установленному на ребро швеллеру. В этом вам поможет предварительно подготовленная разметка, выполненная в соответствии с проектной документацией.

Сборка лестницы из металла

Приложите второй швеллер к подготовленному швеллеру-балке с закрепленными на нем кобылками и поправьте разметку при обнаружении отклонений.

Для самостоятельной сборки обыкновенной лестницы с метровой шириной хватит пары косоуров либо тетивы. Если лестница будет иметь более внушительные габариты, оснастите ее тремя или большим количеством опорных балок.

Четвертый шаг. Соберите все элементы самодельной металлической лестницы в единую конструкцию при помощи сварки.

Сборка лестницы из металла

Пятый шаг. Обработайте металл грунтовкой, а после ее высыхания – специальным антикоррозионным составом.

В завершение останется установить собранную лестницу на опоры. Функции опоры могут выполнять стойки, качественно сваренные из швеллера, а также металлические уголки, прикрепленные к опорным балкам при помощи сварки.

При желании можете отдать предпочтение более сложной конструкции металлической лестницы с тетивой, вырезанной из толстого листового металла. Режьте в соответствии с проектом, максимально точно и аккуратно. В остальном же порядок сборки лестницы не будет иметь отличий от сборки вышерассмотренного варианта конструкции.

После сборки и установки конструкции приступайте к обшивке ступенек.

Обшивка ступеней

Для отделки ступеней металлической лестницы могут использоваться разнообразные материалы. В домашнем хозяйстве такая отделка наиболее часто выполняется с применением деревянных накладок.

Подготовка к облицовке

Первый шаг. Разметьте на металлических ступеньках места размещения будущих отверстий под болты либо же саморезы с шагом в 150 мм. Расстояние между торцевыми краями ступеней и крепежными отверстиями должно быть не менее 20 мм.

Установка ступеней и подступенок

Второй шаг. Прикрепите к проступям фанерную подложку. Фиксацию элемента выполняйте с использованием специального клеевого состава, обычно продаваемого с о. Такой клей примечателен тем, что он не сминается после затвердения. Помимо этого, заполняющий клеевой состав позволяет устранить различные мелкие недостатки, неизбежно появляющиеся даже при наиболее высококачественной сварке.

Установка ступеней и подступенок

Использовать для фиксации подложки простую монтажную пену запрещается – этот материал не имеет необходимой стойкости к смятию и очень быстро деформируется под воздействием механических нагрузок.

Третий шаг. Зафиксируйте деревянную накладку на проступи при помощи пары струбцин, а затем окончательно закрепите ее через предварительно подготовленные крепежные отверстия. В случае использования саморезов, размещайте их снизу в подтай. Если же крепление осуществляется болтами, фиксируйте открыто.

Установка балясин

Выполните обшивку всех ступеней по приведенной выше схеме.

Таким образом, в самостоятельной сборке простейшей металлической лестницы нет ничего сложного. Изучив основные положения инструкции и узнав дополнительные нюансы, вы сможете справиться со всеми мероприятиями своими руками. Совершенствуйте навыки, и уже очень скоро вы сможете собирать более сложные и эстетически привлекательные лестничные конструкции любых размеров, типов и конфигураций.

Удачной работы!

Строительство винтовой лестницы

Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме. Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.
