Все про эвакуационные лестницы и их установку

Виды пожарных лестниц

Они представляют собой элемент фасада, устанавливаемый на несущей части ограждения здания (блочной, каменной кладке, бревне или брусе), выдерживающий нагрузку несколько сотен килограмм. Выделяют следующие типы конструкций:

• Вертикальные. Они крепятся к фасаду или ставятся на незастекленных балконах. По технике безопасности их нельзя загромождать вещами и производить остекление. Изделия длиной более 6 метров оснащаются круговым ограждением.

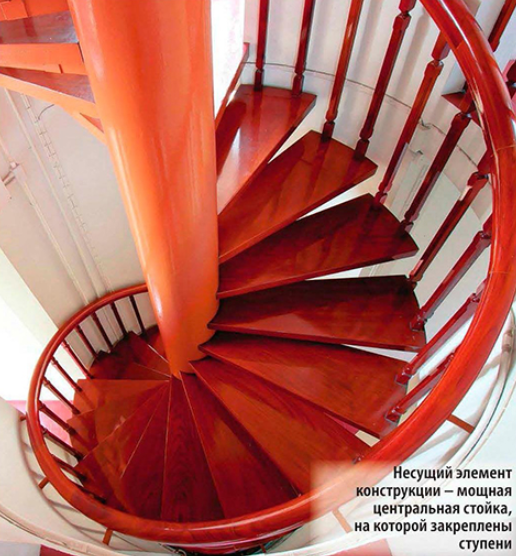

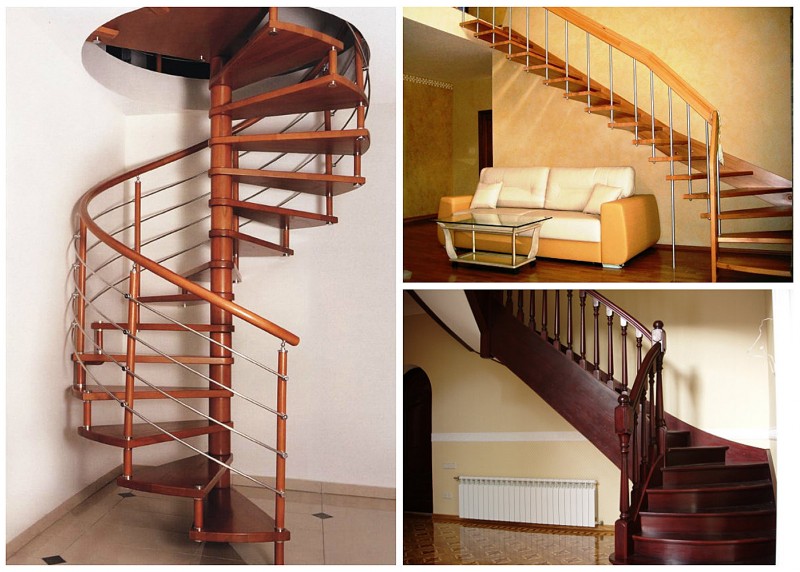

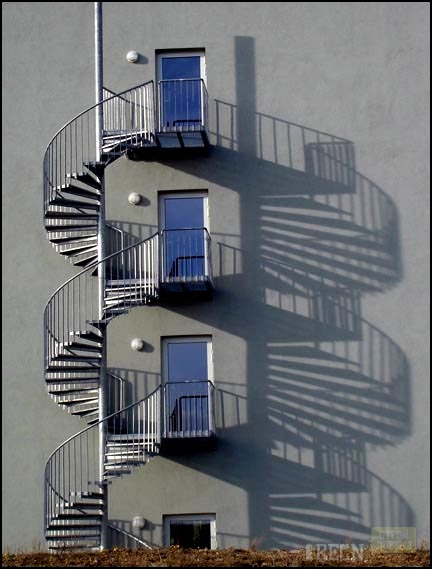

• Винтовые. Лестницы оснащаются клиновидными ступеньками, закрепленными на опоре. Они обеспечивают доступ спасателей к месту возгорания и не используются для эвакуации людей.
• Маршевые. Такие изделия включают горизонтальные площадки, пару балок, ступени и перила. Количество маршей определяется назначением здания. Жилые дома имеют до 2, промышленные объекты — 3, 4, а иногда и больше. Уклон марша должен составлять 30° — 45°. Эту величину определяют отношением высоты лестничного пролета к длине.

По нормам противопожарной безопасности строения выше 20 м должны оборудоваться только маршевыми лестницами.

Стандарты СНиП и ГОСТ – что такого важного?

В них указаны такие параметры, как:

• ширина маршей и степеней;
• уклон марша;
• высота ступеней;
• размеры площадок;
• расположение пролетов;
• наличие и высота ограждений;
• особенности освещения и пр.

Несмотря на время, эта металлическая лестница до сих пор очень безопасна

Все они разработаны годами и обеспечивают не только максимальное удобство и безопасность, но и диктуют определенные стандарты, которые необходимы при строительстве многоэтажных многоквартирных домов.

Терминология пожарной лестницы

Чтобы лучше понимать, каких стандартов требует ГОСТ, необходимо владеть особой терминологией лестничных конструкций. Основных элементов у нее не так уж и много.

• Тетива – это элемент, с помощью которого ступени крепятся;
• Марши – это ряд определенного количества ступеней;
• Площадка – это основание между маршами горизонтального характера. Она оснащена ограждениями;
• Балка – это элемент конструкции, который крепит лестницу к стене здания.

Допускается ли установка лестниц на … Лестница своими руками — это просто … Наружная пожарная лестница какие … Наружная пожарная лестница какие …

Кроме терминов самой конструкции, есть определения лестничных качества и технических характеристик, также установленных по ГОСТу.

Статическая нагрузка – это непрекращающееся воздействие на лестницу внешних сил. Остаточная деформация – это видоизменения лестничной конструкции, когда с нее снимается нагрузка.

Вертикальные лестницы типа и нюансы изготовления и монтажа

В соответствии с ГОСТ, конструкции, используемые в чрезвычайных ситуациях, должны отвечать ряду установленных требований. При изготовлении и установке в первую очередь учитываются размеры:

минимальная ширина – 60 см; расстояние между балками крепления должно составлять не более 30 см; допустимая высота положения лестницы от земли – не выше 150 см; при входе на крышу конструкция должна иметь площадку специального типа.

Чтобы добиться максимальной безопасности людей, верхняя часть ограждается перилами. Они исключают риск падения, если человек поскользнулся или оступился. Существует также множество других требований, которым должны соответствовать вертикальные лестницы. К ним относятся особенности обработки материалов на производстве, способы закрепления и прочее.

Используемый при изготовлении металл должен отличаться характерными особенностями. Это позволит увеличить срок службы изделия и исключить вероятность повреждений во время пожара. Основными свойствами являются:

негорючесть; наличие антикоррозийной обработки; высокая прочность на изгиб.

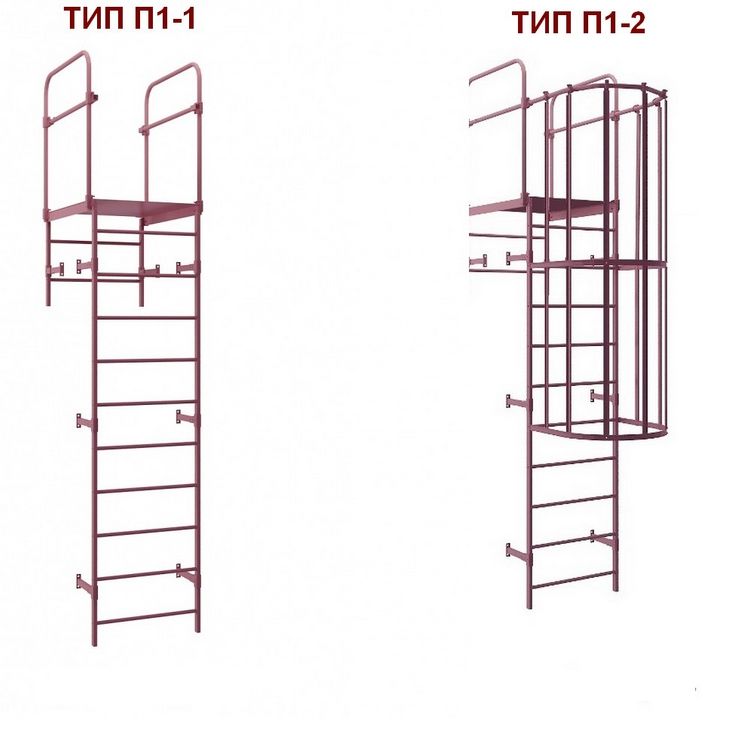

Поскольку в экстренных случаях вертикальные лестницы типа П1 используются большим количеством людей, важно обеспечить высокий показатель максимально допустимой нагрузки. Это исключит риск механического повреждения конструкции.

Разновидности конструкций

Исходя из особенностей архитектуры зданий и сооружений, производится их оборудование эвакуационными путями, имеющими различный размер и форму.

Пожарные лестницы — виды:

1. Вертикальные. Представляют две параллельные трубы, между которыми приварены горизонтальные перемычки. Крепятся непосредственно к несущим конструкциям дома с помощью болтов или сварки. Устанавливаются в непосредственной близости от оконных проемов дальних от входных дверей комнат. Предназначаются для продвижения спасателей, доставки специального оборудования и спуска пострадавших. Могут применяться для самостоятельной эвакуации людей из горящих помещений. Изделия длиной более 6 м оборудуются дугами безопасности.
2. Маршевые. Состоят из наклонных пролетов, соединенных между собой горизонтальными площадками. Оборудуются перилами на всем протяжении. Более безопасные в использовании, так как исключается риск падения. Изделия предназначены для массового вывода людей из горящего здания, переноски тяжелого спасательного оборудования. Могут использоваться в качестве пунктов сбора при получении тревожного сигнала о состоянии здания.

Вертикальные и маршевые конструкции выводятся непосредственно на плоскую крышу или в технический этаж, если здание имеет скатную кровлю.

Размер нижней ступеньки пожарной лестницы наружной требования СНИП ППБ рекомендуют размещать не менее чем в 150 см от земли. Допускается устанавливать телескопическое звено, если в сложенном состоянии обеспечивается его надежная фиксация. Минимальная ширина для всех типов лестниц составляет 60 см, а длина площадки между маршами — 80 см.

Вертикальные конструкции устанавливаются на сооружения высотой до 20 м, тогда как маршевые монтируются без ограничений по количеству этажей.

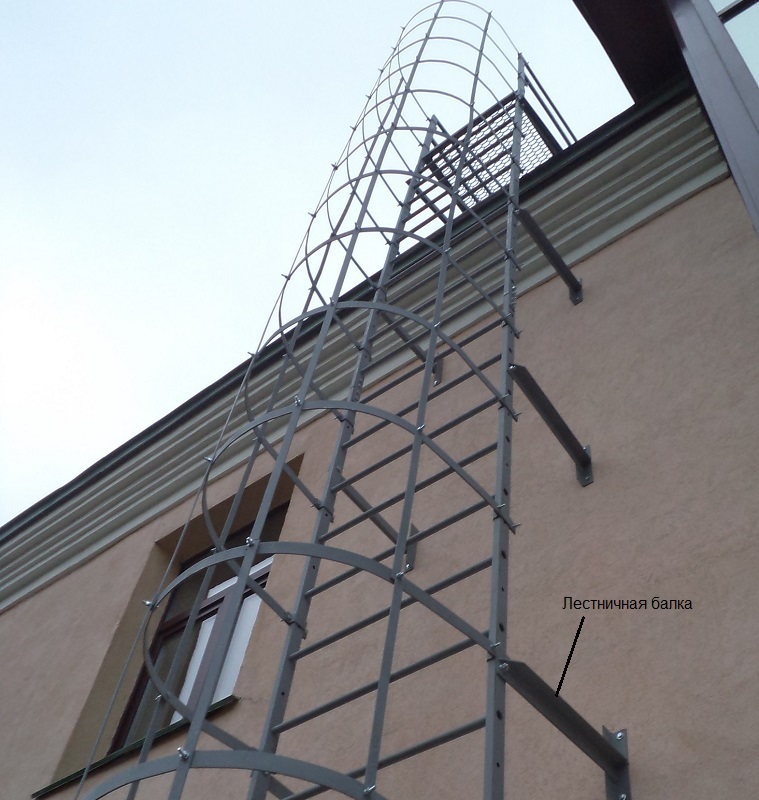

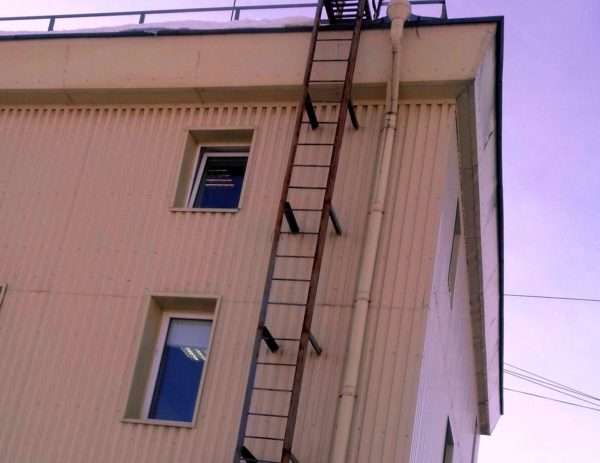

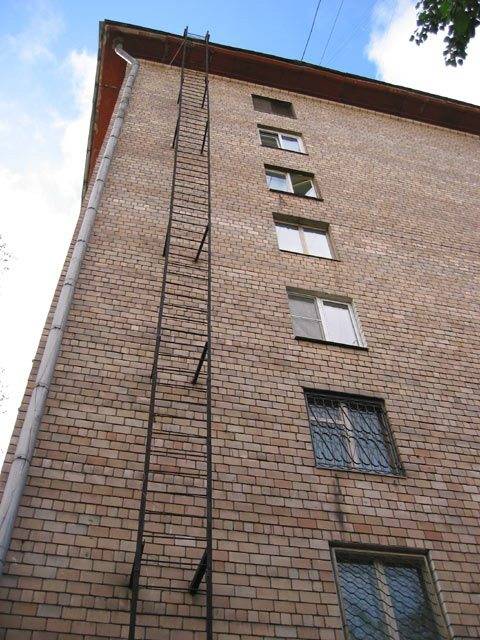

Вертикальные лестницы

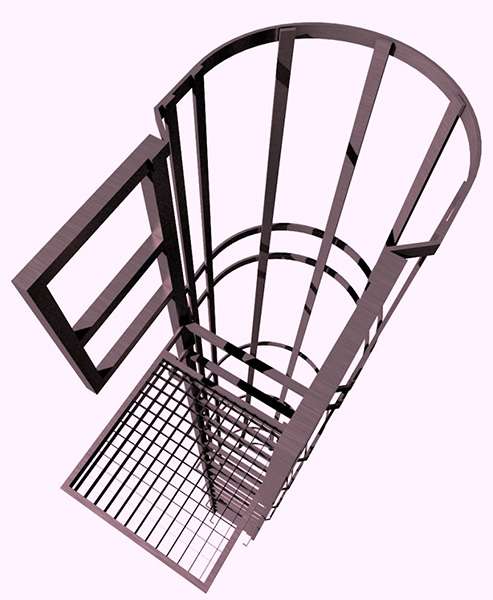

Что из себя представляет вертикальная пожарная лестница ? Это конструкция вертикального типа, имеющая две вертикальные металлические направляющие, с горизонтальными сегментами, крепко соединяющаяся с наружной стеной строения. Пожарные службы используют именно этот тип пожарных лестниц, при условии, что придётся подниматься на высоту не более двадцати метров. Если кровля строения имеет разный уровень высоты, то эту разницу компенсирует именно вертикальная пожарная лестница, при условии, если разница в уровнях высоты кровли находится в пределах от одного метра до двадцати метров. Все пожарные лестницы исполняются из материалов, не поддающихся горению, и имеют длину горизонтальных опор от восьмидесяти сантиметров. Если пожарная лестница превышает высоту шесть метров, в этом случае должно присутствовать ограждение, которое не должно перекрывать и как-то мешать выходу на крышу по пожарной лестнице. Нижняя часть пожарной лестницы может быть выдвигаемой.

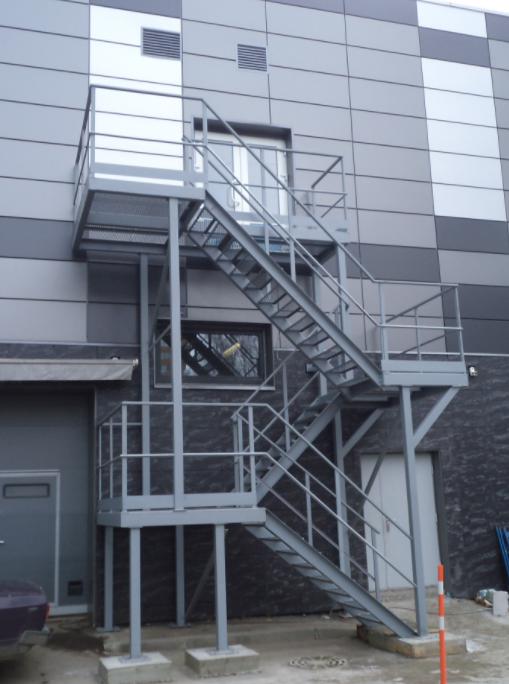

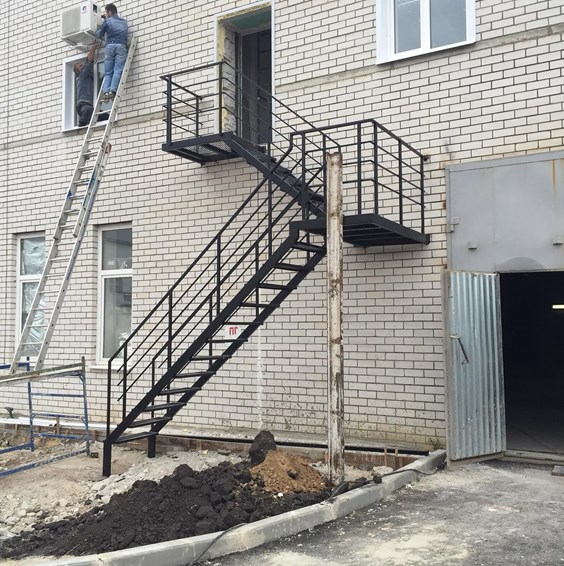

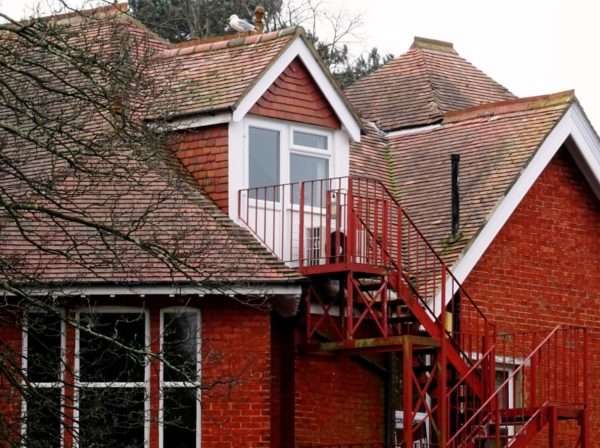

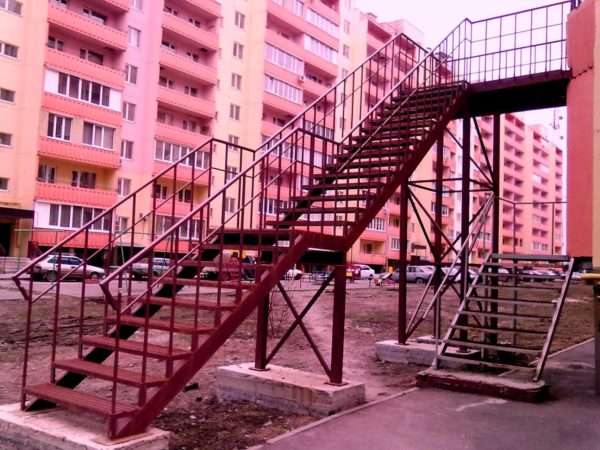

Маршевые лестницы

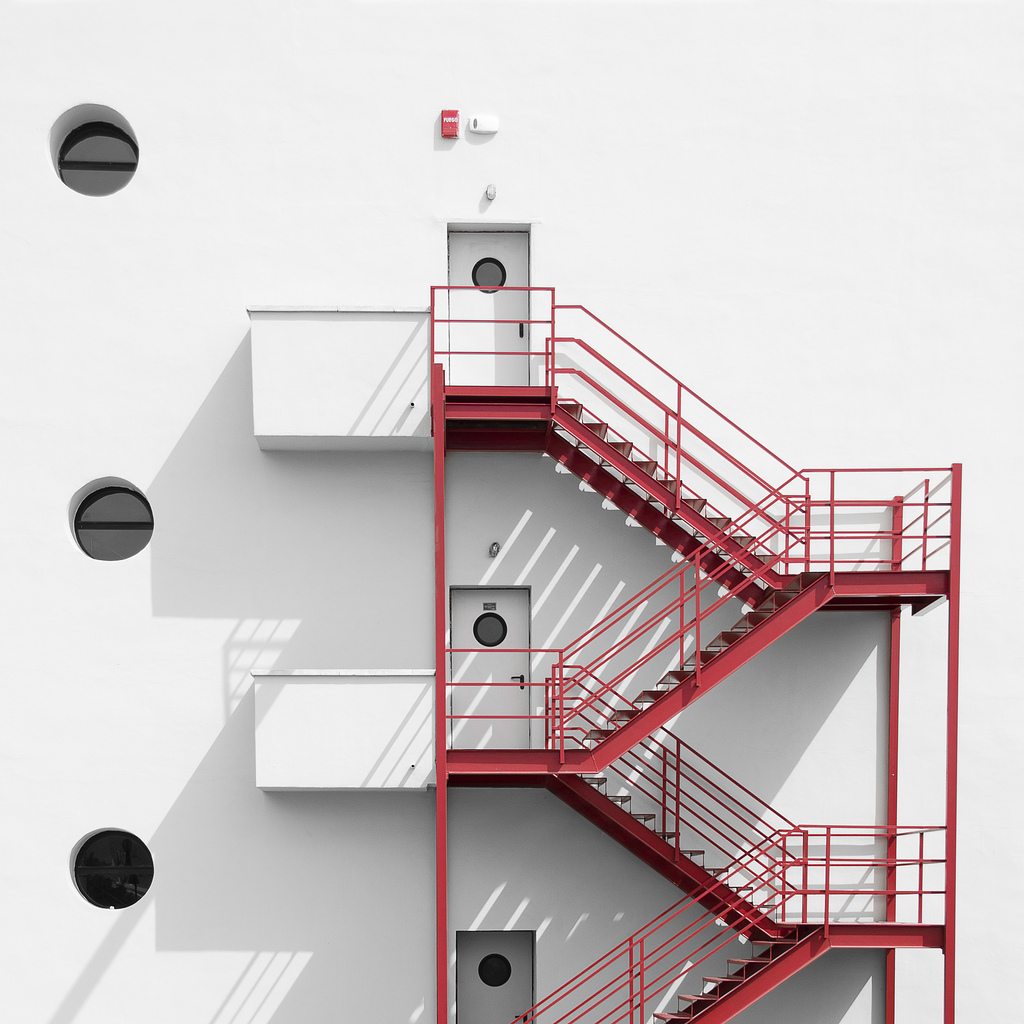

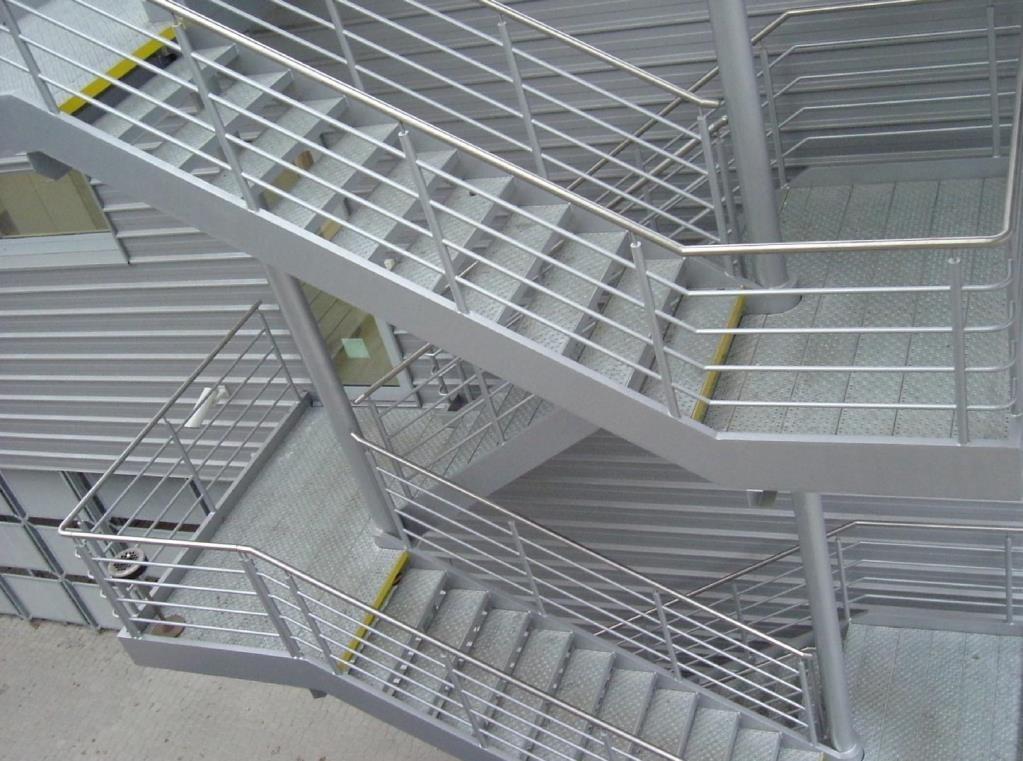

Теперь рассмотрим маршевую пожарную лестницу. Итак, что она из себя представляет ? Маршевая (пожарная) лестница — это лестница, состоящая из нескольких разнонаправленных по отношению друг к другу сегментов-пролётов, которые соединяются небольшими площадками и имеют ограждение всей длине. Внешний вид конструкции напоминает обычную межэтажную лестницу с многоэтажном доме, только выполненную из металла. Маршевые лестницы могут быть нескольких назначений: для тушения пожара, такие маршевые лестницы называются пожарными, и для эвакуации людей, такие маршевые лестницы называются эвакуационными. Напомним, что речь идёт именно о маршевых лестницах наружного типа, которые имеют надёжное соединение с внешними стенами зданий.

Маршевые лестницы имеют ряд ограничений. Во-первых, такие лестницы могут устанавливаться только там, где разница в уровне высот кровли строения превышает двадцать метров. Во-вторых, если говорить о маршевых пожарных лестницах, то они используются пожарными службами в том случае, если необходимо подняться на высоту выше двадцати метров. Монтаж эвакуационных маршевых лестниц выполняется на расстоянии одного метра от оконных проёмов и, предпочтительно, вдоль глухих стен, не имеющих внешних выходов.

Все пожарные лестницы и их элементы обязательно изготавливаются из материалов, не поддающихся горению.

Маршевые лестницы должны отвечать следующим требованиям:

• Ширина маршевой лестницы должна быть не меньше девяноста сантиметров;
• Высота ступенек маршевой лестницы не должна превышать двадцати двух сантиметров;
• Ширина ступенек маршевой лестницы не должна быть меньше двадцати пяти сантиметров;
• Высота ограждения маршевой лестницы не должна быть меньше ста двадцати сантиметров.

От числа эвакуируемых из здания людей зависит ширина эвакуационных лестниц. Один лестничный пролёт/марш должен иметь одинаковую ширину всех ступенек. С целью свободного проведения пожарных рукавов между этажами, между лестничными пролётами и ограждением необходимо иметь зазоры шириной семьдесят пять миллиметров (не меньше). Нижняя ступенька маршевой лестницы должна иметь расстояние до земли не больше, чем между другими ступеньками данного лестничного пролёта/марша.

Характеристики ограждений и площадок

Площадки лестничных пролётов/маршей бывают решётчатого типа и сплошного. При решётчатом типе используются сокращения: В — выполняются из вытяжной стали, Р — выполняются из круглой стали и стальных полос, С — выполняются из стальных полос в одном направлении, Ш — выполняются стальных штампованных элементов. При сплошном типе используется аббревиатура Ф — рифлёная сталь. Если детское учреждение имеет в своей конструкции маршевые лестницы, то не допускается использовать настилы категории «Р» и «С».

Все пожарные лестницы в обязательном порядке должны проверяться один раз в двенадцать месяцев. Нужно убедиться, что конструкции не получили повреждений, не имеют трещин и других изъянов, которые препятствовали бы нормальной эксплуатации пожарных лестниц. Каждая такая проверка заканчивается составлением акта, куда заносятся все необходимые данные. Помимо ежегодных проверок, пожарные лестницы должны один раз в пять лет проходить эксплуатационные испытания. Если в конструкции пожарных лестниц были выявлены какие-либо неисправности, они незамедлительно устраняются, после чего выполняется их проверка на прочность. К таким работам допускаются только лицензированные организации, которые имеют обученный персонал и необходимый инструментарий для проведения работ с пожарными лестницами.

Использование данной статьи, без указания первоисточника (сайт ) активной ссылкой, запрещено.

Библиография

Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание М.: Стандартинформ, 2009

Какими нормативными документами регулируется производство и монтаж ограждений?

Существует целый перечень нормативных документов, в которых прописаны требования по техническим характеристикам и особенностям монтажа лестничных ограждений. К ним можно отнести:

• ГОСТ 23120-78. Описывает общие требования по конфигурации стальных лестничных ограждений.
• СНиП IV–14–84. Включает строительные нормы и правила, касающиеся монтажа лестниц и ограждений.
• ГОСТ 25772-83. Описывает требования по ограждению стальных крыш, лестниц и балконов.
• ГОСТ Р 51261-99. Документ определяющий нормы для опорных реабилитационных конструкций, включая лестничные ограждения.
• СНиП Нормы, установленные для строительства жилых зданий.
• СНИП Нормы, установленные для общественных сооружений и зданий.

Стоит отметить, что при более детальном погружении, становится ясно, что нормативных документов, которые касаются лестничных ограждений намного больше, чем описано выше. Например, список можно дополнить нормами по сварке, работе с бетоном, креплениям и т.д. Подобные требования обязательно учитываются как при производстве ограждений, так и при их монтаже.

Разновидности конструкций

Конструктивно ПЛ делятся на маршевые и вертикальные.

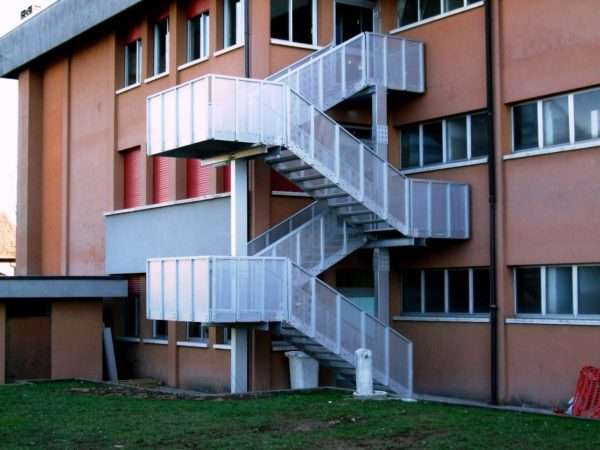

Маршевые

Они представляют собой расположенные под углом друг к другу лестничные марши, соединенные площадками. Каждый марш собирается из двух направляющих и ступеней. Главный параметр для этой конструкции – ширина ступеней и маршей. В зависимости от назначения здания этот показатель может меняться:

• в зданиях, приспособленных для учебных заведений, домов престарелых, госпиталей, гостиниц ширина пролета должна быть не менее м;
• если объект рассчитан на одновременное нахождение в нем более 200 человек, то ширина не менее 1.2 м;
• если количество людей менее 200, то этот показатель уменьшается до 0.7 м;
• стандартная ширина – 0.9 м.

Угол наклона марша относительно горизонтали составляет 45°, 60° или 80.5°. Высота ступени подъема маршевой пожарной конструкции может быть 20-30 см (чем больше уклон, тем больше расстояние). Высота первой ступени пожарной лестницы от земли не должна быть больше этого же показателя для остальных ступеней, чтобы можно было комфортно сойти на землю. Если таковое невозможно, ГОСТом допускаются выдвижные ступеньки. Нельзя менять габариты ступеней в пределах одного марша. Обязательное условие – наличие ограждения не менее 1 м.

Стандартно для маршевых конструкций выдерживают параметры:

• ширина ступени – не менее 25 см;
• высота ступени – 22 см;
• габариты ограждения – 1.2 м.

Между маршем и заграждением обязателен зазор минимум 7.5 см для свободной прокладки рукавов.

Вертикальные

Их называют «путями на кровлю». В зависимости от размеров здания определено, какой тип пожарной лестницы будет использован и с какой высоты у нее будет ограждение. Если эвакуационная конструкция менее 6 метров, ее делают без ограждения, если выше – с ограждением.

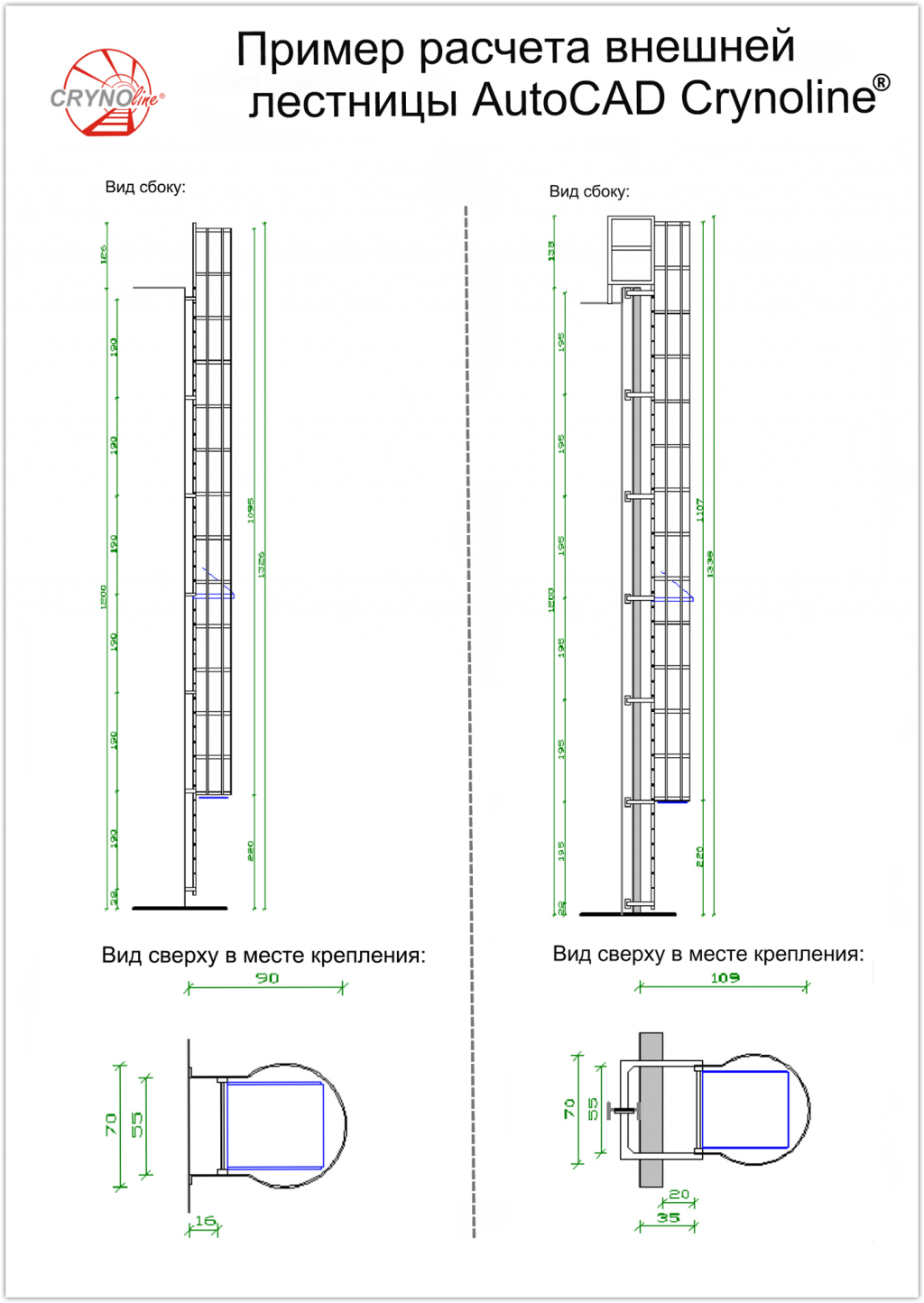

Основные размеры прописаны в СНиП:

• ширина конструкции – 60 см без ограждения и 80 см с ограждением;
• шаг ступени – 25-30 см, но не более 35 см;

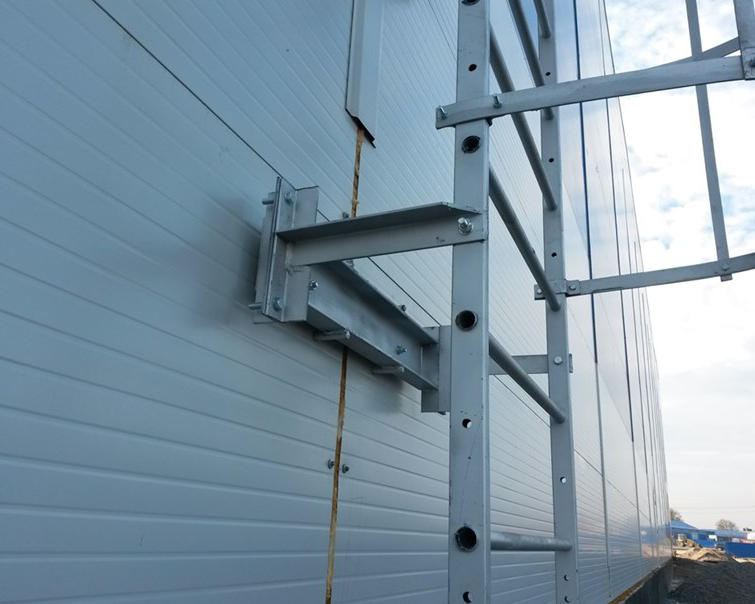

• расстояние от балок ПЛ до стены – 23-25 см;
• высота первой ступени от земли – не более 1.5 м;
• тип ограждения – металлические обручи, расстояние между которыми 90 см;
• расстояние от земли до нижнего края поручней – не менее 2.5 м;
• расстояние между крепежными элементами к стене – 2.4 м;
• размер площадки перед спуском на кровлю – 70×75см;
• высота перил на площадке – 1 м.

Вертикальные лестницы могут быть закреплены под углом 75 или 90 градусов в зависимости от уклона поверхности земли. При необходимости они могут быть оборудованы выдвижной нижней ступенью.

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

• ширина лестничного пролета устанавливается от 0,9 м;
• для одного лестничного марша устанавливается максимальное число ступенек – 18 штук;
• минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
• глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
• глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
• при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
• высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
• если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
• зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
• при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Высота поручней.

Требования и нормативы

Пожарные лестницы изготавливаются в соответствии с общепринятыми стандартами безопасности. Они должны быть резистентными к действию высоких температур и огня, должны иметь соответствующий сертификат, подтверждающий пройденные испытания.

Материалом для изготовления пожарных лестниц чаще всего является сталь. Для облегчения конструкции площадки лестниц и их ступени изготавливаются из перфорированных листов. Снаружи поверхность металла грунтуется и окрашивается порошковой краской. Допускается оцинкованное покрытие, устойчивое к коррозии металла и появлению ржавчины.

Наружная пожарная лестница должна обязательно иметь перила так как она предназначена для эвакуации большого количества людей. Все крепежи (уголки, болты), в том числе крепежные элементы, с помощью которых лестница крепится к стене, должны быть прочными. Секции металлической лестницы по своей длине не должны быть более 3 м, они скрепляются прочными сварочными швами, которые в дальнейшем шлифуются. Пожарные лестницы имеют длину, ширину ступеней и высоту перил, соответствующие нормативам. Детали не должны иметь острых углов, металлических заусениц, выступов, о которые могут пораниться люди в процессе эвакуации.

Пожарные лестницы должны регулярно проходить испытания, которые дают право на их дальнейшую эксплуатацию.

ОБ УТВЕРЖДЕНИИ ПРАВИЛ ПО ОХРАНЕ ТРУДА В ПОДРАЗДЕЛЕНИЯХ ПОЖАРНОЙ ОХРАНЫ

В соответствии со статьей 209 Трудового кодекса Российской Федерации (Собрание законодательства Российской Федерации, 2002, N 1, ст. 3; 2013, N 52, ст. 6986) и подпунктом Положения о Министерстве труда и социальной защиты Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 19 июня 2012 г. N 610 (Собрание законодательства Российской Федерации, 2012, N 26, ст. 3528), приказываю:

1. Утвердить Правила по охране труда в подразделениях пожарной охраны согласно приложению.

2. Признать утратившим силу приказ Министерства труда и социальной защиты Российской Федерации от 23 декабря 2014 г. N 1100н "Об утверждении Правил по охране труда в подразделениях федеральной противопожарной службы Государственной противопожарной службы" (зарегистрирован Министерством юстиции Российской Федерации 8 мая 2015 г., регистрационный N 37203).

3. Настоящий приказ вступает в силу с 1 января 2021 года и действует до 31 декабря 2025 года.

Министр А.О. КОТЯКОВ

Приложение к приказу Министерства труда и социальной защиты Российской Федерации от 11 декабря 2020 г. N 881н

Требования СНиП

В нормативах можно найти абсолютно все требования по отношению к эвакуационным лестницам. Здесь описываются все рекомендуемые характеристики, относительно любых материалов и зданий, которые должны соответствовать установке той или иной конструкции. Более подробные правила в разрезе конкретных ситуаций рассмотрены ниже.

Уклон лестничного марша

Этот параметр всегда зависит от ширины и высоты ступеньки. Идеальным соотношением между высотой и длиной марша является 1 к 2. Касательно наибольшего уклона пожарного пролёта – 1:1,25.

Размеры ступеней и их количество

Согласно требованиям СНиП, если дом жилой, количество ступеней между площадками – не более 18. Если постройка общего пользования – до 16 штук. Что касается глубины проступи, она также должна быть удобной и составлять не более 29 сантиметров.

Категорически запрещается использовать ступени разного размера.

Ширина поворотной площадки и лестничного пролёта

Согласно правилам, марш должен предусматривать такие габариты, которые обеспечат одновременное передвижение по лестнице 2 человек. Также это означает, что ширина самой лестницы не должна отличаться от ширины площадки. Минимум, который можно использовать, проектируя ширину, – не менее 70 см.

Ширина должна быть не менее 70 см.

Ограждения

Ограждения должны предполагать возможность выдерживать нагрузку не менее 100 кг. Для этого стойки устанавливаются на расстоянии 12-15 сантиметров друг от друга. Касательно материала для заполнения просветов между балясинами, он обязательно должен быть негорючим.

Освещение

Лампы всегда устанавливаются в следующих местах:

1. В месте, где существует потенциальная опасность.
2. В главном проходе к лестнице.
3. В помещении, где возможно скопление более 100 человек.
4. На лестничном марше, если в доме более 6 этажей.
5. На маршруте вывода граждан, если их более 50 человек.

Использование путей эвакуации людьми с ограниченной подвижностью

Основные требования к конструкциям для людей с ограниченными возможностями передвижения выглядят следующим образом:

• для ступней разрабатывается только одинаковая ширина и глубина. Максимальная высота ступени – 15 сантиметров, ширина проступи – 30 см;
• конструкция ни в коем случае не должна быть уже 1,3 метра. Это обеспечит одновременное перемещение эвакуационного лестничного кресла + ещё одного человека.

Эксплуатация выдвижной лестницы

Прежде чем приступать к работе с подъемным оборудованием, необходимо:

• Размещать его следует в местах, где при каком-либо случайном отклонении, оно не будет задевать ЛЭП. При отсутствии соответствующих условий, эксплуатация оборудования должна осуществляться 3 людьми. Один человек работает в качестве подстраховки.
• Устанавливать ручные пожарные лестницы к металлической крыше можно после обесточивания сооружения.
• В момент перемещения по установке важно смотреть перед собой, надежно обхватывая ступени руками.

Тренировки на ручных пожарных лестницах выкидного типа и штурмовки осуществляются после проверки руководством состояния страхующего устройства. Руководитель обязан провести инструктаж для тех, кто осуществляет страховку на этажах. Любой тип работ должен проводиться в специальном обмундировании.

Входная лестница в дом из бетона: рекомендации во время обшивки

Специалисты дают некоторые рекомендации, точное соблюдение которых позволит получить качественный и долговременный результат после проделанной работы.

А именно:

1. Учитывать форму ступенек – ведь от этого зависит то, насколько экономной будет нарезка материала на нужные размеры. Лучшим вариантом для подобного решения является создание шаблона из фанеры или картона, по которому будет произведена разметка и дальнейшая разрезка стройматериала.
2. Прямота марша – этот нюанс также нужно принимать во внимание.
3. После обшивки, лестница должна выполнять не только прямую функцию, но и быть привлекательной внешне, ведь декоративность и соответствие стилю играет большую роль в процессе обустройства дома.

Выбирать материал для облицовки бетонных ступеней лучше не самостоятельно, а посоветовавшись со специалистом. Он примет во внимание климатические изменения, наличие резких перепадов температур и погодных явлений, и даст дельный совет.

Если человек не знаком с нюансами некоторых материалов, он может ошибиться, и выбрать менее подходящий. А также получить в результате испорченную конструкцию и дополнительные траты на ремонтные работы.
