Как выполнить основание из асбоцементных труб своими руками

Фундамент из труб – конструктивные особенности

Среди разновидностей оснований свайного типа выделяется основа, выполненная на забетонированных трубах из асбоцемента. Такой фундамент на длительное время обеспечивает устойчивость зданий.

Одна из наиболее популярных конструкций столбчатого фундамента – фундамент из асбестоцементных труб

Он характеризуется определенными нюансами:

• применением цельных труб, которые выполняют функцию стационарной опалубки, заполненной бетоном;
• использованием в качестве материала опор цементно-асбестовой смеси в пропорции 18:15, смешанной с водой;
• установкой опорных элементов длиной от 400 до 500 см и диаметром наружной части 12–53 см;
• формированием основания с погружением в грунт колон в угловых участках строения и зонах стыковки капитальных и внутренних стен;
• возведением основы на грунтах, подверженных затоплению и характеризующихся наличием твердого слоя на уровне не более 3 м от нулевой отметки;
• незначительным уровнем нагрузки, которому подвержены сваи, воспринимающие вес зданий из древесины и каркасных конструкций;
• значительным снижением расходов на сооружение трубчатой базы по сравнению со строительством бетонной ленты или монолитной плиты;
• ускоренными темпами возведения, а также пониженной трудоемкостью работ.

Фундамент из асбестоцементных труб используют в регионах, склонных к затоплению – материал фундамента обладает необходимой для этого прочностьюГлавный элемент опорной конструкции – асбестоцементные трубы. От других видов опор они отличаются следующими моментами:

• способностью воспринимать значительные сжимающие нагрузки. Это обеспечивается благодаря повышенному запасу прочности свай;
• пониженным уровнем температурного расширения. Размеры опор остаются постоянными при температурных колебаниях;
• уменьшенным весом. Облегченные опоры легко транспортируются, не требуют специального оборудования при монтаже;
• стойкостью к коррозионному разрушению. Асбоцементные сваи не подвержены электрохимическим процессам, уменьшающим долговечность стальных опор;
• простотой резки с помощью стандартного инструмента. Опоры на стройплощадке легко нарезать на заготовки необходимых размеров;
• дешевизной. Пониженная цена трубчатых колонн уменьшает общий объем затрат по созданию свайного фундамента.

Строители достаточно часто отдают предпочтение асбестовым сваям, обладающим повышенными эксплуатационными показателями.

Для чего?

Столбчатый фундамент из асбестовых труб считается основной составляющей любого здания и от того, насколько качественно он выполнен своими руками, будет зависеть прочность и долговечность постройки. Следовательно, выбирать основу необходимо тщательно, учитывая тип возводимого объекта, материалы, используемые для конструкции, геологические и климатические особенности местности.

Особенности монтажа асбестовых труб

Характеристики

Часть асбестовой трубы, находящаяся в земле, практически не подвержена коррозии и гниению

Преимущества

Всем известно, что в качестве основной оси для столбчатого фундамента может быть использована не только асбестовая труба, но и металлическая. Однако, в современном мире предпочтение отдается именно первой составляющей. Столь явное преимущество такой строительный материал, как асбестовая труба, получил благодаря своим особым свойствам, а именно: высокая устойчивость к коррозии; минимальный показатель теплового расширения: легкость в механической обработке; кротчайшие сроки возведения; доступная цена. Первая характеристика означает устойчивость асбестовых труб к агрессивным средам. Вторая особенность подразумевает способность материала сохранять свою структуру вне зависимости от резких перепадов температур. Следующий показатель означает то, что подобрать необходимую длину изделия можно прямо на строительном участке, отпилив трубу.

Рекомендуем: Асбестоцементные трубы для: фундамента, забора, дымохода

Особенности

Монтаж асбестовой трубы

На что обратить внимание

Ни для кого не секрет, что такие расчеты производятся еще на этапе проектной документации. Таким образом, для создания долговечной постройки своей мечты с прочным фундаментом, способным выдержать негативные воздействия окружающей среды, необходимо знать: климатические особенности местности; геологические особенности выбранного участка; вес готовой конструкции; глубину промерзания грунта. Эти и другие показатели, способствуют представлению четкой картины. Следовательно, на основании полученных данных инженер способен сконструировать правильное расположение столбов, которое позволит получить прочный фундамент для будущей постройки.

асбестовые трубы для фундамента

Как сделать фундамент на трубах из асбеста

Опорный фундамент из асбестовых труб является одним из экономичных вариантов в строительстве каркасных и хозяйственных сооружений в сравнении с ленточным.

При строительстве опорного фундамента, сооружаемом с применением труб, не требуется специального образования. Опорный фундамент формируется не по периметру здания, а в местах стыковок стен и угловых узлах.

В связи с необходимостью формирования фундамента в грунт ниже линии промерзания, количество бетонного раствора увеличивает стоимость проекта. Небольшим же зданиям достаточно столбчатого фундамента, который также целесообразно углубить.

Формируем фундамент из труб

При первом варианте используются готовые сваи и специальное оборудование, последнее является дорогим удовольствием для частного домостроения, поэтому мало популярно.

При втором способе формирование опор происходит в отверстии почвы с применением опалубки из различных материалов.

Фундамент из асбестоцементных труб – это отличная опалубка, ее не нужно снимать. Производятся асбестоцементные трубы разных диаметров, которые подбираются под вес вашего сооружения.

Также опорный фундамент из труб удобен при формировании фундамента на неровной местности, заболоченных участках.

Создавая фундамент из асбестоцементных труб, обязательно произведите расчет веса конструкции, в том числе материалов. Далее необходимо рассчитать нагрузку на фундамент. После подсчета количества опор, которое зависит от данных расчетов, можно приступить к проектированию столбчатого фундамента.

Этапы формирования опорного фундамента

1. Произведение расчетов, проектирование. Надо учитывать, что расстояние между опорами не более 2,5 метров.
2. Подготовка, расчистка территории под фундамент, перенос плодородного слоя грунта.
3. Разметка фундамента с помощью разметочного шнура по периметру и по диагоналям для создания идеального прямоугольника.
4. Бурение скважин под столбы с использованием садового бура или специального оборудования в зависимости от сложности грунта.
5. Размещаем внизу опоры песчаный слой 30 сантиметров, проливаем, утрамбовываем.

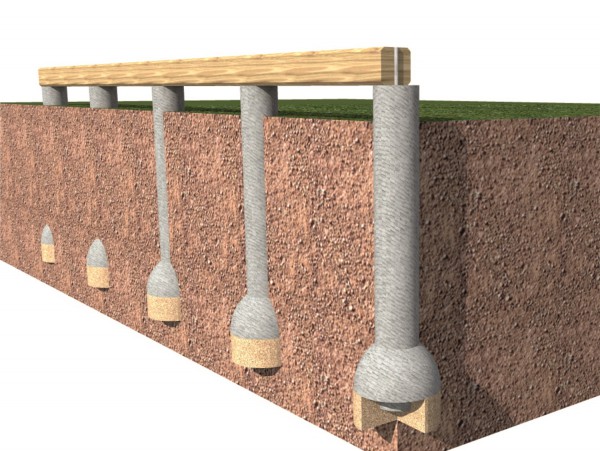

6. На неустойчивых почвах в отверстии создаем бетонный слой, более широкий, чем труба.
7. Укладываем на дно столба полиэтилен для предотвращения отхождения воды из раствора.
8. Спускаем в опору асбестоцементную трубу, укрепляем распорками, применяем уровень.
9. Формируем металлический каркас опоры из арматуры и спускаем каркас в трубу. Заметьте, если проект предполагает наличие горизонтальной обвязки — ростверка, то арматура из трубы должна выводиться наружу для последующего соединения с арматурой обвязки.
10. Заливаем в скважину бетонный раствор, штыкуем, либо применяем виброоборудование.
11. Зазор между асбестовой трубой и опорой засыпается песком, утрамбовываем. Для пучинистого грунта требуется песчаный 10-сантиметровый слой
12. По верху часть асбестоцементной трубы обрезается по уровню, производим гидроизоляцию, либо сооружается ростверк.

Поделиться ссылкой:

(Пока оценок нет)

Фундамент из асбестоцементных труб своими собственными руками

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных труб самостоятельно и в результате существенно сэкономить на строительстве.

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных трубсамостоятельно и в результате существенно сэкономить на строительстве.

Особенности

Столбчатый фундамент из асбестоцементных труб используется при возведении легких построек. Это может быть каркасный дом, летний дачный домик, баня, гараж, веранда, терраса.

Такой столбчатый фундамент хорош тем, что:

• он прост в исполнении, все работы могут быть выполнены своими руками;
• работы выполняются быстро;
• рассчитать такой столбчатый фундамент несложно, можно сделать это своими силами;
• можно строить его в затопляемых местностях, на пучинистых грунтах, на торфяниках, при высоком уровне грунтовых вод;
• цена используемых материалов невысока.

Есть у него и недостатки: нижняя часть здания имеет недостаточную теплоизоляцию; нельзя применять в горизонтально подвижных грунтах; нельзя сделать подвал в доме.

Расчеты

Прежде чем начать делатьфундамент из асбестоцементных труб своими руками, необходимо определить, сколько труб, бетона, арматуры потребуется в ходе работ. Чтобы выполнить расчет столбчатого фундамента, требуется знать глубину, на которую промерзает грунт, и общий вес постройки, то есть полную нагрузку на фундамент. Скважины должны буриться на глубину промерзания плюс 30-50 см.

Глубина промерзания для некоторых регионов России приведена в таблице:

Для легких строений, типа беседки, достаточен диаметр асбестоцементных труб 10 см. В случае бревенчатого дома подойдут трубы диаметра 25-30 см.

На каждую сваю должно приходиться не более 800 кг веса. То есть общий вес, поделенный на количество свай, не должен превышать этого значения. При вычислении общей нагрузки учитывается вся надфундаментная часть сооружения: стены, кровля, утепление, отделка.

Важно! Обязательна установка свай на пересечении несущих стен и по углам. По периметру они устанавливаются с интервалом 1,5-2 м.

Так определяется необходимое количество асбестоцементных труб, их размер, а также количество арматуры с учетом, что в каждую трубу требуется установить 2-3 прутка.

От диаметра труб зависит, сколько потребуется бетона. В среднем, чтобы заполнить трубу диаметром 10 см на 10 метров длины, требуется 0,1 м3 бетона. Если диаметр составляет 20 см – 0,5 м3, если 30 см – 1 м3.

Работа

Вначале необходимо подготовить строительную площадку. Углы и пересечения стен обозначаются колышками, затем колышки устанавливаются в остальных местах установки свай. Площадка очищается и выравнивается.

Бурение скважин для труб своими руками можно производить электрическим, бензиновым или ручным буром. Чтобы скважины были вертикальными, к ручному буру привязывается уровень, после каждого оборота при необходимости производится выравнивание бура. В случае, когда грунт при бурении осыпается, необходимо устанавливать в скважину опалубку. Это может быть рубероид, который сворачивается по диаметру скважины.

В скважины засыпается песок, утрамбовывается и проливается водой. На полученную таким образом песчаную подушку укладывается рубероид. В скважины устанавливаются асбестоцементные трубы. Если грунт крупнопесчаный либо представляет собой песок с мелким гравием, подушку можно не устраивать.

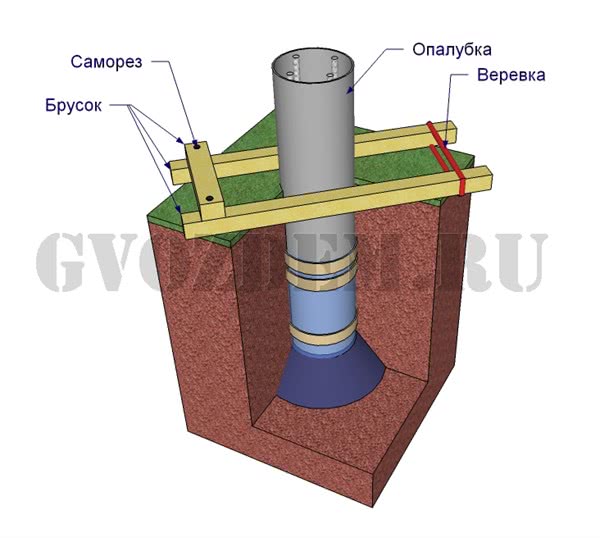

Трубы должны стоять строго вертикально. С помощью деревянных брусков необходимо их зафиксировать и проверить правильность разметки. Диагонали столбчатого фундамента должны быть одинаковы.

Подземную часть труб необходимо покрыть мастикой на основе битума и дать ей высохнуть. Этот слой обеспечит гидроизоляцию, а также скольжение грунта при вспучивании и, следовательно, неподвижность столбчатого фундамента.

В основание трубы заливается бетон на 40-50 см. Чтобы усилить основание, можно его расширить. Для этого трубы приподнимаются на 20 см и закрепляются до схватывания бетона. Таким способом создается прочное основание, которое не допустит выталкивания опор при пучении грунта. Внутрь опор закладывается арматура и вдавливается в основание, пока бетон еще не застыл.

Когда бетон схватится, в скважину вокруг опоры закладывается рубероид, затем засыпается песок, он проливается и трамбуется.

После этого в асбестоцементную трубу заливается бетон до самого верха. Чтобы удалить воздух, необходимо несколько раз проткнуть бетон металлическим прутком.

[/

Важно! Если планируется возвести своими руками дом с крыльцом или верандой, то для них необходимо делать отдельный столбчатый фундамент, а между пристройкой и основным зданием должен быть устроен деформационный шов.

Таким образом, чтобы сделать столбчатый фундамент из асбестоцементных труб своими руками,не требуется обладать особыми навыками. Эта технология позволяет намного снизить затраты на сооружение основы для строения. Они составляет около 18% от стоимости здания, в то время как для более «солидных» вариантов эта цифра доходит до 30%.

Небольшой видео-пример про столбчатый фундамент

Асбоцементные буронабивные сваи

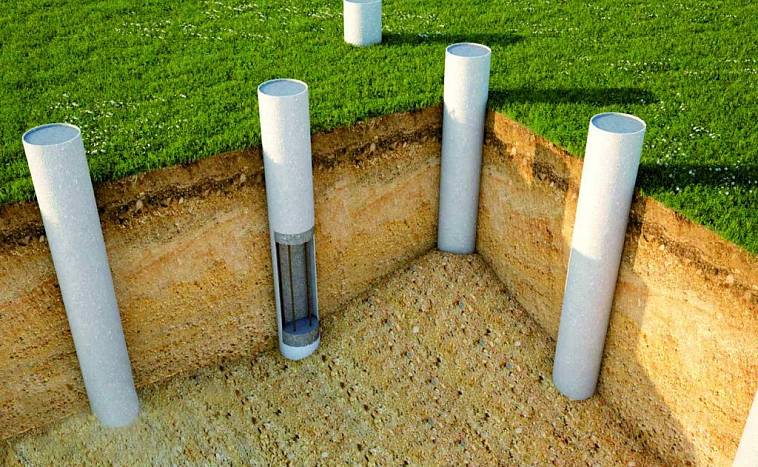

Эскиз с изображением внутреннего наполнения свай

Основание в виде колонн конструируется такими способами:

1. Применение готовых опор. Данный способ не применяется в частном строительстве, так как здесь необходимо привлекать специальную строительную технику и бригаду работников.
2. Устройство опор непосредственно в почве. Для этого внутри ямы выполняется опалубка, которая впоследствии заполняется бетонной смесью. Для изготовления опалубки в основном применяется обрезная доска.

Широкое применение в качестве опалубки при обустройстве буронабивных опор получили трубы из асбоцемента и пвх. Это легкий, доступный и очень прочный строительный материал, который отличается прекрасными гидроизоляционными свойствами.

Буронабивные опоры на асбоцементных и пвх трубах можно устанавливать даже на неровных поверхностях независимо от типа грунта.

Они не требуют больших трудозатрат, и поэтому каждую опору может сделать поочередно каждый застройщик.

Необходимо помнить: прежде чем монтировать фундамент из труб, изготовленных из асбоцемента, пвх, нужно тщательно выполнить все расчеты. Определяется общая масса строения, включая вес металлических и деревянных стройматериалов, вычисляются нагрузки. После чего определяют давление на сами опоры. Когда масса конструкции превышает норму, то выполняется дополнительный расчет с увеличением количества бетонных или металлических колонн. Если это недопустимо, то выполняют расчет ленточного фундамента.

Достоинства и недостатки свайного фундамента

Основание для дома из асбестоцементных труб выгодно в материальном плане и достаточно надежно для устройства легких зданий и вспомогательных сооружений типа бревенчатых или каркасных домиков, бань, хозяйственных построек. Для постройки столбчатого фундамента из асбестовых труб понадобятся собственно трубы, садовый бур, бетономешалка (ее можно арендовать на время строительства), несколько прутков рифленой арматуры, песок и цемент. По трудоемкости исполнения его вполне можно соорудить своими руками.

О достоинствах такого фундамента можно сказать следующее:

Асбестовые трубы не требуют больших затрат, быстро строятся, защищает от влаги

• по сравнению с монолитными решениями основание из асбестоцементных труб для дома обойдется вдвое дешевле и потребует вдвое меньших затрат сил и времени;
• рытье котлована для такого фундамента не обязательно;
• свайный фундамент из асбестоцементных труб строится очень быстро, по окончании работ можно сразу же приступать к сооружению дома, экономя до двух недель по сравнению с монолитным фундаментом;
• высота такого фундамента над грунтом составляет обычно не менее 30 см, что избавит от попадания воды в дом при ливнях и подтоплениях, а если в данной местности когда-либо случались наводнения, сваи можно поднять и выше;
• на фундаменте из асбестоцементных свай гораздо проще подводить к дому коммуникации – водопровод, канализацию, газовую подводку и прочее.

Применение таких оснований ограничивается следующими факторами:

• такие конструкции применимы только при условии размещения на них сооружений ограниченной массы;
• длительность безопасной эксплуатации свайных фундаментов из асбестоцементных свай ограничивается 80 годами;
• в домах на таких фундаментах практически невозможно устроить подвал;
• основание дома из асбоцементных свай невозможно в местах с плавающими грунтами.

Для указанных целей вполне применимы и другие материалы, в частности металлические или пластиковые изделия. Однако они имеют и характерные материалам недостатки. Металлические трубы подвергаются коррозии и обходятся дороже, а пластиковые имеют ограничения по действию отрицательных температур.

Асбестоцементные трубы имеют самый низкий коэффициент теплового расширения, что обеспечивает стабильность фундамента при эксплуатации.

Технология строительства

Земельный участок равняют и размечают контуры здания. Особо следует отметить углы и пересечения стен. В этих местах обязательно предусматриваются сваи. Для разметки удобнее всего применять веревки и колышки. Чтобы убедиться, что все стороны перпендикулярны, проверьте равенство диагоналей коробки.

Учтите, что при строительстве неровно нагружаемой постройки, например, капитального дома с пристроенной к нему верандой или террасой, надо закладывать отдельные фундаменты с верхней обвязкой. Нужно предусмотреть наличие деформационного шва, который будет разделять два контура – он убережет здание от разрушения при неравномерном распределении масс.

Следующий этап – бурение скважин под столбы-опоры. Глубина заложения асбестоцементных труб обязательно должна быть одинаковой. А само углубление больше расчетной подземной части на 20 см.

Асбестоцементные трубы

На дне всех ям необходимо убрать все крупные камни и создать гравийно-песчаную подушку. Засыпается песок и щебень каждый толщиной в 10 см и тщательно трамбуется, поливая водой. Когда влага впитается, поверх подушки кладут полотно рубероида и только потом устанавливают трубы.

Столбы выравнивают по высоте, после чего фиксируют временными деревянными стойками. Если водоносные слои залегают близко к поверхности, надо произвести гидроизоляцию подземных концов. Лучше всего для этого подходит битумная мастика.

Асбестоцементные трубы надо укрепить от возможного пучения грунта, заполнив их бетоном у основания и внутри корпуса.

Чтобы приготовить раствор, цемент смешайте с песком в соотношении объемных частей 1:2 и доливайте воду до тех пор, пока консистенция не будет напоминать жидкое тесто. Затем в песчано-цементную смесь нужно добавить 2 части мелкого гравия.

Полученный раствор тщательно размешивают и заливают им основания опор на высоту 40–50 см. Для этого трубы приподнимают, в углубление льют бетон. Сваи возвращают на место, вдавливая в слегка схватившуюся массу. После высыхания ее гидроизолируют рубероидом или горячей мастикой и дожидаются высыхания, прежде чем засыпать песком и грунтом.

Внутри сваи помещают 2–3 соединенных проволокой между собой прута арматуры, а оставшийся объем также заливают бетоном. Следует удалить воздух из застывающей массы, для этого ее периодически протыкают прутом.

Фундамент полностью высохнет и наберет необходимую крепость в течение нескольких недель. Поверху опор выполняется обвязка из металлических перемычек, балок или бруса. Она позволит выровнять нагрузку между всеми сваями. После этого можно начинать строить непосредственно само здание.

Столбчатый фундамент из асбестоцементных труб

Если вы уже занимались возведением фундамента из асбестоцементных труб, поделитесь своим опытом с нашими читателями, оставив комментарий к статье.

Расчет столбчатого фундамента

Принципы расчета этого вида основания подчиняются общим правилам.

Вначале определяют совокупную нагрузку. Сюда входят:

1. Вес постройки.
2. Вес фундамента (опоры плюс ростверк).
3. Вес отделки, оборудования и мебели.
4. Ветровые и снеговые нагрузки.

Вес стройматериалов и оборудования рассчитывают по проекту. Мебель и технику — оценивают приблизительно. Нагрузку на грунт от самого фундамента вначале принимают как оценочную величину, которую затем корректируют по результатам расчета. А климатические нагрузки нормированы для каждого региона.

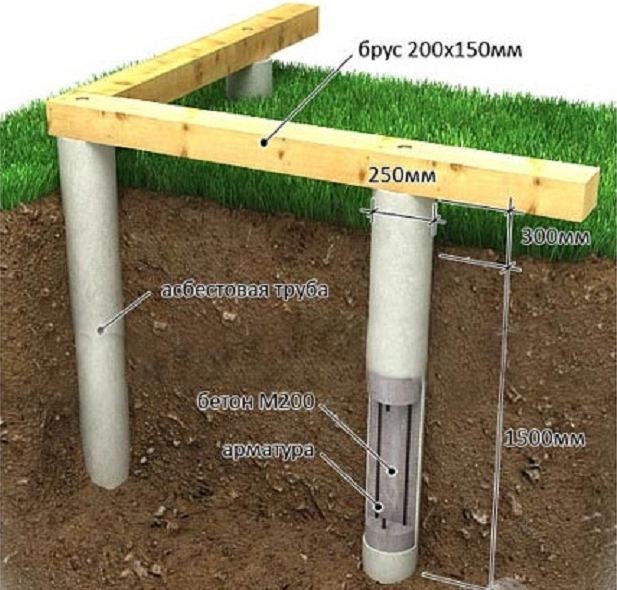

Чертеж фундамента из асбестовых труб Источник

По результатам расчетов и на основании характеристик грунта определяют суммарную площадь опор. А затем либо по заданному количеству опор определяют минимальную площадь сечения одной трубы. Либо наоборот — по выбранному виду и размеру трубы рассчитывают количество опор и расстояния между ними.

Сам процесс расчетов довольно сложен и может проходить в несколько этапов методом «последовательного приближения». Проектированием должен заниматься профессионал — для фундамента в корне неверен принцип приблизительности по типу таких рекомендаций: «обычно выбирают трубы диаметром не менее 100 мм с расстоянием между ними м».

Выполнение строительства

Контуры здания намечаются на предварительно подготовленном участке, его необходимо выровнять и очистить от посторонних предметов. Углы и места пересечения стен следует выделить при помощи кольев большего размера. Именно в этих местах и монтируются первые сваи, для разметки лучше всего использовать веревку и колышки. Все стороны должны быть перпендикулярны, проверить это следует для равенства диагоналей коробки.

Если строится дом с пристройкой, потребуется заложить отдельные фундаменты и выполнить для них верхнюю обвязку. Следует предусмотреть наличие деформационного шва, он будет делиться на два контура. Такая технология убережет здание от разрушения при неравномерно распределении масс на сваи.

На следующем этапе бурятся скважины под установку свай. Каждая свая закладывается на одинаковую глубину, само углубление делается на 20 см больше подземной части. Со дна ям убираются все крупные камни, и создается песчаная подушка с добавлением гравия. Песок и щебень засыпается на глубину 10 см, тщательно трамбуется. Каждый слой поливается водой, когда вся влага впитается, сверху кладется слой рубероида.

Только после этого начинается монтаж труб, каждый столб выравнивается по высоте. Зафиксировать каждый столб можно при помощи деревянной рейки в нужном положении. Если грунтовые воды находятся высоко, необходимо выполнить гидроизоляцию, для этой цели рекомендуется использовать битумную мастику. Следует также произвести заливку труб при помощи цементного раствора, это предотвратит возможное пучение почвы. Смесью заполняется пространство вокруг труб и сами трубы.

Для приготовления раствора песок смешивается с песком в соотношении 2:1, вода заливается в смесь до тех пор, пока готовый раствор не будет напоминать жидкое тесто. Далее в раствор добавляется 2 части мелкого гравия, все тщательно перемешивается и заливается у основания труб на глубину до 50 см. Трубы при этом приподнимают, а в углубление заливается раствор. После чего сваи возвращаются на место, применяется нажимающее усилие.

После высыхания смеси используется рубероид для гидроизоляции. Можно использовать и горячую мастику, следует дождаться полного высыхания. Песок и грунт сыплется сверху, когда все застынет. Внутри каждой сваи устанавливаются пруты арматуры в количестве 2-3 штуки на каждую сваю, после заливки раствором прутом необходимо протыкать застывающий раствор для того, чтобы оттуда вышел воздух. Далее отводится несколько недель на то, чтобы фундамент высох и окреп, после чего поверх опор выполняется обвязка. Для этой цели используются бруски и куски металла. Нагрузка между всеми сваями будет выровнена после выполнения обвязки. А после выполнения этой работы можно переходить к непосредственной постройке здания.

Лучше всего проводить монтаж фундамента из асбестоцементных труб при наличии хотя бы начальных строительных навыков, имеет значение правильная разметка местности. Такой фундамент помимо прочности отличается долговечностью, что позволяет его использовать не только для строительства легких строений типа бани или беседки, но и жилого дома с высотой до 3 этажей.

Срок службы такого фундамента превышает 25 лет, а при качественном выполнении работ и защите он может прослужить и больше. Если трубы для строительства закупаются с запасом длины, на месте проводятся работы по их распиловке, для этой цели используется специальный инструмент. Работы по закладке фундамента из труб следует проводить после завершения паводка, когда почва достаточно просохнет и до первых заморозков.

Статьи по теме

• Как правильно произвести утепление фундамента пеноплексом
• Дренаж фундамента своими руками
• Как использовать пенополистирол для пола в качестве утеплителя?
• Утепление фундамента пенополиуретаном
• Утепление полов: материалы и технологии

Как построить столбчатый фундамент из асбестовых труб своими руками

Самым долгим и затратным этапом строительства по праву считается устройство фундамента. Особенно трудным и дорогим этот процесс оказывается на сложном грунте, где любому строению необходима особенно надежная опора.

При правильном использовании это недорогой материал способен, сэкономив время и силы строителя, выстоять перед грунтовыми водами, осадками и движением грунта, сохранив геометрию дома или надворной постройки.

Что собой представляют асбестовые трубы

Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.

Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.

Асбестоцементные трубы выпускают в двух модификациях:

• напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
• безнапорные, используемые для монтажа систем дымоудаления.

Обратите внимание! Для устройства столбчатого фундамента используют только напорные трубы, так как безнапорные не выдержат внутреннего давления от заливаемого в них цементного раствора и внешнего давления грунта.

В чем особенность фундамента из асбестовых труб

Из асбестоцементных труб возводят фундамент столбчатого, или свайного, типа, изготавливая для будущего строения своеобразные ноги – столбы, или сваи, уходящие глубоко в почву.

Особенностью такого фундамента является установка свай под ключевыми точками строения: углами, зонами пересечения стен.

Отличительная черта свайного асбестоцементного фундамента – заливка полых асбестовых труб цементным раствором с дополнительным армированием. В результате столбы опор получаются прочными и устойчивыми к давлению грунта и способными выдержать вес возведенного строения.

Такое строение опорной конструкции актуально в тех случаях, когда невозможно или нецелесообразно устройство фундамента плитного или ленточного типа:

• При возведении надворных построек, дачных домиков и каркасных домов, не имеющих погреба, бань. Легкие постройки различного назначения не нуждаются в оборудовании опорной ленты по периметру, тем более, нецелесообразно под них заливать монолитную плиту.
• На сложном грунте или в холодных регионах, где земляные работы требуют серьезных затрат. На нестабильном грунте, склонном к осыпанию, рытье траншеи и монтаж фундамента невозможны без оборудования опалубки. В холодных регионах, где земля не оттаивает даже летом, а также на каменистом грунте опасность осыпания ниже, но сами работы значительно сложнее.
• При высоком уровне грунтовых вод или при расположении строения вблизи водоемов, склонных к разливу. В мокрой почве ленточный и монолитный фундамент будут постоянно контактировать с водой, постепенно разрушаясь и проседая в вымытые подземными потоками полости.

Подготовка стройплощадки, стройматериалов и инструмента

Чтобы выполнять строительно-монтажные работы с максимальным комфортом, необходимо подготовить рабочее пространство, необходимые инструменты и материалы заранее:

• Участок, на котором будет возводиться строение, очищают от мусора, растительности и корней.
• Снимают верхний плодородный слой почвы, площадку выравнивают и утрамбовывают.
• Наносят разметку, отмечая расположение и размеры скважин.
• Закупают стройматериалы в рассчитанном ранее количестве, желательно с небольшим запасом на случай порчи в ходе монтажа. Дополнительно следует приобрести рубероид и битумную мастику для гидроизоляции, нерастяжимую веревку для разметки, стальные пруты (3-4 штуки на трубу) и проволоку для армирования свай.
• Запасают песок и гравий в объеме, вдвое превышающем объем сухого цемента.
• Готовят или приобретают минимальный набор инструментов: лопату, ручной бур, отвес и строительный уровень, желательно – вибропогружатель, если его нет – стальную арматуру, емкость для смешивания бетона.

Обратите внимание! Все подготовительные мероприятия проводятся непосредственно перед началом работ, чтобы, во-первых, не готовить рабочее пространство повторно, во-вторых, не повредить хрупкие стройматериалы во время их хранения.

Фундамент из асбестоцементных труб своими собственными руками

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных труб самостоятельно и в результате существенно сэкономить на строительстве.

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных трубсамостоятельно и в результате существенно сэкономить на строительстве.

Особенности

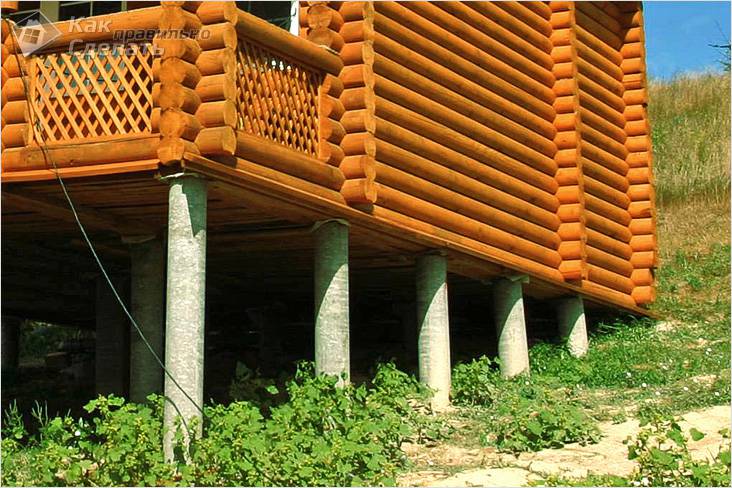

Столбчатый фундамент из асбестоцементных труб используется при возведении легких построек. Это может быть каркасный дом, летний дачный домик, баня, гараж, веранда, терраса.

Такой столбчатый фундамент хорош тем, что:

• он прост в исполнении, все работы могут быть выполнены своими руками;
• работы выполняются быстро;
• рассчитать такой столбчатый фундамент несложно, можно сделать это своими силами;
• можно строить его в затопляемых местностях, на пучинистых грунтах, на торфяниках, при высоком уровне грунтовых вод;
• цена используемых материалов невысока.

Есть у него и недостатки: нижняя часть здания имеет недостаточную теплоизоляцию; нельзя применять в горизонтально подвижных грунтах; нельзя сделать подвал в доме.

Расчеты

Прежде чем начать делатьфундамент из асбестоцементных труб своими руками, необходимо определить, сколько труб, бетона, арматуры потребуется в ходе работ. Чтобы выполнить расчет столбчатого фундамента, требуется знать глубину, на которую промерзает грунт, и общий вес постройки, то есть полную нагрузку на фундамент. Скважины должны буриться на глубину промерзания плюс 30-50 см.

Глубина промерзания для некоторых регионов России приведена в таблице:

Для легких строений, типа беседки, достаточен диаметр асбестоцементных труб 10 см. В случае бревенчатого дома подойдут трубы диаметра 25-30 см.

На каждую сваю должно приходиться не более 800 кг веса. То есть общий вес, поделенный на количество свай, не должен превышать этого значения. При вычислении общей нагрузки учитывается вся надфундаментная часть сооружения: стены, кровля, утепление, отделка.

Важно! Обязательна установка свай на пересечении несущих стен и по углам. По периметру они устанавливаются с интервалом 1,5-2 м.

Так определяется необходимое количество асбестоцементных труб, их размер, а также количество арматуры с учетом, что в каждую трубу требуется установить 2-3 прутка.

От диаметра труб зависит, сколько потребуется бетона. В среднем, чтобы заполнить трубу диаметром 10 см на 10 метров длины, требуется 0,1 м3 бетона. Если диаметр составляет 20 см – 0,5 м3, если 30 см – 1 м3.

Работа

Вначале необходимо подготовить строительную площадку. Углы и пересечения стен обозначаются колышками, затем колышки устанавливаются в остальных местах установки свай. Площадка очищается и выравнивается.

Бурение скважин для труб своими руками можно производить электрическим, бензиновым или ручным буром. Чтобы скважины были вертикальными, к ручному буру привязывается уровень, после каждого оборота при необходимости производится выравнивание бура. В случае, когда грунт при бурении осыпается, необходимо устанавливать в скважину опалубку. Это может быть рубероид, который сворачивается по диаметру скважины.

В скважины засыпается песок, утрамбовывается и проливается водой. На полученную таким образом песчаную подушку укладывается рубероид. В скважины устанавливаются асбестоцементные трубы. Если грунт крупнопесчаный либо представляет собой песок с мелким гравием, подушку можно не устраивать.

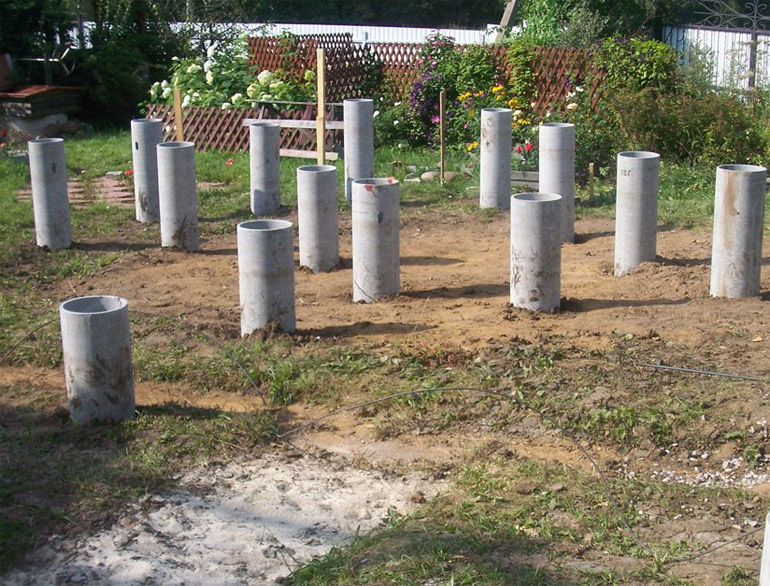

Трубы должны стоять строго вертикально. С помощью деревянных брусков необходимо их зафиксировать и проверить правильность разметки. Диагонали столбчатого фундамента должны быть одинаковы.

Подземную часть труб необходимо покрыть мастикой на основе битума и дать ей высохнуть. Этот слой обеспечит гидроизоляцию, а также скольжение грунта при вспучивании и, следовательно, неподвижность столбчатого фундамента.

В основание трубы заливается бетон на 40-50 см. Чтобы усилить основание, можно его расширить. Для этого трубы приподнимаются на 20 см и закрепляются до схватывания бетона. Таким способом создается прочное основание, которое не допустит выталкивания опор при пучении грунта. Внутрь опор закладывается арматура и вдавливается в основание, пока бетон еще не застыл.

Когда бетон схватится, в скважину вокруг опоры закладывается рубероид, затем засыпается песок, он проливается и трамбуется.

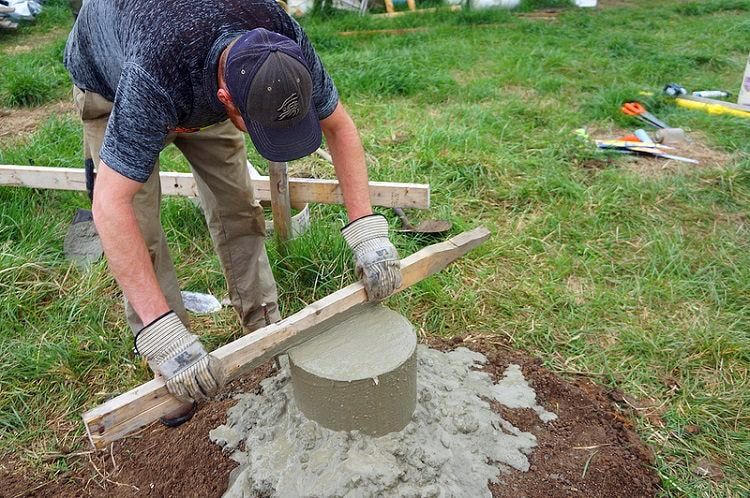

После этого в асбестоцементную трубу заливается бетон до самого верха. Чтобы удалить воздух, необходимо несколько раз проткнуть бетон металлическим прутком.

Важно! Если планируется возвести своими руками дом с крыльцом или верандой, то для них необходимо делать отдельный столбчатый фундамент, а между пристройкой и основным зданием должен быть устроен деформационный шов.

Таким образом, чтобы сделать столбчатый фундамент из асбестоцементных труб своими руками,не требуется обладать особыми навыками. Эта технология позволяет намного снизить затраты на сооружение основы для строения. Они составляет около 18% от стоимости здания, в то время как для более «солидных» вариантов эта цифра доходит до 30%.

Небольшой видео-пример про столбчатый фундамент

Расчёт

Столб из а/ц трубы, заполненный армированным бетоном, диаметром 150 мм способен выдержать нагрузку в несколько тонн. Поэтому расчёт поперечного сечения буронабивной сваи связан с определением минимальной площади опоры в зависимости от удельной нагрузки от дома и сопротивления грунтового основания.

Расчёт свайного основания состоит из следующих этапов:

• сбор нагрузок;
• расчёт требуемой опорной площади;
• определение характеристик грунта;
• план расположения свай;
• определение длины а/ц опор.

Сбор нагрузок

Теоретически высчитывается максимальная масса домостроения. В неё входит вес всех конструкций здания, включая ростверк. Примерно определяют вес:

• мебели,
• сантехоборудования,
• трубопроводов,
• электротехнических приборов и пр.

Обязательно учитывают снеговую нагрузку на кровлю (норматив берут из СНиПа). На случай непредвиденных обстоятельств в расчёт принимают коэффициент надёжности k = 1,1.

Требуемая опорная площадь

Максимальную массу делят на площадь здания. В результате получают удельную нагрузку на грунт (кг/см2). Этот показатель должен быть меньше сопротивления грунта. Неравенство корректируют, оперируя оптимальной площадью опоры дома.

Определение характеристик грунта

Надёжное грунтовое основание должно обладать сопротивлением не менее 300 кг/см2. Если на месте застройки сверху находятся слабые грунты, то определяют глубину залегания твердого основания.

Эту величину можно определить двумя способами – методом опытного бурения и взятия образцов почвы с последующим их испытанием или использованием данных из вертикальной съёмки данной местности.

Копию вертикальной съёмки стройучастка можно взять в местном отделе архитектуры и землеустройства. В ней будет указано не только сопротивление, но и глубина промерзания почвы, уровень грунтовых вод.

План расположения

Несмотря на то, что расчётное количество свай будет составлять небольшое число, его дополняют опорами, исходя из-за соблюдения необходимого интервала между а/ц трубами 1,5–1,6 м.

Это делается для равномерной загрузки прогонов ростверка. На нижнем рисунке показано правильное заполнение фундаментного поля а/ц сваями.

Длина опор

Длину свай определяют исходя из глубины промерзания почвы, уровня грунтовых вод и отметки расположения прочного слоя грунта.

Пример: согласно вертикальной съёмке почва промерзает на глубину 300 мм, грунтовые воды пролегают ниже уровня земли на 1200 мм, расстояние до прочного основания (суглинок, R = 300 кг/см2) от поверхности стройучастка составляет 400 мм.

С учётом этих данных, глубину заложения низа труб принимают ниже на 300 мм нижней границы промерзания, где основание фундамента попадает в зону прочного грунта, и в то же время остаётся вне досягаемости грунтовыми водами.

Наземная часть а/ц трубы должна возвышаться над уровнем земли на 200–300 мм. Сложив все эти факторы, длину сваи принимают равной 1 метру.

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

Выполняя работы, обратите внимание на следующие моменты:

• контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
• предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
• на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
• обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
• удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Расчет фундамента из асбестовых труб

Перед началом строительства собирают сведения, на основе которых составляют рабочий проект и чертеж. Требуются данные о глубине промерзания почвы. Показатели для региона постоянные, они указывают значения при отсутствии снега. Если высота снежного покрова постоянно большая, фактическая глубина промерзания меньше, то допускается небольшая коррекция данных.

Основание асбестоцементных труб должно находиться ниже глубины промерзания на 0,3 м. К длине трубы, которая находится в земле, прибавляют высоту над уровнем почвы. В среднем это 0,4 м, но при частых подтоплениях в регионе показатель увеличивают.

Вес строения сказывается на выборе диаметра трубы. Для легких нежилых сооружений (беседка, подсобка) достаточно 10 см. Под бревенчатые, каркасные, газобетонные здания требуются трубы диаметром 20-30 см. Соответственно подбирают размеры бура. Он должен проделать скважину, диаметр которой превышает соответствующий показатель трубы не менее чем на 10 см. При бурении на глубину более 2 м диаметр скважины увеличивают на 30%.

Строительные правила предусматривают обязательную установку свай на углах, в местах с повышенной нагрузкой, там, где пересекаются несущие стены, а также по всему периметру. Расстояние между соседними конструкциями не может превышать 1 м. Если нагрузка на 1 сваю больше 0,8 т, увеличивают количество, размещая на расстоянии меньше 1 м. Результаты расчетов служат ориентиром для определения количества труб и арматуры (в среднем по 3 прутка в каждую конструкцию).

Можно подсчитать необходимый объем бетона. Средний расход при длине изделия 10 м и различных диаметрах составляет:

• для опор диаметром 10 см — 0,1 м³;
• 20 см — 0,5 м³;
• 30 см — 1 м³.

Пластиковые опоры.

Столбчатый каркас фундамента из труб ПВХ является самым малозатратным, так как стоимость трубы не превышает 350 рублей за погонный метр, а привезти материал можно на любом подручном транспорте. Трубы можно использовать канализационные. Устанавливаются сваи в готовое отверстие с песчаной подушкой на дне. Открытое нижнее отверстие закрывается пробкой. В полость трубы устанавливается арматура и выполняется заливка. Как обычно используются все способы, чтобы из полости труб удалить воздух. Такой фундамент надёжен и служит долгие годы.

Устанавливая столбчатый фундамент можно применить любой из перечисленных материалов, но прежде необходимо прислушаться к рекомендациям специалистов.

Заключение

Совершенно несложно обустроить фундамент из асбестовых труб своими руками, ознакомившись с материалом статьи. Это бюджетный и достаточно простой вид основы. Важно произвести геологическое исследование участка и квалифицированно выполнить расчеты основания. Руководствуясь пошаговой инструкцией, самостоятельно выполняя работы, можно при минимальных расходах соорудить надежную основу для возведения легкого строения на сложных почвах и затопляемых участках.

Кол-во блоков: 16 | Общее кол-во символов: 18002Количество использованных доноров: 5Информация по каждому донору:

1. -iz-asbestovyh-trub: использовано 1 блоков из 5, кол-во символов 963 (5%)
2. -iz-trub-asbestocementnyh/: использовано 5 блоков из 8, кол-во символов 6035 (34%)
3. -fundament/: использовано 2 блоков из 7, кол-во символов 1912 (11%)
4. : использовано 3 блоков из 5, кол-во символов 3952 (22%)
5. : использовано 5 блоков из 7, кол-во символов 5140 (29%)
