Железобетонные фундаменты опор ЛЭП

Железобетонные унифицированные фундаментные конструкции широко применяются в строительстве фундаментов под опоры ЛЭП. Разработанные фундаментные конструкции, позволяют выполнить фундаменты под все типы унифицированных опор ВЛ 35-500 кВ в любых, даже слабых, грунтах.

Уважаемые клиенты! Компания Электропоставка продает и доставляет на место монтажа грибовидные подножники, железобетонные сваи и ростверки, конструкции поверхностных фундаментов, приставки, анкеры для крепления оттяжек, а так же фундаментные конструкции для увеличения прочности заделки в слабых грунтах: ригели, опорные, подкладные плиты. При подготовке заявок на поставку железобетонных фундаментов под опоры ЛЭП необходимо указать не только полную маркировку, но и место доставки груза.

Фундаменты составные под опоры ЛЭП (35-кВ)

Фундаменты составные с навесной плитой

Фундаменты повышенные, составные

Фундаменты составные серии

В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42 мм (маркировка фундамента Ф3-А) и 48 мм (маркировка фундамента Ф3-А-48), а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента Ф3-А-350). Под стойки опор с оттяжками применяются фундаменты со штырем. Подножники под анкерно-угловые опоры с модернизированным оголовником имеют наклонную стойку и оголовок с карманами под болты. Фундаменты с глубиной заложения 5 метров и более выполняются составными из двух элементов: дополнительной стойки и самого грибовидного фундамента.

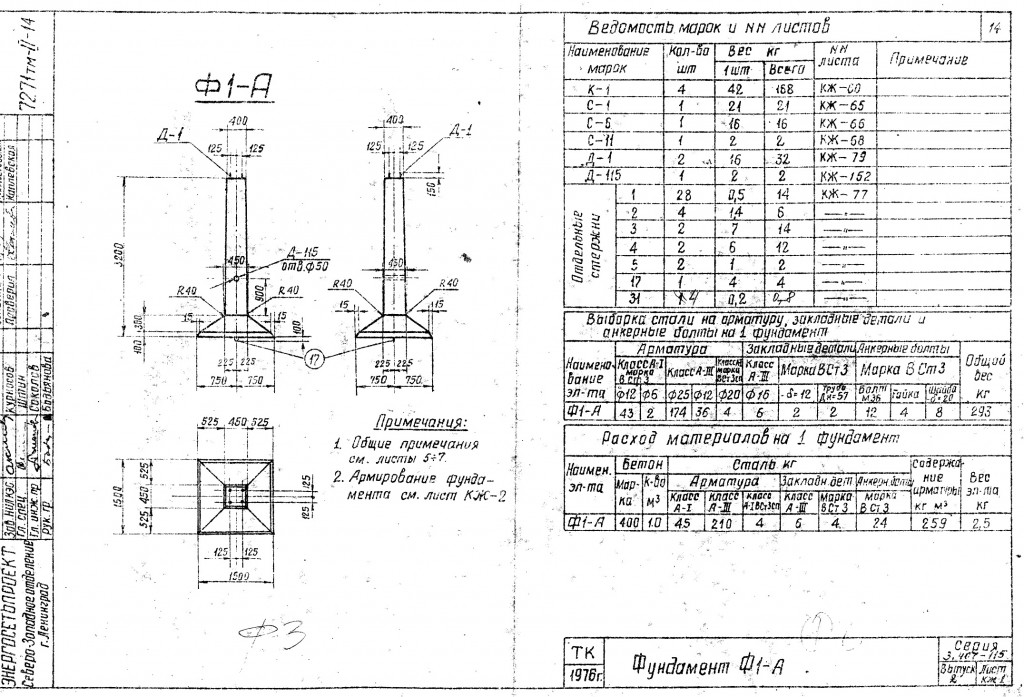

Фундамент под опоры освещения ЛЭП Ф-А5

Железобетонные фундаменты грибовидной формы представляют собой обычные монолитные конструкции и предназначены для монтажа линий электропередачи напряжением 110-500 кВ на базе металлических опор.

Фундаменты обеспечены необходимыми закладными элементами для обеспечения монтажа металлических опор ЛЭП.

Каталог оборудования Напишите нам

Если Вам необходимо приобрести фундаменты под опоры освещения ЛЭП, обращайтесь в наш офис по телефонам в г. Рыбинск:

За более подробной информацией звоните по телефонам в г. Рыбинск:

+7(4855) 25-29-30 тел +7(4855) 25-18-67 тел/факс

Правила размещения опор

Строительство линии, модернизация или реконструкция, в связи с которыми возникает необходимость устройства участков с добавочными опорами, производятся только с разрешения, выданного застройщику или заказчику соответствующим департаментом.

• При необходимости установки новой линии, застройщик должен ещё обосновать целесообразность такого решения перед использованием других решений, когда, допустим, может быть добавлена вторая цепь, или первая переоборудована под более высокое напряжение.

Реконструкция воздушной линии

Примечание: при переустройстве должны учитываться требования уже другого стандарта. Но минимально допустимое расстояние, предусмотренное нормативами — от линии электропередач до капитального или временного здания, а так же до земли и других, пересекаемых ею сооружений, снижаться не может. Оно должно соответствовать тому классу напряжения, в режиме которого будет работать ЛЭП.

• Конструкции воздушных линий с напряжением до 20 кВ должны предусматривать возможность установки подвесного оборудования: электротехнических аппаратов, оптоволоконных кабелей, систем автоматизированного учёта расхода энергии, защитных реле и передающих информационных систем.
• При устройстве линий, опоры надо размещать с таким расчётом, чтобы они не препятствовали транспортному и пешеходному движению, не затрудняли въезд во двор или вход в здание.

Такого быть не должно, даже если расстояние от ЛЭП до жилых домов соблюдено

Защита опоры от наезда

Информационные знаки

Если расстояние между опорами ЛЭП превышает 250 метров, на каждой из них должна присутствовать информация, нанесённая на высоте 2,5-3 м. Если дальность установки меньше, то знаки наносятся через одну опору.

Информация такая:

1. Условное обозначение опоры.
2. Её порядковый номер.
3. Если цепей более двух, то ставится номер цепи.
4. Безопасное расстояние от ЛЭП (размер охранной зоны).

Пример маркировки показан ниже:

Информация на опоре

Примечание: в ненаселённых и труднодоступных местностях информационные надписи или таблички могут встречаться и реже.

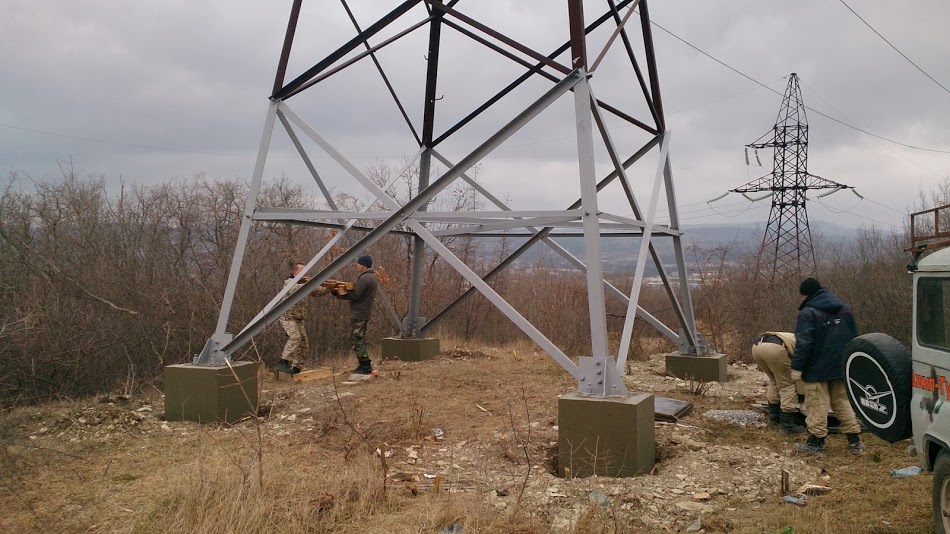

Фундаменты

Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент.

В качестве фундаментов опор применяются монолитный бетон, сборный железобетон, сваи и в некоторых случаях – металлические фундаменты. У железобетонных опор, нижний конец стойки которых заделывается в грунт, фундаментом служит низ стойки, иногда усиленный ригелями.

Деревянные опоры всех типов устанавливаются без фундаментов.

Для стальных и некоторых видов железобетонных опор на оттяжках наибольшее распространение получили железобетонные сборные фундаменты, устанавливаемые в котлованы. При изготовлении на заводе фундаменты поступают на линию или в виде готовых к установке конструкций (подножников, свай, плит, ригелей, ростверков), или в виде отдельных деталей (рис. 1.1).

Широкое применение железобетонных подножников заводского изготовления возможно в грунтах почти всех категорий, что резко снижает трудоемкость устройства фундаментов, а также объемы земляных работ, расход бетона и в конечном счете стоимость сооружения. Применение железобетонных подножников заводского изготовления позволяет выполнять сооружение фундаментов под опоры ВЛ практически в любое время года.

Рис. 1.1. Детали сборных железобетонных фундаментов опор ВЛ: а – прямой подножник; б – наклонный подножник; в – пригрузочная плита; г – ригель; д – свая; е – ростверк; ж – анкерная плита для крепления оттяжек

С целью ограничения числа типов железобетонных подножников и свай, предназначенных для массового изготовления на заводе, они унифицированы. Шифровка фундаментов основной номенклатуры определяется буквой Ф – фундамент и цифрой, которая указывает типоразмер фундамента. Специальные фундаменты имеют после первой буквы в шифре дополнительную букву С, укороченные – К, повышенные – П. После цифры, обозначающей типоразмер фундамента, через дефис проставляется буква или цифра, указывающая на его применение:

А – под анкерно-угловые опоры; О – под стойки опор с оттяжками; 2 – под опоры с башмаками, имеющими два отверстия; 4 – под опоры с опорными башмаками, имеющими четыре отверстия. В случае установки на фундаментах неосновных вариантов наголовников (с болтами диаметром 48 мм или болтами длиной 350 мм) после буквы А основного шифра через дефис проставляются цифры соответственно 48 или 350.

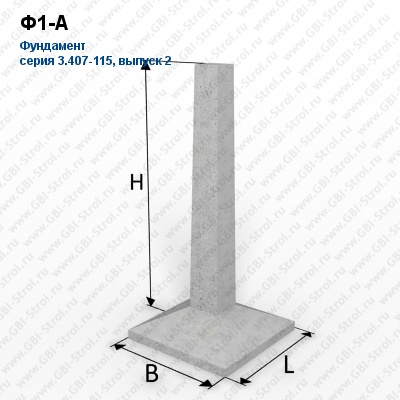

Ф4-А – фундамент 4-го типоразмера под анкерно-угловую опору;

ФС 2–4 – фундамент специальный 2-го типоразмера под опору с башмаками, имеющими четыре отверстия, т. е. фундамент с четырьмя болтами;

ФК 1–0 – фундамент укороченный 1-го типоразмера под стойку опоры на оттяжках.

Для шифровки фундаментов дополнительной номенклатуры к шифру основного фундамента добавляют букву:

в шифре вариантов фундаментов с модернизированным оголовком после буквы А добавляется буква М – модернизированный, например Ф3-АМ, Ф5-АМ;

в шифре вариантов фундаментов со сварным или болтовым соединением стойки с нижней частью после букв ФП и ФС добавляется буква С, обозначающая сварной, или буква Б – болтовой вариант.

Например, ФПС5-А – вариант повышенного фундамента ФП5-А со сварным соединением стойки и нижней части; ФСБ2-4 – вариант специального фундамента ФС-4 с болтовым соединением стойки и нижней части.

Для изготовления железобетонных фундаментов применяется бетон марок 200, 300 и 400 (по прочности на сжатие), приготовленный на портландцементе. При наличии на трассе агрессивных к бетону грунтовых вод для приготовления бетона применяется цемент, стойкий к конкретному виду агрессии.

Для армирования железобетонных фундаментов применяется арматура из горячекатаной углеродистой или низколегированной стали. Для линий электропередачи, строящихся в районах с расчетной наружной температурой воздуха до —30 °C, разрешается применять арматуру из кипящих сталей; для линий, строящихся в районах с расчетной температурой воздуха от —30 до —40 °C, разрешается применение арматуры из полуспокойной стали, а для районов с температурой ниже —40 °C – только из стали спокойной плавки.

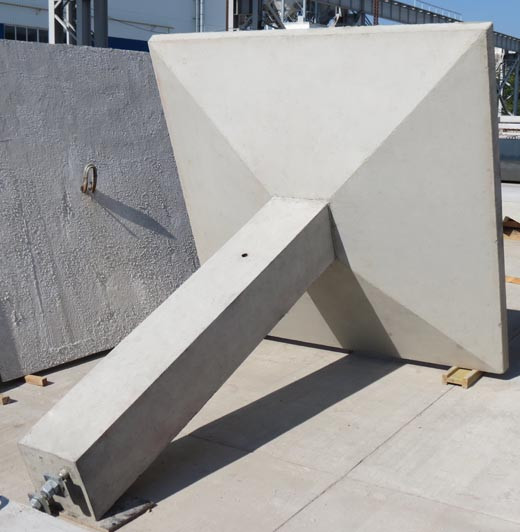

Для промежуточных и анкерно-угловых стальных опор основным конструктивным элементом фундаментов принят подножник грибовидной формы, а для анкерно-угловых опор и опор с оттяжками применяются подножники с наклонными стойками, ось которых является продолжением пояса опоры и оси оттяжки. Это резко снижает горизонтальные нагрузки на фундамент. Для крепления оттяжек вантовых опор применяются также составные фундаменты с навесными плитами прямоугольного сечения. Эти фундаменты получаются сочетанием грибообразного подножника и навесных плит.

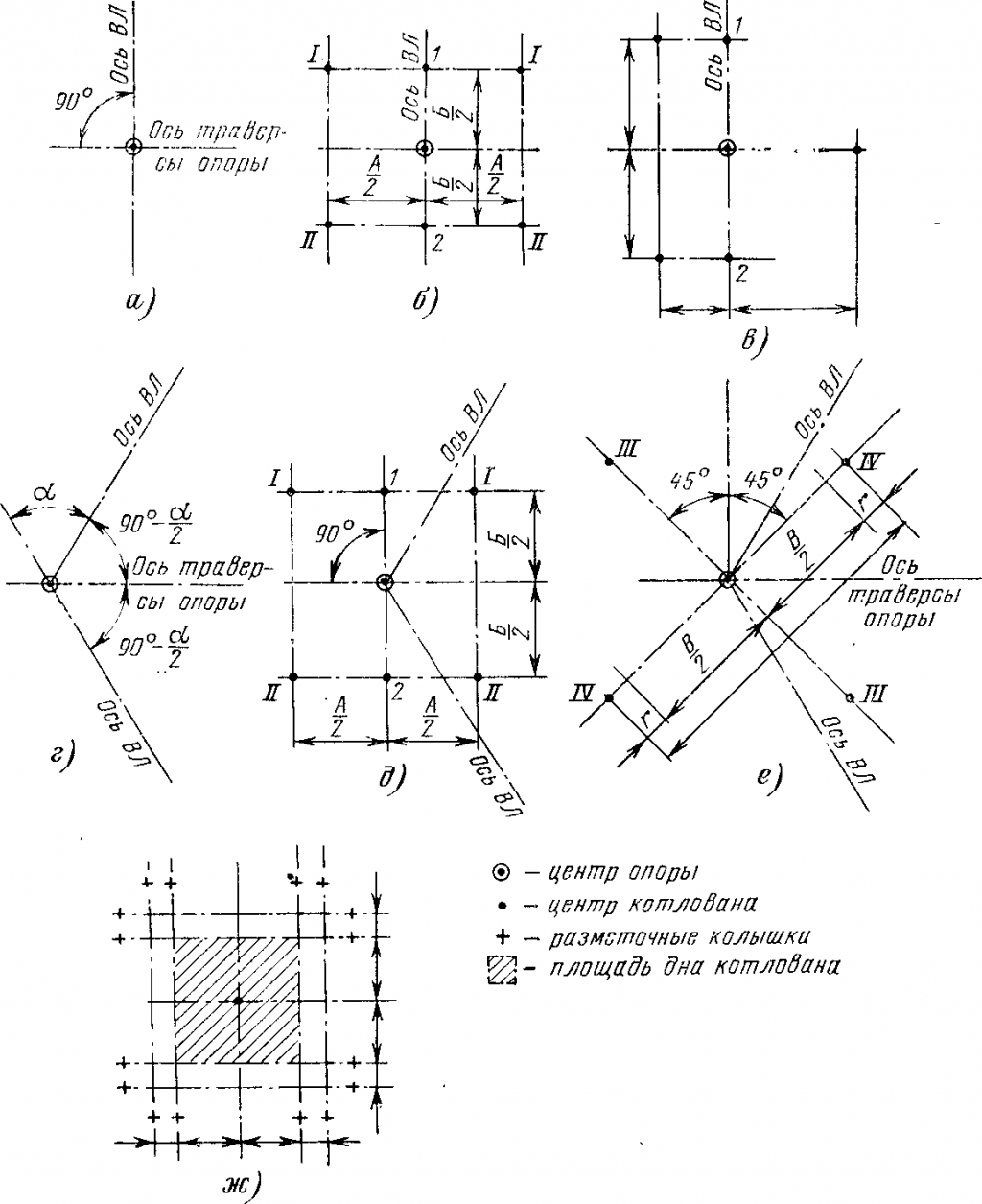

Выбор типов фундаментов производится на основании установочных чертежей, разработанных для каждого типа опоры. На установочных чертежах приводятся: план расположения фундаментов; привязка ригелей, пригрузочных плит; район по гололеду и скоростной напор ветра, а для анкерно-угловых опор – угол поворота на линии. На чертежах фундаментов указывается степень уплотнения грунта засыпки.

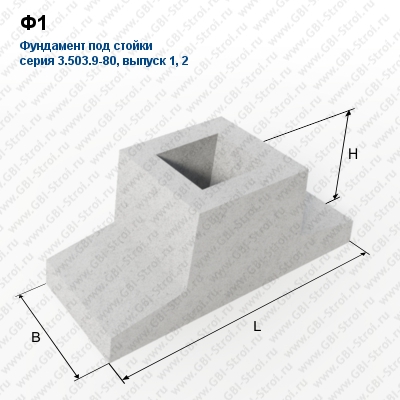

Под анкерно-угловые опоры разработано семь типов фундаментов: Ф1-А; Ф2-А; Ф3-А; Ф4-А; Ф5-А; Ф6-А и ФС. Под промежуточные и промежуточно-угловые опоры разработаны шесть типов фундаментов: Ф1; Ф2; Ф3; Ф4; Ф5; Ф6 и фундамент типа ФС.

При прохождении трассы ВЛ в районах рек, болот, по косогорам применяются повышенные составные подножники типа ФП со сварным – С или болтовым – Б соединениями стойки с нижней частью. Основные типы, характеристики сборных железобетонных фундаментов и подножников для ВЛ 35—500 кВ приведены в табл. —

Фундаменты под промежуточные опоры ВЛ 35—500 кВ

Фундаменты под анкерно-угловые опоры ВЛ 35—500 кВ

Заключение

При выборе ЖБ стоек для монтажа уличных светильников следует учитывать несущую способность, которая зависит от материалов и технологии изготовления изделий. Если опоры предназначены для эксплуатации в сложных условиях, необходимо обратить внимание на показатели морозостойкости и проницаемость бетона.

Рекомендуется покупать железобетонные опоры освещения у зарекомендовавших себя производителей – долговечность изделий может быть гарантирована только при строгом соблюдении технологии производства и использовании качественного сырья.

Санитарные зоны

Линии электропередачи излучают электромагнитные поля, которые отрицательно влияют на здоровье человека, животных и растений. Под ЛЭП, начиная с 330 кВ, создают санитарные зоны. Их ширина составляет 10 м с каждой стороны. Замеряют от проекции на землю крайнего провода.

Около города

Нельзя тянуть высоковольтный провод по воздуху на любой высоте над железными дорогами и трубопроводами. В случае обрыва существует большая вероятность аварии.

Наземный газопровод не должен пересекаться с воздушными линиями электропередачи. Для пересечения должно выполняться подземное проведение кабеля с заземлением установок в точке входа и выхода линии.

Электричество приходится поставлять в населенные пункты и города с помощью линий электропередачи.

Рядом может проходить параллельный трубопровод, автомобильная трасса и улица с домами.

Норма на удаление от них ЛЭП должна составлять 5–10 м, норматив определяется шириной санитарной зоны. Дистанция рассчитывается с учетом границ участка частного сектора. До домов должно быть не менее 50–100 метров, если напряжение более 35 кВ.

Вечером

Все требования к расстоянию между ЛЭП собраны в ГОСТ Р На его основе производятся все расчеты и разрабатываются проекты линий электропередачи.

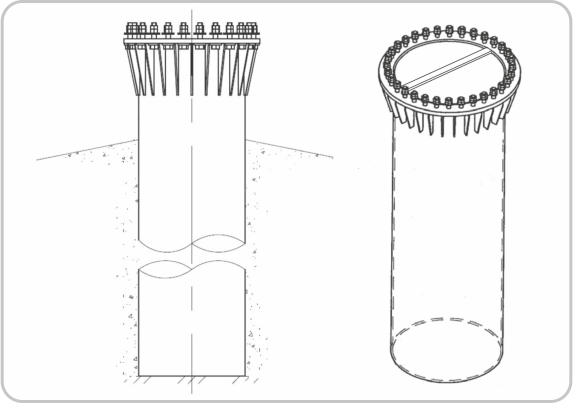

Преимущества

• Сокращенные сроки строительства. Если сравнивать с железобетонными или решетчатыми аналогами, то работы выполняются в несколько раз быстрее (до 4 раз!), что обусловлено следующими факторами:Снижение материальных затрат. Экономический эффект от возведения ВЛ с использованием стальных многогранных опор выше на 12-15% относительно ВЛ с использованием бетонных, и до 50% выше, чем при возведении ВЛ с решетчатыми опорами. Более того, он может быть увеличен, если работы по замене или монтажу опор производятся в северных и труднодоступных районах.
  • увеличение межопорных расстояний за счет повышенной прочности (и, соответственно, уменьшения количества опор);
  • снижение трудозатрат (бригада из семи человек стыкует секции лебедкой за 1 час; закрепляет траверсы за 40 минут и устанавливает опору на фундамент, закрепляя болтами из комплекта, за 40 минут).
• Удобная транспортировка. Благодаря телескопической конструкции, секции можно разместить одна в другой и перевезти обычным транспортом, что в три-четыре раза дешевле, чем транспортировка железобетонных опор.
• Сокращение затрат на землеотвод.
• Адаптивность. Автоматизированные процессы проектирования и производства позволяют быстро подготовить к установке оптимальный вариант многогранной опоры.
• Надежность. Срок службы опоры с оцинкованным покрытием – до 75 лет.
• Вандалоустойчивость.
