Как выбрать и купить хорошую теплицу из поликарбоната

Виды теплиц

Исходя из формы конструкции, теплицы из поликарбоната можно разделить на 4 основный вида:

• Пристенный
• Двускатный
• Многоугольный
• Арочный

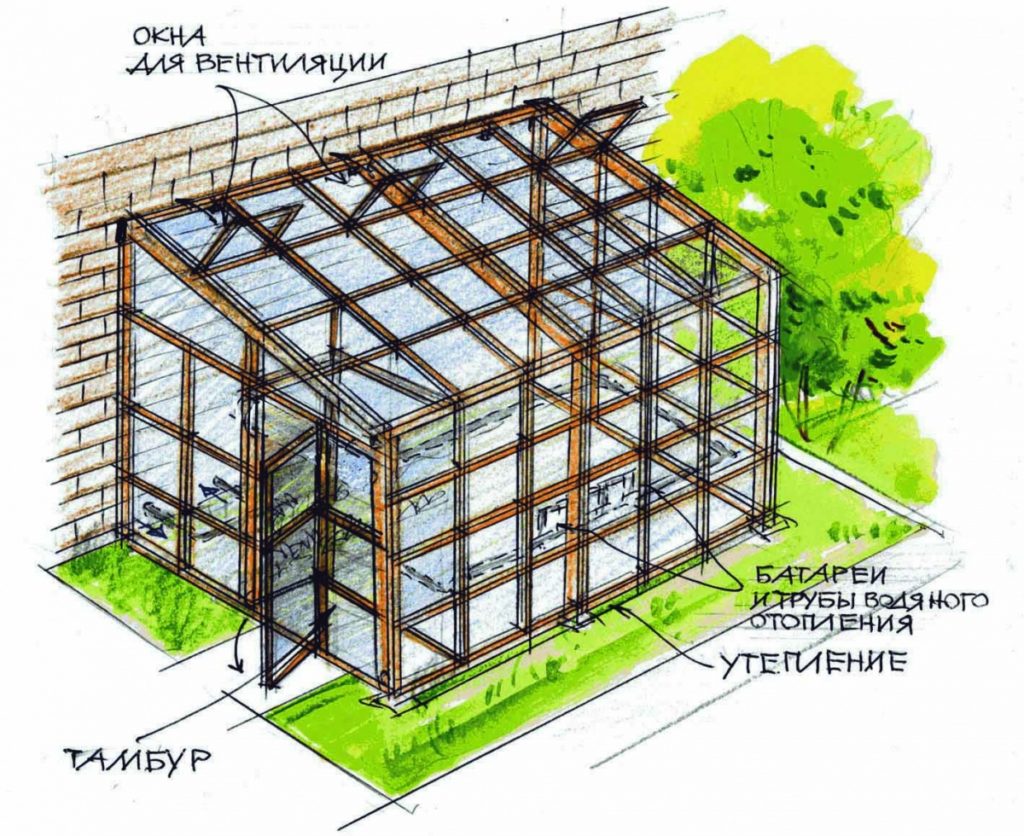

Пристроенная к зданию теплица

Пристенные теплицы – удачный вариант для построения парника. Основным преимуществом является меньший расход материалов. Одной и стенок будет служить часть дома или иная основательная постройка.

В свою очередь пристенные конструкции могут иметь разное расположение относительно стен дома.

Таким образом, можно выделить три типа:

• Возможен вариант эркера: в этом случае теплица будет выступать из общего периметра здания. Занимает, как правило, небольшую часть стены;
• Также парник может заполнять пустующее пространство между постройками. При таком варианте удобно и функционально используется площадь двора;
• Парник, продолжающий основное строение дома, занимает всю стену постройки и является самой большой по площади среди пристенных конструкций. Зачастую, при составлении проекта перед строительством дома, закладывается в чертеж расположение закрытого парника или аранжереи.

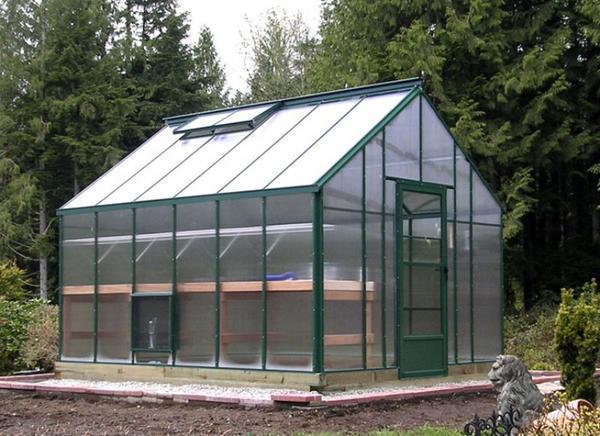

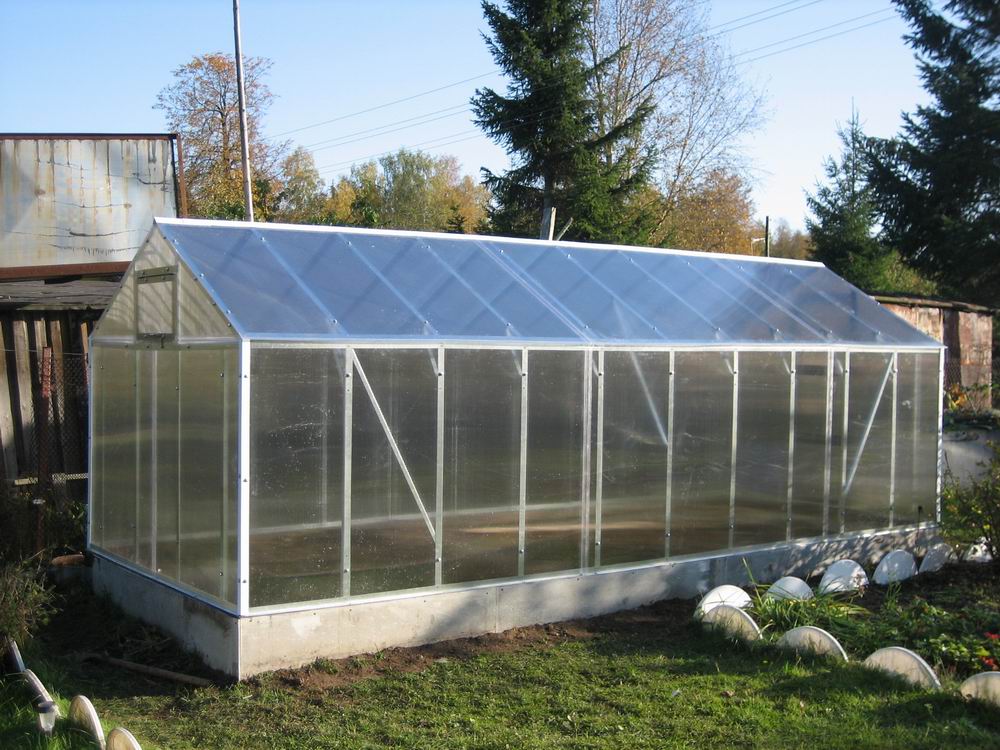

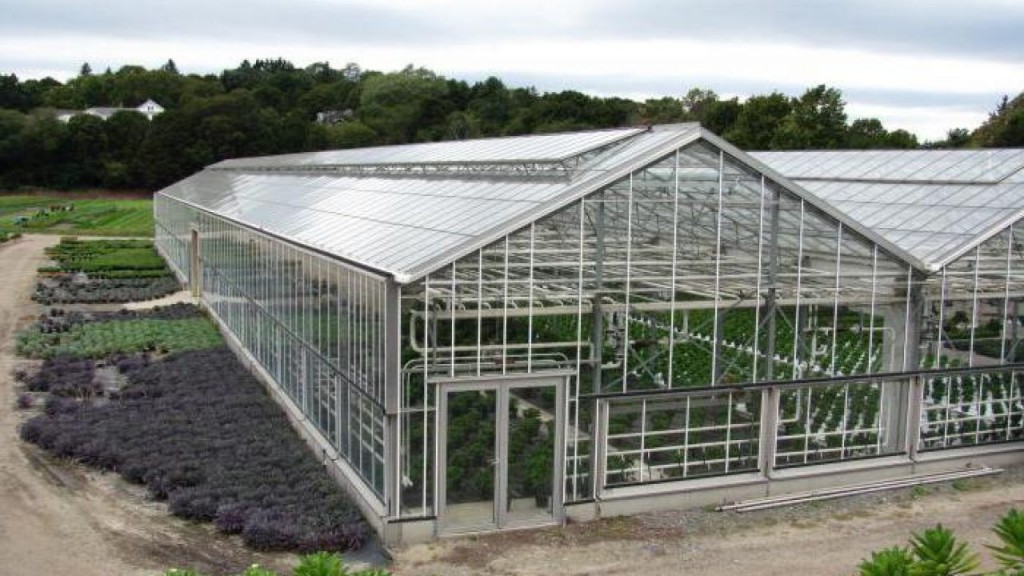

Двухскатная крыша – классический вариант

Двускатные теплицы имеют вертикальные стены и крышу с двумя скатами. Преимущество конструкции в удобстве сборки и монтаже. Угловая форма крыши позволяет функционально использовать потолочное пространство, например для установки полок под горшки с рассадой.

Многоугольные парник

Многоугольные парники достаточно прочные и способны выдерживать сильные снегопады и порывы ветра. Обладают отличной светопроницаемостью. Необычная конструкция теплицы позволяет красиво оформить садовый участок.

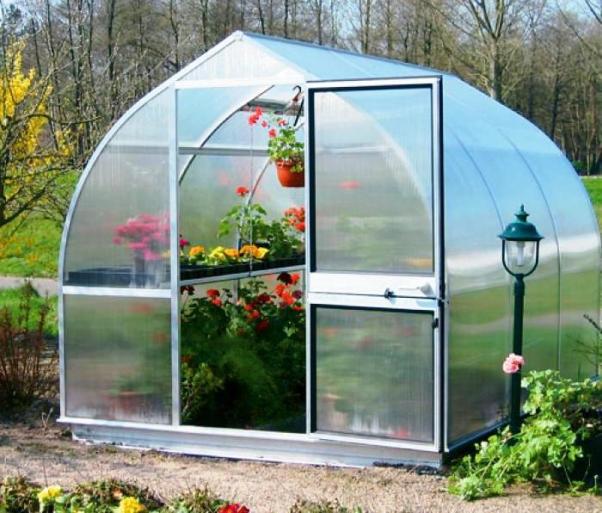

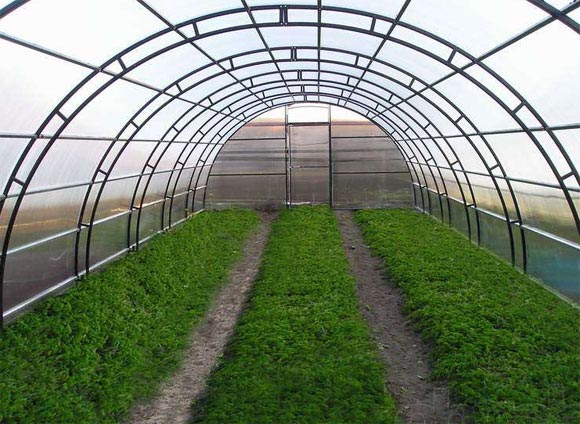

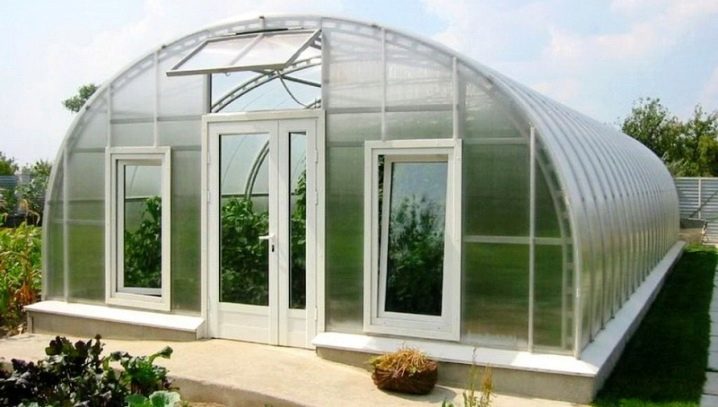

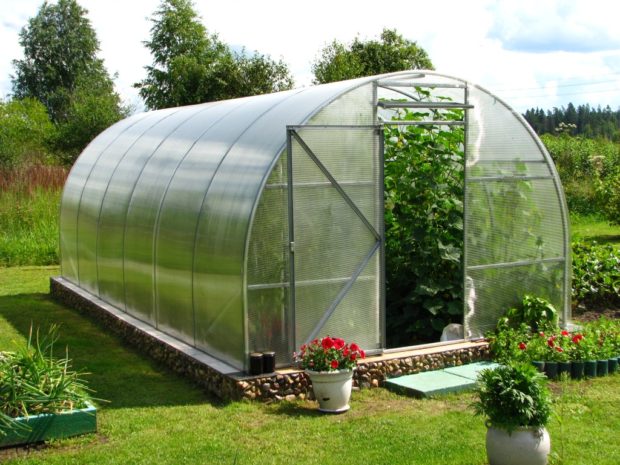

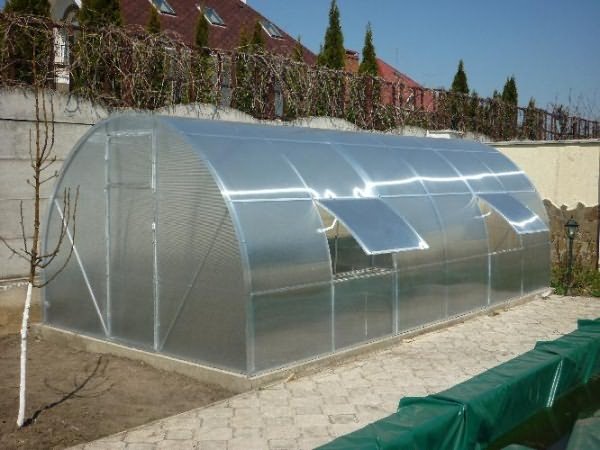

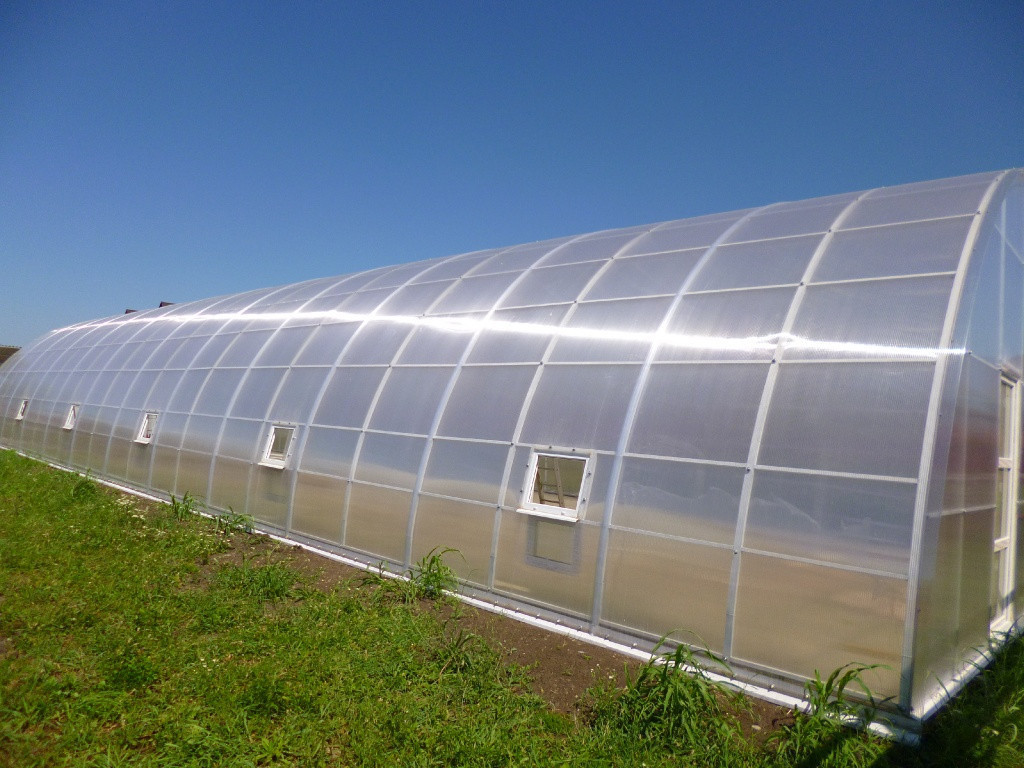

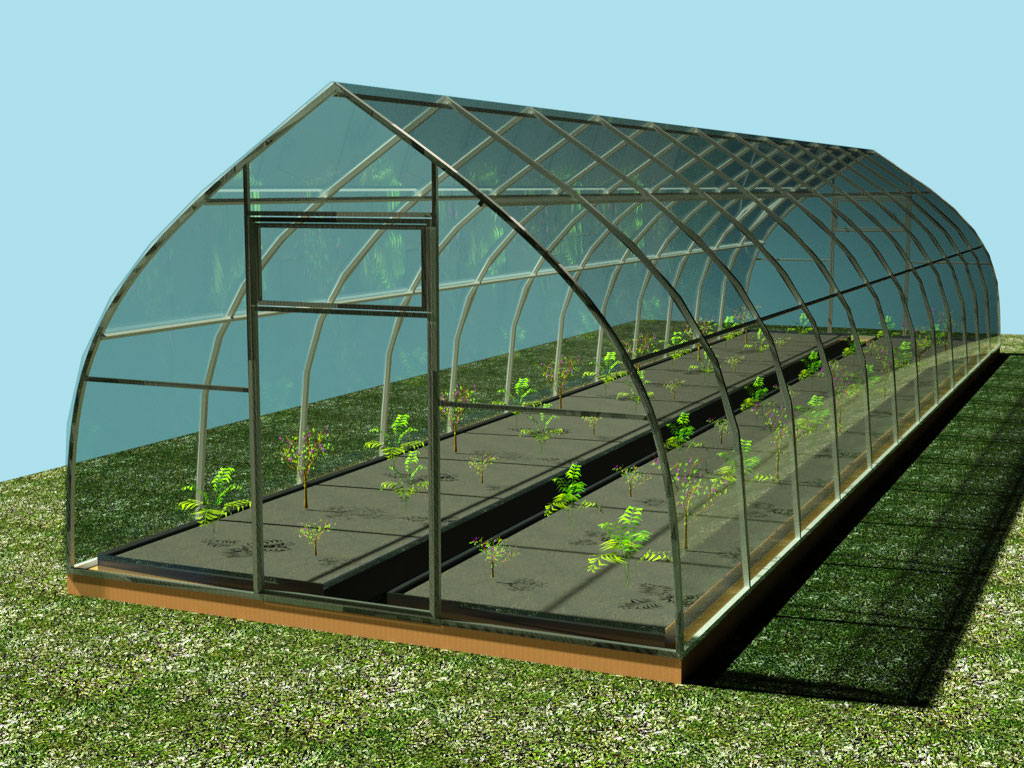

Арочный вид теплиц получил значительную популярность благодаря способности лучше сохранять тепло внутри парника.

Конструкционная особенность и плавный скат крыши позволяет выдерживать большие нагрузки от снега и не препятствует скатываться снежным осадкам на землю.

Преимущества

Теплица из поликарбоната

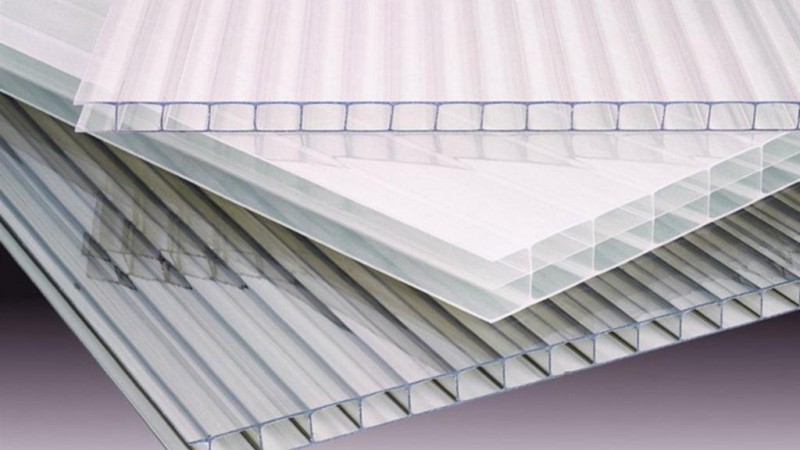

Современный строительный материал поликарбонат пришел на смену тяжелому стеклу и кардинально упростил работу при возведении теплиц.

Поликарбонат обладают целым рядом положительных характеристик:

• Небольшой вес материала упрощает работу по монтажу и не требует основательного фундамента
• Мобильный вариант позволяет быстро разбирать и собирать конструкцию и перемещать парник
• Ценовая категория поликарбоната ниже аналогов (стекла, стеклопластика), что уменьшает себестоимость теплицы
• Достаточно прочный материал способен выдерживать механические повреждения, сильные ветра, град
• Теплица из поликарбоната обладает отличной термоизоляцией, превышающей показатели тройного стеклопакета
• Светопроницаемость поликарбоната достигает 80 %, что обеспечивает хорошее рассеивание солнечного света. Идеально подходит для роста и цветения растений
• При правильном уходе, теплица из поликарбоната имеет достаточно долгий срок службы от 10 до 15 лет, при этом не теряя своих функциональных обязанностей
• Устойчивость поликарбоната к ультрафиолетовым лучам позволяет сохранить продолжительное время первоначальный вид материала и конструкции в целом
• Устойчивость к возгоранию и минимальная токсичность делают теплицу пожаробезопасной

Характеристики строений из поликарбоната

Специалисты рекомендуют выполнять теплицы из пластика – поликарбоната. Этот продукт облюбован садоводами и огородниками не так давно, но уже применяется по всему миру для подобных сооружений, обогнав пленку и стекло по популярности. Его особенности – низкая цена, простота в обработке и эластичность. Конструкции, изготовленные из поликарбоната, практичны, функциональны, легки, выглядят современно и привлекательно.

Зимние строения для растений из этого материала имеют следующие плюсы:

• их можно использовать длительное время (более 10-20 лет);
• легко и быстро возводятся (1-2 дня);
• вещество прозрачно и имеет высокий коэффициент преломления, а это помогает рассеивать лучи зимнего солнца по всему парнику;
• материал очень легок и позволяет отказаться от заливки фундамента даже в местности с плывучим грунтом;
• прослойка воздуха, имеющаяся в листах продукта, создает теплоизолирующий эффект;
• при постройке парника можно обойтись только своими силами.

Поликарбонат прозрачен. Чтобы правильно направить на грядки поток света, не позволяя ему рассеиваться, уместно покрыть часть стен составом, имеющим светоотражающую способность или специальным материалом с такими же свойствами, например, фольгой.

Из чего делают поликарбонатные теплицы?

Главной статье расходов для новой постройки будет каркасная сборка, и поэтому первое, о чем потребуется задуматься при выборе тепличного проекта из поликарбоната, это именно материал для конструкции несущего типа. Собрать остов помещения теплицы можно в нескольких разных вариациях, но определяющим фактором останется все-таки конструкционная надежность, и лишь после можно будет говорить про стоимость вопроса.

Чаще всего, для того, чтобы произвести сборка каркаса для большой по площади поликарбонатной теплицы, мастера и разные шабашники предлагают 4 разновидности материала:

• Водопроводные трубы из полипропилена.
• Деревянные бруски и рейки, горбыль и необразная доска.
• Профиль и алюминиевая труба.
• Квадратная металлическая труба с фосфатным или оцинкованным покрытием.

Естественно, что речь идет о том, чтобы производить сборку полноценного каркаса стационарного типа с малым основанием и облицовкой поликарбонатных стен. Если выбирать парниковый каркас – времянок на 1 сезон, то критерии подбора будут основаны на простоте сборочного процесса и малой стоимости кровли. Парник требуется быстро собирать, а по окончанию вегетационного периода убрать, листы поликарбоната и конструкционные детали собрать в пакеты до нового сезона. По этой причине, если вы планируете сборку и конструкцию своими руками, парниковые чертежи из поликарбоната для теплиц лучше не применять.

Древесина и металл

Из общего списка самым лучшим, а также надежным материалом считают профилированную стальную трубу. Если вы будете придерживаться основных требований строительной технологии для теплицы из поликарбоната, то каркас из стали, который облицован пластиком, сможет простоять на дачном участке не меньше 30 лет. Следующий в списке наиболее надежных решений – это древесина. Несмотря на то, что древесина уступает алюминию и пластику в прочности механического характера, у этого решения есть одно крайне важное достоинство – сделанные своими руками тепличные постройки из поликарбоната, которые собраны на деревянном каркасе, весьма просто обслуживать и ремонтировать.

Полезный совет! При выборе материала, из которого вы планируете собирать парник или теплицу из поликарбоната собственноручно, важно помнить о том, что и ремонтировать ее тоже потребуется своими руками, и потому каркас должен быть удобным в ремонтных работах и замене повреждений.

Помимо этого, труба из стали и древесины лучше подойдет для сборочного процесса теплицы квадратной формы из поликарбоната. Применяя брус, квадрат, уголок или же обрезки водопроводной металлической трубы, собирать постройку с двускатной кровлей куда дешевле и проще, чем гнуть перекрытия арок.

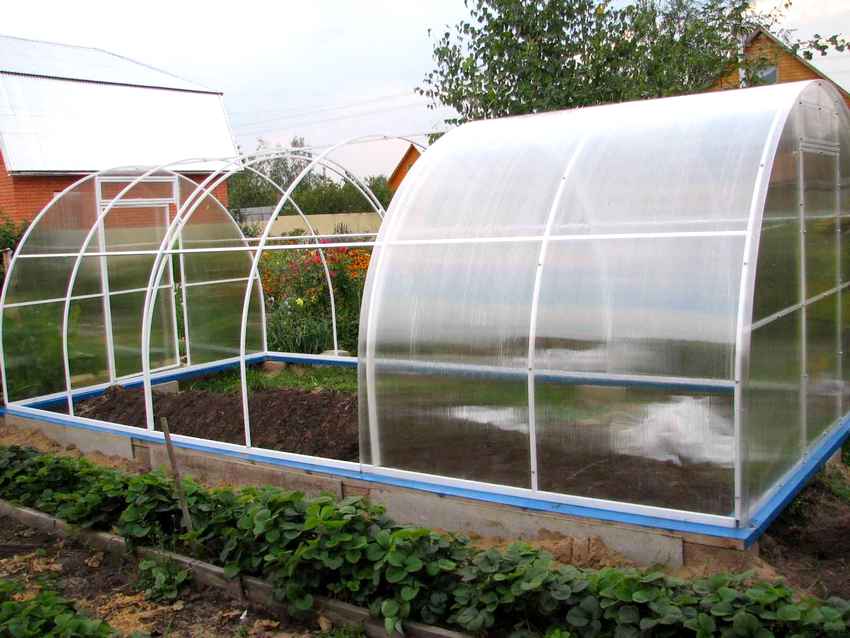

Достоинства алюминия и пластика для арочных конструкций

Одним из методов выстраивать поликарбонатную теплицу собственноручно предполагает простое копирование готовых конструкций, которые спроектированы и изготовлены фирмами при заводских условиях. Так вот, если вы будете рассматривать готовые комплекты, имеющиеся в продаже, то может оказаться, что большая часть продаваемых моделей должна быть собрана из алюминиевой и пластиковой трубы с диаметром от 1.5 до 2.5 см. Причина этого решения очевидная, и монтаж теплиц из поликарбоната собственноручно занимает от силы 2 часа интенсивного труда, и потому полипропилен и алюминий прекрасны, если требуется произвести сборку небольших по размеру построек. Еще одним достоинством алюминиевого и пластикового профиля является то, что материал нечувствительный к конденсату, которого под листами будет собираться постоянно крайне много. Если за хорошее состояние теплицы из дерева и стали потребуется бороться посредством лаков и красок, то каркас из алюминия можно собирать, забыть и не вспоминать про него.

Выводы – какие размеры теплицы являются оптимальными

Если подвести итоги, то выводы будут следующими:

• нельзя проектировать габариты закрытого огорода, исходя сугубо из площади земельного участка – прежде всего, рекомендуется определить цели постройки и соотнести размеры именно с ними;
• главный недостаток маленькой теплицы, на который возлагают свои надежды начинающие овощеводы, – минимальная отдача, из-за чего многие, вложив много усилий и денежных средств, оставляют тепличное дело уже после первого сезона;
• теплицы, длина которых превышает 8 м, а высота – 2,5 м, всегда требуют установки дополнительного вентиляционного и отопительного оборудования, стоимость обслуживания которого зачастую становится непосильной финансовой тяжестью для семейного бюджета;
• при определении параметров теплицы нужно также учитывать розу ветров, толщину снежного покрова в зимний период, планируемый материал для каркаса и фундамента, материальные и технические возможности относительно ее оснастки.

Подобными расчетами на профессиональном уровне занимаются инженерные службы, и при серьезном подходе объект лучше рассчитывать с их помощью.

Длинные и широкие теплицы нужно оборудовать капельным поливом и вентиляторами

Если это по каким-либо причинам невозможно, теплицу стоит строить по оптимальным, с точки зрения практиков, размерам:

• арочную – 3х6 или 3х8;
• скатную – 4х6 или 4х8 (в м).

Теплицы односкатные – Кровля и крыша

Эффективность использования любой теплицы зависит от множества факторов, которые необходимо учитывать при ее строительстве. Например, форма крыши во многом определяет освещенность помещения и циркуляцию воздуха, а обогрев теплицы, возведенной около стены дома, обходится намного дешевле.

Теплица может представлять собой капитальную постройку с несущими фермами и, скажем, стеклянным ограждением или несложный реечный каркас, который покрыт полиэтиленовой пленкой.

Естественно, что срок эксплуатации вторых достаточно короткий, но зато они намного дешевле капитальных.

Это могут быть теплицы с односкатной крышей или двухскатной, блочные, палаточного или ангарного типа и из парников рам.

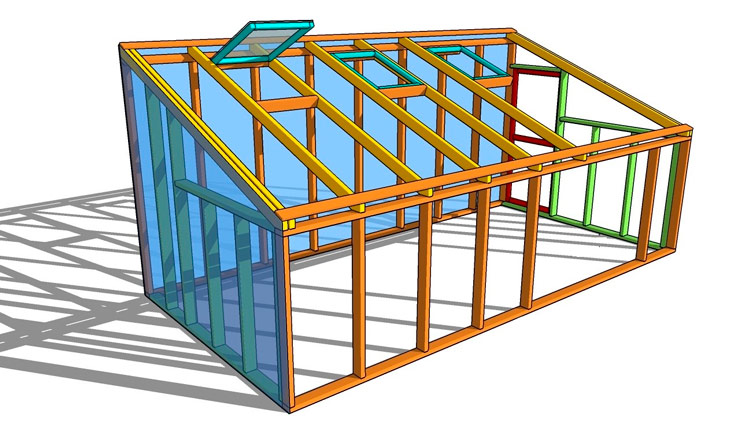

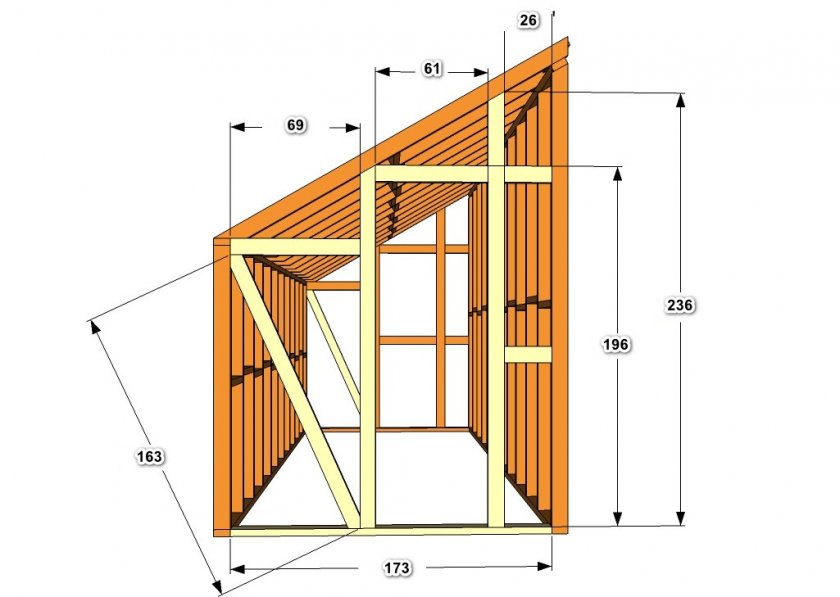

Пристенная теплица с односкатной крышей и ее преимущества

У стены дома, направленной на юг совсем нетрудно соорудить односкатную теплицу, известную как пристенную. По своей конструкции это практически половина теплицы с двухскатной крышей .

Теплица, таким образом, оказывается надежно защищенной стеной дома с северной стороны от непогоды.

Если в теплице предполагается выращивать культуры, для которых требуется различная освещенность, то теплицу рекомендуется ориентировать по направлению с востока на запад. В этом случае освещенность солнечной южной стороны и затененной северной будет разной.

При непрерывном сильном ветре из-за интенсивного воздухообмена в теплице в ней нарушается тепловой режим.

Приходится поддерживать требуемую температуру воздуха, что естественно приводит к дополнительному потреблению энергии, а это не очень желательно.

Воздухообмен растениям жизненно необходим, и нельзя ставить его в зависимость от дующего в определенный момент ветра. Для этого можно прибегнуть к естественным средствам защиты.

Живая изгородь, которую высаживают на конкретном расстоянии от теплицы, и стена дома с северной стороны становятся хорошими защитниками от ветра.

Прямое сообщение с домом создает хорошие возможности для обслуживания теплицы. Однако полученным зимним садом можно пользоваться и не прибегая к прямому сообщению с домом.

Стены способны аккумулировать тепло, а теплица имеет относительно небольшую застекленную поверхность, все это делает ее обогрев очень экономичным.

Кстати, в отличие от стен дома легкие стройматериалы не в состоянии поглощать тепло в достаточной мере, чтобы отдавать его при понижении температуры.

Энерго-, тепло- и водоснабжение для пристенной односкатной теплицы обходится намного дешевле.

В летние месяцы пристенную односкатную теплицу нужно затенять и чаще проветривать.

Теплицы с односкатной крышей: экономия места на садовом участкеТеплицы с односкатной крышей чаще всего сооружают пристроенными к стене жилого дома. Скат располагают под конкретным углом, исходя из климата региона.

[content-egg module=GdeSlon template=compare]

В практике устройства капитальных теплиц на приусадебных участках чаще всего можно увидеть как отдельно стоящее сооружение.

Однако при всех достоинствах такого вида укрытий у них есть и свои недостатки:

• Повышенный расход тепла зимой за счет открытой северной стороны;
• Высокая стоимость материалов для строительства;
• Неудобный подход к теплице в зимнее время.

Минимизировать эти недостатки поможет пристенная теплица или другое пристенное укрытие.

Виды пристеночных теплиц

На самом деле существует множество разных конструкций пристенных парников.

Рассмотрим их более подробно.

• Односкатные. Самый распространенный вид теплиц, представляющий собой половинку двускатной теплицы, одной боковой стороной пристроенной к зданию. Расход материалов – ровно половина необходимого для постройки стандартного двускатного укрытия. Накрываться может в зависимости от назначения, как пленкой, так и сотовым поликарбонатом.
• Двускатные. Более сложно сооружение, которое одним из торцов примыкает к стене дома. Также как и многоугольные строения, зачастую используются как зимний сад или оранжерея. В случае использования в качестве зимнего сада или оранжереи накрывается стеклом, реже сотовым поликарбонатом.
• Арочные. Арочное пристеночное укрытие выполняет ту же функцию, что и односкатное. По сравнению с последним более рационально использует солнечный свет и выглядит более эстетично. В случае отсутствия доступа к трубогибу постройка своими руками довольно затруднительна. Накрывается обычно сотовым поликарбонатом.
• Многоугольные. Эта форма обычно используется только для устройства зимних садов. Выглядит очень презентабельно, каркас делается из алюминиевых профилей. Кровля – стеклянная или из литого поликарбоната. Цена таких конструкций довольно высока. Вариант для тех, кто может позволить себе вложение денег в красоту.

Для изготовления своими руками наиболее оптимальный вариант для наших широт – пристеночные односкатные теплицы из поликарбоната и каркасом из стальной профильной трубы.

Пристраиваем теплицу к дому

Весь процесс устройства пристеночного укрытия с кровлей из поликарбоната своими руками можно условно разбить на три основных этапа:

• Земляные работы и устройство фундамента;
• Сборка каркаса из стальной профильной трубы;
• Устройство кровли;
• Устройство внутренних стеллажей для растений;
• Устройство автополива.

Последние два пункта – это темы для отдельной статьи и здесь их мы рассматривать не будем.

Пристроенная к дому, односкатная теплица из поликарбоната — своими руками изготавливается достаточно просто. В ее изготовлении вам поможет наша пошаговая инструкция.

Теплица, пристроенная к торцу дома

Земляные работы и устройство фундамента

Перед началом земляных работ следует определиться, в каком месте будем строить строение. Лучше всего для этого подходит южная стена дома, хуже восточная и западная стороны.

Никогда не стройте теплицу с северной стороны.

Долговечность — на что обращать внимание

Сечение, толщина и количество труб могут быть на высоте, но теплица развалится спустя несколько лет, если не обеспечена ее долговечность. Достигается это использованием специального покрытия — грунтовки, краски, оцинковки. Третий вариант самый устойчивый, если сделан качественно.

Окрашенные или загрунтованные теплицы из поликарбоната самые дешевые, но раз в 2 – 3 года придется снимать поликарбонат, зачищать и заново окрашивать металл.

Качество оцинкованных труб

Для современных теплиц из поликарбоната берут трубы, оцинкованные снаружи и изнутри. Это стандартная методика защиты, потому любые заверения производителей о том, что это опция, на самом деле лишь маркетинговый трюк.

Важно, сколько цинка будет на трубе. Для дачных теплиц используют трубы с оцинковкой 80 – 180 г/кв.м. Чем больше цинка, тем выше будет стоимость теплицы. На глаз понять, сколько цинка нанесено на трубу, невозможно. Некоторые производители берут самую дешевую трубу, а затем выдают ее за дорогую, с большим содержанием цинка. Спустя несколько лет цинковый слой повредится, на этом месте появится ржавчина. Поэтому важно изучать отзывы о производителях теплиц.

Понять, что на трубе некачественный цинк, можно по одному характерному признаку — белому налету. Он шероховатый и легко снимается пальцем.

Размеры зазоров

Еще один важный параметр, на который мало кто обращает внимание. В идеале зазоры должны быть минимальными, их ширина должна быть примерно одинаковой. Если зазоры между трубами большие, конструкция быстро сломается.

Производители редко используют шов по кругу. Чаще это будет точечная сварка, поэтому определить ширину зазоров можно будет на глаз, без специальных приборов. Если видны большие щели — от покупки лучше отказаться.

Ошибки новичков

При работе с поликарбонатом уместно вспомнить поговорку: «Семь раз отмерь – один раз отрежь». Отсутствие опыта работы с данным материалом чревато негативными последствиями.

К типичным ошибкам раскроя поликарбоната для теплицы относят:

1. Неправильно выбранный материал. Работать с толстым поликарбонатом будет значительно сложнее, а стоит такое полотно недешево. При выборе полимерного пластика нужно учитывать описание от завода-производителя и рекомендации бывалых мастеров.
2. Пытаясь сократить расход рабочего материала при раскрое сферических и ломаных кровель, начинающие мастера неправильно ориентируют поликарбонат. Раскрой материала на торцы теплицы проводится сверху вниз по скату либо изгибу важно соблюдать все правила по раскройке торца теплицы, иначе конструкция будет ненадёжна
3. Несоблюдение допусков для термического расширения материала и его крепления. В местах «сквозного» крепления сотового поликарбоната острыми саморезами и гвоздями будут возникать протечки.
4. Кроить полотно нужно вдоль пустых ячеек. Иначе увеличивается риск обламывания либо продавливания полотна.
5. Спешка со снятием защитной пленки может привести к образованию трещин, царапин и сколов. Поврежденный поликарбонат непригоден для дальнейшего использования.

По завершении раскроя торцы сотового поликарбоната нужно обработать герметизирующей перфорированной лентой. Перфолента предотвращает скопление грязи и влаги внутри пустых ячеек.

Раскрой полого внутри полотна полимерного пластика на теплицу можно сделать без посторонней помощи. Но работать с листами поликарбоната сотового типа нужно бережно и без спешки.

Материал для каркаса

Остов сооружения должен быть надежным и прочным, чтобы выдержать нагрузки от ветра, снега (зимний вариант). Устойчивая опора продлевает срок работы парника.

Применяют материалы для каркаса:

• деревянный брус;
• пластиковые трубы;
• металлические профильные трубы;
• оцинкованный профиль.

Каждый материал отличается особенностями изготовления и эксплуатации.

Древесина

Каркас из профильной трубы

Появляются новые стройматериалы, но спрос на дерево не уменьшается. Материал доступный, продается недорого, поэтому часто именно его используют для каркаса.

Аргументы в пользу дерева:

• экологическая чистота — при нагревании на солнце не выделяются токсичные компоненты;
• простота установки, обработки;
• достаточная прочность для сооружения теплицы;
• долговечность при использовании методов защиты.

К минусам относят гниение от влажности, например, в дождь или снег.

Древесина воспламеняется и горит при пожаре. Недостатки устраняют пропиткой элементов антисептиками, антипиренами перед тем, как закрепить в каркасе.

Профтруба и стальной уголок

Долговечный остов из металла отличается прочностью к одиночным и постоянным нагрузкам. Профилированную трубу берут прямоугольного или квадратного сечения, чтобы удобнее соединять сваркой или болтами. Уголок используют № 45 – 75 в зависимости от масштабности строения.

Преимущества металлического каркаса:

• возможность самостоятельной сварки и изготовления арок;
• совместимость с поликарбонатными листами;
• не горит.

Металл имеет недостатки в том, что его нужно регулярно красить для защиты от коррозии, а перед этим покрывать средством от ржавчины. Строение весит больше, чем парник из древесины, поэтому нужен хороший фундамент.

Оцинкованные профили

Каркас из оцинкованного профиля

Подходящий вариант для теплицы, т. к. слой цинка предохраняет поверхность от разрушения при действии атмосферной влаги и от земли. Профили не требуют предварительной обработки, соединять их легко, для этого используют саморезы по металлу.

Достоинства оцинкованного профиля:

• легкость элементов уменьшает общую массу сооружения, передающуюся на фундамент;
• квадратное сечение облегчает стыковку, легко закрепить поликарбонат;
• на поверхности нет неровных изгибов, деформаций, не требуется подгонка.

Оцинкованным профилям не нужна окраска после монтажа, каркас с таким покрытие прослужит 20 – 25 лет без разрушения.

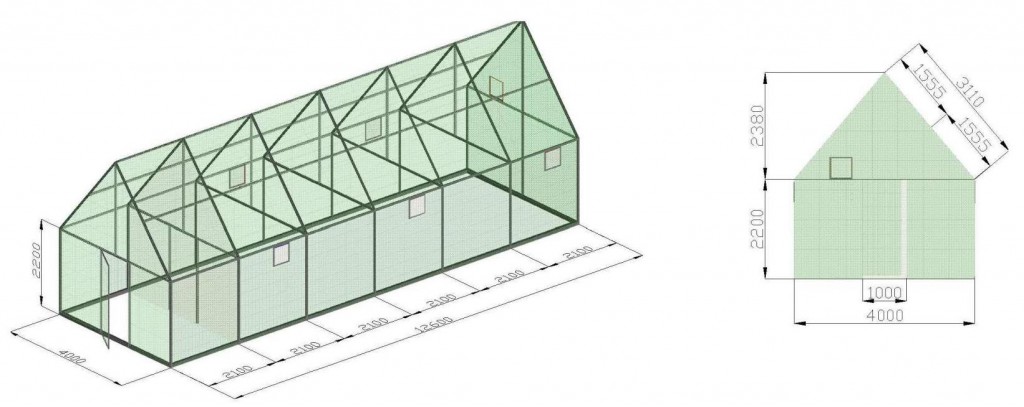

Шпаргалка для дачника: чертежи теплиц – проверенные временем

Самостоятельное строительство теплицы – занятие непростое и ответственное. Для того чтобы все получилось правильно, нужно не только знать с какой стороны следует держать в руках молоток, но иметь в своем распоряжении толковый проект будущей конструкции.

В надежде уберечь ваши нервные клетки и кошельки от бессмысленных потерь, мы решили опубликовать готовые чертежи теплицы из поликарбоната и прочих материалов, которые верой и правдой служат на приусадебных участках уже не один десяток лет.

Надеемся, что наши чертежи помогут вам сделать все правильно.

Видео-рассказ: как сделать теплицу своими руками ↑

Чертеж деревянной теплицы: советская классика ↑

Данный проект представляет традиционную заглубленную конструкцию. Их можно встретить в любом уголке России. И это не удивительно.

Ведь приусадебные сооружения подобного типа строятся с 30-х годов прошлого столетия, за все время они не потеряли свою актуальность.

При правильной теплоизоляции, организации систем отопления, полива,вентиляции, они служат отличной защитой для цветов, рассады и огородных культур даже в самые лютые морозы [рисунок №1].

Рисунок №1. Пример чертежа традиционной теплицы

Цифровые обозначения на чертеже:

1. стена (каркас);
2. фундамент;
3. стропила;
4. коньковый брус;
5. обвязочный брус;
6. паз для упора рам;
7. отлив, стеллаж для контейнеров с почвой;
8. стойка стеллажа;
9. зазор между стеной и стеллажом;
10. дымоход.

Основные технологические особенности проекта:

Деревянная заглубленная постройка с кирпичным цоколем. Шотландия, пригород Глазго

При всех своих явных достоинствах данный вид теплиц имеет два существенных недостатка. Во-первых, это большие трудозатраты при возведении.

А во-вторых – заглубленные теплицы совершенно непригодны для участков с высоким уровнем грунтовых вод и с большим риском сезонных паводковых подтоплений.

Поэтому если вас по каким-то причинам не прельщают лавры почетного землекопа, или если ваше землевладение расположено на низком берегу реки, мы советуем вам обратить внимание на нижеследующие проекты.

Чертежи из профиля: современно, стильно, недорого ↑

Стоечный и направляющий профили под гипсокартон используются для тепличного строительства сравнительно недавно. Как правило, из профиля строят весенне-летние теплицы под пластик или пленку. В областях с мягкими малоснежными зимами такие конструкции часто используют в качестве капитальных строений круглогодичного цикла. Это обусловлено следующими качествами данного материала:

• прочность;
• простота монтажа;
• легкость;
• привлекательная цена;
• устойчивость к износу.

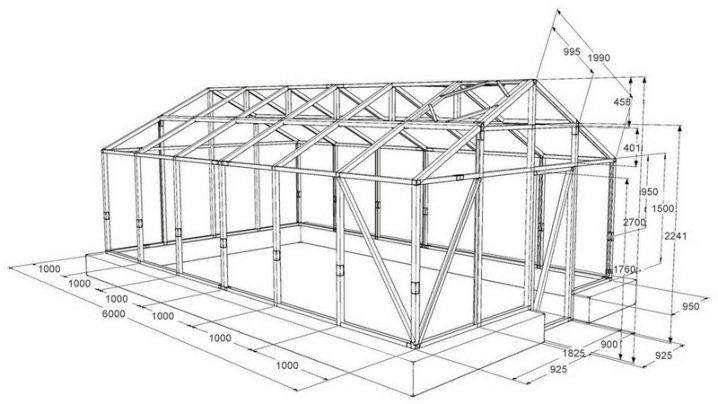

Предлагаемая на чертеже конструкция состоит из несущего каркаса с вертикальными стенами и двухскатной крыши, в которой предусмотрены вентиляционные фрамуги (стиль – «теплица-домик») [рисунок №2]. Если планируемая вами теплица достаточно компактна (до 4 метров в длину) можно ограничиться одной фрамугой, которую удобно сделать не в крыше, а на противоположной к входу торцевой стене.

Для вертикальных стоек, коньковой балки и стропил в данной конструкции удобно использовать CD профиль (60х27) для гипсокартона. Этот же материал подойдет для диагональных стяжек в секциях. Горизонтальные компоненты выполняются из UD профиля соответствующего размера. Шаг между секциями – 1000 мм.

При покрытии поликарбонатом листы светопрозрачного материала укладывают внахлест (20-30 мм), так как он подвержен температурным расширениям. Швы соединений, отверстия для крепления пластика к каркасу (под болты или саморезы) обрабатывают силиконовым герметиком во избежание попадания внутрь сот влаги и пыли [рисунок №3].

Рисунок №3. Швы подлежат обработке силиконовым герметиком

Главный недостаток – профиль плохо выдерживает зимнюю «снежную шапку». Поэтому, если зимой вы живете в городе, то по окончанию сезона крышу такой теплицы (весенне-летний вариант) нужно или разбирать, или укреплять дополнительными «зимними» столбами-подпорками.

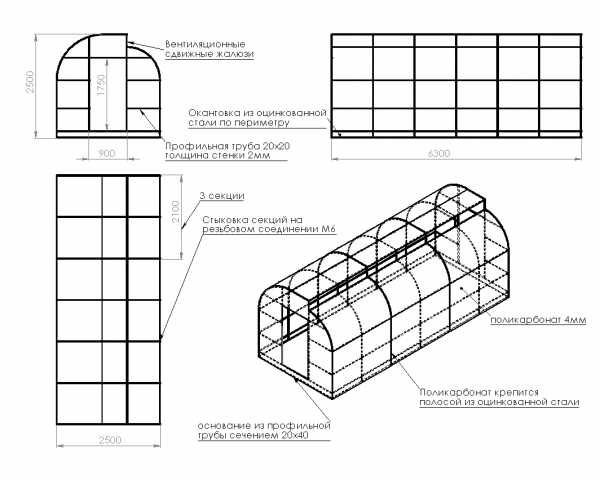

Чертежи систем из профильной трубы с размерами вы можете увидеть на этой странице.

Так выглядит каркас из профиля «в живую»

Чертежи тепличных конструкций из поликарбоната ↑

В последние годы сотовый поликарбонат применяется при строительстве все чаще и чаще. Это обусловлено следующими свойствами материала:

• высокая технологичность – материал раскраивается даже при помощи обыкновенного монтажного ножа;
• легкость – в 16 раз легче традиционного стекла;
• надежность – поликарбонат в 200(!) раз прочнее стекла;
• гибкость;
• хорошие светопропускные качества (до 85%);
• низкая теплопроводность.

Данный чертеж представляет конструкцию арочного типа. Наш выбор не случаен. Хотя материал может использоваться для строительства всех без исключения типов теплиц, именно в арочных он является оптимальным вариантом для покрытия [рисунок №4].

Рисунок №4. Чертежи парников из поликарбоната своими руками

Особенности проекта:

• арочная система замечательно подходит как для малых приусадебных, так и для коммерческих фермерских тепличных комплексов;
• данный каркас может быть установлен на фундамент (ленточный или столбчатый), а так же использоваться без фундамента, в качестве легкой переносной весенней теплицы;
• для изготовления дуг в домашних условиях традиционно применяются профильная стальная труба или ПВХ-трубы диаметром 1 дюйм. Кроме того, можно приобрести готовые металлопластиковые тепличные дуги;
• при ширине теплицы 3,8 метра, оптимальная высота конструкции (без учета фундамента) – 1,9 метра. Расчет основан на стандартной высоте листа поликарбоната (2,10 метра) и соответствующем радиусе дуг каркаса.

Арочные постройки бывают разными: для дачи…:

Арочная тепличка для дачи

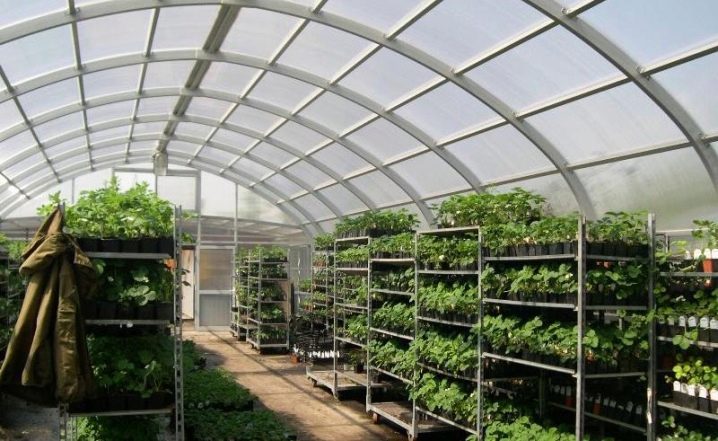

… и для коммерции:

Выращивание рассады на продажу

Вот, собственно, и все на сегодня. Теперь вам нужно определиться с выбором и можно приступать к следующим этапам приусадебного тепличного зодчества – выбирать правильное место, закупать необходимые материалы и оборудование и браться за строительство. Дерзайте!

Сколько метров профтрубы нужно на 6-метровую теплицу

При расчете количества профиля для строительства арочной теплицы нужно учесть, что арки устанавливаются с шагом в 1 метр. Таким образом, потребуется:

1. Для основания каркаса: 3+3+6+6 =18 м.
2. Вертикальных частей стенок (0,75 м) с учетом заглубления (0,25 м) в фундаментную конструкцию: (0,75+0,25)*14 шт. = 14 м.
3. Дугообразных элементов стен. Длину окружности определяем по формуле с=2πr. Величина радиуса окружности равна разности величин высоты теплицы (2,1 м) и прямого участка стен (0,75 м). Длина дугообразных элементов из профильной трубы будет составлять половину длины окружности. Общее количество профиля для изготовления всех дуг составит: (2,1-0,75)*3,14*7 шт. = 29,67 м.
4. Горизонтальных направляющих: 6*4 шт. + 2,8*2 шт. = 29,6 м.
5. Распорок: 1,5*4 шт. = 6 м.
6. Двери с двух торцов: (0,95*2+2*2)*2*2 = 23,6 м.

Итого для сборки каркаса своими руками общая длина профильного проката — 18+14+29,67+29,6+6+23,6 = 120,87 м. Учитывая, что длина проката составляет 6,05 м, то купить следует не менее 20 хлыстов.

Видео: строим теплицу с деревянным каркасом

Видеоролики наглядно демонстрируют ход работ по сооружению разных видов деревянных парников.

Видео: Строительство теплицы своими руками из дерева и полиэтилена

Видео: Возведение дачной теплички из оконных блоков

Видео: Нюансы сборки деревянной рамы, монтаж каркаса на ленточное основание

Самодельная теплица из дерева – отличный вариант для начинающего дачника. Сооружение простой двускатной или односкатной модели не вызывает каких-либо трудностей. Главное – правильно подобрать древесину, обработать деревянные заготовки, возвести фундамент и придерживаться технологии сборки.

Теплицу на даче можно изготовить из различных материалов. Выбор будет зависеть от личных предпочтений хозяина участка и количества свободных денежных средств. С помощью дерева можно изготовить подобную конструкцию быстро и без больших финансовых затрат.

Деревянный брус является надежным материалом, который можно приобрести практически в любом большом строительном супермаркете. По долговечности бруски немного отличаются от металла, но если их обработать специальной пропиткой, то получится продлить возможный период их службы. Деревянные теплицы могут служить примерно 5-7 лет, а в некоторых случаях еще дольше. Все будет зависеть от климата местности, где устанавливается конструкция.

Для строительства теплицы не обязательно приобретать дерево дорогих пород, так как оно будет служить не намного дольше. Рекомендуется выбирать промышленные сорта дерева. В процессе выбора следует обращать внимание на качество материала, технические параметры и количество дефектов. Для изготовления теплицы лучше всего использовать брус без сучков, который тщательно просушен.

Сборка теплицы из поликарбоната — особенности монтажа конструкции своими руками

Собирать тепличную конструкцию можно по разным схемам, поскольку они зависят от того, какой формы будет сооружение, какой материал был использован для выполнения основы и финишного покрытия. Так, как в подавляющем большинстве случаев тепличные постройки возводятся с применением листов полимерного пластика, ниже речь пойдет именно о сборке теплицы из поликарбоната.

Выбор места расположения

Прежде, чем заняться самой теплицей, нужно правильно выбрать место для нее. Это должна быть ровная площадка, чтобы каркас располагался ровно, без перекосов. Место должно быть солнечное, не затемненное деревьями или постройками.

Кроме того, необходимо, чтобы участок был достаточно просторный: это позволит: и работать свободно при постройке тепличной конструкции, и уход за сооружением можно будет выполнять без затруднений.

Фундамент: строить или нет?

Многие производители советуют устанавливать тепличные конструкции без строительства фундамента. Даже для этого снабжают каркас специальными Т-образными ножками, чтобы конструкция была прочно закреплена.

Но, как показывает практика, стоить фундамент все же нужно: так и основа будет более прочно закреплена и элементы основы, которые соприкасаются с почвой, будут сохраняться намного дольше в первичном состоянии.

Совет: Конечно, изготавливать ленточный фундамент для установки поликарбонатной теплицы нет необходимости, а вот выполнить основу из бруса — вполне доступно, да и изготовить ее можно в очень короткие сроки.

Главное — обработать материал специальными средствами, чтобы предохранить древесину от влаги. Устанавливают материал обычно на бетонные кубики, которые вкапывают в почву. На шестиметровую постройку их нужно 10 штук: на каждую сторону по четыре и по одному на середину торцов.

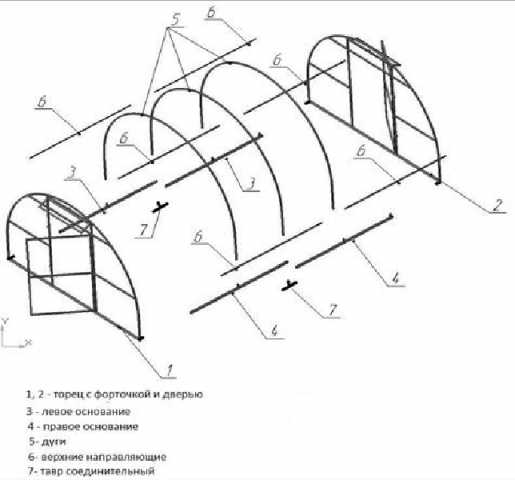

Монтаж каркаса

Для этого нужно подготовить:

1. Инструменты: керн, отвертку, молоток небольшого размера, шуруповерт. Болгарку, а к ней диск по бетону — он отлично подходит для резки листов поликарбоната.
2. Ровную площадку. Она нужна, чтобы можно было удобно и правильно собрать каркас, вырезать торцевые стороны поликарбонатного полотна.

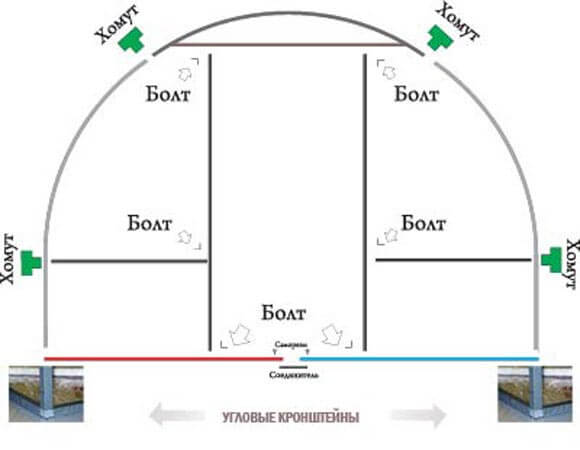

Если арки разборные, то сначала собираем их. Начинать монтаж теплицы из поликарбоната лучше с торцов: собрать их и установить на место на фундаменте, укрепив рейкой, чтобы не падали. Потом подходит очередь не торцевых арок.

Первую готовую крепят к торцевому элементу каркаса горизонтальным профилем, а затем собирают следующую, и так до конца сооружения.

Причем, сначала можно крепить только одни горизонтальные перекладины, чтобы основа могла стоять, а остальные потом, когда весь каркас будет собран.

Важно

Самое главное, в процессе сборки — контролировать расстояние между горизонтальными и вертикальными деталями. Они должны быть такими, как указано в инструкции, а поскольку во время работы их можно нечаянно сдвинуть, вот для этого и нужно регулярно измерять все расстояния и лишь после этого фиксировать жестко.

Но можно поступить и по другому. Бывалые огородники рекомендуют собирать конструкцию ногами вверх, а потом, когда монтаж будет завершен, поставить каркас на место уже правильно, укрепить и лишь после этого уложить поликарбонатный материал.

Монтаж дверей и форточек

Если не во всех, то во многих покупных теплицах форточки расположены не только на поверхности крыши, но и в двери.

Важная деталь: Специалисты советуют сборку двери поликарбонатной теплицы выполнять в такой последовательности: сначала полностью собрать каркас, а потом уже навешивать листы.

Дверь собирать намного легче, чем форточку, только нужно не забыть про диагональную распорку.

Если хочется, чтобы форточка открывалась в ту же сторону, что и дверь, то придется прикрутить поверх дверной петли петлю форточки.

Сомневаться не стоит — все будет работать отлично, и ничто ничему мешать не будет. Проверено. После того, как будет установлен поликарбонат, устанавливаются все дистанционные фиксаторы.

Форточки в поверхности крыши тоже требуют особого внимания, особенно в том случае, когда ширина между дугами изменялась: чтобы сделать конструкцию каркаса более прочной многие покупают дополнительные дуги.

В таком случае можно просто сделать форточку уже, укоротив ее по ширине болгаркой.

При посадке форточки на место нужно следит, чтобы все углы были строго 90°: герметичность кровли очень важна и нельзя допустить появления щелей.

Установка поликарбоната

Все достаточно просто: следуя инструкции с рекомендациями как собирать парник из поликарбоната, взять лист, перебросить его через теплицу и зафиксировать в нескольких местах. Если этого не сделать, то даже при небольшом порыве ветра полотно может улететь к соседям. Следующий лист укладывается внахлест и тоже фиксируется. И так до конца.

На заметку: Можно собрать конструкцию и по-другому: соединить полотна Н-образным профилем, а потом уложить его на каркас и зафиксировать.

После этого монтируются полотна на торцы. Тут все немного сложнее: нужно очень аккуратно вырезать проем для двери. Здесь тоже можно поступить по-разному: вырезать сплошное полотно, или разделить его на три части — две боковые детали и одна центральная. Как поступить — каждый решает сам. В последнюю очередь выполняется остекление форточек и дверей.

Чертежи и расчеты

Проект будущей теплицы следует планировать исходя из стандартных размеров используемых материалов:

• Расчеты для арочной теплицы выгодно производить на длину опорной арки, равную 6 метрам. Высота готового сооружения будет 1,9 м, что достаточно для комфортного нахождения внутри даже очень высокого человека. Ширина 3,8 м позволит сделать две широкие грядки или три узкие с двумя техническими проходами.
• Длина стандартного листа поликарбоната 6 метров, длина профильной трубы 6 или 12 метров. Ширина пролета между несущими стойками 1 м.
• Обязательно верхняя и серединная обвязка. Длина профиля соответствует длине сооружения.
• Дополнительные трубы для сооружения двери и фрамуг.
• Ширина поликарбонатного листа составляет 2,1 м. Три состыкованных внахлест листа достаточно для шестиметровой теплицы.
• Плюс один лист на торцы, стены и форточки.
• Если теплица с двускатной крышей, то в ней можно спроектировать дополнительно боковые фрамуги для проветривания. В арочной теплице этого не делают.
• Расчет двускатной теплицы ведут из желаемых ее размеров. Для уклона крыши достаточно угла в 30 градусов. Стандартная высота стенки 2 м.

Чертеж строят на миллиметровке или, для тех, кто имеет такие навыки, в компьютерной программе. Самую простую программу для 3D-моделирования предлагает Google SketcUp.

Как покрыть теплицу поликарбонатом: принципы установки и правила крепления покрытия

Поликарбонат в качестве покрытия теплиц привлекает прочностью и устойчивостью к атмосферным невзгодам. Перечень его убедительных плюсов увесисто дополняют заманчивые технологические возможности. Материал гибок, легко раскраивается, несложно монтируется. Подходит для обустройства «зеленых домиков» скатной и арочной конструкции. Умелым рукам домашних мастеров не грозят малейшие затруднения, если предварительно вооружиться не только любимым инструментом, но и сведениями о том, как покрыть теплицу поликарбонатом с перспективой долгой безупречной службы.

Лучшие проекты

Заслуживают внимания следующие модификации:

Пользуется популярностью теплица Иванова, применены решения:

• скат на южной стороне крыши имеет большой уклон, чтобы солнечные лучи падали на него перпендикулярно (сводится к минимуму коэффициент отражения);
• северная стена обшита фольгой;
• действует рекуперация: теплый воздух из-под крыши прогоняется вентиляционной системой по проложенным в грунте трубам, отдавая свое тепло.

Многие садоводы создают свои версии, заимствуя наиболее удачные решения у описанных теплиц. Видео по теме

Как построить теплицу своими руками:

Правильно построенная теплица не только обеспечит семью витаминами зимой, но и позволит заработать. Ведь свежие овощи в холодное время года неизменно пользуются высоким спросом. Для начала можно набить руку на небольшой тепличке, а затем расширить ее до крупного тепличного хозяйства.

Правила крепежа поликарбоната

Теплицы из поликарбоната прямоугольные следует правильно перекрыть листами. От этого будет зависеть качество выполненных работ. Надо соблюдать некоторые условия, что бы после не пришлось переделывать.

Подготовка

Для начала делаем подготовку материала.

• С двух сторон листа снимаем пленку на 10-т см. Здесь будет крепиться лента перфорированная (можно применить алюминиевую);
• Удаляем временные наклейки по краю листов. По контуру верхнего края приклеиваем ленту герметезирующую. А нижний край обрабатываем перфорированной. Обязательно следует обработать обе стороны панели;
• Для качественного крепления панелей специалисты рекомендуют использовать U– образный профиль или F- образный. Далее делаем отверстия в нижней части листа при помощи дрели, их диаметр должен быть 3 мм. Они помогут оттоку осадков.

Правила крепления листов

Поликарбонат является хорошим материалам. Но и как все материалы его соединения следует выполнять согласно следующих правил.

• Для покраски каркаса отдайте предпочтение светлым тонам. Этим вы избежите дополнительного нагрева. Темные цвета быстрее прогреваются, и при соприкосновении с поликарбонатом прогрев будет происходить гораздо быстрее и материал будет терять прочность;
• Ребра листов должны давать беспрепятственно сходить осадкам, а не наоборот;
• Стыки листов обрабатывайте специальным профилем, который будет защищать линию соединения;

Внимание: Если стыковка элементов будет выполняться в нахлест, соединения в таком случае обрабатывайте скотчем. Этим вы избежите попадания влаги в стыки элементов, и предотвратите линзования в солнечную погоду.

• При монтаже листов к каркасу конструкции, применяйте специальные термошайбы или используйте уплотнители. Все элементы крепления делаются со специальной ножкой, которая выполняется по длине листа, они полностью предназначены именно для этого инее продавят поверхности листа;
• Отверстия для крепежа следует выполнять на 5 мм больше, от самой ножки. После надеваете полиуретановое кольцо, оно будет служить для уплотнения соединения и не позволит влаге проникнуть в область соединения. Винт сделан таким образом, что при крепеже он просто развальцовывает поверхность, что и служит гарантией для выполнения качества соединения;
• В местах соединений, применяйте специальные заглушки;
• Если вы выбрали лист с толщиной в 4-ре мм, тогда расстояние между соединениями должно быть порядка 40-50см. При выборе листа в 6-ть мм. соединение выполняется не чаще, чем через каждые 60 см. Такой размер предусмотрен и для горизонтального и вертикального крепежа;
• Сразу определите сторону для выполнения крепления. На заводах на материал наносится пленка с двух сторон, это делается для транспортировки материала. Одна сторона покрывается белым или прозрачным цветом, а другая, как правило, голубым. Та что голубым и предохраняет от ультрафиолета, крепите правильно, иначе получите обратный эффект/ Можете удалить голубую пленку и после установки;
• Ели ширина листа применяется более одного метра, следует использовать дополнительные виды крепления по всей длине. Если этого не сделать, листы материала могут сместится под давлением снега в зимний период;
• Не переусердствуйте при закручивании болтов, можно повредить поверхность листа или его деформации;/

Уход за поликарбонатом

Правильный уход за конструкцией продлит его срок службы.

• Применяйте для обработки поверхности только мягкое средство, не следует применять различных растворителей. Так же не используйте абразивив, которые могут повредить поверхность. Не забывайте, она защищает от ультрофиолетовых лучей;
• Вблизи теплицы не разводите огня. Поликарбонат не загорится, но оплавления могут быть;
• Не применяйте садовый инвентарь для удаления снега, вы можете повредить поверхность.

Теплица готова и рекомендации мы дали . Надеемся конструкция выполненная своими руками будет долго служить своим хозяевам.

Создание каркаса

Для создания каркаса лучше всего использовать профилированную трубу с сечением 40х20 мм для рам и 20х20 мм для распорок. Отмеряют нужную длину и нарезают необходимое количество отрезков трубы. После начинают выполнять крепление внутренней стороны каркаса к стене. Для этого можно использовать кронштейны или хомуты. Если материал стены позволяет, то можно выполнить крепление труб при помощи дюбелей. Также выполняют фиксацию наружных опор

Важно! От свеса кровли крыши дома до самой верхней точки пристенной теплицы должен остаться пропуск не менее 40 см. Иначе нарастающие с крыши дома сосульки могут повредить крышу теплицы.

Затем от внутренних труб устанавливают горизонтальные поперечные трубы, которые направляют от стены до наружных опор. Выполняют их крепление (можно выполнить винтовое соединение или применить сварку). После приступают к монтажу стропил. Их наклон может быть произвольным, но не менее 30 градусов. Длина стропил должны быть такой, чтобы они выходили за внешний край каркаса до 25 см. Также на данном этапе необходимо продумать наличие форточки, чтобы создать естественную вентиляцию внутри пристенного парника.

Если приставную теплицу к дому планируют сделать более 2 м, то требуется установка дополнительных распорок.

По завершении сборки каркаса профилированную трубу желательно окрасить, чтобы предотвратить появление коррозии.

Виды комплексов для профессионального выращивания растений

Размер и тип промышленной теплицы определяется потребностью фермерского хозяйства и финансовыми возможностями инвестора. Современное тепличное сооружение представляет собой несколько блоков с собственными системами поддержания микроклимата. Каждому виду растений в таком модуле создаются индивидуальные условия, чтобы урожайность была максимальной.

Фермерская теплица арочной формы

В зависимости от условий эксплуатации такие конструкции делятся на два типа:

1. Круглогодичные.
2. Сезонные (весна-осень).

Обязательны системы дренирования, отопления, полива, освещения и вентилирования

Строительство промышленных теплиц производится на участках:

• с плодородной почвой;
• имеющих чистые источники воды;
• с минимальным уклоном;
• защищенных с северной стороны от ветра деревьями или строениями.

С одной стороны, высокую теплицу необходимо воздвигать в небольшой низине, а с другой – грунтовые воды в этом месте должны находиться достаточно глубоко, чтобы не оказывать вредного влияния на микроклимат и растения внутри.

Важно! Большие оранжереи обладают высокой парусностью. Обустраивать их следует на защищенных от ветра участках, так чтобы между землей и основанием конструкции не оставалось пространства

Конструктивно промышленные теплицы бывают арочными, стрельчатыми, одно- и двухскатными, прямыми, блочными или ангарными. Каркас делается из металлоконструкций, древесины или пластика. А в качестве укрывного материала используется полиэтилен, поликарбонат или стекло.

Схема фермерской теплицы стрельчатого вида

По технологии выращивания они подразделяются на пять типов:

1. Почвенные (грунтовые).
2. Стеллажные.
3. Субирригационные.
4. Гидропонные.
5. Смешанные.

Методик закрытого выращивания плодовоовощных растений множество и постоянно появляются новые. Проектировщики вынуждены следовать за новшествами агротехнологий и регулярно обновлять список модификаций. Но в большинстве ситуаций строительство промышленных теплиц предполагает индивидуальный подход. Прежде чем выбрать тип конструкции анализируется множество нюансов, и только потом начинается проектирование оригинальной оранжереи.

Сборка каркаса промышленной теплицы

Возведение фундамента

Если хозяин участка определился с выбором места для постройки тепличной конструкции, необходимо приступать к непосредственному строительству. Начать следует с основания. Фундамент — это самая главная часть любой постройки. За счет возведения основания можно будет поддерживать благоприятный микроклимат внутри строения и создать опору для несущих балок.

Схема видов теплиц.

Если было принято решение приобрести уже готовую конструкцию, то стоит отметить, что многие производители предпочитают реализовывать фундамент, выполненный из металла. Но любой любитель растений в 90% случаев отдаст предпочтение стандартному бетонному ленточному основанию. Чтобы правильно выполнить такое устройство фундамента, нужно:

1. Выполнить замеры и уже на их основании сделать разметку.
2. После того как будет сделана разметка, нужно установить деревянные колышки по будущим углам и провести веревку.
3. Далее занимаются рытьем котлована. Глубина основания будет зависеть от промерзания грунта и особенностей климата. Необходимо будет углубить ленточную кладку не менее чем на полметра. Опытные строители уверяют, что устройство фундамента ниже уровня земли на 1 м позволяет сохранить в холодное время года более 10% тепла.
4. В углах котлована ставят столбы — это основа. Если несущая конструкция выполнена из дерева, то часть ее, погруженную в землю, либо обжигают, либо тщательно обрабатывают смолой. Это позволит продлить срок эксплуатации «изделия».

Крепление листов

Для крепления обрешетки используются саморезы, при выборе которых учитывается материал и форма сооружения. Чаще всего это крепежи под плоскую или накидную головку. В некоторых случаях используются термошайбы. Выгода применения последних очевидна:

• ножка, благодаря опоре на каркас, противодействует смятию листа;
• отсутствуют «мостики холода», которые создаются саморезами;
• обеспечивается должный уровень герметичности, а также прочности соединения.

Термошайбы включают защелкивающуюся и уплотнительную крышки, пластик с ножкой. Однако в применении такого крепления есть один недостаток – выпуклая форма, которая может ухудшить перемещение снега. Следовательно, шайбы лучше использовать или для арочных конструкций, или для имеющих значительный запас прочности.

В иных случаях эффективнее применить саморезы с наиболее плоской шляпкой. Тогда скольжение осадков будет без преград.
