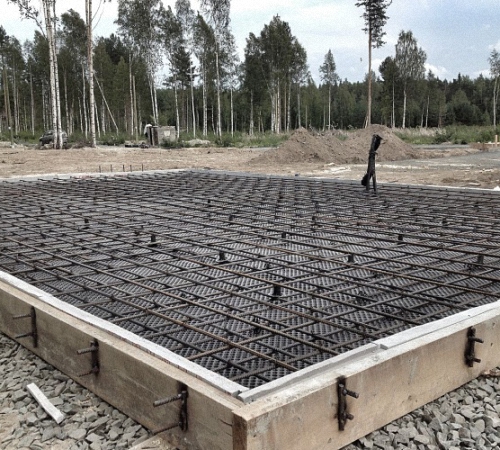

Технология возведения фундаментной плиты от А до Я

Влияние уровня подземных вод на техническое состояние фундамента

Влияние грунтовых вод на фундамент было бы несущественным, если бы в их составе не присутствовали растворы различных солей и прочие химические соединения.

Чистая вода для бетона не так страшна, зато в агрессивной химической среде он быстро разрушается – расслаивается, покрывается рыхлым налетом светлого оттенка, похожим на гипс. Не заставляют себя ждать и микроорганизмы – плесень и прочие грибки.

Главной опасностью при строительстве дома на воде является процесс вымывания минеральной составляющей грунтов – восходящая суффозия. Устойчивость почвы при этом снижается настолько, что даже строительство легкого здания в этом месте становится проблематичным.

Сам процесс строительства фундамента для дома на почвах с близкой водой осложняется из-за потери плотности дна котлована. В результате грунт, на который должна опираться фундаментная подошва, теряет свои несущие свойства. Поэтому в первую очередь застройщику приходится заниматься обустройством дренажной системы и решать вопрос по месту отведения грунтовой воды.

Правила строительства ленточного фундамента

Ленточный фундамент рекомендуют сооружать на плотных, сухих почвах с глубоким залеганием подземных вод и неглубоким уровнем промерзания почвы. Такой фундамент целесообразно оборудовать для постройки домов не очень большой площади, в которых можно устроить подвал, цоколь.

Перед решением о возведении монолитной ленты нужно знать эти правила:

1. если уровень грунтовых вод (УГВ) высокий, то возводить следует ленту нормального заглубления — то есть ниже глубины промерзания грунта (см. таблицу ниже), примерно на 20 см.
2. при низком УГВ, не пучинистом и устойчивом грунте, и небольшом доме (не более 2-х этажей), допустима мелкозаглубленная лента — заглубление около 50 см. Если дом легкий и грунт скальный возможно и заглубление меньше, но лучше не рисковать, или если хочется сэкономить, посоветоваться у специалиста.
3. при неустойчивых, пучинистых почвах (глинистые, торфяные и т.п., которые впитывают много влаги, и при замерзании увеличиваются в объеме, толкая фундамент), склонных к просадке, при значительном уклоне рельефа местности, лучше отдать предпочтение монолитной плите или столбчатому фундаменту.
4. и еще — если есть сомнения относительно МЗФЛ — заливайте ленту нормального заглубления, и будете спать спокойно. Ведь неправильно спроектированный фундамент может привести к последствиям в результате которых вся работа пойдет на смарку, и особенно печально когда негативное влияние разрушающегося фундамента проявится после возведения коробки дома.

На заметку — для определения УГВ следует выкопать яму или скважину глубиной 2 метра, и накрыв ее наблюдать в мокрое время года — если в ней стоит вода, значит УГВ высокий.

Таблица глубины промерзания грунтов по России, СНИП

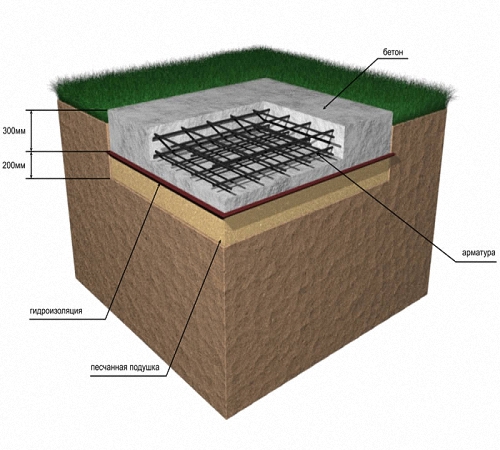

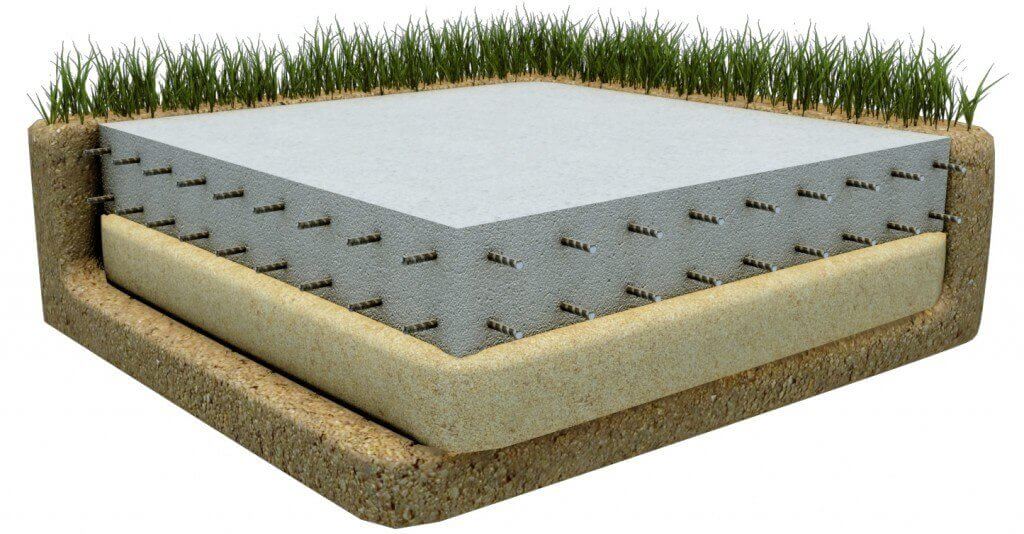

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

• Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
• Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
• Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
• Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
• Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
• Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
• Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Каким бывает «плавающий» фундамент?

А ведь это – не только плита. «Плавающими» строят и ленточный фундамент, и столбчатый. Но «плавающая» плита – это, конечно, классика такого типа оснований. Она предназначена для достаточно тяжелых строений и вполне сойдет даже для двухэтажной бани.

Ленточный «плавающий» фундамент – это основание исключительно для легких построек. Размещена такая лента на песочной подушке, практически не заглубленной. Каркасные и деревянные бани на ней можно строить, другие конструкции – нет. Сама технология очень проста:

• Шаг 1. Роем траншею по всему периметру будущей бани – 60 см глубиной и столько же шириной.
• Шаг 2. На дно траншеи кладем подушку из щебня, в 20 см толщиной. Поверх – увлажненный песок, который хорошо трамбуем.
• Шаг 3. Два-три дня поливаем этот песок и трамбуем еще специальным щитком.
• Шаг 4. Ставим опалубку и укладываем арматуру.
• Шаг 5. Заливаем бетон в опалубку – качественный, такой же марки, что и при обычном строительстве фундамента.
• Шаг 6. Накрываем фундамент полиэтиленовой пленкой и оставляем на неделю.

Просто и легко, а главное – недорого. Единственный момент: этот фундамент нельзя строить на участках с большими перепадами высот.

А вот «плавающие» столбики идеально подходят для каркасно-щитового строительства. Эти столбики опираются на специальную бетонную плиту, которая по диаметру в два раза больше их. Плита – на песчаной подушке. Обходится такой фундамент совсем дешево, но на нем ставить можно только очень легкую каркасную парную.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Строительство фундамента на склонах

В идеале здание лучше всего строить на ровных поверхностях, а если поверхность бугристая, то перед строительством фундамента ее следует выровнять. Но бывает и по-другому: в соответствии с проектом здание нужно возводить на склоне холма.

Рассмотрим простой пример. Пусть на склоне холма уже построено здание, состоящее из двух частей — крыльца и основной части дома, причем фундамент крыльца и основной части заглублен одинаково относительно линии горизонта или уровня.

Тогда получится, что относительно линии склона холма заглубление у крыльца и основной части дома будет различным. Пусть крыльцо будет расположено ниже основной части дома. Соответственно, его заглубление будет меньшим относительно склона.

Тогда в зимний период, при наступлении заморозков крыльцо под действием сил морозного пучения будет подниматься выше, чем основная часть за счет действия на крыльцо больших сил морозного пучения, что приведет к деформации всего строения. Чтобы избежать таких ситуаций фундаменты на склонах строят относительно линии самого склона.

В этом случае относительно линии горизонта нижележащая часть строения будет сильнее заглублена, чем вышележащая, однако относительно линии склона заглубление для всех частей здания будет одинаковым и при действии пучинистых сил все части здания будут подниматься на одну и ту же высоту без перекосов и деформаций самого здания.

Ленточный фундамент на склоне делают ступенями. Высота и длина уступов обычно равна примерно 0,5 и 1 метр соответственно. Допустимыми являются и более мелкие ступени, однако если ступени совсем мелкие, то такое строение просто может со временем соскользнуть вниз со склона.

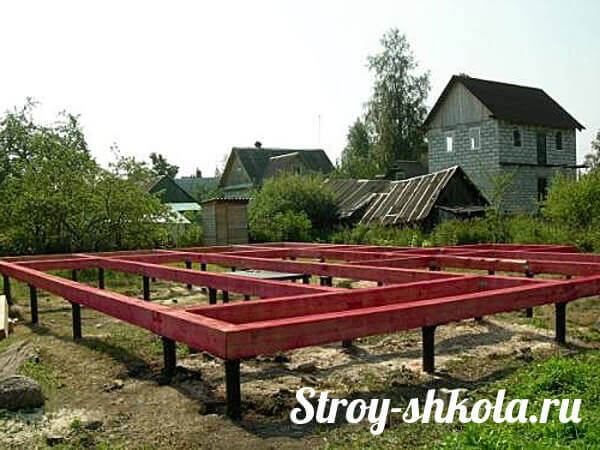

Свайный фундамент своими руками: пошаговая инструкция

Свайный фундамент — основание, состоящее из вертикально установленных в земле элементов, связанных между собой, которые воспринимают суммарный вес строения и всех действующих нагрузок.

Свайные фундаменты в России в сфере частного домостроения стали широко использоваться 15-20 лет с появлением каркасного строительства и легких штучных стройматериалов.

Сегодня в средней полосе нашей страны каждый десятый коттедж возводится на свайном фундаменте, а в северных и южных регионов таких строений примерно 50%.

Сфера применения свайных фундаментов

Выбор в пользу свайного основания целесообразен в следующих случаях:

1. Характеристики грунта на участке не позволяют использовать фундаменты мелкозаглубленного и наземного типа. К таким грунтам относятся: торфяники, болотистые почвы, нестабильные суглинки, пучинистые, лёссовидные и набухающие грунты, плывуны и пр.
2. Высокий уровень залегания грунтовых вод на участке, а также существующая угроза подтопления в период сезонных паводков.
3. Строительство осуществляется в сейсмически неблагоприятном регионе.
4. В районах вечной мерзлоты или при промерзании грунтов более 2 метров.
5. Наличие перепадов высот на участке, строительство дома на склоне.

На грунтах со средними характеристиками, где возможно устройство наземного фундамента выбор в пользу свай позволяет существенно сократить объем земляных и бетонных работ, что приводит к снижению стоимости строительства.

Основание на сваях отлично подходит для деревянных, брусовых и каркасных домов, а также строений из легких штучных материалов: газо- и пеноблоков, силикатного кирпича, керамзито- и шлакобетона.

Для коттеджей из железобетонных плит и керамического кирпича использовать свайный фундамент также возможно, но при этом нагрузку, как правило, воспринимают не отдельные опоры, а свайные кусты, расчет которых должен производить только профессионал.

Свайный фундамент: плюсы и минусы

Достоинства свайных опор, используемых в качестве фундамента:

• универсальность, могут применяться для широкого диапазона грунтов;
• возможность сэкономить на земляных и бетонных работах;
• возможность применения на участках со сложным рельефом;
• минимальный уровень механизации, можно сделать своими руками;
• высокая надежность и несущая способность;
• оперативное возведение в любое время года;
• возможность сохранить существующее благоустройство на участке;
• низкая стоимость в сравнении с плитно-монолитным основанием.

Недостатки:

• необходимость проведения расчетов;
• при неправильном расчете возможно усадка и деформация основания;
• отсутствие подвального помещения;
• невозможность устройства на скальных и плотных грунтах;
• обязательно утепление и качественная гидроизоляция наземной части;
• сложности с обвязкой — соединением свай в единую конструкцию.

Почти все минусы свайного фундамента вполне устранимы, если подойти к проектированию, расчетам и строительству ответственно. Сделать это помогут действующие нормативные документы, которые рекомендуется изучить перед началом работ.

Разновидности

Ленточный фундамент разделяют на типы: по глубине размещения, по виду конструкции, а также по способу технической реализации. Разновидности отличаются по стоимости, по несущей способности и выбираются исходя из условий эксплуатации.

Глубина заложения

Глубину заложения выбирают в зависимости от типа почвы, веса здания, уровня грунтовых вод. Выделяют три разновидности:

• Заглубленный;

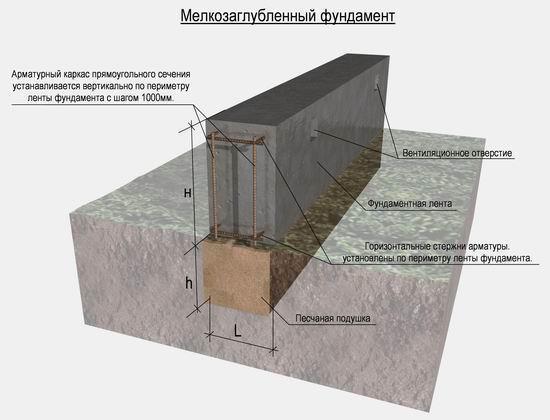

• Мелкозаглубленный:
• Незаглубленный.

В индивидуальном жилищном строительстве чаще всего используется закладка на небольшую глубину.

Как рассчитать глубину заложения

Создание надежного основания невозможно без учета геологии, климата, особенностей проектируемого сооружения. Расчет проводится на основе следующих сведений:

• Глубина залегания грунтовых вод;
• Характер грунта – глинистый, болотистый, песчаный или иной;
• Глубина промерзания почвы;
• Вес здания;
• Наличие подвала;
• Изменение температуры в течение года.

Вычисления требуют определения многих параметров, а также учета требований строительных норм и правил: СП , СНиП 23-01-99. Характеристики определяют по сводным таблицам.

Глубина промерзания грунта по городам

Таблица 1. Величина промерзания почвы, регион – Московская область

Чтобы выполнить грамотный расчет, следует воспользоваться одним из многочисленных онлайн-калькуляторов, представленных в интернете, либо обратиться в строительную фирму.

По принципу устройства

Ленточный фундамент представляет собой слой железобетона, расположенный по периметру здания. В отличие от плитного, устанавливается только под несущими стенами. Обычное ленточное основание обустроить не сложно, оно широко применяется в малоэтажном строительстве.

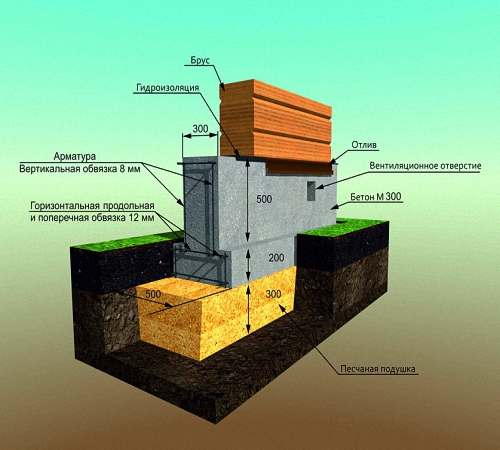

Схема устройства ленточного фундамента

В особо сложных случаях используется ленточно-свайный фундамент. Он необходим при большом весе дома. А также, когда сооружение возводится на слабых, пучинистых грунтах. Сваи позволяют опереть здание на глубинные слои почвы, которые не подвержены промерзанию.

По техническому исполнению

Есть три вида ленточного фундамента, отличающихся по способу выполнения: сборный и монолитный. Сборный составляют из отдельных блоков, иногда применяют кирпичи. Наличие швов делает конструкцию более слабой, чем другие виды оснований.

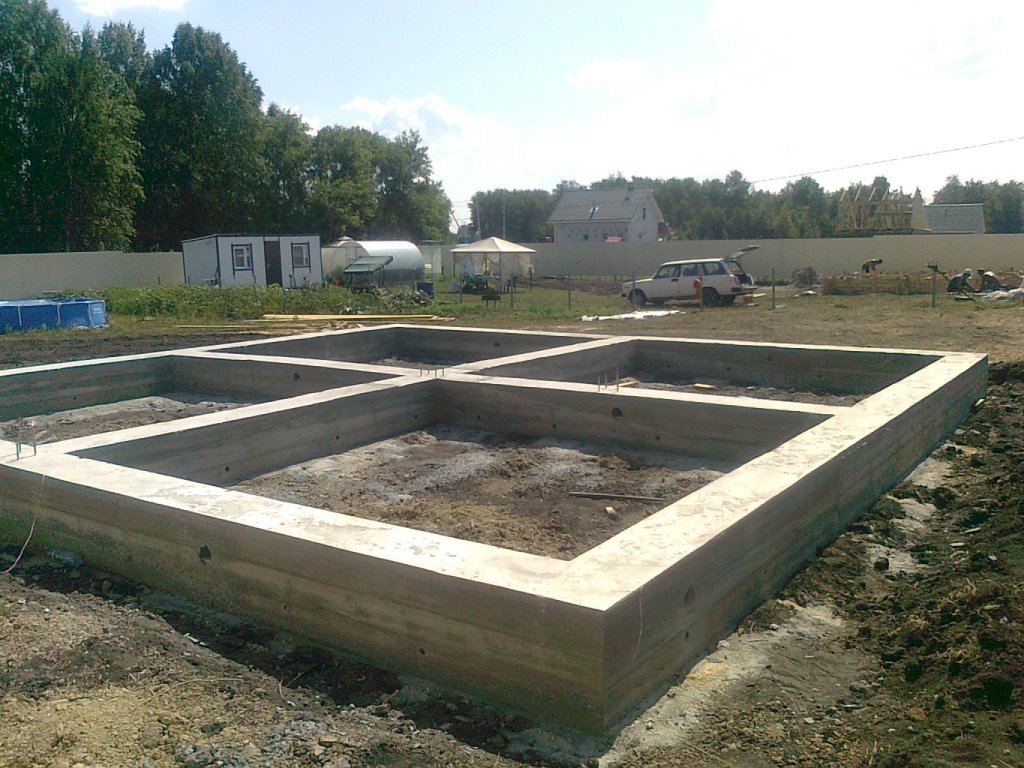

Готовый фундамент с цокольными рядами кирпича

Монолитный является самой прочной и долговечной разновидностью, стоимость его также получается выше. Чтобы сэкономить, делают комбинированное основание. Подземная часть заливается бетоном, а цоколь изготавливается из кирпича.

В чем преимущества

Виды свай

Ленточный фундамент со сваями имеет ряд преимуществ:

• возможность устанавливать на любом составе почвы и площадках со сложным рельефом;
• опоры забиваются в плотные слои земли, а верхняя конструкция располагается на рыхлом грунте;
• минимальное использование строительной техники и сырья (требуется устройство для ввинчивания опор и бетономешалка);
• конструкция выдерживает небольшие толчки и движения почвы;
• набивные сваи можно делать самостоятельно из подручного материала;
• для буронабивных опор рекомендуется делать опалубку квадратной или круглой формы;
• технология рассчитана на повышенное расположение грунтовых вод;
• основание возводится за несколько дней, после застывания бетона можно приступать к установке стен.

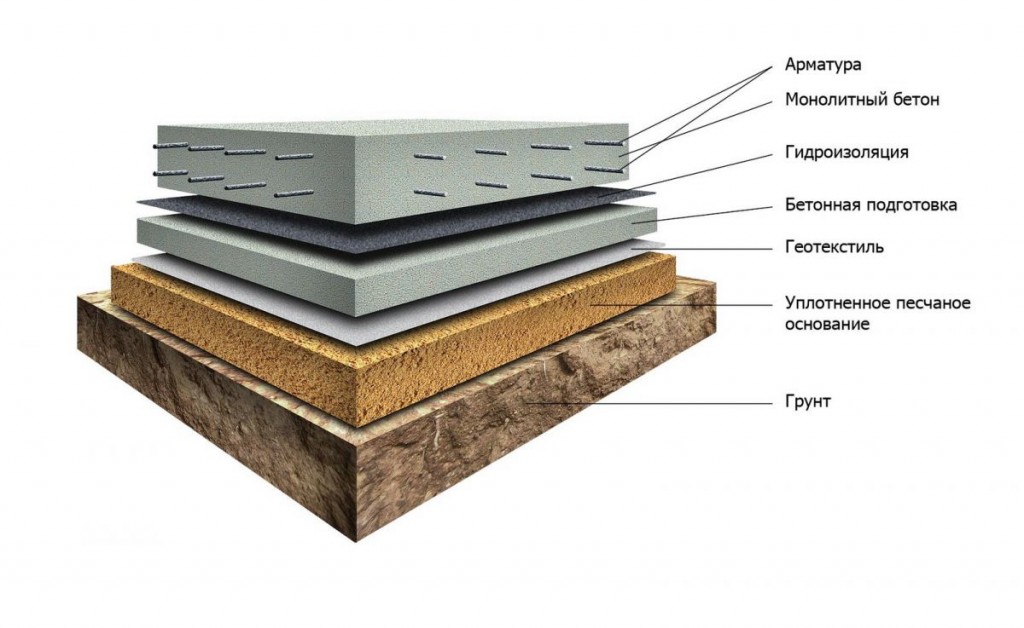

Как сделать плавающий фундамент своими руками?

Если грунтовые воды залегают близко к поверхности, можно выполнить работы по устройству так называемого плавающего фундамента. Пирог такого основания включает в себя следующие слои (начиная с самого нижнего):

• утопленный грунт;
• песчано-гравийная утрамбованная подушка;
• бетонное монолитное основание;
• слой пароизоляции;
• слой теплоизоляции;
• слой гидроизоляции (обычно это полиэтиленовая пленка);
• армированная бетонная стяжка.

Сама технология строительства фундамента для дома имеет определенные особенности для каждого отдельного случая. Это зависит от того, на каком типе грунта производится строительство дома, какие особенности рельефа местности наблюдаются, какой дом ставится (каркасный, более массивный).

Сам процесс сооружения плавающего фундамента для дома включает в себя такие этапы:

1. Копка котлована, размеры которого соответствуют размерам будущего дома. Глубина должна в точности определяться проектом, зависит она не только от того, как близко залегают грунтовые воды, но и где находится точка промерзания грунта. Дно котлована нужно утрамбовать, делать это надо равномерно. Нельзя оставлять участки или ямы с песком, заполненные влагой, разрыхленные.
2. Далее строительство фундамента для дома предполагает укладку песчано-гравийной подушки. Если грунтовые воды на участке находятся слишком близко, то рекомендуется использовать до этого геотекстиль, который укладывается по всему дну котлована. Такой предварительный слой позволит выполнить эффективную защиту от вымывания песка. Толщина насыпки для фундамента дома должна составлять 20-30 см, каждый слой насыпки должен обязательно увлажняться, затем утрамбовываться и досыпаться до необходимого уровня. Использовать для этого можно виброплиту.
3. Далее для основания каркасного дома (или любого другого строения) выполняется заливка бетоном. Применяется раствор обычно марки М100. Определить толщину заливки несложно, обычно хватает 10 см, размеры такой стяжки должны немного превышать габариты самой фундаментной плиты для дома. Перед заливкой необходимо установить опалубку из обычной обрезной деревянной доски.
4. После того как бетон высохнет, сверху с нахлестом на стены укладывается слой гидроизолирующей пленки, все швы которой тщательно запаиваются. Края такой пленки для фундамента дома заворачиваются. Это обеспечивает отличную гидроизоляцию для основания и самого дома. Укладка тепло- и пароизоляции может зависеть от проекта, но чаще всего рекомендуется ее выполнять, особенно если работы проводятся на почвах, где грунтовые воды близко подходят к поверхности. Какой материал для этого выбрать? Лучше всего подходят полимерные пленки и твердые утеплители в виде плит, которые не дают усадки. В проекте обязательно должна находиться информация, какие материалы выбраны и какова их толщина, чтобы можно было вырыть котлован на требуемую глубину.
5. После того как утеплитель уложен, сверху его также накрывает слой полиэтиленовой пленки.

Столбчатый фундамент

Столбчатый фундамент

Устройство столбчатого фундамента под дом оправдано в таких случаях:

• на грунтах, подверженных морозному пучению;
• для построек без подвалов и цокольных этажей, возводимых из легких материалов;
• когда требуется заглубление более, чем на 2 м.

Когда нельзя монтировать столбчатое основание:

• в слабой, склонной к горизонтальным подвижкам почве:
• на рельефе с перепадом по высоте более 2 м;
• про возведении массивных строений;
• на грунтах со слабой несущей способностью: водонасыщенных, глинистых.

По расходу строительных материалов и трудовых затрат такой вид основания в 2 раза экономичней, чем ленточный.

Утепление фундамента под деревянный дом

Теперь, когда мы рассмотрели, какие бывают фундаменты для деревянного дома, поговорим об утеплении этой конструкции. Лучше всего делать это по истечении примерно месяца после заливки фундамента до начала последующих работ. Однако можно и в другое время, вплоть по завершении строительства. Главными целями утепления является улучшение тепло- и гидроизоляционных свойств.

В качестве материала для утепления фундамента чаще всего используется пенопласт, минеральная вата и керамзит. Однако наибольшей популярностью все-таки пользуется пенопласт. Если строение будет иметь или имеет подвал или цокольный этаж, то материала потребуется больше, о чем следует позаботиться заранее.

Основными преимуществами пенопласта перед подобными материалами являются:

• доступная стоимость;
• достойный уровень прочности;
• незначительная теплопроводность;
• стойкость к воздействию влаги;
• легкость в транспортировке и обработке.

Размер плит пенопласта

Сегодня выпускаются плиты пенопласта, толщина которых составляет от 30 до 120 мм. Оптимальным размером плит пенопласта для территорий с умеренным типом климата является 50 мм. В подавляющем большинстве случаев эти плиты укладываются в два слоя.

Процесс утепления фундамента при помощи пенопласта можно условно разделить на два этапа: подготовительный и основной. Рассмотрим каждый из них.

Подготовительный этап

Первое, что необходимо сделать – убрать грунт по периметру дома на глубину промерзания почвы. После этого очищаем поверхность от остатков почвы и всего остального мусора и затем грунтуем ее. Сделать это можно праймером, купить который можно в любом строительном магазине.

Следующая работа – это гидроизоляция конструкции. В качестве гидроизоляционного материала может быть использована жидкая резина, которая просто перемешивается и посредством шпателя наносится на поверхность, или рулонные материалы.

После выполнения всех вышеперечисленных действий можно приступать к основному этапу утепления при помощи пенопласта.

Основной этап

Плиты пенопласта закрепляются очень просто:

1. На поверхность конструкции наносим клей. Делать это следует точками.
2. Ждем примерно минуту.
3. Хорошенько прижимает плиту к основанию.

Никакие дополнительные приспособления для закрепления использовать не нужно, так как помимо клея плиты пенопласта также будет держать грунт.

Надеемся, приведенная информация дала исчерпывающий ответ на вопрос: «Какие бывают типы и виды фундаментов под деревянный дом?» и помогла определиться с наиболее оптимальным вариантом в Вашем случае. Конечно же, сделать эту работу можно и самостоятельно. Однако никто не застрахован от непредвиденных ситуаций. При возникновении каких-либо трудностей обратитесь за помощью к специалисту.

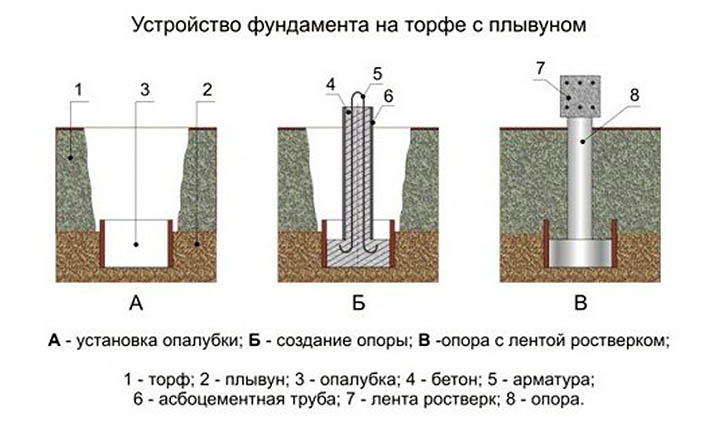

Фундамент на плывуне

На участках, где преимущественно песчаный грунт, либо когда-то была река или озеро, на заболоченной местности застройщика может ожидать неприятный сюрприз – наличие в толще грунта плывуна. Плывуном называют песок или супесь, насыщенные водой. Проблема в том, что он отличается текучестью, разжижается под нагрузкой. Какой фундамент строить на плывуне, на что обратить внимание в такой ситуации – обо всем этом мы поговорим в данной статье.

Строительство фундамента дома на плывуне

Как узнать, что в мы имеем дело с плывуном

Без геологических исследований не обойтись. Лучше всего еще перед началом строительства заказать инженерно-геологические изыскания в профессиональной фирме. Но если вы решили делать фундамент своими руками, то и на подобных услугах можно сэкономить:

• если ваши соседи по участку уже построили дом, велика вероятность, что у них имеется необходимая информация по грунту. Самый простой вариант – спросить у них;
• самостоятельное исследование грунта под будущим пятном застройки сводится к выкапыванию шурфа на глубину не ниже ГПГ либо бурение скважин. О наличии плывуна будет свидетельствовать оползание стенок шурфа, заполнение скважины пастообразной смесью «жидкого песка»;
• если при исследованиях почвы обнаружен плывун, самостоятельно узнать толщину пласта текучего грунта практически невозможно. Т.е. рассматривая в качестве основы дома фундамент на винтовых сваях или столбчатое основание, заглубленное ниже плывуна, придется раскошеливаться на профессиональные услуги

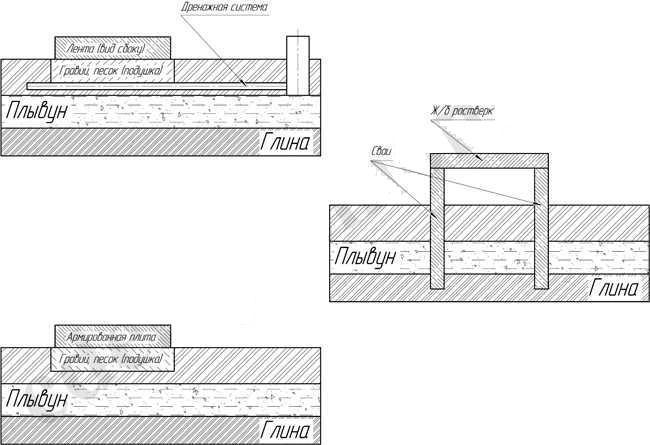

Варианты фундаментов

В целом, если речь идет о строительстве дома на участке с плывуном, в качестве его фундамента можно рассматривать едва ли не все типы – все зависит от конкретных условий:

• свайный фундамент с ростверком подходит в случаях, если известна толщина плывуна и она незначительна. В качестве опор можно использовать забивные железобетонные сваи или винтовые стальные изделия. Идея состоит в том, чтобы расположить подошву фундамента ниже залегания плывуна. Обвязка опор осуществляется ж/б ростверком;
• ленточный мелкозаглубленный фундамент можно применять в двух случаях: плывун находится на существенной глубине (больше 3 м) либо возможно устройство дренажной системы для фундамента. Последний вариант удобен на участке с уклоном – осушая плывун, мы просто нивелируем его негативные свойства;
• фундамент-плита чаще всего используется в случаях, когда нагрузка от дома значительна, а плывун находится недалеко от поверхности земли (1-2 м). В этих ситуациях экономия на устройстве вышеперечисленных типах оснований выглядит сомнительной, поэтому заливают именно плиту

В качестве альтернативы при высоком УГВ и неглубоком залегании плывуна можно рассмотреть вариант устройства насыпного основания. В этих целях на площадку привозят необходимый объем материала (как правило, песка, гравия и т.д. – непучинистого грунта) и далее возводят фундамент на насыпном грунте.

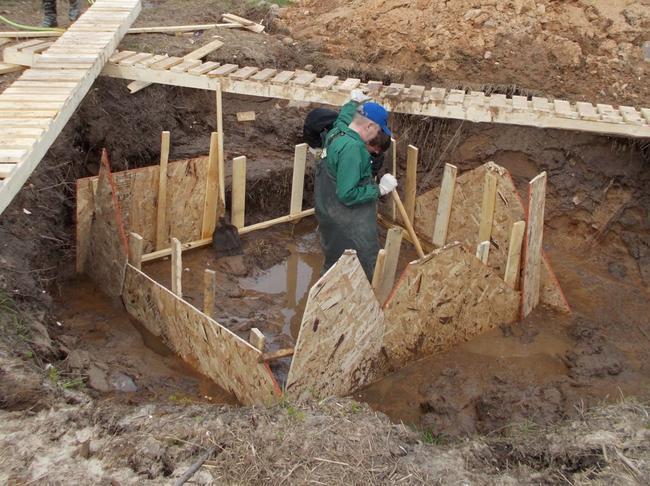

Меры предосторожности при работе с плывунами

Представьте себе воздушный шарик, который наполнили водой и завязали. Как только вы проколите его, вода тут же хлынет наружу. Похожая ситуация и с плывунами: они ведут себя более-менее предсказуемо, пока находятся в толще грунта и доступ к ним ограничен вышележащими пластами. Стоит только проколоть «оболочку», текучий песок вырвется на свободу. Поэтому при разработке котлованов (или глубоких траншей) под фундамент, в местах, где возможно обнаружение плывунов, необходимо работать как минимум вдвоем: один занимается выемкой грунта, второй – контролирует процесс.

В целом, строительство фундамента на плывуне связано с теми же трудностями, которые имеют место при работе с любым другим пучинистым грунтом. Возводите ли вы фундамент на торфе, глине, суглинке или супеси – всегда нужно учитывать способность таких увлажненных грунтов вспучиваться на всю толщу по ГПГ. Поэтому предпочтение обычно отдается монолитным конструкциям, способным адекватно реагировать на местные нагрузки.

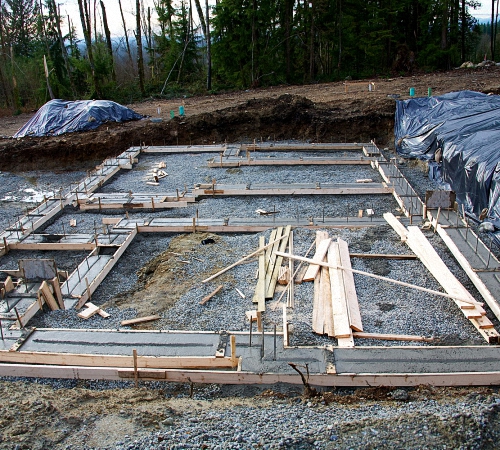

Монтаж опалубки

Фундамент жилого дома должен возвышаться над поверхностью грунта минимум на 15 см. На подтопляемых участках высота надземной части основания может достигать 50-70 см. Опалубку собирают с учетом требуемой высоты, используя подручные опалубки фундамента

Установка опалубки фундамента

При монтаже опалубки потребуются:

обрезные доски толщиной от 2 см или фанерные листы; полиэтиленовая пленка; рулетка; саморезы или гвозди; молоток и шуруповерт; брусья для распорок. Опалубка ленточного фундамента

Доски скрепляют в прямоугольные щиты, закрепляя поперечными брусками с внешней стороны. Саморезы вкручивают с внутренней стороны, чтобы демонтировать опалубку было удобнее. По этой же причине рекомендуется использовать именно саморезы, а не гвозди. При сборке следует продумать расположение канализационных отверстий и сделать вырезы соответствующего диаметра в досках. В завершение щиты обивают пленкой, которая не позволит дереву впитывать воду из раствора.

Устанавливают опалубку частями по обе стороны траншей, а затем укрепляют поперечными брусками через каждые полметра. Щиты выставляют строго вертикально, соблюдая одинаковое расстояние между противоположными сторонами по всей длине периметра. Снаружи опалубку подпирают распорками из бруса. Между нижней кромкой щитов и верхним краем траншей не должно оставаться зазоров, иначе раствор будет вытекать.

Устройство ленточного фундамента на пучинистых грунтах

Характерной особенностью пучинистых грунтов является их подверженность морозному пучению.

Процесс пучения грунта — это результат замерзания находящейся в нем влаги, которая превращается в лед.

Сила пучения глинистых грунтов способна разрушить любое строение, поэтому возведение на таких грунтах требует особой технологии производства работ

Так как плотность льда меньше, чем у воды, его объем больше. Пучинистые грунты включают три вида глинистых почв: супеси, суглинки и глины. В глине содержится очень много пор, что позволяет ей удерживать влагу. Соответственно, чем больше глины и воды содержится в грунте, тем выше его пучинистость.

Под степенью морозной пучинистости понимается величина, показывающая склонность грунта к возможному пучению. Определяют степень пучинистости как отношение абсолютного изменения объема грунта в результате замерзания к высоте грунта до того, как произошло промерзание.

Таким образом, здесь можно определить, как влияет процесс замерзания грунта на его объем. Если показатель степени пучинистости грунта составляет больше, чем , то такие грунты называют пучинистыми, то есть увеличивающимися на 1 см и более при промерзании грунта на глубину, составляющую 1 м.

Меры против пучения

Сила пучения настолько велика, что способна поднять крупное здание. Поэтому на пучинистых грунтах проводят специальные мероприятия по снижению и предотвращению пучинистости. Можно выделить следующие меры, принимаемые против пучения грунтов:

Пучению подвержены все глинистые виды грунов.

Устройство ленточного основания

Общие требования

Как построить самостоятельно?

Самостоятельное обустройство фундаментного основания состоит из нескольких этапов:

1. Подготовительные работы.
2. Установка столбов.
3. Монтаж ростверка.

Подготовительный этап

Они включают в себя следующее:

• разметка участка;
• расчёт конструкции НСФ;
• земляные работы.

Разметка участка

Согласно чертежам план дома переносят на участок. Для этого используют шнур, рулетку, реперы (деревянные колышки или отрезки арматуры). Значительно облегчит разметку лазерный уровень. Его можно купить или взять в аренду.

Далее поступают следующим образом:

1. На земле реперами отмечают углы будущего строения. Если здание в плане представляет собой прямоугольник или квадрат, прямые углы корректируют промерами диагоналей с помощью шнура.
2. Отмеряя расстояния 1,5 – 2 м между пересечениями стен и углами, фиксируют точки опор реперами.

Если планируется установка в доме тяжёлого оборудования (отопительный котёл и пр.), по периметру опорной площадки проектируют установку дополнительных столбов.

Расчёт конструкции

Нужно определить максимальную нагрузку от всего дома или сооружения. Как было сказано ранее, учитывают вес всех строительных конструкций, возможное максимальное количество людей, одновременно находящихся в постройке (берут средний вес человека 70 кг плюс 10% запаса).

Определяют вес мебели и оборудования. Необходимо принимать во внимание среднегодовую снеговую нагрузку на кровлю.

Получив окончательный результат, его делят на количество опор. Полученное число будет максимальной нагрузкой на каждый отдельный столбчатый фундамент. Необходимо знать расчётное сопротивление грунта (R0) земельного участка под застройку.

В интернете можно найти калькуляторы расчёта. Но для этого надо знать особенности почвы, её характеристики. Лучшим вариантом будет – взять данные характеристик грунтового основания в местном отделении землеустройства.

Пример расчёта: почва на участке представляет собой суглинок, её R0 будет равно 1, 88 кг/см2. Общая нагрузка от постройки составляет 2400 кг. На каждую из 10 опорных точек будет приходиться нагрузка 240 кг.

Следовательно, минимальная площадь каждого фундамента будет равняться: 240/1,88 = 127,66 см2. То есть величина опорной пяты в виде квадрата со сторонами примерно 12 см будет достаточной для того, чтобы фундамент выдержал нагрузку от строения.

Надо обязательно принимать во внимание поправочный коэффициент запаса прочности величиной 1,2. Также нужно учитывать Ro материала, из которого будут изготавливаться столбы.

В данном случае подойдёт столбик из красного обожжённого кирпича марки М 150 или М 200, железобетонный столб размером 300 х 300 мм или асбестовая труба ø 150 – 200 мм, заполненная бетоном. Выбор материала остаётся за застройщиком.

Земляные работы

В местах разметки опор снимают растительный слой до твёрдого грунта. Затем выбирают почву на глубину 150 – 200 мм размером согласно расчёту.

Ямки заполняют песком или песчано-гравийной смесью. Подушки тщательно трамбуют. Укладывают листы рубероида. На этом основание под столбы готово.

Установка опор

Самые популярные способы устройства незаглублённых столбчатых опор – это возведение таких конструкций, как:

• железобетонные столбы;
• кирпичные столбики;
• асбестовые трубы.

Железобетонные столбы:

1. Собирают опалубку из досок, деревянных щитов или полимерных листов. Для монтажа элементов ограждений используют гвозди, проволоку либо другой подручный крепёж.
2. В готовый короб помещают вертикально 4 – 5 отрезков арматуры периодичного профиля ø 10 мм. Отрезки между собой скрепляют проволокой. Арматура должна выступать из стакана на 150 — 200 мм.
3. Опалубку изнутри обкладывают рубероидом.
4. Замешивают цементный раствор М 150 – 200. Добавляют щебень средней фракции.
5. Готовую смесь заливают в опалубку послойно по 150 мм. Каждый слой трамбуют отрезком арматуры либо стержнем из прочного материала.
6. Столбы застывают и набирают несущую способность в течение 28-30 дней. Нужно следить за тем, чтобы бетон не пересыхал и был защищён от дождя.
7. Опалубку демонтируют и приступают к монтажу ростверка.

Кирпичные столбики:

1. Кладку выполняют в форме квадрата со стороной шириной 1/5 кирпича.
2. В центральное отверстие вкладывают отрезки арматуры и заливают цементным раствором.
3. Через 25 – 30 дней фундаменты готовы к дальнейшему строительству.

Кирпич пористый материал и способен впитывать влагу, что может вызвать разрушение опор. Поэтому фундаментную кладку нужно защитить слоем гидроизоляции. Внешние поверхности столбиков обмазывают горячим битумом и укрывают рубероидом.

Асбестовые трубы:

1. Трубы нарезают отрезками длиной 300 – 400 мм и устанавливают строго вертикально на песчаные подушки.
2. Внутрь труб, как и в предыдущем случае, вставляют арматуру и заливают бетоном.
3. Чтобы избежать непредвиденных смещений, опоры укрепляют распорками.
4. Асбест является одновременно опалубкой и несущей частью конструкции фундамента. По окончанию застывания бетона в трубах приступают к дальнейшему этапу строительства.

Монтаж ростверка

Ростверки (обвязки) делают из бруса, железобетонной ленты или металлического профиля. Обвязка служит для равномерной передачи нагрузки от здания на столбчатые фундаменты.

При возведении незаглублённых опор для лёгких сооружений наиболее подходит ростверк из бруса или металлопроката невысокого профиля. Железобетонная лента будет слишком тяжёлой для небольших точечных опор.

Брус укладывают на столбы, скрепляя проволокой с выпусками арматуры. Металлический профиль приваривают сваркой к той же арматуре.

Как залить фундамент под дом

Монолитный тип фундамента — оптимальный вариант для частного домостроения. В этом случае укладка позволяет существенно сэкономить на транспортировке и монтаже конструкций. Не нужно нанимать грузоподъемный кран для установки элементов в проектное положение или КамАЗ для перевозки бетонных блоков и плит.

Монолитные фундаменты можно делать из бетона заводского изготовления или замешивать раствор самостоятельно бетономешалкой. Рекомендуется первый вариант. Дело в том, что строго соблюсти пропорции состава в кустарных условиях очень сложно. Для заводского бетона таким гарантом станет паспорт, в котором указаны проверенные показатели материала.

Чтобы самостоятельно изготовить материал, потребуется подготовить чистую воду, цемент, песок и щебень (или гравий). Их смешивают друг с другом строго соблюдая пропорции, которые зависят от того, какую марку бетона нужно получить. Если добавить в состав чуть больше песка или щебня, чем это требуется, прочность опорной части здания пострадает.

Таблица пропорций для приготовления бетона

Чтобы правильно залить фундамент, нужно ознакомиться с основными правилами бетонирования:

• Бетон надо заливать за один прием с временными промежутками до 1,5 часов. Если делать большие перерывы в работе, раствор схватывается и образуются швы бетонирования, которые ослабляют конструкцию. Технология разрешает делать горизонтальные швы при крайней необходимости. Устраивать Монолитный фундамент вертикальные швы недопустимо, поскольку в этом случае опора дома не сможет сопротивляться деформациям грунта.
• Класс бетона выбирают в зависимости от типа опорной части. Для столбчатого или свайного фундамента достаточно класса В 15. Для ленты нужны марки от В 15 до В 22,5. Строительство фундамента дома по технологии плиты требует бетона марок В 22,5 или В 25.
• После заливки материал должен набрать прочность. В среднем на это уходит 28 дней. Продолжать строительные работы можно после набора конструкцией 70% марочной прочности.
• Лучше выполнять работы в теплую сухую погоду. Идеальная среднесуточная температура для твердения бетона — +25°С. При температуре ниже +5°С материал практически не застывает. Для нормального твердения в этом случае используют специальные добавки и обогрев.
• В течение 1—2 недель после заливки нужно проводить уход за бетоном. Он заключается в смачивании поверхности водой.
• Для самостоятельного замешивания смеси потребуется цемент, песок, щебень (гравий) и чистая вода. Пропорции зависят от класса прочности. С завода материал доставляют автобетономешалкой – она позволяет продлевать срок жизни раствора и доставлять его на сравнительно большие расстояния.

Как правильно заливать фундамент? В общем случае работы выполняют в таком порядке:

1. установка опалубки и арматурного каркаса;
2. укладка гидроизоляционного материала в опалубку;
3. заливка бетона;
4. его уплотнение вибрированием или штыкованием;
5. уход за бетоном;
6. распалубочные работы (если нужно).

Для быстрого выполнения работ вместе с бетономешалкой рекомендуется заказать бетононасос. Эту технику обычно готовы предоставить производители бетона. В этом случае требуется использовать бетонную смесь марок П3 или П4 по подвижности. В противном случае техника ломается.
