Как сделать винтовую лестницу своими руками

Проектирование

Если вопрос с доставкой грузов на рабочую высоту у вас решен — например, используется лебедка или другое подъемное устройство, то временная лестница на 2 этаж может быть самой простой – приставной, служащей только для перемещения людей налегке.

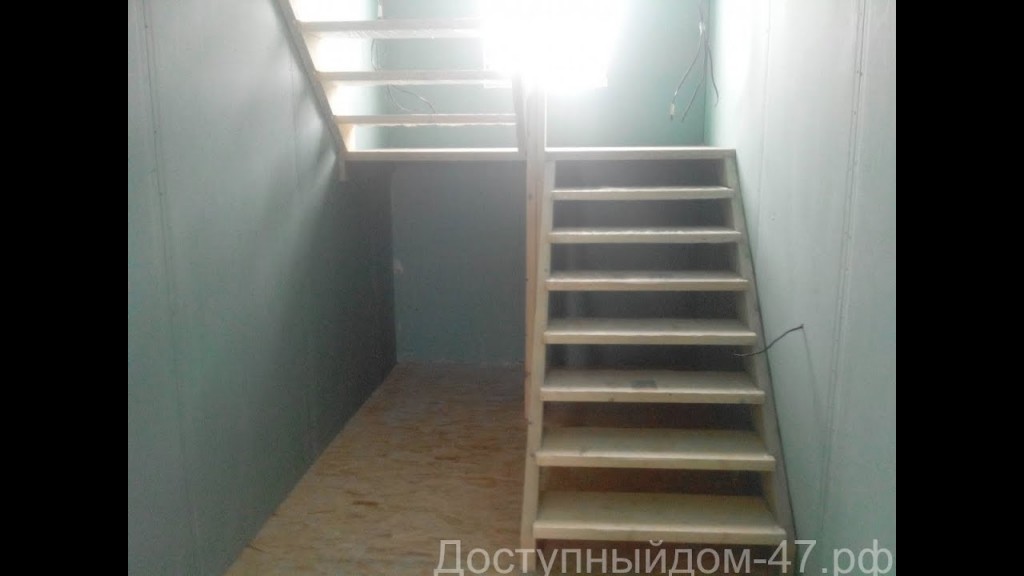

Приставная – самая простая лестница на второй этаж для временного использования

И в этом случае, проектированием заниматься не обязательно — достаточно знать высоту между верхним и нижним уровнями. Об изготовлении приставных лестниц можно почитать здесь (Деревянная лестница приставная).

Если же вам нужна надежная конструкция, способная прослужить до конца строительства, то это должна быть прочная, безопасная и удобная лестница на второй этаж. Без элементарных расчетов и измерений здесь не обойтись.

Измерения

Чтобы соорудить удобную конструкцию, вам понадобятся следующие данные:

• Высота от первого до второго этажа с учетом толщины перекрытий;
• Расстояние между балками перекрытия для определения возможной ширины лестничного пролета;
• Размеры площадки, отведенной под лестницу.

Параметры, необходимые для расчета лестницы

Зная эти значения, а также рекомендуемые параметры ступеней и уклон лестницы, можно приступать к проектированию.

Таблица углов наклона и параметров ступеней

Для справки. Уклон должен быть не больше 45 градусов. Более крутая лестница на второй этаж своими руками получится неудобной и небезопасной. Рекомендуемые размеры ступеней: глубина 25-30 см, высота 15-20 см. Если делать их мельче или выше, высока вероятность получить травму при спуске-подъеме.

Расчеты

Чтобы было понятно, как проектируется стандартная лестница на второй этаж, сделаем это на примере.

• Примем высоту между этажами равной 280 см.
• Разделив её на высоту ступени, получим количество ступеней: 280 : 20 = 14.
• Умножив полученное количество на глубину проступи, получим длину лестницы в плане: 14 х 25 = 350 см.

Пока остановимся и посмотрим, помещается ли такая лестница временная на второй этаж в отведенное ей пространство. 3,5 метра – это довольно много, плюс перед самой конструкцией должно быть место для захода.

Если для прямой одномаршевой лестницы места не хватает, её придется делать двухмаршевой с промежуточной поворотной площадкой.

Совет. Уменьшать глубину проступи или увеличивать высоту между ступенями не стоит. Это приведет к критическому изменению угла наклона и сделает конструкцию травмоопасной.

В нашем примере мы остановимся на том, что лестница с 1 на 2 этаж будет одномаршевой. Нам осталось рассчитать длину тетивы – несущего элемента, на который опираются ступени.

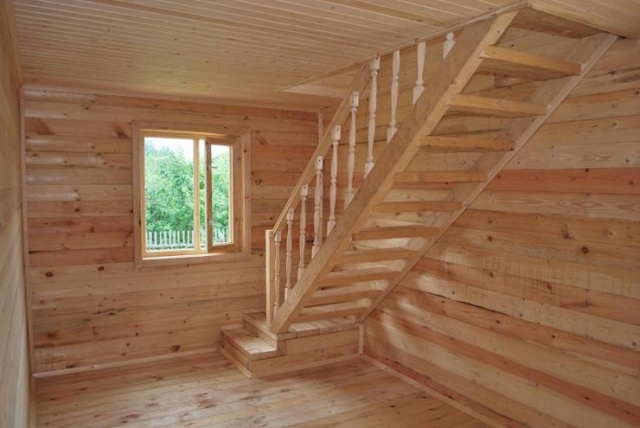

Рисунок простой лестницы на тетивах

Используем для этого всем известную теорему Пифагора: L2 = 2802 + 3502. Получаем тетиву длиной 4,5 метра.

Итак, чтобы своими руками сделать удобную лестницу, нам потребуется две доски длиной 4,5 метра (лучше брать с запасом по длине) и 14 досок шириной 25 см и длиной, равной ширине будущей конструкции.

Обратите внимание! Пиломатериал должен быть качественным, без трещин и гнили, толщиной 40-50 мм.

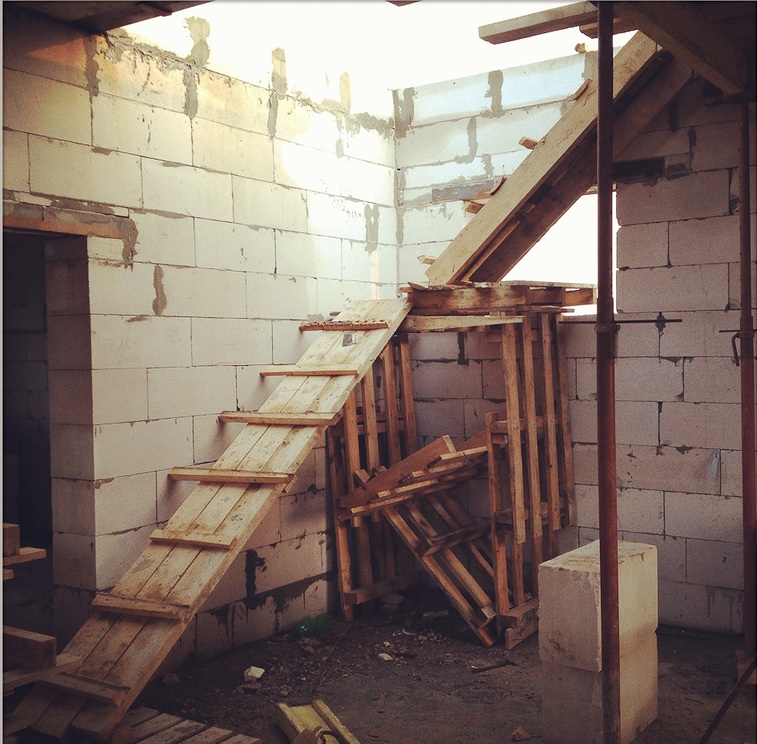

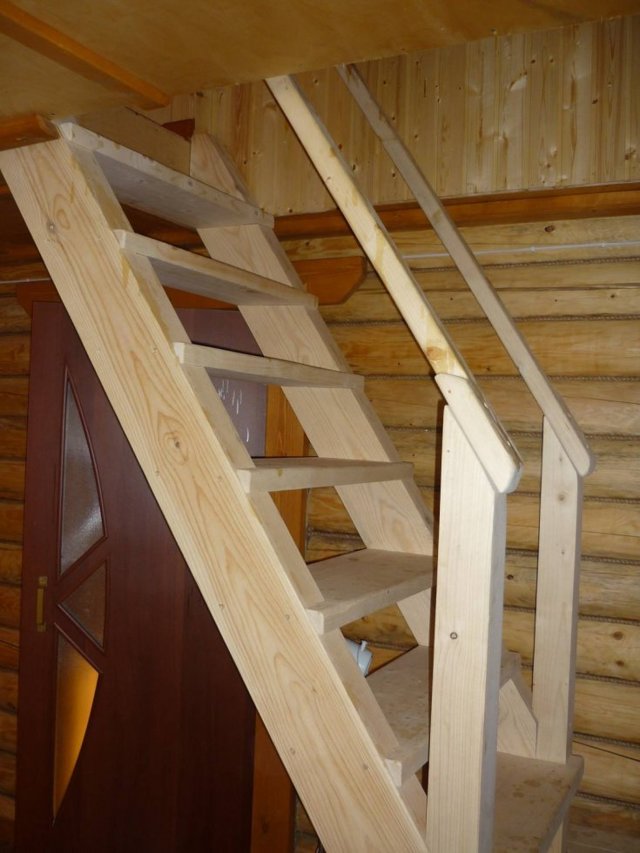

На стройплощадке всегда найдутся обрезки досок для изготовления временной лестницы

Соответственно, если ваша лестница на второй этаж 3 метра и выше, то и количество ступеней в ней увеличится, и места для её установки потребуется больше.

Выбор материала

Для изготовления деревянных элементов своими руками используют высушенный массив или, для экономии, клееную доску с равномерной структурой, без сучковатости и инородных включений. Вот несколько общих правил:

• для каркаса лестницы, подвергающемуся постоянным нагрузкам, стоит отдать предпочтение твердым породам — дубу (он хоть и недешевый, но прочный, износостойкий и красивый), буку, грабу, при условии, что он грамотно высушен;
• несущие деревянные тетивы, косоуры конструкций под умеренной нагрузкой можно делать из доступной сосны (чтобы лестница не скрипела, древесину специально обрабатывают), хвойной лиственницы, ясеня — он подойдет, если в помещениях не слишком сухо, иначе велик риск растрескивания;
• проступи и поручни делают из массива с маркировкой Е, износостойких пород — бука, тика, который при намокании не становится скользким, дуба и граба;
• для подступенков подойдут и доступные материалы — сосна, пихта;
• деревянную облицовку, как правило, делают из благородных, декоративных пород — вишни, ореха, ясеня, экзотических венге, мербау и так далее.

При подборе дерева учитывают средние температурно-влажностные параметры микроклимата в помещениях, нагрузку на все элементы, частоту использования лестницы и прочие параметры, важные для владельцев.

Расчет и чертеж маршевой деревянной лестницы

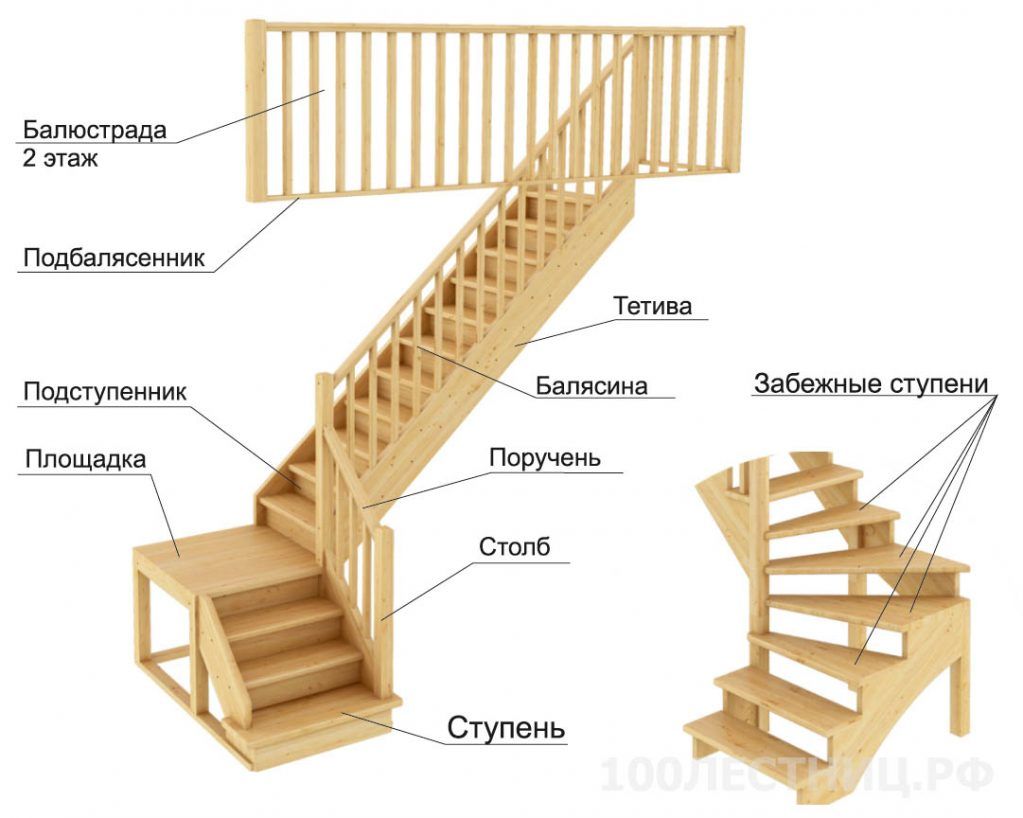

Для начала сделаем краткий обзор по частям лестницы, чтобы лучше понимать, что и как делать. В маршевой лестнице есть ступени – элементы, которые принимают основную нагрузку. Здесь вроде все понятно, теперь идем дальше. Косоур – несущий элемент, своеобразная балка, в которой делают «заусеницы» для установки ступеней и крепления подступенков («подпорки» ступеней). Он напоминает форму пилы, на зубьях которой располагаются ступеньки. В маршевой лестнице может быть 2 косоура или 1. Во втором случае противоположная сторона ступеней крепится непосредственно на стену.

Теперь надо выучить еще одно новое ругательство – тетива. Это большая широкая балка, в которой имеются посадочные места для ступенек. «Ну, а разница то где?» – спросите вы. Да нет ее, просто на косоуре ступеньки крепятся сверху, а здесь как-бы между двух балок, которые периодически стягиваются между собой арматурой или деревянным тягами. Здесь уже выбирать надо по внешнему виду, что кому нравится, поскольку никаких практических отличий нет.

Хотя подступенки и напоминают опорные элементы, они ничего не держат и устанавливаются исключительно в декоративных целях – они скрывают пространство под лестницей. Их можно украсить наклейками, красивыми надписями или выжечь что-то – смотрятся достаточно солидно и оригинально, а затраты минимальные на декорацию.

Конечно же, есть еще перила, их функция и крепление вроде понятны (балясины и поручень сверху). Теперь сделаем размеры маршевой лестницы, нанесем все это сначала на бумагу, а потом сделаем аналогичный перенос на комнату, в которой будет находиться наша конструкция. Рассмотрим инструкцию пошагово, чтобы было максимально понятно и удобно выполнять.

ШАГ 1: рассчитываем количество ступеней и длину лестницы. Допустим, высота потолка вашего дома составляет 250 сантиметров, угол наклона надо выбрать 40 градусов – это оптимальный угол для удобной ходьбы и подъема груза. Длина деревянной балки будет в таком случае 500 сантиметров. Ширина ступеней должна быть примерно 50-60 сантиметров, не менее, чтобы удобно было передвигаться. Высота подъема – 15-20 сантиметров. Это наиболее распространенные параметры маршевых лестниц, которые чаще всего применяются при их строительстве. Угол наклона лестницы более 45о считается небезопасным для перемещения, особенно если в доме дети.

ШАГ 2: расчет маршевой лестницы в масштабе помещения. Мы взяли общую длину лестницы, которая получилась (нашли гипотенузу равнобедренного треугольника, нашли корень от суммы квадратов высоты помещения и длины от основания лестницы до стены, на которую она «опирается»), разделили на высоту подступенков, вышло их количество. Чертим все это на полу и стене, наглядно смотрим, устраивают ли нас такие параметры.

ШАГ 3: собираем полученные записи и отправляемся на лесопильню за необходимой древесиной. Маршевые деревянные лестницы лучше всего делать дубовые – максимальная прочность древесины, минимальная усадка и отличный внешний вид. Но есть один минус – дуб стоит как самолет, поэтому заменим его обычной сосной и разукрасим ее потом «под дуб». И дешево, и похвастаться потом можно будет перед гостями эксклюзивной маршевой лестницей на второй этаж, сделанной своими руками.

Важно: если дом недавно был построен, он может давать небольшую усадку еще, поэтому крайне не рекомендуется устанавливать много жестких креплений лестницы – ее может «повести» со временем. Для начала лучше будет закрепить «черновой» вариант с зазором на 1-2 сантиметра, а потом, если через год или два она останется на этом же месте, закрепить наглухо и вплотную до потолка.

Расчеты и проектирование

Проект лестницы чертеж

Создание проекта лестницы лучше доверить профессиональным конструкторам, ведь это дорогостоящее вложение финансовых средств, которое должно обладать повышенной прочностью и надежностью. Можно подробно изучить предлагаемые варианты в интернете или других информационных источниках. Перед началом работ следует выполнить следующее:

• заранее выбрать материалы для конструкции и определиться с максимальными нагрузками изделия;
• выполнить замеры высоты помещения и рассчитать размеры проема в межэтажном перекрытии;
• самостоятельно или с помощью квалифицированного конструктора начертить чертеж лестницы, в котором детально просчитываются все элементы каркаса, ограждающих элементов и декоративной отделки;
• на основании полученного проекта подсчитывается необходимое количество материала и комплектующих элементов, производится их закупка и подготовка.

Элементы лестничной конструкции

При изготовлении лестниц используются различные материалы. Их комплектация зависит от функционального предназначения сооружения и его месторасположения. Для изготовления наружных конструкций подходят устойчивые к негативным климатическим воздействиям, высокопрочные строительные материалы – металл и бетон. Лестницы для использования внутри зданий возводят из различных пород древесины: дуба, кедра, бука, сосны и других сортов дерева. В настоящее время широко востребованы каркасы из металла: стальных элементов, нержавейки, алюминия, разных сплавов и т.д.

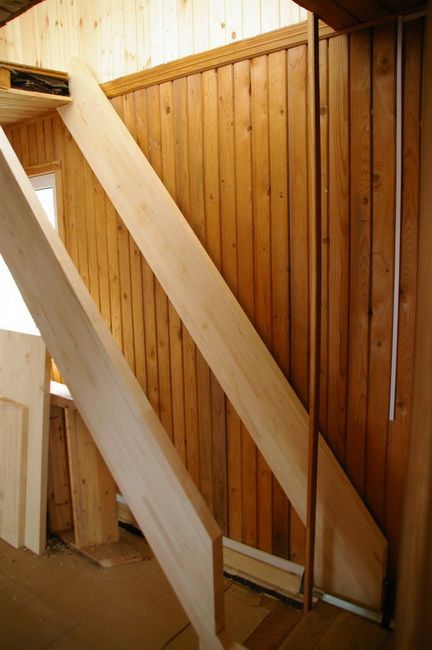

Сборка лестницы на косоурах

Также большой популярностью пользуются самые разнообразные комбинированные конструкции, а также основания из надежных и долговечных железобетонных каркасов. Для ступеней и ограждений лестниц подбираются материалы с повышенной устойчивостью к истиранию и механическим повреждениям, такие как гранит, керамическая плитка, древесина, натуральный камень и стекло.

Расчет косоура

Материалы приобретаются только у надежных и проверенных поставщиков, которые могут предоставить официальные сертификаты качества и экологической безопасности.

Обратите внимание! При проведении замеров и технологических расчетов обязательно учитывают уровень чистого пола с учетом обустройства теплых систем обогрева пола, прокладки различных инженерных коммуникаций и финишной отделки помещения.

Установка лестницы своими руками на второй этаж, видео-инструкция монтажа

Для самостоятельного изготовления и монтажа лестницы выберем маршевый тип лестницы. Элементы изделий просты в изготовлении и монтаж их относительно легок.

Для изготовления лестницы на второй этаж потребуется:

• брус толщиной не меньше 40 мм для изготовления ступеней;
• доска шириной 40 мм;
• балка 30-40 мм для горизонтальной поверхности ступени (проступи);
• балка 30 мм для подступенков;
• брус для косоуров 50х250 мм;
• шурупы для крепления элементов;
• поручни, балясины, перила.

Варианты обустройства ступеней для лестницы

В соответствующих магазинах можно приобрести перила и балясины для лестниц на второй этаж в частном доме. Цены на них довольно приемлемы: покупка этих элементов даст возможность выиграть время и приобрести добротные качественные изделия. Ведь внешний вид лестницы во многом зависит от изящности этих элементов.

Попробуем разобраться, как сделана лестница на второй этаж в виде маршевой деревянной конструкции на косоурах.

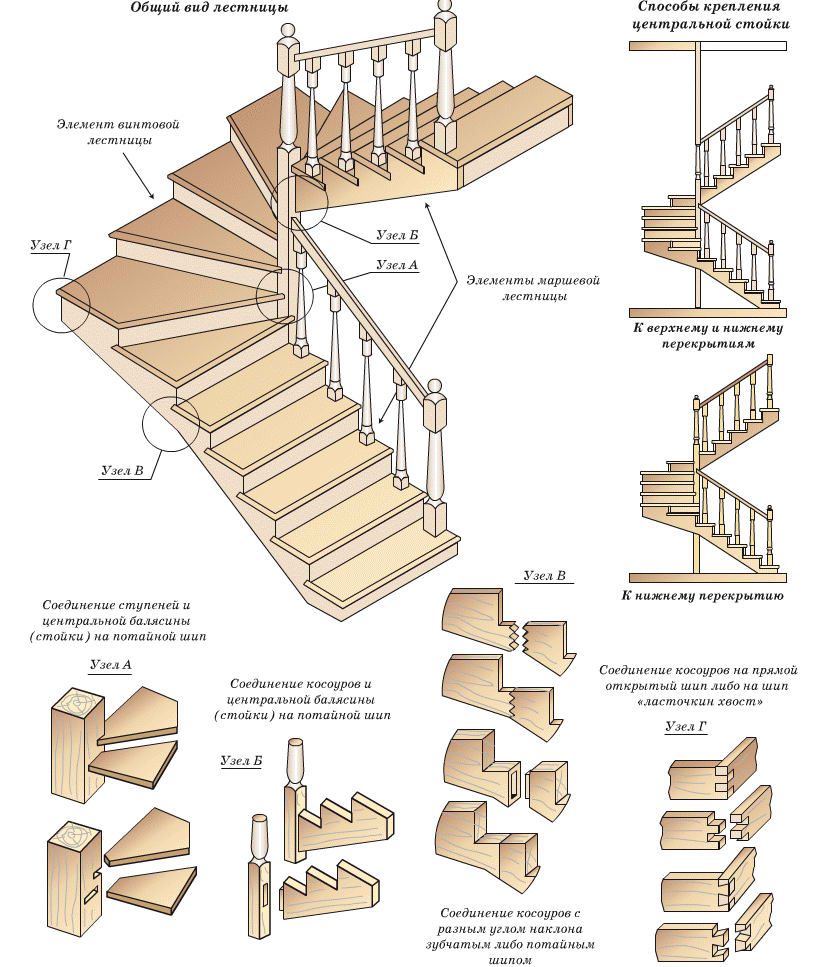

Элементы конструкции лестниц

Схема и расчет маршевой лестницы

Для расчета числа ступеней, высоту лестничной конструкции делят на выбранную высоту ступени, округляя до большего значения полученной величины. Длина основания вычисляется путем произведения числа ступеней на их установленную ширину.

Схема обустройства лестницы на косоурах

Длина пролета определяется по формуле:

c = a + b, где

с — длина пролета;

а — высота лестницы;

в — расстояние по полу от начала лестницы до ее окончания.

График удобства наклона лестницы

Изготовление и крепление элементов конструкции лестницы

Для изготовления косоуров понадобится качественно просушенная доска. Подойдут такие породы, как бук, сосна или дуб. Сначала согласно расчетам делают макет элемента из картона или фанеры. Сверху и снизу на косоуре устраивают пазы для крепления его к опорным брусьям. После этого заготовки шлифуют.

Схема стыкования косоура с элементами лестницы

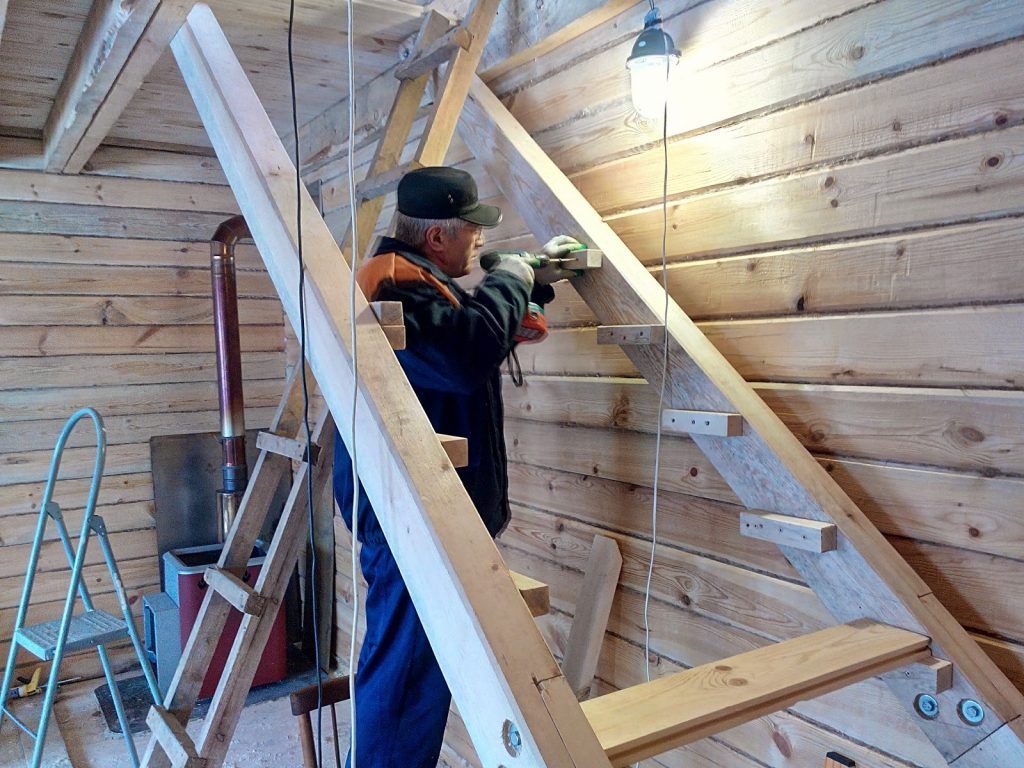

Готовые косоуры крепят внизу и вверху к опорному брусу. Контроль правильности монтажа определяется строительным уровнем.

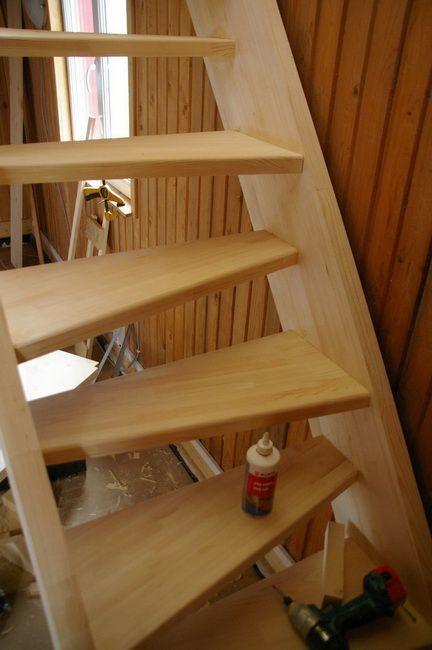

Для ступеней применяют доску толщиной 40 мм. Ширина ступеней соответствует выбранной ширине лестницы, учитывая перила. Как правило, ширина ступеней колеблется от 0,7 до 1,2 м. Для подступенков используют доску толщиной 30 мм, шириной, равной высоте ступени, и длиной, равной выбранной ширине лестницы.

Варианты монтажа подступеньков

Методика крепления ступеней следующая: сначала крепится подступенок, а затем ступени. Чтобы впоследствии при перемещении по лестнице не раздавался характерный скрип, все щели и стыковочные линии заполняют клеем для столярных изделий.

Балясины монтируют с учетом одной штуки на каждую ступень. При этом первая и последняя балясины будут опорными, между ними располагаются декоративные. Крепление происходит посредством тех же саморезов, места креплений маскируются заглушками. Перила крепят к балясинам с нижней стороны. Когда конструкция готова, ее тщательно шлифуют и покрывают лаком или краской в несколько приемов. Каждому слою дают хорошо просохнуть.

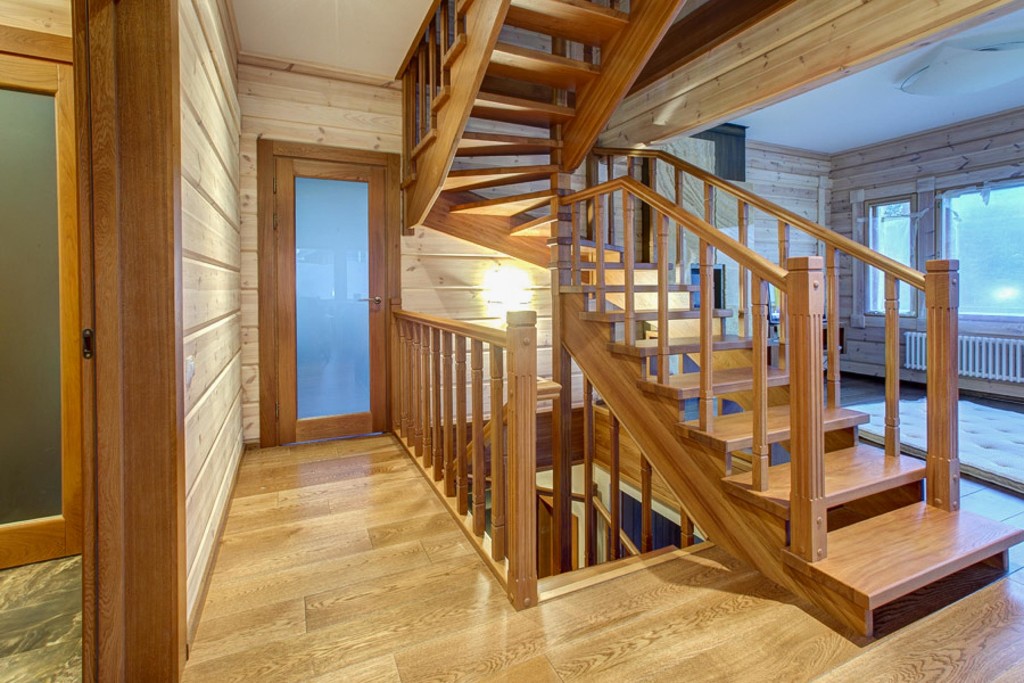

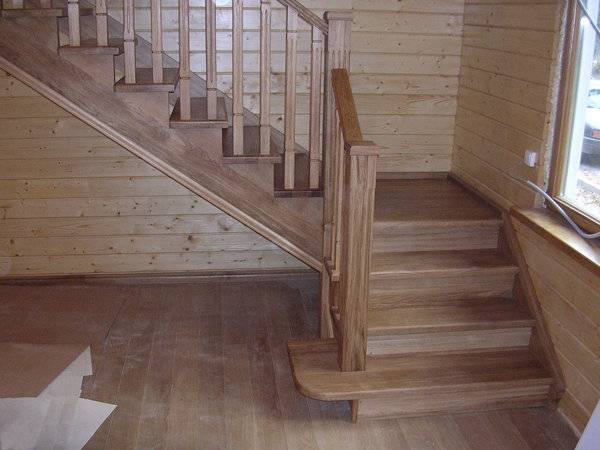

Добротная деревянная лестница органично вписывается в интерьер

Устанавливая самостоятельно лестницу в доме, необходимо разработать четкую схему планируемой конструкции и учесть все полезные рекомендации. Лестничные системы могут быть различной конструкции: спиральные, маршевые или сложной комбинированной конфигурации. Нетривиальные формы поручней и балясин, отделка ступеней, выполненная из разных современных материалов — все эти элементы создадут неповторимую конструкцию, которая станет настоящим шедевром в интерьере вашего дома.

Винтовая лестница своими руками — из металла, из дерева +фото

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

Как выбрать конструкцию

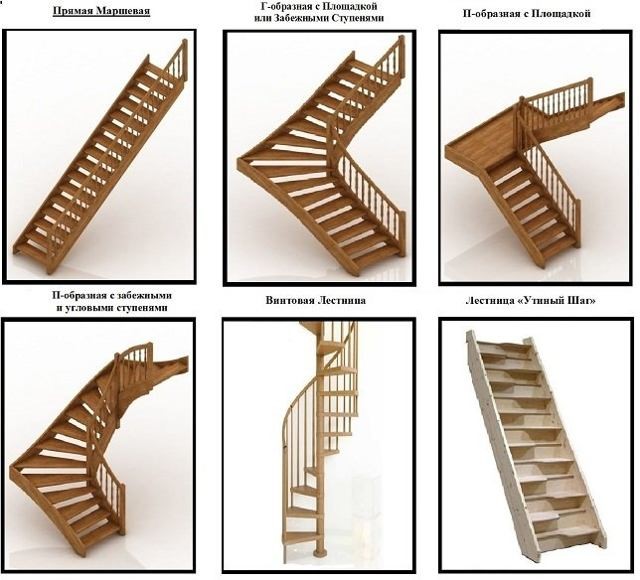

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы

Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

• Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
• Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
• Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
• Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.

Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж

Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.

Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
2. Ступени покрывайте лаком или краской;
3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
4. Кронштейны установите между широкими элементами проступей;
5. После установки последней втулки украсьте ее красивым декоративным оголовком;
6. Установите все ступени с помощью крепежа;
7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

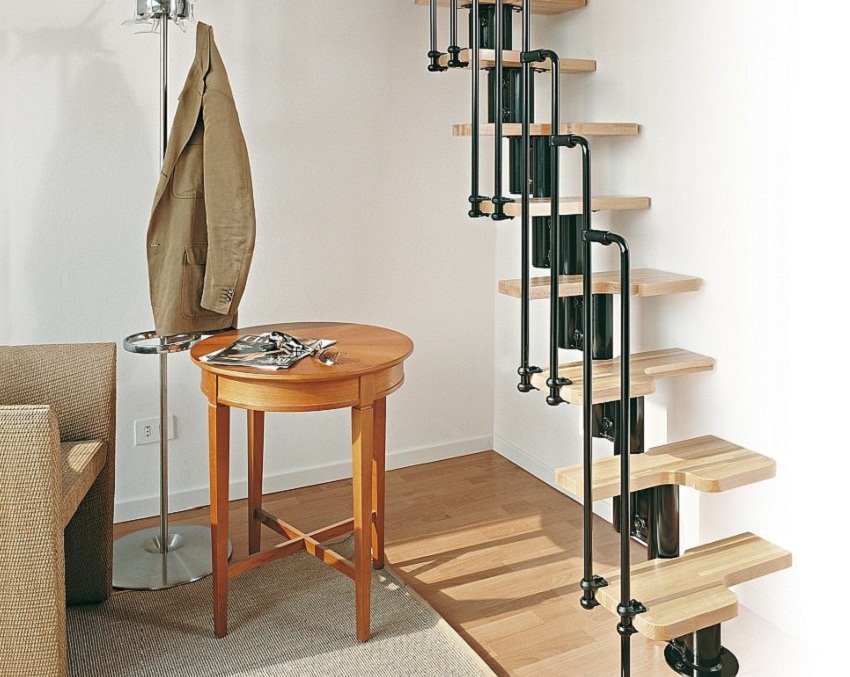

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Выбор материалов

Очень ответственно отнеситесь к подбору материалов, из которых будет сооружена ваша лестница. В случае если вы сомневаетесь в правильности своего выбора, проконсультируйтесь в магазине со специалистами, и они подскажут вам, на чем остановиться. Помните о том, что верно подобранные материалы – это не только эстетически красивая лестница, но и еще надежная конструкция. Второй этаж – это, конечно, не так уж и высоко, но все же лучше не испытывать судьбу и не рисковать. Какой материал использовать – зависит от того, какого вида будет лестница, от дизайна помещения и от ваших личных предпочтений. Главное, помните, он должен быть качественным, прочным, надежным и экологически чистым.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

• дуб;
• бук;
• ясень;
• осина;
• хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов. Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней. При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Пример монтажа несущей опоры

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м2. Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

• Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
• Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
• После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Компактная деревянная опора

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

Правильное крепление ступеней

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Пример наборных ступеней

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Надёжные и качественные перила

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком. Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см. Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Дорогие изогнутые перила

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Подготовка необходимого материала и инструментов

Зная все параметры конструкции, можно заготовить нужный материал. Деревянные лестницы можно изготовить из разных пород. Многие специалисты рекомендуют использовать дуб, бук или лиственницу. Но такие материалы довольно дороги. Наиболее чаще используются хвойные породы. Они достаточно прочные, легко поддаются обработке и стоят недорого.

При покупке древесины важно обратить внимание на ее качество. На досках не должно быть мест гниения, выпавших сучков и деформаций. Также проследите, чтобы древесина была хорошо высушена.

Для монтажа деревянной лестницы в доме вам понадобится:

• бруски для косоуров, их толщина должна быть не менее 50 мм. а ширина в соответствии с размерами ступенек. Длины бруска должно хватить на всю длину марша, сшивать два бруска не допускается;
• доски для проступи толщиной в 40 мм ;
• доски для подступков толщиной в 30 мм ;
• балясы, перила и другие дополнение лучше приобрести в готовом виде, они будут иметь более эстетичный вид;
• оцинкованные саморезы, шурупы и анкерные болты для крепления.

Кроме этого, необходимо подготовить инструмент для работы. А именно:

• приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
• для проделывания отверстий нужна будет дрель (лучше электрическая);
• ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
• отвертка или лучше шуруповерт с набором насадок;
• молоток и стамеска для делания пазов;
• рубанок (лучше электрический);
• шлифовальное полотно.

Ну и, конечно, под рукой должен находится подробно разработанный чертеж.

Эргономика и принципы расчета прямых маршей

Удобство пользования (комфорт) и безопасность лежат в основе формул для расчета лестниц. А за основу расчета берут среднюю длину шага по горизонтальной поверхности — 60-64 см.

Чтобы получить «формулу безопасности» при переводе в наклонную плоскость лестницы, длину шага «разбивают» на две составные — удвоенную высоту подступенка и ширину ступени. Нормированной величиной считается приведенное значение в 63 см. Ширина ступени может колебаться в пределах 21-27 см (приблизительно соответствует среднему размеру обуви), а высоту подступенка вычисляют из формулы безопасности.

Так, согласно строительным правилам, для лестниц, что ведут в общие помещения жилых зданий рекомендован уклон в пределах 36-41°, что дает следующие значения:

• при ширине ступени 27 см высота подступенка равна 18 см;
• при ширине ступени 23 см высота подступенка равна 20 см.

Максимальным значением угла уклона принято считать величину 45°. Это могут быть лестницы на мансарду, чердак или в подвал. В этом случае ширина ступени равна высоте подступенка — 21 см.

Высота между лестничными маршами (или расстояние по вертикали до других ограждающих конструкций) не должна быть менее 200 см. А если в доме проживают высокие люди, то надо сделать поправку на разницу между их ростом и среднестатистическим размером.

Высота поручня принимается равной:

• для взрослого человека — 90-95 см;
• для ребенка — 70-75 см (если делать двойной ряд перил).

Ширину лестницы обычно соотносят с размером дверного проема. Стандартным размером межкомнатной двери принято считать величину 70-80 см. К этому размеру надо добавить ширину наличников, чтобы проем «аккуратно» вписывался в лестницу. Получается, что оптимальная ширина лестницы для частного дома равна 90-100 см. Но этот параметр не жесткий, и если дизайн интерьера выполнен в стиле минимализма или хай-тек, то ширину лестницы можно минимизировать до начальных 70-80 см.

Материалы изготовления лестничных пролетов

Для изготовления таких элементов используется дерево, металл, камень (к которому можно отнести бетон, кирпич) и специальным образом изготовленное стекло повышенной прочности. Изготовление лестницы на второй этаж из дерева или металла – это наиболее дешевый, доступный и поэтому популярный вариант.

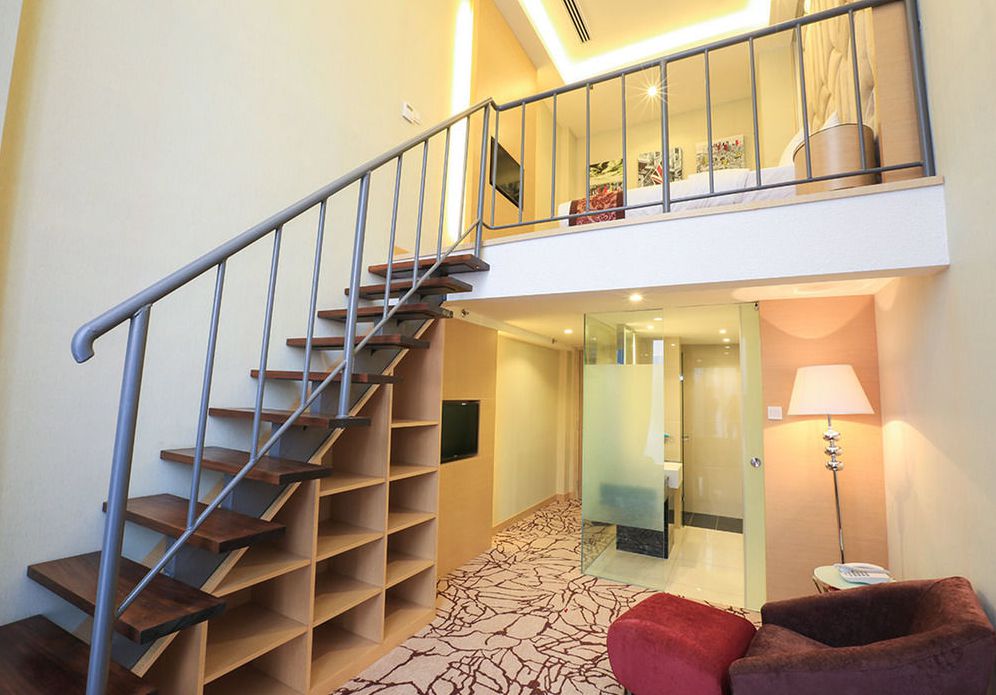

Металл, дерево, стекло – комбинируются любые материалы

Достоинства и недостатки лестниц из дерева

Дерево во все времена считалось самым экологически чистым материалом. К тому же древесина несет положительную энергетику. Если сравнить помещения с деревянными и металлическими конструкциями, в первом случае в доме кажется теплее, уютнее, нежели во втором.

Несмотря на высокую стоимость, домашние мастера все чаще выбирают благородные сорта древесины для изготовления перил, балясин, ступеней. Для их изготовления применяют дуб, бук или красное дерево. Не стоит думать, что вкладывать столь большие деньги бессмысленно по причине недолговечности такого материала – это заблуждение. Правильно обработанная, защищенная древесина способна прослужить более 50 лет. А если за элементами ухаживать, периодически обрабатывая специальными составами, можно сказать, что срок ее службы не ограничен.

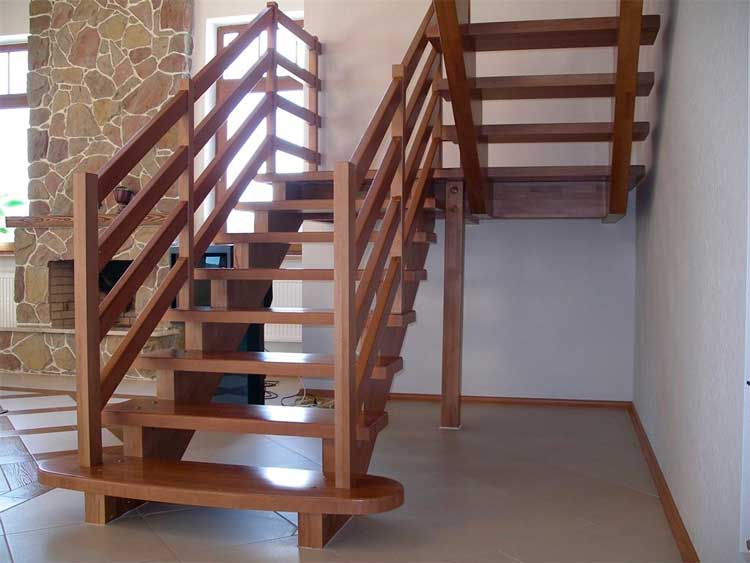

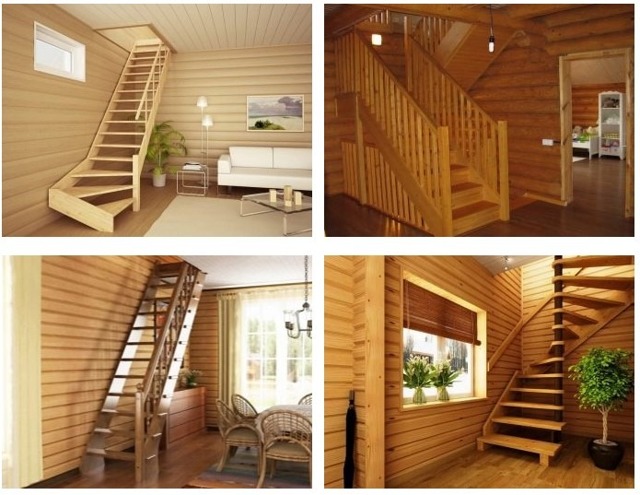

Древесина – самый популярный материал изготовления лестничных маршей

Лестницы на металлокаркасе и их особенности

Металлический каркас может нести на себе стальные ступени либо деревянные, стеклянные или бетонные (каменные) элементы. Представляя железный каркас, неопытный мастер предполагает неподъемную, тяжелую конструкцию. Однако при правильном подходе она может получиться даже «воздушной», как бы парящей.

Важная информация! Если домашний мастер далек от чертежей, можно обратиться за помощью к профессиональному дизайнеру. Он сможет создать проект с учетом всех пожеланий хозяина.

Долговечность металлоконструкций не оспаривается – при отсутствии повышенной влажности они будут служить намного дольше, чем сам дом. Тип конструкции значения не имеет – из этого материала изготавливаются изделия различных форм, размеров. Для оформления используются краски, эмали, но особенно красиво выглядит совмещение черного металла с цветным (чаще с медью) или нержавеющей сталью.

Металлический каркас для профессионального сварщика сложностей не представляет

Применение стекла или камня для изготовления ступеней

Ступени из прочного закаленного стекла выглядят шикарно. Однако высокая стоимость такого материала не допускает его применение для бюджетных вариантов. Кирпич, бетон больше подойдут для многоквартирных домов, а вот натуральный камень можно обыграть так, что удивятся даже мастера, видевшие множество похожих конструкций.

Важная информация! Планируя монтаж прямой или угловой лестницы на второй этаж из натурального камня или бетона, следует озаботиться подготовкой фундамента еще на стадии проектировки частного дома. Иначе случае вся конструкция просто уйдет под пол под своим весом.

Лестничные пролеты частных домов могут изготавливаться из бетона

Рекомендуем: Как выбрать входную металлическую дверь: советы профессионала

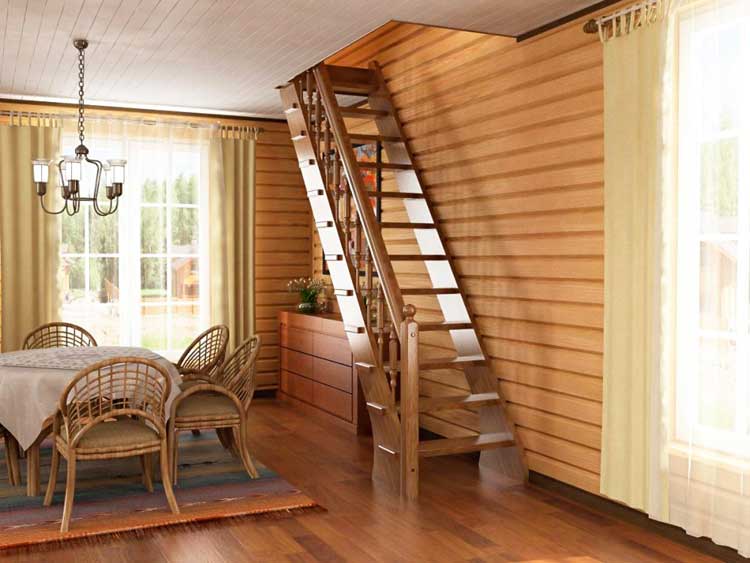

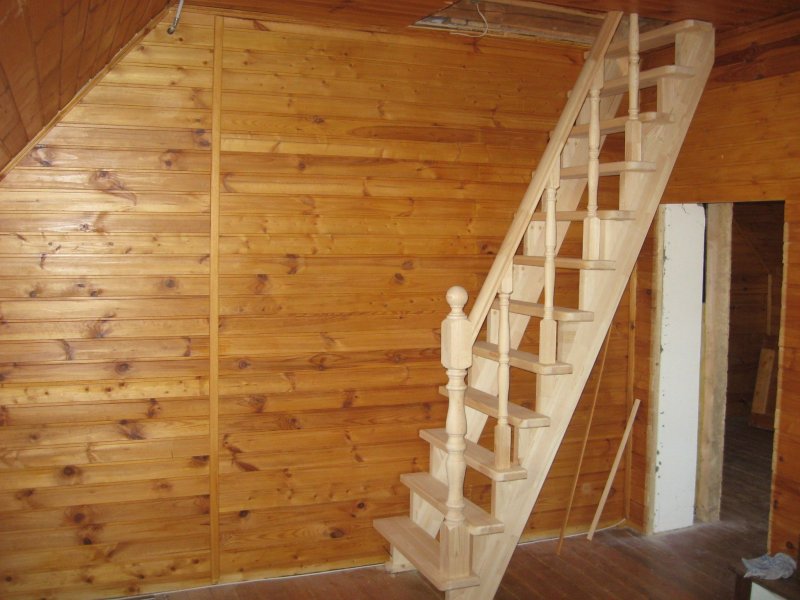

Нюансы лестницы Утиный шаг

В загородном доме более, чем в один этаж, возможно рациональное использование лестницы Гусиный шаг. Можно соорудить большую лестницу, а можно использовать ее небольшую копию – Утиный шаг. Многим мужчинам хочется самостоятельно сделать лестницу в доме. С развитием современных технологий, это более, чем реально.

Перед началом монтажа, учтите нюансы:

1. Изучите все преимущества и недостатки данного вида конструкции, и определите, в каком конкретном помещении лестница будет отлично выполнять свои функции.
2. Если выбрана модель винтовой лестницы, то у такой конструкции необходимо установить надежный центральный стержень-опору.
3. Лестницу рекомендуется ставить посередине комнаты.
4. Отделка лестницы должна завораживать и привлекать внимание, поэтому стоит отметить, что соединение межэтажного пространства это не основная функция лестниц Утиный шаг. Выбирают такие модели, как правило, для украшения интерьера.

Места такая винтовая лестница будет занимать совсем мало, поэтому в небольших домах этот вариант окажется самым оптимальным.

Металлическая винтовая лестница украсит ваш дом очень эффектно. Такую лестницу стоит поместить в центре помещения, а не прятать ее в угол.

Лестница Гусиный шаг делится на несколько видов. Лестница с симметричными ступенями характеризуется, тем что половинки расположены по отношению к друг другу таким образом, что конец половинки на одной ступени, это начало половинки на ступени выше. Иногда ступени делают в форме бабочек, такой вид называют мотыльковым. Чаще используют ступени, похожие на утиные лапки. При выборе конкретной модели, проведите внимательно все подготовительные расчеты и чертежи. Рассчитайте количество материала, и спрогнозируйте возможные недостатки в будущем.

Рекомендации специалистов

При проектировании и монтаже деревянной лестницы не обойтись без экспертного мнения специалистов, и заключается оно в следующем:

1. Не стоит экономить на материале, ведь качественное сырье гарантирует качественное изделие.
2. Все расчеты и изготовление деталей должны производиться непосредственно на месте строительства.
3. Использовать только твердые породы деревьев.
4. Безопасность эксплуатации должна стоять выше эстетических предпочтений.

Если изготавливать деревянную лестницу на второй этаж своими руками и использовать при этом все рекомендации, приведенные выше, то при окончании строительства вы получите прекрасный результат.

Как сделать лестницу на второй этаж правильно, смотрите в следующем видео:

Расчет основных параметров

При самостоятельном строительстве лестницы важно подготовить проект, согласно правильному расчету, так как непродуманные тщательно действия приведут к тому, что междуэтажная конструкция получится крайне неудобной и даже опасной.

Ширина

Ширина лестничного марша может варьироваться в пределах 1000-1500 мм. Минимальный показатель 900 мм — больше подходит для винтовых лестниц. Оптимальная ширина для маршевых моделей — 1 м, что позволит создать комфортный подъем и спуск по лестнице.

Высота лестницы

Составление чертежа нужно делать с расчетом общей толщины межэтажного перекрытия и пола помещения второго этажа. Исходя из этого, последняя ступенька должна располагаться на одном с ним уровне. В случае, если количество ступенек в марше больше 18 штук, преимущественно сделать промежуточные площадки.

Высота пролетов

Оптимальная высота пролета или расстояние между ступенями и потолком — 2 м. Этой высоты хватит, чтобы человек легко передвигался, не травмируясь о потолок или верхний лестничный марш.

Крутизна

Подходящий вариант подбирается, исходя из специфики дома и людей, там проживающих. Специалисты рекомендуют делать уклон в 35-45°, превышение показателя усложнит подъем на верхний этаж маленьким детям и людям с ограниченными физическими возможностями.

Ступени

Допустимое расстояние между ступенями (или ширина подступенка) составляет 15-19 см. Количество ступенек рассчитывается по высоте конструкции. Ширина проступи должна быть не менее 22 см.

Длина лестницы

Чтобы определить длину лестницы, нужно отталкиваться от предполагаемого места начала и конца лестничного пролета по перекрытиям с 1-го на 2-й этаж. Ширина марша и высота потолка помогают рассчитать длину лестницы с использованием формулы расчета гипотенузы прямоугольного треугольника. Для успешного монтажа важно также просчитать уклон лестницы, который может быть в пределах 25-40°.

Также определить длину марша лестницы можно, зная такие параметры, как размеры ступеней и их количество.

На что обратить внимание

В малоэтажном доме, не имея опыта строительства, лучше заказать модульную лестницу, этакий конструктор, где все детали выпилены и пронумерованы, а вам остается только собрать их, пользуясь инструкцией. Такими обычно делают деревянные лестницы.

При строительстве лестницы из бетона, кроме заливки каркаса, потребуется выполнить внешнюю отделку (красивым камнем или древесными материалами). Получается двойная трата времени и денег. Однако для коттеджей в 3 и более этажей, они являются обязательными по требованиям пожарной безопасности.

Делая лестницу впервые, не нужно замахиваться сразу на сложную конструкцию. Чем проще будет модель – тем больше вероятность, что вам удастся с первой попытки удачно построить это подъемное средство.

Дерево в качестве материала для постройки предпочтительнее, так как позволяет, благодаря своим свойствам, исправлять мелкие огрехи строительства, возникшие из-за неточных расчетов и неопытности исполнителя работ.

Также после строительства здание может осесть из-за неплотного грунта, в результате лестница способна стать выше или ниже этажа на несколько сантиметров, а исправить это проще в деревянной конструкции.

При сооружении подъема с поворотом навстречу, расстояние между пролетами должно быть не меньше 100 мм.

Выбор вида конструкции

Для начала необходимо определиться с видом лестницы, чтобы правильно произвести расчеты. В доме чаще всего используются лестницы из дерева, бетона и металла; по конфигурации они бывают прямыми, поворотными и винтовыми. Существуют и комбинированные конструкции различной сложности.

Изделия из бетона требуют очень прочного основания и много времени на изготовление, но при этом они являются самыми прочными и долговечными. Монтаж металлических конструкций не составит труда для тех, кто умеет пользоваться сваркой, а деревянную лестницу сможет смастерить любой, кто подробно ознакомится с технологией данного процесса.

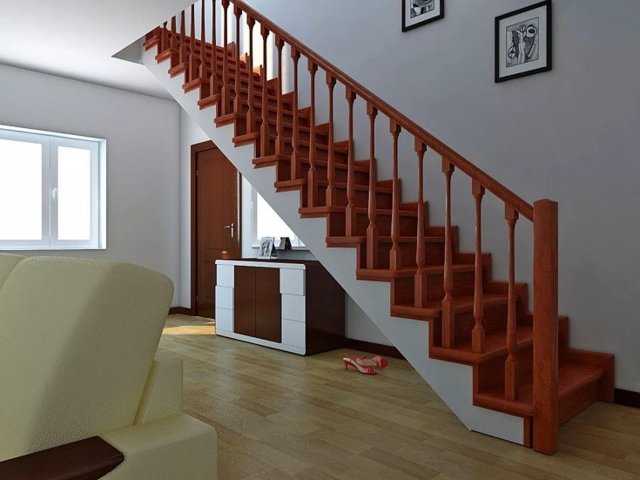

Прямая маршевая лестница на второй этаж считается самой простой в монтаже; она состоит из небольшого количества деталей, места занимает немного, не требует сложных расчетов. Винтовые конструкции используются там, где мало свободного пространства; выглядят они очень изысканно, но не всегда удобны в эксплуатации. Поднять по таким ступеням что-то габаритное и тяжелое будет проблематично. Сооружения из нескольких пролетов построить сложнее, но они идеально подходят для домов, где большое расстояние между этажами.

Знакомимся с нормами расчета ступеней

Научно подтверждено, что энергозатраты на преодоление горизонтальной дистанции вдове меньше, чем затраты энергии на подъем по наклонной поверхности. Благодаря этому практически установлена формула лестницы, которая будет максимально комфортной и безопасной для эксплуатации: размер проступи и удвоенная высота подступенка в сумме должны давать средний шаг взрослого человека. Проекция человеческого шага считается равной в среднем 600 — 640 мм. Тогда, обозначив высоту подступенка буквой a, ширину проступи – буквой б, формула будет иметь вид: 2а + б = 600-640 (мм).

Альтернативный метод расчета размера ступеней

Рассчитать эти параметры можно и более простым способом: а + б = 450 (мм). Эту величину допустимо корректировать на 20 мм с большую или меньшую сторону.

Следуя данным рекомендациям, можно сделать вывод, что ступень обязана обеспечивать комфортный шаг, когда нога опирается на проступь всей плоскостью. Поэтому для проступи назначают ширину в диапазоне 200-320 мм. Наиболее часто проступь принимают равной 300 мм, а высоту подступенка назначают 150 мм. Данные геометрические размеры гарантируют, что по лестнице вам будет удобно передвигаться без опасности для здоровья.

Сделав проступь навесной, можно увеличить ее ширину. Отметим, что длина нависания над ниже идущей ступенью принимается в пределах 50 мм для железобетонных или 30 мм для лестниц из древесины.

Пример нависания ступеней в лестнице на больцах.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

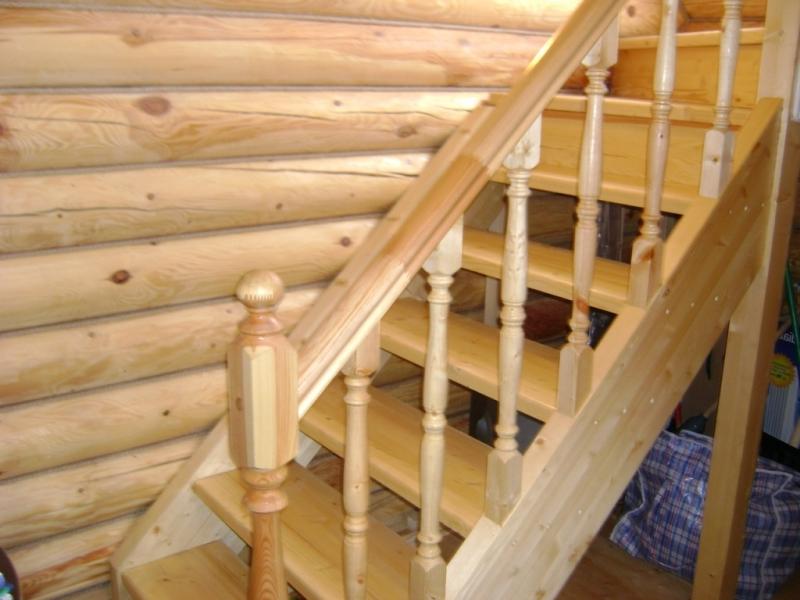

Способы крепление стоек и балясин

Балясины могут быть разного размера, и изготовлены из различных материалов, поэтому и крепиться они могут по-разному. Некоторые из них просто устанавливаются в высверленные отверстия в ступенях и поручнях, другие прикручиваются саморезами, а места крепления закрываются декоративными заглушками.

• Установив балясины, их накрывают сверху поручнями, которые закрепляются на опорных крайних стойках. При необходимости, в середине лестницы можно установить еще одну опорную стойку.
• Если стоек устанавливается три или даже четыре, то вместо балясин надежным ограждением могут послужить две или три ровные доски (планки), закрепленные параллельно ходу лестницы.
• Когда вся конструкция будет собрана, можно переходить к обработке поверхностей с помощью шлифмашинки и наждачной бумаги. Подготовка проводится перед нанесением защитных и декоративных лакокрасочных покрытий.
• Первый слой, который наносится на дерево — это антисептические составы. Они защитят древесину от гниения, появления плесени или грибка, от домашних насекомых. После этого конструкции дают полностью просохнуть.
