Как сделать шкаф под духовку своими руками дома?

С чего начать обустройство помещения

Итак, вы приняли решение приобрести встраиваемую технику, и, соответственно, мебель. Для этого необходимо тщательно, до мельчайших деталей, продумать оптимальное расположение встроенного бытового оборудования.

Вы должны помнить о том, что не нужно вначале покупать понравившуюся мебель, а затем выбирать бытовые приборы. Не всегда к понравившемуся гарнитуру можно подобрать необходимую технику. Заниматься выбором и мебели, и оборудования нужно одновременно, рассматривая при этом разнообразные варианты.

На современной кухне находится большое количество бытовой техники, которую каждая хозяйка стремится разместить максимально практично, удобно и гармонично. Вначале нужно определиться со стилем и дизайном помещения. Вы значительно быстрее остановите свой выбор на необходимой бытовой технике, подобрав нужную тематику оформления кухни.

Перед покупкой мебели вам необходимо определиться с основными вариантами подбора. Существует два основных пути приобретения гарнитура для встраиваемой техники:

• первый путь является наиболее распространенным и заключается в подборе отдельных модулей кухонной мебели. Из таких частей вы самостоятельно составляете комплект, исходя из размеров, формы и конфигурации помещения.
• второй путь – вы приобретаете полностью укомплектованный кухонный гарнитур необходимых размеров или заказываете производителю элементы мебели нестандартных размеров и формы.

На сегодня существует множество компаний, которые предлагают встраиваемую технику и мебельные комплекты. Обратившись в такую фирму, вы с легкостью подберете подходящее сочетание мебели и бытовых приборов.

Схема и чертежи угловой кухни

Различных кухонь на любой вкус сегодня можно найти множество, и готовых, и сделанных на заказ точно по размерам и чертежам угловой кухни, даже с учетом всевозможных труб и расположения кранов и подоконников. Тем не менее зачастую хочется сделать что-то своими руками. Ну, разве что фасадные панели заказать, хотя и их тоже можно сделать самим.

Угловые кухни на сегодняшний день довольно актуальны, так как они наиболее удобны и экономичны.

Самое главное — определить, какая нужна кухня, а также расположение шкафов и столов, количество полок и ящиков. Иными словами, прежде всего нужна схема расположения элементов и их размеры.

Кухня в первую очередь должна быть эргономичной, т.е. удобной для работы хозяйки. Для этого основную рабочую поверхность нужно расположить между раковиной и плитой.

Кроме того, чтобы холодильник служил долго и функционировал без перебоев, его нельзя ставить рядом с плитой. Эти требования оставляют мало простора для фантазии в маленькой кухне.

Угловой шкаф — следствие необходимости использовать каждый сантиметр пространства.

В больших кухнях простора для фантазии больше, но и в них часто используют угловые конструкции.

Только вызвано это уже не теснотой, а чисто эстетическими причинами: кухонная мебель, занимающая две стены и объединенная угловой секцией, смотрится как единое целое, создавая специфический, но очень симпатичный интерьер.

Пример чертежа угловой кухни.

Определившись с расстановкой основных элементов кухонного уголка, переходим к частностям. Будем ли мы делать кухонную технику встроенной или обычной? Обычно ради экономии места делают встроенную плиту и мойку.

Как угловые конструкции, встроенная техника хороша и для тесной кухни, и для просторных помещений, поэтому встроенные раковина, жарочный шкаф нередки в любых квартирах.

Если хозяин примет решение использовать обычную плиту, секция под вытяжкой будет отсутствовать: для плиты, как для вытяжки, просто следует оставить место.

Не всегда вытяжка бывает с трубой. Иногда в ней используют фильтры. Тогда воздух, попадая в вытяжку, очищается фильтрами и поступает обратно в кухню уже очищенный.

В этом случае пространство над вытяжкой тоже можно занять шкафчик или можно, как вариант, закрыть трубу дверцей, поскольку труба зачастую выглядит не слишком эстетично.

Под двумя узкими шкафчиками на правом крыле, повешенными выше остальных, можно поместить вытяжку и холодильник.

В маленькой кухне один край гарнитура примыкает к стене, а другой — к холодильнику. Поэтому целесообразно крайние элементы сделать с прямыми стенками. Совсем другое дело — в большой кухне.

Если с правой стороны у нас будет стоять холодильник под высоким шкафчиком (кстати, такой же можно сделать и для маленького гарнитура), то слева предполагается пустое пространство, мимо которого все будут ходить.

Поэтому в этом месте лучше сделать закругленный угол и оставить открытые полки, на которые можно поставить вазу с фруктами или цветами, игрушку, красивую чашку и т.п.

В большом гарнитуре проектировщик забыл важную вещь, которая есть на маленьком, это подсветка. Точечные светильники над местом работы добавляют света, делают помещение более комфортным.

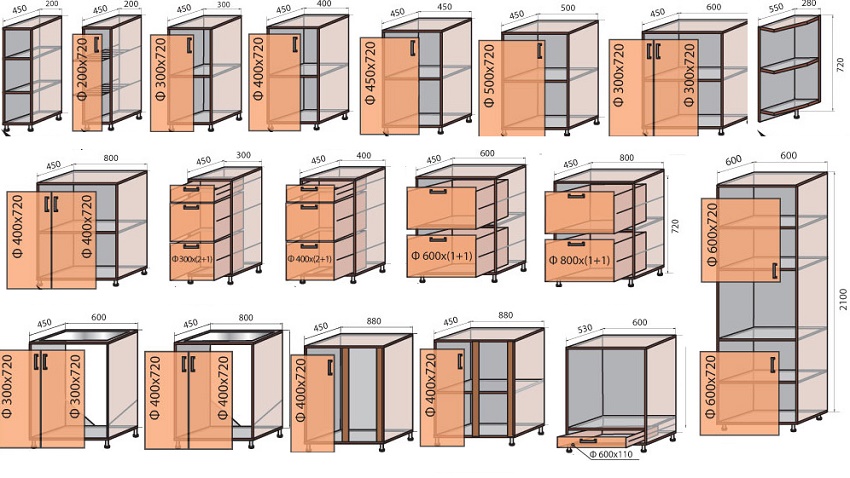

Размеры кухонного гарнитура

Оптимальные высоты всех модулей кухонного гарнитура.

Стандартные размеры кухонных рабочих столов: высота 70-90 см, длина 80 см, ширина 60-70 см. Расстояние между столами и навесными шкафами 50-70 см, высота навесных шкафов 60-90 см, ширина 30-40 см, длина такая, как у стола внизу.

Чтобы определить размеры точнее, хозяйка должна представить, как она будет работать, как доставать ту или иную вещь из шкафа. Иными словами, высота предметов индивидуальна для каждого случая, их каждый должен определить сам для себя.

Длина шкафов и столов зависит от размеров кухни. А вот ширина стола должна совпадать с шириной плиты.

В маленькой кухне часто ставят плиту с габаритами 50х50 см, но есть плиты размером 60х60 см. Если учесть, что сзади у плиты выступает патрубок для газовой трубы, ее нельзя придвинуть к стене ближе чем на 10 см. Следовательно, внешний край плиты отстоит от стены минимум на 60 (для маленькой) или 70 см. Соответствующей ширины должны быть и столы.

Но есть еще одна тонкость. 60 или 70 см — это ширина столешницы, которая, как правило, выступает над краем стола на 3-5 см. Значит, если столешница имеет размеры 80х70 см (при плите 60х60), то сам стол должен иметь длину и ширину максимум 75х65 см. Длина крайнего стола около стены или холодильника определяется целиком размерами кухни.

Чертежи угловой кухни

Формы навесных шкафов могут быть самыми разными. Шкафы двустворчатые, одностворчатые, широкие и узкие, шкафы-витрины (со стеклянными дверцами), угловые с открытыми полками, которые вешают на краю гарнитура, а также шкаф в углу кухни. Размеры этих шкафов, особенно тех, которые находятся на краях, индивидуальны, зависят от размера кухни.

http:

Нас более всего интересует шкаф угловой. Он представляет собой параллелепипед со срезанным углом, на который навешивается дверца. Ширина этой дверцы равна расстоянию между прямыми шкафами, а ширина срезанных сторон равна ширине шкафов. По этим данным можно построить требуемый параллелепипед и определить его полные размеры.

КАК ВЫБРАТЬ ВСТРОЕННЫЙ ХОЛОДИЛЬНИК ДЛЯ КУХНИ

Размер – это первый фактор, на который нужно обратить внимание, выбирая встроенный холодильник. От этого зависит то, каким образом он будет помещаться в гарнитур.

Если площадь не более семи квадратных метров, то лучше выбирать среди узких моделей холодильников (ширина 45 – 55 см). А сохранить вместимость помогут высокие модели. Ещё один неплохой вариант – маленькие холодильники, которые ставятся под столешницу.

Компактно, но очень практично!

Если у вас большая семья и просторная кухня, рассмотрите холодильники side-by-side. Своими габаритами они похожи на большие платяные шкафы. Чтобы не создавать неудобств с размораживанием, выбирайте модели с системой «No frost».

А это вариант для тех, кому экономить место не нужно.

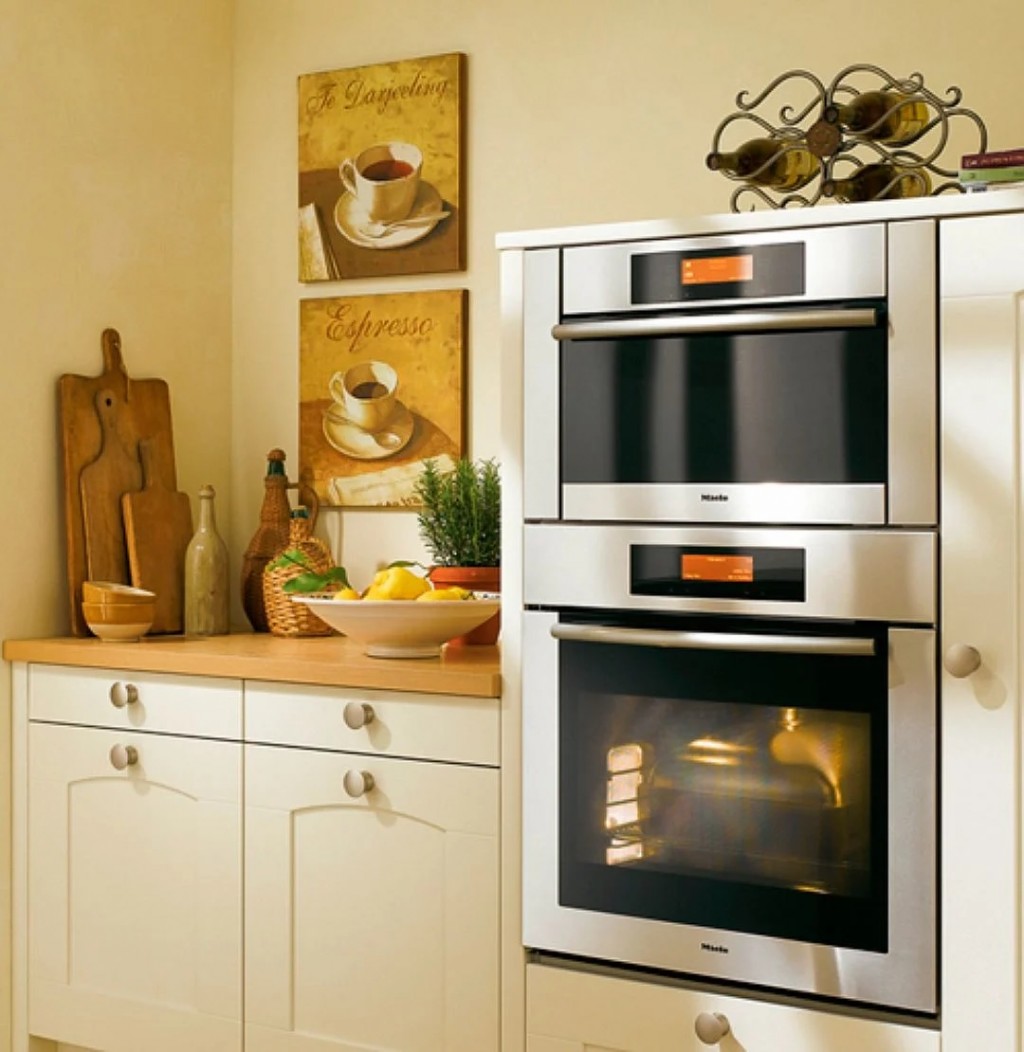

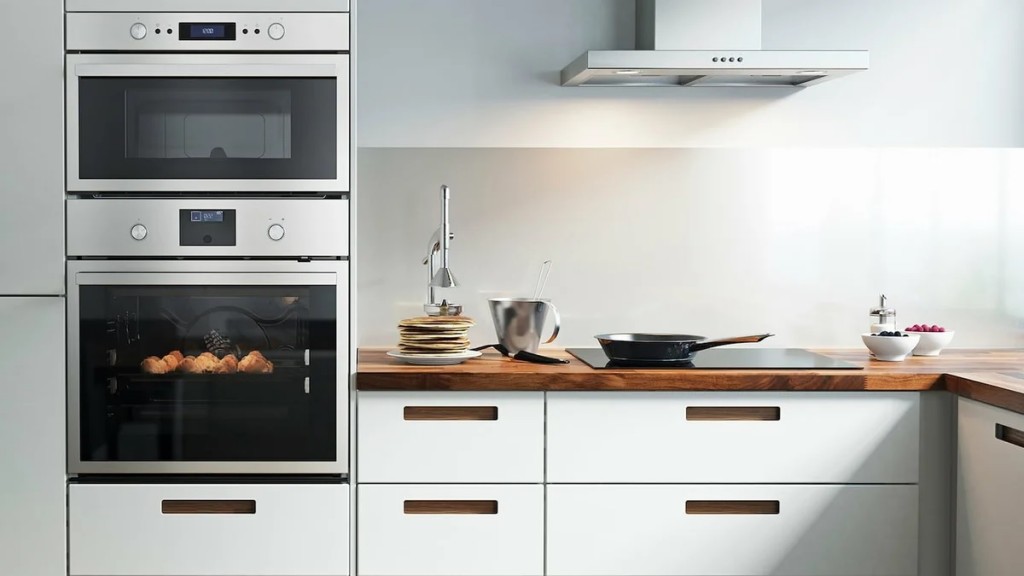

Особенности и преимущества кухни со встроенной духовкой

Шкаф под духовку – это конструкция, предназначенная для установки в ней духовки. Она может как являться частью мебельного гарнитура, так и приобретаться отдельно.

К преимуществам интерьера кухни со встроенным духовым шкафом относят:

• внешнюю привлекательность – такой интерьер выглядит намного элегантнее, чем кухня с обычной духовкой;
• экономию полезного пространства;
• возможность организовать «рабочий треугольник» (зону для приготовления пищи) так, как удобно хозяевам дома;
• практичность – такая мебель часто сочетает в себе сразу несколько функций. Например, она может служить системой хранения.

Но у такого решения есть и особенности, которые необходимо учесть при выборе:

• стоимость встраиваемой техники в комплекте с мебелью выше, чем традиционной;
• в случае перестановки или выхода техники из строя могут возникнуть проблемы: духовку придется менять вместе со шкафом, так как найти подходящую по размерам конструкцию будет тяжело — обычно мебель подбирается под технику, а не наоборот.

Угловая тумба под мойку для кухни: чертеж конструкции

Чертеж приставного шкафчика под мойку нужен, если вы собрались делать конструкцию своими руками. К слову, это не так уже сложно, а если вы делали какие-то другие элементы для кухни своими силами, то и со шкафчиком справитесь.

Прежде чем проектировать чертеж, определитесь со следующим:

• Цель тумбочки – только ли это устройство под мойку, или место для хранения и т.д.;
• Определись с размерами шкафа в целом и его составляющих;
• Рассчитайте расстояние между внутренними полочками, если они есть;
• Определитесь с цветом тумбочки и дизайном;
• Подберите материал;
• На основе собранной информации и наиболее точного желаемого фотообразца, составьте чертеж.

По чертежу гораздо легче собрать шкаф, да и сборка будет понятной, где все четко идет по плану. Готовый типовой чертеж можно взять в Интернете.

Чертеж угловой тумбы под мойку своими руками (видео)

Типы конструкций, особенности

Различают несколько типов конструкции шкафов-купе:

• Прямые

Прямые модели считаются классическими. Это универсальный вариант, который выбирает большинство заказчиков. Прямая модель представляет собой прямоугольный шкаф с раздвижными дверями. Такой шкаф легко вписать в любой интерьер. Он может быть практически не заметным, сливаться со стеной или другими элементами обстановки. Прямая модель может быть корпусной или встроенной.

• Угловые

Преимущество данного типа шкафа-купе заключается в том, что рационально используется небольшое пространство, куда сложно поставить какой-либо другой предмет. Такая модель изготавливается по индивидуальному заказу, так как сложная форма требует точных расчетов.  Угловой шкаф-купе может иметь Г-образный вид, треугольный или трапецевидный.

• Радиусные

Этот тип шкафов-купе отличается оригинальной формой и большими возможностями для дизайнерских решений. Он может быть круглым, ассиметричным, вогнутым, выгнутым или вогнуто-выгнутым.

Правила самостоятельной установки духового шкафа

Духовой шкаф – это востребованная техника, в которой получается готовить очень вкусные, ароматные и полезные блюда. Однако нужно не только знать, как осуществляется установка духового шкафа, но и как правильно выбрать его.

Правила выбора техники

Существует много разновидностей духовых шкафов, которые обладают своими специфическими особенностями. Следует отдельно выделить встраиваемую технику, которая монтируется непосредственно в кухонный гарнитур. Также можно выбрать самостоятельный элемент, который монтируется отдельно от остальной мебели, которая присутствует в помещении.

Также можно разделить все виды изделий на две основные разновидности, которые отличаются по способу нагрева. Установка газового духового шкафа является хорошим решением для любой кухни.

Однако выполнять работы, связанные с его монтажом можно только в присутствии специалистов, поскольку какие-либо неточности или нарушения могут стать причиной появления определенных проблем с газификацией дома. В этих шкафах в дно духовки встраиваются сопла конфорок, поэтому нагревание пищи осуществляется снизу.

Современные изделия дополнительно оснащаются всевозможными элементами, с помощью которых приобретают определенные функции. К таким элементам относится конвекционный вентилятор и электрический двигатель.

Использовать духовой шкаф, работающий от газа, экономично и удобно, однако он не подходит для применения в домах, где не проведен газ. Причем даже такая проблема вполне легко может решиться, если использовать в процессе эксплуатации прибора специальные газовые баллоны. Обычно газовые модели снабжаются специальной системой газ-контроля, поэтому пользоваться ими всегда безопасно.

Установка электрического духового шкафа является так же довольно востребованной. Такие модели являются очень простыми в использовании, а их монтаж не вызывает серьезных трудностей.

Причем данные изделия, как правило, снабжаются большим количеством дополнительных функций, которые невозможно встретить в газовой технике.

В таких шкафах нужная температура достигается за короткий промежуток времени, а также устанавливается строго такая температура, которая необходима для готовки.

При этом нагрев осуществляется не только снизу, но и может выполняться с различных сторон и сверху. Однако такая техника во время работы потребляет огромное количество электрической энергии, поэтому при постоянном ее использовании придется уплачивать довольно значительные коммунальные платежи за электроэнергию.

Дополнительно духовые шкафы отличаются по количеству функций и размерам, а также по другим мелким параметрам.

Специфика установки духовых шкафов

Выполнить работы, связанные с монтажом совершенно любого шкафа можно своими руками, однако нередко приходится обращаться к специалистам во время установки газового прибора, поскольку существует вероятность нарушить систему газоснабжения.

Установка встраиваемого духового шкафа может выполняться только тогда, когда данный прибор обладает всеми нужными параметрами и определенными габаритами, которые соответствуют конкретному месту, выбранному для монтажа.

Поэтому придется довольно долго выбирать технику, а при этом следует учитывать, что если прибор является электрическим, то он должен располагаться рядом с розетками, а если он газовый, то рядом с ним должна быть возможность подвести газ.

Установка духовых электрических шкафов может осуществляться практически в любом месте, однако они должны располагаться в определенной отдаленности от мойки или других источников воды. Розетка для этих приборов может быть справа или слева, а ее высота должна быть больше, чем 10см от пола. Лучше всего выбирать силовую розетку, которая рассчитана на мощность в 40А.

Газовый шкаф должен быть на расстоянии до 1,2м от источника газа.

Самостоятельная установка духового шкафа может быть выполнена довольно легко, однако для этого нужно четко следовать инструкции, которая прилагается к изделию, а также, как правило, имеется специальная схема, по которой можно легко и быстро выполнить все важные этапы монтажа. При этом нужно учитывать, что техника должна находиться на определенном расстоянии от других предметов, имеющихся на кухне, поскольку она не должна соприкасаться с ними. Также нужно делать специальный отступ, который предназначается для вентиляции.

Каждый духовой шкаф, который оснащается специфическими функциями и дополнительными элементами, монтируется оригинальным методом, поэтому во время установки нужно учитывать конкретные правила и условия, чтобы результат работ был качественным, а сама техника прослужила долгое время, и пользоваться ею можно было совершенно безопасно. Прибор должен закрепляться к поверхностям очень хорошо, а также в процессе нужно применять только качественные и надежные крепежные элементы. Установка должна осуществляться исключительно на ровную поверхность, поэтому заранее нужно проверить это условие с помощью строительного уровня.

Особое внимание нужно уделить процессу подключения духового шкафа к газопроводу или к электрической сети, причем в первом случае работа должна выполняться исключительно специалистами.

Если электросеть в квартире или доме обладает хорошей мощностью, то подключить технику к ней не составить труда. При этом нужно постоянно сверяться со схемой, которая имеется в комплекте с оборудованием.

Для подключения необходимо применять особые разъемы.

После грамотной установки духового шкафа можно без опасений пользоваться прибором по назначению, а при этом будут получаться великолепные блюда за короткий промежуток времени и с минимальными усилиями.

Как установить духовой шкаф в квартире, видео-инструкция

Правила внутреннего наполнения в зависимости от расположения

В зависимости от расположения шкафа-купе проект внутреннего наполнения будет значительно отличаться от помещения к помещению, поэтому для того чтобы каждый раз не «изобретать велосипед» с нуля существуют определенные правила, учитывающие эти особенности, и на которые, в последствии, необходимо накладывать индивидуальные схемы размещения вещей.

Для прихожей

Для прихожей, шкаф-купе является наиболее удачным решением при организации системы хранения, поскольку раздвижной механизм дверей обеспечивает свободный проход в условиях ограниченного проема, а при наличии ниши можно создать полноценную гардеробную.

Внутреннее наполнение шкафа должно обязательно содержать модули для хранения верхней одежды, обуви и аксессуаров. При возможности дополнительно устанавливаются открытые угловые полки для разных мелочей.

Верхняя часть конструкции отводится для хранения редко используемых и сезонных вещей, коробок с обувью, чемоданов, дорожных сумок и т. д.

В средней части на доступной высоте устанавливаются продольные и поперечные штанги для вешало, в высоких конструкциях монтируется пантограф, позволяющий беспроблемно опускать верхние ряды одежды. При необходимости добавляются держатели для зонтов, головных уборов, ключей.

Ближе к полу оборудуют сетчатые корзины из проволоки для размещения обуви, полки для средств ухода, отводят пространство для бытовой техники и инструмента.

Важно отметить, что в качестве полотна раздвижной двери рекомендуется использовать зеркало, так как оно позволяет оценить свой внешний вид и оперативно исправить обнаруженные недостатки.

Для спальни

Спальня – наиболее важная комната для каждого человека, поскольку является местом уединения, отдыха и сна. Одновременно с этим, данное помещение представляет собой «кладовую» для большого количества одежды и разного рода принадлежностей, которые нежелательно выставлять на всеобщее обозрение. Поэтому для того чтобы не загромождать имеющееся пространство, а также избавиться от уже имеющегося визуального и физического хлама необходимо правильно спланировать систему хранения вещей.

Вместительный шкаф-купе для спальни является настоящей находкой, поскольку позволяет распределить все имеющиеся вещи по своим углам и максимально освободить жизненное пространство.

Верхний отдел шкафа должен использоваться для размещения постельных принадлежностей – подушек, одеял, пледов, запасных комплектов. Здесь же располагаются старые сумки, ящики с личными вещами, парадная обувь, которая надевается на торжественные мероприятия не чаще пары раз в год и другие редко используемые предметы.

В основной части на полках следует хранить повседневную одежду, пижамы, халаты, полотенца. Нательное и нижнее белье укладываются в выдвижных ящиках, причем отдельно для мужчин и женщин. На вешалках размещаются деликатные вещи – рубашки, штаны, юбки, платья. В отдельные секции-ячейки можно поместить аксессуары, галстуки, часы, документы. При необходимости, конструкция также может оснащаться откидываемой или выдвижной гладильной доской.

Нижняя часть, как правило, используется для хранения наиболее громоздких предметов – бытовой техники, коробок со смешанным содержимым, принадлежностей для хобби.

Для детской

Детская – это многофункциональное помещение, которое совмещает и спальню, и кабинет, и игровую. Комната для ребенка должна не только отличаться особым колоритом и атмосферой радости, но и предоставлять пространство для активного отдыха, учебы и творчества, а также обеспечивать безопасность во всех ее проявлениях, в том числе при эксплуатации мебели.

Поскольку шкаф-купе приобретается не на один год, проект внутреннего наполнения должен разрабатываться тщательно, учитывая возраст и пол ребенка, последующее взросление, определенные увлечения и хобби. Также важно услышать его собственные предложения на этот счет.

Верхняя часть конструкции скорее всего будет недоступна ребенку, поэтому в ней следует размещать постельные принадлежности, сезонную одежду, вещи для тематических мероприятий и другие предметы, которые не пригодятся в повседневной деятельности.

Пользуясь основной секцией, ребенок не должен прилагать усилия, чтобы получить необходимую вещь, иначе возникает повышенная вероятность травмирования – все предметы обязательно должны быть в пределах досягаемости. В этой ситуации наиболее актуально использование пантографа для простого доступа к высоким продольным штангам, на которых будут храниться пиджаки, рубашки, брюки, юбки.

Полки ниже уровня глаз можно использовать для хранения трикотажа и нательного белья, более высокие – для головных уборов и уличных аксессуаров. Обязательно должен быть отсек для игрушек и творческих принадлежностей, отдельную секцию можно выделить для художественной литературы, учебников, тетрадей и канцелярских принадлежностей.

Нижний ярус необходим для хранения чистой домашней и уличной обуви, спортивных принадлежностей, габаритных игрушек.

Также важно учитывать особенности изготовления конструкции – все углы обязательно должны быть окантованы кромкой из ПВХ, а стекло выполнено по технологии триплекс или оклеено защитной пленкой для предотвращения появления осколков. Однако несмотря на комплекс защитных мер, специалисты все же рекомендуют отказаться от использоваться выдвижных полок в пользу корзин и пластиковых боксов при наличии детей дошкольного возраста.

Шаг пятый. Разновидности очищения духовок.

На сегодняшний день существует паровой (гидролизный), пиролитический, каталитический методы очистки поверхности печи.

Метод гидролизной очистки

Если вы не большой любитель готовить и хотите использовать духовку раз в неделю, гидролизный или паровой — это самый простой способ ее очистки. Никаких дополнительных кнопок на панели управления и значительных вложений не требуется. Суть его заключается в том, что воду заливают в противень и помещают в духовку при высоких температурах 70-90 ° С. Испаряющаяся вода, размягчает жир на стенках духовки паром, после чего удаляется с поверхности обычным механическим способом с помощью губки. Конечно, это не идеальный способ, и вы не можете удалить весь жир, но и на цене это тоже не отразится.

Каталитический метод очистки

Метод каталитической очистки поверхности используется в большинстве печей среднего ценового сегмента. Внутренние стенки печи, чаще всего только задняя стенка, покрыты специальной эмалью, содержащей катализатор, который при приготовлении пищи при повышенных температурах расщепляет жир на воду и углерод. После приготовления блюда и охлаждения духовки все, что вам нужно сделать, это очистить духовку от сажи влажной губкой. Недостатком этой поверхности является короткий срок службы, 5-7 лет, и свойства теряются при активном использовании духовки.

Пиролитическая очистка

И победителем затрат труда на очистку духовки является пиролитический метод. Он реализован в печах премиум-класса и является наиболее эффективным. При включении духовка нагревается до 500 °C, при такой высокой температуре жир сгорает. Далее просто протрите стенки от сажи влажной тряпкой или губкой. Печи с такой системой самоочистки потребляют больше энергии, но это не мешает им быть очень популярными среди потребителей.

Теперь, когда мы определились со всеми важными компонентами выбора духовки, пришло время перейти к функциональности. Современные духовки — это многофункциональные устройства, и от того чем производитель начинил своё творение, настолько вы сможете реализовать свой творческий кулинарный потенциал.

Монтаж газовой духовки

Наибольшее число сложностей возникает при монтаже встроенного газового оборудования. Критичная проблема в этом случае – это подвод магистральной системы к духовому шкафу. Эту работу в любом случае должны выполнять сертифицированные специалисты.

Самостоятельная отводка до основного газового крана на любом участке трубы грозит крупным денежным штрафом.

Согласно правилам установки газового оборудования, оно обязательно обеспечивается специальной защитой. Элементы системы не должны подвергаться сильному физическому воздействию или резким температурным перепадам. Запорный кран необходимо вынести на легкодоступный участок, что даст возможность быстро отключить подачу газа при возникновении экстренной ситуации.

При подключении одного прибора допускается использование обычного сильфонного шланга. Его гибкость позволяет уложить отвод без установки дополнительных держателей, равно как и сверления стен. Но шланг не должен быть длиннее 2 метров. Какие-либо переходники не допустимы.

Газовые шланги

Некоторые модели имеют зеркальное соединение, то есть, с правой и левой стороны одновременно. После подключения к одному из кранов второй необходимо заглушить. Хорошо, если предусмотрен толковый заводской клапан, тогда как на бюджетных моделях приходится вбивать чопик или накручивать сторонний кран. Если входной вывод прямой, то для большего удобства можно использовать Г-образный адаптер.

Перед тем как окончательно закреплять духовой шкаф на своём месте, необходимо проверить состояние всех элементов, в том числе работоспособность самого оборудования. Особое внимание нужно уделить герметичности соединений. Верный способ определения утечки газа – мыло. Наносим раствор на резьбовые стыки, пускаем газ и выжидаем пару минут. Если появляются пузыри, то герметичность соединения нарушена.

Как встроить духовой шкаф своими руками, чертежи и расчеты

В современных кухнях все чаще можно увидеть встраиваемую бытовую технику. И это неудивительно. Интегрированные в кухонный гарнитур плиты и холодильники, стиральные и посудомоечные машины, микроволновые и УВЧ- печи позволяют сохранить рабочую поверхность, более функционально распорядиться внутренним пространством шкафов. И, конечно же, придают более целостный и гармоничный вид общему дизайну кухни. Как встроить духовой шкаф своими руками? Начинать стоит с правильной планировки кухонного гарнитура.

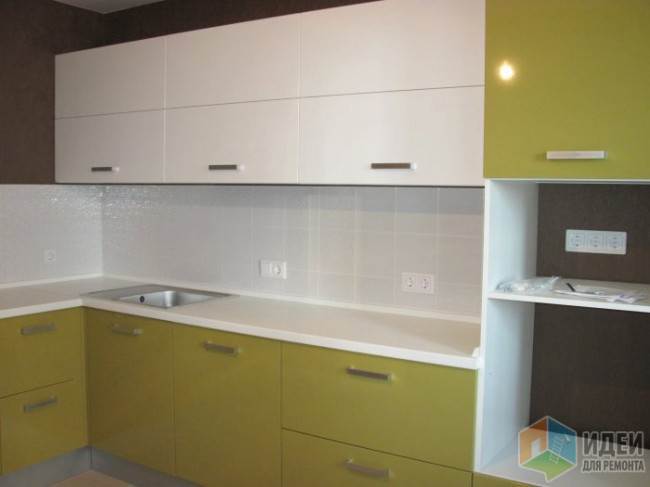

Где должна быть розетка под духовой шкаф и варочную панель

При грамотном подходе в разработке дизайн-проекта кухни расположение отдельностоящей плиты или дуэта «духовой шкаф + варочная поверхность» неразрывно связано с подводом вытяжки к вентиляционной шахте. Поэтому еще на стадии начала ремонта можно четко определить место размещения духовки. И, соответственно, предусмотреть розетки под ее подключение.

Однако тут не все однозначно. Располагать розетку строго за духовкой нельзя. При включенной в нее вилке образуется «мертвая» зона, которая не даст задвинуться духовому шкафу до нужной глубины.

Вариант расположения розетки ниже уровня духового шкафа также не очень удачен. Гораздо удобнее сначала отключить технику, а уже потом вынуть из кухонной тумбы. А не наоборот – при возникшей потребности в отключении от сети начинать выдвигать довольно тяжеловесный агрегат.

Самое оптимальное решение – вынести розетку ниже уровня столешницы в близлежащий шкаф-тумбу. Идеально, если в соседнем столе-тумбе около духового шкафа будут выдвижные ящики. Тогда в самой тумбе можно заднюю стенку не устанавливать вообще. Достаточно вынуть нужный ящик – и доступ к розетке открыт.

Также неплохое решение прикрутить накладную розетку к боковине шкафа с распашными створками. Мешать она внутреннему наполнению тумбы не будет, а пользоваться ею вполне удобно.

Главное чтобы этой тумбой не оказался стол под мойку. Столь близкое соседство с водой, сливом канализации нежелательно.

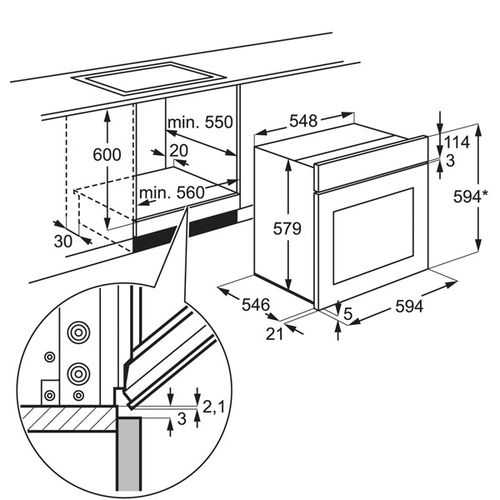

Чертежи как встроить духовой шкаф своими руками

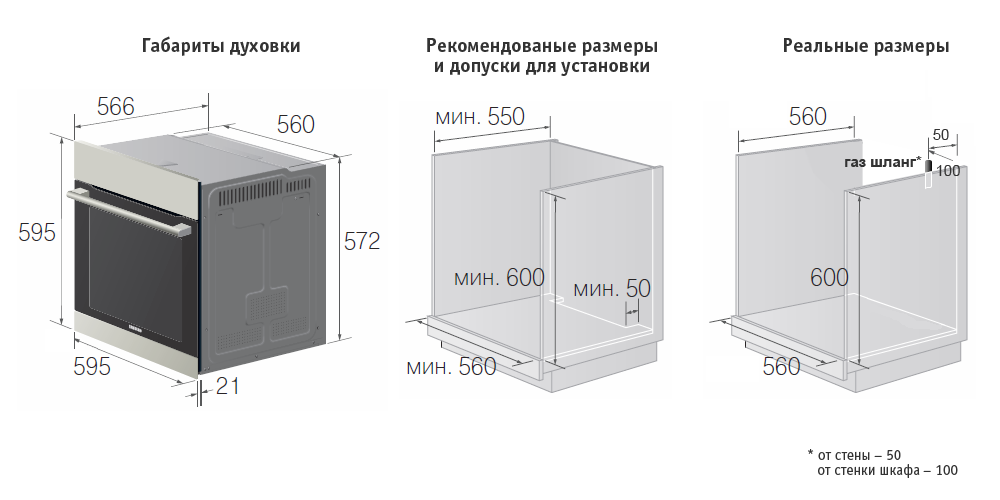

Эта задача не так сложна, как может показаться на первый взгляд. Для облегчения встройки бытовая техника выпускается в определенных стандартных габаритах. Вы всегда можете поменять одну встроенный духовой шкаф на другой, не меняя при этом кухонную мебель.

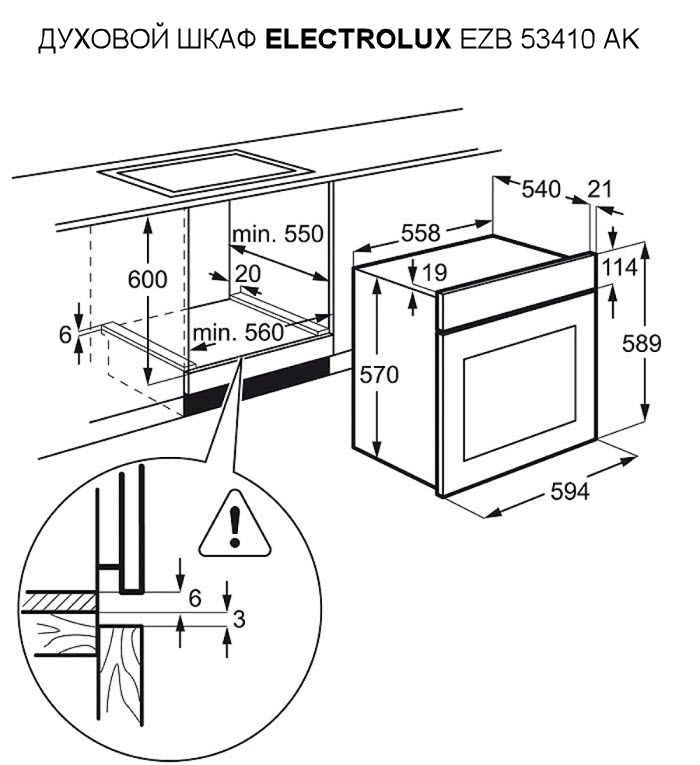

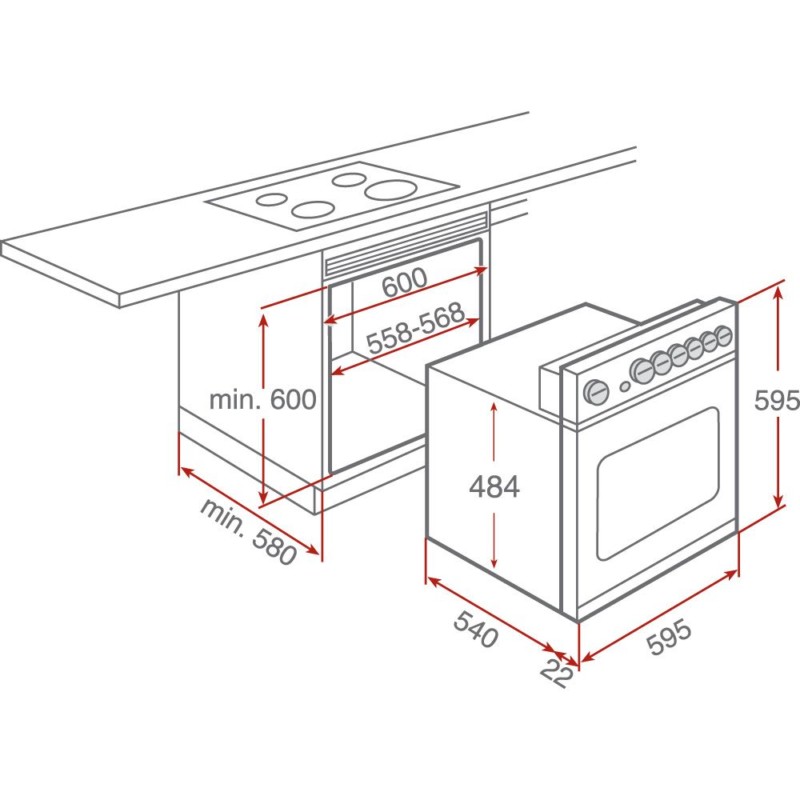

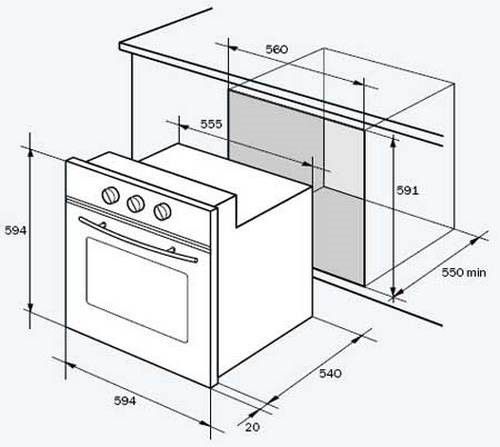

Стандарты тут просты: любой электрический или газовый духовой шкаф встраивается в нишу 600х600 мм. Причем ширина ниши 600 мм с учетом толщины боковых стенок модуля под духовку (по требованиям большинства моделей чистовой размер проема должен быть минимум 560 мм).

Глубина духового шкафа рассчитана на размещение под столешницей стандартной ширины 600 мм. То есть корпус до переднего свеса должен быть 550-560 мм. Встроить духовой шкаф своими руками под зауженную столешницу не получится. А вот под расширенную, в различных дизайнерских вариациях, вполне.

Нюансы могут возникнуть в специфических нестандартных случаях. Поэтому внимательно изучайте инструкцию на этапе приобретения бытовой техники. Для некоторых духовых шкафов требуется предусмотреть в конструкции короба места для вентиляции.

А то и вовсе специальный вырез для циркуляции воздуха в дне шкафа или столешнице.

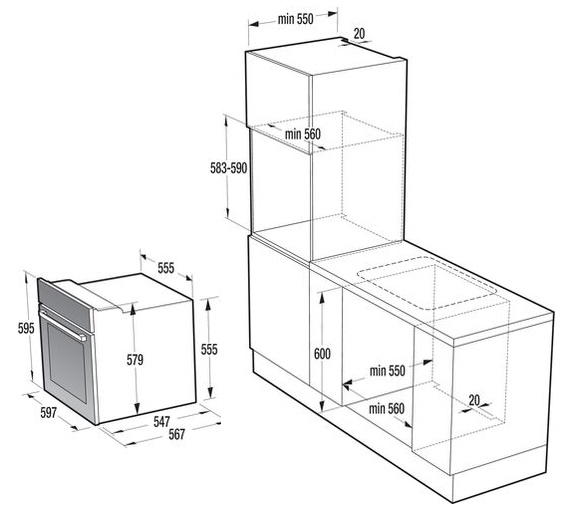

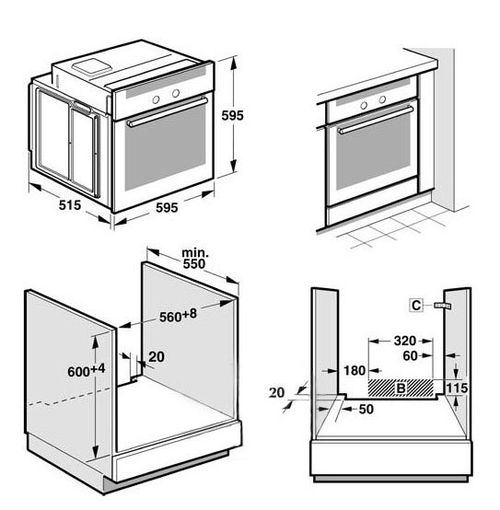

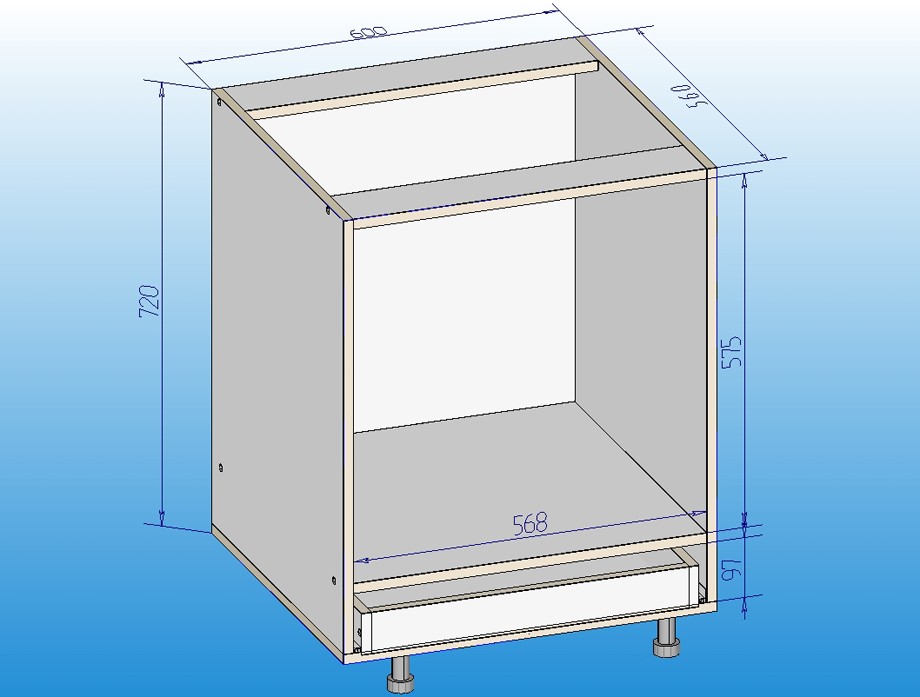

Типовая конструкция шкафа под духовой шкаф представлена на чертеже.

Если стол-тумба «зажимается» между соседними модулями, то нужды в верхней стягивающей планке нет. Многие мебельщики не ставят ее вообще.

Если высота кухонного гарнитура стандартная (840-850 мм при разных толщинах столешницы), то высота самой боковины шкафа под духовку будет 720 мм. Путем простых вычислений (720-600) получаем по низу встройки пространство в 120 мм. Точнее свободным пространством будет (120-32) всего 88 мм, за вычетом толщин дна и полки.

В это пространство обычно встраивают выдвижной ящик с коробом высотой 50-60 мм. Если увеличить высоту нижнего ряда кухни под стать своему росту (про это можно почитать здесь), то выдвижной ящик будет более глубоким и функциональным.

Собственно, по тому же принципу тумба «превращается» в шкаф под встраиваемую духовку. Мы просто увеличиваем по высоте пространство нижнего ящика.

Но тут есть один важный нюанс. Глубину боковин увеличенного по высоте шкафа нужно также увеличивать, чтобы не было видно щели между стеной и корпусом шкафа.

А это значит, циркуляция воздуха возле встроенной таким образом духовки своими руками будет нарушена. Не зря ведь на инструкциях к духовым шкафам на встройку в пенал прилагается отдельный чертеж. В котором видно, что нужно оставить выпил под циркуляцию воздуха.

Поэтому в столешнице, покрывающей такой невысокий шкаф под встроенный духовой шкаф своими руками, следует предусмотреть вырез. Его можно прикрыть вентиляционной решеткой.

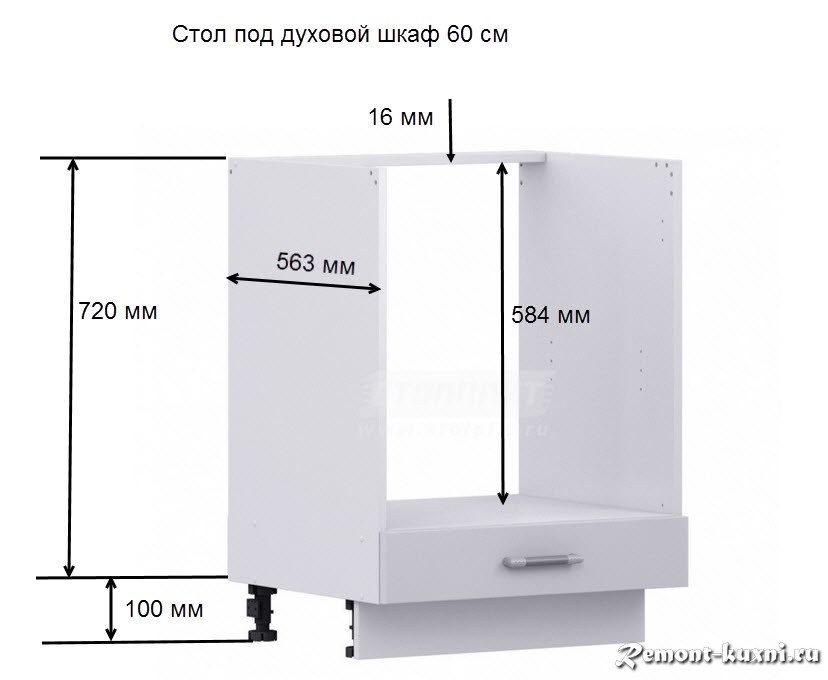

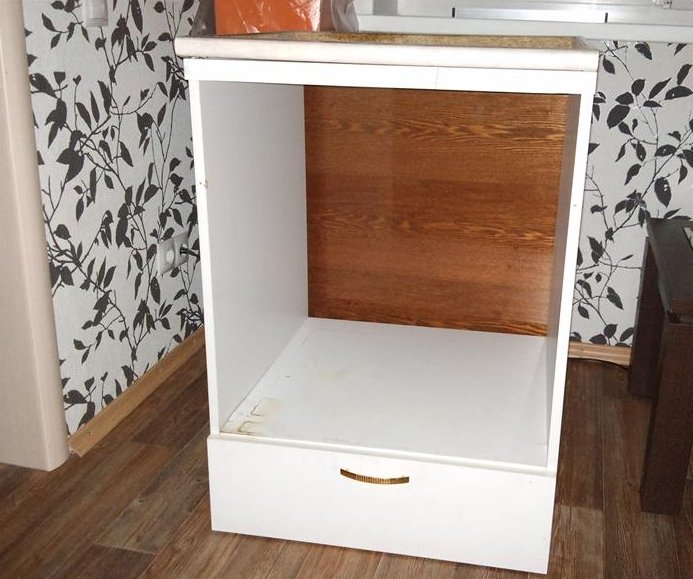

Тумба под духовой шкаф своими руками, чертежи и расчеты

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет выглядеть следующим образом.

При ширине столешницы 600 мм, с учетом свеса спереди и сзади глубина корпуса будет варьироваться в пределах 460-500 мм.

Если решено ставить стягивающую планку по центру модуля, то ее следует опустить примерно на 10 мм относительно боковин. Иначе она помешает врезке варочной поверхности в столешницу над духовым шкафом своими руками.

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

Иногда от выдвижного ящика в конструкции короба под духовой шкаф отказываются вообще. Он абсолютно не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке вполне хватает. Тогда на проем под духовкой ставят «обманку» (жестко закрепленный фасад).

Шаг – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 Если нагрузка больше, рекомендуется применять проводник с жилами 4

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Вариант 1 — подключение через розетку

Вариант 2 — подключение электродуховки и варочной панели

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!

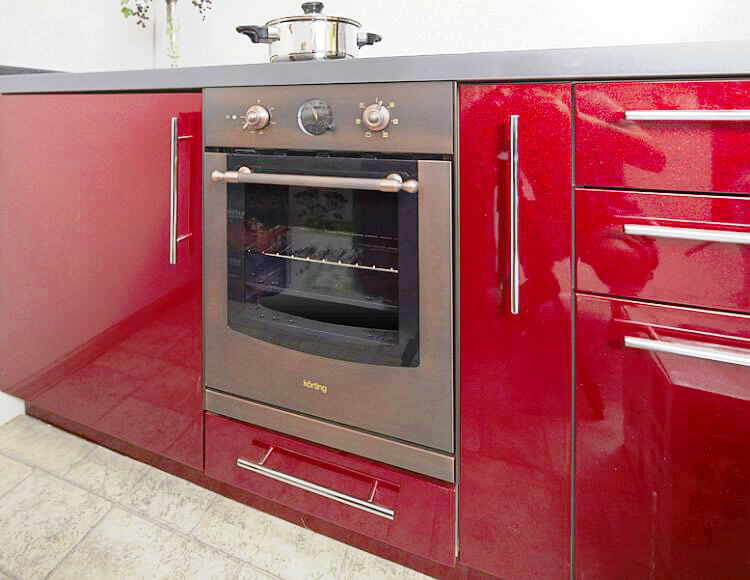

Правила размещения тумбы под духовку в кухонном гарнитуре

Чтобы шкаф для духовки гармонично вписался в интерьер кухни, был удобен и безопасен в использовании, при его размещении соблюдайте следующие рекомендации:

• следуйте правилу «рабочего треугольника»- пространства, ограниченного тремя точками: духовкой, мойкой и холодильником. Общая сумма его сторон не должна превышать 6 метров;
• подберите комфортную высоту техники. Оптимальный вариант – от 20 до 80 см. над уровнем пола;
• нельзя размещать духовой шкаф близко к холодильнику: это может привести к поломке одного из приборов;
• расстояние между мойкой и духовкой должно составлять е менее 45 см. во избежание коротких замыканий;
• газовая духовка должна быть расположена не дальше, чем на 1,2 м. от трубы — чем длинее шланг, тем меньше его надежность;
• продумайте зону открытия. Она должна позволять свободно вытаскивать противень из духового шкафа.

Чертежи

В сопроводительной документации изготовители обычно указывают габариты встраиваемой духовки и варочной панели. Если таковой не оказалось в наличии, берите рулетку и линейку и делайте обмеры техники сами. Данные запишите на отдельном листе.

Чертёж тумбы подберите в интернете. Распечатайте на принтере. Сравните размеры на плане с вашими результатами обмеров. Обычно стандартные габариты совпадают. В противном случае размеры шкафа подгоните под вашу технику.

Схема строения стандартного шкафа под духовку

Преимущества и недостатки

Встраиваемый духовой шкаф для удобного и комфортного использования на кухне

Разберем подробнее плюсы и минусы различных видов коробов для духовок. Для начала стоит заметить, что сама конструкция отдельного встраиваемого духового шкафа имеет преимущество в удобности использования, дизайне, свободе размещения.

Кухня с оригинальным дизайном с встроенной варочной поверхностью и духовым шкафом

Расположение конструкции в шкафу под варочной поверхностью

Духовка, встроенная в шкаф в классическом расположении – под варочной поверхностью

– создание общей поверхности для приготовления пищи;

– подойдет для людей с любым ростом;

– сохранение вида стандартной печки с духовкой (для любителей классики).

– необходимость постоянно наклоняться в процессе готовки;

– неудобства при очистке духового шкафа;

– высокая вероятность порчи электронного механизма вследствие попадания на него большого количества воды с печки во время готовки.

Деревянная кухня с расположением плиты и духовки в углу

Размещение духовки в шкафу пенале также имеет свои преимущества и недостатки

Встроенный духовой шкаф на удобной высоте для хозяйки, расположенный в шкафу-пенале

– расположение на уровне груди уменьшает нагрузку на спину во время работы;

– легкость в уходе за счет расположения;

– возможность подобрать размеры под любой рост;

– придает кухне новый современный вид.

Недостатки

Единственный недостаток данной конструкции состоит в том, что она, находясь достаточно высоко от пола, требует дополнительного укрепления. При установке необходимо проследить за тем, чтобы был прочно поставлен нижний горизонт. В противно случае, духовой шкаф может обрушиться на ноги хозяйке в процессе приготовления ужина.

Изысканная кухня в английском стиле с техникой, встроенной в шкаф-пенал

Выбор электрического духового шкафа с размерами для короба

Решившись покупать встраиваемую духовку, немалое внимание нужно уделить шкафу, в котором она будет располагаться. Вы можете приобрести его вместе с духовым шкафом, однако, часто они продаются без короба в комплекте. В этом случае нужно будет подбирать его самостоятельно. На что обратить внимание при покупке?

В первую очередь необходимо знать точные замеры духового шкафа. Высота и глубина короба должна быть больше на 15-20мм для нормальной циркуляции воздуха. При этом разница не должна быть больше, иначе возникнут сложности при монтировке и установке.

Установка и подключение электрического духового шкафа

Заранее позаботьтесь об электрической проводке. В месте постановки духового шкафа должен быть заранее предусмотрен выход проводов, потому как данный вид конструкции не имеет вилки, а требует непосредственного подключения к электросети.

Подбирая короб, убедитесь в наличии планок, укрепляющих горизонт.

Белая кухня с готовым коробом для встраиваемой белой техники

Также стоит обратить внимание на дизайн шкафа и расцветку, чтобы он гармонично вписался в уже имеющуюся обстановку кухни.

Кухня со встроенной техникой, которая идеально подходит по цвету и размерам

Правила размещения тумбы под духовку в кухонном гарнитуре

Чтобы шкаф для духовки гармонично вписался в интерьер кухни, был удобен и безопасен в использовании, при его размещении соблюдайте следующие рекомендации:

• следуйте правилу «рабочего треугольника»- пространства, ограниченного тремя точками: духовкой, мойкой и холодильником. Общая сумма его сторон не должна превышать 6 метров;
• подберите комфортную высоту техники. Оптимальный вариант – от 20 до 80 см. над уровнем пола;
• нельзя размещать духовой шкаф близко к холодильнику: это может привести к поломке одного из приборов;
• расстояние между мойкой и духовкой должно составлять е менее 45 см. во избежание коротких замыканий;
• газовая духовка должна быть расположена не дальше, чем на 1,2 м. от трубы — чем длинее шланг, тем меньше его надежность;
• продумайте зону открытия. Она должна позволять свободно вытаскивать противень из духового шкафа.

Выбор мойки

Есть три стандартных проекта расположения мойки в угловой кухонной комнате. Какой лучше, сказать тяжело, ведь каждый имеет собственные преимущества, и недостатки.

Мойка углового типа без отдельного модуля

Мойка с индивидуальным модулем

Существует два вида модулей под чашу: прямой и скошенный. Необходимый вариант подбирается, исходя из общей квадратуры кухни.

Модуль, имеющий скошенный угол

Выбор правильного угла для мойки

Если два угла находятся на равноудаленном расстоянии от коммуникаций, то здесь при подборе играют роль три фактора:

Размеры духовых шкафов

Встраиваемые духовки бывают как зависимые, так и независимые, но их габариты не слишком отличаются. Наиболее важный параметр встраиваемой техники — ширина, в первую очередь по ней определяется, подойдет имеющийся шкаф или нет. Неправильно установленный прибор может стать причиной возгорания либо очень быстро придет в негодность.

Стандартные размеры встраиваемых духовых шкафов

Если быть точными, то ширина встраиваемых духовок 59,5 см, но производители округляют до 60 см. Поэтому, чтобы узнать точнее размеры ниши, необходимо заглянуть в техническую документацию. Средние габариты современных устройств обычно соответствуют таким значениям:

• ширина 60 см;
• высота 60 см;
• глубина 55-56 см.

При этом встроенные духовые печи также классифицируют как большие, средние и узкие, они же маленькие.

Большие

Крупногабаритные духовые печи рассчитаны на объем свыше 55-60 л, обычно имеют несколько уровней готовки (от 3 до 5). Некоторые производители премиальной техники, например, Аско, Бош, Смег снабжают их телескопическими направляющими.

Что касается параметров, то они не превышают 60 см по всем трем измерениям, исключение — широкие модели, о которых подробнее будет в разделе про нестандартные варианты.

Маленькие

Самые небольшие духовки имеют высоту 36 см. Их сложно назвать мультифункциональными, обычно они рассчитаны на объем до 25-30 л и покупаются в качестве дополнительного оборудования к большой печке или мультифункциональной СВЧ. Ширина таких стандартная — 60 см, глубина — 54-56 см. Еще один вариант — модели с минимальной шириной 30 см. У них глубина также стандартная, высота может колебаться от 45 до 60 см. Обычно их встраивают в колонну с другой техникой либо в подвесные шкафы на уровне груди.

Компактные

Узкие духовки обладают высотой 45 см, обычно они могут вмещать до 45 л, реже 50 л. По ширине они не уступают стандартным вариантам, глубина может быть от 53,5 до 56 см. среди производителей компактных моделей в основном европейские: Korting, Schaub Lorenz, Maunfeld и другие. Также встречаются модели шириной 50 см, их глубина может достигать 60 см.

Классический пример узкой духовки — Korting OKB 7931 CMX. Эта модель подойдет для небольшой кухни площадью до 6 кв. м, высота 59,5 см, глубина 58 см, ширина 45 см. Полезный объем камеры — 45 л, всего 4 уровня приготовления. При этом она обладает каталитической очисткой, грилем, конвекцией, функцией разморозки и таймером.

Нестандартные

К нестандартным можно отнести широкие модели. Они нечасто встречаются в ассортименте магазинов и обычно поставляются на заказ. Ширина таких устройств 80-90 см, хотя встречаются и 70-ти сантиметровые, высота 48-50 см, глубина стандартная — 55-56 см. Объем более чем приличный, есть устройства на 75-80 л. Производят широкие духовки Miele, Smeg, Gaggenau и некоторые другие.

Параметры электрических

Параметры духовок привязаны к стандартным габаритам варочных панелей. Минимальная ширина встроенного шкафа, как зависимого, так и нет, — 45 см. Но больше всего в ассортименте стандартных вариантов — 60 см. Также можно встретить модели 70 и 80 см, это широкие духовки, которые чаще используются в заведениях общественного питания, в столовых на предприятиях.

Высота не отличается разнообразием, самые ходовые параметры — 45 см для узких и 60 см для стандартных. Глубина может варьироваться от 55 до 60 см. Помимо технических параметров советуем смотреть на функции самоочистки, размораживания и наличие автоматических программ, ведь выбираем мы технику не только по принципу «лишь бы поместилось», а по функциональности.

Газовые духовки

Устройства, работающие на «голубом» топливе, не слишком отличаются по размерам от электрических. Не будем касаться плюсов и минусов каждого типа, ведь многое упирается в стоимость коммунальных услуг, частоту использования и некоторые другие нюансы.

Средние габариты стандартных газовых духовок:

• ширина — 45 см (узкие), 60 см (стандартные);
• глубина — 55 −60 см;
• высота 45 см (компактные), 60 см (стандартные, большие).

Необходимо отметить, что для вашей же безопасности советуем выбирать модели с газ-контролем и охлаждением, которая гарантирует защиту от перегрева и убережет от ожога об кухонного шкафа

Для встраиваемых духовок и СВЧ обычно выпускаются шкафы-тумбы со следующими размерами:

• ширина 60 см;
• глубина 56,3-56,5 см;
• высота (с цоколем) — 82 см.

Обычно габаритов короба достаточно для стандартных моделей, но все равно рекомендуем уточнить у продавца монтажные размеры. Если вы собираетесь встраивать приборы в колонну, то тогда высота пенала уже не имеет значения, а вот ширина должна быть 60 см (может быть чуть больше на 1 см, тогда выбирайте устройства с фасадом, который закрывает стыки). Глубина обычно также стандартная 56,3-56,5 см. У шкафов-столов больше вариаций глубины — от 54 см до 56,3, поэтому обратите внимание на этот тип мебели, если у вас компактная неглубокая модель.

Размеры ниши для встраивания

Монтажные размеры стандартных духовых печей обычно (Ш х Г х В) 595×560×595 см. Именно таким параметрам должна отвечать ниша в шкафу либо столе. Обычно производители мебели придерживаются данных параметров, поэтому не придется вызывать мастеров для подпиливания или увеличения короба. Нюанс: установочные размеры могут отличаться от указанных на сайте, поскольку производители часто округляют до сантиметра.

В магазине ТехноПрайд каждое устройство имеет русифицированную инструкцию и монтажную схему, поэтому не возникнет проблем со встраиванием техники. Если вы сами не хотите заниматься установкой, то наши специалисты быстро и качественно произведут все необходимые процедуры. В пределах МКАД доставка и монтаж осуществляются бесплатно.
