Бутобетонный фундамент для дома и его монтаж

Процесс создания бутового фундамента

Перед тем, как приступить к созданию бутобетонного фундамента, необходимо заранее очистить площадку. Если на территории присутствуют перепады высоты, то понадобится опалубка или глубокая траншея. Эти меры позволят создать точное каменное основание. После этого делают подушку и песка и щебня. Все компоненты тщательно трамбуют при помощи специального оборудования. Далее, укладывают слой гидроизоляции. Устройство бутобетонного фундамента выполняется в виде слоев. Первый слой состоит из бетона. Его толщина составляет 30 см. В жидкий состав погружают крупные камни. Расстояние между каждым элементом достигает 10 см. Для создания прочного фундамента понадобится от 5 до 8 слоев. Высота и ширина конструкции напрямую зависит от площади будущего помещения.

Сферы применения

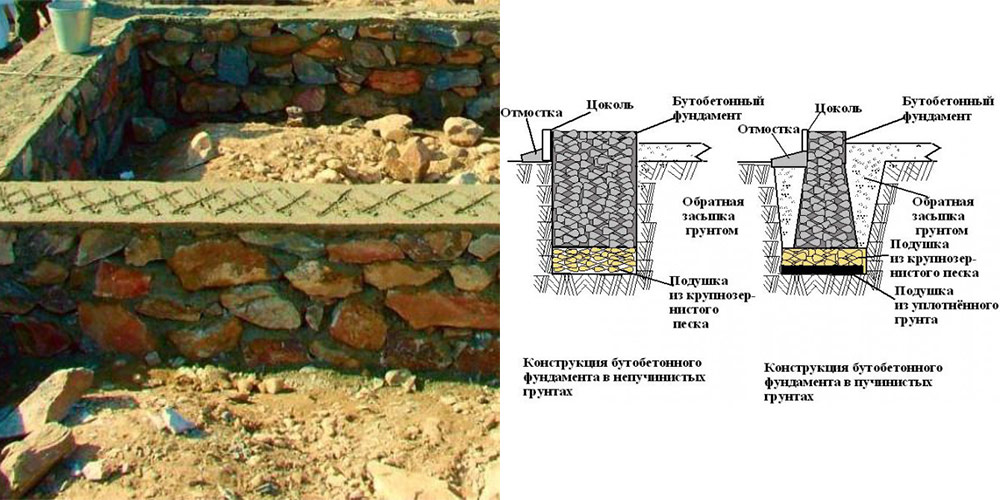

Несмотря на то что устройство бутобетонного фундамента практически не отличается от бетонного варианта, имеются ограничения по его применению. Так, широко применяют его при возведении малоэтажных зданий в условиях грунта, несклонного к проседанию и оползанию. Поэтому перед началом строительства следует убедиться в наличии условий (достаточно сделать анализ грунта).

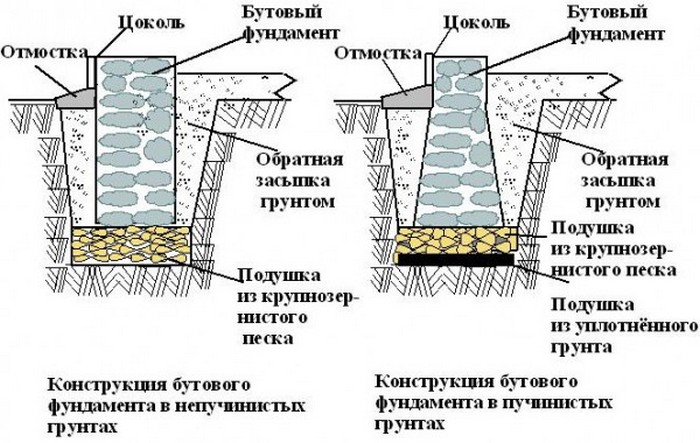

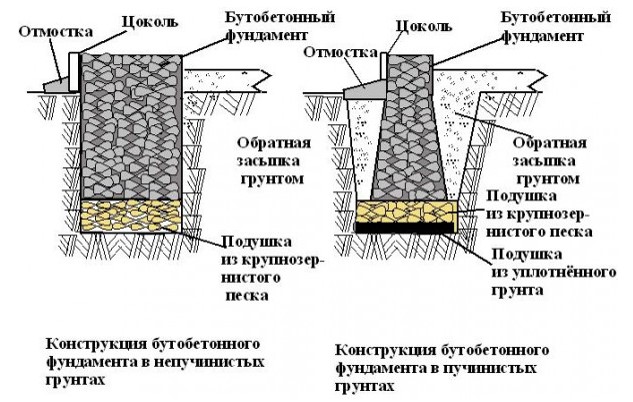

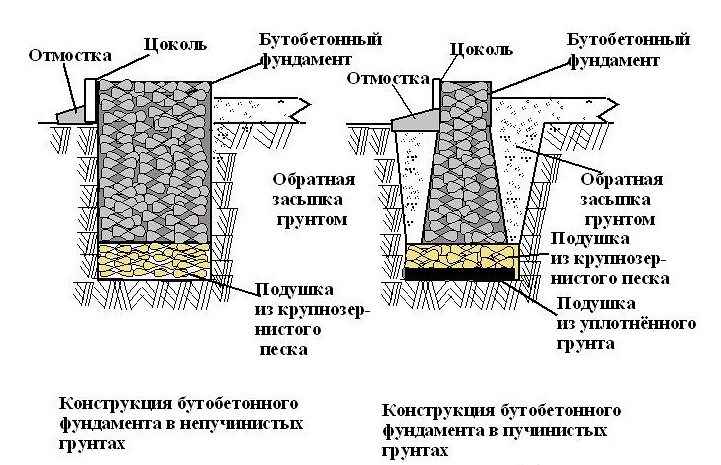

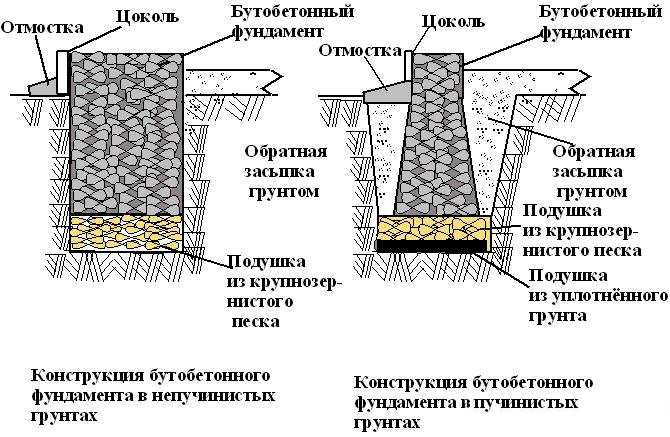

На пучинистых или просадочных почвах следует монтировать бутобетонный фундамент с арматурой, обеспечивающей и жесткость, и долговечность конструкции. В сложных условиях выбирают бутобетонный столбчатый фундамент, позволяющий поднять постройку над уровнем воды и обезопасить ее от тех или иных климатических особенностей (периодического подтопления и т. п.).

Виды натурального камня

Бут — это натуральный камень, отличающийся неправильной формой, различным весом и величиной. Основу может составлять доломит, ракушник, туф, гранит, песчаник и т.д. Цвет строительного материала имеет множество оттенков, которые зависят от его принадлежности к той или иной породе. Форма может быть различной, что позволяет условно разделить бут на три вида строительного материала:

• Рваный камень. Отличается своей неправильной формой, которая образуется в результате проведения взрывных работ, связанных с его добычей.
• Постелистый бут. Представляет собой куски слоистой каменной породы, имеющей две приблизительно параллельные друг другу плоскости. Добывают методом выломки его из слоистых горных пород.
• Плитчатый бут. Является натуральным материалом с относительно ровной поверхностью. Добывают таким же способом, как и постелистый бут, с той лишь разницей, что его выломка осуществляется из горных пород другого типа.

Технология изготовления фундамента из бутового камня

Рубрики :Статьи

Фундамент, изготовленный из бутовых каменей, является надежным решением, апробированным в течение сотен лет. Бутовый камень является прочным и доступным материалом, который имеет высокие эстетические свойства. Бутовый камень образуется либо в результате природного разрушения скал, либо в результате работ по взрыву карьеров. К бутовому камню относятся камни песчаника, доломита, ракушечника и плитняка. Для возведения фундамента используется только бут-плитняк, который имеет плоскую форму и похожей формой краев.

Обращаем Ваше внимание, что необходимо проконтролировать качество бута-плитняка, который будет использоваться для возведения фундамента, т.е. убедиться, что в материале отсутствуют трещины, расслоения и повреждения. Выделяют два основных типа фундамента из бутового камня  бутовый фундамент и бутобетонный фундамент, в котором используется приблизительно 10% специальной смеси для закрепления фундамента.

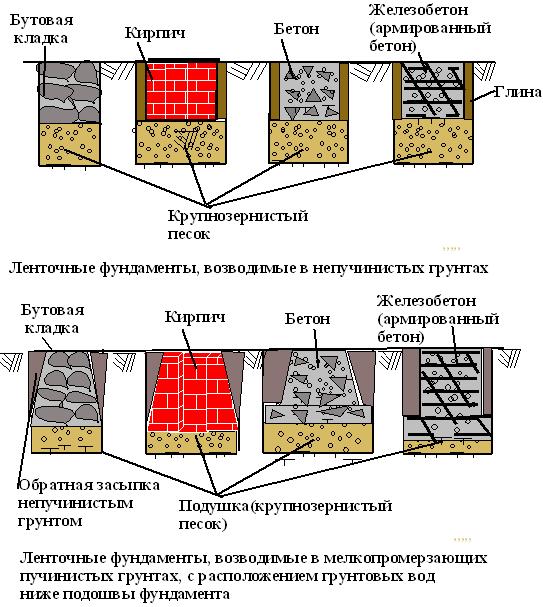

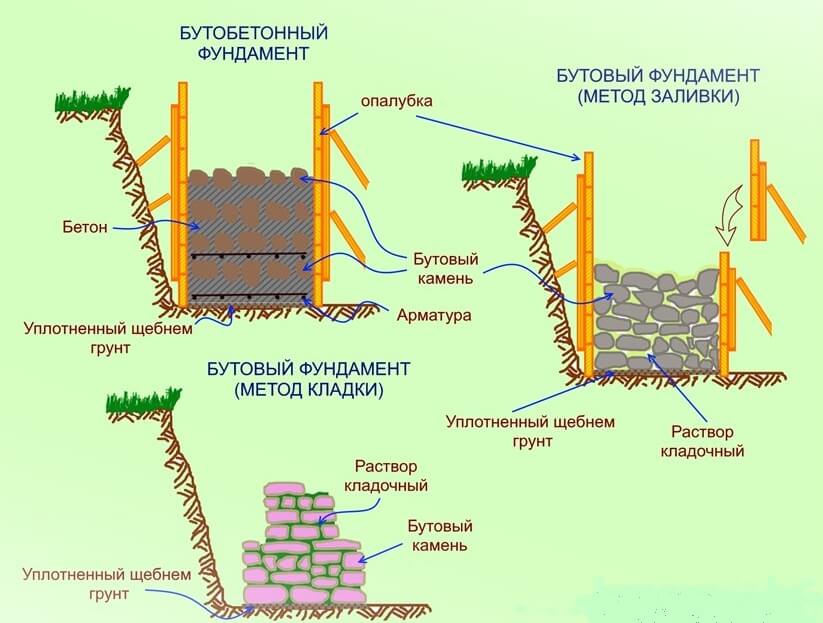

Строители выделяют два типа бутового фундамента: 1)      Фундамент ленточного типа, который образуется в результате укладки бутового камня непрерывной лентой. Фундамент данного типа имеет большую надежность. Фундамент ленточного типа применяется с целью разгрузить фундамент зданий, стены и перекрытия которых будут изготавливаться с применением тяжелых материалов. Основные преимущества бутового фундамента ленточного типа следующие: – высокий уровень несущей способности; – фундамент невосприимчив к влажности, поэтому снижается объем работ по гидроизоляции; благодаря нестандартному виду не требуется облицовка наружной стороны фундамента. Основные недостатки бутового фундамента ленточного типа  высокая стоимость, длительность сборки фундамента (обычно превышает месяц). 2)      Фундамент бутобетонного типа сопоставим по характеристикам с каменным фундаментом, Укладывая бутобетонный фундамент, разрешается использовать бут разных фракций. Использование разно фракционных камней бута позволяют возвысить декоративность полученной конструкции дома. Технология создания фундамента из бутового камня предусматривает: 1) использование очищенных и увлажненных камней, что позволить улучшить сцепление камней и раствора. 2) толщина раствора, который заливается для сцепления бута, не должна превышать 1,5 см для предотвращения оседания и разрушения конструкции. 3) Допускается использование наполнителя из щебня размером не более 4 см х 7 см в цементный раствор, который заполняет пустоты между бутом. 4) старайтесь использовать бут с максимально плоскими гранями при создании нижнего и верхнего уровня кладки фундамента. 5) укладывая камни бута, выполняйте перевязку аналогичную процедуре кладки кирпичной стены. 6) в углах фундамента используйте бутовые камни без дефектов. Последовательность работ для формирования бутобетонного фундамента: 1. Подготовительный этап. 1.1 Участок, предназначенный под фундамент дома, освобождают от мусора, снимают верхний слой почвы глубиной до 30-40 см. 1.2 Выравнивают и трамбуют дно котлована 1.3. Размечают границы фундамента. Для этого углах будущей постройки забивают колышки, между которыми натягивают шнуры. Обязательно проконтролируйте величину углов, чтобы убедиться, что разметка обеспечивает углы в 90 градусов 1.4. Выкапывают траншею ширина которой позволяет разместить опалубку, теплоизоляцию и фундамент  глубиной 25 см. 1.5. На дно траншеи насыпают слой щебня и песка толщиной 10 см. Для уплотнения слой песка поливают водой. из щебня и песка закрывают слоем рубероида. 1.7 Отберите крупные бутовый камни с плоскими стенками для формирования первого ряда фундамента. 2.      Этап формирования опалубки Обращаем Ваше внимание, что 25-30 см конструкции опалубки должны возвышаться над уровнем земли. Для опалубки чаще всего используется фанера, щиты которой соединяют с помощью перемычек, которые закрепляются саморезами. 2.1 Сформируйте стенки опалубки из щитов фанеры. 2.2 Проконтролируйте отсутствие просветов между элементами опалубки и в случае обнаружение щелей устраните их. Это позволит предотвратить проникновение раствора за пределы опалубки и снижение локального уровня раствора. 2.3 Закройте стенки опалубки полиэтиленовой плёнкой или рубероидом. 3. Этап заливки фундамента. 3.1 Залейте слой бетона толщиной 15 см, распределяя раствор с помощью лопаты. Обязательно промешивайте бетон, чтобы устранить пузыри воздуха. 3.2. После затвердевания раствора залейте следующий слой бетона до уровня грунта. 4. Этап кладки бутовых камней Обязательно тщательно смачивайте водой все камни перед размещением в кладку фундамента. Укладывайте камни с зазором около 5 см. Чередуйте ряды размещения камней короткой и длинной стороной, т.е. один ряд камней укладывается длинной стороной вдоль опалубки, а следующий перпендикулярно опалубки, а затем ряды чередуются.

4.1. В слой жидкого бетона, залитый на этапе 3.2, частично утопите крупные камни первого уровня фундамента. 4.2. Заполните просветы между камнями раствором, после чего приступите к укладке следующего уровня камней. 4.3. Для третьего и последующих рядов используются камни бута меньшего размера. Слои бута укладываются высотой до 50-70 см. 4.4. Финишный ряд футового фундамента заливается бетонов таким образом, чтобы скрыть все выступающие края бута. Для выравнивания стяжки обычно заливают бетон толщиной 10-15см. Завершенный фундамент из бута необходимо закрыть слоем гидроизоляции и приступить к возведению стен здания. 4.5. Обязательно закройте верхний слой бетона плёнкой. Опалубка демонтируется спустя 28-30 дней. Завершенный фундамент из бута необходимо закрыть слоем гидроизоляции и приступить к возведению стен здания. Технология заливки бутобетонного фундамента относится к простым типам фундамента, который проще чем заливка фундамента с применением армирования. Пусть Ваш фундамент будет прочным основанием для создания дома, наполненного уютом!

Рерайт текста

Материалы для изготовления фундамента

Бутобетон состоит из укладываемой горизонтальными слоями бетонной смеси, в которую втапливают бутовый камень. Объем камня должен составлять около половины общего объема кладки. Для бутобетона применяют бетон марок 35; 50; 75 и 100. Крупность заполнителя (гравия или щебня) не должна быть более 30 мм. Прочность бутобетона зависит от прочности камня и марки бетона.

Булыжный камень разрешается применять не расколотым.

Производство работ по бутобетонной кладке

Толщина фундаментов и стен подвалов из бутобетона должна быть не менее 35 см, столбы — сечением не менее 40X40 см. Переход от одной глубины заложения ленточного фундамента к другой осуществляется уступами. Отношение высоты уступа к его длине должно быть при плотных грунтах не более 1:1 и высота уступа — не более 1 м; при неплотных грунтах (песчаные и супесчаные) — не более 1 : 2, а высота уступа — не более 0,5 м.

Бутобетон укладывают в опалубку из щитов, ребровых досок и схваток. Разрешается укладка бутобетона без опалубки в траншеи с отвесными стенками, вырытые в плотных грунтах. Бутобетовные фундаменты устраивают на днух равных захватках. На одной захватке укладывают бутобетон, на второй — устанавливают опалубку, подмости и заготовляют бутовый камень. Для удобства работ фундамент делится на ярусы высотой 1—1,2 м.

Бутобетонная кладка ведется путем послойной укладки бетона и бутового камня. Вначале укладывают бетон слоем не более 20 см. Затем в свежий бетон втапливают бутовый камень (на глубину не менее половины высоты камня с промежутками между камнями 4—6 см). Камень кладут в бетон широкой частью — плашмя.

Ширина камней, втапливаемых в бетон, не должна превышать 1/з толщины бетонируемой конструкции. Уложив камни одного ряда, снова производят укладку бетонного слоя и так повторяют до тех пор, когда будет закончено бетонирование на высоту яруса. Затем переходят на другую захватку.

Перерывы в работе делают после втапливания ряда камней в слой бетона. После перерыва работа должна начинаться с укладки бетона. Бутобетонную кладку уплотняют путем послойного вибрирования бетона, для чего используются поверхностные или стержневые вибраторы. Подача бетона и бутового камня к месту укладки осуществляется краном в бункерах или ящиках емкостью 0,25—0,5 м3.

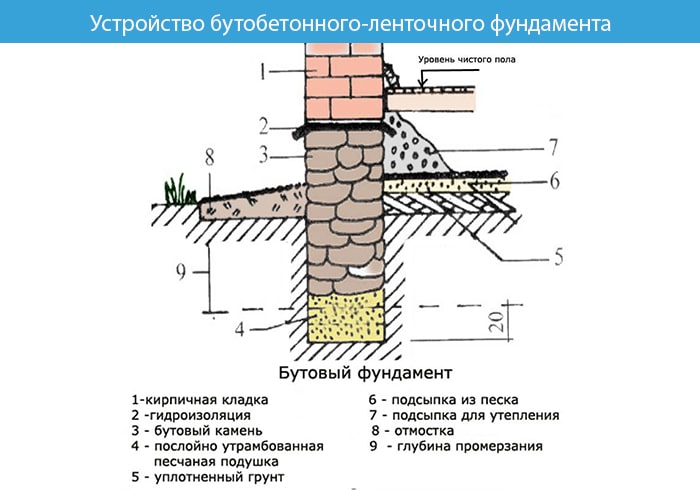

Как построить бутобетонный ленточный фундамент

Технология сооружения ленточного основания из бута очень проста. Вы берете камни и укладываете их в траншею, одним слоем. Затем нужно заполнить скрепляющим раствором все швы между камнями. После этого можно приступать к укладке следующего слоя и так далее. Словом, действие повторяется  до выхода стены фундамента на проектную высоту цоколя. Как видите, все просто!

Но за этой внешней простотой скрываются два нюанса, усложняющих процесс постройки:

• Во-первых, прочность бутобетонного фундамента зависит от качества скрепляющего раствора. Поэтому для скрепления элементов  такого основания нужно приготовить особую смесь.
• Во-вторых, скорость постройки бутового основания зависит от качества камня. Поэтому строительство фундамента начинают с подбора камней.

Как приготовить скрепляющий раствор

Рецепт смеси, скрепляющей камни фундамента, очень прост: смешайте цемент, песок и щебень, поле чего к сухой составляющей добавьте воду  и тщательно взбейте все ингредиенты.

Но в этой простоте есть свои секреты и технология приготовления «правильного» раствора предполагает следующий порядок действий:

• Заранее приготовьте цемент – лучше всего марки М500, хотя на крайний случай подойдет и обычный М400. Позаботитесь о песке – его нужно просеять, раздробив комки и удалив  мелкие камни, а равно и органические включения. Причем песок должен быть чуть влажный, средней фракции. После этого следует приобрести некрупный щебень, диаметром до 3 сантиметров.
• На следующем этапе нужно смешать сухие ингредиенты. В самом начале в емкость засыпают одну часть (как правило, части отмеряют ведрами) цемента. Далее, в емкость добавляют три части песка. После чего в сухую песчано-цементную смесь вводят гравий, из расчета 40 процентов от песчаной фракции. И все ингредиенты перемешиваются.
• Далее в сухую фракцию вводят воду (не менее полулитра на кило цемента) и раствор тщательно перемешивается до образования однородной массы.

Причем весь приготовленный раствор нужно израсходовать за 30-40 минут после перемешивания сухой фракции и воды. Поэтому скрепляющий состав заранее не готовят.

Как подобрать камни для фундамента

Бутовый камень обладает уникальной морозостойкостью, а влагу из почвы он просто игнорирует. Но такие характеристики демонстрирует только качественный материал – без трещин, разломов и прочих дефектов.

Кроме того очень важны и габариты бутового камня. Ведь чрезмерно крупные валуны невозможно монтировать без крана, а излишне мелкие камни нуждаются в большом объеме раствора, который характеризуется меньшей влагостойкостью и морозостойкостью.

Поэтому в процессе подбора камней нужно ориентироваться на следующие рекомендации:

• Во-первых, габариты камня (хотя бы одна грань) должны вписываться в прямоугольник 20х25 сантиметров. Более крупные обломки требуют больших физических усилий при укладке.
• Во-вторых, подошву фундамента нужно формировать из вытянутых, плоских камней. И такие обломки следует складировать отдельно.
• В-третьих, углы фундамента нужно укрепить массивными валунами. То есть, из общей кучи нужно выбрать, как минимум, четыре действительно крупных валуна.

В итоге, огромную кучу бутового камня, завезенного со склада на стройплощадку, нужно рассортировать на группы, отделив валуны, вытянутые обломки (на подошву), крупные куски (на тело кладки) и мелкий щебень, расходуемый на забутовку крупных щелей между элементами кладки.

Монтаж бутобетонного фундамента

Терпеть, когда у вас есть и камни и раствор, можно приступать к строительству основания. Внешне этот процесс похож на классическую ленточную заливку основания из железобетона. То есть, на начальном этапе вам придется вырыть траншею, сформировать и укрепить опалубку и подсыпать на дно котлована 10-15 песка и гравия.

Ну а для того, чтобы сделать бутобетонный фундамент вам придется выполнить еще и такие операции:

• Заливку подошвы основания. Эта операция предполагает формирование 10-15 сантиметровой плиты, заливаемой поверх слоя гидроизоляции. Причем в качестве гидроизолирующего материала в большинстве случаев выступает обычный рубероид, расстилаемый по тщательно утрамбованной песчаной подсыпке.
• Заливку первого слоя основания. Эта операция начинается после полного отвердения слоя  подошвы. В опалубку вкладывают угловые валуны и заливают 25-сантиметровый слой цемента. После этого в цементе утапливают продолговатые обломки, располагаемые поперек траншеи. Причем перед укладкой камней раствор тщательно штыкуется лопатой или прутом.
• Заливку второго и последующих слоев. Эта операция начинается после отвердения нижнего слоя бутобетонного основания. После чего поверх твердой поверхности заливают следующий 25-сантиметровый слой раствора, в котором топят камни помельче. И так далее, до заполнения опалубки на расчетную высоту цоколя.
• Формирование ростверка. Этот этап начинается после отвердения последнего слоя заливки. Ростверк ленточного бутобетонного основания формируется как армпояс – песчано-цементная стяжка, во внутреннюю часть которой вводят продольные  металлические пруты.
• Формирование цоколя. Этот этап выполняется после полного отвердения ростверка и демонтажа опалубки. Цоколь – внешняя часть стенки фундамента, возвышающаяся над нулевым уровнем – очищается от цементного раствора, закрывающего камни. В итоге, обнажаются боковые грани бутового камня, а экстерьер фундамента получает дополнительную порцию презентабельности.

Как видите: такое строительство основания предполагает значительные перерывы между этапами. Ведь на твердение каждого слоя уйдет, как минимум 3-5 дней.

Причем спешить с укладкой последующего слоя не стоит – заливка поверх еще не отвердевшей части основания приведет к образованию трещин и ухудшению всех характеристик фундамента.

Подготовить площадку – второй этап строительства

Для того, что бы построить гараж, необходимо подготовиться для него площадку, а именно, расчистить ее от мусора и растительности на ней. Так же нужно, рядом с этой площадкой подготовить еще одну, специально для строительных материалов. Для того, что бы не испортить качество и пригодность материалов, сделайте навес, который будет предохранять их от солнечных лучей и влаги. Удалите 5 см верхнего слоя грунта, с подготовленной под гараж, площадки и осуществите разметку под траншеи.

Бутовый камень, какой выбрать?

Бут – это не какой-то определенный тип каменной породы. Бутовый камень это рваный или окатанный природный камень размером от больше щебня до крупных камней, чей вес может превышать 30 кг.

Природный камень в строительстве используется разных пород: легких, тяжелых осадочных или вулканических.

Прочность бута

В зависимости от породы, прочность колеблется от 2 МПа до 30 МПа.

Морозостойкость

Морозостойкость бута оценивается количеством циклов последовательной заморозки, при этом камень не должен крошиться и потерять в весе не более 5%. Этот параметр моделирует количество холодных сезонов для бута без разрушения.

Допустимым является 15 и более циклов.

Качества цементной смеси (по прочности и морозостойкости) должно соответствовать выбранному камню

Лещадность

Характеристика, определяющая форму зерен в камне. Различается 5 групп, в зависимости от содержания пластинчатых зерен от 10% (1 группа) до 35-50% (5 группа).

Лещадность влияет на прочность (1 группа прочнее прочих), и несколько увеличивает трудоемкость работ с таким камнем.

Радиоактивность

Горные породы могут быть опасно радиоактивны.

В строительстве допускаются 2 группы пород по радиоактивности:

• До 370 Бк/кг – допускается для строительства жилых зданий, а также строительства внутри населенных пунктов;
• Свыше 370 Бк/кг – не допускается для строительства жилых зданий, а также строительства внутри населенных пунктов (такой материал можно использовать только для промышленных сооружений).

Бутобетонный фундамент, бутовый камень это основа

› Фундамент ›

Каменный фундамент – безусловно, надежная и долговечная конструкция. Популярной его разновидностью является бутовый фундамент. Он отвечает всем важнейшим требованиям, предъявляемым к основанию, в связи с чем является очень востребованным. Фундамент из бута бывает натуральным и искусственным. Возведение бутового фундамента осуществляется по технологии каменной кладки. Этот процесс достаточно сложный, но после детального изучения технологии вполне под силу даже начинающим строителям без опыта.

Плюсы и минусы

Бутобетонный фундамент отличается рядом неоспоримых достоинств:

• Экологичность материала.
• Высокий запас прочности, долговечность и надежность.
• Отличные водоотталкивающие свойства.

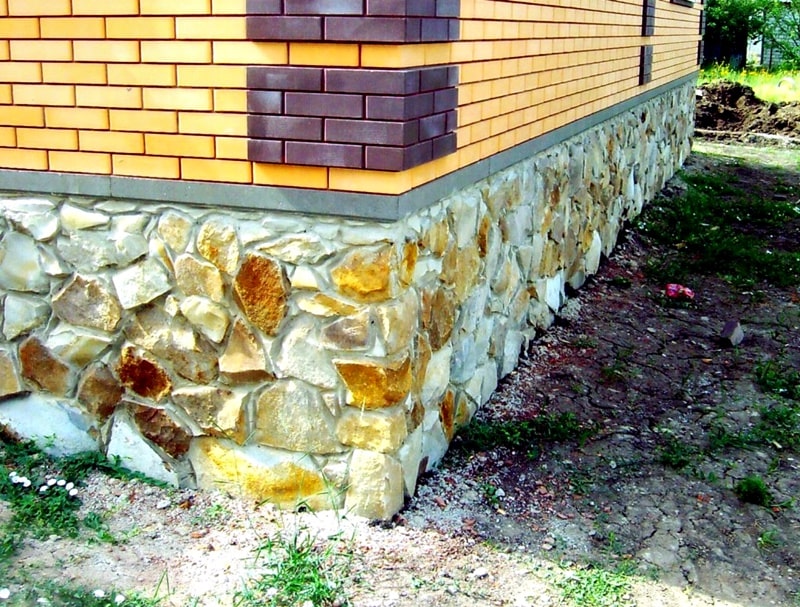

• Высокие декоративные качества. Такой фундамент из камня не нуждается в дополнительной облицовке.
• Возможность комбинации с другими строительными материалами. Например, в целях удешевления конструкции иногда в качестве основы фундамента берут бутовый камень, а затем докладывают верх кирпичом.

Из недостатков можно отметить следующее:

• Каменный фундамент имеет достаточно высокую стоимость.
• Возведение бутового фундамента своими руками – трудоемкий процесс и может занять немало времени.
• Сложность расчетов.

Как укладывают бут?

Для кладки фундамента дома из бутового камня используются изделия с двумя плоскими сторонами. Бутовый камень кладут «под лопатку» на цементный раствор, соблюдая швы в 1,5см между элементами.

Перед тем, как сложить каменный фундамент, каждый элемент тщательно очищают и слегка смачивают.

Наибольшей прочностью отличается фундамент из камней разного размера. Нижний ряд и углы обычно формируют из самых крупных элементов.

Для последующих рядов кладки применяется раствор с большей густотой. Верх ленточного каменного фундамента формируют из более мелких элементов. Рекомендуется брать камни не крупнее 30см.

Камни кладутся в шахматном порядке максимально плотно.

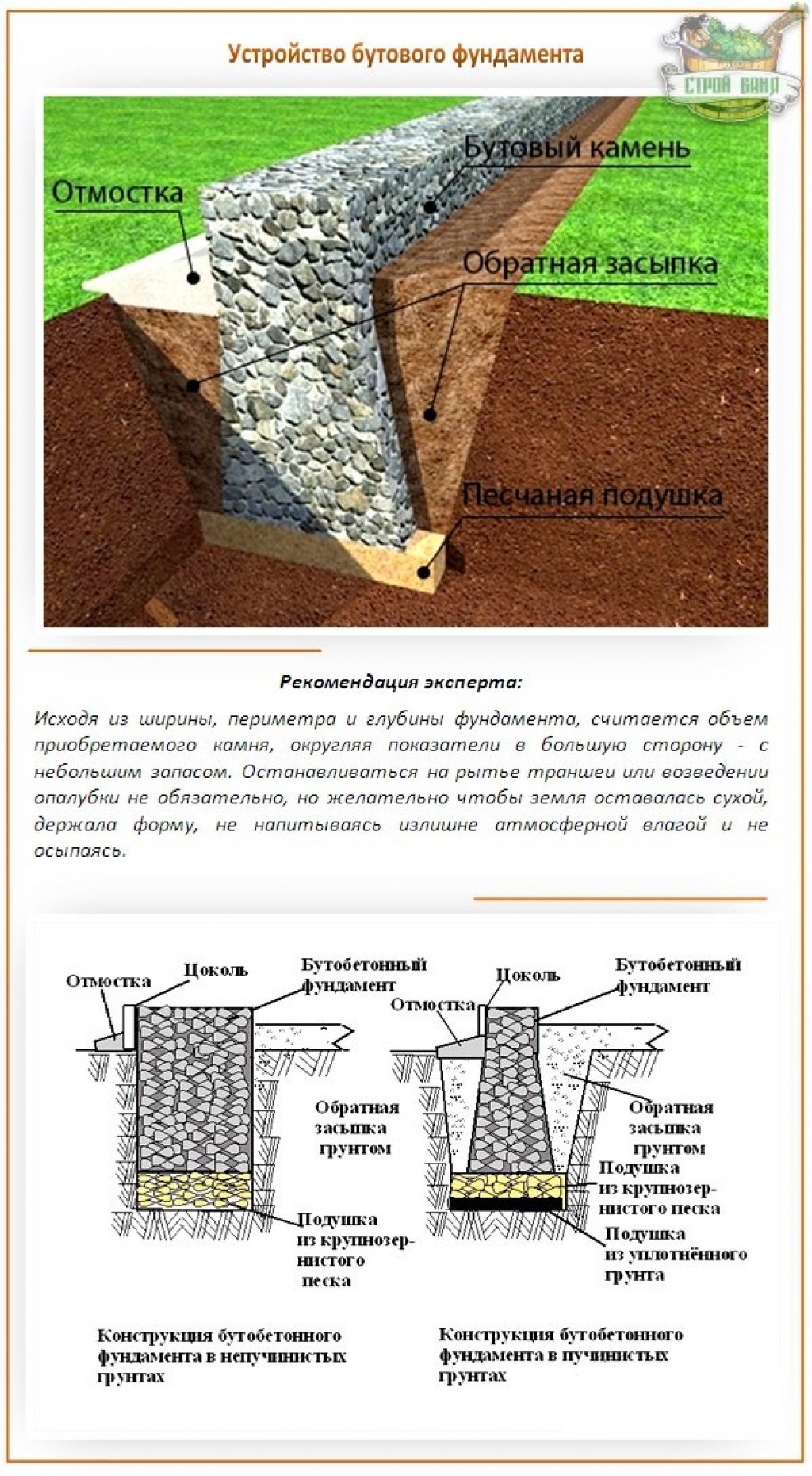

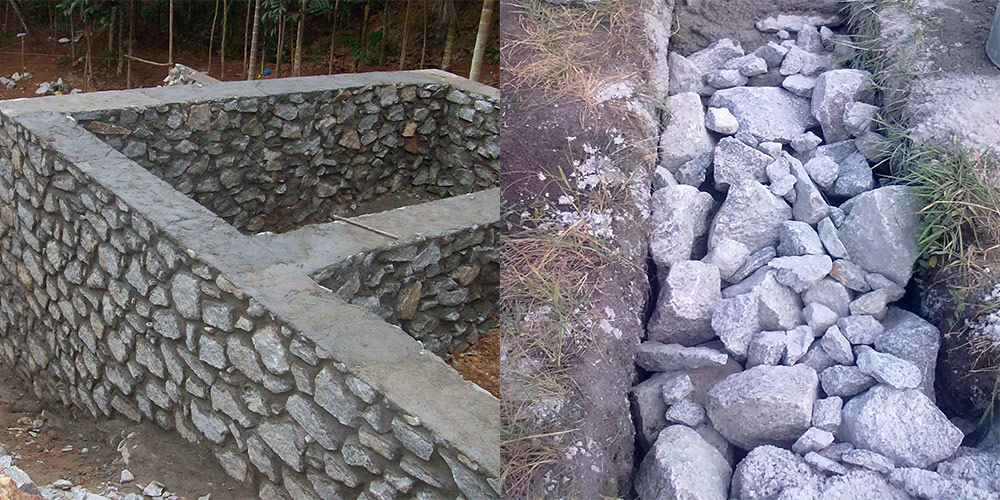

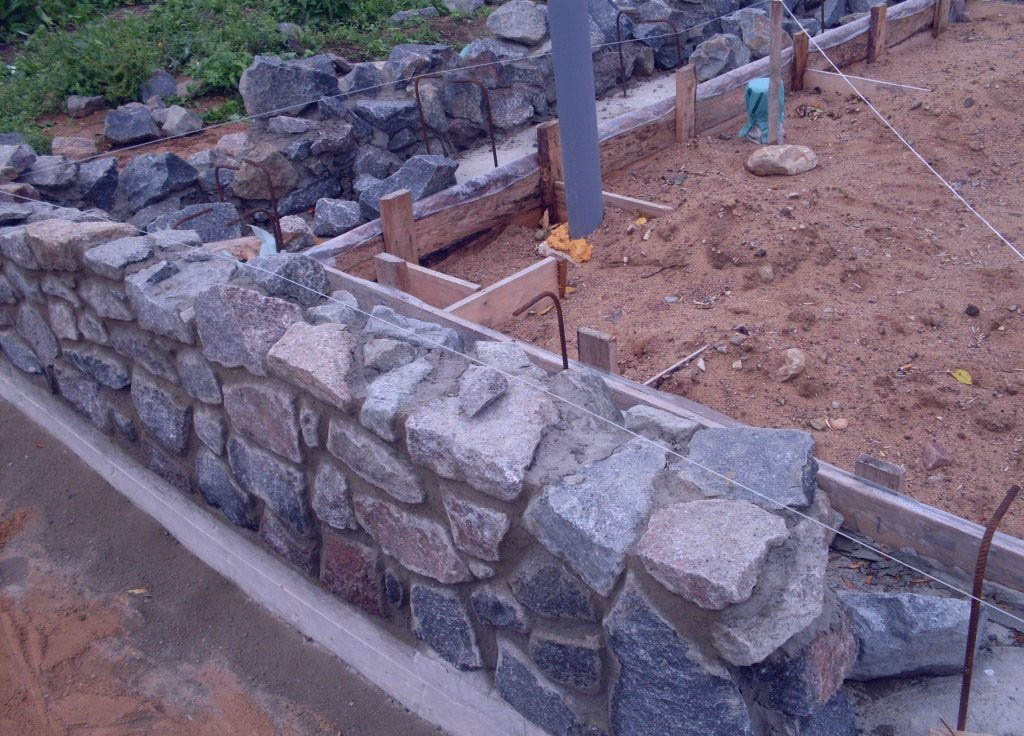

Ленточный фундамент из бутового камня своими руками

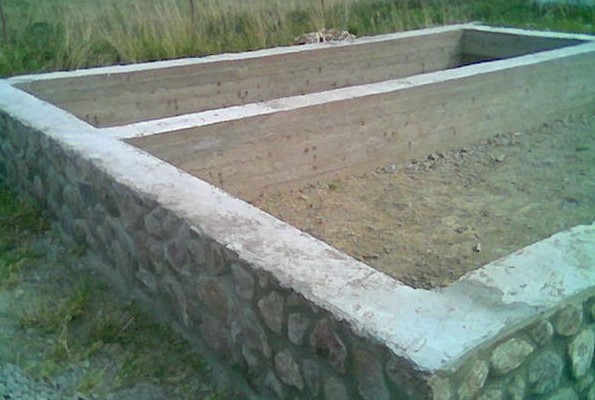

В силу хороших несущих характеристик бутобетонный фундамент нередко возводят на сложных, склонных к вспучиванию почвах. Перед началом любого строительства рекомендуется проводить геологическое исследование поверхности. При проектировании очень важны такие параметры, как уровень, на котором залегают грунтовые воды, глубина промерзания поверхности, а также увлажненность почвы.

• Площадка под бутобетонный ленточный фундамент размечается рулеткой с помощью веревки и деревянных кольев.
• Для рытья траншеи вы можете привлечь технику. Но также можно выкопать ров и вручную. Ширина траншеи должна несколько превышать ширину бута, чтобы камни не укладывались впритык. Заглубляют ров обычно как минимум на 1м.
• Затем в траншее монтируют опалубку.
• Бутобетонный фундамент укладывают на дренажную подушку. В качестве дренажа вступает песчаная прослойка. После укладки первого слоя образовавшиеся зазоры между камнями засыпаются щебенкой и трамбуются.
• Нижний слой бутового камня заливают бетоном. Это придает фундаменту необходимый запас прочности.
• Затем приступают к укладке последующих слоев. Швы ленточного бутового фундамента перевязываются, как при кирпичной кладке.
• Выступающие каменные ряды армируются с помощью рельефной арматуры либо проволоки.

Полезные советы

Возводя фундамент из камня своими руками, следует знать несколько хитростей, которые помогут быстрее и эффективнее выполнить работу:

1. Используемый в работе бетон необходимо регулярно перемешивать с помощью вибратора.
2. Если вам по какой-либо причине надо прервать укладку фундамента более, чем на одни сутки, накройте сложенное основание материалом, который будет препятствовать пересыханию конструкции. Затем приступая к работе заново, зачистите и слегка намочите фундамент.
3. Отличное сцепление с бутом вы получите, если наколите застывший цемент, создав неровность. Убрав образовавшуюся пыль, можно продолжать укладку.
4. Бутовый фундамент сложно укладывать в одиночку. Если вы найдете себе компаньона, работа будет продвигаться быстрей и проще.
5. Чтобы стенки траншеи не осыпались, в качестве подпорок устанавливают деревянные щиты. А на крутых откосах рва устанавливают подмостки.

Бутовые столбы: видео-инструкция

Бутобетонный фундамент, бутовый камень это основа Ссылка на основную публикацию

Утепление стен из бутового камня

Часто люди сталкиваются с тем, что стены из камня довольно холодные. Именно поэтому следует делать такие стены как можно тоще. Обычно толщина колеблется от 0,6 до 0,9м в зависимости от климата, где строится дом. Один из секретов бутовой кладки: не стоит применять камни, которые по своему размеру равны толщине стены. Это непременно повлечет за собой в будущем промерзание стен. Если же не хочется все же делать стены слишком толстыми, то утепление изнутри может послужить отличной альтернативой. Для утепления используют плитные материалы, такие как гипсобетон, фибролит и тому подобные. Но даже при хорошем утеплении в несколько слоев минимальная толщина бутовой стены должна быть не менее 40 см. Каждый слой утеплителя необходимо укладывать с прослойкой воздуха где-то в 3,8 – 5 см между непосредственно утеплителем и стеной. Чтобы поверхность стены после окончательного высыхания и отвердевания была достаточно чистой, следует производить околку наружной версты (в отдельных случаях – облицовывать стену кирпичом). Также можно выровнять стену и с помощью раствора. Но делать это можно лишь в том случае, если в будущем стену не планируется декорировать снаружи.

Свайные фундаменты

Эти фундаменты состоят из свай, которые перекрыты сверху балкой, железобетонной или бетонной плитой. Устройство свайного фундамента — это очень дорогой и трудоемкий в выполнении процесс, поэтому в индивидуальном строительстве их применяют крайне редко. Его устанавливают в тех случаях, когда требуется на ослабленный грунт передать увеличенные нагрузки. Нагрузка от здания в этом случае передается на плотные грунты, расположенные на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные. По методу погружения в грунт и изготовления сваи различают забивные и набивные. В зависимости от поведения в грунте сваи бывают сваи-стойки, которые имеют под собой достаточно прочный грунт и висячие сваи. Они используются, когда слишком большая глубина залегания надежного грунта. Наиболее экономичными считаются деревянные сваи, но во влажном грунте быстро гниют. Железобетонные сваи дороже, зато долговечны и могут выдержать большие нагрузки.

Почему фундамент на мини жб сваях лучше бутобетонного

Как видно, технология строительства сравнительно сложная и требует больших трудозатрат. В этом случае применение технологии с использованием железобетонных свай полностью оправдывается.

• Такое основание не поддается оседанию, не требует времени для затвердевания.
• Оно сразу готово к своей эксплуатации, чего не скажешь за бутобетонное основание.
• Требует меньших временных затрат при возведении в 2 раза и более.

Наша компания «Богатырь» делает акцент на современных технологиях, позволяющие за короткий промежуток времени достигать желаемого результата!

Плюсы и минусы ленточного фундамента

Если обобщить всю приведенную информацию, можно сделать вывод о том, что ленточный фундамент имеет преимущества в сравнении с монолитной плитой, свайным и столбчатым фундаментом. К ним относятся:

• невысокая стоимость;
• простота возведения;
• прочность и надежность;
• возможность обустройства подвала;
• возможность строительства на нестабильных грунтах.

В то же время есть у данной несущей конструкции и некоторые минусы, в частности:

• необходимость в проведении теплоизоляционных и гидроизоляционных работ;
• проведение сложных земляных работ, а также применение специнструмента и спецтехники (в некоторых случаях).

Заливка бутобетонного фундамента

В сравнении с бутовым бутобетонный фундамент более надежен, и применяться может как для дачного дома, так и для дома с подвальными помещениями. Для того чтобы изготовить бутобетонныи фундамент своими руками, потребуется:

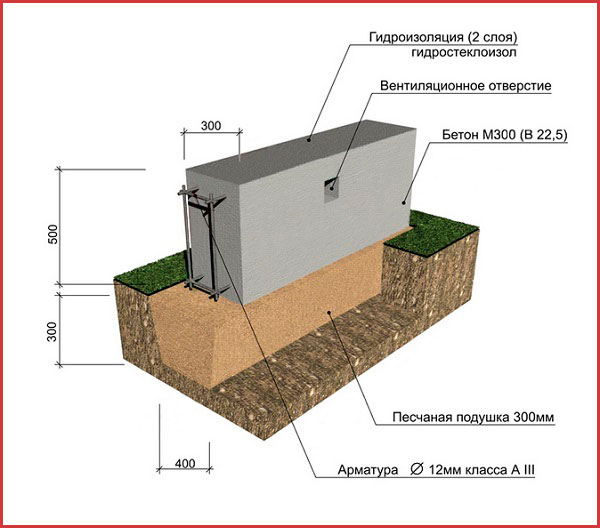

Схема монолитного фундамента.

• щебень или бой кирпича;
• доски, шифер или листовое железо для опалубки;
• бетонно-цементный раствор;
• песок;
• прутья из арматурной стали.

Строительство следует начать с очистки предназначенного под него участка. Необходимо провести диагностику, показывающую уровень залегания на участке грунтовых вод.

Подготовка грунта под заливку фундамента

На участке, предназначенном под ленточный фундамент, производят зачистку, а именно снимают 5 см грунта и осуществляют разметку под будущие траншеи.

Бутобетонный фундамент своими руками должен состоять из бетона и бутового наполнителя, камня, доля которого не должна составлять более 50% в соотношении с цементным раствором.

Схема устройства нижней обвязки.

Если грунт, на котором планируется делать фундамент своими руками, слабый, то необходимо использовать бетон марки не ниже, чем М50. Тогда этот ленточный фундамент уже можно будет считать монолитным.

Если грунт на участке строительства усадочный, то монолитный фундамент дополнительно армируется отдельными стальными стержнями или готовым каркасом, а здесь эту роль играет бутовый камень. В пространство опалубки для этого продольно закладываются стержни и перевязываются поперечными распределительными элементами. Стержни лучше всего использовать толщиной 12-14 мм из арматурной стали.

Перевязка прутьев между собой может быть выполнена как мягкой проволокой, так и при помощи дуговой сварки. С учетом того, что ленточный фундамент будет армироваться, марку бетона для него можно брать М300, но не менее.

Чаще всего ленточный фундамент не требует опалубки, так как ею выступает сам грунт. Но при строительстве подвальной части дома опалубка необходима, и для ее постройки применяют доски или же листовое железо, сталь.

Для того чтобы исключить возможность сцепления фундаментов с досками опалубки, используют шифер, листовое железо и даже пергамин или полиэтиленовую пленку.

Бутобетонный фундамент своими руками

Схема обвязки углов.

Бутобетонный ленточный фундамент должен иметь подушку шириной не менее чем 40-60 см. В том случае, если грунт не обладает достаточной несущей способностью, подошву фундамента расширяют уступами.

Для того чтобы сделать бутобетонный ленточный фундамент, используются самые различные наполнители. Подходит щебень, мелкие булыжники, бой из хорошо обожженного глиняного кирпича, гравий. Укладывают бутобетон в фундамент послойно, обязательно при этом тщательное вибрирование или трамбовка.

На дно вырытой траншеи укладывают песчаную подушку, которая не должна превышать половину высоты задуманной кладки, а на нее самые крупные булыжники.

Песок для подушки укладывается постепенно, слоями по 15 см, с обязательной трамбовкой и поливкой водой каждого слоя. Можно уложить на песок слой гидроизоляции, бутобетонный ленточный фундамент своими руками от этого только выиграет в прочности.

Заливая ленточный фундамент своими руками, особое внимание следует уделять целостности и чистоте крупных булыжников.

Трещины на них недопустимы, так как повлияют на прочность фундамента. Налипшая на камни засохшая грязь и глина является непреодолимым препятствием для качественного сцепления камня с бетоном. Поэтому опытные строители советуют вымыть камни перед тем, как заливать бутобетонный ленточный фундамент.

Для проверки качества камня достаточно с силой ударить по нему молотком. У хорошего камня удар отзовется звоном, а если материал начал крошиться, раскололся или издал глухой звук, лучше поискать другие камни.

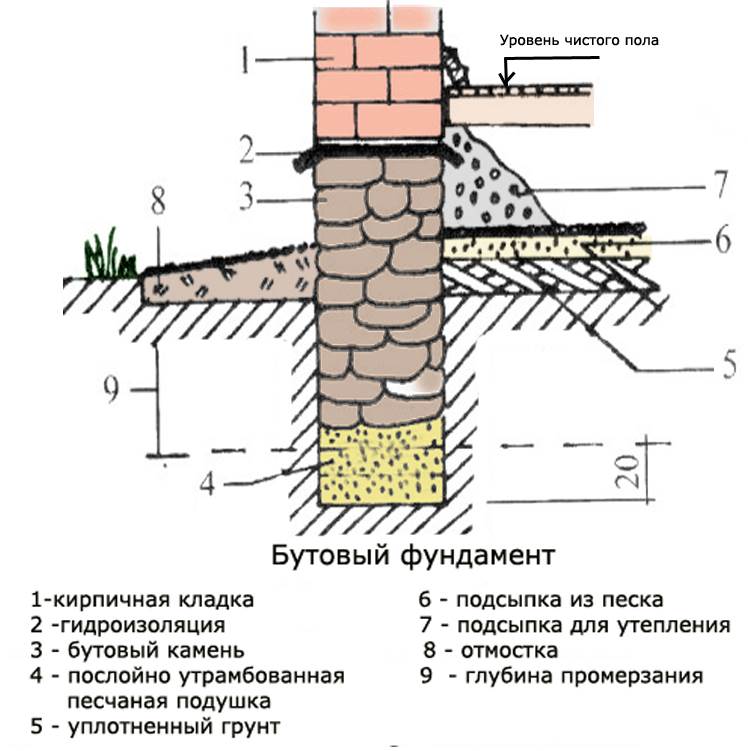

Схема заложения фундамента.

Промежутки между камнями заполняют щебнем или гравием, после этого траншея заполняется бетонной жижей на 15-20 см. Раствор рекомендуется приготавливать, используя пропорции 1:3 цемента и песка.

Эта смесь сильно отличается от раствора, используемого для строительства монолитных фундаментов. Следующий слой камней укладывают так, чтобы он перекрывал швы предыдущего, нижнего ряда. Укладывают камни с максимальной плотностью, добиваясь при этом от каждого камня устойчивого положения.

Пустые места заполняются щебнем, а затем заливаются цементом.

Эта процедура повторяется необходимое количество раз до тех пор, пока бутобетонный ленточный фундамент не будет заполнен на необходимую высоту. Ту часть, что будет возвышаться над поверхностью грунта, рекомендуется выполнять одновременно с облицовкой кирпичом. Крепление кирпичной кладки выполняется при этом с применением тычкового ряда кирпичей, которые до половины заделываются в бутовую кладку через каждые 4-6 ложковых рядов.

Особенности бутовой кладки

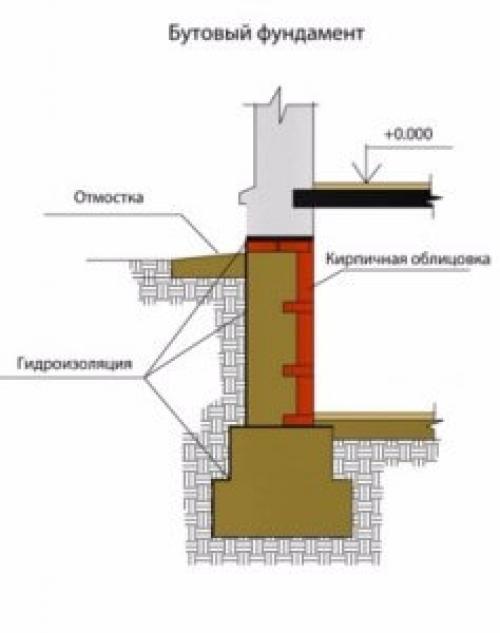

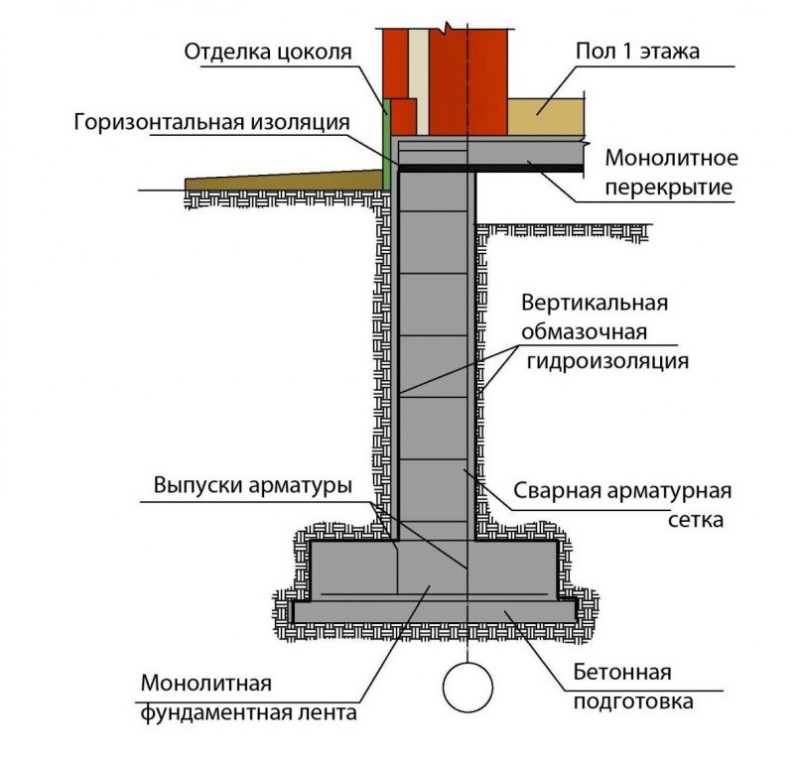

Схема гидроизоляции фундамента.

Если в ходе работ планируется остановка более чем на сутки, то для защиты от пересыхания в жаркую погоду уже готовую часть проливают водой не реже 3-4 раз за сутки, а для препятствия пересыхания раствор укрывают пленкой или пергамином.

Начало постройки цокольного этажа можно начинать не ранее чем через 2-3 дня после схватывания бетонного связующего. Также следует помнить, что бутобетонный фундамент, своими руками он изготовлен или профессиональными строителями, боится низких температур. Он промерзает и покрывается трещинами. Избежать этого можно, если в процессе строительства основа дома будет утеплена.

В связи с этой особенностью кладку бутовых камней лучше не выполнять в холодное время года. В процессе они очень быстро забирают тепло из раствора, что приводит к значительному снижению прочности.

Изготовленный таким методом ленточный фундамент своими руками может выдерживать значительные нагрузки, такие как усадка грунта. В течение времени такой фундамент будет садиться совместно с грунтом, и на эксплуатационных качествах дома это никак не отразится. При условии соблюдения всех технологий строительства монолитный бутобетонный фундамент выдерживает высокие нагрузки, не подвергаясь разрушению.

Самый простой и дешевый каменный фундамент

В качестве основания под дом проще всего сделать траншею из щебня. Подходит такой фундамент, конечно, не для любого типа грунта и не под всякое строение, но для деревянного дома, гаража или бани вполне применимо. Кроме того, не стоит использовать такую опору в случае болотистой или торфяной почвы на месте строительства, больших затоплений или повышенной сыпучести грунта.

Порядок работ

Изготовление подобного основания проводится вручную, без применения спецтехники, возможно выполнение работ даже в одиночку:

• По периметру будущего строения проройте траншею на глубину, ниже, чем глубина промерзания грунта, при этом ширина канавы должна быть порядка 70 см;

• Стены и дно тщательно выравниваются при помощи обычной лопаты, при необходимости грунт уплотняется. В итоге у вас должны получиться ровные чистые канавы одинаковой ширины и глубины;
• Первыми укладываются на дно самые большие камни, после чего первый ряд засыпается щебнем средней и мелкой фракции;
• Опоры для стен будущего строения устанавливаются одновременно с засыпкой траншеи. Для этого столбы обкладывают крупными валунами и дополнительно подсыпают более мелкие компоненты с обязательной последующей трамбовкой;
• На этом этапе также стоит подумать о дренажной системе и подземных коммуникациях. Даже если в проекте дома не запланировано использования этих систем, лучше проложить несколько труб, чтобы впоследствии к ним можно было подключиться;
• В качестве дренажа можно воспользоваться трубой, проведенной по дну траншеи и имеющей выход в сточный колодец.

  Дополнительно для защиты основания о влаги можно изготовить для крыши длинный свес с правильно устроенными водостоками;

• Старайтесь, чтобы укладка была как можно более плотной, для этого заполняйте вручную все пустоты подходящими экземплярами камней;
• Чем ближе к поверхности, тем более мелкий камень можно использовать. При этом возможно применять не только природный дикий камень, но и осколки асфальта, бетонных блоков и подобного строительного мусора. Не стоит использовать в качестве дополнительного заполнителя металлические конструкции, они достаточно быстро разрушаются под действием коррозии, что приводит к деформации основания;
• Последним этапом работы будет обустройство полого склона в сторону от дома, который можно выполнить из грунта, взятого из вырытой траншеи.

  Подробная схема для монтажа дренажной системы

Подведя итоги всего вышесказанного, если вы запланировали строительство сооружения на территории с большим содержанием камней и плотным грунтом (а чаще всего наличие каменных вкраплений гарантирует достаточную твердость почвы), то траншея из щебня – ваш вариант.

Этапы строительства

Первым этапом любого строительства является составление списка материалов, инструментов, расчет параметров конструкции.

Какие нужны материалы и инструменты?

Для строительства потребуются:

• цемент;
• песок;
• щебень;
• бутовый камень;
• песок для подушки фундамента;
• доски для опалубки;
• крепеж для съемной опалубки;
• гидроизоляционные материалы (мастика, рубероид);
• теплоизоляционные плиты;
• инструменты для земляных работ (лопаты, тачки);
• материалы для разметки (колышки, бечевка);
• трубы для дренажа (если он необходим);
• бетономешалка;
• уровень;
• инструменты для расчистки территории и подготовки площадки (по необходимости).

Вместо первых трех пунктов можно купить готовую бутобетонную смесь. Это сэкономит время работ, но по стоимости может обойтись дороже, чем составление смеси самостоятельно.

Второй момент – теплоизоляция. Она не потребуется, если вместо съемной опалубки использовать несъемную. Это же касается досок, крепежа. Также несъемной опалубкой для бутобетонного основания может выступать кирпичная или каменная кладка в один ряд.

Расчет параметров

Чтобы рассчитать глубину залегания, высоту, ширину фундамента, нужно знать вес будущего дома, его полезную нагрузку, снеговую нагрузку.

Первый показатель вычисляется путем складывания массы всех строительных материалов, включая крепеж, отделку, ветрозащиту и так далее. Поэтому начинать расчеты нужно не с основания, а с дома.

Для этих целей лучше воспользоваться онлайн-калькулятором, например, Stroy-Calc. Полезная нагрузка дома обычно равняется 180×площадь дома. При этом 180 (кг/м2) – средний показатель полезной нагрузки. Что касается снеговой нагрузки, то ее находят на соответствующей карте регионов.

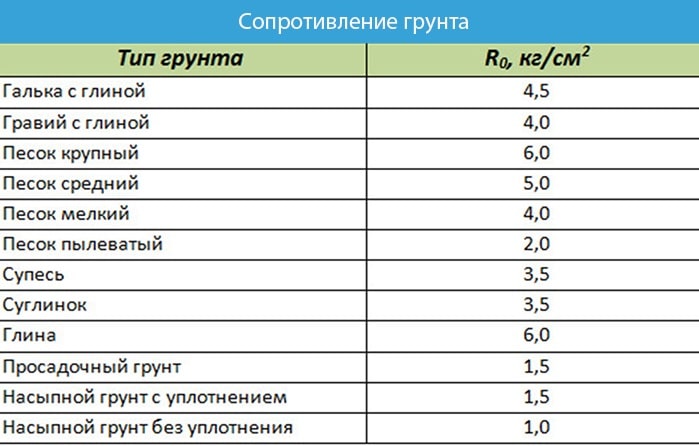

Для определения площади фундамента пользуются формулами и таблицами из СНиП . Чтобы найти глубину залегания, нужно знать уровень промерзания грунта в вашей местности – глубина фундамента должна быть ниже этой отметки на 10-20 см. В целом, для бутобетонного основания справедливы те же правила и норма, что и для железобетонного.

Проще рассчитать количество бетона для основания – в тот же Stroy-Calc вводят параметры ленты и получают результат – но для обычного раствора. А в требуемом растворе половину занимает бутовый камень. Поэтому проводят вычисления и делят полученную цифру на 2. Одна часть – количество раствора, вторая – бутового камня.

Пропорции компонентов для кладки

Как уже было сказано выше, бутобетонный раствор – это смесь обычного кладочного раствора с бутом. Поэтому для него актуальны стандартные пропорции песка, цемента и щебня в пропорции 1:3:5 соответственно. Количество камня – 50% от общего объема.

Подготовка строительной площадки

Она включает в себя:

1. Расчистка участка. Подразумевается вывоз мусора, корчевка деревьев, кустарника, травы, снос старых построек и так далее.
2. Геологическое исследование (шурфление) – для определения типа грунта, уровня подземных вод.
3. Разметка площади фундамента. Проводится на основе точного чертежа и рассчитанных параметров ленты. Для разметки обычно используют деревянные колышки, на которые натягивают бечеву.
4. Земляные работы – копка траншеи под ленту. Глубина траншеи должна быть больше на 10-15 см – это нужно для подушки из песка. Ширины траншеи должно быть достаточно для обустройства подошвы фундамента, самого фундамента включая гидро- и теплоизоляцию, плюс подсыпка.

Монтаж опалубки, заливка бетона

Для строительства опалубки используют дюймовые доски. Если предполагается высокий цоколь, используют деревянные щиты.

После изготовления элементов каркаса дно котлована утрамбовывается, создается песчаная или песчано-щебеночная подушка, которая тоже утрамбовывается. На подушку, внахлест укладываются листы рубероида, с небольшим заходом на стенки траншеи.

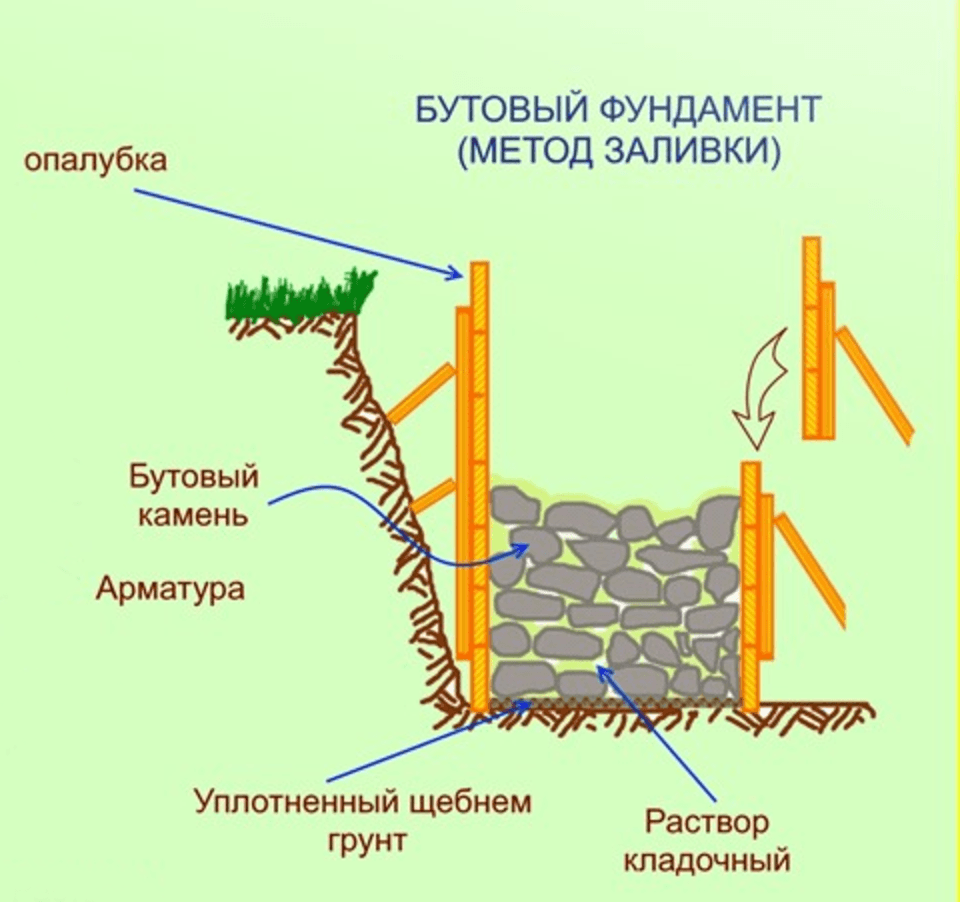

Заливка бетона проводится в несколько этапов:

1. Заливают 15-сантиметровый слой обычного раствора, без камня. Это нужно, чтобы в дальнейшем бут не вдавливался в подушку.

2. Устанавливают опалубку.
3. Заливают бутобетонную смесь слоем 25 см, в нее погружают бутовые камни, с шагом 5 см – раствор должен покрывать их наполовину.
4. Следующий слой бетона – он должен полностью покрыть первый ряд камня и оставить место для покрытия следующего ряда, тоже наполовину.
5. Операция проводится до достижения требуемой высоты фундамента.
6. Верхний слой – чистый бетон, который полностью покрывает бут.

Во время проведения работ нельзя допустить пересыхания бетона – его поверхность нужно увлажнять или защитить гидроизоляционной прокладкой.

Гидроизоляция, теплоизоляция

После полного высыхания бетона опалубку снимают, и поверхность ленты обрабатывается гидроизоляционной мастикой, обмазочного или напыляемого типа. Такая обработка продлевает срок службы основания, защищая его от воздействия подпочвенных и талых вод.

После высыхания гидроизоляции целесообразно выполнить теплоизоляцию. Это нужно для продления срока службы фундамента. Кроме того, «теплый» фундамент позволяет сократить расходы на отопление дома. Для утепления используют плиты пенополистирола.

Какой материал лучше использовать?

Чтобы бутобетонный фундамент приобрел заявленные свойства, необходимо наполнить бетонный раствор бутовым камнем в определенной пропорции. Выбирают камень средней фракции – от 20 до 30 см. Можно встретить и рекомендации по использованию формулы, предполагающей определенное соотношение размера камня и общей ширины траншеи, но придерживаться ее не обязательно.

Когда закладывают бутобетонный фундамент, технология предполагает очистку камня от любых загрязнений, пыли. Перед укладкой бут смачивают водой, это заметно улучшает их сцепление с бетонным раствором. Предварительно можно убедиться в его прочности с помощью простукивания молотком – звук должен быть чистым и звонким.

Множество обсуждений возникает в отношении того нужно или нет делать арматуру для бутобетонного фундамента. Считается, что он и так достаточно прочный и никакого армирования осуществлять не надо. Даже в тех случаях, когда в качестве материала будет использоваться гравий, булыжники, бой кирпича и другие некрупные камни. При этом бутобетонный ленточный фундамент из боя кирпича в эксплуатации не отличается от сделанного из бута.

Устройство фундамента

В котлован при необходимости монтируют дренажную систему для отвода вод. Далее приступают к монтажу песчано-щебеночной подушки мощностью 200 мм, проводят уплотнение. Потом монтируют деревянную опалубку с внешней и внутренней стороны, при этом делают прочные распорки и перемычки, чтобы тяжелый бут не разрушил вспомогательную конструкцию. После этого заливается бетонная смесь сорта М75-М100 мощностью 20—50 мм. Когда бетон подсохнет, выполняют заливку следующей порции качеством М350—400 толщиной до 0,2 м. Приступают к укладке булыжника, между элементами соблюдается расстояние 50 мм, при этом они возвышаются над бетоном на половину высоты. Далее вновь заливается смесь, которая покрывает слой бута и выступает над ним на ½ высоты булыжника. Затем монтируется армированный каркас и действия выполняют по предыдущему алгоритму до достижения высшего уровня опалубки. Раствор разравнивается и увлажняется водой.
