Как сделать лестницу из бруса своими руками в частном доме

Купить ГОСТ 21.201-2011 — бумажный документ с голограммой и синими печатями. подробнее

Обозначение светильников по ГОСТ

Каждый человек, который сталкивался с дизайнерским ремонтом или хотя бы задумывался о нем, слышал, что нужно создавать инженерный план помещения. Данная техническая документация требуется для того чтобы выполнить обозначение светильников на чертежах согласно государственным стандартам. Но доверять такую работу стоит исключительно профессионалам, так как человек без технического образования вряд ли сможет провести обозначение светильников на чертежах правильно, и в соответствии с требованиями.

Конечно, на первый вид процедура не отличается сложностью, ведь всего-то необходимо найти перечень условных обозначений, который на данный момент являются актуальными. Разумеется, с каждым годом вносятся коррективы в документацию, но кардинально ничего не меняется, вносятся дополнения, и это стоит учитывать.

Во время ремонта в помещении для того чтобы провести обозначение светильников на чертежах многие заказчики не прибегают к сторонней помощи, а предпочитают выполнять работу самостоятельно, так как считают процесс пустой тратой, как денежных средств, так и времени. Это в корне неверный подход, строительные работы стоит выполнять в строгом соответствии с технической документацией. Если ранее без такого чертежа работу проводили безо всяких проблем, то теперь все меняется.

Это связанно с тем, что изменяется инфраструктура, она становится более сложной. То есть специалисту нужно спрятать огромное количество электрической проводки и кабелей, как в стену, так и в пол. В противном же случае использовать всю имеющуюся в доме электронику не удастся. Так вот что касается непосредственно чертежей, то на них отмечается абсолютно каждый кабель и дополнительный элемент, это нужно, чтобы при дополнительных работах не повредить проводку.

Использование условных обозначений дает возможность проводить работы гораздо быстрее. Это связанно с тем, что прорабу нет никакой необходимости долго размышлять над расположением того или иного прибора, план находится прямо перед глазами, и всего-то нужно его придерживаться. В такой ситуации с большой долей вероятности работа пройдет без промедлений и ошибок, а это предотвратит дополнительные затраты.

Виды документов БТИ

Для согласования перепланировок используются следующие разновидности документов, выдаваемых Бюро технической инвентаризации.

Поэтажный план и экспликация

Подробнее о том, что это за документы, как и где их можно заказать, вы можете узнать из отдельной статьи. Здесь лишь отметим, что это самые простые документы БТИ, в которых представлен минимум информации об объекте.

Поэтажный план – это схема объекта, представленная как чертеж со специальными обозначениями. При входе в квартиру на чертеже указан ее номер. Кроме того, на листе имеется штамп отделения БТИ, которое выдало документ. Также поэтажный план БТИ содержит информацию о юридическом адресе здания и этаже, на котором находится помещение, а также дату его последнего обследования.

К поэтажному плану прилагается экспликация, в которой приводится список и назначение всех помещений объекта – жилых и вспомогательных – с указанием их площади и высоты потолков.

Поэтажный план с экспликацией

Таким образом, поэтажный план с экспликацией – это два листа одинакового формата, на одном из которых отражен план помещения в виде чертежа, а на другом таблица с характеристиками комнат и помещений.

Технический паспорт БТИ

Технический паспорт – это документ, который специально разработан для согласования перепланировок.

Технический паспорт с планом БТИ

О нем у нас также имеется отдельная статья. Но если говорить в целом, то это более подробный документ, который, помимо поэтажного плана и экспликации, содержит сведения о доме, где расположено помещение (серия, материал стен и перекрытий, этажность здания, количество квартир, год постройки и т.д.), адресный план и т.п.

Поэтажный план с экспликацией до перепланировки

Это документ используется для узаконивания уже сделанной перепланировки, если незаконно проведенные изменения обозначены в документах БТИ красными линиями. Подробнее об этом читайте здесь.

В целом этот документ похож на поэтажный план с экспликацией, но имеет специальную отметку «до перепланировки» или «до переоборудования».

Поэтажнй план с экспликацией до перепланировки

Любое помещение состоит из конструктивных элементов, имеющих свое название, предназначение, размеры, форму и иные характеристики. На планах БТИ они находят отражение в виде условных графических обозначений, которые не всегда бывают понятны собственникам помещений.

А поскольку каждому, кто решился на перепланировку своей квартиры и хочет сделать ее законно, потребуется иметь дело с каким-то из этих документов, важно уметь разбираться, как и что на них обозначено. Поэтому дальше мы разберем обозначения на планах БТИ.

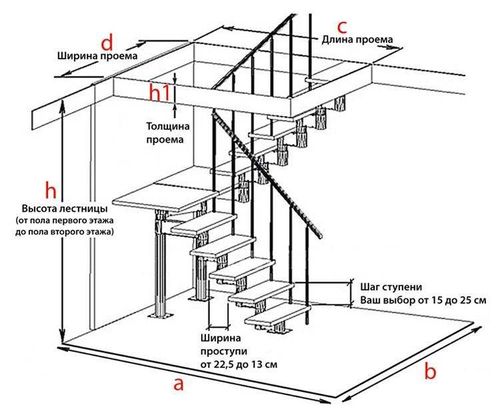

Расчет лестницы

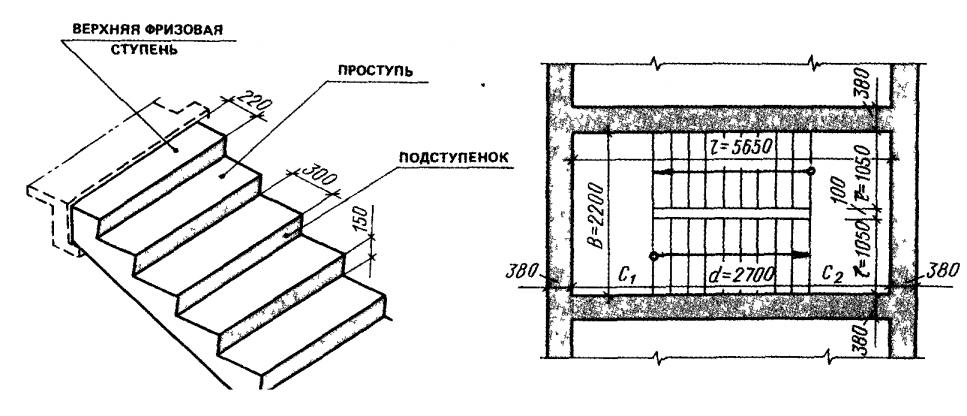

В процессе составления проекта и создании лестницы в разрезе необходимо учесть определённые условия, а также требования. Мастер должен понимать, под какой тип движения следует рассчитать основную конструкцию. Также в первую очередь необходимо разобраться с тем, с какими нагрузками придется столкнуться в процессе эксплуатации. Разновидности лестниц, рассчитанные только для людей или перемещения груза, будут абсолютно разными.

Также специалистам стоит учитывать параметры, определяющие разницу между уровнями или этажами, форму и площадь помещения, где будет находиться сооружение. После того как тип лестницы окончательно определён, нужно обозначить её параметры. Имеется в виду следующее:

  • высота подъёма;
  • площадь лестничной конструкции;
  • уклон;
  • количество ступеней и маршей;
  • ширина каждой ступени и проступи.

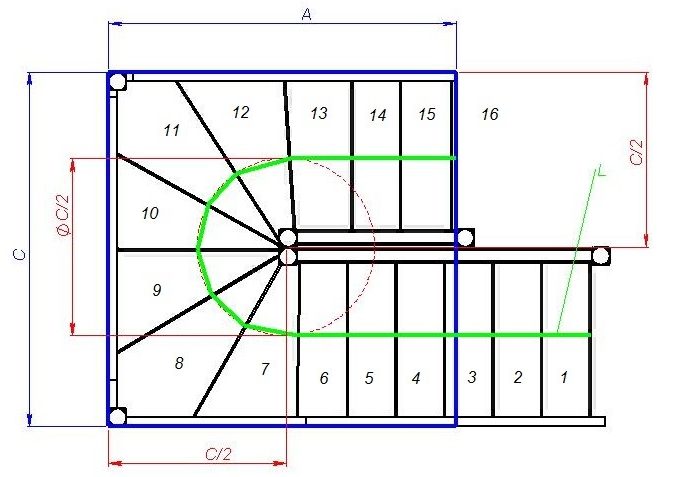

Необходимо рассчитать несколько факторов Мастер должен понимать, что между каждым из элементов предусмотрено определенное соотношение, именно поэтому параметры лестничных конструкций не определяются по собственному желанию. Если говорить о площади прямых лестниц, здесь просматривается зависимость от высоты уклона и подъема, а эти характеристики, в свою очередь, будут определять расчёты касательно уклона.

Когда происходит разработка лестничного проекта, некоторые характеристики конструкции всегда задаются мастером, а остальные – определяются с помощью вычислений. Например, если человек знает и обозначил площадь лестницы на бумаге, с помощью этого можно рассчитать уклон, а также определить необходимые ступени и их количество.

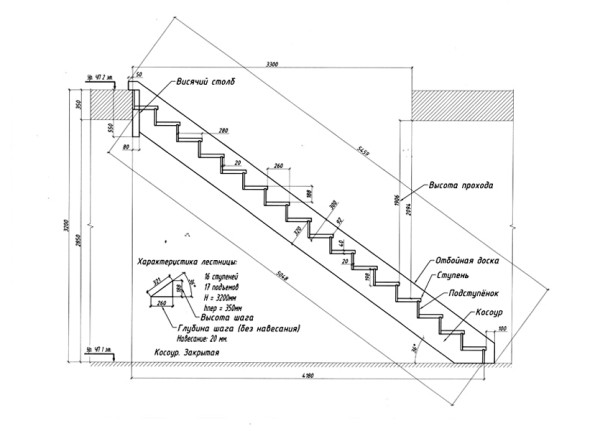

Расчет лестницы

Когда производятся расчёты, касательно элементов лестницы, здесь большое значение имеют показатели ширины лестничного марша. В данном случае необходимо учесть, что для комфортного прохода по конструкции одного человека достаточно примерно 600-700 мм.

Обратите внимание! Если сооружение предусматривает в будущем наличие встречного движения или потребность в переносе каких-либо громоздких предметов, в таком случае ширина конструкции не должна быть меньше чем 850-1000 мм. Но при этом лестницу желательно соорудить максимально простой по конфигурации и расположить вдоль одной из стен в помещении.

Перед переходом непосредственно к созданию проекта стоит точно определиться с размерами лестничных элементов. Для этого обозначается место сооружения на бумаге, а также габариты конструкции, схемы ступеней и высота каждого этажа.

Это интересно: особенности расчета деревяной лестницы.

Основные типы изделий

Маркировка дверей различной конструкции на чертежах по ГОСТу имеет следующую расшифровку:

Основные типы изделий
  • «Г». Состоит из одного или двух полотен и монтируется внутри здания. Изделие может собираться с коробкой, порожком и обкладками;
  • «О». Похожи по своему типу с предыдущим вариантом, но дополнительно могут иметь стеклянные вставки;
  • «К». Маятниковый тип, где дверь качается. Конструкция в основном состоит из двух полотен и с отсутствием порожка;
  • «У». Входной тип изделия с усиленной рамой и полотном. Устанавливается при входе в частный дом или квартиру.
Основные типы изделий

Условные графические изображения и обозначения

4.1 Стены

Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.

Таблица 1

Наименование


1 Стена с проемом без парапета и перемычки

2 Стена с проемом и перемычкой

3 Стена с проемом, парапетом и перемычкой

4 Стена с проемом, сводчатой перемычкой, четвертью окна и парапетом небольших толщин стен

5 Стена с проемами, расположенными друг над другом

6 Стена с проемом, расположенным внизу (парапетная зона)

7 Горизонтально оформленная стена (с изгибом и закруглением)

8 Стена с переменной толщиной в вертикальном сечении

9 Наклонно стоящая стена с сечением, утолщенным внизу

10 Стена переменной толщины с проемом и парапетом*

11 Наклонно стоящая стена с проемом и парапетом**

12 Вертикальная стена с оформлением

13 Перегородка из стеклоблоков (на плане и разрезе)

* В плане проем не показывают.

Примечание — Тонкие стены (менее 2 мм в соответствующем масштабе) изображают зачерненными. Ограничения проемов в этом случае изображают короткими поперечными штрихами.

4.2 Опоры и колонны

Опоры, колонны и пилоны изображают в соответствии с таблицей 2.

Таблица 2

Наименование


на плане

на разрезе

1 Колонна (опора)

2 Колонна с вутами и прогоном (ригелем)

3 Колонна с сечением, увеличивающимся или уменьшающимся наверх

4 Составная колонна

5 Опора (пилон) с сечением, увеличивающимся или уменьшающимся наверх

6 Колонна металлическая:

— сплошностенчатая

— двухветвевая

Примечание — Изображение а — для колонн без консоли, б и в — для колонн с консолью.



Примечания

1 Горизонтальную плоскость сечения колонн, опор и пилонов располагают на высоте 1 м над полом. Если база колонны выполнена по специальной конструкции, то горизонтальную плоскость сечения располагают в нижней части колонны над базой. Особенности конструкции капители колонны (например, вуты) изображают тонкой штриховой линией.

2 В случае переменного сечения колонн горизонтальную плоскость сечения выполняют в нижней части опоры.

4.3 Фермы, плиты и связи

Фермы, плиты и связи изображают в соответствии с таблицей 3.

Таблица 3

Наименование


на плане

на разрезе

1 Ферма

Примечание — Изображение а — для фермы железобетонной, б — для фермы металлической.

2 Плита, панель ребристые

3 Связь металлическая:

а) одноплоскостная:

— вертикальная

— горизонтальная

б) двухплоскостная

в) тяжи

4.4 Проемы и отверстия

Проемы и отверстия изображают в соответствии с таблицей 4.

Таблица 4

4.5 Ниши, пазы и борозды

4.5.1 Ниши, пазы и борозды стен и перекрытий изображают в соответствии с таблицей 5.

4.5.2 Если мнимая плоскость разреза проходит вне изображения ниш, пазов и борозд, то их контуры на плане и разрезе изображают тонкой штриховой линией.

Таблица 5

Наименование


1 Ниша, паз (в плоскости разреза)

Примечание — Диагональ внутри изображения допускается не проводить, если однозначно понятно, что это — паз или ниша.

2 Паз в перекрытии (в плоскости разреза)

Примечание — Размеры пазов и ниш на полке линии-выноски указывают в следующей последовательности: ширина, высота и глубина.

Для ниш и пазов круглого сечения указывают размеры диаметра и глубины.

3 Паз в перекрытии (выше плоскости разреза)

4 Борозда

Примечания

1 Борозды изображают в масштабе 1:100 и 1:50 и крупнее и не изображают в масштабе 1:200 и мельче.

2 Размеры борозд на полке линии-выноски указывают в следующей последовательности: ширина, глубина, длина.

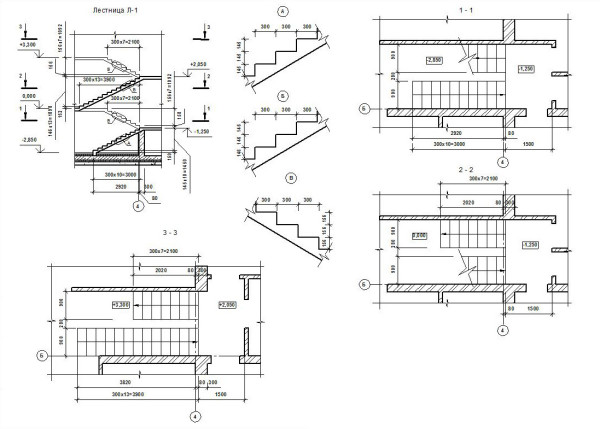

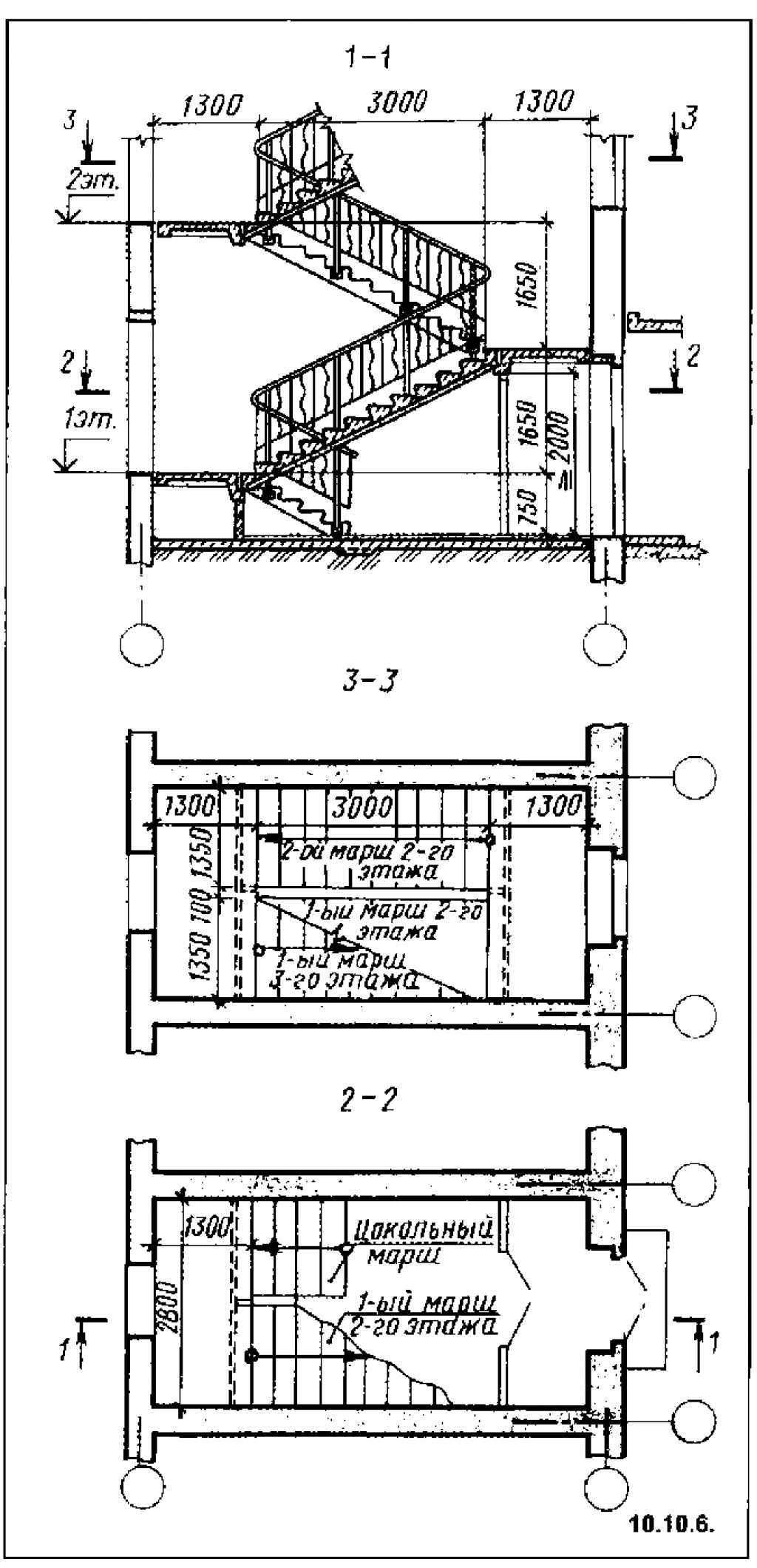

4.6 Пандусы, лестницы и отмостки

Пандусы, лестницы и отмостки изображают в соответствии с таблицей 6.

Таблица 6

Наименование


на плане

на разрезе

1 Пандус

Примечания

1 Уклон пандуса указывают на плане в процентах (например, 10,5 %) или в виде отношения высоты и длины (например, 1:7).

2 Стрелкой на плане указывают направление подъема пандуса.

2 Лестница:

а) нижний марш

В масштабе 1:50 и крупнее

б) промежуточные марши

В масштабе 1:100 и мельче, а также для схем расположения элементов сборных конструкций

в) верхний марш

3 Лестница металлическая:

а) вертикальная

б) наклонная

4 Отмостка

Примечание — На планах лестниц стрелкой указано направление подъема марша.

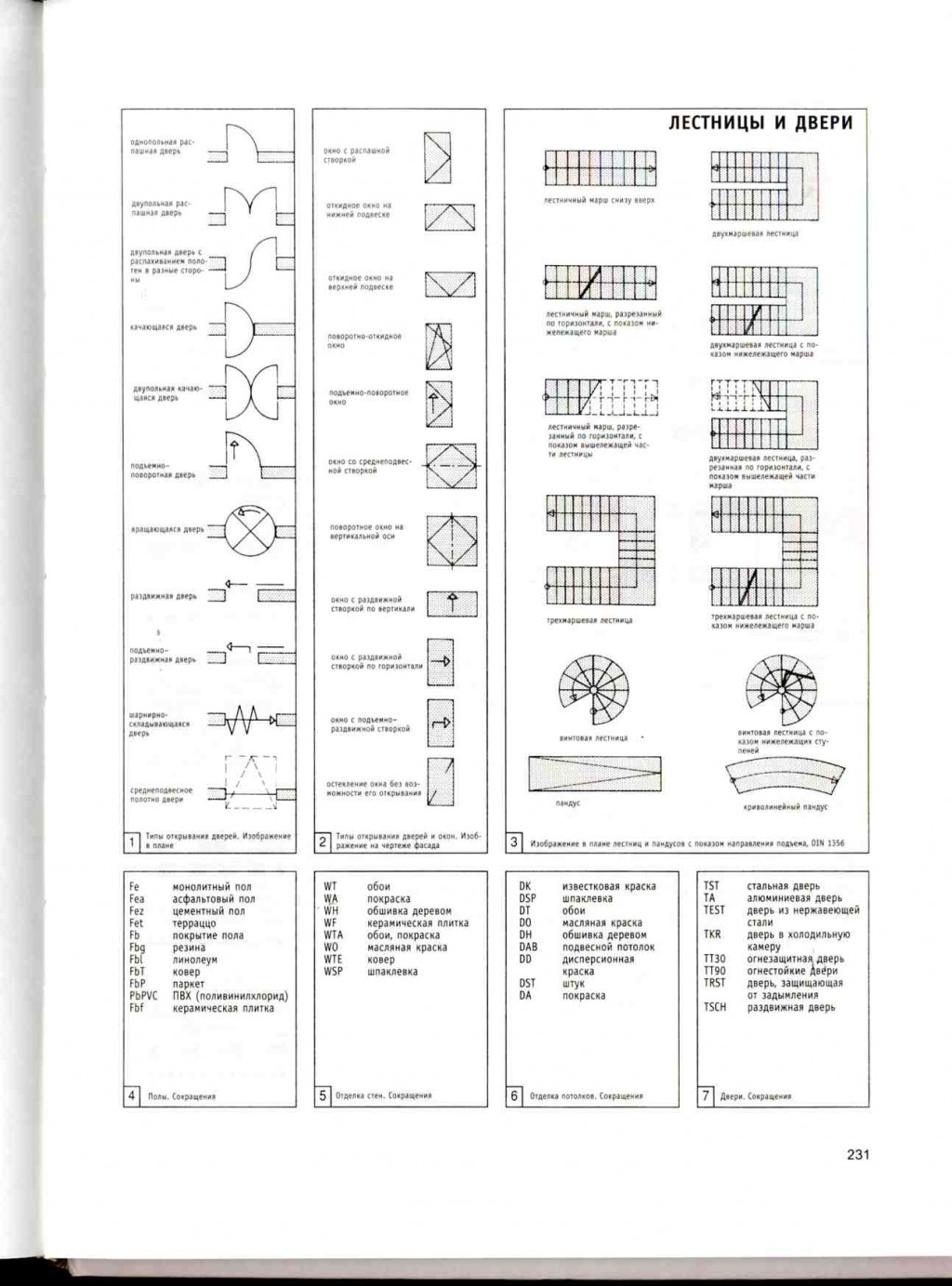

4.7 Двери и ворота

Двери и ворота на плане изображают в соответствии с таблицей 7.

Таблица 7

Наименование


1 Дверь (ворота) однопольная

2 Дверь (ворота) двупольная

3 Дверь двойная однопольная

4 Дверь двойная двупольная

5 Дверь однопольная с качающимся полотном (правая или левая)

6 Дверь двупольная с качающимися полотнами

7 Дверь (ворота) откатная однопольная наружная

8 Дверь (ворота) откатная однопольная с открыванием в нишу

9 Дверь (ворота) раздвижная двупольная

10 Дверь (ворота) подъемная

11 Дверь (ворота) складчатая

12 Дверь (ворота) складчато-откатная

13 Дверь вращающаяся

14 Ворота подъемно-поворотные

Примечания

1 На чертежах масштабов 1:50 и крупнее двери (ворота) изображают с указанием порогов, четвертей и т. п.

2 Варианты условных изображений дверей, обозначенные буквой «б», являются допускаемыми.

4.8 Оконные переплеты

Оконные переплеты на фасаде изображают в соответствии с таблицей 8.

Таблица 8

Наименование


1 Переплет с боковым подвесом, открывающийся внутрь

2 Переплет с боковым подвесом, открывающийся наружу

3 Переплет с нижним подвесом, открывающийся внутрь

4 Переплет с нижним подвесом, открывающийся наружу

5 Переплет с верхним подвесом, открывающийся внутрь

6 Переплет с верхним подвесом, открывающийся наружу

7 Переплет со средним подвесом горизонтальным

8 Переплет со средним подвесом вертикальным

9 Переплет раздвижной

10 Переплет с подъемом

11 Переплет глухой

12 Переплет с боковым или нижним подвесом, открывающийся внутрь.

Примечание — Вершину знака направляют к обвязке, на которую не навешивают переплет.

4.9 Арматурные изделия

Арматурные изделия изображают в соответствии с таблицей 9.

Таблица 9

Наименование


1 Обычная арматура

1.1 Арматурный стержень:

а) главный вид

б) сечение

1.2 Арматурный пучок с маркировкой, указывающей количество стержней в пучке:

а) главный вид

б) сечение

1.3 Прямые стержни, расположенные друг над другом на плане или виде, с маркировкой соответствующих концов стержней, показанных тонкой линией

1.4 Конец арматурного стержня с анкеровкой:

а) с крюком (отгибом под углом 180°)

б) с отгибом под углом от 90° до 180°

в) с отгибом под углом 90°

1.5 Анкерные кольцо или пластина:

а) главный вид

б) вид с торца

1.6 Арматурный стержень с отгибом под прямым углом, идущим в направлении от читателя

1.7 Арматурный стержень с отгибом под прямым углом, идущим в направлении от читателя в документации, предназначенной для микрофильмирования, и там, где стержни расположены друг к другу очень близко

1.8 Арматурный стержень с отгибом под прямым углом, идущим в направлении к читателю

2 Арматурные соединения

2.1 Соединение стержней при помощи механической муфты:

а) муфта растяжения

б) муфта сжатия

2.2 Один плоский каркас или сетка:

а) упрощенно (поперечные стержни наносят по концам каркаса или в местах изменения шага стержней)

б) условно

2.3 Несколько одинаковых плоских каркасов или сеток

3 Предварительно напряженная арматура

3.1 Предварительно напряженные арматурный стержень или трос:

а) главный вид

б) сечение

3.2 Поперечное сечение арматуры с последующим натяжением, расположенной в трубе или канале

3.3 Анкеровка у напрягаемых концов

3.4 Заделанная анкеровка:

а) главный вид

б) вид с торца

3.5 Съемное соединение

3.6 Фиксированное соединение

Примечание — Арматурные и закладные изделия изображают очень толстой сплошной линией.

Соединения и крепежные детали элементов деревянных конструкций

Условные графические изображения и обозначения соединений и крепежных деталей элементов деревянных конструкций выполняют в соответствии с таблицей 10.

Таблица 10

Наименование


1 Соединения на шпонках

2 Соединение на скобах

3 Соединение на коннекторах

4 Соединение на нагелях:

а) пластинчатых

б) круглых

5 Соединения на шайбах

Примечание — Изображения крепежных деталей выполняют в соответствии с ГОСТ

Трубы, дымоходы, вентиляционные шахты и каналы

Трубы, дымоходы, вентиляционные шахты и каналы изображают, как правило, на плане в виде условных графических изображений, приведенных в таблице 11. Приведенные в таблице условные изображения не применяют при проектировании сооружений заводских дымовых труб и труб котельных.

Таблица 11

Наименование

Изображение в масштабах

1:50 и 1:100

1:200

1 Вентиляционные шахты и каналы

2 Дымовые трубы и дымоходы

3 Газоотводные трубы

4 Дымоходы изогнутые (в стене)

5 Дымоходы с ответвлением

6 Сборная часть вентиляционной шахты с переменным сечением

7 Отверстие присоединения дымохода (например, к печам).

Примечание — При необходимости формы и размеры отверстий присоединения приводят на изображениях выносных элементов или приводят на полке линии-выноски необходимые пояснения.

При изображении изогнутых и с переменным поперечным сечением труб, дымоходов, шахт и каналов, при необходимости, кроме плана приводят виды (разрезы, сечения).

В зависимости от функционального назначения трубы, дымоходы, шахты и каналы изображают в масштабе 1:50; 1:100. При необходимости, независимо от функционального назначения, допускается их изображать в масштабе 1:200.

Отдельные элементы зданий, сооружений и конструкций

Существующие элементы, подлежащие разборке, на чертежах изображают в соответствии с рисунком 1.

Рисунок 1

Подвесные потолки на планах изображают в соответствии с рисунком 2. Уровень подвесного потолка указывают его отметкой или высотой комнаты.

Рисунок 2

При изображении каменных конструкций из природных и искусственных элементов (кирпич, камни, мелкие блоки) применяют следующие условные обозначения:

а) швы между элементами каменных конструкций изображают, как правило, одной линией в соответствии с рисунком 3; при необходимости, в масштабах от 1:1 до 1:10, — двумя линиями в соответствии с рисунком 4;

Рисунок 3

Рисунок 4

б) температурные швы изображают двумя тонкими сплошными линиями (см. рисунок 5);

Рисунок 5

в) на фрагментах и узлах каменные элементы, при необходимости, обозначают арабскими цифрами. Обозначения указывают в правом нижнем углу изображаемого элемента. Элементы одинаковых размеров, формы, материала и обработки поверхности обозначают одними и теми же цифрами (см. рисунок 6).

Рисунок 6

На чертежах зданий и сооружений применяют обозначения материалов по ГОСТ , а также дополнительные обозначения, приведенные в таблице 12.

Таблица 12

Наименование

Обозначение

1 Железобетон

2 Железобетон предварительно напряженный

Ключевые слова: условное графическое изображение, стена, проем, отверстие, ниша, борозда, колонна, ферма, пандус, лестница, дверь, оконный переплет, арматура, подвесной потолок, каменная конструкция, железобетон

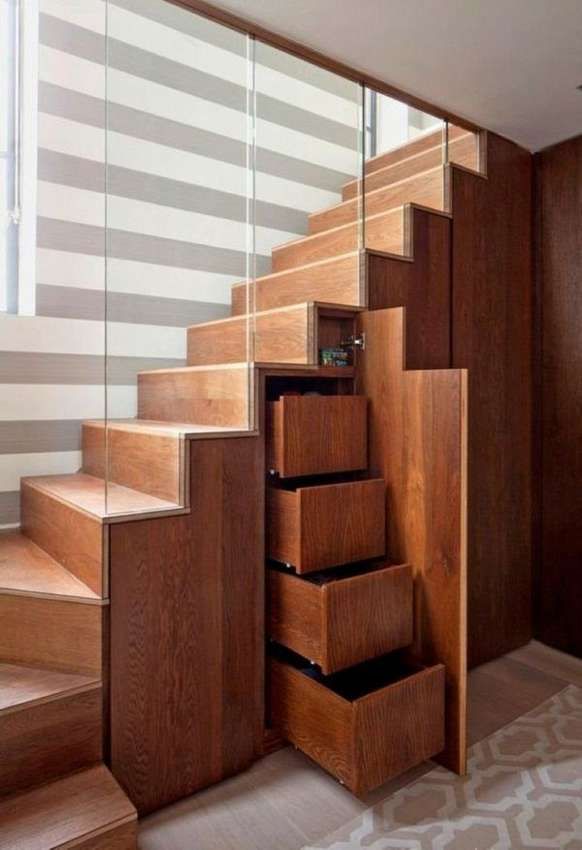

Какую породу дерева выбрать

Выбор породы древесины является важным вопросом. Многие статьи про лестницы рекомендуют выбирать брус 50×100 мм. В качестве рабочей используется сторона 50 мм. Другой стороны будет достаточно для удержания 200-250 кг. Ступени можно купить в готовом варианте, сечение выбирается в соответствии с расчетами.

Важно! При покупке нужно смотреть, чтобы материал для лестницы был качественным. Желательно, чтобы древесина хранилась в упаковке, а не впитывала влажность помещения. В противном случае после попадания в дом с частью ступеней придется попрощаться, поскольку они рассохнутся и лопнут.

Наиболее прочными считаются клееные пиломатериалы. При этом, чем больше количество клееных брусков, тем прочнее выходит конструкция. Твердые породы древесины — это лучшие варианты для лестницы, которые помогут сделать ее прочнее.

Какую породу дерева выбрать

Самым экономичным из вариантов считается лестница из сосны или ель. Они могут быть куплены в любых местах, где бы вы ни находились. Более прочные и дорогостоящие варианты — это лиственница, осина или дуб. Эти материалы наиболее ходовые, и чаще всего выбирать приходится между ними.Узнать больше: особенности лестниц из дуба.

Лестница должна быть сделана из качественного материала

Выбор типа лестницы

Самой удобной считается широкая, прямая и пологая лестница, но сделать её такой не всегда возможно. Чаще наши желания ограничиваются формой и площадью оставленного для неё места, площадью помещения, в котором она будет находиться, наличием всевозможных препятствий.

Возможные варианты устройства

Какие параметры нужно учитывать, выбирая тип и выполняя чертежи лестниц из дерева?

Крутизна или угол подъема. Этот параметр должен находиться в пределах от 23 до 37 градусов. Понятно, что чем круче угол, тем меньше места потребуется для установки конструкции. Если нехватки площади не существует, можно сделать её и более пологой или заменить пандусом (наклонной площадкой). Но при дефиците места увеличивать крутизну лестницы не рекомендуется. Лучше подумать над винтовыми конструкциями или лестницей с несколькими маршами и поворотными площадками.

Уменьшить крутизну можно, применив конструкцию с забежными ступенями

Обратите внимание. Инструкция запрещает устройство в жилых помещениях межэтажных лестниц крутизной более 40 0

так как спуск с них становится небезопасным, а при наклоне более 45 0 – возможным только вперед спиной.

Просвет. Минимальная высота между потолком и ступенью должна быть не менее 2 метров, чтобы человек любого роста при подъеме не испытывал дискомфорта. То есть, просвет для выхода на верхний этаж должен быть таким, чтобы, идя по лестнице, не приходилось нагибаться или наклонять голову. Если просвет уже существует, и совместить его с прямой одномаршевой лестницей нормальной крутизны не получается, нужно выбирать другой вариант конструкции.

Одномаршевая лестница: простое решение

Ширина марша. От неё зависит пропускная способность лестницы и удобство использования. В частном доме или квартире она не должна быть меньше 0,9-1 метра. Однако если лестница имеет простую форму и расположена вдоль стены, допускается уменьшить ширину марша до 0,8 метров. Этого достаточно для того, чтобы два человека могли разминуться на ступеньках, а также для подъема по лестнице габаритных предметов. Если же вы делаете чертеж деревянной лестницы на второй этаж винтовой конструкции, то расстояние от её края до центральной стойки следует принимать не менее 1,1 м.

Для справки. Менее 80 см шириной могут быть только вспомогательные лестницы, ведущие на чердак. в подвал или на мансарду садового домика. Но это не обязательные требования, а лишь рекомендации. На практике часто приходится ими пренебрегать ради экономии жилой площади.

Обустройство проема

Размеры и параметры всей подъемной конструкции обуславливаются расположением проема в перекрытии между этажами, поэтому этот проем и становится первым этапом работ по сооружению данной конструкции.

Наиболее правильно обустроить проем между двумя несущими балками. Если балки расположены слишком часто, и расстояние между ними уже, чем ширина предполагаемой лестницы, можно поправить положение за счет выпиливания одной или двух балок. При этом соседние балки придется связать между собой поперечными элементами конструкции того же сечения – так усиливается несущая способность перекрытия.

Чем шире деревянная конструкция, тем удобнее будет по ней подниматься, проносить крупногабаритную мебель и т.п

Важно и правильно рассчитать угол наклона, от чего, собственно, зависит длина маршей. Человек должен подниматься по лестнице свободно, не нагибаясь и не задевая головой потолок

Устройство несущих опор

Существует два вида несущих опор:

  • тетива (прямые опоры с выпилами под ступени);
  • косоуры (зубчатые опоры).

Чтобы увеличить полезную площадь помещения, многие предпочитают поворотные лестницы. Ее конструкция определяется исключительно выбранной планировкой помещения и состоит из:

  1. Двух или более маршей. Длина маршей может быть равной, а может значительно отличаться, а их расположение относительно друг друга выполняется либо под прямым углом, либо параллельно;
  2. Поворотной площадки. Встречаются и поворотные конструкции, не имеющие поворотных площадок – вместо них производится сборка так называемых забежных ступеней клинообразной формы.

Укладка ступеней

Еще один очень важный момент – разметка под ступени. Чтобы избежать искривлений ступенек и самого лестничного марша, ее следует производить тщательно, вымеряя каждый миллиметр с помощью линейки или заранее заготовленного шаблона. Сборка ступеней, производится следующим образом, как показано на видео:

  1. Шаблон в виде прямоугольного треугольника накладывается гипотенузой на верхний край будущей опоры, при этом горизонтальный катет определяет ширину ступени, а вертикальный – высоту подступенного проема;
  2. Разметку следует наносить сразу по всей длине опоры;
  3. Затем, в зависимости от выбранного типа опор, по разметке либо вырезаются пазы для ступеней (тетива), либо выпиливаются треугольные выемки (косоуры). Вторая опора должна зеркально совпадать с первой;
  4. Когда опоры готовы, своими руками монтируют ступени – либо вставляют их в пазы тетив, либо укладывают на косоуры;
  5. Затем, по желанию, устанавливают подступенки. Конструкция без подступенков выглядит более воздушной, легкой, но одним из ее недостатков будет повышенная опасность для детей. Неудобство может создавать и риск уронить какой-либо предмет между ступенями вниз.

Закрепление конструкции

Закрепить конструкцию можно как на соединительных балках перекрытий и снизу и сверху, так и путем крепления своими руками нижней части к доскам деревянного пола. Часто применяют вариант, когда одна из опор дополнительно крепится к стене дома.

Ограждение

Неотъемлемой частью деревянной лестницы являются ограждения – они не только делают конструкцию безопасной, но и являются ее основным дизайнерским элементом, способным придать всему устройству неповторимую уникальность. Состоят ограждения из:

  • Поручней;
  • перильных стоек различной формы;
  • балясин, устанавливаемых между стойками.

Балясины принято делать резными и придавать им необычные формы. Гнезда в тетивах под балясины, а также гнезда в балках перекрытий под стойки делают на любом этапе работ по сборке деревянной конструкции.

Частью ограждения считается также балюстрада – ограждение проема в междуэтажном перекрытии. Как правило, она выполняется в том же стиле и той же высоты, что и перильное ограждение.

Подведем итоги

Сборка лестниц из дерева производится по определенным стандартам. Все зависит от размеров, параметров и самой конструкции. От правильного и последовательного монтажа в результате будет зависеть прочность и долговечной всей сборки, так как на каждом этапе работ необходимо быть предельно внимательным.

Что такое тамбурные, люковые и лазовые двери

Такие конструкции относятся к классу наружных. По ГОСТу условные обозначения на чертежах дверей этого типа используются стандартные. То есть этом может быть значок типа модели или просто проем со створкой.

Тамбурные двери обычно устанавливаются после входных и предназначаются для сохранения тепла в помещениях квартиры или дома. Такие модели чаще не утепляются, но дополняются плотным притвором. Конструктивно они представляют собой нечто вроде перегородки со створками, установленной между стенами коридора. Основных разновидностей таких дверей существует всего три: сплошные, решетчатые и со вставками. Как уже упоминалось, в маркировке тамбурные двери, как и входные, обозначаются буквой «Н» (наружные).

Люковые модели в зданиях могут монтироваться, к примеру, на чердаках. Такие конструкции изготавливаются на предприятиях как на металлическом каркасе, так и на деревянном. Во многих случаях двери этого типа дополнительно утепляются. Иногда такие модели могут комплектоваться и раскладной лестницей. Маркируются конструкции этого типа как «Л».

Что такое тамбурные, люковые и лазовые двери

Двери-лазы обозначаются той же буквой и используются для выхода на крышу или в какие-либо технические помещения. Как и люки, изготавливаться они могут как из металла, так и из дерева. Очень часто такие конструкции дополнительно утепляются.

1 звезда2 звезды3 звезды4 звезды5 звезд (голосов пока нет)
Загрузка...
