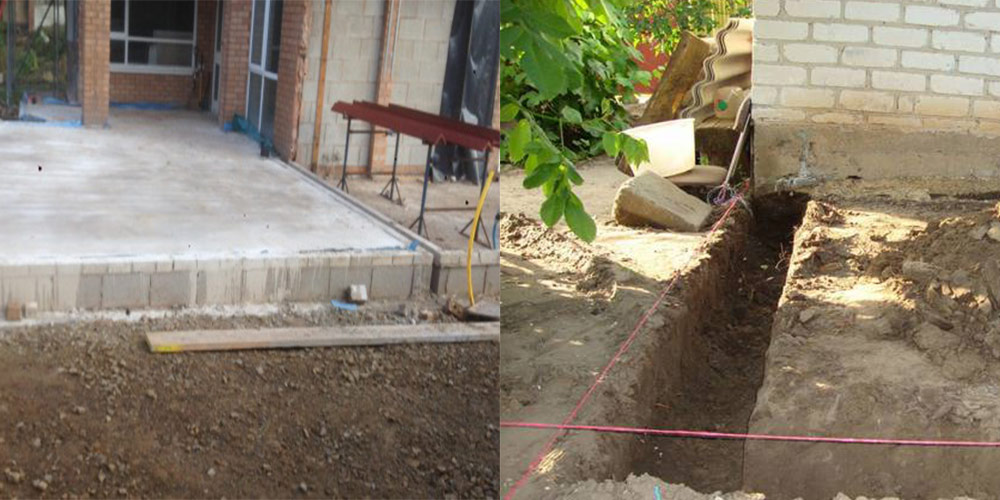

Как сделать фундамент для пристройки к дому и разметить его

Почему появляется деформация

Деформация при усадке фундамента

Различные фундаменты ведут себя по-разному при контакте с почвами, подверженными пучению. Поэтому, если основание ленточное, то и новое должно быть таким же. Еще одно немаловажное правило: нельзя опускать новый фундамент ниже основного.

Как определить ширину подошвы ленточного основания:

• Нужно взять металлический прут, конец которого согнут под прямым углом.
• Проталкиваем прут под конструкцию, чтобы крюк расположился по горизонтали.
• После того как прут минует основание, разворачиваем его таким образом, чтобы крюк расположился вертикально, острием вверх.
• Тянем прут на себя до упора.
• Делаем отметку.
• Разворачиваем и вытягиваем прут.
• Отрезок от отметки до сгиба равен ширине подошвы.

Причины усадки пристройки:

• Основное здание уже обычно успело усесться, а новая пристройка только начинает проседать.
• Часть пристроенного фундамента опирается привозную землю, а часть – на «родную» почву. Это приводит к сложным деформационным смещениям, вызывающим образование трещин в самых непредсказуемых местах.

Последствия естественной усадки можно минимизировать, если удлинить период стройки. Для этого позволяем фундаменту выстояться хотя бы один сезон. Дополнительный вес вызовет некоторую усадку, но уже не настолько сильную.

Варианты использования пристроек

Наиболее распространенные варианты использования пристроек следующие:

• Навес. Устанавливаются опорные столбы, для крыши используется шифер или поликарбонат. Ткань или легкие перила заменят стены, или же их можно зашить поликарбонатом.

• Крыльцо. Для его строительства применяют пеноблоки или дерево. Крыша, профлист или черепица, подбирается с учетом внешнего вида жилого дома. Высота крыльца и количество ступеней определяются отдельно исходя из предпочтений владельца дома.

• Терраса.  Это помещение может стать отличной комнатой для отдыха. При его строительстве заливают фундамент, останавливаясь на ленточном или столбчатом варианте. Материал для стен разнообразен: плиты, брус, шлакоблок, газоблок.

• Закрытая веранда. Помещение может использоваться как жилое даже в зимнее время года, если проведена система отопления. Отличается большим количеством окон, дает много света. Кирпичные или блочные стены и двери.

• Гараж. Пристрой выходит дешевле отдельного сооружения. Важным условием для строительства является наличие вентиляции, чтобы предотвратить ненужные запахи в доме. Для обшивки стен используют пожаробезопасные материалы, для кровли – шифер, профнастил или металлочерепицу.

• Летняя кухня. Чтобы помещение было оборудовано под кухню, важно наличие вентиляции, освещения, воды, канализации. Это учитывается в проекте, к которому следует подойти особо внимательно в данном случае.

Важно, чтобы пристройка была выполнена в стиле всего дома.

Какие бывают

По способу устройства веранда пристроенная к дому может быть закрытой — с остеклением — или открытой. Открытые используются в основном в теплый период, закрытые могут служить местом для отдыха круглый год. Веранда пристроенная к дому может быть двух видов сразу: часть может быть остекленной (закрытой), часть — открытой.

На крытой веранде можно отдыхать круглый год. Она еще и теплопотери через эту стену уменьшает

Еще бывают они проходные — это когда для того чтобы попасть в дом вы проходите через нее. Такие пристройки располагают с лицевой части дома, иногда — со стороны двора, если из дома есть два выхода. Вход в непроходные только из дома. Попасть на улицу с такой веранды невозможно.

Охватывать пристройка может одну, две или больше сторон дома. Если она охватывает две смежные части дома, ее называют угловой. Некоторые из них занимают лишь часть стены.

Формы разные. Чаще это прямоугольник, реже — шестигранник, полукруг, другие нестандартные формы (такие строить сложнее). Вкратце, это все виды веранд пристроенных к дому, но без учета материалов.

Пристройка по периметру придает дому экстравагантный вид

Из каких материалов делают

Чаще всего в наших краях делают деревянные веранды. С деревом работать проще, да и стоит оно не столь дорого, как в других странах. В местностях, где древесина очень дорога, конструктивные элементы делают из металла, а обшивку подбирают по своему вкусу. Это может быть стекло (стеклопакеты), поликарбонат.

Веранда из металлического каркаса и специальных оконных блоков

Если дерево стоит дорого, или регулярно возится с его обработкой неохота, каркас веранды собирают из металла. Для этого чаще всего используется профильная труба, уголки или швеллера — зависит от материала и размеров пристройки. К металлу проще крепить стелопакеты, можно сделать не остекление, а использовать поликарбонат. Этот материал может быть разного цвета и разной степени прозрачности. Несмотря на кажущуюся хрупкость, есть достаточно прочный материал, который используют для строительства теплиц. А раз так, то и в веранде, если она закрытая, тепло он будет держать неплохо.

Веранда из поликарбонаа, пристроенная к кирпичному дому. Весь каркас собран из профильной трубы

Как оформить веранду читайте тут.

Традиционные способы

1. отдельно от здания;
2. с жестким соединением с домом.

При выборе одного из них нужно отталкиваться от показателей грунта на строительном участке и тяжести конструкции. Если построенное здание не дало большой усадки и грунт равномерный, то пристройку можно соединить с основанием дома в цельный вид. В других случаях лучше делать отдельную базу, которая будет объединяться с домом деформационным швом.

Заглублять фундамент необходимо на ту же глубину, что и основание дома (с учетом усадки – немного выше), при этом обязательно должна быть песчаная подушка.

Жесткое соединение

При строительстве своими руками, самым сложным вариантом возведения является жесткое соединение пристройка-здание. Данный вариант применяется при слабопучинистом или непучинистом грунте, когда не сложно спрогнозировать усадку нового сооружения или при строительстве двух и более этажей. После окончания строительства получается единая конструкция.

“Лента-лента”

Присоединение одного ленточного фундамента к другому проходит поэтапно:

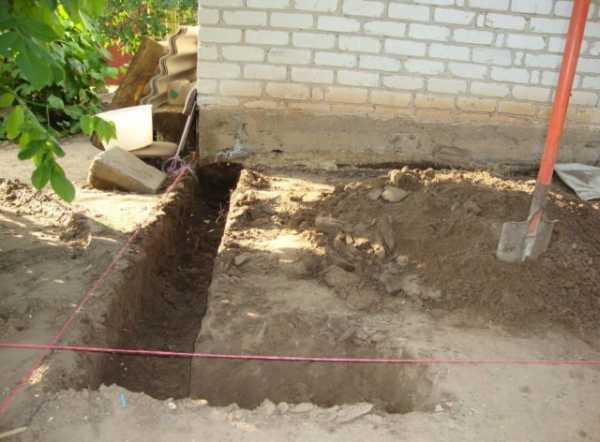

1. вырывается траншея глубиной как под зданием. Длина ее – 1,5-2 м. Выполняется песчаная подушка;
2. высверливаются в основании сооружения в шахматном порядке отверстия для срединной части и на 500 см для угловых частей. Отверстия диаметром арматуры и глубиной ¾ ленточной ширины;
3. в готовые отверстия, просверленные на ¾, вбивается арматура, содержащая продольную прорезь. В эту прорезь помещают расклинивающий вкладыш, подойдет например деревянный. В полуметровые отверстия вбивают на 14 мм арматуру с периодическим профилем;
4. затем формируется каркас с использованием выпусков вбитой арматуры. Для стыковки последующих частей оставляют концы длиной 300 – 400 мм, которые в дальнейшем свариваются.

“Плита-плита”

Такое жесткое соединение актуально, если толщина базы от 40 см или если в основании сооружения есть выступ плиты от цокольной части построенного здания. Обычно такой выступ используется при строительстве пристроек для домов из газобетона, где фундамент – монолитная плита выступает минимум на 300 мм. Это позволит достать арматуру и сварить или связать ее с каркасом будущего строения.

Возведение отдельного основания

Это самый простой и самый распространенный вариант фундамента для пристройки к дому. Он заключается в формировании отдельного основания, находящегося в непосредственной близости от сооружения. Самым надежным в данном случае является замкнутая схема работы (при ленточном варианте), когда формируется железобетонный полноценный ростверк. Между плитами здания и пристройки, для гидроизоляции, помещают листы рубероида. Также можно применить теплоизоляционный материал или обычную паклю. Суть заключается в создании слоя (деформационного шва), который при усадке защитит сооружение от повреждений.

При расчете соединения элементов посредством деформационного шва нужно ориентироваться на свойства грунта и нагрузку, получаемую от пристройки. Таким образом, расчет производиться так же, как и при возведении ленточного заглубленного или мелкозаглубленного. С учетом будущей усадки новый фундамент закладывается немного выше, чем старый и с течением времени он должен осесть на глубину основания дома.

Для строительства каркасной пристройки применяется столбчатый фундамент, благодаря небольшому весу конструкции. Как вариант – поставить пристройку на подушки из бетона. Они легко отливаются по форме прямо на месте. Готовые сваи, предварительно пропитанные гидроизоляционным материалом, мастикой или другими пропитками для защиты, устанавливают в формы и заливают бетоном. Получившиеся столбы расставляют на расстоянии друг от друга примерно от одного до полутора метра, в зависимости от размера и веса пристройки. Определяются высотой, на которой будет расположен пол, подрезают их до необходимых размеров. Далее к ним крепят обвязку здания. Даже через два дня можно начинать строительство, что существенно сокращает сроки строительства.

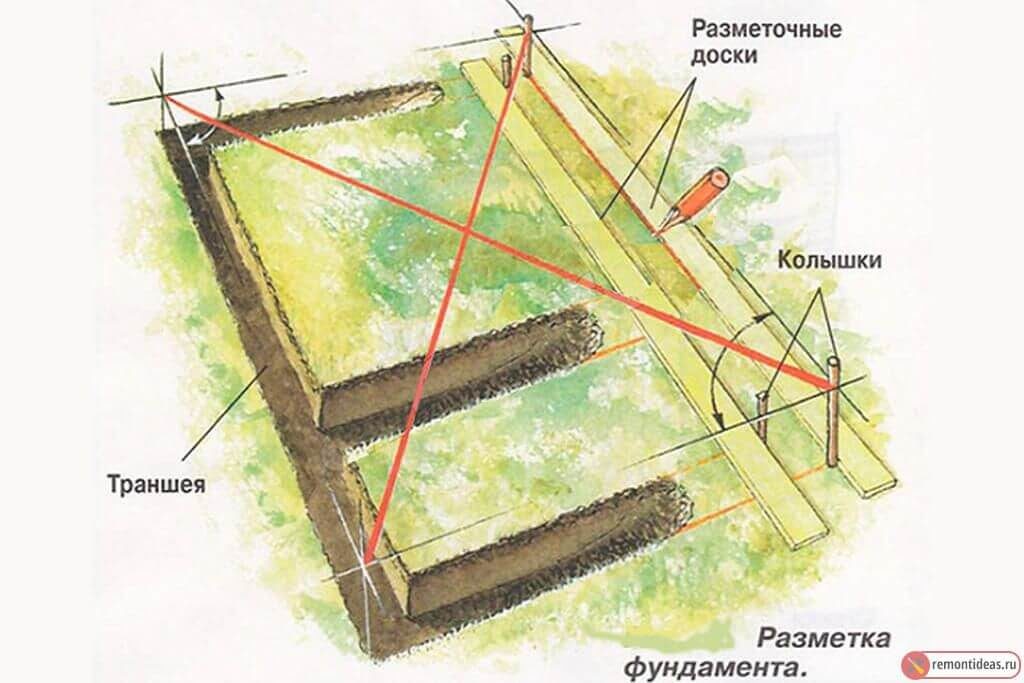

Разметка прямого угла фундамента

Работа по сооружению основания для дома начинаются с подготовки участка, включающей очистку  и выравнивание поверхности. Подготовленный участок должен иметь ровную  горизонтальную поверхность. По возможности, следует избавиться от уклона, а затем приступить к разметке будущей опорной конструкции.

Для осуществления задуманного необходимо обозначить ее внешний контур и найти прямой угол. Правильно выполненная работа даст возможность возвести прочное основание, обеспечивающее устойчивость будущей постройки.

Привязка

Прежде чем приступить к копанию траншей или котлована, бурению скважин или копанию ям под столбчатое основание, необходимо определить какой, расположенный во дворе, предмет или строение станет отправной точки для выполнения разметки. Эта процедура – привязка опорной конструкции будущего дома. В большинстве случаев таким строением становится забор, параллельно которому будут возведены стены здания, но возможно выполнить привязку к дереву или даже бетонному столбику, от которого размечают прямой угол постройки. Такая привязка обеспечит правильную разметку, абсолютную горизонтальность основания и устойчивость строения.

Разметка участка

Выбранная постоянная точка является так называемым нулем высоты. Строительство фундамента под постройку прямоугольной формы начинается с построения прямого угла с помощью нивелира или строительного угольника. Однако многие строители больше доверяют египетскому треугольнику, стороны которого равны 4, 5 и 3 единицам. Если стороны длиной в 3 и 4 единицы катеты, то сторона длиной в 5 единиц – это гипотенуза.

Соответственно между катетами образуется прямой угол. Вершина угла станет местом, куда будет вбит первый колышек для предстоящей разметки. Сделать египетский треугольник можно своими руками. Понадобится 12 метров прочного, неэластичного шнура, на котором необходимо сделать отметки, отмерив соответственно 3 и 4 метра.

На одной стороне, проведенной параллельно забору или другому строению линии, фиксируют конец шнура. Отметка 3 метра крепится в точке пересечения линий, образующих угол. На примыкающей стороне крепится часть шнура, на которой  находится отметка 4 метра. Точку крепления второго конца веревки можно определить, совместив концы шнура так, чтобы получился треугольник. В таком случае, образованный на пересечении линий разметки угол будет прямым.

Размечая фундамент сложной геометрической формы, его необходимо предварительно разбить на несколько прямоугольников, и только после этого выполнять разметку, используя египетский треугольник.

Диагональ фундамента

Выставление угла

Еще один способ сделать – воспользоваться теоремой Пифагора. Зная длину и ширину будущей постройки и определив место, в котором будет расположен первый угол фундамента, можно вбить в этом месте колышек. Натянув в нужном направлении шнур, отмечают линию основания под одну из стен. Перпендикулярно к полученной линии натягивают шнур, длина которого равна длине второй стороны фундамента. Проверить наличие прямого угла можно, воспользовавшись формулой, по которой, зная длины катетов, вычисляют длину гипотенузы.

Так высчитывают первую диагональ. Если опорная конструкция имеет форму прямоугольника, все действия необходимо повторить, приняв за вершину второго угла конец шнура, с помощью которого отмечают длину  или ширину основания. Получив две диагонали можно убедиться в том, что все измерения и работы проведены правильно. Насколько точно сделаны расчеты и выполнены измерения, можно проверить с помощью лазерного нивелира. Этот прибор позволит создать нужную конструкцию, без погрешностей.

На любых участках, независимо от наличия уклона, качества грунта и других особенностей  самым точным способ сделать фундамент, обеспечив устойчивость здания, является создание прямого угла с помощью теоремы Пифагора. Остальные инструменты и способы считаются вспомогательными.

Не стоит успокаиваться, убедившись в том, что длина всех диагоналей одинакова, ведь они равны и в трапеции. Это значит, что проверка прямых углов просто необходима.

Посмотрите видео, как проверить правильность выставления диагоналей.

Как найти третий и четвертый углы

Разметка прямого угла ленточного фундамента отличается необходимостью сделать измерения и выполнить все работы и для внутреннего, и для наружного фундамента, воспользовавшись золотым египетским треугольником. Если постройка имеет форму прямоугольника, то при правильно проведенной разметке легко найти точку пересечения двух диагоналей, и убедиться в том, что диагонали внутреннего и наружного фундамента полностью совпадают.

Посмотрите видео, как правильно найти все углы основания.

Разметка ленточного типа опорной конструкции требует построения как минимум 8 прямых углов, а для монолитной опорной конструкции достаточно сего четырех. Найти третий и четвертый довольно просто, если существуют первые два. Понадобится соорудить нечто вроде циркуля, закрепив в вершинах первого и второго углов по два шнура. Величина первого равна протяженности диагонали, а второго – примыкающей стороны. Натянув диагональные шнуры, чертят полукруг.

Затем делают то же с помощью более коротких шнуров. На пересечении будут расположены третий и четвертый углы.

Разметка фундамента

В обратную сторону отмеряют значение, делящееся на 4. Если до этого было отложено 3 метра, то длину обратной стороны устанавливают в 4 м (либо 6 и 8 исходя из этого). Сейчас выверяют соответствие угла треугольника значению 90°.

Для чего мерят расстояние между конечными точками отложенных отрезков по прямому пути. При подобранных величинах в 3 и 4 длина диагонали будет составлять 5 метров. Если 6 и 8, то исходя из этого 10 м.

На случай иных показаний угол равняют до абсолютного сходства с требуемыми условиями.

Из каждой стороны первого угла проводят прямые линии и отмечают соответствующие размеры ширины и длины будущей постройки. Разметив следующие позиции, в первую очередь выверяют их значения, руководствуясь изложенными выше инструкциями. Продолжают проводить линии до образования замкнутого контура, к примеру в виде прямоугольника. Если все сделано правильно, то они будут совпадать.

Специфики маркировки фундаментов

Разметку основания ленточного типа под пристройку, гараж выполняют, руководствуясь вышеизложенными принципами и смотря на такие моменты. Фундамент делается из непрерывных монолитно бетонных лент, вкладываемых в канаву.

Ширину опоры подбирают с учетом качества грунта, однако она не обязана быть тоньше стен.

Строительство аналогичных конструкций оправдано если есть наличие прочных грунтов, или когда нужно оборудовать нижний этаж с подвальным помещением. Разметку и обноску исполняют, руководствуясь общими правилами.

В первую очередь делая метки в центре для оси стен, ширины самой основы и подушки под нее.

А еще берут во внимание значение длины участка, размещение строения на местности и могут выдержать следующие расстояния:

• до стен находящегося поблизости сооружения не меньше шести метров;
• до границ соседского участка – 3 м;
• до объектов санитарно-бытового назначения – 3 м.

Плитные основания являются более надежными и прекрасно себя зарекомендовали на заболоченных, торфяных участках с нестабильным грунтом, благодаря этому прекрасно подходят для основания для приватного дома.

Производя разметку фундамента плит, в первую очередь берут во внимание площадь плит и нужные допуски.

Данный вариант основы считается плавающим, потому как при движении грунта, вызванного замерзанием или оттаиванием почвы, насыщении ее влагой, он будто бы передвигается по поверхности. Монолитные плиты из железобетона, блоки, принимая на себя главные нагрузки, распределяют их по всей территории касания. Это предохраняет нарушение конструкции строения.

Требования, которые предъявляют к разметке фундамента под дом, почти что не выделяются от типовых. Также определяют углы и, расставив колья, натягивают веревки.

Но перед тем как начать работы нужны точные информацию о каждой из плит – ее ширина, длина, высота. Сложив их, узнают общую площадь всех блоков, которую сравнивают с показаниями основания.

Если обнаружились расхождения, то делают перерасчет.

Довольно обычный вид основания – столбчатый. Подобный тип опоры идеально подойдёт в качестве фундамента для бани, легких пристроек, потому как очень прост в возведении.

В данном случае по осям строения, на участках с самой большой нагрузкой, в местах пересекания конструкций строго по вертикали устанавливают сваи. Оптимальный зазор 1,5-2 метра.

После их объединяют при помощи балок, наполняя пространство между ними щебнем с песком.

Для точности нанесения размеров требуется сооружение обноски. От показателей основы выбирают величину компонентов, высоту колышков, которые располагают в одном уровне, а каждую несколько досок друг против друга.

Прокидывают шнур и отмечают положение углов, стен несущих, ям под сваи. Удалив веревки, в впадинах под опоры выкапывают выемки и, установив их, заливают раствором из цемента.

Дождавшись высыхания бетона, продолжают строительные работы.

Подбор основания для пристройки

В вопросе фундаментного устройства для пристраиваемого строения, стоит прислушаться к мнению экспертов, по которому материал и характеристики опоры должны быть сходственны главной постройке.

Другими словами основа должна быть максимально надежным.

Разные системы взаимодействуют с землей по-своему, благодаря этому скорость усадки отличается, что вызовет появление подобных недостатков, как щели, растрескивание.

Есть три способа соединения оснований:

• становление монолитной опоры с железной арматурой;
• строительство независимых фундаментов с размещением между ними деформационного шва;
• свайно-винтовое приспособление, в данном случае внимание обращают на тяжесть пристройки, характеристики грунта.

Самым востребованным и обычным способом признано строительство отдельного основания. В данном случае его располагают достаточно близко к главной постройке, устанавливая между конструкциями деформационный шов.

Его наличие нужно для защиты сооружения от стрессов, вызванных процессом усадки, предостережения трещин. Прослойка делается из любых водонепроницаемых материалов для утепления, в местах касания со стенками ложится рулонный кровельный материал.

Взяв во внимание усадку при эксплуатации, опору делают немного выше готовой.

Особенных знаний при сооружении фундамента не потребуется, благодаря этому каждому по силам правильно наметить и положить основание для сооружения разного типа. Основное, держаться технологий, точно высчитать план предстоящей маркировки и перенести его на подобранное место.

Популярные методы разметки фундамента

1. Способ золотого треугольника . Данный метод заключается в определении месторасположения одной стены, которая является одним из катетов треугольника. Оставшуюся конструкцию определяют по пропорции его сторон 3:4:6.
2. Способ паутины . Для этого способа характерно правильно высчитать периметр дома (пристройки) и взять строительный шнур необходимой длины. На участке закрепляют колышки, определяют диагонали строения и натягивают шнур.
3. Способ пересечения кривых линий . От верхней точки базового угла трассируется первая стена. Отмеряем равные расстояния от точки стояния прутка, отмечаем метки, описываем дуги равного радиуса. Точка пересечения будет являться перпендикулярной, т.е. смежной стеной дома или пристройки.

Связываем два фундамента

Нужно знать, что пристройку к дому просто так не слепишь, ее нужно привязать к основному зданию. Для начала нужно все тщательно спланировать и рассчитать. В противном случае, можно навредить своему основному жилищу. Пристройка, безусловно, будет оказывать воздействие на грунт, который может вполне двигаться. А это значит, что оба фундамента необходимо между собой соединить. Привязку можно осуществить несколькими методами.

• Соединение жесткое – применяется для домов достаточно старой постройки. Такое соединение никогда нельзя использовать в местах с грунтом непучинистого вида.
• Обустройство деформационных швов. Итак, переедем к подробному рассмотрению каждого метода привязки к деревянному дому пристройки. Перед тем, как объединить фундаменты с помощью жесткой привязки, нужно узнать какой вид основы был использован при строительстве основного жилища: сваи или плиты. А также узнайте:
• Фундамент для пристройки и его глубина;
• Площадь, занимаемого дома;
• Разузнать про строительные материалы, применяемые при постройке дома. Всю информацию, если она отсутствует можно легко восполнить. Нужно сделать канаву около своего жилища, вставить туда арматуру, и посмотреть на какой же глубине находится основание дома. Конец арматуры нужно подсунуть под само основание так, чтобы он лежал под ним. Затем нужно повернуть и потянуть арматуру до задней стенки основания.

Виды пристроек

Отличает их не только конструктив, тип используемого фундамента, но и материал несущей стены. Здесь выделяют следующие виды:

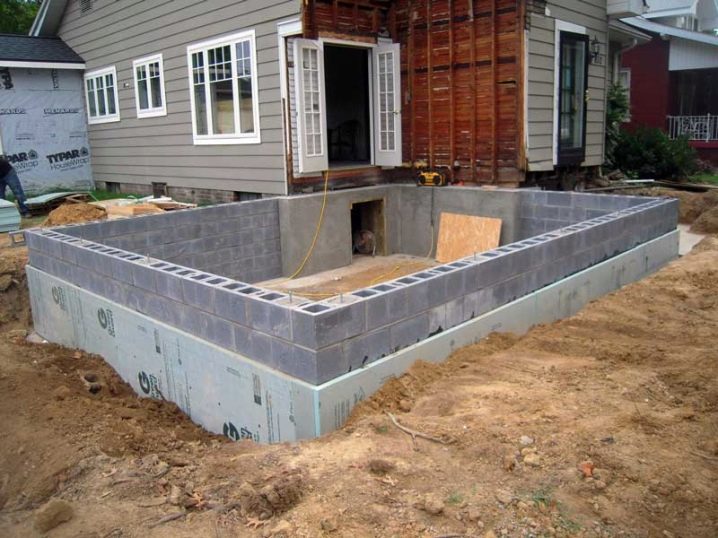

• Из кирпича. Это основа, имеющая три или четыре полноценных стены, может быть перекрыта как деревом, так и плитой. Для того, чтобы сохранить эстетику конструкции, строители советуют поднимать кирпичную пристройку с тыльной стороны здания. Значимым является то, что кирпичная пристройка должна быть конструктивно просчитана верно. То есть, важно чтобы основание было прочным, поэтому основа если и ленточная, то заглубленная больше метра. Снаружи пристройка может быть облицована, внутри поштукатурена, либо обшита деревом.
• По каркасной технологии. Этот вариант считается простым, менее затратным с точки зрения финансов. Каркасную технологию зачастую применяют для возведения летних вариантов пристроек, которые затем не будут отапливаться и могут эксплуатироваться по теплу. Этот вариант предлагает установку основания на сваи, монтаж столбов необходимого сечения, дальнейшие перекрытие деревом. Говоря о веранде по назначению, следует учитывать то, что ее обычно сразу перекрывают крышей. Это односкатная или двускатная конструкция кровли.
• Из пеноблока. Такой материал считается капитальным, тёплым, прочным. Его применяют для обустройства пристроек, которые затем можно и нужно отапливать в зимнее время года. Из такого материала пристраивают кухни, котельные, также комнаты для расширения жилой площади. Желательно каждые четыре ряда выполнять армирование пеноблока, поскольку это позволит исключить появление трещин.

Аналогичным спросом пользуется строение из бруса. Это натуральное сырье, которое не дает усадки. С применением клееной технологии, смотрится эстетично, укладывается без шва, сохраняет геометрию. Такие постройки, как и пеноблочные могут использоваться круглогодично.

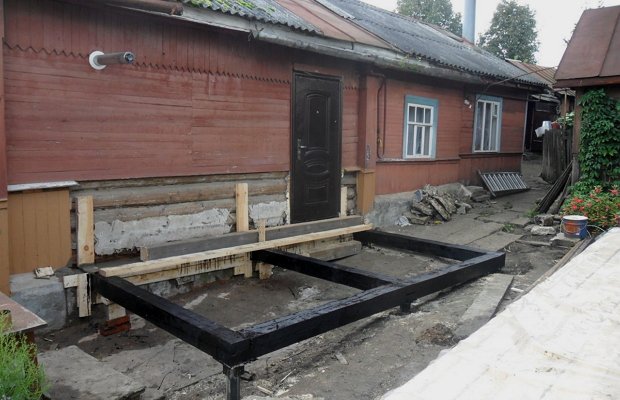

Деревянная пристройка к дому

Поэтому из них обустраивают полноценные помещения для проживания. Их не нужно доутеплять, поэтому следует провести сюда отопление, обустроить полы с подогревом и заезжать. Такой тип предполагает обустройство свайного или ленточного конструктивна.

К кирпичному

Если вы решили выполнить пристройку для дома из кирпича, то есть два варианта – ленточный столбчатый фундамент

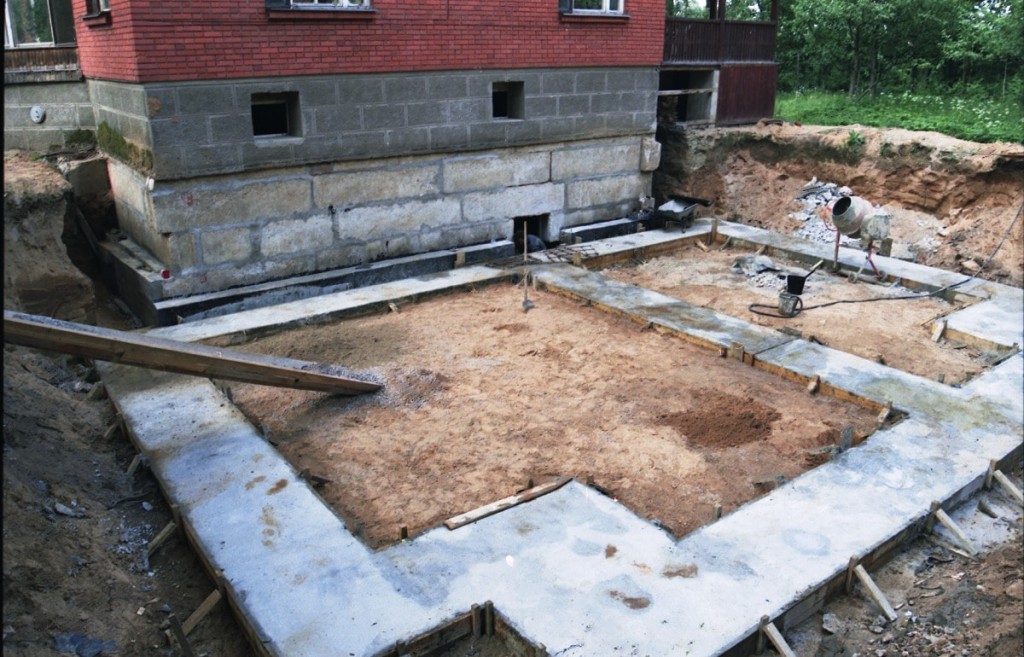

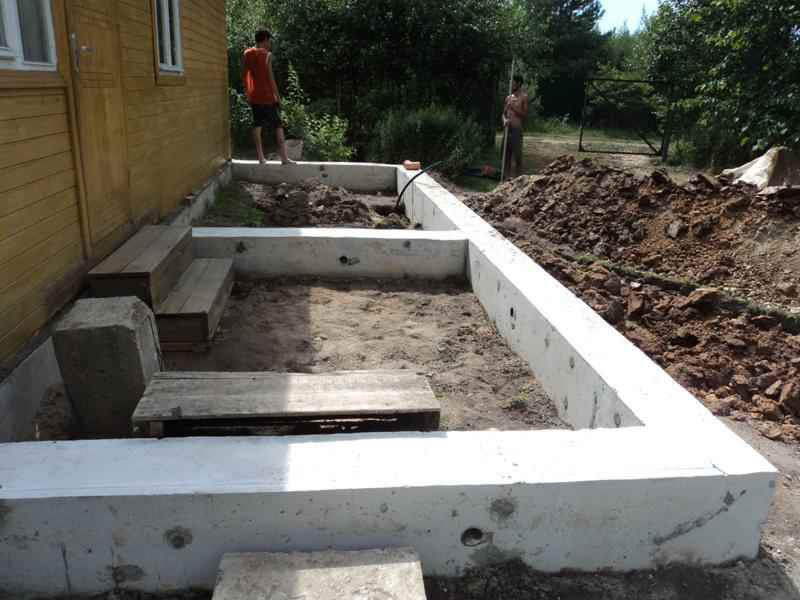

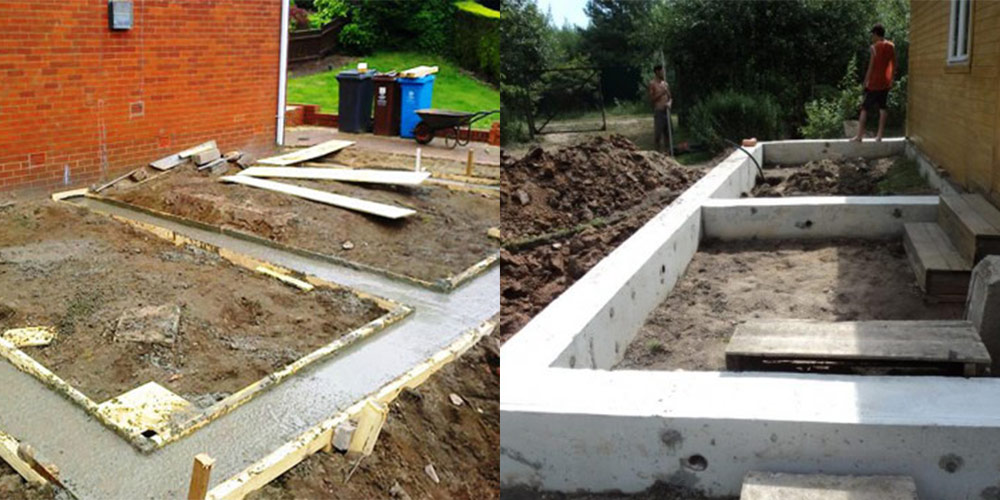

Ленточное основание

Веранду, пристроенную к кирпичному дому, можно возводить на ленточной конструкции. Для этих целей предстоит задействовать бетон. Первым делом выкопать траншею. Ее габариты выбирают с учетом основания главного строения. Туда уложить опалубку. Ее высота будет равна высоте будущей пристройки или немного выше. Для ее формирования предстоит использовать доски. Их сбить между собой. Для получения бетона предстоит взять щебень, песок и цемент в такой пропорции 6:3:1.

Ленточный фундамент для пристройки к кирпичному дому

Основание для пристройки залить в несколько слоев. Первые из них укрепить камнями. Теперь можно переходить к заливке следующей порции. В нее добавить камни. Для последнего слоя камни уже не потребуются. Поверхность выровнять при помощи мастерка и подождать 4 дня. Если будет жаркая погода, то 2 раза в день поверхность конструкции поливать водой. Таким образом, можно предотвратить образование трещин. А вот как сделать фундамент для пристройки к дому из пеноблоков, и как сделать своими руками, поможет понять информация из статьи.

Столбчатый

Пристройка для кирпичного дома может быть возведена на столбчатом фундаменте. Этот способ подходит, когда пристройка имеет малые габариты. Чтобы предотвратить пучение грунта, копать углубления необходимо ниже уровня промерзания почвы. Установка опор должна вестись не только в углах, но и по периметру. Между элементами должна быть соблюдена дистанция 60 см. А вот в данной статье можно увидеть проект пристройки к деревянному дому из пеноблоков.

На видео – пристройка к кирпичному дому:

Прочие нюансы

Если дом опирается на ростверк (как сделать столбчатый фундамент с ростверком), то сверлить в нем отверстия под анкера можно только при его достаточной высоте.

Арматуру, забитую в существующий фундамент, крепят расклиниванием. Для этого на конце стержня предварительно делают пропил, в который вставляют клин. Когда арматура упирается в стенку, клин разводит – расклинивает — ее надпиленные концы.

Многих частников интересует, как сделать фундамент для пристройки к дому из блоков.

Мнение профессионалов в этом вопросе однозначное: самостоятельно выполнить перевязку сборных элементов невозможно.

Обе сборные ленты будут обладать определенной степенью подвижности, что может вызвать разрушение кровли.

Предлагаем так — же прочитать статьи, которые могут Вас заинтересовать:

Различные виды фундамента для частного дома. О том, как правильно залить фундамент под дом.

Особенности возведения стен веранд и их соединений с основным зданием

Особые технологии соединения стен в процессе пристройки веранды к дому, зачастую, актуальны лишь для закрытых веранд. Ведь их целью является создание цельного сооружения, не только в вопросах неразрывности теплового контура, но и в отношении единства его внешней эстетической композиции. При этом способы стыковки стеновых конструкций должны учитывать то, что как бы ни хотелось получить механическую монолитность их сопряжений, добиться этого на практике практически невозможно.

Пристройка стен тяжелых веранд

Технология соединения пристройки и основного здания зависит от того, какая строительная продукция применялась для их возведения. Так, если для стен веранды выбираются штучные материалы (кирпич, любые типы блоков), то их разновидность должна соответствовать материалам стеновой кладки дома. В этом случае хорошо работает скользящее сопряжение способом «шип-паз». Его получают следующим образом:

• в месте пристыковки пристройки на всю высоту её стены в стене дома выбирается вертикальный паз (штраба) на глубину 0,5 кирпича;
• выполняя кладку стены веранды, из неё в каждом ряду выпускают кирпичи, вставляемые на сухую (без раствора) в штрабу;
• после завершения процесса основной усадки зазоры в соединениях заполняются эластичными герметиками, затем, прикрываются с внутренней и внешней стороны накладными отделочными элементами. Заполнение щелей в скользящих узлах монтажной пеной допускается только в том случае, если ожидается незначительное движение конструкций. Например, если строительство ведется на каменистых грунтах, при этом фундаменты сооружений имеют жесткую сцепку.

Важно! Сопряжение «шип-паз» не препятствует даже самым интенсивным усадочным процессам, позволяя обеим конструкциям свободно смещаться по вертикали относительно друг друга. Подобная подвижность исключает возникновение разрушительных деформационных напряжений.

Пристройка стен легких веранд

Пристроить веранду к дому можно и с использованием легких конструкционных элементов, например, типа пластиковых или алюминиевых стеклопакетов. Под ними, в качестве несущего основания, для многих проектов террас будет достаточно опорных столбов без жесткого соединения с фундаментом дома.

В этом случае легкие ограждающие конструкции крепятся только к несущему каркасу веранды. Если же их закрепить на стене дома, то результатом неравномерной усадки пристройки может стать перекос рам заполнений проемов и разрушение их стеклопакетов.

Однако, учитывая, что вес такой веранды значительно меньше, чем у построенной из кирпича, деформации грунта могут оказаться не столь существенными. Поэтому в ряде случаев грамотно обустроенный ленточный фундамент, жестко соединенный с фундаментом дома, позволит избежать неравномерных просадок. Такие конструктивные решения позволяют осуществлять крепление ограждений из легких рам к стене основного сооружения с использованием анкерных элементов или закладных деталей.

Как правильно залить фундамент под пристройку к дому – Сваи Мания

В условиях ограниченного бюджета, при постройке собственного дома или небольшой дачи, инициаторы выполнения работ, в большинстве случаев, не предполагают, что спустя время возникнет потребность в увеличении полезной площади.

Однако семейная ситуация меняется – дети растут, рождаются внуки. Приходится задумываться о дополнительном помещении. Строить отдельный дом экономически нецелесообразно и достаточно проблематично.

Зная, как сделать фундамент для пристройки к дому, можно соорудить дополнительное помещение и объединить его с имеющимся строением.

Основа здания является нагруженной частью строительной конструкции, которая воспринимает реакцию почвы и пропорционально распределяет нагрузки от массы строения.

Зная, как залить фундамент под рядом расположенное с имеющимся зданием помещение, можно построить надежную основу для будущего строения.

Рассмотрим, как правильно выполнить поставленную задачу, обеспечив устойчивость и долговечность пристроя к существующему дому.

Мероприятия по подготовке к выполнению работ

Выбрав вид основания, можно начинать строительство. Следует подготовить необходимое оборудование и строительный инструмент:

• штыковые и совковые лопаты для подготовки приямка с небольшими размерами;

Перед тем как залить фундамент под пристройку, следует принять во внимание ее тяжесть и характеристики грунта

• малогабаритный экскаватор, облегчающий рытье траншеи увеличенной длины;
• деревянные колышки и разметочный шнур;
• бетоносмеситель, облегчающий приготовление увеличенных объемов бетона;
• глубинный вибратор, позволяющий уплотнить бетонный массив и удалить воздух;
• уровень, с помощью которого контролируют отсутствие уклонов;
• вязальное приспособление, ускоряющее связывание арматурных прутков.

На предварительной стадии строительных работ необходимо:

• провести исследование особенностей почвы с целью определения оптимальной конструкции основы;
• рассчитать глубину и ширину основания, а также определить его конструктивные особенности.

После завершения подготовительных мероприятий приступают к дальнейшим работам.

Как сделать фундамент для пристройки к дому – секреты строителя + видео

Правда ли, что фундамент под пристройку отличается от основного, каковы его особенности? Ответ на этот вопрос ищут многие, потому что пристраивая дополнительные помещения к уже имеющемуся дому хочется, чтобы у этих комнат также была надежная основа. Самые важные советы и инструкции мы собрали в этой статье.

Разве пристройка не обойдется без фундамента?

Все знают какую роль выполняет скелет в теле человека, аналогичные функции возлагаются и на фундамент. По сути, это основа, которая отвечает за надежность, долговечность постройки. Также именно фундамент обеспечивает тепло и сухость в помещении.

Если основа будет некачественной либо не подходить под конкретные условия, то внутри появится сырость, полы могут деформироваться и вовсе испортиться.

Также он выравнивает уровень грунта и препятствует проникновению в жилое помещение канцерогенного газа из почвы.

Основа пристройки

К выбору фундамента следует относиться особенно внимательно. Ведь необходимо, чтобы он свободно выдерживал нагрузки и соответствовал типу грунта.

При этом не нужно и переусердствовать, например, если можно залить ленточный либо столбчатый фундамент, тогда нет никакого смысла заменять эти более простые варианты сложной монолитной основой. Во-первых, она слишком дорогостоящая и не оправдает вложения.

Во-вторых, первые намного проще в исполнении и вы сможете делать их своими руками даже без посторонней помощи, а вот уложить бетонную плиту самостоятельно никак не удастся.

В основном возводится он из камня либо бетона, но встречаются и деревянные конструкции. Если постройка будет облегченной, то можно отдавать предпочтение мелкозаглубленному основанию, расположенному выше точки промерзания. Но чаще всего его глубина должна быть ниже этого уровня.

По назначению он делится на несущий и комбинированный. Последний, кроме стандартных несущих функций, должен обеспечивать и сейсмическую защиту.

Также существуют и специальный тип, к нему относится «качающиеся» и «плавающие» фундаменты, их давление соответствует давлению вынутого грунта.

Из каких видов основания выбирать?

В этом пункте рассмотрим, на какие типы делится фундамент для пристройки. Ленточный по праву можно назвать универсальным, потому что он прекрасно подходит как для тяжелых, так и облегченных конструкций.

Требования к помещениям

Планируя пристрой, стоит заранее продумать назначение будущего помещения и особенности его эксплуатации.

Если предстоит пристройка спальни или гостиной, то в комнате должны быть:

•  теплые стены;

•  надежный фундамент;

•  хорошая гидроизоляция.

Соблюдение этих требований даст возможность подключить помещение к отопительной системе дома и обеспечить комфортную температуру в нем.

Если планируется возведение кухни или санузла, то прежде чем строить фундамент нужно позаботиться о подведении коммуникаций: водо- и газоснабжения, канализации. Утепление стен, потолка и пола, а также гидроизоляция – не менее важные моменты.

Для строительства веранды или открытой террасы не потребуется подводить коммуникации. Достаточно будет прочного фундамента с гидроизоляцией, чтобы сырость не проникала в помещение.

При обустройстве котельной пристрой должен быть присоединен к системе канализации, иметь достаточную площадь (не менее 15 куб. м), а также надежную вентиляционную систему. Свободный доступ к отопительному агрегату – важное требование безопасности. Котельная не может быть пристроена к деревянному дому в месте, где есть двери или окна – могут быть использованы только глухие стены.

Если предстоит пристройка гаража, то нужно предусмотреть вытяжную вентиляцию (естественную или принудительную). Это позволит защитить жилье от попадания выхлопных газов из гаража, а также от других неприятных запахов. Кроме того, гараж должен быть обеспечен системой водоснабжения и отвода стоков, электрической проводкой, системой пожарной сигнализации и отоплением (если предполагается круглогодичное проживание).

Крыльцо – еще один вариант пристроя. Может иметь несколько ступеней, строится из дерева или блоков, должно быть оснащено перилами для безопасности.

По закону, прежде чем возводить пристрой нужно получить разрешение в соответствующей инстанции, чтобы потом не пришлось его сносить.

Подбор для разных построек

Чтобы правильно выбрать тип основания пристройки, сначала следует изучить состояние и размеры основания основного здания, вид грунта. Это можно сделать самостоятельно. Для этого рядом со старым домом нужно выкопать шурф с габаритами 100х150 см. В столбчатом фундаменте замеряют глубину залегания свай и их размеры, в ленточном – ширину подошвы и высоту.

Это обеспечит равные условия при усадке и придаст большую прочность всей связке.

Для облегченных каркасных пристроек к деревянному дому достаточно будет бюджетного варианта со столбчатым основанием. Такая основа подходит для всех легких видов веранд, террас, крылечек, предбанников и тамбуров. Глубина нового и старого основания должна быть равной. На болотистых почвах с высоким уровнем грунтовых вод следует выбирать свайный или столбчатый фундамент.

У кирпичных домов чаще всего ленточный фундамент, поэтому пристраивать рекомендуется также ленточный. Между основаниями делают несколько видов связок.

• Жесткая связь оснований с замкнутым контуром. Для такой связки нужно просверлить отверстия в уже готовой ленте на глубину, равную 35 диаметров связующей арматуры. Располагают их в шахматном порядке в два слоя, затем вставляют в отверстия прутки длиной 70-100 см. Закрепить арматуру в старом фундаменте можно методом расклинивания, когда на конце делаются надпилы и при забивании в бетон происходит расклинивание или использовать химический анкер. Затем производится обвязка с прутками нового арматурного каркаса.
• Если новый фундамент планируется с разомкнутым контуром, то жесткая связка делается только в местах стыков с уже имеющимся основанием.

• Технологический шов при замкнутом ленточном контуре делается из листов пенополистирола толщиной 5 см, который прокладывается между двумя основами и одновременно является вертикальным элементом несъемной опалубки.
• Разомкнутый контур с технологическим швом устраивается по вышеуказанной схеме, только утеплитель располагают в местах соединения контуров.

Пенобетон имеет малые показатели усадки и небольшой вес, возвести из него стены пристроя можно своими силами без привлечения опытных строителей.

Если дом имеет цоколь и несколько этажей, стены здания шире 40 см, почва сложная и планируются большие нагрузки, наилучшим вариантом будет основание в виде плиты, в котором нагрузки распределяются по всей площади.

Ленточный фундамент для деревянной пристройки

Брус и бревно – самые распространённые материалы для возведения лёгких пристроек: они доступны по цене, помогают создать уют в жилом помещении, кроме того, это самые экологичные материалы. Для пристроек из этих материалов чаще всего выбирается ленточное основание, изготовленное с деформационным швом или жёсткой стяжкой. Такое сооружение представляет собой армированную бетонную ленту, которая заливается на подушке из песка и щебня.

Ленточный фундамент проще всего соединить с уже существующим основанием, может использоваться как метод жёсткого соединения, так и деформационный шов. Но есть и ещё одно решение: если вы сами строите дом, вы сможете заранее предусмотреть расположение в нём пристройки и внести её в проект. В этом случае фундамент для неё может быть подготовлен сразу, а после завершения его усадки только останется реализовать оставшуюся часть проекта.

Ленточное основание строится быстро, возводится оно следующим образом:

1. Площадка под пристройку должна быть подготовлена к строительству: её нужно выровнять и очистить от строительного мусора. После разметки территории подготавливается траншея на глубину основного фундамента.
2. По краям новой ленты устанавливают опалубку, а по дну прокладывается арматурный каркас. Многое зависит от правильного армирования, так как ему предстоит выдерживать вес постройки.
3. По всей длине нового фундамента заливается раствор. Ленточное основание желательно полностью заливать за один раз, иначе оно не будет настолько прочным. После этого оно должно полностью просохнуть.

Готовую ленточную основу пристройки закрывают многослойной гидроизоляцией: для этой цели можно использовать рубероид и битумную мастику. Защита стен от влаги необходима независимо от материалов строительства, так как любые стены будут постепенно разрушаться, если они будут находиться в экстремальных условиях.

Фундамента с деформационным швом

По своей сути любой деформационный шов, посредством которого производится соединение к дому фундамента для другого строения, представляет собой утеплитель в зазоре между цокольными перекрытиями и стенами. Нередко в качестве данного утеплителя используется обыкновенная пакля. Место, в котором производится соединение с домом, огораживается специальной декоративной накладкой, которая крепится к домовой стене.

В условиях строительства дома на пучинистом грунте уровень пола пристройки специалисты рекомендует делать ниже уровня пола основной конструкции. Величина перепада должна соответствовать показателю предполагаемых деформаций.

Чтоб пристроить фундамент к существующему дому с использованием деформационного шва, следует учесть следующие значимые моменты:

Если основной целью пристройки к существующему дому является формирование отдельной зоны, а не расширение уже имеющегося помещения, жесткое соединение двух оснований между одним домом и другим делать не следует ни в коем случае, поскольку последствия могут быть самыми нежелательными. В данной ситуации намного более целесообразно применять деформационный шов.

Если речь идет о небольшой пристройке, ее можно возвести на ленточном мелкозаглубленном фундаменте или основании на сваях.

Как исправить повреждения в случае их возникновения?

После сезона обильных дождей столбчатый фундамент веранды может перекоситься до такой степени, что входная дверь может не закрыться. Исправить фундамент в этом случае можно, используя конструкцию с применением башмаков.

Иногда проводится армирование, но оно не используется при строительстве конструкций из дерева. Чаще всего заливается бетон на высоту уровня здания или устанавливается новая свая, восстанавливается ростверк.

Башмаки отливают в грунте или в опалубке. Устанавливать новую основу под веранду нужно поочередно с башмаками: с наружной и внутренней стороны веранды.

Опалубку делают из различных подручных средств и заливают бетоном. Впоследствии ее можно не снимать, а применять как армирование для ножки. Для заливки башмака в земле снимают дерн, выкапывают яму нужного размера и застилают ее пергаментом. Затем выкладывают арматуру и заполняют форму раствором бетона.

Для возведения нового фундамента нужно разобрать часть пола, стены пристройки придерживая домкратом.

После того, как на столбах приделаны опоры, крепятся бетонные перемычки. Как только бетон начнет застывать, стены веранды опускают.

Старые фундаменты нужно убрать или удалить с них верхнюю часть, чтобы она не прикасалась к постройке.

Важно! Если причина поднятия основания террасы кроется в мелком заглублении столбов при строительстве, прекратить его можно, заглубив их еще больше. С одной стороны землю подкапывают и тогда столбы опустятся ниже отметки промерзания.

Столбы разбивают до арматурных прутьев, к которым приваривают еще железо. На поверхность сооружают опалубку и заливают бетоном. Через пару недель конструкцию можно снять, а обновленный фундамент закопать в землю.
