10 советов по обогреву кровли и водостоков

Наши преимущества

Опыт свыше 15 лет Большой стаж работы в области систем обогрева кровли Бесплатные замеры Наш специалист приедет на объект бесплатно Полный спектр услуг От проектирования до монтажа и техобслуживания Индивидуальный подход Предлагаем гибкие условия каждому клиенту

Обогрев крыши, свесов и системы сливов позволяет избежать образования наледи и скопления снега. Мы используем саморегулирующие кабели от лучших производителей, таких как Raychem, ССТ и другие. Их применение гарантирует быстрый и эффективный обогрев всей кровельной системы.

Следует помнить, что система электрообогрева — это инженерное сооружение, которое требует создания проекта. Такого рода проекты должны разрабатываться с участием профессионалов.

Зачем это нужно

Очевидная цель — избавиться от наростов льда, предотвратить сужение просвета водостоков и утяжеление желобов. Наросший лед вполне способен полностью заблокировать отток талой воды с крыши. Последствия довольно неприятны: свес кровли будет украшен массивными сосульками, падение которых не сулит ничего приятного ни пешеходам, ни автотранспорту.

Кроме того: крепление водостоков не рассчитано на массу десятков, а то и сотен килограммов льда. Падение заполненной льдом трубы тоже способно наделать много бед, да и восстановление водосточной системы будет довольно дорогостоящим.

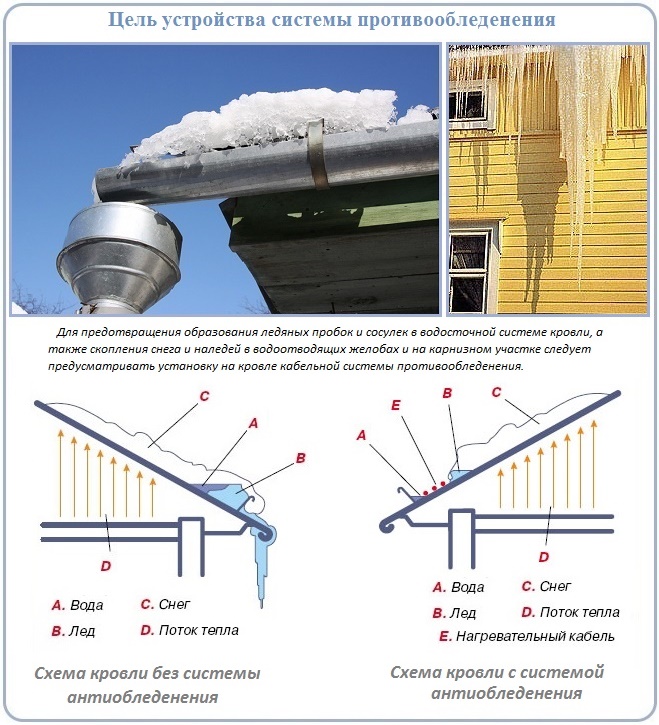

Почему водостоки и желоба зарастают льдом?

Причины две:

1. В оттепели и межсезонье температура в течение суток часто колеблется около нулевой отметки. Весьма типична ситуация, когда снег тает на солнце и тут же намерзает в виде льда на внутренней стенке трубы, провешенной в тени.

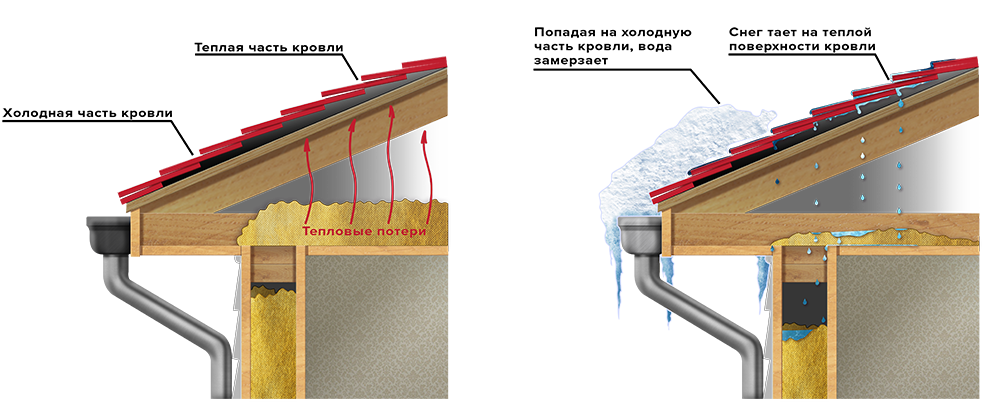

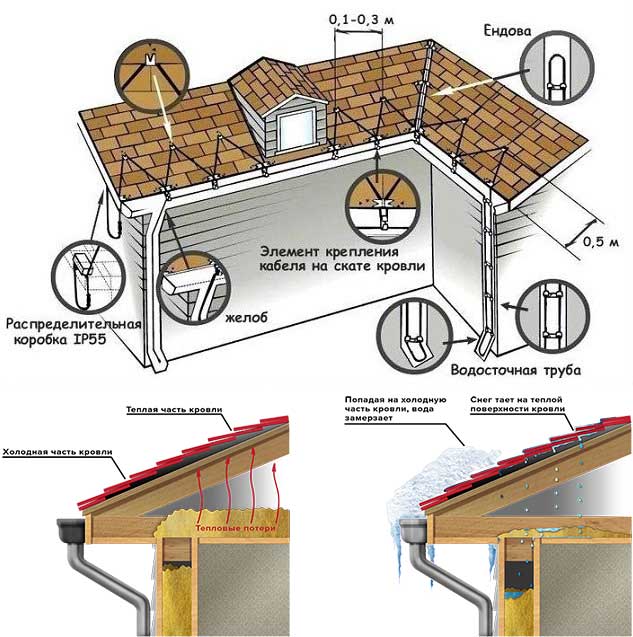

2. Кроме того, так называемые «теплые» кровли с жилыми мансардами или эксплуатируемыми чердаками под ними могут вызывать таяние скапливающегося снега при температуре до -10С. Понятно, что существенная часть талой воды не успеет сбежать вниз.

Крыша дома с жилой мансардой на тепловизоре.

Обогрев кровли, монтаж

Первым делом на монтажную ленту монтируем кабель для обогрева кровли и крепим трос. Следует отметить, что рекомендуемый шаг укладки кабеля — 10-15 см, а расстояние между элементами крепления — 0,3-0,5 м. После этого прикручиваем саморезами клипсы на скате крыши и гаража с шагом 60 см и на высоте ската нависающей крыши на расстоянии 30 см в сторону ее конька. Устанавливаем распределительные коробки. Обратите внимание, что места крепления клипс необходимо обработать герметиком. Перед прокладкой замеряем сопротивление нагревательного кабеля и, если оно соответствует паспортным данным, выполняем прокладку и фиксацию кабеля на скате кровли. Его холодный конец заводим в распределительную коробку. Далее подготовленную секцию также проверяем мультиметром и после этого одну ее часть укладываем и фиксируем в желобе. Другую часть секции с заранее установленным тросом протягиваем в трубе, а сам трос фиксируем на карнизе крыши. Холодный конец также заводим в распределительную коробку. По такой же схеме осуществляем прокладку и фиксацию нагревательных кабелей на второй части крыши. После этого выполняем прокладку и фиксацию кабеля на скате кровли гаража так, чтобы его петли свисали на 5-8 сантиментов, а холодный конец заводим в распределительную коробку.

советов по обогреву кровли и водостоков

Скоро зима и опять с крыш начнут свисать сосульки, которые так и норовят сорваться и попасть в голову. Сейчас самое время позаботиться об установке антиобледенительных систем. В этом случае, кабельный обогрев кровли – это самое верное решение от наледи и снега в водосточных системах и крышах домов. Чтобы система обогрева работала стабильно и была на самом деле эффективной стоит учитывать некоторые тонкости.

Совет № 1: Чтобы правильно подобрать материалы, смонтировать и не потратить лишние деньги оцените теплоизоляцию крыши

При качественно выполненной теплоизоляции крыши, теплый воздух изнутри дома не сможет пробраться наружу, крыша не будет нагреваться и сосульки образовываться не будут. Наледь появиться, когда наружная температура воздуха будет не ниже — 5°С. В этом случае достаточно установить только обогрев водосточной системы. Если теплоизоляция некачественная, снег будет таять даже при низких температурах воздуха (10°С). Вода может стекать к нижнему краю кровли и водостокам, замерзать и превращаться в куски льда и сосульки. В этой ситуации необходим комплексный обогрев кровли, желобов, водостоков.

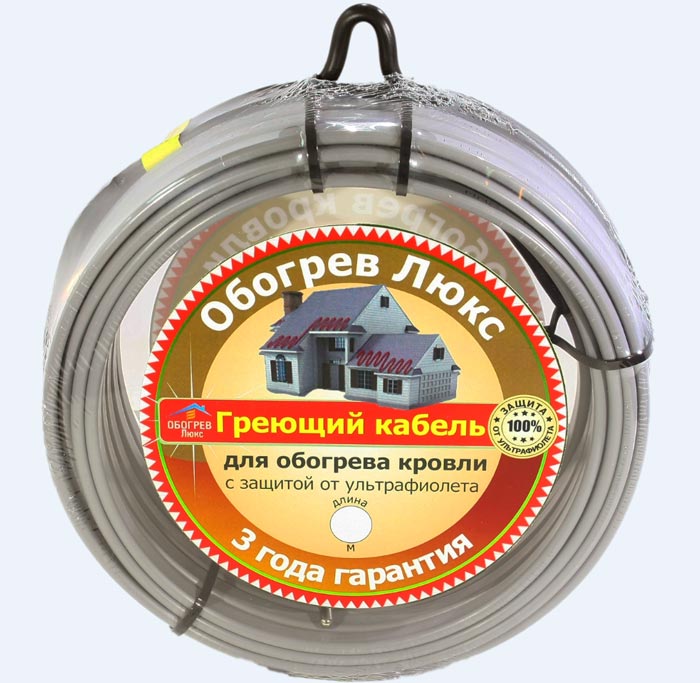

Совет №2: Для обогрева кровли используйте специальные виды греющего кабеля со стойкой оболочкой к воздействию ультрафиолета и жёстких климатических условий

Для обогрева используются два типа кабеля: резистивный и саморегулирующийся. Оба имеют свои достоинства и недостатки.

Саморегулирующийся

• более дорогой;
• можно отрезать любой длины, легко муфтируется и в случае разрыва можно заменить, вышедший из строя, участок;
• автоматически меняет температуру нагрева в зависимости от температуры воздуха.

Резистивный

• более дешёвый вариант;;
• постоянной мощности, продаётся секциями определённой длины;
• более гибкий и прост в монтаже;
• при разрыве необходимо заменить всю секцию кабеля, иногда может перегреваться и сгорать при попадании на его поверхность веток и листьев.

Как рассчитать необходимую длину кабеля?

При учёте монтажа в две нитки кабеля и шага укладки в 10-15 см, общую длину желоба и сливной трубы умножьте на два. После чего рассчитайте высоту укладки кабеля на крыше и прибавьте расстояние от конца кровли до дна желоба.

Совет №3: Используйте кабель достаточной мощности

Если ширина желоба не превышает 15 см, то достаточно будет проложить нитку мощностью в 30-40 Вт/м. Кабель мощностью менее 30 Вт/м может не справится со своей задачей при выпадении обильных осадков. При невозможности использовать более мощный кабель необходимо заложить большее количество ниток.

Совет №4: Для монтажа антиобледенительной системы используйте только специализированный крепеж

На рынке вы найдёте специальные лепестки на защёлках, которые подходят для определённого типа крыш, самоклеющаяся герметизирующая лента на алюминиевой основе. Эта лента имеет высокий уровень адгезии, термостойкая и долговечная. Также широко используется метод сквозного крепежа кабеля.

Один момент при сквозном креплении:

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Совет №5: Перед монтажом проверяйте греющий кабель на целостность

Данные по сопротивлению кабеля должны быть указаны в паспорте изделия. А целостность жил можно проверить мультиметром.

Совет №6: Петлю кабеля лучше полностью скрыть в трубе

Небезопасно оставлять петлю кабеля, торчащей из трубы на улицу. Ею могут заинтересоваться животные или дети.

Лучше монтировать вертикальный участок кабеля совместно с несущим тросом или цепью. Они примут на себя механическую нагрузку от снега, льда и защитит оболочку кабеля от повреждения.

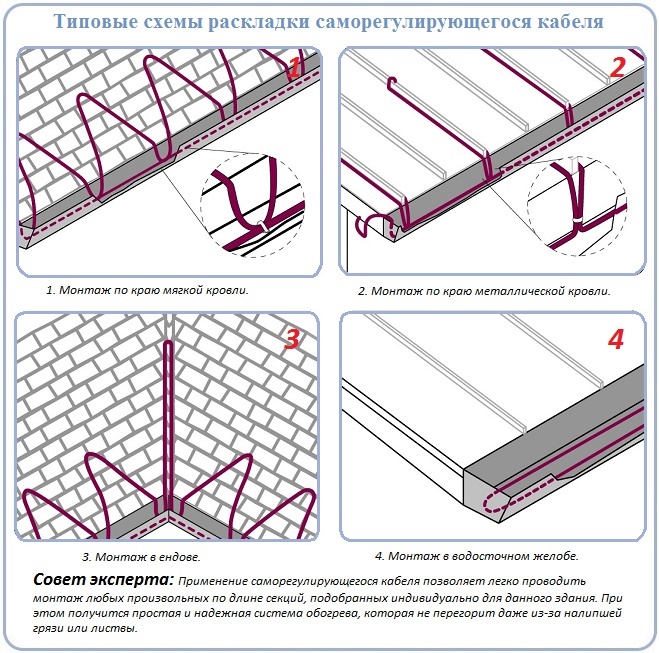

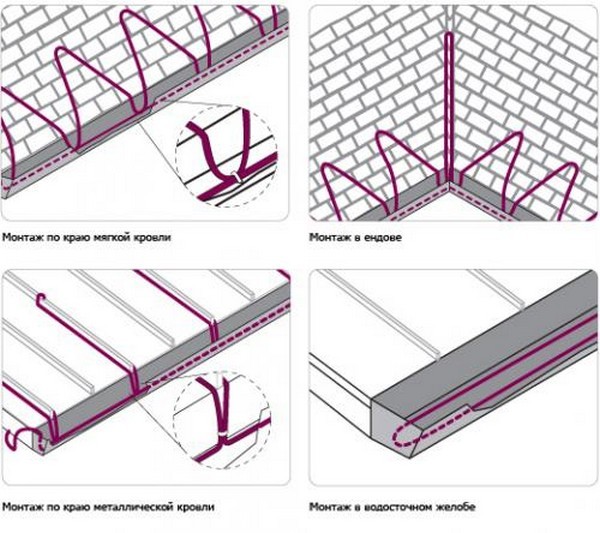

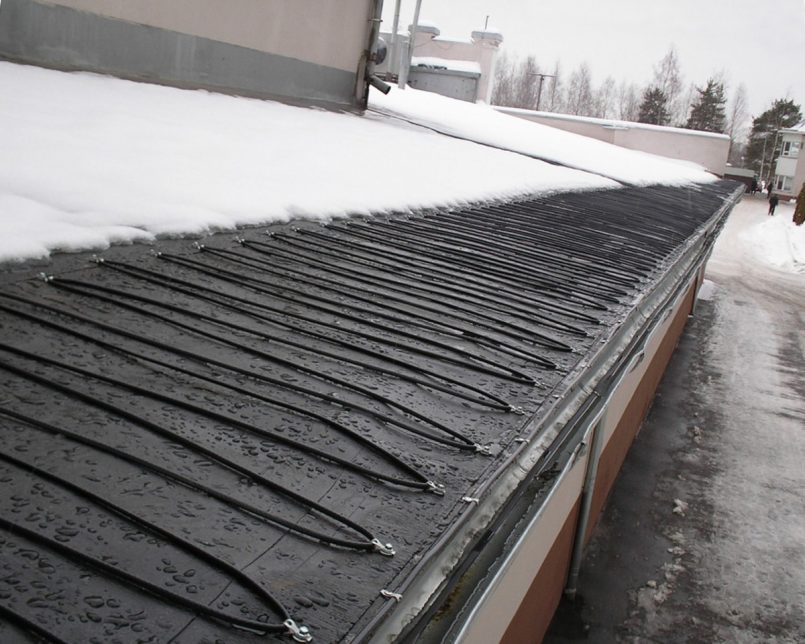

Совет №7: При монтаже кабеля на кровле без водостоков используйте схему «капающая петля»

Если хотите обогреть, например, гараж или другую хозпостройку, на которой нет водостока, крепите кабель свисающими петлями. То есть кабель должен свисать с кровли на 5-8 см вниз.

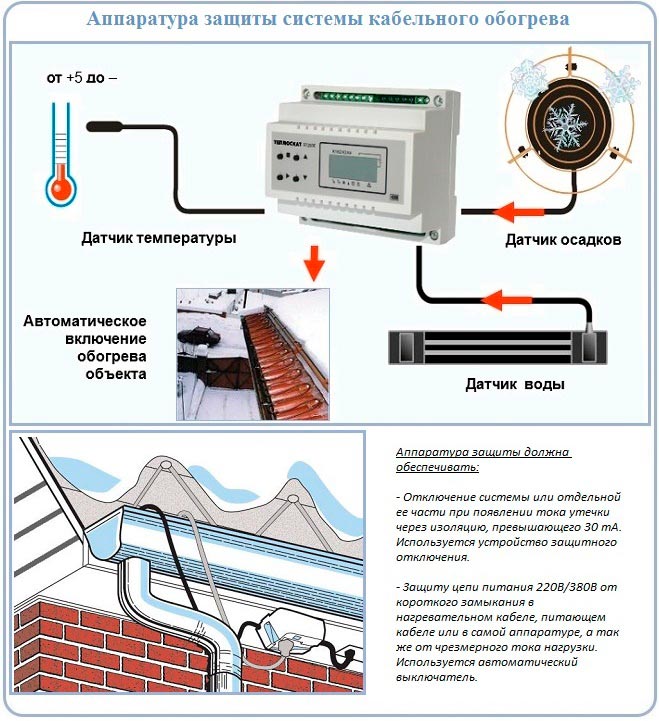

Совет №8: Монтируйте датчик температуры на северной стороне дома в тени

Для получения точных показаний датчик температуры нельзя размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева. Датчики влажности и осадков кладут на дно желоба водостока. Осенью очищайте все поверхности с кабелем от листьев и грязи. Эти мелочи способны привести к перегреву и выходу кабеля из строя.

Совет №9: Вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки

Ручной режим запуска здесь не подходит. Если одномоментно выпадет большое количество осадков, а вы вовремя не включили обогрев, то система при минусовой температуре просто физически не сможет растопить весь снег. Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Поэтому снег должен падать на уже горячий кабель, чтобы сразу таять, а не собираться в сугробы на крыше и в желобах.

Совет №10: Обязательно устанавливайте УЗО (устройство защитного отключения)

Кабель будет находится во влажных условиях и всегда контактировать с осадками и растаявшей водой. Поэтому нужно соблюдать меры безопасности и устанавливать УЗО, чтобы при нарушении целостности оболочки кабеля и повреждении изоляции не получить удар током от металлических конструкций крыши.

Саморегулирующийся кабель КСТМ для обогрева кровли, водостоков, водопровода

Как прогреть бетон зимой

Обогрев кровли греющим кабелем: выбор, монтаж, особенности использования

Виды греющего кабеля

Для системы антиобледения применяются два вида нагревающего элемента: резистивный или саморегулирующийся кабель. Рассмотрим оба варианта более подробно.

Резистивный кабель

Этот элемент системы антиобледенения состоит из токопроводящей жилы, выполненной из специального сплава. Токопроводящая жила заключена в несколько слоев полимерной обмотки.

Также применяется экран из медной проволоки, который выполняет функцию заземления. Наиболее популярной является модель с двумя греющими жилами. Среди достоинств применения резистивного греющего элемента стоит отметить:

• Резистивный кабель обладает доступной ценой.
• Отсутствие стартовых токов.
• Равномерный нагрев всей поверхности.
• Постоянная мощность.

К недостаткам, которыми обладает обогрев системы водостоков и кровли, оборудованный кабелем резистивного типа относится:

• Производя монтаж, кабель не подлежит резке: нужен точный расчет длины всей системы.
• Мощности резистивного провода может не хватать на открытом участке крыши, а в закрытых трубах системы водостоков – перегреваться.
• Укладка такого кабеля довольно затруднительна: нужно внимательно следить, чтобы провод не переплетался – в этом месте он очень быстро выйдет из строя.

Совет! Наиболее выгодным и удобным решением является монтаж зонального резистивного провода. Такой кабель имеет нагревательный дополнительный элемент – нихромовую нить, обмотанную вокруг первого слоя полимерной изоляции.

Саморегулирующийся кабель

Еще один вид греющего кабеля, применяющегося для обогрева системы ливневых стоков, называется саморегулирующийся. Такой кабель обладает следующей особенностью:

• Между токопроводящими жилами при производстве запрессовывается специальный полимер, изменяющий показатель электрического сопротивления в зависимости от окружающей температуры.
• Такая матрица при отрицательных температурах воздуха имеет минимальное сопротивление, что позволяет использовать обогрев водостоков и кровли на максимальной мощности.
• При повышении температуры, сопротивление также увеличивается, уменьшая мощность нагрева провода.

Такой саморегулирующийся кабель, используемый в системе антиобледенения крыши и системы ливневых стоков, обладает следующими преимуществами:

• Серьезная экономия электроэнергии: кабель самостоятельно регулирует мощность нагрева в зависимости от температуры.
• Легкий монтаж, доступный для выполнения своими руками.
• Мощность не зависит от длины провода, поэтому нет необходимости точных расчетов. Выполняя монтаж, кабель можно при необходимости разрезать на отдельные куски.

Кроме того, одним из главных достоинств, которыми обладает саморегулирующий кабель – это возможность локального нагрева поверхности. То есть, на участках, где ниже температура, например, лежит снег, кабель нагреется сильнее, чем в закрытой трубе водостока. К недостаткам саморегулирующегося провода нагрева относится:

• Более высокая стоимость.
• Значительные стартовые токи.

Совет! Наиболее экономически выгодными являются комбинированные системы антиобледенения: обогрев кровли производится резистивным элементом, а для водостоков используют саморегулирующийся кабель.

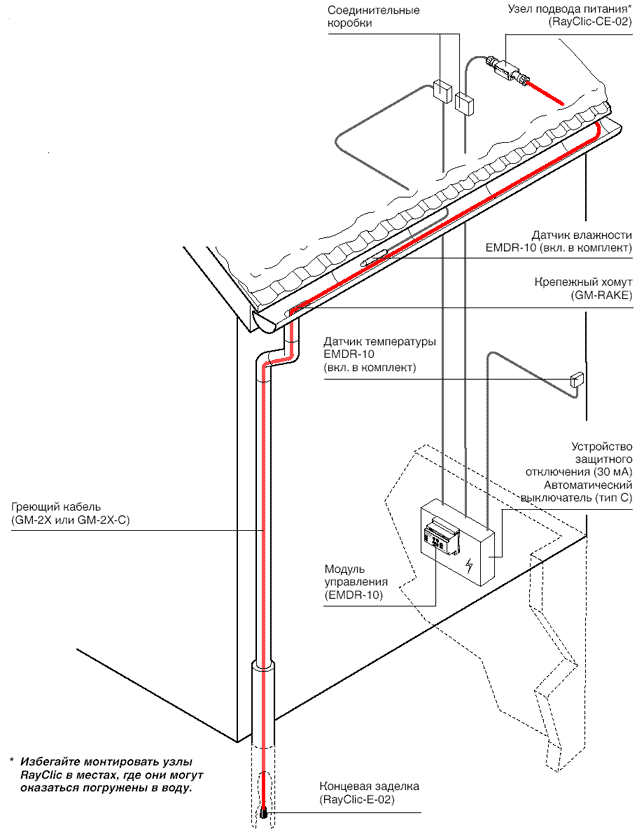

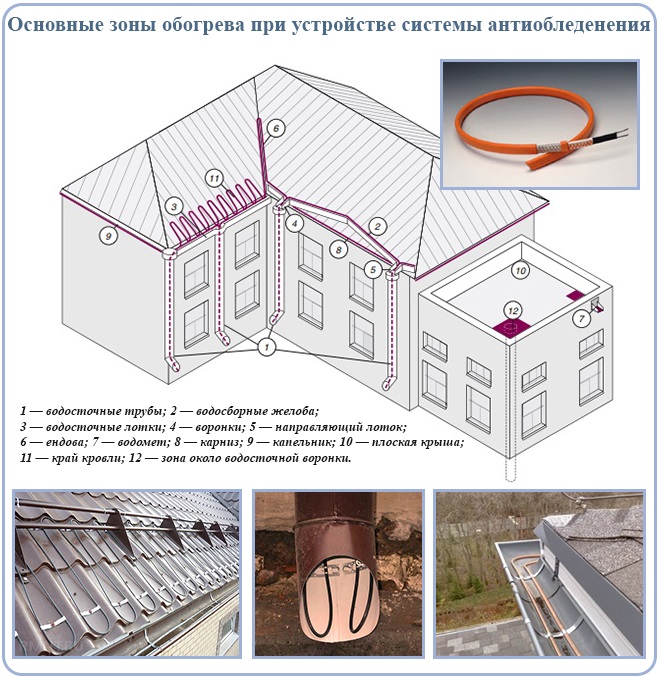

Как устроена система обогрева крыши

Давайте разберёмся, какие же основные элементы входят в состав системы и как они должны располагаться.

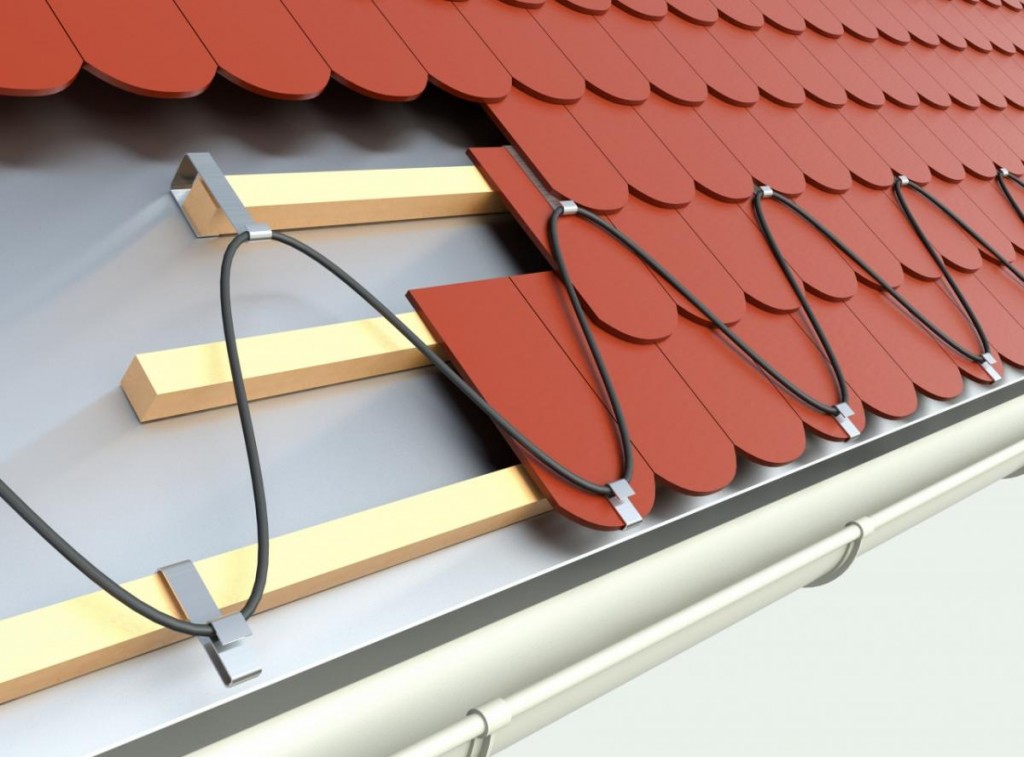

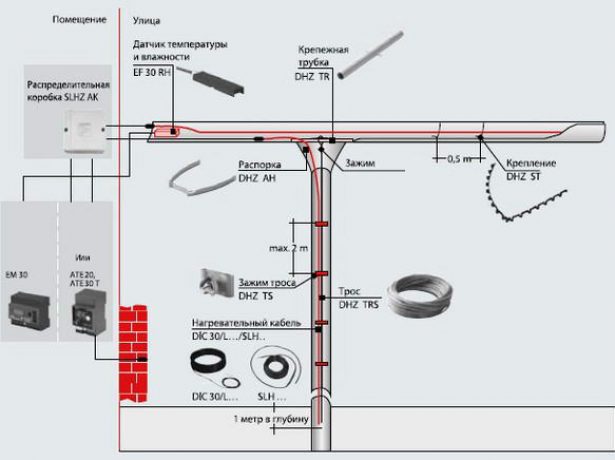

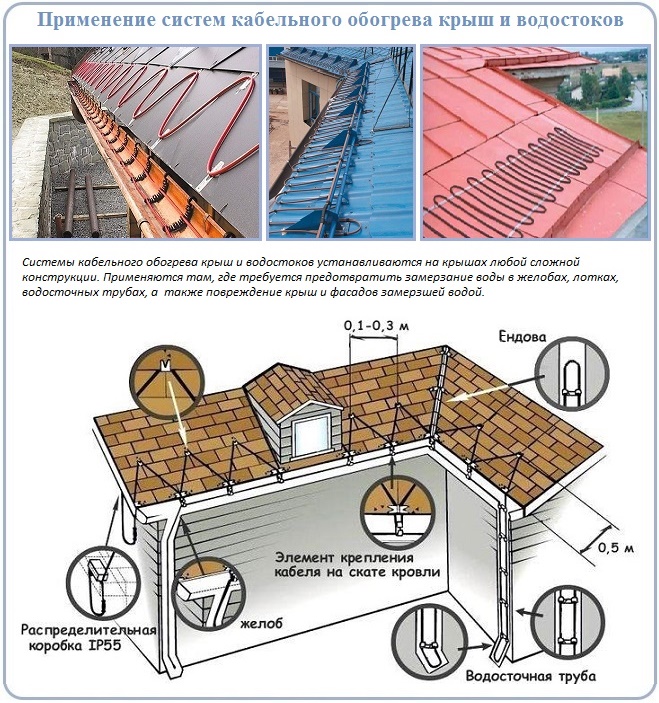

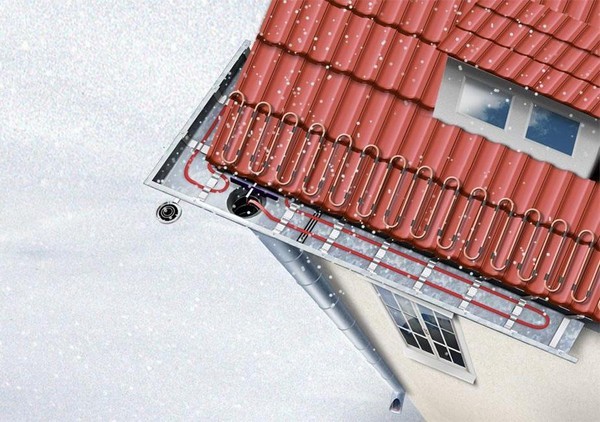

Примерная схема прокладки обогревательной системы на крышеИсточник

Весь комплекс обогревательного оборудования обычно состоит из трёх основных составляющих.

Блок обогрева включает в себя сеть одинарных или двойных обогревательных проводов. Также в этом пункте стоит указать, что в качестве нагревательного элемента может использоваться и специальная плёнка

Важно, чтобы обогревательные элементы отвечали определённым требованиям. Они должны быть приспособлены к резким перепадам температуры, а также к скачкам напряжения

Ещё система должна быть устойчива к избытку влаги. Если вы планируете ходить по крыше, то стойкость к механическим повреждениям – обязательное требования к блоку обогрева. Блок информации и распределения предназначен для того, чтобы контролировать передачу электроэнергии от сети к нагревателям. Эта часть системы даёт информацию в виде показаний датчиков и питает все составные части антиобледенительного комплекса. Установить все датчики и элементы этого блока лучше в местах, куда не попадает влага. Например, на чердаке или под свесом кровли. Блок управления включает в себя терморегуляторы, датчики погоды, а также приборы, позволяющие изменять температуру кровли и подачу электроэнергии вручную. Возможен вариант с саморегулирующейся системой управления. Здесь отпадает необходимость постоянно регулировать работу обогревательного комплекса, а нужные изменения вводятся автоматически. В этом случае мини-компьютер принимает решения на основе показаний датчиков погоды.

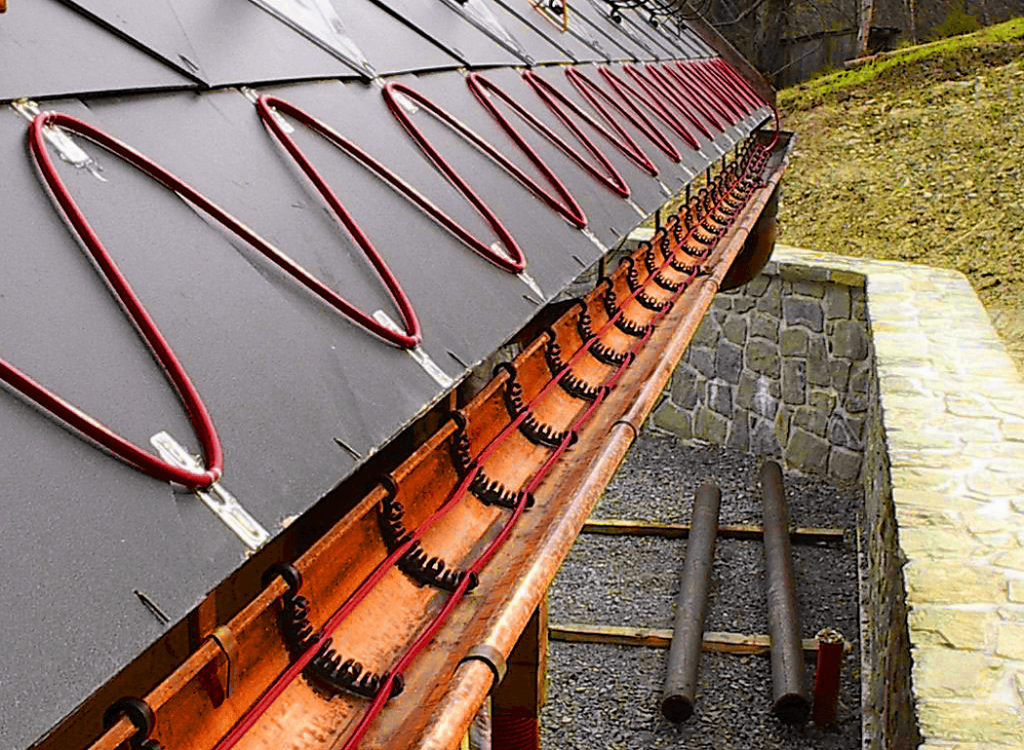

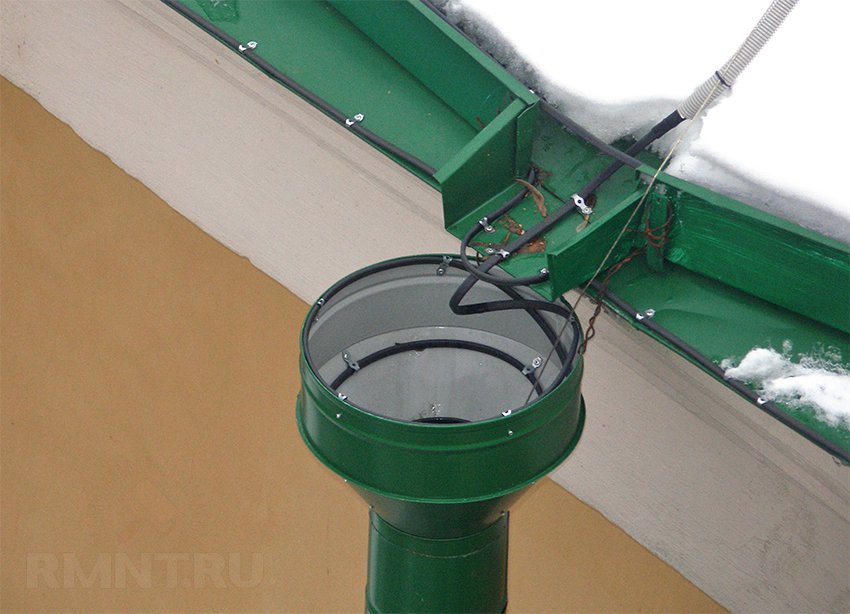

Обледенительный кабель прокладывают и в водосточный каналИсточник

Стоит ли греть водосток?

В зимние месяцы в большинстве регионов на территории нашей страны господствуют морозы и обильные осадки. В результате на кровле накапливаются большие массы снега. Повышение температуры провоцирует сначала их подтаивание, а позже и активное таяние.

Днем растаявшая вода сбегает на края крыши и в водостоки. Ночью она замерзает, что приводит к постепенному разрушению элементов кровли и водостоков.

Такая картина типична для межсезонья. Если не принять меры, лед и снег обрушатся на землю. При этом может быть поврежден фасад, водостоки, припаркованные внизу машины

На краях крыши скапливаются сосульки и конгломерат из смерзшегося снега и льда. Время от времени они срываются вниз, угрожая безопасности находящихся внизу людей и их имуществу, целостности водосточной системы и элементам декора фасада.

Предотвратить все эти неприятности можно только путем обеспечения беспрепятственного отвода растаявшей воды. Это возможно только при условии обогрева краев кровли и водосточной системы.

Бывает, что в целях удешевления стоимости системы обогрева ее укладывают только на поверхность кровли. Владелец пребывает в полной уверенности, что этого будет вполне достаточно.

Однако это не так. Вода будет поступать в водосточные желоба и трубы, где в конце дня и замерзнет, поскольку обогрева там нет. Водостоки окажутся забитыми льдом, поэтому не смогут принимать талую воду. Помимо этого появляется опасность их механического повреждения.

Таким образом, чтобы получить хороший результат, следует обустраивать обогрев кровли и окружающих ее водостоков. В большинстве случаев греющий кабель монтируется на кровельные карнизы, внутри желобов водостока и в воронках, на участках стыков фрагментов крыши, по линиям ендов.

Кроме того, обогрев обязательно должен присутствовать по всей длине водосточных труб, в водосборниках и дренажных лотках.

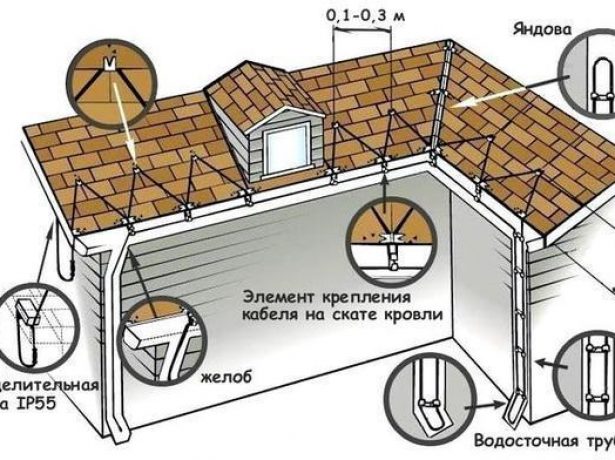

Где укладывать греющий кабель

Кабеля обогрева укладываются в местах образования льда. Рекомендованная мощность при этом 250−300 Ватт на квадратный метр. На элементах кровли кабель, как правило, укладывается змейкой. Особое внимание при укладке необходимо уделить отсутствию мест с непрогревом, так как это приведёт к образованию льда. Внутри водосточных желобов укладывается две нити кабеля. В водосливной трубе, как правило, находится один нагревательный кабель. Также не стоит забывать и о водозаборных воронках, они нуждаются в максимально сильном обогреве.

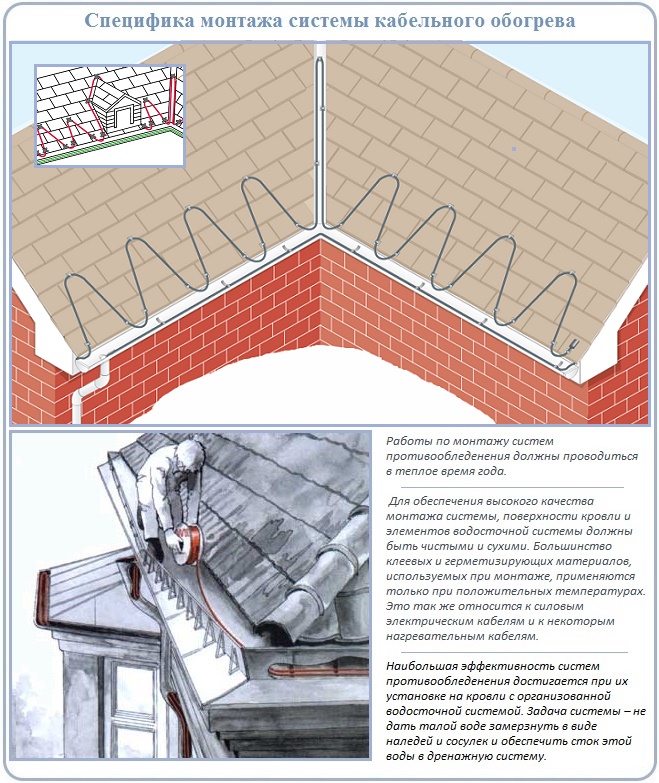

Монтаж обогрева кровли. Инструкция

Монтаж обогрева кровельных карнизов и водостоков осуществляется в следующем порядке:

• Нагревательные секции проверяют на соответствие размеров зонам обогрева кровли, нарезают участки необходимой длины, ставят муфты, раскладывают и скрепляют.
• Электрокабель в водосточных желобах закрепляют полосами монтажной ленты поперек желоба. Чем толще монтажная лента, тем прочнее и долговечнее. Для резистивного кабеля шаг установки ленты составляет 0,25м, для саморегулирующегося — 0,5м. При фиксации ленты  на желобе заклепками дополнительно используют герметик.
• В водосточных трубах электрокабель закрепляют с помощью монтажной ленты или термоусаживаемой трубки. При высоте трубы больше 6м, кабель дополнительно прикрепляют к металлическому тросу с изолирующей оболочкой для уменьшения несущей нагрузки.
• В отмете трубы и воронке нагревательный электрокабель закрепляют монтажной лентой с заклепками.
• Крепление электрокабеля к поверхности кровли выполняют с применением монтажной ленты и герметика.
• Ставят монтажные коробки, прозванивают и замеряют сопротивление изоляции греющих секций.
• Монтируют датчики термостата, проводят сигнальный и силовой кабели.
• Устанавливают шкаф управления.
• Измеряют сопротивление и прозванивают силовые и сигнальные кабели.
• Проверяют устройство защитного отключения.
• Регулируют термостат.
• Выполняют пусконаладочные работы.

Расчет системы обогрева

Специалисты советуют выбирать для системы обогрева кровли и водостоков кабели мощностью не меньше 25-30 Вт на метр. Нужно знать, что греющие кабели обоих типов используются и для других целей. Для обустройства теплых полов, например, но их мощность намного ниже.

Перед тем, как приступить к расчетам мощности, нужно определиться с тем, как будут обогреваться все элементы системы. На рисунке представлены примеры возможной организации обогрева желобов и водостоков

Потребляемая мощность оценивается в активном режиме. Это период, когда система работает с максимальной нагрузкой. Длится он суммарно от 11 до 33% всего периода холодов, который условно длится с середины ноября до середины марта. Это средние значения, для каждой местности они разные. Мощность системы нужно вычислять.

Для ее определения необходимо знать параметры водосточной системы.

Приведем пример расчетов для стандартной конструкции с сечением вертикального водостока 80-100 мм, диаметр трубы-желоба 120-150 мм.

• Нужно точно замерить длины всех желобов для стока воды и сложить получившиеся величины.
• Результат необходимо умножить на два. Это длина кабеля, который будет проложен по горизонтальному участку системы обогрева.
• Измеряется длина всех вертикальных водостоков. Полученные величины складываются.
• Длина вертикального участка системы равна общей длине водостоков, поскольку в этом случае будет достаточно одной линии кабеля.
• Вычисленные длины обоих участков системы обогрева складываются.
• Полученный результат умножается на 25. В результате получается мощность электрообогрева в активном режиме.

Такие расчеты считаются приблизительными. Более точно все можно рассчитать, если воспользоваться специальным калькулятором на одном из интернет сайтов. Если самостоятельные расчеты сложны, стоит пригласить специалиста.

Выбор производителя нагревательных греющих кабелей

Чтобы обеспечить максимальную функциональность и надежность дорогостоящих систем обогрева крыш, необходимо использовать только оригинальные комплектующие от производителей с солидной деловой репутацией. Контролируйте соблюдение этого требования поставщиками. Экономия на этапе закупки кабеля и других элементов в процессе их эксплуатации чаще всего оборачивается дополнительными затратами на ремонт вышедших из строя участков. И, напротив, качественный кабель позволяет существенно сэкономить на энергозатратах.

Правильного выбора греющих кабелей недостаточно для полноценного функционирования электрообогрева. Помимо того, требуется грамотный монтаж системы. Доверять установку следует только компаниям, специализирующимся на данном виде работ и официально представляющим фирму-изготовителя кабеля. В таком случае гарантированы должный опыт специалистов, ответственный и компетентный подход к проведению расчетов и непосредственному монтажу оборудования.

Важные нюансы при выборе нагревательного кабеля

Идеальный вариант организации и выполнения работ по обустройству систем обогрева кровли и водостоков — участие в процессе одного специалиста, способного:

• спроектировать систему с учетом технических и эксплуатационных условий;
• выбрать комплектующие;
• руководить монтажом.

Желательно, чтобы специалист имел сертификат от производителя

Наличие сертификатов на кабельные системы обогрева кровли — гарантия их бесперебойного и долговременного функционирования

Обратите внимание на мощность предлагаемого нагревательного кабеля. Если этот показатель превышает 50 Ватт на погонный метр изделия, не стоит сразу соглашаться

Как правило, такие предложения проектировщики систем обогрева делают для перестраховки, либо крепеж греющего кабеля не обеспечивает эффективную теплоотдачу на обогреваемую поверхность. В таком случае затраты на покупку кабеля слишком высокой мощности не оправданы. Чем больше мощность кабеля, тем он дороже. А потребление электроэнергии будет приблизительно в 2 раза выше, чем требуется для эффективной работы системы. Получается, большая часть тепла будет потрачена на обогрев воздуха, а значит, практически половина затрат на оплату электроэнергии будет напрасной. Кроме того, в процессе эксплуатации под греющий кабель может попасть листва, грязь, пыль и пр., в результате значительно снизится эффективность. При использовании предлагаемых нами уникальных систем кабельного обогрева Raychem такие проблемы исключены.

Существенно влияет на функциональность системы и выбор других комплектующих, в частности блока управления. Такие устройства следует подбирать индивидуально для каждого проекта. Конкретизировать необходимо и режим работы системы обогревав зависимости от типа и других особенностей кровли.

При проектировании антиобледенения нужно учесть многие факторы, в частности определить:

• точки выхода силовых кабелей на кровлю;
• места установки распределительных коробок и термостата;
• участки кровли, где необходим обогрев (ендовы, примыкания и пр.);
• проблемные места и дефекты водостока с учетом функционирования системы обогрева (уклоны желобов, незавальцованные воронки труб и др.).

Кроме того, требуется:

• учесть наличие дренажа, снегозадержания и пр.;
• применить крепеж, максимально обеспечивающий теплоотдачу от греющего кабеля на обогреваемую поверхность элементов кровли.

Если вы рассчитываете на стабильное и корректное функционирование систем обогрева, следует использовать только оригинальные комплектующие (кабель, коробки, термоусаживаемые наборы и т. д.), доверив их установку опытным профессионалам, которые прошли обучение у производителя комплектующих.

При монтаже системы обогрева крыш мы применяем метод сплошного фольгирования нагревательного кабеля, обеспечивающий высокий КПД теплоотдачи. У такого способа есть дополнительное преимущество — со временем ни листва, ни грязь не попадают под нагревательный кабель, а значит, его теплоотдача на обогреваемую поверхность не снижается.

Наши советы помогут вам сделать правильный выбор. Мы готовы дать дополнительные консультации, а также разработать технически грамотный, максимально эффективный и экономически выгодный проект системы обогрева кровли и реализовать его.

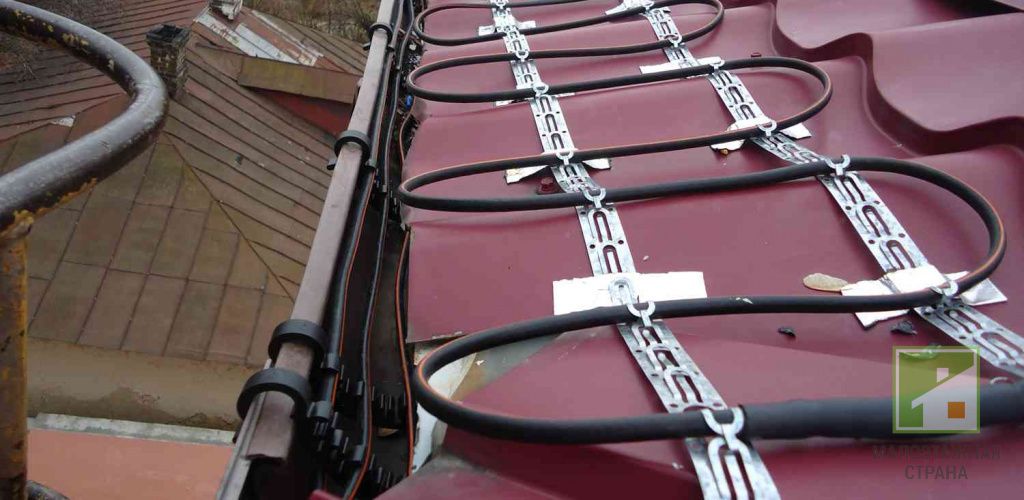

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5

Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

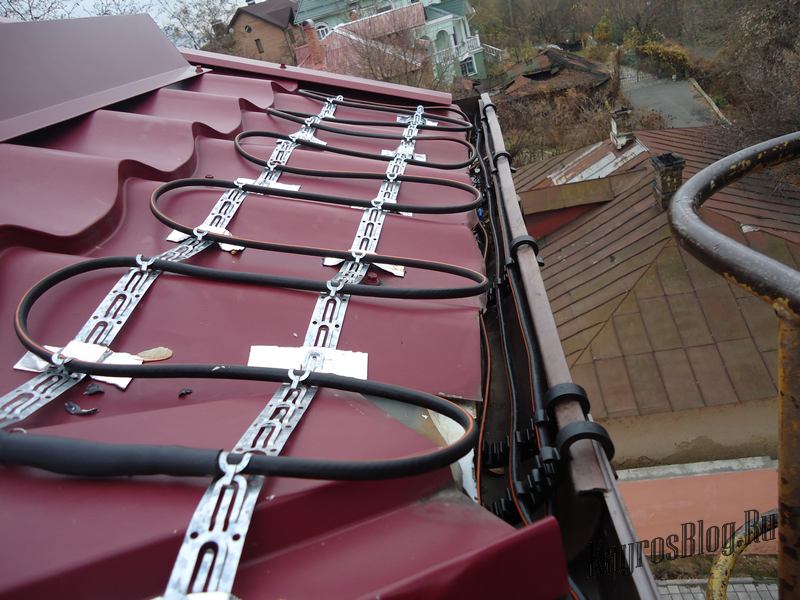

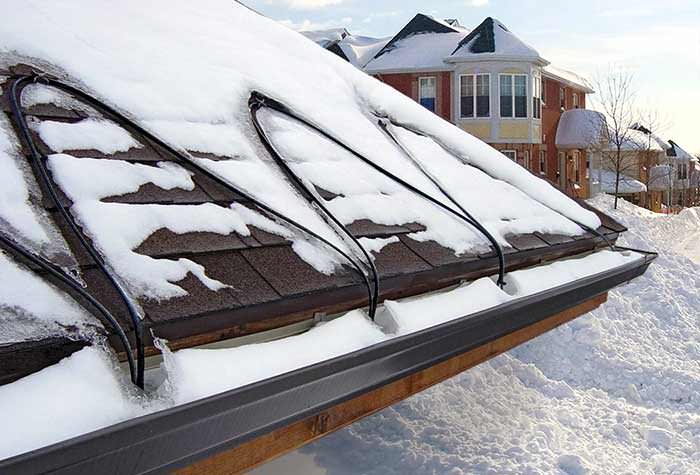

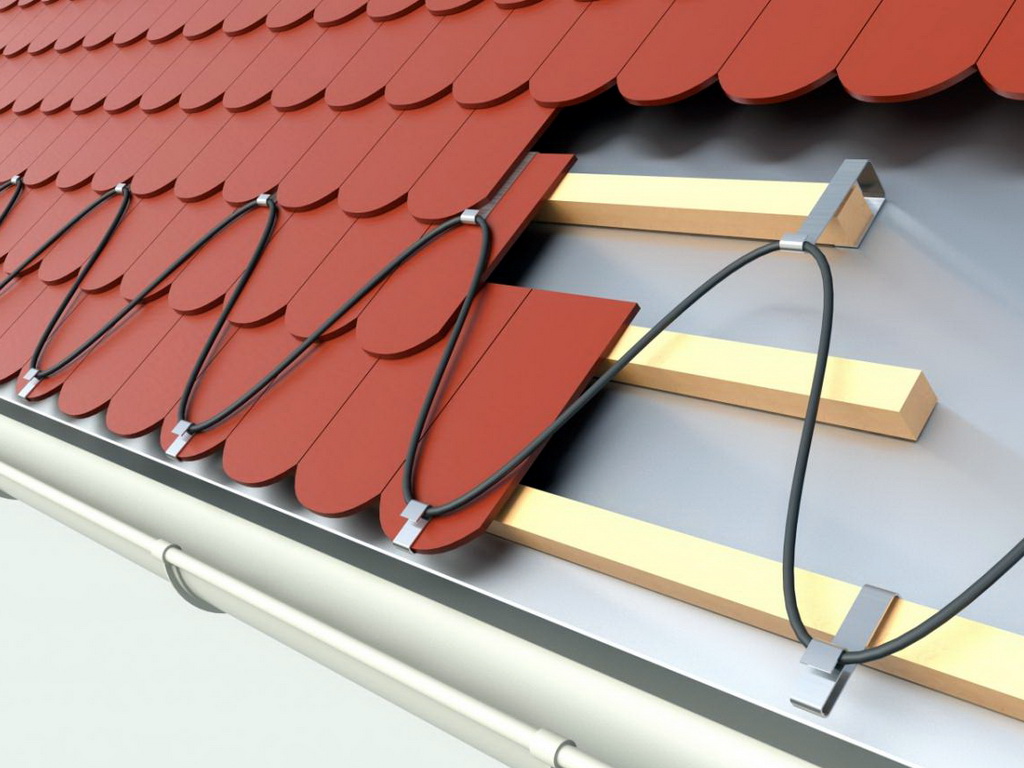

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

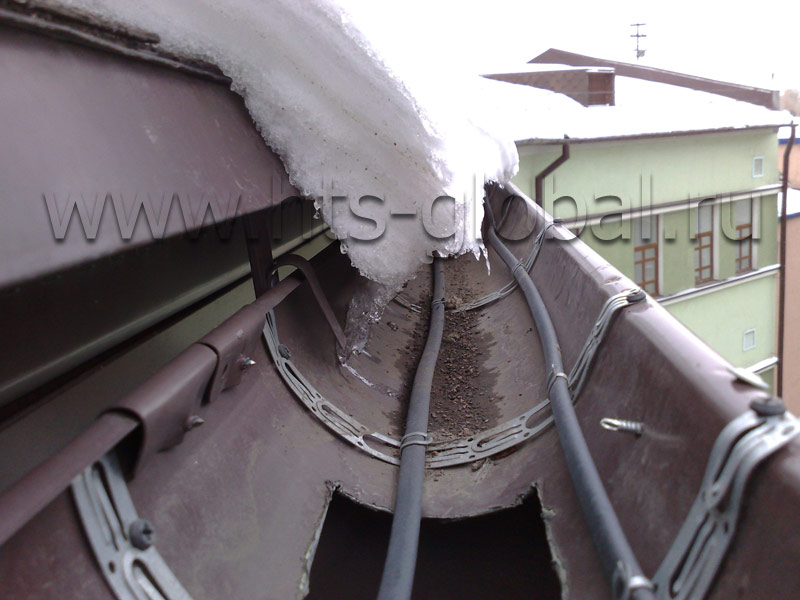

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

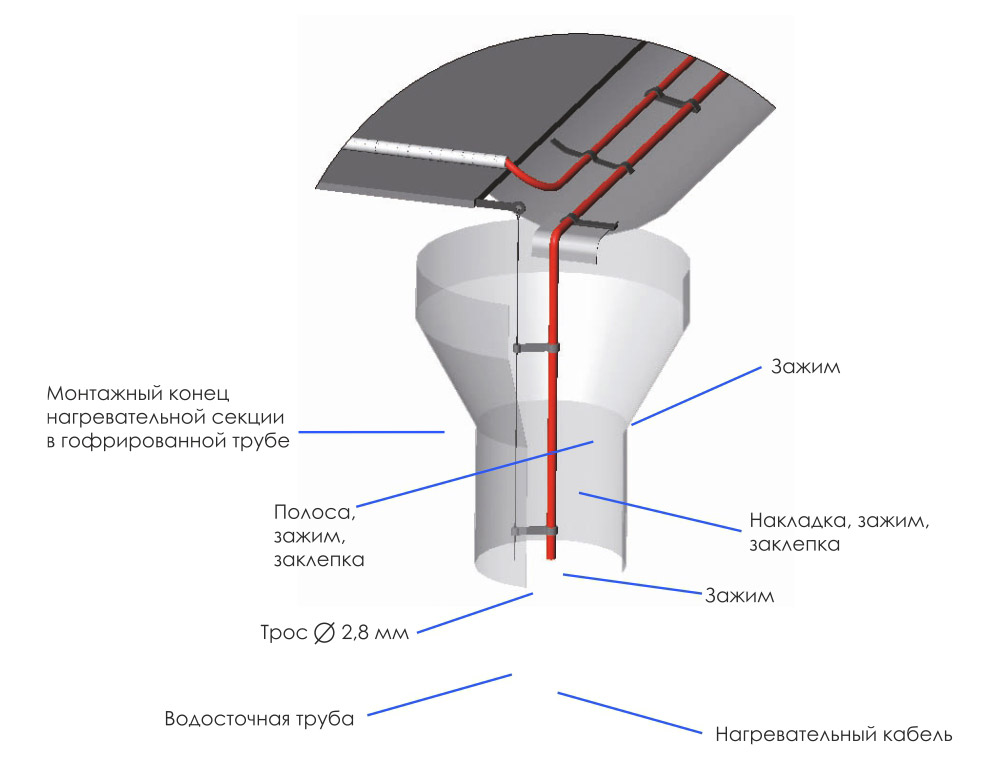

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы.

Ошибка №6

В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7

Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Ошибки при монтаже

Даже самые небольшие ошибки приводят к тому, что при эксплуатации начинаются проблемы. Утеплитель не имеет значения.

Грубый монтаж

Кабель легко ломается в нескольких местах, если технология установки не соблюдена. Из-за этого велика вероятность, что вся система будет разрушаться.

Подвижность

Это случается, когда кабели крепят только на монтажную ленту. Такая конструкция не способна продержаться и два года. Ведь снег и лёд постоянно оказывают механическое воздействие. Плоский профнастил не исключение.

Неправильный крепёж

Нельзя использовать ту же ленту, что актуальна и для тёплых полов. Ведь зажимы применяют абсолютно разные, они не относятся ко взаимозаменяемым деталям. Под давлением съезжающего снега эти детали могут легко разрушиться. Обычно зажимы для полов берут только в качестве временной меры.

Специализированный пластиковый крепёж, который монтируется на щелчок, для реализации таких проектов тоже не подходит. Такие крепления быстро рассыпаются под воздействием ультрафиолетовых лучей. Запрет распространяется на белые пластиковые стяжки. Надо брать только изделия чёрного цвета от известных компаний. Тогда подогрев не подведёт.

Избыток крепёжных отверстий

С годами протечки появляются в любых отверстиях, даже если их герметизация была правильной. Не стоит стремиться к тому, чтобы кабель был закреплён как можно качественнее с самого начала.

Неправильная изоляция кабеля

При разогреве провода герметичность теряется быстро, если на кончик кабеля установили термоусадочную трубку, а потом обхватили пассатижами. Утеплять фасад так нельзя.

Отсутствие троса

В этом случае велика вероятность обрыва троса. Система не позволит сделать что-то неправильно.

Использование не того кабеля

Нельзя выбирать кабели, которые не предназначены конкретно для такой работы. Система в этом случае постоянно отключается и бьёт током тех, кто до неё дотронулся. И не надо укладывать кабель там, где он не нужен, по сути.

Система антиобледенения «на страже» – крыша в порядке!

Система антиобледенения кровли и водостоков – комплекс элементов, предотвращающих образования наста, льда и снежных завалов на крыше в любую погоду. В систему входят нагревательные устройства для водостока и карниза крыши, терморегулирующая подсистема, распределяющая ток коробка и набор закрепляющих деталей:

Главным элементом системы является нагревательный кабель. Его структура сходна с обычным электропроводящим проводом, с принципиальным отличием – жила кабеля (или одна из жил) преобразует электроэнергию в тепло. Теплый провод не позволяет снегу и льду накапливаться на карнизах и в водосточных системах. Таким образом, ваша крыша получает гарантированную защиту от сосулек, корки льда, снега и соответствующих разрушительных последствий, а вы и все домочадцы — возможность безопасно ходить около крыши вашего дома.

Какой греющий кабель выбрать?

Чтобы антиобледенительная система кровли работала эффективно и максимально долго, специалисты советуют обращать внимание при ее покупке на такие моменты:

• Надежные показатели влагостойкости и УФ-стойкости главного кабеля;
• Целостность и герметичность внешнего слоя кабеля и электро-короба;
• Термостойкость всех материалов, из которых изготовлены элементы системы;
• Механическая устойчивость кабеля и креплений.

Приобрести кабели можно в готовых секциях, либо бухтах. Готовые секции – оптимальный вариант для стандартных кровельных конструкций. Оборудовать карниз сложных крыш помогут адаптационные системы, сформированные из мотков кабеля под форму и текстуру крыши.

Существует два основных вида греющих кабелей: резистивный и саморегулирующий. Какой из них подойдет именно вам? Чтобы ответить на этот вопрос, рассмотрим каждый тип отдельно.

I. Резистивный кабель для нагрева водостока

Это традиционный и самый доступный вариант греющего кабеля. Нагрев равномерно распределяется по всей его длине.

Мастерам на заметку: нагрев распределяется по всей длине резистивного кабеля, однако температура его на разных участках может отличаться. Разница температур – результат внешних воздействий на систему обогрева крыши. Например, в мороз теплее будет та часть кабеля, которая находится в трубе, а холоднее – та, что под открытым небом.

Резистивные кабели могут быть последовательными и зональными. Первые представляют собой медную жилу (или жилы), покрытую слоем изоляции. Они отличаются простотой в управлении, легкостью монтажа и доступной ценой. Зональный кабель – усовершенствованная версия последовательного. Он имеет две жилы, местами соединенные спиралевидной проволокой, которая образует независимые зоны. «Плюс» такой структуры в том, что когда перегорает одна зона, другие продолжают работать. Последовательный кабель, перегорая, восстановлению уже не подлежит.

Последовательные кабели:

Зональные кабели:

Резистивный кабель лучше использовать на однородной поверхности (карниз, желоб, труба) без нахлестов. Немаловажный момент, который стоит учитывать при его покупке – большой расход энергии в итоге не оправдывается низкой ценой.

II. Саморегулирующий кабель в системе антиобледенения кровли

Более сложная структура этого провода определяет его повышенную эффективность и надежность. Кабель имеет две жилы, между которыми проложена полупроводниковая матрица. Именно эта прослойка позволяет системе адаптировать тепло на разных участках кабеля, меняя сопротивление под воздействием температуры внешней среды. Внутренние и внешние слои кабеля выполнены из современных высокотехнологичных материалов, устойчивы к механическим, термическим и прочим воздействиям:

Такая саморегулируемая способность помогает сэкономить значительное количество электроэнергии, делает систему практичной и долговечной. Данные преимущества можно вполне рассматривать, как компенсацию высокой цены саморегулирующей системы против наледи.

Виды кабеля: плюсы и минусы

Основным элементом антиобледенительной системы является греющий кабель. Они различаются по нагревательному элементу, количеству токопроводящих жил, по эксплуатационным характеристикам и степени защиты.

В рассматриваемых системах могут использоваться одно- и двухжильные варианты. По типу нагревательного элемента выделяются 2 разновидности – резистивный и саморегулирующий кабель.

Резистивный кабель

Принцип его действия основан на разогреве токопроводящих жил при прохождении тока. Чем больше их электрическое сопротивление, тем больше выделяется тепловой энергии.

В наиболее простых конструкциях такие проводники выполняются из стали. В современных, высокоэффективных кабелях используются специальные резистивные сплавы.

Примером могут служить кабели Elektra VCDR и Elektra TuffTec.

Резистивные кабели имеют несколько вариантов конструкции:

1. Одножильный тип. В нем токопроводящая жила высокого сопротивления покрыта термостойкой изоляцией (фторлоны, в частности, фторполиэстер), металлической оплеткой для механической защиты и заземления системы, герметичной оболочкой их ПВХ. На такой кабель электрический ток подается с обоих концов.
2. Двухжильный тип. Кабель имеет 2 разные токопроводящие жилы. Одна из них – резистивная, нагревательная жила, другая – обычная токопроводящая жила, для подведения тока к первой жиле с другого конца кабеля. В такой конструкции подключение к сети производится с одного конца, а на другом конце устанавливается перемычка между жилами.
3. Плоский тип. Это усовершенствованный одножильный кабель, в котором жила выполнена в виде плоской ленты. Такая конструкция позволяет уменьшить радиальный размер и увеличить площадь обогрева.

Основные преимущества резистивного кабеля: простота и пониженная цена (порядка 700-900 руб/м), стабильность характеристик, высокое тепловыделение, достаточная защита от повреждений и воздействия влаги.

К минусам конструкции отнесены такие недостатки: риск локального перегрева при перегибах резистивной жилы, необходимость использования только строго определенной длины кабеля, повышенная чувствительность к перегреву.

Саморегулирующий кабель

Современный вариант греющего элемента – саморегулирующий кабель. В нем нагрев происходит с помощью специальной полупроводниковой матрицы, которая накладывается в виде оболочки поверх резистивных жил.

Такой элемент обладает специфическим свойством – мощность тепловыделения увеличивается с понижением температуры, при этом она не зависит от перегибов жил. Популярностью пользуются модели Elektra SelfTec и Elektra SelfTec PRO.

Преимущества таких кабелей: оптимальный расход электроэнергии, исключение риска локальных перегревов, надежность системы.

Однако следует обратить внимание и на недостатки:

• значительные пусковые токи;
• отсутствие возможности предварительной оценки эффективности;
• ограниченный срок службы (до 5 лет);
• повышенная цена (более 1100 руб/м).

С учетом высокой стоимости данный кабель обычно используется только в тех местах, где высока вероятность перегибов резистивного кабеля.

Эксплуатация систем противообледенения: советы экспертов

Чтобы обогрев кровли функционировал долго и безотказно, нужно соблюдать предписания по обустройству системы. Правила эксплуатации системы заключаются в следующем:

• Перед началом сезона нужно очистить водосточные трубы и другие элементы, на которых размещены нагревательные кабели. Для этого использовать мягкие щетки. Очистка проводится максимально осторожно, поскольку при сильном механическом воздействии можно повредить кабель.
• Периодически необходимо осматривать оборудование системы. К примеру, нужно осуществлять подтяжку соединений.
• Автоматическое включение/выключение системы определяется с учетом климатических особенностей в регионе. Также принимаются во внимание рекомендации производителя.
