Как сделать 4-х скатную крышу: устройство, узлы

Конструкция кровли скатных крыш: внутреннее устройство, узлы и расчет площади

Скатные крыши устраивают с уклоном в десять градусов и более. Для покрытия можно использовать практически любой кровельный материал, кроме наливных кровель. Это может быть как мягкая кровля, так и жесткая. Из всего разнообразия видов и типов покрытий можно отметить такие, как шифер – асбоцементный, битумный и пластиковый; черепицу – керамическую, битумную и из металлических листов; металл – профнастил, сэндвич-панели, оцинкованную сталь; рубероид наплавляемый и даже стекло.

При расчете площади кровли двухскатной крыши важными показателями являются площадь самих скатов и их угол уклона. Именно от этих данных зависит конструкция кровли, количество и тип материала для ее устройства.

Угол наклона напрямую зависит от климатической зоны, где предполагается строительство сооружения. Принимают во внимание ветровую и снеговую нагрузки. Ошибки в расчете площади кровли четырехскатной крыши могут привести к избытку, либо к нехватке материалов, поэтому к данному процессу необходимо отнестись очень внимательно.

Для начала вычерчивается разрез кровли по вертикали с реальным размером центральной стойки, по которому определяется угол наклона скатной кровли. По показателю отношения высоты к 0,5 ширины строения с учетом карниза определяется величина тангенса угла наклона. Затем с помощью калькулятора вычисляется градус уклона. Косинус этой величины, помноженный на половину ширины сооружения с карнизом, даст значение длины ската двухскатной кровли, после чего она умножается на длину самого здания. Это и будет площадью одного ската. Крыша состоит из двух скатов, следовательно, полученный результат необходимо увеличить в два раза.

Более сложные конструкции «разбивают» на простые геометрические элементы и определяют площадь каждого из них отдельно. Для расчета кровли четырехскатной крыши, например, понадобится вспомнить формулу площади пирамиды.

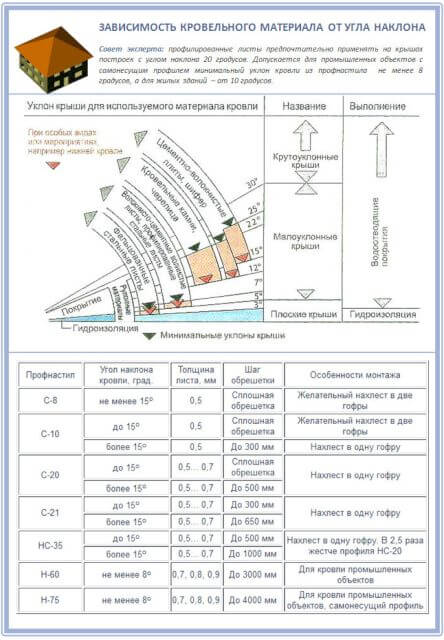

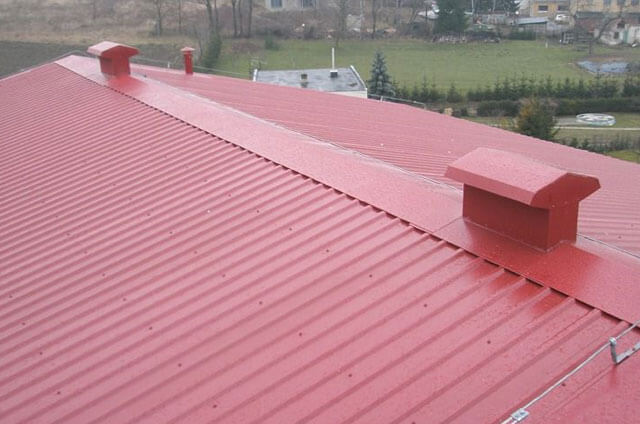

Минимальный уклон для крыш из профнастила

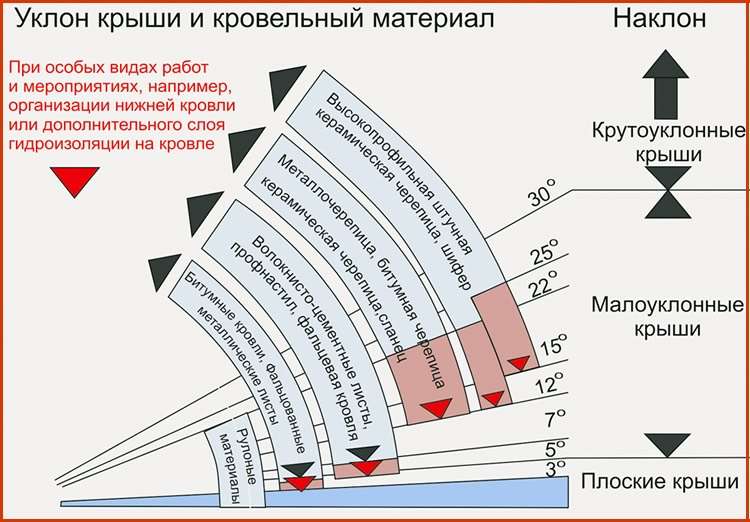

С условиями выбора наклона скатной крыши определено. Но нас интересует именно профнастил, а с этим кровельным материалом заморочек намного больше. И вот почему?

Угол наклона имеет разные единицы измерения. Это может быть градус, проценты и соотношения. К примеру, один градус равен по правилам 1,7%, но при этом 45° — это все 100%. Теми же правилами определено, что для крыш из профнастила оптимальный вариант уклона ее скатов — 25°. Но это не минимальный размер.

Сам же угол можно подсчитать, зная параметры самой крыши. Для этого нужно замерить высоту кровли от потолочного перекрытия до конька, а также ширину между двумя фронтонами. Теперь оба значения можно вставить в формулу:

I=h(1/2)L, где

• I – угол уклона ската;
• h – высота кровли;
• L – ширина.

Если конструкция кровли ломаная, то расчет усложняется, потому что придется учитывать каждый отдельный скат и вычислять среднее значение. Но сам угол наклона можно изменять, то есть, отходить от проектного расчетного значения. Для этого стоит только изменить высоту конька. Правда, в СниПах есть определенные нормы, которые обеспечивают надежность конструкции крыши. Нельзя вот так просто снизить или увеличить высоту кровли по своему усмотрению. Для этого используются коэффициенты. К примеру:

• Если минимальный градус уклона крыши равен 5, то для высоты конструкции можно использовать коэффициент 0,8.
• Для 15° — 0,26.
• Для 25° — 0,47.
• Для 30° — 0,59.
• Для 45° – 1,0.
• Для 60° — 1,78.

Моменты которые влияют на угол кровельного ската

Например, угол уклона односкатной кровли вполне может составлять 9-20 градусов – это зависит от нескольких моментов:

• кровельного материала;
• условий климата;
• назначения постройки.

Если например кровля имеет два и больше скатов, то тут сыграет роль не только региональное месторасположение территории, в какой выстраивается дом, но и то, для чего применяется чердак. Если например ваш чердак считается нежилым, а работает для сбережения нечасто применяемых предметов, то потребность в большом помещении (имеется в виду высота чердака) отпадает. А вот если из чердака устраивается настоящее жилищное мансардное помещение – тут нужно будет строить отличную кровлю с «отличным» наклоном. Что это значит?

• Самоё-первое — вид и дизайн фасада строения.
• Второе —  подбор материала для кровельных работ.
• Третье —  условия климата.

Ясно, что для регионов, где дуют крепкие ветра, лучше возводить кровлю с небольшим уклоном – чтоб материал не подвергался крепкой ветровой нагрузке. То же можно заявить и о территории с большим числом солнечных деньков в году – там, где часто и ярко освещает солнце, в основном, сводится к нулю объем осадков атмосферы.

В регионах, где осадков падает в изобилии (считаются и снегопады, и град, и ливни), доводится принимать угол наклона кровли дома огромный (до 60 градусов) величины, потому как конкретно такой уклон дает возможность понижать нагрузку от снежного покрова/растаявшей воды/большого числа дождевой воды на крышу.

Итак, чтоб знать, как высчитать угол уклона кровли, придется принять во внимание все описанные выше вариации, и потому величину уклона необходимо рассчитывать, если исходить из диапазона значений 9-60 градусов. В основном, аналогичные расчеты приводят к тому, что идеальный угол уклона кровли при этом в большинстве случаев может составлять от 20 до 45 градусов.

При подобных уклонах можно применять фактически любой материал для кровли – профлист, металлическую черепицу, шифер и т.д. Но все данные материалы имеют свой «перечень рекомендаций», какой и предъявляют при сооружении конструкции кровли.

Угол ската крыши минимальный

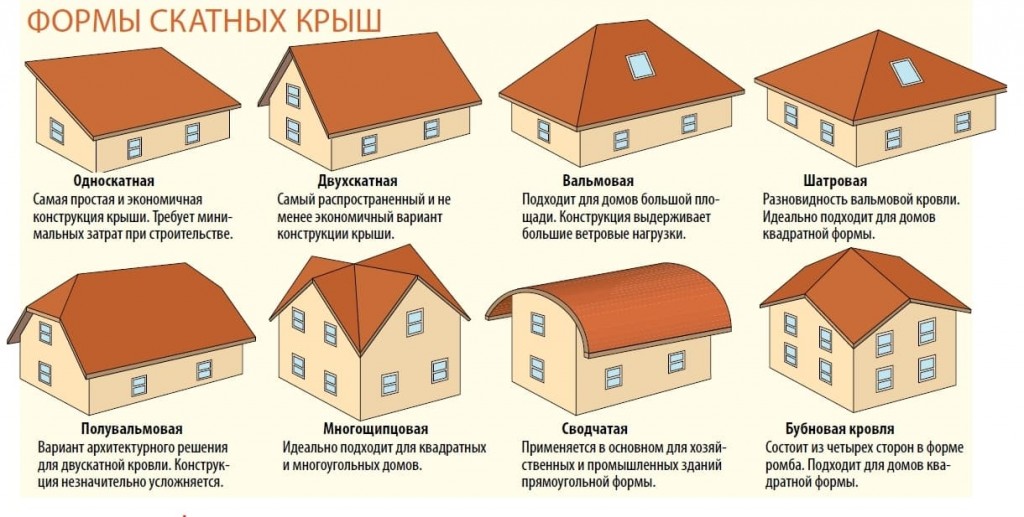

Как ни крути, но практически все частные дома имеют скатную крышу, что не удивительно, так как они просты в обслуживании, хоть их устройство и сложнее, чем у плоских того чтобы сделать кровлю правильно, нужно рассчитать минимальный угол ската крыши, а для того чтобы произвести расчет, нужно знать от чего он зависит.

Впрочем, именно углом ската кровли и отличаются скатные кровли от плоских. Если угол превышает 10 градусов, то крыша считается скатной.

В том случае, если угол не достигает двух с половиной градусов, крышу относят к плоским. Существуют крыши, уклон которых более 80-ти градусов, но делаются они очень редко.

Угол крыши зависит от многих факторов, не только природных, но и от свойств используемого кровельного материала.

• Снег и дождь. С увеличением уклона ската кровли с нее лучше сходит снег и стекает вода. В то же время, уже давно известно, что максимальная снеговая нагрузка наблюдается на скатах в 30 градусов. При устройстве 45-ти градусного ската достигается полное схождение снега, с меньших же углов снег просто сдувается ветром.

Вашему вниманию!Если уклон будет маленьким, то ветер будет стараться загнать воду под стыки, что и определяет минимальный скат крыши. Например, для черепицы минимальный угол равен 22 градусам, для шифера – 30-ти, для рулонных материалов – 5-ти.

В итоге получается, что при большом количестве осадков лучше сделать скат, по крайней мере, в 45 градусов, если же осадков выпадает немного, то достаточно будет 30 градусов.

Что же касается ветра, то с нормальными ветровыми показателями в районе справится кровля, имеющая 35-40 градусов, в то время как в районах с сильными ветрами – 15-20 градусов.

А вот с устройством флигеля на крыше тут не все так просто. скорее всего. придется обращаться к специалистам.

Как рассчитать угол уклона кровли

Изначально нужно правильно рассчитать уклон кровли.

Как уже отмечалось ранее, уклон зависит не только от конструкции крыши, но и от используемого материала:

После того как рассчитана величина уклона, подбирается необходимый для кровли материал. Здесь нужно отметить то, что штучные материалы, такие как шифер и черепица, используются на скатах, уклон которых превышает 20 градусов.

В том случае, если уклон будет меньше, то в стыки будет попадать вода, что за короткое время может привести к тому, что крыша придет в негодность.

Битумные рулонные материалы пригодны для плоских крыш, или для крыш, скаты которых не превышают 30-ти градусов. Это обусловлено тем, что при большом уклоне и при воздействии высоких температур может произойти сползание кровли .

Применять такие материалы можно абсолютно на всех типах крыш. Для металлочерепицы и стальных листов требуется угол наклона крыши не меньше, чем 10 градусов.

Крыша считается плоской, если наклон перекрытия не более 3-х градусов. Для устройства такой конструкции не требуется большое количество материалов, правда, строить их следует только в том случае, если выпадает небольшое количество осадков.

Кроме этого у устройства кровли и уклона есть некоторые разновидности:

Как уже отмечалось ранее: все скаты крыш имеют подходящий для них материал. Давайте рассмотрим самые распространенные типы кровельных материалов:

Пошаговый монтаж поликарбоната своими руками

Поликарбонат активно применяется в частном строительстве, промышленности и прочих сферах. Его монтаж предельно прост. Убедитесь в этом сами.

Поликарбонат – это универсальный материал, с которым вы сталкиваетесь ежедневно. Его используют там, где нужно создать светопрозрачную конструкцию, качественную, простую и недорогую в монтаже, при этом выдерживающую значительные нагрузки.

Монтаж поликарбоната

Поликарбонат монтируют не только на кровли. Им покрывают балконы, используют в летних кафе в качестве барьера от ветра, обшивают остановочные комплексы вашего города, применяют в дачном секторе – для устройства парников и теплиц и т.д.

Ценовая доступность и простота монтажа привлекают предпринимателей и физических лиц использовать именно его. Сегодня рассмотрим особенности монтажа сотового поликарбоната на крышу, к примеру, летней веранды или остановочного комплекса.

Перед монтажом плит из поликарбоната ознакомьтесь с некоторыми требованиями относительно этого процесса.

• Чтобы сэкономить время вам необходимо заранее измерить длину и ширину скатов крыши и подготовить листы соответствующего размера
• После первых уложенных листов не ходите по крыше, это травмоопасно
• Если после покупки листов поликарбоната они еще какое-то время будут храниться на стройплощадке, закройте их от воздействия солнца
• Поликарбонатные плиты всегда монтируются наружу той стороной, на которой нанесена защитная пленка
• Перед монтажом защитная пленка на внутренней стороне удаляется
• Резать листы предельно просто. Орудуют инструментами, пригодными для работы по дереву
• Если внутри листов скопилась влага, надо удалить ее струей теплого воздуха
• Минимальный уклон скатов для монтажа этого материала – 5 градусов
• При монтаже поликарбоната на арочные крыши, ребра жесткости должны располагаться по дуге
• При укладке на скатные кровли ребра жесткости идут вдоль скатов
• Перед укладкой поликарбоната на арочные конструкции узнайте допустимый изгиб панелей у продавца

Поликарбонат отлично вписывается в экстерьер дома. Еще одним интересным элементом экстерьера выступает обшивка дома имитацией бруса.

Имитацию бруса можно применять и для внутренней отделки дома. Другие способы внутренней отделки дома читайте в этой статье. Она содержит инструкции по монтажу всех популярных материалов.

Сотовый поликарбонат монтируется на арочных и скатных крышах, чей уклон больше 5 град. Резать и сверлить листы легко. Панели толщиной до сантиметра можно разрезать ножом. Также часто используют электролобзик.

Для проделывания отверстий используют сверла для пластика, дерева или металла. В последнем случае работу ведут на малых оборотах. Отверстия надо делать в пяти сантиметрах от краев, чтобы предотвратить растрескивание.

Чем крепить панели?

Для крепления листов используют термошайбы или саморезы. Главное требование – не сильно затягивать их, чтобы избежать растрескивания панелей.

Термошайбой называется пластиковая шайба с защелкивающейся крышкой и уплотнительной шайбой, которая предотвращает проникновение влаги. Отверстия под такую шайбу надо сверлить немного шире, чтобы избежать проблем при изменениях погодных условий. Шаг креплений – 35 сантиметров.

Также монтаж поликарбоната немыслим без использования неразъемных или разъемных, а также угловых профилей.

Для установки листов в местах примыканий к стенам используется профиль пристенный. Для монтажа возле конька применяют коньковый профиль.

Монтаж на скатной кровле

1. Нарежьте листы необходимого размера
2. По периметру листов отогните защитную пленку
3. Торцы заклейте клейкой лентой
4. Поверх ленты поместите защитные профили для предотвращения попадания внутрь материала пыли и влаги
5. Установите на краю фронтона профиль основания и зафиксируйте его саморезами
6. Уложите первый лист с края кровли так, чтобы выступ за карниз равнялся 7-10 сантиметрам
7. Просверлите отверстия на конце листа возле карниза. Диаметр отверстий на 2-3 миллиметра должен быть больше диаметра резьбы
8. Закрепите кровельными саморезами листы у карниза с шагом 15/30/15 сантиметров
9. Поверх профиля основания установите прижимной профиль. Он будет фиксировать листы поликарбоната в неподвижном положении. Проверьте, чтобы профили по всей длине были надежно соединены
10. На противоположном конце листа опять установите профиль основания и повторите процедуру. Смонтируйте все листы аналогичным образом
11. Удалите защитную пленку с наружной поверхности плит, отрежьте выступающие концы профилей

На арочной кровле монтаж ничем не отличается, разве что листы и профили надо гнуть дугой. В обрешетку крепить листы не надо. Дополнительно устраивается конек и примыкание к стенам при помощи соответствующих профилей. Порядок стыковки тот же.

Навесы из поликарбоната – это, конечно, хорошо. Но не стоит забывать и про саму крышу дома. Правильный монтаж цементно-песчаной черепицы  – залог красивой и качественной крыши.

Оригинальный вид крыше придаёт битумная черепица. Про её монтаж можно прочитать здесь.

Более дешевый вид кровли  – профнастил. О его монтаже читайте в этой статье.

о том, как монтировать поликарбонат своими руками

Подробная инструкция монтажа сотовых панелей из поликарбоната

Как правильно монтировать и крепить поликарбонат на каркас теплицы

Навес из поликарбоната

Критерии выбора

Выбор уклонности основывается на инженерном расчете, учитывающем климатические условия территории, где ведется строительство, характеристики кровельного покрытия и несущую свойство стропильного каркаса. Дабы конструкция оказалась надежной, нужно принимать к сведенью следующие параметры:

1. Ветровая нагрузка. Чем круче кровля, тем посильнее ее парусная свойство. Исходя из этого в регионах с сильным, порывистым ветром предпочтительнее более пологие кровельные конструкции. Не смотря на то, что иначе, с низкоуклонных скатов ветром может срывать гидроизоляционный материал.
2. Снеговая нагрузка. Чем больше снеговая нагрузка, тем более крытыми делают скаты. Угол наклона кровли 40-45 градусов снабжает независимый сход снега с поверхности кровельного материала.
3. Характеристики финишного покрытия. У каждого покрытия для возведения кровли существует оптимальный уклон, который нужно учитывать при проектировании конструкции.
4. Несущая свойство каркаса. Чем меньше сечение элементов каркаса и больше расстояние между ними, тем выше круче должен быть скат, дабы выдержать снеговую нагрузку.

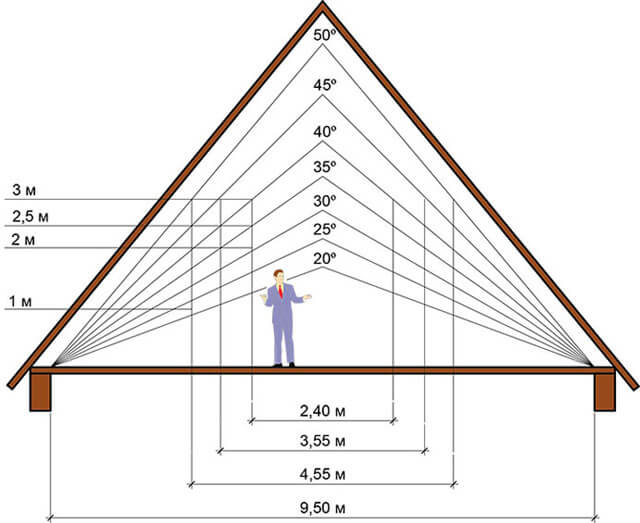

Угол наклона скатов и высота крыши

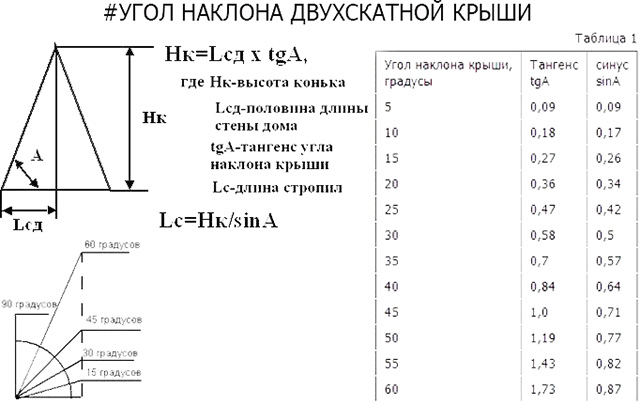

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Разновидности стропил и кровель

Для четырехскатной кровли устанавливают систему стропил по висячей и наслонной технологии, в зависимости от используемого способа крепления. Висячую конструкцию создать сложнее и для ее ремонта необходимо больше трудозатрат.

Проще, сделать наслонную стропильную конструкцию. Обычно, эту конструкцию применяют, если у здания есть промежуточные опорные столбы или несущая стена посредине.

Опора дает возможность сделать длину пролета, перекрываемого наслонными стропилами, больше. Нередко, эту систему используют при возведении четырехскатных крыш с небольшим уклоном.

Вальмовые кровельные конструкции

Угол уклона скатов у такой кровли не должен превышать 40 градусов, в конструкции должны быть использованы накосные стропила, установленные в направлении углов здания.

Элементы кровли такого вида называют диагональными. Именно они воспринимают основную нагрузку, приходящуюся на кровлю, по этой причине, их делают из двойной доски или качественного бруса.

При изготовлении таких прогонов, сложность представляет их длина. Чтобы увеличить ее, используют способ, применяемый при изготовлении сборных стропил, соединяемых из 2 частей. Места соединений подпирается стойкой, повышающей надежность соединения.

Кроме того, для вальмовых крыш необходимо устанавливать дополнительные стропила, длиной короче основных. Их используют на треугольных скатах, устроенных вместо фронтонов обычной кровли.

Если длина стропил превышает 7 м, под них желательно установить усиливающую стойку. Если используется ЖБ перекрытие, то допустимо устанавливать стойку непосредственно на него, но здесь необходимо помнить об устройстве гидроизоляционной прослойки.

Шатровые кровли

Конструктивно, стропила шатровых скатных кровель немного отличаются. Разница состоит в том, что в этом случае не используются вальмы, так как скаты крыши одинаковы по форме и по площади. Конек тоже тут не используется, по этой причине работы могут быть сложнее, чем при постройке вальмовой кровли.

Не желательно использовать четырехскатные крыши больших построек, ведь надежность такой кровли меньше.

Используют такие конструкции при соблюдении 2 условий:

1. Дом должен быть квадратной формы.
2. В центре постройки существует опора или несущая стена способная выдержать стойку.

Ломаные кровли

Ломаная кровля двускатной крыши фактически имеет 4, а не 2 ската. Чаще всего их используют для увеличения мансардного помещения. Такой способ хорошо подходит для дома в частном секторе, благодаря тому, что при одинаковой площади здания жилая площадь увеличивается почти в 2 раза.

Устраивая ломаные кровли, часто, заранее создают каркас, служащий в качестве опоры для прогонов, поддерживающий ноги стропил.

В общем случае, строительство такой крыши может быть разбито на 3 этапа:

1. Сначала устанавливают элементы П-образного вида, из балок и стоек перекрытий мансарды.
2. После этого устанавливают прогоны из качественного бруса. Ноги стропил скатных кровель этого вида требуют использования минимум 3 таких элементов. Из них 2 размещают на углах П-образных элементов, а коньковый прогон устанавливают на особые стойки, находящиеся в середине балок перекрытия мансарды. Так создается прочная конструкция, способная выдержать кроме массы стропильных ног, вес выпавшего снега и сильную нагрузку от порывов ветра.
3. Последний этап – установка ног стропил, которые необходимо размещать по предварительно подготовленному шаблону.

Кровельные материалы

Если вы планируете использовать дорогие кровельные материалы, то с экономической точки зрения крыша с небольшим углом наклона обойдется дешевле. Это объясняется тем, что ее площадь будет меньше. Поэтому, чтобы сэкономить, рекомендуется отдать предпочтение именно этому варианту.

По любым вопросам, связанным с выбором угла наклона четырехскатной крыши одноэтажного дома, позвоните нам по номеру телефона, указанному на сайте

Угол наклона крыши 12 градусовУгол наклона крыши 14 градусовУгол наклона крыши 16 градусовУгол наклона крыши 18 градусовУгол наклона крыши 20 градусовУгол наклона крыши 24 градуса

Строительство стропильной системы и фронтонов

Стропильная система ломанной двускатной крыши.

Для монтажа потребуется:

• обрезная доска 150х50 мм;
• деревянный брус 150х150 мм;
• прямые доски без дефектов 40-50 мм (для стропил);
• дрель;
• ножовка;
• гвозди;
• саморезы;
• болты;
• шурупы;
• металлические накладки (для стропил), а также кровельный материал (шифер, металлочерепица и т.д.).

Для того чтобы защитить стены от ветра и осадков, необходимо произвести укладку бруса для перекрытия вдоль наружной стены с небольшим выпуском, который должен быть свыше 40 см. Затем укладывают обрезную доску размером 50х150 мм и закрепляют ее гвоздями к перекрытиям, после чего ставят стойки и делают стяжку верхних обвязок. Если мансардная зона будет предназначена для жилых целей, то для балок перекрытия используют деревянный брус 150х150 мм. В любом случае ставить брус необходимо без наклона на стойки стен.

Снаружи стойки необходимо обить горбылем, а в середине утеплить и обить фанерой. Если мансардная крыша устанавливается на перекрытие, сделанное из дерева, то нижний брус не кладут. В этом случае стойки крепят к балкам перекрытия. Затем проводят монтаж мауэрлата – нижней балки, упирающейся в подстропильную ногу. Чтобы избежать намокания от стены, под него расстилают рубероид. Мауэрлат служит зацеплением к стропилам и распределяет нагрузку стен.

После этого приступают к устройству стропильной системы. Стропильная система двускатной крыши требует особого внимания. Важно правильно рассчитать устройство конструкции стропильной системы, так как именно от нее зависит надежность и долговечность всей крыши. Сами стропила составляют каркас крыши и являются ее основой.

Затем необходимо установить фронтоны, которые являются продолжением стены и переходят в треугольник крыши с вершиной в коньковом элементе. Для этого, т.е. для обвязки, используют доски размером 50х150 мм. Если при строительстве дома запланирована мансардная зона, то для стропильной конструкции необходимо ставить обвязку с фиксацией обрезной доски, т.е. ребром вверх. Для этого доску кладут ребром на балку и проводят линию вплотную к стропильной системе, делают разрез, а затем ее распиливают. В результате получается подпятник со скошенным концом, который плотно прилегает к плоскости балки. Затем в точку пересечения двух стропил устанавливают доску и спиливают излишки, это обеспечивает абсолютно плотный крепеж конструкции.

Устройство стропильной системы двускатной крыши

Устанавливая стропила, необходимо их скрепить в верхней части с помощью “бабки”, это может быть деревянный брусочек или просто обрезка от доски. Чтобы придать жесткость конструкции, стропила дополнительно закрепляют металлическими накладками, которые можно сделать из оцинкованного железа с помощью электролобзика или электроножниц. Окончательно скрепляют верхние части конструкции ригелем. Затем необходимо проверить качество установки фронтонов, вершины фронтона должны быть на одном уровне. После этого выполнить окончательный крепеж стропильной конструкции, используя не только гвозди, но и скобы и мягкую проволоку.

Затем устанавливаются средние стропила аналогично фронтонам. Вершины их также должны находиться на одном уровне, не имея уклон. Чтобы избежать этого, через верхнюю точку обоих фронтонов натягивают бечевку. По окончании монтажа стропила усиливают подкосами, чтобы избежать провисания и увеличить жесткость. При этом один конец подкоса должен упираться в стойку мансарды. На другом конце подкоса, который должен крепиться к середине стропильной ноги, делается разрез, выпиливается паз и прибивается гвоздями на 200 мм (концы загнуть) через стропильную ногу.

Устройство водоотводной системы

Устройство скатной крыши

Климатическая зона и выбранный уклон кровли напрямую влияют на устройство водоотводной системы, устанавливаемой на крыше. Такая система отвечает за отвод дождевой и талой воды, что обеспечивает защиту кровли и несущих стен от намокания. Такие системы делятся:

• На наружные водоотводные системы, которые устанавливаются на скатах крыши;
• На внутренние водоотводные системы, проложенные внутри здания.

Организация наружной водоотводной системы осуществляется при помощи специальных жёлобов и труб для водостока. Для этого по периметру всей крыши устанавливаются водоотводные жёлоба, которые сходятся в специальные воронки, установленные на водосточных трубах.

В климатических районах, которые отличаются суровыми зимами, более приемлемыми считаются внутренние водоотводные системы.

Такой вид водоотвода надёжно уберегается от воздействия сильных морозов, которые могут привести к замерзанию всей системы, вследствие чего талая вода может проникать под кровельный материал и разрушать опорную деревянную систему кровли.

При использовании наружной водоотводной системы в таких районах необходимо оборудовать кровлю специальным нагревательным кабелем, который не позволит замерзать талой воде.

Применяя минимальный уклон при устройстве крыши из профнастила, такой способ является довольно актуальным. Кроме того, использование нагревательной системы довольно полезно при использовании чердачного помещения в качестве жилого пространства. В этом случае в жилом помещении будет осуществляться дополнительный обогрев, который не бывает лишним в зимнее время года.

Из всего этого следует, что основными факторами для выбора уклона кровли являются погодные условия конкретного района застройки. Учитывая все климатические условия, можно определить нужный угол наклона и выбор кровельного материала.

Уклон крыши: расчёт и таблица соотношений проценты-градусы

Раздел: Конструкция скатной крыши

  Уклон скатов крыши — от чего зависит и в чём он измеряется.

  Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

  Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.

• От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков: снеговых нагрузок и дождей в регионе.

  На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

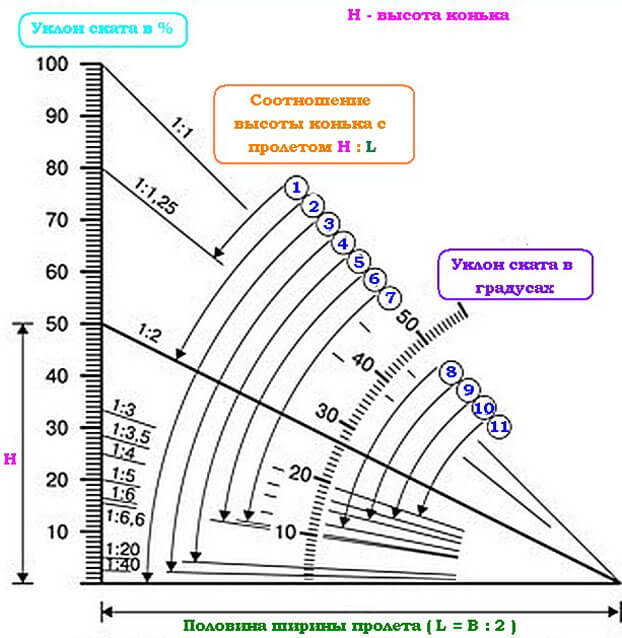

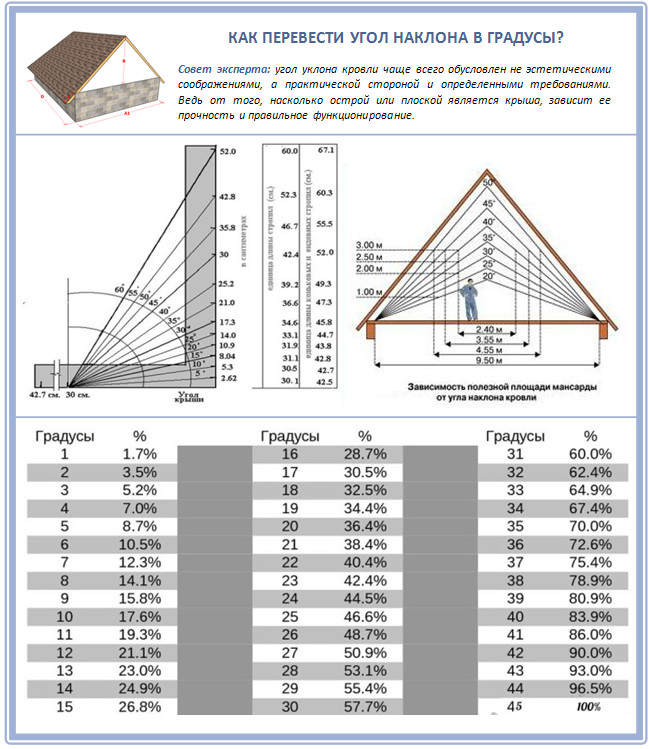

Уклон крыши соотношение градусы-проценты

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов.

Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах.

Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

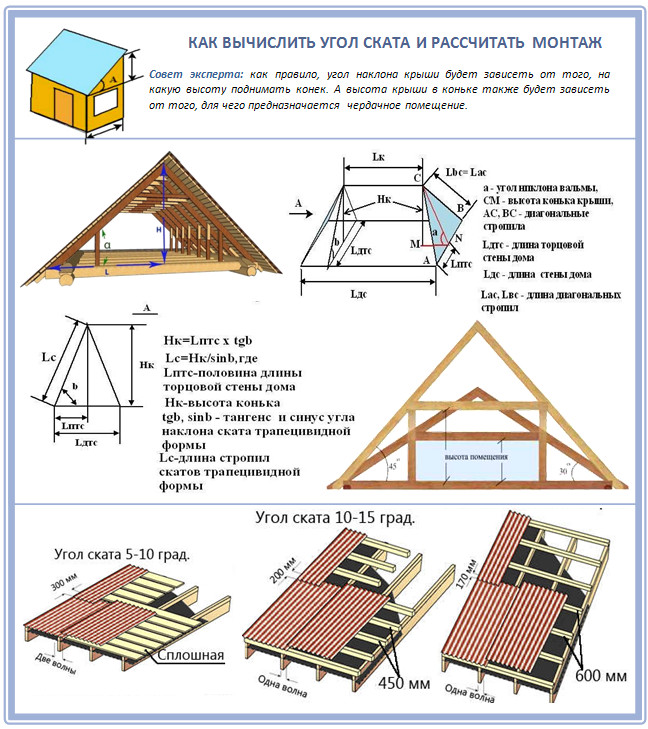

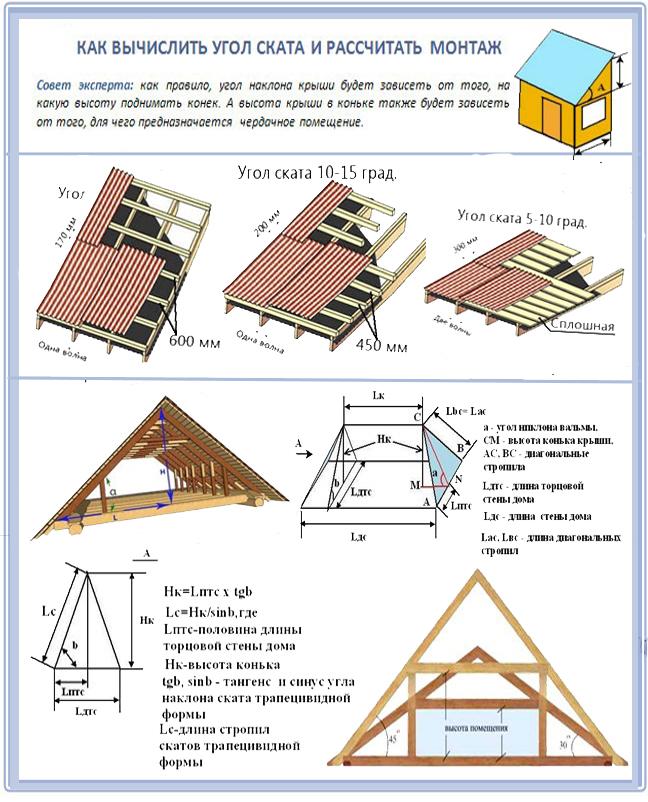

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

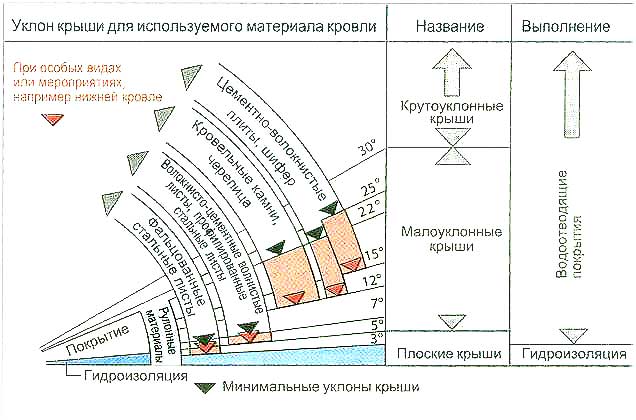

Минимальный уклон для кровельных материалов (покрытий)

Статьи

RAL — это самый популярный и применяемый в мире цветовой стандарт. Имеет вид кодового…

Нормативные документы

Система обеспечения надёжности и безопасности строительных объектов ГОСУДАРСТВЕННЫЕ…

Стройматериалы

Что такое плотность древесины Плотность древесины — это отношение массы древесины к…

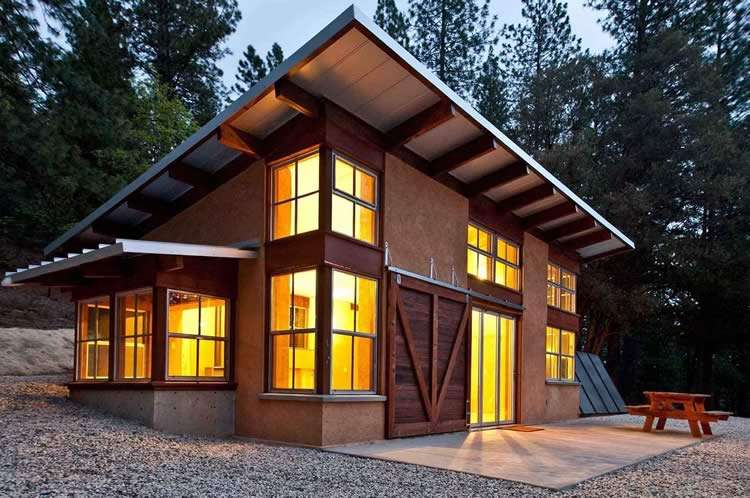

Односкатная крыша

Односкатная крыша – это плоскость в форме прямоугольника, которая размещена под наклоном и опирается на несущие стены, имеющие разную высоту. Перепад высоты и длины пролета создает угол наклона плоскости. Конструкция может быть усложненной, с комбинированной направленностью, закругляться, создавая оригинальные дизайнерские решения. Позволяет выгодно использовать площадь второго этажа.

Отличается отсутствием конька, ендов. Нагрузка от снега и воздействие ультрафиолета происходит равномерно, что продлевает срок крыши.

Односкатная крыша бывает:

• вентилируемая;
• невентилируемая: не требует специальных элементов для вентиляции.

Особенности проектирования

Проектирование простое, постройка происходит быстро и с минимальными затратами. Необходимо учитывать такие нюансы:

• сложность обеспечения качественной теплоизоляции;
• необходим вентиляционный продух.

Угол уклона

Угол определяется в диапазоне 10-60°, оптимальным считается 30-35°. Этот показатель диктует выбор кровельных материалов, обеспечивающих схождение снега.

Варианты стропильной системы

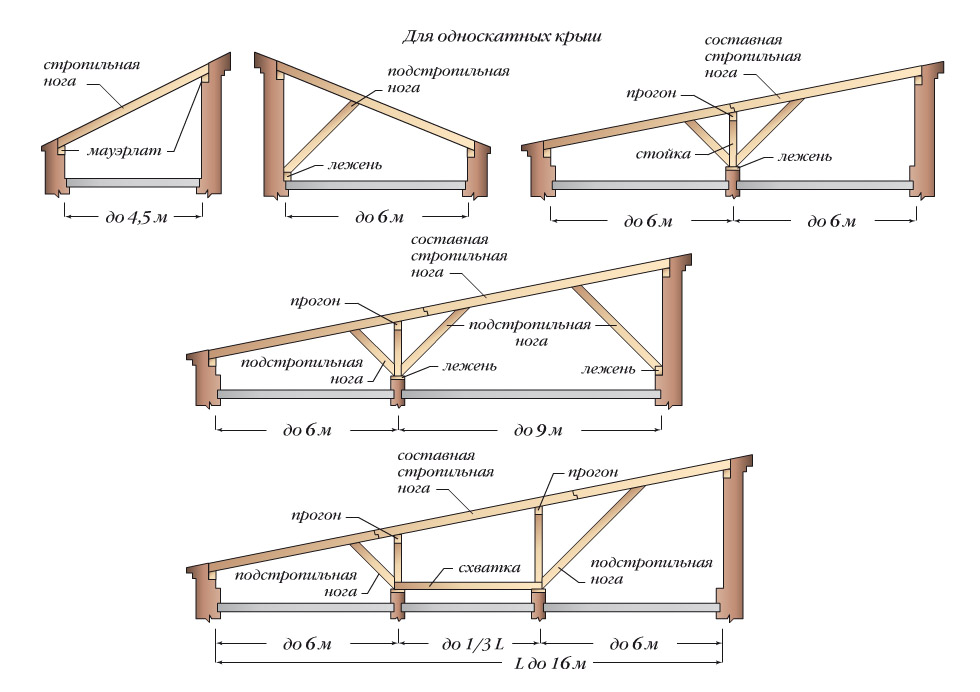

Стропильная система используется трех видов:

• скользящая;
• наслонная;
• висячая.

Особенности монтажа

Крыша монтируется на мауэрлат. Если монтируется каркас висячего типа, необходимо изготовление фермы отдельно на земле, по ней потом возводится крыша. Нужна система утепления, которая прокладывается под защитное покрытие.

Достоинства и недостатки

Преимущества односкатной крыши:

• относительно невысокая стоимость;
• возможна достройка этажей без сложного демонтажа;
• подходят почти все кровельные материалы;
• очень эффективно используется площадь;
• может быть смонтирован балкон, большие панорамные окна;
• простота монтажа дымоходов;
• простой расчет и монтажные работы;
• небольшой вес, следовательно, нагрузка на фундамент и стены.

Из недостатков стоит упомянуть ее не особо привлекательный вид и необходимость регулярной уборки. Хотя дизайнеры помогут справиться и с этим минусом, например, соединив разноуровневые скаты или подобрав для покрытия черепицу.

Варианты проектирования

Плюсы и минусы вальмовых крыш

Вальмовый вид крыши относится к одной из самых популярных конструкций, благодаря прекрасным техническим характеристикам, высокой прочности, оригинальному внешнему виду.

К огромному преимуществу можно отнести большое количество вальм (наклонных рёбер) в конструкции таких крыш. Они то и делают кровельное покрытие обтекаемым со всех сторон, что позволяет крыше в таком стиле выдерживать даже ураганные ветра, без малейшего ущерба для нее. К тому же, карнизные свесы этого покрытия практически не подвергаются разрушению из-за удачного расположения, а угловые ребра, сходящиеся к коньку, придают конструкции высокую жесткость, благодаря чему, она практически не подвергается деформации. Такая крыша дает возможность смонтировать большие свесы со всех сторон дома, что служит защитой фасада от атмосферных осадков. Еще одним плюсом является равномерный прогрев такой крыши. Дома с вальмовой крышей очень актуальны в районах с сильными ветрами и частыми природными катаклизмами.

К достоинствам следует отнести и возможность создавать любые углы наклона такой кровли. В местах, где снеговой покров достаточно велик, монтируют крутые скаты, чтобы снег не задерживался на крыше, более пологие подходят для районов с сильными ветрами.

Из-за достаточно необычной конфигурации кровля этого типа позволяет просто и с минимальными затратами разместить мансардные окна. К тому же, загородные участки часто не отличаются большой площадью, а здание с вальмовой кровлей, позволяет увеличить жизненное пространство, оборудованное в мансардном помещении, что значительно экономит площадь земли, ведь такой дом может получиться значительно меньших размеров.

Всё это относится к плюсам этого вида кровли, но, как и во всём имеется и ряд недостатков.

К ним можно отнести прежде всего сложность в расчётах и установке. Такая крыша требует точнейшего расчёта, прочных и дорогих строительных материалов, профессионализма мастеров, что естественно сильно увеличивает расходы на постройку дома.

Значительным минусом является большой отход кровельного покрытия при монтаже, особенно при применении металлочерепицы.

К тому же, торцевые скаты частично уменьшают площадь мансардного помещения, при необходимости постройки максимально большой мансарды следует задуматься о крыше с двумя скатами.

Конструкция такой крыши состоит из многочисленных элементов, что естественно увеличивает её вес. Следственно, фундамент дома, на котором планируется установка такого покрытия, должен обладать повешенной прочностью.

Впринципе, это все минусы вальмовых крыш и по сравнению с достоинствами, они почти незаметны.

Родственные типы крыш

Вальмовые крыши имеют ряд родственных типов крыш.

Голландская крыша — одна из разновидностей скатных крыш, в которой торцовые скаты (вальмы) расположены выше уровня боковых, они словно обрываются не достигая карниза, по форме такие скаты напоминают трапецию. Такая крыша широко известна под названием полувальмовая крыша. В целом, такая кровля достаточно сложна в возведении, но такие дома могут простоять многие годы не нуждаясь в ремонте. Крыши в голландском стиле особенно хорошо подойдут для небольших домов, имеющих деревянные перекрытия, ведь стропильная система конструкции снабжается специальными стяжками. Такая крыша особенно уместна, если изначально планируется обустройство жилого пространства в мансарде дома.

Датская крыша отличается тем, что боковые скаты, в виде трапеции, опираются на мауэрлат (брус из дерева, смонтированный по периметру дома сверху стен, необходим для правильного распределения нагрузки покрытия на стены сооружения, одна из обязательных деталей в конструкции вальмовой крыши), торцевые вальмы, так же трапециевидной формы, имеют упор на угловые балки, вверху монтируется небольшой фронтон, в форме треугольника, доходящий до конька крыши. В таком фронтоне обычно располагают чердачное окно, именно в такой конструкции кровли есть возможность установить окно вертикально.

Ещё одной разновидностью этой крыши считается конструкция из скатов разного размера, соединенных под разными углами, такая крыша носит название ломанной, встречается достаточно редко, очень сложна в установке, но имеет наиболее эффектный вид среди остальных разновидностей вальмовых покрытий. Возведение такой кровли придаст любому строению изысканность и необычность, лишит постройку безликости, сделает архитектурно привлекательной. Хорошо впишется в строения, украшенные башенками или другими необычными деталями. Из-за сложности конструкции, большой общей площади и обязательном возведении только специалистами высокого уровня, является наиболее дорогостоящей среди вальмовых крыш.

Минимальный угол наклона скатов

Согласно требованиям СНиП, если длина ската составляет 6 метров, минимально допустимый угол уклона кровли из металлочерепицы – 14 градусов. Данный параметр рассчитан на основании средних показателей прочности материала, его способности противостоять высоким нагрузкам

Однако при проектировании кровельной системы следует обратить внимание на рекомендации производителя выбранного кровельного материала

В большинстве случаев производители указывают, что минимальный уклон для металлочерепицы должен составлять 12 градусов. Некоторые компании выпускают материал, пригодный для монтажа на крышах с уклоном скатов в 11 градусов. Изменение данного параметра в меньшую сторону стало возможным за счет улучшения технических характеристик ряда моделей металлочерепицы: она обладает повышенной жесткостью и снабжена более гладким и скользким покрытием.

Стоит отметить, что металлочерепичную кровлю с минимальным углом наклона можно использовать лишь в определенных климатических условиях, то есть, в регионах, где не выпадает большого количества дождя и снега. Малый угол уклона позволяет крыше прекрасно противостоять ветровым нагрузкам, но значительно увеличивает снеговые нагрузки, так как снег не скатывается под собственным весом.

Кровля из металлочерепицы с минимальным углом наклона более всего актуальна в местности, для которой характерно большое количество солнечных дней в году. Такая крыша имеет меньшую площадь, за счет чего греется значительно меньше, а это благоприятно сказывается на микроклимате внутри дома. Минимальный угол наклона дает возможность сэкономить средства на материалах для возведения стропильной системы и укладке кровельного пирога, так как их требуется меньше, чем при строительстве более крутой крыши.

Металлочерепичная крыша с минимальным углом наклона скатов – практичный и экономичный вариант обустройства для южных регионов с небольшим количеством среднегодовых осадков.

Если уклон для металлочерепицы будет составлять меньше указанного производителем, это приведет к тому, что кровельное покрытие не сможет обеспечить надежную защиту здания от влаги. Помимо этого, в регионах с сильными снегопадами возникает риск обрушения такой металлочерепичной крыши.

Выбор оптимального наклона крыши

Чем больше угол ската, тем больше общая площадь поверхности крыши. Кровля с более крутыми скатами не удерживает снег и воду на своей поверхности, осадки эффективно скатываются вниз. Но у высокой крыши увеличивается парусность, кроме того, при ее строительстве требуется затратить большее количество материала для стропильной системы и кровли.

Чем выше и круче крыша, тем дороже обойдется ее строительство и сложнее монтаж.

Необходимо принять во внимание, что из-за повышенной парусности высоких крыш, металлочерепичные кровли с большим углом наклона не рекомендуется строить в регионах с сильными ветрами, так как они могут не выдержать механической нагрузки

Уклон крыши из металлочерепицы влияет на ее способность противостоять нагрузкам. Для увеличения прочности кровли с небольшим наклоном может понадобиться более частая обрешетка, которая не только усилит стропильную систему, но и повысит надежность кровельного покрытия.

Несмотря на то, что не существует определенных ограничений в использовании металлочерепицы для остроконечных крыш, данный материал не очень подходит для покрытия таких кровель. Если угол ската превышает 45 градусов, листы металлочерепицы могут сползать вниз под собственным весом. Чтобы избежать этого, при монтаже листов необходимо предусмотреть дополнительные точки крепления материала к обрешетке.

Основываясь на результатах испытаний, проделанных производителями металлочерепицы и многолетнем опыте строителей, можно сказать, что оптимальный угол уклона крыши с данным покрытием составляет 22 градуса. С такой кровли быстро стекает вода, на ней не задерживается, накапливаясь до большой толщины, слой снега. Кровельная система с углом наклона в 22 градуса достаточно экономична в монтаже и при этом прочна и прекрасно выдерживает высокие ветровые нагрузки.

Расчет оптимального угла наклона кровли – это в определенной степени поиск компромиссного решения, в котором будет учтена прочность кровельной конструкции, а также ее соответствие архитектурному облику сооружения.

Скатная кровля

Самым популярным решением возведения крыши является двускатная крыша, отопление чердачного помещения которой отсутствует.

Само название говорит о том, что крыша имеет уклон (с минимальным углом 10 о). Величина угла зависит от архитектурной задумки здания, кровельного материала и количества снежных осадков на застраиваемой местности.

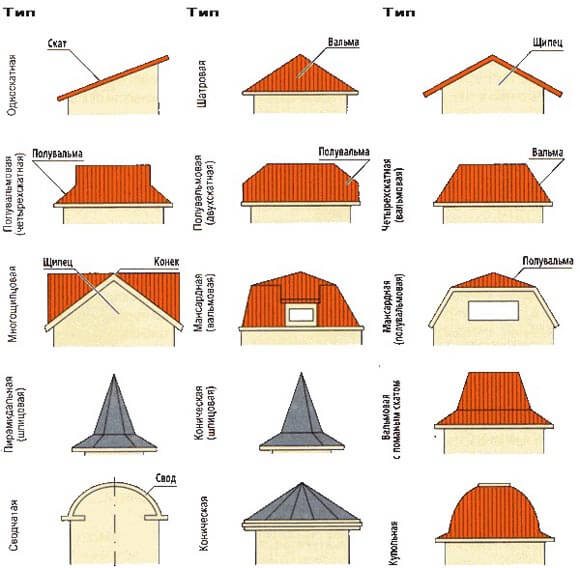

Классификация:

1. Односкатная — один уклон между параллельными стенами.
2. Двухскатная — два прямоугольных ската, имеющих общее соединение.
3. Четырехскатная (шатровая, вальмовая) — четыре треугольных ската, соединенных вершинами в одной точке или два трапециевидных и два треугольных параллельно друг другу.
4. Ломаная (мансардная), коническая и прочие сложноскатные конструкции.

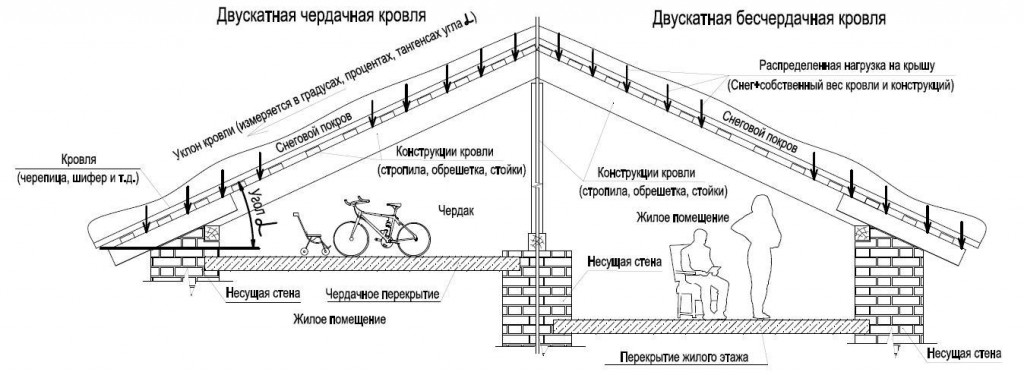

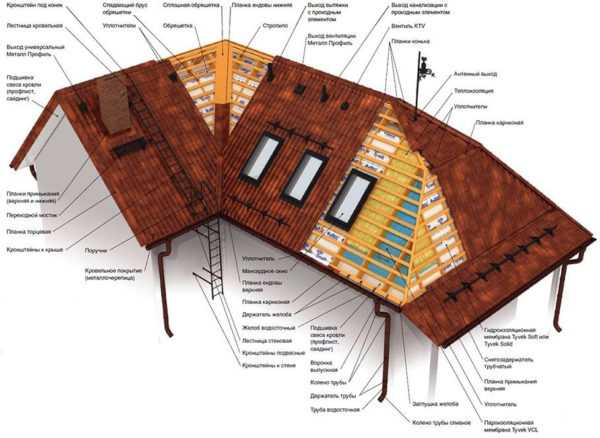

Скатные кровли могут быть выполнены в двух вариантах: с теплым или холодным чердаком. Основание устройства (несущая конструкция) состоит из стропил (дерево или металл) или ж/б плит.

Конструкция двухскатной крыши: стропильные ноги, затяжка, прогон, стойка, лежень, мауэрлат.

Основной элемент устройства скатной деревянной или металлодеревянной крыши — стропильная система. Она рассчитывается из веса кровельного материала, нагрузки атмосферных осадков и ветра.

Стропила. Стропила могут быть наслонные или висячие. В основном используют деревянные стропила из бруса хвойных пород, т.к. они обрабатываются легче, чем железобетонные или металлические.

Мауэрлат. Брус, на который опираются ноги стропил, называется мауэрлат. Он служит опорой и монтируется по всей длине строения. Между мауэрлатом и внутренней поверхностью стен укладывают гидроизоляционный слой.

Чтобы у крыши здания была высокая сопротивляемость ветровой нагрузке, мауэрлат и стропила необходимо хорошо скрепить со стенами анкерами и металлическими уголками.

Прогоны. Крепятся параллельно мауэрлату. Бывают коньковые (соединяют концы стропильных ног) и боковые (монтируются посредине стропил).

Стойки. Деревянные брусья, расположенные перпендикулярно коньку скатной крыши. Являются поддержкой для стропильных ног и переносят вес на затяжку.

Затяжка. Брус, установленный перпендикулярно мауэрлату по основанию устройства стропильной системы. Служит для усиления жесткости.

Лежень. Является дополнительным усилителем жесткости и устанавливается, если устройство стропил одновременно на двух пролетах.

Подкосы. Еще одна составляющая системы стропил для увеличения ее жесткости. Могут быть поперечными и продольными.

Обрешетка. Доски или брусья, которые укладывают поперек стропил, называются обрешеткой. На обрешетку крепится покрытие кровли.

Устройство скатной крыши из ж/б плит состоит из отдельных элементов, которые изготавливают на заводе и собирают в единое целое на стройплощадке. В основном такой тип крыш применяют в строительстве производственных зданий.
