Как самому сделать опалубку для ленточного фундамента

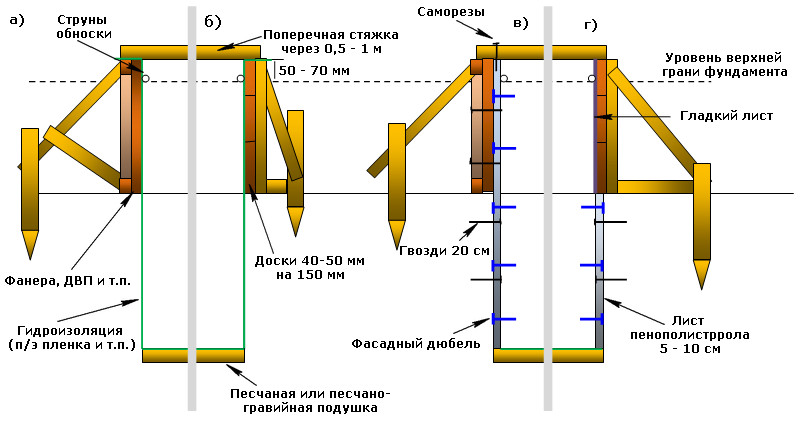

Конструкция опалубки

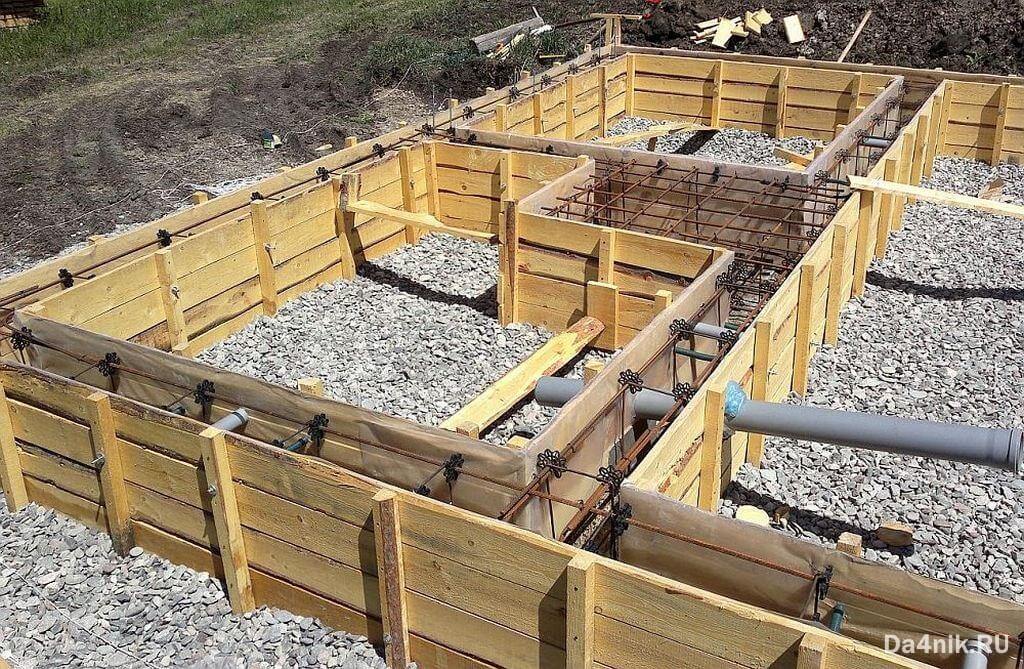

Конструкция опалубки ленточного фундамента

Для того чтобы ответить на вопрос, как сделать опалубку для фундамента, необходимо сначала разобраться в устройстве опалубки. Итак, опалубка состоит из щитов, жестко закрепленных при помощи распорок, колышков и подкосов. Для передачи напряжения между колышками, подкосами и щитом имеются направляющие и прижимные доски, которые также помогают установить в определенном положении щиты. Именно щиты удерживают строительный раствор вместе с арматурой, придают им необходимую форму и воспринимают основную нагрузку от бетона. От щитов зависит и прочностные характеристики фундамента, и его долговечность. Именно поэтому следует внимательно изучить некоторые тонкости монтажа деревянной опалубки:

• Все элементы опалубки необходимо крайне точно устанавливать, с применением строительного уровня. Это поможет избежать перекоса, наклона фундамента.
• Качество рабочей поверхности щита, а также наличие щелей и зазоров между досками также значительно влияют на результат. Поэтому все щели, отверстия в щитах перед заливкой фундамента необходимо устранить.
• Толщина доски для опалубки должна составлять не менее 50 мм. Брус, используемый в качестве распорок или колышков также должен быть не менее 50 мм. Это необходимо для получения необходимой прочности, устойчивости и жесткости конструкции. При заливке бетона на каждый элемент опалубки будет действовать большая нагрузка, от которой доска, толщиной менее 50 мм, может значительно деформироваться и испортить всю работу.
• Для обеспечения большей жесткости конструкции также целесообразно использовать большее количество подкосов и колышков с меньшим шагом их расположения.
• Перед установкой опалубки нужно обязательно подготовить грунт: вырыть траншею, засыпать, выровнять и утрамбовать строительные материалы.

Несмотря на большое количество различных фундаментов, стен, лестниц и прочих монолитных железобетонных конструкций, выполненных с применением деревянной опалубки, составляющие элементы такой опалубки предельно просты и технологичны. Это всего лишь: доски, балки, гвозди.

Мелкозаглубленный ленточный фундамент для дома

При возведении фундамента такого типа отмечается значительный уровень экономии. Это обусловлено отсутствием необходимости обустройства большого котлована, а также меньшими затратами на материалы. При этом значительно экономит личное время.

Применяются они при возведении следующих строений:

• деревянные дома;
• каркасные дома;
• небольшие постройки из камня;
• монолитные здания;
• газобетонные сооружения высотой не более 2-х этажей.

Глубина заложения такого типа фундамента достигает 40-50 миллиметров.

Разновидности конструкций

Основная функция опалубки заключается в придании фундаменту требуемых прочностных характеристик и геометрических параметров (высоты, толщины и длины). При этом она должна:

• выдерживать давление цементного раствора и не давать ему растекаться;
• сохранять свою форму до того времени, пока смесь не схватится;
• быстро и легко монтироваться, а также обладать небольшой стоимостью.

Несъемная опалубка для ленточного фундамента отличается простотой и скоростью сборки. Для ее изготовления можно использовать металл, ДСП, ДВП, необрезные доски, пенополистирольные плиты, асбестовые трубы, профнастил, шифер и т.п. Главным преимуществом такой конструкции является дополнительное укрепление будущего основания.

Для изготовления съемных опалубок обычно применяется дерево, что обусловлено легкостью его обработки и доступностью. Основным преимуществом подобных изделий является то, что после их демонтажа доски можно использовать для заливки нового фундамента или в других целях (например, для укладки чернового пола).

Так как самым популярным типом опалубок для ленточного фундамента является съемная деревянная конструкция, рассмотрим, как выполнить ее монтаж своими руками.

Основные требования к опалубке

Помимо фиксирующих бетон свойств, опалубка обеспечивает оптимальный температурно-влажностный режим – необходимое условие для полноценного отвердения раствора. Если эти условия нарушены, проектная прочность готовой опоры будет серьезно снижена.

Важное замечание: грамотное устройство опалубки подразумевает использование материалов, обладающих химической нейтральностью.

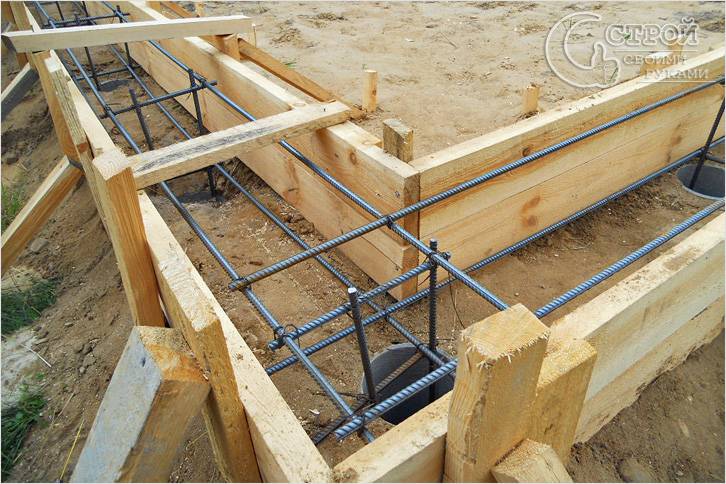

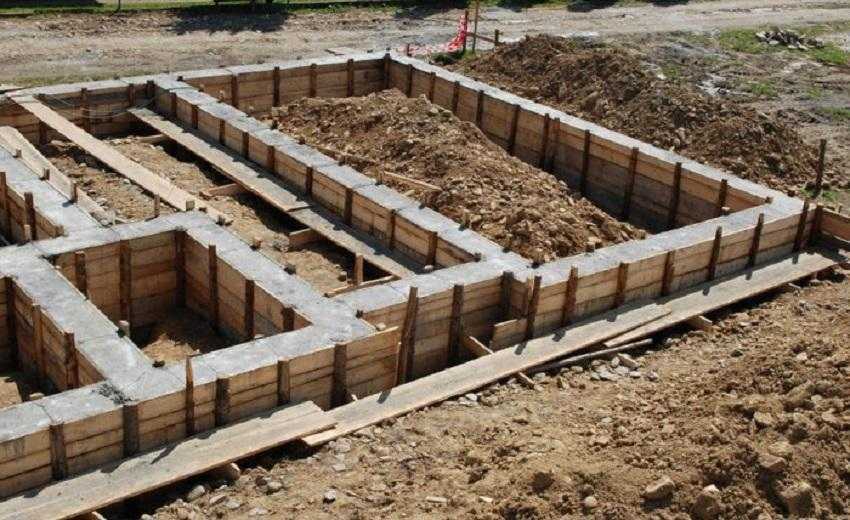

Внешний вид конструкции

Любая конструкция должна быть сделана таким образом, чтобы ее впоследствии можно было легко разобрать без деформации бетона.

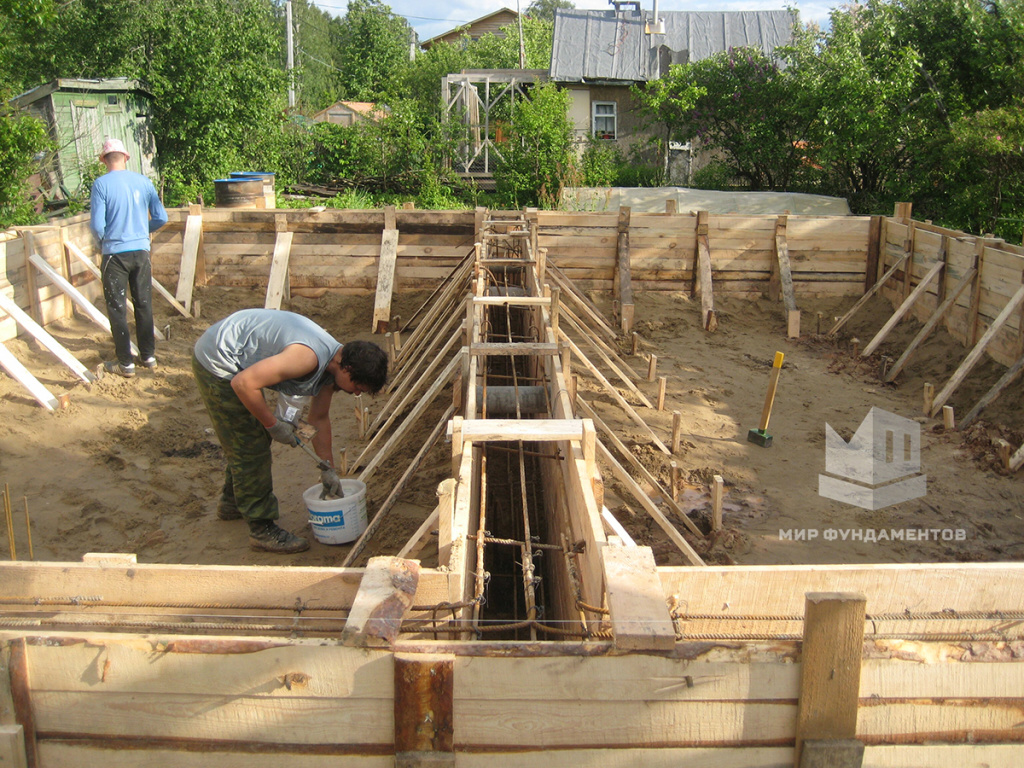

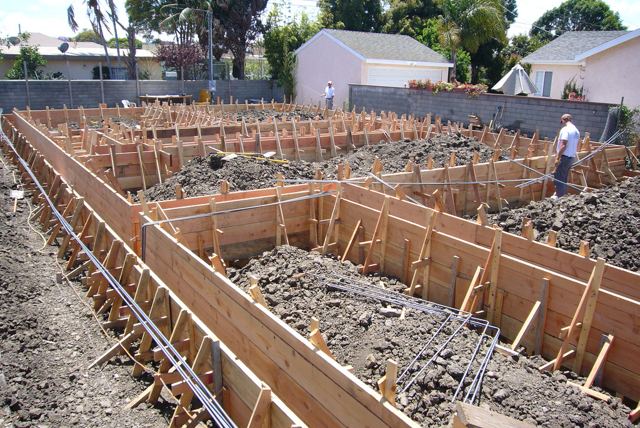

Съемная опалубка: монтаж, проверенный временем

Смонтировать, залить, выдержать и снять – таков краткий рецепт установки съемной опалубки. Самой популярной ее разновидности – деревянной – столько же лет, сколько и бетонному фундаменту. Сделать такую опалубку несложно. Щиты изготавливаются вне строительного котлована из досок и пиломатериалов нужных размеров. Доски – обрезные, поскольку будет необходимо плотно подогнать их друг к другу.

Внимание! Щели до 3 мм в опалубке из древесины считаются нормой. В результате предварительного смачивания доски набухнут, и расстояние уменьшится. Если щели крупнее, до 10 мм, их необходимо закрыть паклей, а совсем большие – забить рейками.

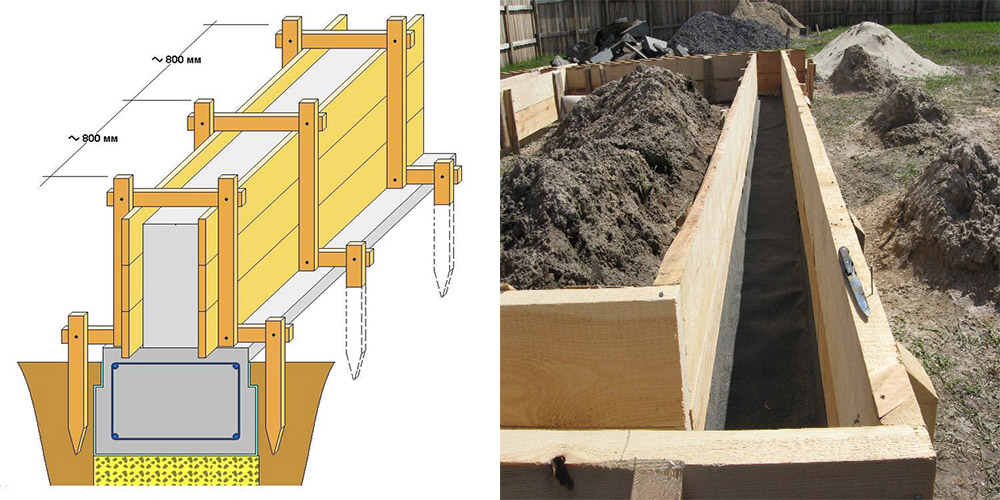

Скрепляется конструкция с помощью вертикальных стоек (чаще всего – из бруса). Рекомендуется располагать их с интервалом примерно в 1 м. Бруски можно расположить и чаще, если доски тонкие. Кроме того, важно, чтобы длина позволяла им держаться крепко.

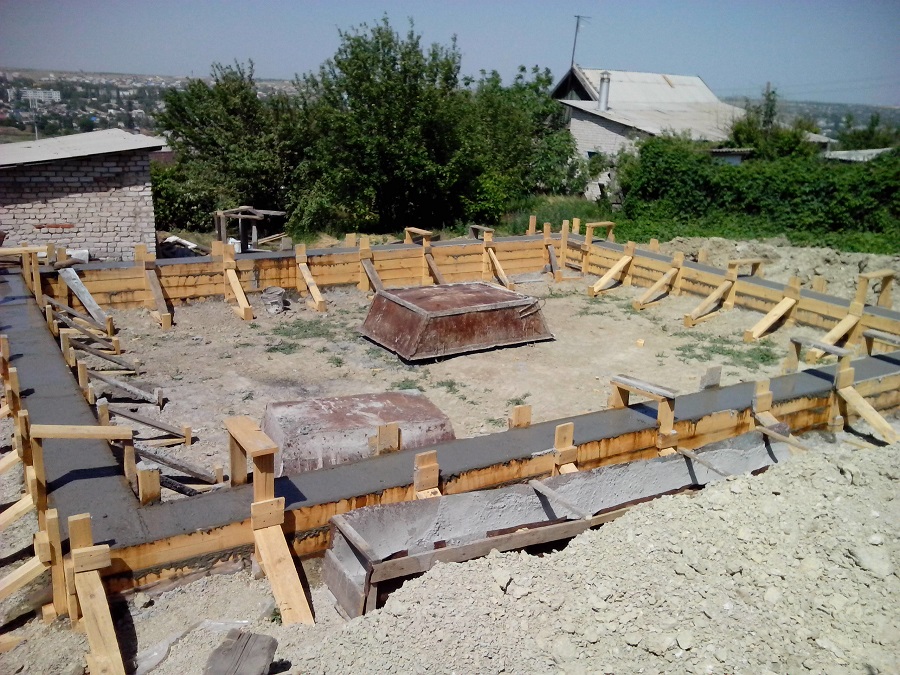

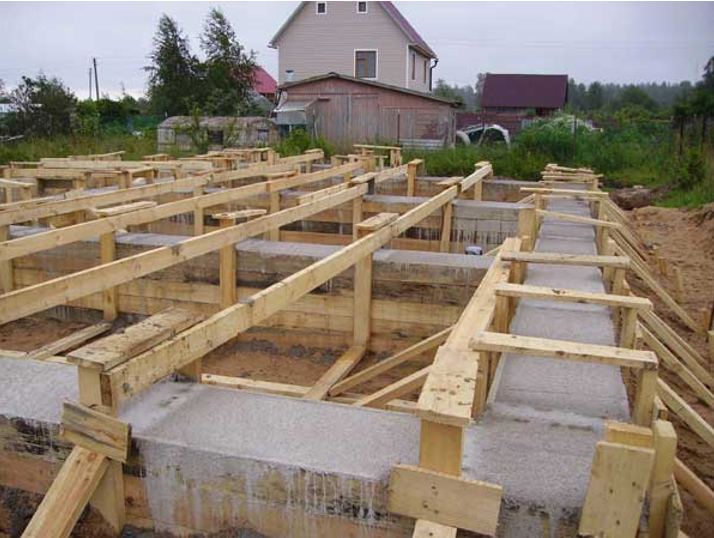

Заливка раствора

Бруски лучше с одного конца заострить, тогда они будут легко входить в землю. Для фиксации щитов опалубки на одинаковом расстоянии берутся скрутки из проволоки, подкосы, рамки, деревянные стяжки.

Совет. Вместо гвоздей при монтаже лучше использовать саморезы. Собранную на них конструкцию проще разбирать, ведь достаточно будет просто их вывинтить, а не разгибать, как в случае с гвоздями. Сбивать доски необходимо так, чтобы шляпки гвоздей (саморезов) были с внутренней стороны опалубки.

Финальный шаг монтажа деревянной опалубки — закрепление щитов в траншее при помощи распорок: деревянных кольев или брусков. После заливки и трамбовки бетон выдерживается в опалубке до двух недель, пока не затвердеет и наберется прочности. После конструкция демонтируется. Фанерная опалубка устанавливаются по схожему принципу.

Внимание! Съемную опалубку желательно изолировать от бетона специальными составами против сцепки материалов.

Технология установки

Технология монтажа довольно проста. Опишем ее поэтапно.

Этапы работы по сборке деревянной разборной опалубки:

1. Осуществляем расчет будущей конструкции фундамента.
2. Подбираем тип опалубки, осуществляем ее расчет, выбираем подходящий материал( ориентируемся на качество доски, ее прочность, размер доски и т.д.).
3. Размечаем землю и выполняем подготовительные работы. Готовим материал к сборке в щиты.
4. Раскапываем землю до нужной глубины.
5. Монтируем готовые элементы опалубки из пенопласта или другого материала на землю.
6. Укрепляем щиты опорами, для чего задействуем деревянные бруски.
7. Выставляем правильный уровень и проверяем качество работы.
8. При необходимости вставляем распорки между щитами.
9. Заливаем раствор.

Несъемная опалубка из пенополистирола

Технология предусматривает сборку щитов из деревянной доски. Лучше всего подходит порода твердых деревьев. Если опалубка монтируется в землю и является многоразовой, то ее надо обработать дополнительной защитой.

Гибкая доска тоже применяется, но реже. Гибкая опалубка требуется, когда нужна круглая или эллиптическая конструкция. В таком случае берется круглая заготовка и по ней загибается поверхность доски. Впрочем, подобные задачи осуществляются достаточно редко, а для заливки армопояса или чего-то подобного хватит и обычных решений.

Готовая монолитная опалубка монтируется либо вручную, либо механическим путем, для чего применяется захват монтажный для опалубки, а работу всю выполняет крановщик.

Это касается и несъемной опалубки для фундамента и других конструкций. Однако ее, в виду возможности монтировать в землю на глубине и относительной легкости, рабочие чаще собирают вручную.

к оглавлению ↑

Монтаж опалубки для фундамента (видео)

к оглавлению ↑

Время до снятия опалубки

Разберемся в том, когда снимать опалубку будет разумно и через сколько дней ее демонтаж уже никому не повредит.

Чтобы знать о том, когда снимать опалубку с фундамента, нужно ознакомиться со сроками застывания бетона и четко понимать, через сколько времени бетон полностью твердеет.

Расчет ученых доказывает, что через 2 дня после заливки завершается первый этап схватывания раствора и бетон переходит к твердению, то есть постепенному набору прочности. Это касается всех монолитных конструкций, от армопояса до ленточного фундамента. Также расчет говорит о том, что гибкая технология применения химических добавок может несколько сократить процесс застывания, но не сильно. Как правило, полностью бетон твердеет через 25-27 дней после заливки.

Вот вам и ответ на вопрос, когда снимать опалубку. Лучший вариант – снимать ее через 30 дней. Если сроки прижимают, то начинать демонтаж допустимо и на 20-22 день.

Очевидно, что для несъемной опалубки при заливке армопояса или любой другой конструкции эти ограничения не являются действенными. Однако бетон в них полностью застынет через те же 25-30 дней.

Как правильно произвести монтаж опалубки

Расчет и общие правила возведения

Устройство опалубки начинается с выполнения расчета, который сводится к определению количества применяемых материалов, для чего достаточно базовых математических знаний и обычного калькулятора. При выполнении деревянной формы, как правило, используются обрезные доски шириной до 15 см и толщиной до 4 см или фанерные листы – не толще 1,5 см. Влажность досок не должна превышать 22%, а щели между ними в собранном виде – 2 мм. Верхние края щитов в перспективе должны возвышаться над уровнем фундаментной ленты примерно на 6 см. Кроме того, с инженерной точки зрения во внимание нужно брать данные геологической и геодезической разведок – глубину промерзания почвы, ее тип на участке строительства, отметку залегания грунтовых вод.

Устройство съемной деревянной формы на грунте высокой прочности

Если почва прочная — фундамент льют прямо в землю

Наличие прочного грунта на участке сооружения ленточного фундамента отображается на технологии возведения съемной деревянной опалубки. Последняя устраивается только над поверхностью земли и представляет собой верхнюю часть формы, – нижней же является траншея с ровными стенками, закрытая со всех сторон гидроизоляционной пленкой.

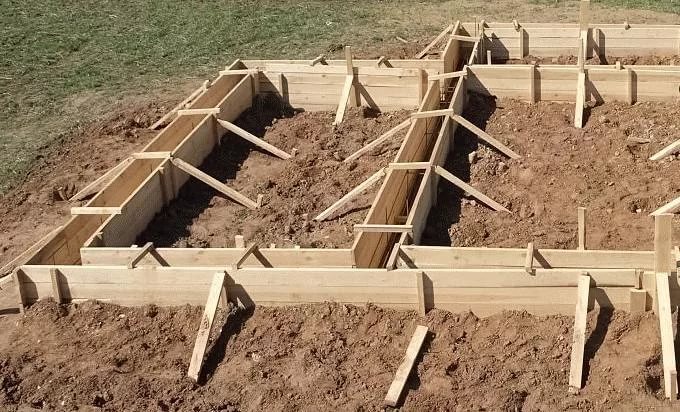

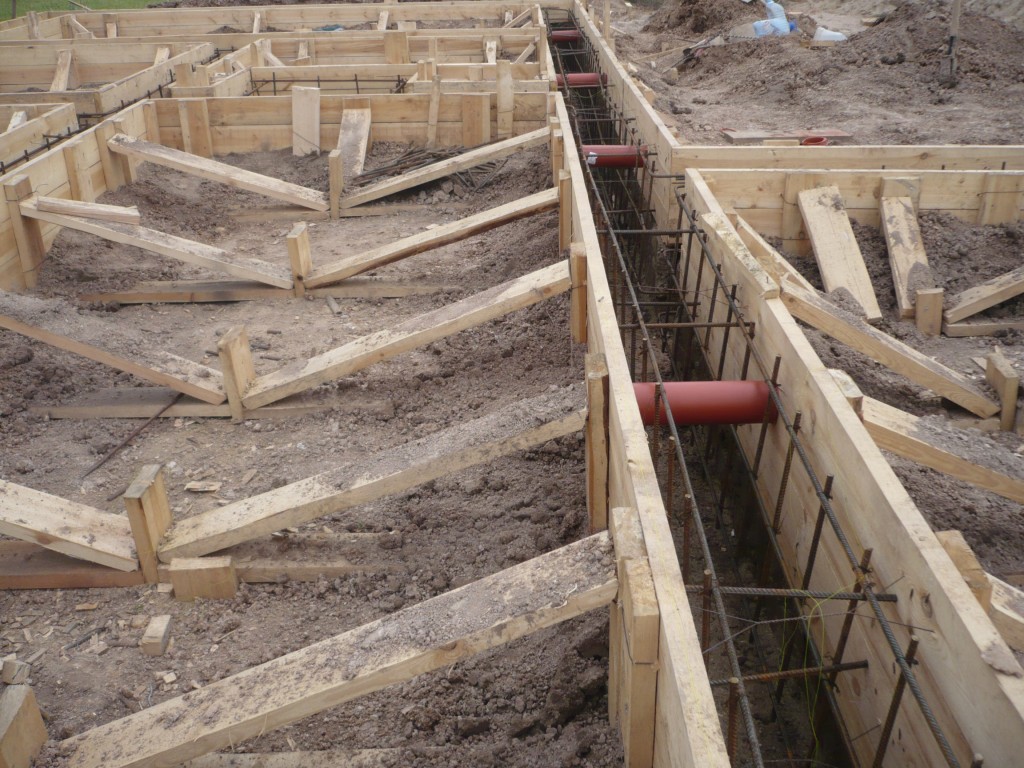

В процессе монтажа сначала сбиваются деревянные щиты, затем они устанавливаются на краях траншей, фиксируются гвоздями в местах своих поперечин к раскосам, а они, в свою очередь, крепятся к забитым в землю упорным кольям.

Возможна и такая конструкция – раскосы вверху упираются в заглубления, которые образовываются накладками, прибитыми к поперечным брускам. При выполнении работ необходимо следить за соблюдением определенных условий.

• Расстояния между раскосами, которые крепятся к поперечинам щитов, зависят от толщины последних, габаритных размеров ленты и, как правило, равняются 1 м. Для укрепления конструкции ее верхние края через каждые 0,7 м соединяются деревянными перемычками в виде брусков или планок.
• Установка опалубки осуществляется при одновременном контролировании положения щитов – они не должны гнуться внутрь или наружу, а также смещаться в сторону от вертикальной оси. На 1 м высоты опалубки допускается вертикальное отклонение до 0,5 см, максимальное смещение конструкции по оси – 1,0 см, локальная деформация при изгибе щитовой фанеры не должна превышать 0,2 см, досок – 0,3 см. Производить проверку нужно посредством строительного уровня длиной в 2 м.
• Важную роль при монтаже опалубки играют струны обноски, для которых в стенках выполняются специальные пропилы. С их помощью можно контролировать положение щитов.
• В завершение опалубка для ленточного фундамента с внутренней стороны покрывается гидроизоляционной пленкой или другим идентичным материалом. Чтобы избежать проблем при дальнейшем строительстве гидроизоляция производится с напуском за края щитов и на дно траншеи.

Устройство съемной деревянной формы в грунте с нестабильной устойчивостью

Схема обустройства опалубки для фундамента с вероятностью обрушения краев траншеи

Так как в случае с неустойчивыми грунтами существует реальная перспектива обрушения краев траншеи, она роется с откосами, при этом ширина дна должна позволять удобно выполнять монтажные работы.

При таком варианте деревянная конструкция строится по вышеприведенной схеме, но уже на всю высоту фундамента и с дополнительными упорными раскосами, крепящимися к опалубке в нижней части. В данном случае колья должны устраиваться на расстоянии от краев траншейных откосов в 1 м и больше.

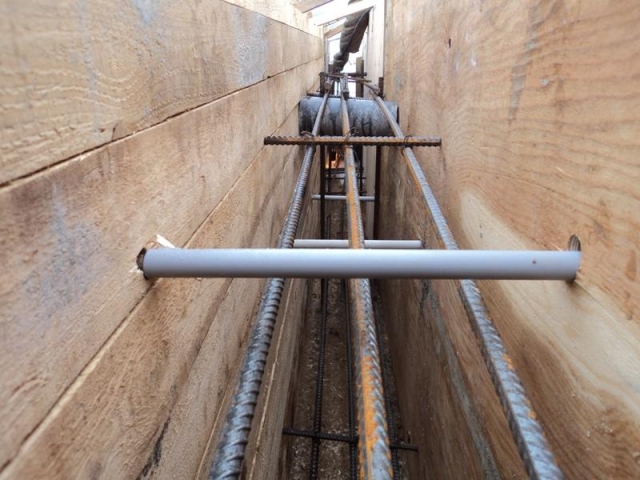

При устройстве ленточного фундамента в таких грунтах опалубка часто устанавливается на предварительно залитую бетонную подготовку, толщина которой составляет до 20 см. В дополнение, если сборка щитов осуществляется из фанерных листов и деревянных рам, противоположные стенки для надежности конструкции стягиваются резьбовыми шпильками.

С помощью последних, наружных гаек и внутренних трубок обеспечивается фиксированное расстояние между щитами, которое равняется ширине фундаментной ленты. Как правило, стяжки устанавливаются с шагом в 0,5 м.

Сооружение несъемной конструкции

Принцип строительства несъемной опалубки следующий: на дно траншеи устанавливаются пенополистирольные блоки, которые фиксируются между собой по методике «шип – паз», после чего в полость формы устанавливается металлическая конструкция из арматурных прутьев, связанных в узловых местах железной проволокой (метод сварки исключается). При устройстве конструкции таким способом производить вертикальную гидроизоляцию нет необходимости. Несмотря на дороговизну, установка данной опалубки имеет неоспоримые преимущества:

• изготовление по принципу конструктора выполняется достаточно быстро;
• гарантируется утепление фундамента как сверху, так и снизу;
• блоки исключают вытекание жидкости из бетонной смеси.

Кроме высокой стоимости несъемной опалубки, ее недостатком также является необходимость подгонки ширины ленты под размеры пенополистирольных блоков.

Применение комбинированного варианта

В последнее время комбинированная опалубка становится все популярней. Состоит она из съемной части и утеплителя в виде пенополистирольных плит, которые после формирования фундамента остаются в его конструкции. Установка щитов выполняется по вышеприведенным схемам, но с учетом толщины дополнительного барьера. В прочных породах в подземной части утеплитель фиксируется к стенкам траншеи гвоздями длиной в 20 см, а над уровнем грунта – саморезами со стороны опалубки без проникновения в фундамент. Для усиления конструкции в плиты устанавливаются так называемые зонтики и грибки, представляющие собой фасадные дюбели. При наличии неустойчивых почв опалубка устраивается вместе с утеплителем на всю высоту ленты.

Для каких построек подходит

Возведение ленточного фундамента позволяет построить дом любой формы и размеров. На нем можно монтировать конструкции из дерева, кирпича, газобетонных блоков, бетонных плит и других материалов.

Максимальное количество этажей здания зависит от конфигурации и типа выбранного основания. Для многоэтажных строений подойдет глубоко заглубленный монолитный ленточный фундамент. Небольшие летние домики, беседки и хозяйственные постройки можно ставить на мелко заглубленные конструкции.

Сборные основания сегодня все чаще используются при массовой застройке. На них легко и быстро удается поставить добротный коттедж с высотой до трех этажей. Он выдержит массивные стены из кирпича или бетонных плит.

Снятие

Многих строителей интересует важный вопрос – через сколько дней можно снимать опалубку? В этом деле обязательно нужно поймать подходящий момент, чтобы сохранить качество и целостность фундамента. Если это сделать раньше срока, то основание может быть повреждено. А вот если это будет сделано позже, то тут могут возникнуть некоторые сложности – доски будет очень тяжело снять, также при высыхании дерево сильно сжимается и оно может оказать сильное напряжение на фундамент.

Прежде чем снять опалубку стоит обратить внимание на несколько важных особенностей:

• в зависимости от погодных условий – температуры, уровня влажности, времени года, опалубку снимают через 2-15 дней. Важно чтобы бетонная основа полностью затвердела;
• если это осень или весна, когда наблюдается низкая температура, то времени на затвердевание бетона может уйти больше;
• снятие может проводится, когда между опалубкой и бетоном появились щели;
• как снять опалубку? снятие должно быть аккуратным, нельзя по фундаменту ударять, потому что это может привести к образованию трещин.

Видео: Деревянная опалубка своими руками от «А» до «Я»

Из каких материалов можно соорудить опалубку?

В частном строительстве опалубка для ленточного фундамента может сооружаться из влагостойкой фанеры, досок или ОСП. В качестве распорок и упоров застройщик может задействовать бруски из натурального древесного массива.

При сооружении ленточного фундамента своими руками застройщики чаще всего задействуют для опалубки щиты, выполненные из досок лиственных или хвойных пород. Чтобы предотвратить вытекание жидкого бетонного раствора, лучше использовать обрезные доски, которые имеют ровные грани, благодаря которым исключается образование больших щелей в собранных щитах. Если планируется устройство опалубки ленточного фундамента, высотою до 1,5м, то застройщик должен использовать доски, толщина которых не меньше 40мм.

В процессе сборки щитов, деревянные доски скрепляются друг с другом саморезами или гвоздями. Все щиты между собой фиксируются посредством деревянных брусьев, имеющих сечение 80ммх40мм либо 60ммх40мм. Если планируется построить массивное здание, для которого требуется фундамент глубокого заложения, застройщик должен задействовать при фиксации щитов брус с сечением от 50ммх100мм.

Если планируется изготовление опалубки из фанеры, то застройщик должен задействовать только те листы, которые имеют защитное покрытие, например ламинированное или выполненное посредством синтетических пропиток. Такой листовой материал будет стойко переносить пагубное воздействие агрессивных сред, в частности влаги, присутствующей в бетонном растворе. Толщина такой фанеры должна превышать 18мм. Застройщику предварительно придется изготовить деревянный или металлический каркас, к которому будут крепиться листы влагостойкой фанеры. В качестве крепежных элементов специалисты рекомендуют задействовать саморезы, так как при вбивании гвоздей можно столкнуться с определенными затруднениями.

Если застройщиком делается конструкция из ОСП, то ему следует для этих целей задействовать листы, толщина которых не меньше 18мм. В остальном монтаж опалубки для ленточного фундамента из таких панелей ничем не отличается от создания щитов из фанеры. Каждый застройщик должен самостоятельно для себя решить, из чего он будет делать опалубку. В этом вопросе ему необходимо руководствоваться как стоимостью расходных материалов, так и временем, которое потребуется на возведение такой конструкции.

Несъемный вариант опалубки

Несъемную опалубку монтировать намного проще, чем традиционную – в этом убедились все, кто только мог. Но, кроме этого своего достоинства, такая опалубка имеет еще целый ряд неоспоримых преимуществ – и самое главное из них состоит в том, что несъемная опалубка сама по себе создает еще и теплоизолирующий слой для фундамента. И да, снимать ее не нужно потом.

Итак, что представляет собой несъемная опалубка для фундамента? Это плиты или блоки, сделанные из пенополистирола. Они отличаются повышенной плотностью, а между собой крепятся специальными перемычками, периметральная же часть имеет замковые пазы. Вес одного такого элемента достигает всего полтора килограмма. А бетонная смесь в процессе заливки никуда не просочится – герметичность таких стыков высока.

Никаких подпирающих элементов здесь не нужно – это еще один достаточно весомый плюс. Ко всему такая опалубка позволяет легко обеспечивать правильность геометрических форм любого фундамента – даже сложной конструкции со ступеньками. А вот с внутренней части плит опалубки ставятся специальные пазики – именно они помогают бетонной смеси эффективно сцепляться со стеновыми поверхностями. Всего такая оградительная конструкция состоит из трех слоев – и ставится она за один производственный цикл. Материалы изготовления основания оказываются хорошо защищенными, теплоизолированными и не смогут разрушаться ни внешними атмосферными явлениями, ни водой. Это и гидроизоляция, и защита от грибка – ведь такие блоки прекрасно справляются с любыми деструктивными организмами, благодаря чему ни гнили, ни плесени на таком фундаменте быть не может. А служит такой фундамент более 80 лет – и это еще не предел.

В итоге все изготовление ленты оказывается предельно простым – между плитами опалубки заливается бетон и по необходимости заранее армируется. И после того, как бетонная смесь застывает, опалубка для фундамента из пенополистирола уже не снимается – они еще долгие десятилетия будут защищать фундамент от потерь тепла. А самое главное – возвести такой фундамент легко может даже самый далекий от строительства человек – все настолько просто, что многим напоминает обычный детский конструктор.

Единственное, что нужно сделать – это создать в бане хорошую дренажную систему. И без каких-либо проблем внутри такого фундамента создается и вентилирующая система, и прокладываются трубопроводы, и электропроводка.

В итоге фундамент для бани получается теплым, защищенными и экономичным – специальные исследования показали, что опалубка из пенополистирола в полтора раза ускоряет строительные работы, ее трудоемкость уменьшается на 40%, и 25% получается меньше сметных затрат на возведение нулевого уровня. Для любимой бани такой вариант – идеальный.

Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

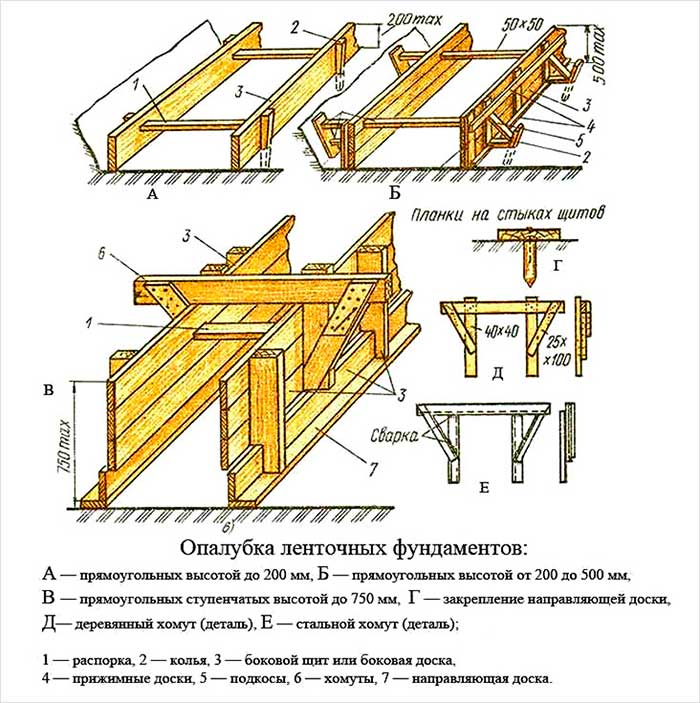

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

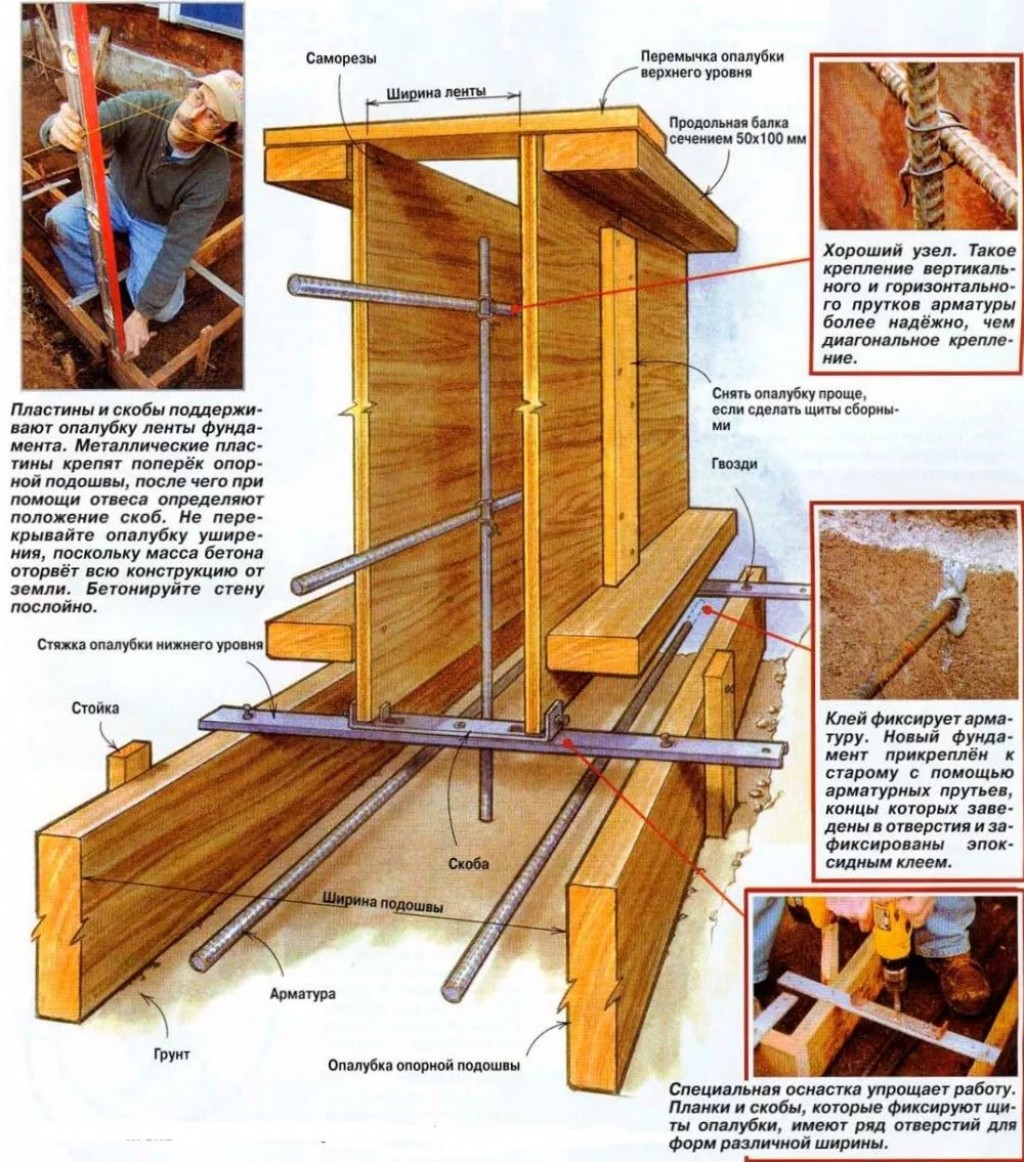

Пошаговая инструкция по сборке и установке опалубки для фундамента своими руками:

• на подготовленном ровном основании доски укладываются вплотную друг к другу;
• сверху накладываются поперечные рейки или бруски, которые будут соединять доски между собой, и фиксируются саморезами (расстояние между рейками – не менее 1 метра);
• вкручивать саморезы нужно с внутренней стороны, чтобы их шляпки утопали в доске, а концы торчали с другой стороны не менее чем на 1-2 сантиметра, эти кончики следует загнуть;
• готовые щиты монтируются на краю траншеи – вбиваются в землю при помощи заостренных соединительных брусков и крепятся к направляющим доскам проволочными скрутками;
• вплотную к щитам вбиваются дополнительные вертикальные колья, которые соединяются со щитами саморезами;
• вплотную к кольям крепятся горизонтальные (уложенные на землю) и диагональные распорки, которые с другой стороны фиксируются при помощи еще одного забитого в землю колышка;
• специалисты рекомендуют соединять щиты и между собой, используя дополнительные перемычки в верхней части, они не позволят конструкции разойтись в стороны при заливке бетонной смеси.

О том, как сделать деревянную опалубку для ленточного фундамента своими руками, смотрите в следующем видео.

Пошаговая инструкция по созданию ленточного основания для забора

Чтобы правильно выполнить все этапы работ рекомендуется заранее составить чертеж будущей конструкции, где будет подробно указано размещение, размеры всех элементов, типы материалов и другие величины. Схема позволяет увидеть, с какими трудностями придется столкнуться. При обнаружении ошибок можно будет исправить их еще на этапе проектирования.

Из инструментов, материалов понадобятся:

1. штыковая лопата;
2. уровень;
3. деревянные колышки и веревка;
4. доски, фанера, гвозди и молоток (для опалубки);
5. цемент, песок, щебень, вода (для раствора);
6. емкость и строительный миксер для ручного замеса или бетономешалка;
7. прутья арматуры;
8. столбы.

В местах установки калитки и ворот ленточный фундамент допустимо заменить столбчатым.

Определяем размеры, выбираем место

Перед началом строительства важно не забывать о требованиях СНиП об удаленности ограждений от построек, близлежащих участков, улицы. По возможности получите согласие соседей, чтоб избежать конфликтных ситуаций.

Если говорить о размерах ленточного фундамента (ширине, высоте, длине), то они подбираются индивидуально исходя из:

• типа почвы;
• глубины залегания грунтовых вод;
• вида секционного материала (большая ли будет нагрузка);
• количества ворот, калиток.

Стоит заранее выполнить точный расчет площади основания. В этом поможет следующая формула:

(k(n)*F)/(k(c)*R),

где k(n) — коэффициент надежности;

F — предполагаемая нагрузка на основу;

k(c) — коэффициент условий работы;

R — сопротивление почвы.

Такие данные можно найти в специальных таблицах. Если вы сомневаетесь в правильности расчетов, воспользуйтесь упрощенными версиями строительных калькуляторов.

Выполняем разметку

Это начальный этап работ. Площадка освобождаем от лишних предметов, мусора, растительности.

Отличным помощником при разметке станет лазерный уровень. Если же такого нет, то вертикальность углов придется проверять обычным уровнем.

Выполняем от угла ограждения. В этих местах вбиваем деревянные колышки. Затем монтируем их в точках, где будут устанавливаться столбы через каждые 2-2,5 метра. Между колышками вплотную натягиваем веревку.

Под ленту лучше сделать внешнюю и внутреннюю разметку, не забывая про отступ в 40-50 см.

Подготавливаем траншею

Траншея выкапывается вручную лопатой. Важно соблюдать, чтобы дно по всему фундаменту было одинаково ровным. Для этого грунт с высоких участков переносим на более низкие, чтобы не пришлось его вывозить.

Ширину ленты делаем на 20 см больше ширины будущего забора. Глубину подбираем исходя из особенностей почвы региона.

Чтобы нагрузка лучше распределялась по всей конструкции, в траншеи создаем песчаную подушку. Для этого на дно засыпаем слой песка в 10–15 см, разравниваем, увлажняем водой и трамбуем.

Подбираем правильно марку цемента

Надежность и долговечность фундамента напрямую зависят от качества и прочности приготовленного раствора. Поэтому не стоит экономить на бетоне, покупая товар у сомнительного производителя.

В зависимости от типа забора рекомендуем учесть:

1. Для ограждений из сварной сетки, профнастила, штакетника, возведенных на твердых почвах, достаточно марки М 100, 200.
2. Для тяжеловесных ограждений из кирпича, камня, с коваными элементами стоит использовать цемент марки М 250, 300, 400, 500.

На насыщенных влагой грунтах нужный вариант бетона — М 400 или М 500.

Оптимальная фракция щебня – 20-30. Песок лучше брать карьерный.

Рассчитываем количество бетона

Чтобы точно определить необходимый объем раствора, требуется величину сечения фундамента умножить на его длину.

Для замеса качественной смеси на 1 куб бетона необходимо:

• 340 кг цемента;
• 0,86 куб. м щебня;
• 1,05 куб. м песка.

Количество арматуры рассчитывается от ее диаметра.

Чтобы раствор быстрее твердел и был устойчив к морозу, в смесь добавляют пластификаторы.

Монтируем опалубку

Опалубка — щитовая конструкция, которая обеспечивает ленточному основанию аккуратную, ровную и прямую форму. Для изготовления допускается использовать куски досок, фанеры.

Высота опалубки должна быть больше глубины фундамента.

Части досок сбиваем между собой гвоздями. Щиты крепим по периметру траншеи, фиксируя распорками.

Пользователи часто ищут:

• Краска для металлического забора по ржавчине
• Установка металлического забора

Устанавливаем столбы

Еще на этапе проектирования ограждения рекомендуется определить, какой материал для опор будет применяться:

• дерево;
• кирпичная кладка;
• асбестоцементные, бетонные трубы;
• трубы из металлического профиля.

Подробное описание каждого из видов, поэтапную установку вы найдете тут:

Чаще выбирают профильные трубы сечением 60*60 мм. Перед монтажом их обязательно обрабатывают грунтовкой, красят для продления срока службы и защиты от коррозии.

Под каждый столб выкапываем ямку диаметром не меньше 20 см и глубиной от 1 м. Дно засыпаем слоем щебня, песка. Трубу фиксируем в яме. Вертикальность установки проверяем уровнем.

Делаем армирование траншеи

После крепежа опор переходим к армированию. Для этого подойдут прутки диаметром от 8 до 12 мм.

Опытные строители рекомендуют проволоку связывать между собой в балки, а не варить. При креплении методом сварки каркас теряет гибкость.

Дно траншеи перед укладкой каркаса лучше выстелить слоем кирпича.

Армированная конструкция состоит из 4 длинных продольных прутьев, что соединяются поперечно расположенными перемычками. Средний размер ячеек — 33*35 см. Для перемычек всегда берутся прутья меньшего диаметра. Количество, диаметр элементов определяется еще при разработке чертежа будущего ограждения.

Заливаем ленту

Выполняется 2 способами:

1. Беспрерывно. При заливке малой площади.
2. С технологическим перерывом. Применяется для укладки фундамента под длинные заборы. Бетон заливаем слоями по 20 см. Каждый слой трамбуем. Последующий заливаем после высыхания предыдущего.

Опалубку снимаем после полного затвердения ленты.  В теплое время года для этого хватит и 7–10 дней, в холодное придется подождать до месяца. Готовое основание обрабатываем горячим битумом. Выполняем обратную засыпку грунта.

Как провести работы

Собрать опалубку для фундамента своими руками возможно, но надо заранее приготовить материалы с крепежом. Проще всего использовать обрезную доску, из нее собирать конструкцию несложно даже если опыта в подобных работах нет. Приобретать не очень сырой пиломатериал.

Собрать щиты

Сделать заготовки, чтобы потом быстро собрать конструкцию на месте. Это упростит не только установку, но и демонтаж после высыхания бетона. Провести работу лучше заранее, сложить готовые модули под навесом или в сарае. Описание процесса:

1. Нарезать доску на куски. Делать длину щита от 2 до 3 метров, иначе он получится громоздким, тяжелым, переносить его придется вдвоем или даже втроем, что неудобно. Пилить паркетной пилой либо электрическим лобзиком.
2. Для поперечин удобнее применять брус сечением 20х40 мм или больше. Нарезать его так, чтобы перемычки получились длиннее на 20-30 см. Концы заострить, потом их удобно вбивать в землю, это упростит установку.
3. Положить доски на ровную поверхность, выровнять края. Выставить бруски, расстояние от краев от 15 до 20 см, между элементами делать расстояние от 70 до 100 см. Прибивать изнутри наружу, брус располагать с внешней стороны. Если использовать саморезы, закручивать по два в каждую доску. Следить, чтобы щели между элементами были как можно меньше.
4. Для дополнительной жесткости добавить диагональные раскосы. Просто закрепить их между основными стойками.

Совет!При использовании фанеры или других плит прибивать каркас по периметру, а также ребра жесткости посредине через 60-70 см, крепить изнутри.

Если пропитать внутреннюю часть готовых щитов антисептиком, они выдержат воздействие влаги и не деформируются. Делать это рекомендуют, если элементы будут использовать не один раз.

Установить конструкцию

Перед тем, как начать работу, натянуть шнур с наружной и внутренней стороны фундамента в качестве ориентира. Освободить пространство, чтобы обеспечить доступ к площадке. Начинать лучше с внутренней стороны, если сделать наоборот, придется переступать через наружную часть. Проводить монтаж так:

1. Вбить по шнуру по 2-3 колышка в качестве упоров. Располагать их так, чтобы они не совпали с брусками на щитах. Заглублять не меньше, чем на 40 см, тем самым придать жесткость.
2. Начать установку от любого угла. Выставить первый щит, аккуратно вбить колышки в землю, проконтролировать вертикальное положение. Ставить таким же образом, пока не будет закрыта вся сторона. Если остается небольшой кусок, лучше под него собрать щит точно по размеру, вставить не на углу, а где-нибудь посередине.
3. Стыки соединить кусками доски. Приставить с наружной стороны, вбить гвозди или вкрутить саморезы изнутри, так соединения будут прочными.
4. Укрепить углы. Использовать перфорированные крепления удобнее всего. Выбрать уголки со стороной не меньше 100 мм, выставить через каждые 20 см и закрепить. Дополнительно можно прибить диагональную распорку сверху.
5. После установки проверить положение, убедиться, что поверхность внутри ровная, а щиты стоят вертикально.

Крепить элементы изнутри не надо, это проще сделать потом. Они нормально держатся за счет колышков, вбитых в землю, ходить лучше аккуратно, не сдвинуть конструкцию, иначе придется выставлять все заново.

Укрепить опалубку

Чтобы не покупать слишком толстый материал для опалубки фундамента, проще выбрать доску немного тоньше, а потом усилить дополнительными элементами. Так экономятся деньги, перемещать щитовую конструкцию намного проще из-за небольшого веса. Проводить работу так:

Совет!Если высота опалубки больше, чем 120 см, лучше ставить два яруса раскосов в верхней и нижней части, чтобы обеспечить надежный упор.

После окончания этапа обязательно перепроверить положение конструкции. Уровнем проконтролировать вертикальность щитов, рулеткой измерить расстояние на всех участках. Слегка подергать раскосы, если какой-то держится плохо, дополнительно укрепить.

Пошаговый алгоритм сооружения опалубки для столбчатого фундамента почти не отличается от сооружения ленточной конструкции. Работа даже проще, так как несложно сразу сделать готовые короба, ставить их в нужном месте, а чтобы конструкция не сдвинулась, с каждой стороны достаточно вбить по одному колышку.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Несъемную опалубку для фундамента своими руками

Она возводится в несколько этапов.

После расчета необходимой мощности будущей опалубки, роется траншея.

Совет: оставьте запас от 1 до 2, 5 см между грунтом и будущей опалубки. Такой способ упростит монтаж.

Далее дно засыпается песком или щебнем и хорошенько трамбуется. Этот шаг делается, чтобы уменьшить потерю бетона.

Если Вы решили использовать армирование, то его нужно устанавливать на этом этапе.

Второй этап – возведение элементов опалубки

На данном этапе происходит формирование арматурного каркаса, если он используется. Кроме того возводится конструкция с выбранным материалом.

После этих этапов заливается бетон. Примерно через 25 – 30 дней можно будет начать строительство. За это время бетон схватиться и затвердеет и можно будет приступать к следующим этапам.

Минимизация расходов

Поскольку форма для фундамента ленточного типа, состоит из большого количества щитов, на их изготовление уходит очень много досок. Расход материала еще больше увеличивается при большой глубине залегания основания. Но правильно подойдя к строительству фундамента, есть возможность сократить траты. Основание заливают не сразу, а в несколько приемов. Тогда нужна не вся опалубка, а только часть деревянных щитов. Правильно залитый фундамент по такому методу не становится менее прочным.

Послойная заливка

Такой способ удобен, если нужно сделать высокий фундамент. Общую высоту основания делят на 2 или 3 части и изготавливают щиты опалубки по этим размерам. Заливку проводят в таком порядке:

1. Монтируют форму и вяжут арматуру для всего объема работы.
2. По высоте опалубки заполняют ее бетонным раствором.
3. Оставляют бетон на 8 часов. Затем удаляют поверхностный слой со всей площади основания. На верхней части ленты остаются неровности, улучшающие скрепление со вторым слоем бетона.
4. Спустя 72 часа форму демонтируют, поверхности очищают и закрепляют на следующем ярусе.
5. Заливают второй слой бетонного раствора.

Чтобы верхний ярус был установлен ровно, при заливке первого шпильки верхнего яруса размещают по уровню. Тогда вторым слоем опалубочные щиты упираются в них и немного заходят на первый слой бетона, охватывая его с обеих сторон.

Вертикальное деление

Фундамент делят на 2 или 3 части вертикально. Разрывы делают не в углах, а на ровных участках. Монтируют опалубку на том участке, где запланирована заливка. В местах, где она заканчивается, устанавливают торцевые заглушки. Внутри укладывают арматуру так, чтобы горизонтальные прутья выходили на участках стыка за пределы опалубки на 60 см или больше. Тогда при заливке следующей части арматуру привязывают к этим выпускам.

В установленную форму заливают бетонный раствор. Через 8 часов торцевую заглушку снимают и оббивают бетонный слой до щебня. Образовавшиеся выступы улучшают сцепление при заливке следующей части.

Как сделать конструкцию из досок

Форумчане советуют, как делать щиты для опалубки. Для сборки горизонтальных щитов рекомендуется использовать обрезную доску размером – 100х25 мм и 150х30 мм, а для вертикальных поперчен – брать брус 100х50 мм, упирая его в щит ребром.

Шаг установки вертикальных поперечен (брус 50х100 мм) — от 70 до 100 см. Для придания большей жёсткости опалубки, с каждой её стороны, горизонтально устанавливаются два бруса 50х100 мм, сверху и снизу.

При продуманном конструктиве и грамотном исполнении прочность досок данных типоразмеров достаточна, чтобы выдержать давление больших объемов бетонной смеси на стенки конструкции.

Выбирая доски для этой конструкции, необходимо сразу продумать вариант их дальнейшего использования. Т.к. опалубка под фундамент потребует не один куб, доски нерационально использовать только один раз. Чтобы доски после демонтажа остались «деловой древесиной», необходимо защитить их от прямого контакта с бетоном.
