Как рассчитать профнастил на крышу — правильная методика

Стандартный вес листов профнастила — от чего зависит и как рассчитать

В таблице весов приведены значения популярных типов оцинкованного профилированного листа не только в расчете на 1 м2, но и на квадратный метр полезной ширины.

Вес профлистов с полимерным покрытием ниже неокрашенного профнастила. Все из-за того, что указывается общая толщина листа. Как результат — металла в окрашенном листе толщиной 0,4 мм меньше, чем в оцинкованном. В таблице указан вес листов с нанесенным полиэстером (толщина покрытия — 25 мкм).

Вес листов профнастила — не фиксированное число. Его значение зависит от:

• толщины металла, из которого изготовлен профилированный лист — от 0,3 до 3 мм;
• толщины полимерного покрытия — от 25 до 100 мкм;
• ширины листа — от 800 до 1200 мм;
• высоты профиля (волны) — от 8 до 114 мм;
• длины проката — от 0,5 до 12 м.

Именно поэтому в расчетах учитывается не вес листа, а вес 1 м2.

Сами листы маркируют в зависимости от высоты и формы профиля:

• стеновой (С) — с трапециевидным профилем;
• несущий (Н) — с дополнительными ребрами жесткости;
• универсальный (НС).

Высота профиля в миллиметрах указывается цифрами рядом с буквенным обозначением — С8, Н57 и т.д. При этом некоторые типы листа взаимозаменяемы. Главное помнить, что чем выше профиль и толще лист, тем лучше несущая способность. Другими словами, стены или забор можно соорудить из несущего профлиста, а вот перекрытия из стенового — нет.

Полезная, или рабочая, ширина профлиста указывает на площадь, которая будет накрыта с учетом нахлестов. Этот параметр всегда указывается в характеристиках листов. Например, общая ширина профлиста НС44 1070 мм, а рабочая — 1000 мм.

Профнастил для забора

Перед расчетами необходимо определить:

1. Марку профлиста (от нее зависит его ширина).
2. Способ крепления листов.
3. Наличие между листами столбов и промежутков между ними.

Для обшивки стен листы профнастила рассчитываются с помощью общей площади обшиваемых поверхностей, из которой вычитается площадь окон, дверей и других проемов. Несмотря на знания геометрических формул, при самостоятельных расчетах могут возникнуть погрешности, которые приведут впоследствии к неправильной установке. Поэтому лучше доверить это специалистам. Они не только быстро и качественно рассчитают количество, но и подскажут, какие дополнительные элементы необходимо приобрести (коньковая планка, ендова, фартук для печных труб).

Распространенные виды профнастила и их применение

К примеру, профнастил с малой высотой профиля (10 мм) используется для покрытия сложных конструкций как для вертикальных, так и по горизонтальных поверхностей. Обычно и толщина листа этого типа профнастила тоже невелика, что существенно сказывается на легкости покрытия.

Профнастил с большой высотой волны – порядка 75 мм – применяется в основном для облицовки кровель и для несущих конструкций. Но несмотря на то, что вес такого вида профнастила также невелик, трапециевидная форма «волн» в его профиле обеспечивает надежную жесткость листа. Обычно профнастил с таким профилем укладывается на кровлях, где опорные точки достаточно удалены друг от друга.

Существует профилированный лист и с минимальной высотой профиля в 8 мм. Он предназначен для выполнения чисто декоративных функций. Вместе с тем особая форма «волны» профиля и в этом случае обеспечивает высокую жесткость материала. Из таких листов удобно устраивать заборы или облицовывать стены либо малые бытовые постройки.

Одним из самых популярных является профнастил С20. Технические характеристики профнастила С20 определяет сырье. Его производят из заготовки тонкого листа оцинкованного проката марки 01 и оцинкованного стального листа с цветным покрытием из полимера. Профнастил С20 широко применяется в строительстве.

Профнастил С8 используется для заграждений, временных и постоянных сооружений. Подробнее о технических характеристиках профнастила С8 написано здесь. Он легкий, тонкий и прочный.

Вес профнастила м2: каковы преимущества и как с ним определиться?

Как видно, тип листа профнастила существенно влияет на характеристику его веса: чем выше «волна» профиля и толщина листа, тем больше металла и защитного покрытия используется в производстве материала, тем больше его масса. Сегодня рынок производства металлопроката развивается качественно – следовательно, потребителям становятся доступны марки профнастила с максимально возможными показателями легкости сплавов и защитных покрытий.

Вес – это основное преимущество профилированного металлопроката как облицовочного материала. Например, средний вес квадратного метра профнастила составляет порядка 7-10 кг, тогда как для покрытия этой же площади понадобится 42 кг черепицы!

При своей легкости профнастил отличается немалой прочностью, а это значит, что несущие конструкции с его использованием не потеряют свойств жесткости и надежности. Покрытие кровли легким и прочным профлистом позволяет существенно экономить на размерах обрешетки и стропильной системы, на количестве материалов для поддерживающих крышу конструкций.

Ниже в таблице приведен перечень марок профнастила, применяемых при решении различных задач в строительстве, с диапазоном толщины и ширина листа, которым соответствуют значения по весу погонного метра материала и квадратного метра:

Если нужно рассчитать  вес листа профнастила самостоятельно, то существует множество калькуляторов для подсчета. К примеру, по этому адресу можно найти довольно простой калькулятор в виде стандартной формы с полями: поочередно пользователь выбирает вид металлопроката, вид профлиста, опцию расчета массы по площади либо площади по массе, марку материала, показатель площади либо массы и получает расчетное значение площади (массы) нажатием на кнопку «Рассчитать».

Полезным не только для расчета характеристик профнастила, но и других технических показателей может быть программа MasMat. Этот программный продукт свободно распространяется в интернете: по этому адресу можно найти бесплатную версию  Утилиту не нужно устанавливать, она запускается с exe-файла.

Меню программы предельно простое и интуитивно понятное:

1. Вначале необходимо в левой области выбрать интересующий материал. В нашем случае это «профнастил»
2. Затем в основной области последовательно выбрать марку профнастила и методику расчета (в примере выбран расчет по площади)
3. Для удобства ввода данных программа предлагает выбрать размерность вводимых величин в специальной шкале
4. Результат выдается автоматически

Программа MasMat для расчета профнастила

Как видно, оба способа расчета в результате привели нас к одному и тому же значению массы профнастила марки C21-1000-0,7 для покрытия площади в 10 м2.

Профилированный металлопрокат – очень популярный материал, используемый для облицовки вертикальных и горизонтальных поверхностей, кровель и несущих конструкций.

Основным преимуществом профнастила относительно таких аналогов как черепица или асбестоцементный лист является малый вес при высокой прочности и надежности. Следствием этого является простота перевозки материала, а монтаж профнастила своими руками не составит труда.

На сегодняшний момент рынок стройматериалов предлагает широкий ассортимент профлиста в различными характеристиками толщины, ширины и высоты профиля. Благодаря различным методикам расчета, а также детальным консультациям со специалистами компаний-поставщиков можно без особенного труда определить необходимое количество профлиста для конкретных целей строительства.

Видео о том, как рассчитать вес профнастила

Как рассчитать вес профнастила кровельного, оцинкованного и других видов в программе MasMat.

Самостоятельный расчет

Самостоятельный расчет

Всё же многие задаются вопросом, можно ли провести расчёт необходимого количества материала для кровли, не пользуясь при этом какими либо программными обеспечениямив принципе, в этом нет ничего особенно сложного и необычного, однако следует помнить, что точность расчётов в результате может быть несколько ниже. Однако для небольшой технической постройки, бани, гаража или маленького загородного домика, этого будет вполне достаточно, так как крыши, как правило, имеют совсем простую форму.

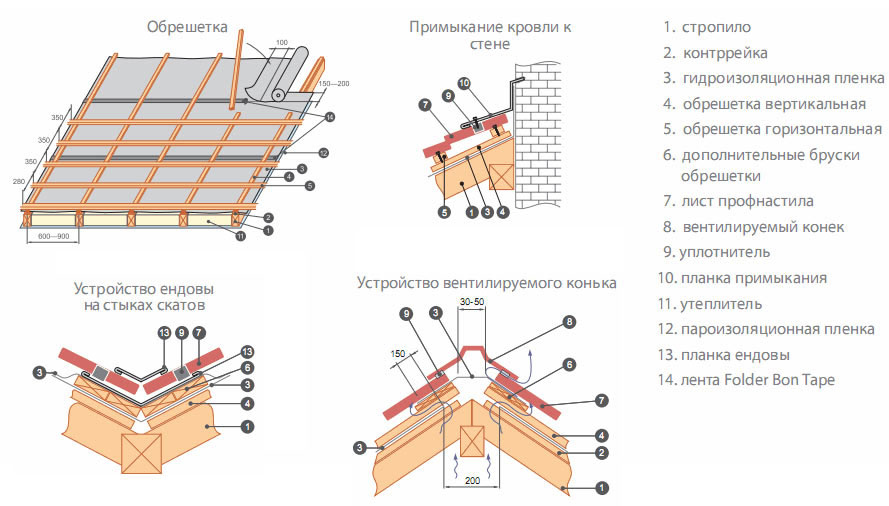

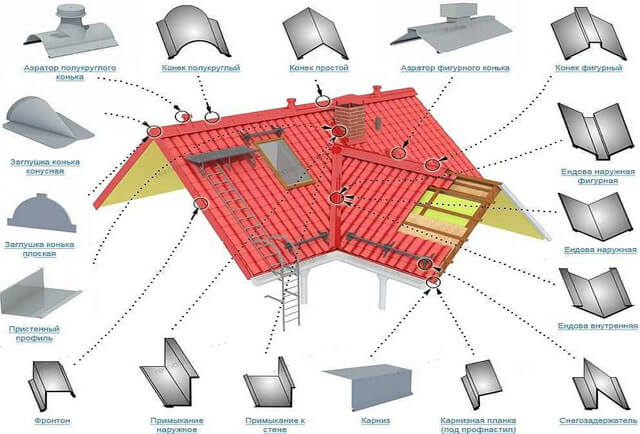

В первую очередь следует узнать, какие именно элементы крыши будут присутствовать в конструкции кровли и неизменно повлияют на расчёты.

Итак, какие же именно нюансы следует учитывать при расчёте:

• Уклон, то есть угол наклона кровли, свес кровли в положении относительно горизонта;
• Скат кровли, то есть наклонная поверхность, с помощью которой обеспечивается стекание воды;
• Конёк является горизонтальным внешним углом в виде ребра. Образуется конёк при пересечении скатов;
• Коньковая планка предназначена для перекрытия наружных переломов. Коньковая планка обеспечивает защиту от различных осадков;
• Заглушка конька предназначается для защиты подкровельного пространства от попадания влаги;
• Хребет крыши является внешним наклонным углом между несколькими скатами;
• Ендова, иначе называется разжелобком. Это внутренний угол при пересечении скатов;
• Щипец – внешний угол наклона между скатом и фронтом;
• Необходимая для отвода воды планка ендова;
• Образующиеся на пересечении скатов рёбра;
• Свесы и карнизы, то есть те края кровли, которые выступают за плоскость стен;
• Карнизная планка, которая необходима для того, что бы обеспечивать защиту лобовой доски и обрешётки от природных воздействий, а точнее осадков. Так же она направляет воду в сток к желобу;
• Торцы, то есть боковые стороны всех кровельных скатов. Планка торца применется для обеспечения защиты кровельной конструкции от разрушений при сильных порывах ветра;
• Место соединения кровельного материала и стены, называют примыканием. Планки примыкания необходимы для защиты элементов конструкции, в местах примыкания труб и прочих элементов, от проникновения осадков;
• Снегозадержатели, необходимые для обеспечения безопасного проживания в доме, в случаях, когда возможно схождение снежных масс с крыши, то есть в зимнее время года.

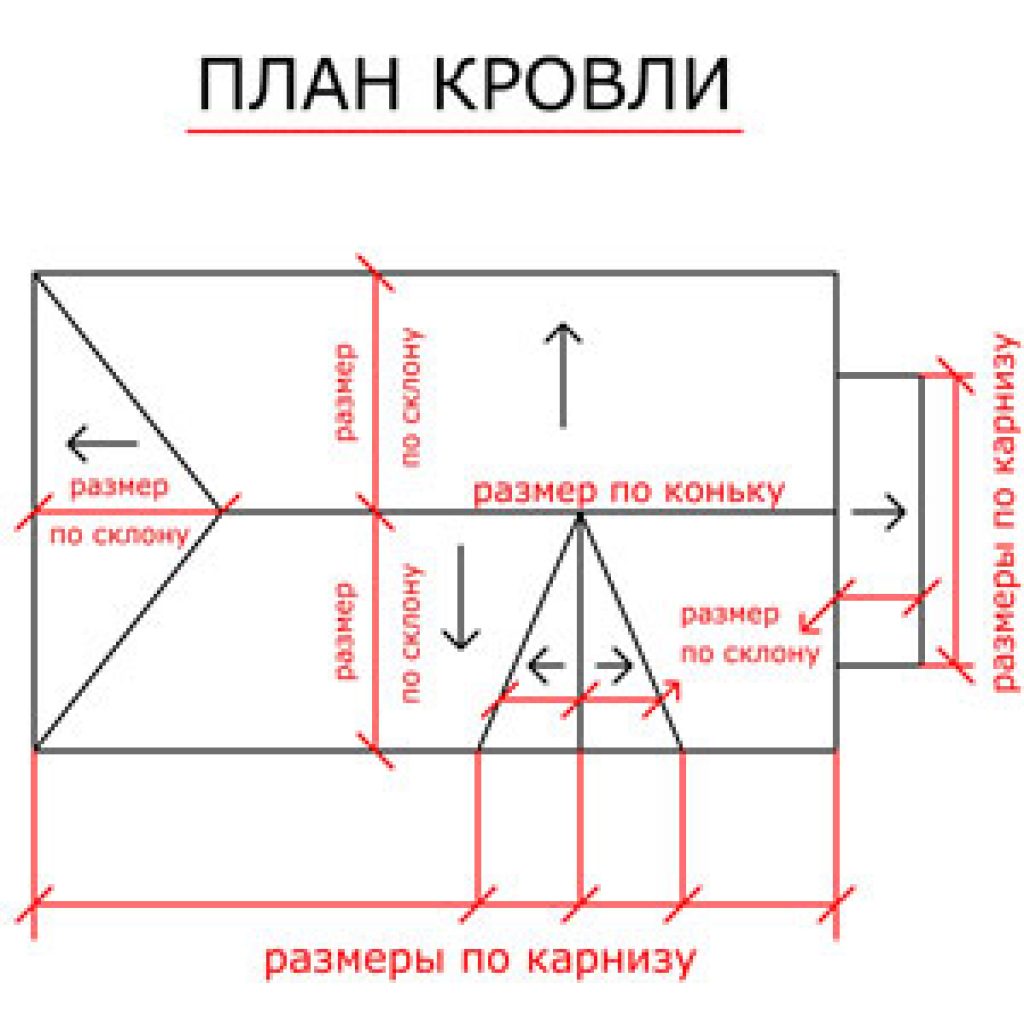

Разобравшись с основными элементами конструкции крыши, можно приступать к расчёту общей площади кровли, при этом, учитывая её форму. Разбиваем всю крышу на отдельные геометрические фигуры. Далее следует вычислить площадь каждой получившейся поверхности. После этого, необходимо сложить все полученные результаты.

Обратите внимание, что провести расчёт геометрических фигур не составляет особой сложности. Для этого требуется лишь знать, как находится площадь треугольников, прямоугольников, квадратов и прочих простейших элементов.

Так же определяются длины для различных перегибов, карнизных и торцевых свесов. Линии перегибов – это енды, коньки, примыкания, хребты.

Обращаем ваше внимание на то, что при вычислении необходимой площади стального кровельного листа, следует учитывать тот факт, что профнастил, по сути, имеет два значения. Первое – это полезная ширина, то есть рабочая. Она равна 1100 мм. А общая, то есть полная ширина листа составляет 1180 мм.

Рассчет количества кровельных листов

Следующим этапом становится определение количества листов кровельного металла. Расчёт производится следующим образом: длину всего ската делим на ширину (рабочую). Результат следует округлить в большую сторону. В то же время, делая данный расчёт, требуется учитывать перехлёст материала. Делается это следующим образом: из общей длины вычитают рабочую. Получается: 1180 – 1110 = 80мм.

Далее высчитываем необходимое количество листов в одном ряду, а так же и  их длину. Длина равняется сумме длин карнизного свеса, ската и вертикального перехлёста. При этом вертикальный перехлёст равняется 150 мм, а свес карниза должен быть не менее 50 мм. При этом, самой наименьшей длиной может быть длина в 500 мм, а наибольшей, то есть максимальной, — 6500 мм. Однако оптимальным считается вариант, который варьируется от 4000 до 4500 мм. Результативную длину требуется считать, учитывая попадания волн и перехлёсты.

Помните, что профлисты должны располагаться по горизонтали. Если не учитывать данный факт при расчёте, результаты окажутся неверными.

Следующим этапом является высчитывание различных доборных элементов, необходимых для установления кровли. Их стандартная длина составляет, как правило, 2 метра.В первую очередь складываются все длины скатов,  на которых будут устанавлив аться данные элементы. После результат делят на 1,9. Это с учётом нахлёста в 10 см.

Если ведётся расчёт для ендовы, то результат делится не на 1,9, а на 1,7. Нахлёст берётся не менее 30 см, а полученный результат требуется округлить в большую сторону.

Для начала кровельных работ так же требуется знать необходимое количество саморезов. Сделать расчёт довольно просто. На 1м? профлиста требуется около семи или восьми штук.

Обращаем ваше внимание на то, что для крепления стали следует использовать саморезы с резиновыми насадками.

Таким образом, нам необходимо умножить число 8 на полученную площадь. Результат и будет необходимым количеством.

Зная площадь крыши, делают расчёт не только кровельного материала, но и гидроизоляционной плёнки, утеплителя. Так же это поможет рассчитать, сколько стоит покрыть крышу профнастилом.

Подводя итоги, требуется отметить, что все самостоятельные расчёты необходимо проводить максимально точно. Это обеспечит быстрый и качественный монтаж. Не потребуется дополнительных расходов на  закупку дополнительного материала. Так же будет потрачено гораздо меньше времени, так не придётся ничего переделывать.

Расчет количества саморезов на 1мпрофилированного листа + видео урок

Нормы расхода профнастила на 1м2 — как рассчитать

Крепление профнастила на крыше саморезами: особенности и типы крепежной фурнитуры

Как правильно стыковать профнастил на крышу

При монтаже профнастила у неопытных людей может возникнуть целый ряд вопросов: как крепить, какой расход саморезов на 1 м2, как грамотно их выбрать. Постараемся ответить на данные вопросы.

Расход саморезов зависит от задач, которые поставлены перед вами, а как известно профилированный лист применяется для выполнения различных задач. Например, его используют для кровли, для отделки фасада здания, в качестве заградительного элемента и других целей. Во всех вышеперечисленных вариантах расход саморезов на профнастил будет не одинаков.

Климатические условия также влияют на расход. В районах с большими ветрами, серьезными осадками требуется более надежное крепление материала, следовательно, количество крепёжных изделий возрастет. Если вы проживаете в подобных районах, то не обойтись от крепления саморезов в низ каждой волны.

Обывателю тяжело понять, сколько саморезов на профлист будет израсходовано для крепления кровельного материала. Постараемся раскрыть эту тему подобнее.

Сколько саморезов для крепления профлиста необходимо для кровли?

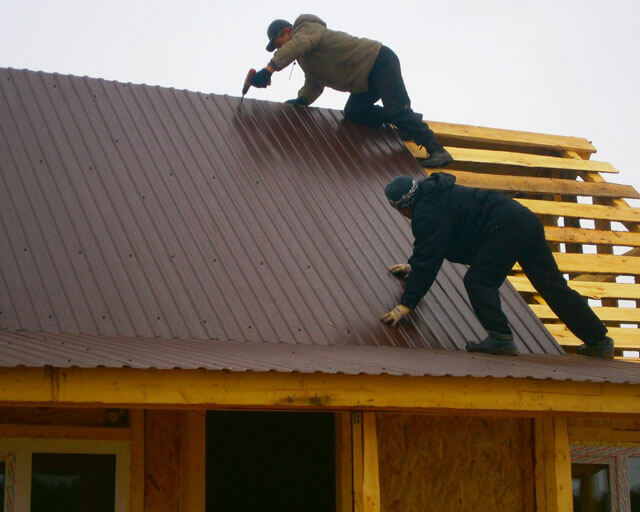

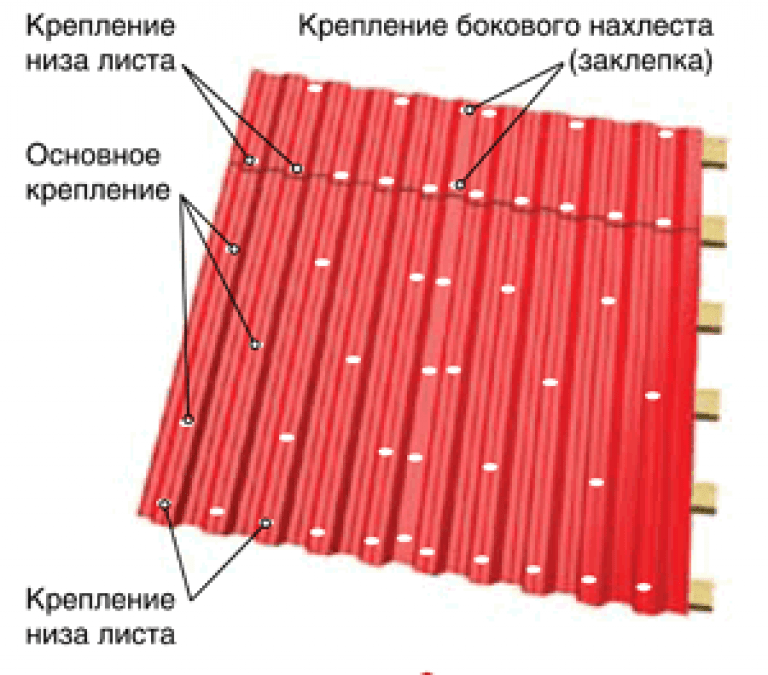

Установка профилированного материала начинается со стороны козырька, который является продолжением крыши. Мы уже говорили о креплении профнастила на крыше саморезами, почитайте об этом. Первый лист устанавливается в крайний ряд, соседний лист устанавливается внахлест на 20 см. Все листы кладут идеально ровно, и только после этого начинают применять крепёжные изделия с помощью шурупоперта, которые вкручиваются на деревянную обрешетку во все волны. Для более надежного крепежа применяются заклепки, в местах нахлеста.

После монтажа первых двух листов нижнего ряда начинают крепить первый лист второго ряда с левой стороны. Верхние и нижние листы крепятся в каждую волну (места нахлеста), промежуточные листы крепятся в разнобой (шахматный порядок), это позволит избежать перерасхода крепежных изделий. Однако нужно помнить, что саморезы не должны располагаться более 50 см друг от друга, особенно, если крыша имеет серьезный угол наклона.

Вышеприведенный материал позволит узнать о том, сколько саморезов на профнастил требуется.

Приведем пример: если у нас есть листы длинной 8 метров и шириной 110 см, с шагом обрешетки 50 см, то в нижней и верхней частях будут использованы 10 крепежных элементов, и еще 8 штук будет использовано посередине. Получается, что на каждый лист уйдет 18 саморезов. Теперь их количество умножаем на количество листов и получаем расход саморезов профлиста для кровли.

Не забывайте о том, что листы могут быть разных размеров, а также то, что угол наклона крыши может быть разным. Чем круче крыша, тем плотнее крепежные изделия. В этом случае расход саморезов на 1м2 профлиста будет увеличен, но без этого никуда.

Кроме этого на скатных крышах, а также на фронтальных свесах, кровельный материал должен быть прикреплен к каждому бруску деревянной обрешетки. Это, несомненно, отразится на расходе саморезов на профлист кровли.

Именно поэтому, понятие «норма саморезов на 1м2 профлиста» является не точным, т.к. все зависит от конкретных случаев, приведенных выше. Да, эти понятия можно усреднить, но в этом случае нельзя будет произвести точный расчет. Саморезы – это расходный материал, поэтому заказывайте их на 10% больше.

Расчет саморезов для профилированных листов на забор

Число лаг – это основной показатель будущего расхода саморезов для крепления профлиста. Если на заборе две лаги, то расход будет на каждую по 3 самореза. При большом кол-ве лаг будет возрастать число крепежных элементов.

Места прилегания листов должны быть закреплены. Если климатические условия оставляют желать лучшего, то потребуется значительно увеличить количество крепежных мест.

Расчет саморезов для профилированных листов на постройки

В местах нахлестов материал крепится в каждой волне, в любых других местах – через волну. Расстояние между крепежными элементами может доходить до 1 метра. Все зависит от специфики строения и, конечно, климатических условий. В районах с сильным ветром рекомендуем крепить материал в каждую волну.

Для подсчета общего числа крепежных изделий, достаточно выяснить, требуемое количество саморезов на один лист и умножить на общее количество профилированного материала.

Если брать среднестатистические показатели, то уходит 6-9 штук на 1 м 2

Как рассчитать профнастил на забор без помощи экспертов?

Для того чтобы поставить отличный, крепкий и привлекательный заборчик из профнастила, необходимо правильно рассчитать количество материала, который будет нужен при проведении работ. Именно от этого будут зависеть надежность самого ограждения, время, затраченное на весь строительный процесс, и финансовые расходы на доставку, подготовительные работы, монтаж забора.

Схема расчета установки забора из профнастила.

В нашей статье мы рассмотрим, какие именно факторы влияют на расчет комплектующих для ограждения, какой может быть стоимость сооружения такой конструкции из профлиста.

Факторы расчета: возводим новый забор

Чтобы рассчитать профлист, необходимый для будущей постройки и прочие комплектующие, необходимо в обязательном порядке учитывать некоторые факторы. Всегда помним, что любое ограждение – это индивидуальная конструкция даже при использовании стандартных материалов.

Но даже при самых простых формах ограждение будет состоять не только из профилированного листа, но и из опорных столбов и цемента для заливки опоры, поперечных рядов (лаг, которые придают конструкции дополнительную прочность и жесткость). Невозможны подобные конструкции и без ворот либо небольшой калитки.

Для ограждений используется стеновой профлист с высотой волны в десять-двадцать миллиметров, который может быть простым оцинкованным (самый дешевый вариант) либо с полимерным цветным покрытием на одной либо двух сторонах (стоимость поднимается примерно на сорок процентов).

Профнастил позволяет делать ограждения высотой до восьми метров, что не сказывается на прочности. Необходимы и лаги, количество которых может быть различным и на которые и будет крепиться профнастил, элементы крепежа: саморезы и стальные клепки для стыков.

Сколько стоит забор из профлиста?

Пример стоимости листов профнастила.

Итак, сколько же может стоить ограждение из профнастила? В первую очередь необходимо учесть длину будущего ограждения, высоту, тип конструкции (с фундаментом, без фундамента, комбинированные варианты).

Основные элементы, из которых будут складываться финансовые расходы:

1. Профнастил на забор, который может быть простым оцинкованным либо с полимерным покрытием. Лучше всего подходит ПС-10, ПС-20.
2. Лаги (поперечины). Эконом-вариант – лаги из дерева, наиболее прочный – из профильной трубы. Количество лаг, или рядов, зависит от высоты конструкции.
3. Фундамент под опорные столбы (можно и не делать, но с фундаментом будет более надежно).

Для примера рассчитаем материал для ограждения с высотой в два метра и длиной в тридцать погонных метров. Для того чтобы правильно рассчитать количество комплектующих, нам надо определиться и с конструкцией самого забора. В данном случае это будет простая ограда с опорными столбами, которые будут зацементированы в ямах.

Мы берем окрашенный профлист марки ПС-10, который идеально подходит для проведения таких работ. Общая ширина листа составляет 1180 миллиметров, а рабочая – 1140 миллиметров. При общей длине будущей постройки в тридцать погонных метров нам будут нужны двадцать семь листов. Вычисляем это таким образом: длину делим на полезную ширину и получаем значение в 26,32 листа.

Полученную цифру надо округлить в большую сторону, то есть мы получаем двадцать семь листов. Общая площадь этого изделия будет равна 63, 72 квадратных метра, которая вычисляется так: количество листов умножается на общую ширину и на высоту будущего ограждения.

Теперь нам надо рассчитать количество труб для опорных столбов, мы берем трубу с сечением двадцать на сорок миллиметров. Нам понадобятся тринадцать столбов по два метра восемьдесят сантиметров, то есть 36,4 м погонных. Вычисляется это таким образом: длина будущей ограды (тридцать погонных метров) делится на длину одного пролета (два с половиной метра).

Мы получаем значение в двенадцать пролетов, то есть столбов нам понадобится на один больше – тринадцать штук.

При покупке лучше всего сразу попросить продавца нарезать столбы, что снизит стоимость доставки и уберет необходимость самостоятельной резки труб на участке (то есть нам будут не нужны некоторые инструменты).

Пример расчета листов профнастила на забор.

Для лаг (поперечин) лучше всего брать профильную трубу с сечением двадцать на двадцать миллиметров. Нам будет надо три ряда лаг (так как высота забора составляет два метра). Общее количество вычисляем таким образом: тридцать погонных метров (длину забора) умножаем на три (количество рядов) и получаем количество лаг – девяносто погонных метров материала.

Для крепежа опорных столбов нам будут нужны два мешка цемента, песок и гравий. Для крепления профнастила – кровельные саморезы из расчета до восьми штук на один квадратный метр.

Теперь вычисляем общую стоимость при помощи обычного калькулятора:

• профнастил на забор – примерно 14 450 рублей;
• профильная труба для поперечин – до 4800 рублей;
• труба для опорных столбов – до 2 590 рублей;
• цемент, песок, гравий – от 800 рублей;
• саморезы, стоимость которых может быть различна.

Стоимость доставки заказа будет зависеть от километража и того, кто ее осуществляет (продавец либо покупатель).

Как мы можем убедиться, расчет изделий под забор из профлиста можно сделать, воспользовавшись обычным калькулятором: никаких сложных формул и расчетов тут не ведется. Но при проведении вычислений надо учесть все указанные выше факторы, которые помогут сделать этот процесс более точным.

Порядок расчета

Определение прочности покрытия

Прочность кровли зависит от:

• Толщины металла
• Высоты профиля (35-44 мм)

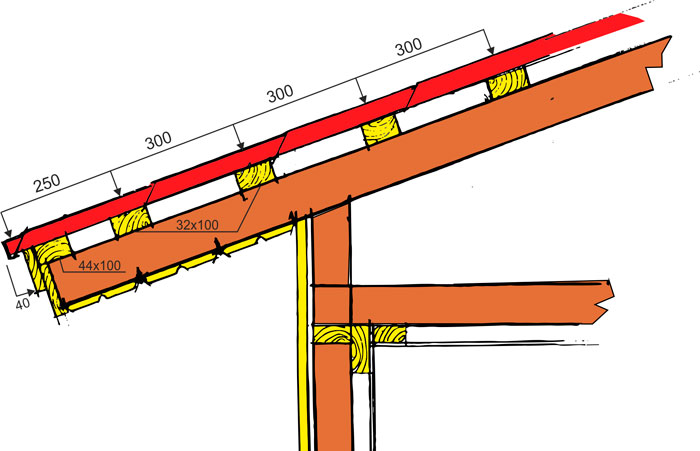

• Шага обрешетки

При этом рассчитать профнастил несложно, так как прочностные характеристики указывает в технической документации к продукции производитель, а допустимая нагрузка для различного шага обрешетки рассчитывается по специальным таблицам. Расстояние между опорными брусьями позволяет выбирать более или менее прочный профлист.

Программа «Профлист» предназначена для расчета профилированных настилов по прочности и по устойчивости стенки гофра. Расчет производится на основании раздела 25 Пособия к СНиП II-23-81* «Стальные конструкции».

При расчете также необходимо принимать во внимание те факторы, которые влияют на работоспособность и долговечность покрытия. Среди них:

• Осадки в виде дождя и снега
• Ветровая нагрузка
• Перепады температур
• Вредные химические выбросы в атмосферу
• Солнечная радиация
• Влажность воздуха снаружи и внутри помещения

СОВЕТ! Решение в пользу более частой обрешетки, и, за счет этого – профнастила с меньшими прочностными характеристиками, в большинстве случаев оказывается более экономически оправданным. Это связано с тем, что стоимость расходуемых пиломатериалов окажется ниже разницы в цене между листами разной толщины

Расчет длины листа

На то, как рассчитать профнастил по вертикали ската, влияют два фактора. С одной стороны, специалисты рекомендуют выбирать такую длину листа, чтобы он укладывался от конька до свеса без стыков. Это понятно – меньше соединений – ниже вероятность возникновения протечек. С другой стороны, если скат достаточно длинный – работа с профилем осложняется, поскольку повышается его склонность к деформациям из-за перегибов при переноске, труднее выполнять монтажные операции. В среднем оптимальной считается длина листа до 6 м. В случае, если профнастил перекрывает весь скат – вопрос расчета не стоит, если же предполагается несколько вертикальных рядов – применяется формула:

N= (A+B)/D, где:

А – длина ската

В – выступ за обрез карниза 50 мм

D – длина листа

N – количество листов

Затем к полученной величине следует добавить:

N1= N + N*C/D

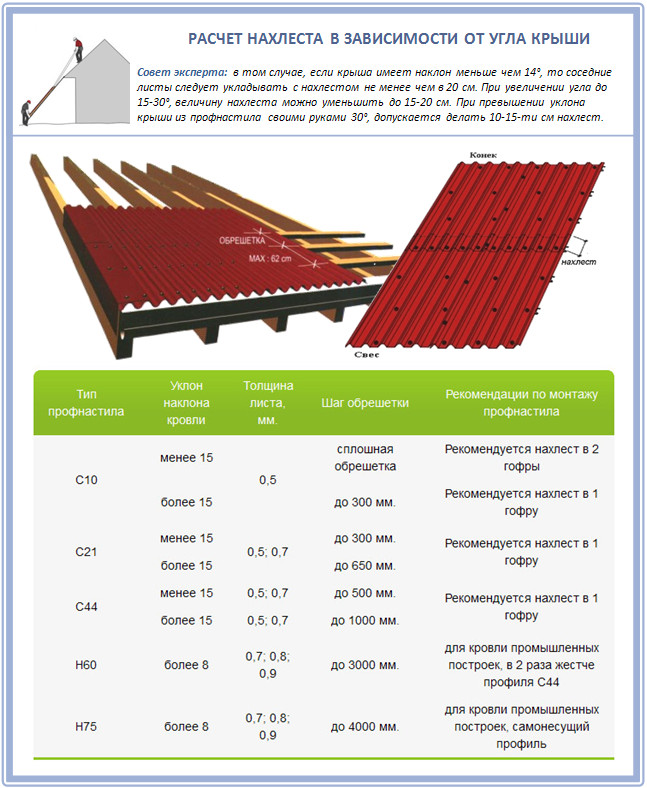

С – Захлест листов, у разных производителей он колеблется в пределах 150-200 мм

Например, при длине ската 8 м и выбранной длине листа 4,5 м расчет будет выглядеть следующим образом: N = (8000 + 50)/4500  = 1,79, при округлении до целого получаем 2 листа. Поскольку на 2 листа по вертикали приходится один захлест, прибавляем сюда и его: N1=2+ 2*150/4500. Однако, за счет того, что при округлении образовался запас порядка 0,2 длины листа, что при длине 4500 мм равняется 900 мм, конечная цифра не изменится, и необходимое количество листов по вертикали останется равным 2.

Расчет числа листов по ширине

В среднем этот подсчет совсем несложен – длина ската по горизонтали делится на рабочую ширину листа (следует не забывать о величине захлеста листов, который входит в полную ширину) и добавляется по 50 мм на карнизные выступы. Для кровель сложной конфигурации каждый скат рассчитывается отдельно. При этом иногда допускают следующую ошибку: остатки листов, которые требуют резки (при устройстве коньков и ендов) учитывают для применения на других участках кровли. Но, хотя профлист и не является горизонтально ориентированным (может укладываться как справа налево, так и наоборот), направление всех листов на скате может быть только одно, поскольку полки замка (нахлеста) на разных краях имеют разную ширину (с отличием не менее 2 мм). Поэтому остаток листа может быть использован только на скате с противоположным направлением укладки. На практике же количество необходимого материала округляется до целого в большую сторону.

Комплектация

Помимо собственно листа следует не забывать также и о различных комплектующих, в число которых входят:

• Коньковая планка
• Разжелобная планка
• Торцевая планка
• Ендова
• Карнизная планка
• Фартук для печных труб
• Планка примыкания

Также необходимо рассчитать количество крепежа (5-7 саморезов на лист) и уплотнительной ленты, если устанавливается несколько вертикальных рядов.

Инструкция о том, как рассчитать количество профнастила не является особо сложной. Поэтому выполнить эту процедуру самостоятельно не составит труда, если все же затруднения возникнут – осуществить ее поможет консультант фирмы-продавца, ведь это – в его интересах.

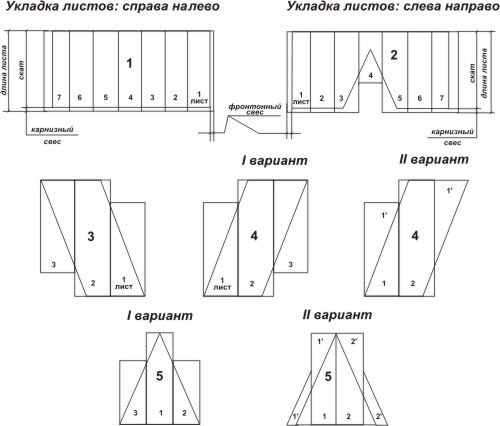

Принцип расчета профнастила для сложных крыш

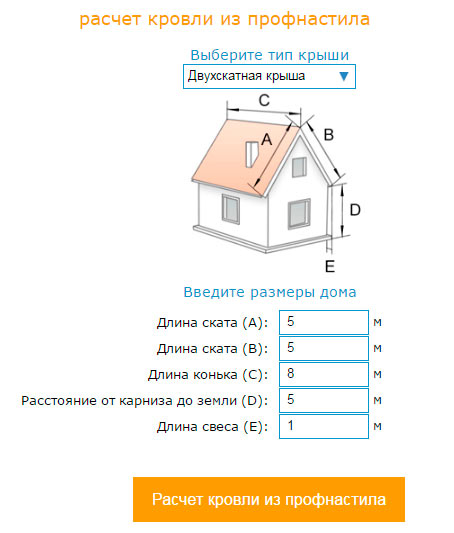

Для сложных видов крыш расчет профнастила обычно проводят с помощью специальных программ (методик). Общий принцип расчета остается прежним — для каждого ската количество листов считается отдельно. Для этого делают их чертежи (в общем для всех масштабе), и «разбивают» каждый элемент на простые фигуры.

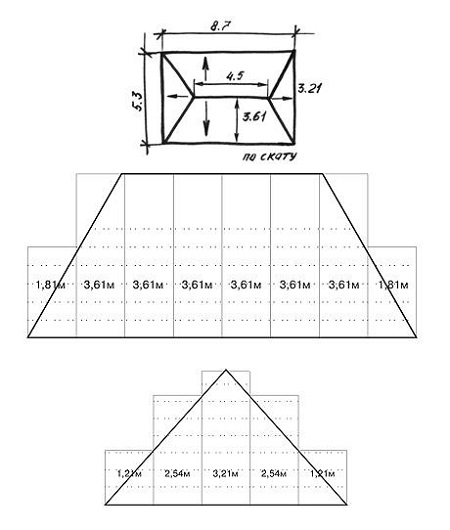

Для симметричных четырехскатных, шатровых и вальмовых крыш скаты имеют правильную форму в виде равнобедренных треугольников или трапеций. Асимметричные крыши и сложные кровли с ендовами (разжелобками) могут иметь скаты в виде неправильных треугольников и параллелограммов.

Трапеция или параллелограмм:

• Фигуру делят на прямоугольник и два прямоугольных треугольника.
• Количество профнастила для прямоугольника рассчитывают путем деления основания на рабочую ширину листа, а далее по описанному выше алгоритму.
• Основание прямоугольного треугольника делят на отрезки, равные рабочей ширине листа, и от каждой точки отбивают перпендикуляр. Длина первой полосы профнастила равна катету (такая же как у прямоугольника), длина каждой следующей полосы определяется по точке пересечения перпендикуляра с гипотенузой.

Треугольники:

• От вершины, что у конька, к основанию опускают перпендикуляр (это длина первой полосы). Откладывают по основанию вправо и влево половину рабочей ширины профнастила.
• От границ первой полосы по основанию делают отметки с расстоянием друг от друга, равным размеру рабочей ширины. От каждой точки отбивают перпендикуляры к стороне треугольника. Каждая точка пересечения будет задавать длину следующей полосы.

Результаты расчетов всех скатов крыши суммируют. Определяют количество листов профнастила для каждого размера длины и формируют заказ.

Примечание. Расход кровельного материала для симметричных видов крыш можно оптимизировать за счет использования части обрезков на противоположном скате такой же формы.

Как самостоятельно рассчитать количество материалов для крыши из профнастила?

Если вы ведете строительство или ремонт своего дома и хотите во всех строительных нюансах разобраться сами, мы предлагаем вам изучить нехитрую технологию расчëта кровли. Ту самую технологию, которую используют все менеджеры во всех кровельных фирмах Екатеринбурга.

Расчëт кровли мы будем производить в данной статье, ориентируясь на материалы, которые есть на нашем складе в наличии. А это несколько цветов металлочерепицы и профнастила разных длин + теплоизоляция, доборные элементы и другие важные элементы кровельного пирога.

Итак, приступим к изучению нехитрой технологии расчета кровли из кровельного профнастила.

А технология, действительно, нехитрая.

Чтобы вам было удобнее, мы не просто расскажем, как точно посчитать расход материалов для кровли. Но и рассчитаем сразу на примере простой двухскатной крыши.

Крепление профилированных листов

По окончании сооружения обрешетки, можно выполнять монтаж профнастила. Начинать укладку можно с любого удобного торца. Первый лист должен располагаться накрывающей стороной к торцу. К укладке первого изделия нужно отнестись предельно ответственно, так как от правильности его установки зависит точность расположения на скате собранного из профлистов «прямоугольника».

Для крепления листов применяются специальные саморезы размерами 4,8×29 или 4,8×35 мм, которые имеют уплотнительную прокладку из ЭПДМ-резины и окрашены в тот же цвет, что и профлист. После прикручивания прокладка должна быть слегка сжата.

Рисунок 12. Правильное крепление профлиста саморезами

При монтажных работах учитывайте, что накрывающая и накрываемая сторона профилированных листов отличаются размерами или формой:

• С-10, С-20 и НС 35 – на накрываемой стороне имеется капиллярная канавка.

• С-21, Н-60 и Н-75 – гофра с накрываемой стороны короче на 2-3 мм.

Рисунок 13. Пример накрываемой и накрывающей стороны с разными размерами

Величина поперечного и продольного нахлеста листов определяется в зависимости от угла наклона ската:

• до 15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;

• более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.

Рисунок 14. Зависимость величины поперечного нахлеста листов и шага обрешетки от уклона скатов

При креплении профнастила к обрешетке саморезы вкручиваются в нижнюю гофру, а в местах нахлеста листов – в верхнюю. Крепление на продольных стыках необходимо для защиты от срывания боковым ветром и для придания поверхности кровли однородного внешнего вида. Для этого применяются саморезы 5,5×19 мм.

Рисунок 15. Правильное крепление на продольном стыке листов с капиллярной канавкой (справа) и без нее (слева)

При уклоне крыши менее 12° продольные и поперечные стыки профнастила дополнительно герметизируются кровельным герметиком, допускается применение бутил-каучуковой ленты или шнура. Листы с низким профилем рекомендуется укладывать с нахлестом в 2 гофры при продольной состыковке.

Профнастил НС35 Grand Line (GL35), Drap, серый антрацит (RAL 7016) 0,45 мм Обладает повышенной прочностью и строгими формами, которые будут одинаково хорошо смотреть… От руб/м² Подробнее © СтройПартнер | Профнастил С10 Grand Line (GL10), Drap, серый антрацит (RAL 7016) 0,45 мм Экономичный профиль с минимальной высотой ступени подойдёт для небольших кровель или устро… От 608 руб/м² Подробнее © СтройПартнер | Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 мм Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил… От 1119 руб/м² Подробнее © СтройПартнер | Профнастил Н60 Grand Line (GL60), Satin, мокрый асфальт (RAL 7024) 0,5 мм Оптимальный материал для кровли промышленных объектов и других сложных кровель благодаря о… От 733 руб/м² Подробнее © СтройПартнер | Профнастил С20 Grand Line оцинкованный (GL20), сталь 0,35 мм Популярный вид профнастила для частного коттеджного строительства, оптимальное сочетание п… От 362 руб/м² Подробнее © СтройПартнер | Профнастил С21 Grand Line (GL21), Полиэстер, зеленый мох (RAL 6005) 0,45 мм Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил… От 571 руб/м² Подробнее © СтройПартнер | Рекомендуемые товары из нашего каталога:Профнастил НС35 Grand Line (GL35), Drap, серый антрацит (RAL 7016) 0,45 мм Профнастил С10 Grand Line (GL10), Drap, серый антрацит (RAL 7016) 0,45 мм Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 мм Профнастил Н60 Grand Line (GL60), Satin, мокрый асфальт (RAL 7024) 0,5 мм Профнастил С20 Grand Line оцинкованный (GL20), сталь 0,35 мм Профнастил С21 Grand Line (GL21), Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Регионы снеговой и ветровой нагрузки

Программы для расчетов количества материала

Чтобы провести расчет профлиста на крышу, можно воспользоваться соответствующими программами, которые имеют следующие достоинства:

1. Очень быстрое проведение расчетов;
2. Возможность определения каждого всех параметров кровельного покрытия;
3. Возможность сравнения отдельных элементов кровли еще на этапе проектирования;
4. Возможность проведения расчетов для крыш сложнейшей конфигурации.

Хорошая программа для расчета крыши из профнастила позволяет подобрать наиболее подходящее расположение листов и способ их крепления. При использовании листов разного цвета программа позволит скомпоновать их с максимальной реализацией декоративных свойств.

Технология укладки

Профнастил – современный кровельный материал, который используется для перекрытия крыш с уклоном от 8 градусов. Технология укладки материала зависит от угла наклона скатов конструкции. Монтаж листов выполняют внахлест, чтобы обеспечить герметичность стыков. Учитывая легкий вес профлиста, крыша с таким покрытием обладает высокой парусностью и испытывает интенсивные ветровые нагрузки, поэтому шаг между саморезами не должен превышать 50 см. Профнастил укладывают следующим образом:

1. Скатные крыши начинают перерывать с нижней части торца, укладывая первый лист с выступом 2-3 см.
2. Выполняя укладку, верхний ряд всегда укладывают на нижний, чтобы не допустить затекание талой или дождевой влаги в стыки.
3. Горизонтальный минимальный нахлест между листами составляет 10 см, что составляет 1 волну. Чем меньше уклон крыши, тем больше делают нахлест.
4. Вертикальный нахлест между листами делают 20-25 см.
5. Если угол наклона скатов крыши меньше 15 градусов, вертикальные и горизонтальные стыки обрабатывают герметиком на силиконовой основе, чтобы надежно герметизировать швы.
6. Каждый лист закрепляют к нижней и верхней рейке обрешетки в каждом волне, остальные саморезы вкручивают в шахматном порядке так, чтобы максимальное расстояние между ними не превышало 50 см.
7. Крепежные элементы вкручивают в нижнюю часть волны, прилегающую к обрешетке, чтобы при появлении ветровой нагрузки не возникал эффект рычага.
8. На соединение скатов устанавливают коньковый профиль, фиксируя деталь саморезами в каждой волне.

Схема укладки профнастила

Способ крепления профнастила

Расчет необходимого количества материала

Существует 2 способа узнать о том, сколько нужно профнастила для кровли: самостоятельный расчет и электронный (с помощью специальных компьютерных программ).

Стоит заметить, что компьютерный метод имеет некоторые преимущества по сравнению с самостоятельными расчетами:

Оптимальная длина листов профнастила должна соответствовать длине и даже несколько ее превышать.

1. Полученный результат будет максимально точным.
2. Возможность расчета самых сложных конструкций.
3. Можно рассчитать не только общую площадь, но и уклон крыши, нахлесты.
4. Подсчет необходимого количества профлистов для нескольких крыш сразу, при этом можно выбрать некоторые из элементов кровли. Данная функция программы позволяет примерить каждый из полученных вариантов крыш, изменить параметры тех или иных элементов, а в конечном итоге подобрать наиболее подходящий вариант.
5. В программах существует опция выбора цвета и фактуры профлистов на крышу, что дает возможность чередовать квадраты или полосы.

Несмотря на то что электронная программа имеет ряд преимуществ, нет особого смысла использовать ее при подсчете кровли на крышу, например, маленького дачного дома. Есть нужда в ее использовании при расчете количества профлистов на крышу больших зданий сложных конструкций.

Программа для расчёта профнастила на крышу

Если определить количество материалов для одно- и двускатной крыши не составляет труда, то при расчёте четырёхскатных (вальмовых, полувальмовых), шатровых и прочих сложных крыш лучше обратиться за помощью к специалистам. Но можно воспользоваться и специальными программами. Это поможет избежать ошибок, связанных с недостачей или перерасходом профлистов и других комплектующих.

Сложные шатровые крыши требуют точных расчётов всего кровельного покрытия: плоских и округлых частей

Таких онлайн-программ в интернете много, все они с той или иной погрешностью справляются с поставленной задачей (например: программа «Кровля Профи»; онлайн-калькуляторы подробного расчёта разных видов кровли ПО «Эталон», Stroy-Calc, справочный портал «Калькулятор» и другие). Каждую программу обслуживает опытный инженер, который при необходимости вносит нужные коррективы. Удобство заключается в том, что роботизированный помощник моделирует кровлю по заданным размерам, учитывая и сводя множество факторов в рамки принятых строительных норм.

Фотогалерея: примеры программ и онлайн-калькуляторов для расчёта в строительстве

«Кровля Профи» является самой простой и удобной в использовании программой по расчёту покрытия из профнастила Справочный портал «Калькулятор» поможет быстро рассчитать нужное количество материала для покрытия крыши Калькулятор разных видов кровли ПО «Эталон» предлагает авторасчёт материалов для кровли как по одним замерам, так и по готовому чертежу (со 100% точностью) На калькуляторе «Stroy-Calc» можно рассчитать необходимые материалы не только на обустройство крыши, но и для возведения фундамента, стен, заборов и прочего Профессиональная программа ArchiCAD создаёт изображения высокого качества с механизмом визуализации Профессиональная программа AutoCAD — это трёхмерная система автопроектирования и черчения, выпускаемая на 18 языках

Введя на сайте данные габаритов крыши, на выходе заказчик получает:

• детальный отчёт о количестве требуемого материала;
• полную картину устройства и перечень состава кровельного пирога: слои утеплителя, гидро- и пароизоляции.
• погонный метраж доборных элементов, включая отделочные софиты (декоративные панели, закрывающие нижнюю часть выступов и свесов крыши);
• финансовую смету.

В некоторых калькуляторах заложены опции подбора толщины профлиста и цветовой гаммы. Их можно скачивать для собственного пользования или проводить расчёты в режиме онлайн. Профессиональные же проектировщики и строители пользуются дорогими и очень сложными программами: «Архикад» (ArchiCAD) и «Автокад» (AutoCAD), с трёхмерными системами черчения и проектирования, а также механизмом визуализации высокого качества изображений.

Видео: бесплатные строительные онлайн-калькуляторы

Расчёт кровли из профнастила не представляет особой сложности. Однако, обратившись к профессионалам, можно получить оценку человека с опытом и профильным образованием, с учётом всех возможных вариантов. Обоснованное решение стоит того, чтобы истратить небольшую сумму, ведь взамен заказчик получает твёрдые гарантии при закупке материалов и комплектующих.

Одним из самых популярных материалов для кровли является профнастил, который выгодно отличается от большинства других материалов небольшой стоимостью и простотой монтажа. Из профнастила создаются не только частные, но и промышленные крыши. Чтобы конструкция кровли эффективно выполняла свои функции и была достаточно надежной, ее нужно грамотно рассчитать. О том, как правильно рассчитать профнастил для крыши, и пойдет речь в этой статье.

Как ухаживать за кровлей

Основная часть работы окончена, остается только убрать весь мусор и покрасить покрытие. Профилированные листы должны быть чистыми. Нужно регулярно проверять состояние покрытия. Рекомендуется выполнять это раз в год. Такой подход позволит продлить срок службы кровельного покрытия, а также сохранить его первоначальный внешний вид.

Процедура, как класть профнастил, не отличается высокой сложностью. При выполнении работы нужно четко следовать технологии, соблюдая технику безопасности. В таком случае кровельное покрытие получится надежным и долговечным.

Принцип расчета для прямоугольного ската

Наиболее простой расчет профнастила у следующих видов крыш:

• односкатные в одном или двух уровнях;
• двухскатные крыши;
• ломаные или мансардные крыши (с фронтоном).

Расчет проходит по такому алгоритму:

Шаг 1. Замеры кровли

Измеряют ширину ската (W) по коньку или карнизу и длину ската (L) от карниза до конька. Для асимметричных и многоуровневых крыш размеры берут по каждому скату.

Шаг 2. Расчет количества горизонтальных рядов

Для этого нужно ширину ската (W) разделить на рабочую ширину профнастила и округлить в большую сторону. Если длина ската не превышает соответствующий размер листа, то это и будет искомое количество листов.

Пример: Измеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на рабочую ширину листа профнастила, которая для профиля С21 составляет 1 метр.

N = 8 м / 1 м = 8 рядов

Шаг 3. Расчет количества листов в одном ряду

Если длина ската больше 5 — 6 метров, то вычисляют количество листов (K) и их длину. К длине ската (L) с учетом карнизного свеса добавляют размер нахлеста (или двух) и делят на равные части. Сумма «частей» равняется количеству листов расчетной длины.

В конце надо умножить кол-во рядов (N) на кол-во листов в ряде (K) для каждого ската и полученные результаты сложить.
