Как рассчитать профнастил на крышу — правильная методика

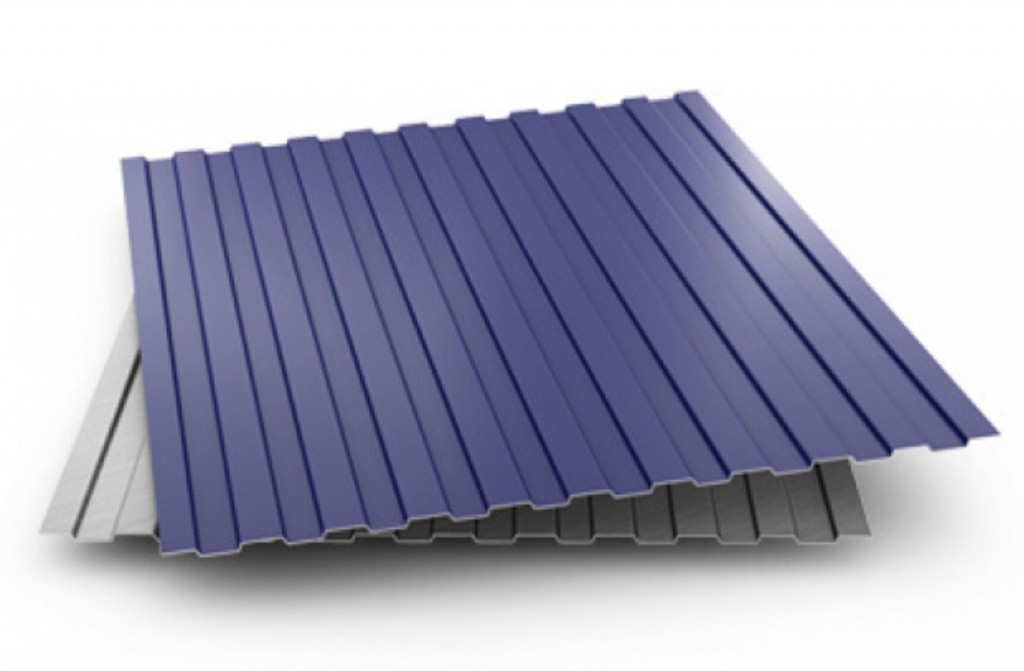

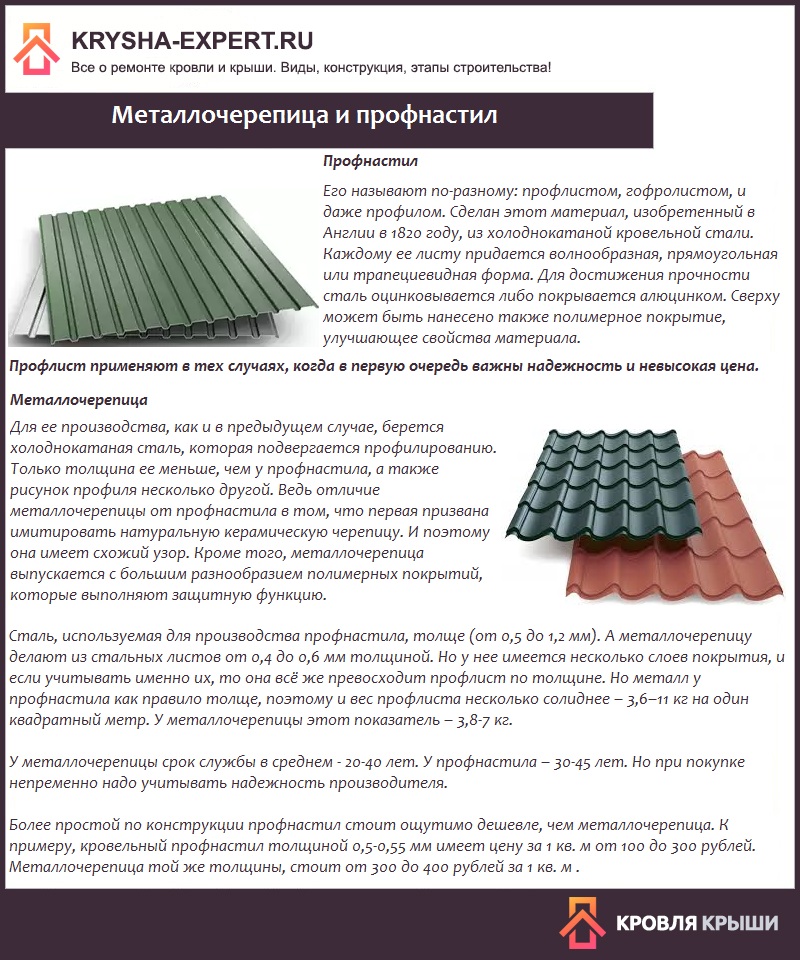

Профнастил: что это такое

Профилированный металлопрокат – полное и официальное название профнастила – берет начало своей истории в Англии, где в 1820 году инженер и промышленник Генри Палмер впервые наладил его производство в фабричных масштабах. Сегодня профнастил представляет собой прокатный лист металла, профилю которого посредством механической обработки придан волнистый вид. Поскольку профнастил применяется в бытовом и промышленном строительстве, его поверхность оцинковывается и покрывается защитными слоями для нивелирования негативного воздействия окружающей среды.

Видов профнастила столь же много, сколько и способов его применения. Многие полагают, что этот вид облицовки создан только для кровель, однако профилированный металлопрокат не менее хорош и для строительства заборов, несущих конструкций, несъемных опалубок и облицовки стен, а также можно изготовить навес из профнастила своими руками.

Маркировка профнастила включает в себя информацию обо всех его основных характеристиках:

• Символ в начале марки означает область применения материала: «Н» — для кровель, «С» — для стен, «НС» — универсальный
• Первое число обозначает высоту профиля или «волны» в миллиметрах
• Второе число – ширина листа (также в миллиметрах)
• Третье число – толщина листа (в миллиметрах)

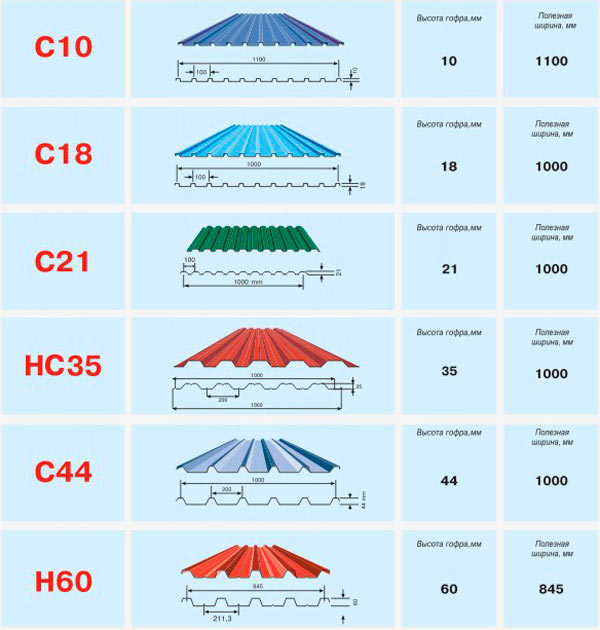

Конечно же, под каждую конкретную цель подходят определенные виды материала.

Размеры профнастила С21-1000

Стандартный вес листов профнастила — от чего зависит и как рассчитать

В таблице весов приведены значения популярных типов оцинкованного профилированного листа не только в расчете на 1 м2, но и на квадратный метр полезной ширины.

Вес профлистов с полимерным покрытием ниже неокрашенного профнастила. Все из-за того, что указывается общая толщина листа. Как результат — металла в окрашенном листе толщиной 0,4 мм меньше, чем в оцинкованном. В таблице указан вес листов с нанесенным полиэстером (толщина покрытия — 25 мкм).

Вес листов профнастила — не фиксированное число. Его значение зависит от:

• толщины металла, из которого изготовлен профилированный лист — от 0,3 до 3 мм;
• толщины полимерного покрытия — от 25 до 100 мкм;
• ширины листа — от 800 до 1200 мм;
• высоты профиля (волны) — от 8 до 114 мм;
• длины проката — от 0,5 до 12 м.

Именно поэтому в расчетах учитывается не вес листа, а вес 1 м2.

Сами листы маркируют в зависимости от высоты и формы профиля:

• стеновой (С) — с трапециевидным профилем;
• несущий (Н) — с дополнительными ребрами жесткости;
• универсальный (НС).

Высота профиля в миллиметрах указывается цифрами рядом с буквенным обозначением — С8, Н57 и т.д. При этом некоторые типы листа взаимозаменяемы. Главное помнить, что чем выше профиль и толще лист, тем лучше несущая способность. Другими словами, стены или забор можно соорудить из несущего профлиста, а вот перекрытия из стенового — нет.

Полезная, или рабочая, ширина профлиста указывает на площадь, которая будет накрыта с учетом нахлестов. Этот параметр всегда указывается в характеристиках листов. Например, общая ширина профлиста НС44 1070 мм, а рабочая — 1000 мм.

Профнастил для забора

Перед расчетами необходимо определить:

1. Марку профлиста (от нее зависит его ширина).
2. Способ крепления листов.
3. Наличие между листами столбов и промежутков между ними.

Для обшивки стен листы профнастила рассчитываются с помощью общей площади обшиваемых поверхностей, из которой вычитается площадь окон, дверей и других проемов. Несмотря на знания геометрических формул, при самостоятельных расчетах могут возникнуть погрешности, которые приведут впоследствии к неправильной установке. Поэтому лучше доверить это специалистам. Они не только быстро и качественно рассчитают количество, но и подскажут, какие дополнительные элементы необходимо приобрести (коньковая планка, ендова, фартук для печных труб).

Реальные материалы, сырье, производство

Геометрические размеры

Прежде всего, расчет количества профнастила зависит от его ширины, поскольку длина варьируется в ГОСТе от 3м (с шагом до 0, 25 м) – для настилов, и от 2,4 м (с шагом 0,3 м) – для ограждений, до 12 м для обоих видов. Но там же сделана оговорка, что по согласованию между производителями и потребителями длина может быть любой. Ширина же зависит исключительно от формы и размера продольного профиля, поскольку любой профнастил производится из одного и того же сырья – оцинкованной стальной полосы шириной 1250 мм. Поскольку поставляется она в барабанах – понятно, что длина листа ограничивается лишь технологическими соображениями.

Листы с разным профилем

Факторы прочности профнастила

Очевидно, что большая глубина профиля «сжимает» ширину, но дает большую прочность на изгиб. На этот же показатель влияет толщина исходного сырья, которая варьируется от 0,5 до 1 мм. Защитное покрытие на расчет несущей способности профнастила не влияет никак, а вот точность геометрии – может воздействовать существенно. Весь профнастил выпускается на специальных прокатных линиях, где ему придается нужная конфигурация и производится резка листов. При этом качество конечного продукта зависит от множества факторов: качества прокатных роликов, мощности приводов, степени автоматизации, квалификации рабочих и т.д.

СОВЕТ! Из одной и той же стальной ленты на разном оборудовании можно получить лист одного профиля либо с четкими углами, либо – с «размытыми». И это – не мелочь, поскольку лист со сглаженным рельефом склонен к расползанию в ширину под влиянием нагрузок. В конечном итоге это приводит к потере прочности и протечкам кровли, если в расчет изначально брались «плановые» характеристики материала. К тому же, некачественные гильотины могут при резке передавить капиллярные канавки, что приведет при монтаже к неплотному прилеганию листов по вертикали

Правильное применение

Следует отметить, что в среднем показатели прочности листа зависят как раз от высоты профиля и соотношения гребня и дна волны. Однако для кровельных вариантов профнастила соотношение далеко не линейное. Следует отметить, что типов профнастила существует три:

• Стеновой (фасадный)
• Настильный (несущий, опалубочный)
• Кровельный

При этом кровельный может использоваться для прочих нужд, хотя это и не всегда целесообразно, а вот другие разновидности в качестве покрытия – нет. И это несмотря на то, что настильный лист применяется для устройства перекрытий и даже – как несъемная опалубка, в том числе – и для горизонтальных конструкций. Высота профиля в этом классе, как правило – более 44 мм, к тому же – края его гофрируют для лучшего сцепления с бетоном при заливке. Так же хорошо он будет удерживать в зимнее время снег и лед. Фасадный же тип имеет незначительную прочность, поэтому и неприменим в кровельных работах. К тому же кровельный профнастил имеет капиллярную канавку специального сечения, которая позволяет эффективнее отводить воду и сбрасывать снег и лед.

Самостоятельный расчет

Самостоятельный расчет

Всё же многие задаются вопросом, можно ли провести расчёт необходимого количества материала для кровли, не пользуясь при этом какими либо программными обеспечениямив принципе, в этом нет ничего особенно сложного и необычного, однако следует помнить, что точность расчётов в результате может быть несколько ниже. Однако для небольшой технической постройки, бани, гаража или маленького загородного домика, этого будет вполне достаточно, так как крыши, как правило, имеют совсем простую форму.

В первую очередь следует узнать, какие именно элементы крыши будут присутствовать в конструкции кровли и неизменно повлияют на расчёты.

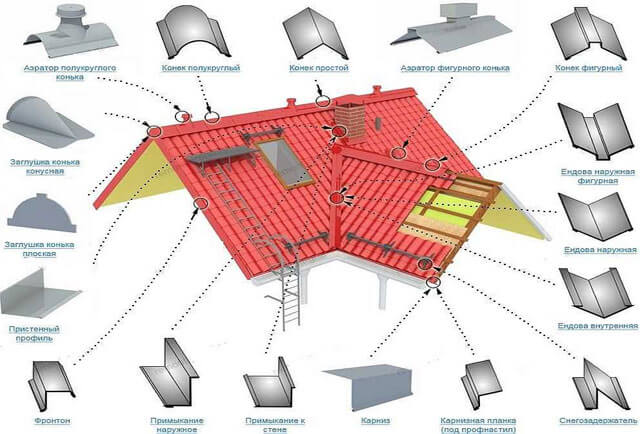

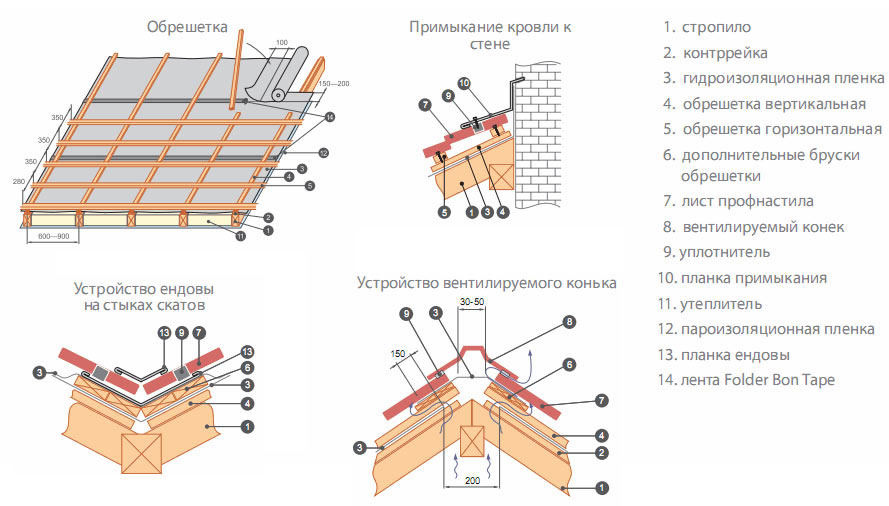

Итак, какие же именно нюансы следует учитывать при расчёте:

• Уклон, то есть угол наклона кровли, свес кровли в положении относительно горизонта;
• Скат кровли, то есть наклонная поверхность, с помощью которой обеспечивается стекание воды;
• Конёк является горизонтальным внешним углом в виде ребра. Образуется конёк при пересечении скатов;
• Коньковая планка предназначена для перекрытия наружных переломов. Коньковая планка обеспечивает защиту от различных осадков;
• Заглушка конька предназначается для защиты подкровельного пространства от попадания влаги;
• Хребет крыши является внешним наклонным углом между несколькими скатами;
• Ендова, иначе называется разжелобком. Это внутренний угол при пересечении скатов;
• Щипец – внешний угол наклона между скатом и фронтом;
• Необходимая для отвода воды планка ендова;
• Образующиеся на пересечении скатов рёбра;
• Свесы и карнизы, то есть те края кровли, которые выступают за плоскость стен;
• Карнизная планка, которая необходима для того, что бы обеспечивать защиту лобовой доски и обрешётки от природных воздействий, а точнее осадков. Так же она направляет воду в сток к желобу;
• Торцы, то есть боковые стороны всех кровельных скатов. Планка торца применется для обеспечения защиты кровельной конструкции от разрушений при сильных порывах ветра;
• Место соединения кровельного материала и стены, называют примыканием. Планки примыкания необходимы для защиты элементов конструкции, в местах примыкания труб и прочих элементов, от проникновения осадков;
• Снегозадержатели, необходимые для обеспечения безопасного проживания в доме, в случаях, когда возможно схождение снежных масс с крыши, то есть в зимнее время года.

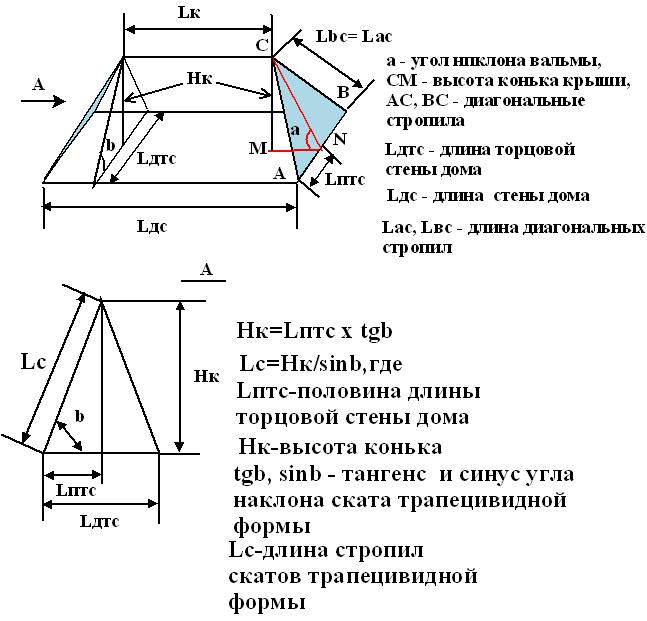

Разобравшись с основными элементами конструкции крыши, можно приступать к расчёту общей площади кровли, при этом, учитывая её форму. Разбиваем всю крышу на отдельные геометрические фигуры. Далее следует вычислить площадь каждой получившейся поверхности. После этого, необходимо сложить все полученные результаты.

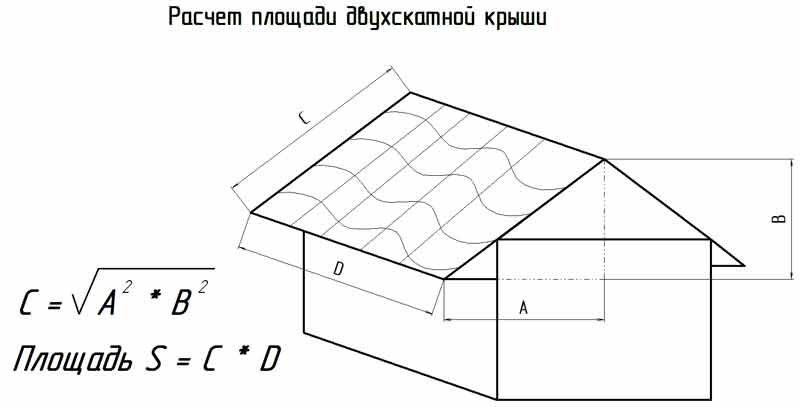

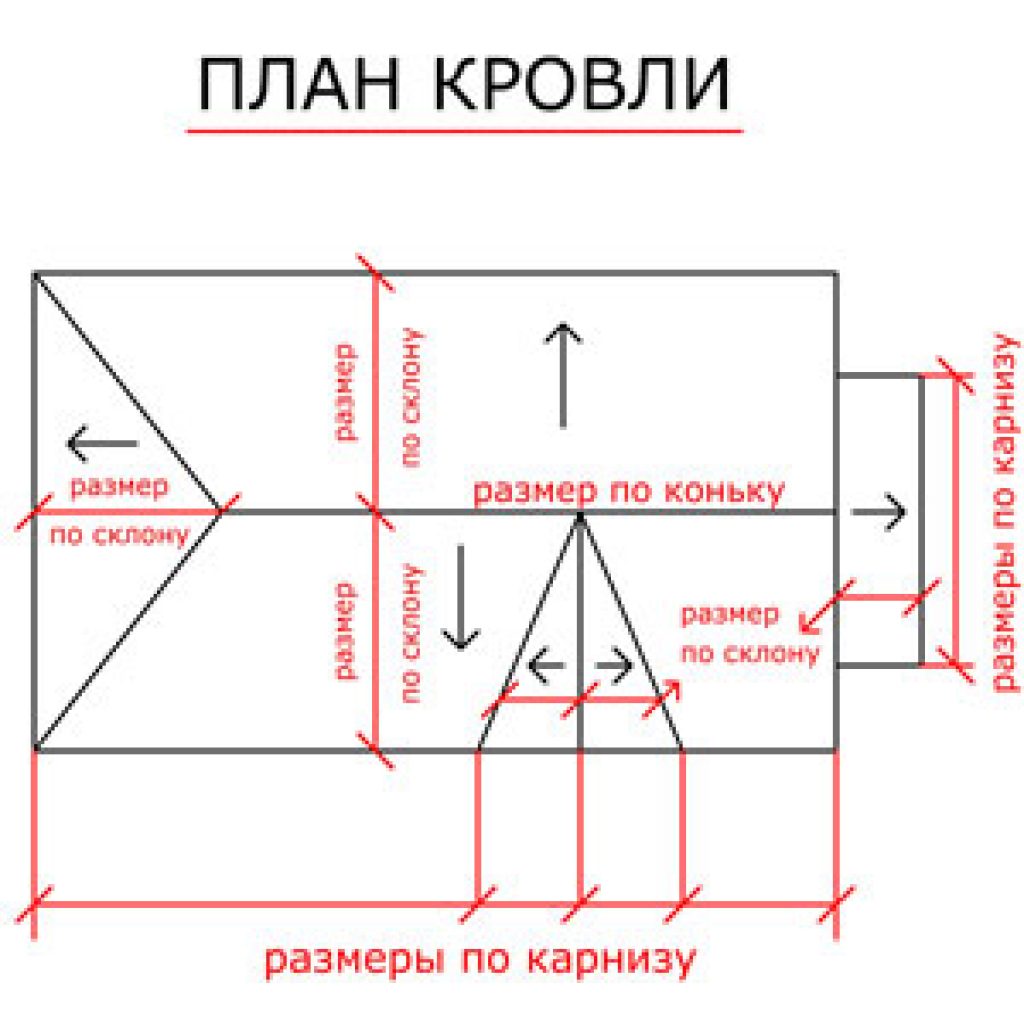

Обратите внимание, что провести расчёт геометрических фигур не составляет особой сложности. Для этого требуется лишь знать, как находится площадь треугольников, прямоугольников, квадратов и прочих простейших элементов.

Так же определяются длины для различных перегибов, карнизных и торцевых свесов. Линии перегибов – это енды, коньки, примыкания, хребты.

Обращаем ваше внимание на то, что при вычислении необходимой площади стального кровельного листа, следует учитывать тот факт, что профнастил, по сути, имеет два значения. Первое – это полезная ширина, то есть рабочая. Она равна 1100 мм. А общая, то есть полная ширина листа составляет 1180 мм.

Рассчет количества кровельных листов

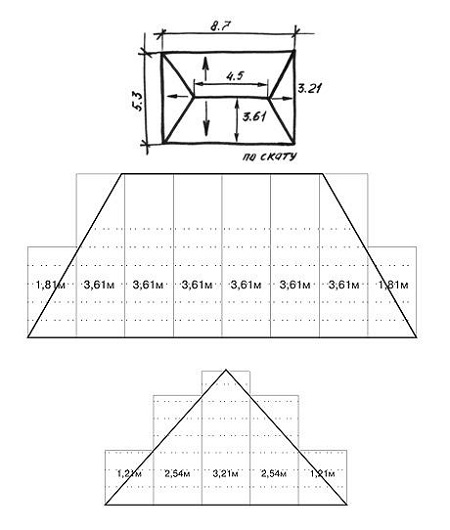

Следующим этапом становится определение количества листов кровельного металла. Расчёт производится следующим образом: длину всего ската делим на ширину (рабочую). Результат следует округлить в большую сторону. В то же время, делая данный расчёт, требуется учитывать перехлёст материала. Делается это следующим образом: из общей длины вычитают рабочую. Получается: 1180 – 1110 = 80мм.

Далее высчитываем необходимое количество листов в одном ряду, а так же и  их длину. Длина равняется сумме длин карнизного свеса, ската и вертикального перехлёста. При этом вертикальный перехлёст равняется 150 мм, а свес карниза должен быть не менее 50 мм. При этом, самой наименьшей длиной может быть длина в 500 мм, а наибольшей, то есть максимальной, — 6500 мм. Однако оптимальным считается вариант, который варьируется от 4000 до 4500 мм. Результативную длину требуется считать, учитывая попадания волн и перехлёсты.

Помните, что профлисты должны располагаться по горизонтали. Если не учитывать данный факт при расчёте, результаты окажутся неверными.

Следующим этапом является высчитывание различных доборных элементов, необходимых для установления кровли. Их стандартная длина составляет, как правило, 2 метра.В первую очередь складываются все длины скатов,  на которых будут устанавлив аться данные элементы. После результат делят на 1,9. Это с учётом нахлёста в 10 см.

Если ведётся расчёт для ендовы, то результат делится не на 1,9, а на 1,7. Нахлёст берётся не менее 30 см, а полученный результат требуется округлить в большую сторону.

Для начала кровельных работ так же требуется знать необходимое количество саморезов. Сделать расчёт довольно просто. На 1м? профлиста требуется около семи или восьми штук.

Обращаем ваше внимание на то, что для крепления стали следует использовать саморезы с резиновыми насадками.

Таким образом, нам необходимо умножить число 8 на полученную площадь. Результат и будет необходимым количеством.

Зная площадь крыши, делают расчёт не только кровельного материала, но и гидроизоляционной плёнки, утеплителя. Так же это поможет рассчитать, сколько стоит покрыть крышу профнастилом.

Подводя итоги, требуется отметить, что все самостоятельные расчёты необходимо проводить максимально точно. Это обеспечит быстрый и качественный монтаж. Не потребуется дополнительных расходов на  закупку дополнительного материала. Так же будет потрачено гораздо меньше времени, так не придётся ничего переделывать.

Основные принципы самостоятельного расчета

Как посчитать профнастил на крышу? Скат крыши (в зависимости от ее конфигурации) представляет собой прямоугольник, треугольник или трапецию. Чтобы подсчитать его площадь, требуется воспользоваться соответствующими геометрическими формулами. Общая площадь поверхности крыши равна сумме площадей скатов. Затем следует определить длины конька, ребер, ендов, примыканий, длину карнизных и торцевых свесов.

Профилированный лист имеет два значения ширины :

• полную (общую) – 1180 мм;
• рабочую (полезную) – 1100 мм.

При расчетах учитываются рабочие размеры листов профнастила для крыши.

В среднем, чтобы определить, сколько профилированных листов потребуется для укладки горизонтального ряда, длину ската кровли делят на рабочую ширину листа . Полученный результат округляется в большую сторону. При таком подсчете нахлест материала равен 80 мм (общая ширина листа минус рабочая).

Таблица 2. Зависимость вертикального нахлеста от марки листа

Кроме того, нахлест зависит от угла наклона ската. Для кровли с углом наклона до 15 градусов профлист марки С-10 укладывается с перехлестом в две гофры, а для крыш с большим уклоном допустим монтаж с нахлестом в одну гофру.

При подсчете количества листов в горизонтальном ряду нельзя забывать о запроектированной ширине фронтонных свесов (выступов кровли за плоскость стены).

Затем необходимо определить, сколько потребуется горизонтальных рядов материала. За основу берется запроектированная длина склона крыши вместе с карнизным свесом и длина кровельного листа. Важно правильно подобрать размер горизонтального нахлеста, чтобы обеспечить необходимую надежность покрытия. Данный параметр зависит от угла наклона ската (см. табл. 1).

Таблица 3. Величина карнизного свеса от марки профилированного листа

Дополнительные элементы

При расчете количества кровельных материалов, особое внимание следует обратить на доборные элементы. Их стандартная длина составляет 2 метра. Необходимо сложить длины скатов, на которых они будут установлены, а полученное значение разделить на 1,9. Учитываемый нахлест составляет 10-20 см.

При расчете ендов сумму длин следует делить на 1,7 – нахлест должен составлять 30 сантиметров. Результат округляется в большую сторону, так как не следует уменьшать величину нахлеста – это снижает надежность кровельной конструкции. Рекомендуется сразу высчитать минимально необходимое количество крепежных элементов – саморезов со специальными резиновыми прокладками, которые защищают места крепления от попадания влаги. На один квадратный метр покрытия из профнастила требуется 7-8 саморезов. На двухметровый доборный элемент – 8 штук. Зная эти значения можно выполнить необходимые расчеты.

Правильно рассчитав, сколько нужно профнастила на крышу, можно выполнить монтаж кровельного покрытия в один прием, а также минимизировать количество отходов и неиспользованного материала.

В настоящее время одним из популярных материалов для кровли является профнастил. Это облицовочный материл, основной элемент которого – оцинкованная сталь, хорошо выдерживающая атмосферные осадки и механические воздействия. Зачастую при его производстве используются различные полимерные покрытия для придания определенного цвета. На внешний вид профнастил – это металлические гофрированные листы, которым придают трапециевидную или волнистую форму. Он отлично подходит как для небольших домов, так и для промышленного строительства. Перед его покупкой необходимо быть в курсе, как рассчитать профнастил на крышу. Это позволит точно знать, сколько требуется материала и не придется тратить деньги на излишки.

Программа для расчёта профнастила на крышу

Если определить количество материалов для одно- и двускатной крыши не составляет труда, то при расчёте четырёхскатных (вальмовых, полувальмовых), шатровых и прочих сложных крыш лучше обратиться за помощью к специалистам. Но можно воспользоваться и специальными программами. Это поможет избежать ошибок, связанных с недостачей или перерасходом профлистов и других комплектующих.

Сложные шатровые крыши требуют точных расчётов всего кровельного покрытия: плоских и округлых частей

Таких онлайн-программ в интернете много, все они с той или иной погрешностью справляются с поставленной задачей (например: программа «Кровля Профи»; онлайн-калькуляторы подробного расчёта разных видов кровли ПО «Эталон», Stroy-Calc, справочный портал «Калькулятор» и другие). Каждую программу обслуживает опытный инженер, который при необходимости вносит нужные коррективы. Удобство заключается в том, что роботизированный помощник моделирует кровлю по заданным размерам, учитывая и сводя множество факторов в рамки принятых строительных норм.

Фотогалерея: примеры программ и онлайн-калькуляторов для расчёта в строительстве

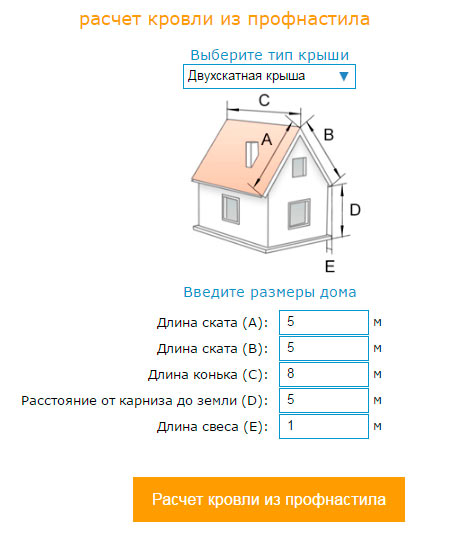

«Кровля Профи» является самой простой и удобной в использовании программой по расчёту покрытия из профнастила Справочный портал «Калькулятор» поможет быстро рассчитать нужное количество материала для покрытия крыши Калькулятор разных видов кровли ПО «Эталон» предлагает авторасчёт материалов для кровли как по одним замерам, так и по готовому чертежу (со 100% точностью) На калькуляторе «Stroy-Calc» можно рассчитать необходимые материалы не только на обустройство крыши, но и для возведения фундамента, стен, заборов и прочего Профессиональная программа ArchiCAD создаёт изображения высокого качества с механизмом визуализации Профессиональная программа AutoCAD — это трёхмерная система автопроектирования и черчения, выпускаемая на 18 языках

Введя на сайте данные габаритов крыши, на выходе заказчик получает:

• детальный отчёт о количестве требуемого материала;
• полную картину устройства и перечень состава кровельного пирога: слои утеплителя, гидро- и пароизоляции.
• погонный метраж доборных элементов, включая отделочные софиты (декоративные панели, закрывающие нижнюю часть выступов и свесов крыши);
• финансовую смету.

В некоторых калькуляторах заложены опции подбора толщины профлиста и цветовой гаммы. Их можно скачивать для собственного пользования или проводить расчёты в режиме онлайн. Профессиональные же проектировщики и строители пользуются дорогими и очень сложными программами: «Архикад» (ArchiCAD) и «Автокад» (AutoCAD), с трёхмерными системами черчения и проектирования, а также механизмом визуализации высокого качества изображений.

Видео: бесплатные строительные онлайн-калькуляторы

Расчёт кровли из профнастила не представляет особой сложности. Однако, обратившись к профессионалам, можно получить оценку человека с опытом и профильным образованием, с учётом всех возможных вариантов. Обоснованное решение стоит того, чтобы истратить небольшую сумму, ведь взамен заказчик получает твёрдые гарантии при закупке материалов и комплектующих.

Профнастил — популярный листовой материал для строительства как временных, так и капитальных сооружений. Купить профнастил любыми партиями сегодня не составляет абсолютно никакого труда, однако прежде чем обращаться в компанию по его продаже, заказчик должен осуществить очень важную предварительную процедуру — выполнить расчёт профнастила.

Расчёт количества профнастила необходим по двум основным причинам:

• Экономия денег

Произведя расчёт, покупатель будет точно знать, сколько материала ему необходимо на забор, крышу и другие сооружения, таким образом, не нужно будет переплачивать за излишки профлиста.

• Экономия времени

Если в процессе производства работ вдруг обнаружится, что профнастила не хватает, заказчику придётся срочно докупать необходимое количество листов, а это чревато лишними затратами времени и сил.

После того, как мы убедились, что точный расчёт листов профнастила является обязательным условием успешного строительства, давайте рассмотрим основные правила и рекомендации по выполнению этой процедуры.

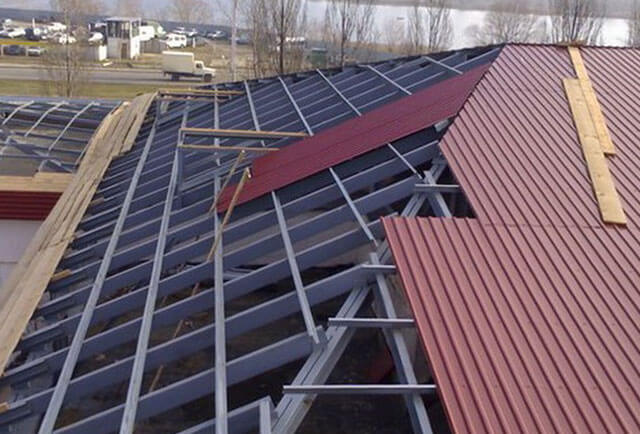

Крепление профилированных листов

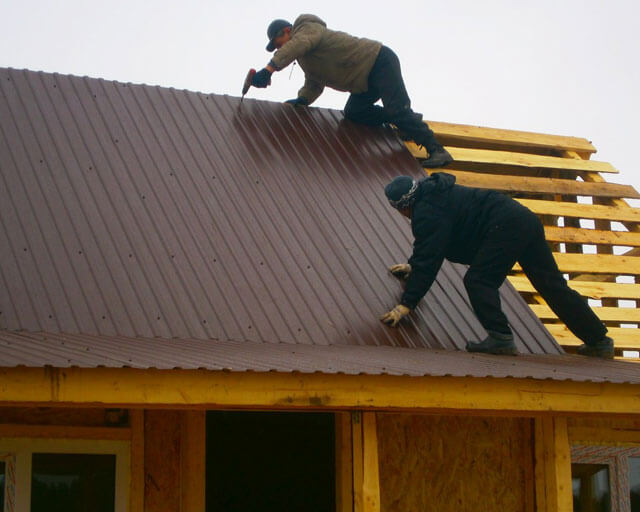

По окончании сооружения обрешетки, можно выполнять монтаж профнастила. Начинать укладку можно с любого удобного торца. Первый лист должен располагаться накрывающей стороной к торцу. К укладке первого изделия нужно отнестись предельно ответственно, так как от правильности его установки зависит точность расположения на скате собранного из профлистов «прямоугольника».

Для крепления листов применяются специальные саморезы размерами 4,8×29 или 4,8×35 мм, которые имеют уплотнительную прокладку из ЭПДМ-резины и окрашены в тот же цвет, что и профлист. После прикручивания прокладка должна быть слегка сжата.

Рисунок 12. Правильное крепление профлиста саморезами

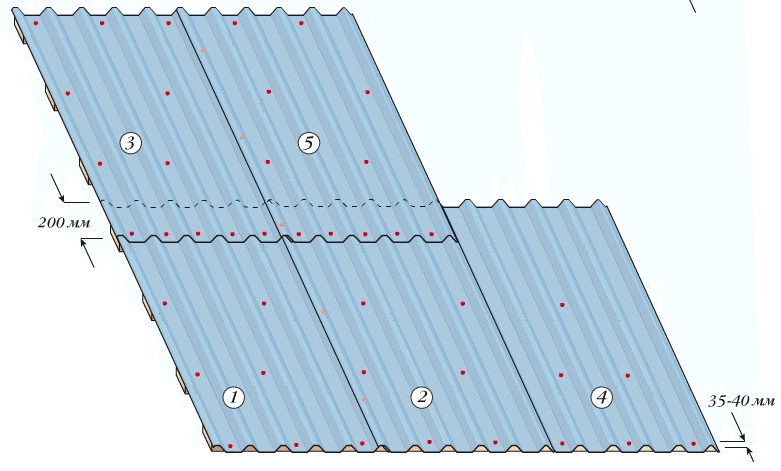

При монтажных работах учитывайте, что накрывающая и накрываемая сторона профилированных листов отличаются размерами или формой:

• С-10, С-20 и НС 35 – на накрываемой стороне имеется капиллярная канавка.

• С-21, Н-60 и Н-75 – гофра с накрываемой стороны короче на 2-3 мм.

Рисунок 13. Пример накрываемой и накрывающей стороны с разными размерами

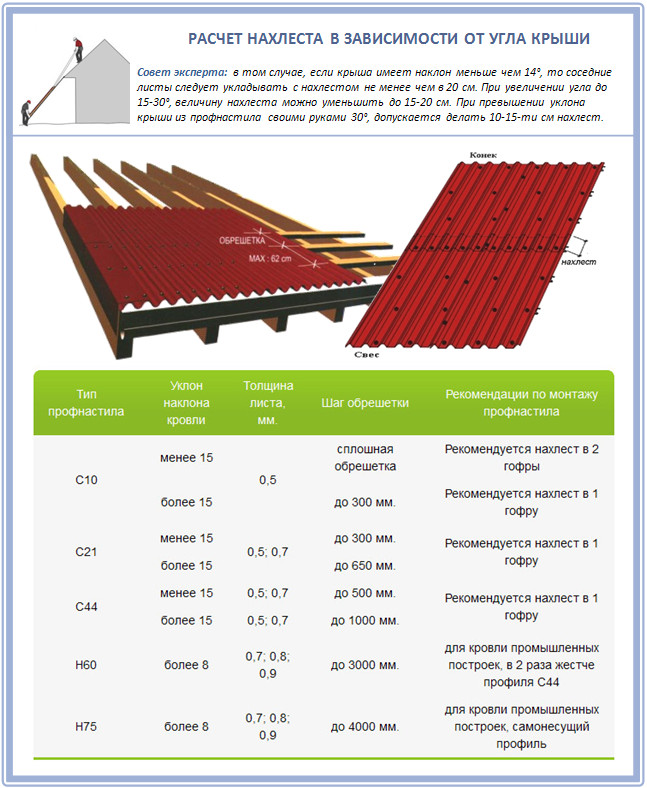

Величина поперечного и продольного нахлеста листов определяется в зависимости от угла наклона ската:

• до 15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;

• более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.

Рисунок 14. Зависимость величины поперечного нахлеста листов и шага обрешетки от уклона скатов

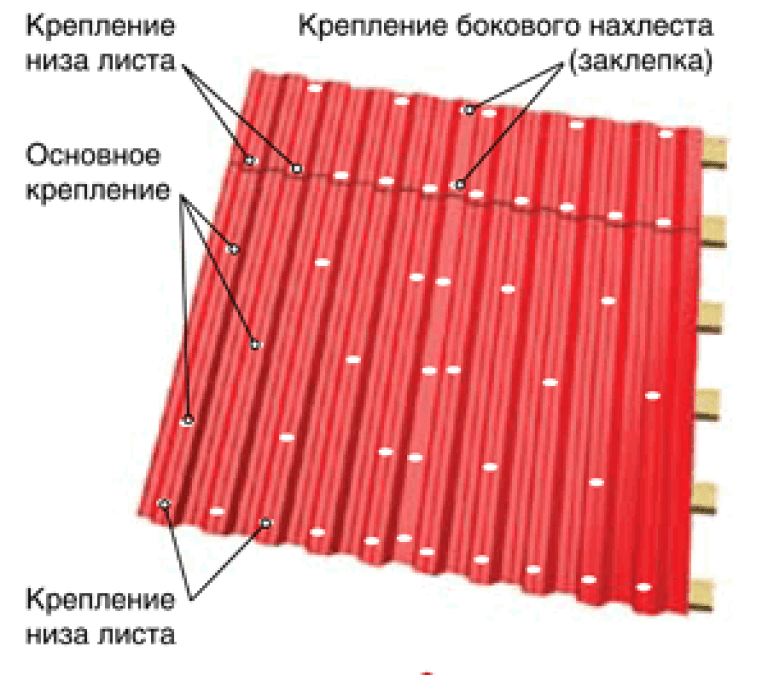

При креплении профнастила к обрешетке саморезы вкручиваются в нижнюю гофру, а в местах нахлеста листов – в верхнюю. Крепление на продольных стыках необходимо для защиты от срывания боковым ветром и для придания поверхности кровли однородного внешнего вида. Для этого применяются саморезы 5,5×19 мм.

Рисунок 15. Правильное крепление на продольном стыке листов с капиллярной канавкой (справа) и без нее (слева)

При уклоне крыши менее 12° продольные и поперечные стыки профнастила дополнительно герметизируются кровельным герметиком, допускается применение бутил-каучуковой ленты или шнура. Листы с низким профилем рекомендуется укладывать с нахлестом в 2 гофры при продольной состыковке.

Профнастил НС35 Grand Line (GL35), Drap, серый антрацит (RAL 7016) 0,45 мм Обладает повышенной прочностью и строгими формами, которые будут одинаково хорошо смотреть… От руб/м² Подробнее © СтройПартнер | Профнастил С10 Grand Line (GL10), Drap, серый антрацит (RAL 7016) 0,45 мм Экономичный профиль с минимальной высотой ступени подойдёт для небольших кровель или устро… От 608 руб/м² Подробнее © СтройПартнер | Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 мм Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил… От 1119 руб/м² Подробнее © СтройПартнер | Профнастил Н60 Grand Line (GL60), Satin, мокрый асфальт (RAL 7024) 0,5 мм Оптимальный материал для кровли промышленных объектов и других сложных кровель благодаря о… От 733 руб/м² Подробнее © СтройПартнер | Профнастил С20 Grand Line оцинкованный (GL20), сталь 0,35 мм Популярный вид профнастила для частного коттеджного строительства, оптимальное сочетание п… От 362 руб/м² Подробнее © СтройПартнер | Профнастил С21 Grand Line (GL21), Полиэстер, зеленый мох (RAL 6005) 0,45 мм Самый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил… От 571 руб/м² Подробнее © СтройПартнер | Рекомендуемые товары из нашего каталога:Профнастил НС35 Grand Line (GL35), Drap, серый антрацит (RAL 7016) 0,45 мм Профнастил С10 Grand Line (GL10), Drap, серый антрацит (RAL 7016) 0,45 мм Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 мм Профнастил Н60 Grand Line (GL60), Satin, мокрый асфальт (RAL 7024) 0,5 мм Профнастил С20 Grand Line оцинкованный (GL20), сталь 0,35 мм Профнастил С21 Grand Line (GL21), Полиэстер, зеленый мох (RAL 6005) 0,45 мм

Как крепить саморезы в профнастил

А теперь переходим к самому щекотливому вопросу. Дело в том, что сколько существует в продаже профнастил (а это – немало времени), столько не утихают споры по поводу его монтажа.

Все-таки, как правильно крепить саморез, в верхнюю или нижнюю волну? Почему вообще возникают подобные вопросы, если производитель четко указывает, что именно в нижнюю?

На самом деле смысл есть. Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

Любая погрешность в процессе монтажа – протечки крыши и быстрая коррозия кровельного материала. Поэтому самое смешное и одновременно верное в практическом плане решение вопроса предлагают сами кровельщики:

• Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
• Если бригада неблагонадежная, состоящая из малоговорящих по-русски ребят – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Стоит прислушаться! Но помните, что гарантию на кровлю дают только тогда, когда она закреплена по всем правилам производителя, без их нарушения. Но тогда на чашах весов оказывается добросовестность гаранта и долговечность самой крыши. Решать вам.

Саморезы для крепежа профнастила

Профнастил – тонколистовой покрытый полимером металлический материал, пользующийся популярностью в современном строительстве. Применяется он на открытом пространстве в конструкциях кровель, стен и заборов, подвергается воздействиям ветра и осадков. Как следствие, нуждается в надежных крепежах, с ролью которых отлично справляются саморезы.

Виды саморезов под профнастил

Метизы для крепления профлистов отличаются разнообразием и делятся на категории в зависимости от условий применения, назначения и конструктивных особенностей.

1. Саморезы бывают по металлу и по дереву. Первые изготавливаются из стали высокопрочной оцинкованной С1022, обладают наконечником в виде сверла и мелким шагом резьбы, способны просверлить отверстие в металлической пластине толщиной в 2,5 мм. Вторые отличаются большим шагом резьбы, сверлят металл толщиной в 1,2 мм.
2. Головки у этих винтов различаются сферические, полукруглые, цилиндрические и 6-гранные, причем с различными шлицами. Шестигранный вариант под шуруповерт с насадкой наиболее приемлем. Кроме того, головки кровельных саморезов окрашиваются под цвет профлистов и маркируются известными фирмами.
3. Для облицовочных работ применяются метизы с прессшайбами. Для более ответственных заданий используются винты с EPDM прокладками.

При выборе саморезов нужно знать, что производятся они диаметром от 4,8 до 6,3 мм и длиной от 1,9 до 25,0 см. Кроме того, длина рабочей части метиза должна превосходить толщину скрепляемых материалов на 3 мм.

Расход метизов

Для устройства кровли

Точное количество саморезов для крепления 1 м² профнастила не прописывается ни в 1-ой инструкции к монтажу – его нужно определять в каждом конкретном случае в зависимости от многих факторов. Искомое число зависит от места применения материала – кровля, забор, фасад, стена; погодных условий в районе строительства – преобладающие сила ветра и толщина снежного покрова; эксплуатационных и геометрических характеристик профлиста; угла наклона скатов, шага обрешетки и других параметров.

Наиболее сложно подсчитать расход винтов по дереву при устройстве кровли из профлиста. В этом случае расчет ведется исходя из соблюдения определенных правил:

• нижние листы вблизи карниза к обрешетке фиксируются в каждую волну;
• соседние верхние и нижние профиля в местах нахлеста, составляющего до 0,2 м, крепятся аналогично. Соединения между горизонтально расположенными изделиями выполняются с нахлестом в 1-ну гофру посредством заклепок;
• по контуру ветровой планки листы фиксируются к каждой перекладине обрешетки;
• на простых участках саморезы вкручивают с шагом до 0,5 м через 1 или 2 волны в шахматном порядке;
• по мере увеличения крутизны скатов расстояния между крепежами уменьшаются.

Пример. Профлист рабочей шириной в 1,0 м и длиной в 10,0 м уложен на обрешетку с шагом поперечин в 0,5 м и размещен в углу крыши одновременно у карниза и фронтона. Необходимо рассчитать количество саморезов для крепления всего профиля, а также в перерасчете на 1 м².

Сверху и снизу требуется по 5, у фронтона – 8, посередине – 16 метизов.

Итого: 5+5+8+16=34 шт.

Максимальное количество на 1 м²: 5+3+3=11 шт., минимальное – 3+3+3=9 шт.

Вывод: для крепления профлиста требуется 34 метиза, на 1 м² кровли необходимо от 9 до 11 саморезов.

Так как кровля в основном состоит из простых участков, принято считать, что для фиксации 1 м² профилированного листа требуется 8, 9 крепежей. Зная общую площадь крыши, легко подсчитать количество саморезов, необходимых для покрытия крыши профнастилом.

Для сооружения забора и облицовки стен

При строительстве забора высотой до 2,0 м обычно используются на погонный метр 6 или 9 метизов по металлу (редко – по дереву) в зависимости от количества лаг – соответственно 2-х или 3-х. Крепление обязательно выполняется в местах нахлестов, кроме того, в местности с большими ветровыми нагрузками фиксация снизу может производиться в каждую волну. При необходимости дополнительного усиления конструкции применяются заклепки. Отсюда: для крепления 1 м² профлиста для забора используется от 3+3=6 до 3+5=8 саморезов. Общее количество метизов считается исходя из длины забора.

При использовании профнастила в качестве облицовочного материала расход шурупов определяется с учетом следующей информации:

• лист в 2,0 м крепится в 3 ряда;
• саморезы фиксируются через гофру в шахматном порядке;
• в регионах с сильным ветром крепления можно осуществлять в каждую дугу.

Количество крепежей на 1м² в этом случае составляет минимум 6 шт.

При сооружении гаража или других хозпостроек из профлиста, саморезы закрепляются в каждую волну с шагом по вертикали в 1,0 м. Расход на квадратный метр составляет примерно 10 шт.

Независимо от места применения, крепление профнастила в итоге выгодно выполнять качественными саморезами, а так как стоят они недешево, к расчету количества метизов нужно подходить серьезно и ответственно. Если вам требуется помощь, воспользуйтесь нашим калькулятором профлиста или позвоните по телефону!

Онлайн-калькулятор – простой и быстрый расчет конструкции забора из профнастила

На начальном этапе конструирования ограждений из профнастила немаловажное значение имеет расчет требуемого материала и финансовых расходов. Точность вычислений позволит избежать многих ошибок при строительстве и обойтись без лишних затрат. Правильно рассчитать забор из профнастила поможет онлайн-калькулятор. Достоверность всех исходных данных такой программы равняется 99%.

Особенности расчета

Конструкция забора из профнастила состоит из таких основных элементов:

Профнастил для изготовления забора

Онлайн калькулятор позволяет полностью провести расчет забора из профнастила. Для вычислений требуется всего лишь внимательное заполнение всей необходимых полей в предоставленной программе.

Особую точность во время расчета материала следует соблюдать при внесении в онлайн калькулятор ключевых параметров – высота и длина планируемого забора, способ монтажа опор, размеры профилированных листов.

Забор из металлопрофиля

Расчет фундамента забора из профнастила

Проектирование основания для ограждения из профилированных листов является достаточно сложной процедурой. Для того чтобы самостоятельно произвести расчеты требуются определенные навыки и знания.  Определение несущей способности фундамента базируется на таких параметрах:

• глубина промерзания грунта;
• обща характеристика почвенного состава;
• сила и преимущественное направление ветров в данной местности.

В связи с этим часто установка заборов из профнастила своими руками выполняется без учета всех необходимых для измерения данных.

Наиболее простой и в то же время надежной считается комбинация ленточного и столбчатого фундамента. Данный тип основания позволяет равномерно распределить внешние нагрузки по всей длине ограждения. В ленточной конструкции фундамента каждая опора забора из профнастила имеет свое крепкое основание, все участки которого соединены бетонной армированной лентой.

Фундамент для забора из профнастила

Вычисления

Оптимальными показателями ленточной основы для забора из профнастила считаются:

• заглубление от поверхности грунта – 0,3 метра;
• высота — от 50 до 60 сантиметров.

При этом особую важность имеет значение глубины бетонирования каркасных опор забора. Для расчета такой величины требуется определение площади одного листа профнастила. Для ее вычисления необходимо умножить высоту забора на длину его пролета. Показатели берутся в метрах.

Если принять высоту ограждения за 1,8 метра, а длину пролета 2,50 метра, то получится площадь 4,5 метра в квадрате. При этом учитывается средняя ветровая нагрузка.

Для ее исчисления требуется перемножить такие показатели – аэродинамический коэффициент (1,4), полученную площадь и значение скорости напора ветра в данном регионе.

Если последнюю величину взять 40 кг на метр квадратный, то ветровая нагрузка получится 252 килограмм на каждую отдельную опору.

Немаловажное значение при расчете глубины установки столбов является глубина промерзания земли. Такая величина меняется в зависимости от климатических условий местности. Рекомендуется погружать опоры на глубину не менее уровня промерзания грунта.

Ленточный фундамент является идеальным вариантом для заборов из профнастила.  С его помощью можно связать все пролеты конструкции ограждения в одно целое крепкое ограждение. При этом такое основание позволяет снизить последствия негативного характера при возможных деформациях почвенного состава.

Опоры для забора из профнастила

Выбор материалов для горизонтальных и вертикальных опор забора

Опоры и лаги являются основой каркаса любого забора. От правильного их выбора зависит надежность и стойкость все конструкции.

Для установки каркаса ограждения из профнастила используются профильные прямоугольные трубы. Для бетонируемых вертикальных опор оптимальными считаются профиль с сечением 60*60. Если брать во внимание высоту забора, то рекомендуется использовать такие параметры:

• до 2 метров – 50х50; 60х40;
• свыше 2 метров – 60х60; 80х80.

Толщина стенок для всех случает должна равняться 2 миллиметра. Круглая труба берется с диаметром не менее 60 миллиметров даже при низких ограждениях.

Для сооружения каркаса ограждения из профнастила используют профильные прямоугольные трубы

Для горизонтальных направляющих каркасной конструкции забора из листов профнастила применяется профиль размером 40х20 или 60х30. Последний вариант используется довольно редко.

Немаловажное значение имеет толщина профиля для ворот, на которые выполняется наибольшая нагрузка в конструкции. Для такого устройства применяется трубы с сечением 80х80, 100х100 и 120х120. При этом берется толщина стенок 3 и 4 миллиметра.

Также профиль большого размера используется для заборов, устанавливаемых в местностях с высокими ветровыми нагрузками и большим слоем снегового покрова.

  Перед установкой вертикальных и горизонтальных опор необходимо провести их обработку антикоррозийными веществами или просто окрасить.

Онлайн калькулятор – это лучший способ подсчета расхода необходимого материала для строительства забора из профнастила. Программа позволит правильно подобрать количество листов, учитывая нахлесты на соединениях. Используя калькулятор на начальных этапах строительства можно существенно сэкономить время и избежать лишних затрат на материал.

Размеры кровельного профнастила

Кровельный профнастил представляет собой металлический профилированный лист, изготовленный из высокопрочной стали методом штамповки и защищенный специальными веществами. Он бывает различных видов, которые существенно отличаются друг от друга. Это касается, в том числе и их размеров, бывающих совершенно разными, чтобы как можно полно удовлетворить потребности клиентов.

Благодаря техническим возможностям современных станков, на производствах могут быть изготовленными кровельные профнастилы длиной до 14 метров. Это позволяет клиенту приобрести такие материалы, которые будут по своим габаритам максимально подходить под величину самого здания.

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга.

Длинные изделия позволяют существенно уменьшить количество стыков, что касается в первую очередь их горизонтального положения. Важно это из-за того, что это в свою очередь оказывает прямое влияние на герметичность самой кровли. Если длина одного ската меньше 14 метров, можно полностью избежать горизонтальных стыков.

Использование длинных профильных изделий дает возможность также сократить расход материала, так как короткий профнастил нужно накладывать друг на друга внахлест.

• Наиболее часто используют для кровли профнастил длиной в 6 метров. Связанно это с тем, что его достаточно просто доставить на место строительства, в то время как 14-метровые изделия нужно грузить в специальные транспортные средства. Самая маленькая длина, которой достигает лист профилированного металла, всего 0,5 метра.
• Не менее важной является и ширина профнастила, стандартный размер которой всего 1250 миллиметров. Зачастую на станок попадают более широкие листы, но с учетом изгибов они теряют свою ширину. Чем более высокой является высота гофры, тем более узким будет сам материал. Именно поэтому профиль марки С8 имеет ширину 1200 миллиметров, а марки Н75 – 800 миллиметров.

Самостоятельный расчёт листов профнастила на забор

Этап 1. Материалы

Прежде чем приступить, разберёмся с материалами. Для монтажа нужны опоры, поперечные перекладины-лаги, ворота, калитки. Обычно столбы устанавливаются в 2,5 метрах друг от друга. Лаг для двухметрового ограждения понадобится две, от 2,2 м — уже три.

Немного о профнастиле: он бывает разных видов. Мы предлагаем 3 варианта — недорогой C8, жёсткие и более дорогие C20 и C21. Стоимость также зависит от того, окрашен ли профилированный лист, и если да, то с одной стороны или с обеих. У нас можно заказать любые варианты.

Читайте статью: Какой профнастил выбрать для забора

Этап 2. Расчёт материалов для забора из профнастила

1) Узнаём длину будущего ограждения. Длина равняется периметру, а периметр — это сумма сторон, умноженная на два:

Если участок — прямоугольник со сторонами 40 м и 30 м, то периметр будет равен: (40 + 30) × 2 = 140 м.

Обратите внимание: естественный рельеф земли искажает дистанционные расчёты, и редко какой участок имеет идеальную прямоугольную форму. Все цифры немного условны, хоть и приближены к реальности. Для точной информации закажите услуги замерщика — специалист приедет и бесплатно измерит территорию.

2) Рассчитываем, сколько нужно листов профнастила на забор. Самый простой способ — разделить периметр на длину листа. Допустим, вы выбрали C8 стандартной длины 1,15 м. Рассчитываем:

140 / 1,15 = 121,7, округляем в большую сторону — 122 штуки.

Лучше купить больше, чем ошибиться и недобрать.

3) Высчитываем число столбов. Они устанавливаются каждые 2,5 метра, поэтому периметр нужно разделить на этот промежуток:

140 / 2,5 = 56 столбов.

4) Высчитываем количество лаг. При высоте ограды до двух метров периметр нужно просто умножить на два. Если её высота от 2,2 — на три.

Перекладины-лаги привариваются к опорным столбам. Механизм такой: в землю на глубину полутора метров вкапываются столбы, к ним крепятся поперечины, всё тщательно грунтуется антикоррозионными составами, затем к конструкции крепятся профлисты. Дальше — косметика: пластиковые заглушки, которые прячут неэстетичные края столбов и торчащие шляпки саморезов.

140 × 2 = 280 м — общая длина лаг, нужных для нашего забора.

Стандартная длина лаги равна 3 м, хотя размеры могут варьироваться. Тогда:

280 / 3 = 94 лаги.

Итак, сколько листов профнастила надо для забора участка 30 × 40 м?

• 122 листа;
• 56 столбов;
• 94 лаги.

Схема расчëтов кровельного профнастила:

• считаем пароизоляцию,
• считаем теплоизоляцию,
• считаем гидроизоляцию,
• считаем кровельное покрытие (металлочерепицу «Монтеррей» или кровельный профнастил МК-20),
• считаем саморезы,
• выбираем, какие нужны доборные элементы, и считаем их,
• считаем саморезы для доборных элементов,
• смотрим, нужны ли планки примыкания,
• считаем водосток,
• и, наконец, снегозадержатели и колпаки на трубы!

Считаем пароизоляцию

Для пароизоляции кровли используем материал «Изоспан В».

Поставляется в виде рулона шириной 1,6 м. Нахлëст при монтаже – 10 см. Полезная ширина рулона – 1,5 м. В рулоне 70 кв.м.

Формула для расчета:

S кровли / 70 кв.м. (площадь рулона)

Расчëт для нашего примера:

72 кв.м. / 70 кв.м. = 1 рулон

Однако с учëтом нахлëстов и подрезки одного рулона не хватит, поэтому нам нужно 2 рулона.

Считаем теплоизоляцию

Для теплоизоляции используем материал «Эковер лайт универсал 28» или «Эковер лайт 35»

Поставляется в виде плит толщиной 50 мм. Размер плиты «Эковер» – 1000х600х50 мм.

В одной упаковке 0,36 куб.м.

Формула для расчета:

S кровли / толщина утепления в метрах

Расчëт для нашего примера:

72 м х 0,05 м = 3,6 куб.м. = 10 упаковок

Внимание: теплоизоляция всегда кратна упаковкам, округляется в бОльшую сторону.

Рекомендуем брать материал с запасом + 5-10% (+1 упаковка)!

Считаем гидроизоляцию

Для гидроизоляции кровли используем материал «Изоспан А», «Изоспан АМ» или «Изоспан С».

Поставляется в виде рулона шириной 1,6 м. Нахлëст при монтаже – 10 см. Полезная ширина рулона – 1,5 м. В рулоне 70 кв.м.

Формула для расчета:

S кровли / 70 кв.м. (площадь рулона)

Расчëт для нашего примера:

72 кв.м. / 70 кв.м. = 1 рулон

Однако с учëтом нахлëстов и подрезки одного рулона не хватит, поэтому нам нужно 2 рулона.

Считаем количество листов профнастила

Для кровли используем профнастил МК-20.

Профнастил МК-20 поставляется в виде листов длиной 2, 3 и 6 м. Полезная ширина – 1,10 м, полная ширина – 1,15 м.

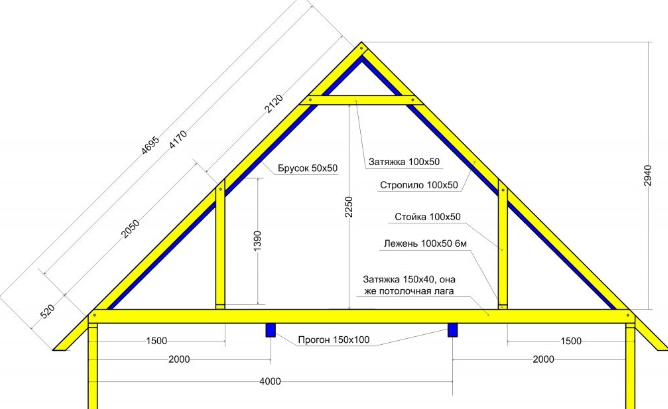

1. промерить длины всех скатов (от вершины конька до конца стропильной ноги);
2. прибавить к ним 7-10 см (вылет от конца стропильной ноги);
3. промерить длину конька

Внимание: если крыша двухскатная, то длина конька должна быть равна длине нижней части ската.

Рекомендуем промерить на всякий случай все скаты для максимально точного расчëта.

1. Считаем количество листов по ширине ската:

Формула для расчета:

Ширина ската (или длина по коньку) / полезная ширина профнастила МК-20

Расчëт для нашего примера:

8 / 1,10 = 7,27 листов

Округляем в большую сторону = 8 листов

2. Считаем количество листов в длину:

Используем метод подбора. Есть листы 2, 3 и 6 метров.

Внимание: нахлëст между листами профнастила в длину рекомендуется 10-15 см.

Расчëт для нашего примера:

Самый выгодный в нашем случае вариант – лист 3 м +лист 2 м

Проверяем так:

Лист 3 м + лист 2 м = 5 м

4,5 м (скат) + 0,10 м (вылет от конца стропильной ноги) + 0,15 м (нахлëст) = 4,75 м

Специальные программы для расчетов

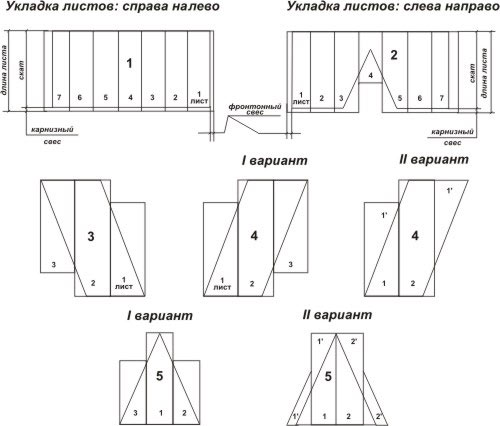

Затем определяем количество листов профнастила которые будут размещаться по горизонтали. Как рассчитать профнастил на крышу в этом случае? Весьма просто. Длину ската делим на полезную . При получении дробных значений округляем полученное число к большему целому. При этом мы автоматически учитываем и перехлест листов, который находится как разница между общей и рабочей шириной металлопрофиля.

После этого рассчитываем длину листов в одном ряду и, соответственно, количество листов. Длина будет равняться сумме свеса с карниза (50 мм), длины ската и вертикального перехлеста (150 мм). При этом минимально допустимая длина листа составляет 50 см, а максимальная 6,5 м. Оптимальной можно считать длину листа 4-4,5 м. С таким металлопрофилем наиболее удобно работать при монтаже кровли.

Теперь можно приступить к определению количества различных доборных элементов, длина которых равна 2 метрам. Сперва складывается длина скатов по которым будут устанавливаться такие элементы. Затем полученное число делится на 1,9, при этом учитывается нахлест в 10 см. Для ендовы полученное число длины скатов разделяют на 1,7, а нахлест равен 30 см. Как и в случае с количеством листов металлопрофиля по горизонтали, полученные значения округляются до большего целого.

Как крыть крышу профнастилом, смотрите на видео:

Немаловажно провести расчет количества утеплителя и гидроизоляционной пленки. Для этого необходимо учитывать тип и характеристики выбранного материала, а также площадь кровли. Надеемся, что данный материал помог вам разобраться с вопросом, как рассчитать профнастил на крышу.

Монтаж конька крыши из профнастила

Смонтированную кровлю нужно закончить, установив конек и боковые заглушки на него. Как закрепить этот элемент, разбираем ниже. Стоит знать, что профильные коньки выпускают в трех вариантах:

• Согнутый под углом лист профиля;
• Полукруглый конек;
• П-образный конек.

Можно перекрыть крышу профнастилом с использованием любого из них по вкусу.

Принцип устройства конька (как правильно класть его) и крепление кровли из профнастила выглядит таким образом:

• В верхней, еще не установленной коньковой части крыши, все укладываемые листы профиля монтируют идеально ровно по краю. То есть выравнивают в верхней части.
• Зазор между ними закрывают специальной герметизирующей лентой.
• Теперь параллельно имеющейся оси конька нужно зафиксировать деревянные бруски.
• К ним прикручивают конек, делая нахлесты элементов таким образом, чтобы преимущественное направление ветра как бы приглаживало их. Если части конька крепятся именно так, то ветер не сможет повредить кровлю.
• Торцы конька покрывают заглушками с обеих сторон. Таким образом, можно полностью закрыть крышу металлопрофилем своими руками.

Важно: если вы не знаете, как правильно положить профнастил на крышу сложной конфигурации, то лучше воспользуйтесь услугами профессионалов. Хотя в этом случае все работы по монтажу крыши профнастила своими руками выполняют по приведенному выше принципу. Нужно лишь аккуратно резать накрывающий кровельный материал на нужные элементы и ставить правильно ендовы. Помните, верно закрепляемый материал, служит более 30 лет.
