2.1. Устройство кровли. Подготовка основания под кровлю

Характеристики материала

Мягкая рулонная кровля – это кровельные материалы, составляющие слои которых спрессованы в форме длинного полотна, которое в готовом виде сворачивается в рулоны. Рулонные покрытия для крыши, благодаря такой форме очень удобно и практично перевозить, хранить, производить укладку на кровельный скат. Такие преимущества обеспечили им востребованность в промышленной и граждажданской сферах строительства. Мягкая рулонная кровля имеет устройство:

Внимание! Разные виды мягкой кровли для крыши различаются по своему составу, устройству и стоимости. Самые недорогие и известные – это рубероид и толь, имеют низкую стоимость и довольно практичны. Цена на современные мембранные рулонные материалы для крыши гораздо выше, но более прочные материалы, усовершенствованная технология монтажа, долговечность и другие характерики оправдают ваши затраты.

Разновидности рулонных материалов

На современном рынке стройматериалов существует большое количество разнообразных видов кровли, выпускаемых в виде рулонов.

В зависимости от технологии укладки мягкой кровли их условно можно разделить на три группы.

Приклеиваемые. Этот способ монтажа рулонной кровли самый простой. Для укладки слоя кровельного материала можно применять холодные или горячие мастики, а также специальный клей.

С клеящим слоем. Технология монтажа мягкой кровли данным методом подразумевает, что слой клея был заранее нанесен на внутреннюю сторону кровельного покрытия. Поэтому при укладке этой кровли нужно удалить с клеящего слоя защитное покрытие, а затем закрепить на поверхности крыши кровельный материал.

Наплавляемые. Технология укладки этого покрытия немного труднее вышеописанных, но в то же время держаться оно будет намного дольше и крепче. Наплавляемые кровельные материалы наносят при помощи газовых горелок.

Важно отметить, что существуют основные и безосновные рулонные кровельные материалы.

В конструкцию основных материалов входит основа из асбеста, картона или стеклоткани, обработанная специальными укрепляющими пропитками. Эти пропитки могут состоять из битума, дегтя и различных гибридных смесей.

Безосновное покрытие –это простой рулон кровельного материала определенной толщины. При нанесении такого покрытия нужно использовать дополнительные смеси из наполнителей, вяжущих веществ и специфических добавок.

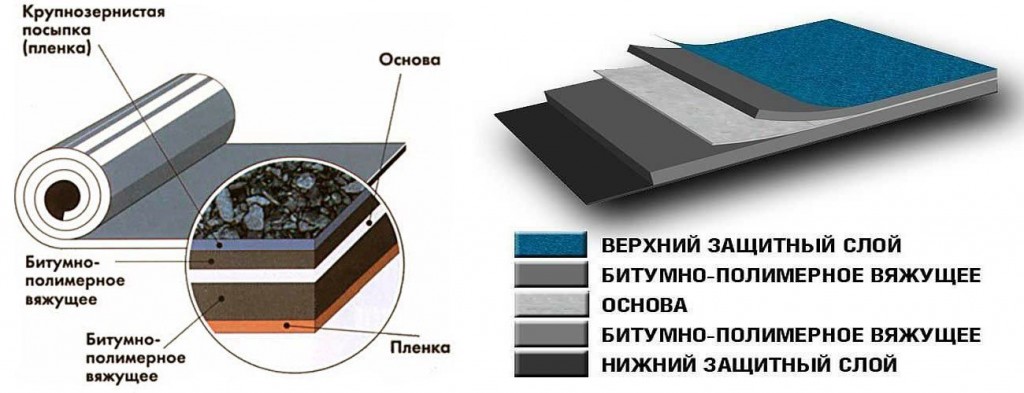

Типы основы, связующего вещества и посыпки

Устройство рулонных мягких покрытий отличается простотой, в которой кроется практичность и надежность.

Современный наплавляемый материал для кровли обеспечивает такие качества:

• защита здания от осадков;
• предотвращение переохлаждения и перегревания несущих конструкций;
• абсолютная герметичность;
• достаточная прочность к механическим воздействиям;
• сохранение формы при перепадах температуры;
• эластичность и гибкость;
• длительный срок эксплуатации;
• простота укладки и ремонта;
• отсутствие необходимости в регулярном обслуживании.

Раньше для изготовления рубероида использовался плотный картон, сегодня ему на смену пришли более технологические материалы.

• Полиэстер. Состоит из хаотично расположенных полимерных волокон. Может без повреждений растягиваться на 50%, обладает прочностью на разрыв до 40 кг/см. Хорошо подходит для оборудования сложных и криволинейных поверхностей.
• Стеклоткань. Представляет собой тканую материю, изготовленную из гибких стеклянных ниток. Обладает высокой прочностью (до 100 кг/см) и практически полным отсутствием способности тянуться.
• Стеклохолст. Состоит из прессованных стеклянных волокон. Отличается достаточной прочностью, ограниченной гибкостью и отсутствием растяжения.

Основой вяжущего слоя, как и раньше, является битум. Учитывая его свойство быстро стареть и трескаться, плавиться на жаре, в сырье начали добавлять особые пластификаторы, устраняющие эти недостатки.

Есть и другие модификации. Одним из них является искусственный каучук (СБС). Материал обладает отличной адгезией, сохраняет гибкость и вязкость при самых низких температурах. Покрытия с СБС чаще используются в условиях холодного климата.

Другим инновационным вяжущим веществом является искусственный пластик (АПП — атактический полипропилен). Материал устойчив к экстремально высокой температуре, ультрафиолету, обладает достаточной гибкостью и эластичностью. Его рекомендуется использовать в районах с жарким и солнечным климатом.

Наплавляемая кровля — ТЕХНОНИКОЛЬ

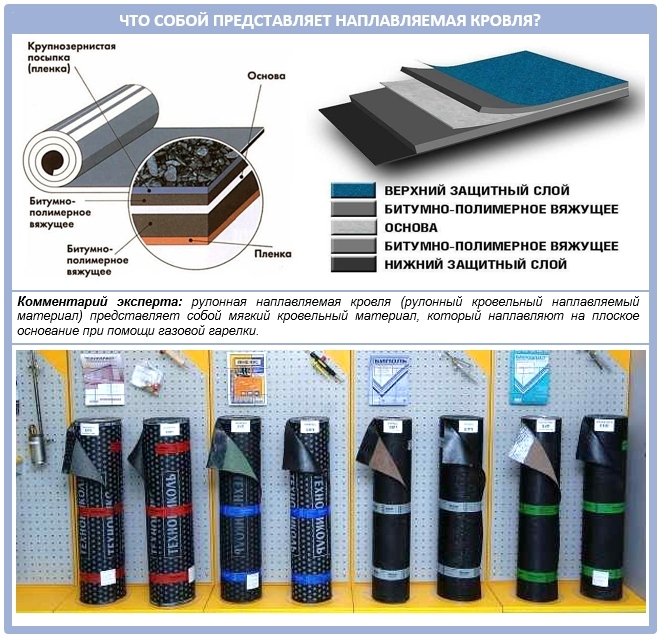

Наплавляемая кровля – это рулонный кровельный и гидроизоляционный материал, который производится на основе негниющего полотна и служит для изготовления кровельного ковра различных зданий и сооружений, а также для гидроизоляции мостов, фундаментов, тоннелей.

Современная наплавляемая мягкая кровля производится при помощи модифицированных битумных составляющих. Для ее изготовления применяют СБС (стирол-бутадиен-стирол, или «искусственный каучук») и АПП (атактический полипропилен, или «искусственный пластик»).

Основные качества

Популярность наплавляемой кровли обусловлена ее уникальными качествами: долговечностью (может прослужить от 10 до 30 лет – в зависимости от материала), прочностью, эластичностью, водонепроницаемостью, устойчивостью к механическим деформациям и перепадам температуры.

Применение

Этот кровельный материал используется во всех регионах России, в особенности оправдано ее применение в районах с суровым климатом. Он незаменим при устройстве кровель зданий и сооружений любого назначения, гидроизоляции мостов и виадуков, бассейнов и каналов, а также подземных сооружений (тоннелей, гаражей).

Хранение и транспортировка

Для того, чтобы свойства наплавляемой мягкой кровли сохранялись как можно дольше, необходимо правильно ее хранить. Рулоны должны находиться в строго вертикальном положении, на расстоянии 1 м и более от отопительных приборов, не подвергаться воздействию влаги и прямых солнечных лучей. Перевозку материала следует производить в специальном крытом автотранспорте, в вертикальном положении — в 1-2 ряда по высоте, если перевозится в горизонтальном положении – не более 5 рулонов по высоте.

Монтаж

Если выполняется восстановительный ремонт старого покрытия, следует наносить наплавляемую кровлю в один ряд. Если устраивается новый кровельный ковер или осуществляется капитальный ремонт, не обойтись без двух рядов. На плоских кровлях укладка выполняется на подготовленное основание с использованием пропановой горелки, методом наплавления. Другой вариант — приклеить первый слой мастикой или зафиксировать механическим способом.

Каталог продукции Решение для вашей кровли Где купить?

Область применения

Это многофункциональный стройматериал, использующейся для гидроизоляции конструкций разного типа:

• Плоских и скатных крыш с углом наклона до 30°.
• Гидротехнических сооружений: колодцев, бассейнов, канализационных каналов.
• Фундаментов и подземных элементов зданий, включая тоннели и мосты.
• Перекрытий и полов в помещениях с повышенной влажностью: санузле, ванне, банях.

Основное целевое назначение – кровельные работы: ремонтные или основные.

Наплавляемые материалы могут использоваться в качестве основы под шифер, черепицу и другие виды кровли или укладываться в качестве самостоятельного защитного покрытия. В первом случае достаточно одного слоя, во втором – от 2 до 4 (в зависимости от угла наклона крыши).

Эксплуатационные характеристики рулонной кровли подходят для использования во всех климатических поясах РФ, включая северные.

Монтаж и технология укладки гидроизолирующего слоя

Для наглядности разберем крышу на составные части, чтобы понять, зачем нужна наплавляемая кровля.

Над плитами перекрытия укладывается теплоизоляция из минеральной ваты или стекловаты. Между ними находится слой пароизоляции. Без него конденсат и пары из помещения будут попадать на теплоизоляцию. Минеральная вата может потерять свои свойства, так как легко намокает при соприкосновении с водой.

Обычно крышу утепляют 2 слоями утеплителя так, чтобы стыки между листами двух слоев не совпадали. Особое расположение обеспечивает максимальную экономию на отопление зимой и кондиционирование летом.

Экструдированный пенополистирол также используется для удержания тепла. Он не размокает в условиях повышенной влажности. Но недостаток все же есть – продукт хорошо горит. При пожаре может сгореть, крышу придется перебирать полностью.

Стекловолоконный утеплитель устанавливают в обрешетки между ребрами конструкции. Пенополистирол крепят шурупами. Его также можно посадить на клей. Минеральную вату тоже можно уложить без использования специальных конструкций, но между собой плиты лучше склеить расплавленным битумом.

Далее идет основание. Его поверхность выравнивается. Только при таких условиях кровля ляжет идеально. Сверху основания грунтуется праймером для придания герметичности. Грунтовка должна высохнуть. На осушенную и очищенную поверхность укладывается мягкая кровля в 2-3 слоя, иногда больше.

Первый слой укладывается из изделия с окисленным битумом в составе. Термоусадочные швы герметично закрывают изоляцией шириной 15 см. При отсутствии опыта или нежелании выполнять работу самостоятельно, можно заказать ее у строительной фирмы. За это придется заплатить немалые деньги. Для тех, кто хочет попробовать собственные силы, предлагается инструкция по укладке материала.

Сначала изолируется самая нижняя точка крыши. Это особенно актуально при небольшом уклоне. Связано это с тем, что последующие рулоны внахлест укладываются на уже существующие. Делается это для того, чтобы вода стекала сверху вниз по поверхности и не попадала под гидроизолирующий слой.

Перед началом укладки, производится проверка изделия на наличие дефектов. Рулон разматывается полностью и проверяется.

Далее один конец крепится к самому краю выбранного участка путем плавления вяжущего вещества рулона и нагрева места крепления основания газовой горелкой. После, полоса скатывается обратно в рулон для удобства.

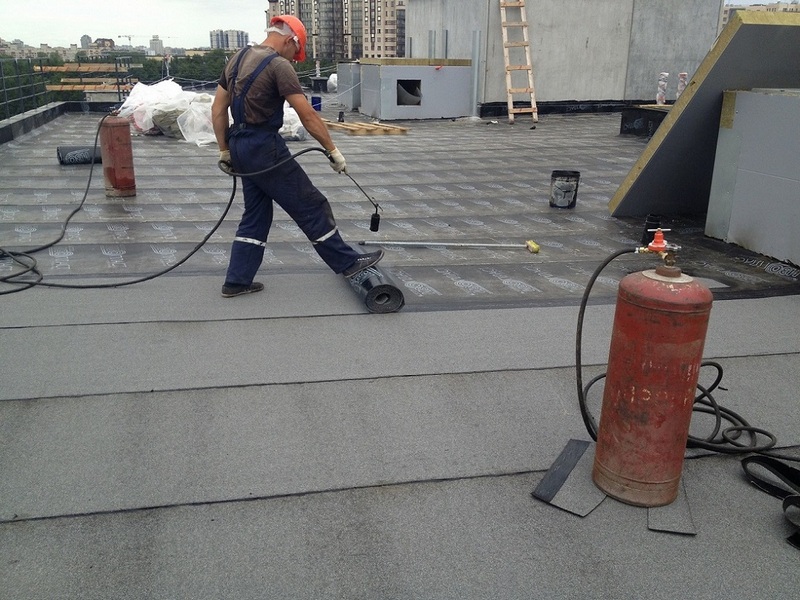

В процессе укладки принимают участие 3 человека. Один нагревает основание и нижнюю часть гидроизоляции газовой горелкой до такой степени, чтобы вяжущее вещество в той части расплавилось. Это позволяет прилепить материал к поверхности бетонной стяжки или теплоизоляционного слоя. Второй рабочий специальным крюком разматывает рулон. Третий участник валиком прокатывает уложенные участки настила, чтобы он хорошо зацепился за поверхность основания, а также для удаления излишков воздуха. Его под материалом быть не должно, так как это нарушает герметичность конструкции.

К краям уложенной кровли уделяется пристальное внимание. После укладки следует пройти вдоль всех швов, проверить, хорошо ли они прикрепились. Если где-то край отходит, его нужно аккуратно поддеть и заново проклеить.

Полоса уложенной гидроизоляции прокатывается от середины к краям.

Следующий рулон укладывается точно так же, внахлест по отношению к предыдущему. Края по бокам должны заходить на ранее установленную часть настила на 80 мм, торцы – на 15 см.

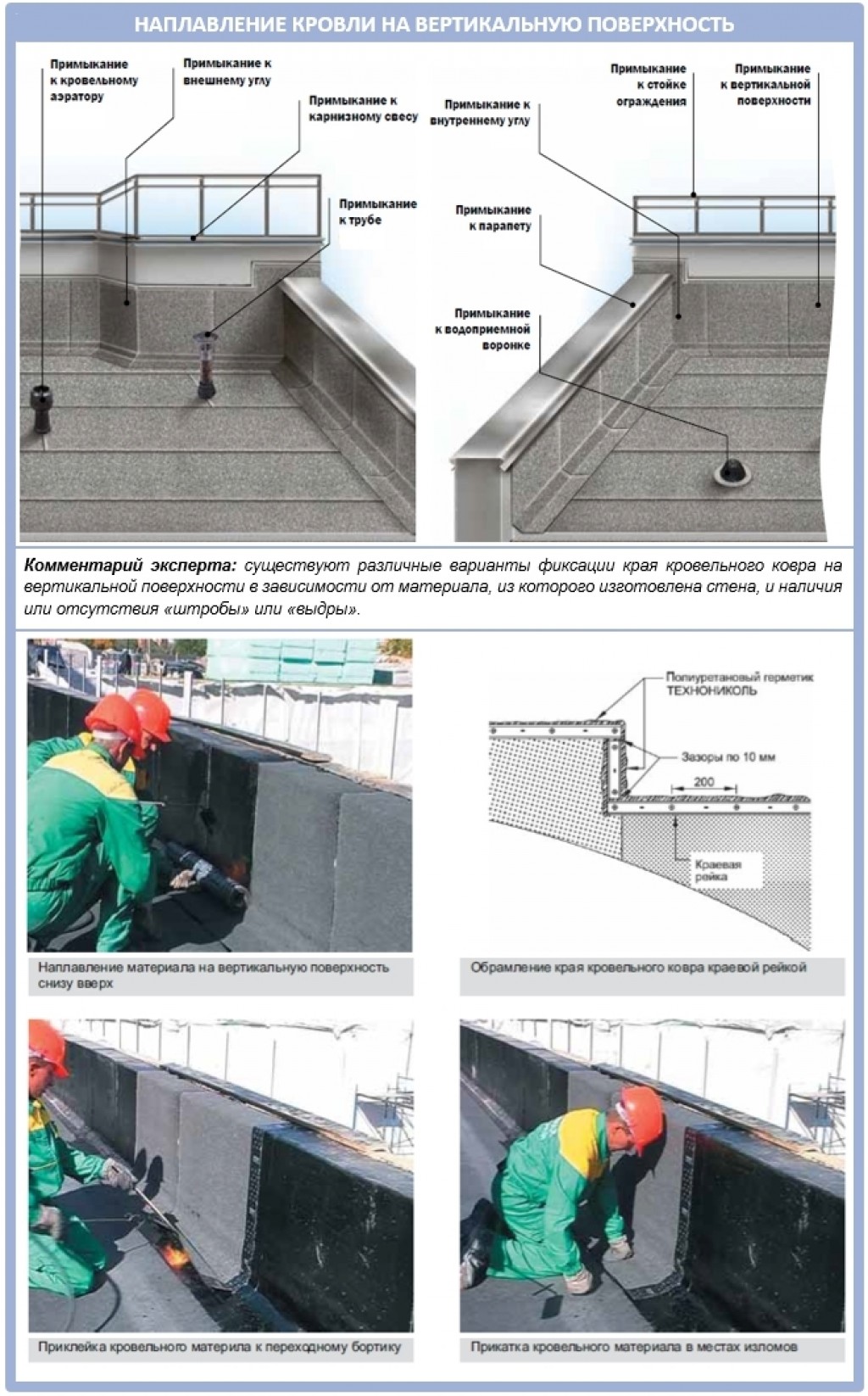

Вертикальные элементы, например, парапеты, накрываются мягкой кровлей особым образом. Сначала отрезают кусок нужных размеров. Затем крепят один конец на самый верхний участок парапета. Далее плавят битум горелкой и прикрепляют к остальной части. Для покрытия образовавшихся углов, необходимо приклеить внахлест 2 куска материала.

Все слои наплавляемой кровли укладываются в одинаковом направлении. Стыки между рулонами герметично перекрываются настилом последующих слоев. Допускать их совпадения не рекомендуется.

Покрывают гидроизоляцией и старый, испорченный настил. Его тоже необходимо предварительно почистить и устранить дефекты. Поверхность нужно ровнять, удалить грязь, пыль, выступающие участки, торчащие элементы. После, необходимо высушить ее, если есть влага. Устранив все дефекты, можно приступать к устройству нового слоя кровли.

Рекомендуем: Виды праймера для мягкой кровли

Недостатки рулонных материалов

Распространено мнение, что мягкая рулонная кровля проста, и при ее укладке нет шансов выполнить работы некачественно. Однако данное мнение ошибочно.

Не зря для проведения кровельных работ с рулонными материалами организация должна вступить в СРО.

Рулонные кровельные материалы не так долговечны, как другие гидроизоляционные покрытия, и достаточно сложны в монтаже.

Они не образует сплошного ковра — в покрытии из рулонных материалов много стыков, являющихся потенциальными источниками протечек.

Их главное назначение — защита плоских кровель от атмосферных факторов. Рулонные материалы требуют много времени на укладку.

Видео:

Во время работы используется открытый огонь, что небезопасно. Правильно работать с рулонными материалами под силу только квалифицированным специалистам. Все это делает рулонное покрытие морально устаревшими.

Решившимся на монтаж рулонной кровли нужно представлять себе процессы, которые протекают в поверхностях такого типа.

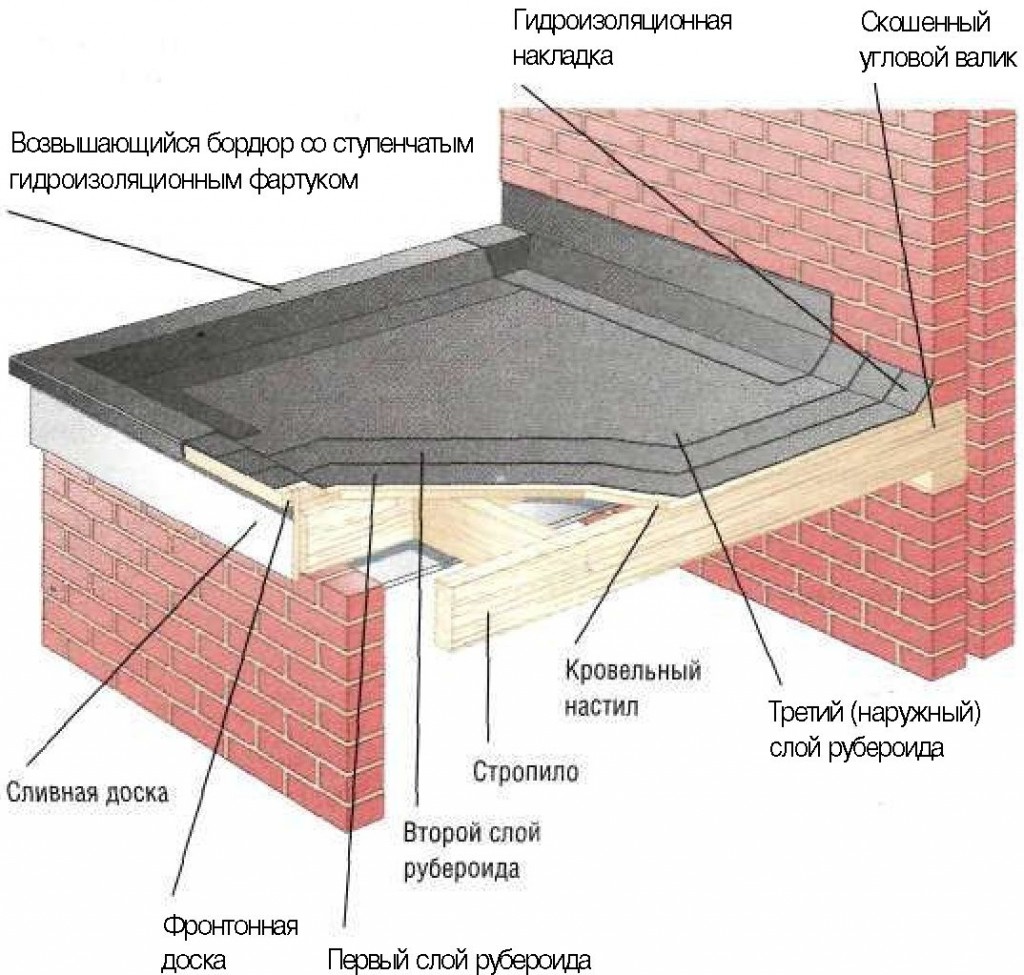

Рулонные кровли укладывают в виде многослойного ковра. Он защищает расположенную ниже стропильную систему от атмосферной влаги, ветра, ультрафиолетовых лучей.

Но при этом кровельное покрытие высыхает, а химические вещества, придающие ему эластичность и гидрофобность, выветриваются, постепенно испаряясь.

Внешне это выражается в осветлении мягкой рулонной кровли. Без защитной пропитки волокна основы начинают реагировать на атмосферные условия — впитывать влагу в дождливую погоду и испарять в солнечную.

При этом волокна расширяются и сжимаются. Разбухание наружного слоя приводит к появлению трещин на кровле.

Летом битумные материалы сильно нагреваются на солнце, так как имеют черный цвет.

Видео:

Температура рулонного ковра может превышать окружающую на 50 градусов, при этом вода, попавшая в его микротрещины, превращается в пар и распространяется в самом материале на значительные расстояния — так образуются пузыри.

Пар может создать такое давление, что кровельное покрытие будет «взрываться», разрывая полотнище.

Высокая температура приводит к разогреву мастики, который использовали для склейки полотнищ. На плоских крышах это явление будет полезным, так как легкоплавкая мастика, расплавившись, сможет заполнить все микропоры материала.

На крутых скатах ставшая жидкой мистика может стекать, увлекая за собой сами полотнища в сторону карнизного свеса.

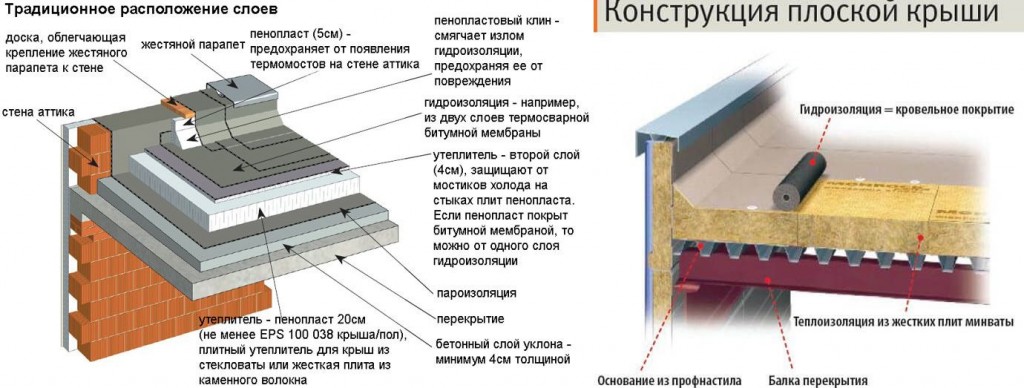

Состав кровельного пирога

При устройстве скатной или плоской наплавляемой кровли пирог бывает одинаковым — с утеплением или без, но в нем обязательно есть пароизоляционный слой. Материал для пароизоляции подбирают под используемое кровельное покрытие, так же как и выбирают под него подкладочный ковер.

Совместимость материалов при устройстве новой наплавляемой кровли

Все дело в совместимости качеств и характеристик, потому желательно на кровле использовать все элементы одного производителя. У солидных кампаний даже есть специальные таблицы, по которым можно подобрать требуемый пирог. Один из самых известных в России производителей  — фирма Технониколь, их таблица и приведена ниже.

Пароизоляция защищает вышележащие слои утеплителя от насыщения влагой, что особенно важно при использовании в качестве утеплителя каменной ваты. Она боится намокания. При повышении влажности сильно снижаются ее теплоизолирующие свойства, а если она замерзнет в мокром состоянии, то при разморозке просто рассыпется в труху и ваша крыша станет холодной. Потому при укладке пароизоляции особое внимание уделяют герметичности стыков, правильной разделке проходов.

Кровельный пирог утепленной плоской крыши с наплавляемой кровлей

При утеплении плоской кровли надо помнить о необходимости создания уклона в сторону стока или приемных воронок (не менее 1.5%). Такой же уклон сохраняется и при заливке стяжки. Ее минимальная толщина 5 см, марка бетона — не ниже М150. Набравшая прочность стяжка (не менее 28 дней с момента заливки) промазывается битумным праймером, который обеспечивает нормальное сцепление кровельного пирога со стяжкой.

По жестким плитам из каменной ваты допускается наплавление материалов без укладки стяжки. Тогда праймером промазывается поверхность утеплителя, а сверху монтируются слои наплавляемой кровли.

Плоская наплавляемая кровля без утепления

При устройстве скатных кыш или сборной стяжке (из плит и листов) кровельный пирог будет таким же, только пароизоляционный слой набивается со стороны помещения, утеплитель закладывается между лаг, а сверху на лаги крепят листы сборной стяжки (толщина листов не менее 8 мм, укладка в два слоя с разбежкой швов).

Ремонт мягкой рулонной кровли

Осмотр кровли желательно проводить два раза в год: весной, после схода снега, и осенью. При осмотре обращайте внимание на состояние кровельного материала.

Наиболее распространенным дефектом является появление отслоений и вздутий. Чтобы избавиться от такого пузыря, его разрезают накрест. Образовавшиеся лепестки отгибают, насколько это возможно. Основание зачищают и смазывают мастикой. Лепестки загибают обратно, плотно прижимают. Сверху снова промазывают мастикой и укладывают заплату, которая больше всего повреждения на 15-20 см по всем габаритам. Ее тоже тщательно прижимают.

Если нет под рукой горелки, обойтись можно мастикой и кистью

Случаются еще отслоения в местах стыков. Методика та же: открывают повреждение, хорошо очищают. Промазав мастикой, материал укладывают на место и сверху наносят заплату.

Иногда через несколько лет дефектов так много, что легче провести капитальный ремонт. Но настелить сверху несколько слоев — не самое лучшее решение. Это может и сдержит разрушение на год или два. Гораздо лучше демонтировать старое покрытие и настелить новое, но уже с использованием более надежных материалов, например, наплавляемых рулонных материалов. Они, конечно стоят дороже, но вы не будете заглядывать на крышу в течение пяти-десяти, а может, и более лет.

Швы тоже необходимо проверять и ремонтировать

Смета на устройство наплавляемой кровли

Смета на устройство или ремонт наплавляемой кровли включает стоимость всех материалов, стоимость работ по подготовке основания, пр необходимости — и по демонтажу старой кровли, устройству новой кровли, устройству примыканий, устройству пароизоляции, гидроизоляции, утепления. Чем более подробно составлена смета, тем лучше. Пример сметы приведен ниже.

Наплавляемые материалы позволяют быстро создать кровельный ковер, монтаж таких материалов не представляет особой сложности и может быть выполнен своими руками.

Важно при этом соблюдать технологию и технику безопасности при работе с горелкой.

Укладка рулонной кровли холодным способом — отличия

Укладка холодной кровли слегка отличается от горячего метода.

Инструкция монтажа, описывающая различия технологии:

1. Перед монтажом разверните рулон, оставив его так на сутки. При отсутствии данной возможности, раскатайте сверток и сверните его в обратном направлении.
2. Монтаж первого рулона выполняется следующим образом: раскатайте сверток материала до средины и проверьте, хватает ли его до начального места укладки, а затем развернутый кусок снова сворачивается в рулон. По итогу один рулон должен быть свернут в 2 рулончика.
3. Один человек промазывает основание мастикой в месте укладки.

   Важно! За один раз рекомендуется обрабатывать не больше 1,5 квадратных метров.

4. Другой работник раскатывает материал на основу, промазанную мастикой.
5. Продольный нахлест должен быть около 10 см, а нахлест с торца — 15 см.

   Важно! Укладку мембранных рулонных полотен крепят к основе на клей (более дорогостоящая процедура) либо механическим методом. Пласты мембранной кровли сваривают специальным аппаратом.

Эксплуатация мягких рулонных кровель

7.1. Под воздействием климатических и других факторов на мягкой рулонной кровле могут возникнуть дефекты.

7.2. По предупреждению дефектов мягкой рулонной кровли должно проводиться техническое обслуживание.

7.3. При эксплуатации мягких рулонных кровель должны проводиться осмотры как плановые так и неплановые.

7.4. К плановым осмотрам относятся:

• зимние;
• летние;
• осенние;
• весенние.

7.5. Неплановые осмотры проводится по мере необходимости.

7.6. Техническое обслуживание мягких рулонных кровель по очистке должно включать следующие операции:

• очистка от грязи и мусора выполняется раз в год при осенних и весенних осмотрах;
• очистка водостоков и желобов осуществляется постоянно;
• удаление наледей и сосулек – по мере надобности;
• очистка кровель от снега, наледей – весной.

7.7. Очистка кровли от снега осуществляется деревянными лопатами.

7.8. Технические проходы должны иметь деревянные трапы.

7.9. Возможные дефекты по покрытию:

1. появление трещин, разрывов;
2. трещины по покрытию;
3. отслоения в местах примыкания, швах;
4. вздутия, разрывы;
5. оползание вертикальных покрытий.

Ремонт кровельного ковра производится путём наложения заплат на дефектные места или наклеивание нового полотна самоклеящегося материала Ризолин.

При необходимости производится ремонт основания и восстановление кровельного покрытия.

При выполнении технических мероприятий по эксплуатации покрытия мягкой рулонной кровли из Ризолина надёжно будет защищать сооружение от влаги в течении десяти лет.

Особенности монтажа скатной крыши

Скатную крышу нет необходимости выравнивать, но нужно обеспылить для лучшей адгезии.

Если скаты крыши имеют небольшой угол уклона (до 15 градусов), то первая полоса рулонного материала укладывается снизу, вдоль карниза (свеса). Следующее полотно укладывают с нахлестом 10 см. Поперечный нахлест – не менее 15 см. Если скаты имеет уклон 15-50 градусов, полосы наплавляемого материала укладываются поперек скатов.

Количество слоев зависит также от угла наклона скатов:

• более 15° – два,
• 5-15° – три,
• до 5° – четыре.

На конёк также наплавляют полосу битумного материала: поперёк и вдоль в четыре слоя. Каждая последующая полоса будет шире предыдущей (на величину нахлеста). Нижний слой должен укладываться на скаты с нахлестом 20 см, верхний – 25 см.

Полосами битумного рулонного материала защищают не только конек, но и другие конструктивные элементы скатной крыши (разжелобки и ендовы).

Во время монтажа наплавляемой кровли не всегда удаётся строго следовать приведённой пошаговой технологии. Только опытные мастера знают, как лучше поступить в тех или иных обстоятельствах. Советуем доверить устройство наплавляемой кровли надежным специалистам.
