Как рассчитать лестницу на второй этаж — основные параметры

Требования безопасности

Главной задачей является соорудить конструкцию, которой бы можно было пользоваться без опасений за своё здоровье. Она должна быть прочной и надёжной. Задумываться об этом необходимо ещё на этапе проектировки и составления чертежа.

Для должного осуществления этого процесса следует учитывать следующие нюансы:

• В наибольшем параметре ширина ступеньки не должна превышать 400 мм, а в наименьшем – 100 мм. Если этого требования не соблюдать, то невозможно будет достичь комфорта в эксплуатации строения.

• На участках, где лестница имеет прямую структуру, все ступени должны иметь одинаковую ширину и длину.

• Оптимальной высотой ступеней по всем нормативным документам является 120-220 мм. При меньших значениях пользователь будет постоянно спотыкаться об них. Выступ каждой ступеньки не должен превышать 40 мм.

• Сооружая П-образную лестничную конструкцию с разворотом на 180, необходимо правильно организовать расстояние между маршами. Оно должно составлять не менее одной четверти ширины ступени.

• Расстояние от марша непосредственно до верхней части перекрытия обычно составляет не менее 2 м. В противном случае обустроить лестницу с поворотными элементами будет довольно трудно.

Как рассчитать лестницу на второй этаж: основные параметры расчета

Чтобы после установки лестницы на второй этаж вам не пришлось обнаружить, что она слишком крутая или узкая, по ней очень тяжело подниматься или неудобно спускаться, необходимо заранее поинтересоваться тем, как рассчитывают лестницу на второй этаж. Для этого необходимо ознакомиться с типами лестничных конструкций и предъявляемыми к ним требованиями.

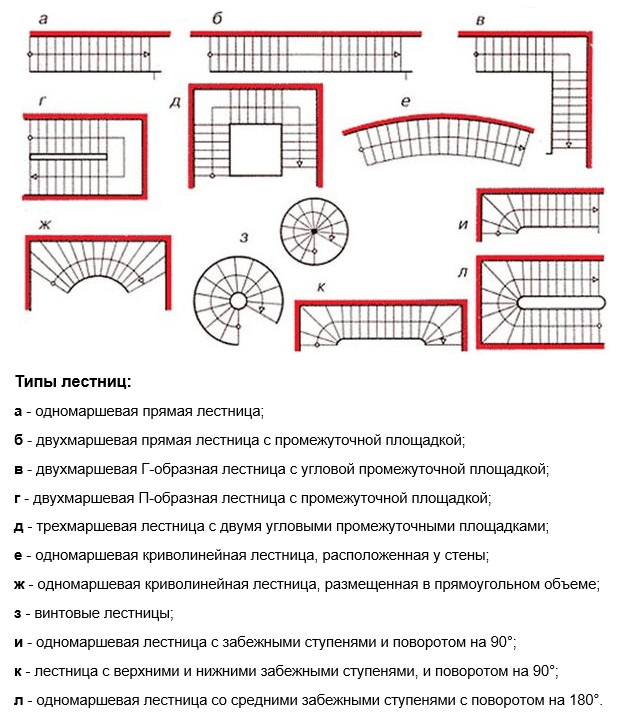

Виды лестничных конструкций

Тот или иной вид лестницы на второй этаж выбирают исходя из особенностей конструкции здания, назначения лестницы, общего стиля интерьера и наличия свободного пространства для ее установки.

Расчет лестниц на тетивах — возможности калькулятора

— расчет удобной конструкции деревянной лестницы на тетивах¹, — определение необходимого количества материалов, — точные размеры всех деталей, — подробные чертежи и схемы всех элементов лестницы.

Рекомендации по удобству расчета

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см., в среднем — 63 сантиметра. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см. Наиболее удобный наклон лестницы — от 30° до 40°.

Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Прямая лестница на тетивах

Нажмите на кнопку↑ для начала расчётаДля расчета укажите необходимые размеры в миллиметрах

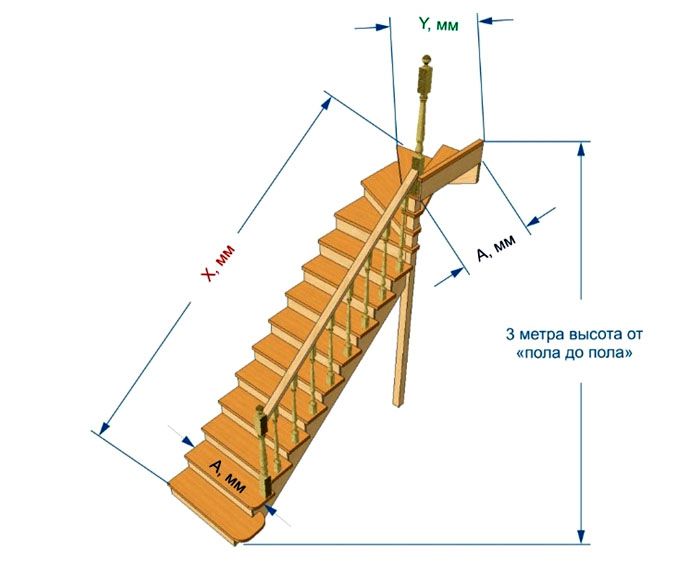

X — длина проема лестницы, Y — высота лестницы, Z — ширина лестницы, C — количество ступеней, W — толщина ступеней, F — выступ ступеней, T — толщина тетивы или косоура, H — показывать подступенки², LR — направление подъема лестницы, SP — положение первой ступени относительно уровня пола второго этажа.

Термины:

¹ Тетива — основная деталь конструкции лестницы, основной несущий элемент, к которому крепятся ступени (параллельные боковые доски).

² Подступёнок — вертикальная плоскость (высота подъёма) лестницы.

Калькуляторы расчета лестниц онлайн.

Виджет от SocialMart

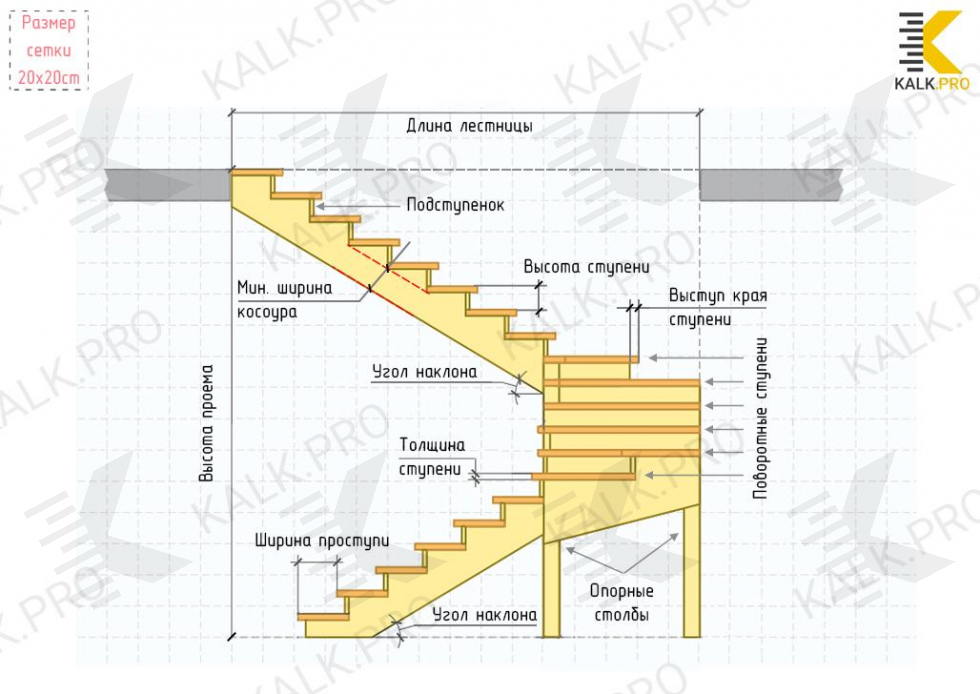

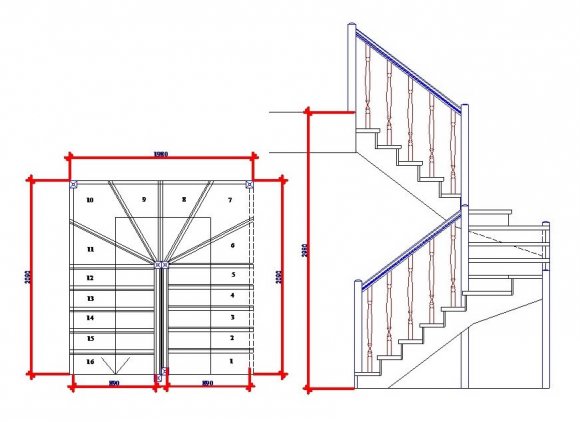

Расчет лестниц с поворотными ступенями на 90°

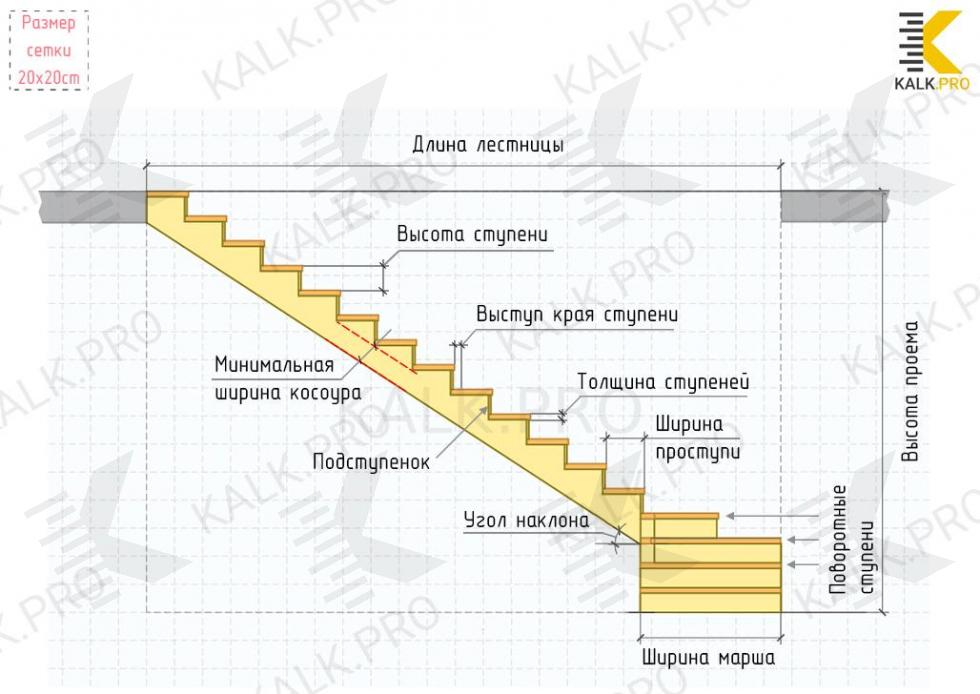

Методика расчета деревянной лестницы

Укажите необходимые размеры

X – ширина проема лестницы Y – высота проема Z – ширина лестницы F – выступ ступеней W – толщина ступеней C – количество всех ступеней C1 – количество ступеней на нижнем марше C2 – количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

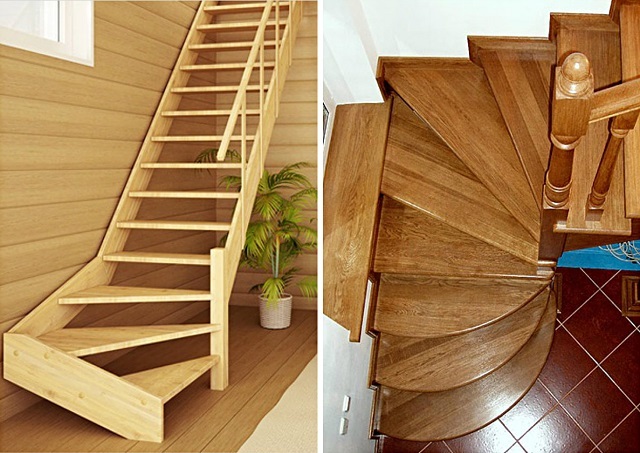

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше – ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница – тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

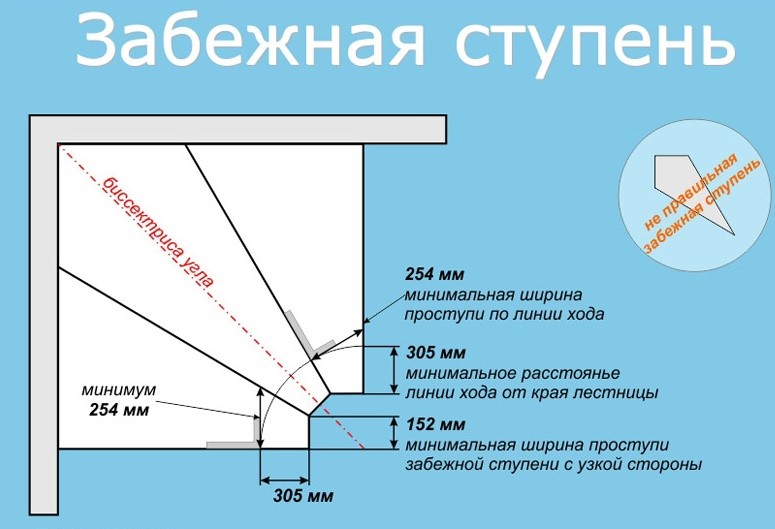

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени – не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное – правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем – 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы – от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви – не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

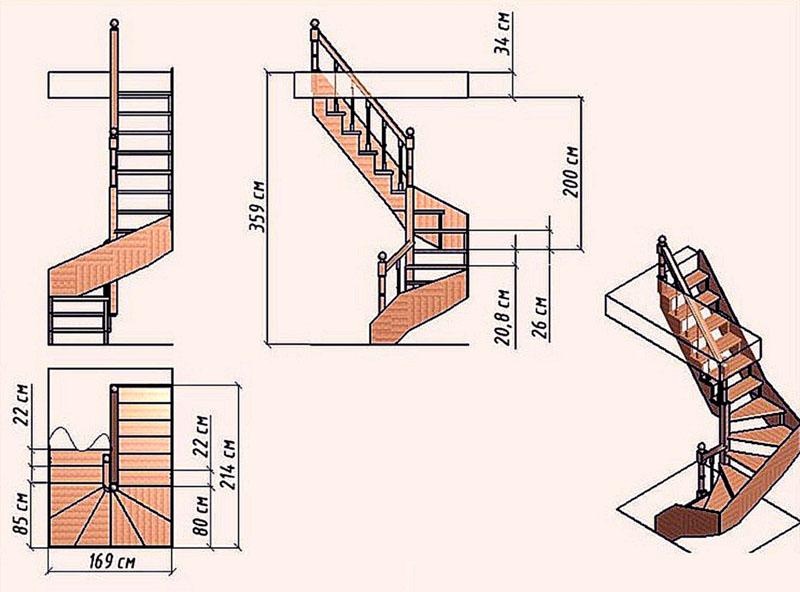

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестниц с поворотными ступенями на 90° Расчет лестниц с поворотными ступенями на 90°. Бесплатный онлайн сервис.

Пошаговая инструкция

1. Для того, чтобы лестница из дерева была успешно смонтирована, нужно просчитать ее уклон, который может составлять от 25 до 40 градусов.

2. Строительство деревянной лестницы предполагает предварительный расчёт её ступеней. Исходя из максимального расстояния между ступенями в 19 см, рассчитывают количество ступеней по высоте конструкции. Ширина проступи должна составлять минимум 25 см.

3. Безопасная установка деревянных лестниц требует, чтобы она была оборудована перилами высотой не меньше 90 см.

Расчет размеров деревянной лестницы на тетивах на сайте

Расчет лестниц на тетивах

Пример:

Вид сбоку

Вид спереди

Вид сверху

Чертеж тетивы

Чертеж ступеней

Исходные данные Высота лестницы 500 мм Длина лестничного проема в плане 700 мм Количество ступеней 2 Толщина ступеней 40 мм Выступ ступеней мм

Тетива лестницы Длина тетивы 1191 мм Угол наклона лестницы 35.5°

Размеры ступеней Высота ступеней 250 мм Глубина ступеней 350 мм Высота подступенка 210 мм

Крыльцо деревянного дома разумно защитить широким козырьком, а установку поступей выполнить с наклоном в 2-3 мм. Такое нехитрое монтажное решение не ухудшит эргономику ступеней и обеспечит беспроблемный естественный сток лишней влаги.

Нормы проектирования лестниц: СНиП

1. Ширина межэтажного марша (см) — 90-105, максимум — 140, одинакова по всей длине.
2. Высота от ступени до перекрытия — 2 м по всему пролету.
3. Уклон — минимум 20, максимум 50 градусов, в жилых помещениях — 30-45º.
4. Ступени. Количество в марше — 3-17. При большем количестве между маршами ставят площадку. Глубина проступи (см) — от 25, для лестниц в подсобные помещения (чердак, подвал) — 20.
5. Высота шага — 12-25, комфорт — 15-19. Идеально — 15 см, но для такой лестницы нужен проем 4х2 метра. Если пространство под лестницу ограничено, лучше делать 19-22. Высоту шага 25 см используют в очень маленьких проемах, для лестниц в малопосещаемых местах.
6. Разделительная или поворотная площадка. Ширина не меньше ширины марша, длина — 130 см или не менее двух шагов взрослого человека. Если на площадку выходит дверь — полотно + 60 см.
7. Перила (см). Высота — не менее 90, если есть дети — 150. Расстояние между балясинами — 10-15 см. Нагрузка, которую должны выдерживать перила — 100 кг, поэтому их изготавливают из дерева твердых пород или металла.

Общие правила расчета

Общие принципы расчета:

1. Устанавливайте лестницу так, чтобы угол ее наклона составлял от 35° до 40° — это максимально комфортный диапазон для передвижения человека вверх и вниз по ступеням. Если сделать лестницу более пологой, то перемещение по ней будет занимать слишком много времени и быстро утомлять. Кроме того, пологая лестница будет длиннее, поэтому для ее строительства потребуется больше материалов и времени. А по крутой лестнице будет сложно подниматься с грузом в руках, детям и пожилым людям.
2. Если вы делаете маршевую лестницу, то сами марши должны быть довольно широкими, даже если общая длина конструкции не превышает пары метров. В среднем ширина маршевой площадки должна составлять 90-100 см.
3. Все ступеньки должны быть идентичными. Мы уже говорили, что различие хотя бы в несколько миллиметров по высоте глазу не видно, но тело автоматические привыкло поднимать ногу на определенную высоту при подъеме, и если этот параметр не будет совпадать, спотыкания и падения неизбежны.
4. Расстояние сбоку между пролетом лестницы и стеной не должен превышать 6 см.
5. Конструкция должна выдерживать нагрузку минимум в 220 кг, перила – от 100 кг. Если среди жильцов есть полные люди, нагрузку следует увеличить.
6. Высота перил должна быть не меньше 90 см. Если вы делаете лестницу, ведущую в детскую комнату, их можно опустить на уровень 70-75 см. Существуют лестницы без перил – легкие и стильные конструкции, не перегружающие интерьер, но в этом случае риск оступиться и упасть вниз увеличивается. Если лестница проходит рядом с окном, перила устанавливают в обязательном порядке.

Поскольку наиболее часто в частных домах используют маршевые конструкции, мы будем рассматривать именно их. Любые марши состоят из фризовой ступеньки наверху, поверхность которой находится на уровне одного подступенка от пола, верхней ступеньки, расположенной вровень с полом второго этажа и ступеней между первыми двумя элементами (их количество может быть произвольным). Минимум марш может состоять из 3 ступеней, максимум – из 15, очень редко – из 20 штук. Оптимальный вариант, когда в одном пролете насчитывается от 8 до 12 ступеней.

Расчет ступеней

При расчете ступеней деревянной лестницы за расчетную единицу берут какое-либо значение. Как правило, это длина среднего человеческого шага, которая составляет примерно 60-64 см. Экспериментальным путем было выяснено, что именно на это расстояние человек выносит ногу во время ходьбы по горизонтали в спокойном темпе. Однако хождение по ровной поверхности и по наклонной лестнице отличается, поэтому у расчета шага по ступенькам есть свои особенности. Зная этот параметр, можно вычислить шаг ступени и ширину проступи, и наоборот.

Вычисления следует производить по формуле: 2m+n=62 см (возьмем среднее число между 60 и 64 см человеческого шага). Здесь m является высотой подступенка, а n– шириной проступи. Таким образом, можно вычислить оптимальное соотношение этих величин.

Стоит заметить, что существуют общепринятые размеры проступей и подступенков, считающиеся наиболее удобными, как и угол наклона лестничного полотна. Так, высота подступенков обычно составляет 16 см, но может увеличиваться до 17 см. Ширина проступи в идеале должна быть не меньше длины стопы человека. Взрослому человеку с 43-45 размером будет удобно подниматься по лестнице, ширина проступей которой составляет около 30 см.

Длина лестницы

Для расчета длины лестничного марша необходимо сперва определить количество ступеней в нем минус одна. Также потребуется расчетная ширина ступеней. Умножьте эти показатели и получите длину лестницы.

Например, лестничный марш состоит из 8 ступеней шириной 29 см. Умножаем 8 на 29 и получаем 232, то есть 2,32 м.

Если длина получилась непозволительно большой, и такую лестницу не получится вписать в интерьер, ее можно сделать с поворотом на 90° или 180°, дополнив промежуточными площадками (пролетами) и забежными ступеньками. Расчет поворота деревянной лестницы зависит от ваших предпочтений и размеров пространства, отведенного под конструкцию. Все необходимые данные проще всего получить, воспользовавшись одним из бесплатных интернет-сервисов или шаблонными размерами. Подобной информации полным-полно в интернете, поэтому подобрать нужный вариант не составит труда.

Из всей информации выше можно сделать вывод, что в некоторых случаях расчет лестницы проводить вовсе не обязательно – можно просто воспользоваться уже имеющимися данными и размерами, проверенными на практике. Если вы делаете оригинальную конструкцию с нетипичными габаритами, для уверенности в успешном исходе дела можно создать 3D-проект при помощи специальной программы. Среди такого софта особой популярностью пользуется Consultec Staircon – программа, создающая визуализацию проекта и позволяющая просчитать смету на его реализацию. Программа SolidWorks поможет создать модель любой лестницы и других инженерных конструкций. В программе «Компас» работает большинство современных конструкторов и доморощенных дизайнеров.

Напоследок предлагаем вам посмотреть полезное обучающее видео о деревянной лестнице с поворотом, где наглядно продемонстрированы все этапы работы:

Из какого материала делают лестницы?

Для строительства внутридомовых лестниц используют такие материалы, как:

• дерево;
• камень;
• металл;
• стекло;
• керамика.

Любой материал хорош по-своему, имеет как достоинства, так и свои недостатки.

Деревянная лестница

Самым популярным и востребованным материалом является дерево: дуб, сосна, ясень, бук. Шикарно смотрится лестница на второй этаж, сделанная из нескольких видов древесины.

Достоинства:

1. легкое обрабатывание;
2. эффектный внешний вид;
3. создание атмосферы комфорта и тепла;
4. подходит для любого интерьера;
5. высокая прочность и долговечность;
6. повышенная стойкость к внешним воздействиям;
7. оптимальный бюджетный выбор.

Недостатки:

• необходимость обновления покрытия и скрипа ступеней.

Каменная лестница

Сама конструкция изготавливается из бетона, а уже потом обкладывается искусственным или натуральным камнем.

Достоинства:

1. очень высокая износостойкость;
2. пожароустойчивость;
3. выдерживание больших нагрузок.

Недостатки:

1. трудность процесса изготовления, сборки, установки;
2. немалый вес;
3. захватывание большого пространства.

Металлическая лестница

Является современным решением. Находится на втором месте по востребованности и популярности после деревянной. Металл очень хорошо сочетается с другими материалами, такими как стекло, камень, дерево.

Достоинства:

1. долговечность, прочность, надежность;
2. универсальность;
3. своеобразный дизайн;
4. относительно низкая стоимость;
5. небольшой срок изготовления.

Недостатки:

• периодическая покраска требует больших затрат сил и времени.

При выборе места расположения лестницы нужно ориентироваться на ее уместность, назначение и удобство.

Расчёт базовых показателей ступеней маршевой лестницы

Произвести все необходимые расчеты можно при помощи простого строительного карандаша, листа чертежной бумаги и измерительной рулетки. Узнать подходящую высоту и ширину ступеней вашего проекта возможно математически, при помощи специальной формулы.

Учтите, что формат ступеней может быть несколько разным

В соответствии с требованиями безопасности имеется специальная формула расчета параметров ступени: 2а+б = 600 мм…640 мм, где: а – высота, б – глубина, 600 и 640 мм – длина среднестатистического шага. Это значит, что совокупность удвоенной высоты ступени и ее глубины, должна составить не больше 640 мм и не меньше 600 мм. Такой лестничный марш можно назвать неопасным и удобным для подъема.

Пример подсчета:

оптимальное значение «а» — 15 см,

значение «б» — 30 см.

Отсюда следует: 600 – (150*2) и 640 – (150*2), то есть б = от 300 до 340 мм.

Наряду с первой формулой имеется вторая – более легкая. Выглядит она следующим образом: а+б = 450±20 мм. Таким образом, совокупность указанных значений не должна превысить 470 мм.

Стоит отметить, что данные формулы нельзя воспринимать, как истину в последней инстанции. И вот лучшее тому доказательство:

Расчет размера ступеней, подступенка и других элементов лестницы 1 часть

Расчет размера ступеней, подступенка и других элементов лестницы 2 часть

Полученные результаты справедливы для лиц со средними показателями роста и массы тела. Следовательно, производя расчеты указанных выше показателей, необходимо помнить о габаритах людей, проживающих в доме.

Инструкция к калькулятору

Исходные данные

Типы 1, 2 и 3

Условия эксплуатации:

Отметки пола первого и второго этажей (А и Б) — имеются в виду отметки чистого пола, т.е. после отделки.

Количество подъемов — здесь прикидываете, сколько лестница должна содержать подъемов.

Срок службы — предполагаемая продолжительность существования конструкции.

Температура — средняя температура, при которой будет эксплуатироваться деревянная лестница.

Влажность — Эксплуатационная влажность древесины / Максимальная влажность воздуха при температуре 20 °С.

Косоуры:

Материал — порода древесины, из которой выполнены косоуры.

Ширина и высота косоура (J и I) — размер поперечного сечения косоура.

Сорт древесины — какой сорт древесины применялся для изготовления косоуров.

Пропитка — подвергаются ли косоуры глубокой пропитке антипиренами под давлением.

Предельный прогиб — определяется по таблице Е.1 СНиП * (СП ) «Нагрузки и воздействия. Актуализированная редакция».

При пролете:

• L≤1 — 1/120;

• L=3 — 1/150;

• L=6 — 1/200;

Ступени:

Материал — порода дерева, из которой изготовлены ступени.

Длина ступени (K) — размер ступени между внутренними гранями косоуров.

Ширина ступени (D) — ширина всей ступени.

Ширина проступи (С)  — проекция горизонтальной поверхности ступени, т.е. без забега. Ее размер желательно делать 200-320 мм.

Толщина ступени (Т) — здесь и так все понятно.

Сорт древесины — сорт древесины, выбранной породы, который применялся для изготовления ступеней.

Пропитка — применялась ли глубокая пропитка антипиренами или нет.

Предельный прогиб — тот же, что и для косоуров.

Нагрузка:

Нормативная нагрузка — данное значение определяется в соответствии с таблицей 8.3 СНиП «Нагрузки и воздействия». Например, для жилых зданий нормативная нагрузка на лестницу равна 300 кг/м2.

Расчетная нагрузка — получается путем умножения нормативной нагрузки на коэффициент надежности. В соответствии с пунктом 8.2.2 того же СНиПа для жилых зданий данный коэффициент равен 1,2. То есть расчетная нагрузка равна 300·1,2=360 кг/м2.

Коэф. mд — вводится в случае, если напряжения в элементах, возникающие от постоянных и временных длительных нагрузок, превышают 80% суммарного напряжения от всех нагрузок. В данном случае его можно не вводить.

 Типы 4, 5 и 6

Отметки пола 1 этажа (А), площадки (В) и 2 этажа — имеется ввиду уровень, по которому будут ходить люди.

Количество подъемов — сколько планируется подъемов у каждой лестницы.

Ширина ступени (D1 и D2) — ширина всего изделия.

Ширина проступи (C1 и C2) — размер между двумя крайними точками нижележащей и вышележащей ступенями.

Минимальная высота косоура (I1 и I2 — только для типа 6) — минимальное сечение косоура в месте подъема.

Результат

Типы 1,2 и 3

Высота (H) — расстояние от отметки А до отметки В.

Длина (L) — проекция деревянной лестницы.

Угол наклона (P) — угол наклона лестницы по отношению к горизонту.

Высота подъема (X) — расстояние между ступенями по высоте.

Размер (Z) — расстояние от начала косоура до начала ступени.

Косоуры:

Длина косоура (L1) — рабочая длина косоура лестницы.

Размер (Y) — высота сечения примыкания косоура к площадке или междуэтажному перекрытию.

Гибкость косоура — необходима для его расчета.

Ступени:

Количество ступеней — имеется в виду количество изделий на одну лестницу.

Расчет по прочности (способность конструкции выдерживать нагрузку без разрушения):

Gкос и Gст — напряжение, возникающее в косоурах и ступенях под действием нагрузкок.

Rтреб — требуемое расчетное сопротивление косоура или ступеней.

Запас — в случае, когда Rтреб<G, конструкция по прочности не проходит (в данной графе показывается отрицательное значение) и поэтому требуется увеличение сечения или смена сорта и породы древесины. В случае обратной ситуации в графе показывается процент запаса.

Расчет по прогибу (желательный расчет, поэтому, если Вас не волнуют прогибы конструкции, его можно и не делать, так как лестница, которая проходит по прочности и не проходит по прогибу, выдержит:

Fкос и Fст — прогибы косоуров и ступеней, возникающие под действием нормативных нагрузок.

Fmax — максимально допустимый прогиб конструкции, рассчитанный в соответствии со СНиП «Нагрузки и воздействия».

Запас — если Fmax<F, то конструкция по прогибу не проходит. В обратной ситуации (Fmax>F), здесь показывается процент запаса по прогибу.

Типы 4, 5 и 6

Высота (Н1 и Н2) — расстояние от чистого пола 1-го этажа до пола площадки, и от пола площадки до чистого пола 2-го этажа.

Длина (L1 и L3) — длины косоуров 1-ой и 2-ой лестниц.

Длина (L2 и L4) — проекции лестниц по ступеням.

Высота подъема (Х1 и Х2) — расстояние по верху между двумя последовательно идущими ступенями.

Длина (Z, Z1 и Z2) — расстояние от начала косоура до начала первой ступени лестницы.

Угол наклона (Р1 и Р2) — угол наклона 1-ой и 2-ой лестниц.

Количество ступеней — количество изделий на первую и вторую лестницу.

Минимальная высота косоуров (I1 и I2 — только для типа 4) — минимальное сечения косоура, при котором верх ступени будет им закрываться.

Размер (Y1 и Y2 — только для типа 6) — размер сечения вверху косоуров (в месте их приставления к площадкам).

Другие методы

Рассчитать забежную конструкцию другими способами несколько сложнее. Для этого необходимо обладать базовыми знаниями в области черчения и проектирования.

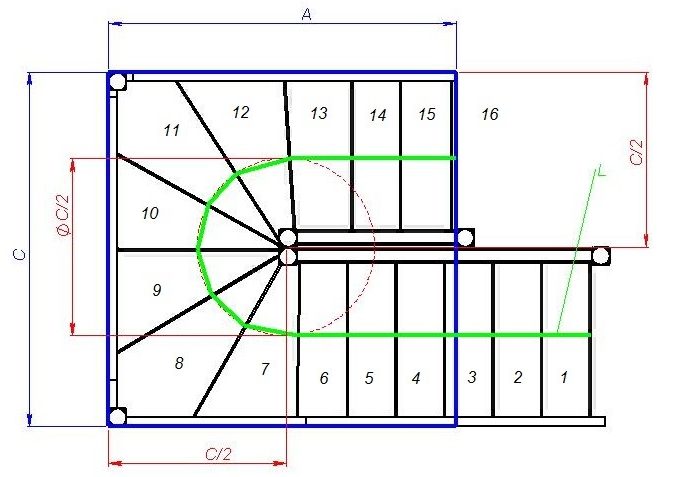

Для выполнения расчета забежной лестницы с поворотными ступенями на 90 и 180 градусов датским методом необходимо расчертить конструкцию в двух проекциях: горизонтальной и вертикальной по внутренней тетиве. На внутренней тетиве по двум осям откладываются высота ступеней (вертикаль) и их узкая часть (горизонталь). Отрезки соединяют по ребрам и переносят их на горизонтальную проекцию.

Посредством расчета деревянной лестницы с поворотом на 90 или 180 градусов через забежные ступени методом разбежки или подъема линий удается учесть кривизну конструкции как по вертикали, так и по горизонтали. В первом случае вначале нужно определить границы рядовых ступеней, а после этого перенести чертежи в вертикальную проекцию внутренней тетивы. Как и в предыдущем способе необходимо разместить разметку таким образом, чтобы полученные отрезки посредством проведения перпендикулярных линий можно было переносить в другую плоскость.

Для расчета необходимо выполнить чертеж конструкции в горизонтальной и вертикальной плоскостях

В основе метода подъема линий также лежит ось координат. По горизонтали отмечается глубина проступи, а по вертикали – высота ступеней. Границы забежных ступеней выделяются радиусной окружностью и переносятся на горизонтальную проекцию.

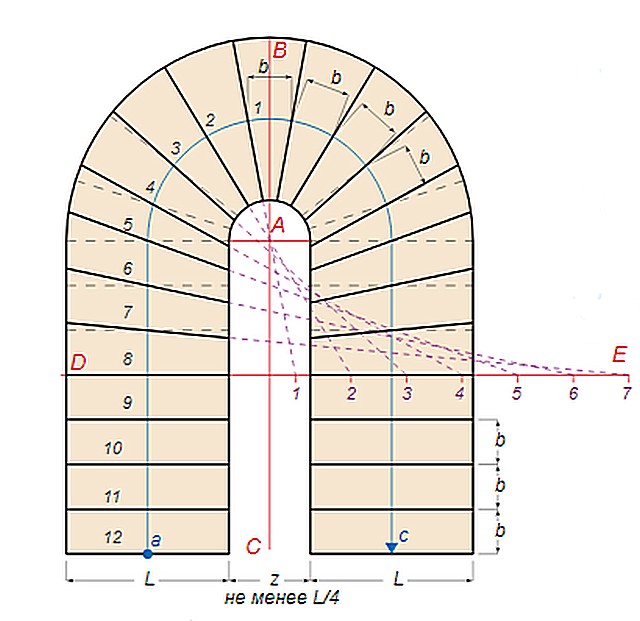

Метод пропорций

Применяется при поворотах на угол 180°. Сначала участок лестницы рисуется в горизонтальной проекции, желательно в натуральную величину. Проводится линия, обозначающая середину марша, на ней делаются отметки величиной в проступь ступеньки (она должна быть одинакова как у прямых, так у средней части забежных). При этом вертикальная линия, проведенная через середину закругления марша должна также пересекать вдоль одну (самую среднюю) из забежных ступенек точно посередине. На этой вертикальной линии отмечается центр окружности (закругления лестницы).

Следующая значимая линия – граница, отделяющая прямые ступеньки от забежных.

Рекомендуется захватить в забежные несколько ступеней, которые могли бы оставаться прямыми, для получения более плавного перехода и, соответственно, более удобного лестничного поворота.

Чтобы правильно определить параметры забежных ступенек, центр закругления соединяют с первыми двумя отметками на линии середины марша (считая от пересечения с вертикальной линией). Доведя соединяющие линии до границы, отделяющей начало забежных ступенек, получают на этой границе отрезок. Откладывают его далее по границе и получают точки для соединения с остальными отметками.

На прилагаемом рисунке: АС – середина марша, A – центр закругления, BAC – вертикальная линия, DE – граница между прямыми и забежными ступеньками.

Метод пропорций, с некоторыми поправками, используется и для того, чтобы рассчитать параметры поворота на прямой угол (90°). Следует отметить, что это наиболее простой способ, другие графические методы сложнее, они требуют наличия базовых знаний по черчению и проектированию.

Метод пропорций может использоваться для расчета Г-образных лестниц

Инструкция по установке лестницы на косоурах

Размеры сооружения известны, можно приступать к проведению монтажных работ. Вот основные этапы этого процесса.

1. Швеллер, труба или двутавр подрезаются по расчетной длине косоура.
2. По нему равномерно распределяются места установки ступенек с учетом расчетного количества и параметров.
3. Производится установка и крепление кобылок.
4. Монтаж косоура по месту.
5. Установка ступеней.

Монтаж каркаса ступеней своими руками

Начать надо с установки кобылок. Обычно для лестниц такого типа подставки изготавливаются из уголка с шириной полки до 40 мм. Отрезок этого профиля необходимо согнуть под прямым углом. При этом строго выдерживаются размеры горизонтальной и вертикальной его части. В нашем примере соответственно 28 и 18 см.

При монтаже двойной косоурной лестнице начинать нужно с приваривания подставок к одному швеллеру, а затем намечают место крепления на втором и приваривают его.

Кобылки привариваются электросваркой по местам, которые были определены в процессе проведения расчета. Если в конструкции лестницы присутствует два косоура, то сначала крепление подставок производится на один из них, затем второй швеллер прикладывается к первому, за счет чего определяются точные места установки кобылок на втором. Если расстояние между двумя несущими балками большое, то рекомендуется между ними на уровне монтажа кобылок установить поперечные профили (уголки), которые увеличат жесткость и надежность всей лестничной конструкции.

Это самый простой каркас для ступенек, который можно быстро сделать своими руками. Существует большое количество разновидностей подставок, которые изготавливаются из труб, железного листа, стальной арматуры и других профилей.

Подобный вариант монтажа допустим только для лестниц с металлическим каркасом.

Установка ступеней

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они изготавливаются. Если это древесина, то проще всего крепление провести на саморезы или болты. В обоих случаях придется в кобылках или в каркасе сделать отверстия под крепеж.

1. Если в качестве крепежного изделия используются саморезы, то выбирать их надо по длине чуть меньше толщины ступени. Вкручивают их в древесину с нижней стороны, при этом рекомендуется подложить под шляпку крепежа резиновую прокладку и широкую шайбу.
2. Если используются болты, то в первую очередь определяется место крепления именно на ступенях. Для этого их укладывают на каркас или кобылки и снизу через отверстия маркером помечают места сквозных отверстий, в которых сверлом и дрелью их и проделывают. Диаметр сверла должен быть чуть больше диаметра болтов. С лицевой стороны под шляпку крепежа делается углубление на толщину головки и диаметром, равным ширине шляпки. Ступень устанавливается по месту, сверху в нее вставляется болт, который снизу через кобылку или каркас закручивается гайкой. При этом головка крепежного изделия войдет в расширенное отверстие и станет заподлицо с поверхностью ступени.

При использовании при креплении ступеней болтов нужно с лицевой стороны сделать для шляпки болта углубление. Если ступени изготавливаются из металла, то надежный способ крепления – электрическая сварка. Хотя на болтах конструкция тоже будет неплохо держаться. Правда, это более сложный вариант, потому что придется делать большое количество отверстий в металлических профилях. Это касается и кобылок с каркасом, и самих ступеней. К тому же после такого соединения необходимо будет скрыть головки болтов (покрасить или надеть пластиковые колпачки).

Калькуляторы для обсчета лестниц

Калькуляторами называют программы проектирования лестниц, позволяющие самостоятельно вычислить параметры конструкции. Все программы делают расчеты по схожим формулам. Отличается лишь способ выдачи результата и интерфейс сайта. Для вычисления размеров следует ввести исходные данные:

• тип лестницы – прямая, П-образная, Г-образная, винтовая;
• высоту и длину марша;
• количество ступенек;
• высота помещения;
• расстояние от пола до пола;
• материал (дерево, металл, железобетон).

Кол-во блоков: 27 | Общее кол-во символов: 29428Количество использованных доноров: 6Информация по каждому донору:

1. -i-otdelka/lestnitsy/onlajn-raschet-lestnits: использовано 4 блоков из 11, кол-во символов 3615 (12%)
2. -proektirovanie-i-optimalnye-razmery: использовано 7 блоков из 16, кол-во символов 3024 (10%)
3. %D0%BA%D0%B0%D0%BA-%D1%80%D0%B0%D1%81%D1%81%D1%87%D0%B8%D1%82%D0%B0%D1%82%D1%8C-%D0%BB%D0%B5%D1%81%D1%82%D0%BD%D0%B8%D1%86%D1%83-%D0%BD%D0%B0-%D0%B2%D1%82%D0%BE%D1%80%D0%BE%D0%B9-%D1%8D%D1%82%D0%B0/: использовано 2 блоков из 7, кол-во символов 3201 (11%)
4. : использовано 5 блоков из 7, кол-во символов 6984 (24%)
5. : использовано 4 блоков из 6, кол-во символов 3165 (11%)
6. -materialy/stupeni/: использовано 2 блоков из 5, кол-во символов 9439 (32%)
