Как рассчитать косоур для деревянной лестницы

Основные материалы

Вы уже знаете, что косоур — это мощная несущая балка. Но для разных лестниц требуются различные его типы. Встречаются лестницы, основу которых составляет:

1. Один центральный косоур. Применяется для небольшой легкой лесенки.
2. Два боковых. Это наиболее часто встречающийся тип.
3. Три косоура. Средний – своего рода страховочное средство, если лестница широкая и подвержена большим нагрузкам.

Для изготовления балки применяют только прочные и долговечные материалы. Лучше всего для этой роли годятся металл и дерево.

Два вида деревянных косоуров

На их изготовление идут твердые породы дерева: дуб, бук или клен. Нужно выпилить две доски толщиной не менее 6-8 см, чтобы они не гнулись под тяжестью марша. Ширина доски должна быть 20-30 см и не иметь сучков, трещин и дырок. Идеально гладкий и ровный массив найти трудно, поэтому применяют клееные доски.

Важно:

Если толщина или ширина доски меньше оптимальных размеров или ширина марша больше 2,5 метра, изготавливают еще и центральный косоур для надежности.

Наиболее распространены два вида деревянных косоуров:

• ступенчатые;
• косоуры с кобылками.

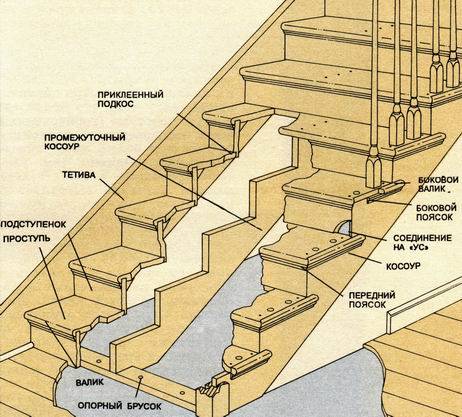

Ступенчатый косоур выглядит монолитной фигурой, повторяющей форму лестничного пролета. Для его изготовления в ровной доске выпиливают на равном расстоянии треугольные вырезы, на которые затем укладывают ступени. Чтобы вырезать одинаковые запилы на равном расстоянии, можно воспользоваться трафаретом из листа фанеры. Однако этот метод имеет свои недостатки: деревянные распиленные балки становятся тоньше и менее надежными. Поэтому все чаще прибегают к другому виду – с кобылками.

Кобылки – это элементы, на которых держатся ступени. Их крепят к несущей балке шкантами (деревянные бруски). Косоур с кобылками изготовить сложнее, чем ступенчатый. Придется выпиливать несколько элементов: сам косоур, шканты и кобылки.

Как это делается:

В балке и кобылке выпиливают запилы по размерам шканта. Затем складывают вместе все три элемента по типу «Лего». Преимущества кобылок в том, что не нужно делать запилы в самой балке, тем самым нарушая ее целостность и толщину.

Металлические косоуры — прочность и легкость

Как это делается:

К кобылкам приваривают широкие металлические пластины или уголки, на которые впоследствии укладывают проступи. Так достигается фиксация ступеней по всей их длине.

Металлические косоуры изготавливают из сварных элементов, используя двутавр, швеллеры или прямоугольные трубы. Им можно придать разную форму, это не обязательно прямой марш. Часто практикуют поворотные лестницы с центральной опорой, а ступени бывают выполнены по типу «гусиный шаг».

Лестницы по металлическим косоурам ()

Несущая основа лестниц выполняется из швеллеров и двутавров (высота сечения 14-18 см), распределяемых попарно в каждом марше и площадке Пристенная площадочная балка может отсутствовать, и плиты площадок в этом месте опираются непосредственно на кирпичную стену. Сопряжение косоуров с подкосоурными (площадочными)

Конструкции мелкоэлементных лестниц по металлическим косоурам:

А — схема лестницы;

Б, В — варианты узлов

балками выполняют с помощью болтов или сварки. При устройстве двухмаршевой лестницы с маршами разной длины, а также трех- и четырехмаршевых лестниц применяют гнутые косоуры.

По косоурам укладывают железобетонные офактуренные ступени, по плоским железобетонным плитам площадок устраивают полы. В местах примыкания лестничного марша к площадке укладывают специальные ступени: нижнюю и верхнюю фризовые, образующие переход к горизонтальной плоскости площадок.

На представлен пример одномаршевой металлической лестницы с деревянными ступенями. Несущие балки — косоуры выполнены из швеллера сеч. 100×50 мм, а ступени из шпунтованных досок толщиной 40 мм крепятся к металлическим столикам, приваренным к косоурам.

Одномаршевая металлическая лестница с деревянными ступенями

Возможно устройство лестницы на одном косоуре. На показан один из вариантов одномаршевой лестницы на одном косоуре из спаренных швеллеров с вставленными между ними на сварке «косынками», на которые опираются металлические пластины — опоры для деревянных проступей.

Одномаршевая металлическая лестница на одном косоуре (дизайн-класс РААИ)

Параметры элементов деревянных прямых лестниц

Сечения косоуров, тетив, ступеней, подступенков зависят от длины и ширины лестничного марша, а также способов соединения всех элементов между собой. Выше в тексте говорилось о параметрах тех или иных элементов, но для удобства они сведены в таблице. Однако следует знать, что точные параметры определяются расчётом, таблица поможет только сориентироваться в примерных размерах сечений.

Виды конструкций

Существует несколько видов косоуров, которые разделяются по количеству используемых элементов и по способу крепления.

По количеству используемых опор:

• Одинарные. Один косоур располагается по центру ступеней марша и несет всю основную нагрузку;
• Двойные, располагаются по бокам на равном расстоянии от центра и принимают одинаковую нагрузку;
• Тройные. Такой вариант подразумевает установку одного центрального и двух боковых элементов, что, благодаря дополнительной опоре в месте наибольшего прогиба проступей, делает прочной и устойчивой даже широкую лестницу.

В зависимости от способа крепления элементов подъема, системы разделяются на гребенки и кобылки. Гребенка имеет ступенчатый вид, на ее горизонтальные плоскости крепятся проступи – горизонтальные части ступеней. Как правило, этот способ наиболее популярен в случае изготовления деревянных лестниц. При применении кобылки конструкция представляет собой балку, которая с помощью специальных надстроек позволяет крепить ступени на разных уровнях.

Что надо учесть?

Заказывая лестницу в специализированной фирме, нужно учесть несколько важных моментов. Вот самые основные:

• Проект (план помещения, где указано предполагаемое место размещения лестницы).
• Высота помещения: чтобы правильно определить количество ступеней, угол наклона лестницы и размер потолочного отверстия.
• Особенности конструкции и ее функциональное назначение: винтовая угловая лестница, прямая на косоурах, на больцах с разворотом, складная и т. д.
• Размер помещения и его стиль (классика, авангард, модерн или эклектика).
• Кроме того, выбирая лестницу, помните, что по форме она может быть прямой, с лестничной площадкой, а также с поворотами – на 1/4, на 1/2 или на 2/4. Углы поворотов варьируются.

Выдвижные и складные (чердачные) лестницы

И еще запомните: для каждой лестницы определенной формы нужно рассчитать минимально необходимое пространство.

Например, малогабаритная лестница для квартиры может иметь 14 ступенек с максимальной высотой 20 см, глубиной шага 23 см и шириной лестничного марша 80 см. А в просторном загородном доме эти параметры могут быть увеличены. Но в любом случае подобный расчет – дело ответственное и сложное. Поэтому, если вы не профессиональный архитектор или математик, лучше обратитесь к специалистам фирмы, где заказываете лестницу. Там произведут нужные замеры, выполнят расчет и предложат оптимальный план.

Другой нюанс: очень важно соблюсти глубину «шага» лестницы – соотношение между высотой и шириной ступени.

Ступенька должна быть удобной для подъема – не слишком высокой и не слишком низкой. Оптимальная глубина шага лестницы составляет примерно 16 – 25 см. То есть высота и ширина ступени должны быть такими, чтобы не приходилось задирать ноги или, наоборот, семенить, как японской гейше.

Отсюда вывод: чем меньше глубина шага и чем выше ступеньки, тем круче получается лестница.

Количество ступеней зависит от высоты потолка и угла наклона лестницы. Например, при высоте потолка 2 м 60 см и угле наклона 45° в лестнице будет 13 ступенек высотой 20 см (260 см разделить на 20). При расчете количества ступеней их ширина значения не имеет.

И только после того, как вы (вместе со специалистами) определили будущий тип лестницы, место ее расположения в доме, количество ступеней, их ширину и высоту, угол наклона лестницы, можно заняться дизайном и оформлением.

Как осуществить крепление косоуров к элементам лестницы

Лестница на косоурах — распространенный тип устройства интерьерных лестниц. Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней. Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах.

Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер.

Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины.

Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней.

В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона. Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг.

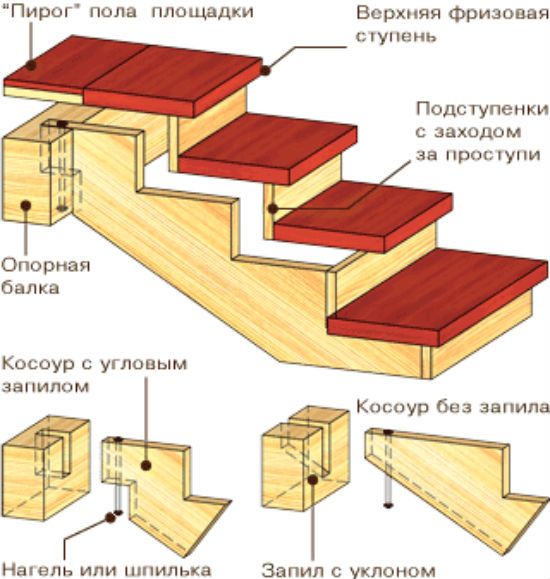

Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов.

Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему.

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками.

Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки.

Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

Косоур лестницы: как рассчитать и сделать своими руками

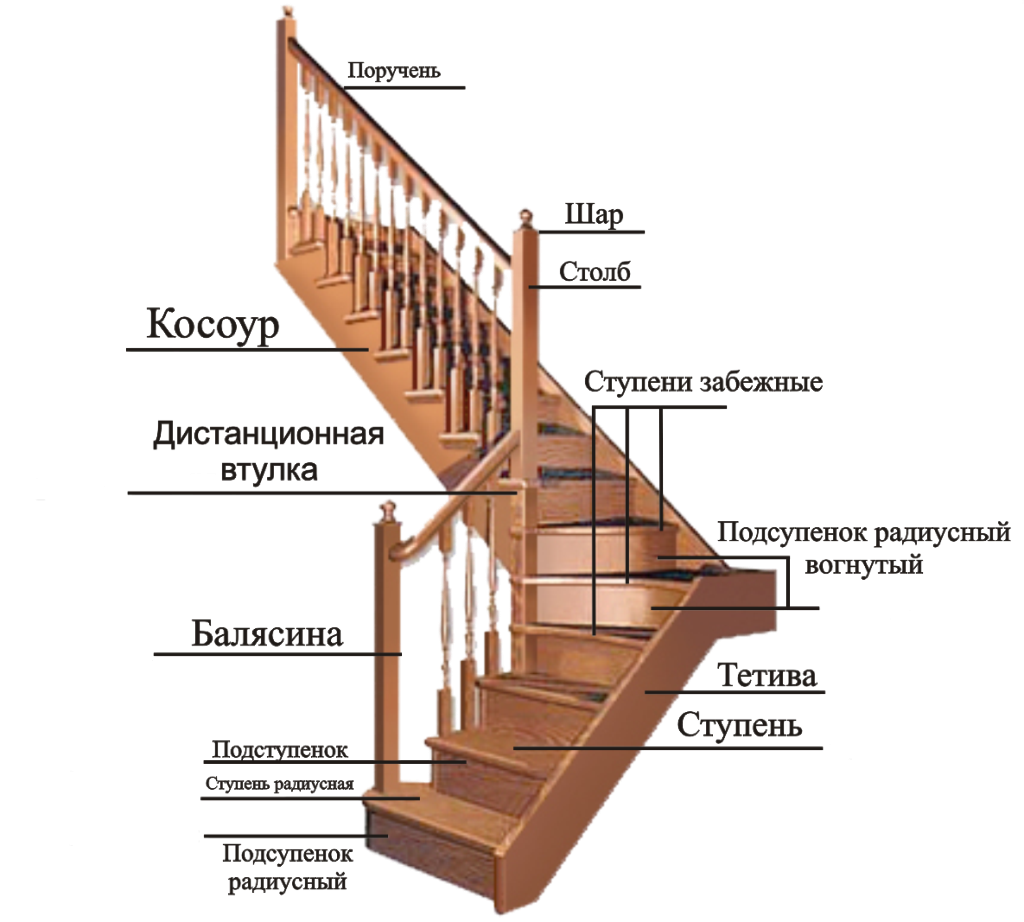

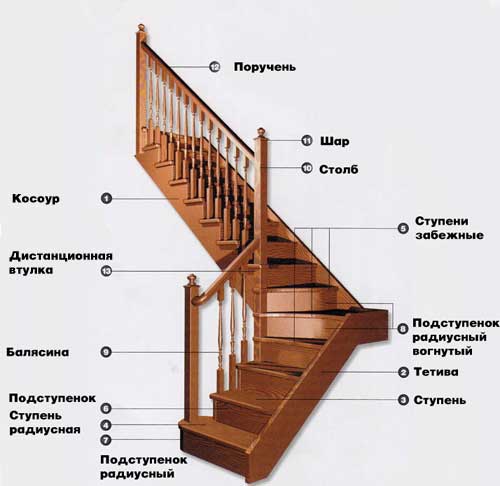

Косоур лестницы представляет собой наклонную балку, служащую опорой лестничной конструкции. Ступени на нее накладываются сверху, тогда как в случае использования тетивы, крепление ступеней осуществляется изнутри — в специальные гнезда или пазы. Об особенностях расчета косоура и о самостоятельном изготовлении этого важного элемента лестничной конструкции пойдет речь ниже.

Виды косоуров

Существует классификация и в зависимости от расположения:

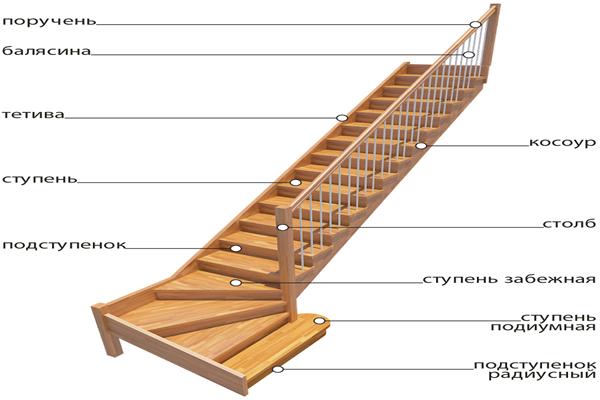

Лестница «Элегант» на 2 боковых косоурах

Материалом для изготовления этих элементов лестничной конструкции может быть:

Расчет размеров косоура

Косоур несет на себе огромную нагрузку, от него зависит долговечность, устойчивость всей лестничной конструкции, поэтому так важно рассчитать все его параметры правильно.

Существуют свои особенности расчета размеров для изделий из разных материалов. Рассмотрим каждый вариант отдельно.

Расчет косоура из дерева

Самым простым является расчет для одномаршевой лестницы, хотя если маршей больше, то методика расчета та же, только каждый пролет рассчитывают отдельно.

Расчет косоура для одномаршевой лестницы самый простой: достаточно извлечь корень квадратный из суммы квадратов высоты и проекции длины лестничной конструкции

Обязательным условием является соблюдение одинакового наклона всех участков конструкции.

Для расчета потребуются следующие данные:

1. Расстояние между чистым полом 1 и 2 этажей — высота лестничной конструкции.
2. Длина марша. Если известно количество ступеней и ширина проступи, то длину конструкции можно получить путем умножения этих двух величин. Существует и другой путь: при помощи отвеса размечают проекцию проема 2 этажа и измеряют расстояние между его началом и первой ступенью лестницы.

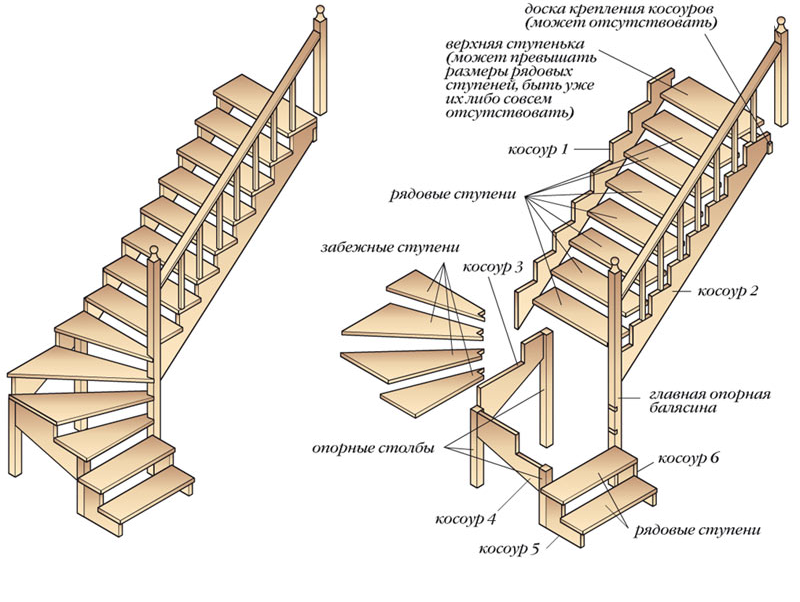

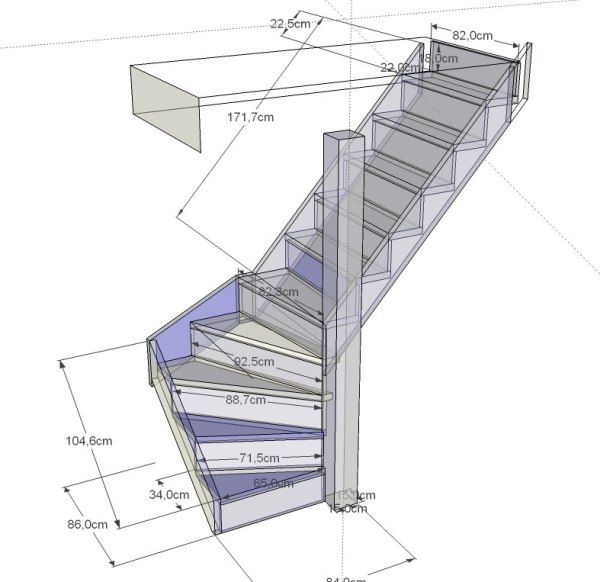

Расчет косоура для разворотной лестницы «Модерн» более сложный. Здесь придется рассчитывать отдельно каждый участок.

Определяя длину марша, не следует учитывать последнюю ступеньку, т.к. она является продолжением пола второго этажа.

Неточная разметка пары косоуров приведет к тому, что ступени будут перекошены, а лестница со временем начнет скрипеть

При наличии необходимых данных, длину косоура просто определить с применением теоремы Пифагора:

H2 + L2 = C2, гдеH — высота;L — длина марша;

С — длина косоура.

Искомый параметр находят путем извлечения квадрата из суммы квадратов высоты лестничной конструкции и длины марша:C = √( H2+ L2).

Намного проще рассчитать косоур с помощью онлайн-калькулятора, подставив желаемые параметры будущей лестничной конструкции. В зависимости от размеров лестницы, ступени крепят на 1,2, а иногда, если ширина конструкции превышает 150 см, то и на 3 косоура.

Онлайн-калькулятор очень упростит ваши расчеты

При сооружении лестницы для дома своими руками выбирать крепление на 1 косоур опасно, нужны серьезные расчеты и лучше, если их, а затем и установку, выполнят профессионалы. Если все же решили справиться с этим самостоятельно, посмотрите видео:

Особенности расчета металлического косоура

Для того, чтобы выбрать профиль, из которого будет изготовлена конструкция, необходимо рассчитать нагрузку на косоур. Возьмем для примера следующие данные:

• высота — 270 см;
• длина марша — 450 см;
• количество ступеней — 15 шт;
• масса ступени — 9 кг;
• нагрузка на лестницу, создаваемая весом людей, одновременно находящихся на ней — 400 кг;
• ширина ступеньки — 80 см;
• модуль упругости — 2 100 000 кг на 1 кв. см для стали.

Выполняем вычисления:

1. Определим нагрузку на косоур15 х 9 х 1,1 + 400 х 1,4 = 708,5 кг.
2. Узнаем длину косоураC = √( H2+ L2) = √2702 + 4502 = 530 см.
3. Рассчитываем момент инерции(5,2 х 80 х708,5 х 530)/ 2 100 000 = 74,39 см4.

Выбираем подходящий профиль по таблице сортамента:

Таблица сортамента для труб из стали позволит выбрать подходящий профиль. Найденному моменту инерции соответствует профиль 140х60х3 мм

Масса ступени и нагрузка от веса людей определены с учетом коэффициента надежности, равного 1,1 и 1,4 соответственно.

Косоур из дерева своими руками: 4 этапа изготовления

Ступени фиксируют двумя способами: в вырезах треугольной формы непосредственно в косоурах или на кобылках — дополнительных элементах в виде клиньев в форме прямоугольного треугольника. Они крепятся к несущей конструкции посредством шкантов.

Крепление ступеней может быть разным, главное, чтобы оно соответствовало требованиям безопасности

Металлический косоур своими руками

Чтобы своими руками сделать металлический косоур, следует знать, что они бывают:

Лестница на металлических косоурах, обладает высолкой несущей способностью. Здесь часто отсутствуют дополнительные опоры

Изготавливают косоур по следующей технологии:

1. Предварительно швеллер размечают, нанося метки на места крепления кобылок. Проще это делать при помощи треугольника с соответствующими отметками на катетах.
2. К горизонтальному отрезку профиля приваривают кронштейны для крепления ступеней. Для упрочнения конструкции иногда создают дополнительные ребра жесткости.
3. Если конструкцией лестницы предусмотрено наличие 2 косоуров, то их соединяют между собой уголком, по длине равным ширине лестницы, что придает дополнительную жесткость сооружению. Чтобы выдержать предельную точность при изготовлении косоура лестницы своими руками, следует наварить отрезки профиля на один швеллер, а затем наложив его на второй, отметить места крепления.

   Способы крепления косоура к перекрытию

Самостоятельно можно сделать простую модель, но имея  небольшой опыт, красивую, презентабельную и надежную конструкцию вряд ли удастся создать. Для этого существуют специалисты.

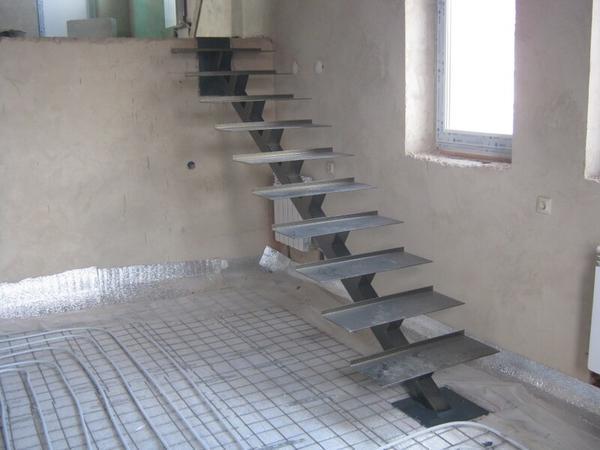

Лестница на 1 косоуре выглядит почти невесомой. Такая конструкция не под силу любителю. Пусть ее изготовлением займутся профессионалы

Компания, кроме готовых лестничных конструкций, предлагает и косоуры из дерева, металла. Это ключевые элементы, поэтому приобретать их стоит у надежных производителей.

Профессионализм наших специалистов, высокое качество в сочетании с демократичной ценой, делают продукцию, выпускаемую нашей компанией, востребованной.

Как сделать косоур для лестницы: мастер класс

Изготавливается из металла, бетона или дерева. Он является популярным элементом пролета за счет незамысловатой и надежной конструкции, поддерживает ступени и несет основную человеческую нагрузку. В зависимости от формы конструкции косоуры различают: ломаные, прямые и винтовые. Данный лестничный элемент может располагаться по бокам или по центру строения.

Чтобы лестница была добротная, эстетичная и безопасная нужно знать определенные размеры:

• Высота (H1);
• Длина горизонтали (L1);
• Высота прохода (H2);
• Глубина горизонтального лестничного элемента (проступи) (l);
• Высота вертикального лестничного элемента (подступенок) (h);
• Число ступенек (n);
• Длина лестничного пролета (L).

Начнем рассчитывать (смотри видео):

• Узнаем число ступенек. Допустим интервал между полом 1-го этажа и 2-го равен 3 метрам (H – постоянный) и площадь зала позволяет поставить лестницу без ограничений. Число ступеней рассчитываем, опираясь на параметр H. Берем высоту подступенка h = 18 см. Делим H на h, равняется необходимое количество ступеней – 16 штук (отнимаем последнюю ступеньку – пол 2-го этажа) получается полноценных – 15. По строительным нормам и правилам число ступеней не должно превышать 18 штук.

• Длина лестничного марша. Устанавливаем глубину проступи – 28 см х 15 (количество ступенек) = 4,2 м. Длина лестницы 4,2 м и глубина проступи 28 см представляют особенно удобный размер пролета. Обязательно проверьте, что лестничный марш не упирается в стенку или заграждает дверь.

Обратите особое внимание – достаточно ли пространства над головой человека при подъеме. Высота между потолочным перекрытием и лестницей соответствует не менее 2-х м.

Строительство деревянной лестницы на косоурах своими руками

При возведении ступенек подойдет доска толщиной 40-50 мм, для возведения подступенков доска в 20 мм. Для длительной службы лучше использовать крепкие породы дерева – дуб, клен и бук. Большое внимание нужно уделять качеству материала. Доски старательно остроганы и ошкурены.

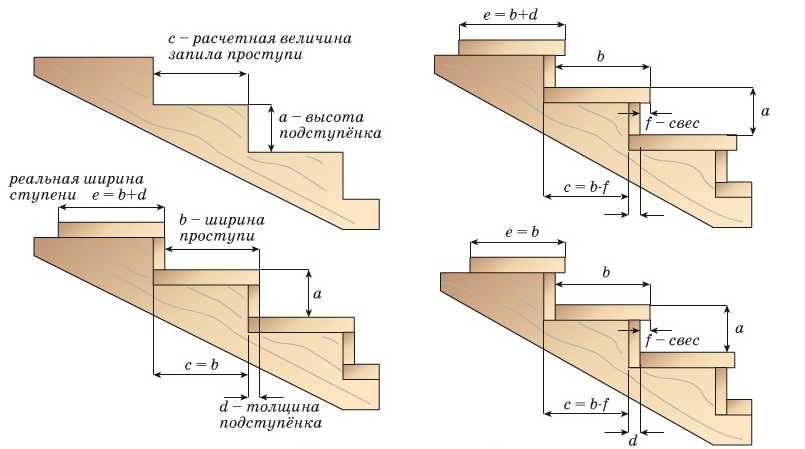

Существует 2 типа размещения ступенек на косоуре. В первом случае выполняются специальные вырезы в форме треугольника и последующие крепление к ним ступенек. Во втором варианте — поверх кобылки (неглубокий запил для ступенек) при помощи деревянных шкантов (деревянный стержень) или на шурупах устанавливаются ступени. Шканты плотно фиксируются в определенных пазах при помощи столярного клея.

Для упрощения процесса вырезов и соблюдения идентичных размеров лучше воспользоваться трафаретом. Его можно сделать из простой фанеры и деревянной плашки, которая будет определять точное направление. Плашку надлежит прибить так, чтобы образовался треугольник, у которого катет должен равняться глубине проступи, а следующий катет высоте подступенка. Угол между определенными катетами обязательно равняется 90 градусам.

К полу 1-го этажа и площадке 2- го этажа надежно прикрепите деревянные бруски, они будут отличными опорами для косоуров.

Вначале нужно объединить деревянные брусочки с косоурами специальными саморезами или металлическими уголками и поставить полученное сооружение в соответствии с проектом. Постоянно следите за горизонтальностью лестничного пролета строительным уровнем.

Когда установили косоуры можно монтировать подступенки, а затем и проступи. Чтобы проступи не вызывали скрипа следует крепко закрепить металлическими стержнями с резьбой и гайками.

Укрепляем перила на лестницу

Основные элементы перил – это балясина (ножка поддерживающая перила) и поручень (деревянный брусок для соединения перильных стоек). Лучше применять заводские заготовки лестничных образцов. Высота перил – 95-100 см.

Балясины располагаются точно посередине каждой ступени. Для закрепления применяются шканты (диаметр 25-30 мм), перед монтажом нужно просверлить перильные ножки столярным буром (пером). Чтобы крепление было прочнее промажьте шканты казеиновым или эпоксидным клеем.

Подпилите балясины под измеренный угол крепежа рейки, закрепите ее, затем прочно прикрутите поручни.

Надеемся, что данная статья поможет построить лестницу на косоурах своими руками.

Для вас не будет сложной строительной задачей, вы намного сэкономите свои деньги.

Лестница на косоуре: проект, выбор материала. Варианты изготовления несущей балки. Особенности ступеней и балюстрады

Многоуровневые квартиры и частные загородные дома в несколько этажей перестали быть экзотикой. Для перемещения между ярусами в них применяются лестницы самых разнообразных компоновок. Это и классические конструкции с прямыми и поворотными маршами, и винтовые и ряд других.

Лестница с опорой на косоур – одно из таких своеобразных и интересных технических решений. Ее вид отличается от иных схем воздушностью и легкостью.

Проектирование и изготовление такой лестницы процесс сложный и требующий знаний и опыта. Составить собственное мнение относительно него по описаниям непросто. Видео в этой статье наглядно продемонстрирует все этапы этого процесса. Это поможет формированию точного представления о порядке действий работников, а выполнение последовательности из отдельных операций позволит получить необходимые навыки.

Подробная инструкция к видеоматериалам позволяет разобраться во всех нюансах и изготовить эту конструкцию своими руками. Даже неопытный мастер с минимальными навыками металлообработки или работы с древесиной может воплотить такую схему в материале своими руками. Весь процесс условно можно разбить на несколько этапов и начинать следует с исследования места установки лестницы.

Как производится установка лестницы из дерева

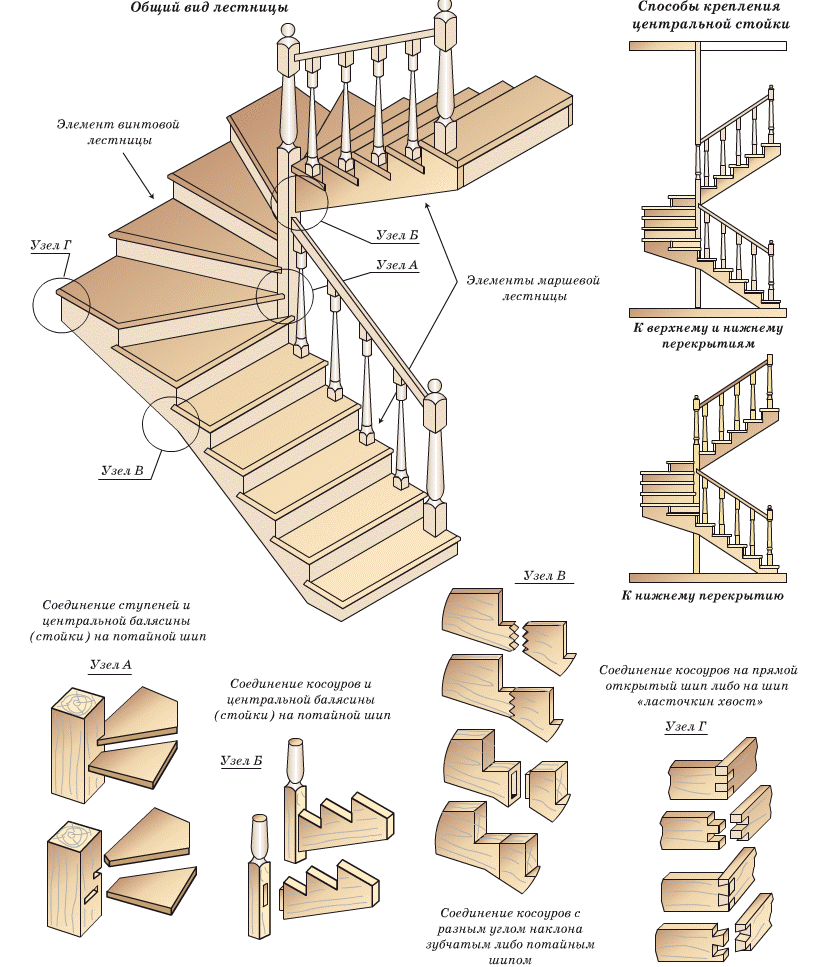

Практически любую лестницу из дерева: от простых конструкций, до винтовых (например, лестницу ЛС-01у от компании Темп) можно установить самому.

Для того, чтобы собрать деревянную лестницу своими руками необходимо запастись: нарезанными элементами, шуруповертом и металлическими уголками, анкерами, шпильками, саморезами и гвоздями. Дерево для лестницы можно нарезать самостоятельно в домашних условиях (если вы хотите немного сэкономить и, вместе с работой, не оплачивать налог с предприятия). А можно заказать готовые детали у профессионалов: опытный столяр изготовит элементы даже для сложной конструкции.

Перед работой обязательно должна быть составлена смета, которая подготовит жильца к предстоящим расходам.

Установить лестницу в доме можно самостоятельно, но перед этим необходимо подготовить инструменты для работы

Установка деревянной двухмаршевой лестницы с промежуточной площадкой включает такие этапы:

1. Монтаж промежуточной площадки. На подпорных брусьях размещается прямоугольная площадка, усиленная посередине ребрами жесткости.
2. Установка косоуров. Косоуры крепятся к чистовым полам при помощи металлических уголков. Тетивы вдоль стенок фиксируются к ним при помощи шуруповертов.
3. Монтаж откосов по периметру прохода на второй этаж (высота откосов должна равняться толщине пола второго этажа, на лестничном марше – высоте подступенка).
4. Установка опалубки (подступенков, если лестница закрытая и перекрытий для открытых конструкций).
5. Монтаж ступеней на опалубку. Проступи монтируются при помощи гвоздей и саморезов или врезаются в тетивы.
6. Шлифовка и шпаклевка конструкции.
7. Установка балясин, ограждений и поручней при помощи анкеров или шпилек.
8. Окраска лестницы в нужный цвет и покрытие конструкции лаком в несколько слоев.

Чтобы лестница была прочнее, косоуры можно стянуть металлическими, нарезными стяжками на расстоянии в несколько ступеней.

Косоур из металла

Металлический косоур считается более прочным и надежным, по сравнению с деревянным. Для его изготовления также существует ряд способов:

• Ленточный – выполняется путем выпиливания элементов из целого листа металла. В зависимости от размеров допускается выпилить косоур целиком или частично с последующей сваркой. Сварочные швы обрабатываются и закрашиваются таким образом, что создается ощущение цельного косоура.

• Косоур из профильной трубы. Изготавливается путем нарезания необходимого количества отрезков, равных ширине проступи и высоте подступенка, после чего они свариваются под углом 90°.

• Косынки – являются аналогом кобылок. Изготавливаются из уголков, сваренных под прямым углом.

Второй вариант монтажа металлических кобылок — приваривание к наклонному несущему элементу выступа под углом, необходимым для размещения площадки.

Видео, по монтажу металлического косоура:

Расчет монолитной лестницы на косоуре

25 фотографий в коллаже, наших примеров 3D визуализации, в будущем дизайне железобетонных лестниц на косоуре центральном, внутреннем и внешнем. Показано большое разнообразие форм лестниц и видов косоура, которые мы спроектировали для наших клиентов, с 2010 года. Примеров очень много.

Высота марша

Высота лестничного марша не должна превышать более 3 м. по нормам. Если требуется изготовить конструкцию большей высоты, то необходимо выполнить площадки. Ширина сооружения должна измеряться без учета ограждения. Такой показатель равняется 0,8 м. и более. От расчетных норм отклоняться не рекомендуется при выходе за границы стандартов и технологических норм изготовления.

Ширина марша и площадки

Для конструкции с повышенными пропускными возможностями рассчитана подходящая ширина марша, которая составляет 1,2 м. В общественных зданиях с высокими этажами данный параметр может быть увеличен до 2 м. При проектировании лестницы следует соблюдать все нормы и требования ГОСТ и улучшать характеристики бетонной конструкции, для удобного и безопасного подъема и спуска.

Параметры ступеней

Размеры шага – сумма по высоте пары подступеней и ширине проступи. Наиболее оптимальным значением считается 60-65 см. Главным нюансом является расчет характеристик ступеней с учетом высоты марша и количества ступеней. Ширина проступи должна быть комфортной для ноги человека со средним размером стопы. Данный показатель указывается в нормативных документах со значением 26-32 см.

Средний размер подступенка составляет от 14 до 20 см. Безопасность конструкции определяется сложением высоты и ширины ступени. Такой показатель должен быть около 46 см. Другой нормой безопасности является разность высоты ступени и ширины проступи. Данный параметр должен быть равен 12 см.

При расчете количества ступеней учитывается высота лестницы. Основными параметрами являются угол наклона и шаг по ширине. Для бетонной конструкции считается оптимальным марш с 15 ступенями.

Отдельно стоит отметить сложность проектирования лестниц с забежными ступенями и сложное проектирование винтовых лестниц, как и расчет винтовых конструкций в целом.

Общепринятые размеры

Принимаемые габариты будущей лестницы условны и подгоняются под размер проема. Тем не менее в строительстве существуют определенные правила, которых следует придерживаться. Речь, прежде всего, идет о высоте и ширине проступи, при этом следует помнить, что косоуры для лестницы это такие элементы, расстояние между которыми можно регулировать в соответствии с размером лестничного проема.

Согласно общепринятым в строительстве нормам, высота проступи обычно принимается не более 15 – 20 сантиметров, а ширина ступеней – не менее 22 сантиметров. При этом оптимальный угол подъема лестничного марша, ширина которого должна быть не менее 90 сантиметров, следует принимать не более 45˚. Эти параметры обеспечивают удобство пользования сооружением и безопасность эксплуатации. При отклонении от этих размеров могут возникнуть травмоопасные ситуации.

Итак, одна характеристика нам уже точно известна – это высота подъема лестницы Н, которая учитывает расстояние между поверхностями пола соседних этажей.
