Инструкция по монтажу двухскатной крыши

Особенности односкатных кровель

Односкатная крыша является половиной двускатной конструкции. Ее стропильная система обладает множеством преимуществ:

• Небольшая масса. Благодаря такому свойству односкатные крыши могут возводиться на любой постройке без необходимости усиления фундамента. Также их легко ремонтировать.
• Доступность материалов. Система стропил возводится из дерева, которое достаточно просто достать. Также древесина отличается небольшой ценой.
• Легкость установки. Стоимость оплаты работы монтажников невысока, что позволяет минимизировать затраты. Также можно соорудить стропильную систему .

Кроме преимуществ, такая кровля имеет и ряд недостатков:

• Невысокая энергоэффективность. При возведении односкатной кровли создается небольшая воздушная прослойка, которой не хватает для сохранения тепла, исходящего от помещения снизу. Изготавливается крыша из материалов, обладающих высокой теплопроводностью. По этой причине во время летнего зноя крыша достаточно быстро прогревается, а в зимнее время сильно охлаждается. Чтобы избежать потери тепла, необходимо провести комплекс мер по утеплению чердачного пространства.
• Невозможность создать чердак. Для многих владельцев частных домов создание чердака становится выгодным, но недоступным решением. Однако, на такую плоскость можно поместить солнечные панели.
• Из-за небольшого уклона ската на крыше собирается много снега зимой. Особенно актуальной такая проблема является при возведении хозпостроек, которые пристроены к жилому дому. Снег в этом случае попадает с более крутых склонов пологие крыши. При правильном проведении расчетов крыша сможет выдержать серьезные нагрузки.

Собирая односкатную кровлю, эти ограничения стоит учитывать в первую очередь. Они будут существенно влиять на прочность и долговечность конструкции.

Виды креплений ↑

Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.

Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:

1. Крепеж стропилин к брусьям мауэрлата;
2. Соединение отдельных стропил между собой при наращивании длины;
3. Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.

Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:

• На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
• В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
• Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.

С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.

Монтаж стропил на кирпичном доме

На чертеже показаны наслонные стропила которые внешними краями опираются на мауэрлаты, в то время как затяжка лежит на промежуточной стене

В качестве примера рассмотрим, как самостоятельно установить стропильную систему на двухскатную крышу для загородного кирпичного дома. Особенность этой кровли в том, что на чердаке можно своими руками устроить мансарду.

Фасадные стены переходят во фронтоны, выложенные из того же стенового материала. Этот факт упростит задачу, так как кровельный каркас будет строиться между фронтонами. Кроме того, кровля, построенная между кирпичными фронтонами, более устойчивая в плане ветровой нагрузки.

Заметили, что на чертеже нет размеров? Я их не даю специально, так как длина стропил подбирается с учетом габаритов вашего дома

Особенность этого кровельного каркаса в том, что он будет строиться без бруса, а только из досок. Проблема отсутствия бруса будет решена продольным соединением двух досок, например, это будет сделано при устройстве лежня. Такой подход обусловлен экономией денег, так как две балки 200×50 мм будут стоить дешевле бруса 200×100 мм.

Технология строительства

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

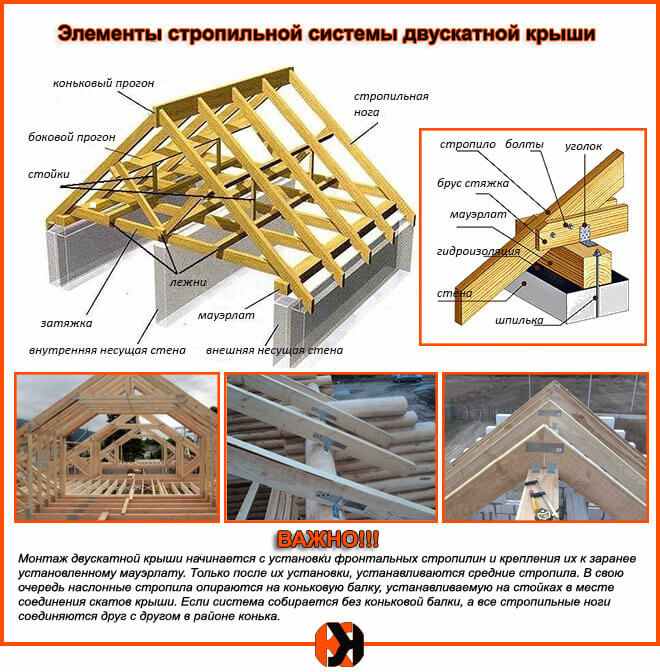

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

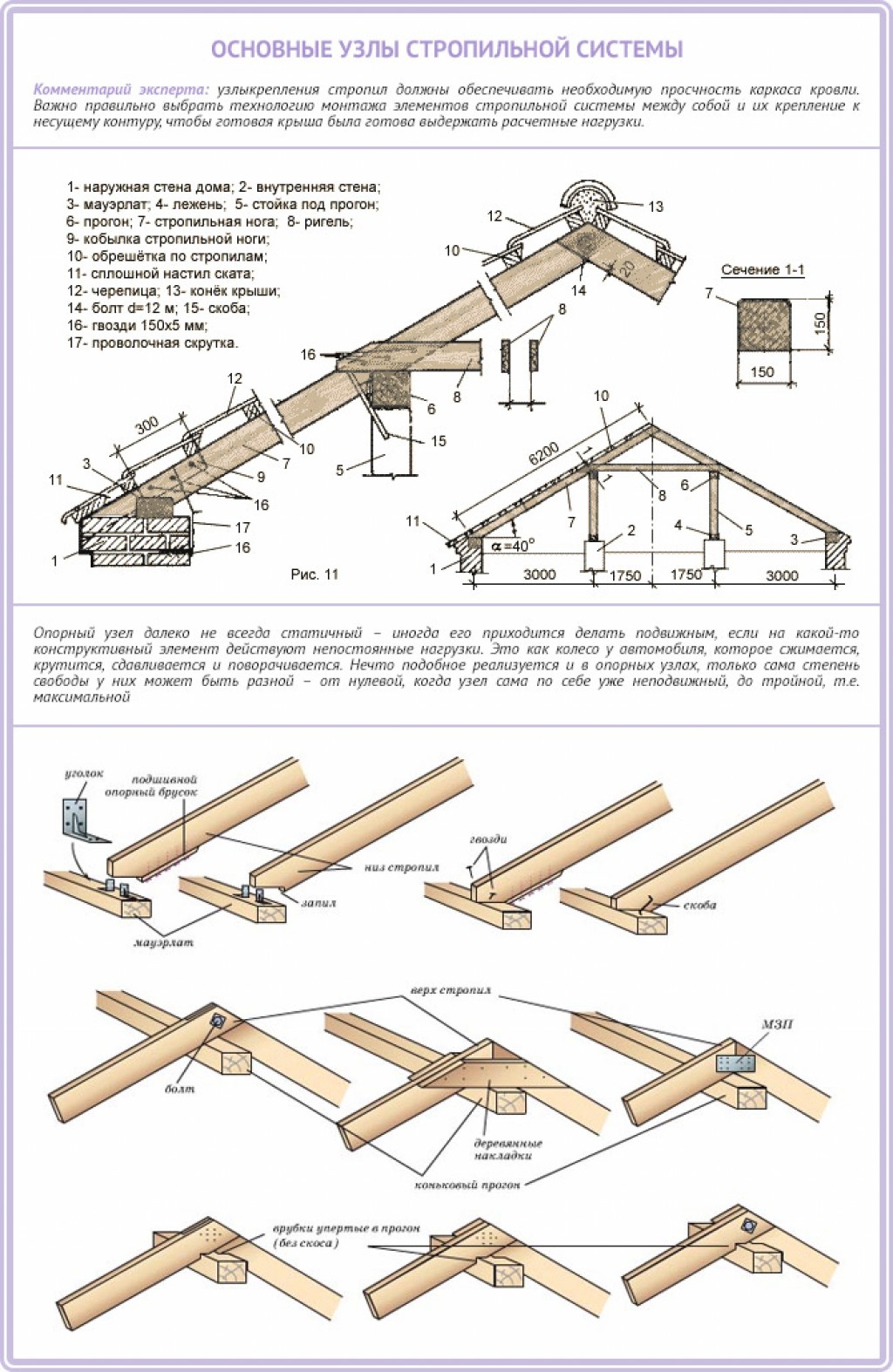

Опорные узлы стропил при креплении к мауэрлату

Места, где производят крепления стропил, называют опорным узлом. Их бывает несколько видов:

• Узел шарнирный, у которого одна степень свободы. При таком соединении имеется возможность кругового вращения балки.
• Узел шарнирный, у которого имеется две степени свободы. Такое соединение даёт возможность балке кроме кругового вращения ещё и возможность горизонтального смещения. Крепление производится с помощью салазок или ползунов.
• Шарнирный узел, который имеет три степени свободы, даёт балке возможность горизонтального и вертикального перемещения. Имеется возможность кругового вращения, но для этого необходимо изготовить специальный шарнир. Его устанавливают на мауэрлат.
• Наибольшее распространение получили узлы с нулевой степенью свободы. При таком способе крепления для стропил производится жёсткое крепление обоих концов стропильными уголками с обеих сторон. Такой способ исключает возможность для смещения балки.

Комплексная изоляция

Данный способ изоляции для готовой постройки рассматривается в контексте отсутствия необходимости демонтажа покрытия. Создание изоляционной системы весьма схоже с обустройством вентфасада. Этот простой вариант не требует больших финансовых трат.

Статья по теме: Как сделать сложную крышу своими руками

Итак, с особым вниманием нужно отнестись к слоям гидроизоляции и пароизоляции. Первой прослойкой является гидроизоляция. Иногда она присутствует, поскольку изначально входила в конструкцию кровли. Если ее нет, то нужно проложить между стропилами и кровлей плёнку гидробарьерного типа: она прекрасно удерживает влагу и пропускает пар. Пленкой полностью покрывают стропильные составляющие, укрепляя ее строительным степлером.

После гидроизоляции укладывается непосредственно утеплительный материал. В качестве материала стоит обратить внимание на минеральную вату, которая может быть в виде рулонов и плит с минимальной толщиной в 10 см. Важно, чтобы прослойка не превышала толщину стропил.

Укладка материала между стропилами должна быть плотной, без зазоров. Дополнительное крепление утеплителю придаст натянутый шнур из капрона или рейки из дерева, которые прибиваются перпендикулярно стропилам.

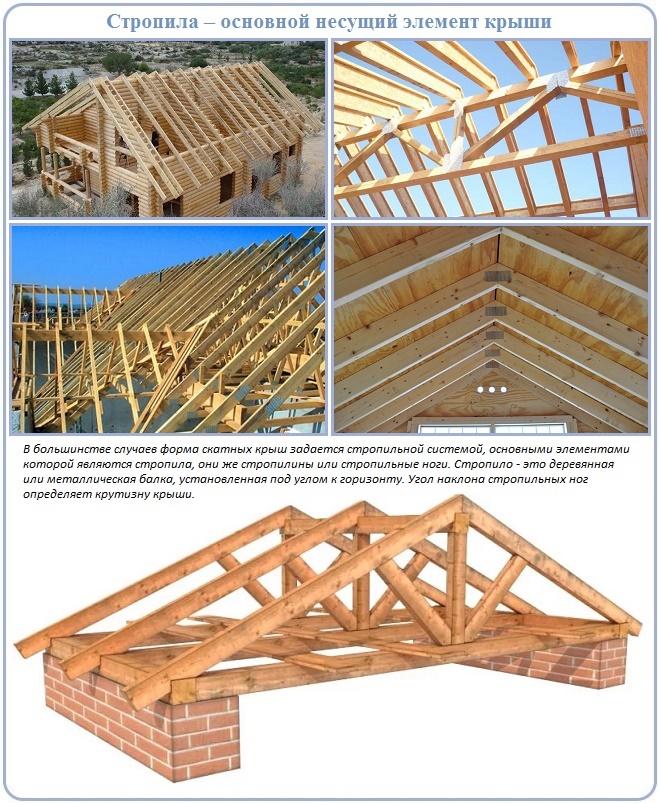

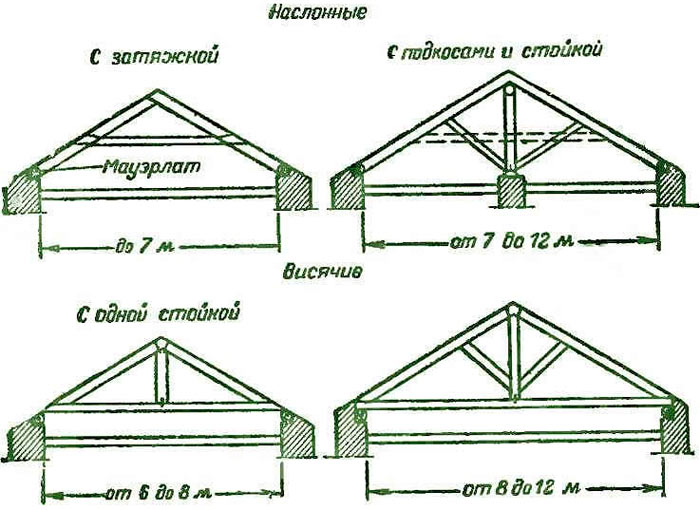

Виды стропильных систем для двухскатной крыши

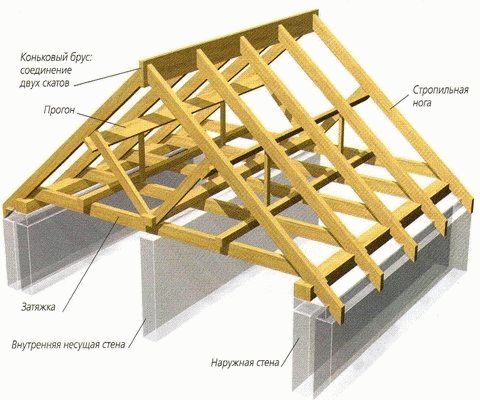

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

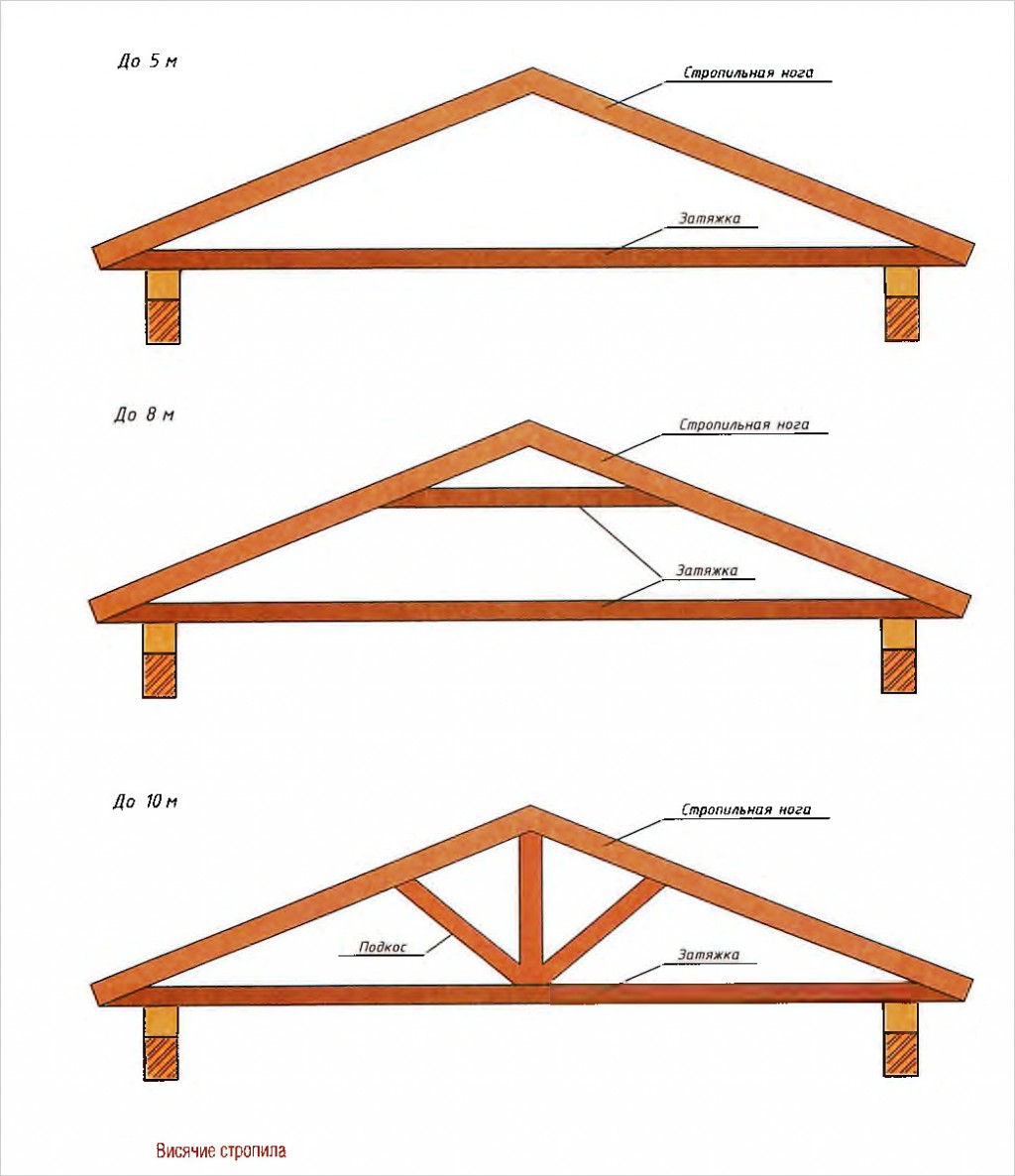

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Наклонная односкатная

Отличается от плоской увеличенным углом наклона. Благодаря большему углу можно в качестве кровельных покрытий применять и гибкую черепицу. С наклонной крыши лучше сходит вода и снег, понижаются риски механических повреждений. На отдельно стоящих банях наклонные односкатные крыши используются редко, дизайнерский вид и функциональность далеки от пожеланий заказчиков. Чаще всего такой тип крыши можно увидеть на банях, вплотную примыкающих к другим зданиям. Делать крышу несложно, стропила упираются одним концом на верхний венец сруба, второй конец имеет упор на прогон и бабки. Для бабок следует установить боковые распорки из брусьев. Все остальные операции по установке кровельных покрытий идентичны вышеописанным.

Наклонная крыша Конструкция стропил односкатной крыши и шаг

Изготовление стропил

На роль стропил обычно выбираются брус сечением 50х200, но перед тем как будет выполнена установка стропильной системы необходимо произвести ряд расчетов. В первую очередь потребуется вычислить степень влияние ветровой нагрузки, оценить возможное количество снега на крыше зимой и тоже включить его в расчеты. Технология монтажа достаточно проста, и включает в себя следующие этапы:

1. Подъем. С помощью лесов подготовленный брус поднимается на крышу.
2. Нижние концы ног зарезаются так, чтобы превратить мауэрлат в устойчивую опору. Каждый элемент помечают маркером, чтобы в процессе монтажа не возникло путаницы.
3. Нижние концы устанавливаются на места и фиксируют с помощью гвоздей.
4. Соединение стропил в коньке выполняется так, чтобы их части соединялись внахлест, образуя единую плоскость. Для этого нужно выполнять зарезку, после чего зафиксировать конструкцию гвоздями.

Зарезка на месте соединения верхней части стропил выполняется следующим образом:

1. Сначала элементы прикладываются друг к другу, после чего производится разметка. Затем выпиливается половина толщины бруса по отмеченному контуру.
2. Следующий этап выполняется уже на земле, для чего на основе одной пары создается шаблон, позволяющий точно также соединить остальные стропила.
3. Когда все элементы подготовлены, то монтируют две крайние пары, после чего между ними натягивается нить, позволяющая соблюдать выбранный уровень.
4. Перед тем как сделать стропила размечается мауэрлат, что позволяет выдерживать расстояние между элементами конструкции постоянным. Обычно шаг системы выбирается в пределах 1 м.
5. В том случае, если происходит отклонение высоты от той, что задается натянутой нитью, лучше регулировать её с помощью подкладки небольших плоских дощечек под стропильные ноги.
6. Для того чтобы получившиеся «треугольники» были расположены вертикально необходимо между их верхними частями соблюдать то же расстояние, что и между нижними. Для этого достаточно использовать доску, на которую переносятся отметки, сделанные на мауэрлате.
7. Если установка стропил висячего типа производится при значительном расстоянии между стенами, то рекомендуется использовать затяжки. Малонагруженные конструкции могут соединяться перемычкой вблизи верхней части. Получившийся элемент называется коньковым узлом.

Затяжка может выполняться из нескольких досок, соединенных между собой. Такая перемычка получается достаточно прочной, а также имеет необходимую длину. Монтаж стропильной системы может производиться с использованием гвоздей шпилек и болтов. Контроль расстояния между затяжками производится так же, как и между верхними частями стропил.

Длинная затяжка может прогнуться под собственным весом, поэтому необходимо использовать доску для соединения данного элемента и конька стропильной пары.

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

• симметрично по центру;
• со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

• Анкера, которые незаменимы для монолитных материалов.
• Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
• Скобы.
• Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
• Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

• Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
• Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми.

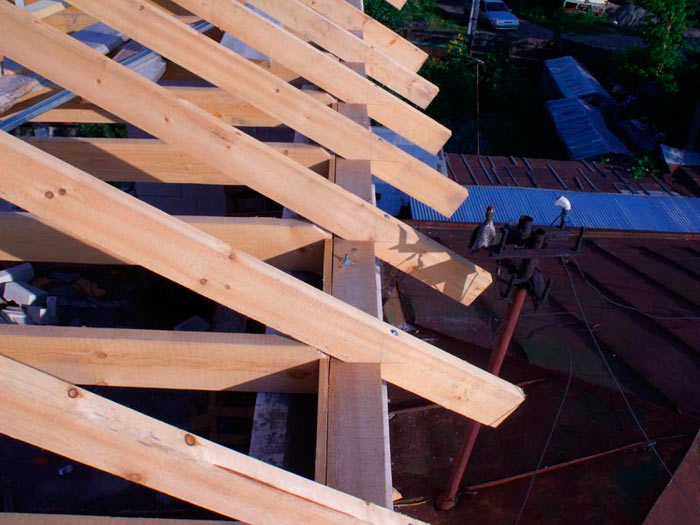

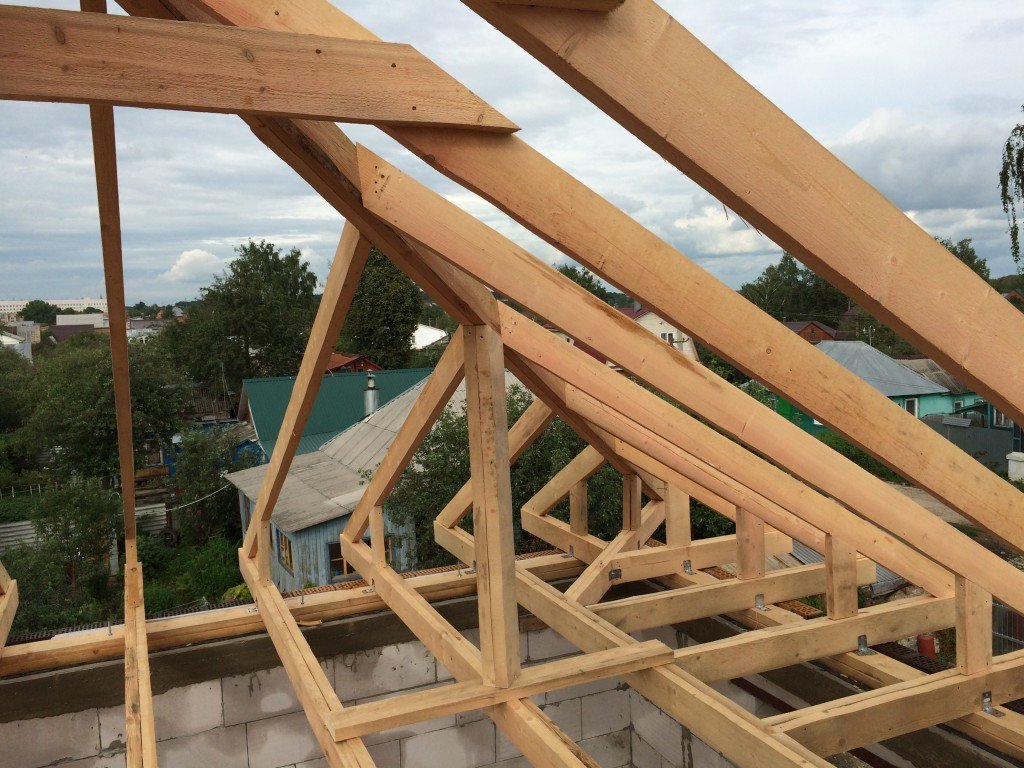

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

• мягкая кровля укладывается на сплошную обрешетку без зазоров;
• для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
• шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

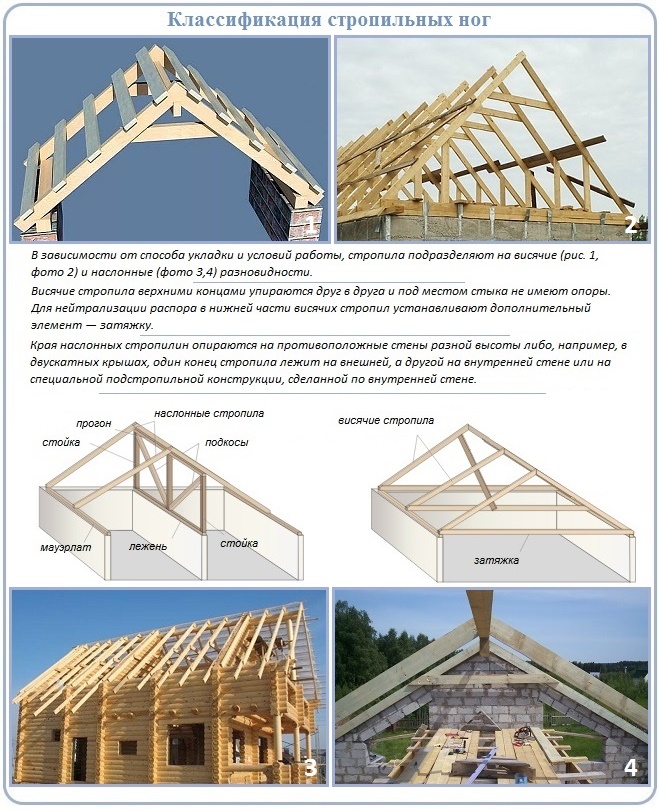

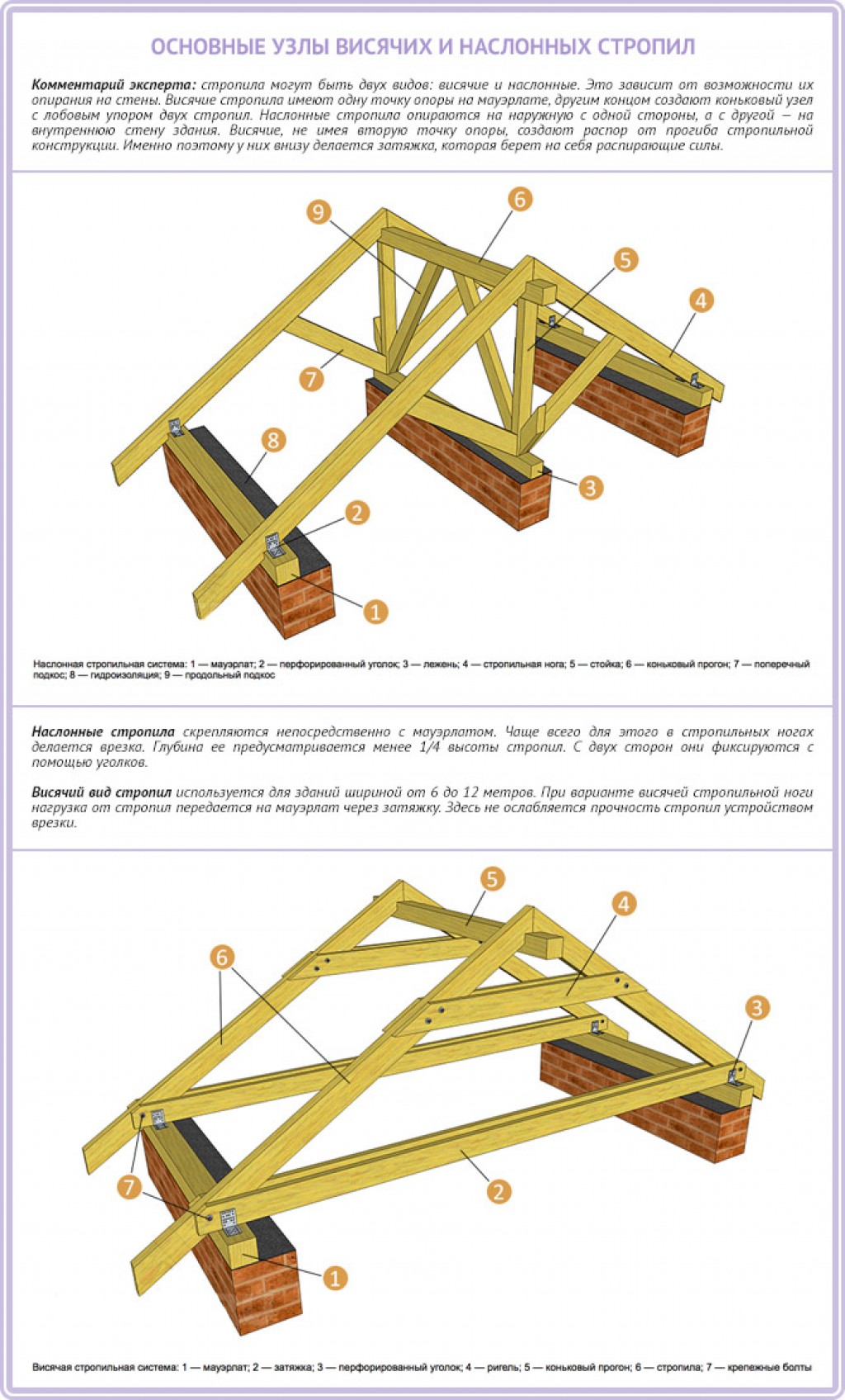

Типы стропил

Выделяют две конструкции:

• с наслонными стропилами;
• с висячими стропилами.

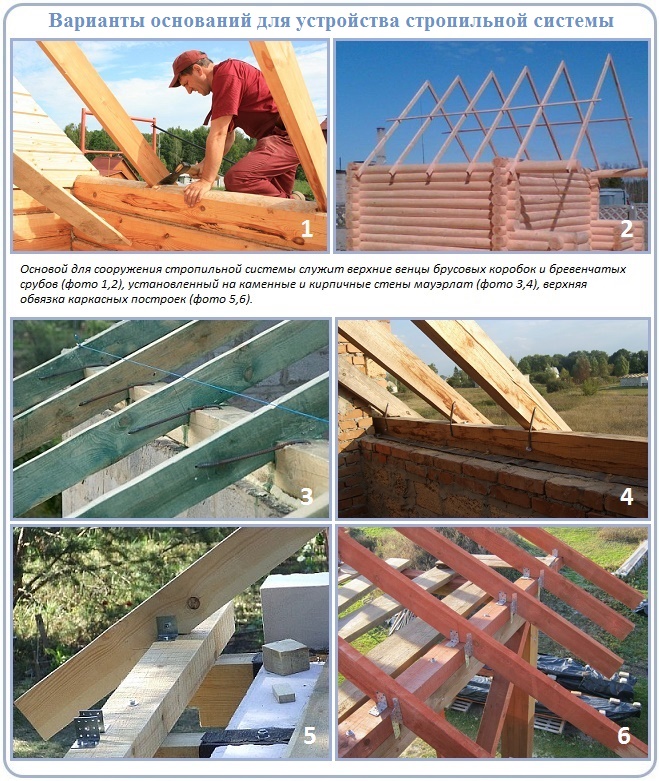

Устройство крыши деревянного дома возможно только с использованием первых. Это вызвано двумя правилами:

• висячие стропила должны крепиться к мауэрлату жестко;
• в деревянном доме стропила должны крепиться к мауэрлату шарнирно.

Два этих высказывания противоречат друг другу, поэтому стропильная система деревянного дома может содержать только наслонные элементы.

В деревянном доме монтируют только наслонные стропила

Наслонные балки представляют собой элементы, которые опираются на мауэрлат в нижней точке и на коньковый прогон в верхней. Это позволяет уменьшить горизонтальный распор, который действует на стены, когда стропила пытаются разъехаться и принять горизонтальное положение. Элементы могут быть усилены стойками или подкосами. Схватки в этом случае можно располагать через одну пару ног.

Висячие баки опираются только в нижней точке на мауэрлат. Наверху они просто упираются друг в друга. Чтобы система из деревянных элементов не разъехалась, обязательно делают затяжки. Лучше устанавливать их на каждую пару ног. Такой вариант характеризуется сильным действием распора на наружные стены, но зато позволяет получить больше свободного пространства внутри мансарды.

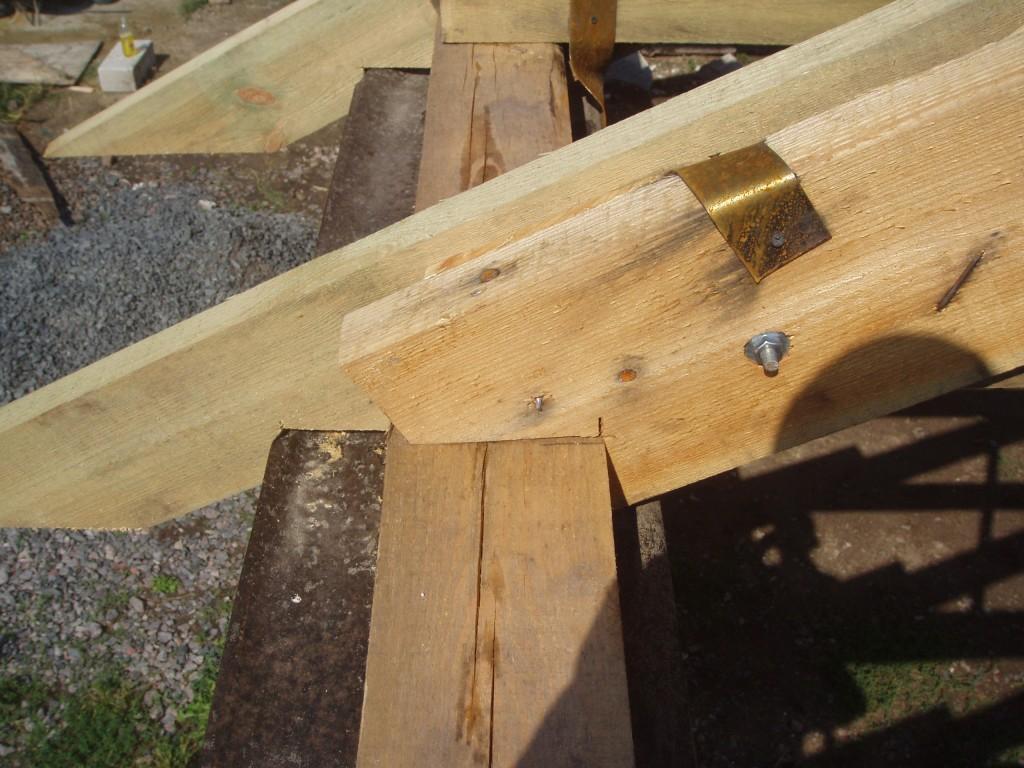

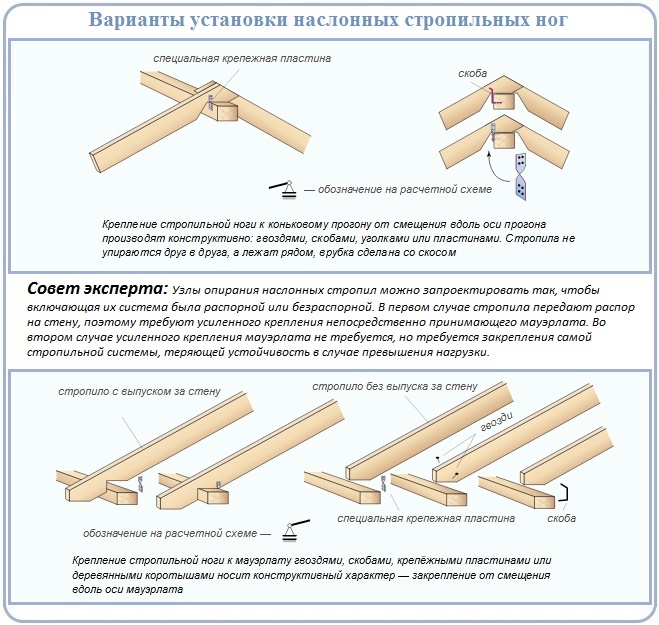

Установка и крепление стропил на мауэрлат

Когда опорный брус положен и зафиксирован, осуществляют установку и крепление стропил к мауэрлату. Крепление делают жесткое или скользящее, выбор зависит от того, будет ли еще усадка дома. Для жесткой фиксации необходимо учитывать некоторые правила:

• чтобы обеспечить максимально плотное прилегание элементов, формируют запилы на стропильной ноге и используют подшивные бруски;
• жесткую фиксацию стропилам обеспечивают гвозди: два забивают под углом друг к другу в мауэрлат, третий вбивается вертикально;
• вместо гвоздей также используют длинные саморезы;
• там, где стропила соединяются со стропильными ногами, прокладки не используют, так как они спустя время деформируются;
• дополнительной фиксацией в жестком креплении являются анкеры или проволока.

При скользящем креплении один из элементов может смещаться.  Это важно при усадке дома, когда геометрия постройки изменяется, а такое крепление не позволяет стенам разрушаться. Такой способ осуществляют несколькими методами: с помощью запила, выноса стропил за стену с применением крепежных пластин или по методу «салазок» — специальным металлическим крепежом.

Монтаж двускатной крыши на бане

Стропиловочная конструкция щипцовой крыши предусматривает необходимость монтажа висячих /наслонных стропилин. Когда строительство кровли с двумя скатными плоскостями осуществляется на бане, имеющей несущую стенку внутри, легче всего устанавливать стропилины наслонного типа.

Варианты устройства стропильной системы двускатной крыши бани

Верхняя часть наслонных стропилин прикрепляется к коньковому брусу или прогону. Чтобы этот элемент был строго горизонтален, нужно установить опорные стойки, а затем проконтролировать их размещение и высоту. Вначале устанавливаются стойки на стенках во фронтальных частях строения, а потом по шнуру, располагаемому горизонтально, определяется правильность монтажа остальных деталей конструкции. Наслонные стропилины прикрепляются гвоздями к прогону конька. А их нижняя сторона опирается на брусья мауэрлата, верхнюю часть (венец) сруба или в балку опорную. Чтобы избежать смещения стропилин, нужно выполнить врубку или поставить брус подшивной. Боковое смещение стропилин предотвратят стальные крепежные уголки.

Зарубки для крепления стропильной системы банной кровли

Чтобы смонтировать каркасную основу крыши, с использованием висячей конструкции стропилин, нужно сделать несколько стропиловочных ферм, и установить их на стенки. Размер этих элементов зависит от значения уклона скатных плоскостей и протяженности пролета. Стропилины попарно прикрепляются одна к другой с закреплением в коньковой части. Чаще всего такое соединение делается встык (с использованием стальных или деревянных накладок), с применением врубки или болтового соединения внахлест. Изготовить висячие стропиловочные фермы жестко и уменьшить при этом нагрузку на стенки помогают затяжки и ригеля – перемычки, расположенные горизонтально.

Как крепить стропила на баню, каркас которой является срубом? Стропилины необходимо размещать на скользящих опорах и применять шарнирное соединение в коньковой части. В ходе своей усадки коробка бани изменяет свои геометрические формы, заложенные при строительстве. Данный процесс может деформировать кровлю. Этого можно избежать, установив специальные стальные крепежные детали — стропилины получат небольшую свободу для допустимого смещения, позволяющего исключить изменение геометрической формы и других параметров крыши. Верхняя сторона стропилин скрепляется с помощью болтов или особой стальной шарнирной пластины.

Важно: для строений бани со стандартными параметрами и конструкцией, можно использовать информацию из унифицированных справочных таблиц или имеющийся онлайн-калькулятор.

Ошибки при строительстве крыши своими руками

• Отсутствие проекта. При строительстве крыши дома своими руками без проекта не получится создать надежную и безопасную конструкцию, поскольку без соответствующей документации невозможно оценить устойчивость сооружения, узнать допустимые нагрузки и сечения стропильных ног, зафиксировать узловые соединения и места крепления, рассчитать количество материалов и т. д.
• Неправильное кровельное покрытие. Например, кровли из керамической черепицы и сланца следует укладывать только при достаточно больших уклонах скатов, а мягкие материалы наоборот – требуют пологой крыши, поскольку в противном случае герметичность конструкции может оказаться под угрозой.
• Неплотное прилегание теплоизоляции. Если блоки с теплоизоляционными материалами будут не плотно прилегать друг к другу, то это приведет к образованию мостиков холода, которые в свою очередь способствуют накоплению конденсата и появлению плесени/грибка.
• Отсутствие/неправильный монтаж пароизоляции. Отсутствие пароизоляционной мембраны с внутренней стороны кровельного пирога, приводит к накоплению сырости в теплоизоляции и древесине, в результате чего материалы теряют свои эксплуатационные качества. Также необходимо следить за тем, чтобы мембрана была уложена правильной стороной.
• Отсутствие вентиляции. Также приводит к появлению конденсата и сырости с соответствующими последствиями. Для создания оптимальной подкровельной циркуляции воздуха необходимо использовать контробрешетку.
• Плохая герметизация. Некачественная герметизация может привести к нарушению целостности всей конструкции. Тем не менее, по причине халатности места соединений часто обрабатываются недостатачно, герметизирующую ленту приклеивают прямо к грязной поверхности гидро- или пароизоляции, а для монтажа кровли используется крепеж без уплотнительной шайбы.
• Нецелесообразная экономия на материалах. Крыша является одной из самых трудновозводимых конструкций, которая защищает все остальные элементы сооружения. Если хочется, чтобы все это служило в исправности в течение долгих лет, нельзя экономить, как на кровельных материалах, так и на всех аксессуарах – мембранах, лентах, крепеже. В противном случае, нерациональная экономия может привести к дорогостоящему ремонту в ближайшем будущем.

Если вы все же хотите сэкономить на строительстве – мы предлагаем воспользовать калькулятором расчета крыши, который сможет подсчитать оптимальное количество материалов без переплат.

Какими размерами должны обладать стропила?

После того, как будет выбрана оптимальная доска для стропил, можно приступать к формированию специального чертежа и схемы будущей стропильной системы. Для этого определяется сечение, длина, ширина и иные параметра стропил, которые после изготовления будут соединяться друг с другом в правильной последовательности.

Размер стропил может значительно отличаться, так как на этот параметр оказывает влияние много факторов. К ним относятся габариты дома и крыши, выбранная конструкция стропильной системы, возможные нагрузки от ветра и другие аналогичные воздействия. Оптимальным будет использование рекомендаций:

• минимальный размер равен 50х150 мм;
• если создаются значительные пролеты, то выбирается размер 150х150 или же 250х100;
• нередко используются более значительные по размерам стропила, если планируется возведение существенного по габаритам торгового павильона или иного крупного строения.

Важно! Чтобы точно знать оптимальные размеры стропил для крыши, требуется правильно рассчитывать данный показатель.

Для расчета важно определить, какая нагрузка будет воздействовать максимально на крышу, что позволяет выбрать сечение и иные параметры стропил. Дополнительно имеется возможность воспользоваться специальными нормативными значениями, но они не учитывают определенные климатические условия различных регионов, поэтому специалисты предпочитают проводить правильные расчеты,

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

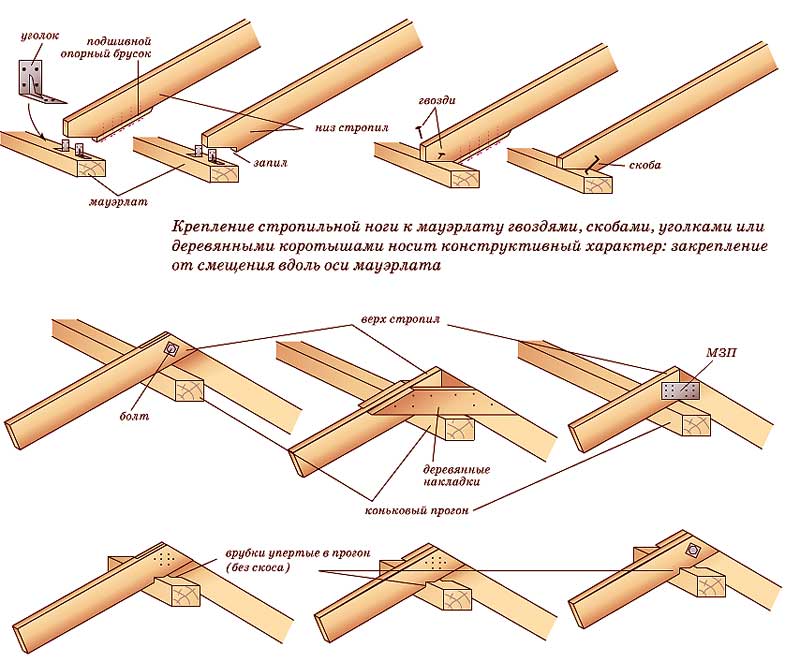

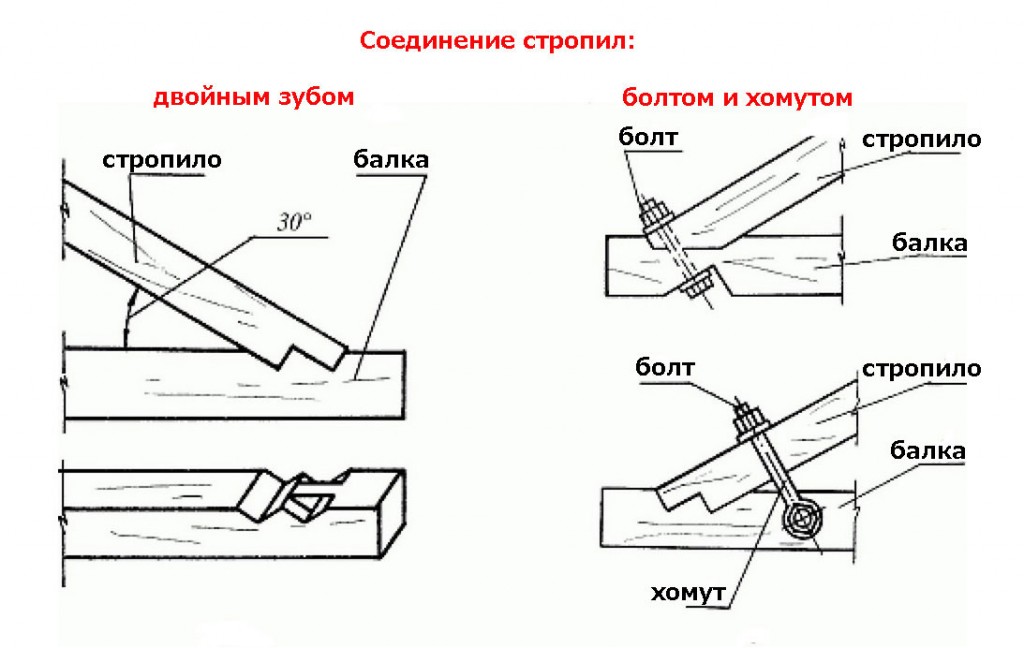

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Крепление мауэрлата к кирпичной стене: схемы с примерами

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При строительстве дома одним из наиболее ответственных циклов работ становится монтаж кровли. Важно контролировать теплоизоляцию, гидроизоляцию и надежное закрепление всех конструкций. Важно надежно зафиксировать мауэрлатный брус, крепление которого к кирпичной стене может осуществляться несколькими способами.

Зачем нужен мауэрлат

В качестве этого элемента подойдет брус сечением 100х100 или 150х150 мм. Он предназначен для выполнения следующих функций:

• закрепление стропильных ног;
• обеспечение совместной работы стропил;
• равномерное распределение нагрузки от отдельных элементов на стену.

Можно избежать устройства мауэрлата, только если под каждую наклонную балку ската предусматривать опорную подушку, но такая укладка – слишком трудоемкое занятие.

Способы крепления

Брус на стене дома можно закрепить по-разному. Все зависит от нагрузки и наличия инструментов и материалов.

Кирпичные стены имеют достаточно высокую прочность и способны выдержать нагрузку от кровли даже без устройства монолитного пояса.

Установка может осуществляться следующими способами:

• проволокой;
• при помощи деревянных пробок;
• на строительные шпильки;
• на анкера.
