Технологические особенности

Возведение стаканов под будущее размещение колонн осуществляется посредством подготовки предварительного основания и усиленной технологии армирования, благодаря чему названные фундаменты имеют высокие эксплуатационные характеристики. Как правило, стаканные основания за счет высокой прочности и жесткости конструкции находят свое применение при строительстве промышленных объектов, однако встречаются случаи их применения и в частном секторе.

Конструкция основания

Стаканный фундамент является разновидностью столбчатого основания и включает в свой состав следующие элементы:

• плитное основание, устанавливаемое на песчаную или щебневую подложку в оборудованном котловане;
• стаканный подколенник (элемент для будущего размещения колонны);
• опорные колонны под каркас здания.

По завершении сборки всех перечисленных составляющих образуется фундаментная конструкция со значительной площадью подошвы, как правило, от 15 до 50 кв.м.

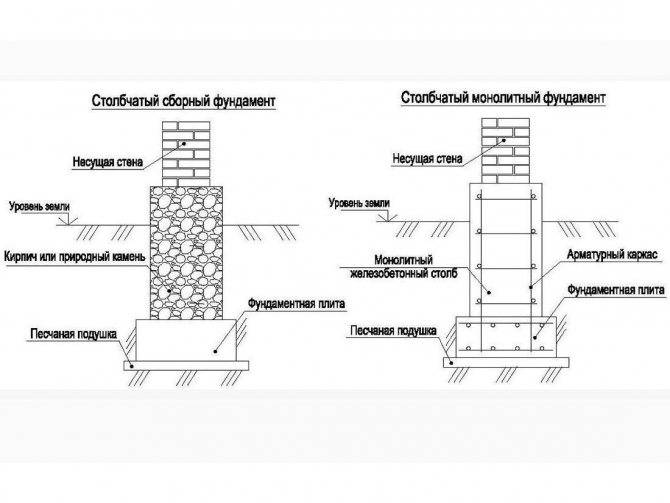

Столбчатый фундамент стаканного типа применяется в виде двух форм: сборной и монолитной. Принципиальное отличие названных видов оснований заключается в их устройстве – сборный предусматривает выполнение соединения составных частей стакана непосредственно на месте, а монолитный – установку готовой цельной конструкции. В каждом случае подколонник размещается на предварительно оборудованной подложке.

За счет достаточно широкой площади опорной части возводить такие фундаменты рекомендуется на устойчивых грунтах, исключая строительство на пучинистых и подверженных просадке почвах.

Назначение и особенности

Столбчатые фундаменты под колонны стаканного типа (или столбчатый каркас — еще одно распространенное название технологии) используют в основном при строительстве малоэтажных зданий, промышленных площадей. В большинстве случаев таковыми являются различного рода постройки в сельскохозяйственной отрасли или малых промышленных предприятий. Еще пример подобных решений активно применяют тогда, когда делают монтаж каркасов в подвальных помещениях зданий.

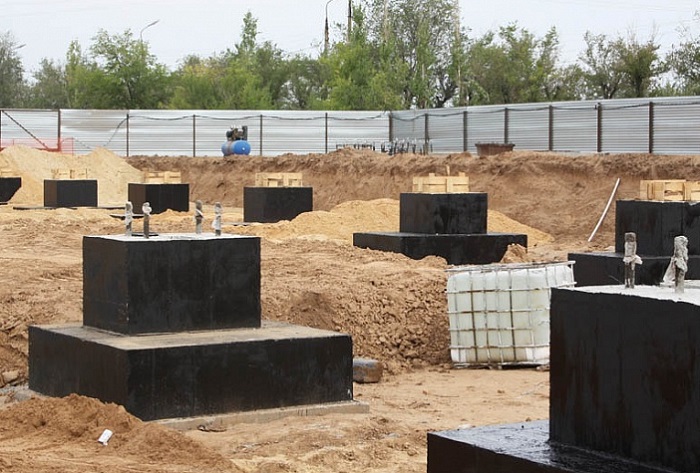

Столбчатый фундамент для колонн устанавливают на устойчивых грунтах, при этом стоящие конструкции позволяют выдерживать большую нагрузку на опирание.

Пример их применения хорош еще тем, что они имеют низкую степень водопроницаемости. Эти параметры контролируются по ГОСТ и ГОСТ (эти же стандарты нормируют и армирование металлических сеток, и ряд других качественных промышленных характеристик).

Сам стакан такого основания(или еще пример — «башмак», как его называют), представляет собой ступенчатый квадрат на который происходит опирание, который имеет суженную верхнюю часть и более расширенную нижнюю. Размеры стаканов изготавливаются по ГОСТ 24476-80. При этом их минимальные размеры равны 1200 мм, а максимальные — 2100 мм.

Для таких конструкций берутся железобетонные колонны, которые имеют поперечное сечение 300×300 и 400×400 мм.

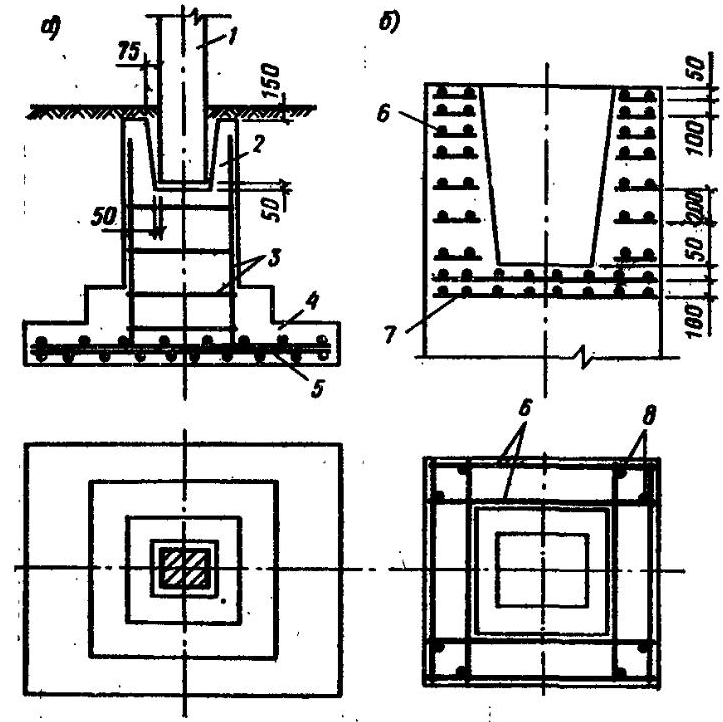

Пример того, что фундамент стаканного типа включает в себя:

1. Подколонник (сам стакан).
2. Плита (основа стакана).

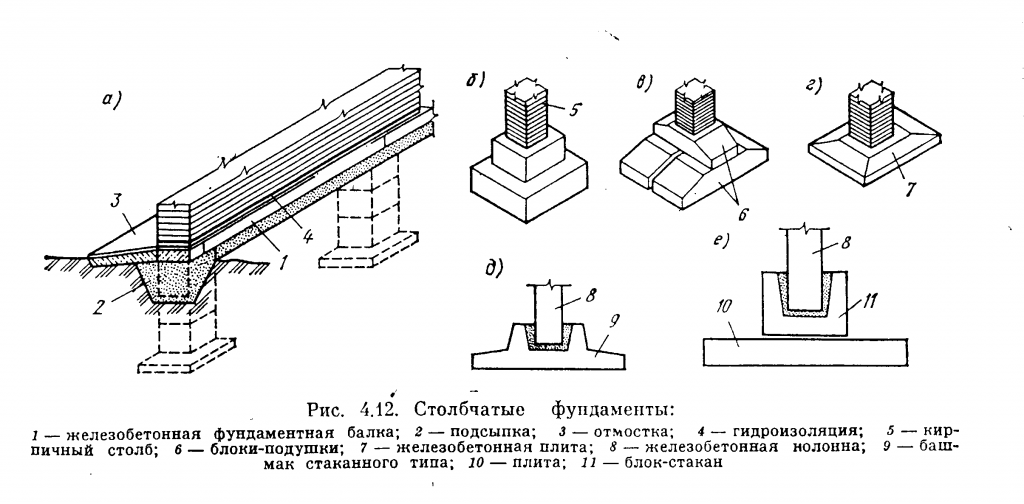

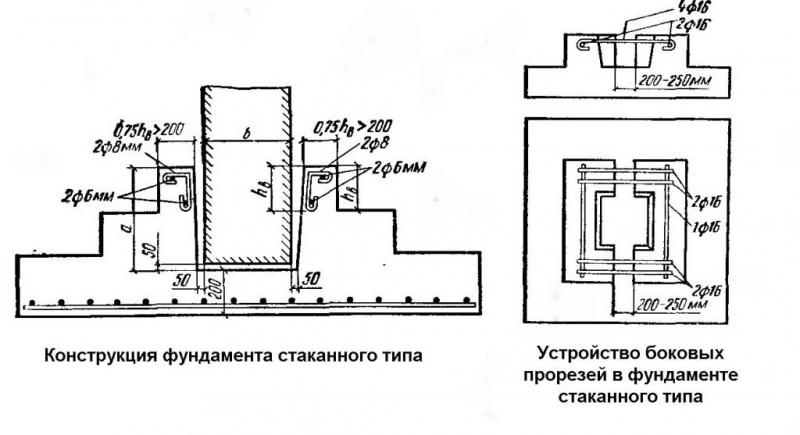

Стакан фундамента

Конструкции могут различаться в зависимости от места работ, то есть нагрузки, структуры грунта и от того, как происходит монтаж. Сделав необходимый расчет, выбирают подходящие габариты элемента.

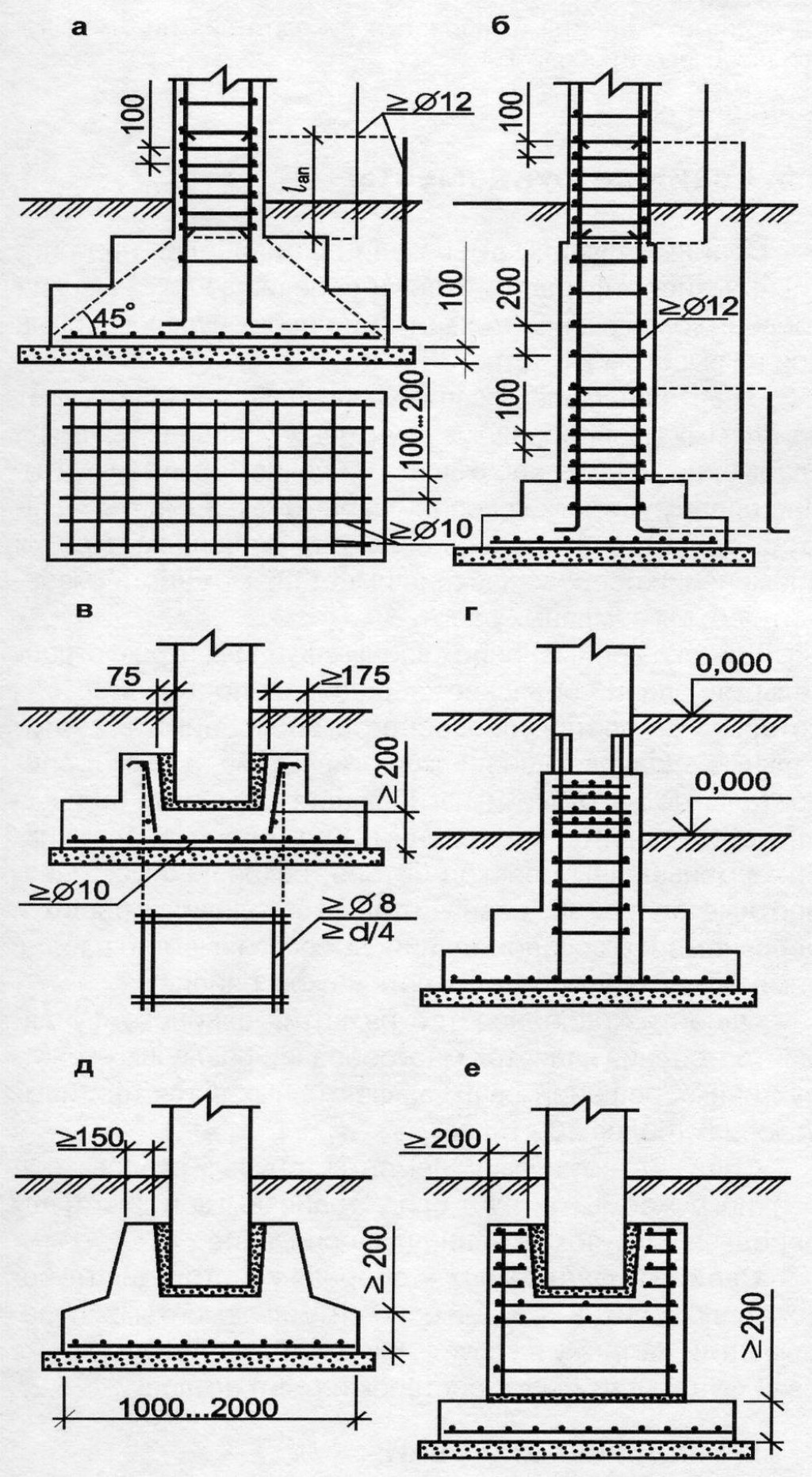

Типы конструкций могут отличаться по таким критериям как:

• метод стыковки «башмака» с колонной;
• высота подколонников;
• сумма плит оснований (то есть 1 или 2).

Что касается способа стыковки, то он зависит от того, какие материалы будут использоваться при создании столба. Так, например, устройство стыковки или крепление металлических колонн к стакану отличается от метода стыковки железобетонного столба. В России при строительстве железобетонные колонны с «башмаком» принято соединять при помощи бетонов марки М 200 или М 400.

к оглавлению ↑

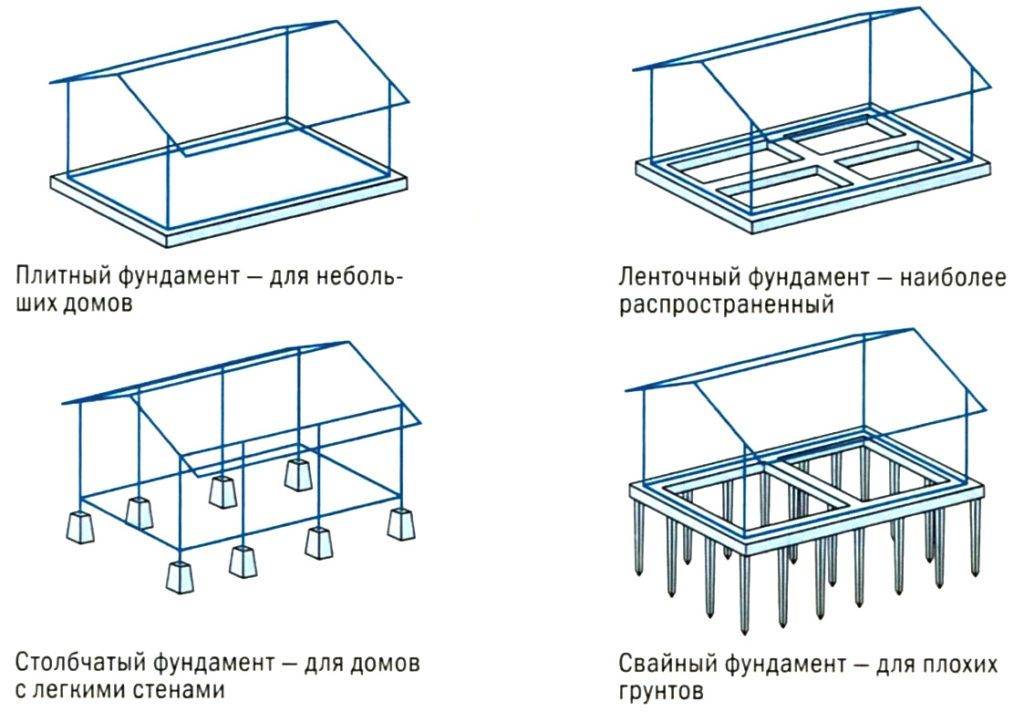

Разновидности и особенности фундаментных оснований

• вес и площадь будущего здания;

• технические характеристики;

• ландшафтный рельеф местности;

• глубина нахождения грунтовых вод (ГВ) и степень промерзания.

Столбчатый

Предполагается установка специальных свай во всех углах, областях пересечения стен и прочих местах, где предполагается высокая нагрузка. Применим для относительно лёгких строений, надежен, экономичен и не требует дополнительных гидроизоляционных работ. Столбы располагаются на расстоянии м. Преимущественно изготавливаются из бетона, камня или кирпича. Свободное пространство между ними утрамбовывается щебнем или песком. Подходит фундамент для деревянных или каркасных коттеджей. Этот вид основания исключает наличие подвалов и цокольных помещений. Идеален на не предрасположены к движению и пучению грунтах.

Ленточный

Наиболее часто используется на частных строительных объектах. Большой расход сырья, массивность и простота укладки – это основные его характеристики. По сути это ж.б. полоса, установленная по всему периметру. Монтируется для всех типов домов, включая проекты, предполагающие гараж. Устройство базы делают на расстоянии 20 см. от границы промерзания земли, но не глубже 0.5 м. Толщина подбирается индивидуально – зависит от площади и толщины стен будущего жилища.

Плитный

Предполагается штабелирование монолитной железобетонной платформы по всей площади строения. За счет колоссальных земляных работ и большого расхода материала, считается чуть ли не самым дорогостоящим каркасом. В основном применяется для небольших дач, когда основание дополнительно является и полом. Совместим с любой почвой и расстоянием залегания ГВ.

Свайно-винтовой

Незаменим в строительстве малоэтажек, когда наблюдается повышенная подвижность и пучинистость грунта. Также, подходит в местности с неустойчивым ландшафтом. Изначально подобные конструкции использовались для крепежа высоковольтных станций, но практика показала, что и при возведении домов технология не утрачивает своей функции. Механизм установки выглядит так – стальную трубу буквально вкручивают на глубину не менее 1.5 м. Стволы столбов бетонируются, а сверху обрабатывается антикоррозийным составом. Отличаются крайне высокой несущей способностью. К основным преимуществам относят: возможность совершать монтаж в любое время года и ненужность копать траншеи. К тому же не потребуется выравнивание участка.

Комбинированный

Этот вид характеризуется умелым сочетанием разных типов, форм и материалов. Как правило, применяют с целью финансовой экономии или для усиления несущих свойств. Схемы возведения могут быть разными, но чаще используются следующие:

• столбы обвязывают ж.б. лентой;

• разделяют монолитные сваи кирпичной крошкой;

• платформу укладывают не на песок, а на сваи;

• изначальная база ленточная, но сверху делают каменные блоки.

Общие правила для любого фундамента

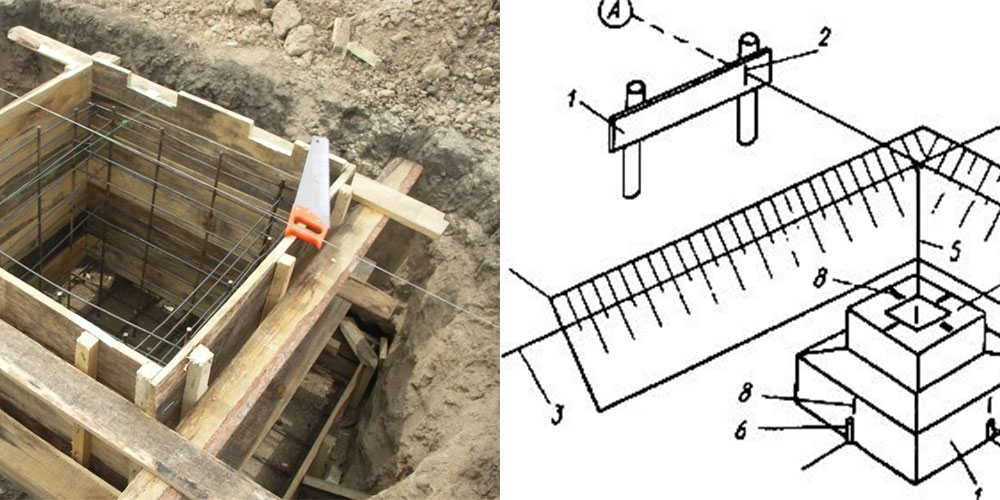

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. ©

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

2 + 2 = 2

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Основные преимущества

1. Колонны стаканного фундамента обеспечивают значительную устойчивость всего строения, при этом их монтаж занимает весьма сжатые сроки (ввиду простоты конструкции самих «башмаков»);
2. Можно сэкономить на строительстве стаканного основания дома. Для этого нужно не только правильно рассчитать основные размеры элементов, но и учитывая самые разные факторы. Например, изделия могут отличаться маркой прочности, иметь разную массу, форму. Важно подобрать несущую способность в соответствии с проектными нагрузками, это позволит построить долговечный фундамент.

Монтаж столбчатого фундамента стаканного типа

1. Монтируют столбчатый фундамент стаканного типа с помощью транспортных средств, предварительно переместив наобноску его оси. 2. Далее насыпают на основание щебень или песок и плотно его утрамбовывают. Очень важно, чтобы длина и ширина основания была на 30 см больше аналогичных размеров подошвы фундамента. 3. Правильность горизонтальности основания проверяют специальным геодезическим инструментом нивелиром. 4. При разбивке осей фундамента под колонны на гвозди обноски закрепляется проволока диаметром до 2-х мм. Протягивают ее в направлении буквенных и перпендикулярных к ним цифровых осей, а на их пересечении вешают отвес не менее 0, 5 кг и переносят на основание центр будущего фундамента. 5. Затем наносят по шаблону контуры, которые необходимо зафиксировать с помощью колышков или инвентарных скоб. 6. Перед проведением работ по установке блока тщательно очищают основание и проверяют нивелиром его горизонтальность. Эту работу могут выполнить машинист крана и три специалиста по монтажу. 7. После установки всех блоков в пределах захватки, монтажникам следует выверить их положение геодезическими инструментами, потому что в случае неверного выполнения монтажа, всю работу нужно переделывать заново.

Выполнение этих работ – довольно сложный процесс, поэтому лучше, если заниматься этим будут люди, имеющие специальные знания в этой области.

Применение

Стаканная система используется при строительстве следующих объектов:

• одноэтажные помещения с незначительной массой;
• подземные парковки, склады, машинные отделения на электро- и теплостанциях;
• промышленные объекты — мосты, пешеходные переходы над ж/д дорогой;
• основания опорных столбов СВ;
• отдельно находящихся бетонных или железных опор контактных электросетей на участках ж/д развязок.

Перед монтажом такого фундамента учитываются характеристики строительных материалов для возведения будущих построек, а также грунт. На основе исследований подбирается конкретная серия основания, которую предварительно должны проверить и утвердить государственные проектные организации.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

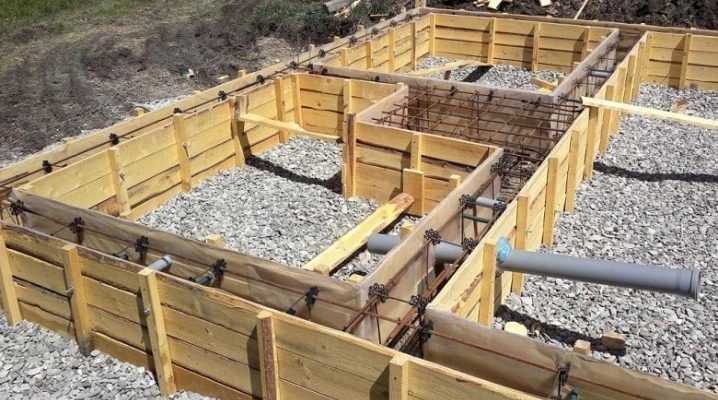

Для чего нужна опалубка

Невозможно залить бетон без установки опалубки, если проводить работу самостоятельно, придется разобраться в вопросе. Решить, каких размеров должна быть, подготовить все, что надо. Конструкция имеет такие особенности:

1. Задает форму будущего основания. Делать ее, только если на руках есть проект со всеми размерами. Параметры зависят от типа почвы, на которой ставят здание, а также веса, чем тяжелее строение, тем прочнее должен быть фундамент.
2. Собирают из разных материалов. Частные застройщики применяют в основном дерево, но если под рукой есть прочная фанера, то можно использовать ее. Допускается ставить древесно-стружечные плиты, пластиковые щиты или металлические конструкции.
3. Может быть разборной или неразборной. В первом случае вначале надо соорудить конструкцию по заданным размерам, а после застывания бетона аккуратно убрать ее. Во втором используют специальные элементы из пенополистирола, которые придают форму, плюс обеспечивают утепление.
4. Рассчитана под большие нагрузки. Если собрать щиты из тонкой или непрочной доски, то под весом бетона поверхность вспучится или элементы просто сломаются, а раствор вытечет наружу. Поэтому берут только надежные пиломатериалы, плюс дополнительно усиливают раскосами и упорными элементами.
5. Не должна пропускать раствор на стыках. Из-за протечек ухудшается вид, а также снижается прочность бетона, так как он сохнет неравномерно. Если доски стыкуются неплотно, лучше застелить поверхность изнутри строительной полиэтиленовой пленкой.

Сделать конструкцию проще всего из доски толщиной от 25 мм и больше. Обычно на опалубку уходит около 20% средств, затраченных на фундамент, следует хорошо рассчитать, сколько пиломатериала нужно, чтобы снизить расходы. Укреплять получше, это не повредит, зато исключит проблемы при заливке.

Фундамент сборный стаканного типа – конструктивные особенности

При устройстве полупроходных и проходных коллекторов, а также столбчатых фундаментов промышленных и гражданских зданий, в большинстве случае используются сборные фундаменты стаканного типа, хотя при необходимости воспринимать значительные нагрузки или при наличии грунтов с определенными физико-механическими характеристиками, применяются фундаменты в монолитном исполнении.

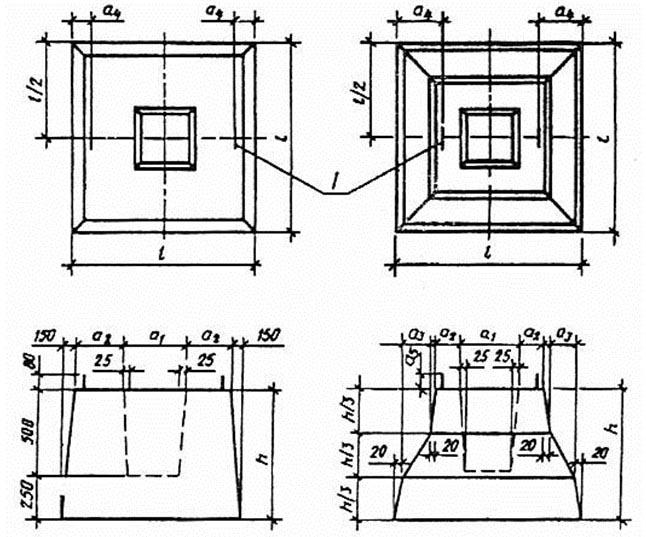

При возведении промышленных и гражданских зданий используются квадратные фундаменты сборные стаканного типа по ГОСТ 24476-80 размерами в плане от 1200×1200 мм до 2100×2100 мм и высотой от 750 до 1050 мм.

В случае устройства перекрытия заглубленных коллекторов по колоннам, строительные компании Москвы и Московской области на нашем заводе – ЖБИ-4 могут приобрести фундаменты стаканного типа с подошвой 1300×1300 мм и выстой 650 мм под колонну 300×400 мм.

При необходимости изменения геометрических размеров, устройство фундаментов стаканного типа производится по индивидуальным чертежам железобетонных изделий, разработанных проектировщиками с учетом реальных инженерно-геологических условий и напряженно-деформированного состояния каркаса здания в целом.

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

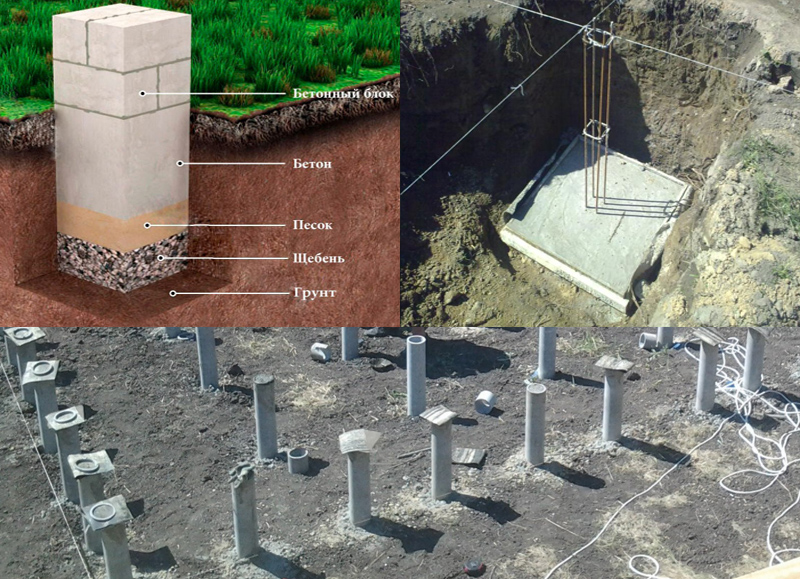

Различные способы обустройства столбчатого фундамента

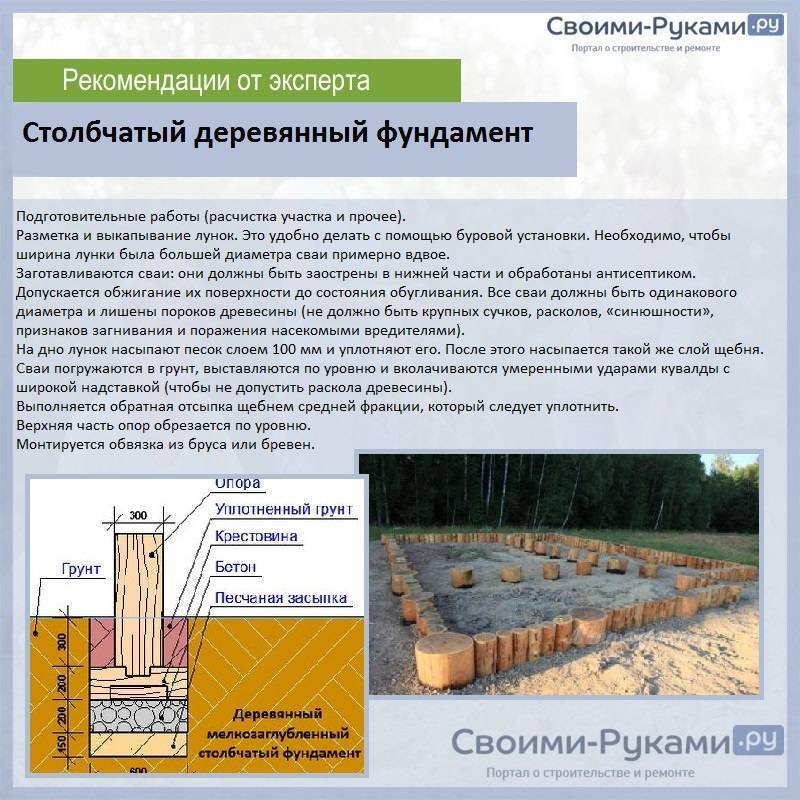

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

• железобетон;
• бутобетон;
• блоки;
• кирпич;
• натуральный камень;
• дерево;
• трубы: асбестовые или пластиковые.

Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

По глубине заложения столбчатые основания делятся на три основных типа:

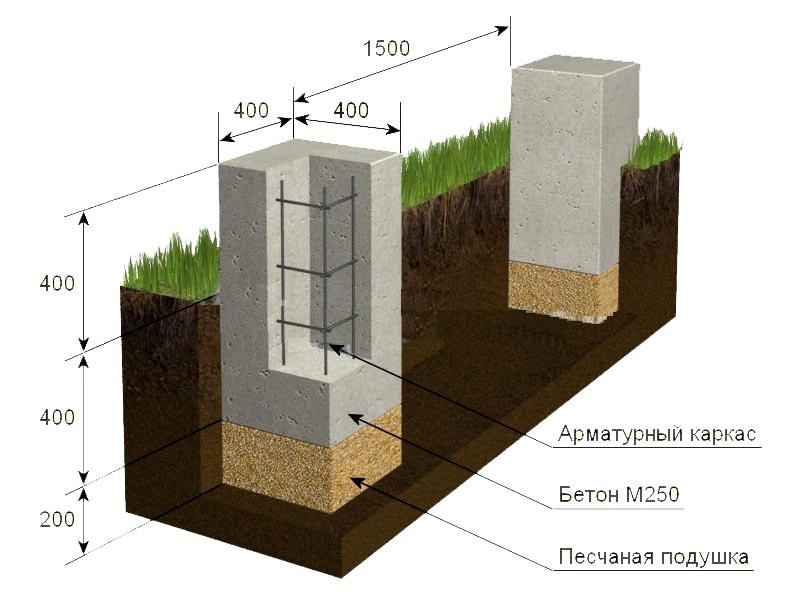

Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм

Пошаговая инструкция по возведению фундаментов из блоков

Ленточный фундамент из блоков

Учитывая, что бетонные блоки фбс теперь пользуются большой популярностью, то и сборные фундаменты с них встречаются на каждом шагу. Ведь с блоков можно возвести не только небольшие административные или жилые здания, но и достаточно громоздкие хозяйственные постройки.

Но многие застройщики, особенно в частном секторе, желают иметь здания с подвалами или техническими цокольными этажами и для таких целей отлично подходят ленточные фундаменты с блоков фбс.

Учитывая, что большинство застройщиков не обладают достаточным уровнем знаний по возведению таких оснований, то существует пошаговая инструкция, в которой четко поэтапно рассмотрены все ключевые моменты из строительства таких конструкций.

Преимущества бетонных блоков

Устройство сборного ленточного фундамента из блоков ФБС.

Даже обычную бытовку сделать их таких заводских конструкций не составит труда.

Ведь такие конструкции универсальны, при возведении небольших хозяйственных зданий используются относительно легкие блоки с габаритными размерами 20х20х40 см, а они не отличаются большой массой и могут устанавливаться двумя людьми своими руками без использования механизированной техники.

Основные преимущества фундаментов из блоков фбс:

• Все блоки производятся в заводских условиях со строгим контролем качества продукции;
• С их помощью легко возвести обычную бытовку или жилое здание малой высоты;
• Такой фундамент прост в монтаже и все работы можно сделать в кратчайшие сроки своими руками;
• Отличные морозостойкие характеристики блоков, они отличаются прочностью, и нет нужды для малых зданий использовать дополнительное армирование конструкции;
• Большой выбор размеров блоков, а самые популярные и дешевые остаются конструкции с размерами 20х20х40 см.

Поэтапная инструкция по возведению блочных фундаментов

Рассмотрим из каких этапов состоят работы по возведению основания дома или здания из блоков

Выбор типа фундамента

Столбчатый фундамент из блоков 20х20х40

Для бытовок отлично подходят ленточные и столбчатые типы фундаментов.

В большинстве случаев, блоки фбс используются при возведении ленточных фундаментов, ведь тут легче их устанавливать и фиксировать. К тому же размеры 20х20х40 см позволяют создавать промежуточные ответвления, пересечения стен и даже резкие угловые повороты конструкции несущих стен.

Такие основания используются под бытовки, индивидуальную компактную застройку, но могут также использоваться при возведении многоэтажных зданий.

Столбчатые фундаменты лучше использовать при возможном агрессивном воздействии грунтовых вод или при большой глубине промерзания почвы.

Соответственно, первый этап пошаговой инструкции предусматривает следующие действия:

• Разработка проекта застройки;
• Расчет массы будущего здания;
• Анализ состояния почвы и учет максимальной глубины промерзания грунта;
• Назначение будущего сооружения.

Выбор размеров блоков

Размер бетонного блока под фундамент

Учитывая, что блоки фбс производятся стандартных размеров, то и купить можно только конкретные типоразмеры.

Только при их выборе стоит помнить, что подбираются они в соответствии с толщиной несущих стен, поэтому не рекомендуется покупать меньшие по толщине конструкции, если стены больше.

Для сравнения, можно подобрать необходимые конструкции из следующего перечня:

• Высота: 200 мм, 600 мм и 300 мм.
• Длина: 200 мм, 500 мм, 900 мм, 1200 мм, 2400 мм.
• Толщина: 300 мм (для стен толщиной 250 мм), 400 мм (под стены 380 мм), 500 мм (для стен 510 мм), 600 мм (для стен 640 мм), 700 мм (для стен 770 мм).

Заглубленность столбчатого фундамента

Самый прочный столбчатый фундамент получится если отметка его заложения будет ниже глубины промерзания грунта. Для определения этой величины, для того или иного региона существуют карты и таблицы, в том числе в составе соответствующего СНиПа. Для средней полосы России это в среднем 1.5…2.0 метра. Карта промерзание грунтов в России При сезонном замерзании и оттаивании грунта возникают силы, которые называют, морозное пучинение грунта, вызывающее боковые нагрузки на фундаменты, связанные с его искривлениями и деформациями, если его подошва не имеет надежной связи с прочным недеформируемым грунтовым основанием. Повреждения столбчатых опор во время эксплуатации В результате неравномерных просадок в плане здания появляются трещины и перекосы в стенах и кровле здания. Что, в свою очередь, может привести к аварийному обрушению отдельных частей или построек в целом.

В настоящее время для частного строительства легких домов и коттеджей используют фундаменты мелкого заглубления. В этом случае вертикальные и горизонтальные конструкции фундаментов должны быть очень жестко связаны между собой и отметка его верхней точки быть выше уровня земли. В этом случае незначительные деформации постройки, установленной на таком основании, не будет влиять на аварийность строения и качество жизни, находящихся в нем людей.

Проведение земляных работ

Следующий этап подготовки к строительству столбчатого фундамента своими руками – земляные работы. Это один из самых затратных по времени и силам этапов, но без него никак не получится обойтись.

Зная места расположения столбов и их размеры, выполнить этот этап можно без особых усилий. Но при этом не забывайте – размеры ям должны быть на 20-30 сантиметров больше предполагаемых столбов. Ведь сначала в них будет установлена опалубка, и только потом залить бетон. Если не учесть это, несущая способность фундамента резко сократится. А значит, возникнет опасность того, что вся конструкция будет повреждена при эксплуатации.

Рытье ям можно выполнять вручную – при помощи обычной лопаты. Но в этом случае процесс может затянуться. Зачастую приходится выкопать десятки кубических метров земли. Особенно актуально это в случаях, когда глубина промерзания составляет больше одного метра. Поэтому разумным решением будет использование специальной техники. Специальный бур ТИСЭ или даже обычный садовый бур позволят выполнить эту работу за считанные минуты, а не за несколько дней каторжного труда. Эту технику можно легко арендовать. Да, затраты возрастут на несколько тысяч рублей. Зато вы сэкономите свое время и силы.

Прежде чем приступить к рытью ям, следует подумать над стратегией. Можно вырыть сразу нужное количество ям, но можно выбрать и другой путь – вырывать одну, сразу заливать бетон, и только после этого приступать к следующей. Первый вариант удобнее – он позволяет не переключаться с одной работы на другую, тем самым экономя время и силы. Но он не всегда возможен. Например, если в данной местности часто идут сильные дожди, работа может быть усложнена. Вода в ямах на глинистой почве будет стоять очень долго – её придется вычерпывать вручную, чтобы продолжить работу.

Поэтому серьезно подумайте, какой метод ведения работ является лучшим в вашем случае.

Фундамент стаканного типа под колонны (этапы строительства)

Дома с большой многоэтажностью каркасно-панельного типа чаще всего устанавливают на фундамент стаканного типа под колонны.

Другими словами на специальное столбчатое основание.

И у них имеются огромные отличие от монолитных фундаментов, которые используются для малоэтажных строений.

Неудивительно, что такое основание используют только при промышленном строительстве, ведь такая соборная конструкция будет практически невыполнима в бытовых условиях без специальных агрегатов.

Ведь по факту это заводская стаканная конструкция, которая ставится в котлован и уже в нее монтируются армированные колонны. А их также производят в заводских условиях.

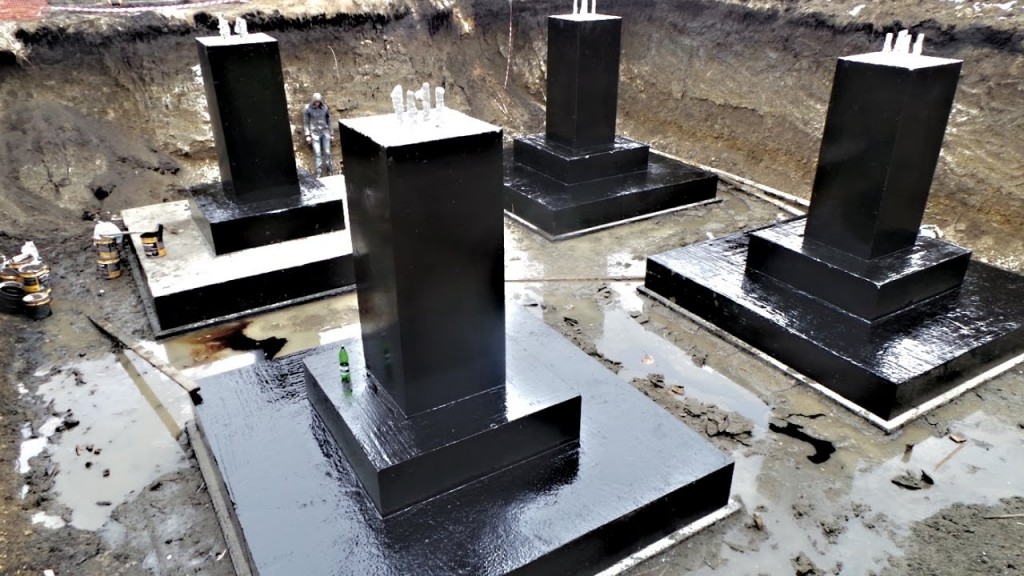

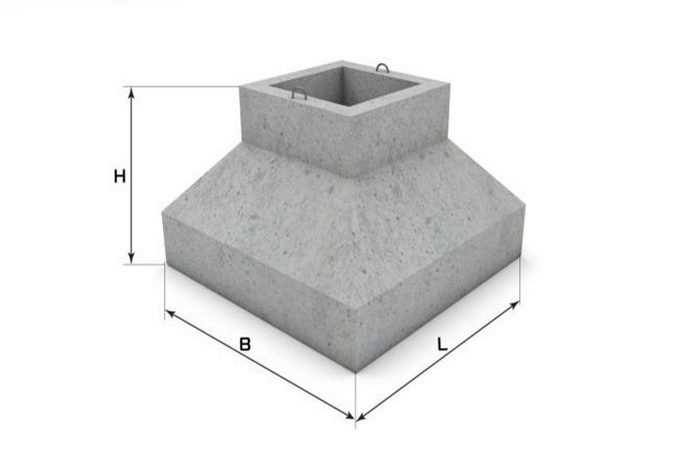

Что такое стакан?

В быту этот элемент строители именуют «башмаком», ведь и форма его непростая. По факту это несколько квадратных монолитов, которые по мере приближения к поверхности утончаются.

Размеры фундаментов для всех объектов идут сугубо индивидуальные и их расчет ведет специальное строительное бюро.

Но все они должны быть ориентированы на ГОСТ 24476-80. в нем прописано, что башмак может иметь минимальное значение нижнего квадрата в 120 см, а максимальное — 210 см.

В них устанавливают специальные колоны из железобетона, у которых сечение от 30 до 40 см.

Вот еще дополнение до статьи в видео:

Фундамент стаканного типа под колоны имеет свои преимущества:

• Феноменальная грузоподъемность;
• Практически полная инертность к влаге;
• Монтаж выполняется в самые короткие сроки при условии использования специальной техники.

Как они устроены?

Чаще всего такие остовы можно встретить при строительстве цехов для производства, больших хозяйственных построек, паркингов подземного типа.

Но чаще всего при возведении многоэтажных домов каркасного плана. Его формируют из двух основных элементов: плиты, которая является непосредственным остовом, и подколонников, так называемых, стаканов.

Важно! Такой фундамент может быть использован только в том случае, когда грунт относится к устойчивому типу, не имеет склонности к просадке и пучению.

Отличительные характеристики

Расчет по основанию ведется от того какая будет будущая нагрузка на остов и типа грунта, на котором будет возводиться строение. Главное отличие этого фундамента от других, наличие в нем присущих только ему элементов.

А они разнятся по высоте подколонника, количеству плит и способу состыковки башмака и колоны. Именно последний момент подвязан под материал, из которого произведена колонна.

Так, также металлические колоны имеют отличное от железобетонных колон крепление. Чаще всего железобетонные колоны садят на башмак с помощью раствора бетона с маркировкой 200 и 300.

Что об этом говорит ГОСТ?

Основные требования, которые озвучены в этом документе относительно фундамента стаканного типа под колонны, следующие:

• Бетонная смесь должна быть маркировкой не менее 200 и соответствовать ее характеристикам;
• Водонепроницаемость бетона должна маркироваться как В2;
• Порог водонепроницаемости всей конструкции не должен превышать пяти процентов;
• Готовые изделия можно поставлять на место строительства только после того как они наберут положенную им прочность;
• Создание армирующего пояса является обязательной процедурой, пруты должны быть покрыты бетоном толщиной в 30 мм;
• Если в конструкции после заливки торчит арматура, то это брак, который использовать запрещено;
• Трещины в конструкции превышающие показатель в 0,1 миллиметра требуют замены бракованной конструкции на новую;
• Если на изделиях имеются петли для монтажа их нужно срезать, но ни в коем случае не вбивать в конструкцию.

Такие остовы заграницей

Описанный выше способ крепления башмака и колонны применяется в основном на постсоветском пространстве. Заграницей технология немного разниться.

Так, венгры предпочитают делать такое соединение с помощью прутьев арматуры, впущенных в бетон.

Американцы используют сварку, чтобы соединить выпуски металлического стержня или крепят все на анкерные болты.

Между болтами и остовом закладывают плиту из стали, которая берет на себя функцию прокладки. А вот японцы за основу для колонны берут песчаную подушку, которая закреплена в железобетонной обойме, нужного размера.

Этапы строительства

Если речь идет о соборной конструкции для металлических колонн, то крепеж осуществляется только с помощью анкерных болтов. Болты сюда идут специальные, которые произвели на основе ГОСТа

Они должны полностью соответствовать расчетным параметрам. Допускаемое отклонение -/+ 0,02 см.

При монтаже на особом контроле находятся показатели совмещения осей стакана и разбивочной оси, отсутствия отклонения в песке для выравнивания и опорах.

Важно! Остов должен полностью лежать на основании подошвы всей площадью.

Технология монтажа имеет следующие этапы:

• Подготовка скважины;
• Формирование подушки из песка и гравия, ее трамбовка;
• Установка стакана с помощью подъемного крана;
• Аналогичный предыдущему процессу, но уже по колонне. Ее крепление на башмаке.

Монтируют ориентируясь только на оси, которые очерчены полосами на краях стакана. Их ставят сами строители перед началом работ любым красящим средством несмываемого типа.

Разбивочная ось должна обознаться с использованием струны, отвеса или проволоки и гвоздей. И именно совпадение оси на башмаке и разбивочной на колоне, свидетельствует о правильной установке.

Как видим конструкция более, чем монументальная. Это и неудивительно, ведь на ней будет к примеру стоять многоквартирный дом, в котором будут проживать сотни семей и их жизни зависят от того, насколько правильно был возведен фундамент.

Нередко бывает и так, что остов возвели сугубо по проекту, а вот уже в нем была ошибка. Итог в обоих случаях печальный.

Поэтому те, кто занимается такими серьезными и ответственными мероприятиями должны относится к своей работе с максимальной ответственностью.

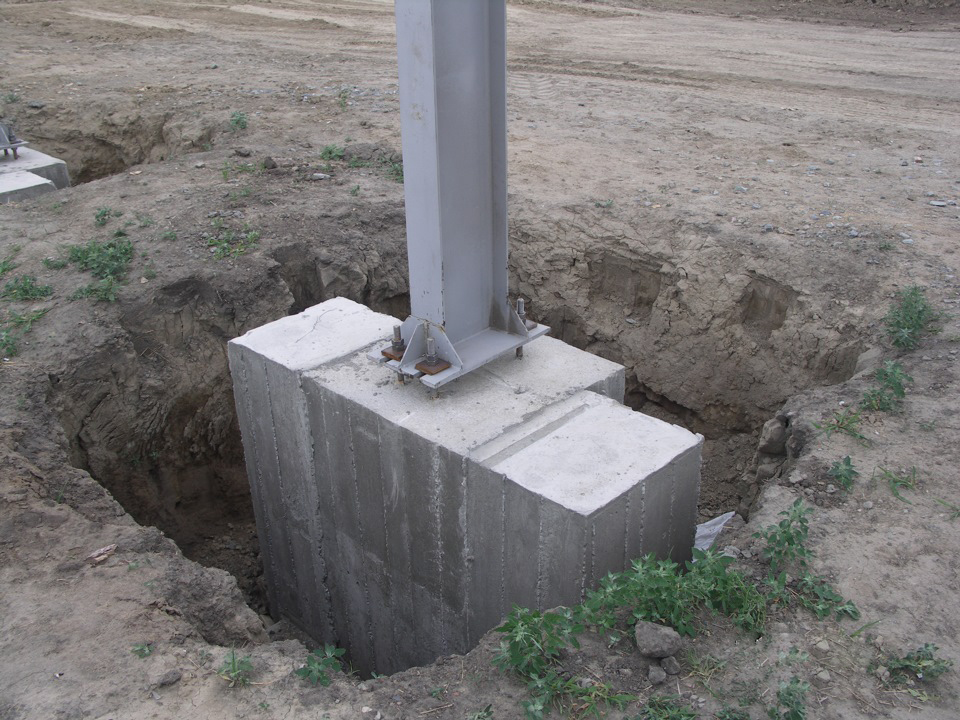

Монтаж фундамента

Монтаж фундаментов стаканного типа под металлические колонны выполняется специалистами, которые выполняют все требования, что установлены государственными стандартами для этого вида работ. Какие инструменты необходимы для монтажа фундамента такого типа?

В традиционный набор инструментов входит болгарка, нивелир, сварочный аппарат, перфоратор, рулетка, строительный уровень.

Подготовка для работы предусматривает тщательное выравнивание поверхности. Это делается для того, чтобы не произошло смещения балок. После этого роются ямы, которые необходимо уплотнить с помощью гравия. Только после трамбовки грунта можно ставить блоки. Для достижения максимальной точности в установке элементов всей системы, используются специальные геодезические инструменты.

Напоминаем, что установка фундамента стаканного типа может проводиться только на грунте, который имеет стойкость к проседанию, ведь основная задача такой конструкции – равномерное распределение нагрузки по всей поверхности. Чтобы правильно рассчитать нагрузку всего строения на землю, необходимо знать массу всего строения и площадь опоры. Только после этого можно узнать общее давление здания на поверхность.

Масса здания включает в себя все его составные части, в том числе и сами колонны и перекрытия.

Монтаж фундамента выполняется с учетом показателей морозоустойчивости и прочности сжатия. Только так можно избежать деформации и трещин строения в будущем.

Производство таких фундаментных стаканов достаточно сложное, особенно, если учитывать армирование и опалубку. Но, по мнению специалистов, это существенно сокращает денежные расходы при выполнении монтажа. Особенное внимание необходимо обратить на транспортировку и складирование таких фундаментов. Их необходимо перевозить на специальных прокладках, сделанных из древесины.

Фундаменты прочно закрепляются для предотвращения смещений во время перевозки.

Такие фундаменты хранятся на деревянных прокладках. Расстояние между рядами – не меньше одного метра!

Еще по этой теме на нашем сайте:

1. Азы бетонных работ — что такое бетономешалкаБетономешалки бывают разными: мобильными, стационарными, профессиональными, бытовыми, выделяют также бетономешалки принудительного действия и гравитационного. Однако вне зависимости от своих характеристик, любая бетономешалка позволяет существенно облегчить.

Как рассчитать количество бетона на фундаментПрежде чем приступить к работам по возведению строения, потребуется определить габариты фундамента, количество бетона и расход основных материалов. Помимо определения количественных показателей, нужно будет знать.

Расчет фундамента по онлайн калькуляторуВозведение любого здания начинается с устройства фундамента. Качественные характеристики играют огромную роль в дальнейших этапах строительства и эксплуатации дома. Для уточнения необходимых параметров, материалов и.

Анкерные болты для фундамента – расчет фундаментных болтов для каркасного домаАнкерные болты для фундамента – это крепежное изделие, основной целью которого является удержание конструкции. С их помощью закрепляют различные изделия и заготовки. Анкерные болты отличает.

Как установить ростверк

Для того, чтобы равномерно распределить нагрузку по всем опорным элементам и по грунту, нужен ростверк. Ростверк – это горизонтальная обвязка монтируемых опор.

Ростверк поверх столбчатого фундамента Источник

Его начинают устанавливать после высыхания фундамента. Замеряется его высота, и если её недостаточно, то необходимо выравнивание. Выравнивают высоту с помощью цементно-песчаной смеси.

После её высыхания сооружают сборный или единый пояс:

Если делается сборный пояс, то элементы конструкции должны быть хорошо соединены обрезками арматуры. Обрезки соединяются монтажными петлями при помощи сварки или проволочными скрутками.

Потом устанавливают опалубку, каркас из арматуры и заливают все бетоном. После застывания бетона проводят гидроизоляцию, а пазухи ям засыпают грунтом.

Важно, чтобы от земли до ростверка было не меньше 10 см. Это скомпенсирует пучение грунта.

Монтаж опалубки

Рассмотрим, как сделать полукруглую опалубку самостоятельно. Чтобы справиться с задачей, понадобится рассчитанный подробным образом и начерченный проект, а также основополагающие навыки в строительном деле.

Для колец

Как сделать круглую опалубку для колодца своими руками? Такая система по своему определению представляет собой разновидность форм, которыми пользуются при строительстве колодцев. Особой популярностью среди частников пользуется вариант скользящей опалубочной конструкции.

Чтобы подготовить опалубку для бетонных колец, нам потребуются листы металла, толщина которых не превышает двух миллиметров. Длину внутренней полосы принимаем за 2.6 м, наружной – м. Высота будет стандартной, как сам лист – 1 м.

Из параметров стального листа ясно, что конструкция получится основательной. Отметим, что дачники зачастую останавливаются на 1.5 м для внешнего диаметра и 1.3 м – для внутреннего. Листы в этом случае подбираются полуторамиллиметровой толщины и высотой в м, что значительно облегчает вес конструкции.

Такие параметры считаются удовлетворительными, потому что можно изготовить цельную железобетонную трубу, так что кольца даже не потребуются. По концам каждой полосы сверлятся отверстия для пяти болтов.

Соорудив такую опалубку для бетонных колец, вы сможете самостоятельно вырыть и оборудовать колодец.

Для фундамента

Закругленные фундаментные основания сегодня заливаются многими. Частники пытаются такие работы выполнять своими силами, так как все оказывается достаточно просто.

В первую очередь готовится строительная площадка под закладку фундамента. Снимается слой растительного грунта, определяются точки, по которым будет готовиться траншея.

Закончив с разметкой, выбирают вариант опалубки, определяются с размерами и материалом для ее изготовления. Из отдельных элементов создается цельный каркас, верхний край которого выравнивается по общему уклону участка.

Основная особенность круглой опалубки – выбор правильного материала, в котором будут сочетаться гибкость и необходимый показатель прочности. Если на строящийся фундамент большие нагрузочные воздействия не предполагаются, то отличным вариантом окажется опалубка из пластика, которому легко придать требуемые формы.

Если устраивается опалубка из древесины, то основание ее укрепляется колышками, а стыки в качестве дополнительной меры промазываются раствором. Для соединения элементов используются специальные перемычки.

Фанерный материал по своим характеристикам напоминает пластик, но изгибанию поддается меньше. Существенные нагрузки такая опалубка не выдерживает.

Лучшим вариантом для круглой опалубки оказывается металл. Работать с ним из-за массы и прочности несколько сложнее, соединения стыков выполняются сварным способом или с помощью саморезов.

Круглые резервуары опалубки чаще всего изготавливаются в заводских условиях и транспортируются на строительную площадку в свернутом состоянии. Там листы разворачиваются и монтируются в необходимых местах.

Для колонн

Если круглых опор несколько, то рекомендуется изготовить универсальную опалубку, чтобы геометрические формы колонн не отличались

Обращаем внимание, что сверху может предусматриваться стык с прогоном, что тоже придется учитывать при устройстве опалубки

Проектируем точные размеры колонн, заблаговременно готовим материалы, из которых будет формироваться поверхность. Если предстоит воспользоваться досками, то внутренние поверхности рекомендуется обработать рубанком.

Доски сшиваем бруском. Расположенный поперек, он выполнит роль ребра жесткости. Определенное количество соединенных досок собирают в форме столба. В основании должно быть прочное соединение, так как именно здесь давление от раствора окажется максимальным.

Из проволочных скруток выполняется стальной каркас. Его так же можно изготовить, воспользовавшись сварочным аппаратом. В деревянную конструкцию закладывается армирующая основа.

Чтобы в дальнейшем легко выполнить демонтаж конструкции, внутри поверхность щитов рекомендуется обтянуть полиэтиленовой пленкой.
