Как правильно сделать крышу дома своими руками

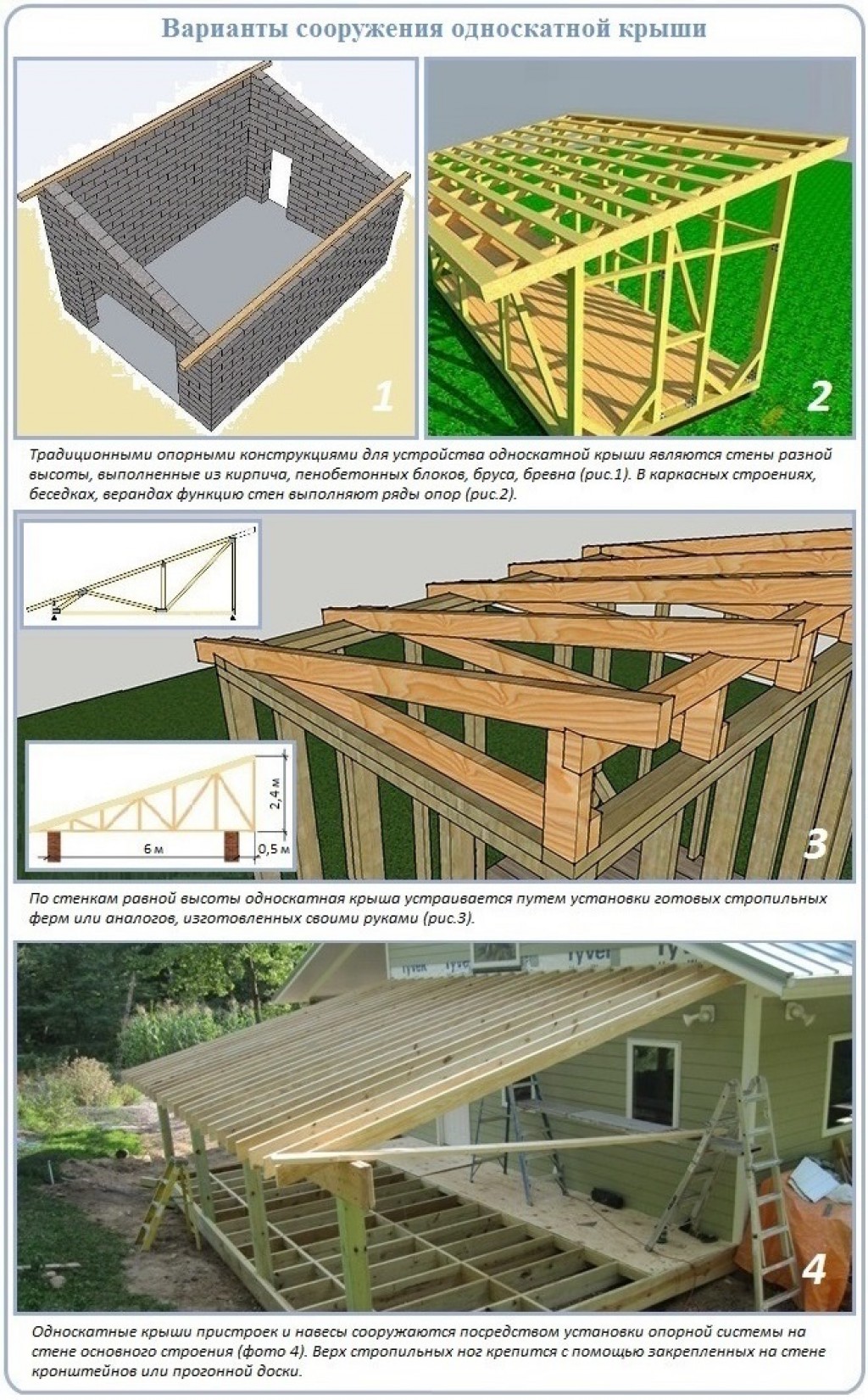

В чем особенность односкатной крыши

Такая система проще и доступнее в изготовлении своими руками, ее достаточно просто собрать для гаража или склада. Зачастую односкатная крыша является наиболее простым и эффективным решением для обустройства простых вспомогательных или хозяйственных помещений, например, для изготовления кровли на кирпичной пристройке к дому.

К достоинствам односкатной крыши можно отнести следующие позиции:

К сведению! В некоторых случаях можно избежать проблем,связанных с асимметрией и значительной боковой нагрузкой на крышу, возникающей при сильном ветре со стороны высокого фронтона. Для этого достаточно установить небольшой, в 60-70 см наклонный козырек с подветренной стороны.

Благодаря минимальным требованиям к качеству и размерам пиломатериалов, из которых строится стропильная система односкатной крыши, простому монтажу стропил и кровельного пакета, такой способ обустройства крыши практически является незаменимым для возведения любых подсобных построек.

Особенности применения односкатной крыши

Кроме перечисленных достоинств и простоты устройства, односкатная система стропил имеет свою специфику, которую следует учитывать при планировании параметров кровли:

1. Во-первых, для односкатной крыши большой площади очень сложно делать стропильную систему с уклоном ската более 26о из-за большой высоты фронтона. Например,при максимально допустимом наклоне стропил разница в высоте двух стен на пролете в 6 мсоставит целых 2,4 м;
2. Во-вторых, небольшой угол наклона ската приводит к малоэффективному удалению снега и воды, что может создавать очень большую нагрузку на стропила и несущие элементы крыши при большом слое снега. Поэтому для односкатной крыши в качестве кровельного материала рекомендуют использовать профнастил с гладкой поверхностью;
3. В-третьих, если односкатная крыша устанавливается на отдельно стоящем здании, фронтон со стороны поднятого края крыши чаще всего зашивают доской и заклеивают полимерной пленкой с наружной отделкой пластиковой вагонкой. Делается это для того, чтобы избежать затекания дождевой и талой воды под стропила крыши. Можно заложить фронтонную нишу кирпичом или гипсоблоком, при условии, что превышение высокой части стены над остальными составляет не более 60 см.

Совет! Наиболее предпочтительным способом обустройства односкатной крыши будет вариант пристройки к капитальной стене готового здания.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу.Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Расчет шага и подбор сечений

Для небольшого сооружения или частного дома с односкатной крышной системой профессиональный расчет стропил можно не выполнять. Размеры сечения стропильных ног подбираются в зависимости от длины пролета:

Рекомендуем к прочтению:Монтаж каркасной односкатной крыши на сарай своими руками

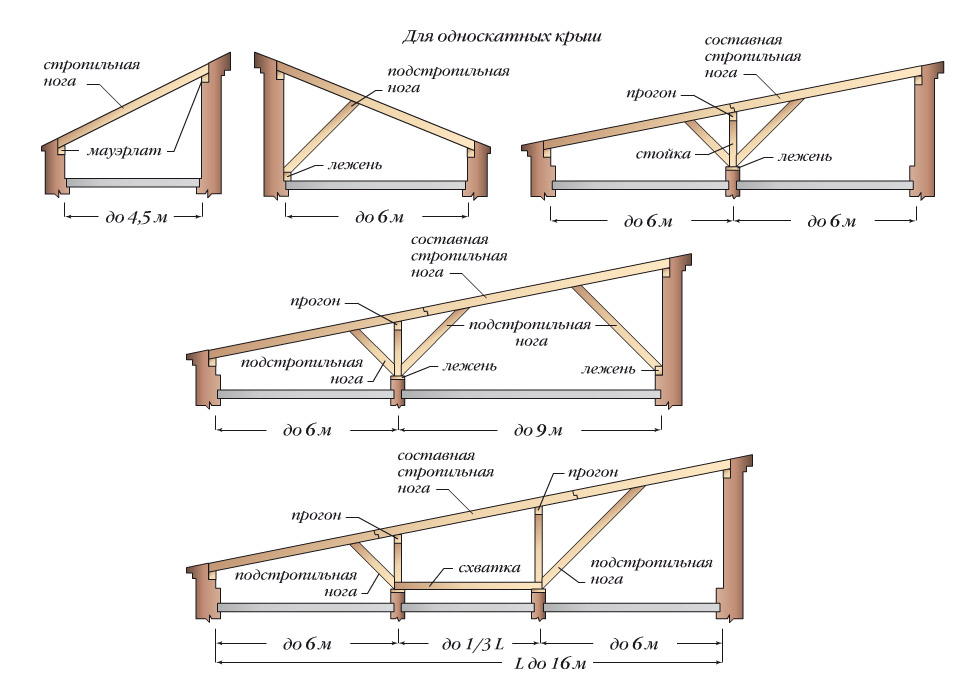

1. В пролетах не более 4,5 м используются цельные стропильные ноги без дополнительных стоек и подкосов. Этот вариант хорош отсутствием промежуточных опор, что очень удобно для организации пространства мансарды. Если шаг стропил будет равен 60 см, то их ширина должна быть равна 50 мм, а высота 150 мм. При увеличении шага до 110 см габариты сечения тоже меняются и становятся 0,075х0,175 м.
2. При длине пролета от 4,5 до 6 м длина стропил зависит от угла наклона крыши. Иногда будет достаточно стандартных элементов длиной до 6 м, а в некоторых случаях придется сращивать стропила в длину. При таких пролетах обязательно используются дополнительные подкосы. Обычно именно в месте примыкания подстропильной ноги к стропилу и выполняют сращивание двух элементов. При шаге ног 60 см толщина бурса должна быть равна 50 мм, а высота 200 мм. При шаге 110 см габариты увеличиваются до 10х20 см.

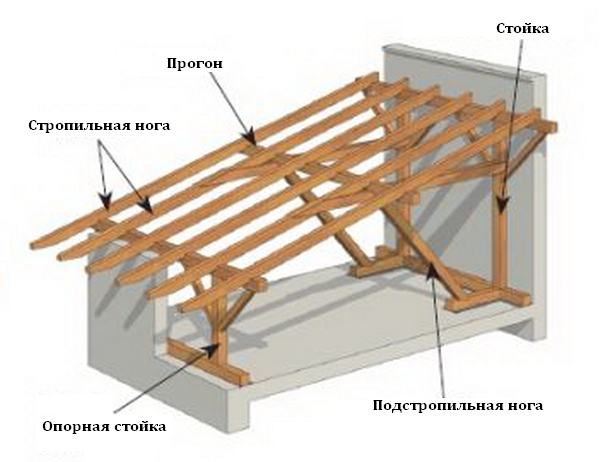

3. В пролетах более 6 м односкатная крыша делается с дополнительными промежуточными стойками. Эти элементы уменьшат провисание стропильных ног за счет того, что возьмут часть нагрузки на себя. При этом стойки монтируются так, чтобы расстояние между ними было не более 6 м. Устройство таких длинных пролетов требует использования составных стропил. Сечение стропильных ног подбирают так же, как и для шага опор до 6 м.

Запомните! Стропила для крыши односкатной делаются только наслонные.

Не менее важно правильно выбрать шаг стропил для односкатной крыши. Эта величина зависит от таких факторов:

• расчетных нагрузок на каждый пролет и кровлю в целом;
• типа кровельного покрытия и теплоизоляционного материала;
• наличия или отсутствия мансардных окон.

Установка стропил выполняется тем гуще, чем больше нагрузка на крышу. То же самое касается и увеличения пролета. Если вы планируете устанавливать мансардные окна, то шаг стропил в этом месте должен быть на 40-60 мм больше ширины самого окна.

Проектирование стропильных систем

В процессе проектирования стропильной системы должны учитываться следующие факторы:

• общая нагрузка на конструкцию;
• сечение стропильных ног;
• величина шага стропил и расположение брусов;
• форма стропильной фермы.

Самые простые конструкции фермы, образуемой стропилами как висячего, так и наслонного типов, выполняются в форме треугольника, стороны которого составлены парой упирающихся в верхней части и один в другого и расположенных враспор стропильных ног. Чтобы повысить прочность и надежность упора, производится дополнительное соединение стропильных ног при помощи затяжки, основной функцией которой является нейтрализация распора.

Узнайте, как правильно выполнить монтаж мягкой кровли шинглас.

Благодаря советам специалистов вы сможете построить четырехскатную крышу своими руками.

Для грамотного составления проекта конструкции необходимо наличие определенных знаний.

Главными моментами, на которых необходимо акцентировать внимание, являются:

• выбор типа кровельной конструкции и величины угла уклона скатов;
• выбор материала для кровельного покрытия;
• расчет системы стропил – производится на основе решений по двум перечисленным пунктам; при этом должны учитываться особенности климатических условий, в которых ведется строительство (среднее количество осадков, наличие ветров и их сила и др.).

Следствием неправильной оценки определенной нагрузки и наличия ошибок в расчетах могут стать деформирование частей стропильной системы, повреждение или разрушение материала кровельного покрытия и даже обрушение всей кровельной конструкции.

Правильный расчет и грамотно проведенный монтаж стропильной системы являются гарантией создания прочной и устойчивой конструкции.

Основные достоинства односкатных крыш

Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.

Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа

• Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
• Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
• Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
• При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.

Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:

• Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.

В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения

• Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
• Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.

В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши

• Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.

Необходимый теоретический минимум для возведения стропильной системы

Конструкция скатной крыши выполняется из металлических или деревянных балок. Металл – более «проблемный» материал. Он утяжеляет всю кровельную систему, быстро охлаждается и нагревается, более сложен в монтаже и требует применения профессионального сварочного оборудования. Исходя из этого, в строительстве частных домов (особенно, своими руками) используется преимущественно древесина.

Есть два основных варианта выполнения стропильной системы для двухскатной крыши – устройство висячего типа (у каждой стропильной ноги есть две точки опоры) и наслонный способ (стропила соединены внизу затяжкой, образуя треугольную ферму, посередине установлена несущая балка). Наслонная конструкция необходима, если между несущими стенами имеется расстояние больше 10 метров. Посмотрите на изображение:

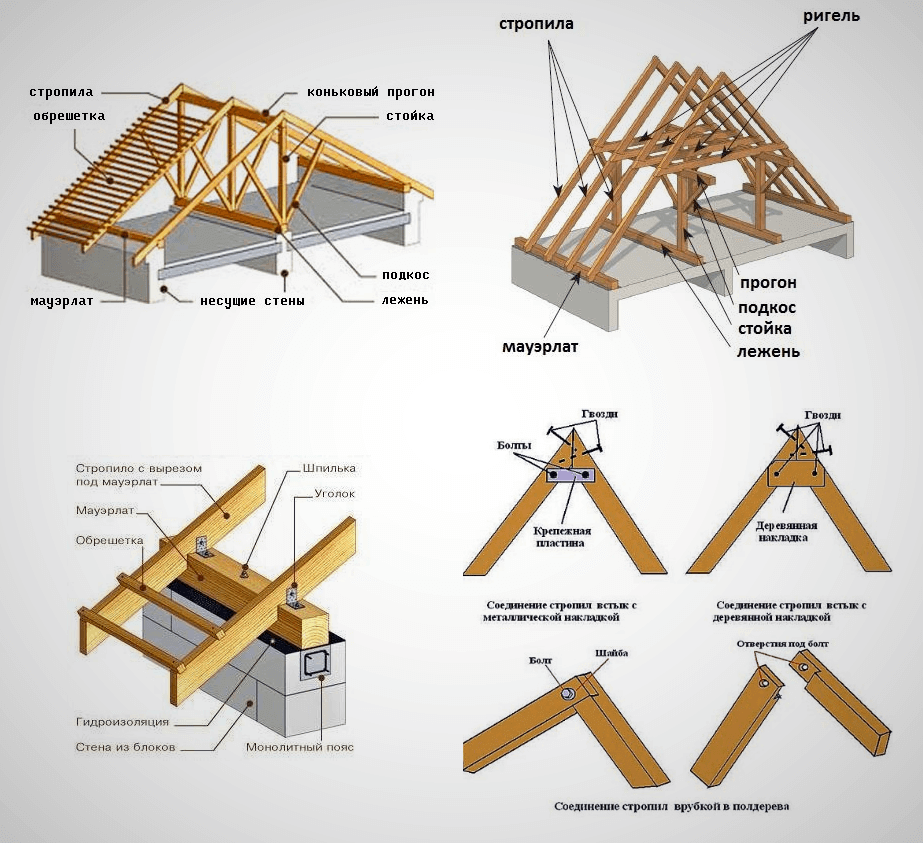

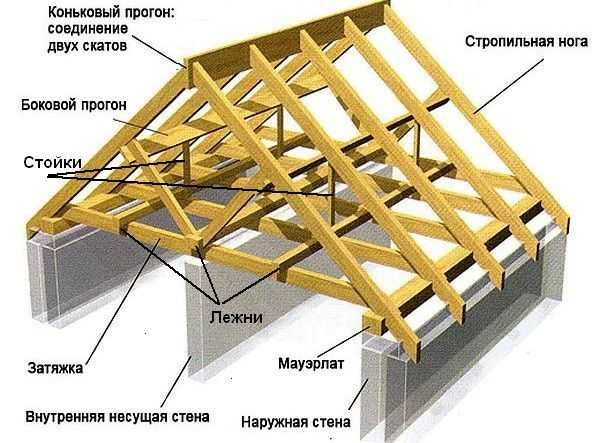

Их чего состоит система стропильных элементов? Представим 3Д проекцию. Скелет крыши состоит из мауэрлата (стропильной основы), стропильных ног, конька, стоек, прогонов, лежня, затяжек, подкосов и обрешетки. Мауэрлат, лежень и затяжки – нижние детали системы, на которых возводится вся будущая крыша. Сначала ознакомьтесь с иллюстрацией ниже, а затем рассмотрим каждый элемент отдельно:

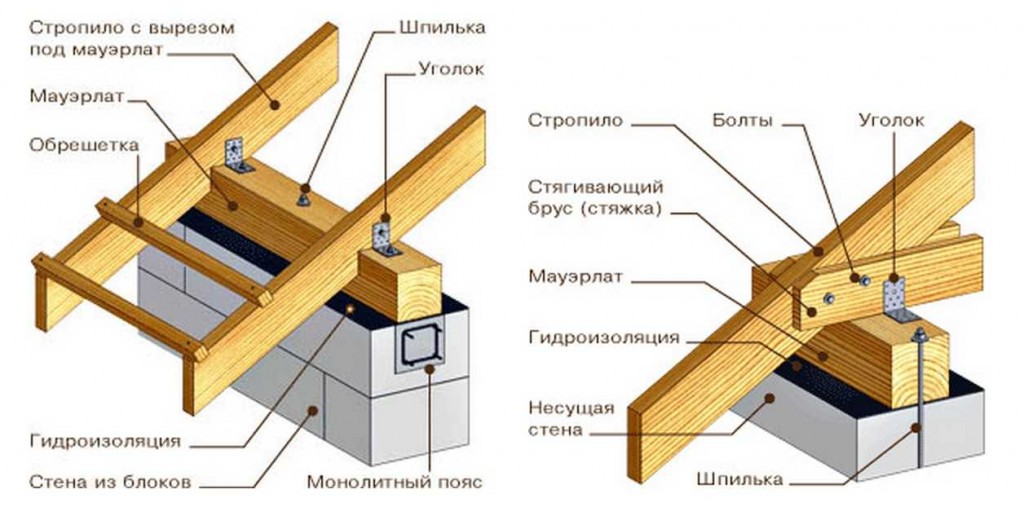

Мауэрлат – основа всех основ

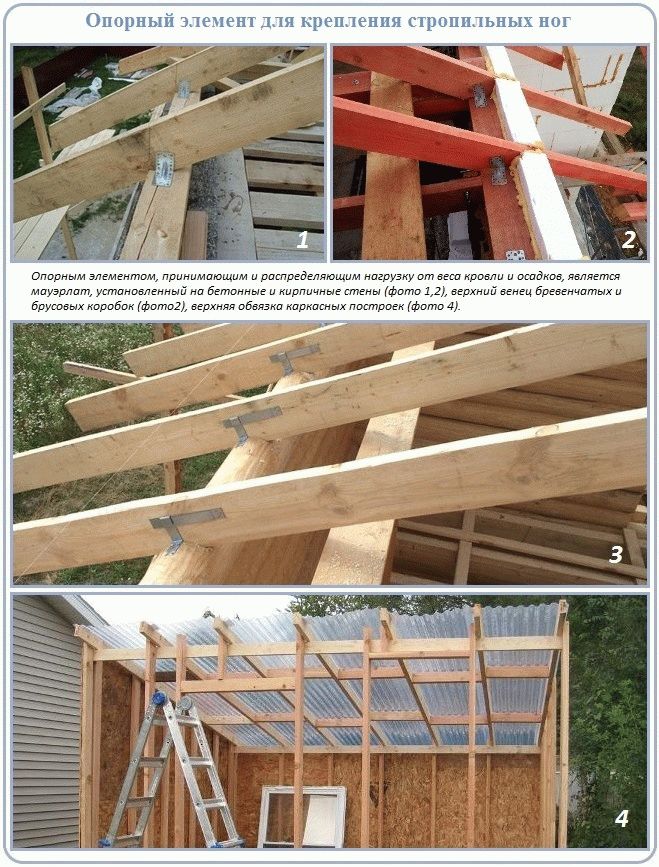

Мауэрлат представляет собой брус из цельного дерева (преимущественно хвойных пород) сечением 10-15 см. Это оптимальные размеры для нужной прочности и долговечности всей кровельной конструкции. Брус укладывается на несущие стены дома для перераспределения на них распорной нагрузки. Есть два способа монтажа брусков стропильной основы – с передачей нагрузки на стены и без передачи тяжести. Выбор варианта крепления мауэрлата должен зависеть от тяжести кровельной системы, покрытия, толщины несущих стен и периметра крыши.

При последнем варианте мауэрлат укладывается в карман, ближе к внутренней грани стены, и крепится на деревянные пробки скобами (каждая пробка соответствует размеру кирпича и является частью верхнего ряда кирпичной кладки).

Бруски, принимающие нагрузку, монтируются на несущие стены сверху с помощью анкеров. Мастера советуют класть жесткую раму на бетонное основание в виде пояса в стене. Под мауэрлат обязательно укладывается качественная гидроизоляция.

Подробности узнать можно из видео:

Лежень – базовый распределитель нагрузки

Лежень выполняет функции, сходные с мауэрлатом, и имеет такие же размеры. Балки укладываются на внутренние несущие стены, чтобы равномерно распределять нагрузки от вертикальных стоек и подкосов.

Мастер-класс по монтажу лежней смотрите на иллюстрации:

Стропильные ноги – ребра кровельного скелета

Стропила можно назвать главной составляющей кровельного каркаса. Этот элемент нельзя не использовать или заменить другой деталью. Ноги стропил – это деревянные брусья, размер сечения которых может варьироваться от 5 до 15 см. Стропила опираются на мауэрлат и соединяются между собой коньком.

Процесс монтажа стропил можно посмотреть на этом видео:

Конек – маленький нюанс с большим значением

Завершающий элемент стыка двух скатов называют коньком крыши. Это ребро, расположенное вертикально в самой верхней точке кровли. В месте примыкания стропил монтируется коньковый прогон. После на него и устанавливается конек крыши. Этот элемент скрепляет стропила, выполняет вентиляционную функцию и придает кровле эстетичность.

Стойки – приемники основных нагрузок

Стойки – мощные балки, принимающие часть нагрузки стропильной конструкции. Они устанавливаются вертикально, как правило, по центру фермы. Если проект предусматривает мансарду, то стойки размещают с двух сторон, ближе к скатам крыши. Когда мансарда делится на две комнаты, то стойки располагают и по центру и по бокам.

Прогоны – поддержка стропил

Коньковый и боковые прогоны служат усилителем жесткости стропильных ферм. Чем больше нагрузка на систему (снежные зимы, тяжелое кровельное покрытие, большая площадь крыши и пр.), тем больше прогонов должно быть установлено на скатах крыши.

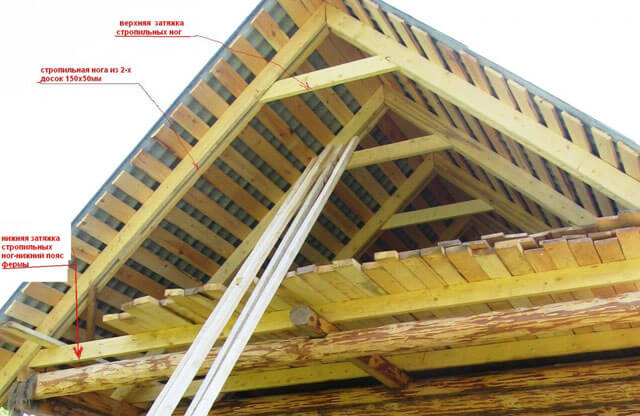

Затяжка – соединитель стропильного элемента

Эта деталь конструкции выполняет функцию фиксации стропил у основания. Таким образом, формируется стропильный треугольник – ферма. Затяжки могут не устанавливаться в системах наслонного типа.

Подкосы – крепость конструкции

Подкосы служат опорой стойкам и укрепляют все элементы конструкции. Специалисты рекомендуют устанавливать подкосы под углом 450. Это повышает прочность системы и защищает ее от деформации под влиянием снежных масс и ветра.

Обрешетка – основа для кровельного пирога

Обрешетка – горизонтальные деревянные рейки сечением 40-50 мм, расположенные на скатах перпендикулярно стропилам. Главное предназначение обрешетки – фиксация кровельного материала. От его типа и зависит частота и толщина обрешеточных реек. Кроме того, обрешетка помогает передвигать материалы во время кровли и служит дополнительным элементом прочности конструкции.

Элементы свеса – завершающие моменты

Край кровельной системы называется свесом. Это выступ стропильной системы над стеной примерно на 40 см. Короб свеса состоит из таких элементов: кобылки (рейки соединения со стропилами), лобовые и карнизные доски. Предназначение свеса – защита стен от намокания во время дождей и таяния снега.

Выполнение необходимых расчетов

Определить угол наклона, расстояние между стропилами и необходимое количество строительных и расходных материалов поможет предварительно подготовленная схема.

 Существует два места опоры стропил, из которых точка В выше точки А на предполагаемое значение h.

Система построена вокруг треугольника АВС, где основанием является длина или ширина здания d, катетом значение h, а гипотенузой длина стропилин L между точками опоры. Угол α является углом наклона ската.

Установка стропильной системы производится с тем расчетом, чтобы она могла выдерживать собственный вес и высокие внешние нагрузки.

Их интенсивность напрямую зависит от угла наклона кровли. На надежность конструкции также влияет расстояние между стропилами.

В большинстве случаев задается угол до 30 градусов. Он является самым благоприятным для сопротивления ветру. Но этот показатель зависит также от интенсивности осадков в регионе.

Например, кровля с углом наклона 10 градусов будет испытывать огромную нагрузку, создаваемую задерживающимся на ней снегом.

Перед тем как сделать необходимый угол, нужно обеспечить перепад высоты между точками опоры стропил.

Значение h можно найти как в специальной программе, так и по формуле:

h = d × tg α

Значение тангенса можно легко найти в школьной таблице.

Чтобы определить длину стропил и их сечение, то есть вычислить значение L, необходимо воспользоваться теоремой Пифагора.

Таким образом, при использовании обозначения стандартной схемы, формула будет выглядеть так:

L² = d²+ h²

Так как нужна не просто длина стропила между точками опоры, а длина с учетом свесов, то к полученному значению L прибавляются необходимая ширина свесов.

Видео:

Зачастую использование стропильных ног с большим сечением или недостаточной длиной под свесы не совсем разумно.

В таких случаях применяются дополнительные элементы – кобылки. После установки они служат продолжением стропил и выполняют роль свесов.

Расчет стропил на показатель необходимого сечения производится с учетом нагрузок, которые буду воздействовать на крышу.

Нагрузка на каркас бывает трех видов:

• статические нагрузки. Они включают вес кровельного покрытия, обрешетки, дополнительных элементов и расходных материалов;
• динамические нагрузки. К таким относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия»;
• особые нагрузки. Расчет этого вида нагрузок понадобится для регионов с наличием землетрясений, торнадо и штормовых воздействий.

Видео:

Действующие на крышу нагрузки расходятся по стропилам. Чем меньше расстояние между стропилами, тем меньше давления будет оказываться на 1 п.м. каждой стропильной ноги.

Это выражается формулой: Qp = Qc × S, где:

Qp – нагрузка на 1 п.м. (кг/м);

Qc – нагрузка на 1 кв.м. крыши (кг);

S – установленный шаг стропил.

По полученному значению легко выявить необходимое сечение брусьев. Для этого нужно воспользоваться специальной таблицей, которая поможет опередить сечение бруса.

Общую и распределенную нагрузку можно выявить с помощью специального калькулятора, в котором нужно будет указать угол ската, тип кровельного материала, зону своего региона по ветровым и снеговым нагрузкам (эти зоны указаны на картах зонирования территории страны по нагрузкам), расположение здания, высоту конька крыши над землей и шаг установки стропил.

Видео:

После получения результата нужно воспользоваться таблицей сечений.

Расчет стропильной системы

Для выбора параметров бруса для стропил и материала обрешетки следует учитывать значение максимальной нагрузки на каждую стропильную ногу. Суммарная нагрузка на поверхность кровли является суммой давления ветра, веса снега и всех материалов.

Вычисляем распределенную нагрузку на один погонный метр стропы по формуле Q=A*V, где: Q — искомая величина, А — расстояние между стропильными брусьями, V — удельная нагрузка на один квадрат площади крыши.

Брус выбираем в соответствии с таблицей типовых размеров сечения:

Выбор толщины сечения бруса для стропильной системы

Если ширину сечения бруса выбрать произвольно, то высота сечения должна укладываться в промежуток, заданный такими формулами:

Формулы расчета высоты сечения бруса для односкатной крыши

Проверяем, чтобы изгиб ноги не превышал такой величины: D<L/200, где: D — проверяемое значение, L- длина стропила в см. Если неравенство не соблюдается — выбираем большую ширину сечения бруса и пересчитываем еще раз.

Подбор материалов и расчет их количества

Длина стропил для крыши с одним скатом влияет на размер сечения бруса и его количество. Тонкий брус не предназначен для больших нагрузок, следовательно в таком варианте стропила должны быть установлены более плотно.

При выборе кровельного материала нужно учитывать не только уровень наклона кровельной конструкции, но и ее площадь. Гладкая поверхность повышает соскальзывание осадков, а ребристая – понижает. Это тоже необходимо учитывать при просчетах.

В таблице указаны параметры для выбора брусьев нужного сечения. Для создания стропильного каркаса рекомендуется использовать древесину не ниже первого сорта. На ней не должно быть видимых повреждений, деформаций и плесени

Для каждого вида кровельного материала существуют определенные требования к шагу обрешетки и монтажу. Для черепицы шаг составляет 30 см, для шифера – 44 см. Для гибкой кровли нет жестких требований к шагу и углу наклона. Вес кровельного материала указывается в технических требованиях к эксплуатации.

Виды кровель

Любая крыша претендует на свой вид кровли, накрывающей стропила и помещения под ними. И делать отбор материала покрытия для кровли — ответственный процесс. Очень существенно выбрать, не только лишь нормальную, хорошую кровлю, но и оценить её и посчитать количество материалов для вашей крыши.

При постройке домов применяют 3-и типа материалов для кровель:

Для частный пригородных домов применяют самые существенные и наиболее качественные листовые материалы. Этот тип кровли и дешёвый, и относительно качественный. Сегодня есть возможность представить нижеперечисленные покровные материалы для кровель.

• шифер,
• ондулин,
• профилированный настил,

• металлочерепица,
• керамическая, глиняная черепица,
• песчаная, бетонная черепица,
• изгибаемая черепица.

• рулонные материалы.

Самый известный из этой серии материал — это рубероид. А нынче его производные, которые усовершенствовали и увеличили его жизнеспособность. Эти материалы сейчас практически не используют на частных домах. Их применяют для подкладки под основной покровный материал.

• Образы кровель: 1 — черепица глиняная, 2 — песчаная черепица , 3 — изгибаемая черепица , 4 — металлическая черепица, 5 — шифер, 6 — профилированный настил, 7 — фальцевая металлическая кровля, 8 — кровля из меди.

Подбирать материал для кровли это проблема не из лёгких и не только для вас. Поэтому смотрите, читайте, пользуйтесь советами бывалых. Однако, не экономьте на качестве кровельного покрытия. Всякий вид крыши предлагает не только кровельного покрытия своего, но и вариант обрешётки под него.

Металлочерепица

Металлочерепицу — изготавливают из листа стали и покрывают его цинком. Затем этот лист прокатывают и штампуют, принимая форму черепицы. После этого его красят и покрывают полимерным материалом.

Металлочерепица изготавливается различным профилями. Материал долговечен, хорошо оберегает крышу и помещения в ней от осадков и ветра. Минус — шум от дождя.

Профилированный настил

Профнастил по характеристикам ничем не отличается от металлочерепицы.

Технология как и у металлочерепицы, но его лишь прокатывают, а штамповка отсутствует. У профнастила всего лишь волны, расположенные вдоль, но и они бывают разные. Его легче применять на непростых крышах.

Монтаж профнастила аналогичен монтажу металлочерепицы. Металл бывает разной толщины, так же как и высота рёбер. Профилированный настил самый популярный материал для кровель.

После окончания монтажа кровли, можно сразу же приступать к обустройству утепления мансарды. Примерный пирог на “косых” стенах мансарды:

Ондулин

Этот материал производиться из целлулозы. Материал этот природосберегающий и экологически чистый. При его разработки, сырой материал спрессовывают и придают форму, похожую на шифер. Ондулин насыщают целлюлозой, битумом и окрашивают в необходимый цвет. Материал экологически чистый и безопасный, и не пропускает воду. Лист ондулина легкий и весит всего 6,5 кг. Для ондулина нужна сплошная обрешётка. Прибивается в верхнюю волну. Недостаток — хрупкость.

Не рекомендуется использовать ондулин в учреждениях для детей. При высоких температурах, он подвержен горению и источает вонь битума.

Шифер

Этот материал известен давно. Имеет низкую стоимость, не промокает и насчитывает стаж работы до 40 лет. Это положительные его качества.

Отрицательные — асбест, из которого производят шифер для здоровья вреден , листы хрупкие и тяжелые. При использовании в местах, находящихся в тени на листах появляется мох.

Однако наше поколение в деревнях и сёлах, прожили всю советскую жизнь и не обижались на это покрытие. Оно было массовое в СССР.

Гибкая черепица

Этот материал — современный. Он производиться из стеклохолста, который пропитывается нефтебитумом и на определённом этапе производства посыпается базальтовой крошкой. Выпускается по типу разных геометрических фигур. Цвет черепицы разный. Под черепицу необходима сплошная обрешётка.

По своему опыту знаю, что даже при сплошной обрешётке, на черепице стали проступать очертания досок. Пришлось по обрешётке из сплошных досок расстилать и крепить многослойную фанеру.

Гибкая черепица должна простоять до 70 лет.

Положительные качества:

• неслышимость во время дождя,
• солидный, вальяжный вид,
• не подвержена коррозии,
• не образует конденсат,
• хорошо гнётся.

Отрицательные качества:

• при низких температурах появляется хрупкость ,
• в жару возникает запах.

Керамическая черепица

Черепица обладает кирпично-красным оттенком, который она приобретает при обжиге глины. Длина одной черепицы 30 см., вес 4 кг. Эта черепица не только красивая по цвету, но ещё имеет различные по виду формы. Этот кровельный материал не из дешёвых. В каждой черепице имеется дырка, через которую она прибивается к обрешётке. Начинает сборка покровного материала снизу.

Каждая плитка верхнего ряда, укладывается на плитку нижнего ряда. Изготовленное покрытие напоминает рыбью чешую. Хотя черепица и дорогая и укладывать её тяжеловато и долго, но результат покроет все ваши переживания. Скаты крыши должны быть от 35 до 60 градусов. Сечения дерева стропил и каркаса обрешётки по всей видимости должны быть крепкими и надёжными.

Существует песчано-цементная черепица. Она уступает керамической по внешнему виду, но значительно дешевле.

Шатровая крыша своими руками: последовательность строительства

Особенностью сооружения стропильной системы шатровой крыши является то, что монтаж ее основы производится на земле в соответствии с заранее подготовленными шаблонами. Для изготовления шаблона следует учитывать длину стропил, шаг, нагрузку и соответствующее сечение.

Строительство такой крыши своими руками подразумевает выполнение следующих работ:

• Установка мауэрлата;
• установка накосных стропил;
• монтаж подкосов, центральных подпорок;
• монтаж нарожников;
• установка обрешетки;
• монтаж пароизоляции;
• монтаж гидроизоляции;
• кровельное покрытие.

Каждый этап работ предусматривает выполнение обязательных шагов, без которых обустройство кровли будет нарушено.

Строительство своими руками

Полезные советы

Верное крепление стропил не менее важно, чем правильный расчет самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую выборе шага стропил не забывайте о виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры — 60, 80, 100, 120 крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% и ветровую нагрузку в регионах Россииможно узнать по нормативным документам — картам в приложении ЖкСП «Нагрузки и воздействия».В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.

Перед монтажом стропильной системы возникает вопрос, с каким шагом ставить балки перекрытия. Правильно рассчитать расстояние между стропилами значит предотвратить впоследствии деформацию или даже разрушение каркаса кровли. Прочитав статью до конца, читатели узнают, какое должно быть расстояние между стропилами для различного вида кровли и как правильно произвести расчет.

Как усилить каркас крыши

Если пролеты большие, и превышают 6 метров, необходимо усиление каркаса. Для этого уменьшают свободные пролеты стропил с помощью подкосов и стоек. При этом необходимо учитывать планировку дома. Дополнительные стойки не должны мешать людям. Напротив, они должны гармонично вписываться в интерьер здания.

Подкосы располагаются под углом (45 или 60 градусов). Не допускается, чтобы стойки опирались на пролет перекрытия. Они устанавливаются на стены или балки. Для этого также используют шпренгели, которые перекинуты между стенами.

Усиление односкатной крыши дома

Усиление двухскатной крыши дома

Чтобы уменьшить распор, используется затяжка. Распор может привести к тому что стропила разъедутся, если конструкция имеет висячие балки. Для сбора каркаса используются две затяжки, прикрепленные с обеих сторон от стропил. Фиксация производится с помощью саморезов, гвоздей или шпилек.

Как соединять каркас с прогоном

Вверху стропила опираются на прогоны, промежуточные или коньковые. Прогон изготовлен из бруса, сечение которого зависит от того, какова выбранная система, где расположен пролет и какую он имеет ширину. Они крепятся с помощью соединительных металлических пластин, болтов или гвоздей.

Конструктивные особенности

При возведении крыши важно соблюсти баланс между ветровой и снеговой нагрузкой, который определяется выбранным углом наклона ската. В случае большого угла наклона снег на кровле не будет скапливаться, но возрастёт ветровая нагрузка, а значит, понадобится упрочнение стропильной группы

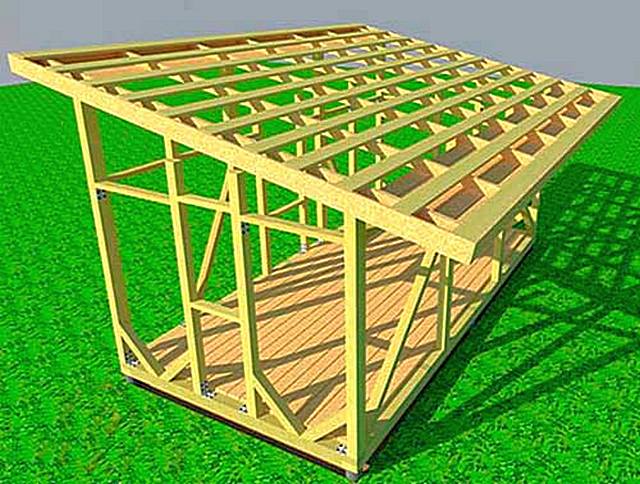

Строительство односкатной крыши своими руками требует знания конструктивных особенностей этого вида кровли.

Если строение сложено из кирпича, камня или бетона, нужно заранее позаботиться о замурованном, закладном крепеже для мауэрлата, на который в дальнейшем будут опираться стропила и горизонтальные балки.

Количество и длина элементов односкатной крыши зависят от габаритов здания и материалов, из которых оно построено. Деревянному сооружению не требуется мауэрлат, потому что его функцию берёт на себя верхний брус сооружения. Также горизонтальные балки при длинных стропилах нужны для создания опоры для подстропильных ног и чтобы разгрузить стены от распирающего воздействия веса крыши.

ЭлементыЧитайте также: Как оборудовать спортивную площадку на даче

Односкатная кровля состоит из следующих основных элементов:

• мауэрлат, прочно закреплённый на стенах опорный брус, на который монтируются стропила и стягивающие горизонтальные брусья;
• при необходимости ставится затяжка (горизонтальный брус), она снимает излишнюю нагрузку со стен сооружения;
• стропила соединяют противоположные стены и задают угол наклона ската;
• подстропильные ноги и схватки предназначены для придания прочности стропилам на больших пролётах, представляют собой жёсткую треугольную конструкцию;
• обрешётка служит основой для кровельного материала;
• паро- и гидроизоляция;
• утеплитель, который желательно укладывать в два слоя в шахматном порядке, для устранения мостиков холода;
• кровельный материал.

При постройке простого сарая можно исключить ряд перечисленных элементов, но при возведении крыши тёплого гаража или пристроек, а особенно жилого дома, все составляющие имеют большое значение.

Особое внимание следует уделить организации вентиляции подкровельного пространства.

Общие сведения

Разновидности стропил и применение

Подбор стропильной системы является крайне ответственным шагом, который требует знания конструкции каждого типа крыши. Стропила могут быть разных видов:

1. Наслоенные типы стропил, которые опираются на коньковый прогон и мауэрлат. Используются при построении односкатной, обычной двускатной крыши, а еще в качестве одного из элементов ломаной и вальмовой мансардной кровли.
2. Скользящие стропила – один из видов наслонных стропил, которые применяют для деревянных построек, которые дают большую усадку. Их главным отличием является крепление скользящего типа стропил к мауэрлату, что дает возможность компенсировать стеновую усадку без кровельной деформации.
3. Висячие типы стропил – системы стропильного типа, которая стянута ригелями или даже затяжками, и как правило, применяется при возведении стандартной двускатной крыши, а еще в роли верхних стропил мансардной крыши. В стропильной висячей системе коньковый прогон в полной мере отсутствует, и в верхней части стропильные симметричные прогоны опираются прямо друг на друга.
4. Накосные типы стропил, или как из иначе называют угловыми/диагональными. Используются для того, чтобы сделать четырехскатную или трехскатную крышу, а еще для крыши со сложной геометрией.

Рассмотрим, какие есть элементы системы.

Элементы системы стропильного типа

Любые типы стропил предназначены для того, чтобы распределять и передачи кровельной нагрузки на домовые стенки. Главными элементами, на которые будут опираться стропила, и они являются:

• Мауэрлат – брус, который закреплен на верхней стеновой плоскости по общему периметру дома.

• Лежни – брусья для опоры, которые уложены на внутренние несущие типы перегородок или колонны.
• Балки перекрытия на верхнем этаже.
• Опоры и стойки.
• Прогоны – опорные горизонтальные элементы, которые уложены вдоль кровельной оси на стойки.

Стропильная ферма сделана из таких элементов:

• Кобылки – доски, которые прикреплены на нижнем конце стропил и создают кровельные навесы.
• Подкосы – опоры, которые поставлены под углом и поддерживают ноги стропил.
• Ригели или затяжки – горизонтальные типы элементов, которые стягивают парные ноги (стропильные) между собой.
• Стропильные ноги – брус или доски, которые образуют контур кровли, и они уложены с определенным шагом.

Нарожники являются короткими стропилами, которые опираются на диагональные стропила в крыше вальмового типа. Все такие элементы в строительстве частного типа обычно выполняют из древесины – доски или бруса хвойных пород, просушенного естественным методом.

Древесину пропитывают посредством антисептика, что дает возможность увеличивать его эксплуатационный срок. Сечение и толщина элементов должны быть определены расчетом.

Инструкция по выполнению работ

Перед тем как сделать односкатную крышу, необходимо правильно подобрать пиломатериалы для стропильной системы и обрешетки. На этот счет дадим такие рекомендации:

• для пролета шириной до 4,5 м подойдут стропила из бруса 15 х 5 см, до 6 м – из досок 200 х 50 мм, сращиваемых попарно или в длину;
• на стеновую обвязку (мауэрлат) и лежни пойдет брус 150 х 50 мм;
• сечение стоек, подкосов и прогонов – 10 х 5 см;
• обрешетка делается из досок толщиной 20—25 мм и шириной 10—15 см.

Совет. Крепление элементов каркаса между собой выполняйте на гвоздях либо с помощью оцинкованных саморезов и болтов через металлические пластины и уголки.

Для гидроизоляции вам понадобится рубероид и супердиффузионная мембрана, а для настилания финишного покрытия – металлочерепица, профнастил или другой кровельный материал. Если речь идет о жилом доме, не забудьте об утеплении: заготовьте минвату нужной толщины (или другой утеплитель) и пароизоляционную пленку.

Укладка мауэрлата

Обвязочный брус следует класть на 2 противоположные стены, куда опираются стропильные ноги. Если предусматривается опирание наслонной системы на внутренние перегородки, то на них тоже укладывается доска под названием лежень. Исключение – бревенчатые и каркасные дома, чьи стены готовы для монтажа стропил.

Технология укладки мауэрлата на стены из разных материалов выглядит так:

1. В кирпичную кладку заранее вмуровываются шпильки, на которые крепится обвязочный брус. Перед монтажом каменная стена накрывается 2 слоями рубероида. Если шпильки не были поставлены, то мауэрлат закрепляется анкерными болтами или притягивается стальными полосами.
2. Пористые стены, построенные из газобетона, перед монтажом мауэрлата полагается связать армированным железобетонным поясом, как сделано на схеме. Шпильки для крепления закладываются в монолит при заливке.

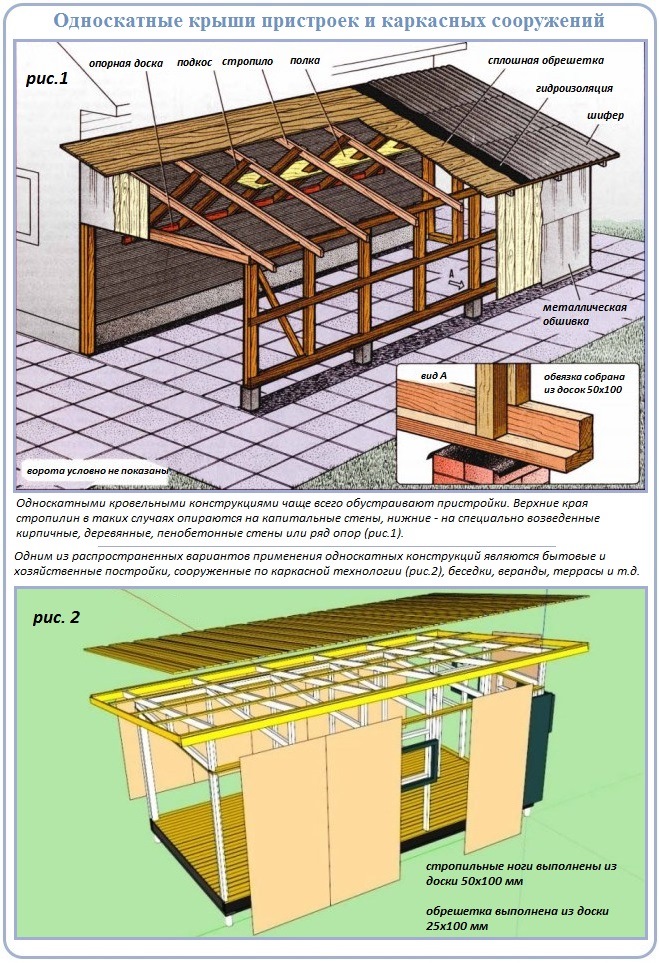

3. В деревянных пристройках (верандах, террасах), возводимых своими руками, для опирания стропил нужно к верхней обвязочной балке стены прикрепить вторую доску такой же ширины. Чтобы установить верхний конец стропильной ноги, надо к стене существующего здания привинтить горизонтальный брус 15 х 5 см. Подробнее эта операция продемонстрирована ниже на видео.

Примечание. При укладке дополнительных досок на верхнюю часть деревянной стены из брусьев или бревен гидроизоляцию из рубероида прокладывать не нужно.

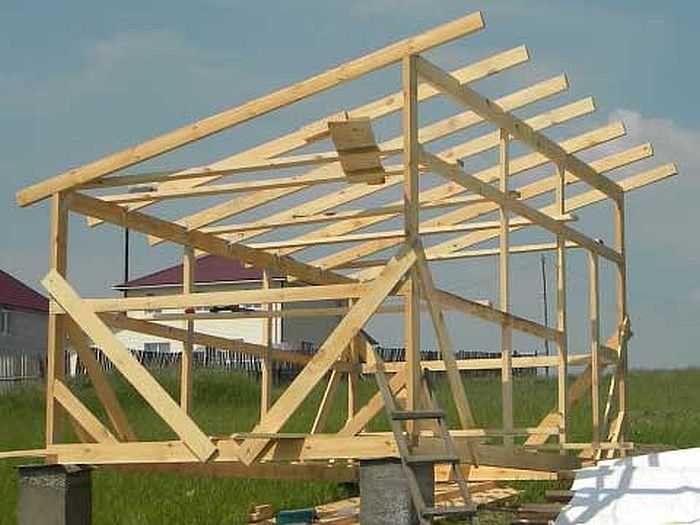

Монтаж стропил пошагово

Перед тем как построить каркас, нужно определить реальную длину стропил с учетом выпусков за стены, формирующих карнизные свесы. Впрочем, козырьки можно нарастить и после монтажа, прибив к стропильным ногам отрезанные по размеру доски – так называемые кобылки. Минимальная длина свеса крыши – 300 мм.

Совет. Когда требуется состыковать доски по длине, накладывайте их друг на друга таким образом, чтобы длина общей плоскости прилегания составляла не менее 50 см.

Дальше действуйте в таком порядке:

Примечание. Если в помещении планируется сделать ровный потолок, то сначала необходимо установить балки перекрытия, а потом строить каркас.

Если боковые фронтоны не выложены под скат будущей кровли, то их стоит облицевать сразу после сборки стропильной системы. Иначе потом придется выполнять эту работу с лестниц либо строить леса. Монтаж стропильной системы односкатной крыши большого здания смотрите в очередном видео:

Обрешетка и финишное покрытие

Перед укладкой досок на кровельный скат стропильная система накрывается полотнами супердиффузионной мембраны, обеспечивающей защиту от ветра и попадания влаги в чердачное пространство. Полотна нужно стелить горизонтально, начиная с нижней части, и крепить к верхней плоскости стропил брусками контробрешетки сечением 5 х 5 см. Мембрана должна немного провисать между стропильными ногами для стока воды, а соседние полотна проклеиваться между собой (величина нахлеста – 15 см).

Примечание. На односкатные крыши сараев, гаражей и прочих нежилых и неотапливаемых сооружений гидроизоляционную мембрану класть не обязательно.

Доски обрешетки прибиваются к стропилам с шагом, зависящим от типа кровельного покрытия:

• под металлочерепицу – 35 см;
• для профнастила и шифера – 50—60 см;
• под дранкой, битумной и керамической черепицей обрешетка выполняется сплошной.

Последний шаг – устройство покрытия и утепление (при необходимости). Теплоизоляцию односкатной крыши лучше делать по потолку, оставляя неэксплуатируемый чердак холодным. Как правильно утеплять потолки, рассказывается в нашем руководстве.

Главные плюсы односкатной кровли

Кровля с одним скатом имеет много преимуществ. Основные из них можно свести к следующим пунктам:

• Экономичность. В силу особенностей конструкции удается сократить расход древесного материала до трех и более раз.
• Небольшая парусность – обеспечивается маленьким углом наклона. Это дает возможность сократить ветровую нагрузку и наиболее эффективно использовать внутреннее пространство (благодаря отсутствию чердака).
• Крыши этого типа идеально подходят для зданий хозяйственного или промышленного назначения с разными по высоте стенами, которые обеспечивают необходимый наклон.
• Односкатная крыша является прекрасным вариантом для жилых построек, к которым предъявляется требование к ограничению сброса воды и снега с определенной стороны (например, при близком расположении проезжей части, клумб, лужаек).
