Как правильно сделать дренаж вокруг дома

Дренажная система вокруг фундамента

Строительство частного дома начинается с возведения фундамента. На подготовительном этапе собирается дополнительная информация:

• тип грунта: каменистый, глинистый, песчаник, супесь, гравий;
• уровень залегания грунтовых вод на участке;
• места максимального скопления влаги;
• точка промерзания почвы.

На основании полученных данных выбирается подходящий тип фундамента и рассчитывается его размер. Дренаж вокруг дома является обязательным условием для участков, где грунтовые воды залегают достаточной близко. Владельцы загородной недвижимости должны серьезно относиться к вопросам устройства системы водоотведения. Это особенно актуально, если техническое подвальное помещение расположено:

• ниже уровня грунтовых вод;
• в глинистой и суглинистой почве;
• на глубине более 150 см от линии горизонта;
• возвышается над уровнем грунтовых вод менее, чем на 50 см.

Устройство дренажной системы вокруг фундамента требуется для участков, на которых в периоды усиленного таяния снега и сезона дождей уровень грунтовых вод систематически превышает критические показатели. Ландшафт таких участков выглядит заболоченным, здесь не растут деревья и кустарники, распространена осока, камыш, сорная трава.

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Типы дренажа

Способ выполнения дренажа зависит от конструкции дома. Если в здании есть подвал или цокольный этаж, дренаж выполняют пристенным и располагают его вплотную к фундаменту. При отсутствии этих помещений выполняют кольцевой дренаж. Его особенность – расположение на некотором расстоянии от стен здания, в зависимости от типа почвы и глубины грунтовых вод оно может составлять до 4 метров.

Шаг первый – очистка и работы по гидроизоляции фундамента

Работы по гидроизоляции фундамента – обязательное условие эффективности системы дренажа. При выполнении гидроизоляции фундамент необходимо оголить – вырыть с внешней стороны траншею глубиной до его основания. Ширина траншеи должна обеспечивать удобство выполнения работ, обычно она составляет 0,8-1 м. Поверхность фундамента очищают, удаляя старую гидроизоляцию, остатки грунта, прочие загрязнения. При необходимости можно покрыть его антисептиком. После очистки фундамент необходимо просушить. Сушка фундамента естественным способом может занять несколько дней, а то и недель, поэтому целесообразно использовать тепловую пушку или строительный фен.

Гидроизоляция может быть выполнена разными способами:

• оклеечная  – с  помощью рулонных материалов, например, рубероида;
• обмазочная – с использованием битумной мастики;
• проникающая – с помощью специальных средств на основе цемента с химическими добавками.

Для частного дома без цокольного этажа обычно применяют оклеечную гидроизоляцию, наклеенную на битумную мастику, и последующую гравийную засыпку траншеи. Кроме поставленной цели – гидроизоляции фундамента – такой способ улучшает его теплоизоляцию и продляет срок службы. К достоинствам способа следует отнести то, что он не дает усадки, и позволяет сразу же после засыпки траншеи гравием соорудить отмостку – дополнительную меру защиты от размывания почвы рядом с фундаментом.

Не забудьте смазать фундамент водоотталкивающей краской перед дренажными работами

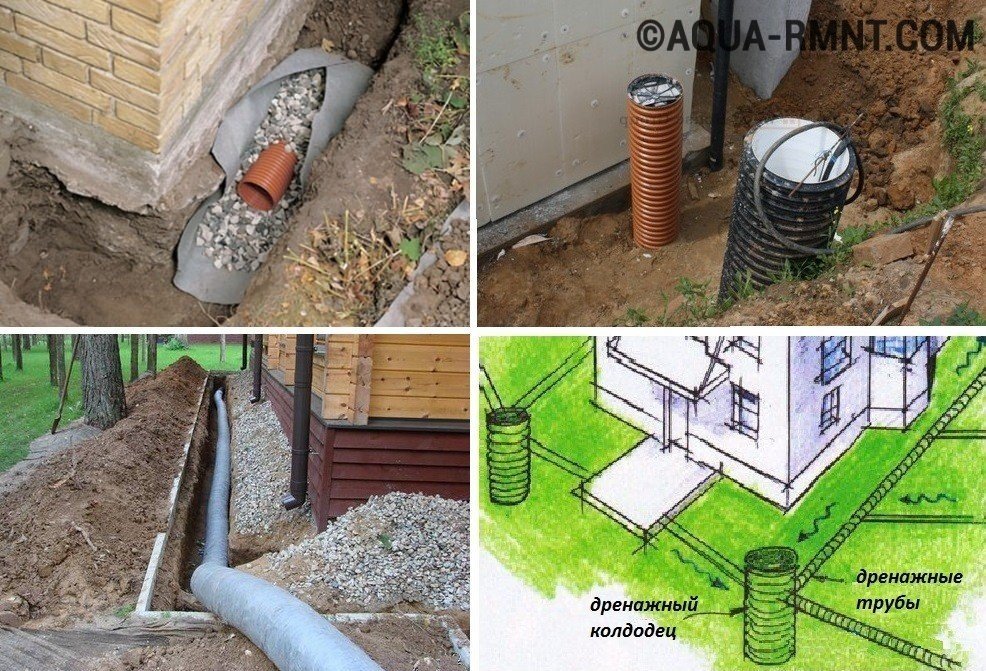

Устройство дренажной системы

Дренажная система кольцевого типа, применяемая в частной застройке, выполняется на расстоянии около 1 метра от стен фундамента. Начинают устройство дренажа, как и на этапе гидроизоляции, с рытья траншеи по периметру здания. Глубина рва под дренаж должна обеспечивать укладку трубы ниже уровня основания фундамента,  ширина его зависит от диаметра трубы и толщины слоя засыпки, и обычно составляет 0,5 м. Также нужно создать уклон в сторону колодцев не менее 1 см на каждый метр длины трубы.

Одновременно копают котлованы под смотровые колодцы – их обычно устанавливают по углам дома, они нужны для проведения ревизии и осмотра дренажной системы. В наиболее низком месте копают котлован под коллекторный колодец, где будут собираться все стоки из системы дренажа.

Дно траншеи и котлованов выравнивают и засыпают слоем речного песка в 15-25 см, трамбуют его, предварительно пролив водой. Выстилают дно геотекстилем – специальной тканью, пропускающей воду и предохраняющей дренаж от засорения почвой. Ширина ткани должна позволять полностью обернуть трубы вместе с засыпкой и обеспечить нахлест. Края полотна временно закрепляют на стенках рва. Насыпают на ткань щебень с величиной фракции 50 мм, толщина засыпки – до 20 см.

Соеденительные элементы дренажной системы

Трубы присоединяют к смотровым колодцам и к коллектору. Котлован для устройства коллектора готовят аналогично траншее, а в качестве емкости  используют перфорированный бак подходящего размера. Размещать коллектор лучше на расстоянии не менее 5 метров от стен дома. Во избежание вспучивания грунта стенки котлована укрепляют и устраивают песчаную подушку. Верх коллектора располагают на уровне почвы и закрывают крышкой, глубина коллектора должна исключать массовое попадание в него грунтовых вод. Из коллектора выполняют отвод воды за пределы участка неперфорированными трубами в сточные канавы или естественные водоемы. После монтажа системы траншею и котлован засыпают землей.

Выполнение такого дренажа не требует глобальных финансовых вложений, при этом позволяет выполнить осушение влажных участков и защитить фундамент дома от сырости. При правильном устройстве системы водоотведения фундамент остается сухим, что продляет срок его эксплуатации и увеличивает теплоизоляционные свойства.  Также советуем почитать информацию про устройство поверхностного дренажа своими руками.

Распределение колодцев

Делаются колодцы двух участков — инспекционный и коллектор Уже на этапе проектирования вы столкнётесь с необходимостью правильного распределения на участке колодцев. При чем делаются они двух видов: инспекционные и колодец – коллектор. Первый ещё называют ревизионным. Он служит для того, чтобы иметь возможность осуществления контроля за состоянием системы и её периодической очистки.

Как правило, устанавливаются они в следующих местах: на углах здания, пересечении труб, изгибах, а также в интервале 50 м при прямом трубопроводе. Обычно их диаметр равен 60 см, этого достаточно для опускания внутрь насоса и промывания системы при засорении. В специальных дренажных трубах колодцы исполняют роль отстойника. Внутри них имеется сеточка, останавливающая песок, оседающий на дне, которое углублено на 10 — 20 см относительно остального трубопровода.

Коллектор является конечной частью трубопровода. Здесь собирается вся влага с участка. Герметичная ёмкость гарантирует то, что вода не уйдёт снова в грунт, а будет использована для полива или другой цели. Часто она перекачивается в расположенный рядом водоём или овраг.

Если дренаж для фундамента делается на песчаном грунте, вместо герметичного коллектора можно установить колодец с фильтрующим элементом. Для этого вместо полноценного дна, засыпается щебень, через который вода будет впитываться в грунт.

Подготовительные работы

Удобнее всего выполнять работы по строительству дренажных систем для фундамента дома своими руками одновременно с сооружением основания здания. Однако если это не было сделано вовремя, можно заняться организацией дренирования и возле готового частного дома. Схема системы дренажа зависит от типа фундамента.

• строительство системы водоотведения до заливки плит;
• если основание частного дома уже построено, то его сооружают по периметру дома, как и в случае ленточного фундамента.

Подготовка фундамента

Прежде чем устроить пристенный дренаж фундамента необходимо провести мероприятия по выполнению гидроизоляционных работ. Подготовка фундамента осуществляется по следующему алгоритму:

• Производят откопку фундамента.

Совет! Откопанную землю и пласты дерна следует аккуратно складировать на выделенной площадке, чтобы потом ее можно было использовать для выполнения обратной засыпки.

• По мере освобождения плит фундамента, их следует очищать от земли и слоя прежней гидроизоляции.
• Дают время на просушку фундамента.

Совет! Если погода не благоприятствует естественному высыханию, то можно использовать для просушки газовые горелки.

• Проводят мероприятия по гидроизоляции плит, используя современные материалы. Рекомендуется применять гидроизоляцию оклеечного типа на основе битума в сочетании с обсыпкой его гравием. Именно гравий создаст дренирующий слой, который обеспечит надежный отвод жидкости от фундаментных плит.

Совет! При выполнении работ нельзя забывать о правилах безопасности.

Подбор материалов

Строительные нормы допускают для сооружения дренажных систем использовать трубы, выполненные из:

• Керамики.
• Асбестоцемента,
• Пластика.

В современных условиях, если строится прифундаментный дренаж, практически в 100% случаев выбираются пластиковые трубы, так как они не менее надежны, чем остальные, но при этом легко монтируются.

Промышленность выпускает специальные полимерные трубы для строительства дренажных систем – гофрированные и уже с готовой перфорацией. Есть специальные образцы, обвернутые фильтрующим нетканым материалом. Такая оболочка помогает предотвратить заиливание системы.

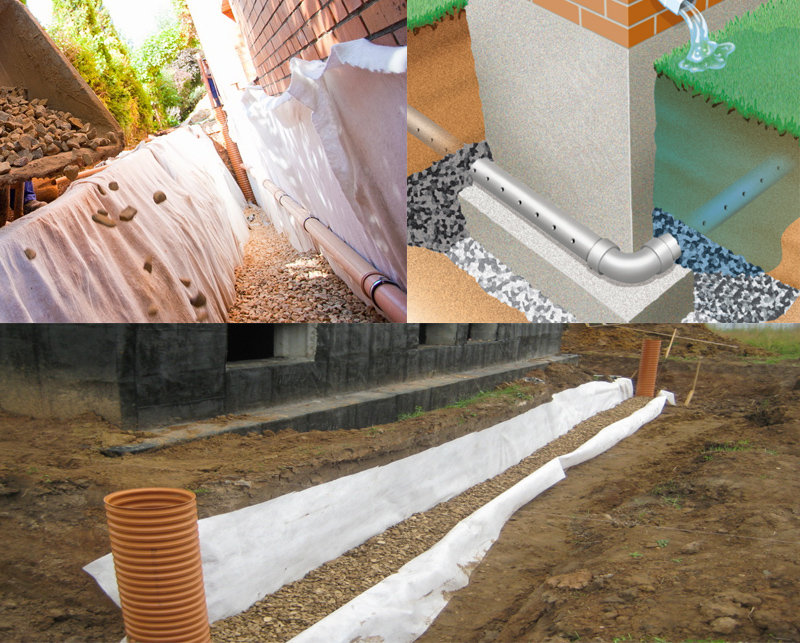

Пристенный дренаж фундамента

Для обеспечения на участке нужного уровня воды и организации отвода лишней влаги используются специальные системы водоотвода. Пристенный дренаж фундамента является наиболее практичным и простым вариантом для этих целей, который можно организовать своими руками.

Конструктивные особенности

Дренаж – это система водоотведения грунтовой или талой воды с участка или, напротив, обеспечения её равномерной циркуляции по определенной площади. Пристенный дренаж – это система дренажа, при которой дрены располагаются непосредственно вокруг жилого дома или другого здания, опоясывая его и обеспечивая максимальное осушение фундамента и подвала.

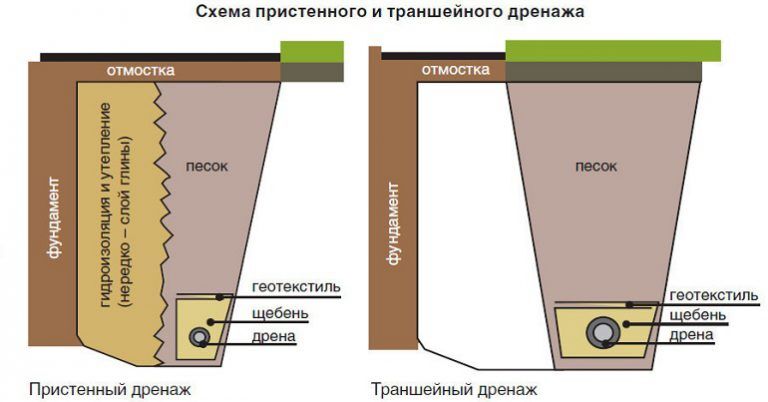

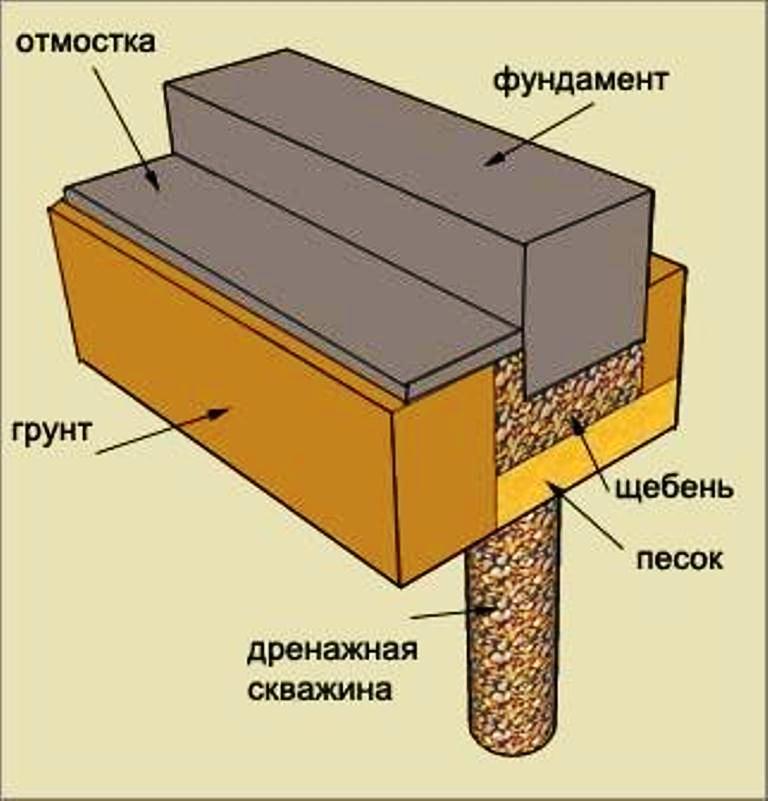

Существует два типа такой пристенной конструкции:

Устройство линейного производится по всему отмостку, он чаще всего является открытым, т. е. дрены просматриваются сверху. Для защиты от сора и заиливания используются специальные металлические решетки. Его особенностью является то, что он преимущественно обустраивается уже после окончания строительства коттеджа.

В загородных домах, расположенных в болотистой местности рекомендуется обустраивать пристенный горизонтальный пластовый дренаж. Его еще называют внутренний или глубинный, т. к. по своей конструкции он представляет практически одно целое с фундаментом. Его основание закладывается еще при строительстве песочной или щебневой подушки для несущей системы здания.

Расчет и разработка

Как и при установке канализации, очень важный этап работ – это разработка чертежа и плана проекта. Согласно СНиП, потребуется учесть следующие факторы:

1. Глубину дренажа;
2. Ширину;
3. Уклон.

Глубина заложения пристенного отвода по ГОСТу должна определяться по уровню фундамента и промерзанию грунта в холодное время года. Преимущественно, пристенный дренаж находится ниже, чем основание на 30–40 мм, но точные показатели зависят от типа местности.

Если в грунте имеется большое количество камней или рядом расположен водоем, то допускаются некоторые отклонения от нормы.

Также этот параметр может варьироваться в зависимости от площади осушения и области использования (для жилых или промышленных зданий, с целью мелиорации или распределения влаги по периметру цоколя).

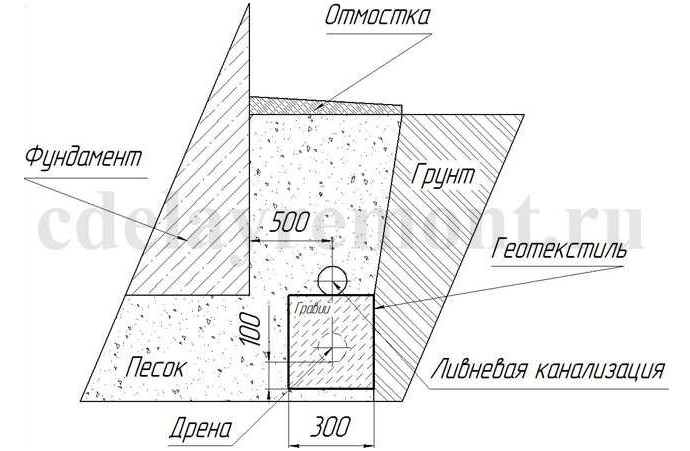

Ширина труб и траншей – это очень важный показатель, т. к. он определяет эффективность работы всей системы. Для того чтобы провести расчет, рекомендуется обратиться к геодезистам Вашего региона, они смогут определить точный уровень влажности грунта и сопоставить другие атмосферные факторы.

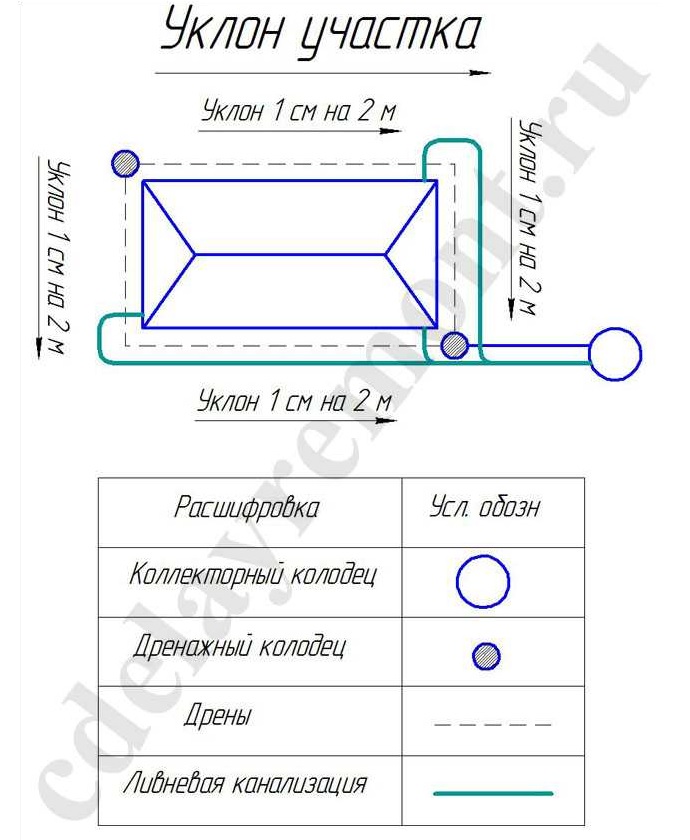

Уклон для пристенных ливневых конструкций рассчитывается, в большинстве случаев, самостоятельно. Технология очень похожа на конструкцию канализации: в зависимости от ширины и продолжительности системы требуется делать постепенный уклон на 2 сантиметра или более в сторону септика.

При этом ключевое значение имеет расстояние крайней точки трубы до сборного коллекторного колодца.

Если угол будет слишком маленьким – дренаж начнет заиливаться, а если слишком резким, то колодцы будут быстро переполнятся и потребуется обеспечивать их насосами или регулярно откачивать воду.

Расчет легко сделать самостоятельно. Например, здание имеет стены длиной в 9 и 10 метров, при этом, септика удален от отмостка на 7 метров. Его верхний уровень расположен на высоте 20 сантиметров над землей.

Каждый участок трубы будет длиной 19 метров (10 + 9), длина трубы до колодца составит 26 метров (19 – длины трубы и 7 – до септика).

Исходя из этого, общий показатель уклона будет: 52 сантиметра (если отталкиваться от 2 сантиметров угла наклона системы).

Сам проект пристенного дренажа обязательно должен проверяться профессиональным строителем и геодезистом. Они смогут вычислить возможные недочеты и исправить ошибки в расчетах, что очень важно для обеспечения сухости в подвале и продления срока эксплуатации здания.

: Дренаж и отсыпка участка при сторительстве своими руками

Установка

Выполнить монтаж пристенного дренажа довольно просто, если на руках есть схема работы и план. Рассмотрим более легкий вариант – линейной системы, т. к. пластовый рекомендуется обустраивать только специалистам.

Как своими руками выполнить пристенный траншейный дренаж:

Крепить септик можно только в местах с самым низким уровнем, иначе их установка будет нецелесообразной. Общая смета может быть значительно меньшей, если использовать вместо труб коряги, доски, кирпичи или пластиковые бутылки. По времени вся организация занимает от нескольких дней до недели интенсивной работы.

Обзор цен

Если нет желания или возможности самому работать над пристенным дренажом, то можно обратиться к строительным компаниям своего города, цена зависит от сложности работы и размера системы. Рассмотрим примерную стоимость за 1 погонный метр дренажа «под ключ»:

Виды дренажных систем

Проект дренажа цокольного этажа или подвала создают еще при закладке фундамента строения. Водоотводные трубы укладываются по периметру здания с внешней стороны по уровню подошвы. Готовый дренаж испытывают, и если он показал хороший результат и работает без проблем, его засыпают землей, смешанной с песком и мелким гравием. Таким образом, поступающая вода не успеет дойти до подвала и будет перехвачена дренажом на начальном этапе. Внешняя дренажная система, а именно кольцевой дренаж, наиболее распространена в строительстве. Если такую дренажную систему совместить с герметизацией подземной части здания, то получится вполне сухой подвал.

Внешний дренаж будет работать исправно долгие годы, пока существует здание. Не надо тратить лишние деньги и думать о проблеме отвода воды от дома. Систему можно построить самостоятельно даже без помощи соседей и родственников.

Что же делать, если приусадебный участок уже распланирован, организованы клумбы и дорожки? В этом случае применяют внутренний дренаж в подвале частного дома. Конечно, данная система тоже приносит свои плоды, но обладает некоторыми недостатками:

1. Собирает воду, которая уже попала внутрь дома. Грунт вокруг здания остается влажным и сырости в цокольном этаже не избежать, а на стенах появится плесень.
2. Устройство водоотвода потребует значительных физических усилий при рытье траншеи внутри подвала.
3. Высота цокольного этажа станет меньше из-за настила, который будет установлен.
4. Вывести воду из подвального помещения наружу будет не так-то просто.

Не стоит нарушать песчаную подушку

Важно! При внешней или внутренней схеме дренирования главное – не нарушить песчаную подушку под фундаментом, которая не дает вспучиваться грунту при замерзании и расширении образовавшейся влаги.

Особенности проведения работ

Устройство дренажа фундамента можно произвести и самостоятельно, но только в том случае если изучить особенности этой работы. Без этого при отсутствии профессиональных навыков получить качественную дренажную систему практически невозможно.

Обустройство дренажа под фундамент следует проводить только в теплую погоду – с мая по конец сентября. В идеале – только в течение трех летних месяцев. Важно также учитывать, что продолжительность работ велика. Без привлечения специалистов мероприятие по обустройству дренажа может занять до девяноста дней.

Процесс создания дренажа вокруг фундамента происходит в определенном порядке, которого следует придерживаться. Нарушение технологии приведет к тому, что система не сможет выполнять свои функции.

В первую очередь необходимо подготовить фундамент к обустройству дренажа и произвести работы по гидроизоляции. Для этого основание откапывают. Глубина траншеи, требующаяся для работ, как правило, не превышает метра. Когда земляной этап окончен, переходят к очистке поверхности от старой гидроизоляции и остатков земли. После этого основание оставляют просохнуть и затем начинают повторную гидроизоляцию, которая может быть весьма разнообразна по применяемым материалам.

Когда гидроизоляция фундамента произведена, нужно переходить к обустройству непосредственно дренажа. Тут так же важно придерживаться схемы работ по обустройству дренажа фундамента. Здесь также проводят земляные работы. Отступив около метра от фундамента, копают траншеи достаточной для дренажной трубы шириной в одиннадцать сантиметров и с учетом отсыпки в десять сантиметров.

Глубина же должна быть несколько больше, чем у фундамента. После того как все прокопано, начинают ровнять дно траншей при помощи песка таким образом, чтобы на метр был один сантиметр уклона. Далее на дне траншей для дренажа грунтовых вод от фундамента укладывается геотекстиль. Затем на материал укладывают десятисантиметровый слой гравия.

На него устанавливают трубы для дренажа, выдерживая уклон в один сантиметр. Трубы должны отходить от постройки минимум на пять метров. На дальнем конце устанавливают водосборник, глубина которого должна быть больше чем у труб как минимум на метр. Также она не должна быть ниже верхнего края грунтовых вод.

В водосборнике, который застилают, как и траншеи, геотекстилем устанавливают пластиковую бочку, в дне которой проделывают отверстие. Утепляется емкость гравием. Таким образом производят дренаж возле фундамента. Подобным способом делается и дренаж ленточного фундамента, который чаще всего возводится в дачном строительстве.

Решив провести все работы по обустройству дренажа фундамента, и задаваясь вопросом, как это сделать, следует правильно оценить свои возможности. Все дело в том, что процесс этот сложен и требует много времени, знаний и сил. С учетом этого чаще всего самостоятельное выполнение работ является неоправданной экономией, и лучше будет обратиться в проверенную строительную фирму. Мастера высокого класса проведут все работы в максимально короткие сроки (порядка 1 месяца) и с высоким качеством исполнения, которого добиться самостоятельно не удастся.

Особенности дренажных колодцев

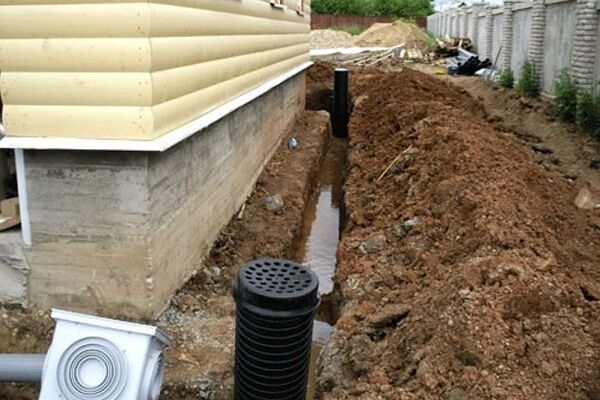

Смотровой колодец

Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.

Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.

В наше время стали очень популярны дренажные колодцы из пластика. Их виды и последовательность монтажа описаны в отдельной статье.

Информация о том, как сделать дренаж участка своими руками, также есть на нашем сайте.

Про особенности металлических водостоков и их монтаж читайте на этой странице.

Выбор материалов для дренажа

Особое внимание должно быть уделено материалам.

Трубы

Трубы для дренажа стоит выбирать из керамики, асбестоцемента или пластика.

Мы советуем остановить свой выбор на пластиковых трубах, поскольку они не уступают в надёжности другим конкурентом, но гораздо проще монтируются.

Кроме того, другие виды труб имеют ряд весомых недостатков, как то: подверженность засорам, маленький срок эксплуатации (меньше, чем у пластиковых) и необходимость сверлить отверстия для поступления воды самостоятельно.

Пластиковые же, напротив, долго прослужат, благодаря рёбрам жёсткости смогут противостоять изменению давления, исключительно просто транспортируются и монтируются – они мало весят и хорошо гнутся. Внутренние стенки таких труб гладки, что повышает способность самоочищения. Ну, и разумеется, оптимальное отношения цены-качества.

Для прокладки дренажной системы лучше всего подходят перфорированные трубы с рёбрами жёсткости, которые обеспечат равномерное распределение нагрузки на трубу. Такие трубы кладутся на глубину до 5-6 метров, что позволяет осуществить дренаж фундамента любого дома.

Диаметр труб выбирается ориентируясь на степень увлажнённости грунта: высокий уровень грунтовых вод – 10 сантиметровые трубы, нет – 16,5 сантиметров.

Колодцы

Кроме труб для устройства дренажа фундамента нам ещё понадобятся колодцы. Нам нужны два типа: ревизионные и колодцы-коллекторы.

Ревизионные колодцы используются для контроля и очистки системы от засорений. При засорах в колодец спускается насос и прочищает трубы. Ревизионные колодцы ставятся на пересечении труб каждого 2-го поворота и каждые 50 метров на прямых трубах. Обычно у таких колодцев диаметр 60 сантиметров.

Колодец-коллектор представляет собой конечный резервуар системы – в него попадает собранная влага. Герметичность конструкции исключает возможность протеканий и высвобождения водяных масс. А воду из таких колодцев можно использовать как для поливки земельного участка, так и перенаправлять в открытый водоем.

Кроме того для нашей системы дренажа ещё понадобятся: фитинги, заглушки, переходники и колена. Соединяем всё это при помощи герметизирующих прокладок.

Разновидности для плитного основания

Дренажную систему под плитным фундаментом можно устраивать несколькими способами:

1. Пластовой дренаж – применяется чаще всего под плитным фундаментом, если на участке присутствуют несколько слоев водоносных горизонтов, напорные подземные воды, есть риск капиллярного всасывания влаги в структуру железобетонного монолита. Методика подходит для любых типов почвы и для разных сооружений (жилых домов, дач, бань, гаражей и т.д.).
2. Кольцевой дренаж – используется для осушения участков, ликвидации подтопления, а также снижения уровня подземных источников. Также обязателен при строительстве домов на склонах и на участках по ходу сбегания воды.
3. Пристенный дренаж – эффективен при строительстве сооружений на глинистых грунтах и суглинках. Комбинируют с другими типами дренажа.

Пластовой

Ключевыми элементами пластового дренажа являются перфорированные трубы, уложенные под всей площадью основания под уклоном в направлении от центра в сторону магистральной трубы, чтобы отводить избыточную воду.

Трубы укладывают в заранее подготовленные траншеи поперек периметра здания. Дно траншей засыпают уплотненным щебнем.

С внешней стороны элементы также защищают слоем щебня и геосинтетической тканью, чтобы исключить риск заиливания всей дренажной системы. Сверху устраивают слой утрамбованной песчаной подушки и переходят непосредственно к строительству плитного фундамента.

Пристенная система

После строительства плитного фундамента проводят гидроизоляцию его поверхности. Сверху на плиту клеят профилированную мембрану таким образом, чтобы ее нижний край накладывался на поверхность земли.

На горизонтальную часть мембраны укладывают дренажные трубы и засыпаются свободное пространство вокруг них песком. Трубы укладывают под уклоном, чтобы воды стекали в сборной колодец или центральную канализацию.

Как выполняется обустройство дренажного колодца и отмостки

При отсутствии по соседству с участком, где проводится дренаж, канавы, оврага или естественного водоема, куда может сбрасываться вся отведенная от дома и с участка в целом вода, дренажный колодец становится завершающим элементом системы. Сюда же может выводиться система поверхностного дренажа, устанавливаемая поверх закрытой. Исходя из функционального назначения, дренажный колодец может быть обустроен в виде:

• накапливающего. Наличие герметичного дна позволяет накапливать воду, которая может использоваться для полива
• поглотительного. При отсутствии желания использовать отведенную воду для полива в дренажном колодце не обустраивается плотное дно, поэтому вода постепенно просачивается в грунт.

Обратите внимание! Устройство из пластика можно купить. Для самостоятельной сборки могут быть использованы железобетонные кольца. Конструкция также может быть отлита с помощью цементного раствора, нанесенного на армирующую сетку. Люк дренажного колодца подбирается из прочного материала, для этой цели неплохо послужит чугунная крышка.

Колодец, куда сводятся все трубы дренажной сети, может быть изготовлен из бетона или пластика

Обустройство дренажного колодца идет в таком порядке:

1. По месту пересечения осей труб производится выборка грунта.
2. Уложенную геоткань засыпают щебнем, не доводя слой до поверхности 200 мм.
3. Уровень засыпки щебнем дренажных труб составит около 300 мм.
4. Обмотав дренажные трубы геотекстилем внахлест, фиксируем его с помощью синтетической бечевки.
5. Для утепления выпуска канализации берется пенопласт толщиной от 250 мм.
6. Засыпается грунт, укладывается слой дерна.

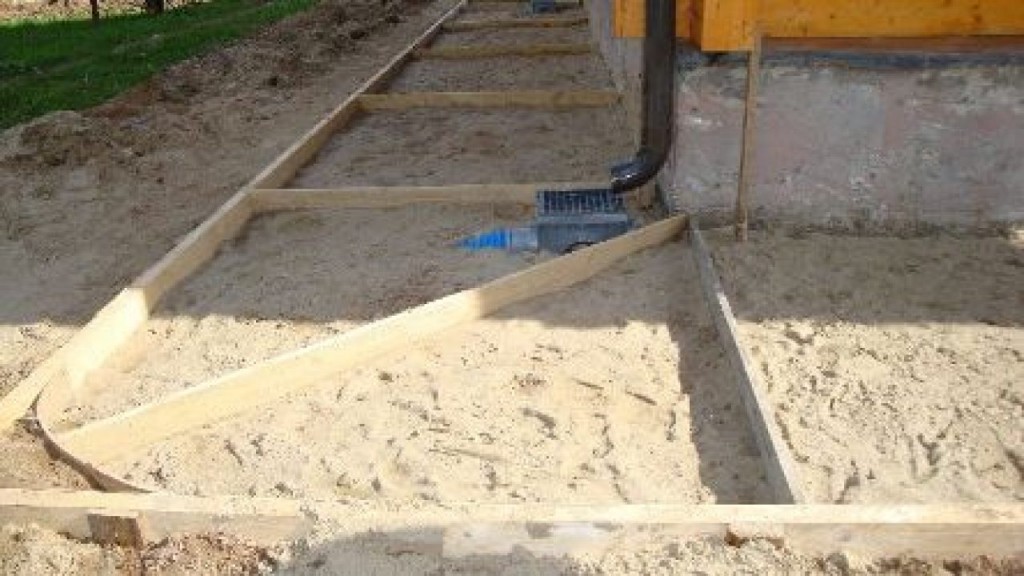

В качестве необходимого дополнения к дренажной системе рассматривается укладка отмостки, по которой влага будет стекать в сторону от постройки, в меньшей степени контактируя с фундаментом и стенами. Водонепроницаемый материал укладывается к наружной стене под тупым углом. Используют:

• асфальтирование или бетонирование. Практичный и недорогой вариант;
• глину или камни, или тротуарную плитку. Выкладка такой отмостки потребует немалого труда, но обеспечит эстетическую привлекательность;
• ПВП-мембраны, устанавливаемые в грунте в качестве основы под любое покрытие, которым может послужить даже слой дерна или газонной травы.

Обустраивая дренажную систему вокруг постройки можно втянуться во весьма затратное мероприятие в зависимости от типа, которому будет отдано предпочтение. Наиболее сложной и трудоемкой является система закрытого типа, которая охватывает, как правило, и территорию участка в целом.

Принимая решение о проведении дренирования, следует принимать в расчет:

• расположение постройки;
• особенности почвы;
• уровень залегания пласта грунтовых вод;
• годовую норму осадков;
• и собственные финансовые возможности.

Прокладка траншей, выполнение перфорирования недорогих пластиковых труб не связаны с применением инструментов, используемых профессионалами, как и другие технологические операции. Поэтому представляется вполне возможным не только самостоятельное выполнение схемы дренажной системы, но и обустройство собственными руками, без привлечения сторонних специалистов и сложной техники.

По каким параметрам выбирают трубы дренажа

Осушение участков осуществляется дренами из нескольких видов материалов. В индивидуальном строительстве самыми популярными считаются пластиковые варианты. Изделия отличаются прочностью, легким весом, устойчивостью к коррозии. Монтаж конструкции можно сделать своими руками. При соблюдении правил эксплуатации системы прослужат не менее 50 лет.

Критерии выбора:

• категория кольцевой жесткости (чем параметр выше, тем глубже допуск укладки);

• объем стоков (поток должен проходить беспрепятственно);

• оснащение фильтрующим элементом (при его отсутствии защиту делают самостоятельно).

Полимерная система представляет собой одно или двухслойные перфорированные трубы. Стоимость вторых модификаций в 2-2,5 раза выше. Однослойные версии – изделия из ПНД. Класс – SN4, глубина монтажа – 2,5 м.

Во избежание заиливания ячеек применяют чехлы из волокон кокоса или геотекстиля. Такие фильтры пропускают жидкость, задерживая частицы грязи и песка.

Альтернативой дренированной системе без подушки из щебня является монтаж труб с фильтром из вспененного полистирола. Конструкции допускается укладывать в траншеи без засыпки нерудными материалами в виде полимеров- шариков.

Хранятся и реализуются гибкие трубы в бухтах, жесткие – в отрезках. Метки располагаются по всей поверхности дрена, выполнена в виде щелей для проникновения жидкости из почвы. Сплошные модификации без перфорации применяются для отвода накопленной воды за пределы территории.

Внутри трубы бывают гладкими либо гофрированными. Эластичные варианты легко сворачиваются в бухты, при монтажных работах угловые части профиля сгибаются без использования стыковочных приспособлений.

Внутренне гладкие элементы не гнутся. Категория твердости – SN8 или SN16 , выпускаются кусками 6-12 м, глубина укладки – до 6 м.

Устройство монолитной фундаментной плиты — подготовка, подушка, дренаж, геотекстиль, схема

Прежде, чем рассматривать устройство монолитной фундаментной плиты, определимся, в каких случаях лучше всего ее применять. Правильным решением будет применить этот тип основания, если:

• Строение возводится на сильно пучинистых или песчаных грунтах, болотистых или торфяных почвах.
• Место для строительства отличается высоким уровнем грунтовых вод.
• Здание отличается повышенной чувствительностью к деформации, в основном, это строения из кирпича, бетона и подобных материалов.

У нас на сайте представлена фундамент плита, схема в разрезе которой — на рисунке.

Устройство монолитной фундаментной плиты

Перед рытьем котлована для подушки нужно предварительно расчистить и выровнять участок под строительство. Самое простое решение – нанять бульдозер. После чего роется котлован, соответствующий будущей плите, по предварительно проведенным расчетам:

• Если с площадью плиты все понятно: это общая площадь постройки плюс отмостки, то толщина плиты может быть от 15 см до 0,5 метра и рассчитывается в зависимости от типа грунта и вида сооружения. Для определения характеристик почвы и местоположения прохождения грунтовых вод, этот показатель нам понадобится для выбора дренажной системы, заказываются геологические изыскания.
• Для легких строений типа бань или деревянных домов применяется незаглубленный фундамент, устройство фундаментной плиты под коттедж требует небольшого заглубления.

Глубина котлована обычно составляет около 1,5 м, при этом все поверхности тщательно выравниваются по строительному уровню. Это позволит избежать деформаций и разрушения в последующем. После того, как просчитаны параметры и вырыт котлован, имеет смысл высчитать количество необходимого материала.

Можно использовать калькулятор фундамента плиты.

Эта программа поможет посчитать не только количество необходимого бетона, песка, щебня и арматуры, но и стоимость материалов.

Фундамент плита: схема дренажа

Дренаж под фундамент выполняют по разным схемам, в зависимости от того, насколько близко пролегают грунтовые воды. В случае глубокого прохождения можно ограничиться небольшими канавами, по которым вода будет уходить во время весеннего таяния снега. Канавы прорываются по дну котлована и закрываются сверху геотекстилем. В этом случае гидроизолируют только сам фундамент при помощи разнообразных средств, это может быть битум, рубероид, жидкая резина или штукатурка.

Все эти виды не обеспечивают полной гидроизоляции, поэтому напомним еще раз, применимы только в случае низкого пролегания грунтовых вод.

Трубы укладываются по периметру здания в мелкий гранитный щебень с уклоном в 5-10 мм в сторону дренажного колодца.

При этом конец выводной трубы должен быть на несколько сантиметров выше дна дренажного колодца, который располагают не ближе, чем на 5 м от фундамента.

 Последовательность действий при формировании подушки

Для того чтобы была изготовлена подушка под фундаментную плиту понадобятся:

• Геотекстиль – полотно из синтетики, которое разделит песочную подушку и основной грунт.
• Крупно- или среднезернистый песок и гранитный щебень фракции 5-20 мм.
• Не стоит использовать в качестве материала для подушки глину, она будет не удерживать воду от проникновения снизу, а накапливать ее в себе.

Чем и в какой последовательности лучше засыпать подушку, зависит от общей нагрузки на грунт, но самый универсальный вариант заключается в следующем:

• Предварительно на дно котлована помещают геотекстиль, под фундаментную плиту формируют подушку, начиная с первого слоя песка, высотой около 10 см. На такое же расстояние должны быть загнуты края геотекстиля по стенкам ямы. Песок тщательно утрамбовывается с помощью виброплощадки, а при необходимости и проливки.
• Если необходима дренажная система из труб, то самое время ее проложить, не забывая присыпать открытые концы мелким щебнем, который будет являться своеобразным фильтром, вследствие чего трубы не будут забиваться мелким песком.
• Далее заполняем практически весь котлован песком, тщательно утрамбовывая каждый слой. Последним слоем будет гранитный щебень.
• Поверх укладываем гидроизоляцию из плотной пленки и монтируем опалубку.

Бетонная заливка с армированием

В зависимости от толщины фундамента заливку можно произвести как одномоментно, так и разбив ее на два этапа:

• бетонная подготовка под фундаментную плиту,
• заливка самой плиты.

Бетонную подушку формируют следующим способом:

• Для укрепления вначале укладываются пруты диаметром 12 мм.
• Заливается бетон, так чтобы по высоте он выступал на 15 см над землей.
• Бетон тщательно утрамбовывается по всей площади, после чего в него вертикально вставляются дополнительные куски арматуры для связки с фундаментом.

Заливка самого фундамента при любом методе производится одинаково. Арматура вяжется стальной проволокой крест-накрест, так чтобы получилось две сетки с ячейками в 200 мм. Одна сетка располагается в 5 см от поверхности подушки, вторая на том же расстоянии от поверхности плиты.

Заливается высококачественный бетон (марка не ниже М300-М350) и утрамбовывается глубинным вибратором. Высокое качество бетона обязательное условие, так как к монолитному фундаменту предъявляются повышенные требования.

Проще всего рассчитать количество бетона с помощью калькулятора фундамента плиты, но примерно это около 25-30 кубометров.

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Этапы устройства дренажной системы

• на расстоянии 20 метров от места будущей постройки монтируется дренажный колодец;
• на заранее рассчитанную глубину укладываются в слой геотекстиля трубы, а затем полностью засыпаются песком, заливаются водой и трамбуется;
• на поверхность снова укладывается слой геотекстиля для предотвращения капиллярного подсоса воды;
• далее — засыпается слой гравия, два слоя ЭППС и выполняется монтаж опалубки для заливки бетонной плиты.

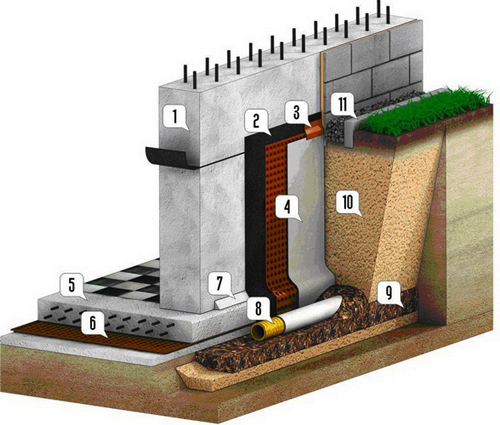

Пристенный дренаж. Создание такого водоотведения выполняется по периметру основания фундамента дома, в углах монтируются ревизионные колодцы. Рассмотрим этапы выполнения дренажа:

• на очищенные стены фундамента сверху наклеивается внахлест профилированная мембрана или другой вид гидроизоляции;
• на грунт стелется нижний край мембраны и установить перфорированные в обмотке трубы;
• трубы закладываются под уклоном в 1-2% к водосборному колодцу;
• место по периметру дренажа засыпается гравием и песком;
• вся засыпка трамбуется.

Такое дренирование может осуществляться для разных типов основания дома, его особенность — укладка дрен на близкое расстояние от фундамента.

Кольцевой дренаж. Стоит сразу сказать, что осуществить эффективный кольцевой дренаж без предварительной подготовки проекта практически невозможно. Далее процесс осуществляется по алгоритму:

• на расстоянии около 5 метров от постройки роется траншея (глубина и ширина рассчитывается каждом случае индивидуально);
• на дно канавы насыпается песчаная подушка, с обязательным уклоном в 2-3 см на каждый метр;укладывается геотекстиль, края которого заводятся на стенки траншеи;
• монтируется дренажная система из перфорированных труб, ревизионных колодцев и резервуара для сбора воды;
• дрены укрываются геотекстилем, засыпаются слоем песка и гравия, а затем грунтом.

Защиту фундамента дренаж обеспечивает в полной мере только в том случае, когда все расчеты выполнены максимально точно, а монтаж осуществлен правильно и качественно. Если вы дилетант в строительстве и не знаете, как сделать дренаж фундамента, то не стоит рисковать, лучше доверить подобные работы специалистам.

Пластовый дренаж для фундамента

Строительство жилых домов и административных зданий ведется на участках с разными геологическими условиями. При высоко расположенных грунтовых водах и переизбытке влаги в почве фундамент подвергается негативным воздействиям и со временем разрушается.

Чтобы сохранить прочность основания и предотвратить его деформацию, используют дренаж. Вид и схема системы для отвода излишней влаги зависят от конструктивных особенностей здания и характеристик почвы. Пристенный дренаж ленточного фундамента прокладывают по контуру сооружения с наружной стороны.

Его применяют на суглинистых и глинистых грунтах для защиты подполья и подвальных помещений.

При отсутствии цокольного этажа или подвала целесообразно использовать кольцевой дренаж. Он располагается на расстоянии 1,5-3 м от здания и служит не только для отвода влаги от основания, но и помогает уменьшить общее количество воды в почве. Если кольцевая или пристенная система малоэффективна, то сооружают пластовый дренаж. С его помощью можно избавить от сырости подвальные и цокольные этажи зданий, расположенных на участках с тяжелым или глинистым грунтом и низкой естественной фильтрацией воды.

Предпосылки использования

Схема устройства пластового дренажа

Обычно пластовый дренаж устраивают под фундаментной плитой при наличии следующих условий:

• водоносные пласты имеют слоистое строение;
• возможность впитывания влаги во время дождя или после его окончания;
• заглубление подвального помещения выполнено ниже расположения водоупорных слоев;
• присутствуют напорные подземные воды;
• наличие линзы грунтовых вод под капитальным сооружением.

Такая система отвода воды из грунта необходима и для зданий, к которым предъявляются особые требования по содержанию и где недопустима влажность в подвалах.

Если на участке присутствуют бьющие ключи или источники, то пластовый дренаж комбинируют с кольцевым.

Виды и нюансы устройства

Щебень — один из лучших материалов для дренажа

Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.

Для его устройства используют такие материалы, как, например:

• песок;
• щебень или гравий;
• геотекстильную мембрану;
• геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.

Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.

Двухслойный пластовый дренаж геотекстилем

В зависимости от конструкции различают следующие виды пластового дренажа:

• однослойный, состоящий из песка или щебня;
• двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.

Первый вариант востребован при небольшом поступлении грунтовых вод. Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.

Процесс монтажа

Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.

Формирование песчаной подушки

По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см. Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см. Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.

Сооружение призм

В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.

Укладка защиты от засорения

Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.

Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.

При комбинировании пластовой системы отвода влаги с линейным дренажем ленточного фундамента, трубы последнего следует закладывать на 30-70 см ниже дренирующей подушки.

Уход за пристенной системой дренажа

Для полноценного функционирования этого типа искусственно созданного водотока следует осуществлять его регулярный осмотр с периодичностью не менее одного раза в месяц. Здесь имеется в виду контроль за колодцами, которые могут загрязниться, что предполагает обязательную их очистку от мусора.

Весной и осенью такого рода проверки необходимо производить чаще, так как в эти периоды года обычно бывает много дождей. В весеннее время происходит таяние снега, что провоцирует появление большого количества талых вод. Здесь уже необходимо чистить не только саму систему дренажа, но и ливневую канализацию.

Монтаж водосточной системы своими руками Установка водосточной системы на крыше Водостоки пластиковые для крыши Геотекстиль для дренажа: виды, выбор

Пластовый дренаж своими руками

Главная функция такой системы, как отмечалось, сводится к защите фундамента от пагубного воздействия грунтовых вод и подвальных помещений от затопления. Пластовый дренаж может применяться как самостоятельное средство, так и входить в состав комплексного дренажа. Во втором случае для соединения пластового дренажа с наружными дренами применяются трубопроводы.

Минимальная толщина слоя пластового дренажа, обустроенного под фундаментом, с учетом засыпок – 30 см. Габариты подбираются так, чтобы периметр дренажной системы на 20-30 см выходил за периметр строения.

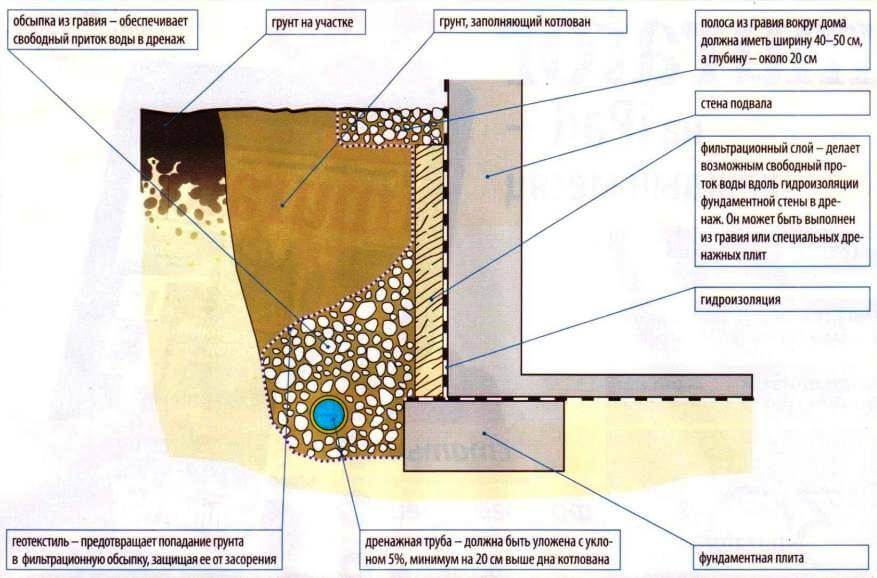

Схема пластового дренажа

Схемы пластовых дренажей

Пластовый вентиляционный дренаж в разрезе

Дренаж закрытого типа или пластовый

Важное примечание! На практике особая необходимость в использовании пластового дренажа возникает разве что при строительстве на глинистом грунте. В остальных случаях кольцевой дренажной системы, как правило, оказывается более чем достаточно.

Глубину заложения труб определяйте так, чтобы они располагались ниже глинистого шара грунта.

Важное примечание! Информация о предварительной разметке, выемке грунта и последующем обустройстве фундамента после укладки дренажных труб не приводится, т.к. обо всем этом ранее в подробностях рассказывалось в соответствующей публикации нашего сайта.

Работа по обустройству пластовой дренажной системы сводится к следующему.

1. Подготовив котлован для опорной конструкции, вы дополнительно углубляете его как минимум на 20 см. На этом этапе, как отмечалось, нужно снимать более широкий слой почвы по сравнению с местом прохождения фундамента.
2. Далее дно полученного котлована засыпается 20-сантиметровым слоем щебенки. Засыпка тщательно уплотняется и разравнивается с соблюдением уклона (в данном случае целесообразно делать 3-сантиметровый уклон на каждый метр площадки) в направлении приемного колодца.
3. Далее по периметру щебеночного основания укладываются гибкие перфорированные пластиковые трубы с ребрами жесткости. Концы труб отводятся к местонахождению приемного колодца.

Прокладка труб

Дальнейшее обустройство фундамента осуществляется в стандартном порядке.

По итогу влага, проникающая под фундаментную подошву, посредством перфорированных отверстий будет проникать в трубы и по ним отводиться в приемный колодец.

Что касается приемного колодца, в случае с пластовым дренажом целесообразно использовать его фильтрационную разновидность. Размеры готовых фильтрационных колодцев круглой формы в среднем составляют 150 см, прямоугольных – 280х200 см. Высота – больше 200 см.

Приемный колодец

Для колодца, желательно на расстоянии минимум 3 м от будущего фундамента, выкапывается яма такой глубины, чтобы днище приемного резервуара располагалась хотя бы на 1 м ниже точки входа дренажной трубы. Это в идеале. На практике же делают так, чтобы между грунтовыми водами и дном колодца оставался как минимум 1 м разницы. Соблюдение этих правил обеспечит максимально эффективную и правильную эксплуатацию дренажной системы.

Длину и ширину ямы подбирают так, чтобы после установки колодца с каждой его стороны осталось минимум 200-300 мм свободного пространства. Колодец устанавливается в яму. Дно резервуара засыпается 30-сантиметровым слоем щебенки, уплотняется.

Фильтрующий колодец

Пространство между емкостью и стенками ямы также засыпается щебнем минимум на высоту 1 м. Трубы дренажной системы вводятся в резервуар. Сверху все это укрывается геотекстилем и послойно засыпается песком и грунтом с тщательной трамбовкой.

Фильтрующий колодец

Вода из колодца будет отводиться в глубинные слои почвы.

Полезный совет! Не засыпайте колодец полностью – оставьте возможность проведения ревизионных работ. Для этого, доведя засыпку до верхнего края колодца, установите уплотнитель, горловину и люк из комплекта.

Пластиковые доборные элементы

Монтаж фильтрующего колодца

Важно! Для установки колодца придется привлечь спецтехнику и/или несколько помощников – справиться с двухметровой объемной конструкцией самостоятельно вряд ли получится.

Характерные ошибки

Предлагаем ознакомится с основными ошибками, которые допускают частные застройщики. Чтобы ваша дренажная система служила долго и безукоризненно, в процессе работы придется соблюдать определенные требования:

• не стоит особые надежды возлагать на пристенную дренажную систему, так как главными ее функциями считаются сбор и отведение осадков, а не грунтовой влаги;
• не рекомендуется применять геотекстиль для обустройства фильтра в тех случаях, когда строительство ведется на суглинистых или супесчаных почвах. Через несколько лет эксплуатации фильтр кольматируется, что повлечет за собой ухудшение эффективной работы всего дренажа;
• для контроля уклонного угла при укладке труб следует использовать нивелир или теодолит;
• при устройстве дренажа следует применять не ливневые колодцы, а именно дренажные – именно в них собираются атмосферные осадки;
• не стоит возлагать все надежды только на дренаж. Чтобы обеспечить максимальное и эффективное отведение влаги от фундаментной конструкции, в направлении ливневки обустраивают водосточную систему.

Последняя рекомендация заслуживает пристального рассмотрения. Следует запомнить, что подключение ливневки и дренажной системы к одной трубе строго запрещается. Практика показывает, что подобные решения дают обратный эффект – во время сильного дождя дренажная линия не справляется с отводом воды. В конечном итоге почвенный состав возле фундаментной основы переувлажняется, в зимний период избыток воды замерзает, грунтовые слои подвергаются пучению. Все это способствует деформированию отмостки, образованию подвижек фундаментного основания и его последующему разрушению.

Ливневку изготавливают из простых канализационных труб оранжевого цвета. В системе обязательно предусматриваются лотки для приема влаги, которая поступает в накопительные колодцы.

Дренаж для ленточного фундамента

Схема устройства дренажа

Устраивается водоотведение для данного вида основания по причине высокого нахождения подземных вод,  сильно увлажнённого грунта или риска подтопления участка. Правильно обустроенный дренаж ленточного фундамента дома поможет избежать деформации бетонной ленты во время таяния или замерзания грунта. Здесь также необходимо не забывать о правильно выполненной отмостке, чтобы влага не могла легко проникнуть к основанию.

Изготовление водоотведения для мелкозаглубленного фундамента должно быть проведено на глубине около 80 см. Дренаж сооружают по периметру ленты на небольшом расстоянии от неё. Трубопровод протягивают на глубине не менее 1 м, ниже песчаного слоя на 20-30 см. Особенность работы здесь в том, что объём земляных работ очень большой. Все о дренаже ленточного основания смотрите в этом видео:

Чтобы правильно подобрать разновидность дренажа, нужно знать особенности почвы. Только в этом случае он будет эффективно и надёжно исполнять функцию водоотвода.

Кол-во блоков: 22 | Общее кол-во символов: 27006Количество использованных доноров: 5Информация по каждому донору:

1. : использовано 1 блоков из 6, кол-во символов 1397 (5%)
2. : использовано 2 блоков из 6, кол-во символов 3226 (12%)
3. -vody-ot-fundamenta-doma/: использовано 4 блоков из 9, кол-во символов 5873 (22%)
4. -i-sad/: использовано 5 блоков из 6, кол-во символов 7792 (29%)
5. : использовано 9 блоков из 11, кол-во символов 8718 (32%)
