Как правильно рассчитать параметры лестничной конструкции?

Определение размеров

Возможные размеры лестниц определяет ГОСТ, однако материал крыльца на выбор его параметров существенно не влияет.

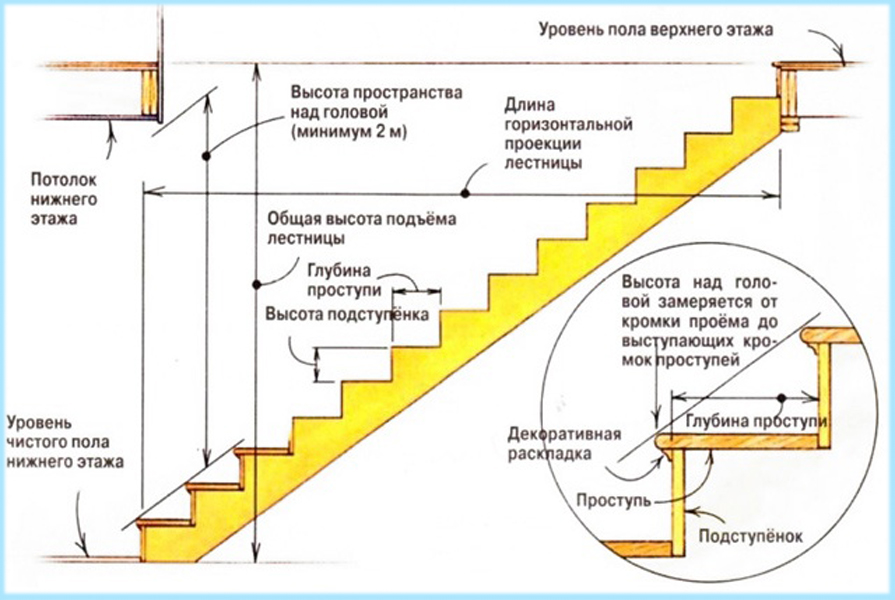

Основные элементы и наиболее комфортные параметры лестниц

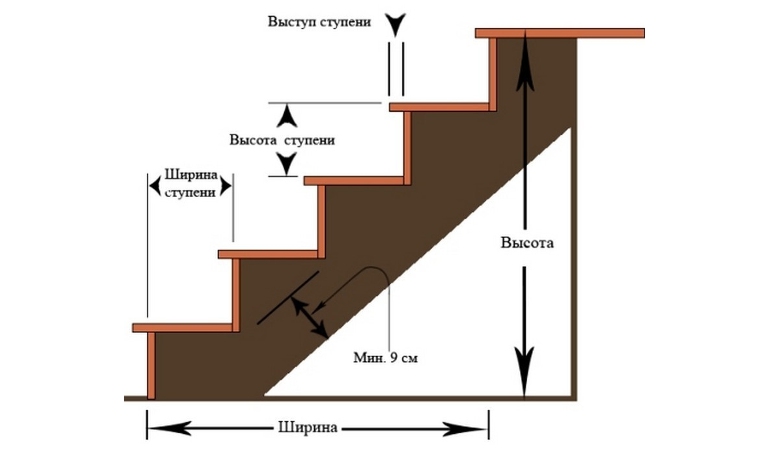

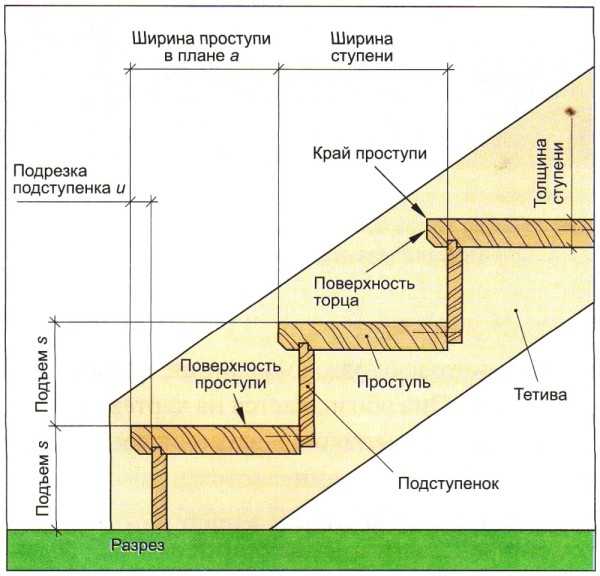

Ступень состоит из двух элементов: горизонтального (проступи) и вертикального (подступенка). Первый – поверхность, на которую ступает нога, второй определяет высоту ступени.

Структура ступени

Иногда ступень может быть открытой, фактически без подступенка, что встречается при строительстве уличных лестниц.

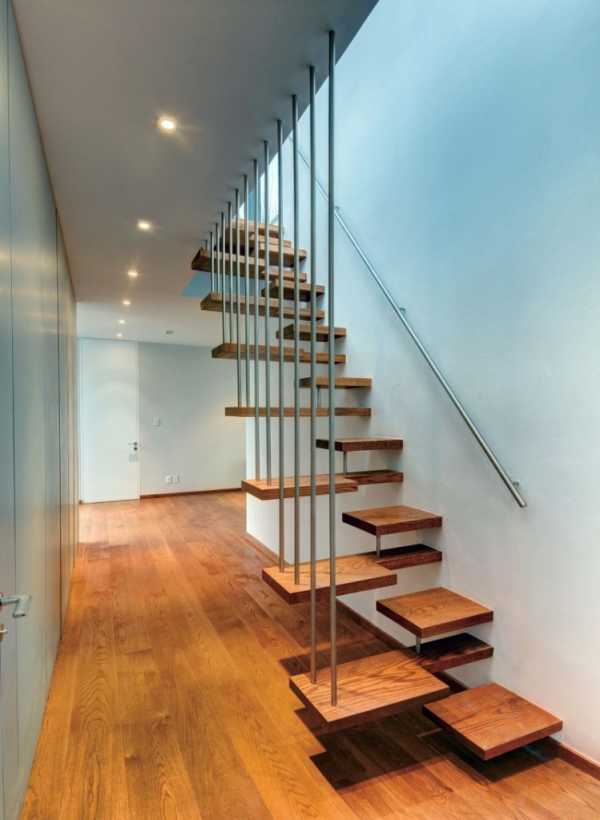

Ступени без подступенков на входной лестнице

Что важно при расчёте

Существующие стандарты не предписывают использовать один размер ступени, они лишь рекомендуют комфортный для человека диапазон.

Остальное можно высчитать, учитывая материал (конструктивный и отделочный), градус наклона марша, зависящий от уровня порога двери.

Удобные лестницы должны иметь определённый диапазон наклонаВысота подступенка

Каковы бы ни были условия строительства, площадку крыльца надо выводить чуть выше обреза цоколя. В пределах этого расстояния рассчитывается количество ступеней, их высота.

Комфортный диапазон высоты подступенка между 13 и 20 см.

Конкретный вариант определяют в зависимости от роста человека. Но даже когда в семье есть высокие люди, ориентироваться только на них не всегда разумно.

Ходить по высоким ступенькам будет неудобно детям и людям старшей возрастной категории. Передвигаться через две ступеньки тоже неудобно.

Чтобы лестница была удобной, высота ступеней должна быть одинаковой

Расчет следует делать, чтобы их количество было нечётным – человек должен закончить движение по лесенке с той же ноги, с которой начал.

Формулы удобства: глубина и пропорции проступи

Ширина ступени – глубина проступи.

Определяющий фактор – средняя длина стопы человека. Это от 25 до 32 см.

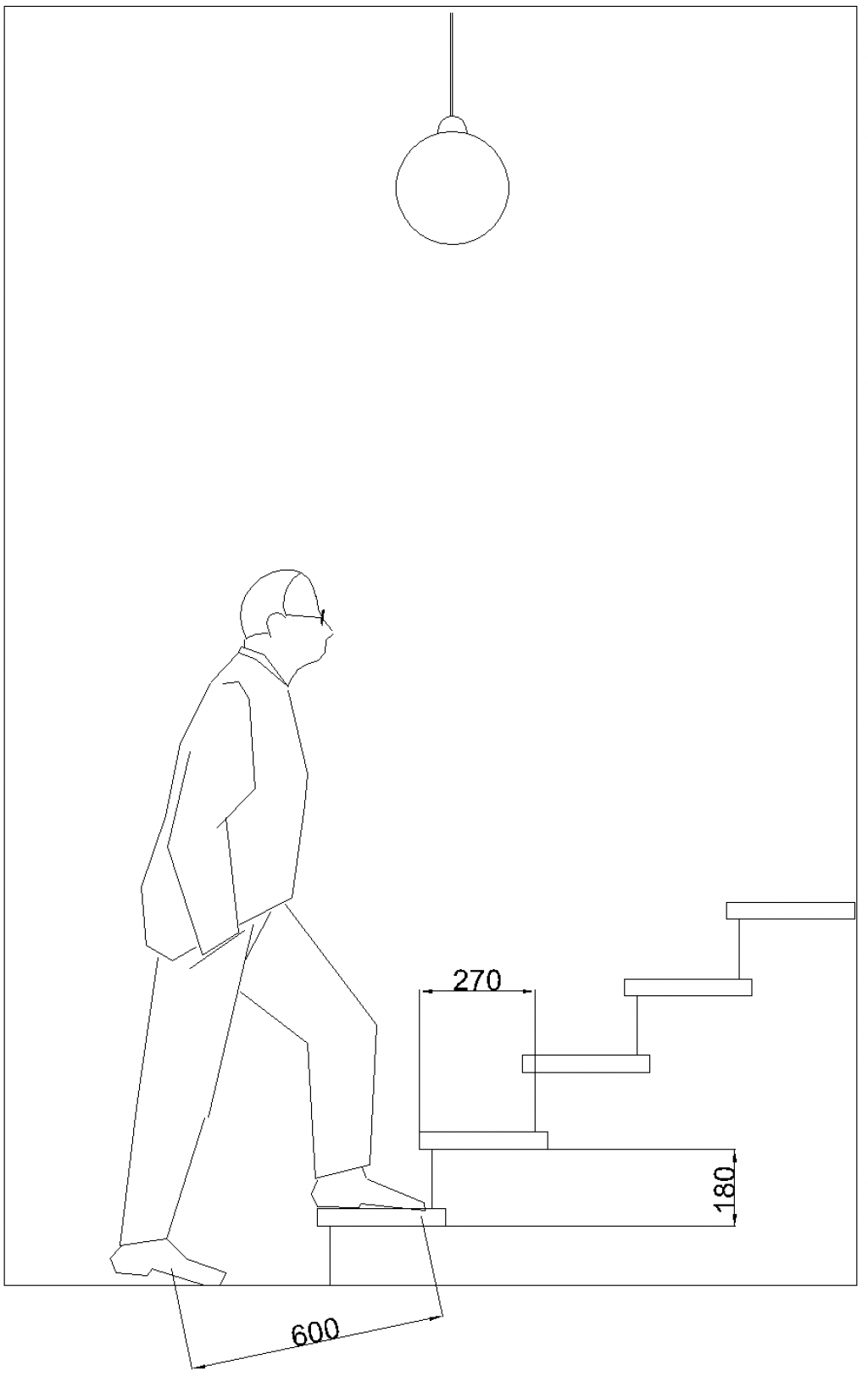

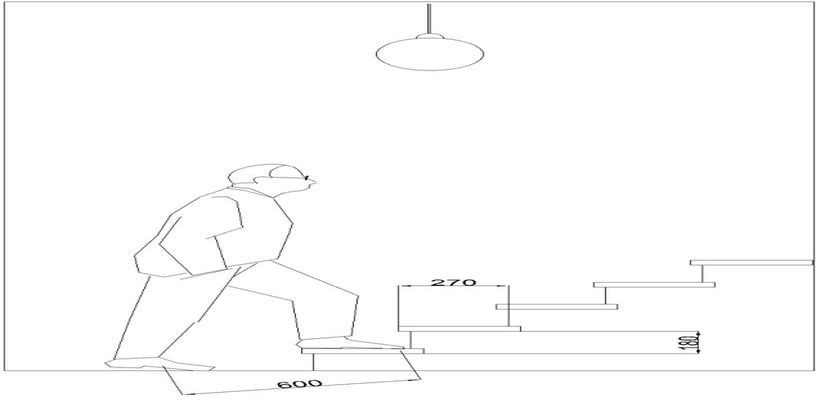

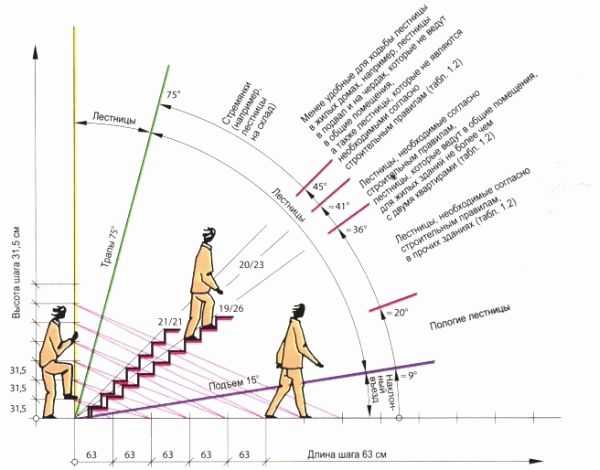

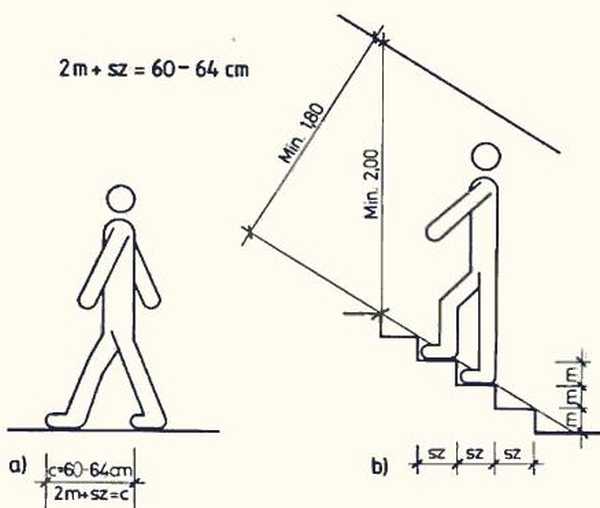

Нормы структурирования лестничного марша в соответствии с шагом взрослого человека

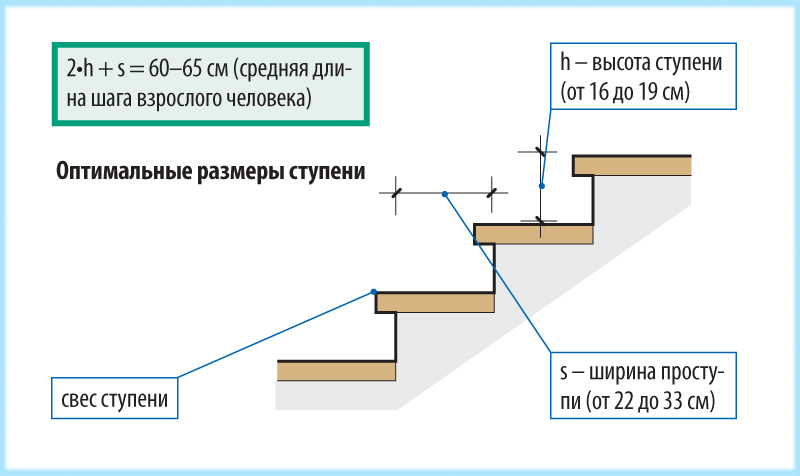

Оптимальная формула удобной лестницы – итог в 60-65 см, полученный при сложении ширины ступени и удвоенной высоты, с углом наклона не более 30 градусов.

Для удобства ходьбы у лестницы должно быть минимум три ступени, а ширина марша должна позволить разминуться двум людям (90-100 см).

Есть другие формулы, выведенные опытным путём.

Например, если из ширины проступи вычесть её высоту, должно получиться 12 см, а если эти два параметра суммировать, итог должен быть 44-47 см.

Формулы расчёта

Варианты вроде бы разные, но при правильном расчете, размеры ступени будут укладываться во все три формулы.

Высота и ширина ступени крыльца

Менять по своему усмотрению высоту площадки крыльца относительно поверхности земли проблематично, а вот нивелировать уклон входной лестницы, меняя её длину, вполне возможно. Главное, чтобы на придомовом участке для этого было место.

Основные требования к конструкции и ее особенности

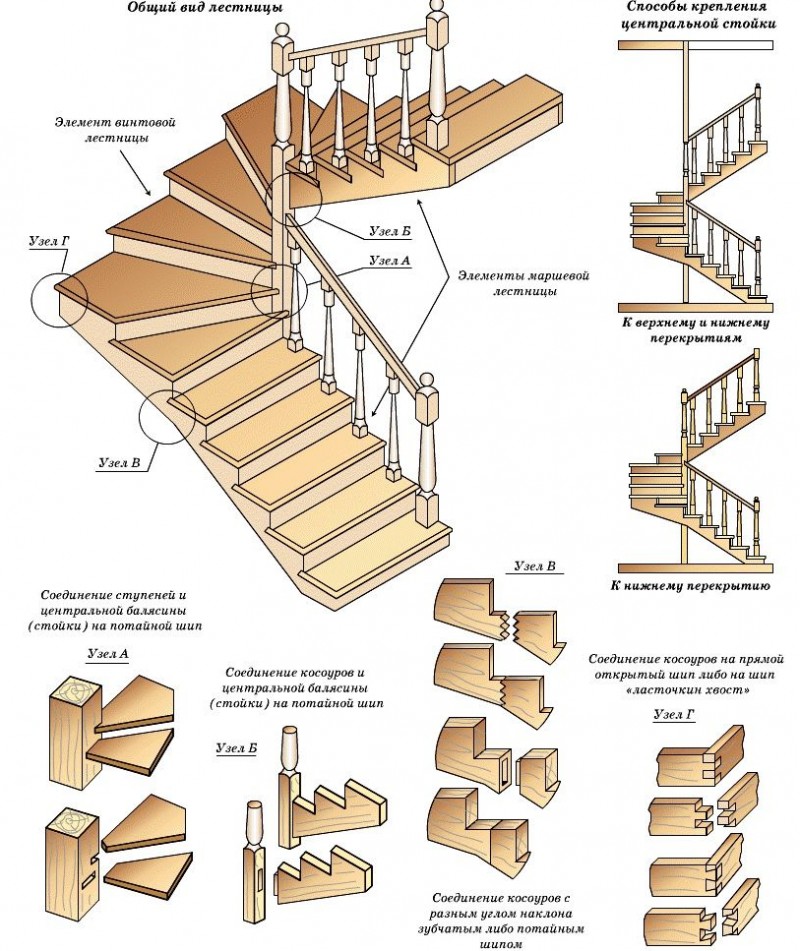

Чтобы верно рассчитать лестницу с забежными ступенями нужно соблюдать такие требования как:

— максимальная ширина внешней широкой части (не более 40 см);

— минимальная ширина внутренней части (не меньше 10 см на полезном участке, а от края до края не меньше 15 см);

— размер центральной части по середине (от 20 см);

— радиус кривизны (от 30 см).

Ход ступеней никогда не должен быть извилистым, ведь это сделает использование конструкции не просто неудобным, но и опасным. Также многое зависит от значения угла поворота конструкции. Учитывая данные параметры рассчитать забежную лестницу можно достаточно быстро.

Пример расчета лестницы

В двухэтажном индивидуальном доме предусматривается лестничная клетка, имеющая длину 5900 мм и ширину — 3000 мм. Высота от уровня пола 1-го этажа до уровня пола 2-го этажа — 3300 мм, а расстояние между маршами составляет 100 мм.

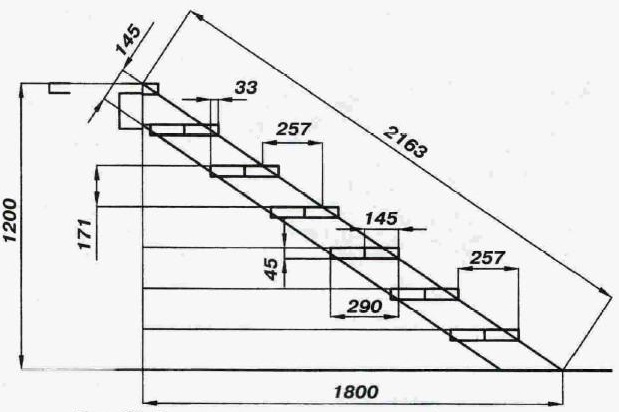

Расчет размера лестницы

Лестница с высотой 3300 мм будет иметь два марша.

При расчете ширины марша из ширины лестничной клетки (3000 мм) вычитается промежуток между маршами (100 мм) и затем остаток делится на 2.

В резульате получается

(3000 — 100)/2 = 1450 мм

Высота марша равна высоте этажа (3300 мм) делённого на 2, т.е.

3300/2 = 1650 мм

Решено принять размер ступеней равным 150 x 300 мм , где высота ступени —(150 мм. Для определения числа подступенков в марше высота марша делится на высоту подступенка, т.е.

1650/150 = 11 шт.

При совпадении проступи верхней ступени с поверхностью площадки проступей будет на 1 меньше, чем число подступенков, т.е. 10. Таким образом, в каждом марше будет 11 подступенков и 10 проступей.

После определения ширины проступи лестницы (300 мм) и количества ступеней (10) определяется горизонтальная проекцию марша, его заложение, т.е. длина. При определении заложения ширина проступи умножается на число ступеней:

300 x 10 = 3000 мм

Предусматривается ширина площадки равной ширине марша (1450 мм).

По окончании вычислений на стенах по выполненному чертежу размечаются площадки, тетива и ступени. В нижней части стены отмеряется ширина площадок (по 1450 мм), а от них отмеряется ширина проступи (по 300 мм).

После этого с помощью отвеса и намелённого шнура по отметкам проводятся строго вертикальные линии. На уровне пола 1-го этажа проводится горизонтальная линия, от которой отмеряется 150 мм и проводится вторая горизонтальная линия, определяющая проступь 2-ой ступени, и т.д. Проверяется совпадение уровня последней проступи с уровнем пола площадки.

Из фанеры или досок изготавливается шаблон. С его помощью выполняется разметка тетивы, положение балок под площадку и бруска (лаги), укладываемого на уровне пола 1-го этажа. Опора тетивы лестничной клетки будет происходить на эти балки и брусок.

Габариты основных элементов лестницы

Все ступени в лестничном марше должны иметь одинаковую высоту и ширину. Иначе у идущего по лестнице человека будет сбиваться ритм хода, что может привести к падению и травмированию.

Ориентир для всех лестниц в вопросе высоты ограждения – это 90 см от ступеней до поручня

Нормативные требования к параметрам поручней

Если ступеней в марше больше трех, то поручень сбоку является обязательным элементом. Исключением являются небольшие уличные лестницы, которые примыкают к зданию. Но и при их проектировании целесообразней всего перила предусмотреть.

Если лестница в коттедже примыкает к стене, то многие хозяева предпочитают обходиться перилами только с одной стороны

Но в целом, количество поручней определяется шириной лестничного пролета:

• Один – для примыкающих к стене лестниц шириной до 1,25 м.

Для винтовой модели достаточно одно поручня, центральный несущий столб будет выступать в качестве второй опоры

• Два – для маршей в 1,25–2,5 метра.

• Три и более – для пролетов с шириной более 2,5 м.

Лестницы с тремя перилами встречаются лишь на очень широких лестницах в общественных учреждениях Если лестница будет устанавливаться в детсаду или иной организации системы дошкольного образования, то по СНиПам перила у нее должны быть подняты на высоту в 1,18–1,2 метра. Не помешает добавить в ее конструкцию и еще один поднятый над ступенями на 50–60 см поручень.

Требования к лестничным ограждениям в школах и детских садах отличаются от обычных норм

Все делается для того, чтобы ребенок не смог перебраться через парапет или пролезть сквозь балясины. Риск травм должен быть сведен к минимуму. И дополнительный низкий поручень только способствует этому.

Монтаж поручня вдоль стены производится на удалении от последней минимум в 4 см. В противном случае за него будет невозможно взяться рукой. Между балясинами (стойками) ограждения должно быть порядка 10–12 см. При большем расстоянии в промежуток может пролезть ребенок.

Высота поручня также зависит от общей длины лестницы

Помимо размеров элементов ограждения в СНиП есть и требования по прочности конструкции. Поручни не должны прогибаться или заваливаться под весом опирающегося на них человека. Минимальными нагрузками являются 30 кгс/м, но гораздо лучше, когда в проект заложены 100–150 кгс/м.

Перила должны выдерживать вес облокотившегося и даже вставшего на них человека

Если при обустройстве лестничного ограждения используется стекло, то оно должно быть максимально прочным. Оптимальный вариант – триплекс.

Стойки стеклянного парапета держат и полотно из стекла, и поручни

Общие правила проектирования ступеней

Высота поручня – это расстояние от верхней плоскости ступени до верхнего края самого поручня

Согласно СНиПам на лестницы:

• Ступеней в лестничном марше должно быть от 3-х до 18-ти.

Для удобства подъема/спуска рекомендуется делать их нечетное количество

• Их высота должна находиться в пределах 15–22 см (оптимальным считается диапазон 16–19 см).

Размер подступенка зависит от уклона лестницы и ширины проступи

• Все ступени в проекте следует закладывать единого размера.

Отклонения в пределах одного пролета не должны превышать пяти миллиметров

• Ограждение и перила поверх него должны быть непрерывными.

Поручень выполняется по бесшовной технологии, чтобы рука по нему скользила без сопротивления Требования СНиПов на лестницы для улиц и помещений отличаются только в вопросе эксплуатационных характеристик используемых материалов. Но нормы по высоте во всех случаях одинаковы.

Высота ступеней не зависит от типа лестницы, а вот высота ограждения определяется предназначением парапета

Как рассчитать глубину ступеньки лестницы

Хорошая лестница – это правильное сочетание элементов, которые в комплексе делают конструкцию надежной и привлекательной.

Поэтому к созданию чего-то подобного нужно подходить основательно, правильно рассчитывая все составляющие, продумывая, каким будет результат.

Например, нужно выполнить расчет глубины ступеньки лестницы, ГОСТ в этом поможет.

Все лестницы массового изготовления производятся по ГОСТам, учитывая тип конструкции.

К их расчетам и проектированию допускаются сотрудники определенного уровня квалификации.

Поэтому стоимость такого решения будет высокой, а значит, потребуется немалый бюджет, чтобы реализовать задачу.

Неудивительно, что многие стараются сэкономить, стараясь выполнить расчеты, изготовить лестницу самостоятельно, учитывая все нормы, СНИПы, ГОСТы.

Лестница – это безопасность жильцов и гостей, а также привлекательность интерьера.

Если подойти к ее изготовлению недобросовестно, можно получить некачественный итог, результатом которого могут стать травмы, ужасный внешний вид.

Лестница может быть изготовлена из дерева, металла, бетона. Часто встречаются комбинированные конструкции. Как правило, это сочетание древесины и металла.

Параметры

Глубина ступеньки лестницы – что это? Если возникают подобные вопросы, стоит разобраться в нюансах строения конструкции.

Итак, нам потребуется учесть такие параметры:

• проступь – глубина ступеньки;
• подступенник – высота ступеньки – расстояние между ступеньками;
• ширина проступи;
• количество ступенек.

Проступь и подступенник

Практическим путем получена формула, позволяющая создать безопасную и удобную конструкцию. Если ее упростить, можно получить такой формат:

A + B = 450 мм,

где A – расстояние между ступенями, B – глубина проступи.

Поэтому приведенные данные являются лишь ориентировочными.

При изготовлении конструкции лучше учитывать имеющиеся показатели, измерив физиологические возможности членов семьи.

Однако все же рекомендуется не сильно отступать от оптимальных ориентиров.

Даже имея очень длинные ступни, не стоит делать большой глубину проступи, поскольку это может сбивать шаг. Если же чрезмерно сузить ступеньки, будет усложнен спуск.

Если не получается увеличить глубину проступи, можно сделать нависание:

• 50 мм – железобетон;
• 30 мм – дерево.

Также можно убрать подступенники, что увеличит пространство для ног. Высота подступенника – еще один важный параметр. При низких проступях можно сбиваться, путаться, при высоких – быстро утомляться.

Ширина проступи

Параметр зависит от назначения, расположения и типа лестницы. В результате есть несколько видов лестниц:

• Стандартные. Используется для передвижения только одного человека, возможно перемещение груза.
• Широкие. На такой конструкции могут находиться два человека, прочность конструкции позволяет поднять самые громоздкие предметы.
• Расширенные. Увеличенный комфорт по сравнению со стандартными.

Число ступеней

Предварительно должны быть определены параметры:

• высота потолка;
• угол наклона;
• высота ступени.

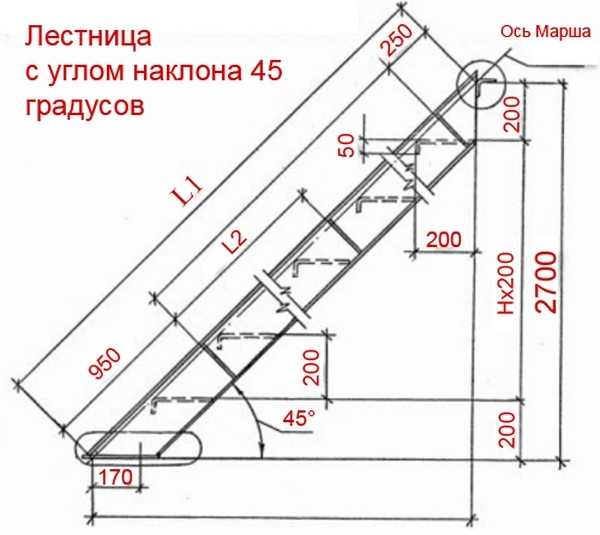

Стандартный угол уклона – 30–45 градусов. Менее – лучше использовать пандус. Свыше – придется спускаться спиной вперед.

Нужно разделить высоту потолка на высоту одной проступи, что позволит вычислить необходимое число ступеней.

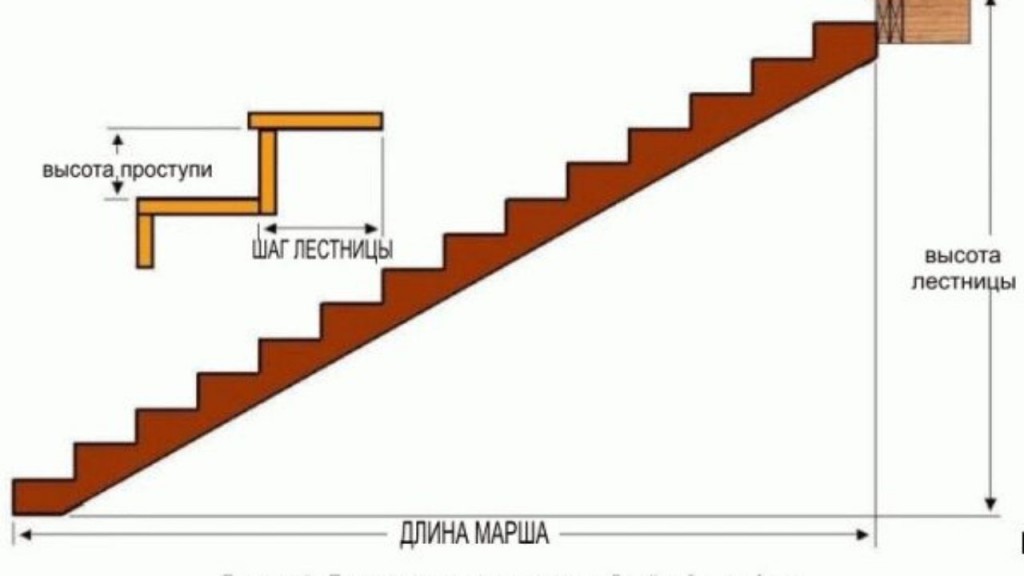

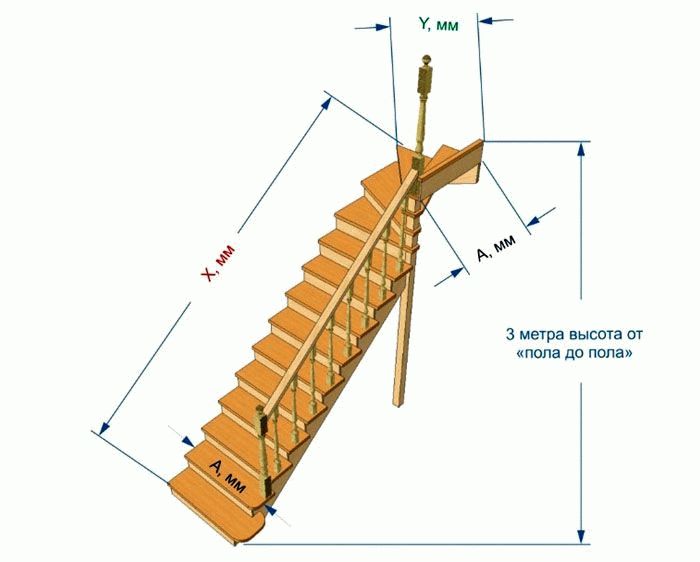

Длина марша определяется высотой потолка и углом наклона.

Разделив длину марша на число ступеней, определяется глубина проступи.

Длина конструкции

Получить этот параметр не составит труда, тем более для этого есть простой метод.

Число ступеней минус одна умножается на ширину или глубину ступеней.

При получении чрезмерного значения необходимо сделать поворотную конструкцию.

Стандартные данные

Ширина лестничного прохода по СНИП составляет 70 см. Однако для более комфортного перемещения параметр может быть увеличен вдвое.

На скорость перемещения влияет высота ступени. Поэтому важна середина – 120–200 мм.

Глубина ступеньки лестницы по СНИП – 250–300 мм.

Встречаются конструкции и с нестандартными параметрами, однако такие лестницы вполне могут привести к травматизму.

Поэтому лучше использовать стандартные решения, проверенные временем. Оригинальные варианты применяются тогда, когда стандартные использовать невозможно.

Их нельзя устанавливать в учебных заведениях, в общественных местах и на производстве.

Дополнительные рекомендации

Чтобы все параметры лестницы в частном доме соответствовали требованиям безопасности, нормам, следует выполнять качественное проектирование конструкции. В работе нужно руководствоваться советами специалистов. Любая допущенная неточность может быть чревата последствиями.

Поэтому нужно проявить максимум внимания, постараться учесть все нюансы, тогда обязательно получится достойный результат, которым смогут безопасно пользоваться и взрослые, и дети.

Инструкция для начинающих мастеров

Экспертами в области строительства надёжных лестничных конструкций неоднократно был отмечен тот факт, что новичкам лучше не экспериментировать с расчётами. Лучше всего полагаться на проверенные временем универсальные формулы, благодаря которым каждый человек сможет самостоятельно определить наиболее подходящие габариты будущей конструкции. Специалисты считают, что все показатели ступеней в общей сумме не должна превышать 60 сантиметров.

Чтобы правильно определить ширину ступенек, а также их количество, нужно действовать на основании стандартного примера. На первом этапе необходимо рулеткой измерить точную высоту потолков. В качестве примера специалисты берут показатель 2.6 метра. А межэтажное перекрытие занимает 36 сантиметров. Итоговая высота сооружаемой конструкции будет составлять общую сумму рассматриваемых ранее двух параметров ( м). Размер подступенков приравнивается к 18 сантиметрам. Чтобы не допустить ошибок, нужно определить итоговое количество ступеней. Для этого следует разделить высоту лестницы на 17 см.

Чтобы определить размеры проступи, нужно учитывать то, в какой именно сфере будет использоваться изделие:

• Для общественных зданий изготавливают менее громоздкие подступенки. Их размер может варьироваться от 13 до 18 см. Сама проступь существенно шире, чем в стандартных жилых зданиях (может достигать 35 сантиметров).
• Довольно часто лестничные конструкции изготавливают для частной недвижимости. Высота используемого подступенка должна составлять 14—26 см. А вот сама проступь может находиться в пределах от 23 до 27 см.
• В других помещениях. Параметры подступенка варьируются от 14 до 21 см, а ширина проступи — максимум 32 сантиметра.

Особое внимание нужно уделять оптимальному наклону конструкции. Определённых стандартов в этом случае не предусмотрено. Итоговый уклон лестницы должен быть основан на том, какое именно соотношение будет у проступи и подступенка. Основной упор приходится на максимальную и минимальную глубину ступенек. Более крупный спуск допустим только для чердачных лестниц.

Расчеты

Поднимаясь, человек тратит удвоенное количество энергии по сравнению с горизонтальным перемещением. Французский инженер Франсуа Блондель в XVII столетии вывел универсальную формулу для расчета ступеней, она актуальна и в настоящее время. Двойная высота подступенка увеличенная на проступь равна усреднённому значению длины человеческого шага, его величина от 600 до 640 мм, то есть 2a+b=600. Иногда используют упрощенную формулу: a+b=450±20 мм. Она также называется формулой безопасности.

Чтобы нога полностью ступала по лестнице, проступь делают шириной от 20 до 32 см, с высотой подступенка от 10 до 16 см, оптимальное соотношение 2 к 1. Увеличение или уменьшение проступи создаст трудности при подъёме и спуске. Когда конструкция не позволяет сделать проступь оптимальной ширины, делают «нависание» верхней ступеньки над той, которая ниже, размер не больше 5 см.

Угол наклона выбирается из доступного пространства. Чем он больше, тем меньше места занимает лестница. Интервал 23-37о. Когда подъём меньше 23о устанавливают наклонную площадку, а если свыше 45о, то резко затрудняется спуск.

Чтобы рассчитать, сколько будет ступеней, надо знать высоту этажа и угол наклона. Первый параметр определяется из разницы отметок от верхнего этажа до уровня пола, сюда включается толщина перекрытий и «одежда» полов. Например: на полу первого этажа лежит плитка, а на втором паркет, который уложен на лаги. Соответственно в расчеты включается каждый слой. Чаще всего применяется высота этажа от 2,7 до 3,3 метра с шагом кратным 3. Тогда расстояние от потолка до пола составит 2,4 метра. Это даёт возможность легко рассчитать лестницу, где каждая ступенька будет отвечать требованиям предъявляемым формулой безопасности. При нестандартной высоте, величина подступенка получится дробной. Остаток закладывают в нижнюю фризовую ступень, делая рядовые с одинаковой высотой. Угол наклона определяется из конструктивных особенностей объекта и места расположения лестницы. Зная, как она расположена на объекте и расстояние между этажами, число ступеней можно вычислить графическим методом, затем, с использованием формулы безопасности определить ширину проступи. В масштабе изображается марш и соизмеряется с высотой этажа.

Если сделать различную высоту рядовых ступеней, то это может привести к последующим травмам во время спуска. Большинство людей, передвигаясь по лестницам, не смотрит под ноги, так как они в основном одинаковы. А тут, при спуске, человек ожидает найти ступеньку, производится перенос веса тела на ногу, но она не находит ступеньку. Из-за 2 см можно свалиться с лестницы. Поэтому удобная высота ступени лестницы отнюдь не надуманная величина.

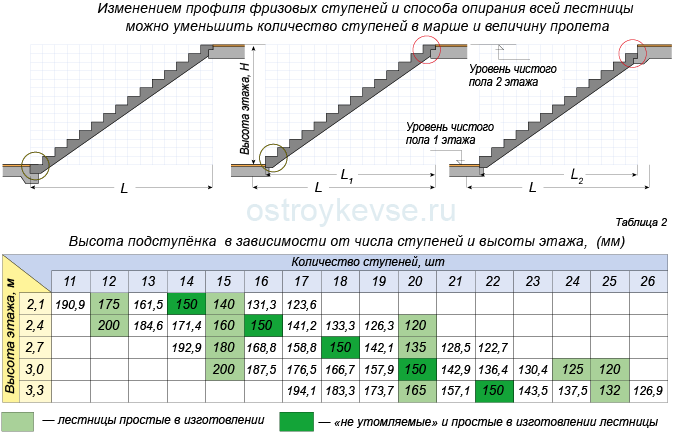

Когда высота этажа отклоняется от стандартов, чтобы высота ступеней получилась одинаковой, правила допускают занизить уровень этажной площадки против уровня пола всего этажа. Лучше всего обойтись без порожка, выравнивание делать как пандус. Это будет практически не заметно, так как уклон составит несколько миллиметров. Если на площадке есть двери, то один из вариантов оборудовать полы порогом, допусти в соответствии с нормами.

Иногда, при строительстве частных домов, под лестничные марши выделяется мало места, тогда застройщики уменьшают ширину проступи. Среднестатистическому человеку становится тяжело перемещаться по такой конструкции. Чтобы рассчитать оптимальный размер ступеней применяют графический метод. Он основан на усреднённой длине шага человека, которая по горизонтали около 62 см. Без затруднений он может поднять ногу не выше половины этого значения приблизительно на 31 см. Суть очень проста: на оси по горизонтали откладываются «шаги», по вертикали их половинки. Затем наносится сетка. Выбирая наклон лестницы в соответствии с правилами, сразу видна ширина и высота ступеней.

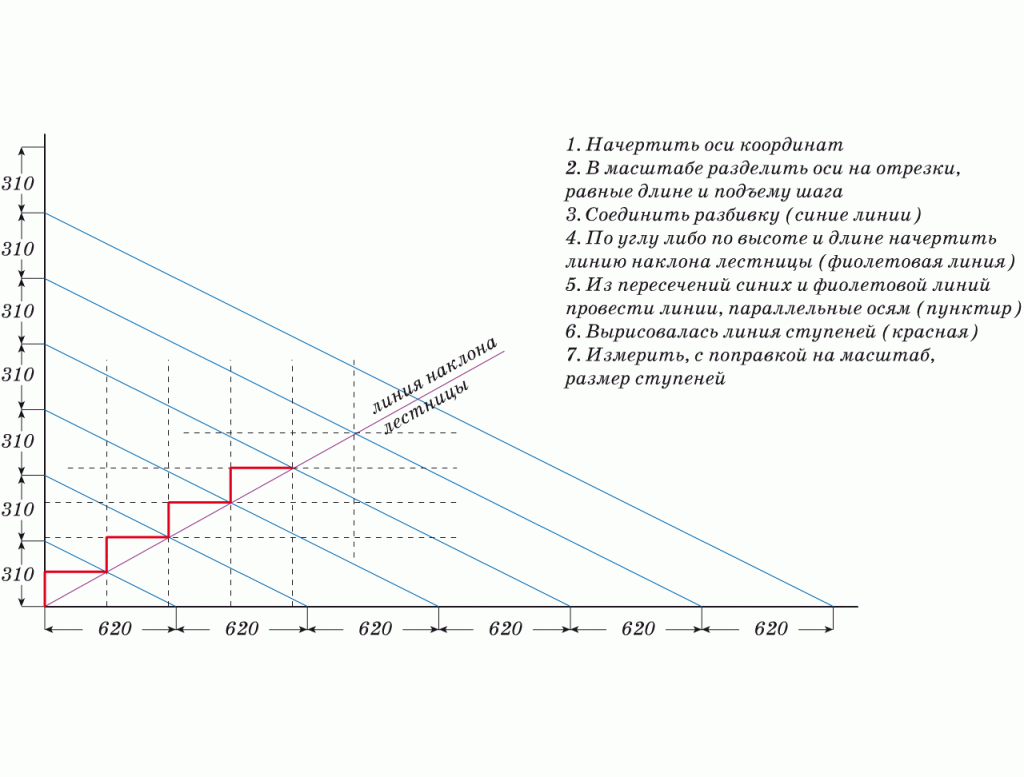

Используя формулы или графический способ нетрудно рассчитать параметры лестницы. Главное соблюдать стандарт, учитывать критерии удобства и безопасности.

Как правильно рассчитать площадь лесенки

От формы межэтажного уровня может меняться размер площади. В зависимости от этого площадь может быть П – образной или Г – образной формы. Если лестница не помещается в проем, то можно нижнюю часть конструкции переместить или немного сместить. В результате пролет станет нормальным и оптимальным.

Оптимальный угол наклона

Наклон лестницы должен быть под углом от 22 до 40 градусов. Можно сделать крутую лестницу, но она будет опасной и неудобной. Если же у вас угол меньше 22 градусов, необходимо соорудить пандус. При этом он займет прилично места. Угол наклона в 45 градусов и больше возможен для приставных лестниц, которые ведут на чердак. Поэтому вам необходимо как можно точнее определиться с углом наклона.

Удобней всего нанести схему будущего сооружения на миллиметровую бумагу. Нанесите две перпендикулярные линии. Одна обозначает – высоту этажа, другая – проекцию лестницы. Потом соедините эти линии третьей, так чтобы получился треугольник. Вот эта третья линия будет обозначать тетиву конструкции. И при помощи транспортира вы сможете измерять точно угол наклона будущей модели.

Формула лестничного марша

Существует несколько вариантов расчета лестничного марша. Рассмотрим один из них. Он называется формулой удобства. Итак, А-В=13 см, где А – ширина проступи (25-30 см), В – высота подступенки (14-20 см). При расчете лестничного уклона марша необходимо, чтобы расстояние любой ступени лестницы к потолку было не меньше 2 метров. Не стоит делать лестницу крутой, она автоматически становится неудобной. Выбирая тип и параметры лесенки, не стоит забывать о размерах дома.

Как вычисляют расстояние между ступенями

Лестница состоит из площади и маршей. Основными элементами марша – проступь и подступенек. Проступь – горизонтальная плоскость двух ступенек, подступенек – расстояние между поверхностями соседних ступенек. Количество ступенек считается следующим образом: Необходимо общую высоту разделить на высоту подступенка. К примеру:

— высота лестницы – 280 см; количество ступеней – 14. Результат: 280/14=20 ступеней. Потом 280/20=14 см – это и есть высота подступенка.

Для расчета положения первой ступени, нужно из общей высоты вычесть высоту подступенка. А вот положение второй проступи вычитаем высоту подступенка от расстояния между первым этажом до первой проступи. После процесса вычисления, отмечаем это все на схеме.

Размеры стандартных ступеней

Выбор размера ступени зависит от общего количества проступей, длины лестницы. Ширина проема для одного человека должна быть – 0,7 м. Время и силы, которые человек будет тратить при подъеме или спуске по лестницы напрямую зависит от высоты ступени.

Если ступеньки низкие, то лестница получается длинной и не компактной. Высокие проступи делают сооружение неудобным и некомфортным. Среднее значение высоты ступени должно быть от 12 до 20 см. Глубина ступеней должна соответствовать значению от 28 до 30 см. Все перечисленные размеры ступеней выбираются с учетом безопасного и комфортного передвижения.

Шаг прямой лестницы

Стоит помнить, чтобы размеры лестницы полностью подходили под отведенную площадку. В процессе эксплуатации лестница должна быть надежной. При проектировании конструкции нужно помнить, что есть зависимость от ширины проступи и высоты ступени. Параметры лестничной конструкции должны ориентироваться на человеческий шаг. Среднее значение варьируется от 30 см до 60 см.

Если вы будете опираться на эти параметры, то ваша лестница получится максимально безопасной и удобной в пользовании. Стандарты проступи, рассчитанные на ступню взрослого человека. Итак, сначала выполняется замер проема, потом рассчитывают количество ступеней. Рассчитав длину проступи и умножив ее на значение ступенек, получаем длину лестничной конструкции.

Смотрите также:

Углы наклона и ступени

Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.

20-45 градусов – это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.

Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.

Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.

Как рассчитывать наклон?

Лучше всего рассчитывать по длине шага взрослого человека во время спокойной ходьбы по ровной плоскости. Наклон отдельных маршей следует рассчитывать отдельно исходя из числа ступенек и их высоты. При наличии готового проекта определить уклон элементарно. На схеме возможно посмотреть, какие подойдут для применения, а какие станут нежелательными.

Как говорили, идеальная высота 150-180 миллиметров, ширина 280-300. Если применять эти стандарты, то можно пользоваться формулой 2х у 580/660 мм, где х это высота ступеней, а у ширина. Если ступеньки менее 145 миллиметров, то применяется формула х+у. В формулах используется ширина, приравненная размеру стопы среднего человека, высота, соответствующая длине шага. Подведя итог, можно сказать, что чем ниже готовая ступень, тем более широкой ее нужно делать и наоборот.

Бетонные лестницы в частных домах, лестницы из бетона

Простой онлайн калькулятор поможет точно рассчитать все требуемые строительные материалы для бетонной лестницы на второй этаж. Начните расчет прямо сейчас!

Бетонная лестница своими руками

Изготовление лестницы из бетона нужно начать со сборки опалубки. Опалубка для бетонной лестницы собирается из фанеры или обрезной доски покрытой заранее краской (рубероидом или пленкой), для того, чтобы исключить впитывание воды из бетона. Опалубка может быть изготовлена для всей лестницы сразу или для каждой ступени в отдельности, но тогда занимает намного больше времени. Ваша опалубка должна исключать различные щели и выемки. Лучше всего для опалубки лестницы из бетона использовать саморезы диаметром 3,5 мм, иначе гвозди будет сложно удалять при демонтаже. После сборки опалубки потребуется собрать армирующий каркас. Армирующую сетку можно скреплять при помощи вязальной проволоки и крючков, но можно и использовать сварочного аппарата. Расстояние между арматурой прутков и нижней часть опалубки 3 см, для того, чтобы соблюдать это расстояние используйте специальные пластиковые фиксаторы. Перед заливкой бетон необходимо тщательно перемешать и заливать лестницу сверху вниз. Некоторые строители рекомендуют добавить щебень фракции 10-20 мм в бетон — это уменьшает риск вытекания бетона и делает конструкцию лестницы менее подвижной. Выравниваете раствор при помощи мастерка и накрываете поверхность бетонной лестницы пленкой из полиэтилена, чтобы бетон набрал требуемую прочность. Для полного высыхания монолитной бетонной лестницы потребуется около 3-4 недель при комнатной температуре. Для заливки лестниц рекомендуется использовать бетон марки М200 В15.

Калькулятор стройматериалов бетонной лестницы

Калькулятор бетонной лестницы позволит вам получить точные расчеты по объему требуемого бетона, по количеству арматуры в метрах и килограммах, а так же угол наклона бетонной лестницы для вашего дома. И автоматически рассчитает высоту и глубину бетонных ступеней для лестницы.

Чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Оптимальный угол наклона прямой бетонной лестницы в пределах 30 – 36 градусов.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

• глубина ступени – 25-40 см;
• высота подступенка – 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Инструкция расчета своими руками: на что обратить внимание

Лестничная конструкция может включать в себя дополнительные элементы. Здесь можно отметить следующие детали:

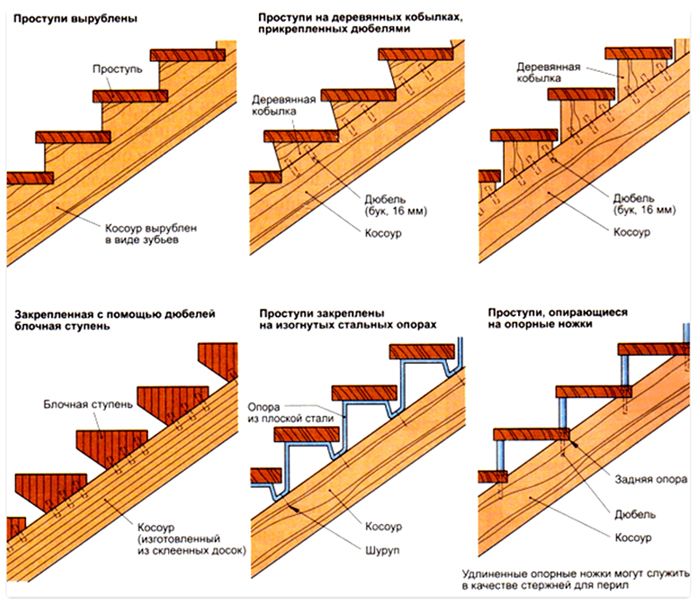

1. Косоур представляет собой балку, на которую устанавливаются ступени. Во время спуска или подъема по лестнице именно косоур берет на себя всю нагрузку. Поэтому косоуры должны быть прочными и надежными.
2. Тетива является несущей балкой. Она отличается от косоура отсутствием отверстий для монтажа ступенек. Проступи соединятся с балкой торцом. Для установки проступи к тетиве можно использовать бруски или сделать фрезером специальные выемки. Если речь идет о самостоятельном изготовлении лестничной конструкции, то тетива намного проще, чем косоур.
3. Ступень – элемент лестничной конструкции, который состоит из подступенка и проступи. Подступенок – вертикально расположенная под ступенью доска. Проступь – горизонтально расположенная доска. Стоит отметить, что лестничная конструкция может не иметь подступенков. Особенно это актуально для конструкций на тетивах.

Итак, лестница на тетивах намного проще в изготовлении. А вот конструкция на косоурах отлично противостоит высоким нагрузкам.

Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

• H — высота лестницы — как правило определяется высотой этажей Вашего дома
• D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
• A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера
