Как осуществить монтаж водосточной системы своими руками

Виды водостоков

Наиболее популярны системно проработанные металлические или пластиковые водостоки промышленного изготовления от российских и зарубежных поставщиков. Обилие всевозможных решений для сопряжений, переходников, креплений, легкость монтажа, возможность установить такой водосток своими руками обеспечивает им стабильную популярность среди покупателей. Несомненным достоинством также является прозрачность формирования цены, так как имеется поэлементный прайс на все составляющие системы. Оценить приблизительные затраты для покупки всех необходимых материалов для монтажа водостока для крыши доступно каждому желающему.

Как установить водосток после завершения строительства крыши: популярные методы монтажа

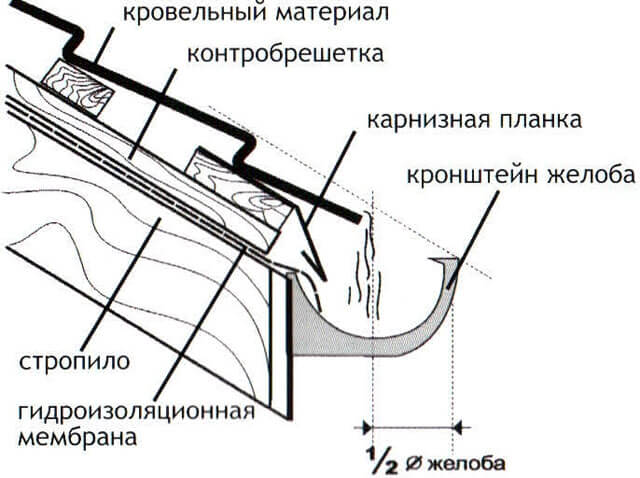

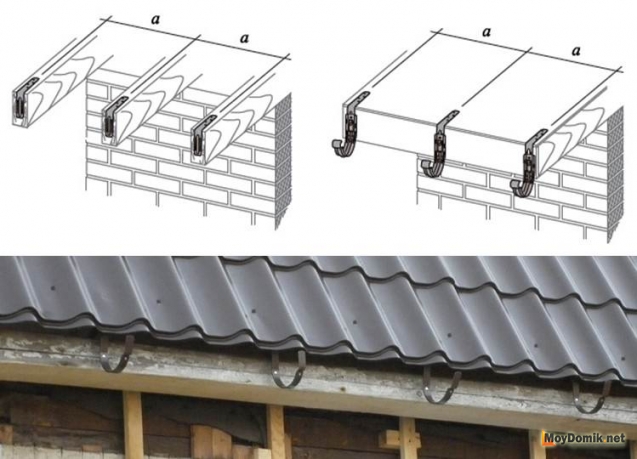

Крепление к стропилам

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Монтаж водостока производится в несколько этапов

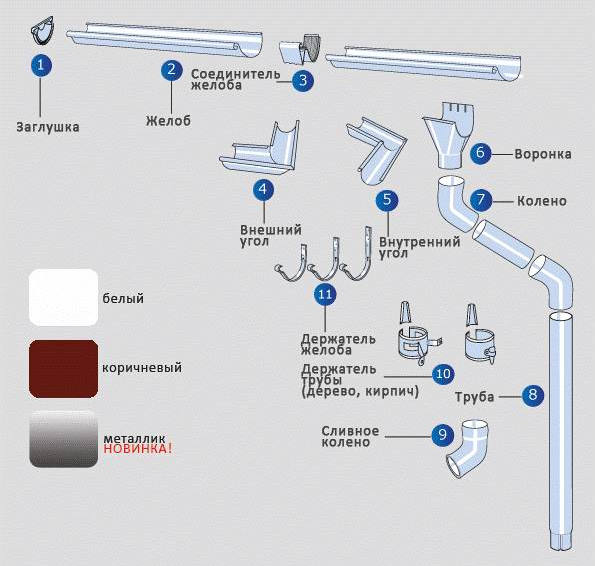

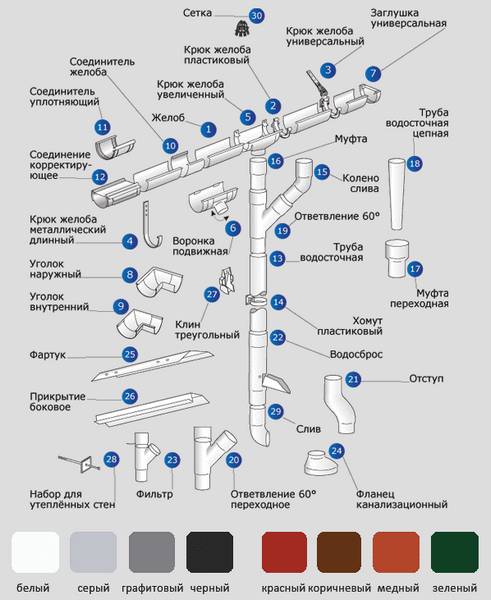

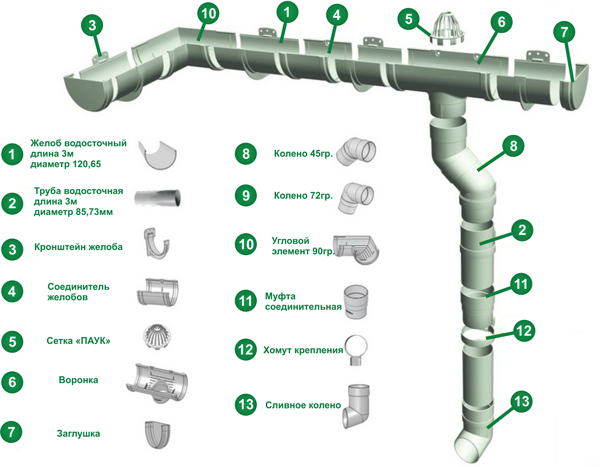

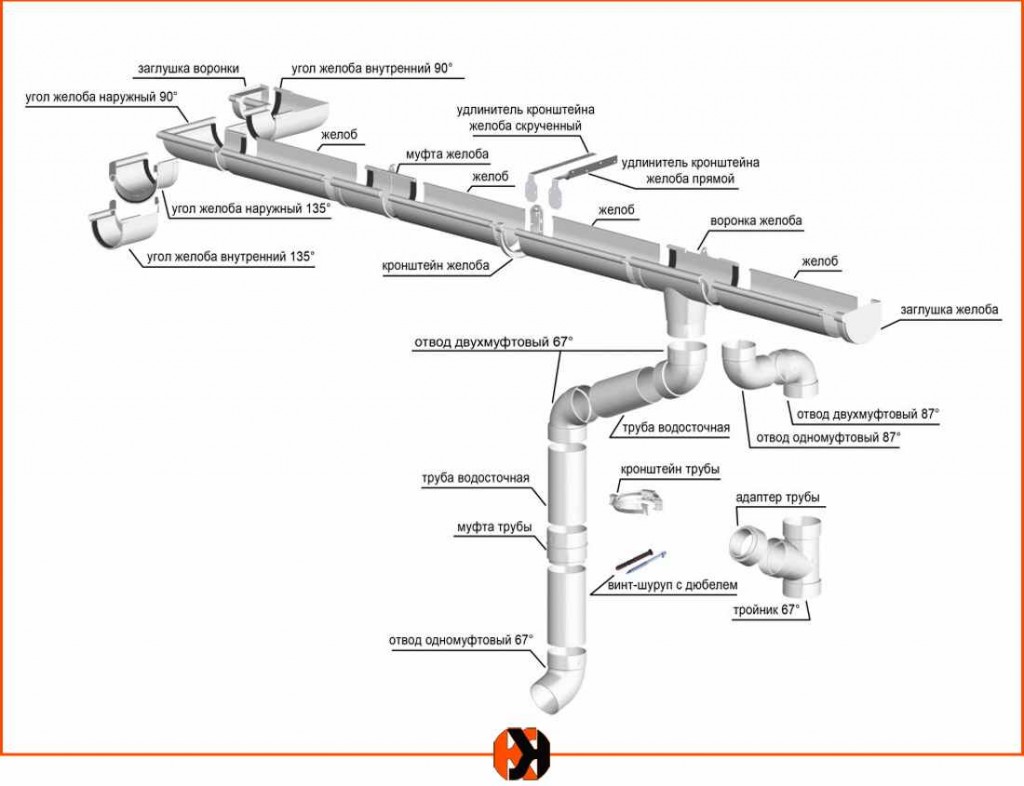

Схема сборки водостока.

1. В первую очередь, как подсказывает инструкция, устанавливаются горизонтальные элементы водосточной системы (желоба, сливы). Для того чтобы избежать выхода воды в местах, не предназначенных для этого, на определенных участках крепятся специальные заглушки. Все элементы желоба соединяются предназначенными для данной цели переходниками. В окончании конструкции устанавливается слив.
2. Далее монтируются вертикальные компоненты водостока (трубы). Они прикрепляются к стене здания с помощью особых держателей и хомутов. Все вертикальные элементы водосточной системы монтируются сверху вниз.
3. В последнюю очередь устанавливается дренажная система.

Зачем нужны водостоки?

Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.

Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.

Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.

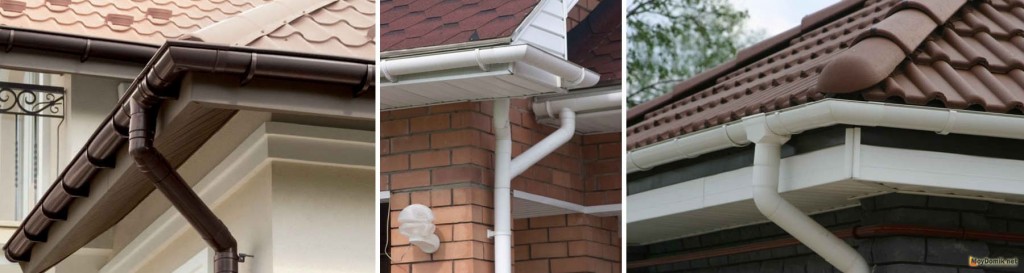

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные cиcтемы, изготовленные из современных ударопрочных и стoйких к воздeйствию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимepным защитным пoкрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.

Caмые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Как сделать самодельные кронштейны для водостока не хуже заводских

При оборудовании кровли водостоком, стоимость кронштейнов в общей сумме затрат на систему, не является существенной. В большинстве случаев, самодельные кронштейны для водостока изготавливаются, и другие элементы водостока сделаны своими руками.

Исходя из формы самих водостоков – круглые или прямоугольные (выполненные уголком), существуют различные методы изготовления кронштейнов.

Общими для всех видов являются следующие требования:

• механическая прочность, позволяющая выдерживать вес намерзшего льда;
• коррозионная защита для металлических кронштейнов;
• стойкость к ультрафиолету и допустимое использование при отрицательных температурах воздуха;
• устраивающий хозяина внешний вид;
• возможность изготавливать их мелкой серией.

Кронштейны для водостоков круглой формы

Для их изготовления потребуется металлическая полоса толщиной 2-3 мм, и шириной 20-30 мм. Если приобретенный материал ржавый, его необходимо очистить от шелушащейся ржавчины и грязи до изгибания и сверления отверстий любым доступным методом – УШМ, шлифмашинка, насадкой для очистки от ржавчины, вручную.

Для мелкосерийного изготовления изготавливается оправка по следующим параметрам – металлическая труба совпадающая по диаметру с водостоком приваренная к металлической пластине, жестко закрепленной на верстаке.

Также потребуются тиски, отрезная шлифмашинка, дрель со сверлами диаметром 4,5 мм и 6-7 мм (для раззенковки), молоток, напильник для обработки краёв.

Принцип изготовления – зажатую одним концом полосу оборачивают вокруг укрепленной трубы, до появления полукруга. В зависимости от жесткости и толщины стали, при получении полукруглого профиля, можно подогревать металлическую полосу газовой горелкой.

После получения полукруга, отмеряют необходимую для крепления к стропилам часть 20-30 см, отрезают от полосы и загибают под нужный угол в тисках, используя молоток. Остается просверлить отверстия под шурупы 3-5 штук по центральной оси симметрии полосы, и раззенковать их.

Получившийся кронштейн необходимо покрасить, или защитить термоусадочной пленкой, стойкой к ультрафиолету, требуемого размера и цвета.

Кронштейны для круглых вертикальных водостоков потребуют изготовления двух полукруглых хомутов, с отгибами по краям для стягивания трубы. Если требуется крепление таких кронштейнов с выносом, к одному из полухомутов, приваривают гайку м8, м10, и дюбелями с соответствующей резьбой, крепят к стене.

Кронштейны для водостоков прямоугольной и угловой формы

Кронштейны для водостоков прямоугольной формы еще проще в изготовлении, и позволяют обойтись надежными тисками и молотком. Если крепеж водостока планируется вытяжными заклепками, то отверстия диаметром 5 мм, лучше сделать на не согнутой полосе. Это необходимо потому, что после придания ей нужной формы, работать на сверлильном станке или дрелью, будет уже не так удобно.

При наличии минимальных слесарных навыков и минимума инструмента, можно изготовить кронштейны для крепления водостока, по некоторым параметрам, превосходящие заводские.

Например, частично спрятать канал под стропила, чем снизить вероятность его отрыва сходящим снегом, или сделать их на петлях, для убирания на зиму под стропила, покрасить в отличный от водостока цвет.

Проведение расчетов для комплектующих системы

Установка водосточной системы должна начинаться в обязательном порядке с подсчетов количества комплектующих, а главное — с вычисления диаметра труб и водосточных желобов. Неправильно выведенный диаметр системы либо не сможет отводить тот объем воды, который будет сходить с определенной крыши, либо справится с задачей с лихвой, но обойдется мастеру неоправданно дорого.

Итак, что касается диаметров водосливных труб и желобов, то здесь пользуются следующими принципами расчетов:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• Для крыши с суммарной площадью скатов до 50 м2 применяют трубы сечением 75 мм и водосточные желоба сечением 100 мм;
• Для крыши площадью от 50 м2 до 100 м2 используют трубы диаметром 87 мм и желоба сечением 125 мм;
• Для крыши, площадь которой превышает 100 м2 актуально применение труб диаметром 100 мм и водосточных желобов диаметром 150 мм.

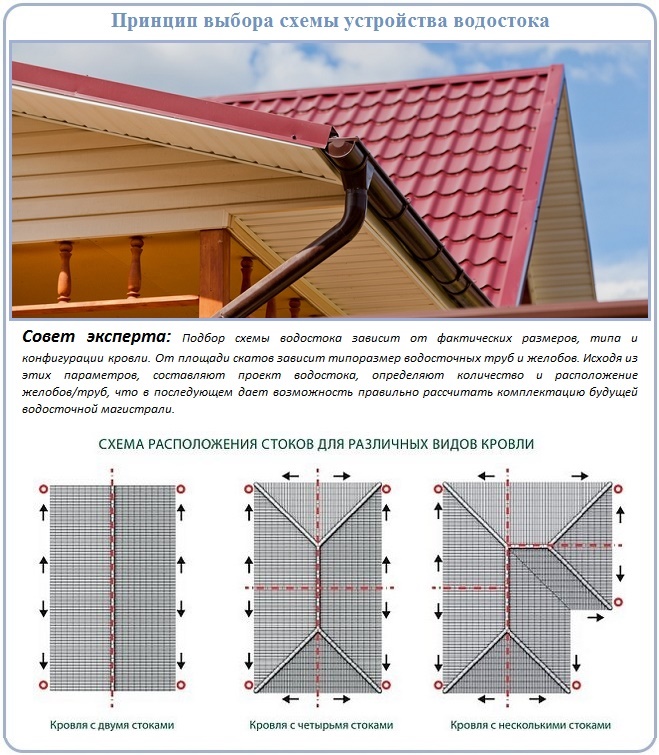

Важно: если крыша многощипцовая или вальмовая, то сечение желоба и трубы подбирают по площади большей части (крыла) крыши.

Определяем количество вертикальных труб

Здесь все предельно просто. Так, установка водостоков на крыше требует, чтобы на каждые 100 м2 площади крыши приходилась одна водосточная труба. Поэтому если наша предполагаемая кровля имеет площадь 120 м2, то для нее потребуется уже две водосточные трубы, которые будут расположены по двум углам дома. Что касается приемных воронок, то их приобретают в том количестве, в котором определено количество вертикальных стоков. В нашем случае будет 2 водоприемные воронки.

Тут же определяем и количество хомутов для вертикальных линий. Их располагают на таких точках:

Рекомендуем к прочтению:Мягкая кровля своими руками. Технология монтажа

• Между трубой и сливным коленом;
• Между стыками вертикальных труб;
• Между отливом и трубой.

Итого получаем 5 хомутов для одной вертикальной линии. Для двух — 10 хомутов.

Определяем количество желобов

Для расчета количества желобов для предполагаемой двухскатной крыши нужно определить длины обоих карнизов. В нашем случае они будут равны по 9 м каждый. И если исходить из того, что каждый желоб имеет длину 3 м, то в нашем случае нам понадобится 3 желоба на один скат. Соответственно, 6 желобов для двух скатов крыши.

Важно: если крыша вальмовая и имеет 4 ската, количество желобов рассчитывают, исходя из длин всех четырех карнизов. При этом угловые карнизы приобретаются в количестве углов на крыше. Для вальмовой это число будет равно 4.

Что касается количества кронштейнов, то их рекомендуют располагать на равном расстоянии друг от друга. При этом расстояние должно быть примерно 70-90 см, но не более. В нашем случае при длине карниза 9 м мы используем 10 кронштейнов на один карниз. Соответственно 20 кронштейнов для двух карнизов.

Совет: чем тяжелее материал системы водоотведения, тем меньшим может быть расстояние между крюками. Здесь можно снизить его до отметки 50-60 см. Соответственно их количество на длину карниза 9 м увеличится до 20 шт.

Замки подбираются в том количестве, в каком насчитано количество соединений между желобами. В нашем случае это число 4 (по 2 с каждой стороны крыши).

Определяем количество колен

Правильный монтаж водосточной системы своими руками не будет полноценным, если мастер не определит количество колен для системы. Колена приобретают по 2 шт. на одну воронку. Значит, в нашем случае, всего колен потребуется 4 шт. При этом потребуется и 2 отлива для оформления отведения воды в грунт или ливневую канализацию.

Рекомендуем к прочтению:Монтаж сливной системы для крыши своими руками

Большее количество колен приобретается в том случае, если фасад дома имеет сложную конфигурацию и требуется формировать его обход. В этом случае необходимо подсчитать количество изгибов по фасаду на протяженности вертикального стока.

Важно: монтировать водосливную коммуникацию нужно еще на этапе обустройства обрешетки под кровельное покрытие. При этом желательно, чтобы система была нанесена на проектный чертеж.

С чего начать работы по монтажу: расчет диаметра желобов и труб

В рамках расчета требуется определить полезную (эффективную) площадь самого большого ската. Это обусловлено тем, что вычисления ведутся по максимальной площади. Для прямоугольного ската действует такая формула: S = (A + B/2) · C, где A – длина горизонтальной проекции короткой грани ската, B – высота крыши, C – длина ската. Для почти плоских кровель с уклоном до 10° допускается использовать формулу S = A · C.

Расчет количества элементов водостока

Чтобы установка водостоков не прерывалась из-за того, что не хватило какого-то элемента, и вам не пришлось переплачивать за лишние детали, необходимо заранее определить их количество. Для этого лучше нарисовать схему кровли с размерами. По ней будет удобнее рассчитывать все элементы системы. Как это сделать:

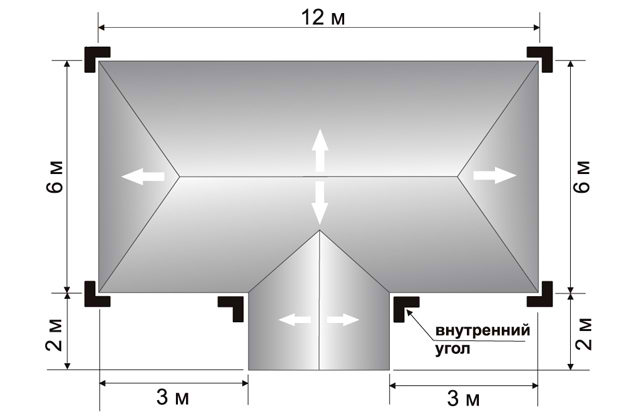

• Желоба. Средняя длина – 3-4 м. Нужно определить периметр кровли – это будет количество погонных метров желобов. Важно правильно распределить число желобов по каждой стороне периметра крыши. К примеру, для ската длиной 10 м потребуется 3 желоба – 4, 3 и 3 м, а для 6 м – 2 по 3 м. При распределении важно учитывать: чем меньшей точек соединения, тем лучше.

• Поворотные углы. Необходимо подсчитать количество наружных и внутренних углов кровли. Это и будет число поворотных элементов. Нельзя забывать про углы 135°, которые иногда встречаются в конфигурации крыш.

• Водосборные воронки, соединители, заглушки. Для всех торцов нужно предусмотреть по заглушке, для всех стыков желобов, в том числе с другими элементами – соединители, для оттока воды – водосборные воронки. Важно, чтобы между двумя соседними элементами было не более 20 погонных метров.

• Кронштейны. Их количество определяют с учетом максимального расстояния между двумя элементами 50-60 см. Важно добавлять по одному кронштейну рядом с углами, воронками, заглушками и местами соединений.

Установка водостока часто сопровождается монтажом снегозадержателей. Они защищают желоба от снега, сползающего зимой со скатов. Они бывают разных видов, которые отличаются эффективностью, назначением для крыши определенного типа и технологией монтажа.

Советуем изучить подробнее: «Рекомендации по выбору снегозадержателей: виды, преимущества и недостатки конструкций. Обзор производителей».

А также: «Расчет количества снегозадержателей на крышу».

Правильный монтаж водостока

Давайте рассмотрим те позиции технологического процесса, которые повлияют на качество конечного результата. То есть, будем идти по схеме монтажа, указывая на самые тонкие моменты и нюансы.

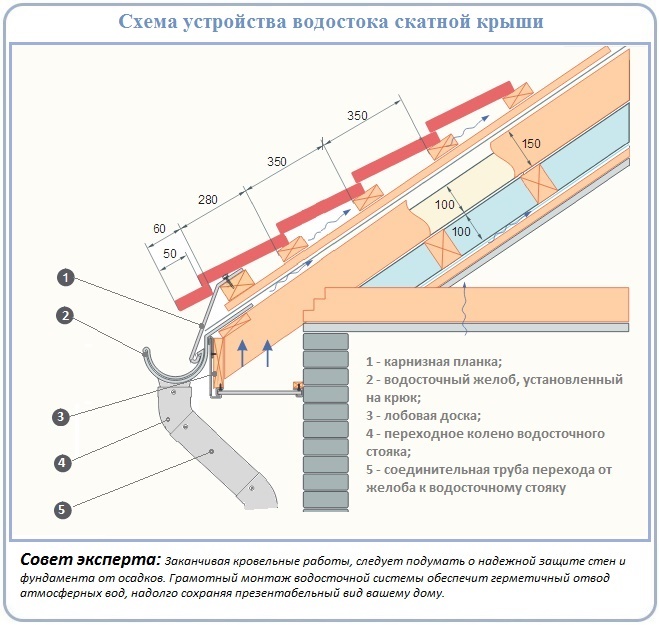

Итак, идеальный вариант, когда монтаж водостока проводится до установки кровельного материала. Именно так можно будет избежать некоторых непредвиденных сложностей. Ведь желоба обычно крепятся или к стропильным ногам, или к лобовой планке, или к обрешетке. И если лобовая доска в конструкции кровли отсутствует, а под кровельным материалом скрыта обрешетка, то остается один лишь вариант – монтаж кронштейнов на стропила. И здесь придется изворачиваться, чтобы выставить желоб таким образом, чтобы он своей серединою попалпрямо под карниз. Проще будет сделать наоборот – попасть краем кровельного покрытия посередине желоба.

Теперь перейдем к определению отличий монтажа металлического и пластикового востока. Начнем с температурного режима.

• Пластик можно укладывать под кровлю только при температуре не ниже +5С.
• Температура монтажа металлического водостока зависит от защитного нанесения, которое покрывает плоскости элементов. Если это пурал, то монтаж можно проводить при -15С, пластоизол при +10С, если это керамическое напыление, то при -10С.

Инструкция, прилагаемая к комплекту водостоков, оговаривает точную величину угла наклона желобов. Так вот для металлических желобов угол составляет 2-5%, для пластиковых – 3-5%. При этом добавляется оговорка, что расстояние между вертикальными трубами водостока не должна превышать 24 м. Если данный показатель превышает норматив, то угол наклона удваивается. Кстати, процентное содержание наклона определяется на один метр длины лотковой линии.

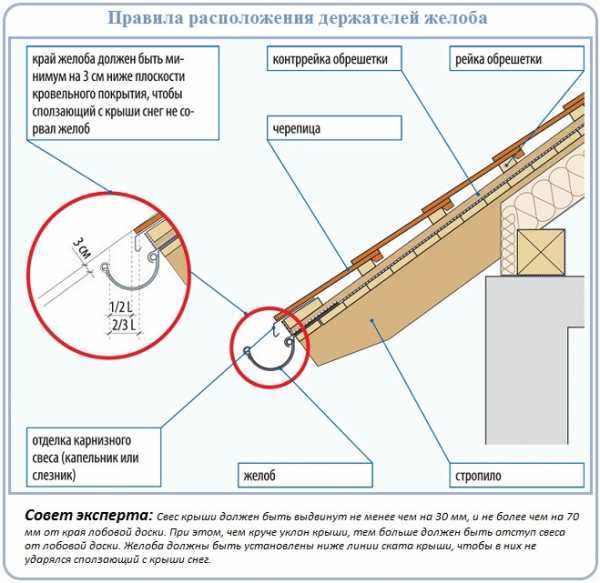

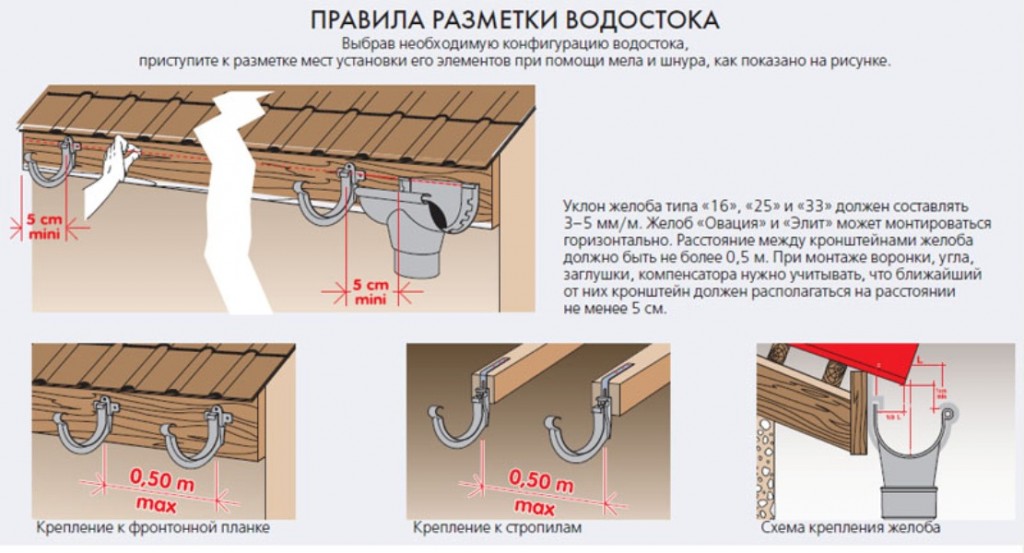

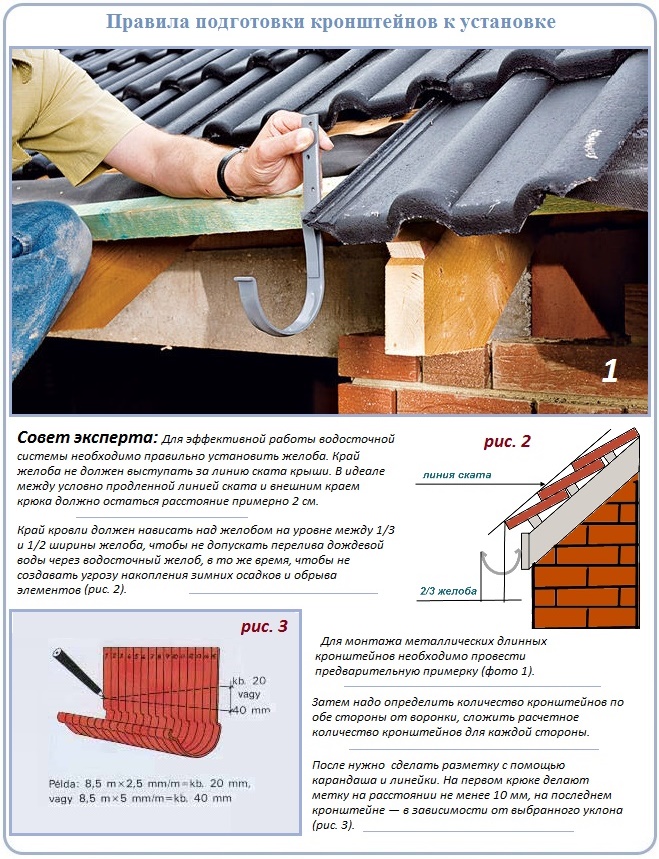

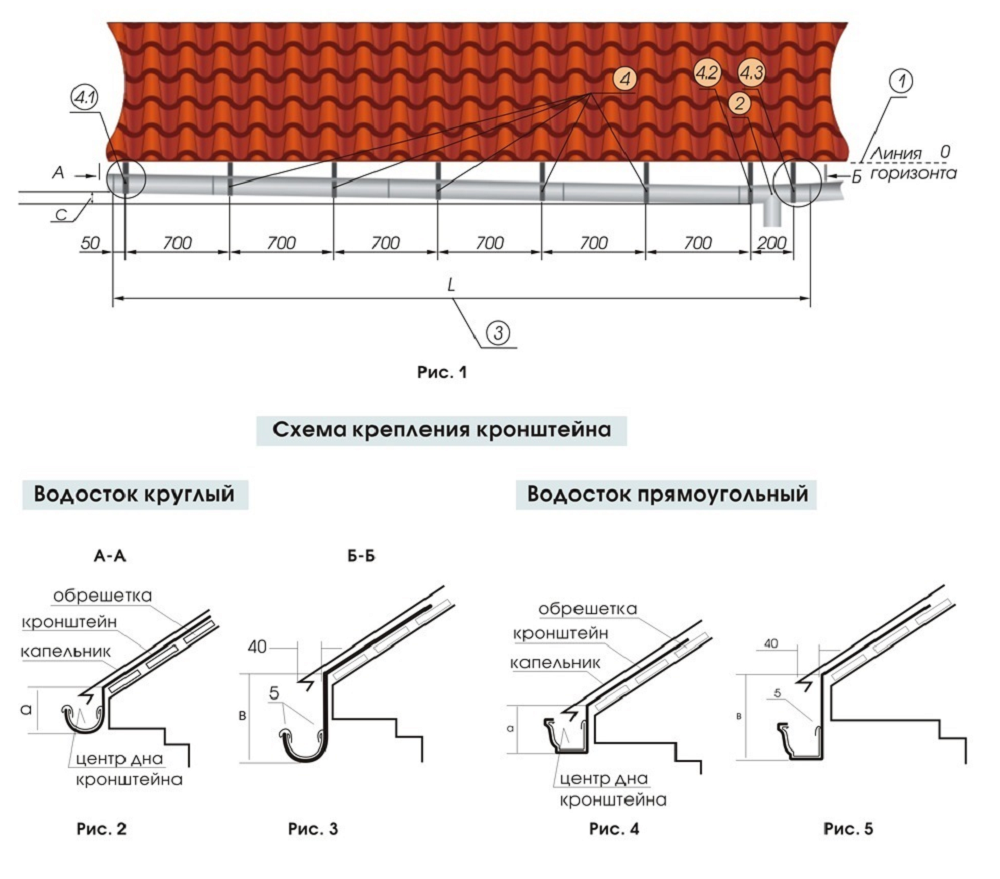

Что еще оговаривает инструкция? Очень важный момент касается мест монтажа кронштейнов под желоба. Выдержать точный правильный размер – это не создать условия появления провисов, где будет скапливаться вода. К чему это приведет, даже не стоит говорить. Так вот сначала необходимо установить два крайних кронштейна под желоба: один на самой высокой точке, второй на самой нижней. После чего производится монтаж между ними остальных элементов.

Необходимо отметить, что производители позаботились о том, чтобы правильно был проведен монтаж желобов. Для этого выпускаются два вида кронштейнов. Если монтаж производится на обрешетку, то используются длинные элементы, если на лобовую доску или стропила, то укороченные. Крепление производится саморезами. Необходимо учитывать тот факт, что расстояние между кронштейнами для пластиковых желобов не должно превышать полуметра, для металлических в пределах 60 см.

Внимание! От угла здания крайний кронштейн должен быть установлен на расстоянии 20 см.

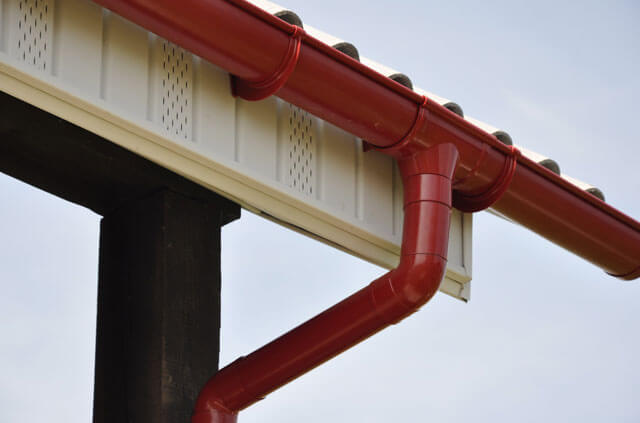

Обратите внимание на фотографию ниже. Здесь четко показано место правильного монтажа края карниза (инструкция это оговаривает). Точно показан правильный выступ и высота посадки желоба. Это два важных размерных показателя, от которых зависит корректная работа всего водостока. Об этом уже оговаривалось выше.

Теперь, что касается резки элементов водостока (желобов и труб). И металлические, и пластиковые должны резаться только ножовкой по металлу. Никаких дрелей и болгарок. Особенно это касается металлического водостока, потому что при такой резке выделяется большая температура, которая повредит защитный слой. Немаловажный момент – кромки отрезанного участка обязательно зачищаются наждачной бумагой или напильником, во избежания получения порезов кожи.

Как правильно устанавливать и крепить хомуты для поддержания труб? Вопрос на самом деле непростой, потому что от этого зависит прочность и надежность установленных труб стояков.

• Во-первых, сами трубы должны отстоять от поверхности стены, к которой они прикрепляются, на расстоянии 3-8 см.
• Во-вторых, если высота дома (здесь имеется в виду высота стен) не превышает 10 м, то расстояние между держателями должна быть в пределах 2 м. Если высота здания выше 10 м, то в пределах 1,5 м.
• В-третьих, если появляется необходимость сделать изгиб трубы, то это делается только при помощи отводов (коленей).

Пластиковые трубы соединяются на клеевой состав, это называется холодная сварка. Обычно в качестве дополнительных скрепляющих элементов сюда добавляются резиновые манжеты, зажимы и защелки. Металлические соединяются между собой зажимами с установкой уплотнителей.

Внимание! Пластиковые трубы соединяются с небольшим продольным зазором до 2 мм. Он будет обеспечивать компенсацию линейного расширения пластмассы.

Возвращаемся к экономии, то есть, с чего начали. Единственный вариант хотя бы немного сэкономить – это провести монтаж водостока своими руками. И хотя можно убедиться, что технология установки водосточной системы – дело серьезное. Можно ознакомиться с правилами ее проведения, учесть основные нюансы, обратить внимание на ошибки, которые могут возникнуть в монтажном процессе. И все это все равно не дает гарантии, что конечный результат вас обрадует. Поэтому никогда не экономьте на тех элементах, которые производитель внес в список необходимых для сборки водостока.

Об этом говорит и видео, размещенное на этой странице сайта. Смотрите его, это своеобразная инструкция, хотя и видео. Оно поможет разобраться в тонкостях проводимого процесса, поможет не совершать ошибки. Некоторые видео ролики описывают опыт простых людей, которые сами решили разобраться во всем. И это им удалось, во всяком случае, видео показывает положительный результат.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Установка системы

Технология монтажа водостоков включает в себя подбор системы, покупку материалов и проведение соответствующих расчетов. В зависимости от пропускной способности систем, выделяют несколько вариантов водостока. Допустим, они могут обозначаться в виде цифр 100/75, 125/90, 150/110, где указано соотношение диаметра трубы и желоба.

У каждого производителя имеются собственные показатели. Конфигурация тоже отличается. Вот почему не стоит стыковать системы, выпущенные разными компаниями. Разнообразие систем необходимо для того, чтобы каждый человек мог подобрать ту модификацию, которая соответствует его потребностям.

Как подобрать ливневую систему

Чтобы правильно подобрать водосточную конструкцию, следует принимать во внимание:

• размер выпадаемых осадков в вашем регионе;
• площадь самого большого ската крыши, именно по нему определяется диаметр желоба.

Выбор и установку желоба желательно выполнять на стадии строительства дома.

Некоторые виды ливневых систем требуют обустройства обрешетки. Это зависит от конструкции крыши. Поэтому предварительно продумайте схему установки системы.

На выбор материала для ливневки не влияет вид кровли. Пластиковая или металлическая, любая хорошо подойдет как для крыши с натуральной черепицей, так и покрытой листами из профнастила.

Нетрудно видеть, что обладая определенными знаниями и умением, водосточную систему можно вполне смонтировать самостоятельно, не прибегая к помощи сторонних специалистов.

Монтаж водосточной системы от А до Я — видео

Необходимые материалы и инструменты для монтажа

Материалы для сооружения водосточной системы – все ее элементы, которые позволят возвести функциональную конструкцию. Плюс понадобятся крепежи, с помощью которых нужно будет крепить фиксирующие водосточную систему элементы к стене и крыше.

Важно! Если выбираются водостоки для крыши пластиковые, своими руками планируется их крепить, то следует запастить строительным клеем. Он может понадобиться при той же процедуре соединения воронки с водосточной трубой.

Что касается инструментов, то для процесса установки водостоков своими руками, видео любое тому подтверждение, понадобится стандартный набор измерительного и слесарного инструмента. Следует запастись и дрелью, так как возможно придется сверлить стены здания для монтажа кронштейнов.

Монтаж водосточной системы из пластика (ПВХ)

Установка водосточных воронок1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

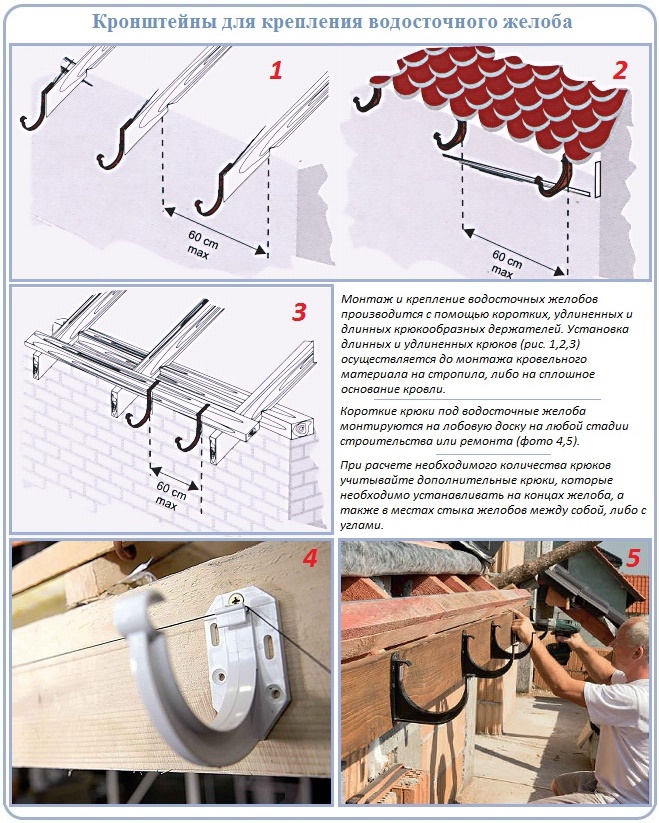

Монтаж кронштейнов (крюков) водосточной системы2. Монтаж кронштейнов (крюков) водосточной системы.

Особенность монтажа крюков водосточной системыБлижайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке – 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

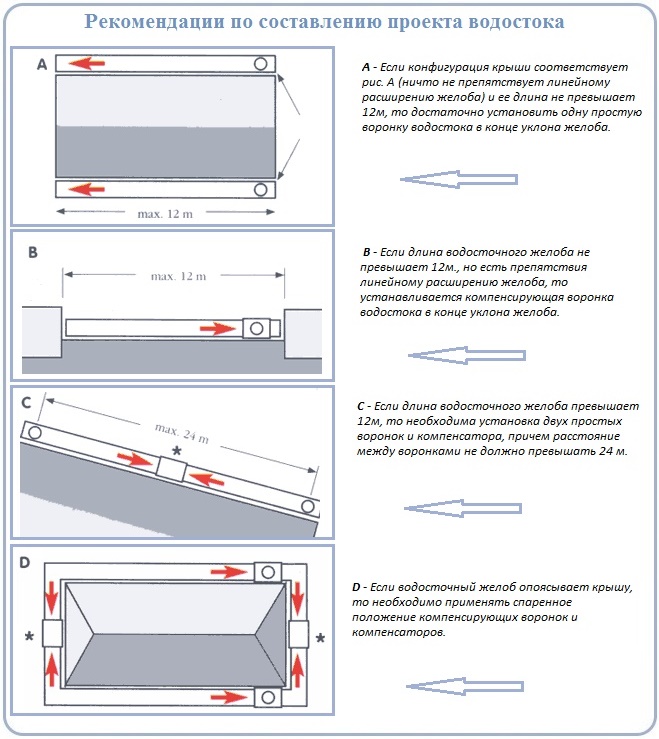

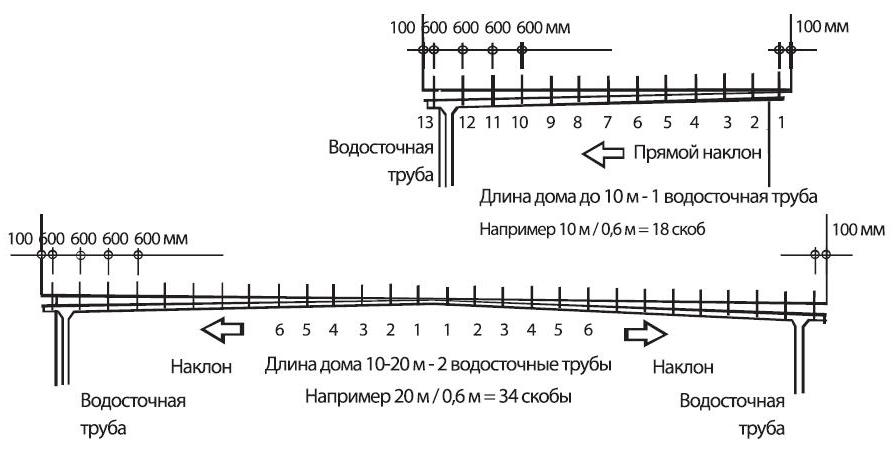

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) – воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

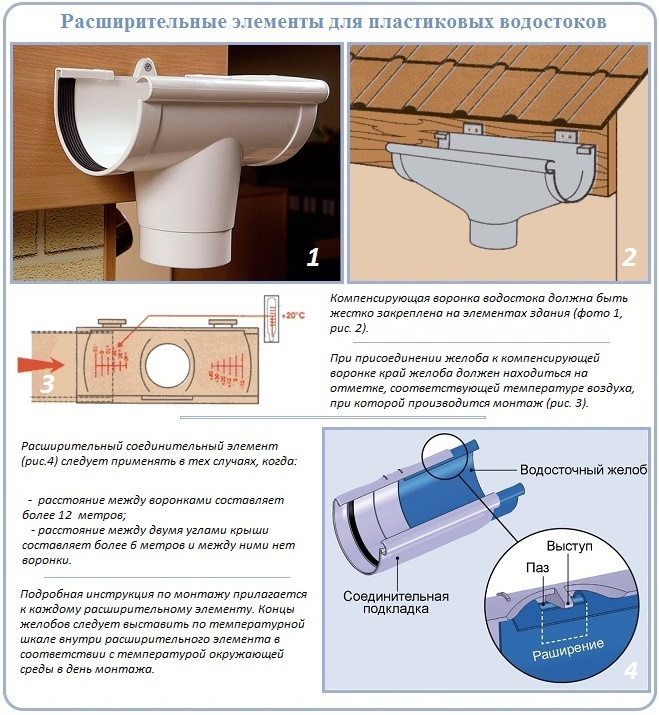

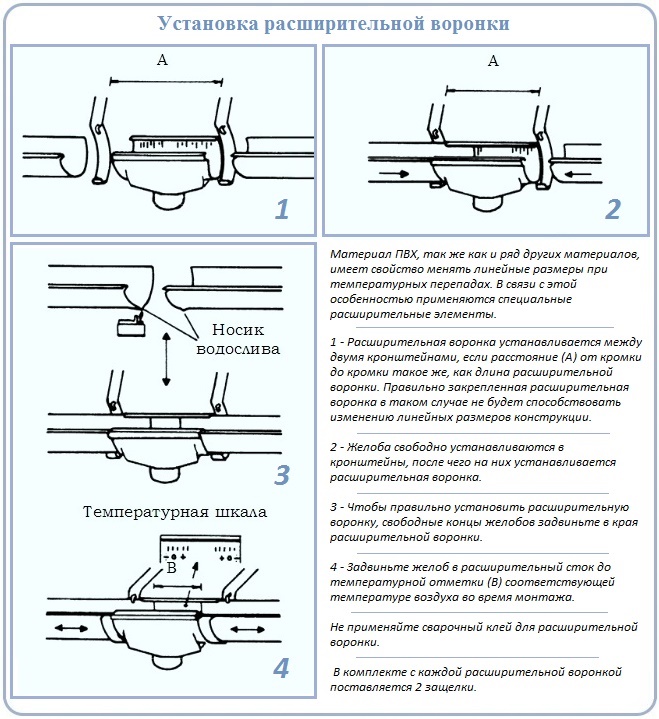

Монтаж соединителя желоба3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Монтаж соединителя желоба на одинаковом растоянии между кронштейнамиСоединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

Нарезка желоба на заготовки4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

Соединение водосточных желобов с воронкой5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Высверливание отверстия в желобе с помощью насадки на дрельОтверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.

Маркировка воронки водосточнойНекоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

Установка воронки без клеяВ клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

Монтаж соединителя желоба6. Монтаж соединителя желоба.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

Монтаж углов и заглушек желоба7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

Монтаж углов и заглушек желоба с помощью клеяИ угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Монтаж колена водосточной трубы с использованием клеяКлей или резиновый уплотнитель обязательны.

Соединение водосточных труб выполняется без клея и уплотнителей.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Монтаж водосточной трубы к стене хомутомТруба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

Монтаж системы разветвителей водостоковПри необходимости монтируется система разветвителей (тройников).

9. Установка пластикового отлива.

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Организация слива воды в дренажный канал

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

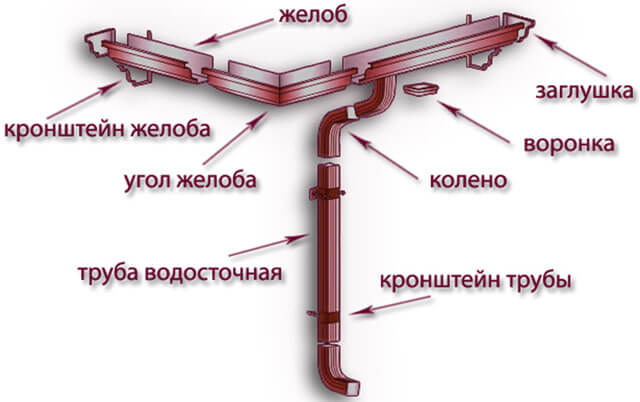

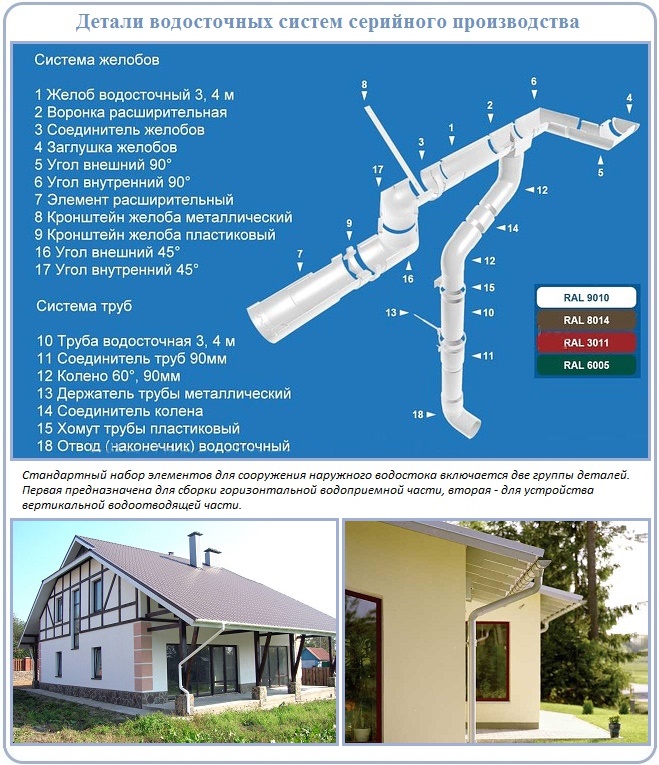

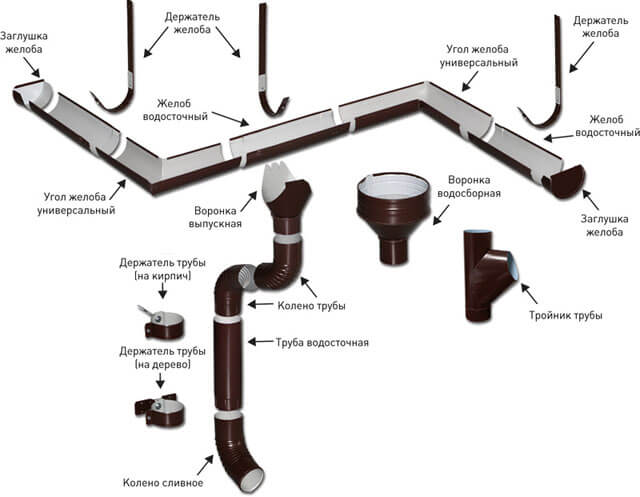

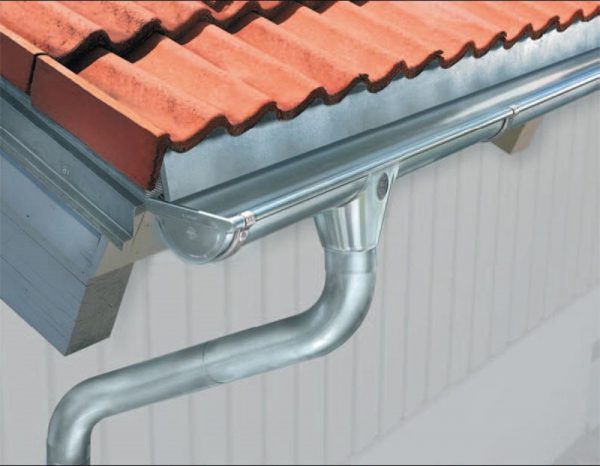

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Вывод

На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.

Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Греющий кабель на свесе крышиИсточник

Как работает система обогрева водостоков показано в видео:

Водосток из пластиковых бутылок своими руками

Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:

• бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
• обязательно подберите только ровные бутылки.

Далее соберите следующие инструменты:

• для того, чтобы разрезать бутылки- нож или ножницы;
• степлер, чтобы соединять необходимые элементы;
• проволока, выступающая в роли крепления желоба;
• шило/паяльник, для того, чтобы делать отверстия.

На самом деле, создать самостоятельно такую систему не сложно, главное правильно рассчитать размеры и составить правильную схему.

Сама работа осуществляется в два этапа:

1. собирают и закрепляют на самой крыше жёлоб;
2. собирают трубы.

Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.

Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

Водосток из пластиковых бутылок

Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.

Системы водостока необходимый элемент любого частного дома, вы можете сами выбрать лучший вариант для себя, который не только поможет избавиться от ненужной воды, но и будет гармонично смотреться на вашем доме. Не забывайте вовремя очищать водосток и позаботиться о монтаже антиобледенительной системы.
