Как лестничные марши и площадки учитываются при расчете площади этажа

Маршевые лестницы

Модель маршевого типа с коваными периламиНесмотря на то, что данный вид конструкций считается наиболее популярным, модель вряд ли станет удачным выбором для помещения маленькой площади. Для ее устройства потребуется значительное количество свободного пространства.

Стандартная маршевая лестница рассчитывается по принципу прямоугольного треугольника, в котором она является гипотенузой, а длина пола и высота стены – катетами. При этом если количество ступеней превышает 10, для комфортного спуска и подъема рекомендуется устанавливать промежуточные площадки, что также увеличивает занимаемую площадь.

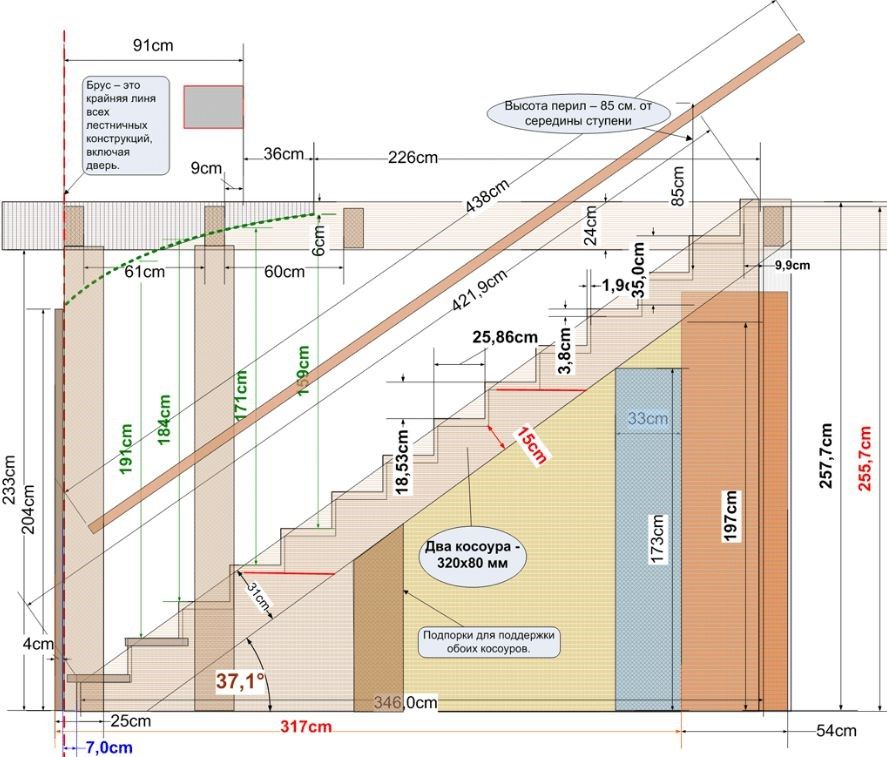

Параметры для расчета маршевой лестницы

Некоторые особенности

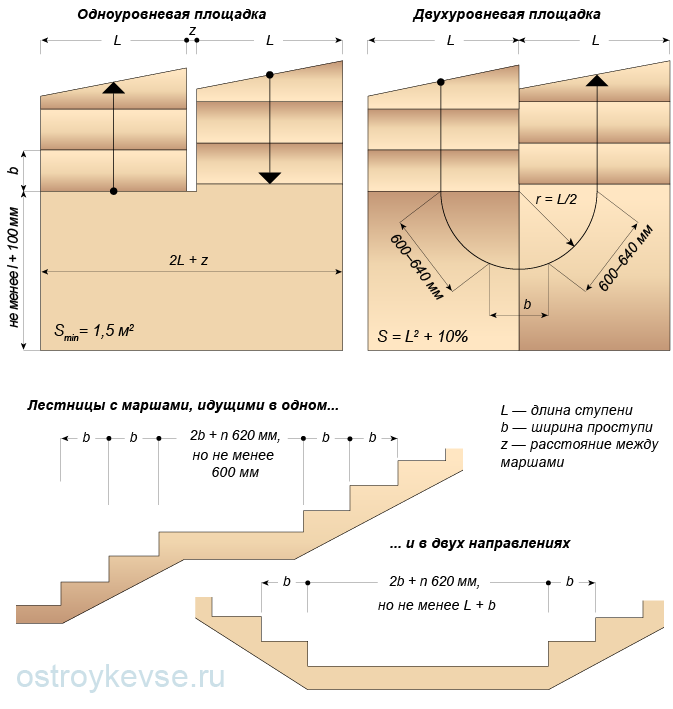

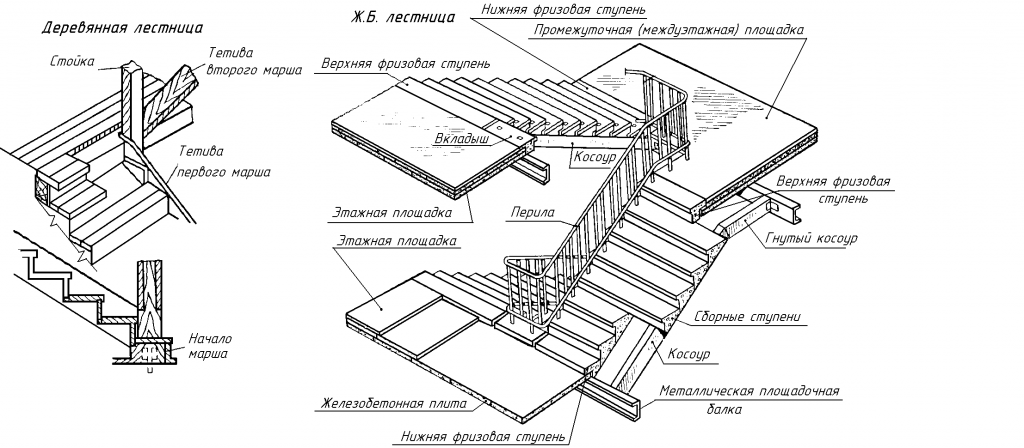

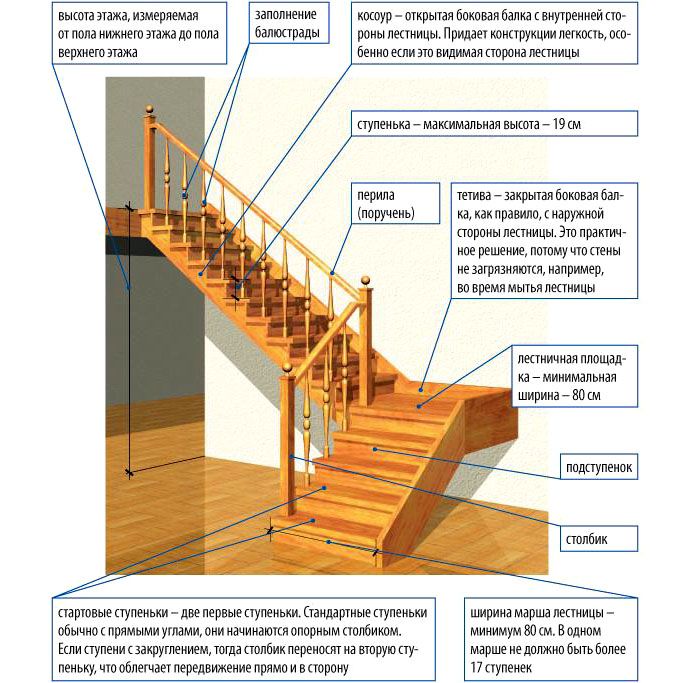

Все виды лестничных маршей состоят из ступеней и опорных элементов. Первые могут быть открытыми или закрытыми, что зависит от наличия подступенка, а в качестве вторых, как правило, используются косоуры или лестничные тетивы. Также применяются перила и балясины.

В зависимости от наличия промежуточных площадок лестницы могут быть одно-, двух- или многомаршевые. Также различаются они и по способу компоновки – на прямые и поворотные.

И если в первом случае речь идет о стандартных конструкциях, то во втором можно выделить такие виды лестницы как:

• четвертьоборотные – соединяют марши под углом 900;
• полуоборотные – промежуточная площадка соединяет марши под углом 1800;
• секционные – как правило, состоят из трех маршей, которые располагаются относительно друг друга под прямым углом;
• трапециевидные – угол расположения промежуточных площадок отличается от прямого;
• криволинейные – визуально напоминают винтовые лестницы;
• комбинированные – могут сочетать в себе несколько элементов вышеописанных конструкций.

Круговая модель

Обратите внимание! Для установки на небольшой площади лучше выбрать поворотные конструкции, поскольку они в отличие от прямых маршевых лестниц позволяют существенно экономить пространство.

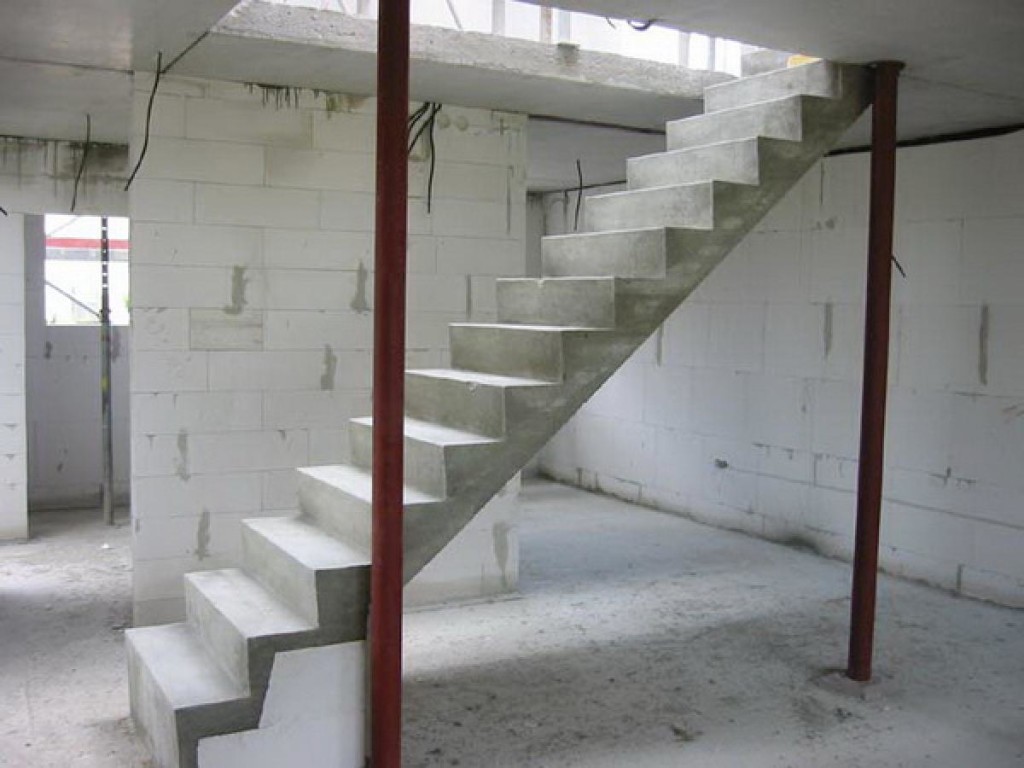

Монтаж лестничных маршей

Материалом для изготовления может быть металл, пластик, железобетон или даже стекло, но наиболее часто используется именно дерево.

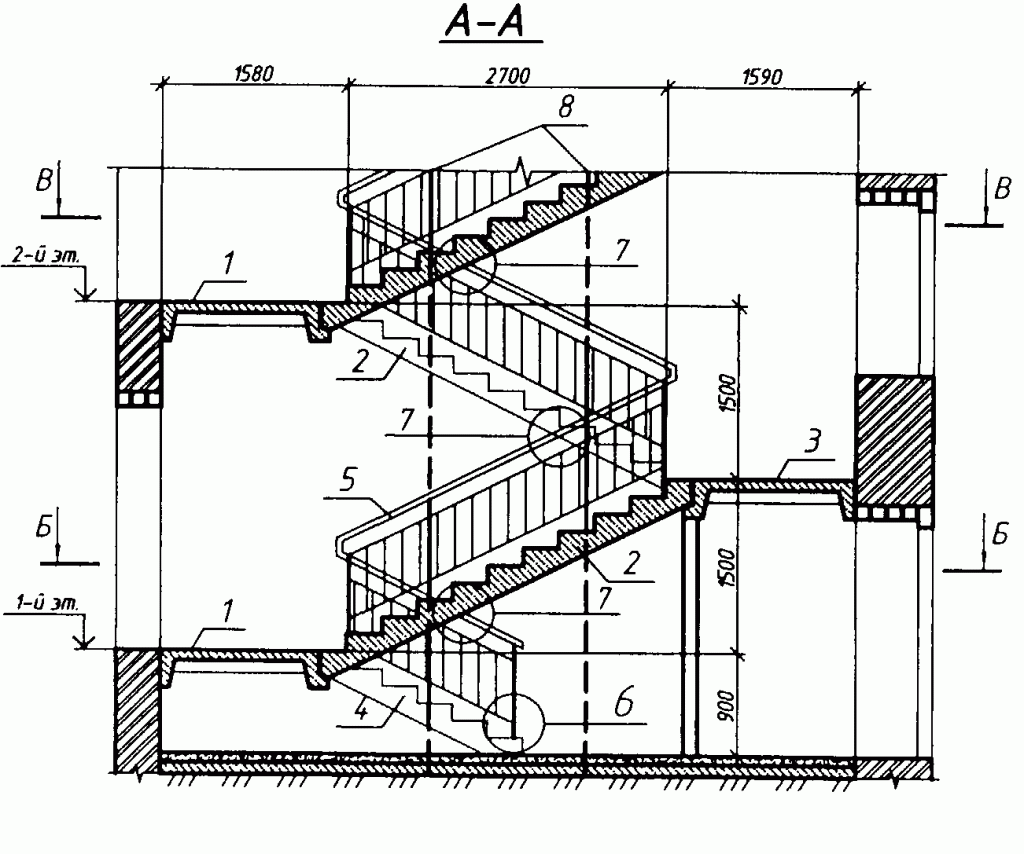

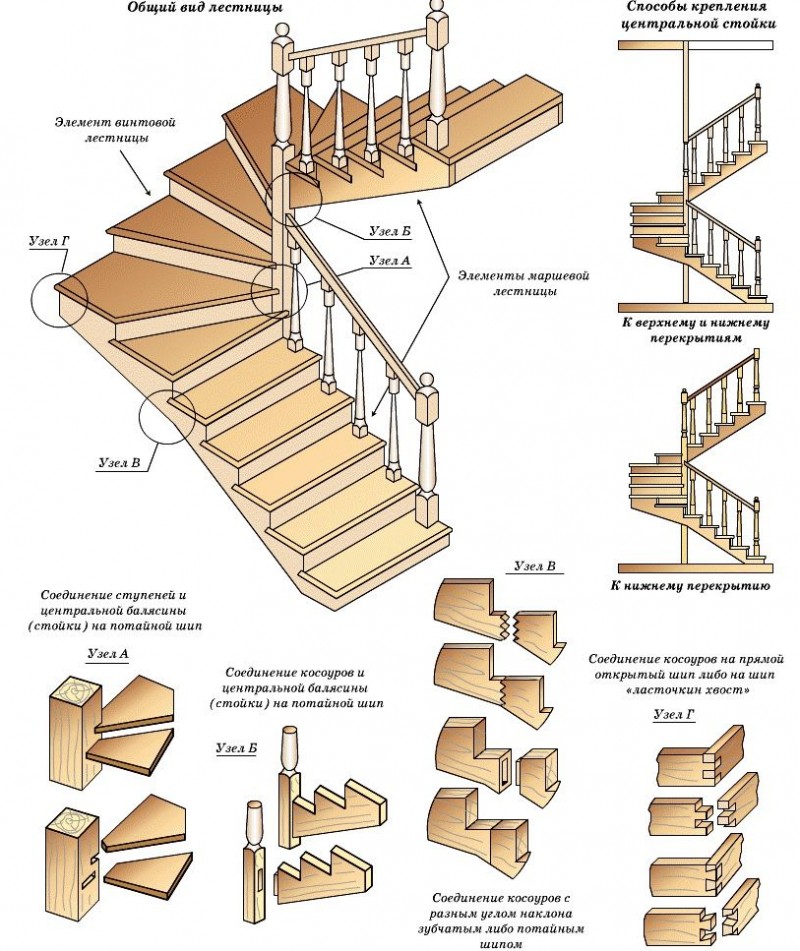

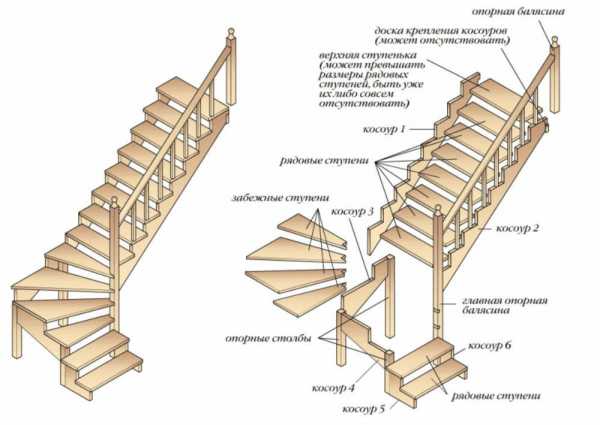

Разнообразные виды деревянных лестниц маршевого типа могут иметь различную конструкцию, поэтому наша инструкция включает в себя только основные этапы монтажа:

• изготовление (или подготовка) ступеней, которые могут состоять как только из проступей, так еще и включать в конструкцию подступенки;
• изготовление косоуров и тетив, их монтаж;
• установка промежуточных площадок;
• монтаж ступеней, который лучше начинать с установки подступенков;
• установка перил и балясин.

Требования по ГОСТу

Согласно букве закона, лестничные перила должны конструироваться только с учетом общепринятых норм. В противном случае, у владельца конструкции могут возникнуть проблемы, особенно когда речь идет об общественных местах.

В каких случаях устанавливают перила

Для того чтобы не возникло проблем с надзорными органами в области строительства, при проектировании лестничных конструкций необходимо обязательно соблюдать требования действующего законодательства.

ГОСТ 23120–78 гласит, что любая лестничная конструкция, высота которой более трех ступеней должна иметь боковое ограждение. Но есть небольшая оговорка, это требование не относится к наружным капитальным конструкциям (имеется ввиду крыльцо здания), хотя и в этом случае устанавливаются парапеты с обеих сторон.

В данном случае перила играют, скорее, чисто декоративную роль

Нормативные документы гласят, что необходимость установки перил зависит от размеров лестничного пролета. Если его ширина не больше 125 см, то устанавливаются ограждения лишь с одной стороны, но при условии, если с другой стороны находится капитальная перегородка или стена.

Наличие капитальной стены позволяет не устанавливать вторые перила

Хотя для удобства в стену нередко монтируют поручень

Криволинейные лестничные конструкции огораживаются перилами с обеих сторон, а винтовые — лишь с одной, так как противоположный край ступени крепится к осевому блоку.

Чисто визуально поворотные лестницы только выигрывают от двухсторонних перил

Даже односторонних перил достаточно для обеспечения безопасности на винтовой лестнице

Винтовые лестницы на тетивах или косоурах могут не иметь осевого блока, так что нуждаются в перилах с двух сторон.

Лестница на косоуре с двухсторонними перилами

Винтовая лестница на тетивах с двухсторонними перилами

А вот такие лестницы хороши только в проекте. На деле же они довольно опасны

Официально признанные виды лестничных ограждений

Перилами повышенной надежности считаются ограждающие конструкции, которые изготовлены из монолитных или других сборных панелей и устанавливаются по краям лестничных пролетов. Чаще всего такие конструкции используются в общественных местах. Высота перил лестницы строго регламентирована нормативными документами.

В последнее время все чаще использую сплошные стеклянные перила, благодаря их отменному внешнему виду и таким же характеристикам

Самыми распространенными являются решетчатые, которые устанавливаются на вертикальных опорных столбах. Расстояние между ними заполняется перекладинами или наклонными прутами. Эта конструкция служит защитой и поддерживает поручень.

Пример простых и стильных перил, которые можно встретить во многих офисных зданиях

Параметры высоты перил

Во время проектирование лестницы, особое внимание необходимо уделять высоте ограждающей конструкции. ГОСТ и СНиП рекомендует использовать указанные ниже параметры: . жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

• жилые дома, должны быть оснащены высотой перил лестницы не менее 90 см, этот показатель взят из среднестатистических данных роста человека;

«Стандартные» перила для человека среднего роста

• в общественных учреждениях и домах, где есть дети младшего возраста, рекомендуется высота ограждения лестницы не менее 120 см. Балясины должны быть расположены строго вертикально. Это необходимо для того, чтобы маленькому ребенку было сложно взобраться по ним;

Взобраться по таким перилам ребенок никак не сможет

• высота перил для спортивных трибун должна быть не менее 60 см.

Перила на стадионе

Расчет размера и количества ступеней лестничного марша

На первом этапе требуется правильно подсчитать определить высоту подъемной конструкции. Этот момент является базовым в расчетах оптимальной площади лестничного марша.

Нужно измерять высоту между этажами. Это сделать просто с помощью метра или вертикально спущенной веревки. Ее нужно зафиксировать на верхнем этаже. За точку отсчета обязательно брать уровень чистого пола. Нижний конец под прямым углом нужно закрепить на нижнем этаже. Внизу наметить точку, которая будет началом лестничного марша. Провести 2 прямые образовывающие катеты прямоугольного треугольника. Гипотенузой в нем будет длина лестницы.

Чтобы рассчитать правильные пропорции конструкции, нужно учитывать угол наклона лестницы. Слишком крутая будет некрасиво смотреться, приносить дискомфорт, поскольку человеку тяжело подыматься резко вверх.

Покладистая конструкция занимает много места, требует затрат при строительстве. Оптимальный вариант наклона лестничных маршей в домах находится в диапазоне 25-45 градусов.

Исходя из параметров образовавшегося треугольника, можно посчитать количество ступеней, их высоту и глубину. Рекомендовано просмотреть ряд возможных вариантов, чтобы понять, какой из них лучше в конкретном случае.

Расчет размеров и количества ступеней

При правильном подсчете габаритов ступенек нужно учитывать величину лестничного шага. Этот показатель равен 60-65. Такое расстояние имеет обычный шаг взрослого человека при обычной ходьбе. Если показатель уменьшить, поднятие вверх упрощается за счет лишних ступенек.

Комфортными должны быть высота ступеньки и проступь. Ширина должна помещать взрослого человека, поэтому не стоит ее делать меньше 80-100 см. При подсчетах, нужно учесть, что все ступени должны иметь одинаковые габариты на всем марше. У человека присутствует мышечная память, когда он шагает лестницей. Перемена параметров становится опасной, особенно в затемненных участках. Здесь важно учитывать:

• глубину проступи (не меньше 25-30 см, чтобы поместилась ступня взрослого человека);
• высоту ступеньки.

Количество ступеней подсчитывается за формулой:

N=L\hшага, где

• N –количество ступеней;
• L – длина подъема лестничного марша;
• h шага – высота шага.

Дроби округляются в большую сторону.

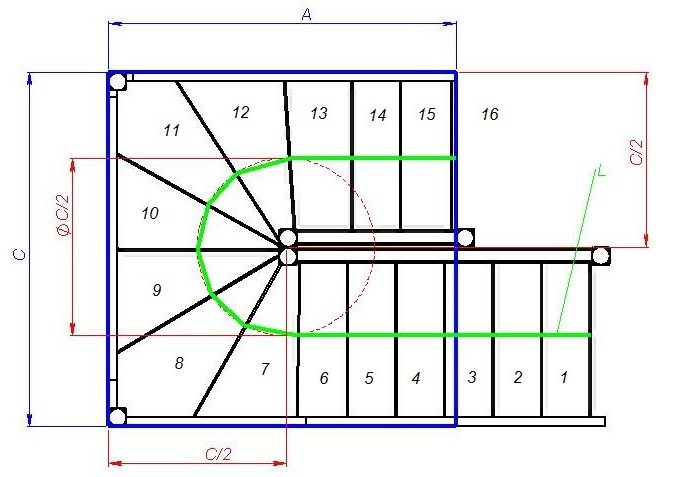

При ограниченности пространства конструируют сложные марши. Их конфигурации многообразны. Самые распространенные П и Г-образные. Независимо от сложности конструкции принципы расчетов остаются аналогичными.

Итоговые расчеты

На выходе математических подсчетов нужно иметь минимальную и максимальную длину марша. Первое значение получается путем умножения количества ступенек на минимальный шаг. Этот показатель на практике нельзя занижать – конструкция получится некомфортной для передвижения.

Если проступи умножить на величину максимального шага, то получится максимально удобная конструкция. Имея эти показатели, нужно выбрать наиболее подходящий вариант в конкретном случае.

Графический метод проектирования

Проще всего считать габариты на схеме. Графическое изображение позволяет оценить вид будущего сооружения наглядно. График строится следующим образом.

1. Разбить на бумаге ось координат и обозначить верхний и нижний уровень.
2. Начертить линию уклона марша, используя транспортир, для соблюдения угла.
3. На осях отметить отрезки длины шага и высоты подъема ноги.
4. Соединить точки попарно.
5. Разделяя каждый промежуток на 2 части, прорисовать положение ступенек. Важно придерживаться масштаба для ясной картины будущего сооружения.

Эти действия можно произвести вручную. Сейчас есть много компьютерных программ, делающих графики и расчеты без вас.

Как правильно рассчитать лестничный марш

Чтобы правильно рассчитать лестничный марш, нужно определиться с высотой и длиной конструкции. Если ступеней получается много, следует делить марш на части и соединять их площадкой. Оптимальное количество ступеней в марше – 16.

Рассчитывать лестничный марш следует из положений:

• уклон марша лестницы должен иметь соотношение 1:2;
• от уклона зависят габариты ступенек;
• разделите высоту лестницы на высоту ступени, получается количество ступеней;
• ширина лестничного марша вычисляется умножением количества ступенек на ее ширину.

Правильный расчет позволит сократить объем трат, связанных с дальнейшим строительством. Конструкция получится визуально правильной, удобной и безопасной.

Как рассчитать лестницу: основы

При строительстве лестницы своими руками важно придерживаться основных требований к конструкциям для избегания ошибок и опасных ситуаций. Следует изучить стандарты ГОСТ и технические требования к данным конструкциям. Базовыми знаниями для строительства лестниц и площадок являются:

• наклон и число ступенек;
• вычисление допустимой нагрузки на лестничный марш;
• потребность установки и параметры площадки;
• высота подступенка;
• ширина проступи;
• правильное соотношение подступенка и проступи;
• ширина лестницы.

Придерживаясь технических рекомендаций, можно самостоятельно оборудовать подъем на верхний этаж.

Размер проступи должен быть оптимальным. Слишком маленькая площадь приведет к дополнительному напряжению, когда пятка свисает. Перебор с площадью тянет увеличение ширины шага и силы при передвижении по лестнице. Оптимальный размер – 28-32см.

Как рассчитать лестницу: правила

Определив угол наклона и количество ступенек, нужно подобрать требуемые параметры для ступенек. Здесь следует учитывать 2 правила, основными показателями для которых являются высота подступенка и ширина проступи.

• Правило 1. Разница в длине высоты подступенка и ширины проступи должна равняться примерно 120 мм. Этим обеспечивается удобство подъема.
• Правило 2. Сумма этих двух показателей должна быть близка к 45 см. Это правило безопасности. При нарушении параметров человек испытывает трудности, ноги могут путаться или цепляться друг за друга.

Найти дополнительную информацию о строительстве лестниц и площадок можно на нашем сайте или просмотрев видео.

Как лестничные марши и площадки учитываются при технической инвентаризации

В технические паспорта многоэтажных и индивидуальных жилых домов, на рядовых и двухуровневых квартир, которые составляют органы технической инвентаризации, площадь, которую занимают лестничные марши, включается в обязательном порядке. При этом согласно положениям, регламентированным СП «Здания жилые многоквартирные»:

• площадь лестничных площадок и ступеней, определенная на уровне этажа, включается в площадь этого этажа, наряду с балконами, лоджиями, террасами и верандами;

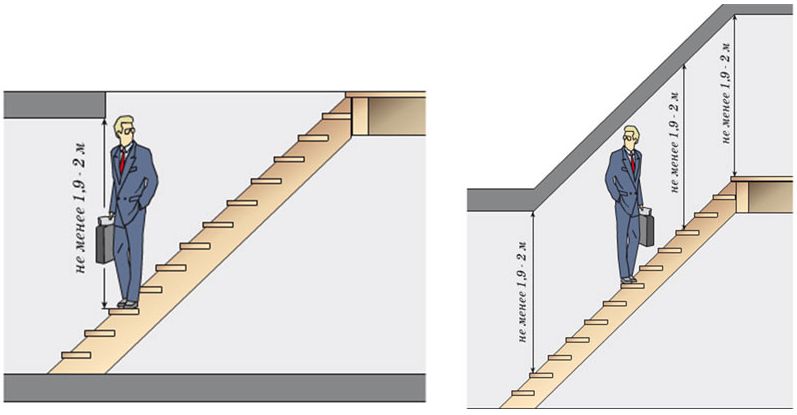

• площадь проекции на пол внутриквартирной лестницы включается в площадь помещения с этой лестницей, если расстояние от пола до низа выступающих конструкций марша составляет более 1,6 м.

Эти правила действуют как для расчета проектных технико-экономических показателей объекта нового строительства, реконструкции или капитального ремонта, так и для определения фактических показателей площади, которая приходится на лестничные марши и площадки, при составлении инвентаризационной документации.

Как работает калькулятор лестницы онлайн

Если представить это в виде формулы, то получится 2h b = S (60-66 см) (формула Блонделя, 17 век). Существует еще две закономерности для подсчета оптимальных размеров:

• «формула удобства»: b — h = 12. Это означает соотношение ширины проступи к высоте подступенка. Вычтя из ширины проступи высоту подступенка, получаем двенадцать в остатке.
• «формула безопасности»: b h = 46.

А что прописывает СНиП? Он оговаривает минимальные и максимальные размеры проступи и подступенка. Высота ступени должна быть от 150 до 200 миллиметров. При этом допускается колебание в размерах подступенка, но не более пяти миллиметров. Минимальная ширина проступи — 250 миллиметров. Для мансардных/подвальных лестниц — 200 миллиметров. Забежные ступени в своей средней части не должны быть меньше 250 миллиметров.

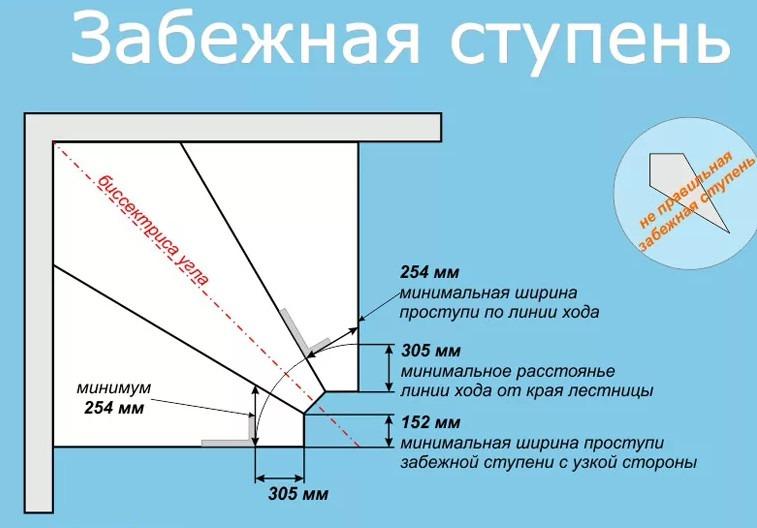

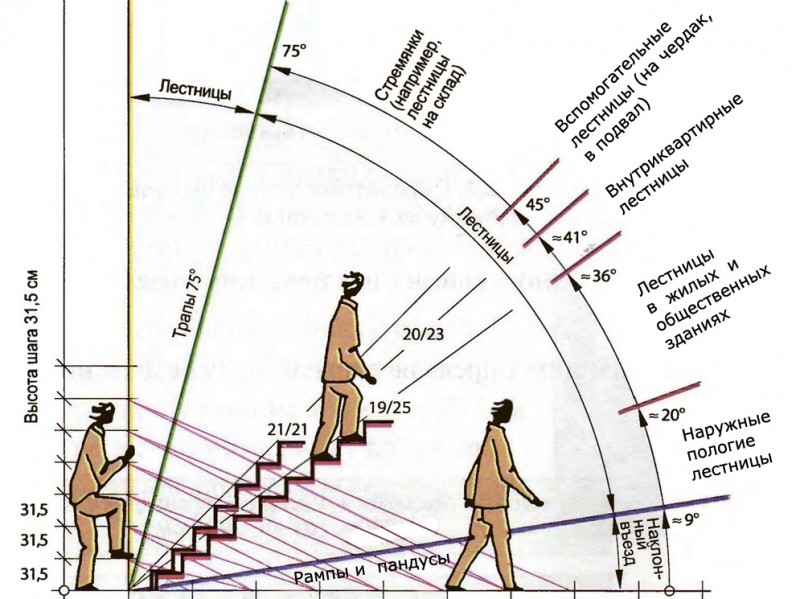

На рисунке ниже показан комфортный шаг человека и рекомендуемые ширина и высота ступеней.

Лестница – это важный, практичный элемент, позволяющий свободно передвигаться между уровнями здания. От уклона, высоты, длины лестницы и параметров ступеней зависит комфорт идущего. Неправильно сконструированные лестницы могут привести к тяжелым травмам и ушибам. Поэтому, моделирование лестниц должно включать начальный этап проведения точнейших вычислений. Как рассчитать параметры лестницы самостоятельно – читайте в статье.

Калькулятор – это программа, позволяющая самому вычислить наиболее важные величины для проектирования комфортной и безопасной лестницы.

Предлагаем ознакомиться Как варить тыкву и сколько времени — правильный способ простыми словами

Пользоваться калькулятором онлайн достаточно просто: для произведения точных расчетов, необходимо выбрать нужный вид лестницы (прямая, П-образная, Г-образная и т.д.) и ввести исходные характеристики помещения.

Для расчета понадобится указать следующие обязательные параметры:

• Высоту и длину проема;
• Количество ступеней;
• Желаемую конфигурацию ступеней (ширину проступи, размер нависания, высоту подступенка).

Кроме того, в зависимости от выбранного типа лестницы, может понадобиться ввести и дополнительные данные. Например, для винтовой лестницы придется обозначить угол поворота, внешний и внутренний диаметр лестницы, а для конструкции с поворотом на 180 градусов – ширину лестницы, общее и количество нижних ступеней.

Пролеты хозяйственного назначения

Для лестничных маршей, используемых для различных хозяйственных нужд, допускаются отклонения по ширине и другим параметрам. Хотя спуск в подвальное помещение, находящееся под жилым зданием, придется сделать достаточно широким и удобным, если там расположена котельная либо мастерская. Опять же в подвале зачастую хранятся разные припасы, которые нужно переносить вверх и вниз по лестнице. В остальных случаях поперечный габарит марша можно сократить до технологической ширины прохода — 600 мм.

В данном видео рассказывается о правилах изготовлении лестницы в частном доме.

Лестничные подъемы на чердак допускается устраивать под углом до 75°, учитывая, что данные сооружения используются гораздо реже внутренних межэтажных переходов. Такой же подход применяется и для строительства других малоиспользуемых лестниц, находящихся на улице. Перила не являются непременным атрибутом раскладываемых и переносных подъемных приспособлений, а вот стационарные лестницы должны быть оборудованы поручнями.

Испытания

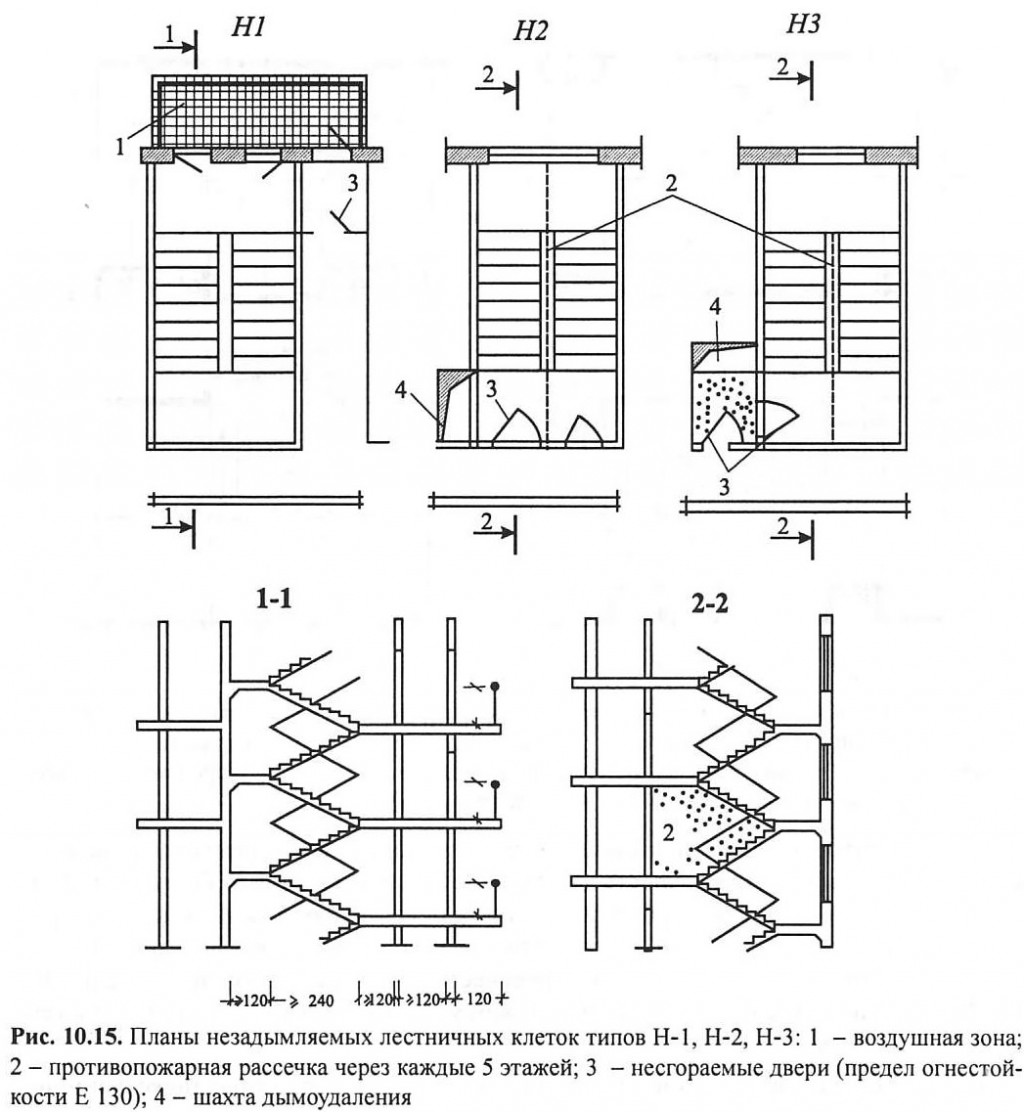

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

• во время сдачи зданий, сооружений в эксплуатацию;
• не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
• не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.

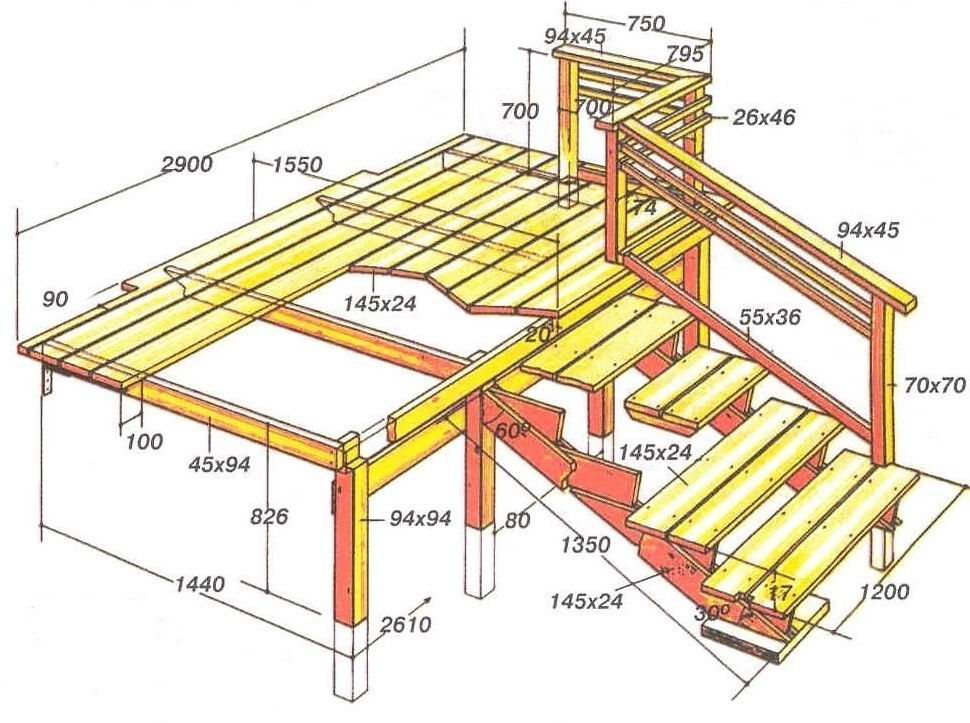

Рассчитываем размеры ступеньки

Для построения правильной и безопасной лестницы необходимо произвести некоторые базовые расчеты, например:

• Длина шага обычного человека – приблизительно 600 мм. Сумма удвоенной высоты ступеньки (ВС) и проступи (ПР) должна соответствовать этой длине (Ш): 2 ВС + ПР = 600 мм.
• Иногда для упрощения расчётов заранее вычитают оптимальную высоту из длины шага: ВС + ПР = 440 мм.

• ВС = Ш sin У
• ПР = Ш cos У

И наоборот, зная ВС и ПР, можно определить угол подъёма по формуле:

• У = arctg(ВС/ПР)

Возможно, что по техническим причинам придётся выбрать угол подъёма, отличный от 30 градусов. Размеры ступенек для некоторых вариантов угла подъёма приведены в следующей таблице:

Лестницу крутизной больше чем в 45º строить не рекомендуется: это фактически предельный угол, при ещё больших значениях которого подниматься и спускаться по крыльцу может быть неудобно и даже травмоопасно.

Теперь воспользуемся этими данными для расчёта нашего проекта. Верх крыльца должен быть ниже пола на 1–2 см, а также на 2–3 см ниже основания дверного полотна входной двери. Ну а низ конструкции соответствует уровню тротуара, по которому вы будете подходить к дому. Таким способом можно определить общую высоту крыльца. Пусть высота нашего крыльца – 650 мм. Примем для начала, что необходимая нам высота подъема — 150 мм. Значит, количество ступеней будет равно четырем (разделим 650 мм на 150 мм и отбрасываем дробную часть). Но 150 мм, умноженное на 4, даст лишь 600 мм. Оставшиеся 50 мм равномерно «разбрасываем» между всеми ступеньками, увеличивая высоту каждой на 12,5 мм. В результате высота одной ступеньки получится равной 162,5 мм. Не пугайтесь дробей! Ведь и измерения, и точность изготовления деталей конструкции всё равно будут иметь некоторую погрешность, и уж явно не десятые доли миллиметра. Так что при расчётах можете округлять расчетную высоту до целого числа. А значит, мы вполне можем остановиться на значении высоты в 162 мм.

Номенклатурапоказателей

6.1.1. Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий представлен в таблице .

Таблица 2

6.1.2. Номенклатура параметров лестниц и ограждений, проверяемых в процессе испытаний, приведена в таблице .

Таблица 3

6.1.3. Рабочие нагрузки, которые должны выдерживать несущие элементы лестниц и ограждений кровли, указаны в таблице .

Таблица 4

6.1.4. Наружные пожарные лестницы и ограждения кровли подлежат испытаниям при приемке объекта в эксплуатацию и не реже одного раза в пять лет должны подвергаться периодическим испытаниям. Наружные пожарные лестницы и ограждения кровли зданий и сооружений должны содержаться в исправном состоянии и не менее одного раза в год необходимо проводить обследование целостности конструкции с составлением акта по результатам проверки. В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

6.1.5. Результаты испытаний конструкций лестниц и ограждений кровли, установленных на зданиях и сооружениях, считаются удовлетворительными, если они соответствуют требованиям настоящего документа.

6.1.6. При получении неудовлетворительных результатов по любому из показателей повторные испытания или проверки проводятся только после устранения неисправностей.
