Как крепить деревянные ступени к металлическому каркасу

Виды косоуров, классификация

Косоуры являются опорой будущих ступеней лестницы, при этом дублируют их шаг и промежутки. Дублирование позиций заключается в параллельном расположении опорных элементов или в расположении соответствующих точек (гнезд). Конструктивно балки опоры подразделяются на:

1. Прямые – односоставные ровные с накладками (вырезами) для ступеней.
2. Ломаные – состоят из элементов, подобных прямым, но имеют повороты, как правило под 90 градусов, с выведением площадок и без.

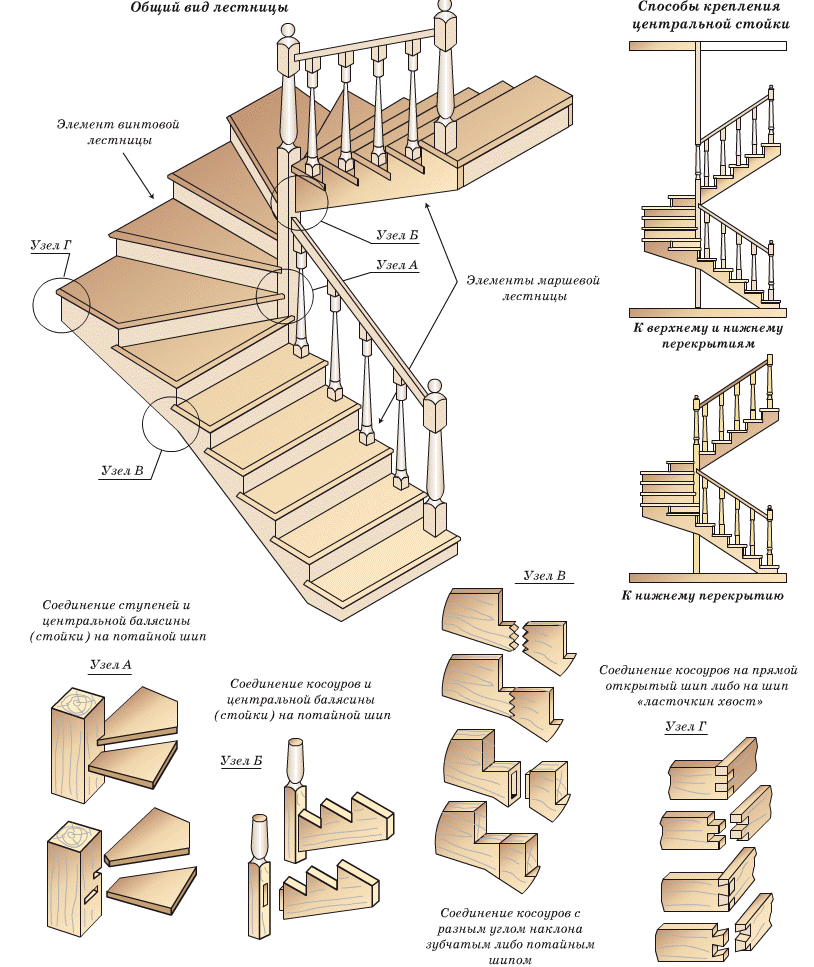

3. Винтовые — выполняются в спиралеобразной форме. Физическая привязка идет к единой оси, которой может являться центральный опорный столб. В отдельных конструкциях при должном усилении эта ось условная.

Под площадками понимается широкая горизонтальная поверхность, позволяющая обыграть лестничный поворот так, чтобы следующий лестничный марш смог выйти на заданную точку сверху (пол второго этажа, новая площадка), сохранив пропорции и параметры вертикального угла наклона. Их основу также поддерживают балки, нередко усиленные стенными упорами, подвешивающими элементами или привязкой к жесткой вертикали (рис.2).

Рисунок №2: Лестница на спаренных косоурах с усиленной опорой площадки.

Материалы, используемые для создания косоура, подбираются исходя из предполагаемой нагрузки лестницы и стилистических предпочтений. Варианты:

• цельное дерево (бревно, доска, брус);
• металл (двутавр, металлопрофиль, профилированная прямоугольная труба);
• плотные полимерные материалы (металлопластик, композитные пластики с содержанием древесного волокна);
• железобетон (фабричные и самодельные элементы);
• композитные материалы (полимер/металл, дерево/металл, др.).

Чаще используются элементы из дерева или металла ввиду соотношения дешевизны и надежности. Комбинирование материалов применяется в сложных сборках, оно необходимо для решения визуализации нестандартного проекта лестницы.

Рисунок №3: Лестница на железобетонном винтовом косоуре.

Размеры

По длине тетива может различаться. Тут все будет зависеть от конфигурации лестницы: высота объекта, количество маршей, наклон, количество ступеней и прочее. Но если говорить о деревянной лестнице, то есть фиксированные параметры ширины и толщины балки, то ширина доски не должна быть меньше 30 см, а толщина – не менее 5 см. Длина тетивы может варьироваться от 1500 мм до 6000 мм.

Приводим стандартные размеры тетивы:

• 50х300х1500 мм;
• 50х300х2000 мм;
• 50х300х2500 мм;

• 50х300х3000 мм;
• 50х300х3500 мм;
• 50х300х4000 мм;
• 50х300х4500 мм;
• 50х300х5000 мм;
• 50х300х6000 мм.

Обращаем внимание, что для каждого помещения этот параметр рассчитывается в индивидуальном порядке. .

Косоур

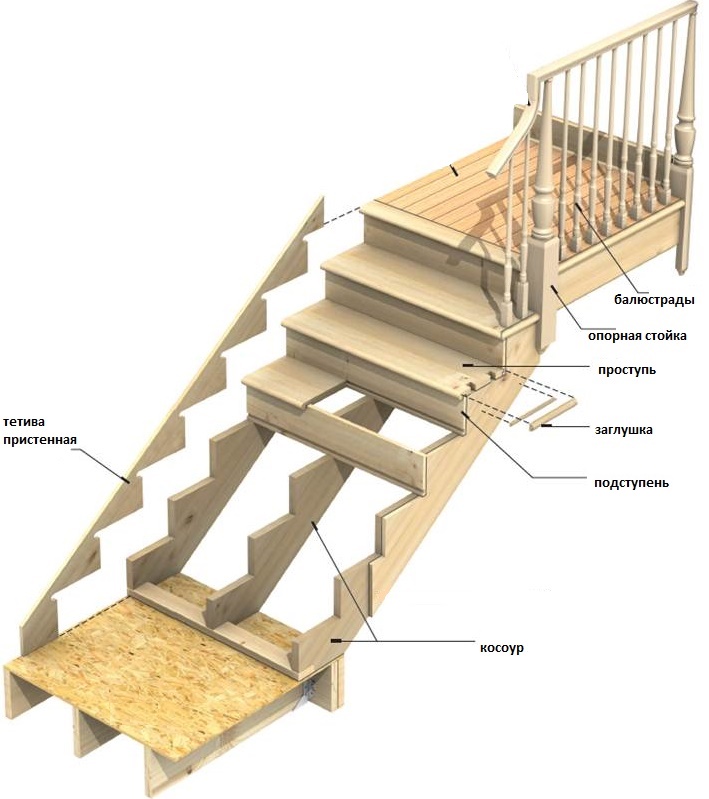

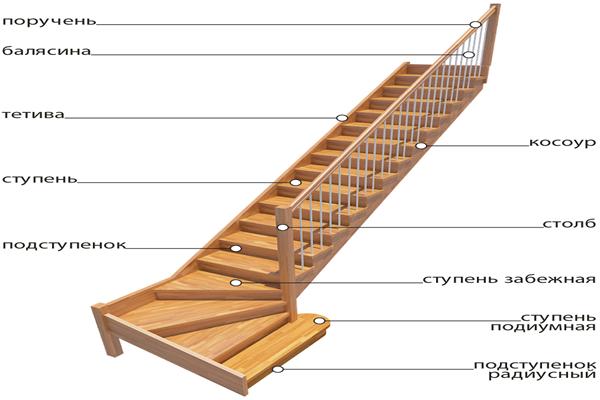

Термин косоур обозначает балку, служащую опорой и смонтированную под наклоном к прилегающему основанию, после чего на косоур монтируются ступени лестницы. В лестничном марше возможно использование от одного до трёх параллельно располагающихся косоуров.

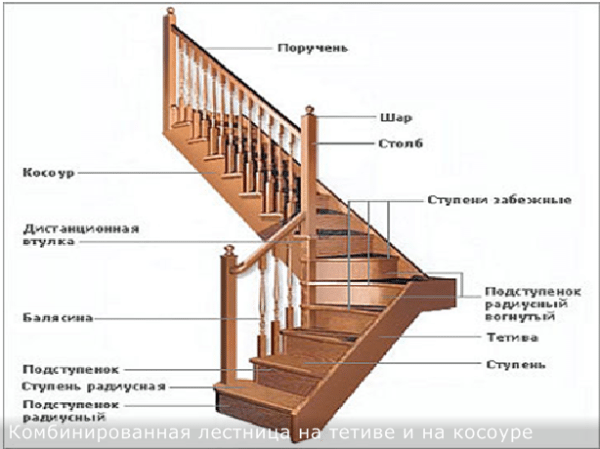

Косоур нередко используется вместо тетивы, несущей в себе ту же функцию, однако отличающейся вариантом крепления и монтажа ступеней. Важным преимуществом косоура над техническими аналогами считают возможность установки одного косоура на конструкцию. Кроме того благодаря ему лестница просматривается лучше и зрительно уменьшается.

Виды косоуров, классификация

Косоур считается элементом опоры для будущих ступеней лестницы, притом повторяют их движение и промежутки. Повторение позиций состоит в параллельном расположении элементов опоры, то есть в расположении точек фиксации, говоря иначе — гнёзд.

Балки опоры конструктивно подразделяются на:

• Косоуры прямые – это односоставные ровные балки вырезами для ступеней.
• Косоуры ломаные – они состоят из нескольких опорных балок, но имеющим повороты, зачастую до 90 градусов, применяя забежные ступени, оборудованием площадок или без них. Лестничные площадками — широкая горизонтальная поверхность, которая позволяет сделать лестничный поворот таким образом, чтобы следующий лестничный марш имел возможность выйти на необходимую точку сверху (новая площадка, пол второго этажа), в тоже время сохранив угла наклона, пропорции и параметры. Основу площадок поддерживают балки, достаточно часто усиленные стенными упорами, которые подвешиваются или привязываются жестко к стене.
• Косоуры винтовые — выполняются в форме спиралей. Ступени привязываются к единой оси, этой осью может быть центральный опорный столб (вертикальная опора). В отдельных конструкциях при соответствующем усилении эта ось становится условной.

Для изготовления косоура могут использоваться:

• массив древесины, например лестница из бревна или полубревна, бруса или лафета, толстой доски;
• металлические профиля разного вида (швеллер, двутавр, профилированная труба прямоугольного сечения);
• твердые и плотные полимер-композитные материалы, например композитные пластики с содержащие древесине волокно, металлопластик;
• железобетонные конструкции (при строительстве деревянных домов применяются редко).

При строительстве домов из бревна чаще используются деревянные элементы или применяют конструкции из металла, так как это получается дешёвой цены, достаточно надёжно, отлично вписывается в дизайн. Сочетание материалов тоже может применяется в комбинированных конструкциях сборках. Такие варианты нужны для решения визуализации необычного проекта лестницы, наиболее применяемым вариантом является лестница на металлическом косоуре с кованными элементами перил и деревянными ступенями.

Железобетонные конструкции делаются, чаще всего, при отделочных работах. Но основание под такие лестницы, из-за большого веса, необходимо рассчитывать при проектировании дома, чтобы заложить достаточных по несущей способности фундамент.

Изготовление косоура

Собственно изготовление косоура производится двумя способами. Выбор способов зависит от наличия материала и навыков в столярной работе.

В первом случае, который более распространен в деревянных конструкциях, в наклонной балке (доске, бревне или брусе) делается прямоугольная выборка под ступени. В случае изготовления ступеней из полубревна выборка делается округлой формы. В этой выборке сверху устанавливается и крепится ступень. Это ступенчатые косоуры.

Способы изготовления косоура

Главным недостатком такой конструкции является снижение начальной прочности наклонной балки для изготовления косоура из-за вырезов. То есть ширина (толщина) в месте выборки уменьшается.

Во втором случае на наклонной деревянной балке поперек делаются пазы, в которые вставляются шпонки. На эти шпонки устанавливаются кобылки. В результате ширина косоура по отношению к балке увеличивается, а сама балка ослабевает значительно меньше. Это вариант изготовления косоура с кобылками. По этому принципу чаще изготавливают металлические варианты косоуров.

Изготовление косоура

Если в первом случае для изготовления деревянной лестницы потребуется доска шириной 300 мм, то во втором достаточно будет и 200 мм.

Как выполнить крепление косоура к перекрытию?

статьи:

Если вы планируете своими силами создать переход между этажами, то обязаны знать, что установка лестницы всегда предполагает крепление косоура к перекрытию. Прежде чем приступить к самостоятельной работе, необходимо ознакомиться с материалами, из которых изготавливаются косоуры, и вариантами конструкции. От этого зависит план предстоящих работ и способ крепления.

Варианты косоурных лестниц.

Косоур — это элемент лестницы, служащий ее опорой и поддержкой для ступеней. Опорную конструкцию обоими концами крепят к площадкам либо перекрытиям одного из этажей и фиксируют в таком положении.

В последующем на косоур устанавливают разные детали лестницы, в том числе ступени. Такая несущая деталь, как косоур, может изготавливаться из разных материалов: дерево, металл, бетон и железобетон.

По форме же отличают следующие типы балок:

• прямые (является самым распространенным вариантом);
• ломаные;
• винтовые (эвольвентные).

Лестница на деревянных косоурах

Наиболее часто встречаемый вариант — лестница на деревянных косоурах.

Для того чтобы она оказалась прочной и вы пользовались ей очень долго, приобретайте для работы твердые лиственные породы: дуб, ясень, самшит, бук, клен, платан.

В первую очередь нужно будет рассчитать такой параметр, как толщина доски. Чем выше и шире будет конструкция, тем надежнее надо сделать опору. Отсюда следует, что требуется выбирать доски потолще.

Чтобы выполнить крепление несущего элемента лестницы, используют варианты с применением кобылок или без них.

Пример изготовления деревянного косоура.

Если у лестницы будут кобылки, вы не должны делать распил боковин. Кобылки иногда имеют форму треугольника и крепятся над наклонной балкой. Монтаж кобылки к поверхности косоура производится с применением шкантов, ставящихся в пазы. Крепежные изделия держатся в подготовленных пазах на клее.

Во втором варианте (при установке опорной части лестницы без кобылок) поступают следующим образом:

1. Для начала нужно разметить балку. На конструктивном элементе, из которого будете изготавливать косоур, выпилите в соответствии с разметкой одинаковые треугольники с одним прямым углом. Одна из сторон фигуры равна глубине проступи, другая — высоте подступенка. Гипотенуза данного треугольника соотносится с краем балки.
2. Выясните, какими должны быть ступени. Их размерами определяется способ их монтажа.

Лестница на металлических косоурах

За счет высокой максимальной нагрузки такая разновидность тетивы из металла помогает получить в результате работ конструкции с разными формами.

Подобная лестница — сложный, но вместе с тем и более надежный вариант. Если вы выбираете ступени из дерева, монтируйте их на полученной площадке, используя болты либо саморезы с потайной головкой.

Если решите работать с металлическими ступенями, то приварите их к кобылкам.

Крепление металлического косоура к балке.

Металлический косоур можете приварить к железобетонному перекрытию. Другой вариант — стальные балки. Под определенным углом срежьте поперечную грань косоура, крепящегося к конструкции лестничной площадки.

Пластины или углы с выполненными в них отверстиями, сделанные из стали, привариваются к торцам. Место, образованное на поперечной грани опорной конструкции лестницы, соединяется болтами или анкерами с балкой в том случае, если косоур монтируется к плите из железобетона.

Внизу несущий элемент иногда устанавливается к поперечной стороне площадки, в других случаях укладывается вверху (горизонтально). В некоторых местах опорные элементы фиксируются друг с другом уголком. Его длина обязательно должна быть равна ширине лестницы.

Данным способом конструкция приобретает необходимую дополнительную жесткость.

Бетонная лестница на косоурах

Стоимость услуг в компаниях, нацеленных на установку лестниц и их проектирование, может вас неприятно удивить. Поэтому лестницу на косоурах из бетона можно возвести самостоятельно. Такие лестницы являются долговечными и очень прочными.

Данные конструкции делят на монолитные (ступени являются одним целым вместе с косоуром) и сборные. Чтобы уменьшить вес такой конструкции, как правило, делают один косоур из металлической либо бетонной балки. Может использоваться швеллер. Причем опора лестницы может быть боковой. Тогда косоур примыкает к стене и вместе с тем дает краю ступеней как будто парить в воздухе.

Для установки опорных элементов конструкции требуется спецтехника. Иногда работы выполняются вручную. Чтобы справиться с монтажом, может потребоваться максимум один помощник.

Вначале фиксация делается внизу, для этого используют анкерные болты. Впоследствии так же устанавливается верхняя часть балки.

Заделка стыков швов выполняется лишь после того, как будут проверены все положения и финальная сборка лестницы.

о изготовлении ломаного косоура из металла:

Такие конструкции, как лестницы на бетонных косоурах, — это уникальный способ справиться со строительными работами без помощи специализированных компаний и украсить свой дом изнутри. Для этого нужно только правильно произвести все расчеты.

Что такое косоур

Это несущая или опорная балка, обладающая достаточной мощностью, прочностью и долговечностью. Опорные балки могут быть деревянными, бетонными и металлическими. Совершенно не обязательно, чтобы ступени были из такого же материала: лестницы могут быть комбинированными. Опорные балки для частного дома и коттеджа чаще изготавливаются из дерева. В общественных зданиях обычно устанавливаются лестницы на металлических косоурах или железобетонные опоры. Косоуры можно купить в специализированных магазинах, заказать по индивидуальному заказы по своим размерам или сделать самостоятельно. Сложно делать только бетонные косоуры, но они в основном используются в многоэтажном строительстве.

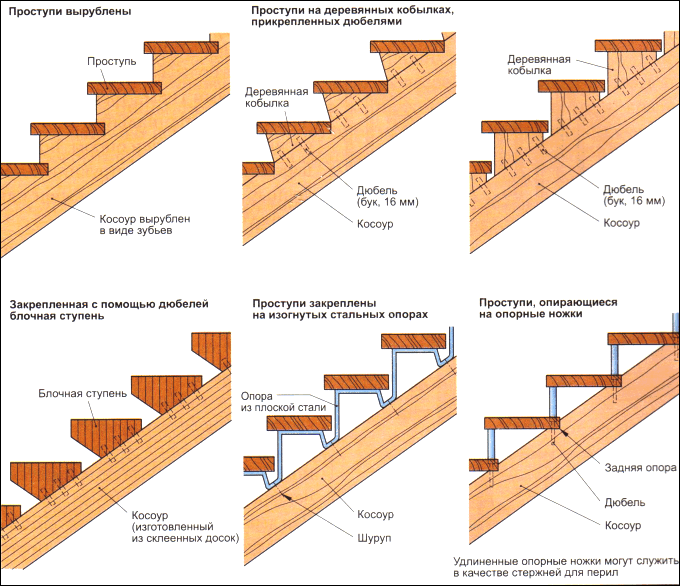

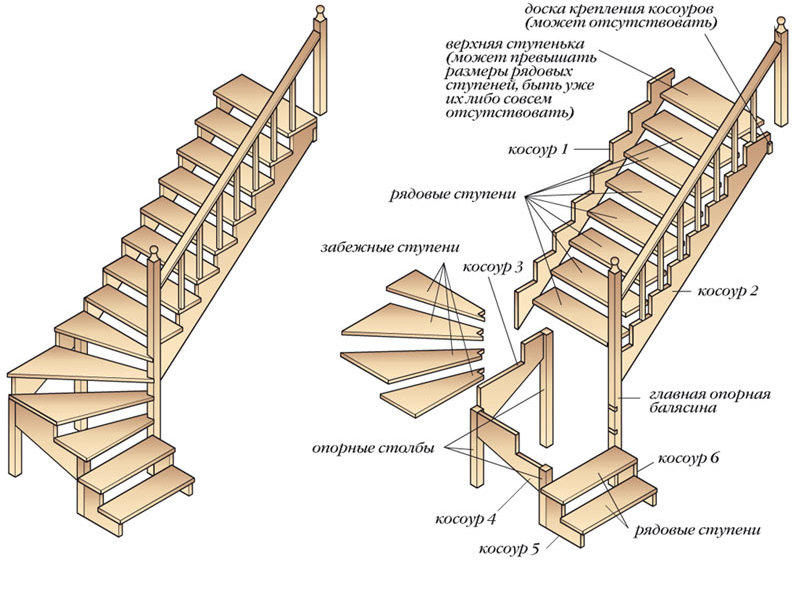

Косоуры различаются на варианты с кобылками и ступенчатые (гребенчатые).

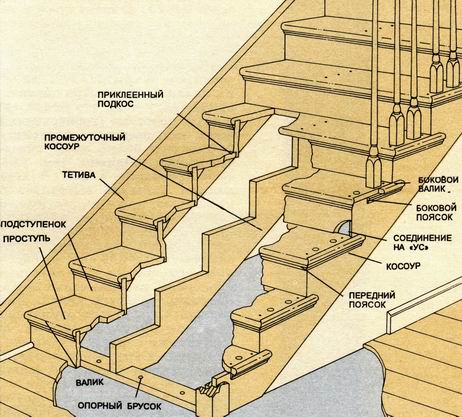

1. Кобылки — это специальные элементы для поддержки ступеней, они позволяют преобразовать прямую балку в гребенчатую конструкцию благодаря добавлению элементов возвышения. К самой опоре они крепятся деревянными брусками — шкантами. Такие кобылки могут устанавливаться на железобетонные модели или свариваться из швеллеров.
2. Ступенчатые (гребенчатые) косоуры более распространены для деревянных конструкций — это цельные каркасы, повторяющие по форме лестничный пролет. В доске выпиливаются треугольные вырезы по предварительно изготовленному трафарету из фанеры или картона.

Косоуры различаются размерами, своей формой, формой ступеней, а значит вырезов для них, нагрузкой, наличием изгиба. Они должны быть не менее 50мм шириной, с шириной марша до 1м или при ширине до 1,25м – минимум 60мм. Если же марш достигает полутора метров, то ширина опорной балки должна быть не менее 70мм.

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

• Дерево – наиболее распространены перекрытия по деревянным балкам.
• Железобетонные плиты.
• Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

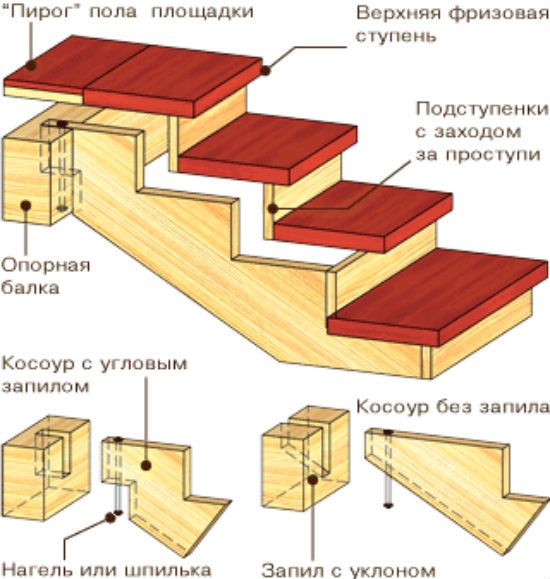

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Опоры лестничной конструкции в виде или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

• При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
• На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
• Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
• Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

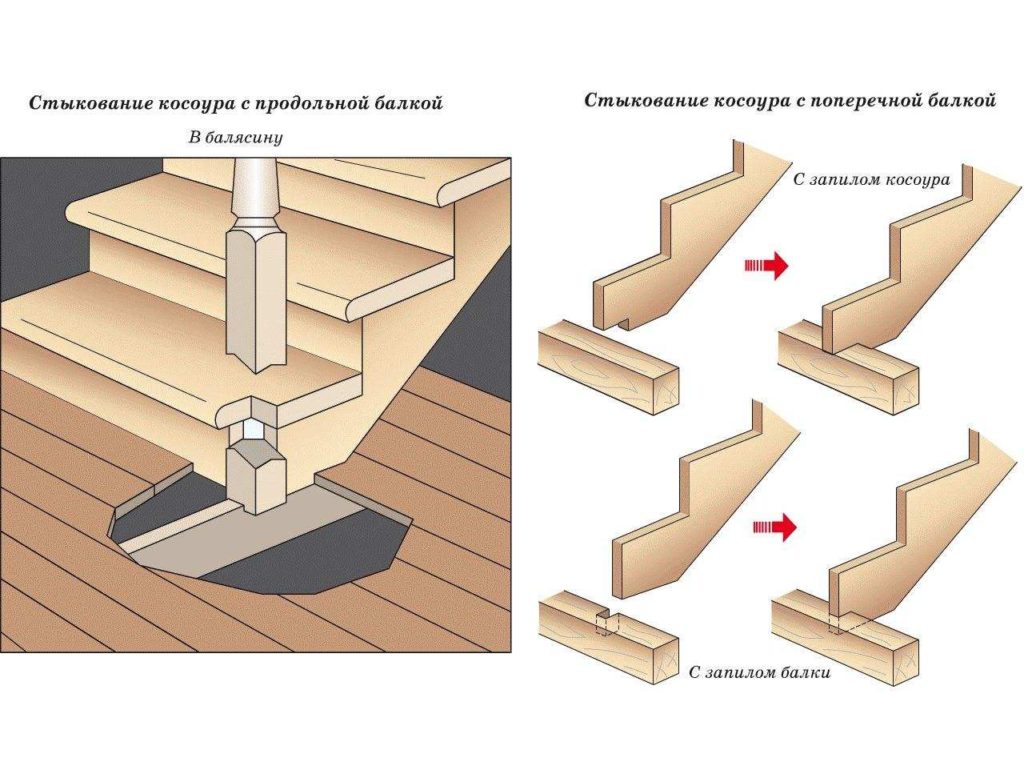

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

• Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
• К торцам опоры привариваются стальные пластины или уголки.
• Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

• Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
• Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
• Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
• При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
• Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Из-за большого разнообразия вариантов, наиболее подходящее крепление лестницы к перекрытию должно подбираться с учетом всех индивидуальных особенностей конструкций. Если вы не уверены в своих силах, то такую работу лучше доверить профессионалам.

Цена на их услуги будет во многом зависеть от сложности монтируемого изделия. Но не стоит экономить на этом – безопасность всей конструкции играет очень большую роль. Больше информации по теме «Правильный монтаж лестницы к перекрытиям различного типа» можно получить из видео в этой статье.

При выборе варианта конструкции для лестницы в частном доме стоит обратить внимание на лестницы на тетивах. Это, пожалуй, самый классический способ исполнения. К тому же такую лестницу можно сделать без подступенков, что снизит расходы на материал и облегчит конструкцию. Как выглядят ступени, конечно, каждый знает. Но вот как правильно вырезать тетиву для их крепления? Об этом мы расскажем ниже.

Способы крепления ступеней к металлическому каркас

Крепление ступеней к металлическому каркасу как метод обустройства лестниц в жилых домах пользуется спросом не первый год. Этот сравнительно новый способ создания лестниц включает лаконичный современный стиль и эстетику, а также высокие показатели качества и прочности.

В процессе возведения такой лестницы важным моментом является крепление ступеней к каркасу. От того, насколько правильно они были установлены, зависит их устойчивость и неподвижность, отсутствие выступающих острых углов для безопасности передвижения. Профессионализм в монтаже ступеней обеспечит не только надежность всей конструкции, но и эстетичный внешний вид.

Материалы для обшивки

Существует 2 варианта материалов, из которых можно изготовить прочный каркас лестницы, — это дерево и металл. Металлическое сооружение имеет ряд преимуществ, по сравнению с деревянным. Ему свойственна долговечность, если металл будет высокого качества и обработан должным образом, то он простоит долгое время. Такой каркас не будет издавать неприятных скрипов, которые так раздражают при подъеме по деревянной лестнице.

Ступени могут быть изготовлены из разных пород дерева:

Породы древесины.

1. Дуб — это наиболее привлекательный материал, которому свойственны высокие эксплуатационные качества и презентабельный внешний вид. Через некоторое время после эксплуатации он может слегка потемнеть, что только добавит ему красоты и благородства. На рынке представлена широкая палитра дубовых ступеней, покупателю всегда есть из чего выбрать.

2. Из бука получаются изящные и высокопрочные ступени, но обойдется он в приличную сумму. Этот материал обладает высокой плотностью, он считается элитной разновидностью материалов.
3. Граб при правильной обработке и просушивании становится прочнее дуба. Из-за красоты и текстуры эта порода имеет еще одно название — белый бук.

   Привлекателен он тем, что может без негативных последствий подвергаться разным видам обработки.

4. Эксплуатационные качества ясеня идентичны характеристикам дуба.
5. Тик обладает широкой цветовой гаммой и достаточно высокой прочностью.
6. Хвойные разновидности древесины зачастую использую для обшивки подступенков. Такие материалы считаются самыми дешевыми.

После того как металлический каркас создан, можно приступать к креплению на него обшивки.

Кроме деревянных ступеней потребуются следующее оборудование и материалы:

Инструменты для монтажа ступеней.

• электрошуруповерт;
• молоток из резины;
• саморезы необходимого размера;
• рубанок;
• столярное оборудование;
• строительный уровень;
• карандаш для выставления отметин;
• строительная линейка;
• при боковом креплении ступеней могут потребоваться шпильки, они нужны и для фиксации балясин.

Способы установки ступеней на каркас из металла

Установка обшивки поверх металлического каркаса производится несколькими способами:

• на косоуры;
• монтаж при помощи кобылки;
• винтовое крепление;
• установка при использовании больцев;
• модульный метод.

Монтаж на косоуры является наиболее традиционным методом. Возможна установка как на 1, так и на 2 косоура. Последний вариант считается самым простым. Для его выполнения достаточно установить материал обшивки прямо на поверхность косоуров. В ступенях с 2-х сторон просверливают отверстия для последующего крепления на основу, с обратной стороны материал фиксируют при помощи болтов.

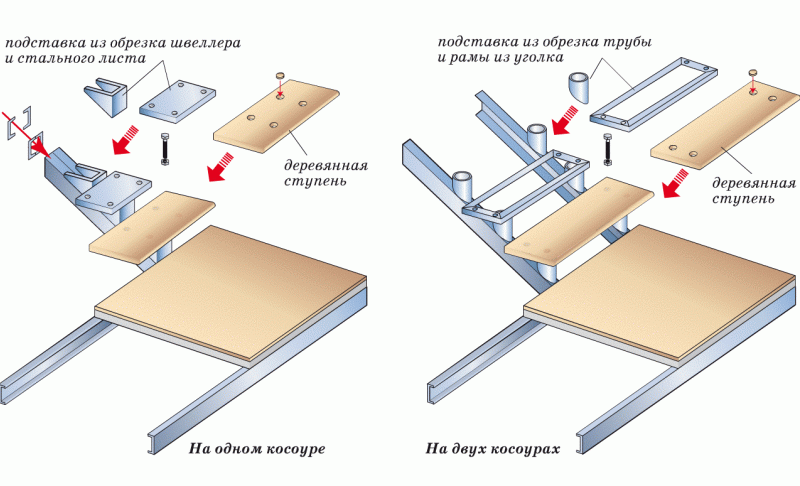

Схема монтажа лестничных ступеней.

Если установка производится только на 1 косоур, необходимо сделать дополнительную металлическую площадку для обеспечения должной устойчивости. На основу приваривается небольшой лист металла, по размерам соответствующий габаритам обшивки.

Дерево крепится на металлическую площадку с помощью болтов. Одним из допустимых вариантов установки может быть монтаж на боковой косоур в стене. Для этого в него вставляют шпильки, на которые впоследствии наживляют ступени.

Можно вырезать и пазы, их обрабатывают специальным клеем, а потом вставляют обшивку из древесины.

Легче всего производится установка ступеней на косоуры при использовании вспомогательного элемента кобылки. Это изделие может быть изготовлено из металлической трубы, профиля, уголка либо металлического листа. Кобылка обрезается под необходимым углом, после чего приваривается к несущему элементу. Именно на нее в дальнейшем крепятся части обшивки. Оптимальный материал для кобылки определяется параметрами будущей лестницы.

Винтовое крепление достойно особого внимания. Такая лестница имеет нестандартный вид и принципиально отличное устройство. Центральным элементом ее является металлическая труба либо балка, на которую крепятся площадки для обшивочного материала.

Платформа приваривается к основанию, после чего на нее производится крепление мебельными болтами самих ступеней.

В этом видео показан процесс крепления ступеней на металлический ломанный каркас:

Установка при использовании больцев предполагает отсутствие центрального элемента-основания, на который и производится фиксация ступеней. При таком способе устройства ступени монтируют к несущей бетонной стене крепежными элементами, а внешний край крепят к потолку при помощи больцев.

Такой метод достаточно оригинален, в настоящее время он становится все более популярным благодаря своему нестандартному виду. Следует помнить, что отсутствие центральных частей предполагает большую нагрузку на перекрытия, поэтому основание обязательно должно быть сделано из бетона, так как перегородки из менее прочных материалов не смогут выдержать нагрузки.

Установка ступеней на металлический каркас — дело достаточно хлопотное и сложное. К его выполнению нужно подойти с максимальным вниманием и ответственностью, так как этот этап является ключевым в процессе возведения лестницы.

В этом видео показан процесс монтажа деревянных ступеней на металлический каркас:

Если все нюансы будут учтены, можно получить красивую и удобную лестницу, которая будет радовать долгие годы.

Порядок сборки перил

Чтобы установка перил на лестницу проходила без сюрпризов, надо четко представлять весь процесс.

• Крепят два крайних столба — вверху и внизу пролета. Их выставляют так, чтобы от края столба до края ступени было одинаковое расстояние (обычно 3-6 см). Если лестница сделана на косоуре, их выставляют совмещая края, или следя за тем, чтобы с обоих сторон было одинаковое расстояние.
• Между двумя смонтированными столбами натягивается веревка. В их центр вкручиваются саморезы, натягивается шпагат, по которому надо будет выставлять центры устанавливаемых балясин и столбов, можно будет смотреть высоту и т.д. Вместо веревки можно установить направляющую, если вы уверены в том, что она ровная и нигде не провисает.

  Порядок сборки лестничных перил состоит из нескольких последовательных действий

• Крепятся балясины, ставятся столбы по имеющейся разметке. Их положение — строго вертикальное и так, чтобы верхушка была вровень с ниткой/направляющей.
• При установке каждого элемента выверяется его положение:
  • Столбы/балясины должны стоять строго вертикально, без малейших отклонений. Проверять надо в двух плоскостях.
  • Они должны быть на одной линии с уже установленными, «не гулять» вправо или влево.
• На выставленные столбы надеваются перила (с подперильником или без — зависит от вашего желания).

Далее процесс повторяется для второго пролета. Последнее, чем заканчивается установка перил — объединение опорных столбов в месте поворота. Конкретный способ зависит от типа и материала поручня, но надо исхитриться сделать так, чтобы этот участок был переходом от одного пролета к другому, при этом был удобен и не казался чужеродным.

Технические требования

При изготовлении лестницы на косоурах следует учитывать такие технические требования:

• Монтаж лестницы может производиться под углом в 20-750. При этом оптимальным углом подъема является 40-450;
• Одномаршевые конструкции должны включать в себя не более 18 ступеней;
• Все ступени должны иметь одинаковую высоту и ширину;
• Ширина лестницы с косоурами не должна быть менее 0,8 м;
• Длина проступи не может составлять менее 20 см. Оптимальной величиной является 25-30 см;
• Высота ступеней должна составлять 15-20 см;
• Лестничные конструкции с косоурами, которые имеют более 3 ступеней, должны оснащаться перилами, высотой не менее 0,9 м.

Оптимальным углом подъема деревянной лестницы на косоурах является 40-45 градусов Также требования к конструкции лестницы на косоурах предполагает использование исключительно качественных пиломатериалов, а также произведение точных расчетов и правильного монтажа изделия.

Изготовление и сборка деталей

Чтобы изготовить детали своими руками, понадобятся инструменты — электродрели, пилы, ножовки, рубанки. шуруповерты, электролобзики. Обязательно нужны измерительные приборы (отвес, рулетка, уровень) и чертежные принадлежности, желательно строительные. Для монтажа понадобятся и комплектующие — металлические шпильки, саморезы, уголки, зип-болты, деревянные шканты, столярный клей, лаки, краски и так далее.

Изготовление и установка тетивы или косоуров

Первый этап установки — изготовление несущей основы и ее монтаж. Тетиву делают из сплошных балок, прорезая в них углубления для вставки ступеней. Чтобы система не разошлась, нужны фиксаторы — металлические, деревянные тяжи или другие крепления. На косоуры детали накладываются сверху. Крепление выполняют на специальную фурнитуру, уголки.

Чтобы сделать основу, подготовленные деревянные балки обрезают под размер готовой лестницы, и дополнительно снимают участок, равный толщине проступи. Затем на детали наносят разметку по параметрам ступеней и выпиливают выемки стамеской или фрезерным станком. Готовый первый элемент будет шаблоном для изготовления остальных.

При установке несущие балки приставляют к месту размещения лестницы, упирая верхний конец в межэтажное перекрытие, а нижний — в пол первого этажа. Перед креплением деталей на анкеры, саморезы, металлические уголки проверяют совпадение горизонтов с помощью уровня. Если используются косоуры, их скрепляют дополнительными поперечными балками для надежности, а к стене фиксируют «глухарями» или дюбелями по проектным меткам.

Изготовление и крепление ступеней и подступенков

Монтаж проступей и, желательно, подступенков на тетиву выполняют поэтапно:

• по лекалам с рассчитанными размерами вырезают все детали ступеней и обрабатывают шкуркой;
• пазы в тетивах лестницы смазывают столярным клеем и устанавливают в них проступи, начиная снизу;
• в тетивах проделывают отверстия, устанавливают тяжи и фиксируют гайками;
• после высыхания клея подступенки, а затем проступи фиксируют на саморезы, гвозди или другой крепеж.

Установка на косоуры проще. Ступени закрепляют на них болтами, саморезами с фронтальной стороны, закрывая шляпки накладками или затирая грунтовкой, мастикой.

Изготовление и монтаж ограждений

После монтажа несущей основы и ступеней ставят ограждение. Без него лестница будет опасной, а ее вид — незавершенным. Балясины устанавливают на подступенки, закрепляя шпильками, шкантами или анкерами, или фиксируют непосредственно сбоку к тетиве (но это менее эстетичный вариант).

После возведения марша лестницы ставят опорные тумбы. Затем в основе и балясинах просверливают отверстия под крепеж, заполняют их клеем и фиксируют вертикальные элементы. После установки высоту подгоняют, обрезая излишки по уклону лестницы. Затем на балясины укладывают поручни, привинчивают их и обрезают сверху и снизу. Завершает сборку финишная обработка лестницы. Красить или лакировать ее нужно после установки всех элементов и высыхания клея и грунтовки.

Конструкции лестничных площадок прямых и угловых лестниц по деревянным балкам

Ранее мы выяснили, что косоуры и тетивы опираются на несущие балки лестничной площадки. Эти балки тоже должны на что-то опираться. В вариантах частично открытых лестниц несущие балки с одной стороны опираются на стену, а с другой их поддерживают опоры — стойки, колонны. Между несущими балками нужно положить ещё дополнительные балки — рядовые. Они повысят жёсткость конструкции, исключив зыбкость пола площадки, и будут поддерживать конструкцию пола площадки.

Укладка рядовых балок может производиться двумя способами.

Первый способ. Одним концом рядовые балки укладываются в паз несущей балки, перекинутой с опоры на опору. При этом сечение рядовых балок может быть меньше сечения несущих балок, поскольку роль рядовых балок сводится только к обеспечению жёсткости конструкции. Другим концом рядовые балки заходят в стену, как и несущие балки; но так как высота сечения рядовых балок (в данном примере она равна 75 мм) меньше высоты сечения несущих балок (150 мм), то и высота заложения рядовых балок в стену меньше и определяется высотой их сечения (75 мм).

Второй способ. Несущие и рядовые балки имеют одинаковое сечение; рядовые балки укладываются поверх несущих балок.

Если лестница открыта полностью, то опоры устанавливаются с двух сторон площадки, на которые производится монтаж балок площадки.

Устройство балочной лестничной площадки: а — план раскладки балок лестничной площадки по первому варианту; б — раскладка балок по второму варианту; в — схема разреза конструкции по второму варианту; 1 — опора; 2 — рядовая балка площадки 75×50 мм; 3 — несущая балка площадки 150×100 мм; 4 — косоур; 5 — ступени; 6 — несущая косоур балка 150×100 мм; 7 — доски чёрного пола; 8 — чистый пол.

Далее на балки — рядовые и несущие — настилаются доски чёрного пола, по которым монтируется конструкция чистого пола. Снизу площадку оформляют, закрывая либо только доски чёрного пола, либо пряча и балки площадки. Для этого годятся доски типа «вагонки», гипсокартонные листы или иной облицовочный материал. При необходимости можно предусмотреть звукоизолирующую прослойку.

Лестничные площадки угловых лестниц мы формируем аналогичными приёмами. В частично открытых лестницах площадка примыкает к смежным несущим стенам. В этом случае нужна одна стойка — с внутреннего угла лестницы. Несущие косоур или тетиву балки площадки заводятся одним концом в стену, с другой — опираются на стойку. Рядовые балки монтируются одним из двух способов, подробно описанных в прямых лестницах.

Если лестница полностью открыта, то опоры ставятся с дух сторон площадки. Причём нужно по две опоры с каждой стороны площадки. На опору укладываются балки, которые вместе с опорами образуют своеобразную опорную раму, на которую монтируются балки площадки — и основные, несущие, и дополнительные — под конструкцию пола площадки.

Конструирование лестничной площадки угловой лестницы: а — вид лестницы; б — несущие конструкции лестницы; в — план раскладки балок площадки, тетив, косоуров; 1 — косоур; 2- проступь; 3 — стойка; 4 — тетива; 5 — крепление проступей врубкой; 6— то же, на опорный брусок; 7— несущая тетиву/косоур балка; 8 — дополнительные балки для формирования площадки; 9 — опорная рама; 10 — доски чёрного пола плошадки; 11 — доски чистого пола площадки.

Для опор годится дерево (бревно, брус), в этом случае опоры называют стойками. Опоры можно возвести и из камня (кирпича, мелких блоков). Но, заметьте, под каменную опору необходимо подготовить фундамент, поскольку масса каменной опоры значительно больше деревянной, а конструкция перекрытия на такую массу не рассчитывается.

Если дизайнерский проект помещения не позволяет ставить стойки, то их можно заменить подкосами, схема решения показана на рисунке. Защемлённая в стене несущая балка площадки поддерживается подкосом, который, в свою очередь, упирается в стену и поддерживается опорным элементом. И подкос, и опорный элемент могут быть красиво обыграны архитектурно в любом стиле помещения.

Опоры также можно заменить диагональными балками, перекинутыми на две смежные несущие стены. На одну или две диагональные балки укладывается защемлённая в стене балка, на неё опираются несущие балки площадки. Снизу эту группу балок, конечно, лучше закрыть какой-либо подшивкой. Способ хорош в том плане, что образуется совершенно свободное пространство под площадкой, лестница смотрится более лёгкой. Однако, поскольку все балки укладываются «поэтажно» друг на друга, нужно точно рассчитать высоту их заложения в стены. И ещё одно предупреждение. Как и всякая консольная конструкция, такая площадка работает в менее благоприятном режиме, поэтому решение о параметрах сечения балок должно приниматься на базе расчётов.

Устройство лесничной площадки угловой и прямой лестницы без стойки: а — замена стойки подкосом; б — то же, диагональными балками; 7 — несущая балка площадки под косоур/тетиву; 2 — подкос; 3 — опора под откос; 4 — диагональные балки; 5 — вспомогательная балка под несущие балки площадки; 6- прибоина под балки площадки.

Косоур из металла

Металлический косоур считается более прочным и надежным, по сравнению с деревянным. Для его изготовления также существует ряд способов:

• Ленточный – выполняется путем выпиливания элементов из целого листа металла. В зависимости от размеров допускается выпилить косоур целиком или частично с последующей сваркой. Сварочные швы обрабатываются и закрашиваются таким образом, что создается ощущение цельного косоура.

• Косоур из профильной трубы. Изготавливается путем нарезания необходимого количества отрезков, равных ширине проступи и высоте подступенка, после чего они свариваются под углом 90°.

• Косынки – являются аналогом кобылок. Изготавливаются из уголков, сваренных под прямым углом.

Второй вариант монтажа металлических кобылок — приваривание к наклонному несущему элементу выступа под углом, необходимым для размещения площадки.

Видео, по монтажу металлического косоура:

Как крепят косоур к верхней площадке или перекрытию

Крепление косоура к площадке и перекрытию второго этажа зависит от его типа, которое может быть деревянным или металлическим. В верхней части косоур, выполненный из любого материала, крепят анкерами или болтами. Его крепление осуществляется к стальным балкам или железобетонному перекрытию с помощью сварки, болтов или анкеров. При монтаже металлической тетивы ее торцы срезаются под нужным углом и к ним привариваются стальные пластины или уголки, в которых заранее просверлены отверстия. Полученные площадки на краю тетивы стыкуются со стальной балкой при помощи болтов. Можно использовать анкер, который лучше всего подходит для крепления косоура к перекрытию из железобетона. Внизу лестницы тетиву можно прикрепить к торцу площадки или оставить опираться на горизонтальную верхнюю плоскость площадки.

Если лестница имеет боковую тетиву, то это позволяет расположить ступени тем удобным способом, который более всего подходит для данного помещения. Такая лестница будет более компактной и удобной. Обычно это лестницы с металлическими ступенями, облегченной конструкции. Тетива в них крепится на закладных, вмонтированных в стену, и наверху закрепляется с помощью приваренных к краям пластин за балку.

В каких случаях требуется ограждение

Лестницы, в которых используется тетива, могут оснащаться ограждением в следующих случаях:

1. Когда балясина монтируется непосредственно на тетиву.
2. Когда большие размеры характерны для балясины, а не для тетивы. В этом случае на лестничный элемент крепится подбалясная доска, которая способствует расширению тетивы примерно на 25 мм. Впоследствии балясина также монтируется на эту доску.
3. С боковых сторон тетивы происходит крепление балясин, длина которых в таком случае увеличивается. Однако такая методика способствует освобождению ширины марша. Для лестничного прохода освобождается дополнительное свободное пространство.

Выше были перечислены преимущества, которые характеризуют крепление косоуров во многих домах. Бытует мнение, что эти элементы придают большую надежность всей конструкции в целом. Лестницу с тетивой же сделать можно в более короткие сроки.

Практическая инструкция

Настал черед изготовить деревянные ступени своими руками. Мы пройдем 3 этапа: выполним расчет, изготовим ступени, после их смонтируем.

Определите высоту конструкции, ее габариты и количество ступенек. Для того, чтобы у вас получилась тетива, возьмите деревянную палку требуемой толщины. Как отмечалось выше, выпиливание пазов следует выполнять с помощью шаблонов.

При самостоятельном вырезании пазов следует скопировать отметки с шаблона на заготовку. Древесина обрабатывается специальным фрезером с насадкой требуемого диаметра.

После этого зафиксируйте на месте строительства внутреннюю тетиву и соедините все элементы ступенек. Когда работа будет закончена, со второй стороны элементы ступенек прижмите другой тетивой и аккуратно подбейте. С помощью клея и гвоздей можно сделать конструкцию более прочной и надежной в использовании.

Установив тяжи, можно предотвратить нежелательное расшатывание лестничной конструкции. Тяжи монтируются из расчета один на 5 ступенек.

В заключение стоит отметить, что сконструировать тетива для лестницы своими руками не так уж и сложно, как может показаться на первый взгляд. Перед тем, как использовать лестничную конструкцию по назначению, следует убедиться в прочности креплений.

Если есть необходимость, то можно установить дополнительные вертикальные опорные элементы. Для этой цели подойдут трубки из металла или балки из дерева. Интересно смотрятся модели лестниц, которые с помощью подвесов монтируются к потолочным перекрытиям.

Что касается ограждений, то их можно устанавливать как на тетиву, так и на сами ступеньки. Здесь все зависит от ваших эстетических предпочтений. Если вы не уверенны, что справитесь с работой самостоятельно, даже при помощи видео инструкции, то лучше обратитесь к специалистам. В компании «Лестницы Мастер» работают мастера, которые выполнят все поставленные перед ними задачи не только быстро, но и качественно. Такая тетива для лестницы гарантировано будет надежной, прочной и эстетически привлекательной.
