Важность СНиП при выборе оснований и фундаментов

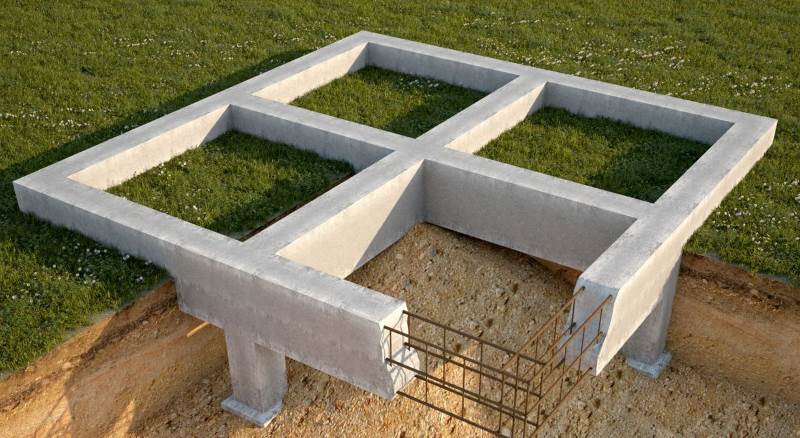

Ленточный

Очень часто используемый вид фундамента для частного строительства. Ленточный фундамент представляет собой железобетонную полосу фиксированной высоты и ширины, расположенную по периметру всего здания. Такой фундамент хорошо подойдет для домов с тяжелыми стенами (бетон, кирпич) и перекрытиями. Если в доме будет гараж или подвал, то данный тип фундамента прекрасно для этого подойдет.

Обычно ленточный фундамент углубляется до глубины, большей глубины промерзания грунта, но также существует и мелкозаглубленный ленточный фундамент, который используется при строительстве небольших домов, преимущественно деревянных.

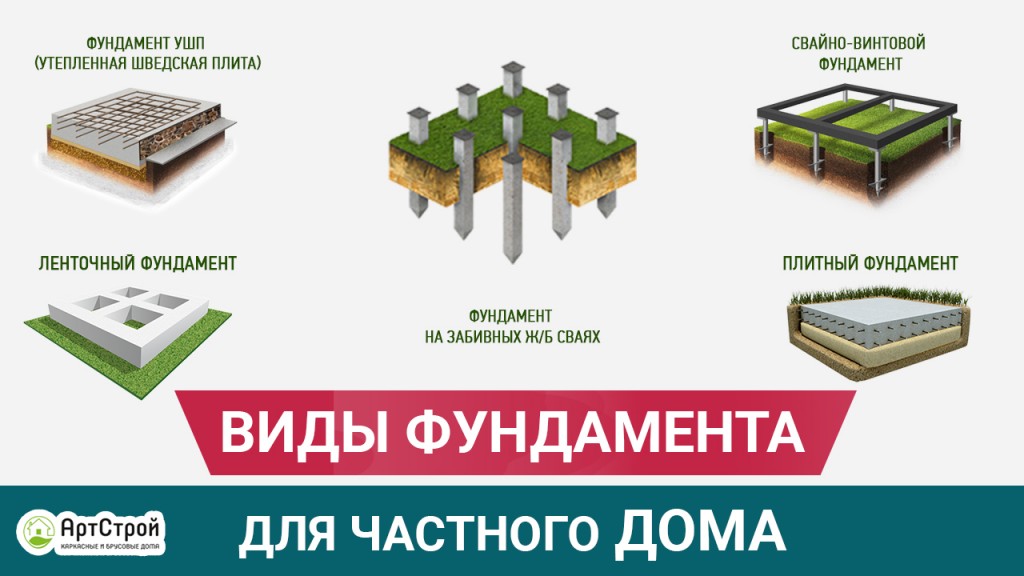

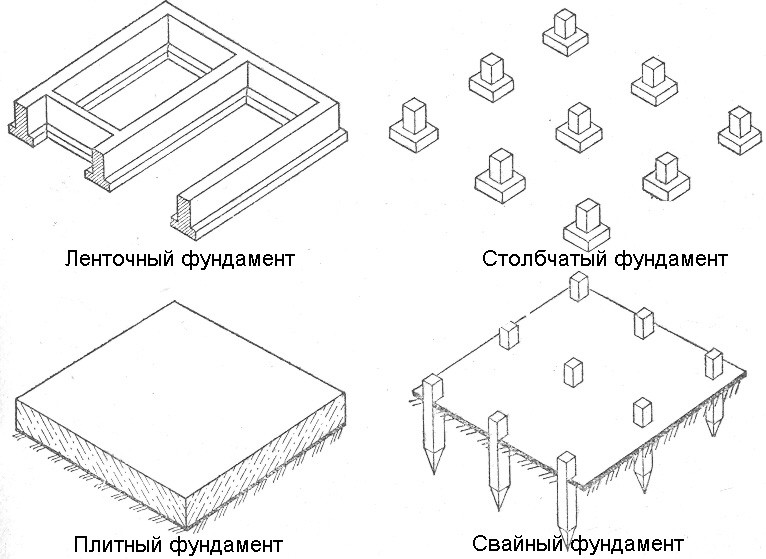

Виды фундамента для частного дома

Есть следующие типы фундаментов:

• свайные;
• ленточные;
• столбчатые;
• плитные;
• комбинированные.

У каждого вида существует несколько вариантов исполнения. Среди них есть классические и новые типы фундаментов – например, шведская плита и фундамент ТИСЭ.

Под ленточным фундаментом понимают основание в форме ленты по периметру дома. Типы фундаментов и их конструкции:

• монолитные. Армированная лента, заливается в опалубку на месте постройки;
• сборные. Составляются из готовых железобетонных блоков;
• сборные прерывистые. Устанавливаются отдельными отрезками под несущими конструкциями;
• жесткие. Армированный пояс продольный;
• гибкие. Армирование продольно-поперечное.

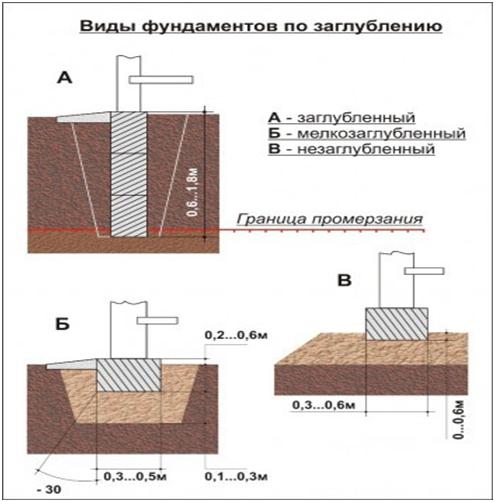

Кроме этого ленты различаются глубиной заложения:

• мелокозаглубленные – обычно в пределах 50 см;
• заглубленные – утопленные ниже линии промерзания земли (зависит от географической зоны).

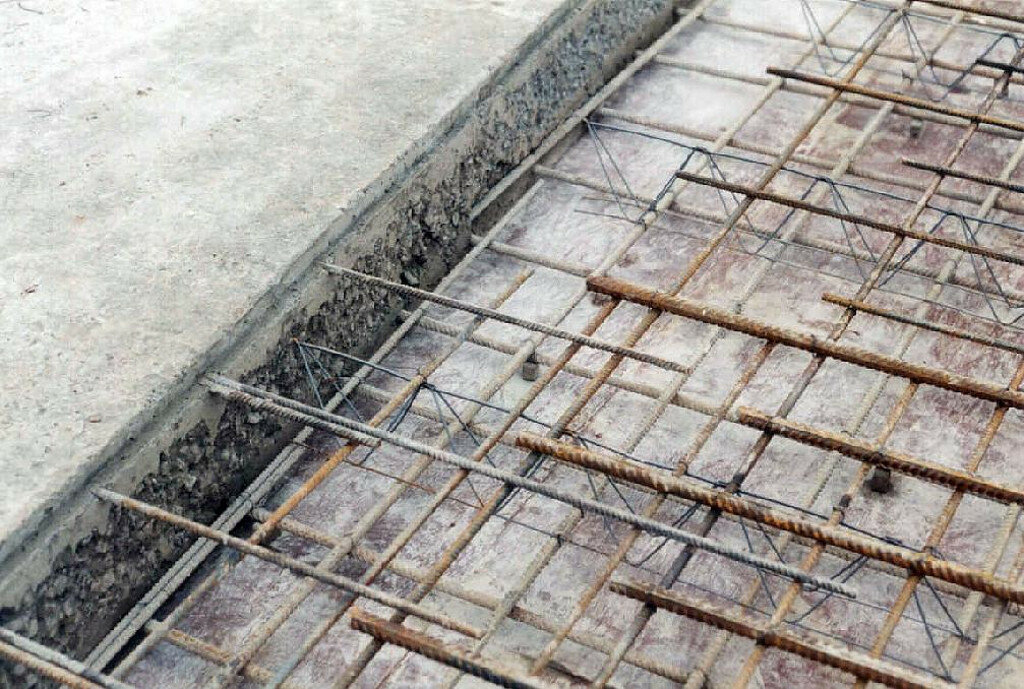

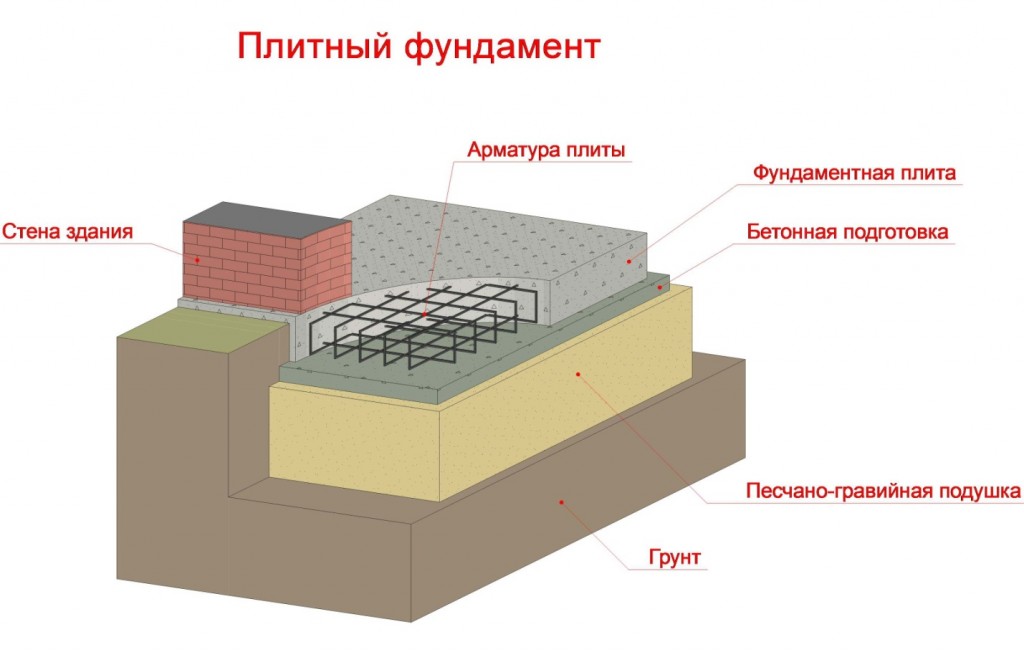

Плитный фундамент – это т.н. плавающая плита, армированная железобетонная, расположенная на подушке из песка и щебня. Разновидности:

• монолит. Заливается сразу или послойно на месте работы;
• сборная плита. Состоит из отдельных ж/б блоков. Блоки могут располагаться впритык друг к другу или на некотором расстоянии – этот вариант позволяет сэкономить на возведении. Под несущими конструкциями наличие блоков обязательно;

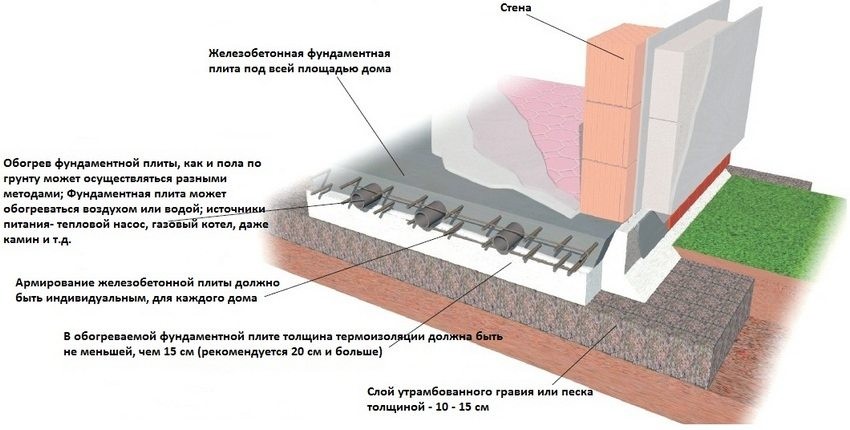

• шведская плита. В конструкцию входит утеплитель и система «теплый пол».

Свайные виды фундаментов – это сваи, погруженные в землю. Оголовки наверху обрезают на одном уровне и соединяют в единую конструкцию ростверком.

Классификация по материалу:

• деревянные;
• бетонные;
• металлические.

По способу погружения:

• забивные – из любого материала;
• винтовые (завинчивающиеся), только металл;
• буронабивные – бетон. Бурят скважины, в них помещают полые трубы, в трубы – арматуру и заливают бетон.

По схеме установки:

• одиночные – под углами дома;
• кустовые – отдельными участками под несущими конструкциями;
• свайное поле (сплошные) – по всей площади близко друг к другу.

Кроме обычных свай, которые опираются концами на твердые пласты, существуют также висячие: они не достигают твердого слоя, держатся за счет давления соседнего грунта на боковые стенки.

Варианты исполнения ростверка:

• бетонная балка по периметру дома и под несущими внутренними стенами. Может быть монолитной и сборной из отдельных блоков;
• металлопрофильная труба;
• бревно или брус. Используется под легкие деревянные и каркасные постройки. У деревянных функцию ростверка может выполнять нижний венец;
• бетонные плиты.

Ростверк может быть низким (на уровне земли) или повышенным (на расстоянии от поверхности грунта).

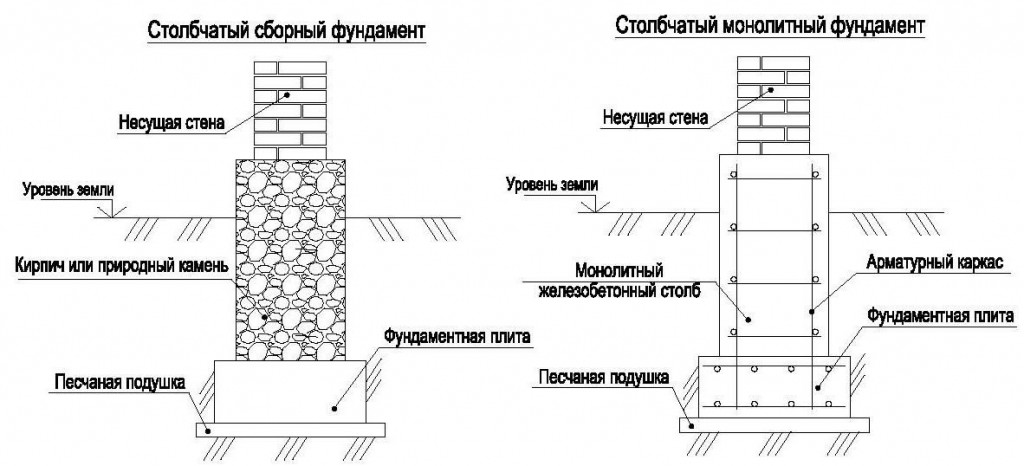

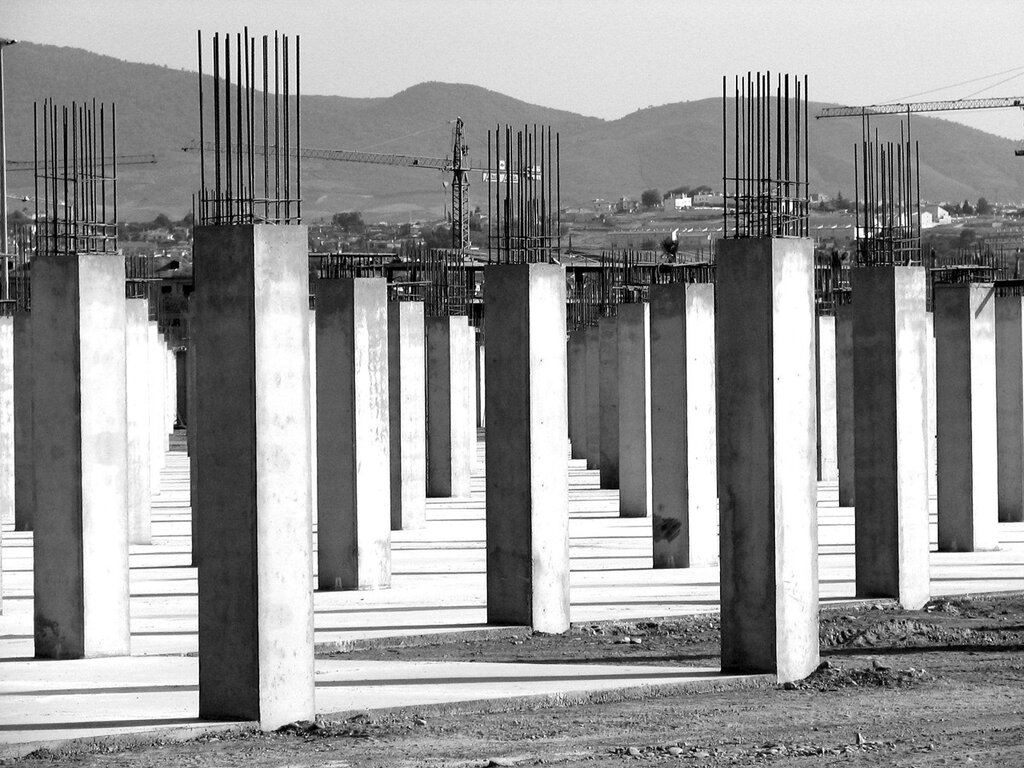

Столбчатый фундамент – самая дешевая и простая в возведении конструкция (за исключением монолитных столбов, их установить сложнее и дороже). Обычно повышенный. Столбы можно выполнить:

• из монолитного бетона, с устройством опалубки;
• из бетонных блоков;
• из кирпичей;
• из металлических и асбоцементных труб;
• из бревен.

Комбинированные фундаменты обычно используются для усиления основания на плохих грунтах. Самые известные:

• свайно-ленточный. Погружают винтовые сваи, функцию низкого ростверка выполняет армированная бетонная лента;
• ТИСЭ. Разновидность свайно-ленточного с повышенным ростверком. Сваи – буронабивные с расширенной подошвой, ростверк «подвешен» на некотором расстоянии от земли, от него отходит наклонная отмостка.

     Область применения

Настоящий Свод правил (далее — СП) распространяется на основания и фундаменты вновь строящихся и реконструируемых зданий и сооружений*, возводимых в открытых котлованах.

________________

* Далее вместо термина "здания и сооружения" используется термин "сооружения", в число которых входят также подземные сооружения.

Настоящий СП не распространяется на проектирование и устройство оснований и фундаментов гидротехнических сооружений, опор мостов и труб под насыпями дорог, аэродромных покрытий, сооружений, возводимых на вечномерзлых грунтах, свайных фундаментов, а также оснований глубоких опор и фундаментов машин с динамическими нагрузками.

Конфигурации исполнения фундамента

В зависимости от степени тяжести объекта, количества опорных элементов и архитектурной планировки здания, применяется определенная конструкция основы под постройку. Различают следующие варианты ее конфигураций:

• Ленточный фундамент на сваях – используется при капитальном строительстве домов большой площади. По сути, комбинированный вариант, в котором используется монтаж бетонных опор по периметру здания. Сваи выступают несущей основой, а песчано-цементная лента выполняет функцию базы для ростверка.
• Одиночная фундаментная основа – предполагает передачу нагрузки от элемента небольшой площади на основу. Реализуется точечная опорная конструкция по принципу несущих колонн.
• Кустовой фундамент – обеспечивает прием нагрузки через несколько опорных элементов, которые сосредотачиваются на ростверке под одной из конструкционных частей объекта.
• Монолитный фундамент – не относится к традиционной плитной основе, но имеет с ней общие черты в том смысле, что создается системное размещение опорных элементов с минимальным сохранением пустот.

Есть и различия по уровню исполнения несущих опор. Например, низкий фундамент размещается прямо над почвенной поверхностью, не позволяя перекладывать нагрузку на грунт. Эта система предполагает использование мелкоформатных стержней, образующих монолитную несущую базу. Для повышенной платформы применяются более основательные элементы опор. Это может быть фундамент на ЖБ-сваях, в котором и ростверк тесно сопрягается с несущей конструкцией. Может включаться и система дополнительного армирования балками, связывающими стержни между собой.

ГОСТы на свайные фундаменты

ГОСТы на свайные фундаменты и винтовые сваи в РФ заменены на СНиП и СНиП . Железобетонные сваи промышленного производства выпускаются по ГОСТ 19804-2012.

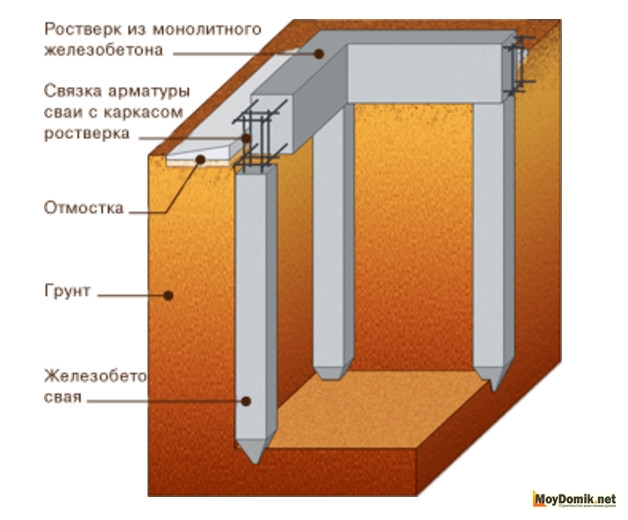

Свайно-ростверковое основание

При производстве свай применяется несколько стандартов:

• ГОСТ;
• ОСТ;
• ТУ.

Требования, предъявляемые нормативными документами к изделиям, учитывают характеристики грунтов, для которых они предназначаются. Выпускаемые по ГОСТ винтовые сваи подразделяются по своим конструктивным особенностям. Изделия группируют по:

• форме наконечника (открытые и завальцованные);
• форме, ширине и числу лопастей;
• способу применения.

Сборной фундамент из железобетонных блоков

Используется для каркасных домов, сложных конструкций бань, гаражей, беседок.

Для возведения потребуется привлекать спецтехнику, которая доставит материал на место строительства, и кран, чтобы опускать блоки в траншею.

Если вы решили сделать основание из ФБС сами, то следует закупить фундаментные блоки размерами 20*20*40 см.

Создается на устойчивой песчаной почве. Не рекомендуется устанавливать на пучинистом грунте, поскольку велика вероятность разрыва раствора на стыках блоков, что ведет к разрушению основы.

Плюсы:

• Низкая цена материалов.
• Высокая прочность.
• Скорость создания.
• Небольшой расход сырья за счет габаритности блоков.
• Простота монтажа.

Минусы:

• Необходимость привлечения спецтехники, что влечет дополнительные траты.

Технология создания

Схожа с устройством кирпичного основания, но имеет свои особенности. Этапы его возведения такие:

Нужно учитывать, что, согласно нормам, минимальная высота такого фундамента – два блока.

Тематический материал:

• Фундамент для беседки своими руками
• Столбчатый фундамент под беседку
• Строительство ленточного фундамента для беседки

Какими бывают сваи

Деление на различные виды свайных фундаментов и классификация свай подразумевают группирование по материалу изготовления и способу монтажа.

По материалу

Выбирая материал сваи, следует оценивать не только его физические свойства в сочетании с рабочими характеристиками, но, также, стоимость, доступность и удобство монтажа. Сегодня применяют такие виды свай:

1. Деревянные.

Наиболее распространены деревянные опоры из сосны и ели, но иногда встречаются и лиственничные, дубовые и кедровые сваи.

Древесина хорошо поддается обработке и во многих регионах является самым доступным материалом, но из-за таких существенных недостатков, как малая прочность и подверженность гниению, к применению деревянных свай сегодня прибегают довольно редко.

Деревянная свая должна иметь в диаметре не менее 180 мм. Наибольшая длина цельноствольных деревянных свай обычно не превышает 16 м. Если же необходима более длинная опора, сращивают несколько стволов, увеличивая таким образом длину сваи до 25 м.

2. Стальные.

Сваи, выполненные из стали, могут иметь самую разнообразную конструкцию. В большинстве случаев это цельнотянутая труба с толщиной стенки от 8 до 12 мм, но могут применяться, например, опоры коробчатого сечения, изготовленные из двутавров или других элементов.

Для усиления несущей способности стальные сваи после установки на место заливаются бетоном.

Из стали изготавливаются и так называемые винтовые сваи, достаточно популярные сегодня. Они имеют вид сверла или обычной трубы, снабженной шнековой навивкой.

Сваи больших диаметров завинчивают с применением механизированного оборудования, например, кабестанов, но опору диаметром 100 мм вполне могут установить на место два человека с помощью ворота.

Благодаря подобию резьбы винтовая свая фиксируется в грунте особенно прочно и даже при небольшом диаметре основного ствола и малой прочности грунта может удерживать значительные нагрузки.

Важным достоинством опор данной разновидности является возможность их многократного использования. При сооружении мобильной постройки сваю не бетонируют, а при переносе здания ее извлекают, чтобы позже установить на новом месте.

Сталь – весьма прочный и долговечный материал, но он имеет высокую стоимость и подвержен коррозии.

3. Железобетонные.

Наиболее распространенные на сегодняшний день виды свай и свайных фундаментов изготавливаются из железобетона.

Этот вариант наиболее практичен с точки зрения индивидуального строительства, поскольку позволяет изготовить сваю любого диаметра прямо в грунте, не привлекая дорогостоящего подъемного оборудования.

Ж/б сваи могут поставляться на стройплощадку и в готовом виде. В этом случае они обычно имеют квадратное (с размерами от 200х200 до 400х400 мм) или прямоугольное (250х500 или 200х400 мм) поперечное сечение. Все чаще применяются винтовые железобетонные сваи.

При завинчивании в них заводится стальной сердечник, который по завершении монтажа извлекается для завинчивания следующей сваи.

Сваи из железобетона могут быть как сплошными, так и полыми.

По способу монтажа

Также выделяют различные виды свайных фундаментов по способу погружения свай в грунт. Применяют один из следующих методов:

1. Внедрение в грунт посредством молотов или вибропогружателей.

Сваи, устанавливаемые подобным образом, называются забивными. Все они, независимо от материала, имеют заостренный конец длиной в 1,5 – 2 диаметра, который при работах в плотном грунте защищают с помощью специальной детали – башмака.

Защищается и верхняя часть сваи, которая подвергается ударному воздействию: на нее одевается толстостенное стальное кольцо.

Кроме того, у него есть существенный недостаток: при забивании сама свая или ее гидроизоляционное покрытие могут быть повреждены, что практически невозможно проконтролировать.

2. Завинчивание.

С помощью этой технологии устанавливаются винтовые сваи, о которых было рассказано выше.

3. Установка в заблаговременно выполненную скважину.

При таком способе установки сваю называют буровой. Формирование скважины осуществляют посредством бура, причем сделать это можно и вручную.

При явном недостатке данного способа погружения, который заключается в наличии земляных работ, есть у него и важные преимущества:

• вместо заострения свая имеет плоский нижний торец или даже специальное уширение (пяту), что обеспечивает ей более устойчивое положение и минимальную осадку;
• при установке сваи в готовую скважину практически отсутствует риск повреждения гидроизоляции, что особенно актуально для стальных свай;
• из-за отсутствия ударного воздействия на сваю вероятность ее повреждения при монтаже сводится к нулю.

4. Изготовление прямо в грунте.

По данной технологии устанавливаются буро-набивные сваи. В заранее выполненную скважину устанавливают опалубку и арматуру, после чего ее заливают бетоном.

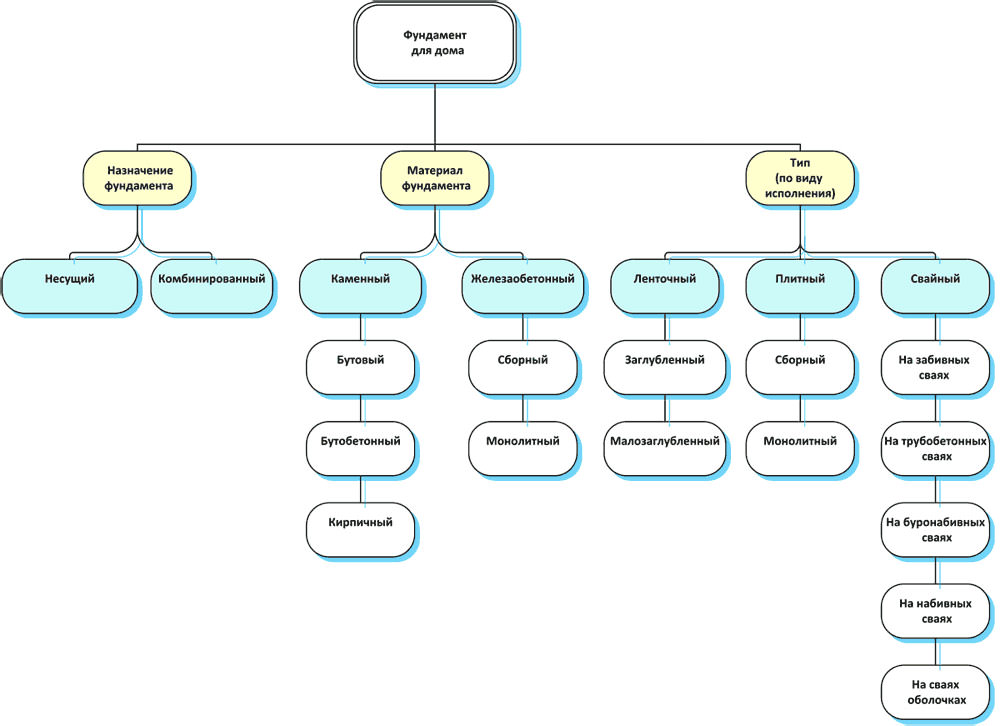

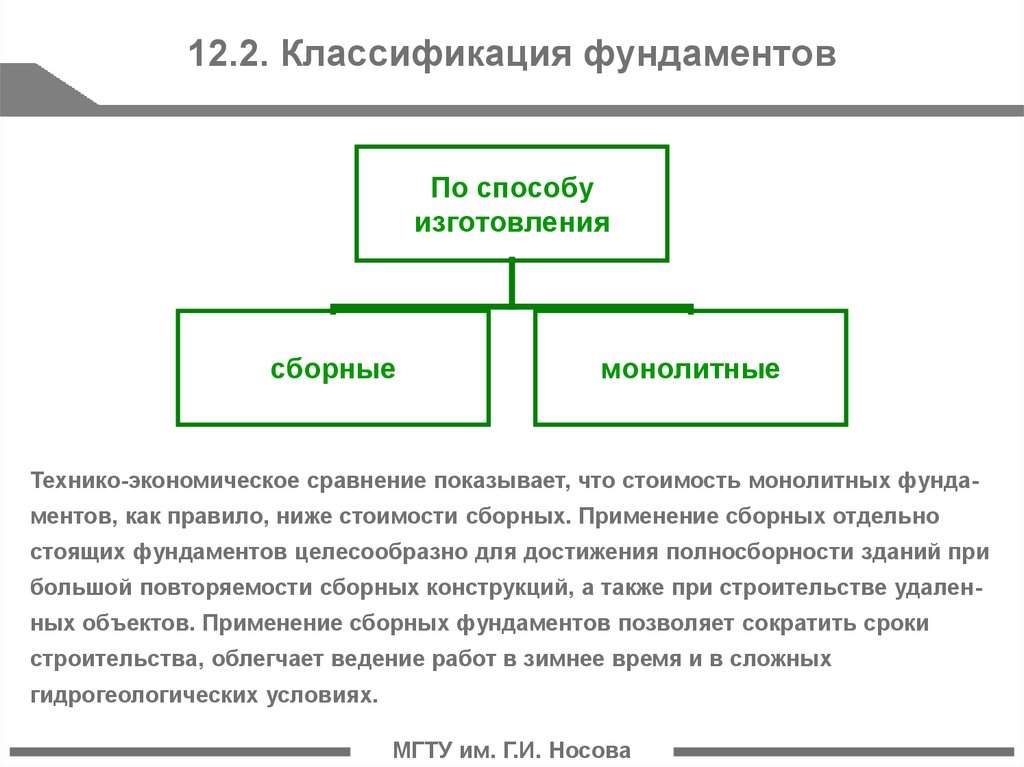

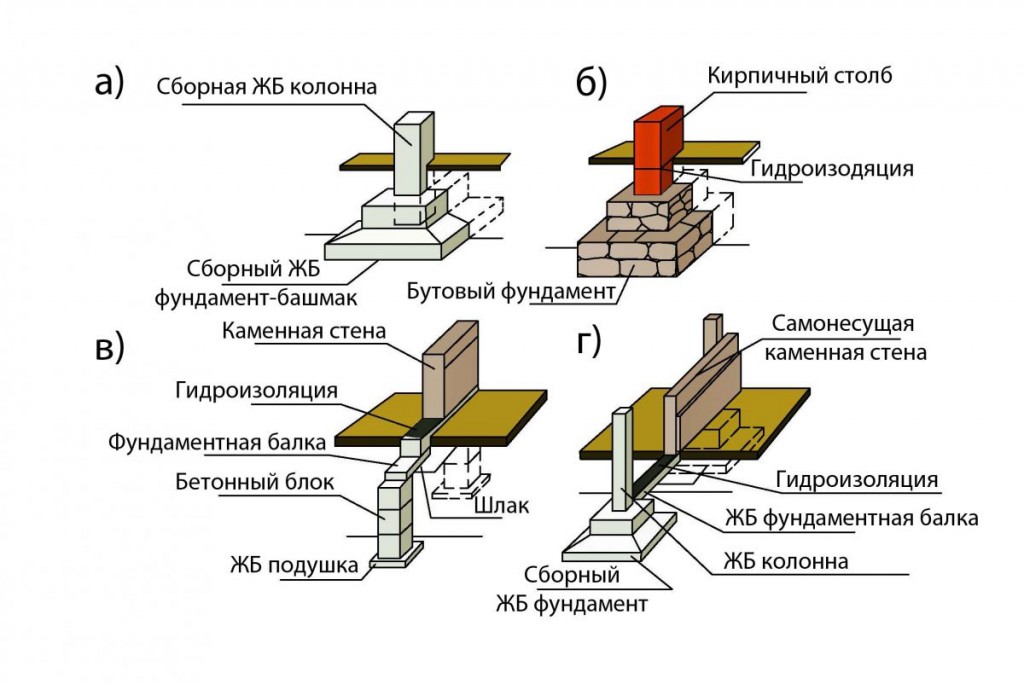

Классификация фундаментов по разным критериям

По виду материала:

• железобетонные;
• бетонные — состоят из бетона, заливаются в опалубку с трамбованием;
• бутовые — из бутового камня на цементном растворе;
• бутобетонные — бетон с заполнением бутовыми камнями;
• кирпичные — кладка из полнотелого хорошо обожженного кирпича;
• деревянные — закопанные стойки или деревянные сваи;
• металлические — обычно сваи.

По характеру работы под нагрузкой:

• жесткие — в них можно пренебречь деформацией изгиба;
• гибкие — проектируют их как изгибаемые элементы, работают на изгиб, это плитные, ленточные фундаменты.

Сами фундаменты, так же как и основания, должные отвечать определенным требованиям СНиП:

1. Долговечность.
2. Прочность.
3. Стойкость к вымыванию грунтовыми водами, биологической и химической агрессии.
4. Устойчивость на скольжение и опрокидывание.

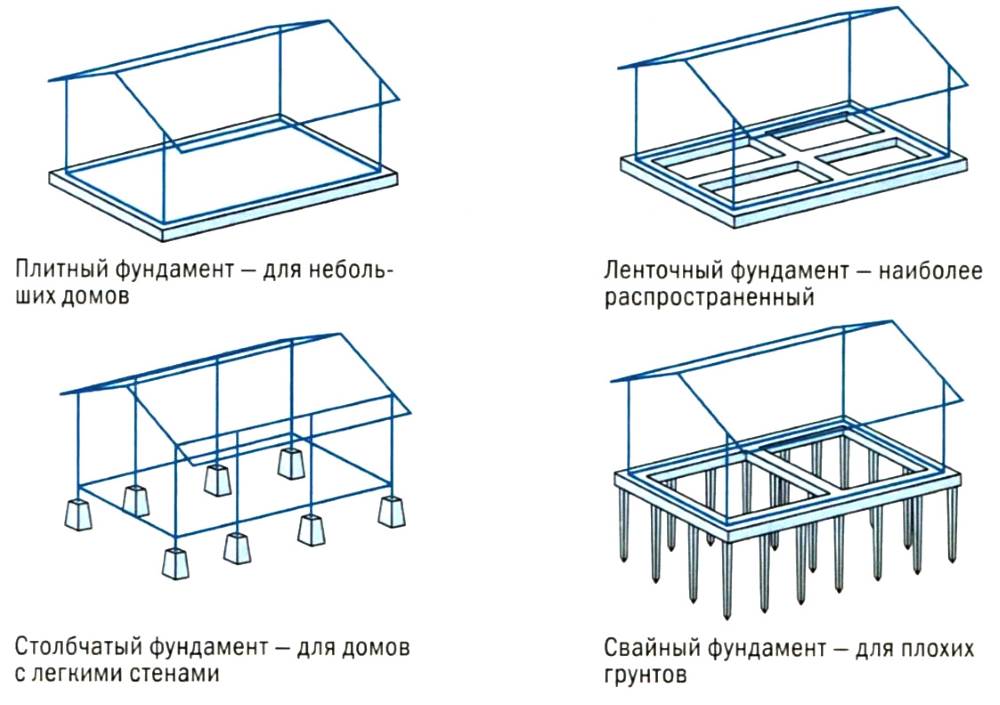

Какие разновидности фундаментов можно выделить?

Существует всего 4 основных видов:

• столбчатый;
• ленточный;
• свайный;
• плиточный.

Кроме того, есть разница в глубине заложения. Далее будут разобраны все основные разновидности. Основание обязательно должно быть ниже глубины промерзания. Чем она больше, тем дороже вам выйдет проект. Это поможет вам сделать правильный выбор.

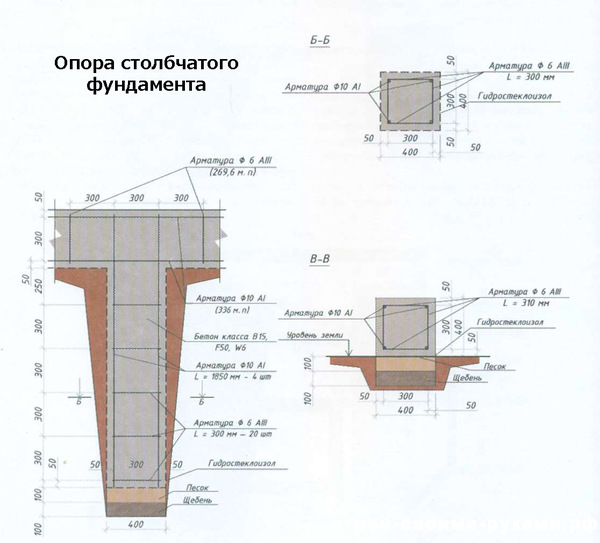

Столбчатый фундамент

Чаще всего встречается при строительстве временных сооружений. В углах будущего строения ставятся столбы, выполненные из кирпичей или бетона. Они закапываются на такую глубину, чтобы морозное пучение никак не повлияло на конструкцию. Такой фундамент подходит только в случае с легкими домиками.

Свайный

Это самый быстровозводимый вариант. Его можно создать всего за 2 дня. Вам не понадобится выполнять какие-либо земляные работы. При этом, лопасти свай подвержены коррозии, поэтому срок службы достаточно сильно ограничен. Кроме того, конструкция достаточно хорошо проводит холод.

Плитные

На такой фундамент можно поставить даже достаточно тяжелый коттедж. Только предварительно убедитесь в надежности грунта. Объем земляных работ не такой уж и большой. Если грунт сыпучий и зыбучий, то придется потратить много средств и времени на обустройство данной конструкции. При этом, перепады высоты должны быть несущественными.

Ленточные

Их можно разделить на два типа — полнозаглубленный и МЗЛФ. Первый необходимо устанавливать по всей глубине промерзания. Он отличается высокой надежностью. Армирование практически никак не влияет на несущую способность дома. Данный фундамент прост в изготовлении. К минусам можно отнести сложность монтажа в случае с повышенным уровнем грунтовых вод. Материалоемкость весьма высокая.

МЗЛФ — это монолитная балка из железобетона, которая размещается на специальной песчаной подушке. Осуществить монтаж максимально просто. Правда минусы достаточно весомые:

• низкая жесткость;
• необходимо обустраивать дренаж;
• армирование должно быть высочайшего уровня;
• обязательно наличие утепленной отмостки (для того, чтобы избежать пучение грунта).

Обязательно посмотрите видео ниже. Оно поможет вам сделать правильный выбор.

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

• буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
• буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
• буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
• буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

• По несущей способности грунта под пятой сваи,
• По прочности конструкции сваи,
• По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП «Свайные фундаменты».

Какой фундамент выбрать?

Давайте сравним разные виды фундамента для дома по выделенным выше ключевым показателям. Ориентируясь на приведенные данные и сопоставив их со своими приоритетами, вы сможете разобраться, какой фундамент выбрать для вашего дома.

Что необходимо учитывать при заливке

В первую очередь необходимо помнить, что экономить на бетоне нельзя, также следует выбирать только качественный тип цемента. Чем выше будет качество цемента, песка и добавок, тем прочнее будет бетонный фундамент.

Самостоятельно без профессиональной помощи и специализированного оборудования практически не реально залить монолитный фундамент. Чтобы обеспечить скорость работ по заливке и нужные объемы бетона, приходится иногда использовать сразу несколько бетономешалок.

Способов заливки монолитного бетонного основания существует много. Кто-то сразу с бетономешалки с помощью специального короба подает бетон, уплотняя на месте готовую смесь, кто-то использует вибратор или иные приспособления, поднимающие общую стоимость работ и цену самого основания.

Обустроить такой фундамент самостоятельно можно, однако, необходимо иногда консультироваться с профессионалами, имеющими опыт в разных сферах строительства. Общая технология обустройства монолитного основания для дома универсальна. Сроки работы могут отличаться в зависимости от типа грунта, наличия грунтовых вод, уровня усадки, степени промерзания в разные периоды и т.д.

Виды фундаментов: преимущества и недостатки

Фундамент основа любой постройки. От прочности и надежности фундамента зависит абсолютно все – стойкость конструкции, ее долговечность и качество.

Без фундамента не обойтись почти никогда, и неважно, что вы строите, загородный домик или настоящий замок из кирпича. Если не уделить фундаменту достаточно внимания, ждать последствий придется совсем недолго.

Такая халатность первым делом приведет к проседанию дома и перекосу стен, а затем, если не предпринять срочных мер, и вовсе к возникновению трещин.

Именно из-за ошибок в закладке фундамента людям часто приходится впоследствии переплачивать большие суммы денег, хотя стоило позаботиться об этом заранее.

При расчете и проектировании фундамента для дома во внимание должно приниматься множество факторов, в том числе и погодный и природные факторы. Разумеется, характер почвы, грунта, рельеф также должны учитываться.

Типы фундаментов и их применение

Ниже мы вкратце расскажем о том, какие бывают типы фундаментов и какова их область применения. Фундамент для дома выбирается исходя из главного критерия – тип грунта, а также характеристики будущей постройки. Если есть необходимость оформить дом под окружающий ландшафт, с этим проблем не возникнет при абсолютно любом типе фундамента.

Сборный фундамент ленточного типа

Такие фундаменты используются при возведении малоэтажных построек. Стеновые блоки и подушки – сборные элементы – производятся на заводе. При минимальной нагрузке на грунт можно обойтись без блока подушки.

Этот фундамент прочнее ленточного, поэтому здание может позволить себе более тонкие стены, имея столь надежную основу. Еще одним достоинством сборного ленточного фундамента является скорость и простота его сборки.

Минусом же является излишняя громоздкость и увы, некоторая непрактичность – в стыки между блоками частенько попадает вода.

Ленточный монолитный фундамент

Такой ленточный фундамент является, по сути, мощной железобетонной полосой, которая проходит по всему периметру. Монолитный фундамент ленточного типа представляет собой очень жесткую и надежную горизонтальную конструкцию, которая является устойчивой даже в нестабильных типах грунтов.

Сфера использования такого фундамента достаточно узкая – постройки малых размеров из бревна и бруса. Как уже было сказано, главными достоинствами этого типа фундамента являются надежность, прочность и непритязательность к грунту. Серьезный недостаток, пожалуй, один – массивность.

Винтовой фундамент

Ближайшим родственником свайного фундамента является винтовой. Такой фундамент имеет основу в виде стальных винтовых свай, которые прекрасно себя чувствуют в грунте с большим содержанием воды.

Сложный ландшафт, вспучивание грунтов и вообще любая нестабильность почвы не являются угрозой для качественно возведенного свайно-винтового фундамента. На стальные сваи наваривают винтовые лопасти таким образом, чтобы, оказавшись глубоко в грунте, свая не рыхлила его, а, напротив, максимально уплотняла. Чтобы завинтить сваю, необходимо два-три работника.

Минус винтового фундамента заключается в том, что сталь, из которой сделаны сваи, нуждается в качественном антикоррозионном покрытии, которое стоит дорого. Более дешевые средства предохраняют от ржавчины лишь в течение 4-5 лет.

Схема винтового фундамента

Как самому определить тип грунта на участке

Классификация почвы – сравнение механических и физических параметров искомого грунта с характеристиками, используемыми в нормативах. Самостоятельная оценка является ориентировочной и приблизительной, поэтому при расчете несущая способность берется с некоторым запасом.

Визуальный метод определения:

1. Глинистая почва при растирании в сухом состоянии дает ощущение порошка, комья трудно раздавливаются. Увлажненная глина остается мягкой и пластичной, мажется на пальцы, скатывается в колбаску. Лепешка при сдавливании получается без краевых трещин.
2. Суглинки в сухом виде дают ощущение песчаных крупинок, комья легко рассыпаются при ударе. Влажная масса скатывается в колбаску, но при сгибании дает трещины, а лепешка получается с разломами по краям.
3. Супесчаный грунт в сухом состоянии напоминает муку или пыль. Влажная масса образует комья малой прочности, которые рассыпаются. У влажной массы отсутствует пластичность, она не скатывается в кольцо, не расплющивается в лепешку.

Песок представляет собой рыхлую массу без связи между мелкими частицами. В сухом состоянии просыпается между пальцами, а во влажном виде отсутствует пластичность, липкость и связность.

Порядок работ по проектированию

При работах по проектированию на первом этапе составляется оценка грунта. При этом важно узнать, на какой глубине и с какой концентрацией залегают почвенные воды. На деформацию грунта могут оказывать влияние следующие геологические изменения:

При смене сезонов грунт может подвергаться трансформации. На первом этапе изучения характеристик площадки необходимо узнать химический состав почвы. Далее изучается проект здания. Проектирование фундамента связано с формой и типом постройки. Вы должны узнать планировку, размеры здания и количество этажей, сюда относятся и подземные.

На выбор типа мелкозаглубленного фундамента будет влиять форма эксплуатации и устойчивость конструкции. Проектирование фундаментов мелкого заложения предполагает расчет нагрузок. При этом во внимание принимаются коэффициент и уровень нагрузки на основание, которые рассчитываются отдельно по каждому элементу конструкции. Эти данные суммируются в общий показатель.

Важно определить черновые габариты фундамента. Рассчитываются и промежуточные размеры, а также технические характеристики. Данные для этого необходимо взять, ссылаясь на геологию грунта, назначение постройки и метод будущего строительства.

Следующим этапом станет оптимизация размера фундамента по усадке. На этой стадии необходимо осуществить вычисления для параметров и габаритов постройки, взяв в расчет действительные нагрузки. Теперь можно узнать степень осадки фундамента мелкого заложения. Полученные данные сопоставляются с нормами возможной деформации конструкции.

Столбчатый вид

Модель столбчатого фундамента

Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани. Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.

Хорошо подойдет для подсобных строений

Факторы, влияющие на выбор

Главная функция любого фундамента – стать надежным основанием для возводимого на нем здания, а это достаточно сложная задача. Поэтому при выборе типа лучше проконсультироваться у профессионалов. Среди факторов, влияющих на выбор нужного типа фундамента, определяющими являются характеристики грунтов, на которых будет строится дом. Для этого потребуется провести геологическое исследование участка для получения таких данных:

• тип грунта и его основные физико-химические характеристики (плотность, состав, влажность и т.д.);
• глубина промерзания в данной местности;
• наличие грунтовых вод и их уровень;
• особенности рельефа.

При исследовании выделяют несколько основных типов грунтов, для которых требуется свой вариант основы с особыми техническими характеристиками:

• Слабые. Песчаные грунты, глинистые, илистые почвы, торфяники. Они обладают сниженной несущей способностью и деформируются при эксплуатации. Глинистые грунты, кроме всего, подвержены пучению.
• Скальные. Это надежная основа, состоящая из плотных пород, не требующая излишней работы по подготовке основания.
• Плотные. В них достаточно легко вырыть траншею, но благодаря устойчивости к нагрузкам и пучению они не требуют массивных оснований.

Особое внимание нужно уделять грунтовым водам, поскольку они могут подмыть основание и перекосить здание. Поэтому при высоком УГВ очень важна гидроизоляция. В зонах с суровым климатом обязательно учитывается тот факт, что основание должно обеспечивать достаточным уровнем теплоизоляции.

К основным критериям выбора типа фундамента относят:

• достаточная несущая способность;
• качественная теплоизоляция между полом и грунтом;
• прочность и долговечность материалов, обеспечивающих длительную эксплуатацию зданий;
• возможность строительства сухих подвалов и гаражей.

Описание плитного и монолитного фундамента

Плитный фундамент представляет собой конструкцию из железобетона, толщина которой равна пределу от 20 до 30 см. Сверху возводится здание. Эта конструкция схожа с ленточной. В качестве основного отличия выступает жесткое армирование всей плоскости, плита при этом амортизирует любые нагрузки при движении грунта.

Фундамент мелкого заложения может быть монолитным. Он является наиболее надежным и может быть использован на любых типах почв. В качестве исключения выступают участки с уклонами. Недостатком такого основания являются большие затраты труда и средств, а также трудоемкий подготовительный процесс.
